Підвісний туалетний контейнер із розподільним елементом для змивної води

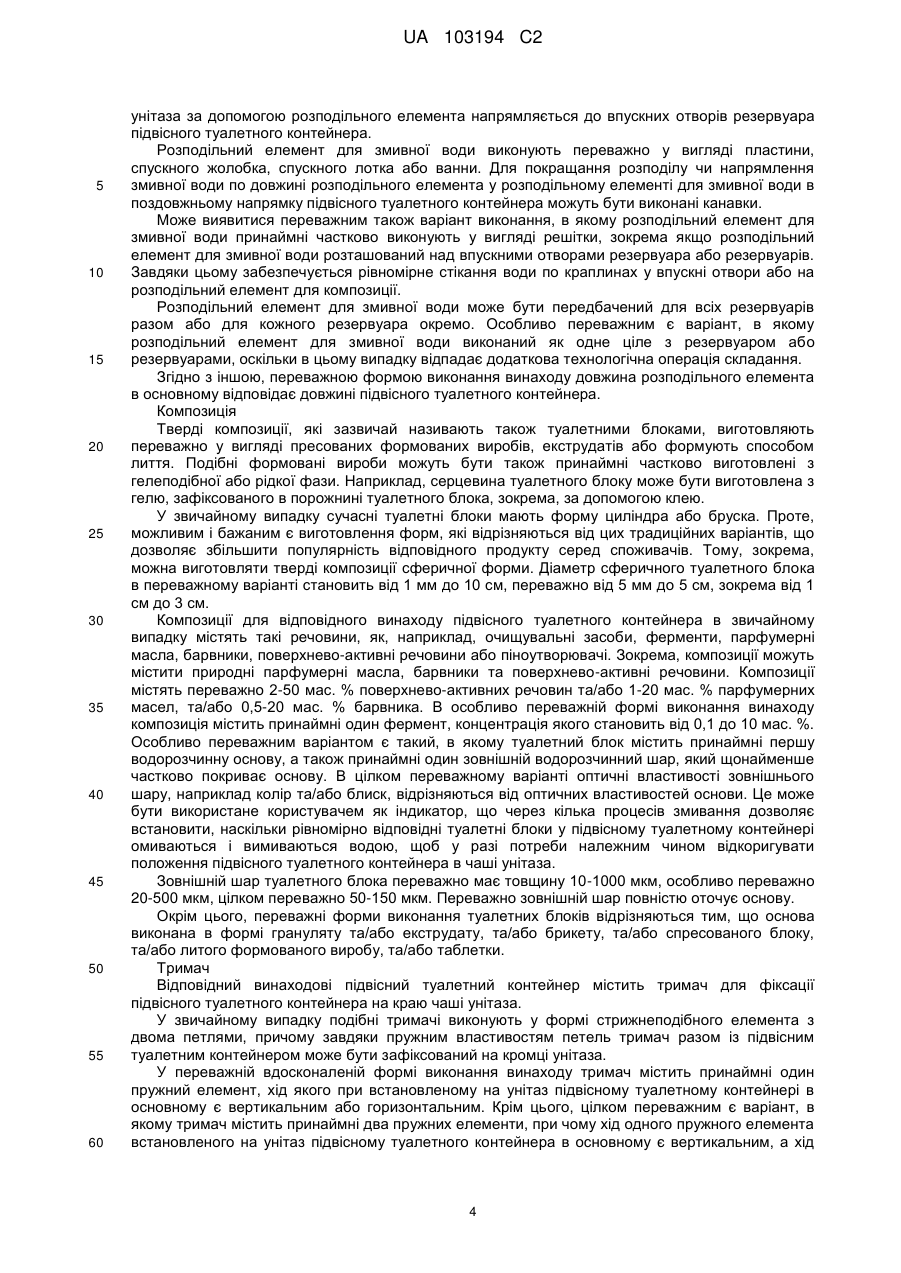

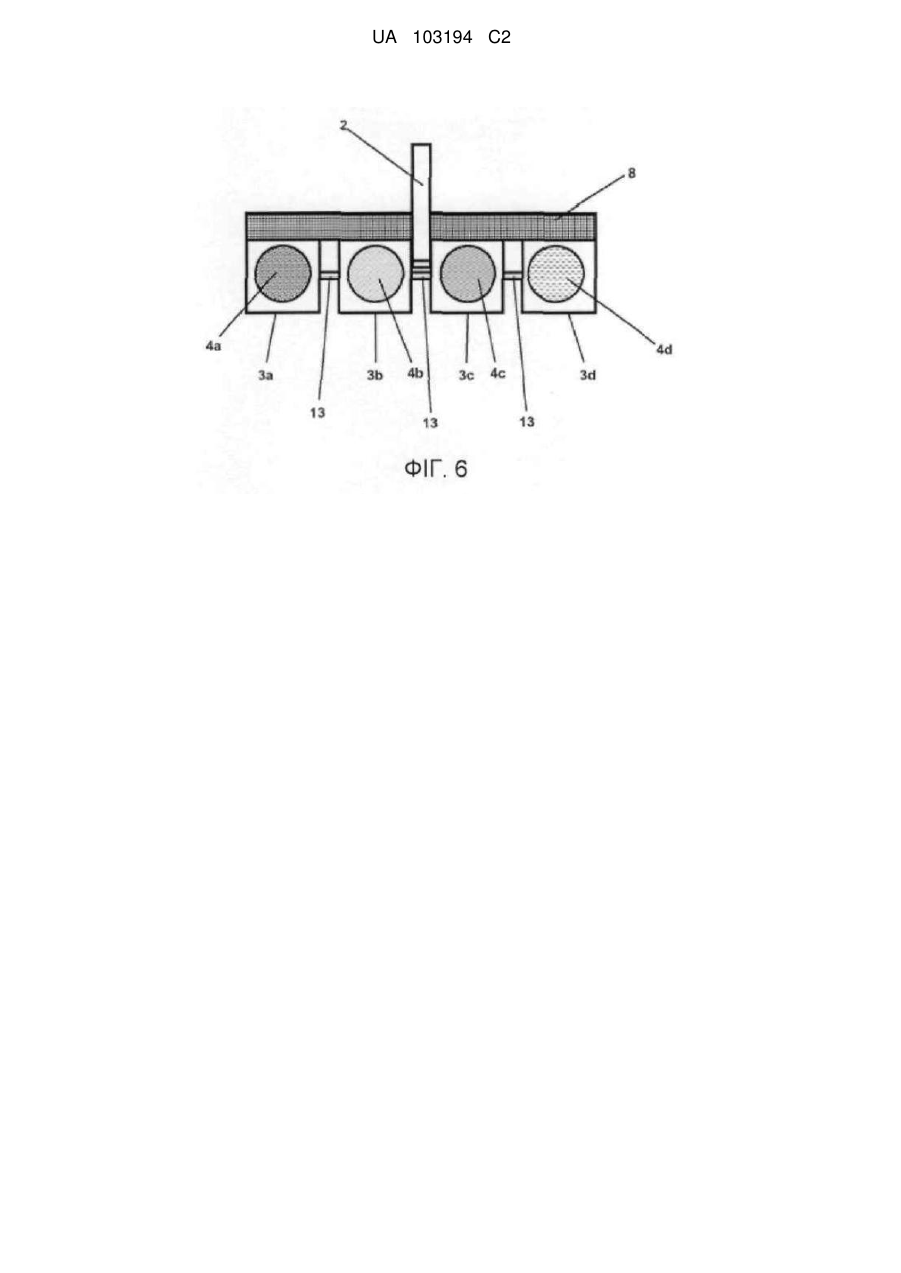

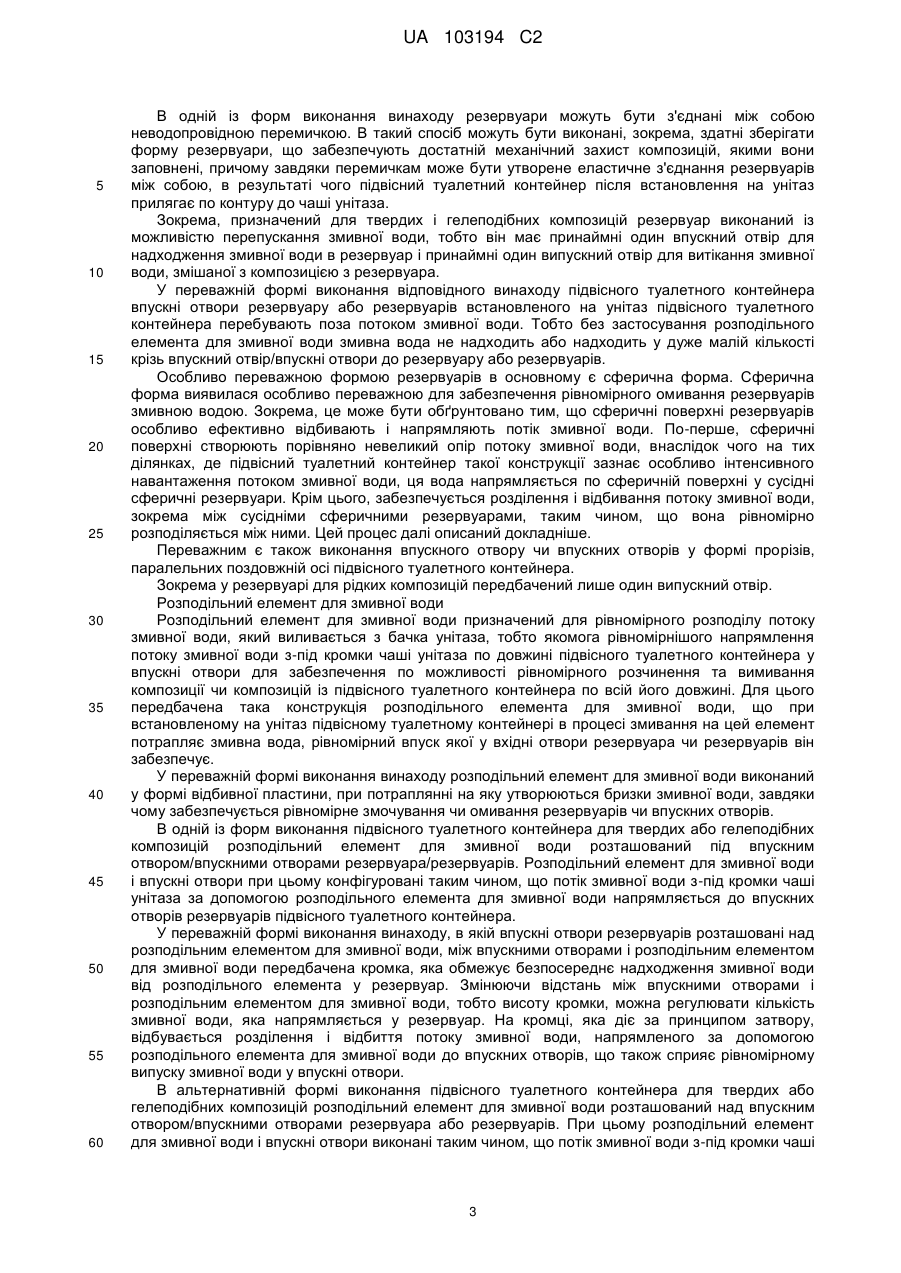

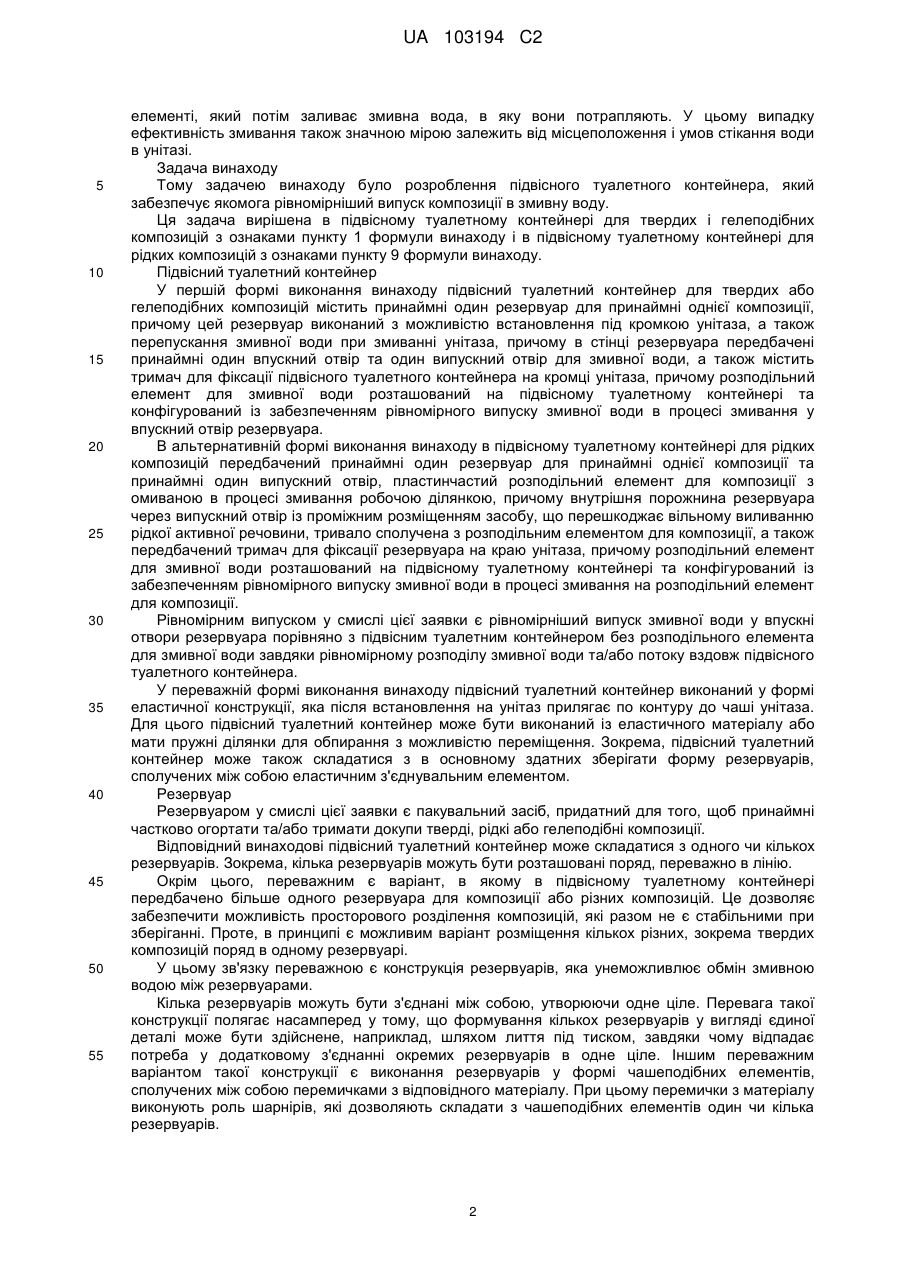

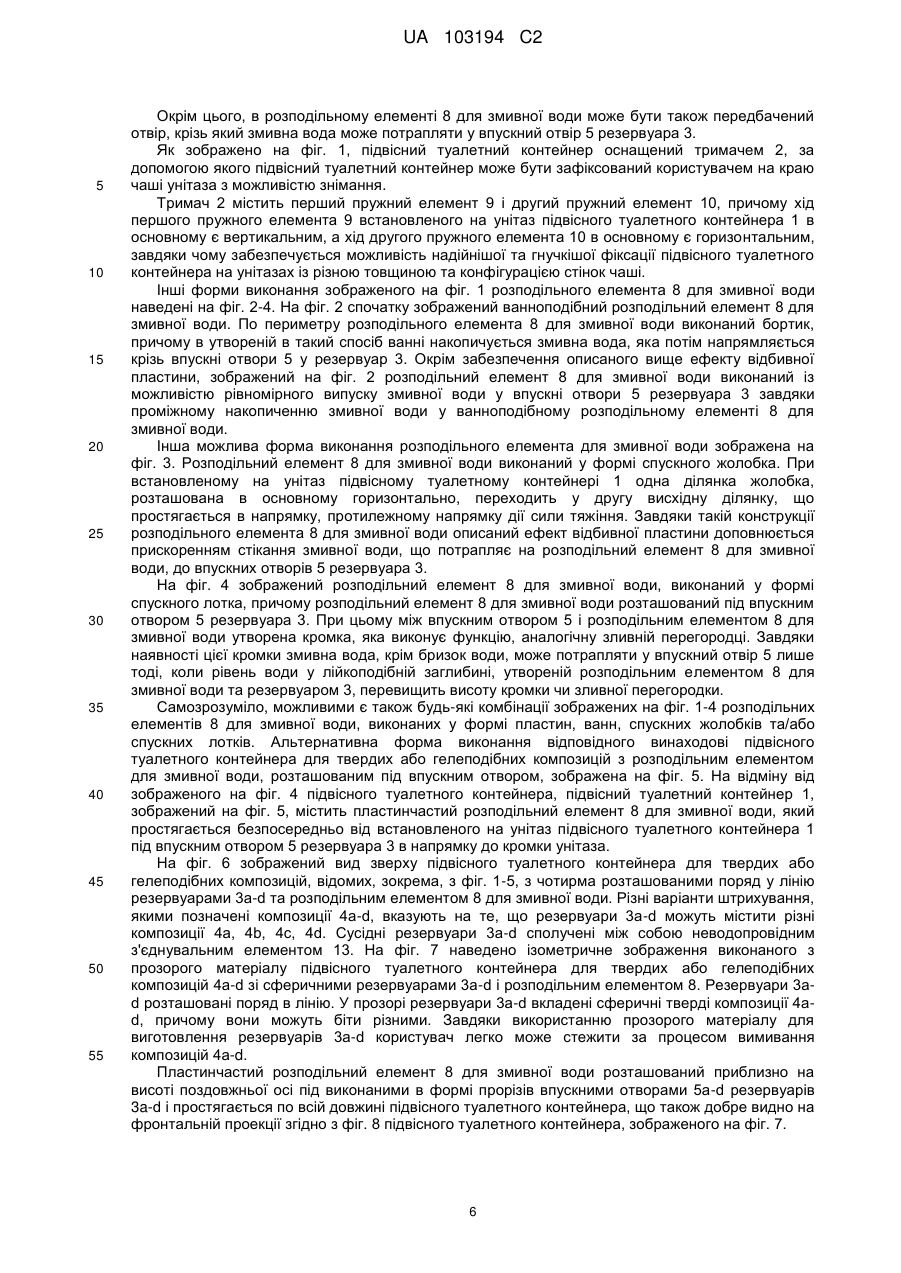

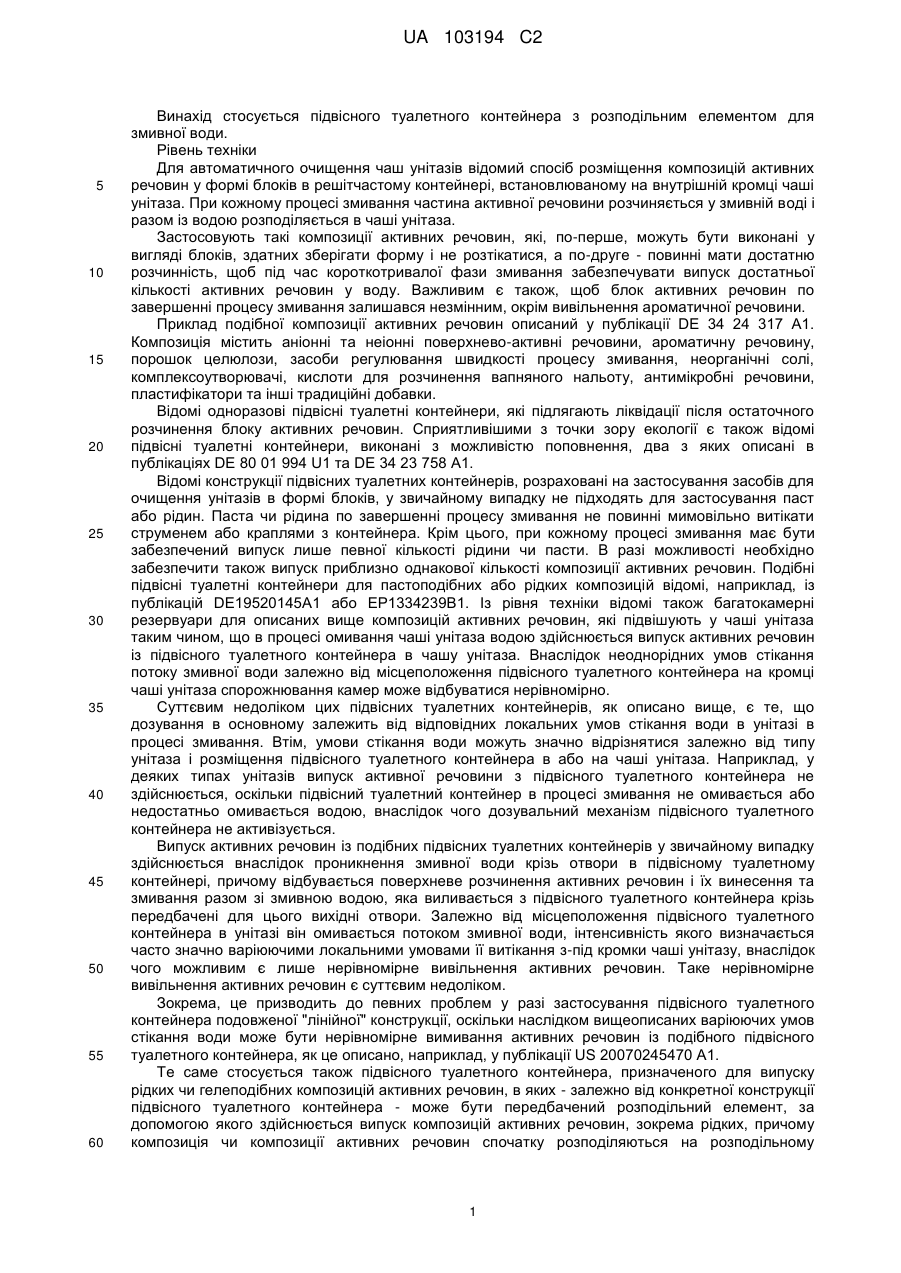

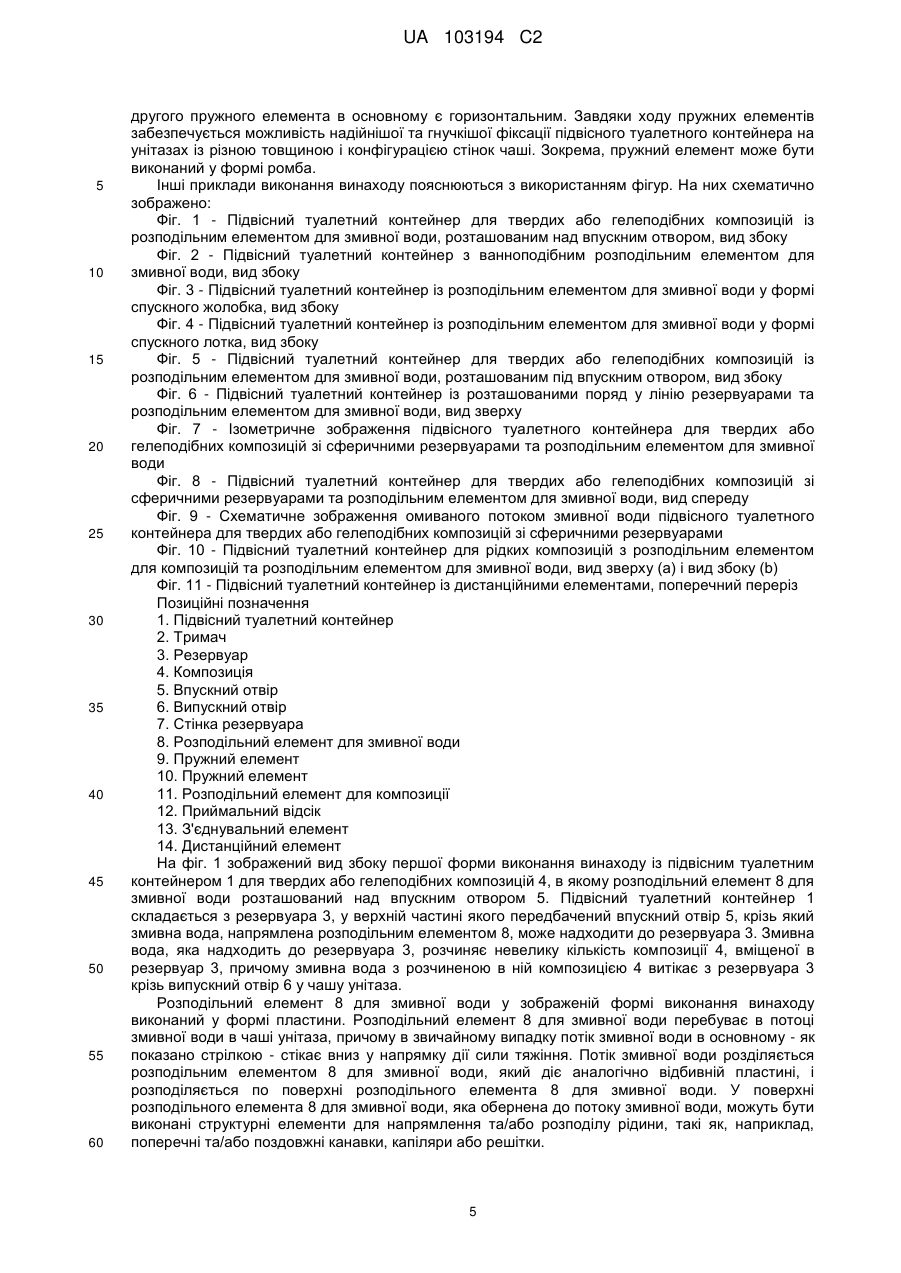

Реферат: Винахід стосується підвісного туалетного контейнера з розподільним елементом змивної води. Відповідно до винаходу - підвісний туалетний контейнер (1) з твердими композиціями містить: принаймні два резервуари (3а, 3b, 3с, 3d) для принаймні двох різних композицій (4а, 4b, 4c, 4d), причому резервуари (3а, 3b, 3с, 3d) виконані з можливістю встановлення під кромкою унітаза, а також заливання змивної води при змиванні унітаза, причому в стінці резервуара (7) передбачений принаймні один впускний отвір (5а, 5b, 5c, 5d) та один випускний отвір (6а, 6b, 6с, 6d) для змивної води, тримач (2) для фіксації підвісного туалетного контейнера (1) на кромці чаші унітаза, резервуари (3а, 3b, 3с, 3d) в основному мають сферичну форму та з'єднані між собою в одне ціле, причому у резервуарах (3а, 3b, 3с, 3d) міститься запас твердих композицій (4а, 4b, 4c, 4d), які в основному мають сферичну форму, на підвісному туалетному контейнері (1) розподільний елемент (8) для змивної води розташований і конфігурований із забезпеченням подачі на нього змивної води в процесі змивання, причому передбачений спільний для всіх резервуарів (3а, 3b, 3с, 3d) розподільний елемент (8) для змивної води, виконаний у формі пластини, виконаний як одне ціле з резервуарами та розташований під впускним отвором (5а, 5b, 5c, 5d), причому довжина розподільного елемента (8) в основному відповідає довжині підвісного туалетного контейнера (1). UA 103194 C2 (12) UA 103194 C2 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується підвісного туалетного контейнера з розподільним елементом для змивної води. Рівень техніки Для автоматичного очищення чаш унітазів відомий спосіб розміщення композицій активних речовин у формі блоків в решітчастому контейнері, встановлюваному на внутрішній кромці чаші унітаза. При кожному процесі змивання частина активної речовини розчиняється у змивній воді і разом із водою розподіляється в чаші унітаза. Застосовують такі композиції активних речовин, які, по-перше, можуть бути виконані у вигляді блоків, здатних зберігати форму і не розтікатися, а по-друге - повинні мати достатню розчинність, щоб під час короткотривалої фази змивання забезпечувати випуск достатньої кількості активних речовин у воду. Важливим є також, щоб блок активних речовин по завершенні процесу змивання залишався незмінним, окрім вивільнення ароматичної речовини. Приклад подібної композиції активних речовин описаний у публікації DE 34 24 317 A1. Композиція містить аніонні та неіонні поверхнево-активні речовини, ароматичну речовину, порошок целюлози, засоби регулювання швидкості процесу змивання, неорганічні солі, комплексоутворювачі, кислоти для розчинення вапняного нальоту, антимікробні речовини, пластифікатори та інші традиційні добавки. Відомі одноразові підвісні туалетні контейнери, які підлягають ліквідації після остаточного розчинення блоку активних речовин. Сприятливішими з точки зору екології є також відомі підвісні туалетні контейнери, виконані з можливістю поповнення, два з яких описані в публікаціях DE 80 01 994 U1 та DE 34 23 758 A1. Відомі конструкції підвісних туалетних контейнерів, розраховані на застосування засобів для очищення унітазів в формі блоків, у звичайному випадку не підходять для застосування паст або рідин. Паста чи рідина по завершенні процесу змивання не повинні мимовільно витікати струменем або краплями з контейнера. Крім цього, при кожному процесі змивання має бути забезпечений випуск лише певної кількості рідини чи пасти. В разі можливості необхідно забезпечити також випуск приблизно однакової кількості композиції активних речовин. Подібні підвісні туалетні контейнери для пастоподібних або рідких композицій відомі, наприклад, із публікацій DE19520145A1 або EP1334239B1. Із рівня техніки відомі також багатокамерні резервуари для описаних вище композицій активних речовин, які підвішують у чаші унітаза таким чином, що в процесі омивання чаші унітаза водою здійснюється випуск активних речовин із підвісного туалетного контейнера в чашу унітаза. Внаслідок неоднорідних умов стікання потоку змивної води залежно від місцеположення підвісного туалетного контейнера на кромці чаші унітаза спорожнювання камер може відбуватися нерівномірно. Суттєвим недоліком цих підвісних туалетних контейнерів, як описано вище, є те, що дозування в основному залежить від відповідних локальних умов стікання води в унітазі в процесі змивання. Втім, умови стікання води можуть значно відрізнятися залежно від типу унітаза і розміщення підвісного туалетного контейнера в або на чаші унітаза. Наприклад, у деяких типах унітазів випуск активної речовини з підвісного туалетного контейнера не здійснюється, оскільки підвісний туалетний контейнер в процесі змивання не омивається або недостатньо омивається водою, внаслідок чого дозувальний механізм підвісного туалетного контейнера не активізується. Випуск активних речовин із подібних підвісних туалетних контейнерів у звичайному випадку здійснюється внаслідок проникнення змивної води крізь отвори в підвісному туалетному контейнері, причому відбувається поверхневе розчинення активних речовин і їх винесення та змивання разом зі змивною водою, яка виливається з підвісного туалетного контейнера крізь передбачені для цього вихідні отвори. Залежно від місцеположення підвісного туалетного контейнера в унітазі він омивається потоком змивної води, інтенсивність якого визначається часто значно варіюючими локальними умовами її витікання з-під кромки чаші унітазу, внаслідок чого можливим є лише нерівномірне вивільнення активних речовин. Таке нерівномірне вивільнення активних речовин є суттєвим недоліком. Зокрема, це призводить до певних проблем у разі застосування підвісного туалетного контейнера подовженої "лінійної" конструкції, оскільки наслідком вищеописаних варіюючих умов стікання води може бути нерівномірне вимивання активних речовин із подібного підвісного туалетного контейнера, як це описано, наприклад, у публікації US 20070245470 A1. Те саме стосується також підвісного туалетного контейнера, призначеного для випуску рідких чи гелеподібних композицій активних речовин, в яких - залежно від конкретної конструкції підвісного туалетного контейнера - може бути передбачений розподільний елемент, за допомогою якого здійснюється випуск композицій активних речовин, зокрема рідких, причому композиція чи композиції активних речовин спочатку розподіляються на розподільному 1 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 елементі, який потім заливає змивна вода, в яку вони потрапляють. У цьому випадку ефективність змивання також значною мірою залежить від місцеположення і умов стікання води в унітазі. Задача винаходу Тому задачею винаходу було розроблення підвісного туалетного контейнера, який забезпечує якомога рівномірніший випуск композиції в змивну воду. Ця задача вирішена в підвісному туалетному контейнері для твердих і гелеподібних композицій з ознаками пункту 1 формули винаходу і в підвісному туалетному контейнері для рідких композицій з ознаками пункту 9 формули винаходу. Підвісний туалетний контейнер У першій формі виконання винаходу підвісний туалетний контейнер для твердих або гелеподібних композицій містить принаймні один резервуар для принаймні однієї композиції, причому цей резервуар виконаний з можливістю встановлення під кромкою унітаза, а також перепускання змивної води при змиванні унітаза, причому в стінці резервуара передбачені принаймні один впускний отвір та один випускний отвір для змивної води, а також містить тримач для фіксації підвісного туалетного контейнера на кромці унітаза, причому розподільний елемент для змивної води розташований на підвісному туалетному контейнері та конфігурований із забезпеченням рівномірного випуску змивної води в процесі змивання у впускний отвір резервуара. В альтернативній формі виконання винаходу в підвісному туалетному контейнері для рідких композицій передбачений принаймні один резервуар для принаймні однієї композиції та принаймні один випускний отвір, пластинчастий розподільний елемент для композиції з омиваною в процесі змивання робочою ділянкою, причому внутрішня порожнина резервуара через випускний отвір із проміжним розміщенням засобу, що перешкоджає вільному виливанню рідкої активної речовини, тривало сполучена з розподільним елементом для композиції, а також передбачений тримач для фіксації резервуара на краю унітаза, причому розподільний елемент для змивної води розташований на підвісному туалетному контейнері та конфігурований із забезпеченням рівномірного випуску змивної води в процесі змивання на розподільний елемент для композиції. Рівномірним випуском у смислі цієї заявки є рівномірніший випуск змивної води у впускні отвори резервуара порівняно з підвісним туалетним контейнером без розподільного елемента для змивної води завдяки рівномірному розподілу змивної води та/або потоку вздовж підвісного туалетного контейнера. У переважній формі виконання винаходу підвісний туалетний контейнер виконаний у формі еластичної конструкції, яка після встановлення на унітаз прилягає по контуру до чаші унітаза. Для цього підвісний туалетний контейнер може бути виконаний із еластичного матеріалу або мати пружні ділянки для обпирання з можливістю переміщення. Зокрема, підвісний туалетний контейнер може також складатися з в основному здатних зберігати форму резервуарів, сполучених між собою еластичним з'єднувальним елементом. Резервуар Резервуаром у смислі цієї заявки є пакувальний засіб, придатний для того, щоб принаймні частково огортати та/або тримати докупи тверді, рідкі або гелеподібні композиції. Відповідний винаходові підвісний туалетний контейнер може складатися з одного чи кількох резервуарів. Зокрема, кілька резервуарів можуть бути розташовані поряд, переважно в лінію. Окрім цього, переважним є варіант, в якому в підвісному туалетному контейнері передбачено більше одного резервуара для композиції або різних композицій. Це дозволяє забезпечити можливість просторового розділення композицій, які разом не є стабільними при зберіганні. Проте, в принципі є можливим варіант розміщення кількох різних, зокрема твердих композицій поряд в одному резервуарі. У цьому зв'язку переважною є конструкція резервуарів, яка унеможливлює обмін змивною водою між резервуарами. Кілька резервуарів можуть бути з'єднані між собою, утворюючи одне ціле. Перевага такої конструкції полягає насамперед у тому, що формування кількох резервуарів у вигляді єдиної деталі може бути здійснене, наприклад, шляхом лиття під тиском, завдяки чому відпадає потреба у додатковому з'єднанні окремих резервуарів в одне ціле. Іншим переважним варіантом такої конструкції є виконання резервуарів у формі чашеподібних елементів, сполучених між собою перемичками з відповідного матеріалу. При цьому перемички з матеріалу виконують роль шарнірів, які дозволяють складати з чашеподібних елементів один чи кілька резервуарів. 2 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одній із форм виконання винаходу резервуари можуть бути з'єднані між собою неводопровідною перемичкою. В такий спосіб можуть бути виконані, зокрема, здатні зберігати форму резервуари, що забезпечують достатній механічний захист композицій, якими вони заповнені, причому завдяки перемичкам може бути утворене еластичне з'єднання резервуарів між собою, в результаті чого підвісний туалетний контейнер після встановлення на унітаз прилягає по контуру до чаші унітаза. Зокрема, призначений для твердих і гелеподібних композицій резервуар виконаний із можливістю перепускання змивної води, тобто він має принаймні один впускний отвір для надходження змивної води в резервуар і принаймні один випускний отвір для витікання змивної води, змішаної з композицією з резервуара. У переважній формі виконання відповідного винаходу підвісного туалетного контейнера впускні отвори резервуару або резервуарів встановленого на унітаз підвісного туалетного контейнера перебувають поза потоком змивної води. Тобто без застосування розподільного елемента для змивної води змивна вода не надходить або надходить у дуже малій кількості крізь впускний отвір/впускні отвори до резервуару або резервуарів. Особливо переважною формою резервуарів в основному є сферична форма. Сферична форма виявилася особливо переважною для забезпечення рівномірного омивання резервуарів змивною водою. Зокрема, це може бути обґрунтовано тим, що сферичні поверхні резервуарів особливо ефективно відбивають і напрямляють потік змивної води. По-перше, сферичні поверхні створюють порівняно невеликий опір потоку змивної води, внаслідок чого на тих ділянках, де підвісний туалетний контейнер такої конструкції зазнає особливо інтенсивного навантаження потоком змивної води, ця вода напрямляється по сферичній поверхні у сусідні сферичні резервуари. Крім цього, забезпечується розділення і відбивання потоку змивної води, зокрема між сусідніми сферичними резервуарами, таким чином, що вона рівномірно розподіляється між ними. Цей процес далі описаний докладніше. Переважним є також виконання впускного отвору чи впускних отворів у формі прорізів, паралельних поздовжній осі підвісного туалетного контейнера. Зокрема у резервуарі для рідких композицій передбачений лише один випускний отвір. Розподільний елемент для змивної води Розподільний елемент для змивної води призначений для рівномірного розподілу потоку змивної води, який виливається з бачка унітаза, тобто якомога рівномірнішого напрямлення потоку змивної води з-під кромки чаші унітаза по довжині підвісного туалетного контейнера у впускні отвори для забезпечення по можливості рівномірного розчинення та вимивання композиції чи композицій із підвісного туалетного контейнера по всій його довжині. Для цього передбачена така конструкція розподільного елемента для змивної води, що при встановленому на унітаз підвісному туалетному контейнері в процесі змивання на цей елемент потрапляє змивна вода, рівномірний впуск якої у вхідні отвори резервуара чи резервуарів він забезпечує. У переважній формі виконання винаходу розподільний елемент для змивної води виконаний у формі відбивної пластини, при потраплянні на яку утворюються бризки змивної води, завдяки чому забезпечується рівномірне змочування чи омивання резервуарів чи впускних отворів. В одній із форм виконання підвісного туалетного контейнера для твердих або гелеподібних композицій розподільний елемент для змивної води розташований під впускним отвором/впускними отворами резервуара/резервуарів. Розподільний елемент для змивної води і впускні отвори при цьому конфігуровані таким чином, що потік змивної води з-під кромки чаші унітаза за допомогою розподільного елемента для змивної води напрямляється до впускних отворів резервуарів підвісного туалетного контейнера. У переважній формі виконання винаходу, в якій впускні отвори резервуарів розташовані над розподільним елементом для змивної води, між впускними отворами і розподільним елементом для змивної води передбачена кромка, яка обмежує безпосереднє надходження змивної води від розподільного елемента у резервуар. Змінюючи відстань між впускними отворами і розподільним елементом для змивної води, тобто висоту кромки, можна регулювати кількість змивної води, яка напрямляється у резервуар. На кромці, яка діє за принципом затвору, відбувається розділення і відбиття потоку змивної води, напрямленого за допомогою розподільного елемента для змивної води до впускних отворів, що також сприяє рівномірному випуску змивної води у впускні отвори. В альтернативній формі виконання підвісного туалетного контейнера для твердих або гелеподібних композицій розподільний елемент для змивної води розташований над впускним отвором/впускними отворами резервуара або резервуарів. При цьому розподільний елемент для змивної води і впускні отвори виконані таким чином, що потік змивної води з-під кромки чаші 3 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 60 унітаза за допомогою розподільного елемента напрямляється до впускних отворів резервуара підвісного туалетного контейнера. Розподільний елемент для змивної води виконують переважно у вигляді пластини, спускного жолобка, спускного лотка або ванни. Для покращання розподілу чи напрямлення змивної води по довжині розподільного елемента у розподільному елементі для змивної води в поздовжньому напрямку підвісного туалетного контейнера можуть бути виконані канавки. Може виявитися переважним також варіант виконання, в якому розподільний елемент для змивної води принаймні частково виконують у вигляді решітки, зокрема якщо розподільний елемент для змивної води розташований над впускними отворами резервуара або резервуарів. Завдяки цьому забезпечується рівномірне стікання води по краплинах у впускні отвори або на розподільний елемент для композиції. Розподільний елемент для змивної води може бути передбачений для всіх резервуарів разом або для кожного резервуара окремо. Особливо переважним є варіант, в якому розподільний елемент для змивної води виконаний як одне ціле з резервуаром або резервуарами, оскільки в цьому випадку відпадає додаткова технологічна операція складання. Згідно з іншою, переважною формою виконання винаходу довжина розподільного елемента в основному відповідає довжині підвісного туалетного контейнера. Композиція Тверді композиції, які зазвичай називають також туалетними блоками, виготовляють переважно у вигляді пресованих формованих виробів, екструдатів або формують способом лиття. Подібні формовані вироби можуть бути також принаймні частково виготовлені з гелеподібної або рідкої фази. Наприклад, серцевина туалетного блоку може бути виготовлена з гелю, зафіксованого в порожнині туалетного блока, зокрема, за допомогою клею. У звичайному випадку сучасні туалетні блоки мають форму циліндра або бруска. Проте, можливим і бажаним є виготовлення форм, які відрізняються від цих традиційних варіантів, що дозволяє збільшити популярність відповідного продукту серед споживачів. Тому, зокрема, можна виготовляти тверді композиції сферичної форми. Діаметр сферичного туалетного блока в переважному варіанті становить від 1 мм до 10 см, переважно від 5 мм до 5 см, зокрема від 1 см до 3 см. Композиції для відповідного винаходу підвісного туалетного контейнера в звичайному випадку містять такі речовини, як, наприклад, очищувальні засоби, ферменти, парфумерні масла, барвники, поверхнево-активні речовини або піноутворювачі. Зокрема, композиції можуть містити природні парфумерні масла, барвники та поверхнево-активні речовини. Композиції містять переважно 2-50 мас. % поверхнево-активних речовин та/або 1-20 мас. % парфумерних масел, та/або 0,5-20 мас. % барвника. В особливо переважній формі виконання винаходу композиція містить принаймні один фермент, концентрація якого становить від 0,1 до 10 мас. %. Особливо переважним варіантом є такий, в якому туалетний блок містить принаймні першу водорозчинну основу, а також принаймні один зовнішній водорозчинний шар, який щонайменше частково покриває основу. В цілком переважному варіанті оптичні властивості зовнішнього шару, наприклад колір та/або блиск, відрізняються від оптичних властивостей основи. Це може бути використане користувачем як індикатор, що через кілька процесів змивання дозволяє встановити, наскільки рівномірно відповідні туалетні блоки у підвісному туалетному контейнері омиваються і вимиваються водою, щоб у разі потреби належним чином відкоригувати положення підвісного туалетного контейнера в чаші унітаза. Зовнішній шар туалетного блока переважно має товщину 10-1000 мкм, особливо переважно 20-500 мкм, цілком переважно 50-150 мкм. Переважно зовнішній шар повністю оточує основу. Окрім цього, переважні форми виконання туалетних блоків відрізняються тим, що основа виконана в формі грануляту та/або екструдату, та/або брикету, та/або спресованого блоку, та/або литого формованого виробу, та/або таблетки. Тримач Відповідний винаходові підвісний туалетний контейнер містить тримач для фіксації підвісного туалетного контейнера на краю чаші унітаза. У звичайному випадку подібні тримачі виконують у формі стрижнеподібного елемента з двома петлями, причому завдяки пружним властивостям петель тримач разом із підвісним туалетним контейнером може бути зафіксований на кромці унітаза. У переважній вдосконаленій формі виконання винаходу тримач містить принаймні один пружний елемент, хід якого при встановленому на унітаз підвісному туалетному контейнері в основному є вертикальним або горизонтальним. Крім цього, цілком переважним є варіант, в якому тримач містить принаймні два пружних елементи, при чому хід одного пружного елемента встановленого на унітаз підвісному туалетного контейнера в основному є вертикальним, а хід 4 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 60 другого пружного елемента в основному є горизонтальним. Завдяки ходу пружних елементів забезпечується можливість надійнішої та гнучкішої фіксації підвісного туалетного контейнера на унітазах із різною товщиною і конфігурацією стінок чаші. Зокрема, пружний елемент може бути виконаний у формі ромба. Інші приклади виконання винаходу пояснюються з використанням фігур. На них схематично зображено: Фіг. 1 - Підвісний туалетний контейнер для твердих або гелеподібних композицій із розподільним елементом для змивної води, розташованим над впускним отвором, вид збоку Фіг. 2 - Підвісний туалетний контейнер з ванноподібним розподільним елементом для змивної води, вид збоку Фіг. 3 - Підвісний туалетний контейнер із розподільним елементом для змивної води у формі спускного жолобка, вид збоку Фіг. 4 - Підвісний туалетний контейнер із розподільним елементом для змивної води у формі спускного лотка, вид збоку Фіг. 5 - Підвісний туалетний контейнер для твердих або гелеподібних композицій із розподільним елементом для змивної води, розташованим під впускним отвором, вид збоку Фіг. 6 - Підвісний туалетний контейнер із розташованими поряд у лінію резервуарами та розподільним елементом для змивної води, вид зверху Фіг. 7 - Ізометричне зображення підвісного туалетного контейнера для твердих або гелеподібних композицій зі сферичними резервуарами та розподільним елементом для змивної води Фіг. 8 - Підвісний туалетний контейнер для твердих або гелеподібних композицій зі сферичними резервуарами та розподільним елементом для змивної води, вид спереду Фіг. 9 - Схематичне зображення омиваного потоком змивної води підвісного туалетного контейнера для твердих або гелеподібних композицій зі сферичними резервуарами Фіг. 10 - Підвісний туалетний контейнер для рідких композицій з розподільним елементом для композицій та розподільним елементом для змивної води, вид зверху (a) і вид збоку (b) Фіг. 11 - Підвісний туалетний контейнер із дистанційними елементами, поперечний переріз Позиційні позначення 1. Підвісний туалетний контейнер 2. Тримач 3. Резервуар 4. Композиція 5. Впускний отвір 6. Випускний отвір 7. Стінка резервуара 8. Розподільний елемент для змивної води 9. Пружний елемент 10. Пружний елемент 11. Розподільний елемент для композиції 12. Приймальний відсік 13. З'єднувальний елемент 14. Дистанційний елемент На фіг. 1 зображений вид збоку першої форми виконання винаходу із підвісним туалетним контейнером 1 для твердих або гелеподібних композицій 4, в якому розподільний елемент 8 для змивної води розташований над впускним отвором 5. Підвісний туалетний контейнер 1 складається з резервуара 3, у верхній частині якого передбачений впускний отвір 5, крізь який змивна вода, напрямлена розподільним елементом 8, може надходити до резервуара 3. Змивна вода, яка надходить до резервуара 3, розчиняє невелику кількість композиції 4, вміщеної в резервуар 3, причому змивна вода з розчиненою в ній композицією 4 витікає з резервуара 3 крізь випускний отвір 6 у чашу унітаза. Розподільний елемент 8 для змивної води у зображеній формі виконання винаходу виконаний у формі пластини. Розподільний елемент 8 для змивної води перебуває в потоці змивної води в чаші унітаза, причому в звичайному випадку потік змивної води в основному - як показано стрілкою - стікає вниз у напрямку дії сили тяжіння. Потік змивної води розділяється розподільним елементом 8 для змивної води, який діє аналогічно відбивній пластині, і розподіляється по поверхні розподільного елемента 8 для змивної води. У поверхні розподільного елемента 8 для змивної води, яка обернена до потоку змивної води, можуть бути виконані структурні елементи для напрямлення та/або розподілу рідини, такі як, наприклад, поперечні та/або поздовжні канавки, капіляри або решітки. 5 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 Окрім цього, в розподільному елементі 8 для змивної води може бути також передбачений отвір, крізь який змивна вода може потрапляти у впускний отвір 5 резервуара 3. Як зображено на фіг. 1, підвісний туалетний контейнер оснащений тримачем 2, за допомогою якого підвісний туалетний контейнер може бути зафіксований користувачем на краю чаші унітаза з можливістю знімання. Тримач 2 містить перший пружний елемент 9 і другий пружний елемент 10, причому хід першого пружного елемента 9 встановленого на унітаз підвісного туалетного контейнера 1 в основному є вертикальним, а хід другого пружного елемента 10 в основному є горизонтальним, завдяки чому забезпечується можливість надійнішої та гнучкішої фіксації підвісного туалетного контейнера на унітазах із різною товщиною та конфігурацією стінок чаші. Інші форми виконання зображеного на фіг. 1 розподільного елемента 8 для змивної води наведені на фіг. 2-4. На фіг. 2 спочатку зображений ванноподібний розподільний елемент 8 для змивної води. По периметру розподільного елемента 8 для змивної води виконаний бортик, причому в утвореній в такий спосіб ванні накопичується змивна вода, яка потім напрямляється крізь впускні отвори 5 у резервуар 3. Окрім забезпечення описаного вище ефекту відбивної пластини, зображений на фіг. 2 розподільний елемент 8 для змивної води виконаний із можливістю рівномірного випуску змивної води у впускні отвори 5 резервуара 3 завдяки проміжному накопиченню змивної води у ванноподібному розподільному елементі 8 для змивної води. Інша можлива форма виконання розподільного елемента для змивної води зображена на фіг. 3. Розподільний елемент 8 для змивної води виконаний у формі спускного жолобка. При встановленому на унітаз підвісному туалетному контейнері 1 одна ділянка жолобка, розташована в основному горизонтально, переходить у другу висхідну ділянку, що простягається в напрямку, протилежному напрямку дії сили тяжіння. Завдяки такій конструкції розподільного елемента 8 для змивної води описаний ефект відбивної пластини доповнюється прискоренням стікання змивної води, що потрапляє на розподільний елемент 8 для змивної води, до впускних отворів 5 резервуара 3. На фіг. 4 зображений розподільний елемент 8 для змивної води, виконаний у формі спускного лотка, причому розподільний елемент 8 для змивної води розташований під впускним отвором 5 резервуара 3. При цьому між впускним отвором 5 і розподільним елементом 8 для змивної води утворена кромка, яка виконує функцію, аналогічну зливній перегородці. Завдяки наявності цієї кромки змивна вода, крім бризок води, може потрапляти у впускний отвір 5 лише тоді, коли рівень води у лійкоподібній заглибині, утвореній розподільним елементом 8 для змивної води та резервуаром 3, перевищить висоту кромки чи зливної перегородки. Самозрозуміло, можливими є також будь-які комбінації зображених на фіг. 1-4 розподільних елементів 8 для змивної води, виконаних у формі пластин, ванн, спускних жолобків та/або спускних лотків. Альтернативна форма виконання відповідного винаходові підвісного туалетного контейнера для твердих або гелеподібних композицій з розподільним елементом для змивної води, розташованим під впускним отвором, зображена на фіг. 5. На відміну від зображеного на фіг. 4 підвісного туалетного контейнера, підвісний туалетний контейнер 1, зображений на фіг. 5, містить пластинчастий розподільний елемент 8 для змивної води, який простягається безпосередньо від встановленого на унітаз підвісного туалетного контейнера 1 під впускним отвором 5 резервуара 3 в напрямку до кромки унітаза. На фіг. 6 зображений вид зверху підвісного туалетного контейнера для твердих або гелеподібних композицій, відомих, зокрема, з фіг. 1-5, з чотирма розташованими поряд у лінію резервуарами 3a-d та розподільним елементом 8 для змивної води. Різні варіанти штрихування, якими позначені композиції 4a-d, вказують на те, що резервуари 3a-d можуть містити різні композиції 4a, 4b, 4c, 4d. Сусідні резервуари 3a-d сполучені між собою неводопровідним з'єднувальним елементом 13. На фіг. 7 наведено ізометричне зображення виконаного з прозорого матеріалу підвісного туалетного контейнера для твердих або гелеподібних композицій 4a-d зі сферичними резервуарами 3a-d і розподільним елементом 8. Резервуари 3ad розташовані поряд в лінію. У прозорі резервуари 3a-d вкладені сферичні тверді композиції 4ad, причому вони можуть біти різними. Завдяки використанню прозорого матеріалу для виготовлення резервуарів 3a-d користувач легко може стежити за процесом вимивання композицій 4a-d. Пластинчастий розподільний елемент 8 для змивної води розташований приблизно на висоті поздовжньої осі під виконаними в формі прорізів впускними отворами 5a-d резервуарів 3a-d і простягається по всій довжині підвісного туалетного контейнера, що також добре видно на фронтальній проекції згідно з фіг. 8 підвісного туалетного контейнера, зображеного на фіг. 7. 6 UA 103194 C2 5 10 15 20 25 30 35 40 45 50 55 60 Резервуари 3a-d, а також розподільний елемент 8 виконані в формі суцільної деталі, тобто резервуари 3a-d утворені з двох чашеподібних елементів, з'єднаних між собою шарніроподібними перемичками з матеріалу, виконані зокрема шляхом лиття під тиском, причому на одному з чашеподібних елементів сформований розподільний елемент 8 для змивної води. Шляхом попарного з'єднання чашеподібних елементів складають резервуари 3ad, причому складені елементи приєднані один до одного з утворенням відповідного геометричного замикання та/або нерознімного з'єднання. Виконаний у формі суцільної деталі тримач 2, за допомогою якого підвісний туалетний контейнер 1 може бути зафіксований на кромці чаші унітаза, оснащений двома ромбоподібними пружними елементами 9, 10, причому хід першого пружного елемента 9 встановленого на унітаз підвісного туалетного контейнера 1 в основному є вертикальним, а хід другого пружного елемента 10 в основному є горизонтальним. Завдяки такому ходу пружних елементів забезпечується можливість надійнішої та гнучкішої фіксації підвісного туалетного контейнера на унітазах із різною товщиною та конфігурацією стінок чаші. Принцип дії сферичних резервуарів 3a-d, а також розподільного елемента 8 для змивної води детальніше пояснюється за допомогою фіг. 9. На фіг. 9 стрілкою А схематично позначений перший потік змивної води, який потрапляє на сферичний резервуар, причому ширина стрілки A символізує кількість змивної води, а довжина стрілки A - швидкість потоку змивної води. При потраплянні на сферичну поверхню резервуара потік змивної води розділяється, тобто частина потоку відхиляється вбік у формі водяних бризок, що відображено стрілкою А1, а інша частина потоку відводиться по поверхні резервуара, що відображено стрілкою A2. Для наочності на фіг. 9 наведений другий потік B змивної води, який відрізняється від потоку А змивної води меншою кількістю води та меншою швидкістю, тому він відображений коротшими та вужчими стрілками. При меншій кількості змивної води та меншій швидкості потоку, який потрапляє на сферичну поверхню, зменшується частина змивної води, яка перетворюється на водяні бризки, і збільшується частина змивної води, відведена по сферичній поверхні резервуара після потрапляння на неї. Якщо один зі сферичних резервуарів встановленого на унітаз підвісного туалетного контейнера перебуває на ділянці, яка зазнає інтенсивного навантаження сильним потоком змивної води, більша частина потоку перетворюється на водяні бризки, а решта змивної води розподіляється між прилеглими сферичними резервуарами, по поверхні яких вона стікає або безпосередньо потрапляє у впускні отвори резервуарів. На ділянках менш інтенсивного навантаження потоком змивної води внаслідок сферичної форми резервуарів менша частина потоку перетворюється на водяні бризки, а більша частина потоку змивної води відводиться, стікаючи по поверхні резервуарів. Завдяки цьому забезпечується рівномірний випуск змивної води у впускні отвори резервуарів. За аналогічним принципом діє розподільний елемент для змивної води, який після встановлення на унітаз підвісного туалетного контейнера перебуває в потоці змивної води аналогічно відбивній пластині. На ділянках інтенсивного навантаження сильним потоком змивної води на водяні бризки перетворюється більша частина потоку, ніж на ділянках меншого навантаження, тому завдяки розподілу потоку на поверхні розподільного елемента для змивної води забезпечується рівномірний випуск змивної води у впускні отвори резервуарів. Шляхом вибору конфігурації сферичних резервуарів та розподільного елемента для змивної води, зокрема повного або часткового розташування сферичних резервуарів у потоці змивної води, розміру і форми впускних отворів резервуарів, а також габаритів і положення розподільного елемента для змивної води можна забезпечити рівномірне змивання композицій. При цьому переважним є варіант, в якому передбачені сферичні резервуари 3a, 3b для вміщення сферичних композицій діаметром 25-40 мм. Крім цього, переважним є варіант, в якому розподільний елемент 8 для змивної води має глибину від 2 до 20 мм, зокрема переважно від 5 до 15 мм, причому глибина означає довжину горизонтальної ділянки підвішеного розподільного елемента 8 для змивної води в напрямку кромки унітазу, на яку діє потік змивної води. Крім цього, переважним є варіант розміщення розподільного елемента 8 для змивної води в горизонтальній площині перетину сферичних резервуарів 3a, 3b, яка проходить через середню точку, чи над цією площиною. Відстань між нижніми краями впускних отворів 5a, 5b для змивної води сферичних резервуарів 3a, 3b та розподільним елементом 8 для змивної води згідно з переважною формою виконання винаходу становить від 2 до 8 мм. Окрім цього, переважним є також виконання впускних отворів 5a, 5b для змивної води в формі горизонтальних прорізів, причому висота прорізів становить від 1 до 6 мм, переважно 2-4 мм, а ширина становить 5-35 мм, переважно 20-25 мм. 7 UA 103194 C2 5 10 15 20 25 Підвісний туалетний контейнер для рідких композицій із розподільним елементом для композицій та розподільним елементом для змивної води зображений на фіг. 10, вид зверху (a) та вид збоку (b). Підвісний туалетний контейнер 1 для рідких композицій 4 містить перший резервуар 3a та другий резервуар 3b для принаймні однієї композиції 4. Резервуари 3a та 3b розташовані поряд, причому в кожному з них передбачений один орієнтований униз в напрямку дії сили тяжіння випускний отвір (не зображений). Резервуари 3a, 3b виконані з можливістю сполучення кожного окремо чи обох разом із приймальним відсіком 12 підвісного туалетного контейнера 1, причому внутрішня порожнина резервуарів 3a, 3b через випускний отвір із проміжним розташуванням у гнізді 12 засобу, що перешкоджає вільному витіканню композиції, тривало сполучена з розподільним елементом 11 для композиції. Пластинчатий розподільний елемент 11 для композиції встановленого на унітаз підвісного туалетного контейнера 1 має робочу ділянку, омивану змивною водою в процесі змивання унітаза. Для забезпечення рівномірного випуску змивної води на розподільний елемент 11 для композиції над розподільним елементом 11 для композиції передбачений розподільний елемент 8 для змивної води, який простягається по всій довжині розподільного елемента 11 для композиції. Ширина розподільного елемента 8 для змивної води менше ширини розподільного елемента 11 для композиції, як це зображено, зокрема, на фіг. 10b. Розподільний елемент 8 для змивної води в цій формі виконання винаходу може бути виконаний зокрема в формі решітки. На фіг. 11 зображений поперечний переріз іншої, переважної форми виконання відповідного винаходові підвісного туалетного контейнера 1. Як видно на фіг. 11, сферична композиція 4 укладена на дистанційні елементи 14a, 14b. Ці дистанційні елементи 14a, 14b запобігають перекриттю випускного отвору 6 резервуара 3 сферичною композицією 4, що дозволяє уникнути засміченню підвісного туалетного контейнера. Дистанційні елементи 14a, 14b можуть мати довільну форму, яка не обмежена наведеним прикладом виконання. Дистанційні елементи 14a, 14b виконані з можливістю протікання змивної води між дистанційними елементами 14a, 14b до випускного отвору 6 резервуара 3, на що вказує розірвана лінія, якою зображені дистанційні елементи 14a, 14b. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Підвісний туалетний контейнер (1) з твердими композиціями, який містить - принаймні два резервуари (3а, 3b, 3с, 3d) для принаймні двох різних композицій (4а, 4b, 4c, 4d), причому резервуари (3а, 3b, 3с, 3d) виконані з можливістю встановлення під кромкою унітаза, а також заливання змивної води при змиванні унітаза, причому в стінці резервуара (7) передбачений принаймні один впускний отвір (5а, 5b, 5c, 5d) та один випускний отвір (6а, 6b, 6с, 6d) для змивної води, - тримач (2) для фіксації підвісного туалетного контейнера (1) на кромці чаші унітаза, який відрізняється тим, що резервуари (3а, 3b, 3с, 3d) в основному мають сферичну форму та з'єднані між собою в одне ціле, причому у резервуарах (3а, 3b, 3с, 3d) міститься запас твердих композицій (4а, 4b, 4c, 4d), які в основному мають сферичну форму, на підвісному туалетному контейнері (1) розподільний елемент (8) для змивної води розташований і конфігурований із забезпеченням подачі на нього змивної води в процесі змивання, причому передбачений спільний для всіх резервуарів (3а, 3b, 3с, 3d) розподільний елемент (8) для змивної води, виконаний у формі пластини, виконаний як одне ціле з резервуарами та розташований під впускним отвором (5а, 5b, 5c, 5d), причому довжина розподільного елемента (8) в основному відповідає довжині підвісного туалетного контейнера (1). 2. Підвісний туалетний контейнер за п. 1, який відрізняється тим, що впускний отвір (5а, 5b, 5c, 5d) встановленого на унітаз підвісного туалетного контейнера розташований поза потоком змивної води. 3. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що резервуари (3а, 3b, 3с, 3d) виконані із запобіганням обміну змивною водою між резервуарами (3а, 3b, 3с, 3d). 4. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що впускні отвори (5а, 5b, 5c, 5d) виконані в формі прорізів. 8 UA 103194 C2 5 10 15 5. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що в розподільному елементі (8) для змивної води виконані канавки, що простягаються у поздовжньому напрямку підвісного туалетного контейнера. 6. Підвісний туалетний контейнер за пунктом 1, який відрізняється тим, що розподільний елемент (8) для змивної води виконаний у формі решітки. 7. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що резервуари (3а, 3b, 3с, 3d) з'єднані між собою неводопровідною перемичкою (13). 8. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що тримач (2) містить принаймні один пружний елемент (9, 10). 9. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що тримач (2) містить принаймні два пружних елементи (9, 10), причому хід пружного елемента (9) встановленого на унітаз підвісного туалетного контейнера в основному є вертикальним, а хід пружного елемента (10) в основному є горизонтальним. 10. Підвісний туалетний контейнер за будь-яким із попередніх пунктів, який відрізняється тим, що підвісний туалетний контейнер (1) виконаний у формі еластичної конструкції, яка при встановленні на унітаз прилягає по контуру до чаші унітаза. 9 UA 103194 C2 10 UA 103194 C2 11 UA 103194 C2 12 UA 103194 C2 13 UA 103194 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
