Підвісний ізолятор

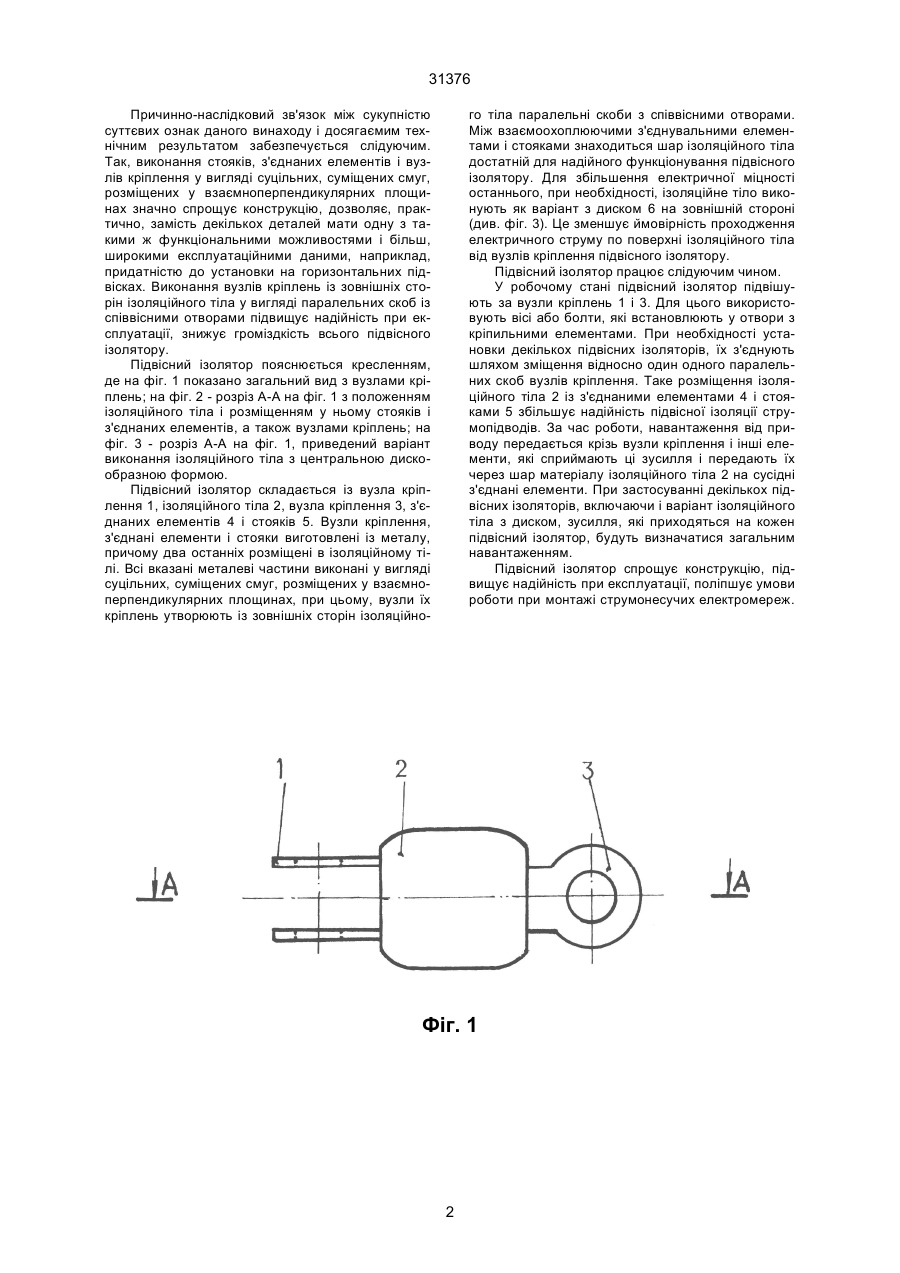

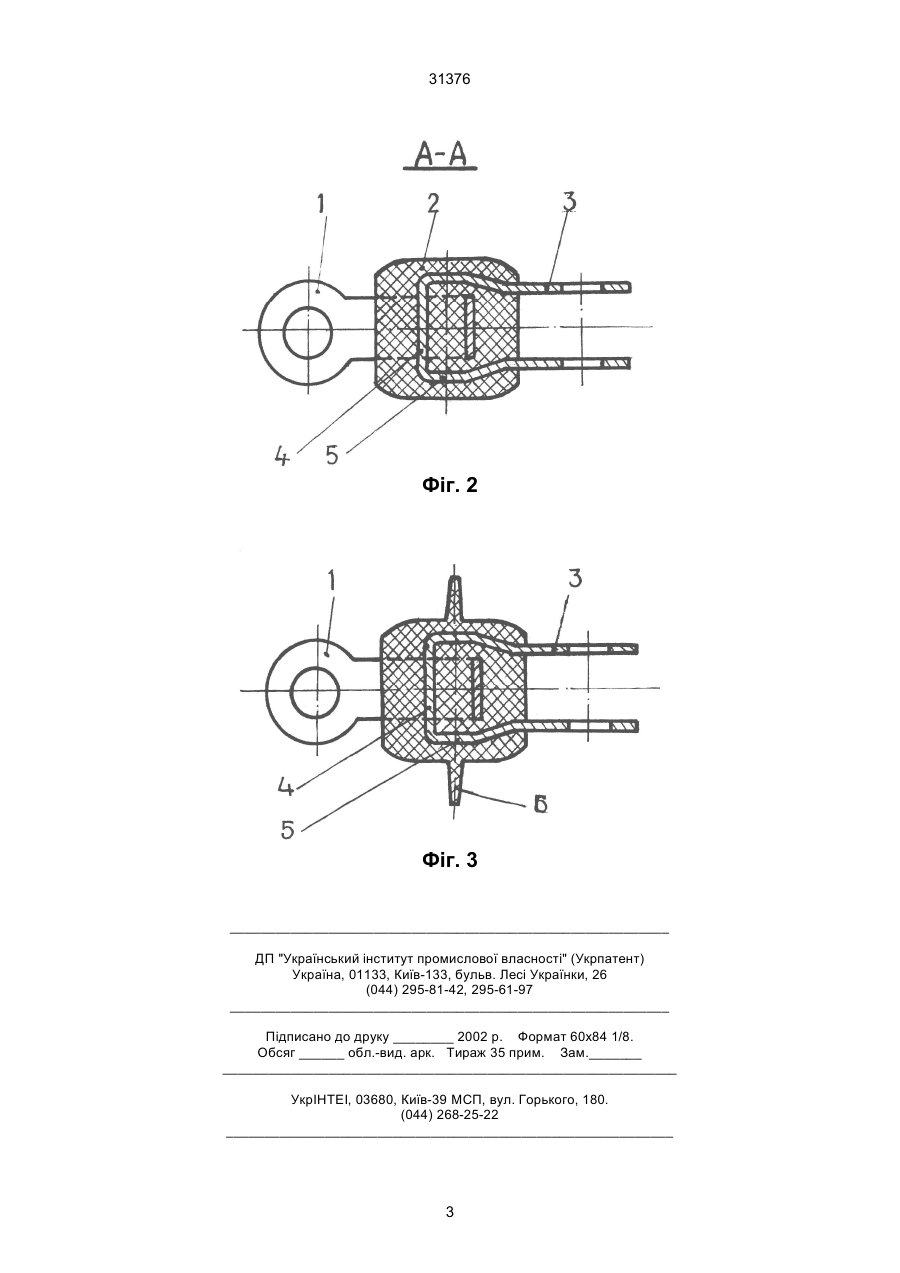

Підвісний ізолятор, який містить ізоляційне тіло, розміщені у ньому металеві стояки, з'єднані елементи і вузли кріплення, який відрізняється тим, що стояки, з'єднані елементи і вузли кріплення виконані у вигляді суцільних, суміщених смуг, розміщених у взаємoпeрпендикулярних площинах, причому вузли їх кріплень утворюють із зовнішніх сторін ізоляційного тіла паралельні скоби з співвісними отворами. (19) (21) 98084432 (22) 14.08.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Нечай Володимир Якович, Колесніков Петро Юхимович, Остапенко Наталія Олексіївна, Малоок Людмила Володимирівна (73) Нечай Володимир Якович, Колесніков Петро Юхимович, Остапенко Наталія Олексіївна, Малоок Людмила Володимирівна 31376 Причинно-наслідковий зв'язок між сукупністю суттєвих ознак даного винаходу і досягаємим технічним результатом забезпечується слідуючим. Так, виконання стояків, з'єднаних елементів і вузлів кріплення у вигляді суцільних, суміщених смуг, розміщених у взаємноперпендикулярних площинах значно спрощує конструкцію, дозволяє, практично, замість декількох деталей мати одну з такими ж функціональними можливостями і більш, широкими експлуатаційними даними, наприклад, придатністю до установки на горизонтальних підвісках. Виконання вузлів кріплень із зовнішніх сторін ізоляційного тіла у вигляді паралельних скоб із співвісними отворами підвищує надійність при експлуатації, знижує громіздкість всього підвісного ізолятору. Підвісний ізолятор пояснюється кресленням, де на фіг. 1 показано загальний вид з вузлами кріплень; на фіг. 2 - розріз А-А на фіг. 1 з положенням ізоляційного тіла і розміщенням у ньому стояків і з'єднаних елементів, а також вузлами кріплень; на фіг. 3 - розріз А-А на фіг. 1, приведений варіант виконання ізоляційного тіла з центральною дискообразною формою. Підвісний ізолятор складається із вузла кріплення 1, ізоляційного тіла 2, вузла кріплення 3, з'єднаних елементів 4 і стояків 5. Вузли кріплення, з'єднані елементи і стояки виготовлені із металу, причому два останніх розміщені в ізоляційному тілі. Всі вказані металеві частини виконані у вигляді суцільних, суміщених смуг, розміщених у взаємноперпендикулярних площинах, при цьому, вузли їх кріплень утворюють із зовнішніх сторін ізоляційно го тіла паралельні скоби з співвісними отворами. Між взаємоохоплюючими з'єднувальними елементами і стояками знаходиться шар ізоляційного тіла достатній для надійного функціонування підвісного ізолятору. Для збільшення електричної міцності останнього, при необхідності, ізоляційне тіло виконують як варіант з диском 6 на зовнішній стороні (див. фіг. 3). Це зменшує ймовірність проходження електричного струму по поверхні ізоляційного тіла від вузлів кріплення підвісного ізолятору. Підвісний ізолятор працює слідуючим чином. У робочому стані підвісний ізолятор підвішують за вузли кріплень 1 і 3. Для цього використовують вісі або болти, які встановлюють у отвори з кріпильними елементами. При необхідності установки декількох підвісних ізоляторів, їх з'єднують шляхом зміщення відносно один одного паралельних скоб вузлів кріплення. Таке розміщення ізоляційного тіла 2 із з'єднаними елементами 4 і стояками 5 збільшує надійність підвісної ізоляції струмопідводів. За час роботи, навантаження від приводу передається крізь вузли кріплення і інші елементи, які сприймають ці зусилля і передають їх через шар матеріалу ізоляційного тіла 2 на сусідні з'єднані елементи. При застосуванні декількох підвісних ізоляторів, включаючи і варіант ізоляційного тіла з диском, зусилля, які приходяться на кожен підвісний ізолятор, будуть визначатися загальним навантаженням. Підвісний ізолятор спрощує конструкцію, підвищує надійність при експлуатації, поліпшує умови роботи при монтажі струмонесучих електромереж. Фіг. 1 2 31376 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
