Упаковка пенального типу з висувною частиною та шарнірним клапаном

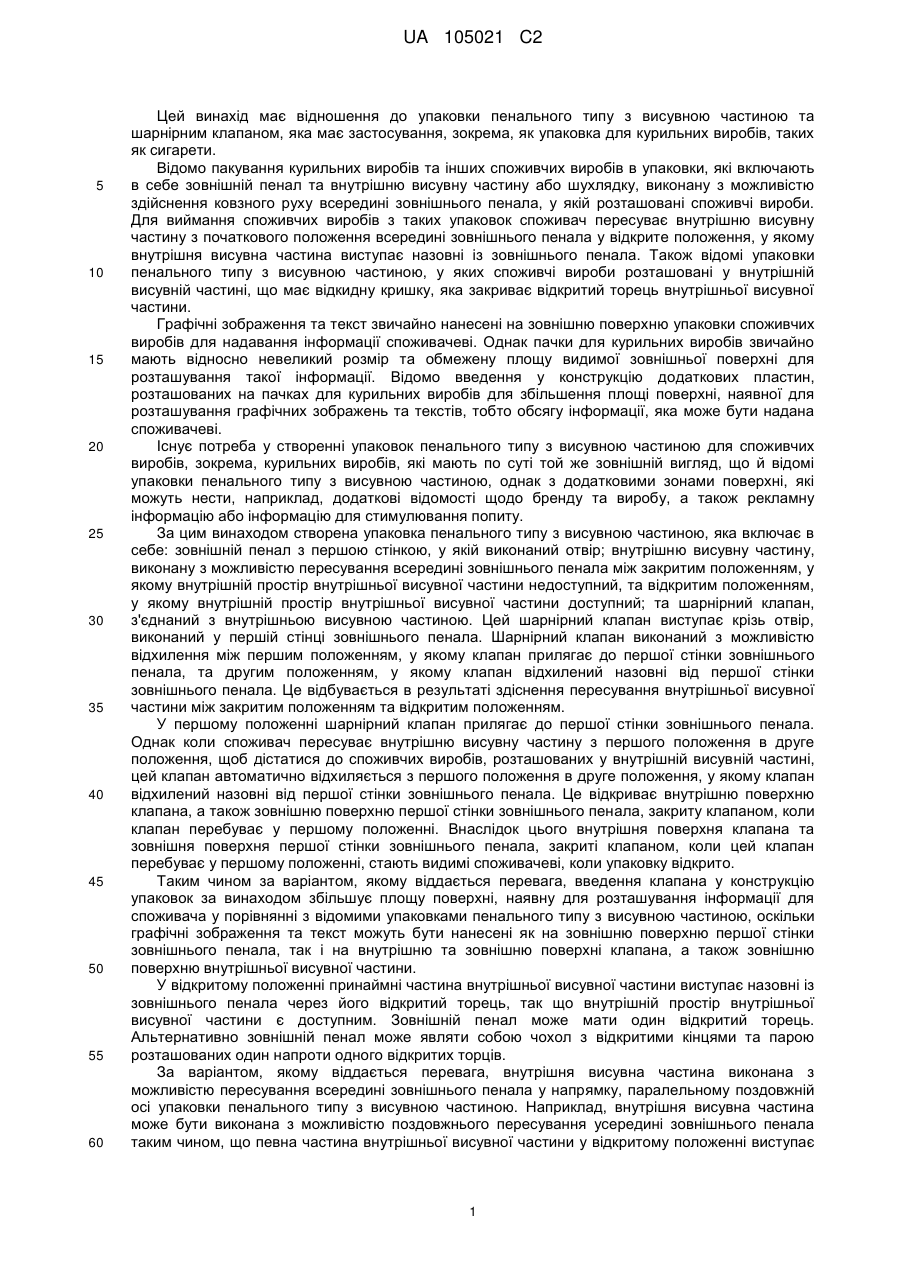

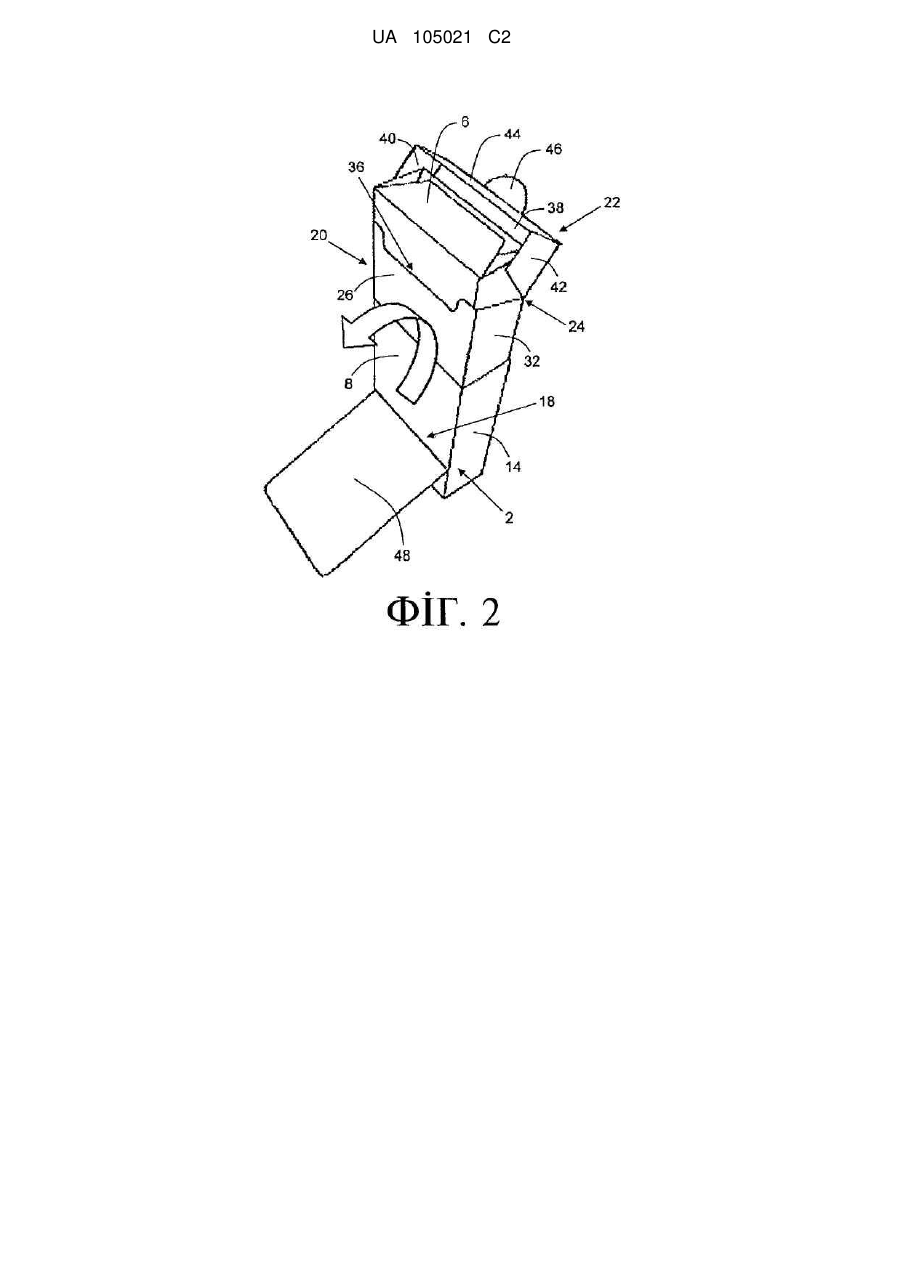

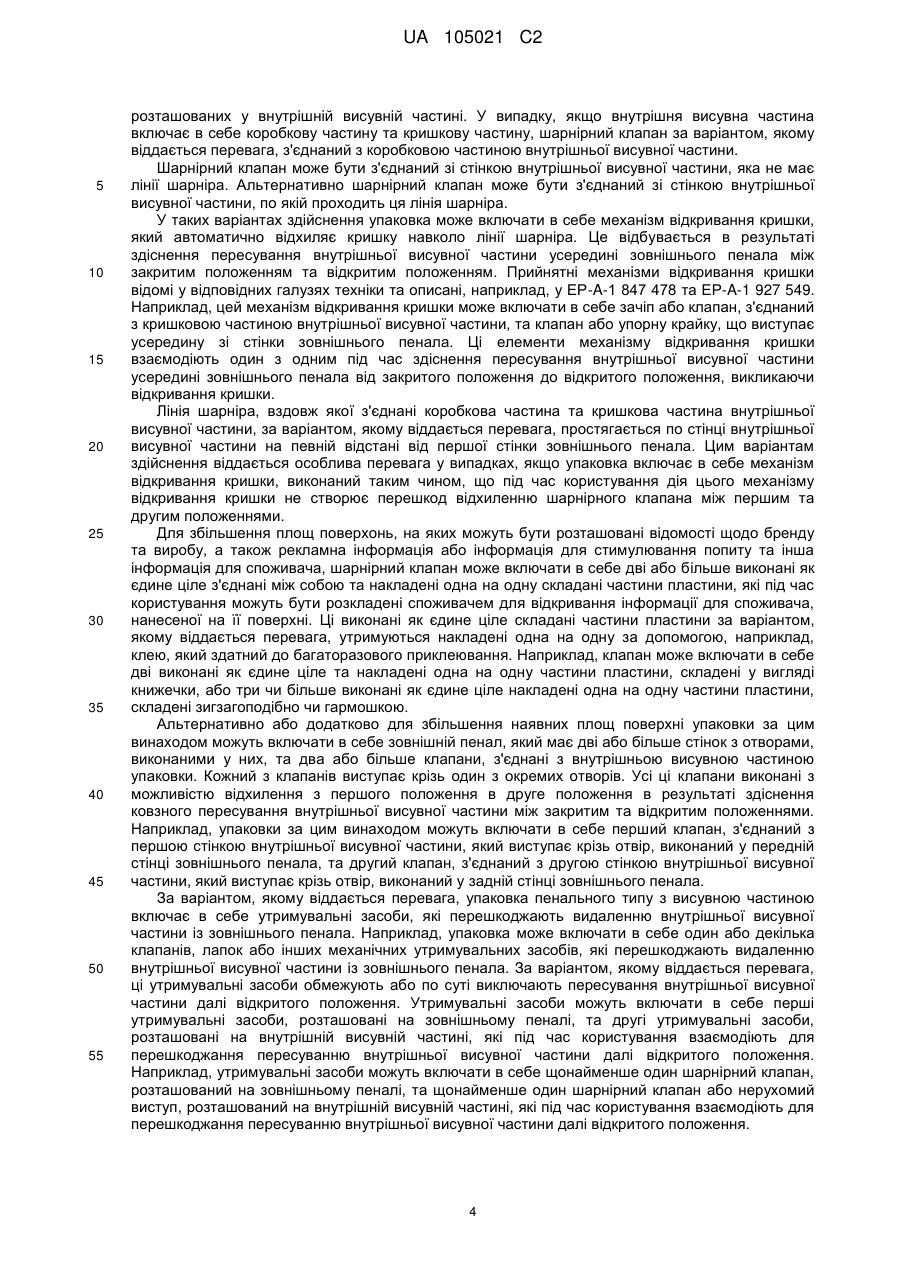

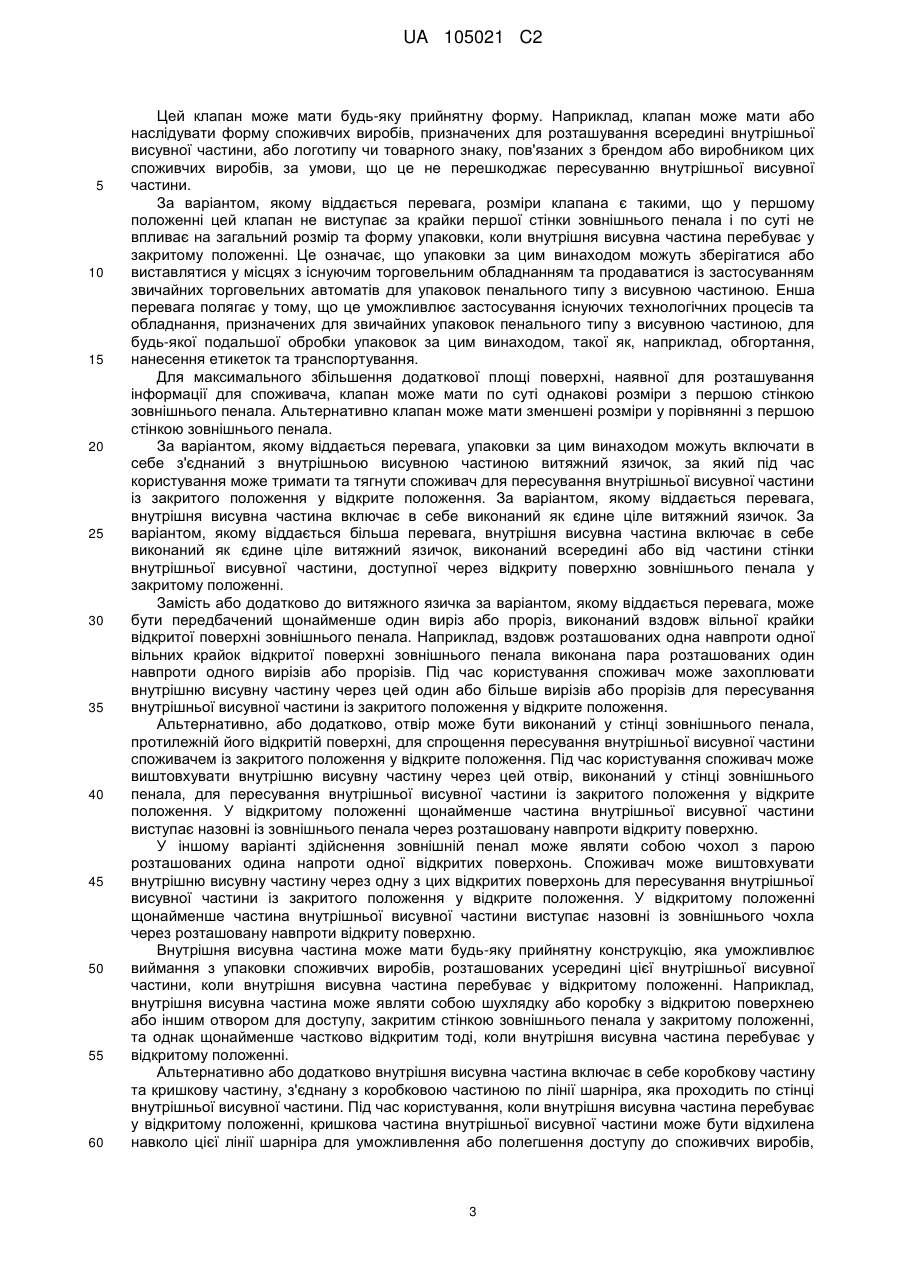

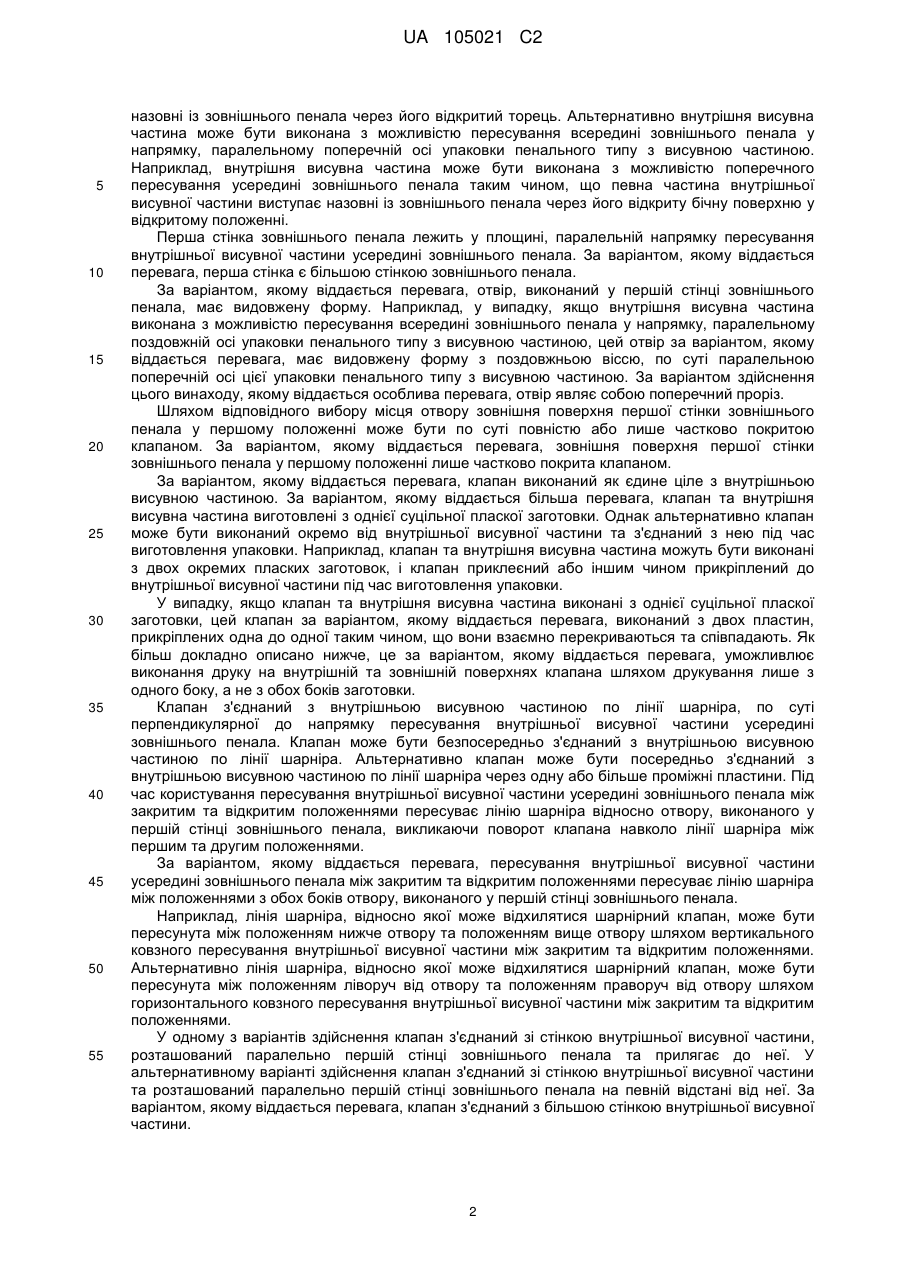

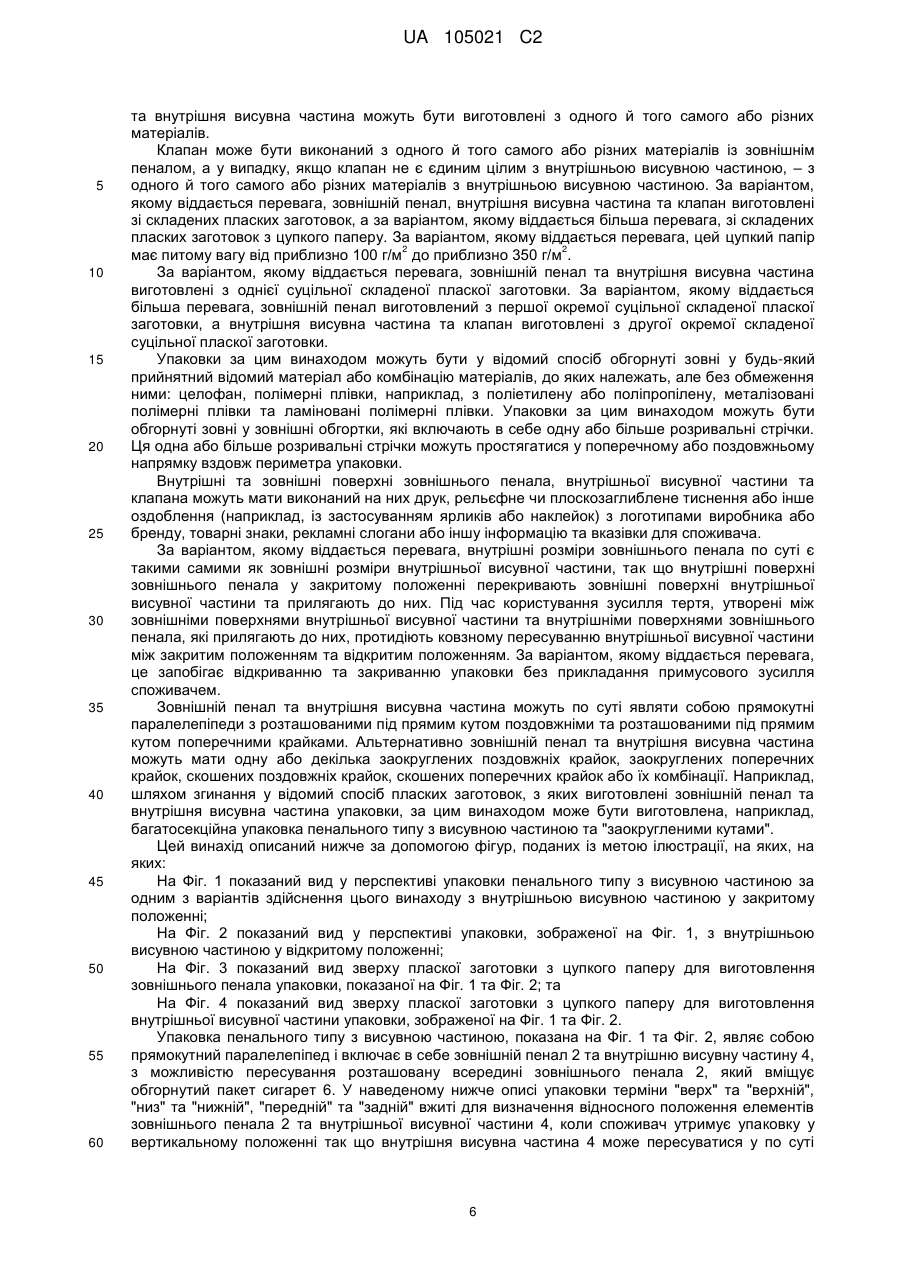

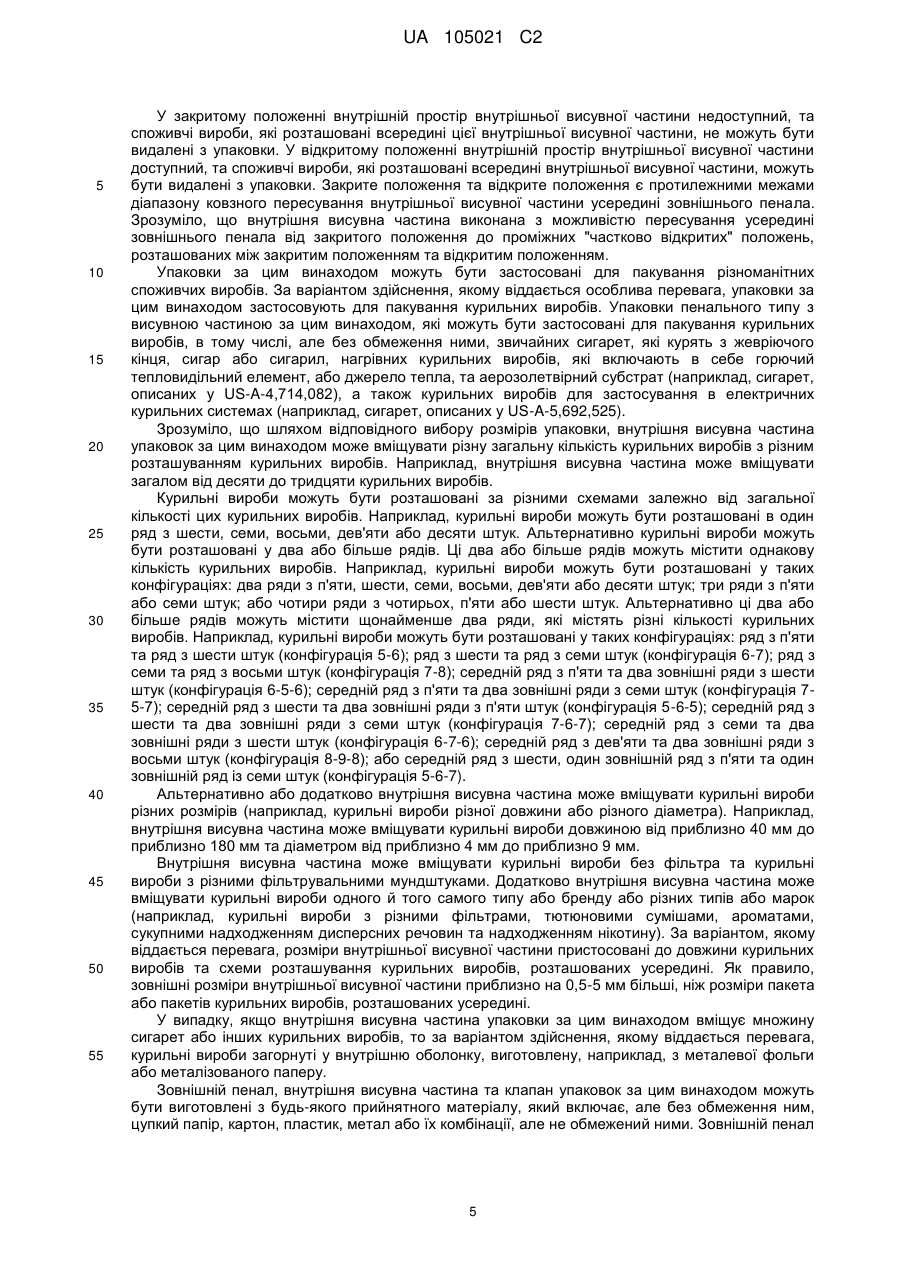

Реферат: Упаковка пенального типу з висувною частиною, яка включає в себе зовнішній пенал (2) з першою стінкою (8), у якій виконаний отвір (18); внутрішню висувну частину (4), виконану з можливістю пересування всередині зовнішнього пенала (2) між закритим положенням, у якому внутрішній простір внутрішньої висувної частини (4) недоступний, та відкритим положенням, у якому внутрішній простір внутрішньої висувної частини (4) доступний; та шарнірний клапан (48), який з'єднаний з внутрішньою висувною частиною (4) та виступає крізь отвір (18), виконаний у першій стінці (8) зовнішнього пенала (2). Шарнірний клапан (48) виконаний з можливістю відхилення між першим положенням, у якому клапан (48) прилягає до першої стінки (8) зовнішнього пенала (2), та другим положенням, у якому клапан (48) відхилений назовні від першої стінки (8) зовнішнього пенала (2) в результаті здійснення ковзного пересування внутрішньої висувної частини (4) між закритим положенням та відкритим положенням. UA 105021 C2 (12) UA 105021 C2 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до упаковки пенального типу з висувною частиною та шарнірним клапаном, яка має застосування, зокрема, як упаковка для курильних виробів, таких як сигарети. Відомо пакування курильних виробів та інших споживчих виробів в упаковки, які включають в себе зовнішній пенал та внутрішню висувну частину або шухлядку, виконану з можливістю здійснення ковзного руху всередині зовнішнього пенала, у якій розташовані споживчі вироби. Для виймання споживчих виробів з таких упаковок споживач пересуває внутрішню висувну частину з початкового положення всередині зовнішнього пенала у відкрите положення, у якому внутрішня висувна частина виступає назовні із зовнішнього пенала. Також відомі упаковки пенального типу з висувною частиною, у яких споживчі вироби розташовані у внутрішній висувній частині, що має відкидну кришку, яка закриває відкритий торець внутрішньої висувної частини. Графічні зображення та текст звичайно нанесені на зовнішню поверхню упаковки споживчих виробів для надавання інформації споживачеві. Однак пачки для курильних виробів звичайно мають відносно невеликий розмір та обмежену площу видимої зовнішньої поверхні для розташування такої інформації. Відомо введення у конструкцію додаткових пластин, розташованих на пачках для курильних виробів для збільшення площі поверхні, наявної для розташування графічних зображень та текстів, тобто обсягу інформації, яка може бути надана споживачеві. Існує потреба у створенні упаковок пенального типу з висувною частиною для споживчих виробів, зокрема, курильних виробів, які мають по суті той же зовнішній вигляд, що й відомі упаковки пенального типу з висувною частиною, однак з додатковими зонами поверхні, які можуть нести, наприклад, додаткові відомості щодо бренду та виробу, а також рекламну інформацію або інформацію для стимулювання попиту. За цим винаходом створена упаковка пенального типу з висувною частиною, яка включає в себе: зовнішній пенал з першою стінкою, у якій виконаний отвір; внутрішню висувну частину, виконану з можливістю пересування всередині зовнішнього пенала між закритим положенням, у якому внутрішній простір внутрішньої висувної частини недоступний, та відкритим положенням, у якому внутрішній простір внутрішньої висувної частини доступний; та шарнірний клапан, з'єднаний з внутрішньою висувною частиною. Цей шарнірний клапан виступає крізь отвір, виконаний у першій стінці зовнішнього пенала. Шарнірний клапан виконаний з можливістю відхилення між першим положенням, у якому клапан прилягає до першої стінки зовнішнього пенала, та другим положенням, у якому клапан відхилений назовні від першої стінки зовнішнього пенала. Це відбувається в результаті здіснення пересування внутрішньої висувної частини між закритим положенням та відкритим положенням. У першому положенні шарнірний клапан прилягає до першої стінки зовнішнього пенала. Однак коли споживач пересуває внутрішню висувну частину з першого положення в друге положення, щоб дістатися до споживчих виробів, розташованих у внутрішній висувній частині, цей клапан автоматично відхиляється з першого положення в друге положення, у якому клапан відхилений назовні від першої стінки зовнішнього пенала. Це відкриває внутрішню поверхню клапана, а також зовнішню поверхню першої стінки зовнішнього пенала, закриту клапаном, коли клапан перебуває у першому положенні. Внаслідок цього внутрішня поверхня клапана та зовнішня поверхня першої стінки зовнішнього пенала, закриті клапаном, коли цей клапан перебуває у першому положенні, стають видимі споживачеві, коли упаковку відкрито. Таким чином за варіантом, якому віддається перевага, введення клапана у конструкцію упаковок за винаходом збільшує площу поверхні, наявну для розташування інформації для споживача у порівнянні з відомими упаковками пенального типу з висувною частиною, оскільки графічні зображення та текст можуть бути нанесені як на зовнішню поверхню першої стінки зовнішнього пенала, так і на внутрішню та зовнішню поверхні клапана, а також зовнішню поверхню внутрішньої висувної частини. У відкритому положенні принаймні частина внутрішньої висувної частини виступає назовні із зовнішнього пенала через його відкритий торець, так що внутрішній простір внутрішньої висувної частини є доступним. Зовнішній пенал може мати один відкритий торець. Альтернативно зовнішній пенал може являти собою чохол з відкритими кінцями та парою розташованих один напроти одного відкритих торців. За варіантом, якому віддається перевага, внутрішня висувна частина виконана з можливістю пересування всередині зовнішнього пенала у напрямку, паралельному поздовжній осі упаковки пенального типу з висувною частиною. Наприклад, внутрішня висувна частина може бути виконана з можливістю поздовжнього пересування усередині зовнішнього пенала таким чином, що певна частина внутрішньої висувної частини у відкритому положенні виступає 1 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 назовні із зовнішнього пенала через його відкритий торець. Альтернативно внутрішня висувна частина може бути виконана з можливістю пересування всередині зовнішнього пенала у напрямку, паралельному поперечній осі упаковки пенального типу з висувною частиною. Наприклад, внутрішня висувна частина може бути виконана з можливістю поперечного пересування усередині зовнішнього пенала таким чином, що певна частина внутрішньої висувної частини виступає назовні із зовнішнього пенала через його відкриту бічну поверхню у відкритому положенні. Перша стінка зовнішнього пенала лежить у площині, паралельній напрямку пересування внутрішньої висувної частини усередині зовнішнього пенала. За варіантом, якому віддається перевага, перша стінка є більшою стінкою зовнішнього пенала. За варіантом, якому віддається перевага, отвір, виконаний у першій стінці зовнішнього пенала, має видовжену форму. Наприклад, у випадку, якщо внутрішня висувна частина виконана з можливістю пересування всередині зовнішнього пенала у напрямку, паралельному поздовжній осі упаковки пенального типу з висувною частиною, цей отвір за варіантом, якому віддається перевага, має видовжену форму з поздовжньою віссю, по суті паралельною поперечній осі цієї упаковки пенального типу з висувною частиною. За варіантом здійснення цього винаходу, якому віддається особлива перевага, отвір являє собою поперечний проріз. Шляхом відповідного вибору місця отвору зовнішня поверхня першої стінки зовнішнього пенала у першому положенні може бути по суті повністю або лише частково покритою клапаном. За варіантом, якому віддається перевага, зовнішня поверхня першої стінки зовнішнього пенала у першому положенні лише частково покрита клапаном. За варіантом, якому віддається перевага, клапан виконаний як єдине ціле з внутрішньою висувною частиною. За варіантом, якому віддається більша перевага, клапан та внутрішня висувна частина виготовлені з однієї суцільної пласкої заготовки. Однак альтернативно клапан може бути виконаний окремо від внутрішньої висувної частини та з'єднаний з нею під час виготовлення упаковки. Наприклад, клапан та внутрішня висувна частина можуть бути виконані з двох окремих пласких заготовок, і клапан приклеєний або іншим чином прикріплений до внутрішньої висувної частини під час виготовлення упаковки. У випадку, якщо клапан та внутрішня висувна частина виконані з однієї суцільної пласкої заготовки, цей клапан за варіантом, якому віддається перевага, виконаний з двох пластин, прикріплених одна до одної таким чином, що вони взаємно перекриваються та співпадають. Як більш докладно описано нижче, це за варіантом, якому віддається перевага, уможливлює виконання друку на внутрішній та зовнішній поверхнях клапана шляхом друкування лише з одного боку, а не з обох боків заготовки. Клапан з'єднаний з внутрішньою висувною частиною по лінії шарніра, по суті перпендикулярної до напрямку пересування внутрішньої висувної частини усередині зовнішнього пенала. Клапан може бути безпосередньо з'єднаний з внутрішньою висувною частиною по лінії шарніра. Альтернативно клапан може бути посередньо з'єднаний з внутрішньою висувною частиною по лінії шарніра через одну або більше проміжні пластини. Під час користування пересування внутрішньої висувної частини усередині зовнішнього пенала між закритим та відкритим положеннями пересуває лінію шарніра відносно отвору, виконаного у першій стінці зовнішнього пенала, викликаючи поворот клапана навколо лінії шарніра між першим та другим положеннями. За варіантом, якому віддається перевага, пересування внутрішньої висувної частини усередині зовнішнього пенала між закритим та відкритим положеннями пересуває лінію шарніра між положеннями з обох боків отвору, виконаного у першій стінці зовнішнього пенала. Наприклад, лінія шарніра, відносно якої може відхилятися шарнірний клапан, може бути пересунута між положенням нижче отвору та положенням вище отвору шляхом вертикального ковзного пересування внутрішньої висувної частини між закритим та відкритим положеннями. Альтернативно лінія шарніра, відносно якої може відхилятися шарнірний клапан, може бути пересунута між положенням ліворуч від отвору та положенням праворуч від отвору шляхом горизонтального ковзного пересування внутрішньої висувної частини між закритим та відкритим положеннями. У одному з варіантів здійснення клапан з'єднаний зі стінкою внутрішньої висувної частини, розташований паралельно першій стінці зовнішнього пенала та прилягає до неї. У альтернативному варіанті здійснення клапан з'єднаний зі стінкою внутрішньої висувної частини та розташований паралельно першій стінці зовнішнього пенала на певній відстані від неї. За варіантом, якому віддається перевага, клапан з'єднаний з більшою стінкою внутрішньої висувної частини. 2 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей клапан може мати будь-яку прийнятну форму. Наприклад, клапан може мати або наслідувати форму споживчих виробів, призначених для розташування всередині внутрішньої висувної частини, або логотипу чи товарного знаку, пов'язаних з брендом або виробником цих споживчих виробів, за умови, що це не перешкоджає пересуванню внутрішньої висувної частини. За варіантом, якому віддається перевага, розміри клапана є такими, що у першому положенні цей клапан не виступає за крайки першої стінки зовнішнього пенала і по суті не впливає на загальний розмір та форму упаковки, коли внутрішня висувна частина перебуває у закритому положенні. Це означає, що упаковки за цим винаходом можуть зберігатися або виставлятися у місцях з існуючим торговельним обладнанням та продаватися із застосуванням звичайних торговельних автоматів для упаковок пенального типу з висувною частиною. Енша перевага полягає у тому, що це уможливлює застосування існуючих технологічних процесів та обладнання, призначених для звичайних упаковок пенального типу з висувною частиною, для будь-якої подальшої обробки упаковок за цим винаходом, такої як, наприклад, обгортання, нанесення етикеток та транспортування. Для максимального збільшення додаткової площі поверхні, наявної для розташування інформації для споживача, клапан може мати по суті однакові розміри з першою стінкою зовнішнього пенала. Альтернативно клапан може мати зменшені розміри у порівнянні з першою стінкою зовнішнього пенала. За варіантом, якому віддається перевага, упаковки за цим винаходом можуть включати в себе з'єднаний з внутрішньою висувною частиною витяжний язичок, за який під час користування може тримати та тягнути споживач для пересування внутрішньої висувної частини із закритого положення у відкрите положення. За варіантом, якому віддається перевага, внутрішня висувна частина включає в себе виконаний як єдине ціле витяжний язичок. За варіантом, якому віддається більша перевага, внутрішня висувна частина включає в себе виконаний як єдине ціле витяжний язичок, виконаний всередині або від частини стінки внутрішньої висувної частини, доступної через відкриту поверхню зовнішнього пенала у закритому положенні. Замість або додатково до витяжного язичка за варіантом, якому віддається перевага, може бути передбачений щонайменше один виріз або проріз, виконаний вздовж вільної крайки відкритої поверхні зовнішнього пенала. Наприклад, вздовж розташованих одна навпроти одної вільних крайок відкритої поверхні зовнішнього пенала виконана пара розташованих один навпроти одного вирізів або прорізів. Під час користування споживач може захоплювати внутрішню висувну частину через цей один або більше вирізів або прорізів для пересування внутрішньої висувної частини із закритого положення у відкрите положення. Альтернативно, або додатково, отвір може бути виконаний у стінці зовнішнього пенала, протилежній його відкритій поверхні, для спрощення пересування внутрішньої висувної частини споживачем із закритого положення у відкрите положення. Під час користування споживач може виштовхувати внутрішню висувну частину через цей отвір, виконаний у стінці зовнішнього пенала, для пересування внутрішньої висувної частини із закритого положення у відкрите положення. У відкритому положенні щонайменше частина внутрішньої висувної частини виступає назовні із зовнішнього пенала через розташовану навпроти відкриту поверхню. У іншому варіанті здійснення зовнішній пенал може являти собою чохол з парою розташованих одина напроти одної відкритих поверхонь. Споживач може виштовхувати внутрішню висувну частину через одну з цих відкритих поверхонь для пересування внутрішньої висувної частини із закритого положення у відкрите положення. У відкритому положенні щонайменше частина внутрішньої висувної частини виступає назовні із зовнішнього чохла через розташовану навпроти відкриту поверхню. Внутрішня висувна частина може мати будь-яку прийнятну конструкцію, яка уможливлює виймання з упаковки споживчих виробів, розташованих усередині цієї внутрішньої висувної частини, коли внутрішня висувна частина перебуває у відкритому положенні. Наприклад, внутрішня висувна частина може являти собою шухлядку або коробку з відкритою поверхнею або іншим отвором для доступу, закритим стінкою зовнішнього пенала у закритому положенні, та однак щонайменше частково відкритим тоді, коли внутрішня висувна частина перебуває у відкритому положенні. Альтернативно або додатково внутрішня висувна частина включає в себе коробкову частину та кришкову частину, з'єднану з коробковою частиною по лінії шарніра, яка проходить по стінці внутрішньої висувної частини. Під час користування, коли внутрішня висувна частина перебуває у відкритому положенні, кришкова частина внутрішньої висувної частини може бути відхилена навколо цієї лінії шарніра для уможливлення або полегшення доступу до споживчих виробів, 3 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 розташованих у внутрішній висувній частині. У випадку, якщо внутрішня висувна частина включає в себе коробкову частину та кришкову частину, шарнірний клапан за варіантом, якому віддається перевага, з'єднаний з коробковою частиною внутрішньої висувної частини. Шарнірний клапан може бути з'єднаний зі стінкою внутрішньої висувної частини, яка не має лінії шарніра. Альтернативно шарнірний клапан може бути з'єднаний зі стінкою внутрішньої висувної частини, по якій проходить ця лінія шарніра. У таких варіантах здійснення упаковка може включати в себе механізм відкривання кришки, який автоматично відхиляє кришку навколо лінії шарніра. Це відбувається в результаті здіснення пересування внутрішньої висувної частини усередині зовнішнього пенала між закритим положенням та відкритим положенням. Прийнятні механізми відкривання кришки відомі у відповідних галузях техніки та описані, наприклад, у EP-A-1 847 478 та EP-A-1 927 549. Наприклад, цей механізм відкривання кришки може включати в себе зачіп або клапан, з'єднаний з кришковою частиною внутрішньої висувної частини, та клапан або упорну крайку, що виступає усередину зі стінки зовнішнього пенала. Ці елементи механізму відкривання кришки взаємодіють один з одним під час здіснення пересування внутрішньої висувної частини усередині зовнішнього пенала від закритого положення до відкритого положення, викликаючи відкривання кришки. Лінія шарніра, вздовж якої з'єднані коробкова частина та кришкова частина внутрішньої висувної частини, за варіантом, якому віддається перевага, простягається по стінці внутрішньої висувної частини на певній відстані від першої стінки зовнішнього пенала. Цим варіантам здійснення віддається особлива перевага у випадках, якщо упаковка включає в себе механізм відкривання кришки, виконаний таким чином, що під час користування дія цього механізму відкривання кришки не створює перешкод відхиленню шарнірного клапана між першим та другим положеннями. Для збільшення площ поверхонь, на яких можуть бути розташовані відомості щодо бренду та виробу, а також рекламна інформація або інформація для стимулювання попиту та інша інформація для споживача, шарнірний клапан може включати в себе дві або більше виконані як єдине ціле з'єднані між собою та накладені одна на одну складані частини пластини, які під час користування можуть бути розкладені споживачем для відкривання інформації для споживача, нанесеної на її поверхні. Ці виконані як єдине ціле складані частини пластини за варіантом, якому віддається перевага, утримуються накладені одна на одну за допомогою, наприклад, клею, який здатний до багаторазового приклеювання. Наприклад, клапан може включати в себе дві виконані як єдине ціле та накладені одна на одну частини пластини, складені у вигляді книжечки, або три чи більше виконані як єдине ціле накладені одна на одну частини пластини, складені зигзагоподібно чи гармошкою. Альтернативно або додатково для збільшення наявних площ поверхні упаковки за цим винаходом можуть включати в себе зовнішній пенал, який має дві або більше стінок з отворами, виконаними у них, та два або більше клапани, з'єднані з внутрішньою висувною частиною упаковки. Кожний з клапанів виступає крізь один з окремих отворів. Усі ці клапани виконані з можливістю відхилення з першого положення в друге положення в результаті здіснення ковзного пересування внутрішньої висувної частини між закритим та відкритим положеннями. Наприклад, упаковки за цим винаходом можуть включати в себе перший клапан, з'єднаний з першою стінкою внутрішньої висувної частини, який виступає крізь отвір, виконаний у передній стінці зовнішнього пенала, та другий клапан, з'єднаний з другою стінкою внутрішньої висувної частини, який виступає крізь отвір, виконаний у задній стінці зовнішнього пенала. За варіантом, якому віддається перевага, упаковка пенального типу з висувною частиною включає в себе утримувальні засоби, які перешкоджають видаленню внутрішньої висувної частини із зовнішнього пенала. Наприклад, упаковка може включати в себе один або декілька клапанів, лапок або інших механічних утримувальних засобів, які перешкоджають видаленню внутрішньої висувної частини із зовнішнього пенала. За варіантом, якому віддається перевага, ці утримувальні засоби обмежують або по суті виключають пересування внутрішньої висувної частини далі відкритого положення. Утримувальні засоби можуть включати в себе перші утримувальні засоби, розташовані на зовнішньому пеналі, та другі утримувальні засоби, розташовані на внутрішній висувній частині, які під час користування взаємодіють для перешкоджання пересуванню внутрішньої висувної частини далі відкритого положення. Наприклад, утримувальні засоби можуть включати в себе щонайменше один шарнірний клапан, розташований на зовнішньому пеналі, та щонайменше один шарнірний клапан або нерухомий виступ, розташований на внутрішній висувній частині, які під час користування взаємодіють для перешкоджання пересуванню внутрішньої висувної частини далі відкритого положення. 4 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 У закритому положенні внутрішній простір внутрішньої висувної частини недоступний, та споживчі вироби, які розташовані всередині цієї внутрішньої висувної частини, не можуть бути видалені з упаковки. У відкритому положенні внутрішній простір внутрішньої висувної частини доступний, та споживчі вироби, які розташовані всередині внутрішньої висувної частини, можуть бути видалені з упаковки. Закрите положення та відкрите положення є протилежними межами діапазону ковзного пересування внутрішньої висувної частини усередині зовнішнього пенала. Зрозуміло, що внутрішня висувна частина виконана з можливістю пересування усередині зовнішнього пенала від закритого положення до проміжних "частково відкритих" положень, розташованих між закритим положенням та відкритим положенням. Упаковки за цим винаходом можуть бути застосовані для пакування різноманітних споживчих виробів. За варіантом здійснення, якому віддається особлива перевага, упаковки за цим винаходом застосовують для пакування курильних виробів. Упаковки пенального типу з висувною частиною за цим винаходом, які можуть бути застосовані для пакування курильних виробів, в тому числі, але без обмеження ними, звичайних сигарет, які курять з жевріючого кінця, сигар або сигарил, нагрівних курильних виробів, які включають в себе горючий тепловидільний елемент, або джерело тепла, та аерозолетвірний субстрат (наприклад, сигарет, описаних у US-A-4,714,082), а також курильних виробів для застосування в електричних курильних системах (наприклад, сигарет, описаних у US-A-5,692,525). Зрозуміло, що шляхом відповідного вибору розмірів упаковки, внутрішня висувна частина упаковок за цим винаходом може вміщувати різну загальну кількість курильних виробів з різним розташуванням курильних виробів. Наприклад, внутрішня висувна частина може вміщувати загалом від десяти до тридцяти курильних виробів. Курильні вироби можуть бути розташовані за різними схемами залежно від загальної кількості цих курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд з шести, семи, восьми, дев'яти або десяти штук. Альтернативно курильні вироби можуть бути розташовані у два або більше рядів. Ці два або більше рядів можуть містити однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані у таких конфігураціях: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; три ряди з п'яти або семи штук; або чотири ряди з чотирьох, п'яти або шести штук. Альтернативно ці два або більше рядів можуть містити щонайменше два ряди, які містять різні кількості курильних виробів. Наприклад, курильні вироби можуть бути розташовані у таких конфігураціях: ряд з п'яти та ряд з шести штук (конфігурація 5-6); ряд з шести та ряд з семи штук (конфігурація 6-7); ряд з семи та ряд з восьми штук (конфігурація 7-8); середній ряд з п'яти та два зовнішні ряди з шести штук (конфігурація 6-5-6); середній ряд з п'яти та два зовнішні ряди з семи штук (конфігурація 75-7); середній ряд з шести та два зовнішні ряди з п'яти штук (конфігурація 5-6-5); середній ряд з шести та два зовнішні ряди з семи штук (конфігурація 7-6-7); середній ряд з семи та два зовнішні ряди з шести штук (конфігурація 6-7-6); середній ряд з дев'яти та два зовнішні ряди з восьми штук (конфігурація 8-9-8); або середній ряд з шести, один зовнішній ряд з п'яти та один зовнішній ряд із семи штук (конфігурація 5-6-7). Альтернативно або додатково внутрішня висувна частина може вміщувати курильні вироби різних розмірів (наприклад, курильні вироби різної довжини або різного діаметра). Наприклад, внутрішня висувна частина може вміщувати курильні вироби довжиною від приблизно 40 мм до приблизно 180 мм та діаметром від приблизно 4 мм до приблизно 9 мм. Внутрішня висувна частина може вміщувати курильні вироби без фільтра та курильні вироби з різними фільтрувальними мундштуками. Додатково внутрішня висувна частина може вміщувати курильні вироби одного й того самого типу або бренду або різних типів або марок (наприклад, курильні вироби з різними фільтрами, тютюновими сумішами, ароматами, сукупними надходженням дисперсних речовин та надходженням нікотину). За варіантом, якому віддається перевага, розміри внутрішньої висувної частини пристосовані до довжини курильних виробів та схеми розташування курильних виробів, розташованих усередині. Як правило, зовнішні розміри внутрішньої висувної частини приблизно на 0,5-5 мм більші, ніж розміри пакета або пакетів курильних виробів, розташованих усередині. У випадку, якщо внутрішня висувна частина упаковки за цим винаходом вміщує множину сигарет або інших курильних виробів, то за варіантом здійснення, якому віддається перевага, курильні вироби загорнуті у внутрішню оболонку, виготовлену, наприклад, з металевої фольги або металізованого паперу. Зовнішній пенал, внутрішня висувна частина та клапан упаковок за цим винаходом можуть бути виготовлені з будь-якого прийнятного матеріалу, який включає, але без обмеження ним, цупкий папір, картон, пластик, метал або їх комбінації, але не обмежений ними. Зовнішній пенал 5 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 та внутрішня висувна частина можуть бути виготовлені з одного й того самого або різних матеріалів. Клапан може бути виконаний з одного й того самого або різних матеріалів із зовнішнім пеналом, а у випадку, якщо клапан не є єдиним цілим з внутрішньою висувною частиною, – з одного й того самого або різних матеріалів з внутрішньою висувною частиною. За варіантом, якому віддається перевага, зовнішній пенал, внутрішня висувна частина та клапан виготовлені зі складених пласких заготовок, а за варіантом, якому віддається більша перевага, зі складених пласких заготовок з цупкого паперу. За варіантом, якому віддається перевага, цей цупкий папір 2 2 має питому вагу від приблизно 100 г/м до приблизно 350 г/м . За варіантом, якому віддається перевага, зовнішній пенал та внутрішня висувна частина виготовлені з однієї суцільної складеної пласкої заготовки. За варіантом, якому віддається більша перевага, зовнішній пенал виготовлений з першої окремої суцільної складеної пласкої заготовки, а внутрішня висувна частина та клапан виготовлені з другої окремої складеної суцільної пласкої заготовки. Упаковки за цим винаходом можуть бути у відомий спосіб обгорнуті зовні у будь-який прийнятний відомий матеріал або комбінацію матеріалів, до яких належать, але без обмеження ними: целофан, полімерні плівки, наприклад, з поліетилену або поліпропілену, металізовані полімерні плівки та ламіновані полімерні плівки. Упаковки за цим винаходом можуть бути обгорнуті зовні у зовнішні обгортки, які включають в себе одну або більше розривальні стрічки. Ця одна або більше розривальні стрічки можуть простягатися у поперечному або поздовжньому напрямку вздовж периметра упаковки. Внутрішні та зовнішні поверхні зовнішнього пенала, внутрішньої висувної частини та клапана можуть мати виконаний на них друк, рельєфне чи плоскозаглиблене тиснення або інше оздоблення (наприклад, із застосуванням ярликів або наклейок) з логотипами виробника або бренду, товарні знаки, рекламні слогани або іншу інформацію та вказівки для споживача. За варіантом, якому віддається перевага, внутрішні розміри зовнішнього пенала по суті є такими самими як зовнішні розміри внутрішньої висувної частини, так що внутрішні поверхні зовнішнього пенала у закритому положенні перекривають зовнішні поверхні внутрішньої висувної частини та прилягають до них. Під час користування зусилля тертя, утворені між зовнішніми поверхнями внутрішньої висувної частини та внутрішніми поверхнями зовнішнього пенала, які прилягають до них, протидіють ковзному пересуванню внутрішньої висувної частини між закритим положенням та відкритим положенням. За варіантом, якому віддається перевага, це запобігає відкриванню та закриванню упаковки без прикладання примусового зусилля споживачем. Зовнішній пенал та внутрішня висувна частина можуть по суті являти собою прямокутні паралелепіпеди з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними крайками. Альтернативно зовнішній пенал та внутрішня висувна частина можуть мати одну або декілька заокруглених поздовжніх крайок, заокруглених поперечних крайок, скошених поздовжніх крайок, скошених поперечних крайок або їх комбінації. Наприклад, шляхом згинання у відомий спосіб пласких заготовок, з яких виготовлені зовнішній пенал та внутрішня висувна частина упаковки, за цим винаходом може бути виготовлена, наприклад, багатосекційна упаковка пенального типу з висувною частиною та "заокругленими кутами". Цей винахід описаний нижче за допомогою фігур, поданих із метою ілюстрації, на яких, на яких: На Фіг. 1 показаний вид у перспективі упаковки пенального типу з висувною частиною за одним з варіантів здійснення цього винаходу з внутрішньою висувною частиною у закритому положенні; На Фіг. 2 показаний вид у перспективі упаковки, зображеної на Фіг. 1, з внутрішньою висувною частиною у відкритому положенні; На Фіг. 3 показаний вид зверху пласкої заготовки з цупкого паперу для виготовлення зовнішнього пенала упаковки, показаної на Фіг. 1 та Фіг. 2; та На Фіг. 4 показаний вид зверху пласкої заготовки з цупкого паперу для виготовлення внутрішньої висувної частини упаковки, зображеної на Фіг. 1 та Фіг. 2. Упаковка пенального типу з висувною частиною, показана на Фіг. 1 та Фіг. 2, являє собою прямокутний паралелепіпед і включає в себе зовнішній пенал 2 та внутрішню висувну частину 4, з можливістю пересування розташовану всередині зовнішнього пенала 2, який вміщує обгорнутий пакет сигарет 6. У наведеному нижче описі упаковки терміни "верх" та "верхній", "низ" та "нижній", "передній" та "задній" вжиті для визначення відносного положення елементів зовнішнього пенала 2 та внутрішньої висувної частини 4, коли споживач утримує упаковку у вертикальному положенні так що внутрішня висувна частина 4 може пересуватися у по суті 6 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 вертикальному напрямку усередині зовнішнього пенала 2 між закритим та відкритим положеннями. Ці терміни вжиті незалежно від фактичної орієнтації упаковки, показаної на фігурах. Зовнішній пенал 2 включає в себе передню стінку 8 та розташовану навпроти неї задню стінку 10, ліву бічну стінку 12 та розташовану навпроти неї праву бічну стінку 14, та нижню стінку 16. Як показано на Фіг. 1 та Фіг. 2, передня стінка 8 та задня стінка 10 є більшими стінками зовнішнього пенала 2. Стінки 8, 10, 12, 14, 16 зовнішнього пенала 2 утворюють подібну до чохла коробку з відкритим верхнім прямокутним торцем, утвореним верхніми поперечними крайками передньої стінки 8, задньої стінки 10, лівої бічної стінки 12 та правої бічної стінки 14, між якими вставлена внутрішня висувначастина 4. Проріз 18, виконаний у передній стінці 8 зовнішнього пенала 2 поблизу його нижньої стінки 16, простягається у поперечному напрямку між лівою 12 та правою 14 бічними стінками зовнішнього пенала 2. Внутрішня висувна частина 4 упаковки, показаної на Фіг. 1 та Фіг. 2, включає в себе розташовану знизу коробкову частину 20 та розташовану згори кришкову частину 22, шарнірно з'єднану з розташованою знизу коробковою частиною 20 по лінії 24 поперечного шарніра, яка проходить позаду внутрішньої висувної частини 4. Розташована знизу коробкова частина 20 включає в себе передню стінку 26 та розташовану навпроти неї задню стінку 28, ліву бічну стінку 30 та розташовану навпроти неї праву бічну стінку 32, і нижню стінку 34. Як показано на Фіг. 2, центральний виріз 36 виконаний у вільній поперечній верхній крайці передньої стінки 26 коробкової частини 20 внутрішньої висувної частини 4. Розташована згори кришка 22 має задню стінку 38, ліву бічну стінку 40 та розташовану навпроти неї праву бічну стінку 42, які являють собою продовження відповідних стінок розташованої знизу коробкової частини 20, коли кришкова частина 22 перебуває у закритому положенні. Розташована згори кришкова частина 22 також має верхню стінку 44, розташовану навпроти нижньої стінки 34 розташованої знизу коробкової частини 20, коли кришкова частина 22 перебуває у закритому положенні. Кришкова частина 22 має прямокутну відкриту передню поверхню, утворену вільними поздовжніми передніми крайками лівої 40 та 42 правої бічних стінок та поперечною передньою крайкою верхньої стінки 44 кришкової частини 22 і верхньою вільною крайкою передньої стінки коробкової частини 20 внутрішньої висувної частини 4. Як показано на Фіг. 1 та Фіг. 2, напівкруглий витяжний язичок 46, вирізаний з верхньої стінки 44 кришкової частини 22 внутрішньої висувної частини 4, простягається вгору від її задньої стінки 38. Виконаний як єдине ціле клапан 48, який має по суті однакові розміри з передніми стінками 8, 26 зовнішнього пенала 2 та внутрішньої висувної частини 4, шарнірно з'єднаний з задньою стінкою 28 коробкової частини 20 внутрішньої висувної частини 4 через проміжну пластину 50, шарнірно з'єднану з нижньою крайкою задньої стінки 28. Ця проміжна пластина 50 перекриває нижню стінку 34 коробкової частини 20 внутрішньої висувної частини 4 та простягається від нижньої крайки задньої стінки 28 коробкової частини 20 до певного місця поблизу нижньої крайки її передньої стінки 26 між нижньою стінкою 34 коробкової частини 20 внутрішньої висувної частини 4 та нижньою стінкою 16 зовнішнього пенала 2. Виконаний як єдине ціле клапан 48, шарнірно з'єднаний з проміжною пластиною 50 по поперечній лінії шарніра 52, простягається вгору між передньою стінкою 26 коробкової частини 20 внутрішньої висувної частини 4 та передньою стінкою 8 зовнішнього пенала 2 від певного місця поблизу нижньої крайки передньої стінки 26 коробкової частини 20 внутрішньої висувної частини до поперечного прорізу 18, виконаного у передній стінці 8 зовнішнього пенала 2. Тоді клапан 50 проходить крізь проріз 18, так що коли внутрішня висувна частина 4 перебуває в закритому положенні, показаному на Фіг. 1, вона перекриває передню стінку 8 зовнішнього пенала 2 вище прорізу 18. На Фіг. 1 показана упаковка з внутрішньою висувною частиною 4 у закритому положенні, у якому відкрита передня поверхня кришкової частини 22 внутрішньої висувної частини 4 та лінія шарніра 24, по якій коробкова частина 20 та кришкова частина 22 внутрішньої висувної частини 4 з'єднані, закриті відповідно передньою 8 та задньою 10 стінками зовнішнього пенала 2, так що пакет 6 сигарет, розташованих у внутрішній висувній частині 4, є недоступним. У закритому положенні внутрішня висувна частина 4 розташована усередині зовнішнього пенала 2, а задня стінка 10, ліва бічна стінка 12 та права бічна стінка 14 зовнішнього пенала 2 перекривають та прилягають відповідно до задніх стінок 28, 36 коробкової частини 20 та кришкової частини 22, лівих бічних стінок 30, 40 коробкової частини 20 та кришкової частини 22, і правих бічних стінок 32, 42 коробкової частини 20 та кришкової частини 22 внутрішньої висувної частини 4, а нижня стінка 16 зовнішнього пенала 2 перекриває та прилягає до проміжної пластини 50. Як показано на Фіг. 1, зовнішній пенал 2 та внутрішня висувна частина 4 7 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 мають по суті однакову висоту, так що внутрішня висувна частина 4 не виступає назовні із зовнішнього пенала 2 через його відкриту верхню торцеву поверхню у закритому положенні, а верхня стінка 44 кришкової частини 22 внутрішньої висувної частини 4 утворює верхню стінку упаковки. На Фіг. 2 показана упаковка з внутрішньою висувною частиною 4 у відкритому положенні, у якому нижня стінка 34 внутрішньої висувної частини 4 та проміжної пластини 50 розташована на певній відстані від нижньої стінки 16 зовнішнього пенала 2, а кришкова частина 22 та верхня частина коробкової частини 20 внутрішньої висувної частини 4 виступають із зовнішнього пенала 2 через його відкриту верхню торцеву поверхню. Коли внутрішня висувна частина 4 перебуває у цьому відкритому положенні, пакет сигарет 6, розташованих у внутрішній висувній частині 4, є доступним через відповідну відкриту передню поверхню кришкової частини 22. Як показано на Фіг. 2, для полегшення доступу до пакета сигарет 6 кришкова частина 22 внутрішньої висувної частини 4 може бути відхилена назад навколо лінії шарніра 24, вздовж якої вона з'єднана з коробковою частиною 20 цієї висувної частини. Центральний виріз 36, виконаний у вільній поперечній верхній крайці передньої стінки 26 коробкової частини 20 внутрішньої висувної частини 4, також спрощує виймання сигарет, розташованих у внутрішній висувній частині 4, з упаковки, коли внутрішня висувна частина перебуває у відкритому положенні. Зовнішній поперечний переріз внутрішньої висувної частини 4 по суті дорівнює внутрішньому поперечному перерізу зовнішнього пенала 2, так що під час відкривання та закривання упаковки сила тертя, утворена між зовнішньою поверхнею внутрішньої висувної частини 4 та внутрішньою поверхнею зовнішнього пенала 2, перешкоджають ковзному пересуванню внутрішньої висувної частини 4 всередині зовнішнього пенала 2 доти, доки споживач не докладе до неї певне примусове зусилля. Під час користування для пересування частини внутрішньої висувної частини 4 усередині зовнішнього пенала 2 із закритого положення, показаного на Фіг. 1, у відкрите положення, показане на Фіг. 2, споживач утримує зовнішній пенал 2 упаковки у одній руці, іншою рукою захоплює витяжний язичок 46, з'єднаний із задньою стінкою 38 кришкової частини 22 внутрішньої висувної частини 4, та витягає внутрішню висувну частину 4 вгору через відкриту верхню торцеву поверхню зовнішнього пенала 2 у напрямку, показаному великою стрілкою на Фіг. 1. Як докладно описано нижче, упаковка також включає в себе утримувальні засоби, які перешкоджають пересуванню внутрішньої висувної частини 4 усередині зовнішнього пенала 2 далі відкритого положення, показаного на Фіг. 2. Додатково до витяжного язичка 46 або замість нього вздовж вільних поперечних крайок лівої 12 та правої 14 бічних стінок зовнішнього пенала може бути виконана пара розташованих один навпроти одного вирізів (не показані), через які споживач може захоплювати ліву 30 та праву 32 бічні стінки внутрішньої висувної частини 4 для її пересування із закритого положення у відкрите положення. Альтернативно або додатково у нижній стінці 16 зовнішнього пенала 2 може бути виконаний отвір (не показаний), через який під час користування споживач може натиснути на проміжну пластину 50 та внутрішню стінку 34 внутрішньої висувної частини 4 для відкривання упаковки. Поперечна лінія шарніра 52, вздовж якої виконаний як єдине ціле шарнірний клапан 48, з'єднаний з проміжною пластиною 50, знаходиться нижче поперечного прорізу 18, виконаного в передній стінці 8 зовнішнього пенала 2, коли внутрішня висувна частина 4 перебуває у закритому положенні, і – як описано вище – виконаний як єдине ціле шарнірний клапан 48 перебуває у першому положенні паралельно передній стінці 8 зовнішнього пенала 2 та передній стінці 26 коробкової частини 20 внутрішньої висувної частини 4. Ковзне пересування вгору внутрішньої висувної частини 4 усередині зовнішнього пенала 2 із закритого положення у відкрите положення пересуває вгору лінію шарніра 52, вздовж якої клапан 48 з'єднаний з проміжною пластиною 50, відносно поперечного прорізу 18, так що у другому положенні вона знаходиться вище поперечного прорізу 18. Це викликає поворот клапана 48 навколо лінії шарніра 52 у друге положення, у якому він відхилений назовні від першої стінки 8 зовнішнього пенала 2 та передньої стінки 26 коробкової частини 20 внутрішньої висувної частини 4, як показано на Фіг. 2. Внутрішня поверхня клапана 48, обернена у напрямку до внутрішньої висувної частини 4, коли внутрішня висувна частина 4 перебуває у закритому положенні, а клапан 48 перебуває у першому положенні, та верхня частина передньої стінки 8 зовнішнього пенала 2, яка перебуває вище поперечного прорізу 18, закритого клапаном 48, коли внутрішня висувна частина 4 перебуває у закритому положенні, а клапан 48 перебуває у першому положенні, таким чином відкриваються, коли внутрішня висувна частина перебуває у відкритому положенні, а клапан 48 перебуває у другому положенні. Внаслідок цього графічні зображення 8 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 або текст, виконані на внутрішній поверхні клапана та зовнішній поверхні верхньої частини передньої стінки 8 зовнішнього пенала 2 вище поперечного прорізу 18, стають видимі споживачеві, коли упаковку відкрито. Нижня частина передньої стінки 8 зовнішнього пенала 2 нижче поперечного прорізу 18 відхиляє верхню частину виконаного як єдине ціле шарнірного клапана 48, яка виступає через поперечний проріз у напрямку до передньої стінці 8 зовнішнього пенала 2, коли внутрішня висувна частина 4 перебуває у закритому положенні. За варіантом, якому віддається перевага, це забезпечує, що верхня частина клапана 48, яка виступає крізь проріз 18, прилягає до верхньої частини передньої стінки 8 зовнішнього пенала 2 вище прорізу 18 у першому положенні. Суцільна пласка заготовка з цупкого паперу, з якої може бути виконаний зовнішній пенал упаковки 2, зображеної на Фіг. 1 та Фіг. 2, показана на Фіг. 3. Суцільна пласка заготовка з цупкого паперу, з якої може бути виконаною внутрішня висувна частина 4 та шарнірний клапан 48 упаковки, зображеної на Фіг. 1 та Фіг. 2, показана на Фіг. 4. На Фіг. 3 та Фіг. 4 відповідними позиціями позначені елементи заготовок, які є подібними або мають відношення до описаних вище аналогічних елементів зовнішнього пенала 2, внутрішньої висувної частини 4 та клапана 48 упаковки, показаної на Фіг. 1 та Фіг. 2. Заготовки включають в себе різноманітні пластини, клапани та язички (позначені жирним шрифтом), які після складання по відповідним лініям згину (показаним пунктирними лініями) та прикріплення клеєм (не показаний) у відомий спосіб утворюють зовнішній пенал 2, внутрішню висувну частину 4 та клапан 48 упаковки. У цьому описі термін "лінія згину" означає лінію, виконану, наприклад, шляхом бігування, рифлення, перфорування, тиснення або інших видів стискання, різання та/або іншого знеміцнення заготовки. Показана на Фіг. 3 заготовка зовнішнього пенала 2 упаковки, зображеної на Фіг. 1 та Фіг. 2, має пластину 8 передньої стінки, пластину 10 задньої стінки, пластину 12 лівої бічної стінки, внутрішню пластину 14a правої бічної стінки, зовнішню пластину 14b правої бічної стінки, внутрішню пластину 16a нижньої стінки та зовнішню пластину 16b нижньої стінки, які після складання заготовки утворюють відповідні стінки зовнішнього пенала 2. Заготовка також включає в себе пару нижніх замикальних клапанів 54 бічної стінки, з'єднаних з нижніми крайками пластині 12 лівої бічної стінки та зовнішньої пластини 14b правої бічної стінки по поперечних лініях згину. Заготовка також включає в себе верхній утримувальний клапан 56, з'єднаний з верхньою крайкою пластини 10 задньої стінки по поперечній лінії згину. Як показано на Фіг. 3, поперечний проріз 18, виконаний у пластині 8 передньої стінки заготовки, простягається по пластині 10 передньої стінки між пластиною 12 лівої бічної стінки та зовнішньою пластиною 14b правої бічної стінки. Для утворення зовнішнього пенала 2 пластини передньої 8, задньої 10, лівої бічної 12, внутрішньої правої бічної 14a та зовнішньої правої бічної 14b стінок спочатку складають з утворенням порожнистого чохла з відкритими торцями, в якої зовнішня пластина 14b правої бічної стінки прикріплена до внутрішньої пластини 14a правої бічної стінки. За варіантом, якому віддається перевага, це може бути виконано постачальником перед постачанням заготовки виробникові споживчих виробів. На наступній стадії виробництва внутрішню пластину 16a нижньої стінки, зовнішню пластину 16b нижньої стінки та замикальні клапани 54 нижньої стінки згинають на 90 та прикріплюють один до одного у відомий спосіб для закривання нижнього торця цього порожнистого чохла, таким чином утворюючи нижню стінку 16 зовнішнього пенала 2. На завершальній стадії виробництва верхній утримувальний клапан 56 згинають на 180, так що він перекриває внутрішню поверхню пластини 10 задньої стінки у готовому зовнішньому пеналі 2. Показана на Фіг. 4 заготовка для формування внутрішньої висувної частини 4 та виконаного як єдине ціле шарнірного клапана 48 упаковки, зображеної на Фіг. 1 та Фіг. 2, має пластину 26 передньої стінки коробкової частини, пластину 28 задньої стінки коробкової частини, пластину 30 лівої бічної стінки коробкової частини, внутрішню пластину 32a правої бічної стінки коробкової частини, зовнішню пластину 32b правої бічної стінки коробкової частини та пластину 34 нижньої стінки коробкової частини, які після складання заготовки утворюють відповідні стінки коробкової частини 20 зовнішнього пенала 4. Пара нижніх замикальних клапанів 57 бічних стінок коробкової частини з'єднана з нижніми крайками пластини 30 лівої бічної стінки коробкової частини та зовнішньої пластини 14b правої бічної стінки коробкової частини по поперечних лініях згину. Замикальний клапан 58 нижньої стінки коробкової частини з'єднаний з пластиною 34 нижньої стінки коробкової частини по поперечній лінії згину. Пластина 48a внутрішнього клапана та пластина 48b зовнішнього клапана з'єднані з пластиною 28 задньої стінки коробкової частини заготовки через проміжну пластину 50, з'єднану 9 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 55 60 з її нижньою крайкою по поперечній лінії згину. Як показано на Фіг. 4, трапецієподібний нижній утримувальний клапан 60, вирізаний у проміжній пластині 50, простягається від нижньої крайки пластини 28 задньої стінки коробкової частини по поперечній лінії згину. Заготовка також включає в себе пластину 38 задньої стінки кришкової частини, з'єднану з пластиною 28 задньої стінки коробкової частини по поперечній лінії шарніра 24 (показаній на Фіг. 4 потовщеною лінією), пластиною 40 лівої бічної стінки кришкової частини, пластиною 42 правої бічної стінки кришкової частини, пластиною 44b зовнішньої верхньої стінки кришкової частини та пластиною 44a внутрішньої верхньої стінки кришкової частини. Пара верхніх замикальних клапанів 62 бічної стінки кришкової частини з'єднана з верхніми крайками пластин лівої 40 та 42 правої бічних стінок кришкової частини по поперечних лініях згину, а клапан 64 кришкової частини з'єднаний з верхньою пластиною 44a внутрішньої стінки кришкової частини по поперечній лінії згину. Як показано на Фіг. 4, центральний напівкруглий витяжний язичок 46, вирізаний у пластині 44b зовнішньої верхньої стінки кришкової частини, простягається від пластини 38 задньої стінки кришкової частини. Для утворення внутрішньої висувної частини 4 пластини передньої 26, задньої 28, лівої бічної 30, внутрішньої правої бічної 32a та зовнішньої правої бічної 32b стінок коробкової частини спочатку складають з утворенням порожнистого чохла з відкритими торцями, в якої зовнішня пластина 32b правої бічної стінки прикріплена до внутрішньої пластини 32a правої бічної стінки. Додатково для утворення шарнірного клапана 48 пластину 48b зовнішнього клапана згинають на 180 та нерознімно або з можливістю роз'єднання прикріплюють до пластини 48a внутрішнього клапана. За варіантом, якому віддається перевага, це може бути виконано постачальником перед постачанням заготовки виробникові споживчих виробів. Формування виконаного як єдине ціле шарнірного клапана 48 шляхом нерознімного взаємного прикріплення двох з'єднаних між собою накладених одна на одну складаних частин пластини, (тобто зовнішньої пластини 48b клапана та внутрішньої пластини 48a клапана) за варіантом, якому віддається перевага, забезпечує можливість нанесення на внутрішню та зовнішню поверхні шарнірного клапана 48 інформації для споживача шляхом друкування з одного боку заготовки. Якщо виконаний як єдине ціле шарнірний клапан 48 виготовити з однієї пластини, то це викликало б необхідність друкування з обох боків заготовки, показаної на Фіг. 4, для розташування інформації для споживача на внутрішній та зовнішній поверхнях шарнірного клапана 48. Для завершення складання коробкової частини 20 внутрішньої висувної частини 4 пластину 34 нижньої стінки коробкової частини, нижні замикальні клапани 57 бічних стінок коробкової частини та замикальний клапан 58 нижньої стінки коробкової частини згинають на 90 і прикріплюють у відомий спосіб для закривання нижнього торця порожнистого чохла, таким чином утворюючи нижню стінку 34 коробкової частини 20 внутрішньої висувної частини 4. Проміжну пластину 50 згинають на 90, так що вона перекриває пластину нижньої стінки 34 коробкової частини, а верхній утримувальний клапан 56 згинають на 180 назовні, так що він перекриває зовнішню поверхню пластини 28 задньої стінки коробкової частини. Трапецієподібний нижній утримувальний клапан 60 також згинають на 180, так що він перекриває зовнішню поверхню пластини 28 задньої стінки коробкової частини. Для складання кришкової частини 22 внутрішньої висувної частини 2 пластину 44b зовнішньої верхньої стінки кришкової частини, пластини лівої 40 та правої 42 бічних стінок кришкової частини та верхні утримувальні клапани 62 бічних стінок кришкової частини згинають на 90, і утримувальні клапани 62 бічних стінок кришкової частини прикріплюють до внутрішньої поверхні пластини 44b зовнішньої верхньої стінки кришкової частини. Для завершення складання кришкової частини 22 внутрішню пластину 44a верхньої стінки кришкової частини згинають на 180 усередину, так що вона перекриває внутрішню поверхню пластини 44b зовнішньої верхньої стінки кришкової частини, а клапан 64 кришкової частини згинають на 90, так що він перекриває пластину 38 задньої стінки кришкової частини. Для утримування клапана 64 кришкової частини на місці, його нижню крайку вставляють у вузький криволінійний проріз 66, виконаний у пластині 38 задньої стінки кришкової частини. Зрозуміло, що точний порядок, у якому різні пластини, клапани та язички суцільних пласких заготовок з цупкого паперу, показаних на Фіг. 3 та Фіг. 4, складені та з'єднані між собою з утворенням зовнішнього пенала 2, внутрішньої висувної частини 4 та клапана 48 упаковки, зображеної на Фіг. 1 та Фіг. 2, може змінюватися, наприклад, залежно від обладнання, застосованого для виготовлення упаковки. Під час складання показаної на Фіг. 1 та Фіг. 2 упаковки із заготовок, зображених на Фіг. 3 та Фіг. 4, внутрішню висувну частину 4 вставляють у зовнішній пенал 2 через його відкриту верхню торцеву поверхню, а шарнірний клапан 48, з'єднаний з внутрішньою висувною частиною 4, 10 UA 105021 C2 5 10 15 20 25 30 35 40 45 50 вставляють крізь поперечний проріз 18, виконаний у передній стінці 8 зовнішнього пенала 2, та внутрішню висувну частину 4. Під час користування, коли внутрішня висувна частина 4 досягає відкритого положення, показаного на Фіг. 2, верхній утримувальний клапан 56 зовнішнього пенала 2 стикається з нижнім утримувальним клапаном 60 внутрішньої висувної частини 4, таким чином за варіантом, якому віддається перевага, перешкоджаючи дальшому ковзному пересуванню внутрішньої висувної частини 2 у зовнішньому пеналі 4 далі відкритого положення. Взаємодія між верхнім утримувальним клапаном 56 зовнішнього пенала 2 та утримувальним клапаном 60 внутрішньої висувної частини 4 також за варіантом, якому віддається перевага, перешкоджає видаленню внутрішньої висувної частини 4 упаковки з її зовнішнього пенала 4. В упаковці, показаній на Фіг. 1 та Фіг. 2, виконаний як єдине ціле шарнірний клапан 48 має по суті однакові розміри з передньою стінкою зовнішнього пенала 2. Однак зрозуміло, що упаковки за винаходом можуть мати шарнірні клапани зменшених розмірів у порівнянні з першою стінкою зовнішнього пенала, у якій виконаний отвір. Винахід був описаний вище на прикладі упаковки, яка включає в себе зовнішній пенал, виконаний з першої суцільної пласкої заготовки, внутрішню висувну частину та виконаний як єдине ціле клапан, виконані з другої суцільної пласкої заготовки. Однак упаковки за цим винаходом можуть включати в себе внутрішню висувну частину та виконаний окремо клапан, приклеєний або іншим чином прикріплений до внутрішньої висувної частини. Наприклад, упаковки за цим винаходом можуть включати в себе зовнішній пенал, виконаний з першої суцільної пласкої заготовки, внутрішню висувну частину, виконану з другої суцільної пласкої заготовки, та клапан, виконаний з третьої суцільної пласкої заготовки. Упаковки за цим винаходом можуть також включати в себе внутрішні висувні частини, у яких кришкова частина внутрішньої висувної частини відсутня. Наприклад, внутрішня висувна частина може являти собою шухлядку або коробку з відкритим торцем або з отвором, виконаним в одній з її стінок, у якій відкритий торець або отвір доступу закритий зовнішнім пеналом тоді, коли внутрішня висувна частина перебуває у закритому положенні, та принаймні частково відкритий тоді, коли внутрішня висувна частина перебуває у відкритому положенні, так що споживчі вироби, розташовані у внутрішній висувній частині, є доступними через цей отвір. У варіанті здійснення, описаному вище, зовнішній пенал упаковки включає в себе нижню стінку. Однак зрозуміло, що це не є суттєвою особливістю, і упаковки за цим винаходом можуть включати в себе зовнішні пенали, у яких нижня стінка відсутня (тобто зовнішні пенали з відкритими протилежними торцевими поверхнями). Також зрозуміло, що незважаючи на те, що у описаному варіанті здійснення внутрішня висувна частина має кришкову частину з відкритою передньою поверхнею, упаковки за цим винаходом можуть включати в себе внутрішні висувні частини з кришковою частиною, яка має передню стінку, задню стінку, розташовані навпроти бічні стінки та верхню стінку. Крім того зрозуміло, що незважаючи на те, що у варіанті здійснення, описаному вище, отвір виконаний у передній стінці зовнішнього пенала, цей отвір альтернативно може бути виконаний у задній стінці або одній з бічних стінок зовнішнього пенала. Аналогічно зрозуміло, що незважаючи на те, що у варіанті здійснення, описаному вище, клапан з'єднаний із задньою стінкою внутрішньої висувної частини, однак залежно від того, у якій стінці зовнішнього пенала виконаний отвір, цей клапан альтернативно може бути з'єднаний з однією з інших стінок внутрішньої висувної частини. Крім того, зрозуміло, що упаковки за цим винаходом можуть включати в себе зовнішній пенал, який має дві або більше стінки з виконаними у них отворами та два або більше клапанів, з'єднаних з його внутрішньою висувною частиною, кожний з яких виступає через окремий отвір та виконаний з можливістю відхилення між першим положенням та другим положенням в результаті здіснення ковзного пересування внутрішньої висувної частини між закритим та відкритим положеннями. ФОРМУЛА ВИНАХОДУ 55 1. Упаковка пенального типу з висувною частиною, яка включає в себе: зовнішній пенал (2) з першою стінкою (8), у якій виконаний отвір (18); внутрішню висувну частину (4), виконану з можливістю пересування всередині зовнішнього пенала (2) між закритим положенням, у якому внутрішній простір внутрішньої висувної частини (4) недоступний, та відкритим положенням, у якому внутрішній простір внутрішньої висувної частини (4) доступний; та 11 UA 105021 C2 5 10 15 20 шарнірний клапан (48), з'єднаний з внутрішньою висувною частиною (4), який виступає крізь отвір (18), виконаний у першій стінці (8) зовнішнього пенала, у якій шарнірний клапан (48) виконаний з можливістю відхилення між першим положенням, у якому клапан (48) прилягає до першої стінки (8) зовнішнього пенала (2), та другим положенням, у якому клапан (48) відхилений назовні від першої стінки (8) зовнішнього пенала (2), в результаті здійснення ковзного пересування внутрішньої висувної частини (4) між закритим та відкритим положеннями, та внутрішня висувна частина (4) включає в себе коробкову частину (20) та кришкову частину (22), з'єднану з коробковою частиною (20) по лінії шарніра (24), навколо якої кришкова частина (22) має можливість відхилення, коли внутрішня висувна частина (4) перебуває у відкритому положенні. 2. Упаковка за п. 1, яка відрізняється тим, що шарнірний клапан (48) з'єднаний з коробковою частиною (20) внутрішньої висувної частини (4). 3. Упаковка за п. 1 або п. 2, яка відрізняється тим, що клапан (48) має розміри, які по суті однакові з розмірами першої стінки (8) зовнішнього пенала (2). 4. Упаковка за будь-яким із пп. 1-3, яка відрізняється тим, що додатково включає в себе утримувальні засоби (56, 60), які перешкоджають видаленню внутрішньої висувної частини (4) із зовнішнього пенала (2). 5. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що додатково включає в себе з'єднаний з внутрішньою висувною частиною (4) витяжний язичок (46), за який під час користування споживач може тримати та тягнути для пересування внутрішньої висувної частини (4) усередині зовнішнього пенала (2) із закритого положення у відкрите положення. 12 UA 105021 C2 13 UA 105021 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
