Голка в’язальної машини

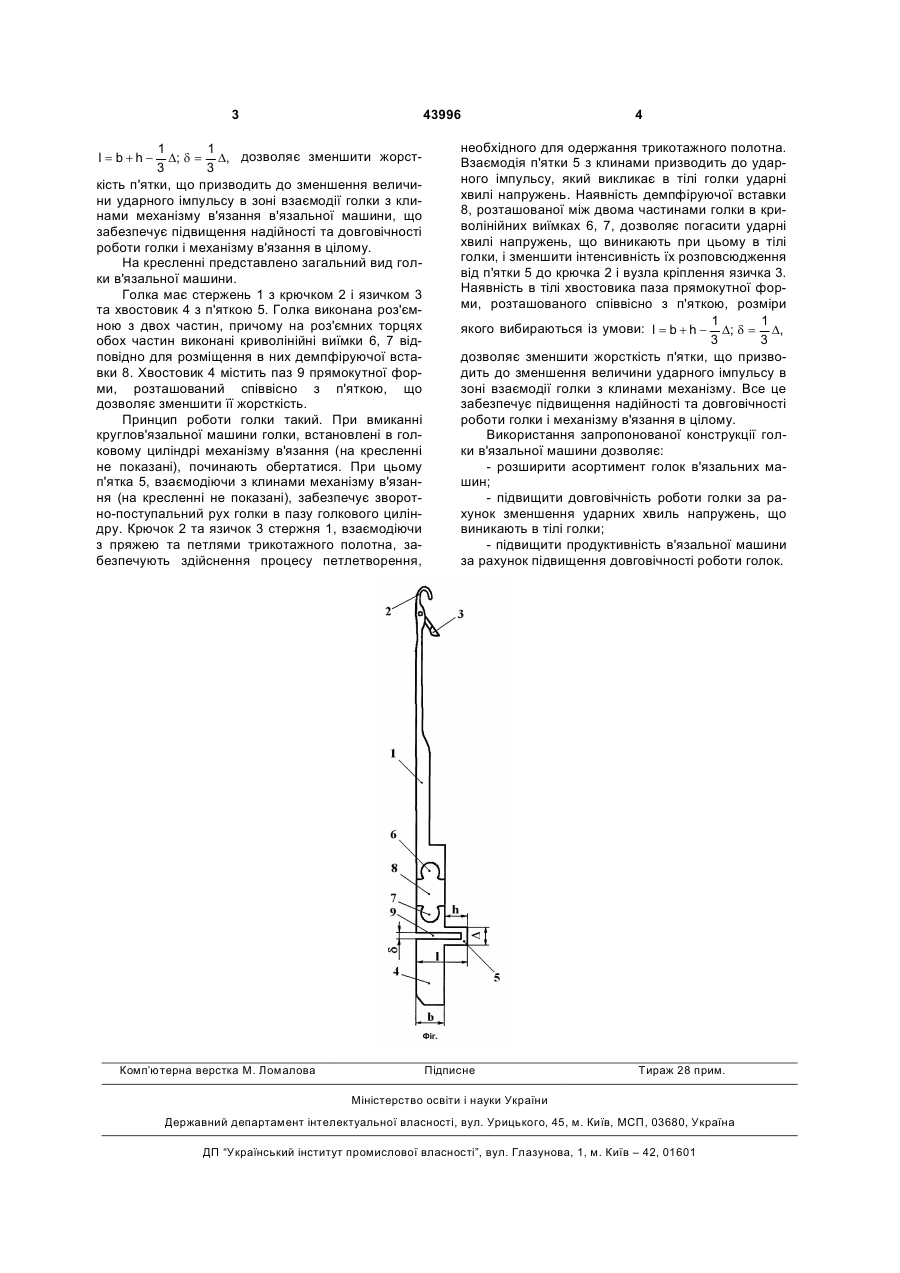

Голка в'язальної машини, що містить стержень з крючком і язичком, хвостовик з п'яткою та 3 43996 1 1 D; d = D, дозволяє зменшити жорст3 3 кість п'ятки, що призводить до зменшення величини ударного імпульсу в зоні взаємодії голки з клинами механізму в'язання в'язальної машини, що забезпечує підвищення надійності та довговічності роботи голки і механізму в'язання в цілому. На кресленні представлено загальний вид голки в'язальної машини. Голка має стержень 1 з крючком 2 і язичком 3 та хвостовик 4 з п'яткою 5. Голка виконана роз'ємною з двох частин, причому на роз'ємних торцях обох частин виконані криволінійні виїмки 6, 7 відповідно для розміщення в них демпфіруючої вставки 8. Хвостовик 4 містить паз 9 прямокутної форми, розташований співвісно з п'яткою, що дозволяє зменшити її жорсткість. Принцип роботи голки такий. При вмиканні круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндру. Крючок 2 та язичок 3 стержня 1, взаємодіючи з пряжею та петлями трикотажного полотна, забезпечують здійснення процесу петлетворення, l = b+h Комп’ютерна верстка М. Ломалова 4 необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до ударного імпульсу, який викликає в тілі голки ударні хвилі напружень. Наявність демпфіруючої вставки 8, розташованої між двома частинами голки в криволінійних виїмках 6, 7, дозволяє погасити ударні хвилі напружень, що виникають при цьому в тілі голки, і зменшити інтенсивність їх розповсюдження від п'ятки 5 до крючка 2 і вузла кріплення язичка 3. Наявність в тілі хвостовика паза прямокутної форми, розташованого співвісно з п'яткою, розміри 1 1 якого вибираються із умови: l = b + h - D; d = D, 3 3 дозволяє зменшити жорсткість п'ятки, що призводить до зменшення величини ударного імпульсу в зоні взаємодії голки з клинами механізму. Все це забезпечує підвищення надійності та довговічності роботи голки і механізму в'язання в цілому. Використання запропонованої конструкції голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки за рахунок зменшення ударних хвиль напружень, що виникають в тілі голки; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
