Теплообмінник, кліматична камера, оснащена теплообмінником, і застосування кліматичної камери

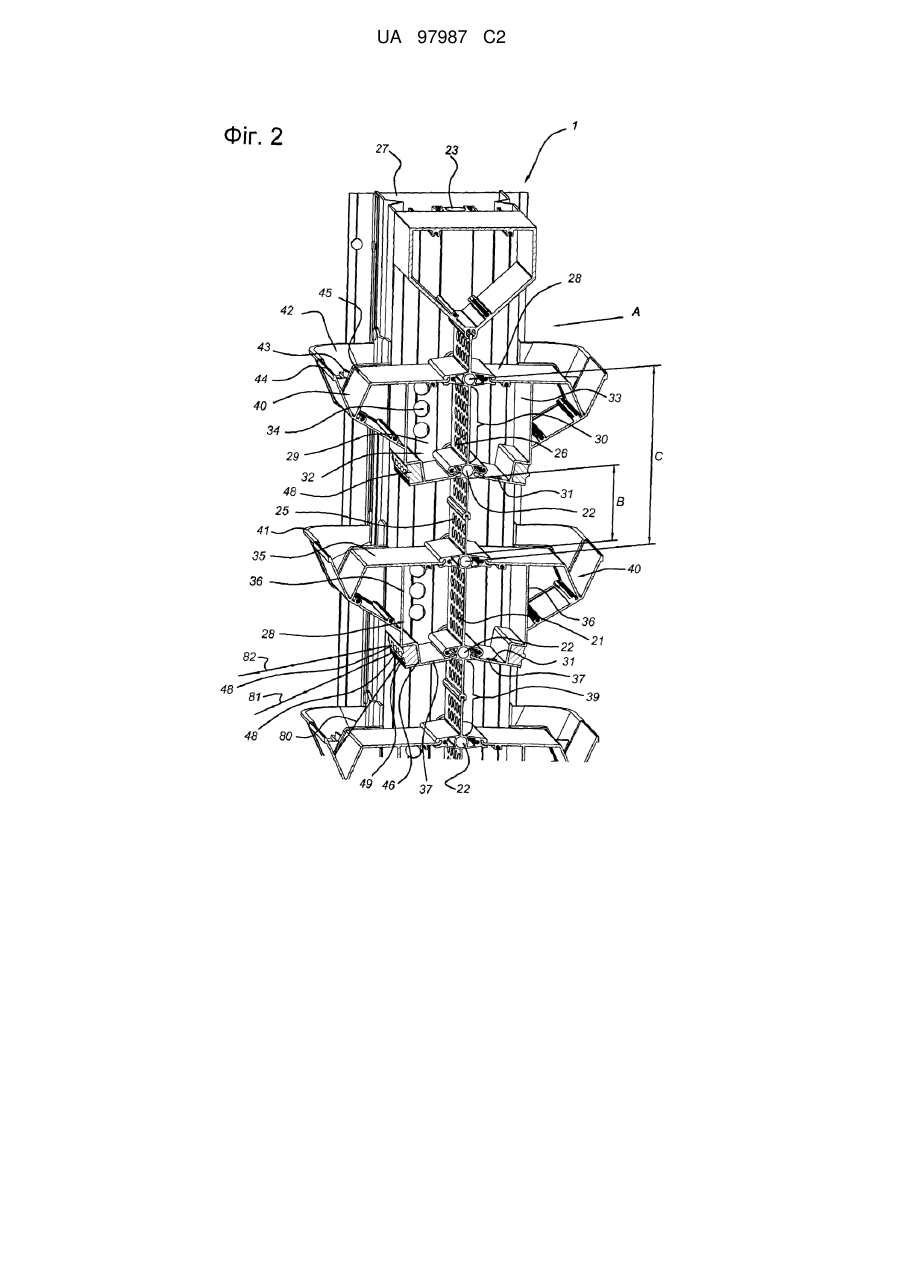

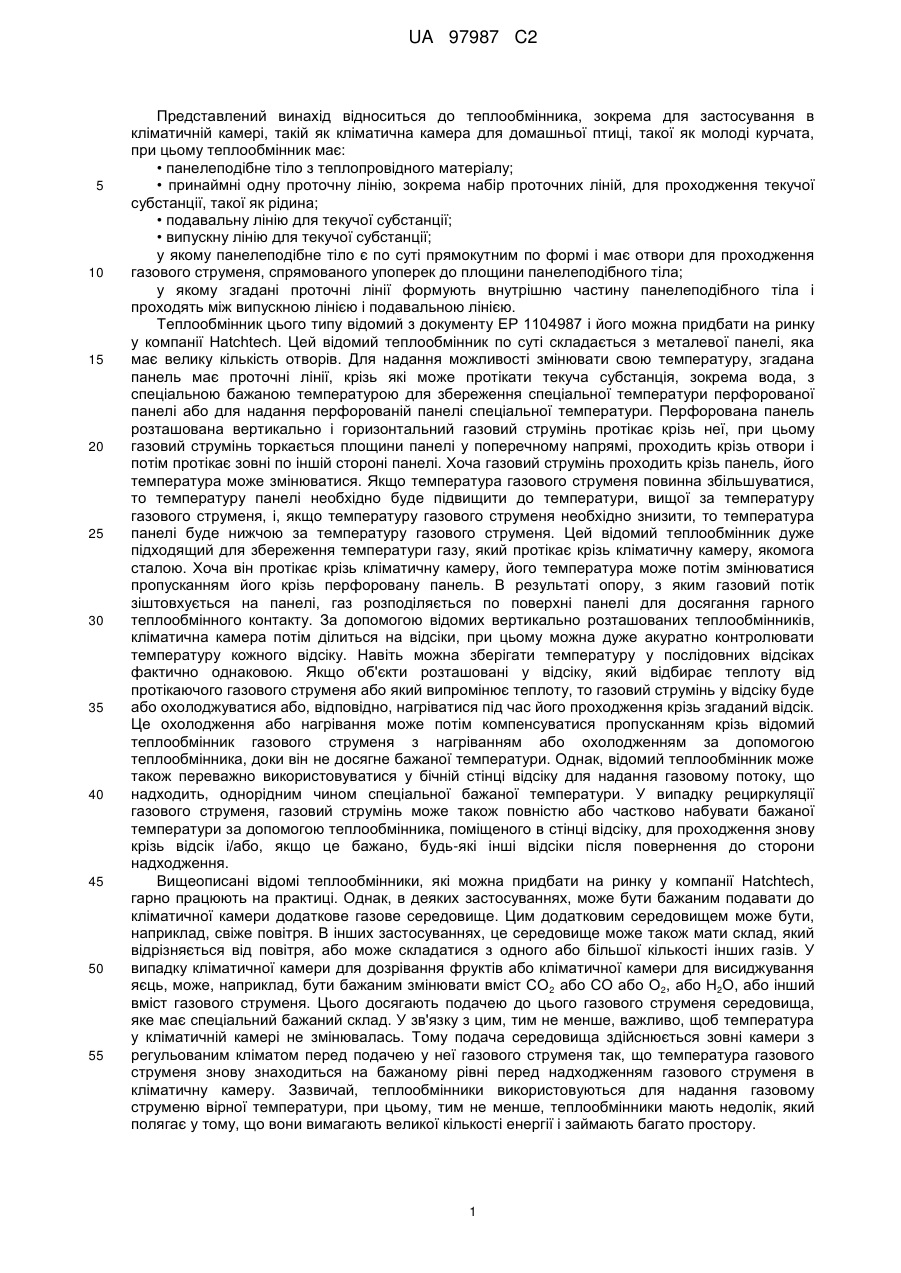

Реферат: Винахід належить до теплообмінника, зокрема для використання в кліматичній камері, а також до кліматичної камери, оснащеної таким теплообмінником. Теплообмінник по суті має панелеподібне тіло (21) з теплопровідного матеріалу, яке має проточні лінії (22, 23, 24) для проходження текучої субстанції. Панелеподібне тіло (21) має отвори (25, 26) для проходження газового струменя (А), спрямованого упоперек до площини панелеподібного тіла. Теплообмінник додатково має канал (27) для подачі газового середовища до набору газових каналів (28). Газові канали (28) проходять паралельно один до одного вздовж панелеподібного тіла (21), і внутрішня частина кожного газового каналу, у кожному випадку, торкається частини панелеподібного тіла (21). Кожен газовий канал (28) додатково має ряд випускних отворів (31), які виконані по його довжині з певним порядком розташування для надання можливості середовищу вливатися у газовий струмінь (А). UA 97987 C2 (12) UA 97987 C2 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 Представлений винахід відноситься до теплообмінника, зокрема для застосування в кліматичній камері, такій як кліматична камера для домашньої птиці, такої як молоді курчата, при цьому теплообмінник має: • панелеподібне тіло з теплопровідного матеріалу; • принаймні одну проточну лінію, зокрема набір проточних ліній, для проходження текучої субстанції, такої як рідина; • подавальну лінію для текучої субстанції; • випускну лінію для текучої субстанції; у якому панелеподібне тіло є по суті прямокутним по формі і має отвори для проходження газового струменя, спрямованого упоперек до площини панелеподібного тіла; у якому згадані проточні лінії формують внутрішню частину панелеподібного тіла і проходять між випускною лінією і подавальною лінією. Теплообмінник цього типу відомий з документу ЕР 1104987 і його можна придбати на ринку у компанії Hatchtech. Цей відомий теплообмінник по суті складається з металевої панелі, яка має велику кількість отворів. Для надання можливості змінювати свою температуру, згадана панель має проточні лінії, крізь які може протікати текуча субстанція, зокрема вода, з спеціальною бажаною температурою для збереження спеціальної температури перфорованої панелі або для надання перфорованій панелі спеціальної температури. Перфорована панель розташована вертикально і горизонтальний газовий струмінь протікає крізь неї, при цьому газовий струмінь торкається площини панелі у поперечному напрямі, проходить крізь отвори і потім протікає зовні по іншій стороні панелі. Хоча газовий струмінь проходить крізь панель, його температура може змінюватися. Якщо температура газового струменя повинна збільшуватися, то температуру панелі необхідно буде підвищити до температури, вищої за температуру газового струменя, і, якщо температуру газового струменя необхідно знизити, то температура панелі буде нижчою за температуру газового струменя. Цей відомий теплообмінник дуже підходящий для збереження температури газу, який протікає крізь кліматичну камеру, якомога сталою. Хоча він протікає крізь кліматичну камеру, його температура може потім змінюватися пропусканням його крізь перфоровану панель. В результаті опору, з яким газовий потік зіштовхується на панелі, газ розподіляється по поверхні панелі для досягання гарного теплообмінного контакту. За допомогою відомих вертикально розташованих теплообмінників, кліматична камера потім ділиться на відсіки, при цьому можна дуже акуратно контролювати температуру кожного відсіку. Навіть можна зберігати температуру у послідовних відсіках фактично однаковою. Якщо об'єкти розташовані у відсіку, який відбирає теплоту від протікаючого газового струменя або який випромінює теплоту, то газовий струмінь у відсіку буде або охолоджуватися або, відповідно, нагріватися під час його проходження крізь згаданий відсік. Це охолодження або нагрівання може потім компенсуватися пропусканням крізь відомий теплообмінник газового струменя з нагріванням або охолодженням за допомогою теплообмінника, доки він не досягне бажаної температури. Однак, відомий теплообмінник може також переважно використовуватися у бічній стінці відсіку для надання газовому потоку, що надходить, однорідним чином спеціальної бажаної температури. У випадку рециркуляції газового струменя, газовий струмінь може також повністю або частково набувати бажаної температури за допомогою теплообмінника, поміщеного в стінці відсіку, для проходження знову крізь відсік і/або, якщо це бажано, будь-які інші відсіки після повернення до сторони надходження. Вищеописані відомі теплообмінники, які можна придбати на ринку у компанії Hatchtech, гарно працюють на практиці. Однак, в деяких застосуваннях, може бути бажаним подавати до кліматичної камери додаткове газове середовище. Цим додатковим середовищем може бути, наприклад, свіже повітря. В інших застосуваннях, це середовище може також мати склад, який відрізняється від повітря, або може складатися з одного або більшої кількості інших газів. У випадку кліматичної камери для дозрівання фруктів або кліматичної камери для висиджування яєць, може, наприклад, бути бажаним змінювати вміст СО 2 або CO або О2, або Н2О, або інший вміст газового струменя. Цього досягають подачею до цього газового струменя середовища, яке має спеціальний бажаний склад. У зв'язку з цим, тим не менше, важливо, щоб температура у кліматичній камері не змінювалась. Тому подача середовища здійснюється зовні камери з регульованим кліматом перед подачею у неї газового струменя так, що температура газового струменя знову знаходиться на бажаному рівні перед надходженням газового струменя в кліматичну камеру. Зазвичай, теплообмінники використовуються для надання газовому струменю вірної температури, при цьому, тим не менше, теплообмінники мають недолік, який полягає у тому, що вони вимагають великої кількості енергії і займають багато простору. 1 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 За допомогою відомого теплообмінника, а також за допомогою теплообмінника згідно з винаходом, обговореним вище, проточні лінії формують цільну частину панелеподібного тіла. Це означає, що вони з'єднані з панелеподібним тілом з можливістю теплообміну так, що, текуча субстанція, яка протікає крізь проточні лінії, може обмінюватися теплотою з панелеподібним тілом для зміни температури останнього. Задачею представленого винаходу є надання вдосконаленого теплообмінника, який робить можливим, між іншим, покращувати роботу кліматичної камери. Вищезгадана задача вирішується згідно з винаходом наданням теплообмінника, зокрема для використання в кліматичній камері, такій як кліматична камера для домашньої птиці, такої як молоді курчата, при цьому теплообмінник має: • панелеподібне тіло з теплопровідного матеріалу; • принаймні одну, проточну лінію, зокрема набір проточних ліній, для проходження текучої субстанції, такої як рідина; • подавальну лінію для текучої субстанції; • випускну лінію для текучої субстанції; у якому панелеподібне тіло є по суті прямокутним по формі і має отвори для проходження газового струменя, спрямованого упоперек до площини панелеподібного тіла; у якому згадані проточні лінії формують цільну частину панелеподібного тіла і проходять між випускною лінією і подавальною лінією, який відрізняється тим, що він додатково має: • принаймні один канал для подачі газоподібного середовища; • набір газових каналів; при цьому газові канали проходять паралельно один до іншого вздовж панелеподібного тіла; при цьому газоподібні канали проходять упоперек до каналу для подачі середовища і з'єднані з останнім; і при цьому кожен газовий канал має ряд випускних отворів, які виконані по його довжині з певним порядком розміщення для надання можливості згаданому середовищу вливатися у згаданий газовий струмінь. Оснащуючи теплообмінник згідно з винаходом каналом для подачі середовища, за допомогою якого газове середовище, яке подається, може подаватися до газового струменя, і рядом газових каналів, які проходять вздовж панелеподібного тіла, середовище, яке подається, може подаватися до газового струменя, коли воно проходить крізь теплообмінник. Для подачі середовища якомога далі до усього газового струменя однорідним чином, кожен газовий канал має ряд випускних отворів, розподілених по довжині останнього, для надання можливості середовищу вливатися у згаданий газовий струмінь. Таким чином, здійснюється подача, у якій середовище розподіляється по поверхні панелеподібного тіла. Проточна(і) лінія(ї) і панелеподібне тіло на практиці будуть виготовлятися з металу, оскільки метали легко передають теплоту. Тим не менше, вони можуть також виготовлятися з інших теплопровідних матеріалів. У цьому випадку, під теплопровідним матеріалом згідно з винаходом розуміють матеріал, який має теплопровідність, що становить принаймні 50Вт/млК, зокрема принаймні 150 Вт/млК, як наприклад 200Вт/млК або більше. Там, де робиться посилання на газ або газовий струмінь у цій заявці, то це буде головним чином повітря або, відповідно, повітряний струмінь, склад якого може бути: • ідентичним до складу навколишнього атмосферного повітря; або • відрізнятися у більшій або меншій мірі від навколишнього атмосферного повітря, оскільки склад, наприклад, був змінений для оптимізації спеціального процесу. Там, де посилання робиться на середовище або газове середовище у цій заявці, це середовище може мати склад, який відрізняється від газу або, відповідно, від газового струменя. Тим не менше, склад середовища може також бути однаковим або приблизно однаковим зі складом газу або, відповідно, газового струменя. Термін "(газове) середовище" в основному використовується у цій заявці для надання можливості відрізняти між собою терміни "газ/газовий струмінь". Згідно з подальшим варіантом виконання, внутрішня частина кожного газового каналу, у кожному випадку, торкається частини панелеподібного тіла. Внаслідок того факту, що внутрішня частина кожного газового каналу, у кожному випадку, торкається частини панелеподібного тіла, панелеподібне тіло може, таким чином, бути бічною стінкою газового каналу і перегородкою у газовому каналі, при цьому, температура середовища, яке подається, може повністю або 2 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 частково доводитися до бажаної температури газового струменя перед входженням середовища в газовий струмінь. Згідно з подальшим варіантом виконання винаходу, бажано, щоб кожен газовий канал містив перший і другий відсік, які простягаються в його поздовжньому напрямі, і у якому така частина панелеподібного тіла, яка торкається внутрішньої частини згаданого газового каналу, формує перегородку, яка розташована у газовому каналі, відокремлює відсіки один від іншого і має вищезгадані отвори; при цьому перший відсік у кожному випадку з'єднаний з каналом для приймання середовища і по суті закритий від навколишнього середовища; при цьому згадані випускні отвори виконані у згаданому другому відсіку у такий спосіб, що згадане середовище, яке подається з каналу для подачі середовища до першого відсіку газового каналу, доходить до другого відсіку за допомогою згаданих отворів у перегородці і залишає згаданий другий відсік для вливання у згаданий газовий струмінь крізь згадані випускні отвори. Кожен газовий канал, таким чином, ділиться на перший відсік і другий відсік, обидва з яких відокремлені один від іншого перегородкою, яка сформована панелеподібним тілом. Ця перегородка має отвори. Середовище подається до першого відсіку каналу, який по суті закритий за виключенням перегородки і з'єднання з каналом для подачі середовища. Перший відсік каналу, таким чином, гарантує те, що середовище, яке подається, легко розподіляється по усій довжині газового каналу для подальшого протікання до другого відсіку каналу крізь отвори і, між тим, для досягання бажаної температури. Потім, середовище має можливість залишати газовий канал з другого відсіку каналу і вливатися у газовий струмінь крізь випускні отвори. Згідно з винаходом, додатково бажано, щоб канал для подачі середовища проходив вздовж краю панелеподібного тіла і кріпився до згаданого каналу. Таким чином, немає потреби оснащувати кожен газовий канал окремим з'єднанням і достатньо передбачити єдине з'єднання для каналу для подачі середовища, а для решти передбачити теплообмінник як повністю попередньо виготовлений блок. Це значно полегшує встановлення теплообмінника. Для покращення подачі середовища до газових каналів, у цьому випадку, бажано згідно з винаходом, щоб теплообмінник мав два із згаданих каналів для подачі середовища, які розташовані вздовж протилежних країв згаданого панелеподібного тіла, і щоб згадані газові канали проходили між цими каналами для подачі газу. Кожен газовий канал може, таким чином, наповнюватися середовищем, яке подається з двох протилежних сторін. Згідно з подальшим варіантом виконання винаходу, бажано, щоб подавальна лінія і/або випускна лінія проходила крізь згаданий канал для подачі середовища. Канали для подачі середовища будуть мати відносно великий поперечний переріз, принаймні, порівняно з подавальною лінією і випускною лінією для текучої субстанції, яка буде зазвичай рідиною. Передбачення подавальної лінії і/або випускної лінії всередині каналу для подачі середовища надає перевагу, яка полягає у тому, що згадана подавальна лінія і/або випускна лінія, таким чином, є захищеними, що робить їх менш схильними до ушкодження і протікань. Подальша перевага полягає в тому, що таким чином одержується теплообмінник, на якому важче осідає і накопичується бруд. Ще подальшою перевагою є те, що температура середовища, може, таким чином, змінюватися за допомогою текучої субстанції вже в каналі для подачі середовища. Для акуратної зміни температури струменя середовища, бажано згідно з винаходом, щоб внутрішня частина кожного газового каналу, у кожному випадку, торкалася зовнішньої частини проточної лінії. Потім середовище може нагріватися або охолоджуватися всередині газового каналу на зовнішній поверхні проточної лінії. Згідно з ще подальшим варіантом виконання винаходу, бажано, щоб газові канали, у кожному випадку, розташовувались на відстані один від іншого і щоб проміжні ділянки панелеподібного тіла, які розташовані між ними і контактують з оточуючою ділянкою, у кожному випадку, мали згадані отвори. В результаті цього газовий струмінь може протікати крізь панелеподібне тіло між газовими каналами. Згідно з ще іншим варіантом виконання винаходу, бажано, щоб кожен газовий канал мав, принаймні, один жолоб, такий як питний жолоб для домашньої птиці, який проходить фактично по усій довжині газового каналу. Таким чином, можна не тільки використовувати теплообмінник для зміни температури в просторі, але й також для зміни вологості у згаданому просторі. Жолоб може заповнюватися водою, яка випаровується. Окрім того, можна використовувати жолоб як питний жолоб, наприклад при використанні в кліматичній камері, де утримується домашня птиця. У випадку використання жолоба як питного жолоба, він зазвичай буде заповнюватися водою, до якої можуть додаватися добавки, такі як харчові добавки або медикамент. Згідно з подальшим варіантом виконання, бажано у цьому випадку, щоб жолоби розташовувались один над іншим, кожен з них мав перший кінець і другий кінець, і, у кожному випадку, кожен з них мав зливний засіб на другому кінці, при цьому зливний засіб відкривається внизу над першим кінцем 3 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 жолоба, розташованого знизу, у такий спосіб, щоб рідина, яка подається на першому кінці верхнього жолоба, проходила послідовно від верхнього жолоба до нижнього жолоба, у кожному випадку наповнювала жолоб, розташований на вищому рівні, і протікала до жолоба, розташованого на нижчому рівні при перевищення рівня наповнення, який визначається, у кожному випадку, переповненням жолоба, розташованого на вищому рівні. Таким чином, одержується система каскадних жолобів, яка може живитися тільки подачею рідини до верхнього жолоба, зокрема води, яка містить одну або більшу кількість добавок. За допомогою теплообмінника згідно з винаходом, який має жолоби, додатково бажано, щоб кожен жолоб мав перший і другий поздовжній край, щоб другий поздовжній край жолоба розташовувався між першим поздовжнім краєм і панелеподібним тілом, щоб другий поздовжній край жолоба формувався верхньою стінкою відповідного газового каналу і щоб перший поздовжній край жолоба розташовувався на вищому рівні, а ніж другий поздовжній край жолоба, і щоб перший поздовжній край жолоба розташовувався на вищому рівні, а ніж другий поздовжній край жолоба так, що коли в жолобі знаходиться перешкода, то рідина здатна долати цю перешкоду за допомогою верхньої стінки згаданого відповідного газового каналу. Це запобігає виникненню ситуації, коли, в разі присутності перешкоди в жолобі, жолоби, які розташовані під згаданим жолобом, не заповнюються рідиною. Згідно з ще іншим варіантом виконання, теплообмінник згідно з винаходом оснащений кріпильними засобами на кожному газовому каналі для кріплення освітлювального приладу. Таким чином, теплообмінник може використовуватися як опора для освітлювальної апаратури, розташованої вздовж нього. Кріпильні засоби у цьому випадку переважно включають вміщувальне гніздо, яке проходить в поздовжньому напрямі газового каналу, для вставляння освітлювального приладу, при цьому згадане вміщувальне гніздо відкривається в навколишнє середовища. У цей спосіб, освітлювальний прилад може кріпитися до теплообмінника простим способом шляхом поміщення, вставляння, защипування або, інакше кажучи, позиціонування останнього у вміщувальному гнізді. Згідно з ще іншим варіантом виконання, кожен газовий канал теплообмінника оснащений не тільки кріпильними засобами для освітлювального приладу, але й також - принаймні одним освітлювальним приладом. В теплообміннику згідно з винаходом, оснащеним освітлювальними приладами, додатково бажано, щоб один або більша кількість освітлювальних приладів, як наприклад усі освітлювальні прилади, мали ряд освітлювальних світлодіодів (LEDs), який проходить вздовж по суті усього газового каналу. Основна перевага використання освітлювальних світлодіодів полягає в тому, що вони відносно малі і мають відносно великий світловий вихід, який може легко регулюватися, наприклад вмиканням або вимиканням одного або більшої кількості світлодіодів освітлювального приладу. При використанні освітлювального приладу з рядом освітлювальних світлодіодів, додатково бажано згідно з винаходом, щоб ряд світлодіодів орієнтувався у такий спосіб, щоб вони освітлювали жолоб, який розташований на нижчому рівні. Таким чином, жолоб може освітлюватися так, що птиця може легко знайти його. Навіть можна вмикати виключно або головним чином ті освітлювальні світлодіоди, які орієнтовані в напрямі до жолобу, який розташований на нижчому рівні, і вимикати інші світлодіоди повністю або частково. У цьому випадку, особливо бажано, щоб деякі з світлодіодів, переважно світлодіоди, які спрямовані на жолоб, який розташований на нижчому рівні, виконувалися для випромінювання червоного світла. Заявник виявив, що червоне світло дуже ефективне при вказуванні птиці розташування жолоба. Таким чином, птиця легше знаходить жолоб без дезорієнтації. Згідно з подальшим варіантом виконання винаходу, подавальна лінія розташована вздовж першої сторони панелеподібного тіла, випускна лінія розташована вздовж другої сторони панелеподібного тіла, при цьому згадані перша і друга сторона проходять паралельно на відстані одна від іншої, і передбачається набір згаданих проточних ліній, які проходять паралельно одна до іншої. Результатом є те, що довжина проточних ліній обмежена шириною панелеподібного тіла, в результаті чого може зберігатися малою різниця температур текучої субстанції на початку і в кінці проточної лінії. Таким чином, можна зберігати різницю температур у різних місцях на панелеподібному тілі відносно малою. Згідно з подальшим аспектом, представлений винахід відноситься до кліматичної камери, такої як кліматична камера для домашньої птиці, зокрема для молодих курчат, у якому кліматична камера має принаймні один відсік, принаймні одна сторона якого утворена теплообмінником згідно з винаходом, який переважно розташований вертикально. Переваги кліматичної камери, оснащеної теплообмінником згідно з винаходом, також стануть очевидними з подальшого опису. Особливо бажано для кліматичної камери згідно з винаходом, щоб вона мала, принаймні, два відсіки, які відокремлені один від іншого теплообмінником згідно з 4 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 винаходом, який переважно розташований вертикально. Таким чином, можливо не тільки повертати газовий струмінь, який спрямовується упоперек до теплообмінника(ів), і переважно горизонтально, з протіканням крізь кліматичну камеру та досяганням бажаної температури в місці переходу від одного відсіку до іншого, але й також відновлювати його бажаний склад, якщо він повинен змінюватися під час проходження крізь відсік, або може бути просто змішувальним середовищем у формі свіжого повітря кожен раз, коли газовий струмінь надходить в наступний відсік камери. Кліматична камера згідно з винаходом, зокрема, оснащена вентиляційними засобами, виконаними для формування газового струменю, який спрямовується упоперек до панельного тіла одного або більшої кількості теплообмінників згідно з винаходом, поміщених у згадану кліматичну камеру, при цьому газовий струмінь переважно спрямовується горизонтально. За допомогою кліматичної камери згідно з винаходом, додатково бажано, щоб випускні отвори відкривалися у навколишньому середовищі, тобто у просторі з регульованим кліматом, утвореному кліматичною камерою, на тих сторонах панельного тіла, куди переважно спрямовується горизонтальний газовий струмінь. Це гарантує те, що середовище, яке подається, і горизонтальний газовий струмінь гарно перемішуються. Це перемішування стимулюється додатково отворами в панельному тілі під час проходження газового струменя і середовища, що подається. З одного боку, для досягання гарного перемішування середовища і газового струменя і, з іншого боку, для уникнення занадто сильного збурення газового струменя, бажано, згідно з винаходом, щоб напрям відкривання випускних отворів був по суті поперечним до поздовжнього напряму пропускних каналів і паралельним до панелеподібного тіла. Згідно з подальшим варіантом виконання винаходу, кожен відсік камери додатково має, принаймні, один комплект ящиків для продуктів, які повинні зберігатися в обумовленому середовищі, таких як домашня птиця або фрукти, з висотою кожного ящика, яка відповідає відстані між центрами, на якій розташовані газові канали один відносно іншого у такий спосіб, щоб кожен шар ящиків комплекту ящиків можна було легко заповнювати середовищем по відповідному газовому каналу. Це гарантує те, що середовище, яке подається, може досягати кожного окремого ящика, що призводить до однорідного розподілу у кліматичній камері. За допомогою кліматичної камери згідно з винаходом, у якій розташований теплообмінник з жолобами у відповідності з винаходом, бажано, згідно з винаходом, щоб кожен ящик вздовж бічної стінки мав, починаючи від дна, нижню вертикальну стінку, частину, яка орієнтована назовні від верху нижньої вертикальної стінки, і верхню стінку, яка орієнтована вертикально із зовнішнього краю орієнтованої назовні частини, щоб орієнтовані назовні частини кожного ящика в комплекті, у кожному випадку, розташовувались над ящиком і мали питні проходи таких розмірів, щоб, з одного боку, птиця могла пити з жолоба, але, з іншого боку, не могла вибратися з ящика крізь прохід. Розмір голови курчат зазвичай становить 1 - 2 см. Під час інкубування, розмір голови курчати становить приблизно 12 мм і після п'яти днів розмір голови становить приблизно 20 мм. Тому, найменша ширина згаданих питних проходів буде становити більше ніж 20 мм. Однак, ширина згаданих питних проходів не повинна бути занадто великою, оскільки курча буде потім проходити крізь них усім своїм тілом. У випадку молодих курчат, найменша ширина питних проходів буде, тому, меншою за приблизно 30 мм. Питні проходи можуть, таким чином, мати ширину, що становить приблизно 22 мм. Згідно з подальшим варіантом виконання винаходу, бажано, у випадку кліматичної камери з ящиками, щоб дно кожного ящика мало форму ґратки із знімною основною плитою, розташованою знизу, для збирання посліду. Основна плита перешкоджає птиці кидати послід з ящика, який розташований у вищому положенні над землею, на птицю у ящику, який розташований у нижчому положенні. Передбачення ґратки над основною плитою перешкоджає птиці ходити навколо своїх власних екскрементів, оскільки птиця може ходити по гратці. Виготовляючи основну плиту знімною, ящик можна легко і ефективно чистити. Після цього, основна плита може видалятися і ящик може чиститися без наявності основної плити, наприклад пульверизаційною чисткою, необов'язково дезинфікуючим засобом. Основна плита може потім очищатися окремо або викидатися. У цьому випадку, додатково бажано, щоб знімна основна плита розташовувалась на відстані 5 мм - 50 мм під граткою для полишення зазору. Результатом є те, що послід може покривати основну плиту під граткою. На практиці, було виявлено, що птиця схильна кидати послід в основному в одному спеціальному місці. Якщо не передбачено зазору, то це повинно призводити до полишення посліду у згаданому місці, що повинно призводити до появи купи і, таким чином, означатиме, що птиця повинна ходити або сідати у власні екскременти. 5 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 Окрім того, дуже бажано згідно з винаходом, щоб знімна основна плита виготовлялась з матеріалу, здатного до біодеградації, такого як здатна до біодеградації целюлоза, наприклад папір або картон. Якщо основна плита виготовляється з такого здатного до біодеградації матеріалу, то вона може викидатися або оброблятися разом з послідом без необхідності видаляти з неї послід. Згідно з подальшим варіантом виконання, бажано, щоб нижня сторона ґратки мала увігнуту/опуклу форму. Це покращує розташування посліду на основній плиті, оскільки існує трохи більше простору в центрі. Згідно з подальшим варіантом виконання винаходу, дно кожного ящика має опорні ніжки так, що, при поміщенні ящика на плоску поверхню і видаленні основної плити, нижня сторона ґратки розташована на відстані, принаймні, приблизно 5 мм -15 мм над згаданою поверхнею. Таким чином, можна рухати гратку без основної плити, але з птицею, за допомогою конвеєрної стрічки або іншої подавальної системи. Опорні ніжки, у цьому випадку, перешкоджають курчатам торкатися поверхні (конвеєрної стрічки або подавальної системи) своїми лапами або пальцями, оскільки остання може призводити до ушкодження лап птиці/курчат. Згідно з ще додатковим варіантом виконання кліматичної камери згідно з винаходом, дві протилежні бічні стінки кожного ящика мають вентиляційні проходи, які мають такі розміри, що голови молодих курчат не можуть пройти крізь них. Вентиляційні проходи на протилежних бічнихстінках гарантують те, що газовий струмінь може проходити крізь ящик. У курчат розмір голови зазвичай становить 1 - 2 см так, що найменша ширина вентиляційних проходів буде потім становити приблизно 0,5 - приблизно 2 см. При інкубуванні, голова (молодого) курчати має розмір, що становить приблизно 12 мм, і після 5 днів воно має розмір голови, що становить приблизно 20 мм. На основі цих молодих курчат, ширина вентиляційних проходів буде потім становити 9-11 мм і переважно приблизно 11мм для стимулювання якомога інтенсивнішої циркуляції. Для надання можливості годування домашньої птиці, зокрема курчат, додатково бажано згідно з винаходом, щоб кожен ящик мав годувальний жолоб, який переважно проходить упоперек до площини панелеподібного тіла. Орієнтуючи годувальний жолоб в напрямі, який орієнтований упоперек до площини панелеподібного тіла, цей годувальний жолоб якомога менше перешкоджатиме циркуляції газового струменя крізь ящик. Згідно з подальшим варіантом виконання кліматичної камери згідно з винаходом, ця кліматична камера має по суті замкнений простір з коридором, який має, на одній стороні або на обох сторонах, ряд з одним або більшою кількістю, зокрема з 2, 3, 4, 5, 6 або більшою кількістю згаданих відсіків, до кожного з яких можна мати доступ із згаданого коридору крізь двері. Оснащуючи кліматичну камеру коридором, можна досягати відсіків камери крізь згадані двері з простору, який також належить кліматичній камері, тобто з коридору. Таким чином, збурення контрольованих умов у відсіках кліматичної камери можуть послаблюватися, якщо необхідно мати доступ до відсіку камери під час використання. У цьому випадку, додатково бажано згідно з винаходом, щоб розміри коридору і дверей були такими, щоб згаданий комплект ящиків міг переміщатися крізь коридор, міг поміщатися у згаданий відсік камери з коридору крізь двері і міг переміщатися із згаданого відсіку камери в коридор крізь двері. Це робить можливим поміщати увесь комплект ящиків у відсік камери і також знову повністю виймати його з камери. Потім не має потреби поміщати ящики у відсік камери один за іншим і поміщати їх один на інший для формування стосу або для виймання їх з відсіку камери один за іншим. Додатково бажано для кліматичної камери згідно з винаходом, щоб вона мала вентиляційну систему, яка розроблена для транспортування газу з одного кінця кожного ряду крізь ряди відсіків камери до іншого кінця кожного ряду в першому горизонтальному напрямі і для транспортування цього газу назад до першого кінця кожного ряду від згаданого іншого кінця кожного ряду крізь коридор у другому горизонтальному напрямі, який протилежний до першого горизонтального напряму. Таким чином, з одного боку, якщо повністю не усувається, то послаблюється потреба в окремих зворотних каналах для газу, які повинні мати по суті великі розміри, і, з іншого боку, гарантується, що в коридорі превалюватимуть приблизно ті ж самі контрольовані умови що й у відсіках камери. Якщо двері у відсік камери відкриті зі сторони коридору, то буде мати місце мале збурення контрольованих умов у відсіку камери. Згідно з подальшим аспектом, винахід відноситься до використання кліматичної камери згідно з винаходом для курчат, зокрема молодих курчат, вік яких становить менше ніж 5 днів, зокрема менше ніж 3 або 2 дні. Більш точно, винахід відноситься до використання кліматичної камери згідно з винаходом для курчат, зокрема молодих курчат з віком 0 (0=нуль) днів (0 днів означає з моменту інкубації до віку менше ніж 24 години) або 1 день (1 день означає вік 24 - 48 6 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 годин). Це не перешкоджає курчатам, які були поміщені в кліматичну камеру згідно з винаходом, віком від 0 днів, залишатися в ній до віку 5 днів або навіть 10 днів. Представлений винахід буде описуватися нижче більш детально з посиланням на приклад, зображений схематично на кресленні, на якому: • Фіг. 1 зображає вид в перспективі теплообмінника згідно з винаходом; • Фіг. 2 зображає вид в перспективі поперечного перерізу частини теплообмінника з Фіг. 1; • Фіг. З зображає вид збоку поперечного перерізу частини теплообмінника з Фіг. 1 разом з частиною комплекту ящиків; • Фіг. 4 зображає досить схематично вид зверху кліматичної камери згідно з винаходом; • Фіг. 5 зображає вид зверху поздовжньої секції кліматичної камери згідно з Фіг. 4, яка оглядається вздовж стрілок V на Фіг. 4; • Фіг. 6 зображає вид в перспективі ящика з комплекту ящиків, як це зображено на Фіг. 3; • Фіг. 7 зображає перший вид зверху поздовжньої секції ящика з Фіг. 6, якаоглядається вздовж стрілок VII на Фіг. 6; і • Фіг. 8 зображає другий вид зверху поздовжньої секції ящика з Фіг. 6, який оглядається вздовж стрілок VIII на Фіг. 6. Фіг. 1, 2 і 3 зображають теплообмінник згідно з винаходом. Цей теплообмінник сконструйований навколо панелеподібного тіла 21, яке має одну або більшу кількість проточних ліній 22. Панелеподібне тіло 21 має отвори 25 і 26. Ці отвори роблять можливим проходження газового струменя (стрілка А) крізь панелеподібне тіло 21 в напрямі, орієнтованому упоперек до панелеподібного тіла 21. Подібно до радіатора, панелеподібному тілу 21 може надаватися спеціальна температура за допомогою текучої субстанції, яка протікає крізь одну або більшу кількість проточних ліній. Одна або більша кількість проточних ліній проходять між подавальною лінією і випускною лінією для згаданої текучої субстанції. Панелеподібне тіло і проточні лінії будуть зазвичай виготовлятися з металу і формувати цільну частину одна з іншою (наприклад, приварюванням одна до іншої, припаюванням одна до іншої або екструдуванням ліній і тіла за одну операцію для формування єдиного екструзійного профілю). Такий теплообмінник, як описаний вище з посиланням на Фіг. 1, 2 і 3, також можна побачити на Фіг 3 і 4 документа WO 00/08922. Згідно з винаходом, цей (відомий) теплообмінник додатково має, зокрема, газові канали 28. Газові канали 28 проходять паралельно один до одного вздовж панелеподібного тіла 21. Газові канали 28 живляться одним або більшою кількістю каналів 27 для подачі середовища і з'єднані з ними пропускними отворами 34. Як можна побачити на Фіг. 1, трубчастий канал 27 для подачі середовища розташований вздовж протилежних сторін панелеподібного тіла 21 так, що газові канали 28 можуть живитися середовищем одночасно з двох сторін. Газові канали 28 проходять між останнім в поперечному напрямі до каналів 27 для подачі середовища. Газові канали 28 розташовані на відстані С між їх центрами один від іншого у такий спосіб, що, у кожному випадку, одна проміжна ділянка 39 панелеподібного тіла 21 залишається незайнятою між двома газовими каналами 28, розташованими один над іншим. У цьому варіанті виконання, висота В цієї проміжної ділянки 39 може, наприклад, становити 7 - 10 см, як, наприклад, приблизно 8,5 см. Газовий струмінь А може проходити крізь панелеподібне тіло 21 за допомогою отворів 25 у цій проміжній ділянці 39. Кожен газовий канал 28 має внутрішню частину 29, яка обмежена верхньою стінкою 35, нижньою стінкою 37 і двома бічними стінками 36. Панелеподібне тіло 21 у кожному випадку подовжується частиною 30 крізь газовий канал 28, яка формує перегородку, яка ділить газовий канал 28 на перший відсік 32 і другий відсік 33. Обидва відсіки проходять вздовж усієї довжини газового каналу 28 і, у цьому випадку, мають однаковий розмір і форму. Однак, відсіки каналу не повинні мати однаковий розмір і форму. Також можна передбачити тільки один відсік, якщо панелеподібне тіло обмежує бічну стінку газового каналу, наприклад, коли частина 30 була видалена, наприклад, або коли газовий канал поміщений на або поблизу панелеподібного тіла зовні останнього. Для гарантії того, що середовище, яке подається по газовим каналам 28, витікатиме вздовж панелеподібного тіла 21, з покриванням оточуючої ділянки, зокрема, у формі газового струменя, спрямованого упоперек до панелеподібного тіла 21, кожен газовий канал 28 має випускні отвори 31, виконані по його довжині в певному порядку. Змінюючи розмір цих випускних отворів 31 і/або відстань між сусідніми випускними отворами 31, може досягатися рівномірна подача середовища вздовж усієї довжини газового каналу 28. У варіанті виконання, зображеному на Фіг. 1, 2 і 3, у кожному випадку, тільки у другому відсіку 33 каналу виконані випускні отвори 31, а перший відсік каналу по суті закритий за виключенням пропускних отворів 34 і отворів 26. Це надає перевагу, яка полягає в тому, що середовище, яке подається, поширюється по довжині 7 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 газового каналу у першому відсіку, тоді як, між іншим, температура змінюється (тобто, зростає або знижується) температурою частини 30 панелеподібного тіла, яка функціонує як перегородка, потім протікає до другого відсіку крізь отвори 26 у згадану частину 30, яка функціонує як перегородка, тоді як, між іншим, температура середовища знову змінюється, а потім протікає до випускних отворів крізь другий відсік, тоді як температура середовища у цьому випадку, між іншим, знову сильно змінюється. Канали 27 для подачі середовища розміщені вздовж протилежних країв панелеподібного тіла 21 і прикріплені до них. Таким чином, теплообмінник може виготовлятися як модульний блок, у якому при установці повинні кріпитися тільки два канали для подачі середовища. Окрім того, подавальна лінія 23 і випускна лінія 24 для текучої субстанції розміщена всередині каналів для подачі середовища. На практиці, це може досягатися відносно легко без суттєвого збільшення розмірів каналів для подачі середовища. Після цього, текуча субстанція буде головним чином текучою субстанцією, такою як вода, так, що ці лінії 23 і 24 можуть бути відносно малими порівняно з каналом для подачі газового середовища. Інша перевага полягає в тому, що канал для подачі середовища, таким чином, захищає лінію 23 і/або 24 від ушкодження і що температура середовища може змінюватися, якщо бажано нагріванням або охолодженням за допомогою лінії 23 і/або 24, коли воно проходить крізь канал для подачі середовища. Як можна побачити на Фіг. 2 і 3, внутрішня частина 29 кожного газового каналу 28 торкається зовнішньої частини 38 проточної лінії 22 як на верхній стінці 35 так і на нижній стінці 37. Це покращує теплообмін між текучою субстанцією і середовищем. Згідно з подальшим варіантом виконання, кожен газовий канал 28 теплообмінника 1 згідно з винаходом має жолоб 40, який має перший кінець 41 і другий кінець 42. Ці жолоби 40 можуть використовуватися для зволоження шляхом наповнення їх рідиною, зокрема водою, і надання можливості їй випаровуватися. При використанні в кліматичній камері, яка містить птицю, ці жолоби 40 можуть також використовуватися як питні жолоби. Для простого заповнення жолобів 40 рідиною, останні, зокрема, мають зливний засіб 43 біля другого кінця, а жолоби встановлені в шаховому порядку один над іншим, при цьому у кожному випадку другий кінець 42 жолоба 40 розміщений на вищому рівні над першим кінцем 41 жолоба 40, розташованого на нижчому рівні. Рідина може потім подаватися на першому кінці 41 верхнього жолоба, буде потім наповнювати верхній жолоб до рівня наповнення, визначеного зливним засобом, потім наповнюватиме жолоб, розташований знизу, до рівня наповнення, визначеного його зливним засобом, і так далі, доки нижній жолоб також не буде заповнений. Для гарантії того, щоб рідина протікала до кожного наступного жолоба і перешкоджала затопленню, у цьому випадку в жолобі передбачається перешкода, при цьому перший поздовжній верхній край 44 жолоба вищий за другий поздовжній верхній край 45 жолоба, який ближче розташований до панелеподібного тіла 21, а верхня стінка 35 газового каналу 28, у кожному випадку, проходить до другого поздовжнього верхнього краю 45 жолоба. Потім рідина може долати перешкоду за допомогою верхньої стінки 35. На Фіг. 2 і 3, кожен газовий канал додатково має, якщо це бажано, кріпильні засоби, такі як вміщувальне гніздо 46, для кріплення освітлювального приладу 47 (зображений тільки на Фіг. 2). Цей освітлювальний прилад 47 має ряд, який має набір освітлювальних світлодіодів (LEDs) 48, 49 (LED = світлодіод). Тут, декілька світлодіодів 49, у кожному випадку, спрямовані до нижнього жолоба 40 (стрілка 80 на Фіг. 2) для освітлювання останнього. Заявник виявив, що, коли жолоби 40 є питними жолобами для домашньої птиці, зокрема для курчат, то бажано, щоб ці світлодіоди випромінювали червоне світло. Потім птиця може легко знаходити питний жолоб. Інші світлодіоди 48 можуть спрямовуватися в різних напрямах (стрілки 81 і 82 на Фіг. 2) для забезпечення однорідного освітлення і запобігання осліплення птиці. Теплообмінник 1 згідно з винаходом може переважним чином використовуватися в кліматичній камері. Це може бути кліматична камера різних типів. Можна, між тим, розглядати кліматичну камеру для дозрівання фруктів, кліматичну камеру для висиджування яєць і кліматичну камеру для розведення тварин, зокрема дуже молодих тварин, таких як курчата, вік яких становить менше ніж 4 дні або 0 або 1 день. Такі дуже молоді тварини, як наприклад, зокрема курчата, все ще не здатні дуже гарно контролювати температуру власного тіла. Для гарного розведення їх, важливо, щоб вони утримувались при наперед встановленій температурі, яка залежить від виду тварини, зокрема під час початкової фази після виведення (народження), і для дуже точного контролю цієї температури (тобто з точністю ± 1°С, переважно з точністю ± 0,5°С або з більшою точністю, такою як ± 0,2°С або менше). Згідно з винаходом, під кліматичною камерою головним чином розуміють пристрій, який має внутрішній простір, який може контролювати температуру всередині і навколо з точністю ± 1°С, переважно з точністю ± 8 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 0,5°С, або з більшою точністю, такою як ± 0,2°С або менше (тобто, найбільша різниця температур між двома точками у згаданому просторі буде становити щонайбільше величину згаданої «точності»). Контроль температури з такою точністю також часто бажаний при дозріванні фруктів, висиджуванні яєць і в інших залежних від температури процесах. У такому випадку, використовується кліматична камера, стінки якої ізолюються і у внутрішньому просторі якої може підтримуватися деяке бажане середовище з регульованим кліматом. Фіг. 4 і 5 досить схематично зображають таку кліматичну камеру 3, яка, у цьому випадку, передбачена, зокрема, для розведення курчат, які тільки що вилупилися. Ця кліматична камера сформована зовні теплоізоляційними бічними стінками 14, теплоізоляційною стелею 16 і підлогою 15, яка переважно також теплоізольована. Кліматична камера 3 має, принаймні, один відсік 4, у якому продукт, який повинен утримуватися або зберігатися за обумовлених умов, як, наприклад, коли туди поміщаються курчата. В зображеному прикладі, присутні два ряди з п'ятьма відсіками 4 камери в кожному з них. Ряди розташовані на кожній стороні коридору 5 і до них можна отримати доступ з коридору 5 крізь двері 9. Вхід і вихід з кліматичної камери 3 можливий за допомогою, принаймні, однієї двері 10, 11. У цьому прикладі, двері 10 розташовані на одному кінці коридору, який передбачений, зокрема, для потрапляння в коридор 5 кліматичної камери, а двері 11 розташовані на іншому кінці, який передбачений, зокрема, для полишення коридору 5 кліматичної камери. На одному кінці кожного ряду відсіків 4 камери, впускна камера 12 у кожному випадку передбачена для введення кондиціонованого газу, такого як повітря, у верхній відсік 4 камери, а випускна камеру 13 у кожному випадку передбачена на іншому кінці кожного ряду відсіків 4 камери для збирання газу, який надходить з нижнього відсіку 4 камери. Хоча цього не вимагається, з енергетичної точки зору бажано послідовно подавати газ з випускної камери 13 назад у впускну камеру. Газ може подаватися назад вздовж верхньої частини відсіків камери, як це показано в документі WO 00/08922. Однак, цей спосіб вимагає багато простору і більш бажано подавати газ назад по коридору 5, як це показано на Фіг. 4 за допомогою стрілок G. Це призводить до значного зменшення кількості необхідного простору. Окрім того, інший його результат полягає в тому, що коридор 5 також кондиціонується, хоча трохи менше ніж відсіки 3 камери так, що можна відкривати двері 9 відсіку камери під час використання із спричиненням мінімального збурення клімату. На Фіг. 4, транспортувальний струмінь продуктів, які обробляються в кліматичній камері, як наприклад курчата, вказаний за допомогою стрілок К. Продукти переважно випускаються крізь двері 11 і переважно подаються крізь двері 10, 11, оскільки сторона подачі може, таким чином, зберігатися відносно чистою, що перешкоджає забрудненню. Відсіки цієї кліматичної камери мають на протилежних сторонах теплообмінники. Сторона втікання відсіку камери, яка розташована найвище, у кожному випадку, обмежена теплообмінником 7, сторона витікання найнижче розташованого відсіку камери, у кожному випадку, обмежена теплообмінником 8 і сусідні відсіки камери, у кожному випадку, розділені теплообмінником 1. Ці теплообмінники 1, 7 і 8 можуть бути по суті ідентичними між собою, проте беручи до уваги той факт, що теплообмінники 7 і 8 обмежують відсік камери тільки з однієї сторони, для фахівців у цій галузі буде очевидним, що ці теплообмінники 7 і 8 можуть також мати різну конструкцію, зокрема на стороні, яка віддалена від відсіку 4 камери. Теплообмінники 1, 7 і 8 складаються з панелеподібного тіла 21, яке має отвори 25 і 26, а також з проточних ліній 22. Газовий струмінь, який проходить крізь відсіки камери і отвори у панелеподібному тілі 21, у цьому випадку вказані за допомогою стрілок L. Вентиляційні засоби 50, такі як вентилятори, у цьому випадку забезпечують збереження газового струменя. Ці вентиляційні засоби можуть як такі встановлюватися в різних місцях, проте будуть зазвичай встановлюватися у впускній камері 12 і/або випускній камері 13. Що стосується кліматичної камери, як вона була описана до цих пір з посиланням на Фіг. 4 і 5, абсолютно не потрібно передбачати в теплообміннику газові канали, хоча це має перевагу у накопичуванні енергії. Спосіб, у який газ рециркулюється крізь коридор, який має, принаймні, один відсік камери на одній або обох сторонах, і спосіб, у який газ вводиться у згаданий відсік камери крізь впускну камеру 12 і випускається крізь випускну камеру 13, як такий формує додатковий винахід, на який заявник резервує усі права. Цей додатковий винахід може коротко характеризуватися додатково за пп. 19-21 одним або більшою кількістю теплообмінників згідно з преамбулою п. 1 формули винаходу (тобто, без відмітної частини п. 1 формули винаходу). Відмітна частина п. 1 формули винаходу, а також залежні пункти 2-18 і 22-36 формули винаходу у цьому випадку є додатковими переважними варіантами виконання. Як зазначено вище, заявник резервує усі права, які відносяться до такої кліматичної камери, такі як право подавати виділену заявку на патент. 9 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як зазначено вище, кліматична камера 3 згідно з винаходом, зокрема, оснащена теплообмінниками 1, 7 і 8, як описано в різних подальших варіантах виконання з посиланням на Фіг. 1, 2 і 3. 1, 2, 3 або більша кількість рядів 6 комплекту ящиків 2 поміщена у кожен відсік камери. Зокрема, це буде становити 1 або 2 ряди комплектів ящиків, як наприклад два ряди 6 комплектів ящиків, як це схематично зображено в центральному відсіку камери на Фіг. 5. В залежності від глибини, яка спостерігається під прямим кутом до площини креслення з Фіг. 5, кожен відсік 4 камери і довжина, яка спостерігається в напрямі подвійної стрілки Μ з Фіг. 6, кожен ряд 6 комплектів ящиків може містити один або більшу кількість комплектів ящиків. На Фіг. 6, 7, 8 і Фіг. 3, якщо теплообмінники 1, 7 і 8 оснащені питними жолобами 40, то кожен ящик переважно має висоту Н, яка відповідає відстані С між центрами газових каналів 28 і питних жолобів 40. Окрім того, в ящику 2 потім виконуються питні проходи 54 на одній стороні, яка примикає до питного жолобу 40 так, що птиця, зокрема курчата, можуть пити з жолоба 40. Ці питні проходи 54 можуть виконуватися у вертикальній бічній стінці ящика. Однак, особливо вигідно оснастити таку сторону ящика 2, яка примикає до питного жолоба, починаючи з дна, нижньою вертикальною стінкою 51, стінкою 52, яка орієнтована назовні від верхньої частини нижньої вертикальної стінки 51, і верхньою стінкою 53, яка орієнтована вертикально від зовнішнього краю орієнтованої назовні стінки 52. Орієнтована назовні стінка 52 кожного ящика 2, у кожному випадку, розташована над жолобом 40 і має питні проходи 54, які проходять до нижньої вертикальної стінки 51 для покращення зручності пиття. Ці питні проходи 54, з одного боку, мають такі розміри, що птиця може пити з жолоба, проте, з іншого боку, не може вибратися з ящика 2 крізь питний прохід 54. Ширина Ε питних проходів, у цьому випадку, становить приблизно 22 мм так, що курчата можуть просовувати свою голову крізь них, але їх тіло є занадто великим для проходження крізь них. Нижня вертикальна стінка 51 формує певного типу рейку, яка перешкоджає курчатам виштовхувати один іншого над жолобом і гарантує вірний рівень для пиття. Як вказівка, для молодих курчат нижня вертикальна стінка 51 може, у цьому випадку, мати висоту, що становить приблизно 50 мм - 55 мм, а верхня вертикальна стінка 53 може, у цьому випадку, мати висоту, що становить приблизно 90 мм -110 мм. Для гарантії можливості для газового струменя А проникати крізь ящик 2 згідно з винаходом, ящик 2 має на двох протилежних сторонах вентиляційні отвори, які орієнтовані під прямим кутом до газового струменя А для надання можливості проходження газового струменя А. Ці вентиляційні отвори мають ширину F (дивіться Фіг. 7), яка є такою, що тварини, зокрема курчата, не можуть вибратися крізь них. Ширина F є переважно такою, що тварини не можуть висунути свою голову з ящика. Для надання можливості годування тварин, таких як вищезгадані курчата, ящик 2 згідно з винаходом має жолоб 60 для годування. Для надання можливості газу протікати крізь ящик 2 у такий спосіб, який є якомога безперешкодний, цей жолоб 60 для годування розташований вздовж сторони ящика 2, яка орієнтована під прямим кутом до сторони, вздовж якої розташовані питний жолоб 40, принаймні питні проходи 54. Жолоб 60 для годування має відомим способом перегородку 62, яка відокремлює отвір 61 для наповнення від живильного отвору 63, який розташований на нижчому рівні. Згідно з подальшим аспектом винаходу, дно ящиків виконане у вигляді ґратки 56 із знімною основною плитою 55, встановленою знизу. Ця основна плита переважно виготовлена з матеріалу, який містить целюлозу, таку як картон. Основна плита 55 може потім перероблятися на відходи і викидатися разом з послідом як одноразовий продукт. Більш загально, бажано згідно з винаходом, щоб основна плита виготовлялась із здатного до біодеградації матеріалу, такого як здатний до біодеградації пластик або здатний до біодеградації картон. Ця основна плита 55, зокрема, розташована на відстані D, що становить 5 мм - 50 мм, під граткою 56. На Фіг. 8, ця основна плита 55 може поміщатися у ящик і вийматися з нього ковзанням в напрямі подвійної стрілки N. Для цього, ящик 2 має знизу два ребра 65 і 66, між якими розташоване гніздо, у яке можуть вставлятися протилежні краї основної плити. При встановленні в стос, ніжки 67 ящика 2, які розташовані знизу, у кожному випадку забезпечують опору для основної плити 55 ящика 2, розташованого зверху. Нижня сторона ґратки, зокрема, виконана опуклою в напрямі до верхньої частини. Для надання можливості безпечно рухати цей ящик 2 по конвеєрній стрічці без основної плити 55, але з курчатами 100 або іншими тваринами без ушкодження ніг або пальців тварин, бажано, згідно з винаходом, щоб ящик 2 мав на нижній стороні опорні ніжки 58, які забезпечують мінімальну відстань D, що становить 5-15 мм, між нижньою стороною ґратки 56 і поверхнею. Для перешкоджання прогинанню ґратки, вона має на нижній стороні ребра 59 жорсткості. Слід відзначити, що комплект ящиків для молодих тварин, таких як курчата, описаний у цьому розділі, формує сам по собі додатковий винахід, для якого заявник резервує 10 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 усі права. Цей додатковий винахід може, незалежно від того, що було описано у цій заявці стосовно ящика, характеризуватися як: Блок, який має набір ящиків, які необов'язково містять тварини, такі як курчата, при цьому кожен ящик має дно, яке виконане у вигляді ґратки 56, яка має знімну основну плиту 55, встановлену знизу для збирання посліду. Пункти 27-30 формули винаходу цієї заявки є додатковими особливими варіантами виконання блоку, описаного у цей спосіб. Цей додатковий винахід, окрім того, відноситься до окремого ящика, як це описано вище у цьому розділі. Як вказано вище, заявник резервує усі права стосовно такого комплекту ящиків і відносно такого окремого ящика, такі як право подавати виділену заявку на патент. Перелік позиційних позначень 1 = теплообмінник 2 = ящик 3 = кліматична камера 4 = (камера) відсік у кліматичній камері 5 = коридор в кліматичній камері 6 = комплект ящиків 7 = теплообмінник 8 = теплообмінник 9 = двері 10 = двері 11 = двері 12 = впускна камера 13 = випускна камера 14 = вертикальна зовнішня стінка кліматичної камери 15 = підлога кліматичної камери 16 = стеля кліматичної камери 21 = панелеподібне тіло 22 = проточна лінія 23 = проточна живильна лінія 24 = проточна випускна лінія 25 = отвір 26 = отвір 27 = канал для подачі середовища 28 = газовий канал 29 = внутрішня частина газового каналу 30 = частина панелеподібного тіла, яка торкається внутрішньої частини газового каналу 31 = випускний отвір 32 = перший відсік каналу 33 = другий відсік каналу 34 = пропускний отвір для пропускання середовища з каналу для подачі середовища до першого відсіку каналу 35 = верхня стінка першого і другого відсіку каналу 36 = бічна стінка першого/другого відсіку каналу 37 = нижня стінка першого і другого відсіку каналу 38 = зовнішня частина проточної лінії 39 = проміжна ділянка панелеподібного тіла, розташована між газовими каналами 40 = жолоб 41 = перший кінець жолобу 42 = другий кінець жолобу 43 = зливний засіб 44 = перший поздовжній край жолоба 45 = другий поздовжній край жолоба 46 = кріпильне гніздо для освітлювального приладу 47 = освітлювальний прилад 48 = світлодіод 49 = світлодіод, спрямований на жолоб 50 = вентиляційні засоби 51 = нижня вертикальна стінка 52 = орієнтована назовні стінка 53 = верхня вертикальна стінка 54 = (питний) прохід 11 UA 97987 C2 5 10 15 20 25 55 = основна плита 56 = гратка 57 = верхня сторона/нижня сторона гратки/основної плити (п. 28 формули винаходу) 58 = опорна ніжка 59 = опорна ніжка 60 = жолоб для годування 61 = наповнювальний отвір жолобу для годування 62 = перегородка жолобу для годування 63 = подавальний отвір жолобу для годування 64 = вентиляційний прохід 65 = ребро 66 = ребро 67 = опора 100 = курча А = газовий струмінь В = відстань між газовими каналами С = відстань між центрами газових каналів D = проміжний простір між основною плитою і граткою Е = ширина питного проходу F = ширина вентиляційного проходу G = стрілки, які вказують зворотну подачу газового струменя Η = висота ящика К = стрілки, які вказують напрям подачі продуктів L = стрілки, які вказують газовий струмінь, який проходить крізь відсіки камери і отвори в теплообміннику Μ = подвійна стрілка, яка вказує поздовжній напрям ящика N = подвійна стрілка, яка вказує напрям ковзання основної плити всередину/виймання неї ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Теплообмінник, зокрема для застосування у кліматичній камері, такій як кліматична камера для домашньої птиці, такої як молоді курчата, при цьому теплообмінник має: • панелеподібне тіло з теплопровідного матеріалу; • принаймні одну проточну лінію, зокрема набір проточних ліній, для пропускання текучої субстанції, такої як рідина; • живильну лінію для текучої субстанції; • випускну лінію для текучої субстанції; у якому панелеподібне тіло є по суті прямокутним по формі і має отвори для проходження газового струменя (А), спрямованого упоперек до площини панелеподібного тіла (21); у якому згадані проточні лінії формують цільну частину панелеподібного тіла і проходять між випускною лінією і живильною лінією, який відрізняється тим, що він додатково має: • принаймні один канал для подачі газоподібного середовища; • набір газових каналів; при цьому газові канали проходять паралельно один до одного вздовж панелеподібного тіла; при цьому газові канали проходять упоперек до каналу для подачі середовища і з'єднані з каналом для подачі середовища; і при цьому кожен газовий канал має ряд випускних отворів, які виконані по його довжині з певним порядком розташування для надання можливості згаданому середовищу вливатися у згаданий газовий струмінь. 2. Теплообмінник за п. 1, який відрізняється тим, що внутрішня частина кожного газового каналу, у кожному випадку, торкається частини панелеподібного тіла, при цьому, у певному варіанті виконання, кожен газовий канал має перший відсік і другий відсік, які проходять в поздовжньому напрямі згаданого газового каналу, і частина панелеподібного тіла, яка торкається внутрішньої частини згаданого газового каналу, формує перегородку, яка розташована у газовому каналі, відокремлює обидва відсіки один від одного і має вищезгадані отвори; при цьому, перший відсік каналу, у кожному випадку, з'єднаний з каналом для приймання середовища і по суті закритий від навколишнього середовища; при цьому, згадані випускні отвори виконані у згаданому другому відсіку каналу у такий спосіб, що згадане середовище, яке подається від каналу для подачі середовища до першого відсіку 12 UA 97987 C2 5 10 15 20 25 30 35 40 45 50 55 60 газового каналу, потрапляє у другий відсік каналу крізь згадані отвори у перегородці і полишає згаданий другий відсік каналу для вливання у згаданий газовий струмінь крізь згадані випускні отвори. 3. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що канал для подачі середовища проходить вздовж краю панелеподібного тіла і прикріплений до згаданого краю, при цьому, у певному варіанті виконання, він має два згаданих канали для подачі середовища, які розташовані вздовж протилежних країв згаданого панелеподібного тіла, і, при цьому, згадані газові канали проходять між цими двома каналами для подачі середовища. 4. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що живильна лінія і/або випускна лінія проходять крізь згаданий канал для подачі середовища. 5. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що внутрішня частина кожного газового каналу, у кожному випадку, торкається зовнішньої частини згаданої проточної лінії. 6. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що газові канали, у кожному випадку, розташовані на відстані (В) один від одного, і, при цьому, проміжні ділянки панелеподібного тіла розташовані між газовими каналами і контактують з оточуючою ділянкою, і, у кожному випадку, мають згадані отвори. 7. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що кожен газовий канал має принаймні один жолоб, такий як питний жолоб для домашньої птиці, який проходить по суті по усій довжині газового каналу, при цьому, в певному варіанті виконання, жолоби розташовані один над одним, при цьому кожен з них має перший кінець і другий кінець, і, у кожному випадку, має зливний засіб на другому кінці, при цьому, зливний засіб відкривається внизу над першим кінцем жолоба, розташованого внизу, у такий спосіб, що рідина, яка подається на першому кінці верхнього жолоба, послідовно проходить від верхнього жолоба до нижнього жолоба, у кожному випадку заповнює жолоб, розташований на вищому рівні, і протікає по жолобу, розташованому на нижчому рівні, при перевищенні рівня наповнення, який визначається, у кожному випадку, зливним засобом жолоба, розташованого на вищому рівні, при цьому, у певному варіанті виконання, кожен жолоб має перший та другий поздовжні краї; при цьому другий поздовжній край розташований між першим поздовжнім краєм і панелеподібним тілом; при цьому другий поздовжній край жолоба утворений верхньою стінкою відповідного газового каналу; і при цьому перший поздовжній край жолоба розташований на вищому рівні, аніж другий поздовжній край жолоба, так, що, при наявності перешкоди у жолобі, рідина здатна долати цю перешкоду за допомогою верхньої стінки згаданого відповідного газового каналу. 8. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що кожен газовий канал має кріпильні засоби для кріплення освітлювального приладу, при цьому, в певному варіанті виконання, кріпильні засоби включають приймальне гніздо, яке проходить у поздовжньому напрямі газового каналу для встановлення освітлювального приладу, при цьому згадане приймальне гніздо відкривається в навколишнє середовище, при цьому, в певному варіанті виконання, він додатково має принаймні один освітлювальний прилад для кожного газового каналу, при цьому, в певному варіанті виконання, освітлювальний прилад має ряд світлодіодів, який простягається вздовж по суті усього газового каналу, при цьому, в одному варіанті виконання, набір світлодіодів в ряді світлодіодів спрямований з освітленням жолоба, який розташований на нижчому рівні, при цьому, в певному варіанті виконання, набір світлодіодів, переважно світлодіодів, спрямованих на жолоб, який розташований на нижчому рівні за п. 15, виконаний для випромінювання червоного світла. 9. Теплообмінник за одним із попередніх пунктів, який відрізняється тим, що живильна лінія встановлена вздовж першої сторони панелеподібного тіла, випускна лінія встановлена вздовж другої сторони панелеподібного тіла, при цьому згадана перша і друга сторони проходять одна поруч з одною і на відстані одна від одної, і передбачено набір згаданих проточних ліній, які проходять паралельно одна одній. 10. Кліматична камера, така як кліматична камера для домашньої птиці, зокрема молодих курчат, при цьому кліматична камера має принаймні один відсік, принаймні одна сторона якого утворена теплообмінником за одним із попередніх пунктів, який переважно розташований вертикально, при цьому, в певному варіанті виконання, кліматична камера має принаймні два згадані відсіки, які відокремлені один від одного теплообмінником за одним із пп. 1-9, який переважно розташований вертикально, при цьому, в певному варіанті виконання, кліматична камера має вентиляційні засоби, виконані для формування газового струменя, який спрямований упоперек до панелеподібного тіла теплообмінника, при цьому газовий струмінь 13 UA 97987 C2 5 10 15 20 25 30 35 40 45 переважно спрямований горизонтально, при цьому, в певному варіанті виконання, випускні отвори відкриваються у навколишньому середовищі на такій стороні панелеподібного тіла, на яку спрямований газовий струмінь (А), при цьому, в певному варіанті виконання, напрям відкривання випускних отворів по суті орієнтований упоперек до поздовжнього напряму газових каналів і паралельно панелеподібному тілу. 11. Кліматична камера за п. 10, яка відрізняється тим, що кожен її відсік додатково має принаймні один комплект ящиків для домашньої птиці, висота яких відповідає відстані (С) між центрами, на якій розташовані газові канали один від одного, з можливістю для кожного шару комплекту ящиків (2) окремо живитися середовищем за допомогою відповідного газового каналу, при цьому, в певному варіанті виконання, у поєднанні з принаймні одним із варіантів виконання п. 7, кожен ящик вздовж бічної стінки має, починаючи з дна, нижню вертикальну стінку, стінку, яка орієнтована назовні з верхньої частини нижньої вертикальної стінки, і верхню стінку, яка орієнтована вертикально із зовнішнього краю орієнтованої назовні стінки; при цьому, орієнтовані назовні стінки кожного ящика в комплекті, у кожному випадку, розташовані над жолобом і мають питні проходи таких розмірів, що, з одного боку, птиця може пити з жолоба, але, з іншого боку, не може вибратися з ящика крізь питний прохід. 12. Кліматична камера за п. 11, яка відрізняється тим, що дно кожного ящика виконане у формі ґратки із знімною розташованою знизу основною плитою для збирання посліду, при цьому, в певному варіанті виконання, знімна основна плита розташована на відстані 5-50 мм під ґраткою з полишенням зазору (D), при цьому, в певному варіанті виконання, знімна основна плита виготовлена із здатного до біодеградації матеріалу, такого як здатна до біодеградації целюлоза, наприклад з паперу або картону, при цьому, в певному варіанті виконання, нижня сторона ґратки має увігнуту форму, при цьому, в певному варіанті виконання, дно кожного ящика має опорні ніжки так, що, при поміщенні ящика на плоску поверхню і видаленні основної плити, нижня сторона ґратки розташована на відстані (D), що становить принаймні приблизно 5-15 мм, над згаданою поверхнею. 13. Кліматична камера за одним із пп. 11, 12, яка відрізняється тим, що дві протилежні бічні стінки кожного ящика мають вентиляційні проходи, які мають такі розміри, що голови курчат не можуть пройти крізь них, при цьому, в певному варіанті виконання або альтернативно, кожен ящик має жолоб для годування, який переважно проходить упоперек до площини панелеподібного тіла. 14. Кліматична камера за одним із пп. 10-13, яка відрізняється тим, що має по суті закритий простір з коридором, який має, на одній стороні або на обох сторонах, ряд з набором із, зокрема, 2, 3, 4, 5, 6 або більшої кількості згаданих відсіків, відокремлених згаданим вертикально розташованим теплообмінником, при цьому до кожного відсіку камери є доступ із згаданого коридору крізь двері, при цьому, в певному варіанті виконання і за принаймні одним із пп. 11-13, розміри коридору і дверей є такими, що згаданий комплект ящиків здатен рухатися крізь коридор, здатен поміщатися у згаданий відсік камери з коридору крізь двері і здатен видалятися із згаданого відсіку камери в коридор крізь двері, при цьому, в певному варіанті виконання, кліматична камера має вентиляційну систему, яка виконана для транспортування газу від одного кінця кожного ряду крізь ряд(ди) відсіків камери до іншого кінця кожного ряду у першому горизонтальному напрямі і для транспортування цього газу назад до першого кінця кожного ряду від згаданого іншого кінця кожного ряду крізь коридор у другому горизонтальному напрямі, який протилежний до першого горизонтального напряму. 15. Застосування кліматичної камери за одним із пп. 10-14 як камери для курчат, зокрема молодих курчат, які мають вік від моменту інкубації до 48 годин. 14 UA 97987 C2 15 UA 97987 C2 16 UA 97987 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
