Компонування перемикача для електричного розподільного пристрою

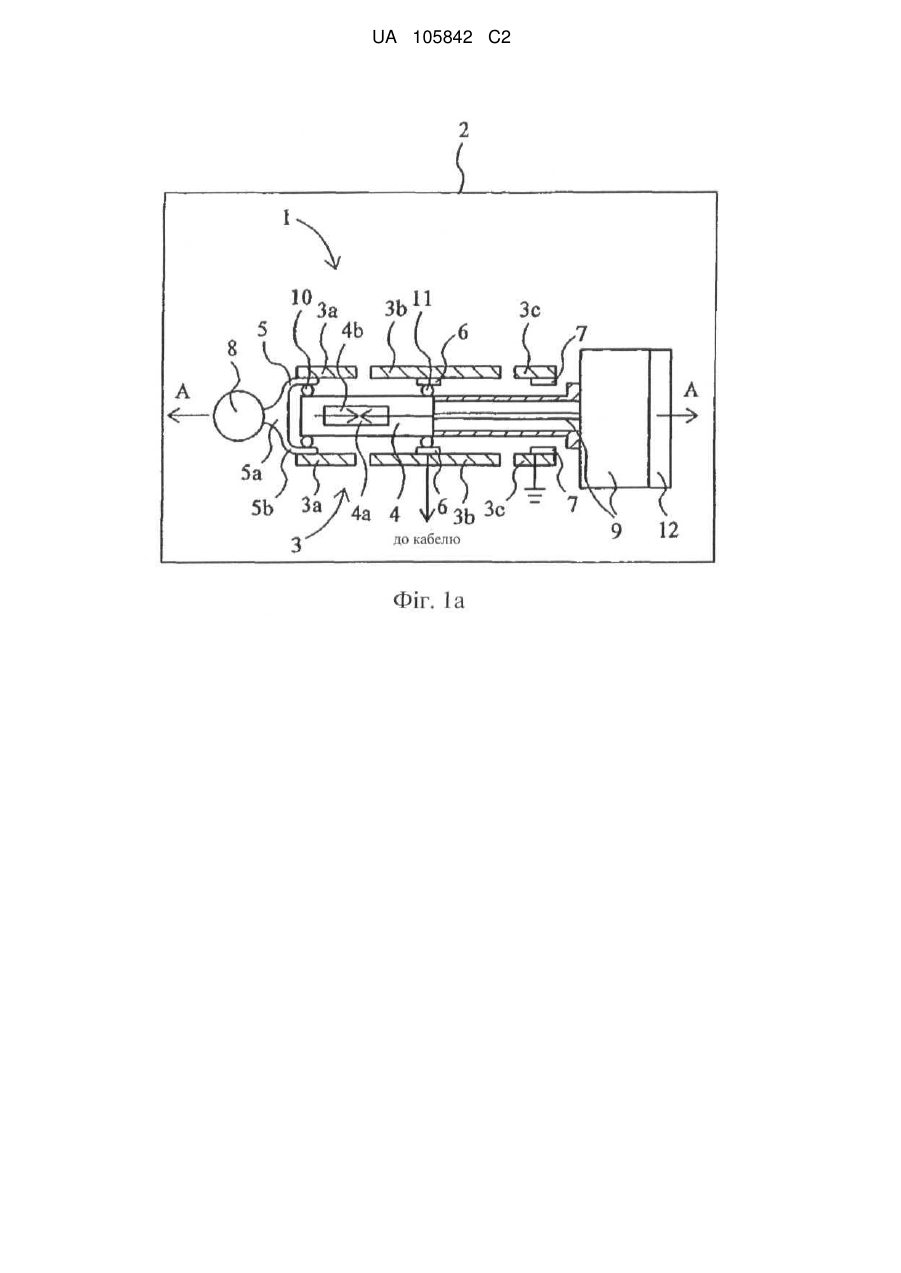

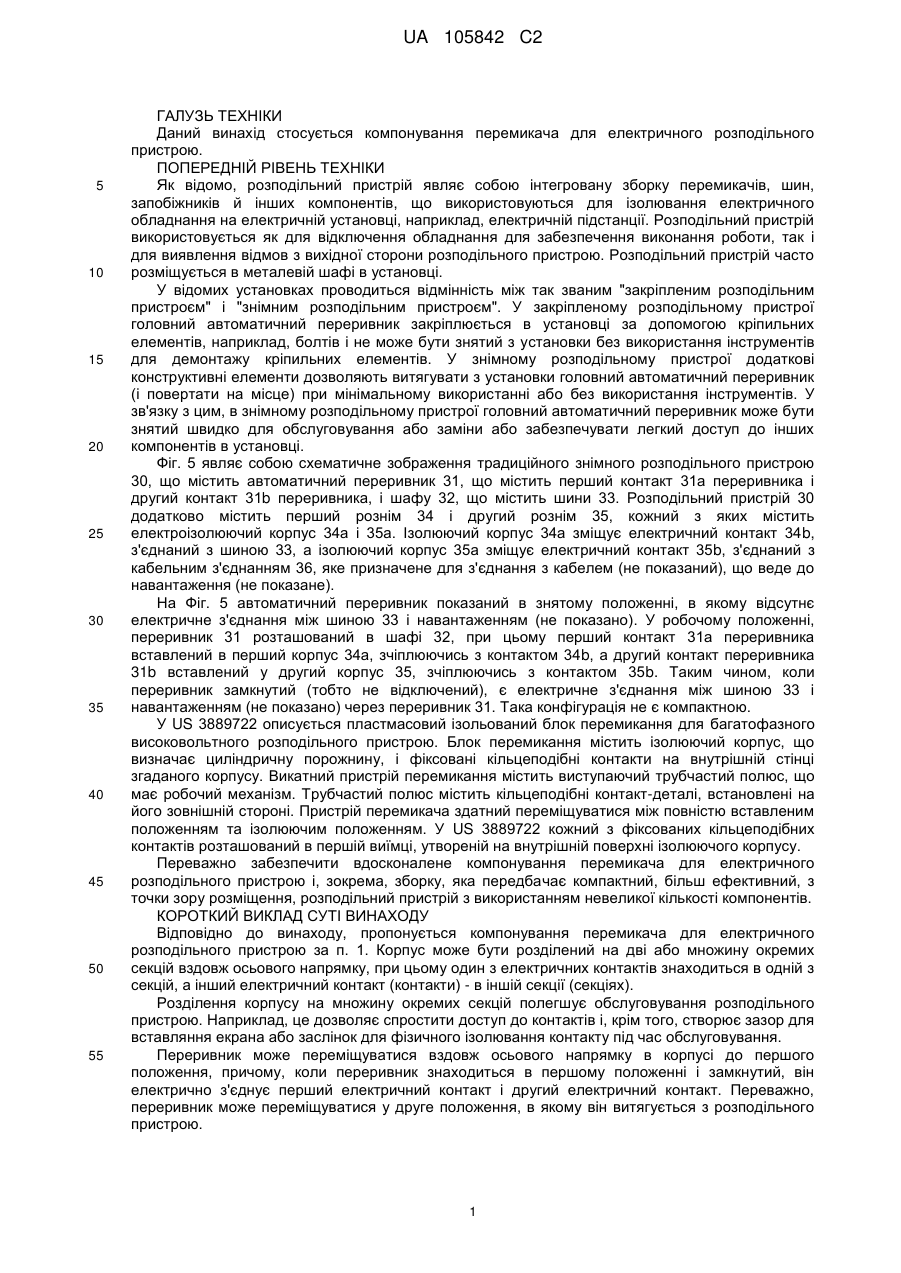

Реферат: Компонування (1) перемикача для електричного розподільного пристрою (2) містить клемну коробку, яка містить ізолюючий корпус (3), що вміщує в себе перший електричний контакт (5) і другий електричний контакт (6), які рознесені на відстань вздовж осьового напрямку. Переривник (4) може переміщуватися вздовж осьового напрямку в корпусі в перше положення. Коли переривник (4) знаходиться в першому положенні і замкнутий, він електрично з'єднує перший електричний контакт (5) і другий електричний контакт (6). Корпус (3) розділений на множину окремих секцій (3а, 3b) вздовж осьового напрямку, при цьому щонайменше один з електричних контактів (5) знаходиться в одній з секцій (3а), а щонайменше інший з електричних контактів (6) знаходиться в іншій секції (3b). UA 105842 C2 (12) UA 105842 C2 UA 105842 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ТЕХНІКИ Даний винахід стосується компонування перемикача для електричного розподільного пристрою. ПОПЕРЕДНІЙ РІВЕНЬ ТЕХНІКИ Як відомо, розподільний пристрій являє собою інтегровану зборку перемикачів, шин, запобіжників й інших компонентів, що використовуються для ізолювання електричного обладнання на електричній установці, наприклад, електричній підстанції. Розподільний пристрій використовується як для відключення обладнання для забезпечення виконання роботи, так і для виявлення відмов з вихідної сторони розподільного пристрою. Розподільний пристрій часто розміщується в металевій шафі в установці. У відомих установках проводиться відмінність між так званим "закріпленим розподільним пристроєм" і "знімним розподільним пристроєм". У закріпленому розподільному пристрої головний автоматичний переривник закріплюється в установці за допомогою кріпильних елементів, наприклад, болтів і не може бути знятий з установки без використання інструментів для демонтажу кріпильних елементів. У знімному розподільному пристрої додаткові конструктивні елементи дозволяють витягувати з установки головний автоматичний переривник (і повертати на місце) при мінімальному використанні або без використання інструментів. У зв'язку з цим, в знімному розподільному пристрої головний автоматичний переривник може бути знятий швидко для обслуговування або заміни або забезпечувати легкий доступ до інших компонентів в установці. Фіг. 5 являє собою схематичне зображення традиційного знімного розподільного пристрою 30, що містить автоматичний переривник 31, що містить перший контакт 31а переривника і другий контакт 31b переривника, і шафу 32, що містить шини 33. Розподільний пристрій 30 додатково містить перший рознім 34 і другий рознім 35, кожний з яких містить електроізолюючий корпус 34а і 35а. Ізолюючий корпус 34а зміщує електричний контакт 34b, з'єднаний з шиною 33, а ізолюючий корпус 35а зміщує електричний контакт 35b, з'єднаний з кабельним з'єднанням 36, яке призначене для з'єднання з кабелем (не показаний), що веде до навантаження (не показане). На Фіг. 5 автоматичний переривник показаний в знятому положенні, в якому відсутнє електричне з'єднання між шиною 33 і навантаженням (не показано). У робочому положенні, переривник 31 розташований в шафі 32, при цьому перший контакт 31а переривника вставлений в перший корпус 34а, зчіплюючись з контактом 34b, а другий контакт переривника 31b вставлений у другий корпус 35, зчіплюючись з контактом 35b. Таким чином, коли переривник замкнутий (тобто не відключений), є електричне з'єднання між шиною 33 і навантаженням (не показано) через переривник 31. Така конфігурація не є компактною. У US 3889722 описується пластмасовий ізольований блок перемикання для багатофазного високовольтного розподільного пристрою. Блок перемикання містить ізолюючий корпус, що визначає циліндричну порожнину, і фіксовані кільцеподібні контакти на внутрішній стінці згаданого корпусу. Викатний пристрій перемикання містить виступаючий трубчастий полюс, що має робочий механізм. Трубчастий полюс містить кільцеподібні контакт-деталі, встановлені на його зовнішній стороні. Пристрій перемикача здатний переміщуватися між повністю вставленим положенням та ізолюючим положенням. У US 3889722 кожний з фіксованих кільцеподібних контактів розташований в першій виїмці, утвореній на внутрішній поверхні ізолюючого корпусу. Переважно забезпечити вдосконалене компонування перемикача для електричного розподільного пристрою і, зокрема, зборку, яка передбачає компактний, більш ефективний, з точки зору розміщення, розподільний пристрій з використанням невеликої кількості компонентів. КОРОТКИЙ ВИКЛАД СУТІ ВИНАХОДУ Відповідно до винаходу, пропонується компонування перемикача для електричного розподільного пристрою за п. 1. Корпус може бути розділений на дві або множину окремих секцій вздовж осьового напрямку, при цьому один з електричних контактів знаходиться в одній з секцій, а інший електричний контакт (контакти) - в іншій секції (секціях). Розділення корпусу на множину окремих секцій полегшує обслуговування розподільного пристрою. Наприклад, це дозволяє спростити доступ до контактів і, крім того, створює зазор для вставляння екрана або заслінок для фізичного ізолювання контакту під час обслуговування. Переривник може переміщуватися вздовж осьового напрямку в корпусі до першого положення, причому, коли переривник знаходиться в першому положенні і замкнутий, він електрично з'єднує перший електричний контакт і другий електричний контакт. Переважно, переривник може переміщуватися у друге положення, в якому він витягується з розподільного пристрою. 1 UA 105842 C2 5 10 15 20 25 30 35 40 45 50 55 60 У переважному варіанті здійснення перший електричний контакт призначений для шини, а другий електричний контакт призначений для з'єднання з навантаженням. Ще в одному варіанті здійснення корпус містить третій електричний контакт, розташований на деякій відстані від першого і другого електричних контактів вздовж осьового напрямку, причому третій електричний контакт призначений для заземлення, а переривник може переміщуватися в третє положення, причому, коли переривник знаходиться в третьому положенні і замкнутий, він електрично з'єднує другий електричний контакт і третій електричний контакт (7), а перший електричний контакт (5) ізольований. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Винахід описується нижче більш детально з посиланням на прикладені креслення, на яких: Фіг. 1а являє собою схематичне зображення бічної проекції розрізу компонування перемикача, на якому автоматичний переривник знаходиться в першому положенні; Фіг. 1b являє собою схематичне зображення бічної проекції розрізу компонування перемикача, на якому автоматичний переривник знаходиться у другому положенні; Фіг. 1с являє собою схематичне зображення бічної проекції розрізу компонування перемикача, на якому автоматичний переривник знаходиться в третьому положенні; Фіг. 2а-2d являють собою принципові схеми компонування перемикача при різних конфігураціях перемикача: Фіг. 3а являє собою вигляд збоку внутрішньої сторони електричного розподільного пристрою, що містить компонування перемикача, на якому автоматичний переривник показаний в першому положенні; Фіг. 3b являє собою вигляд збоку внутрішньої сторони електричного розподільного пристрою, що містить компонування перемикача, на якому автоматичний переривник показаний у другому положенні; Фіг. 3с являє собою вигляд збоку внутрішньої сторони електричного розподільного пристрою, що містить компонування перемикача, на якому автоматичний переривник показаний в третьому положенні; Фіг. 3d являє собою загальний вигляд внутрішньої сторони електричного розподільного пристрою; Фіг. 4а являє собою схематичний вигляд спереду внутрішньої сторони електричного розподільного пристрою; Фіг. 4b являє собою схематичний вигляд спереду внутрішньої сторони електричного розподільного пристрою; Фіг. 5 являє собою схематичне зображення відомого розподільного пристрою. ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ВТІЛЕННЯ Згідно з Фіг. 1а 1с, компонування 1 перемикача для електричного розподільного пристрою 2 містить електричний полюс або рознім 3 і автоматичний переривник 4. Рознім 3 закріплений в розподільному пристрої 2 і містить корпус, що складається з першої 3а, другої 3b і третьої 3с електроізолюючих трубчастих секцій по суті однакового діаметра, які розташовані на деякій відстані одна від одної в подовжньому напрямку вздовж загальної осі А. Указані три трубчасті секції можуть бути виконані, наприклад, з матеріалу на основі епоксидної смоли. Кожна з цих трьох трубчастих секцій 3а, 3b і 3с має відповідний електричний контакт 5, 6, 7, розташований всередині неї. Перша секція 3а має шинний контакт 5 для створення електричного з'єднання з електричною шиною 8 розподільного пристрою 2, друга секція 3b має кабельний контакт 6 для створення електричного з'єднання з кабелем (не показаний) розподільного пристрою 2 і назовні з навантаженням (не показане), і третя секція 3с має заземлюючий контакт 7 для створення електричного з'єднання із землею. У цьому прикладі провідні контакти 5, 6, 7 виконані з металу, переважно міді, при цьому кабельний контакт 6 і заземлюючий контакт 7 мають кільцеподібну форму і розташовані навколо відповідних внутрішніх поверхонь другої 3b і третьої 3с ізолюючих секцій, а шинний контакт 5 має чашоподібну форму і має основу 5а, з'єднану з шиною 8, і сторону 5b, розташовану навколо внутрішньої поверхні першої ізолюючої секції 3а. Автоматичний переривник 4, який може бути вакуумним переривником, переважно має циліндричну форму, і розташований в подовжньому напрямку вздовж осі А і може всовуватися всередину розніму 3 і висуватися з нього. Якщо переривник 4 є вакуумним переривником, що є стандартним для таких пристроїв, він містить два внутрішніх електричних контакти 4а, вміщених у вакуумну камеру 4b: один закріплений, а інший - рухомий, і зборку 9 приводу переривника для переміщення рухомого контакту від закріпленого контакту для розмикання (тобто відключення) переривника 4 у випадку детектування несправності (наприклад, надструму). У даному варіанті здійснення автоматичний переривник 4 додатково містить на своїх відповідних кінцях перший 10 і другий 11 зовнішні електричні контакти, кожний з яких переважно 2 UA 105842 C2 5 10 15 20 25 30 35 40 45 50 55 являє собою металевий (наприклад, мідний) кільцеподібний виток, розташований у відповідній кільцеподібній канавці (не показана), яка проходить навколо зовнішнього діаметра переривника 4, хоча можливі й інші компонування контактів, наприклад, контакти в формі майданчика. Компонування 1 перемикача додатково містить механізм 12 силового приводу для забезпечення лінійного переміщення автоматичного переривника 4 в рознім 3 між першим положенням, показаним на Фіг. 1а, і другим положенням, показаним на Фіг. 1b. У першому положенні перший контакт 10 здійснює ковзне зчеплення з шинним контактом 5, а другий контакт 11 здійснює ковзне зчеплення з кабельним контактом 6. В зв'язку з цим, як показано на принциповій схемі Фіг. 2а, коли автоматичний переривник 4 знаходиться в першому положенні і замкнутий (тобто внутрішні контакти 4а замкнуті), шина 8 електрично з'єднується через переривник 4 з кабельним контактом 6 з тим, щоб компонування 1 розподільного пристрою могло подавати живлення в навантаження (не показане). Як показано на Фіг. 2b, коли автоматичний переривник 4 знаходиться в першому положенні, але розімкнутий (тобто внутрішні контакти 4а розімкнуті), шина 8 електрично від'єднується за допомогою переривника 4 від кабельного контакту 6, і компонування 1 розподільного пристрою не може подавати живлення в навантаження (не показано). У другому положенні перший контакт 10 здійснює ковзне зчеплення з кабельним контактом 11, а другий контакт 11 здійснює ковзне зчеплення із заземлюючим контактом 7. В зв'язку з цим, як показано на принциповій схемі Фіг. 2с, коли автоматичний переривник 4 знаходиться у другому положенні і розімкнутий, кабельний контакт 6 електрично від'єднується від шини 8 і від заземлюючого контакту 7. Як показано на Фіг. 2d, коли автоматичний переривник 4 знаходиться у другому положенні, але замкнутий, кабельний контакт 6 електрично від'єднаний від шини 8, але електрично з'єднується із заземленням за допомогою автоматичного переривника 4. В одній з цих конфігурацій другого положення може виконуватися обслуговування або тестування компонентів. На Фіг. 1с показаний автоматичний переривник 4 в третьому положенні, в якому він витягнутий з компонування 1 розподільного пристрою. Автоматичний переривник 4 може переміщуватися між цим положенням і другим положенням вздовж осі А за допомогою привідного механізму 12. В альтернативному варіанті здійснення автоматичний переривник 4 і привідний механізм 12 можуть бути виконані у вигляді єдиного блока, яким людина-оператор може керувати вручну між другим і третім положеннями, або можуть приводитися в рух механічно між другим і третім положеннями. Факультативно передбачається заслінка 13, яка може всовуватися в положення, показане на Фіг. 1b, як фізичний бар'єр між шинним контактом 5 і переривником 4 з тим, щоб на переривнику можна було проводити перевірки. Корпус може бути прозорим для забезпечення вільного візуального огляду компонентів. На Фіг. 3а-3с показаний вигляд збоку внутрішньої сторони шафи 20, що вміщує електричний розподільний пристрій 2 середньої напруги, що реалізовує даний винахід. На Фіг. 3d показаний загальний вигляд внутрішньої сторони шафи 20. Ті ознаки, які вже описані відносно Фіг. 1а-1с, мають на Фіг. 3a-3d ті ж посилальні позиції, що і на Фіг. 1а-1с. Шафа 20 розділена внутрішніми перегородками 25 на множину відсіків 21-24, що містять внутрішні компоненти розподільного пристрою 2. Розподільний пристрій 2 являє собою трифазну систему, тому містить три провідні шини 8 у верхній задній секції 21. Кожна шина 8 забезпечена рознімом 3 типу, показаного на Фіг. 2а-2с, який проходить з верхнього заднього відсіку 21 через верхній середній відсік 22, у верхній передній відсік 23. Автоматичний переривник 4 також типу, показаного на Фіг. 2а-2с, пов'язаний з кожним рознімом 3. Як показано на цих кресленнях, перша трубчаста секція 3а кожного розніму 3 частково знаходиться у верхньому задньому відсіку 21, а частково - у верхньому середньому відсіку 22 і проходить через перегородку 25а, яка розділяє ці два відсіки; друга трубчаста секція 3b кожного розніму 3 підтримується у верхньому середньому відсіку 22; а третя трубчаста секція 3с кожного розніму 3 знаходиться у верхньому передньому відсіку 23 і визначає отвір (найкраще видно на Фіг. 3с) в перегородці 25b, що розділяє верхній передній відсік 23 і верхній середній відсік 22. Нижній відсік 24 містить три групи з трьох кабельних наконечників 26 (на Фіг. 3а-3с видна лише одна група з трьох), які можуть підключатися до кабелів (не показані), які ведуть в навантаження (не показано). Кожна група з трьох кабельних наконечників 26 з'єднується з відповідним одним з трьох провідників 27, який веде до кабельного контакту 6 відповідного одного з трьох рознімів 3. Кожен провідник 27 може бути забезпечений вимірювальним приладом 28, наприклад, трансформатором струму, трансформатором напруги або іншим подібним пристроєм. 3 UA 105842 C2 5 10 15 20 25 30 35 40 45 50 55 60 Привідний засіб 12 для приведення в рух кожного автоматичного переривника 4 між першим положенням, показаним на Фіг. 3а (і Фіг. 1а), і другим положенням, показаним на Фіг. 3b (і Фіг. 2b), міститься у верхньому передньому відсіку 23. У даному варіанті здійснення привідний засіб 12 містить рухомий блок 29 з механічним приводом, встановлений на системі 29а напрямних (див. Фіг. 3d), яка підтримує переривники 4, і приводиться в зворотно-поступальний рух за системою напрямних для синхронного переміщення переривників 4 між першим і другим положеннями. Як указано вище, переміщення переривника 4 є по суті лінійним. У першому положенні кожна шина 8 з'єднується з відповідною однією з трьох груп кабельних наконечників 26 через шинний контакт 5, переривник 4, кабельний контакт 6 і провідник 27. У другому положенні кожна група з трьох кабельних наконечників 26 з'єднується із заземлюючим з'єднанням через відповідний провідник 27, відповідний кабельний контакт 6, відповідний переривник 4 і відповідний заземлюючий контакт 7. Заземлюючий контакт 7 з'єднується із заземлюючим з'єднанням 30 через перегородку 25b і металеву шафу 20. На Фіг. 3с показане третє положення, в якому переривники 4 витягнуті з зборки розподільного пристрою. У даному варіанті здійснення переривники 4 і привідний засіб 12 утворюють єдиний блок, який легко знімається з розподільного пристрою 2. Як найкраще видно з Фіг. 3d, в переважному варіанті здійснення розніми 3 розміщуються паралельно в шафі 20 по діагоналі відносно стінок шафи, при цьому переривники 4 розміщуються відповідним чином. Це забезпечує більш компактне розміщення, ніж можна було б досягнути при розміщенні розніму 3 і переривників 4 горизонтально або вертикально. На Фіг. 4а показаний вигляд в розрізі по другій секції 3b трьох рознімів 3 спереду (хоча для простоти внутрішні деталі, що є однаковими для всіх трьох секцій, показані тільки в одному). Видно, що кожна секція 3b корпусу має переріз в площині, перпендикулярній її подовжній осі (тобто осі, перпендикулярної площини сторінки), що є по суті круглим. На Фіг. 4а показана кожна секція 3b корпусу з вставленим в неї переривником 4 в першому положенні. У даному прикладі кожний кабельний контакт 6 є провідною трубкою або кільцем, вставленим в корпусну секцію 3b, і співвісний з секцією 3b корпусу. Внутрішній радіус кожної секції 3b корпусу і зовнішній радіус кожного кабельного контакту 6 по суті однакові, тому кожний кабельний контакт 6 щільно входить в секцію 3b корпусу. Кожний переривник 4, як правило, має циліндричну форму, при цьому його перші і другі 11 контакти (на Фіг. 4 видні тільки другі контакти 11) являють собою металеві витки, кожний з яких розташовується у відповідній кільцеподібній канавці (не показана), яка проходить навколо зовнішнього діаметра переривника 4. Зрозуміло, що з'єднання між контактами розніму і зовнішніми контактами 11 переривника таке, що переривник 4 може всуватися в корпус між першим і другим положеннями. Хоча це і не показано, відповідні перерізи через перші секції 3а або треті секції 3с виглядали б також, як показано на Фіг. 4а. Як показано на кресленні, з метою ізолювання підтримується відстань х між сусіднім компонуванням перемикача трьох різних фаз і між кожним з компонування перемикача двох зовнішніх фаз і заземлення. На Фіг. 4b показаний вигляд в розрізі через другі секції 3b' трьох рознімів 3' спереду, в яких контакти розніму 3' розташовуються інакше, ніж описано вище. У даній конструкції кожна друга секція 3b' містить канавку 40, утворену на її внутрішній поверхні, при цьому в канавці 40 розташовується кабельний контакт 6'. Канавка 40 і відповідний кабельний контакт 6' в даному прикладі проходять частково по окружності внутрішньої стінки, визначаючи сегмент, який утворює кут приблизно 30 градусів з центром другої секції 3b'. Хоча це і не показано, канавка 40 і її контакт 7' також проходять частково в осьовому напрямку секції 3b розніму. При такому компонуванні зрозуміло, що кожний контакт 7' являє собою смугу, що має дещо викривлену верхню поверхню, яка виконана урівень з внутрішньою стінкою другої секції 3b. Факультативно товщина другої секції 3b' може варіюватися по її окружності, стаючи товщими в області навколо контакту 7'. Ця додаткова товщина підвищує жорсткість секції 3b' навколо контакту. Може бути переважним, якщо, наприклад, контакт 7' виконується швидше з відносно важкого металу, такого як мідь, ніж з легшого металу, такого як алюміній. У компонуванні, зображеному на Фіг. 4b, кожна друга секція 3b' має переріз, який, як правило, має овальну форму, хоча як альтернатива він може мати круглу або ж будь-яку іншу форму. Хоча це і не показано, кожний рознім 3' містить першу і третю секції, які відповідають описаним вище секціям 3а і 3b за винятком того, що форма перерізу секцій і розміщення контактів розніму в цьому випадку відповідають розміщенню, показаному на Фіг. 4b. 4 UA 105842 C2 5 10 15 20 25 30 35 40 45 50 55 Кожен переривник 4' містить на своїх відповідних кінцях перший і другий 11' зовнішні електричні контакти (на Фіг. 4b зображений тільки другий), кожний з яких проходить частково навколо зовнішнього діаметра переривника 4' і має ширину і довжину, які по суті узгоджуються з шириною і довжиною контактів корпусу. Розміщення контакту виводу в канавці, утвореній у внутрішній стінці корпусу, означає, що діаметр порожнини, що утворюється внутрішньою стінкою, може бути зменшений, оскільки він не обов'язково повинен відповідати контакту розніму. У переважному варіанті здійснення зменшення діаметра порожнини означає, що діаметр розніму аналогічним чином може бути зменшений (по значній частині окружності розніму, якщо не по всій окружності), завдяки чому забезпечується більш компактний рознім. Як показано на Фіг. 4b, в цьому випадку ізолюючий зазор х підтримується між сусідніми з трьох різних фаз і між двома зовнішніми фазами, але в зв'язку з тим, що зовнішній діаметр кожної секції корпусу менший зовнішнього діаметра кожної секції корпусу на Фіг. 4а, компонування на Фіг. 4b більш компактне. Для порівняння пунктирною лінією навколо середнього розніму на Фіг. 4b показаний більший зовнішній діаметр розніму, що має компонування, показане на Фіг. 4а. У даному прикладі розніми в розподільному пристрої розміщуються по суті паралельно і рознесені вздовж діагональної лінії Υ-Υ. Це особливо ефективно з точки зору розміщення компонування. Однак потрібно розуміти, що розніми можуть також мати інші варіанти просторового розміщення, наприклад, розміщені вздовж горизонтальної або вертикальної лінії і, проте, забезпечувати ефективніші розподільні пристрої. Насправді розподільний пристрій, що містить один рознім, може бути виконаний більш компактним, ніж розподільний пристрій, який також містить один рознім, але, що має традиційний круглий переріз. Описані вище варіанти здійснення даного винаходу забезпечують ефективний з точки зору розміщення розподільний пристрій. В описані варіанти здійснення можуть вноситися різні модифікації і зміни в межах об'єму формули винаходу. Наприклад, незважаючи на те, що описаний корпус розніму знаходиться в трьох окремих секціях, він як альтернатива може містити дві окремі секції, при цьому один з контактів, скажемо, шинний контакт 5 розташовується в одній секції, а інші два контакти - в іншій секції. Хоча в переважному варіанті здійснення компонування перемикача виконане для використання в трьох положеннях, показаних на Фіг. 2а-2с, це не має істотного значення. В альтернативних варіантах здійснення може бути одне робоче положення (наприклад, положення обслуговування) або два положення (наприклад, положення обслуговування і положення витягування, або положення обслуговування і положення заземлення). Незважаючи на те, що привідний засіб описується як такий, що забезпечується живленням, керування ним може здійснюватися вручну. Загальна форма корпусу і переривника, зрозуміло, може відрізнятися від описаної вище. Незважаючи на те, що в описаному варіанті здійснення перемикаючим пристроєм 4 є автоматичний переривник, зрозуміло, що можуть використовуватися й інші пристроїпереривники (тобто пристрої, які можуть замикати або розмикати ланцюг при знаходженні в першому або другому положеннях), наприклад, контактор, переривник навантаження або роз'єднувач. Нижче описуються додаткові варіанти здійснення: Компонування (1) перемикача для електричного розподільного пристрою (2), причому компонування (1) перемикача містить: переривник (4); при цьому переривник (4) може переміщуватися в розподільному пристрої (2) між першим положенням і другим положенням таким чином, що при використанні, коли переривник (4) знаходиться в першому положенні і замкнутий, він електрично з'єднує шину (8) з навантаженням (26), а коли переривник (4) знаходиться у другому положенні і замкнутий, він електрично з'єднує навантаження (26) із заземленням при відключеній від з'єднання навантаження (26) шині (8); при цьому переривник (4) переміщується між першим положенням і другим положенням по суті лінійно. Компонування перемикача (1), в якому корпусний пристрій (3а, 3b, 3с) містить порожнистий електроізолюючий елемент, що розміщується вздовж осьового напрямку, а електричні контакти містять електропровідні області в цьому елементі. Описане тут компонування перемикача, в якому переривник (4) є таким, що відділяється від вузла розніму (3). Електричний розподільний пристрій, що містить багатофазну систему, і описане тут компонування перемикача для кожної фази. 5 UA 105842 C2 Спосіб керування описаним тут компонуванням перемикача, причому даний спосіб включає в себе переміщення переривника по суті лінійно між першим положенням і другим положенням. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Компонування (1) перемикача для електричного розподільного пристрою (2), причому компонування (1) перемикача містить: клемну коробку, що містить ізолюючий корпус (3), що вміщує в себе перший електричний контакт (5) і другий електричний контакт (6), які рознесені вздовж осьового напрямку; і переривник (4), переміщуваний вздовж осьового напрямку в корпусі в перше положення, причому, коли переривник (4) знаходиться в першому положенні і замкнутий, він електрично з'єднує перший електричний контакт (5) і другий електричний контакт (6), яке відрізняється тим, що корпус (3) розділений вздовж осьового напрямку на множину окремих секцій (3а, 3b), при цьому щонайменше один з електричних контактів (5) знаходиться в одній з секцій (3а), а щонайменше інший з електричних контактів (6) знаходиться в іншій секції (3b). 2. Компонування (1) перемикача за п. 1, в якому переривник (4) може переміщуватися у друге положення, в якому він витягується з розподільного пристрою (2). 3. Компонування (1) перемикача за п. 1 або 2, в якому перший електричний контакт (5) призначений для шини (8), а другий електричний контакт (6) призначений для з'єднання з навантаженням. 4. Компонування (1) перемикача за п. 3, в якому корпус (3) містить третій електричний контакт (7), розташований на деякій відстані від першого електричного контакту (5) і другого електричного контакту (6) вздовж осьового напрямку, причому третій електричний контакт (7) призначений для заземлення, а переривник (4) може переміщуватися в третє положення, причому, коли переривник (4) знаходиться в третьому положенні і замкнутий, він електрично з'єднує другий електричний контакт (6) і третій електричний контакт (7), а перший електричний контакт (5) - ізольований. 5. Компонування (1) перемикача за п. 4, в якому корпус розділений вздовж осьового напрямку на три окремі секції (3а, 3b, 3с), і в якому третій електричний контакт (7) знаходиться в третій секції (3с). 6. Компонування (1) перемикача за будь-яким з попередніх пп. 1-5, в якому електричні контакти містять електропровідні області на внутрішній поверхні корпусу. 7. Компонування перемикача за будь-яким з попередніх пп. 1-6, в якому переривник містить перший електричний контакт (10) переривника і другий електричний контакт (11) переривника, причому в першому положенні перший електричний контакт (10) переривника зчеплений з першим електричним контактом (5), а другий електричний контакт (11) переривника зчеплений з другим електричним контактом (6). 8. Компонування (1) перемикача за п. 7, коли він залежить від п. 4, в якому, в третьому положенні, перший електричний контакт (10) переривника зчеплений з другим електричним контактом (6) для з'єднання (26) з навантаженням, а другий електричний контакт (11) переривника зчеплений з третім електричним контактом (7) для заземлення. 9. Компонування (1) перемикача за будь-яким з попередніх пп. 1-8, що додатково містить привідний засіб для приведення переривника в перше положення. 10. Компонування перемикача за будь-яким з попередніх пп. 1-9, в якому ізолюючий корпус має внутрішню поверхню, що визначає порожнину, в якій переривник може переміщуватися вздовж осьового напрямку; при цьому перший електричний контакт розташований в першій канавці, утвореній на внутрішній поверхні, а другий електричний контакт розташований у другій канавці, утвореній на внутрішній поверхні. 11. Компонування перемикача за п. 10, в якому будь-який з електричних контактів (5, 6, 7) виконаний врівень з внутрішньою поверхнею ізолюючого корпусу. 12. Компонування перемикача за п. 10 або 11, в якому корпус (3) має поперечний переріз в площині, по суті перпендикулярній осьовому напрямку, який по суті має овальну форму. 13. Електричний розподільний пристрій, що містить щонайменше одне компонування перемикача за будь-яким з пп. 1-12. 14. Електричний розподільний пристрій за п. 13, що містить множину компонувань перемикача, що розміщено в розподільному пристрої по суті паралельно. 15. Електричний розподільний пристрій за п. 14, в якому множину компонувань перемикача розміщено в розподільному пристрої по діагоналі. 6 UA 105842 C2 7 UA 105842 C2 8 UA 105842 C2 9 UA 105842 C2 10 UA 105842 C2 11 UA 105842 C2 12 UA 105842 C2 13 UA 105842 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
