Реверсивний роз’єднувач вибухозахищеного електричного розподільного пристрою

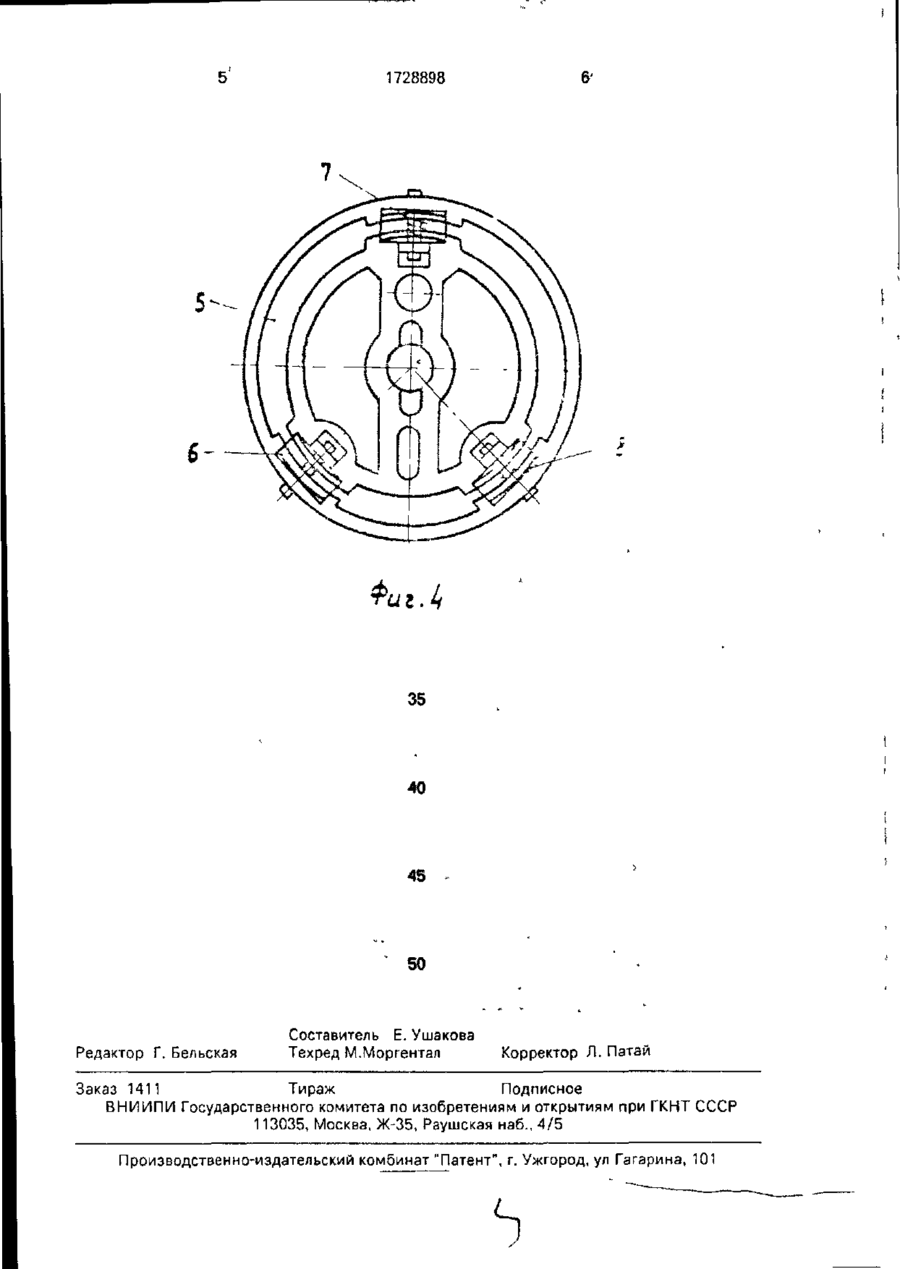

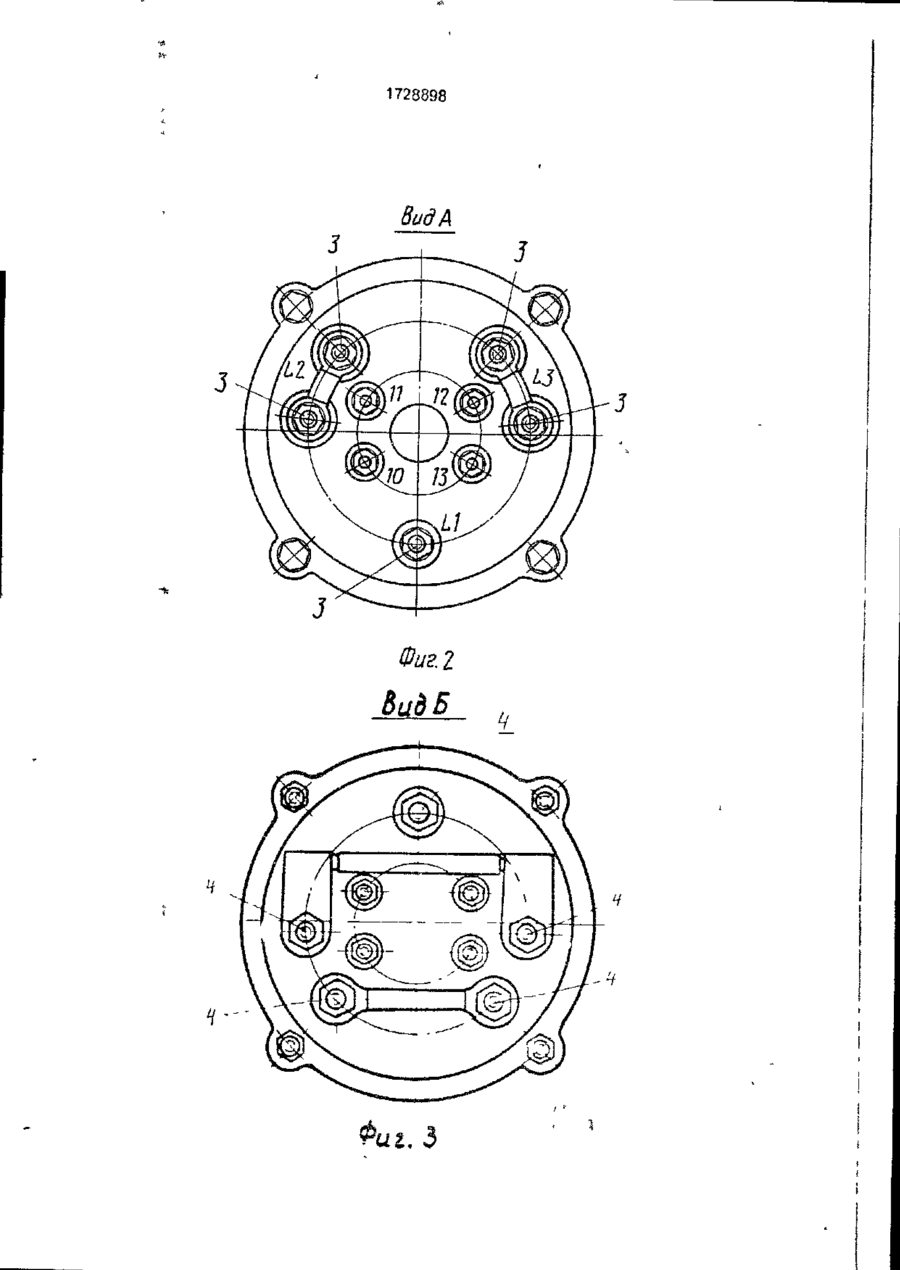

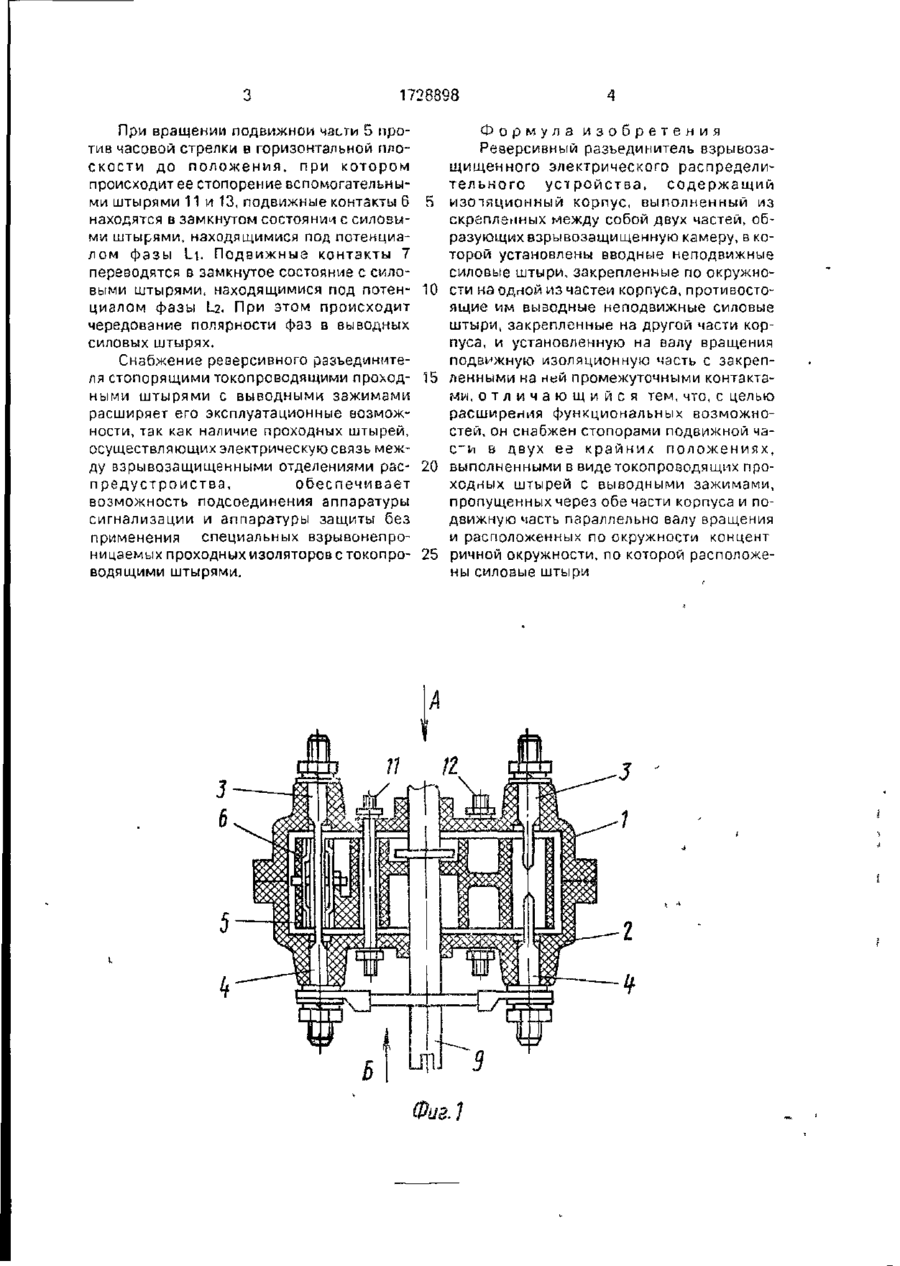

Изобретение относится к электротехнике. Цель изобретения-расширение функциональных возможностей разъединителя Подвижная часть разъединителя снабжена стопорами в двух крайних положениях, которые выполнены в виде токопроводящих проходных штырей с выводными зажимами. 4 ил. Изобретение относится к электротехнике, в частности к взрывозащищенной электрической аппаратуре, предназначенной для работы во взрывоопасных средах. Цель изобретения - расширение функциональных возможностей разъединителя. На фиг. 1 изображен предлагаемый разъединитель, продольный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - вид Б на фиг. 1; на фиг. 4 - подвижная часть разъединителя с промежуточными контактами. версивным, т.е. с возможностью чередования фаз в выводных штырях 4. К вводным силовым штырям 3 подсоединяются токопроводы фаз Li, L2 и |_з (фиг 2), Две пары силовых штырей 3 гальванически соединены между собой. На фиг. 3 показано попарное гальваническое соединение между пятью еыводными силовыми штырями 4 Разъединитель работает следующим образом. При подаче команды на включение вал 9 вращает подвижную изоляционную часть 5 по часовой стрелке до положения, при котором происходит ее стопорение проходными штырями 10 и 12, а промежуточные контакты 8 приходят в замкнутое состояние1 с силовыми штырями, к которым подсоединен потенциал фазы Li; промежуточные контакты 6 приходят в замкнутое состояние с силовыми штырями, к которым подсоединен потенциал фазы L2; промежуточные контакты 7 приходят в замкнутое состояние с силовыми штырями, находящимися под потенциалом фазы 1з _ Разъединитель взрывозащищенного электрического распределительного устройства имеет корпус, состоящий из двух частей 1 и 2, отпрессованных из изоляционного материала, с установленными в них пятью вводными неподвижными силовыми штырями 3 и пятью выводными неподвижными силовыми штырями 4; подвижную изоляционную часть с 5 тремя промежуточными контактами 6-8 и с приводом в виде вала 9 вращения; проходные то копро водящие штыри 10-13. Разъединитель выполнен ре оо оо 1728898 При вращении подвижной части 5 против часовой стрелки в горизонтальной плоскости до положения, при котором происходит ее стопорение вспомогательными штырями 11 и 13, подвижные контакты 6 находятся в замкнутом состоянии с силовыми штырями, находящимися под потенциалом фазы Li. Подвижные контакты 7 переводятся в замкнутое состояние с силовыми штырями, находящимися под потенциалом фазы 1 2 При этом происходит _. чередование полярности фаз в выводных силовых штырях. Снабжение реверсивного разъединителя стопорящими токопроводящими проходными штырями с выводными зажимами расширяет его эксплуатационные возможности, так как наличие проходных штырей, осуществляющих электрическую связь между взрывозащищенными отделениями распредустроиства, обеспечивает возможность подсоединения аппаратуры сигнализации и аппаратуры защиты без применения специальных взрывонепроницаемых проходных изоляторов с токопроводящими штырями. 5 10 15 20 25 Формула изобретения Реверсивный разъединитель взрывоззщищенного электрического распределительного устройства, содержащий изотяционный корпус, выполненный из скрепленных между собой двух частей, образующих взрывозащищенную камеру, в которой установлены вводные неподвижные силовые штыри, закрепленные по окружности на одной из частей корпуса, противостоящие им выводные неподвижные силовые штыри, закрепленные на другой части корпуса, и установленную на валу вращения подвижную изоляционную часть с закрепленными на ней промежуточными контактами, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, он снабжен стопорами подвижной чаС~Й в двух ее крайних положениях, выполненными в видетокопроводящих проходных штырей с выводными зажимами, пропущенных через обе части корпуса и подвижную часть параллельно валу вращения и расположенных по окружности концент ричной окружности, по которой расположены силовые штыри 1728898 Фиг. 2 ч •иг. 3 1728898 35 50 Редактор Г. Вельская Составитель Е. Ушакова Техред М.Моргентал Корректор Л . Патай Заказ 1411 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
