Чарунка комплектного розподільного пристрою (варіанти)

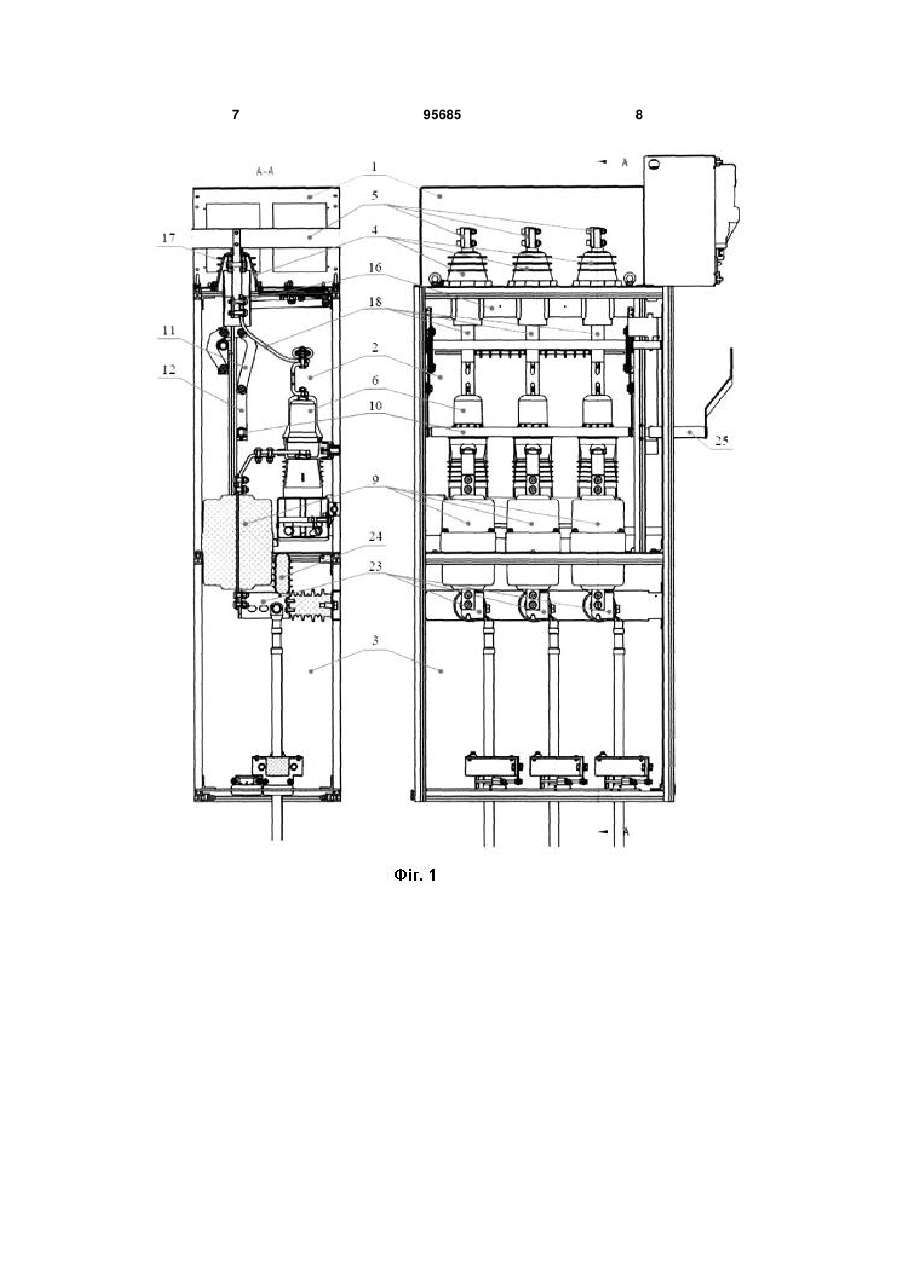

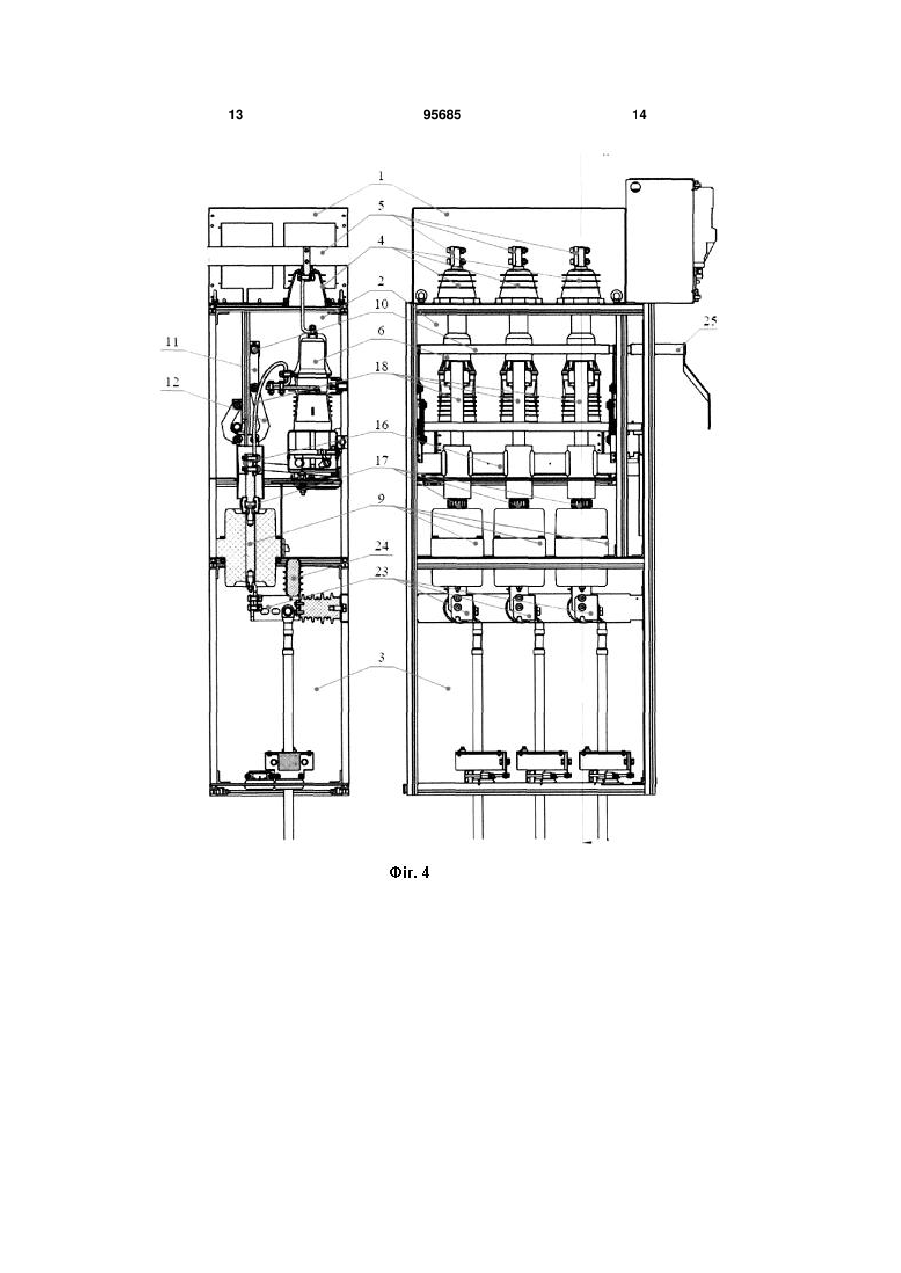

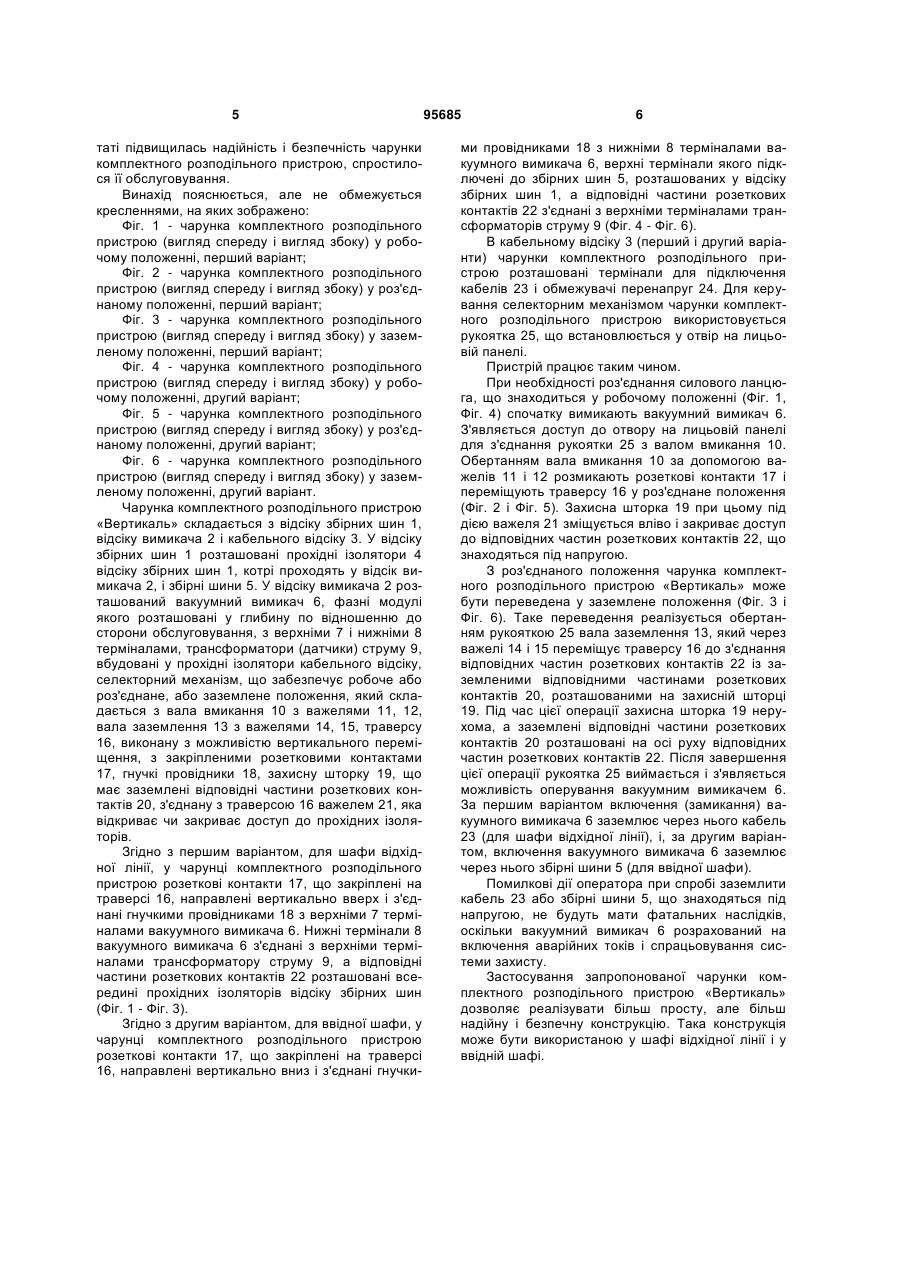

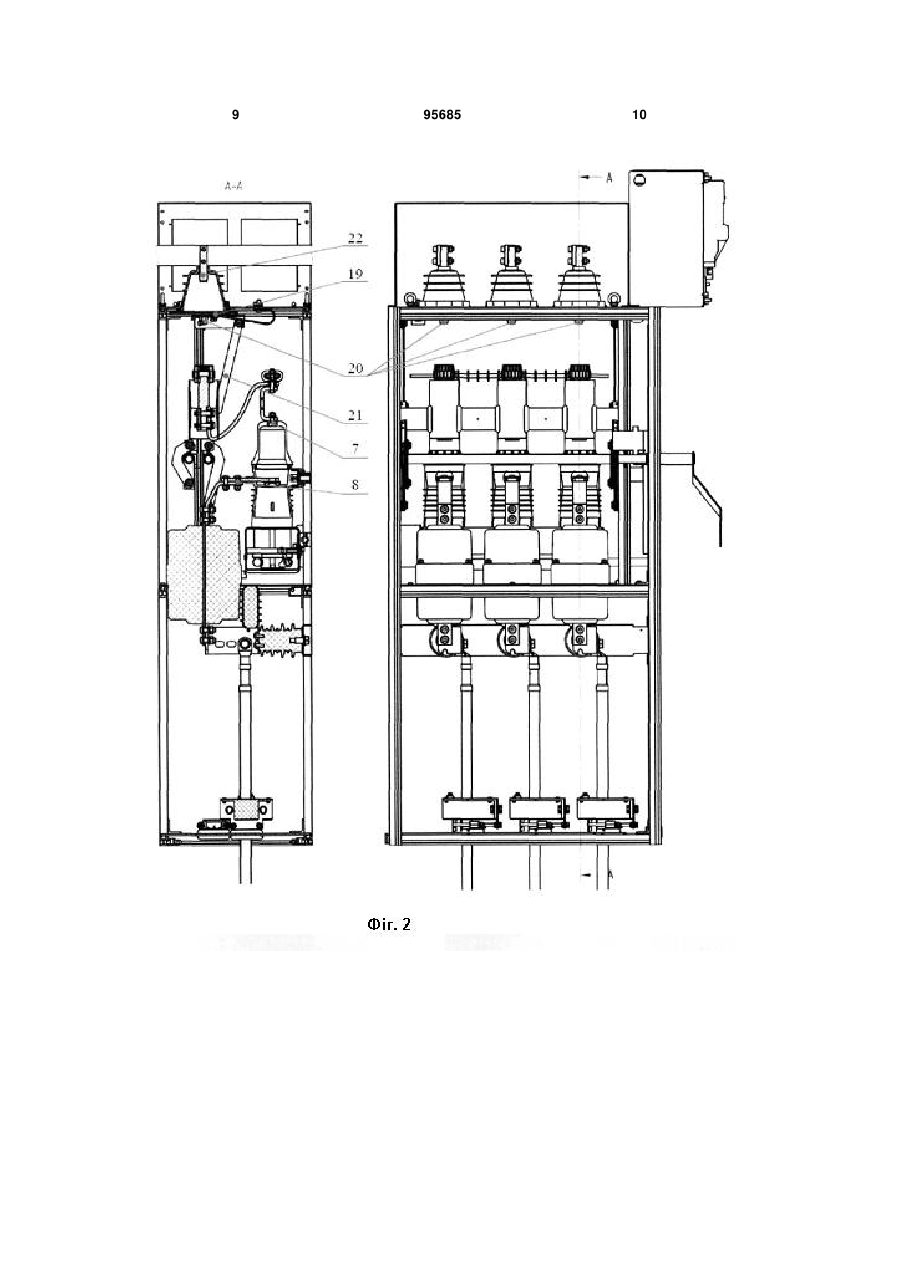

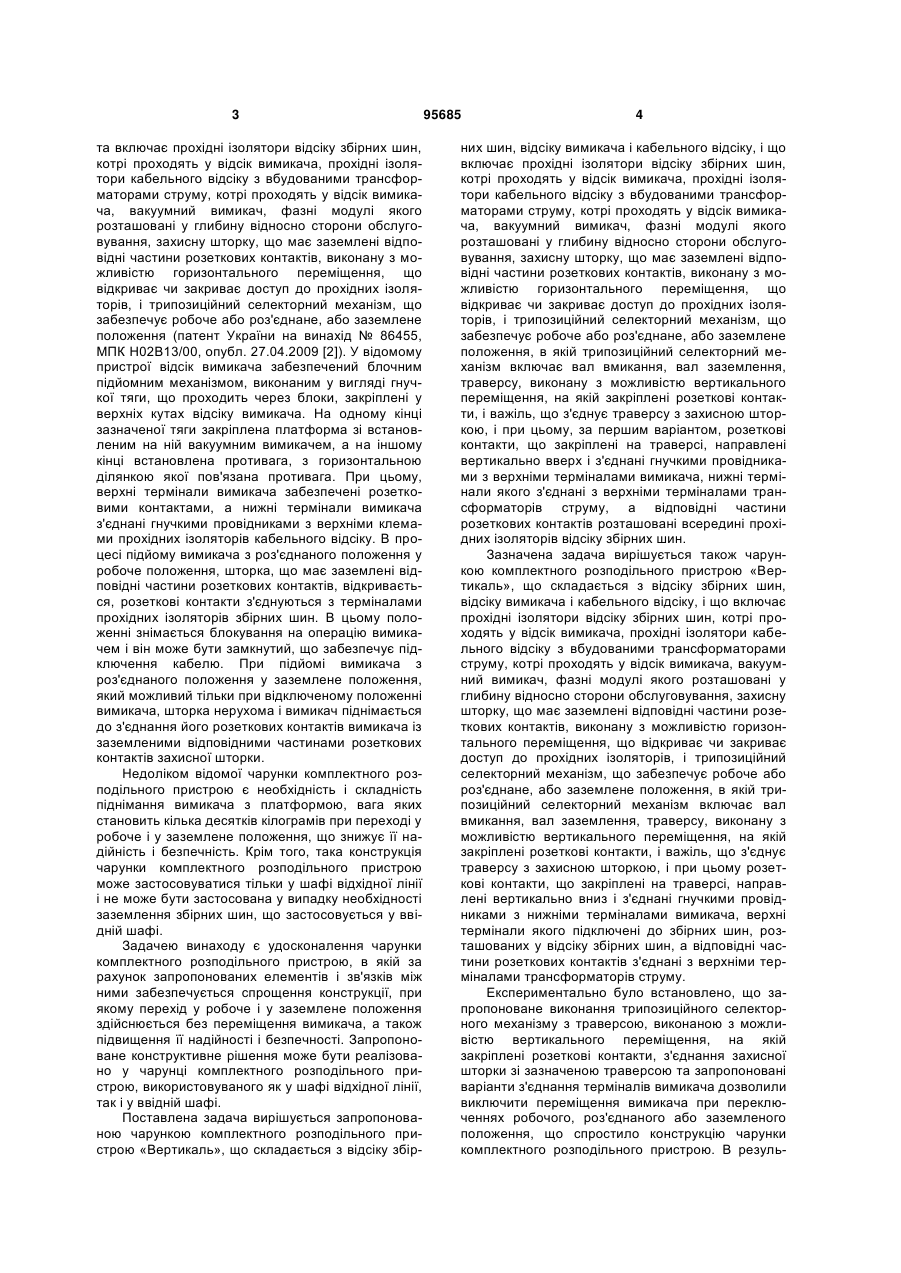

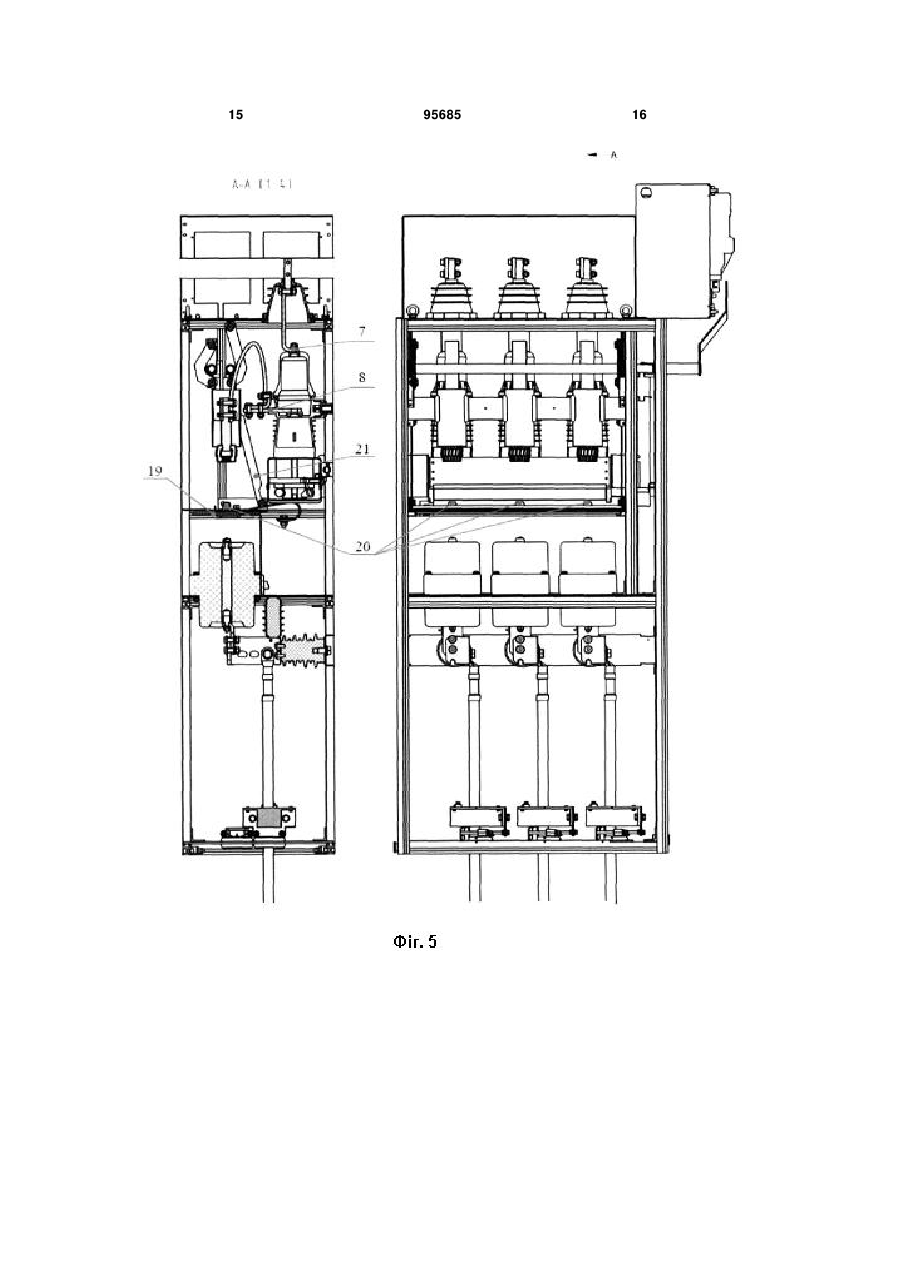

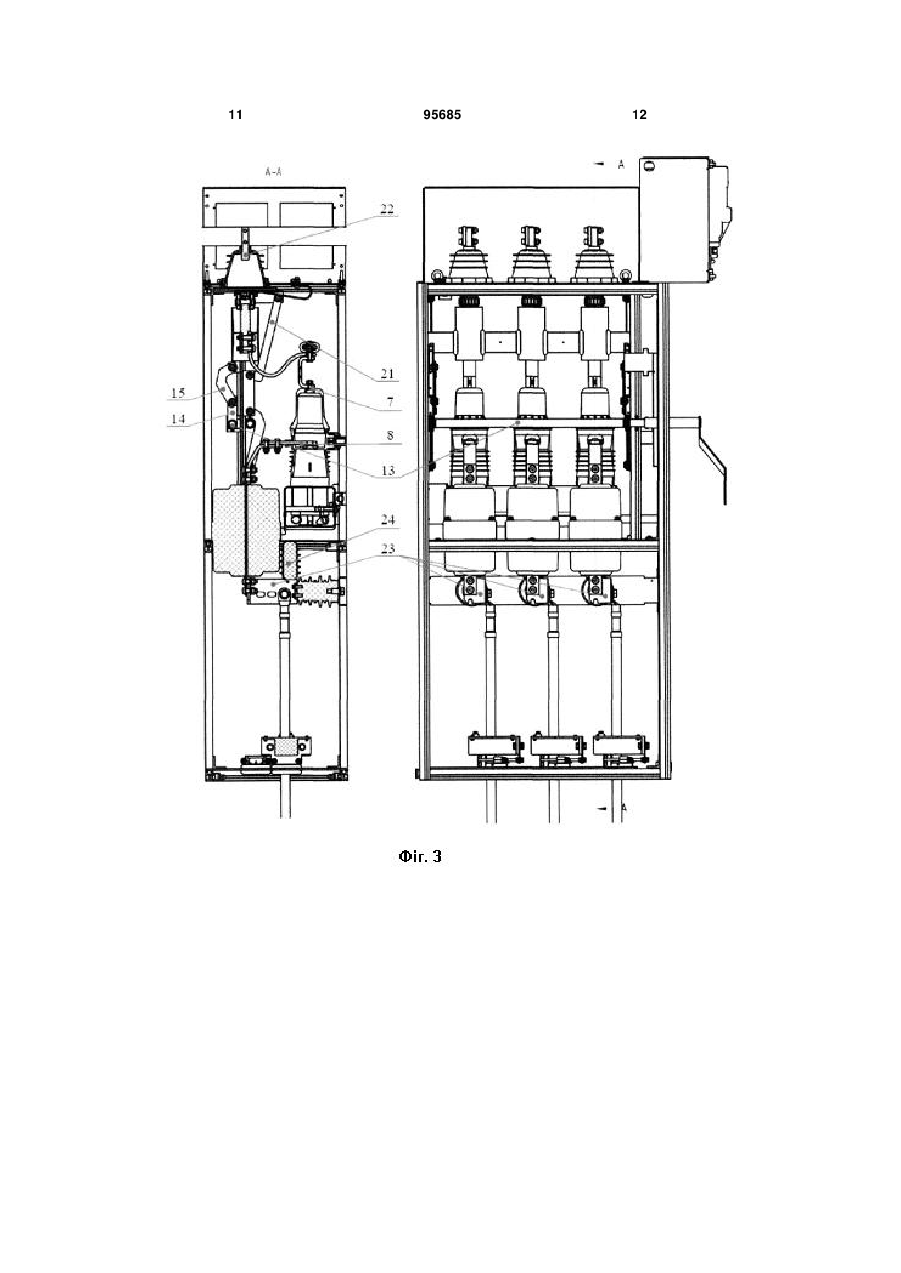

1. Чарунка комплектного розподільного пристрою, що складається з відсіку збірних шин, відсіку вимикача і кабельного відсіку, і що включає прохідні ізолятори відсіку збірних шин, котрі проходять у відсік вимикача, прохідні ізолятори кабельного відсіку з вбудованими трансформаторами струму, котрі проходять у відсік вимикача, вакуумний вимикач, фазні модулі якого розташовані у глибину відносно сторони обслуговування, захисну шторку, що має заземлені відповідні частини розеткових контактів, виконану з можливістю горизонтального переміщення, що відкриває чи закриває доступ до прохідних ізоляторів, і трипозиційний селекторний механізм, що забезпечує робоче або роз'єднане, або заземлене положення, яка відрізняється тим, що трипозиційний селекторний механізм включає вал вмикання, вал заземлення, траверсу, виконану з можливістю вертикального переміщення, на якій закріплені розеткові контакти, і важіль, що з'єднує траверсу з захисною штор C2 2 (11) 1 3 та включає прохідні ізолятори відсіку збірних шин, котрі проходять у відсік вимикача, прохідні ізолятори кабельного відсіку з вбудованими трансформаторами струму, котрі проходять у відсік вимикача, вакуумний вимикач, фазні модулі якого розташовані у глибину відносно сторони обслуговування, захисну шторку, що має заземлені відповідні частини розеткових контактів, виконану з можливістю горизонтального переміщення, що відкриває чи закриває доступ до прохідних ізоляторів, і трипозиційний селекторний механізм, що забезпечує робоче або роз'єднане, або заземлене положення (патент України на винахід № 86455, МПК Н02В13/00, опубл. 27.04.2009 [2]). У відомому пристрої відсік вимикача забезпечений блочним підйомним механізмом, виконаним у вигляді гнучкої тяги, що проходить через блоки, закріплені у верхніх кутах відсіку вимикача. На одному кінці зазначеної тяги закріплена платформа зі встановленим на ній вакуумним вимикачем, а на іншому кінці встановлена противага, з горизонтальною ділянкою якої пов'язана противага. При цьому, верхні термінали вимикача забезпечені розетковими контактами, а нижні термінали вимикача з'єднані гнучкими провідниками з верхніми клемами прохідних ізоляторів кабельного відсіку. В процесі підйому вимикача з роз'єднаного положення у робоче положення, шторка, що має заземлені відповідні частини розеткових контактів, відкривається, розеткові контакти з'єднуються з терміналами прохідних ізоляторів збірних шин. В цьому положенні знімається блокування на операцію вимикачем і він може бути замкнутий, що забезпечує підключення кабелю. При підйомі вимикача з роз'єднаного положення у заземлене положення, який можливий тільки при відключеному положенні вимикача, шторка нерухома і вимикач піднімається до з'єднання його розеткових контактів вимикача із заземленими відповідними частинами розеткових контактів захисної шторки. Недоліком відомої чарунки комплектного розподільного пристрою є необхідність і складність піднімання вимикача з платформою, вага яких становить кілька десятків кілограмів при переході у робоче і у заземлене положення, що знижує її надійність і безпечність. Крім того, така конструкція чарунки комплектного розподільного пристрою може застосовуватися тільки у шафі відхідної лінії і не може бути застосована у випадку необхідності заземлення збірних шин, що застосовується у ввідній шафі. Задачею винаходу є удосконалення чарунки комплектного розподільного пристрою, в якій за рахунок запропонованих елементів і зв'язків між ними забезпечується спрощення конструкції, при якому перехід у робоче і у заземлене положення здійснюється без переміщення вимикача, а також підвищення її надійності і безпечності. Запропоноване конструктивне рішення може бути реалізовано у чарунці комплектного розподільного пристрою, використовуваного як у шафі відхідної лінії, так і у ввідній шафі. Поставлена задача вирішується запропонованою чарункою комплектного розподільного пристрою «Вертикаль», що складається з відсіку збір 95685 4 них шин, відсіку вимикача і кабельного відсіку, і що включає прохідні ізолятори відсіку збірних шин, котрі проходять у відсік вимикача, прохідні ізолятори кабельного відсіку з вбудованими трансформаторами струму, котрі проходять у відсік вимикача, вакуумний вимикач, фазні модулі якого розташовані у глибину відносно сторони обслуговування, захисну шторку, що має заземлені відповідні частини розеткових контактів, виконану з можливістю горизонтального переміщення, що відкриває чи закриває доступ до прохідних ізоляторів, і трипозиційний селекторний механізм, що забезпечує робоче або роз'єднане, або заземлене положення, в якій трипозиційний селекторний механізм включає вал вмикання, вал заземлення, траверсу, виконану з можливістю вертикального переміщення, на якій закріплені розеткові контакти, і важіль, що з'єднує траверсу з захисною шторкою, і при цьому, за першим варіантом, розеткові контакти, що закріплені на траверсі, направлені вертикально вверх і з'єднані гнучкими провідниками з верхніми терміналами вимикача, нижні термінали якого з'єднані з верхніми терміналами трансформаторів струму, а відповідні частини розеткових контактів розташовані всередині прохідних ізоляторів відсіку збірних шин. Зазначена задача вирішується також чарункою комплектного розподільного пристрою «Вертикаль», що складається з відсіку збірних шин, відсіку вимикача і кабельного відсіку, і що включає прохідні ізолятори відсіку збірних шин, котрі проходять у відсік вимикача, прохідні ізолятори кабельного відсіку з вбудованими трансформаторами струму, котрі проходять у відсік вимикача, вакуумний вимикач, фазні модулі якого розташовані у глибину відносно сторони обслуговування, захисну шторку, що має заземлені відповідні частини розеткових контактів, виконану з можливістю горизонтального переміщення, що відкриває чи закриває доступ до прохідних ізоляторів, і трипозиційний селекторний механізм, що забезпечує робоче або роз'єднане, або заземлене положення, в якій трипозиційний селекторний механізм включає вал вмикання, вал заземлення, траверсу, виконану з можливістю вертикального переміщення, на якій закріплені розеткові контакти, і важіль, що з'єднує траверсу з захисною шторкою, і при цьому розеткові контакти, що закріплені на траверсі, направлені вертикально вниз і з'єднані гнучкими провідниками з нижніми терміналами вимикача, верхні термінали якого підключені до збірних шин, розташованих у відсіку збірних шин, а відповідні частини розеткових контактів з'єднані з верхніми терміналами трансформаторів струму. Експериментально було встановлено, що запропоноване виконання трипозиційного селекторного механізму з траверсою, виконаною з можливістю вертикального переміщення, на якій закріплені розеткові контакти, з'єднання захисної шторки зі зазначеною траверсою та запропоновані варіанти з'єднання терміналів вимикача дозволили виключити переміщення вимикача при переключеннях робочого, роз'єднаного або заземленого положення, що спростило конструкцію чарунки комплектного розподільного пристрою. В резуль 5 таті підвищилась надійність і безпечність чарунки комплектного розподільного пристрою, спростилося її обслуговування. Винахід пояснюється, але не обмежується кресленнями, на яких зображено: Фіг. 1 - чарунка комплектного розподільного пристрою (вигляд спереду і вигляд збоку) у робочому положенні, перший варіант; Фіг. 2 - чарунка комплектного розподільного пристрою (вигляд спереду і вигляд збоку) у роз'єднаному положенні, перший варіант; Фіг. 3 - чарунка комплектного розподільного пристрою (вигляд спереду і вигляд збоку) у заземленому положенні, перший варіант; Фіг. 4 - чарунка комплектного розподільного пристрою (вигляд спереду і вигляд збоку) у робочому положенні, другий варіант; Фіг. 5 - чарунка комплектного розподільного пристрою (вигляд спереду і вигляд збоку) у роз'єднаному положенні, другий варіант; Фіг. 6 - чарунка комплектного розподільного пристрою (вигляд спереду і вигляд збоку) у заземленому положенні, другий варіант. Чарунка комплектного розподільного пристрою «Вертикаль» складається з відсіку збірних шин 1, відсіку вимикача 2 і кабельного відсіку 3. У відсіку збірних шин 1 розташовані прохідні ізолятори 4 відсіку збірних шин 1, котрі проходять у відсік вимикача 2, і збірні шини 5. У відсіку вимикача 2 розташований вакуумний вимикач 6, фазні модулі якого розташовані у глибину по відношенню до сторони обслуговування, з верхніми 7 і нижніми 8 терміналами, трансформатори (датчики) струму 9, вбудовані у прохідні ізолятори кабельного відсіку, селекторний механізм, що забезпечує робоче або роз'єднане, або заземлене положення, який складається з вала вмикання 10 з важелями 11, 12, вала заземлення 13 з важелями 14, 15, траверсу 16, виконану з можливістю вертикального переміщення, з закріпленими розетковими контактами 17, гнучкі провідники 18, захисну шторку 19, що має заземлені відповідні частини розеткових контактів 20, з'єднану з траверсою 16 важелем 21, яка відкриває чи закриває доступ до прохідних ізоляторів. Згідно з першим варіантом, для шафи відхідної лінії, у чарунці комплектного розподільного пристрою розеткові контакти 17, що закріплені на траверсі 16, направлені вертикально вверх і з'єднані гнучкими провідниками 18 з верхніми 7 терміналами вакуумного вимикача 6. Нижні термінали 8 вакуумного вимикача 6 з'єднані з верхніми терміналами трансформатору струму 9, а відповідні частини розеткових контактів 22 розташовані всередині прохідних ізоляторів відсіку збірних шин (Фіг. 1 - Фіг. 3). Згідно з другим варіантом, для ввідної шафи, у чарунці комплектного розподільного пристрою розеткові контакти 17, що закріплені на траверсі 16, направлені вертикально вниз і з'єднані гнучки 95685 6 ми провідниками 18 з нижніми 8 терміналами вакуумного вимикача 6, верхні термінали якого підключені до збірних шин 5, розташованих у відсіку збірних шин 1, а відповідні частини розеткових контактів 22 з'єднані з верхніми терміналами трансформаторів струму 9 (Фіг. 4 - Фіг. 6). В кабельному відсіку 3 (перший і другий варіанти) чарунки комплектного розподільного пристрою розташовані термінали для підключення кабелів 23 і обмежувачі перенапруг 24. Для керування селекторним механізмом чарунки комплектного розподільного пристрою використовується рукоятка 25, що встановлюється у отвір на лицьовій панелі. Пристрій працює таким чином. При необхідності роз'єднання силового ланцюга, що знаходиться у робочому положенні (Фіг. 1, Фіг. 4) спочатку вимикають вакуумний вимикач 6. З'являється доступ до отвору на лицьовій панелі для з'єднання рукоятки 25 з валом вмикання 10. Обертанням вала вмикання 10 за допомогою важелів 11 і 12 розмикають розеткові контакти 17 і переміщують траверсу 16 у роз'єднане положення (Фіг. 2 і Фіг. 5). Захисна шторка 19 при цьому під дією важеля 21 зміщується вліво і закриває доступ до відповідних частин розеткових контактів 22, що знаходяться під напругою. З роз'єднаного положення чарунка комплектного розподільного пристрою «Вертикаль» може бути переведена у заземлене положення (Фіг. 3 і Фіг. 6). Таке переведення реалізується обертанням рукояткою 25 вала заземлення 13, який через важелі 14 і 15 переміщує траверсу 16 до з'єднання відповідних частин розеткових контактів 22 із заземленими відповідними частинами розеткових контактів 20, розташованими на захисній шторці 19. Під час цієї операції захисна шторка 19 нерухома, а заземлені відповідні частини розеткових контактів 20 розташовані на осі руху відповідних частин розеткових контактів 22. Після завершення цієї операції рукоятка 25 виймається і з'являється можливість оперування вакуумним вимикачем 6. За першим варіантом включення (замикання) вакуумного вимикача 6 заземлює через нього кабель 23 (для шафи відхідної лінії), і, за другим варіантом, включення вакуумного вимикача 6 заземлює через нього збірні шини 5 (для ввідної шафи). Помилкові дії оператора при спробі заземлити кабель 23 або збірні шини 5, що знаходяться під напругою, не будуть мати фатальних наслідків, оскільки вакуумний вимикач 6 розрахований на включення аварійних токів і спрацьовування системи захисту. Застосування запропонованої чарунки комплектного розподільного пристрою «Вертикаль» дозволяє реалізувати більш просту, але більш надійну і безпечну конструкцію. Така конструкція може бути використаною у шафі відхідної лінії і у ввідній шафі. 7 95685 8 9 95685 10 11 95685 12 13 95685 14 15 95685 16 17 Комп’ютерна верстка Л.Литвиненко 95685 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
