Сільськогосподарська дозувальна система

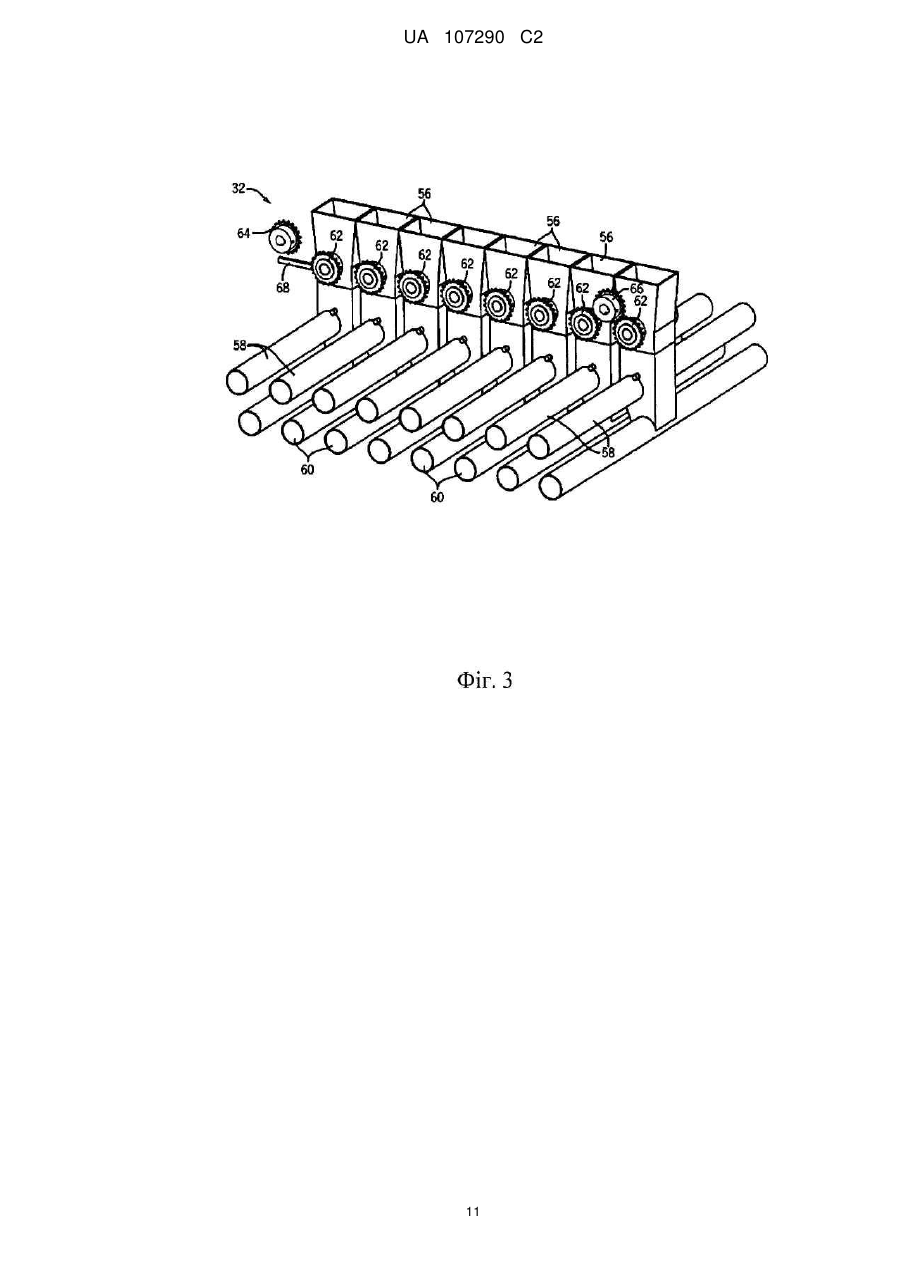

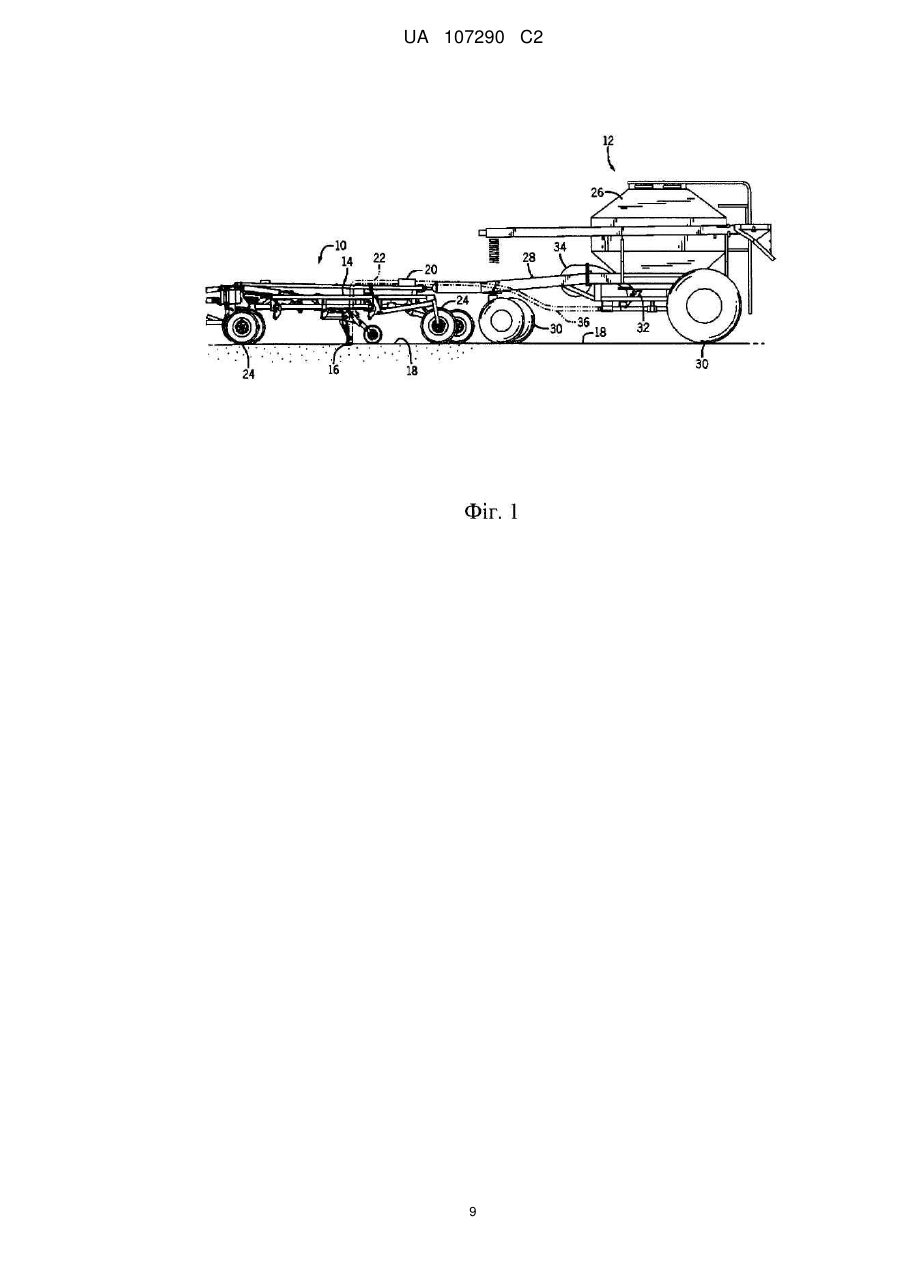

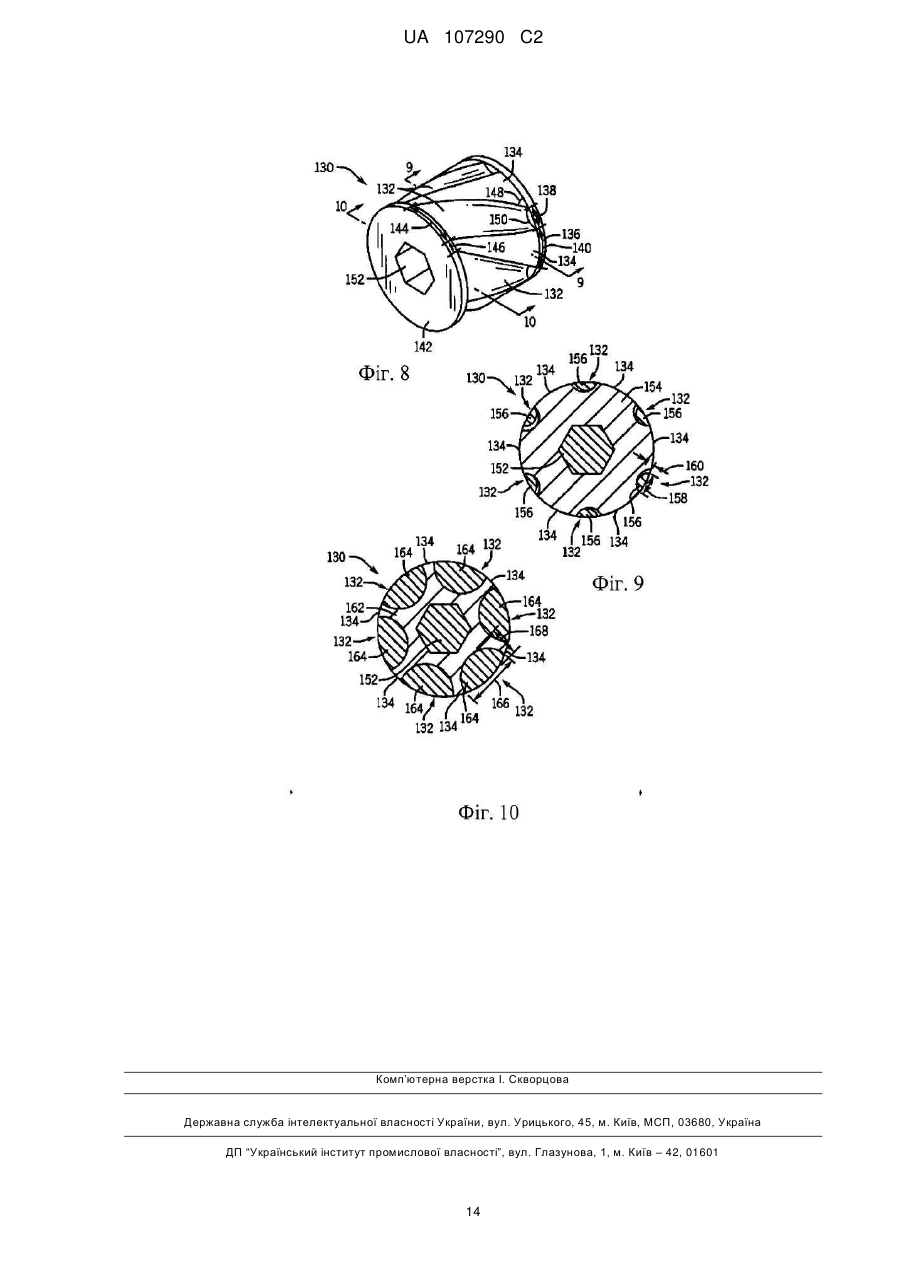

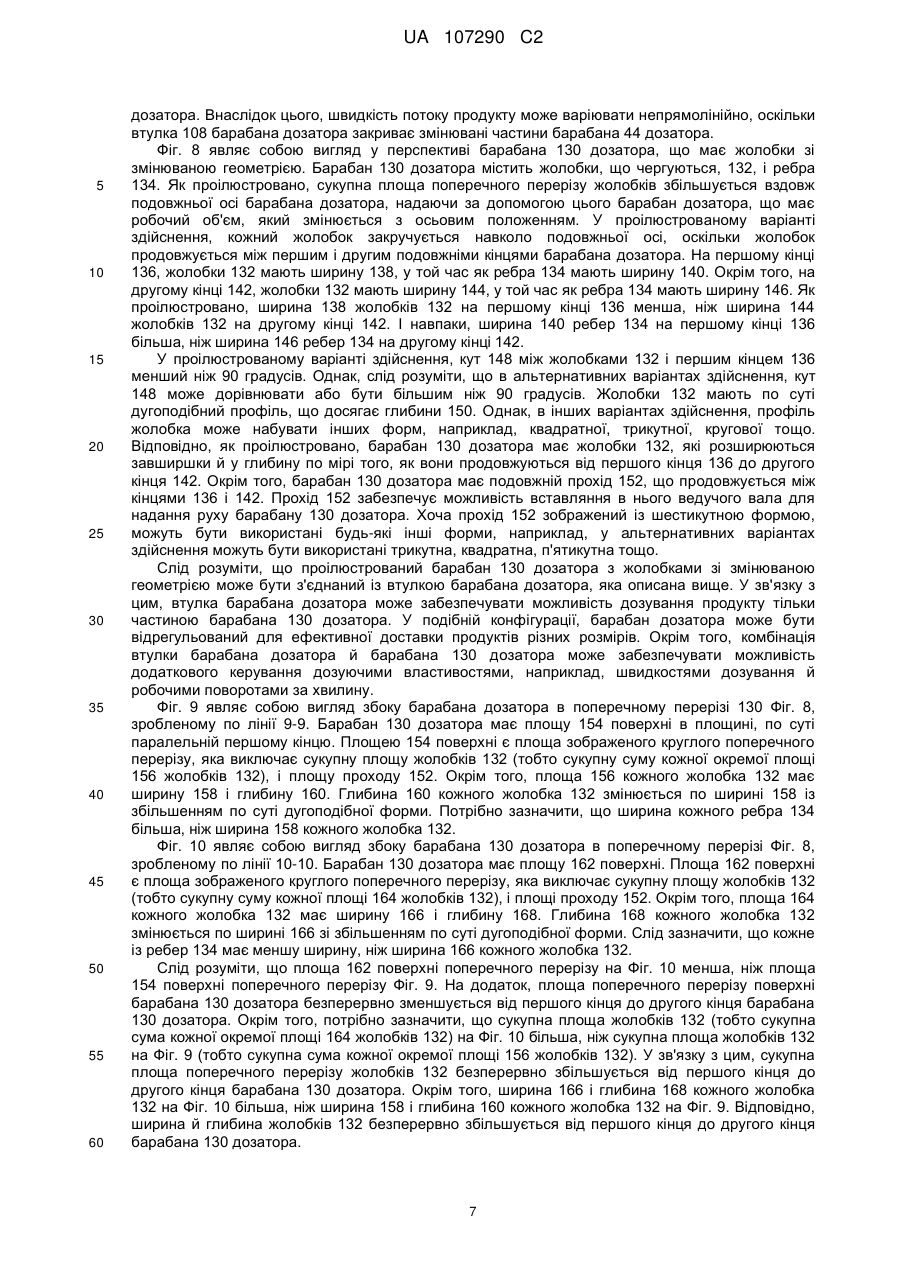

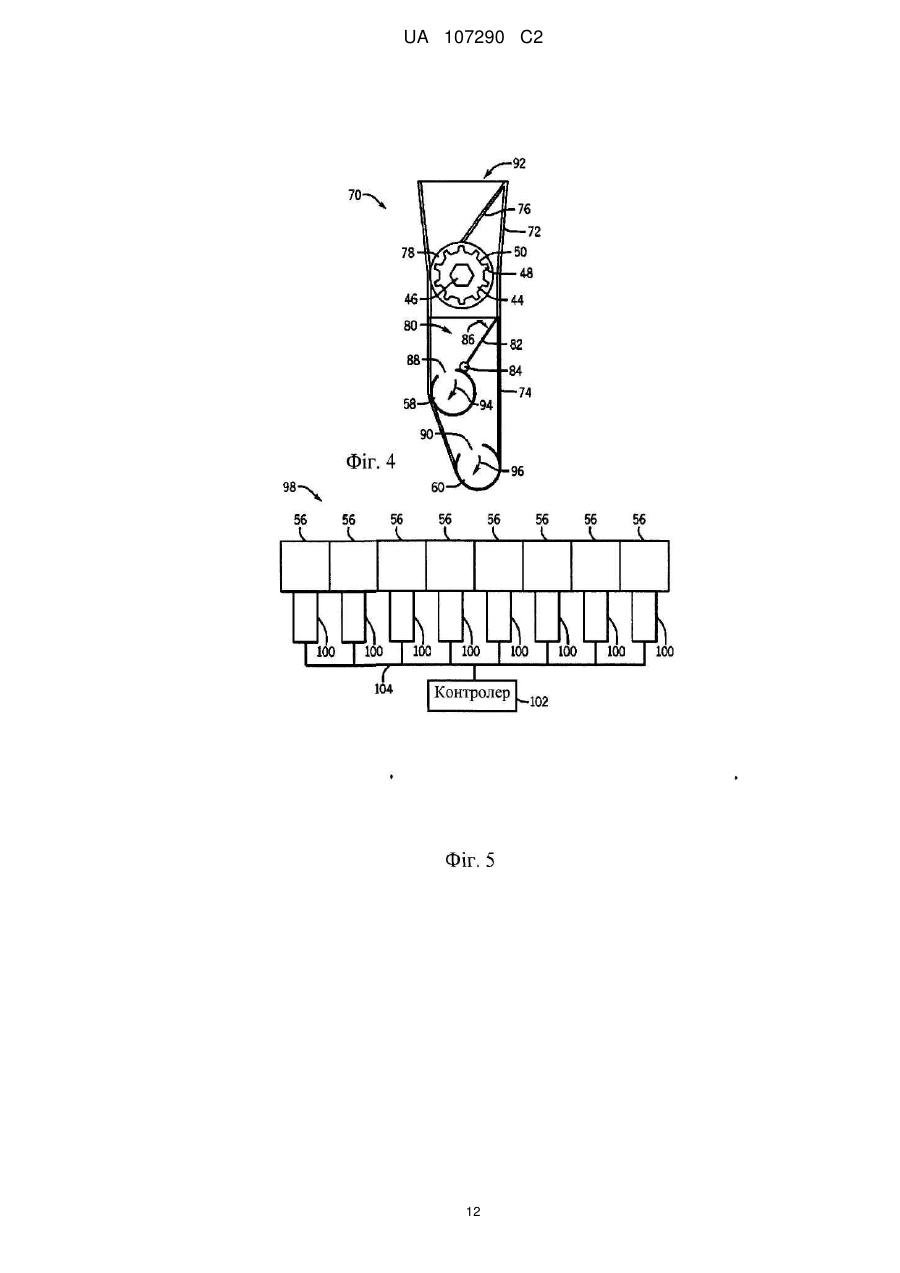

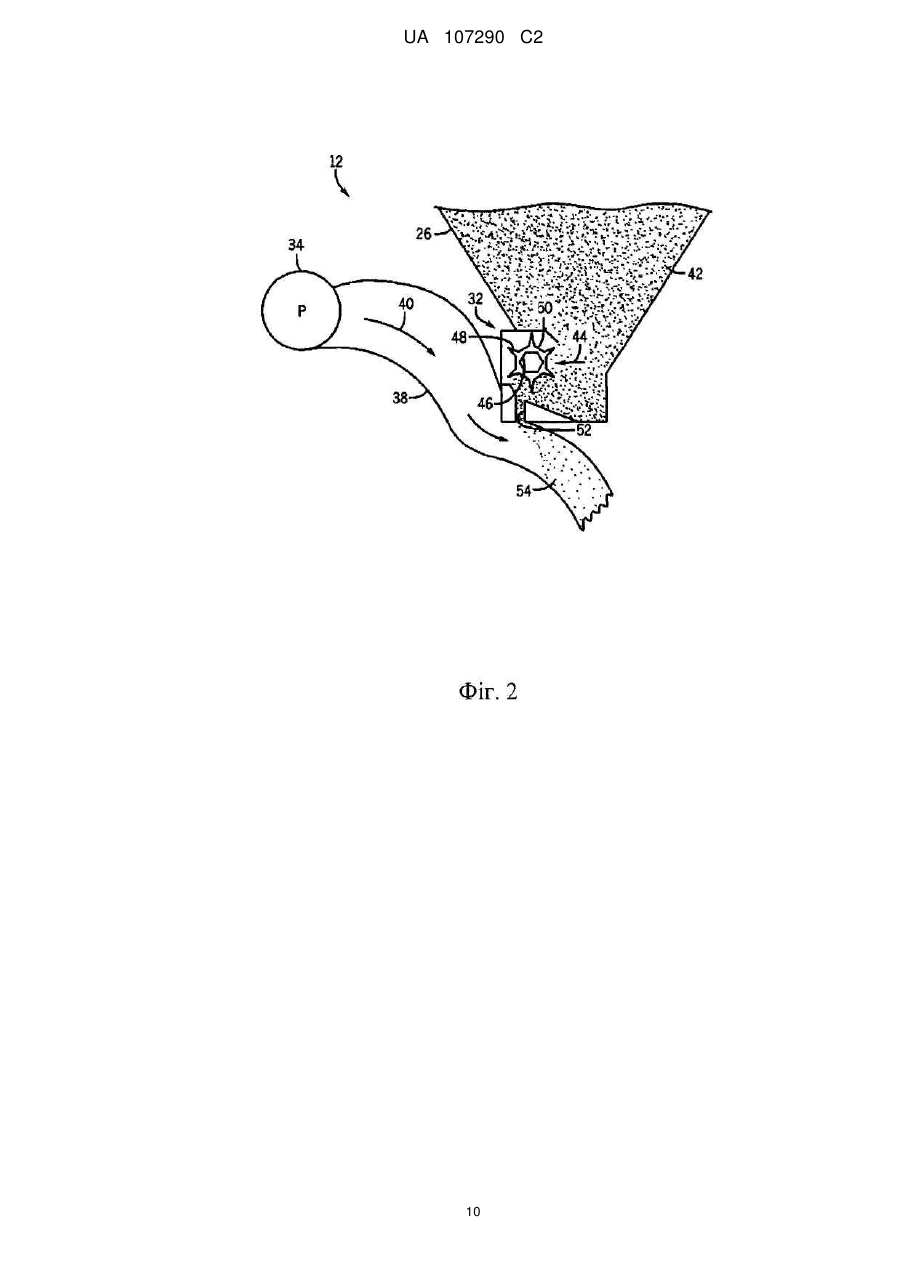

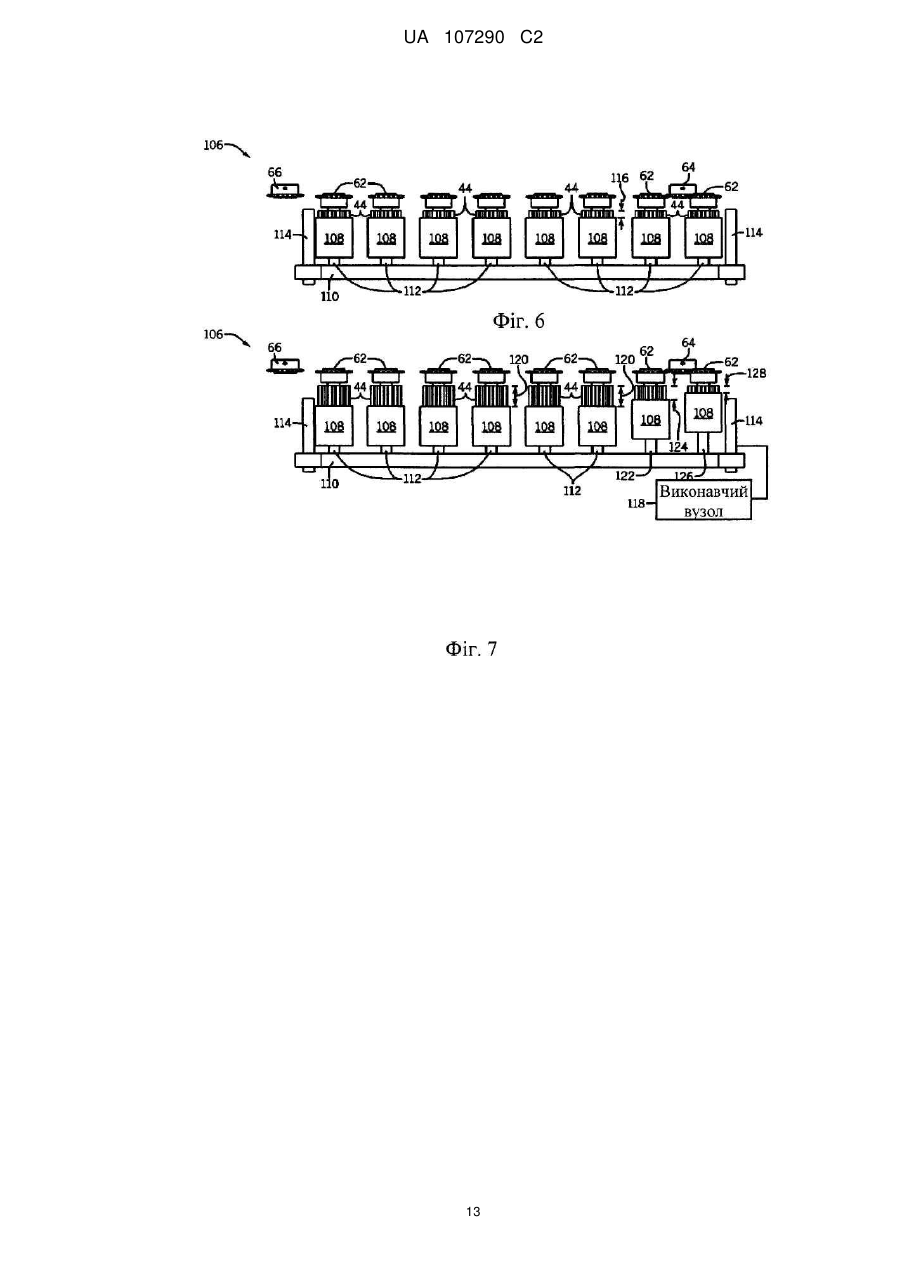

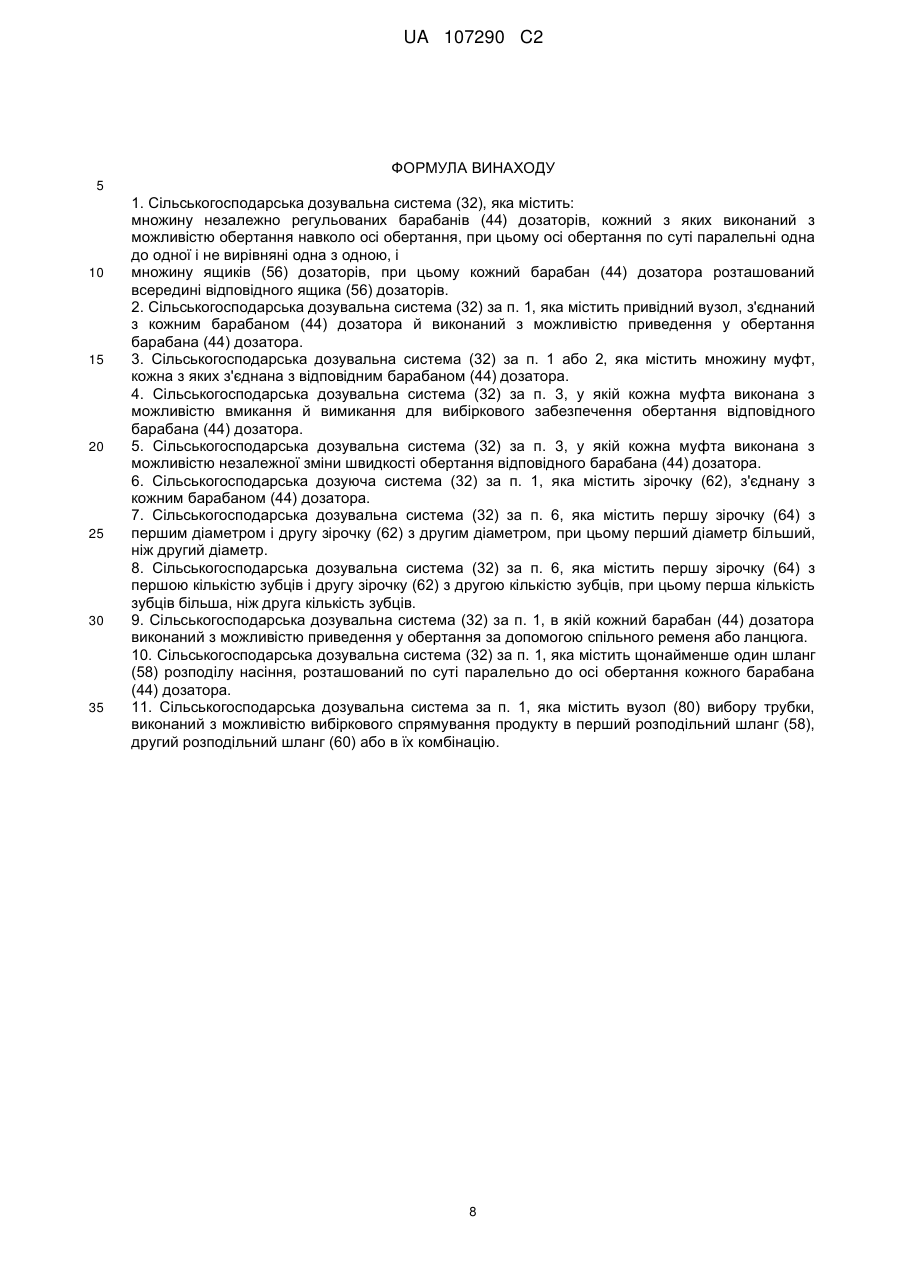

Реферат: Заявлена сільськогосподарська дозувальна система (32), яка містить множину незалежно регульованих барабанів (44) дозаторів, кожний з яких виконаний з можливістю обертання навколо осі обертання, при цьому осі обертання по суті паралельні одна до одної і не вирівняні одна з одною. При цьому система має множину ящиків (56) дозаторів. Кожний барабан (44) дозатора розташований всередині відповідного ящика (56) дозаторів. Сукупна площа поперечного перерізу жолобків збільшується вздовж подовжньої осі барабана дозатора. UA 107290 C2 (12) UA 107290 C2 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Винахід стосується по суті дозуючих систем, а більш конкретно дозуючого пристрою зі змінюваною геометрією. Рівень техніки Як правило, посівні знаряддя буксирують позаду трактора або іншого робочого транспортного засобу. Ці посівні знаряддя зазвичай містять один або більше землеоброблювальних інструментів або сошників, які утворюють лінію посіву для розміщення насіння в ґрунт. Сошники використовують для рихлення ґрунту, забезпечуючи розміщення насіння. Після розміщення насіння, за кожним сошником іде закотковувальний каток, який закотковує ґрунт поверх розміщеного насіння. У деяких конфігураціях, для дозування й доставки сільськогосподарського продукту (наприклад, насіння, добрив тощо) до землеоброблювальних інструментів, у посівному знарядді використовується пневматичний візок. Деякі пневматичні візки містять дозуючу систему й пневматичну транспортуючу систему, виконану із можливістю доставки відміряних кількостей продукту в повітряний потік, який переносить продукт до сошників. Однак дозуюча система може містити барабани дозаторів з обмеженою здатністю керування потоком продукту. Наприклад, деякі барабани дозаторів можуть мати рівномірну геометричну форму, яка не компенсує зміну розміру продукту. Із подібними барабанами дозаторів, може бути відміряна небажана кількість продукту, і/або площа поперечного перерізу жолобків може бути недостатньою для дозування продукту, що має частинки великого діаметра. Відповідно, оператор зазвичай повинен замінювати барабани дозаторів, при перемиканні між продуктами. Отже, це може спричинити множини стадій збирання/розбирання, зменшуючи за допомогою цього продуктивність і підвищуючи собівартість посіву. Розкриття винаходу Згідно із запропонованим винаходом, забезпечена сільськогосподарська дозуюча система, яка викладена в пункті 1 прикладеної формули винаходу. В одному варіанті здійснення, сільськогосподарський дозуючий пристрій містить барабан дозатора, що має множину жолобків. Сукупна площа поперечного перерізу жолобків збільшується вздовж подовжньої осі барабана дозатора. У ще одному варіанті здійснення, сільськогосподарський дозуючий пристрій містить барабан дозатора, що має множину ребер, що продовжуються між першим подовжнім кінцем барабана дозатора й другим подовжнім кінцем барабана дозатора. Дозуючий пристрій також містить множину жолобків. Кожний жолобок утворений між парою сусідніх ребер. Дозуючий пристрій містить площу поперечного перерізу кожного жолобка в площині, по суті паралельної першому й другому подовжнім кінцям, яка збільшується вздовж подовжньої осі барабана дозатора. У ще одному варіанті здійснення, сільськогосподарський дозуючий пристрій містить барабан дозатора. Барабан дозатора містить перший подовжній кінець, другий подовжній кінець і подовжній прохід, що продовжується через барабан дозатора від першого подовжнього кінця до другого подовжнього кінця. Подовжній прохід виконаний із можливістю прийому ведучого валу. Барабан дозатора також містить множину жолобків, що продовжуються між першим і другим подовжніми кінцями. Площа поперечного перерізу кожного жолобка в площині, по суті паралельній першому й другому подовжнім кінцям, збільшується вздовж подовжньої осі барабана дозатора. Короткий опис креслень Ці й інші деталі, аспекти, і переваги запропонованого винаходу стануть більш зрозумілими при прочитанні наступного докладного опису з посиланням на супроводжуючі креслення, на яких однаковими позиціями позначені однакові елементи на всіх кресленнях, на яких: Фіг. 1 являє собою вигляд збоку пневматичного візка, що має дозуючу систему, яка може використовувати барабан дозатора зі змінюваною геометрією; Фіг. 2 являє собою схематичну діаграму ілюстративної дозуючої системи, яка може бути використана в пневматичному візку за Фіг. 1; Фіг. 3 являє собою вигляд у перспективі варіанту здійснення дозуючої системи із барабанами дозаторів, що мають паралельні осі обертання; Фіг. 4 являє собою вигляд збоку поперечного перерізу ящика дозаторів дозуючої системи за Фіг. 3; Фіг. 5 являє собою схематичну діаграму ще одного варіанту здійснення дозуючої системи; Фіг. 6 являє собою вигляд зверху варіанту здійснення дозуючої системи, що має вузол втулок барабанів дозаторів; Фіг. 7 являє собою вигляд зверху вузла втулок барабанів дозаторів за Фіг.6, що ілюструє регулювання втулок барабанів дозаторів; 1 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 8 являє собою вигляд у перспективі варіанту здійснення барабана дозатора, що має жолобки зі змінюваною геометрією; Фіг. 9 являє собою вигляд збоку барабана дозатора в поперечному перерізі Фіг. 8, зробленому по лінії 9-9; і Фіг. 10 являє собою вигляд збоку барабана дозатора в поперечному перерізі на Фіг. 8, зробленому по лінії 10-10. Переважний варіант здійснення винаходу Фіг. 1 являє собою вигляд збоку пневматичного візка, що має дозуючу систему, яка може використовувати барабан дозатора зі змінюваною геометрією. У проілюстрованому варіанті здійснення, знаряддя 10 з'єднане з пневматичним візком 12 таким чином, щоб пневматичний візок 12 у процесі роботи й транспортування буксирувався позаду знаряддя 10. Знаряддя 10 містить інструментальну раму 14 із землеоброблювальним інструментом 16. Землеоброблювальний інструмент 16 виконаний із можливістю викопування борозни в ґрунті 18 для розміщення насіння і/або добрив. У проілюстрованому варіанті здійснення, землеоброблювальний інструмент 16 отримує продукт (наприклад, насіння, добрива тощо) із колектора 20 розподілу продукту через шланг 22, розташований між колектором 20 і землеоброблювальним інструментом 16. Хоча в проілюстрованому варіанті здійснення використані тільки один землеоброблювальний інструмент 16, колектор 20 розподілу продукту й шланг 22, слід розуміти, що в альтернативних варіантах здійснення для полегшення доставки продукту в ґрунт 18 знаряддя 10 може містити додаткові інструменти 16, колектори 20 і/або шланги 22. Як проілюстровано, знаряддя 10 містить колісні вузли 24, які контактують із поверхнею 18 гранту й забезпечують буксируючому транспортному засобу можливість тягнути знаряддя 10. Як описано вище, пневматичний візок 12 з'єднаний зі знаряддям 10 і буксирується позаду знаряддя 10. Слід розуміти, що в деяких варіантах здійснення, пневматичний візок 12 може буксируватися безпосередньо позаду буксируючого транспортного засобу, із знаряддям 10, буксованим позаду пневматичного візка 12. Аналогічним чином, знаряддя 10 і пневматичний візок 12 можуть бути частиною єдиного агрегату, або знаряддя 10 і пневматичний візок 12 можуть бути окремими агрегатами, які з'єднані разом. Пневматичний візок 12 містить резервуар-сховище 26, раму 28, колеса 30, дозуючу систему 32 і джерело 34 повітря. Рама 28 містить буксирний зчіпний пристрій, виконаний із можливістю з'єднання зі знаряддям 10 або буксируючим транспортним засобом. У деяких конфігураціях, резервуар-сховище 26 містить множину відділень для зберігання різних текучих гранульованих матеріалів. Наприклад, одне відділення може містити насіння, а інше відділення може містити сухі добрива. У подібних конфігураціях, пневматичний візок 12 може бути виконаний із можливістю доставки в знаряддя 10 як насіння, так і добрив. Насіння і/або добрива всередині резервуара-сховища 26 подаються під дією сили тяжіння в дозуючу систему 32. У наданому варіанті здійснення, дозуюча система 32 містить секційні барабани дозаторів для регулювання потоку матеріалу з резервуара-сховища 26 у повітряний потік, що забезпечується джерелом 34 повітря. Потім повітряний потік несе матеріал через шланг 36 у знаряддя 10, забезпечуючи за допомогою цього землеоброблювальний інструмент 16 насінням і/або добривами для розміщення в ґрунті. Хоча в проілюстрованому варіанті здійснення міститься тільки один шланг 36, в альтернативних варіантах здійснення можуть бути використані додаткові шланги для перенесення продукту із пневматичного візка 12 у знаряддя 10. Вузол керування може бути з'єднаний із можливістю передачі даних із дозуючою системою 32 і джерелом 34 повітря для регулювання потоку продукту в знаряддя 10. Вузол керування може містити пристрій просторової локалізації, такий як приймач Глобальної системи позиціонування (GPS). У подібній конфігурації, вузол керування буде отримувати інформацію про географічне положення від приймача GPS, полегшуючи за допомогою цього визначення положення пневматичного візка 12. У зв'язку з цим, вузол керування може здійснювати "Розумне Землеробство", за допомогою якого дозуючою системою 32 керують на основі географічного положення дозуючої системи 32, пневматичного візка 12 і/або знаряддя 10. Фіг. 2 являє собою схематичну діаграму ілюстративної дозуючої системи, яка може бути використана в пневматичному візку за Фіг. 1. Як проілюстровано, джерело 34 повітря з'єднане із трубопроводом 38, виконаним із можливістю забезпечення протікання повітря 40 повз дозуючу систему 32. В інших варіантах здійснення, трубопровід 38 може містити множину секцій трубопроводу, при цьому одна секція трубопроводу з'єднує джерело 34 повітря з верхньою частиною дозуючої системи 32, а інша секція трубопроводу з'єднує нижню частину дозуючої системи 32 із знаряддям. У подібній конфігурації, повітря 40 протікає через дозуючу систему 32, 2 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 60 зверху вниз. Повітря 40 входить у дозуючу систему 32, з'єднується із відміряним продуктом і виходить із дозуючої системи 32 у вигляді суміші продукту й повітря. Джерелом 34 повітря може бути насос або вентилятор, запущений, наприклад, електрикою або гідравлічним двигуном. Текучий гранульований матеріал 42 (наприклад, насіння, добрива тощо) всередині резервуара-сховища 26 тече під дією сили тяжіння в дозуючу систему 32. Дозуюча система 32 містить барабан 44 дозатора. Однак, у деяких варіантах здійснення, може бути виконаний більше ніж один барабан 44 дозатора із можливістю спрямування потоку матеріалу 42 у повітряний потік 40. У деяких варіантах здійснення, дозуюча система 32 може містити множину барабанів 44 дозаторів, розташованих поруч один з одним вздовж подовжньої осі барабанів 44, або в інших варіантах здійснення барабани 44 дозаторів можуть бути розташовані так, щоб їх осі обертання були паралельні одна одній. Наприклад, деякі дозуючі системи 32 містять вісім барабанів 44 дозаторів, виконаних із прямолінійною конфігурацією. Подібні системи 32 відомі, як "8-ходові" дозуючі вузли. Однак альтернативні варіанти здійснення можуть містити більше або менше барабанів 44 дозаторів, наприклад, 5, 6, 7, 8, 9 або більше. Кожний барабан 44 дозатора містить внутрішній прохід/порожнину 46, виконану із можливістю прийому валу, який обертає барабан 44 дозатора. У проілюстрованому варіанті здійснення, порожнина 46 має шестикутний поперечний переріз. Однак альтернативні варіанти здійснення можуть містити різні інші конфігурації порожнини (наприклад, трикутну, квадратну, із кріпленням на шплінтах, із кріпленням на шліцах тощо). Вал з'єднаний із привідний вузлом, таким як електричний або гідравлічний двигун, виконаним із можливістю обертання барабанів 44 дозаторів. Як альтернатива, у деяких варіантах здійснення, барабани 44 дозаторів можуть бути з'єднані з колесом за допомогою вузла зубчатої передачі таким чином, щоб обертання колеса обертало барабани дозаторів. Подібна конфігурація буде автоматично змінювати швидкість обертання барабанів дозаторів на основі швидкості пневматичного візка. Кожний барабан 44 дозатора також містить множину ребер 48 і жолобків 50. Кількість і геометрія жолобків 50 конкретно виконані з можливістю розміщення розподілюваного матеріалу 42. Проілюстрований варіант здійснення містить шість жолобків 50 і відповідну кількість ребер 48. Альтернативні варіанти здійснення можуть містити більше або менше жолобків 50 і/або ребер 48. Наприклад, барабан 44 дозатора може містити 2, 4, 6, 8, 10,12, 14, 16, 18, 20 або більше жолобків 50 і/або ребер 48. На додаток, глибина жолобків 50 і/або висота ребер 48 виконані з можливістю розміщення матеріалу 42 всередині резервуара-сховища 26. Наприклад, для більшого насіння може бути використаний барабан 44 дозатора, що має більш глибокі жолобки 50 і більш маленькі ребра 48, у той час, як для меншого насіння може бути використаний барабан 44 дозатора, що має дрібніші жолобки 50 і більші ребра 48. Інші параметри, такі як крок жолобка (тобто поворот відносно подовжньої осі) і кут жолобка (тобто поворот відносно радіальної осі) в альтернативних варіантах здійснення також можуть змінюватися. Окрім того, у деяких варіантах здійснення, для розміщення насіння із множиною розмірів може бути використаний барабан 44 дозатора, що має жолобки зі змінюваною геометрією 50. Для конкретної конфігурації барабана дозатора, швидкість обертання барабана 44 дозатора регулює потік матеріалу 42 у повітряний струмінь 40. Конкретно, по мірі того, як барабан 44 дозатора обертається, матеріал переміщується через отвір 52 у дозуючій системі 32 у трубопровід 38. Потім матеріал перемішується з повітрям із джерела 34 повітря, утворюючи за допомогою цього суміш 54 повітря/матеріалу. Потім суміш протікає у висіваючі секції знаряддя 10 через пневматичні трубопроводи, при цьому насіння і/або добрива розміщуються в ґрунті. У наданому варіанті здійснення, дозуюча система 32 може бути деактивована зупинкою обертання барабанів 44 дозаторів, по суті блокуючи за допомогою цього потік матеріалу через отвір 52. І навпаки, дозуюча система 32 може бути активована за рахунок вмикання обертання барабанів 44 дозаторів. Таким чином, потік продукту у висіваючі секції може бути тимчасово припинений у той час, як землеоброблювальні інструменти знаходяться в неробочому стані або коли небажаним є потік продукту із конкретного барабана 44 дозатора. Фіг. 3 являє собою вигляд у перспективі дозуючої системи 32 із барабанами дозаторів, що мають паралельну вісь обертання. Як проілюстровано, дозуюча система 32 містить множину ящиків 56 дозаторів, розташованих поруч один з одним. У даному варіанті здійснення, у дозуючій системі 32 міститься вісім ящиків 56 дозаторів. Однак, у інших варіантах здійснення, у дозуючій системі 32 можуть бути використані 1, 2, 3, 4, 5, 6, 7, 8, 9 або більше ящиків 56 дозаторів. Ящики 56 дозаторів забезпечують можливість протікання продукту безпосередньо в барабан дозатора (не показаний), розташований усередині кожного ящика дозаторів. Окрім того, шланг 58 первинного розподілу й шланг 60 вторинного розподілу продовжуються через кожний із ящиків 56 дозаторів у напрямку, по суті паралельному осі обертання барабанів 3 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозаторів. В альтернативних варіантах здійснення, розподільні шланги 58 і 60 можуть продовжуватися через ящики 56 дозаторів у напрямку, по суті перпендикулярному осі обертання барабанів дозаторів. Розподільні шланги 58 і 60 полегшують потік продукту в землеоброблювальні інструменти. На додаток, розподільні шланги 58 і 60 забезпечують можливість об'єднання або ізолювання продуктів, перед протіканням у землеоброблювальні інструменти. Наприклад, продукт з одного або більше ящиків 56 дозаторів може протікати в розподільні шланги 58, у той час як продукт з інших ящиків 56 дозаторів може протікати в розподільні шланги 60. У деяких варіантах здійснення, продукт з окремої дозуючої системи може доставлятися в шланги 58 і/або 60 перед тим, як шланги отримують продукт із ящиків 56 дозаторів. Таким чином, усередині шлангів 58 і/або 60 може об'єднуватися множину продуктів. Кожний з ящиків 56 дозаторів містить зірочку 62, з'єднану з барабаном дозатора (не показана). У той час як у проілюстрованому варіанті здійснення використані по суті уніфіковані зірочки 62, потрібно зазначити, що альтернативні варіанти здійснення можуть використовувати зірочки, які варіюють по розміру і/або кількості зубців. У зв'язку з цим, швидкість обертання кожного барабана дозатора можна окремо регулювати за допомогою вибору зірочки, що має потрібний розмір, і/або кількість зубців. У проілюстрованому варіанті здійснення, барабани дозаторів розташовані всередині ящиків 56 дозаторів і обертаються зірочками 62. Окрім того, барабани дозаторів виконані таким чином, щоб їх осі обертання були паралельні одна одній. У проілюстрованому варіанті здійснення, дозуюча система 32 містить ведучу зірочку 64 і ведену зірочку 66. Ведуча зірочка 64, ведена зірочка 66 і зірочки 62 містять зубці, виконані з можливістю взаємодії з ланцюгом, який обертає зірочку 62, обертаючи за допомогою цього барабани дозаторів. Однак, слід розуміти, що в альтернативних варіантах здійснення може бути використана ремінна передача для обертання барабанів дозаторів. У деяких варіантах здійснення, ланцюг може бути спрямований від ведучої зірочки 64 зверху сусідніх зірочок 62, знизу наступної зірочки 62, а потім зверху наступної зірочки 62, і так далі, уздовж довжини дозуючої системи 32. Потім ланцюг може розташовуватися по верхній частині веденої зірочки 66 і робити петлю навколо ведучої зірочки 64. У подібній конфігурації, коли ведуча зірочка 64 обертається привідним вузлом, ланцюг буде обертати кожну зірочку 62, відповідну барабану дозатора. Привідний вузол можна зупиняти або запускати, щоб спричинити обертання кожної окремої зірочки 62. Окрім того, між кожною зірочкою 62 і відповідним барабаном дозатора може бути розташована муфта, наприклад, електрична або механічна муфта. Муфта може забезпечувати можливість вибіркового вмикання або вимикання кожного барабана дозатора, надаючи за допомогою цього можливість індивідуального керування кожним барабаном дозатора. Окрім того, муфти можуть бути виконані з можливістю забезпечення регульованого прослизання, надаючи за допомогою цього можливість роботи барабанів дозаторів зі змінюваними швидкостями один відносно одного. Кожний із ящиків 56 дозаторів містить планку відбору, виконану з можливістю забезпечення розподілу продукту в розподільний шланг або 58, або 60. Окрім того, планка 68 регулювання трубки продовжується з дозуючої системи 32 і виконана з можливістю керування положенням планок відбору. Наприклад, в одному положенні, планка 68 регулювання трубки забезпечує можливість протікання продукту, відміряного в ящиках 56 дозаторів, в шланги 58 первинного розподілу, у той час як у іншому положенні, планка 68 регулювання трубки забезпечує можливість протікання продукту, відміряного в ящиках 56 дозаторів, в шланги 60 вторинного розподілу. Фіг. 4 являє собою вигляд збоку поперечного перерізу вузла 70 дозаторів дозуючої системи Фіг. 3. Вузол 70 дозаторів містить барабанну секцію 72 і розподільну секцію 74. Продукт входить у барабанну секцію 72 і спрямовується в бік барабана 44 дозатора за допомогою похилої мембрани 76. Барабан 44 дозатора розташований всередині отвору 78 у вузлі 70 дозаторів, при цьому барабан 44 дозатора закріплений на своєму місці й рухається ведучим валом, вставленим через порожнину 46. Ведучий вал, у свою чергу, з'єднаний із зірочкою 62, обертаючи за допомогою цього барабан 44 дозатора, у міру того, як зірочка рухається ланцюгом. Розподільна секція 74 містить вузол 80 вибору трубки для визначення, чи тече продукт у шланг 58 первинного розподілу або в шланг 60 вторинного розподілу. Вузол 80 вибору трубки містить планку 82 відбору, прикріплену до шарніра 84. Окрім того, шарнір 84 з'єднаний із регулювальною планкою таким чином, щоб пересування регулювальної планки обертало планку 82 відбору в напрямку, позначеному стрілками 86. Коли планка 82 відбору знаходиться в проілюстрованому положенні, продукт із барабана 44 дозатора протікає в шланг 58 первинного розподілу через отвір 88. Коли планку 82 відбору повертають ліворуч таким чином, щоб планка 4 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 60 контактувала з протилежною стороною корпусу розподільної секції, продукт із барабана 44 дозатора буде протікати в шланг 60 вторинного розподілу через отвір 90. У деяких варіантах здійснення, планка 82 відбору може бути розташована в центральному положенні між сторонами корпусу розподільної секції, забезпечуючи, щоб продукт витікав із барабана 44 дозатора як у шланг 58 первинного розподілу, так і в шланг 60 вторинного розподілу. Як проілюстровано стрілкою 92, продукт входить у вузол 70 дозаторів через верхню частину барабанної секції 72. Продукт спрямовується в барабан 44 дозатора за допомогою похилої мембрани 76. У міру того, як барабан 44 дозатора повертається, продукт протікає в розподільну секцію 74. Залежно від положення вузла 80 вибору трубки, продукт буде протікати в один із двох або в обидва із розподільних шлангів 58 і 60. Продукт, що протікає в шланг 58 первинного розподілу вздовж напрямку 94, може об'єднуватися з будь-яким іншим продуктом всередині шланга 58 первинного розподілу, а об'єднані продукти будуть протікати в напрямку знаряддя. Аналогічно, продукт, який протікає в шланг 60 вторинного розподілу вздовж напрямку 96, може об'єднуватися з будь-яким іншим продуктом всередині шланга 60 вторинного розподілу, а об'єднані продукти будуть протікати в напрямку знаряддя. Фіг. 5 являє собою схематичну діаграму ще одного варіанту здійснення дозуючої системи 98. Як проілюстровано, із кожним ящиком 56 дозаторів з'єднаний привідний вузол 100. Привідні вузли 100 виконані з можливістю індивідуального керування обертанням кожного барабана дозатора. Слід розуміти, що привідні вузли 100 можуть мати будь-який відповідний пристрій, який може обертати барабани дозаторів, такий як, наприклад, електричний або гідравлічний двигун. Із привідними вузлами 100 за допомогою провідного вузла 104 з'єднаний контролер 102. Контролер 102 виконаний із можливістю відправлення сигналів у привідні вузли 100 для вибіркового ввімкнення й вимкнення обертання барабанів дозаторів і для керування швидкістю обертання барабанів дозатора. У подібній конфігурації, барабанами дозаторів можна керувати індивідуально, забезпечуючи вибіркове керування обертанням і швидкість барабанів дозатора. Фіг. 6 являє собою вигляд зверху варіанту здійснення дозуючої системи, що має вузол 108 втулок барабанів дозаторів. У проілюстрованому варіанті здійснення, барабани 44 дозаторів розташовані всередині втулок 108 барабанів дозаторів. Втулки 108 барабанів дозаторів є чашоподібними або циліндричними й виконані з можливістю оточення щонайменше частини барабанів 44 дозаторів. У деяких варіантах здійснення, втулки 108 барабанів дозаторів можуть бути виконані з можливістю оточення повністю барабана дозатора. Як описано детально нижче, втулки 108 барабанів дозаторів можуть сприяти регулюванню швидкості потоку продукту з барабанів 44 дозаторів. Окрім того, із кожною із втулок 108 барабанів дозаторів через вузли 112 регулювання втулок з'єднана планка 110 регулювання втулок. На додаток, із кожним кінцем планки 110 регулювання втулок з'єднані адаптери 114 планок. Планка 110 регулювання втулок і/або адаптери 114 планок можуть бути відрегульовані, щоб змушувати втулки 108 відкривати більше або менше площі поверхні барабанів 44 дозаторів. Коли відкривається більше поверхні барабанів 44 дозаторів, барабанами 44 дозаторів може розподілятися більша кількість продукту. І навпаки, коли відкривається менше поверхні барабанів 44 дозаторів, барабанами 44 дозаторів може розподілятися менша кількість продукту. Відповідно, кількість продукту, що розподіляється барабанами 44 дозаторів, можна регулювати за допомогою регулювання положення втулок 108 барабанів дозаторів. Як зображено, втулки 108 барабанів дозаторів відкривають частину барабанів 44 дозаторів, що має довжину 116. Слід розуміти, що деякі продукти, такі як наприклад, канола, можуть дозуватися з низькою нормою. Отже, барабани дозаторів, виконані із можливістю розподілу подібних продуктів, можуть обертатися з дуже низькою швидкістю. На жаль, гідравлічні системи приводу, виконані з можливістю обертання барабанів дозаторів, можуть "глухнути", за занадто повільного обертання. Однак, у проілюстрованому варіанті здійснення, втулки 108 можуть закривати частину барабана 44 дозатора, надаючи за допомогою цього можливість швидшого обертання барабана дозатора, у той самий час дозуючи все-таки належну кількість продукту. Швидша швидкість кутового обертання може по суті зменшувати або усувати можливість гідравлічної системи приводу заглухнути. Для інших продуктів, наприклад, гороху або добрив, можна використовувати швидшу швидкість кутового обертання, тому втулки 108 барабанів дозаторів можуть бути розташовані таким чином, щоб закривати меншу площу поверхні барабана 44 дозатора. Окрім того, положення втулок 108 барабанів дозаторів можна відрегулювати або окремо, або в поєднанні зі змінюваною швидкістю обертання барабанів 44 дозаторів, для керування швидкістю потоку продукту через дозуючу систему. Втулки 108 барабанів дозаторів можуть забезпечувати дозуючій системі можливість дозування множини продуктів із конфігурацією єдиного барабана дозатора, усуваючи за 5 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 допомогою цього процес заміни барабанів дозаторів, із заміною продуктів. Наприклад, оператор може вибрати конкретну конфігурацію барабана дозатора (наприклад, що має жолобок із потрібною глибиною, кількість жолобків тощо) для полегшення точності дозування конкретного продукту. Потім оператор може видалити поточний барабан дозатора, і встановити новий барабан дозатора, що має потрібні властивості. Внаслідок тривалості процесу заміни барабана дозатора, знаряддя буде проводити менше часу в полі, зменшуючи в зв'язку з цим посівну ефективність. На відміну від цього, внаслідок того, що проілюстрований варіант здійснення полегшує зміну швидкості потоку продукту за допомогою регулювання положення втулок 108 і/або швидкості барабанів 44 дозаторів, конкретна конфігурація барабана дозатора може бути використана для дозування множини продуктів, підвищуючи за допомогою цього ефективність посівних робіт. На додаток до регулювання спільної групи втулок 108 барабанів дозаторів, можна незалежно регулювати окремі втулки 108 барабанів дозаторів. Наприклад, вузол 112 регулювання втулок окремої втулки 108 барабана дозатора може бути відрегульований таким чином, щоб примусити втулку 108 барабана дозатора закривати більшу або меншу частину відповідного барабана 44 дозатора, ніж інші втулки 108 барабанів дозаторів. Конкретніше, кожна втулка 108 барабана дозатора може бути відрегульована за допомогою повороту втулки 108 барабана дозатора навколо нарізного штока вузла 112 регулювання втулки, висуваючи або втягуючи за допомогою цього втулку 108. Як альтернатива, втулка 108 барабана дозатора може бути відрегульована за допомогою обертання регулювального болта вузла 112 регулювання втулки. Подібна тонка настройка може бути використана для регулювання швидкості потоку продукту в конкретні групи висіваючих секцій, компенсуючи за допомогою цього варіанти по кількості висіваючих секцій у групі. Фіг. 7 являє собою вигляд зверху вузла 106 втулок барабанів дозаторів за Фіг. 6, що ілюструє регулювання втулок барабанів дозаторів. Як проілюстровано, планка 110 регулювання втулок і/або адаптери 114 планки з'єднані з виконавчим вузлом 118. Виконавчий вузол 118 виконаний із можливістю переміщення планки 110 регулювання втулки і/або адаптерів 114 планки відносно барабанів 44 дозаторів. Виконавчий вузол 118 може приводитися в дію за допомогою гідравліки, соленоїда, електромеханічного пристрою або будь-якого відповідного пристрою іншого типу, виконаного з можливістю забезпечення необхідної дії. Окрім того, виконавчий вузол 118 забезпечує можливість регулювання в процесі роботи втулок 108 барабанів дозаторів (тобто пересування назад і вперед), наприклад, під час посіву або внесення добрив у полі. Конкретніше, планку 110 регулювання втулки можна переміщувати, щоб відкривати довжину 120 барабанів 44 дозаторів. Слід розуміти, що планка 110 регулювання втулки може переміщуватися автоматично, наприклад, за допомогою виконавчого вузла 118, або вручну. При пересуванні планки 110 регулювання втулки, із планкою 110 переміщується кожна з втулок 108. Окрім того, окремі втулки 108 можуть бути відрегульовані таким чином, щоб різні втулки 108 закривали різні частини барабанів 44 дозаторів. Наприклад, одна втулка 108 може бути відрегульована за допомогою регулювання вузла 122, примушуючи за допомогою цього втулку 108 відкривати частину барабана 44 дозатора, що має довжину 124. Як проілюстровано, довжина 124 менша, ніж довжина 120. Однак, за допомогою регулювання регулювального вузла 122 у протилежному напрямку, довжина 124 може бути більшою, ніж довжина 120. Ще один регулювальний вузол 126 може бути відрегульований таким чином, щоб примушувати втулку 108 відкривати довжину 128 барабана 44 дозатора. Довжина 128 менша, ніж довжина 124 і довжина 120. Однак, як описано вище, регулювальний вузол 126 може бути відрегульований таким чином, щоб довжина 128 була більшою, ніж довжина 120 і/або довжина 124. Окрім того, будь-який із регулювальних вузлів 112 може бути відрегульований таким чином, щоб примушувати втулки 108 закривати іншу частину відповідного барабана 44 дозатора. Подібні регулювання можуть бути зроблені вручну або за допомогою окремих виконавчих ящиків, які можуть бути прикріплені до кожної втулки 108 барабана дозатора для індивідуального тонкого настроювання положення втулок 108 барабанів дозаторів. Кожна втулка 108 барабана дозатора також може бути використана для повного блокування потоку продукту у відповідний барабан 44 дозатора шляхом повного закриття барабана 44 дозатора. Подібне повне відсікання продукту також може бути виконане за допомогою пристрою або керування, або ручного керування виконавчим механізмом. Як описано детально нижче, вузол 106 втулок барабанів дозаторів може використовувати барабани 44 дозаторів, що мають жолобки зі змінюваною геометрією. Подібні барабани 44 дозаторів можуть забезпечити робочий об'єм, що збільшується, вздовж довжини барабана 44 6 UA 107290 C2 5 10 15 20 25 30 35 40 45 50 55 60 дозатора. Внаслідок цього, швидкість потоку продукту може варіювати непрямолінійно, оскільки втулка 108 барабана дозатора закриває змінювані частини барабана 44 дозатора. Фіг. 8 являє собою вигляд у перспективі барабана 130 дозатора, що має жолобки зі змінюваною геометрією. Барабан 130 дозатора містить жолобки, що чергуються, 132, і ребра 134. Як проілюстровано, сукупна площа поперечного перерізу жолобків збільшується вздовж подовжньої осі барабана дозатора, надаючи за допомогою цього барабан дозатора, що має робочий об'єм, який змінюється з осьовим положенням. У проілюстрованому варіанті здійснення, кожний жолобок закручується навколо подовжньої осі, оскільки жолобок продовжується між першим і другим подовжніми кінцями барабана дозатора. На першому кінці 136, жолобки 132 мають ширину 138, у той час як ребра 134 мають ширину 140. Окрім того, на другому кінці 142, жолобки 132 мають ширину 144, у той час як ребра 134 мають ширину 146. Як проілюстровано, ширина 138 жолобків 132 на першому кінці 136 менша, ніж ширина 144 жолобків 132 на другому кінці 142. І навпаки, ширина 140 ребер 134 на першому кінці 136 більша, ніж ширина 146 ребер 134 на другому кінці 142. У проілюстрованому варіанті здійснення, кут 148 між жолобками 132 і першим кінцем 136 менший ніж 90 градусів. Однак, слід розуміти, що в альтернативних варіантах здійснення, кут 148 може дорівнювати або бути більшим ніж 90 градусів. Жолобки 132 мають по суті дугоподібний профіль, що досягає глибини 150. Однак, в інших варіантах здійснення, профіль жолобка може набувати інших форм, наприклад, квадратної, трикутної, кругової тощо. Відповідно, як проілюстровано, барабан 130 дозатора має жолобки 132, які розширюються завширшки й у глибину по мірі того, як вони продовжуються від першого кінця 136 до другого кінця 142. Окрім того, барабан 130 дозатора має подовжній прохід 152, що продовжується між кінцями 136 і 142. Прохід 152 забезпечує можливість вставляння в нього ведучого вала для надання руху барабану 130 дозатора. Хоча прохід 152 зображений із шестикутною формою, можуть бути використані будь-які інші форми, наприклад, у альтернативних варіантах здійснення можуть бути використані трикутна, квадратна, п'ятикутна тощо. Слід розуміти, що проілюстрований барабан 130 дозатора з жолобками зі змінюваною геометрією може бути з'єднаний із втулкою барабана дозатора, яка описана вище. У зв'язку з цим, втулка барабана дозатора може забезпечувати можливість дозування продукту тільки частиною барабана 130 дозатора. У подібній конфігурації, барабан дозатора може бути відрегульований для ефективної доставки продуктів різних розмірів. Окрім того, комбінація втулки барабана дозатора й барабана 130 дозатора може забезпечувати можливість додаткового керування дозуючими властивостями, наприклад, швидкостями дозування й робочими поворотами за хвилину. Фіг. 9 являє собою вигляд збоку барабана дозатора в поперечному перерізі 130 Фіг. 8, зробленому по лінії 9-9. Барабан 130 дозатора має площу 154 поверхні в площині, по суті паралельній першому кінцю. Площею 154 поверхні є площа зображеного круглого поперечного перерізу, яка виключає сукупну площу жолобків 132 (тобто сукупну суму кожної окремої площі 156 жолобків 132), і площу проходу 152. Окрім того, площа 156 кожного жолобка 132 має ширину 158 і глибину 160. Глибина 160 кожного жолобка 132 змінюється по ширині 158 із збільшенням по суті дугоподібної форми. Потрібно зазначити, що ширина кожного ребра 134 більша, ніж ширина 158 кожного жолобка 132. Фіг. 10 являє собою вигляд збоку барабана 130 дозатора в поперечному перерізі Фіг. 8, зробленому по лінії 10-10. Барабан 130 дозатора має площу 162 поверхні. Площа 162 поверхні є площа зображеного круглого поперечного перерізу, яка виключає сукупну площу жолобків 132 (тобто сукупну суму кожної площі 164 жолобків 132), і площі проходу 152. Окрім того, площа 164 кожного жолобка 132 має ширину 166 і глибину 168. Глибина 168 кожного жолобка 132 змінюється по ширині 166 зі збільшенням по суті дугоподібної форми. Слід зазначити, що кожне із ребер 134 має меншу ширину, ніж ширина 166 кожного жолобка 132. Слід розуміти, що площа 162 поверхні поперечного перерізу на Фіг. 10 менша, ніж площа 154 поверхні поперечного перерізу Фіг. 9. На додаток, площа поперечного перерізу поверхні барабана 130 дозатора безперервно зменшується від першого кінця до другого кінця барабана 130 дозатора. Окрім того, потрібно зазначити, що сукупна площа жолобків 132 (тобто сукупна сума кожної окремої площі 164 жолобків 132) на Фіг. 10 більша, ніж сукупна площа жолобків 132 на Фіг. 9 (тобто сукупна сума кожної окремої площі 156 жолобків 132). У зв'язку з цим, сукупна площа поперечного перерізу жолобків 132 безперервно збільшується від першого кінця до другого кінця барабана 130 дозатора. Окрім того, ширина 166 і глибина 168 кожного жолобка 132 на Фіг. 10 більша, ніж ширина 158 і глибина 160 кожного жолобка 132 на Фіг. 9. Відповідно, ширина й глибина жолобків 132 безперервно збільшується від першого кінця до другого кінця барабана 130 дозатора. 7 UA 107290 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Сільськогосподарська дозувальна система (32), яка містить: множину незалежно регульованих барабанів (44) дозаторів, кожний з яких виконаний з можливістю обертання навколо осі обертання, при цьому осі обертання по суті паралельні одна до одної і не вирівняні одна з одною, і множину ящиків (56) дозаторів, при цьому кожний барабан (44) дозатора розташований всередині відповідного ящика (56) дозаторів. 2. Сільськогосподарська дозувальна система (32) за п. 1, яка містить привідний вузол, з'єднаний з кожним барабаном (44) дозатора й виконаний з можливістю приведення у обертання барабана (44) дозатора. 3. Сільськогосподарська дозувальна система (32) за п. 1 або 2, яка містить множину муфт, кожна з яких з'єднана з відповідним барабаном (44) дозатора. 4. Сільськогосподарська дозувальна система (32) за п. 3, у якій кожна муфта виконана з можливістю вмикання й вимикання для вибіркового забезпечення обертання відповідного барабана (44) дозатора. 5. Сільськогосподарська дозувальна система (32) за п. 3, у якій кожна муфта виконана з можливістю незалежної зміни швидкості обертання відповідного барабана (44) дозатора. 6. Сільськогосподарська дозуюча система (32) за п. 1, яка містить зірочку (62), з'єднану з кожним барабаном (44) дозатора. 7. Сільськогосподарська дозувальна система (32) за п. 6, яка містить першу зірочку (64) з першим діаметром і другу зірочку (62) з другим діаметром, при цьому перший діаметр більший, ніж другий діаметр. 8. Сільськогосподарська дозувальна система (32) за п. 6, яка містить першу зірочку (64) з першою кількістю зубців і другу зірочку (62) з другою кількістю зубців, при цьому перша кількість зубців більша, ніж друга кількість зубців. 9. Сільськогосподарська дозувальна система (32) за п. 1, в якій кожний барабан (44) дозатора виконаний з можливістю приведення у обертання за допомогою спільного ременя або ланцюга. 10. Сільськогосподарська дозувальна система (32) за п. 1, яка містить щонайменше один шланг (58) розподілу насіння, розташований по суті паралельно до осі обертання кожного барабана (44) дозатора. 11. Сільськогосподарська дозувальна система за п. 1, яка містить вузол (80) вибору трубки, виконаний з можливістю вибіркового спрямування продукту в перший розподільний шланг (58), другий розподільний шланг (60) або в їх комбінацію. 8 UA 107290 C2 9 UA 107290 C2 10 UA 107290 C2 11 UA 107290 C2 12 UA 107290 C2 13 UA 107290 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
