Вмістище із відкидною кришкою із чутним позначенням закриття

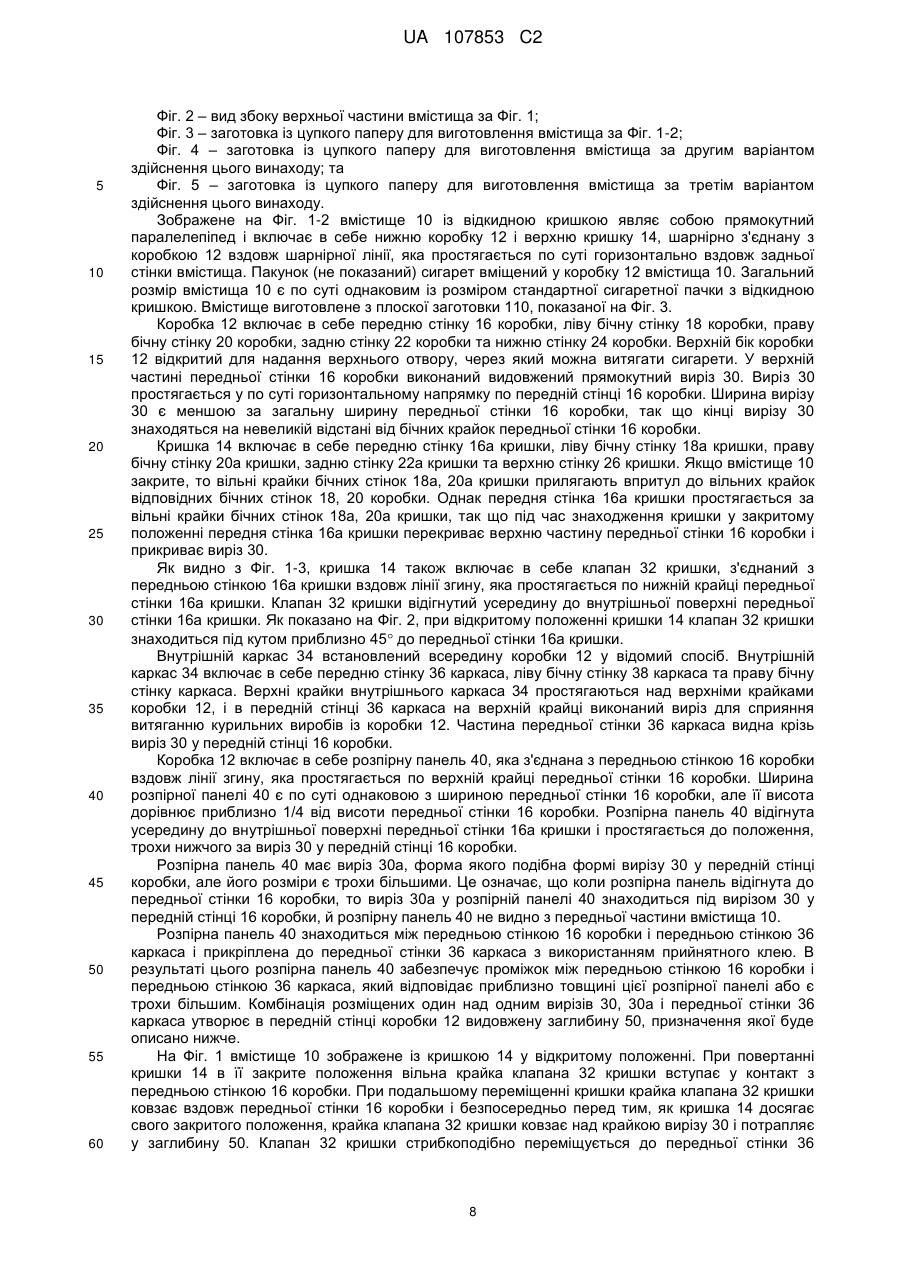

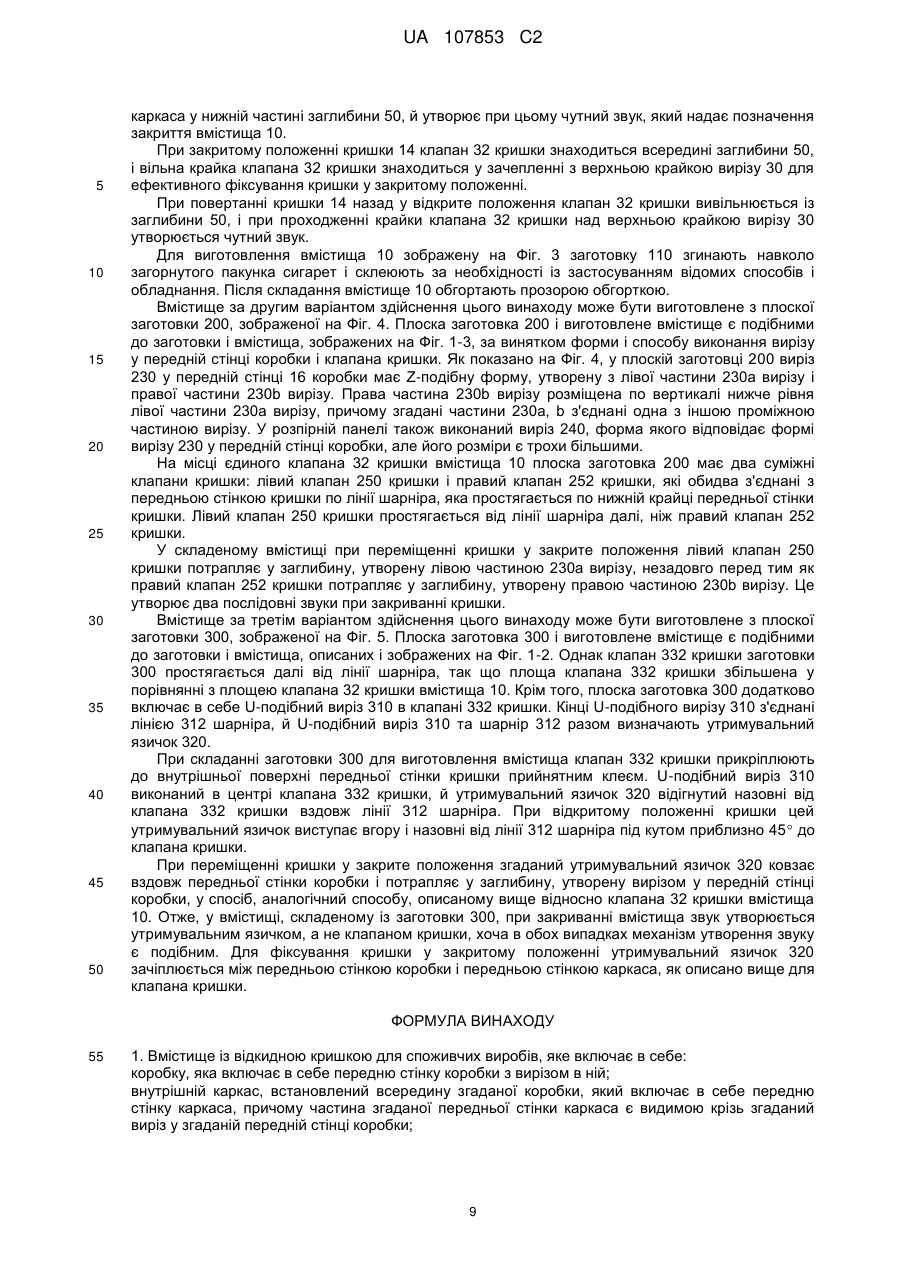

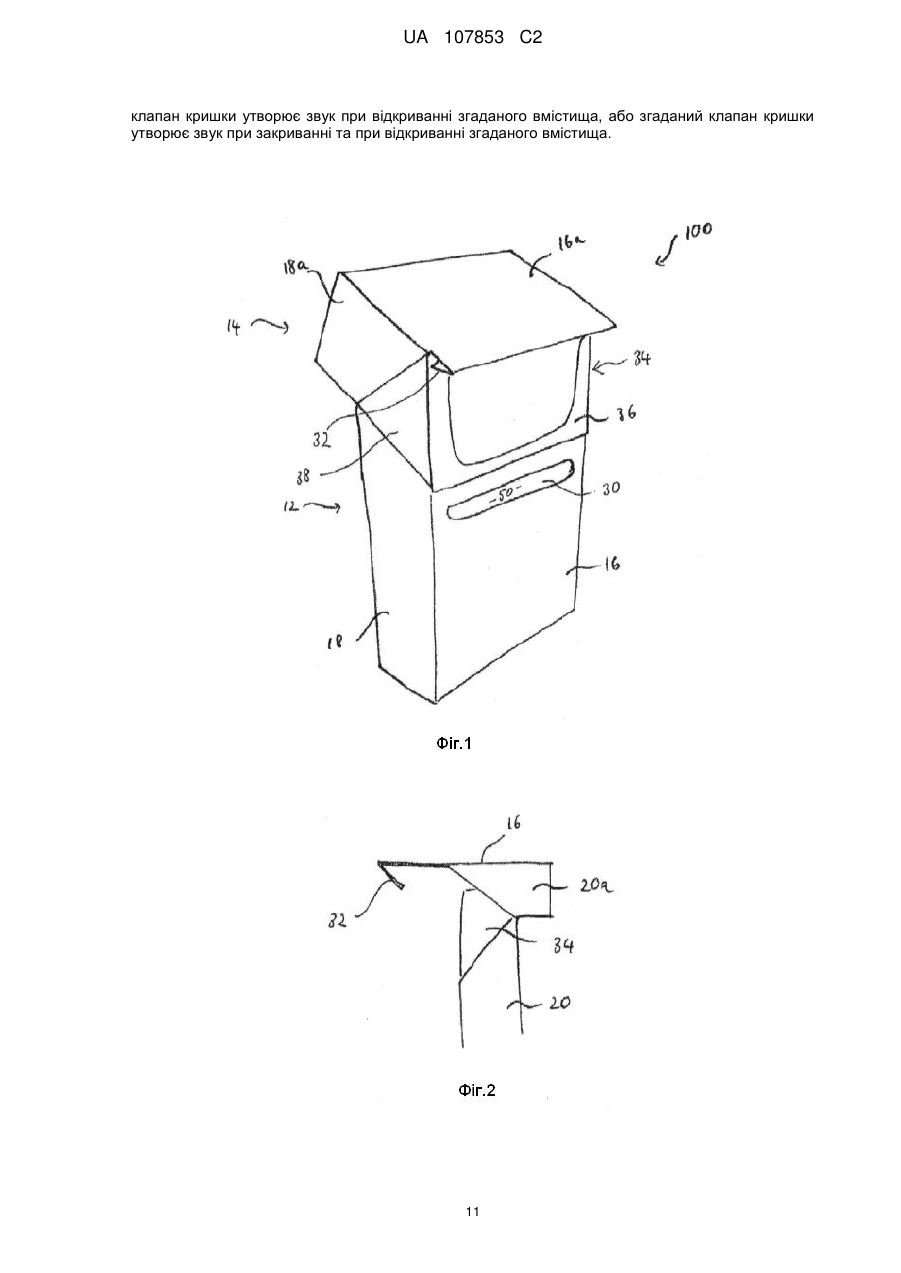

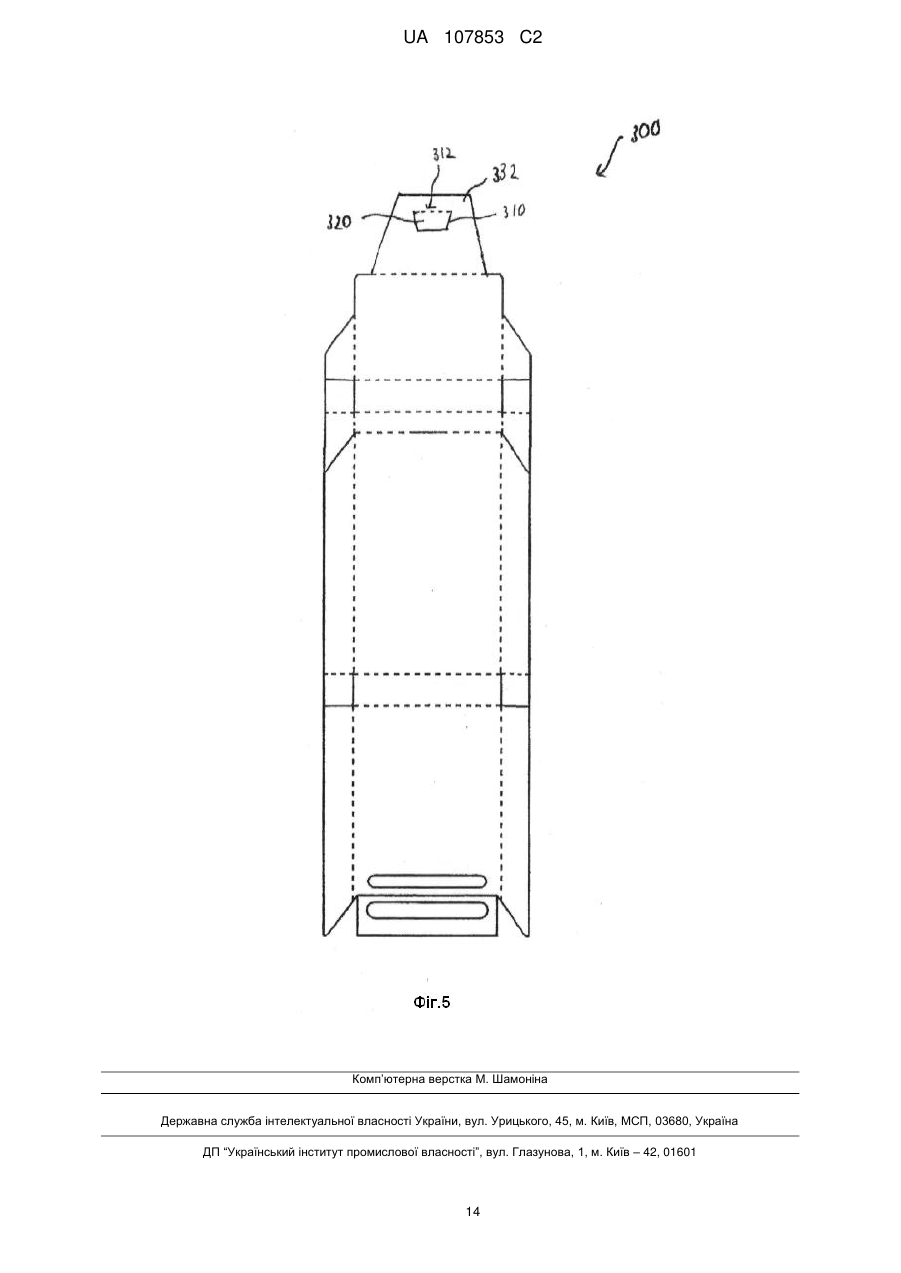

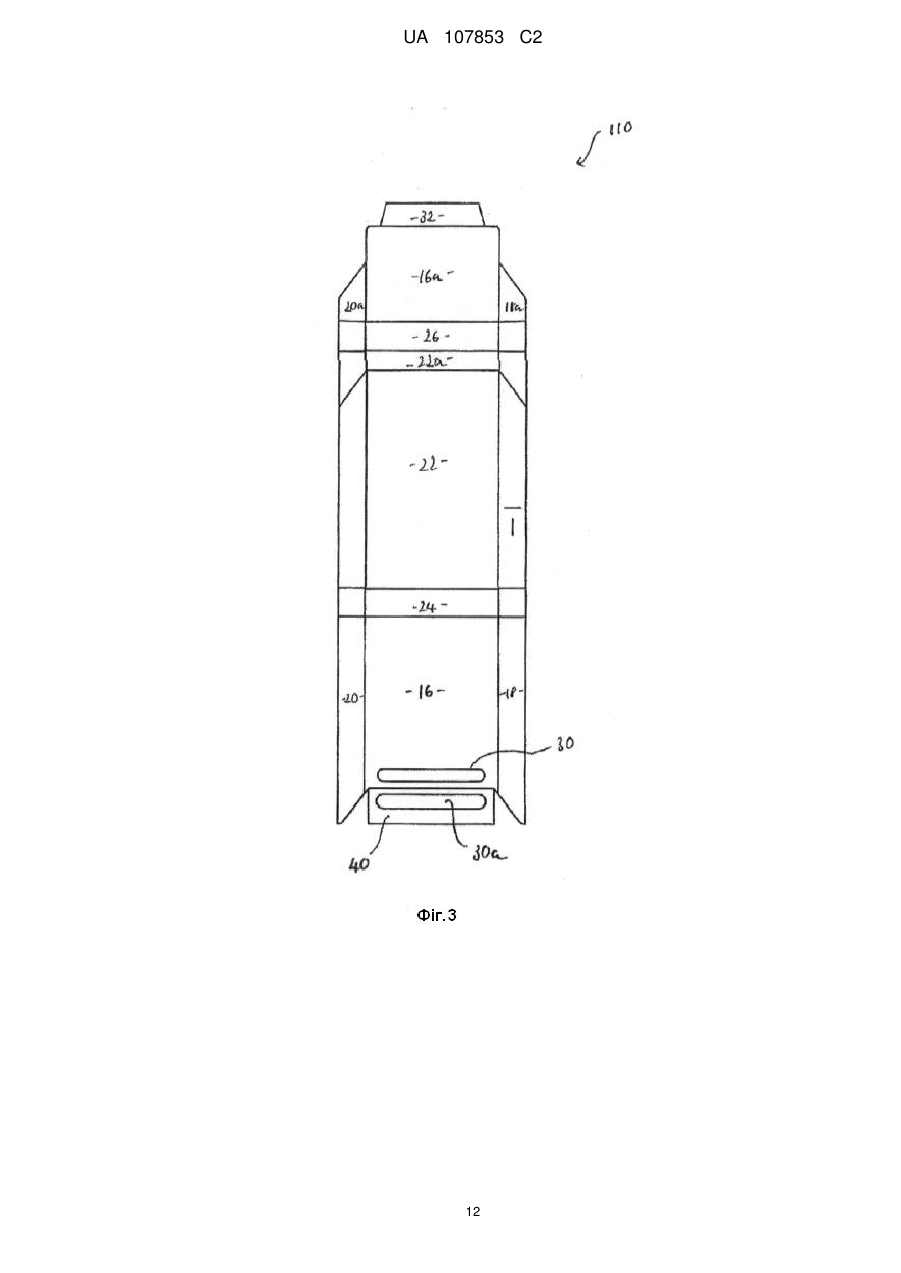

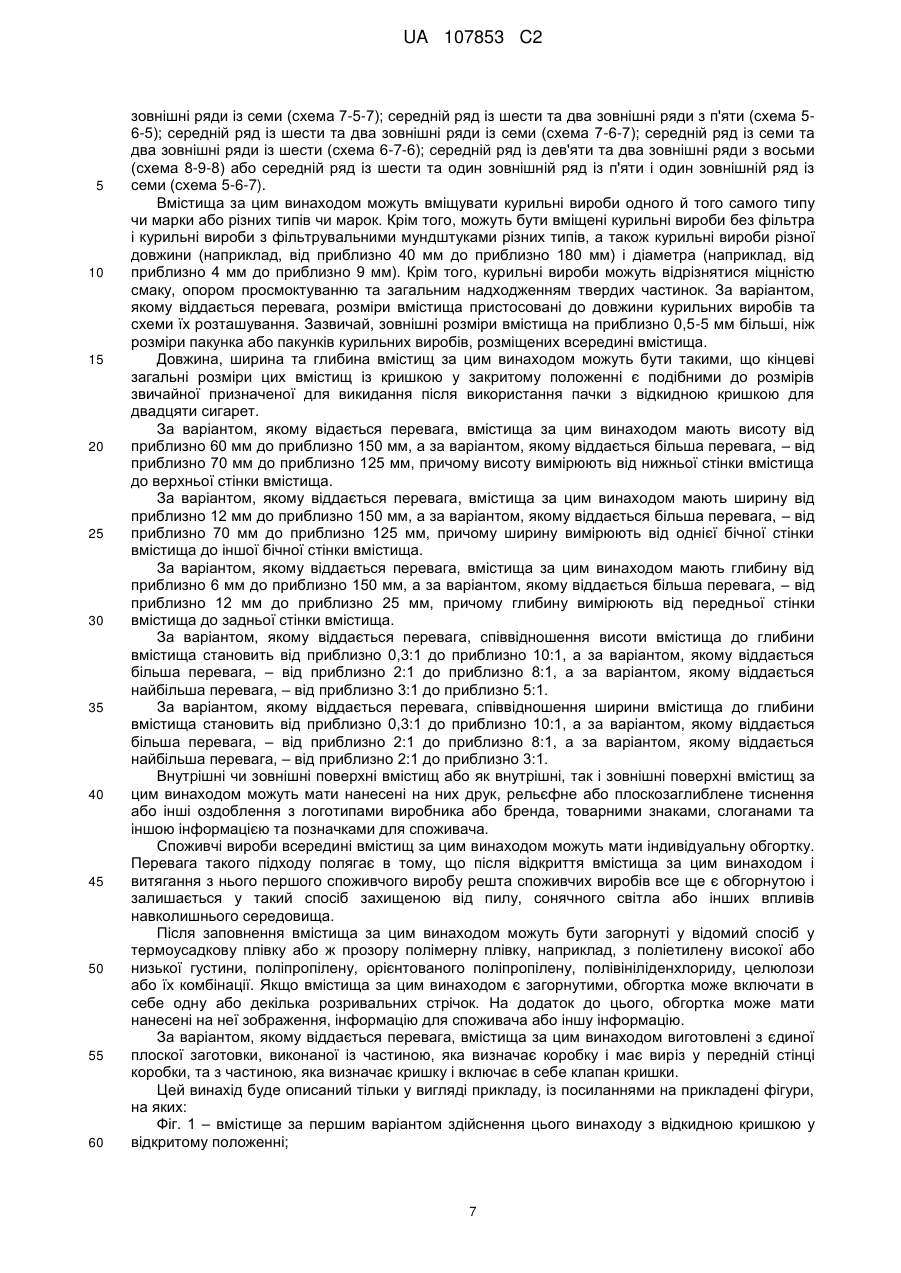

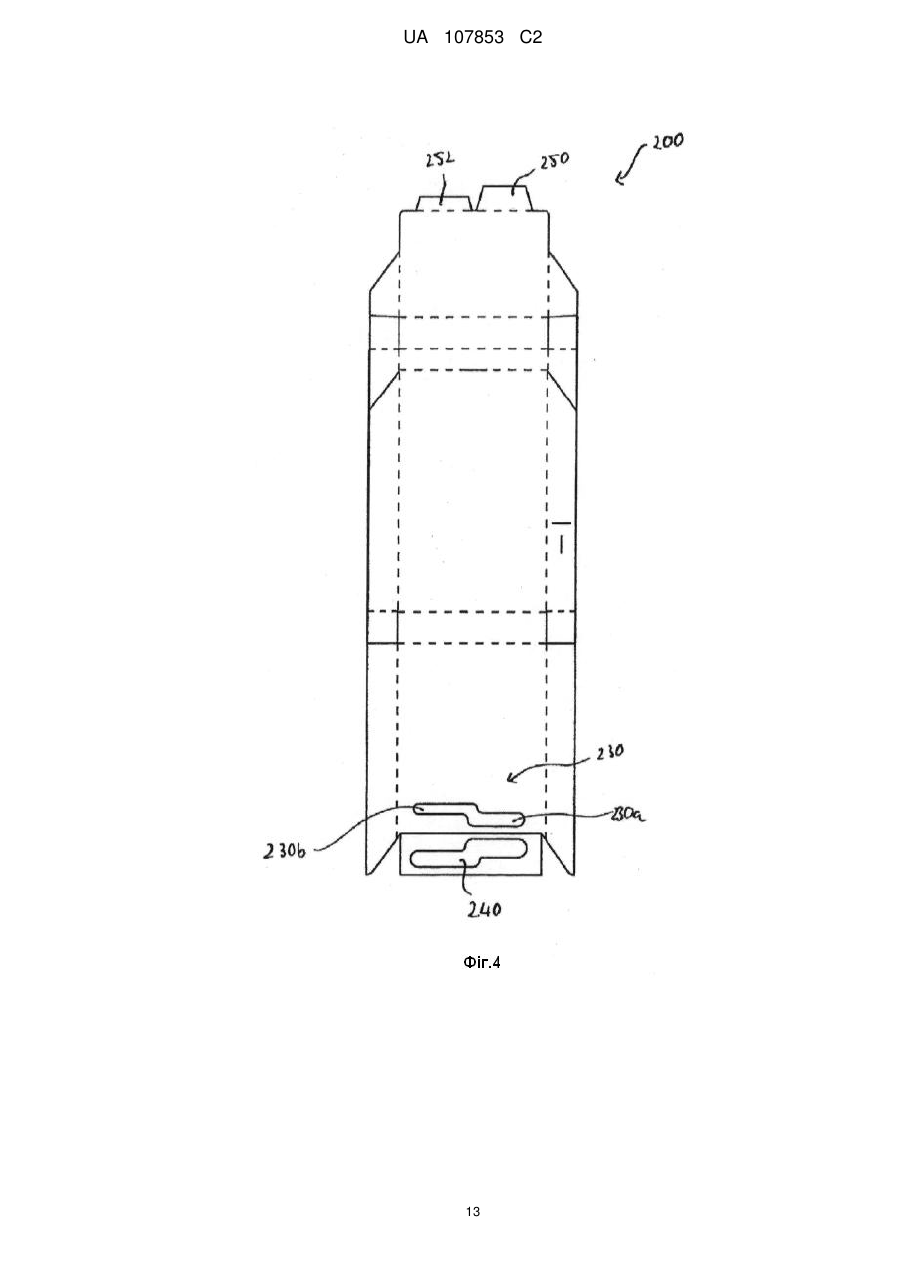

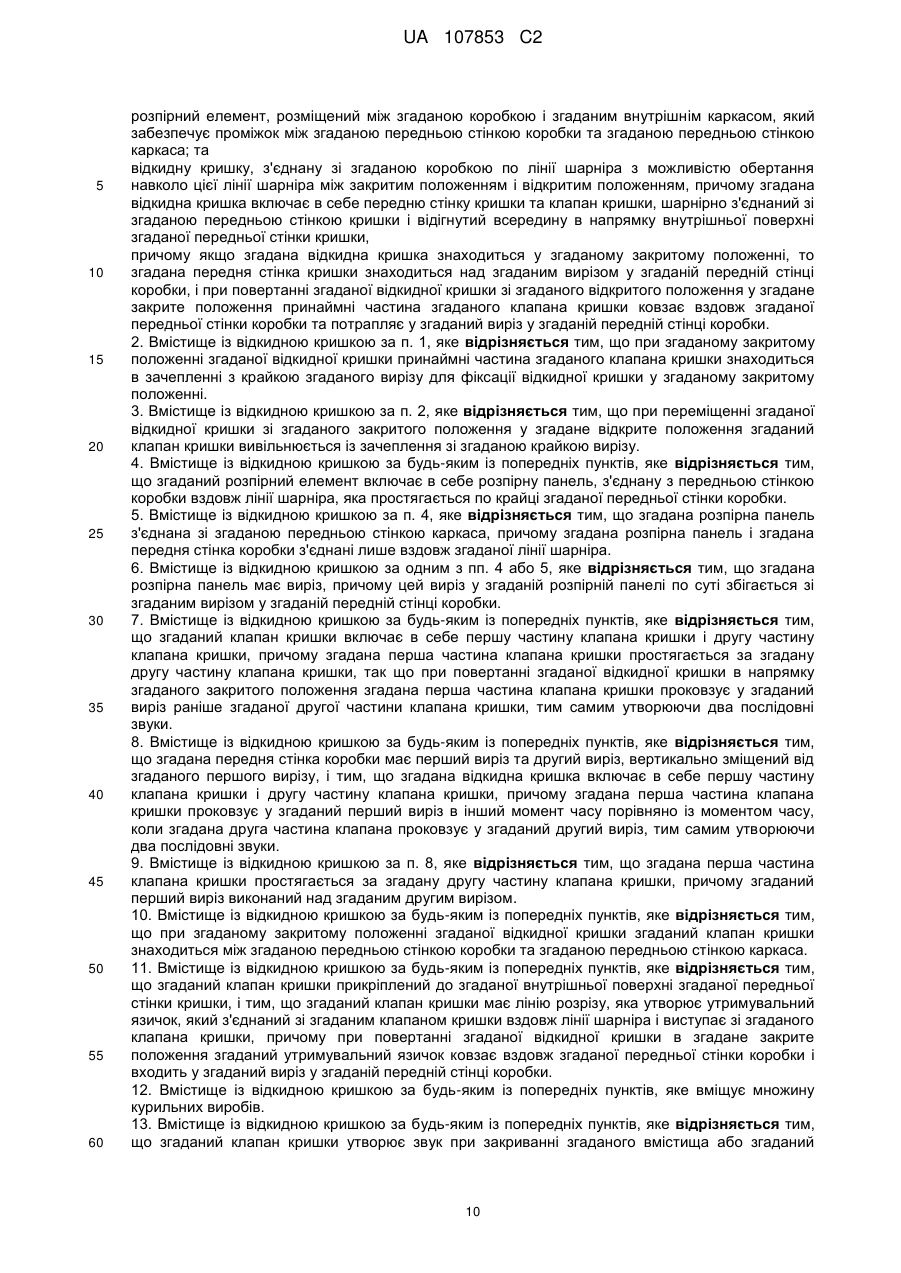

Реферат: Вмістище (10) із відкидною кришкою для споживчих виробів, яке включає в себе: коробку (12), яка включає в себе передню стінку (16) коробки з вирізом (30) в ній; внутрішній каркас (34), встановлений всередину згаданої коробки (12), який включає в себе передню стінку (36) каркаса, причому частина згаданої передньої стінки каркаса є видимою крізь згаданий виріз (30) у згаданій передній стінці (16) коробки; розпірний елемент (40), розміщений між згаданою коробкою (12) і згаданим внутрішнім каркасом (34), який забезпечує проміжок між згаданою передньою стінкою (16) коробки та згаданою передньою стінкою (36) каркаса; та відкидну кришку (14), з'єднану зі згаданою коробкою. Згадана відкидна кришка (14) має можливість обертання між закритим і відкритим положеннями і включає в себе клапан (32) кришки, шарнірно з'єднаний зі згаданою передньою стінкою (16а) кришки і відігнутий всередину в напрямку внутрішньої поверхні згаданої передньої стінки кришки. UA 107853 C2 (12) UA 107853 C2 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід належить до нового вмістища із відкидною кришкою, яке знаходить конкретне застосування як вмістище для споживчих виробів, наприклад, видовжених курильних виробів, таких як сигарети. Відоме пакування видовжених курильних виробів та інших споживчих виробів у вмістища, виготовлені із зігнутих плоских заготовок. Видовжені курильні вироби, такі як сигарети та сигари, зазвичай продають в пачках із відкидною кришкою, які мають коробкову частину для вміщення цих курильних виробів, і кришкову частину, приєднану до згаданої коробкової частини по лінії шарніра, яка простягається по задній стінці згаданого вмістища. Зазвичай такі упаковки виготовляють з виконаних як одна деталь плоских картонних заготовок. При використанні для відкривання пачки кришкову частину обертають навколо лінії шарніра, одержуючи таким чином доступ до курильних виробів, вміщених у коробкову частину. Зазвичай вмістища із відкидною кришкою використовують для пакування сигарет та інших споживчих виробів, на яких негативно позначається тривалий контакт із повітрям або вологою. До першого відкривання вмістище зазвичай загорнуте у зовнішню обгортку. Однак для одержання доступу до споживчих виробів ця обгортка має бути принаймні частково видалена, і зазвичай відсутня можливість її повторного використання або повторного запечатування при кожному відкриванні і закриванні вмістища. Внаслідок цього дуже важливо, щоб вмістище могло бути надійно закрите для запобігання випадковій втраті деякої кількості споживчих виробів або частин споживчих виробів. Втрата частин споживчих виробів може спричиняти незручності, наприклад, якщо ці споживчі вироби являють собою курильні вироби, а згадані частини споживчих виробів являють собою так зване тютюнове кришиво. Тютюнове кришиво являє собою невеликі частинки різаного тютюну, які відділяються від відкритого кінця сигарети при її транспортуванні і маніпулюванні нею. Було б бажаним надати вмістище із відкидною кришкою нової конструкції, яке може надавати споживачу підтвердження того, що вмістище повністю закрите між використаннями, а споживчі вироби всередині вмістища залишатимуться в ньому. Було б особливо бажаним, якщо б така конструкція забезпечувала знаходження відкидної кришки між використаннями у закритому положенні, унеможливлюючи її ненавмисне або випадкове відкривання. За цим винаходом запропоноване вмістище із відкидною кришкою для споживчих виробів, яке включає в себе: коробку, яка включає в себе передню стінку коробки з вирізом в ній; внутрішній каркас, встановлений всередину згаданої коробки, який включає в себе передню стінку каркаса, причому частина згаданої передньої стінки каркаса є видимою крізь згаданий виріз у передній стінці коробки; розпірний елемент, розміщений між згаданою коробкою і згаданим внутрішнім каркасом, який забезпечує проміжок між згаданою передньою стінкою коробки та згаданою передньою стінкою каркаса; та відкидну кришку, з'єднану зі згаданою коробкою по лінії шарніра з можливістю обертання навколо цієї лінії шарніра між закритим положенням і відкритим положенням. Згадана відкидна кришка включає в себе передню стінку кришки та клапан кришки, з'єднаний зі згаданою передньою стінкою кришки з можливістю повертання одне відносно одного і відігнутий всередину в напрямку внутрішньої поверхні згаданої передньої стінки кришки. Якщо згадана відкидна кришка знаходиться у згаданому закритому положенні, то згадана передня стінка кришки знаходиться над згаданим вирізом у згаданій передній стінці коробки, і при повертанні згаданої відкидної кришки зі згаданого відкритого положення у згадане закрите положення принаймні частина згаданого клапана кришки ковзає вздовж згаданої передньої стінки коробки та потрапляє у згаданий виріз у згаданій передній стінці коробки, утворюючи тим самим звук. Терміни "передній", "задній", "верхній", "нижній", "бічний", "верх", "низ", "лівий", "правий" та інші, вжиті для опису відносних положень складових елементів вмістищ за цим винаходом, стосуються вмістища у вертикальному положенні. Якщо вмістище у вертикальному положенні відкрите, то згадані споживчі вироби можуть бути витягнуті з верхнього кінця вмістища. Термін "лінія шарніра" означає лінію, навколо якої відкидна кришка може повертатися для відкривання вмістища. Лінія шарніра може являти собою, наприклад, лінію згину або біговану лінію на панелі, яка утворює задню стінку вмістища. Альтернативно лінія шарніра може являти собою лінію згину або біговану лінію на шматку матеріалу, який з'єднує нижню крайку задньої стінки відкидної кришки та верхню крайку задньої стінки коробки. Такий шматок матеріалу може являти собою, наприклад, наклейку, яка незнімно або знімно прикріплена до задньої стінки кришкової частини та задньої стінки коробки. За варіантом, якому віддається перевага, лінія шарніра розташована вздовж задньої стінки вмістища на рівні нижче верхньої крайки цього вмістища. Утворення звуку під час переміщення відкидної кришки вмістища за цим винаходом із відкритого положення у закрите положення за варіантом, якому віддається перевага, надає 1 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 споживачу чутне позначення закриття вмістища. Це утворення звуку при закриванні вмістища може за варіантом, якому віддається перевага, використовуватися, наприклад, для надання споживачу чутного позначення того, що вмістище було правильно або повністю закрите, забезпечуючи тим самим зберігання всіх частин споживчих виробів всередині вмістища. Наприклад, забезпечується відсутність випадіння тютюнового кришива з вмістища під час його транспортування між використаннями. У згаданих вмістищах із відкидною кришкою за цим винаходом згаданий виріз у згаданій передній стінці коробки разом із розташованою під ним згаданою передньою стінкою каркаса утворює заглибину. Звук зазвичай буде утворюватись тоді, коли згаданий клапан кришки або згадана частина клапана кришки у контакті зі згаданою передньою стінкою коробки проходить над згаданою крайкою вирізу і потрапляє у згадану заглибину. Коли згаданий клапан кришки або частина згаданого клапана кришки потрапляє у згадану заглибину, він стрибкоподібно переміщується до згаданої поверхні згаданої передньої стінки каркаса в результаті пружного зсуву згаданого клапана кришки від згаданої передньої стінки кришки. Утворений звук зазвичай буде почутий як чутне "клацання" або звук замикання. Впровадження розпірного елемента між згаданою коробкою та згаданим внутрішнім каркасом забезпечує проміжок між згаданою передньою стінкою коробки та згаданою передньою стінкою каркаса. Це збільшує глибину згаданої заглибини, утвореної згаданим вирізом і розташованою під ним згаданою передньою стінкою каркаса. Додаткова глибина згаданої заглибини за варіантом, якому віддається перевага, збільшує відстань, на яку має переміститися згаданий клапан кришки або його частина перед ударянням у згадану поверхню згаданої передньої стінки внутрішнього каркаса. Переміщення згаданого клапана кришки в напрямку згаданої нижньої частини згаданої заглибини прискорюється в результаті дії пружної сили, яка зміщує клапан кришки, і чим більшою є глибина згаданої заглибини, тим більшою є кінцева швидкість переміщення. Чим більша швидкість, на якій частина згаданого клапана кришки вступає у контакт зі згаданою передньою стінкою каркаса, тим краща чутність утвореного звука. Розташування і форма згаданого розпірного елемента за варіантом, якому віддається перевага, є такими, що сам елемент не простягається під згаданий виріз у згаданій передній стінці коробки. Така конструкція збільшує до максимуму глибину згаданої заглибини, утвореної згаданими вирізом і передньою стінкою каркаса. За варіантом, якому віддається перевага, у згаданому закритому положенні відкидної кришки принаймні частина згаданого клапана кришки входить у зачеплення з крайкою згаданого вирізу для фіксації згаданої відкидної кришки у згаданому закритому положенні. Зазвичай, у закритому положенні вільна крайка згаданого клапана кришки прилягає впритул до згаданої верхньої крайки згаданого вирізу. Для того, щоб відкрити згадану відкидну кришку, необхідно здійснити натискання для вивільнення згаданого клапана кришки із зачеплення зі згаданою крайкою згаданого вирізу. Тому значно зменшується ймовірність ненавмисного переміщення згаданої відкидної кришки у згадане відкрите положення. Це запобігає випадінню споживчих виробів або частин споживчих виробів зі згаданого вмістища. За варіантом, якому віддається перевага, при переміщенні згаданої відкидної кришки зі згаданого закритого положення у згадане відкрите положення згаданий клапан кришки вивільнюється із зачеплення зі згаданою крайкою вирізу, утворюючи тим самим другий звук. Це утворення звуку при відкриванні вмістища з відкидною кришкою за цим винаходом може за варіантом, якому віддається перевага, використовуватися, наприклад, для надання чутного позначення маніпуляції із вмістом згаданого вмістища. Крім того, згадані звуки, які утворюються при закриванні та відкриванні цього вмістища, за варіантом, якому віддається перевага, покращують якість сприйняття функціонування механізму закривання. У певних варіантах виконання згаданого вмістища з відкидною кришкою за цим винаходом, яким віддається перевага, якщо згадана відкидна кришка знаходиться у згаданому закритому положенні, згаданий клапан кришки знаходиться між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса. Цим забезпечується властивість, яка є подібною до описаного вище зачеплення згаданого клапана кришки із крайкою згаданого вирізу в тому, що це розташування згаданого клапана кришки фіксує згадану відкидну кришку в згаданому закритому положенні і забезпечує неможливість переміщення згаданої відкидної кришки у згадане відкрите положення, доки не буде здійснене натискання для звільнення згаданого клапана кришки. Згаданий розпірний елемент може приймати різноманітні форми та за варіантом, якому віддається перевага, забезпечує проміжок між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса, який принаймні дорівнює товщині згаданої передньої стінки 2 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 коробки, а за варіантом, якому віддається більша перевага, є більшим за товщину згаданої передньої стінки коробки. За варіантом, якому віддається перевага, згаданий розпірний елемент виконаний у вигляді розпірної панелі, яка простягається над деякою частиною або усією площею згаданої передньої стінки коробки. Ця розпірна панель може бути виконана так, що вона розташована по суті плиском між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса. У цьому випадку згаданий проміжок між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса по суті дорівнює товщині згаданої розпірної панелі. Як альтернатива згадана розпірна панель може бути виконана так, що вона розташована під кутом до згаданої передньої стінки коробки і згаданої передньої стінки каркаса. У цьому випадку згаданий проміжок між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса буде зазвичай більшим за товщину згаданої розпірної панелі. Згаданий проміжок залежатиме від згаданого кута розміщення згаданої розпірної панелі. Як описано вище, будь-яке збільшення згаданого проміжку між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса збільшує ефективну глибину згаданої заглибини, утвореної згаданим вирізом у згаданій передній стінці коробки і згаданою передньою стінкою каркаса. Це збільшує відстань, на яку має переміститися згадана частина згаданого клапана кришки перед ударянням у згадану поверхню згаданої передньої стінки каркаса. Як описано вище, це покращує чутність звука, утвореного при переміщенні згаданої відкидної кришки у згадане закрите положення. У місці встановлення розпірної панелі згадана передня стінка коробки і згадана розпірна панель за варіантом, якому віддається перевага, з'єднані вздовж лінії шарніра, яка простягається по крайці згаданої передньої стінки коробки. За варіантом, якому віддається особлива перевага, згадана розпірна панель з'єднана зі згаданою передньою стінкою коробки вздовж згаданої верхньої крайки згаданої передньої стінки коробки, так що згадана розпірна панель може бути зручно зігнута між згаданою коробкою та згаданим внутрішнім каркасом. Така конструкція також уможливлює виконання згаданої розпірної панелі у вигляді невід'ємної частини згаданої коробки з єдиної плоскої заготовки. Згадана розпірна панель може бути з'єднана зі згаданою передньою стінкою коробки лише вздовж згаданої лінії шарніра, так що згадана розпірна панель має можливість вільного переміщення відносно згаданої коробки навколо згаданої лінії шарніра, й її переміщення обмежується лише згаданим положенням згаданої передньої стінки каркаса. В цьому варіанті конструкції згадана розпірна панель може виступати під кутом до згаданої передньої стінки коробки, збільшуючи згаданий проміжок між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса, як описано вище. Цьому варіанту конструкції може віддаватися перевага у варіантах виконання, в яких при знаходженні згаданої відкидної кришки у згаданому закритому положенні згаданий клапан кришки знаходиться між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса, як описано вище. Як альтернатива згадана розпірна панель може бути приклеєна або прикріплена до згаданої внутрішньої поверхні згаданої передньої стінки коробки, наприклад, клеєм. У цьому випадку згадана розпірна панель буде прилягати плиском до згаданої передньої стінки коробки, й згаданий проміжок між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса буде по суті дорівнювати товщині згаданої розпірної панелі і шару згаданого клею. Як альтернатива або на додаток до будь-якого кріплення між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса, згадана розпірна панель може факультативно бути приклеєна або прикріплена до згаданої передньої стінки каркаса. Наприклад, у варіанті здійснення цього винаходу, якому віддається особлива перевага, згадана розпірна панель прикріплена до згаданої передньої стінки каркаса, але згадана розпірна панель і згадана передня стінка коробки з'єднані лише вздовж згаданої лінії шарніра. У цьому варіанті виконання згадана крайка згаданого вирізу в передній стінці коробки зазвичай відокремлена як від згаданої розташованої нижче розпірної панелі, так і від згаданої передньої стінки каркаса. Такий варіант конструкції є особливо прийнятним для варіантів виконання, в яких бажано утворювати додатковий звук при відкриванні згаданої відкидної кришки. Згадана розпірна панель або розпірний елемент іншого типу може простягатися над по суті усією площею згаданої передньої стінки коробки. У цьому випадку розмір і форма згаданого розпірного елемента будуть по суті однаковими з розміром та формою згаданої передньої стінки коробки. Альтернативно згаданий розпірний елемент може накривати лише частину площі згаданої передньої стінки коробки. Наприклад, якщо розпірна панель простягається від лінії шарніра вздовж згаданої верхньої крайки згаданої передньої стінки коробки, то ця розпірна панель може простягатися лише на частину відстані вниз по згаданій передній стінці коробки 3 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 або може простягатися на всю відстань до згаданої нижньої крайки згаданої передньої стінки коробки. У певних варіантах виконання згадана розпірна панель може простягатися під принаймні частиною згаданого вирізу у згаданій передній стінці коробки. У таких випадках згадана розпірна панель за варіантом, якому віддається перевага, має виріз, який по суті збігається зі згаданим вирізом у згаданій передній стінці коробки, так що згадану розпірну панель не видно крізь згаданий виріз у згаданій передній стінці коробки, і вона не впливає на глибину або форму згаданої заглибини. За варіантом, якому віддається перевага, згаданий виріз у згаданій розпірній панелі є принаймні трохи більшим за згаданий виріз у згаданій передній стінці коробки, так що полегшується процес вирівнювання обох вирізів. Якщо згадана розпірна панель не збігається з усім вирізом у згаданій передній стінці коробки, то може бути достатньо виконати невеликий виріз у згаданій розпірній панелі, за умови, що цей виріз у згаданій розпірній панелі виконаний так, що згадана розпірна панель не видна крізь згаданий виріз у згаданій передній стінці коробки. Згаданий клапан кришки вмістища із відкидною кришкою за цим винаходом шарнірно з'єднаний зі згаданою передньою стінкою кришки, за варіантом, якому віддається перевага, – вздовж згаданої нижньої крайки згаданої передньої стінки кришки. Згаданий клапан кришки відігнутий усередину до згаданої внутрішньої поверхні згаданої передньої стінки кришки. За варіантом, якому віддається перевага, ширина згаданого клапана кришки є меншою за ширину згаданої передньої стінки кришки, так що згаданий клапан кришки не простягається на всю відстань до згаданих бічних крайок згаданої передньої стінки кришки. За варіантом, якому віддається перевага, розміри та розташування згаданого вирізу в згаданій передній стінці коробки є такими, що частина згаданого клапана кришки, яка вступає в контакт зі згаданою передньою стінкою коробки, може повністю вміщатися в цьому вирізі при згаданому закритому положенні відкидної кришки. У певних варіантах виконання ширина згаданого вирізу є більшою за ширину згаданого клапана кришки, так що увесь згаданий клапан кришки може легко проковзнути у згаданий виріз при переміщенні згаданої відкидної кришки у згадане закрите положення. Надання клапана кришки, ширина якого менше ширини згаданого вмістища, означає, що згаданий виріз не має простягатися по всій ширині згаданої передньої стінки коробки. Це забезпечує якомога менший можливий вплив цього вирізу на конструктивну жорсткість згаданого вмістища. В інших варіантах виконання згаданий виріз може бути виконаний так, щоб вміщати лише частину згаданого клапана кришки. У певних варіантах виконання згаданий клапан кришки з'єднаний зі згаданою передньою стінкою кришки лише вздовж згаданої лінії шарніра. Згаданий клапан кришки зазвичай пружно зміщений від внутрішньої поверхні згаданої передньої стінки кришки, так що у згаданому відкритому положенні згаданої відкидної кришки згаданий клапан кришки виступає під кутом до згаданої передньої стінки кришки. У цьому випадку при переміщенні згаданої відкидної кришки у згадане закрите положення згадана вільна крайка згаданого клапана кришки вступає в контакт зі згаданою передньою стінкою коробки раніше будь-якої іншої частини згаданого клапана кришки. Ця вільна крайка згаданого клапана кришки ковзає вздовж згаданої передньої стінки коробки, та зрештою потрапляє у згадану заглибину, утворену згаданим вирізом у згаданій передній стінці коробки і згаданою передньою стінкою каркаса. Звук утворюється при стрибкоподібному переміщенні згаданого клапана кришки до згаданої передньої стінки каркаса в нижній частині згаданої заглибини. Згаданий клапан кришки може бути виконаний з єдиної частини з прямою вільною крайкою. Альтернативно згаданий клапан кришки може включати в себе першу частину клапана кришки і другу частину клапана кришки, які обидві шарнірно з'єднані зі згаданою передньою стінкою кришки вздовж однієї та тієї самої шарнірної лінії. За варіантом, якому віддається перевага, згадана перша частина клапана кришки простягається за згадану другу частину клапана кришки, так що при повертанні згаданої відкидної кришки в напрямку згаданого закритого положення згадана перша частина клапана кришки проковзує у згаданий виріз раніше згаданої другої частини клапана кришки, тим самим утворюючи два послідовні звуки. В інших варіантах здійснення цього винаходу згаданий клапан кришки прикріплений до згаданої внутрішньої поверхні згаданої передньої стінки кришки, так що крайка клапана кришки більше не має можливості вільно ковзати у виріз. Замість цього згаданий клапан кришки має лінію розрізу, яка утворює утримувальний язичок, який з'єднаний зі згаданим клапаном кришки вздовж лінії шарніра і виступає зі згаданого клапана кришки. При переміщенні згаданої відкидної кришки в згадане закрите положення вільна крайка утримувального язичка ковзає вздовж згаданої передньої стінки коробки і потрапляє в заглибину, утворену згаданим вирізом. При стрибкоподібному переміщенні згаданого утримувального язичка до згаданої передньої стінки 4 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 каркаса утворюється звук. За варіантом, якому віддається перевага, при згаданому закритому положенні згаданої відкидної кришки згаданий утримувальний язичок знаходиться між згаданою передньою стінкою коробки і згаданою передньою стінкою каркаса. За варіантом, якому віддається особлива перевага, при переміщенні згаданої відкидної кришки у згадане відкрите положення і вивільненні згаданого утримувального язичка зі згаданого вирізу утворюється додатковий звук. Форма згаданого вирізу у згаданій передній стінці коробки залежатиме від форми і орієнтації згаданого клапана кришки. Як описано вище, розташування, розміри та форма згаданого вирізу мають бути такими, щоб при переміщенні згаданої відкидної кришки у згадане закрите положення принаймні частина згаданого клапана кришки могла легко проковзнути у згаданий виріз. За варіантом, якому віддається перевага, згаданий виріз включає в себе щонайменше один видовжений виріз, який простягається по згаданій передній стінці коробки. Цей щонайменше один видовжений виріз за варіантом, якому віддається перевага, простягається у по суті горизонтальному напрямку по згаданій передній стінці коробки. Якщо виконані два або декілька вирізів, то ці вирізи можуть бути відокремлені один від одного або можуть бути з'єднані один з іншим для утворення суцільного вирізу. В одному з варіантів здійснення цього винаходу, яким віддається перевага, згадана передня стінка коробки має перший виріз та другий виріз, вертикально зміщений від згаданого першого вирізу, й згадана відкидна кришка включає в себе першу частину клапана кришки і другу частину клапана кришки. При переміщенні згаданої відкидної кришки вмістища у закрите положення згадана перша частина клапана кришки проковзує у згаданий перший виріз в інший момент часу порівняно із моментом часу, коли згадана друга частина клапана проковзує у згаданий другий виріз, тим самим утворюючи два послідовні звуки. За варіантом, якому віддається перевага, згадана перша частина клапана кришки простягається за згадану другу частину клапана кришки, і згаданий перший виріз виконаний над згаданим другим вирізом. За варіантом, якому віддається перевага, згадані перший та другий вирізи в згаданій передній стінці коробки з'єднані для утворення суцільного вирізу Z-подібної форми. Однак у певних варіантах виконання згадані перший та другий вирізи можуть не бути з'єднані між собою. При закритому положенні згаданої кришки згадана передня стінка кришки знаходиться над згаданим вирізом у згаданій передній стінці коробки. Таким чином, на відміну від багатьох звичайних упаковок із відкидною кришкою, згадана нижня крайка згаданої передньої стінки кришки не прилягає впритул до згаданої верхньої крайки згаданої передньої стінки коробки. Замість цього, при згаданому закритому положенні, нижня частина згаданої передньої стінки кришки перекривається з верхньою частиною згаданої передньої стінки коробки. У певних варіантах виконання при закритому положенні відкидної кришки згадана нижня частина кожної бічної стінки кришки може аналогічно перекриватися зі згаданою верхньою частиною відповідної бічної стінки коробки. Альтернативно при закритому положенні згаданої відкидної кришки згадана нижня крайка кожної бічної стінки кришки може прилягати впритул до згаданої верхньої крайки відповідної бічної стінки коробки. У цьому випадку згадана передня стінка кришки простягається за згадані нижні крайки згаданих бічних стінок кришки. Цей винахід стосується також способу утворення звуку вмістищем з відкидною кришкою, причому цей спосіб включає етапи надання вмістища з відкидною кришкою, яке включає в себе кришку із клапаном кришки і передню стінку коробки з вирізом передньої стінки, причому цей виріз має нижню стінку вирізу, надання розпірної панелі між згаданим вирізом передньої стінки та згаданою нижньою стінкою вирізу, і закривання згаданого вмістища, так що згаданий клапан кришки проковзує у згаданий виріз, тим самим утворюючи звук, коли згаданий клапан кришки ударяється у згадану нижню стінку вирізу. В іншому варіанті здійснення способу за цим винаходом згаданий спосіб включає етап відкривання згаданого вмістища, так що перед повним відкриттям згаданої кришки згаданий клапан кришки переміщується у положення зчеплення зі згаданою крайкою згаданого вирізу передньої стінки, причому при подальшому відкриванні згаданої кришки, коли згаданий клапан кришки вивільнюється зі згаданого положення зчеплення, утворюється другий звук. Вмістище може бути виготовлене з будь-яких прийнятних матеріалів, в тому числі, але без обмеження ними, цупкого паперу, картону, пластику або їх комбінації. За варіантом, якому віддається перевага, вмістище виготовлене з однієї або декількох зігнутих плоских заготовок із цупкого паперу, і за варіантом, якому віддається перевага, цей цупкий папір має питому масу 2 2 від приблизно 100 г/м до приблизно 350 г/м . Вмістища за цим винаходом можуть мати форму прямокутного паралелепіпеда з прямокутними поздовжніми та поперечними ребрами. Альтернативно вмістище може мати одне 5 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 або декілька заокруглених поздовжніх ребер, заокруглених поперечних ребер, скошених поздовжніх ребер або скошених поперечних ребер або їх комбінації. Наприклад, вмістище за цим винаходом може мати, але без обмеження ними: - одне або два поздовжні заокруглені або скошені ребра на передній стінці, та/або одне або два поздовжні заокруглені або скошені ребра на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці, та/або одне або два поперечні заокруглені або скошені ребра на задній стінці; - одне поздовжнє заокруглене ребро і одне поздовжнє скошене ребро на передній стінці, та/або одне поперечне заокруглене ребро і одне поперечне скошене ребро на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та одне або два поздовжні заокруглені або скошені ребра на передній стінці; - два поздовжні заокруглені або скошені ребра на першій бічній стінці або два поперечні заокруглені або скошені ребра на другій бічній стінці. Якщо вмістище має одне або декілька заокруглених ребер і виготовлене з однієї або декількох плоских заготовок, то за варіантом, якому віддається перевага, ці заготовки мають три, чотири, п'ять, шість або сім бігованих ліній або рифлених ліній для утворення кожного із заокруглених ребер у складеному вмістищі. Рифлені лінії або біговані лінії можуть бути виконані або на внутрішній або на зовнішній поверхні вмістища. За варіантом, якому віддається перевага, рифлені лінії або біговані лінії рознесені одна від одної на відстань від приблизно 0,3 мм до приблизно 4 мм. За варіантом, якому віддається перевага, відстань між цими рифленими лініями або бігованими лініями залежить від товщини плоскої заготовки. За варіантом, якому віддається перевага, відстань між рифленими лініями або бігованими лініями становить від приблизно 0,5 товщини плоскої заготовки до приблизно 4 товщин плоскої заготовки. Якщо вмістище має одне або декілька скошених ребер, то за варіантом, якому віддається перевага, згадане скошене ребро має ширину від приблизно 1 мм до приблизно 10 мм, за варіантом, якому віддають перевагу, від приблизно 2 мм до приблизно 6 мм. Альтернативно вмістище може мати подвійний скіс, утворений трьома паралельними рифленими або бігованими лініями, які розташовані так, що утворюють два окремі скоси на ребрі вмістища. Якщо вмістище має скошене ребро та виготовлене з однієї або декількох плоских заготовок, скіс може бути утворений двома паралельними рифленими лініями або бігованими лініями на плоскій заготовці. Рифлені лінії або біговані лінії можуть бути розташовані симетрично відносно ребра між першою та другою стінками. Альтернативно ці рифлені лінії або біговані лінії можуть бути розташовані асиметрично по відношенню до ребра між першою та другою стінками, так що скіс простягається у першу стінку вмістища далі, ніж у другу стінку вмістища. Альтернативно вмістище може мати непрямокутний поперечний переріз, наприклад, багатокутний поперечний переріз, такий як трикутний або чотирикутний, напівовальний або напівкруглий переріз. Вмістища за цим винаходом знаходять конкретне застосування як пачки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Слід зазначити, що вмістища за цим винаходом шляхом відповідного вибору їх розмірів можуть бути виконані так, щоб вміщувати різну кількість сигарет звичайного розміру, великого розміру, надвеликого розміру, тонких або надтонких. Альтернативно всередину вмістища можуть бути вміщені інші споживчі вироби. Вмістища за цим винаходом шляхом відповідного вибору їх розмірів можуть бути виконані так, щоб вміщувати різну загальну кількість курильних виробів, або так, щоб дозволяти розташування курильних виробів за різними схемами укладання. Наприклад, вмістища за цим винаходом шляхом відповідного вибору їх розмірів можуть бути виконані так, щоб вміщувати від десяти курильних виробів до тридцяти курильних виробів. Курильні вироби можуть бути розташовані за різними схемами укладання, в залежності від загальної кількості курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд із шести, семи, восьми, дев'яти чи десяти штук. Альтернативно курильні вироби можуть бути розташовані у два або декілька рядів. Ці два або декілька рядів можуть вміщувати однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: два ряди по п'ять, шість, сім, вісім, дев'ять чи десять; три ряди по п'ять чи сім; або чотири ряди по чотири, п'ять чи шість. Альтернативно ці два або декілька рядів можуть включати щонайменше два ряди, які вміщують різну кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: ряд із п'яти та ряд із шести (схема 5-6); ряд із шести та ряд із семи (схема 6-7); ряд із семи та ряд із восьми (схема 7-8); середній ряд із п'яти та два зовнішні ряди із шести (схема 6-5-6); середній ряд із п'яти та два 6 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішні ряди із семи (схема 7-5-7); середній ряд із шести та два зовнішні ряди з п'яти (схема 56-5); середній ряд із шести та два зовнішні ряди із семи (схема 7-6-7); середній ряд із семи та два зовнішні ряди із шести (схема 6-7-6); середній ряд із дев'яти та два зовнішні ряди з восьми (схема 8-9-8) або середній ряд із шести та один зовнішній ряд із п'яти і один зовнішній ряд із семи (схема 5-6-7). Вмістища за цим винаходом можуть вміщувати курильні вироби одного й того самого типу чи марки або різних типів чи марок. Крім того, можуть бути вміщені курильні вироби без фільтра і курильні вироби з фільтрувальними мундштуками різних типів, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) і діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та загальним надходженням твердих частинок. За варіантом, якому віддається перевага, розміри вмістища пристосовані до довжини курильних виробів та схеми їх розташування. Зазвичай, зовнішні розміри вмістища на приблизно 0,5-5 мм більші, ніж розміри пакунка або пакунків курильних виробів, розміщених всередині вмістища. Довжина, ширина та глибина вмістищ за цим винаходом можуть бути такими, що кінцеві загальні розміри цих вмістищ із кришкою у закритому положенні є подібними до розмірів звичайної призначеної для викидання після використання пачки з відкидною кришкою для двадцяти сигарет. За варіантом, якому відається перевага, вмістища за цим винаходом мають висоту від приблизно 60 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, – від приблизно 70 мм до приблизно 125 мм, причому висоту вимірюють від нижньої стінки вмістища до верхньої стінки вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом мають ширину від приблизно 12 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, – від приблизно 70 мм до приблизно 125 мм, причому ширину вимірюють від однієї бічної стінки вмістища до іншої бічної стінки вмістища. За варіантом, якому віддається перевага, вмістища за цим винаходом мають глибину від приблизно 6 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, – від приблизно 12 мм до приблизно 25 мм, причому глибину вимірюють від передньої стінки вмістища до задньої стінки вмістища. За варіантом, якому віддається перевага, співвідношення висоти вмістища до глибини вмістища становить від приблизно 0,3:1 до приблизно 10:1, а за варіантом, якому віддається більша перевага, – від приблизно 2:1 до приблизно 8:1, а за варіантом, якому віддається найбільша перевага, – від приблизно 3:1 до приблизно 5:1. За варіантом, якому віддається перевага, співвідношення ширини вмістища до глибини вмістища становить від приблизно 0,3:1 до приблизно 10:1, а за варіантом, якому віддається більша перевага, – від приблизно 2:1 до приблизно 8:1, а за варіантом, якому віддається найбільша перевага, – від приблизно 2:1 до приблизно 3:1. Внутрішні чи зовнішні поверхні вмістищ або як внутрішні, так і зовнішні поверхні вмістищ за цим винаходом можуть мати нанесені на них друк, рельєфне або плоскозаглиблене тиснення або інші оздоблення з логотипами виробника або бренда, товарними знаками, слоганами та іншою інформацією та позначками для споживача. Споживчі вироби всередині вмістищ за цим винаходом можуть мати індивідуальну обгортку. Перевага такого підходу полягає в тому, що після відкриття вмістища за цим винаходом і витягання з нього першого споживчого виробу решта споживчих виробів все ще є обгорнутою і залишається у такий спосіб захищеною від пилу, сонячного світла або інших впливів навколишнього середовища. Після заповнення вмістища за цим винаходом можуть бути загорнуті у відомий спосіб у термоусадкову плівку або ж прозору полімерну плівку, наприклад, з поліетилену високої або низької густини, поліпропілену, орієнтованого поліпропілену, полівініліденхлориду, целюлози або їх комбінації. Якщо вмістища за цим винаходом є загорнутими, обгортка може включати в себе одну або декілька розривальних стрічок. На додаток до цього, обгортка може мати нанесені на неї зображення, інформацію для споживача або іншу інформацію. За варіантом, якому віддається перевага, вмістища за цим винаходом виготовлені з єдиної плоскої заготовки, виконаної із частиною, яка визначає коробку і має виріз у передній стінці коробки, та з частиною, яка визначає кришку і включає в себе клапан кришки. Цей винахід буде описаний тільки у вигляді прикладу, із посиланнями на прикладені фігури, на яких: Фіг. 1 – вмістище за першим варіантом здійснення цього винаходу з відкидною кришкою у відкритому положенні; 7 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 – вид збоку верхньої частини вмістища за Фіг. 1; Фіг. 3 – заготовка із цупкого паперу для виготовлення вмістища за Фіг. 1-2; Фіг. 4 – заготовка із цупкого паперу для виготовлення вмістища за другим варіантом здійснення цього винаходу; та Фіг. 5 – заготовка із цупкого паперу для виготовлення вмістища за третім варіантом здійснення цього винаходу. Зображене на Фіг. 1-2 вмістище 10 із відкидною кришкою являє собою прямокутний паралелепіпед і включає в себе нижню коробку 12 і верхню кришку 14, шарнірно з'єднану з коробкою 12 вздовж шарнірної лінії, яка простягається по суті горизонтально вздовж задньої стінки вмістища. Пакунок (не показаний) сигарет вміщений у коробку 12 вмістища 10. Загальний розмір вмістища 10 є по суті однаковим із розміром стандартної сигаретної пачки з відкидною кришкою. Вмістище виготовлене з плоскої заготовки 110, показаної на Фіг. 3. Коробка 12 включає в себе передню стінку 16 коробки, ліву бічну стінку 18 коробки, праву бічну стінку 20 коробки, задню стінку 22 коробки та нижню стінку 24 коробки. Верхній бік коробки 12 відкритий для надання верхнього отвору, через який можна витягати сигарети. У верхній частині передньої стінки 16 коробки виконаний видовжений прямокутний виріз 30. Виріз 30 простягається у по суті горизонтальному напрямку по передній стінці 16 коробки. Ширина вирізу 30 є меншою за загальну ширину передньої стінки 16 коробки, так що кінці вирізу 30 знаходяться на невеликій відстані від бічних крайок передньої стінки 16 коробки. Кришка 14 включає в себе передню стінку 16а кришки, ліву бічну стінку 18а кришки, праву бічну стінку 20а кришки, задню стінку 22а кришки та верхню стінку 26 кришки. Якщо вмістище 10 закрите, то вільні крайки бічних стінок 18а, 20а кришки прилягають впритул до вільних крайок відповідних бічних стінок 18, 20 коробки. Однак передня стінка 16а кришки простягається за вільні крайки бічних стінок 18а, 20а кришки, так що під час знаходження кришки у закритому положенні передня стінка 16а кришки перекриває верхню частину передньої стінки 16 коробки і прикриває виріз 30. Як видно з Фіг. 1-3, кришка 14 також включає в себе клапан 32 кришки, з'єднаний з передньою стінкою 16а кришки вздовж лінії згину, яка простягається по нижній крайці передньої стінки 16а кришки. Клапан 32 кришки відігнутий усередину до внутрішньої поверхні передньої стінки 16а кришки. Як показано на Фіг. 2, при відкритому положенні кришки 14 клапан 32 кришки знаходиться під кутом приблизно 45 до передньої стінки 16а кришки. Внутрішній каркас 34 встановлений всередину коробки 12 у відомий спосіб. Внутрішній каркас 34 включає в себе передню стінку 36 каркаса, ліву бічну стінку 38 каркаса та праву бічну стінку каркаса. Верхні крайки внутрішнього каркаса 34 простягаються над верхніми крайками коробки 12, і в передній стінці 36 каркаса на верхній крайці виконаний виріз для сприяння витяганню курильних виробів із коробки 12. Частина передньої стінки 36 каркаса видна крізь виріз 30 у передній стінці 16 коробки. Коробка 12 включає в себе розпірну панель 40, яка з'єднана з передньою стінкою 16 коробки вздовж лінії згину, яка простягається по верхній крайці передньої стінки 16 коробки. Ширина розпірної панелі 40 є по суті однаковою з шириною передньої стінки 16 коробки, але її висота дорівнює приблизно 1/4 від висоти передньої стінки 16 коробки. Розпірна панель 40 відігнута усередину до внутрішньої поверхні передньої стінки 16а кришки і простягається до положення, трохи нижчого за виріз 30 у передній стінці 16 коробки. Розпірна панель 40 має виріз 30а, форма якого подібна формі вирізу 30 у передній стінці коробки, але його розміри є трохи більшими. Це означає, що коли розпірна панель відігнута до передньої стінки 16 коробки, то виріз 30а у розпірній панелі 40 знаходиться під вирізом 30 у передній стінці 16 коробки, й розпірну панель 40 не видно з передньої частини вмістища 10. Розпірна панель 40 знаходиться між передньою стінкою 16 коробки і передньою стінкою 36 каркаса і прикріплена до передньої стінки 36 каркаса з використанням прийнятного клею. В результаті цього розпірна панель 40 забезпечує проміжок між передньою стінкою 16 коробки і передньою стінкою 36 каркаса, який відповідає приблизно товщині цієї розпірної панелі або є трохи більшим. Комбінація розміщених один над одним вирізів 30, 30а і передньої стінки 36 каркаса утворює в передній стінці коробки 12 видовжену заглибину 50, призначення якої буде описано нижче. На Фіг. 1 вмістище 10 зображене із кришкою 14 у відкритому положенні. При повертанні кришки 14 в її закрите положення вільна крайка клапана 32 кришки вступає у контакт з передньою стінкою 16 коробки. При подальшому переміщенні кришки крайка клапана 32 кришки ковзає вздовж передньої стінки 16 коробки і безпосередньо перед тим, як кришка 14 досягає свого закритого положення, крайка клапана 32 кришки ковзає над крайкою вирізу 30 і потрапляє у заглибину 50. Клапан 32 кришки стрибкоподібно переміщується до передньої стінки 36 8 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 каркаса у нижній частині заглибини 50, й утворює при цьому чутний звук, який надає позначення закриття вмістища 10. При закритому положенні кришки 14 клапан 32 кришки знаходиться всередині заглибини 50, і вільна крайка клапана 32 кришки знаходиться у зачепленні з верхньою крайкою вирізу 30 для ефективного фіксування кришки у закритому положенні. При повертанні кришки 14 назад у відкрите положення клапан 32 кришки вивільнюється із заглибини 50, і при проходженні крайки клапана 32 кришки над верхньою крайкою вирізу 30 утворюється чутний звук. Для виготовлення вмістища 10 зображену на Фіг. 3 заготовку 110 згинають навколо загорнутого пакунка сигарет і склеюють за необхідності із застосуванням відомих способів і обладнання. Після складання вмістище 10 обгортають прозорою обгорткою. Вмістище за другим варіантом здійснення цього винаходу може бути виготовлене з плоскої заготовки 200, зображеної на Фіг. 4. Плоска заготовка 200 і виготовлене вмістище є подібними до заготовки і вмістища, зображених на Фіг. 1-3, за винятком форми і способу виконання вирізу у передній стінці коробки і клапана кришки. Як показано на Фіг. 4, у плоскій заготовці 200 виріз 230 у передній стінці 16 коробки має Z-подібну форму, утворену з лівої частини 230а вирізу і правої частини 230b вирізу. Права частина 230b вирізу розміщена по вертикалі нижче рівня лівої частини 230а вирізу, причому згадані частини 230а, b з'єднані одна з іншою проміжною частиною вирізу. У розпірній панелі також виконаний виріз 240, форма якого відповідає формі вирізу 230 у передній стінці коробки, але його розміри є трохи більшими. На місці єдиного клапана 32 кришки вмістища 10 плоска заготовка 200 має два суміжні клапани кришки: лівий клапан 250 кришки і правий клапан 252 кришки, які обидва з'єднані з передньою стінкою кришки по лінії шарніра, яка простягається по нижній крайці передньої стінки кришки. Лівий клапан 250 кришки простягається від лінії шарніра далі, ніж правий клапан 252 кришки. У складеному вмістищі при переміщенні кришки у закрите положення лівий клапан 250 кришки потрапляє у заглибину, утворену лівою частиною 230а вирізу, незадовго перед тим як правий клапан 252 кришки потрапляє у заглибину, утворену правою частиною 230b вирізу. Це утворює два послідовні звуки при закриванні кришки. Вмістище за третім варіантом здійснення цього винаходу може бути виготовлене з плоскої заготовки 300, зображеної на Фіг. 5. Плоска заготовка 300 і виготовлене вмістище є подібними до заготовки і вмістища, описаних і зображених на Фіг. 1-2. Однак клапан 332 кришки заготовки 300 простягається далі від лінії шарніра, так що площа клапана 332 кришки збільшена у порівнянні з площею клапана 32 кришки вмістища 10. Крім того, плоска заготовка 300 додатково включає в себе U-подібний виріз 310 в клапані 332 кришки. Кінці U-подібного вирізу 310 з'єднані лінією 312 шарніра, й U-подібний виріз 310 та шарнір 312 разом визначають утримувальний язичок 320. При складанні заготовки 300 для виготовлення вмістища клапан 332 кришки прикріплюють до внутрішньої поверхні передньої стінки кришки прийнятним клеєм. U-подібний виріз 310 виконаний в центрі клапана 332 кришки, й утримувальний язичок 320 відігнутий назовні від клапана 332 кришки вздовж лінії 312 шарніра. При відкритому положенні кришки цей утримувальний язичок виступає вгору і назовні від лінії 312 шарніра під кутом приблизно 45 до клапана кришки. При переміщенні кришки у закрите положення згаданий утримувальний язичок 320 ковзає вздовж передньої стінки коробки і потрапляє у заглибину, утворену вирізом у передній стінці коробки, у спосіб, аналогічний способу, описаному вище відносно клапана 32 кришки вмістища 10. Отже, у вмістищі, складеному із заготовки 300, при закриванні вмістища звук утворюється утримувальним язичком, а не клапаном кришки, хоча в обох випадках механізм утворення звуку є подібним. Для фіксування кришки у закритому положенні утримувальний язичок 320 зачіплюється між передньою стінкою коробки і передньою стінкою каркаса, як описано вище для клапана кришки. ФОРМУЛА ВИНАХОДУ 55 1. Вмістище із відкидною кришкою для споживчих виробів, яке включає в себе: коробку, яка включає в себе передню стінку коробки з вирізом в ній; внутрішній каркас, встановлений всередину згаданої коробки, який включає в себе передню стінку каркаса, причому частина згаданої передньої стінки каркаса є видимою крізь згаданий виріз у згаданій передній стінці коробки; 9 UA 107853 C2 5 10 15 20 25 30 35 40 45 50 55 60 розпірний елемент, розміщений між згаданою коробкою і згаданим внутрішнім каркасом, який забезпечує проміжок між згаданою передньою стінкою коробки та згаданою передньою стінкою каркаса; та відкидну кришку, з'єднану зі згаданою коробкою по лінії шарніра з можливістю обертання навколо цієї лінії шарніра між закритим положенням і відкритим положенням, причому згадана відкидна кришка включає в себе передню стінку кришки та клапан кришки, шарнірно з'єднаний зі згаданою передньою стінкою кришки і відігнутий всередину в напрямку внутрішньої поверхні згаданої передньої стінки кришки, причому якщо згадана відкидна кришка знаходиться у згаданому закритому положенні, то згадана передня стінка кришки знаходиться над згаданим вирізом у згаданій передній стінці коробки, і при повертанні згаданої відкидної кришки зі згаданого відкритого положення у згадане закрите положення принаймні частина згаданого клапана кришки ковзає вздовж згаданої передньої стінки коробки та потрапляє у згаданий виріз у згаданій передній стінці коробки. 2. Вмістище із відкидною кришкою за п. 1, яке відрізняється тим, що при згаданому закритому положенні згаданої відкидної кришки принаймні частина згаданого клапана кришки знаходиться в зачепленні з крайкою згаданого вирізу для фіксації відкидної кришки у згаданому закритому положенні. 3. Вмістище із відкидною кришкою за п. 2, яке відрізняється тим, що при переміщенні згаданої відкидної кришки зі згаданого закритого положення у згадане відкрите положення згаданий клапан кришки вивільнюється із зачеплення зі згаданою крайкою вирізу. 4. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке відрізняється тим, що згаданий розпірний елемент включає в себе розпірну панель, з'єднану з передньою стінкою коробки вздовж лінії шарніра, яка простягається по крайці згаданої передньої стінки коробки. 5. Вмістище із відкидною кришкою за п. 4, яке відрізняється тим, що згадана розпірна панель з'єднана зі згаданою передньою стінкою каркаса, причому згадана розпірна панель і згадана передня стінка коробки з'єднані лише вздовж згаданої лінії шарніра. 6. Вмістище із відкидною кришкою за одним з пп. 4 або 5, яке відрізняється тим, що згадана розпірна панель має виріз, причому цей виріз у згаданій розпірній панелі по суті збігається зі згаданим вирізом у згаданій передній стінці коробки. 7. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке відрізняється тим, що згаданий клапан кришки включає в себе першу частину клапана кришки і другу частину клапана кришки, причому згадана перша частина клапана кришки простягається за згадану другу частину клапана кришки, так що при повертанні згаданої відкидної кришки в напрямку згаданого закритого положення згадана перша частина клапана кришки проковзує у згаданий виріз раніше згаданої другої частини клапана кришки, тим самим утворюючи два послідовні звуки. 8. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана передня стінка коробки має перший виріз та другий виріз, вертикально зміщений від згаданого першого вирізу, і тим, що згадана відкидна кришка включає в себе першу частину клапана кришки і другу частину клапана кришки, причому згадана перша частина клапана кришки проковзує у згаданий перший виріз в інший момент часу порівняно із моментом часу, коли згадана друга частина клапана проковзує у згаданий другий виріз, тим самим утворюючи два послідовні звуки. 9. Вмістище із відкидною кришкою за п. 8, яке відрізняється тим, що згадана перша частина клапана кришки простягається за згадану другу частину клапана кришки, причому згаданий перший виріз виконаний над згаданим другим вирізом. 10. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке відрізняється тим, що при згаданому закритому положенні згаданої відкидної кришки згаданий клапан кришки знаходиться між згаданою передньою стінкою коробки та згаданою передньою стінкою каркаса. 11. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке відрізняється тим, що згаданий клапан кришки прикріплений до згаданої внутрішньої поверхні згаданої передньої стінки кришки, і тим, що згаданий клапан кришки має лінію розрізу, яка утворює утримувальний язичок, який з'єднаний зі згаданим клапаном кришки вздовж лінії шарніра і виступає зі згаданого клапана кришки, причому при повертанні згаданої відкидної кришки в згадане закрите положення згаданий утримувальний язичок ковзає вздовж згаданої передньої стінки коробки і входить у згаданий виріз у згаданій передній стінці коробки. 12. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке вміщує множину курильних виробів. 13. Вмістище із відкидною кришкою за будь-яким із попередніх пунктів, яке відрізняється тим, що згаданий клапан кришки утворює звук при закриванні згаданого вмістища або згаданий 10 UA 107853 C2 клапан кришки утворює звук при відкриванні згаданого вмістища, або згаданий клапан кришки утворює звук при закриванні та при відкриванні згаданого вмістища. 11 UA 107853 C2 12 UA 107853 C2 13 UA 107853 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
