Коробка з відкидною кришкою

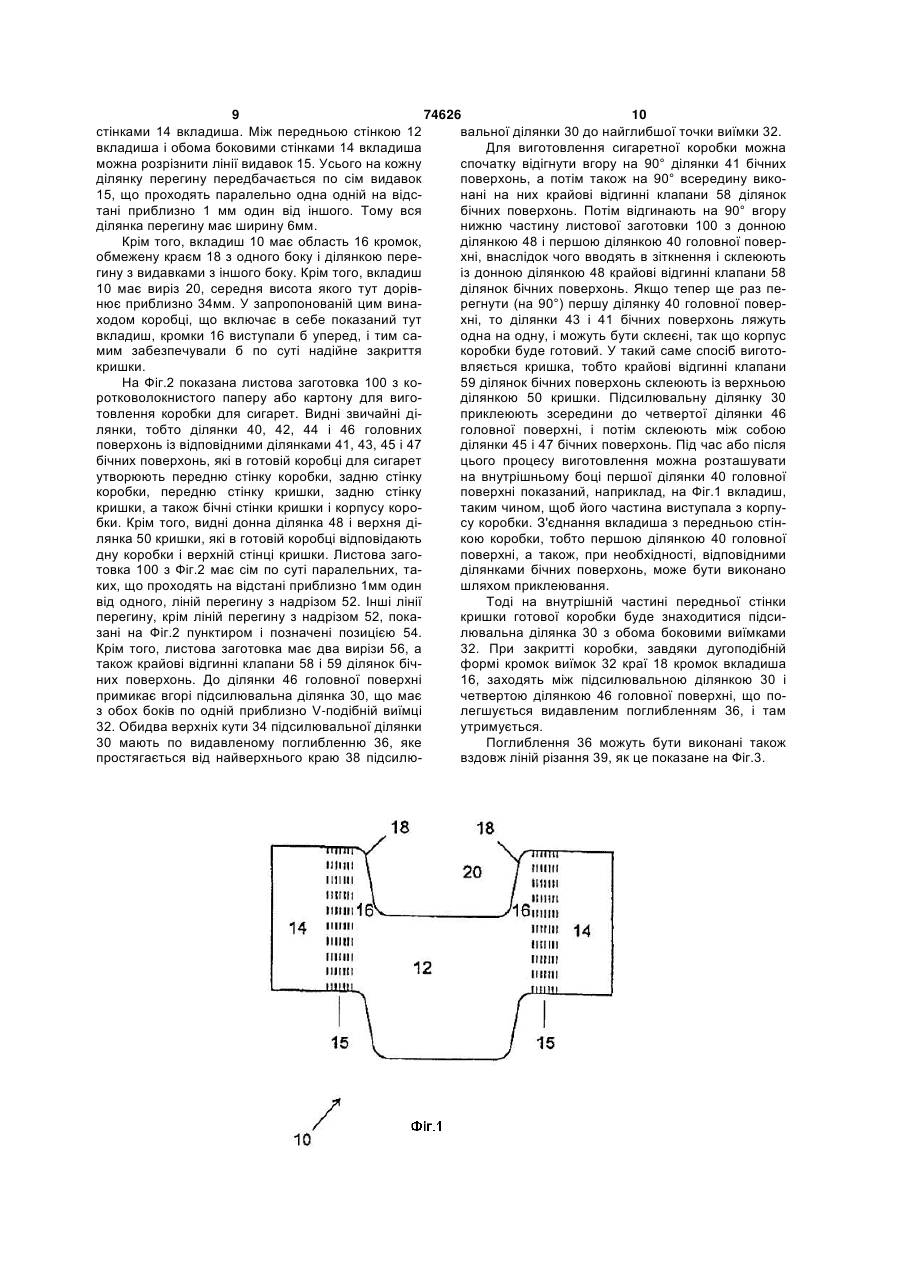

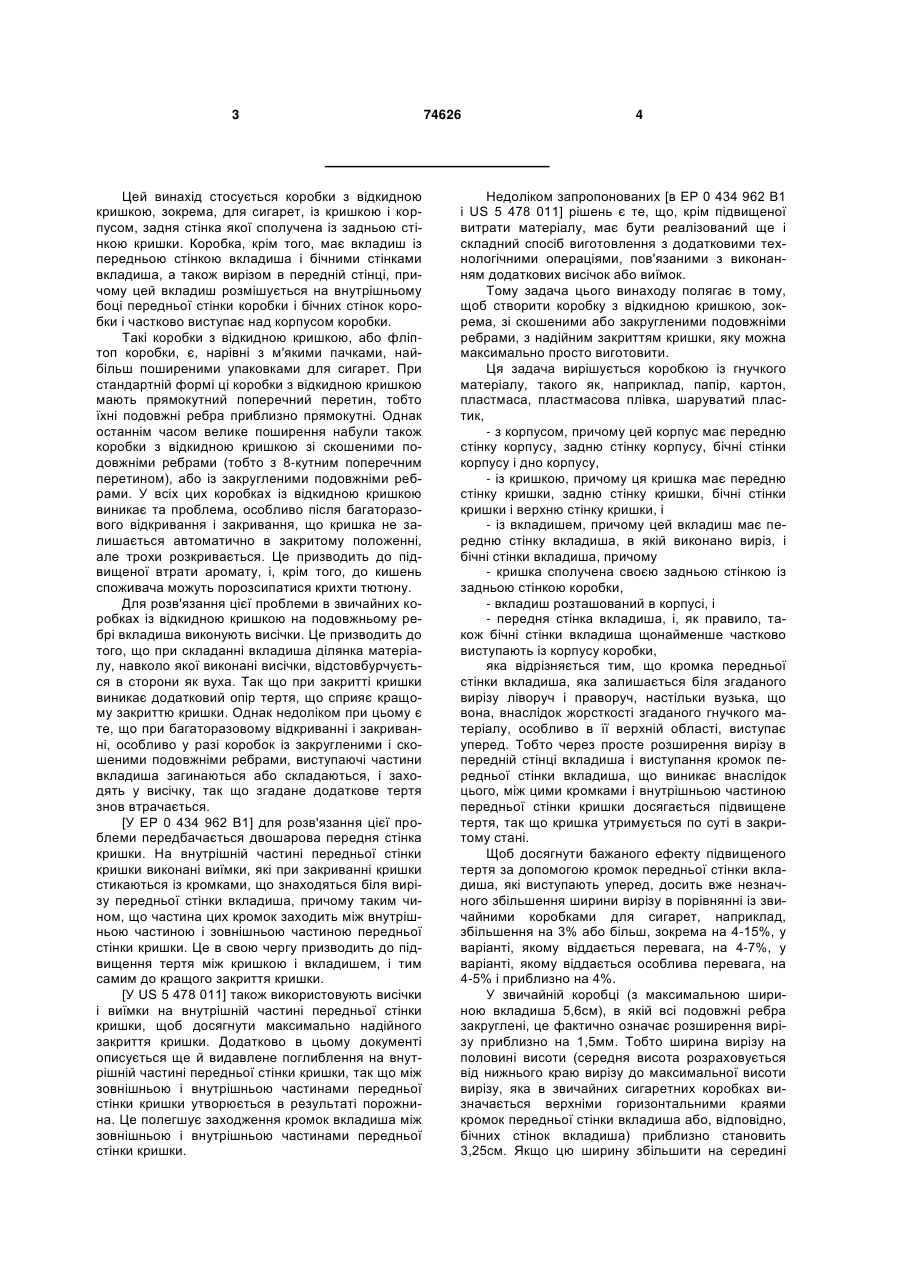

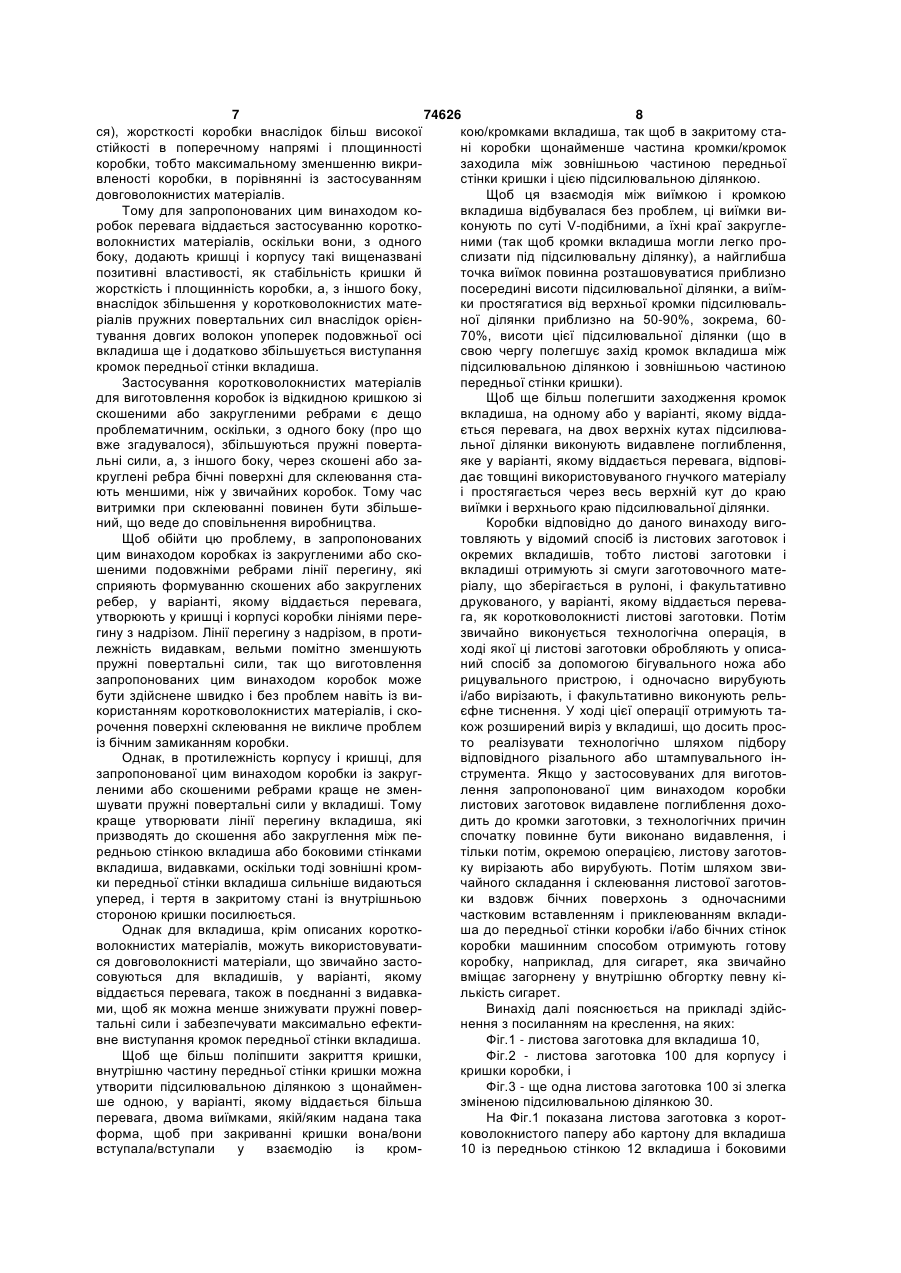

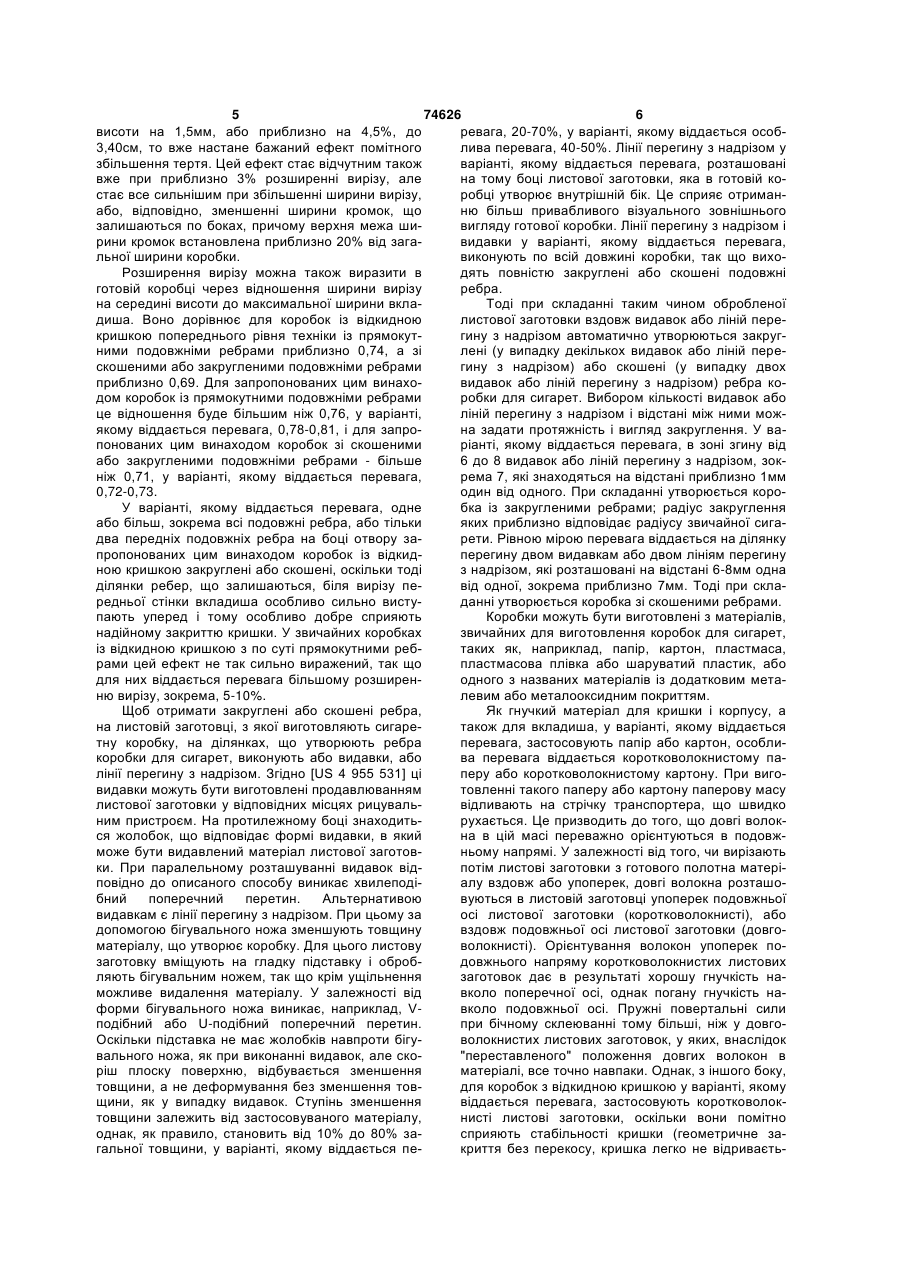

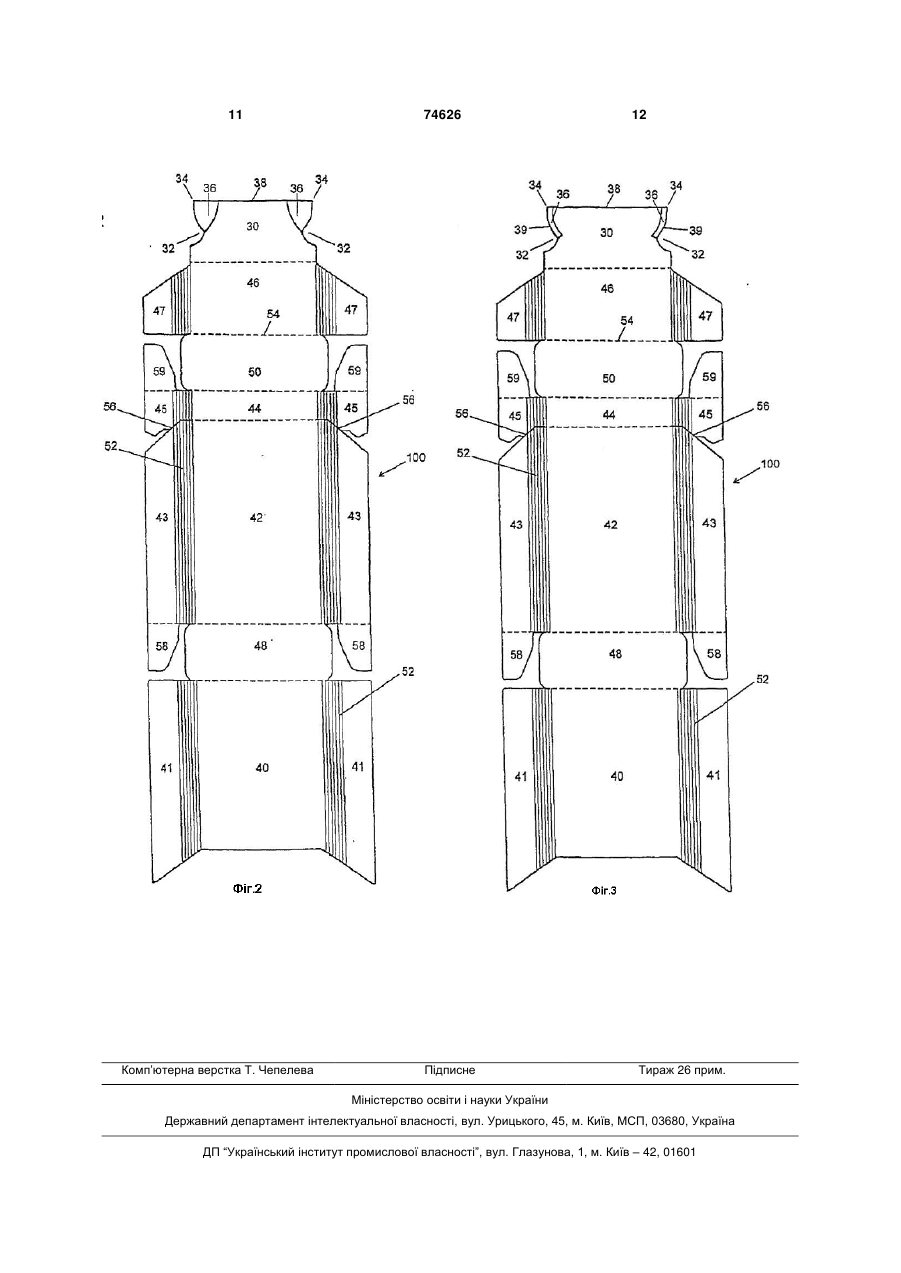

1. Коробка із гнучкого матеріалу з корпусом, який має передню стінку корпусу, задню стінку корпусу, бічні стінки корпусу і дно корпусу, із кришкою, яка має передню стінку кришки, задню стінку кришки, бічні стінки кришки і верхню стінку кришки, і із вкладишем (10), який має передню стінку (12) вкладиша, на якій виконано виріз (20), і бічні стінки (14) вкладиша, причому кришка сполучається своєю задньою стінкою із задньою стінкою коробки, вкладиш (10) розташований в корпусі, і передня стінка (12) вкладиша щонайменше частково виступає з корпусу коробки, яка відрізняється тим, що частина кромки (16) передньої стінки (12) вкладиша, що залишається біля вирізу (20) ліворуч і праворуч, настільки вузька, що внаслідок жорсткості згаданого гнучкого матеріалу виступає уперед, особливо в її верхній області. 2. Коробка за п.1, яка відрізняється тим, що кришка завдяки тертю між згаданими виступаючими уперед кромками (16) і внутрішньою стороною передньої стінки кришки утримується по суті в закритому стані. 3. Коробка за одним із пп.1 або 2, яка відрізняється тим, що одне або більше подовжніх ребер корпусу коробки, кришки і вкладиша закруглені або скошені. 4. Коробка за одним із пп.1-3, яка відрізняється тим, що згаданим гнучким матеріалом є папір або картон. 5. Коробка за п.4, яка відрізняється тим, що згаданим гнучким матеріалом є коротковолокнистий папір або коротковолокнистий картон. 2 (19) 1 3 Цей винахід стосується коробки з відкидною кришкою, зокрема, для сигарет, із кришкою і корпусом, задня стінка якої сполучена із задньою стінкою кришки. Коробка, крім того, має вкладиш із передньою стінкою вкладиша і бічними стінками вкладиша, а також вирізом в передній стінці, причому цей вкладиш розмішується на внутрішньому боці передньої стінки коробки і бічних стінок коробки і частково виступає над корпусом коробки. Такі коробки з відкидною кришкою, або фліптоп коробки, є, нарівні з м'якими пачками, найбільш поширеними упаковками для сигарет. При стандартній формі ці коробки з відкидною кришкою мають прямокутний поперечний перетин, тобто їхні подовжні ребра приблизно прямокутні. Однак останнім часом велике поширення набули також коробки з відкидною кришкою зі скошеними подовжніми ребрами (тобто з 8-кутним поперечним перетином), або із закругленими подовжніми ребрами. У всіх цих коробках із відкидною кришкою виникає та проблема, особливо після багаторазового відкривання і закривання, що кришка не залишається автоматично в закритому положенні, але трохи розкривається. Це призводить до підвищеної втрати аромату, і, крім того, до кишень споживача можуть порозсипатися крихти тютюну. Для розв'язання цієї проблеми в звичайних коробках із відкидною кришкою на подовжньому ребрі вкладиша виконують висічки. Це призводить до того, що при складанні вкладиша ділянка матеріалу, навколо якої виконані висічки, відстовбурчується в сторони як вуха. Так що при закритті кришки виникає додатковий опір тертя, що сприяє кращому закриттю кришки. Однак недоліком при цьому є те, що при багаторазовому відкриванні і закриванні, особливо у разі коробок із закругленими і скошеними подовжніми ребрами, виступаючі частини вкладиша загинаються або складаються, і заходять у висічку, так що згадане додаткове тертя знов втрачається. [У ЕР 0 434 962 В1] для розв'язання цієї проблеми передбачається двошарова передня стінка кришки. На внутрішній частині передньої стінки кришки виконані виїмки, які при закриванні кришки стикаються із кромками, що знаходяться біля вирізу передньої стінки вкладиша, причому таким чином, що частина цих кромок заходить між внутрішньою частиною і зовнішньою частиною передньої стінки кришки. Це в свою чергу призводить до підвищення тертя між кришкою і вкладишем, і тим самим до кращого закриття кришки. [У US 5 478 011] також використовують висічки і виїмки на внутрішній частині передньої стінки кришки, щоб досягнути максимально надійного закриття кришки. Додатково в цьому документі описується ще й видавлене поглиблення на внутрішній частині передньої стінки кришки, так що між зовнішньою і внутрішньою частинами передньої стінки кришки утворюється в результаті порожнина. Це полегшує заходження кромок вкладиша між зовнішньою і внутрішньою частинами передньої стінки кришки. 74626 4 Недоліком запропонованих [в ЕР 0 434 962 В1 і US 5 478 011] рішень є те, що, крім підвищеної витрати матеріалу, має бути реалізований ще і складний спосіб виготовлення з додатковими технологічними операціями, пов'язаними з виконанням додаткових висічок або виїмок. Тому задача цього винаходу полягає в тому, щоб створити коробку з відкидною кришкою, зокрема, зі скошеними або закругленими подовжніми ребрами, з надійним закриттям кришки, яку можна максимально просто виготовити. Ця задача вирішується коробкою із гнучкого матеріалу, такого як, наприклад, папір, картон, пластмаса, пластмасова плівка, шаруватий пластик, - з корпусом, причому цей корпус має передню стінку корпусу, задню стінку корпусу, бічні стінки корпусу і дно корпусу, - із кришкою, причому ця кришка має передню стінку кришки, задню стінку кришки, бічні стінки кришки і верхню стінку кришки, і - із вкладишем, причому цей вкладиш має передню стінку вкладиша, в якій виконано виріз, і бічні стінки вкладиша, причому - кришка сполучена своєю задньою стінкою із задньою стінкою коробки, - вкладиш розташований в корпусі, і - передня стінка вкладиша, і, як правило, також бічні стінки вкладиша щонайменше частково виступають із корпусу коробки, яка відрізняється тим, що кромка передньої стінки вкладиша, яка залишається біля згаданого вирізу ліворуч і праворуч, настільки вузька, що вона, внаслідок жорсткості згаданого гнучкого матеріалу, особливо в її верхній області, виступає уперед. Тобто через просте розширення вирізу в передній стінці вкладиша і виступання кромок передньої стінки вкладиша, що виникає внаслідок цього, між цими кромками і внутрішньою частиною передньої стінки кришки досягається підвищене тертя, так що кришка утримується по суті в закритому стані. Щоб досягнути бажаного ефекту підвищеного тертя за допомогою кромок передньої стінки вкладиша, які виступають уперед, досить вже незначного збільшення ширини вирізу в порівнянні із звичайними коробками для сигарет, наприклад, збільшення на 3% або більш, зокрема на 4-15%, у варіанті, якому віддається перевага, на 4-7%, у варіанті, якому віддається особлива перевага, на 4-5% і приблизно на 4%. У звичайній коробці (з максимальною шириною вкладиша 5,6см), в якій всі подовжні ребра закруглені, це фактично означає розширення вирізу приблизно на 1,5мм. Тобто ширина вирізу на половині висоти (середня висота розраховується від нижнього краю вирізу до максимальної висоти вирізу, яка в звичайних сигаретних коробках визначається верхніми горизонтальними краями кромок передньої стінки вкладиша або, відповідно, бічних стінок вкладиша) приблизно становить 3,25см. Якщо цю ширину збільшити на середині 5 74626 6 висоти на 1,5мм, або приблизно на 4,5%, до ревага, 20-70%, у варіанті, якому віддається особ3,40см, то вже настане бажаний ефект помітного лива перевага, 40-50%. Лінії перегину з надрізом у збільшення тертя. Цей ефект стає відчутним також варіанті, якому віддається перевага, розташовані вже при приблизно 3% розширенні вирізу, але на тому боці листової заготовки, яка в готовій костає все сильнішим при збільшенні ширини вирізу, робці утворює внутрішній бік. Це сприяє отриманабо, відповідно, зменшенні ширини кромок, що ню більш привабливого візуального зовнішнього залишаються по боках, причому верхня межа шивигляду готової коробки. Лінії перегину з надрізом і рини кромок встановлена приблизно 20% від загавидавки у варіанті, якому віддається перевага, льної ширини коробки. виконують по всій довжині коробки, так що вихоРозширення вирізу можна також виразити в дять повністю закруглені або скошені подовжні готовій коробці через відношення ширини вирізу ребра. на середині висоти до максимальної ширини вклаТоді при складанні таким чином обробленої диша. Воно дорівнює для коробок із відкидною листової заготовки вздовж видавок або ліній перекришкою попереднього рівня техніки із прямокутгину з надрізом автоматично утворюються закругними подовжніми ребрами приблизно 0,74, а зі лені (у випадку декількох видавок або ліній перескошеними або закругленими подовжніми ребрами гину з надрізом) або скошені (у випадку двох приблизно 0,69. Для запропонованих цим винаховидавок або ліній перегину з надрізом) ребра кодом коробок із прямокутними подовжніми ребрами робки для сигарет. Вибором кількості видавок або це відношення буде більшим ніж 0,76, у варіанті, ліній перегину з надрізом і відстані між ними можякому віддається перевага, 0,78-0,81, і для запрона задати протяжність і вигляд закруглення. У вапонованих цим винаходом коробок зі скошеними ріанті, якому віддається перевага, в зоні згину від або закругленими подовжніми ребрами - більше 6 до 8 видавок або ліній перегину з надрізом, зокніж 0,71, у варіанті, якому віддається перевага, рема 7, які знаходяться на відстані приблизно 1мм 0,72-0,73. один від одного. При складанні утворюється короУ варіанті, якому віддається перевага, одне бка із закругленими ребрами; радіус закруглення або більш, зокрема всі подовжні ребра, або тільки яких приблизно відповідає радіусу звичайної сигадва передніх подовжніх ребра на боці отвору зарети. Рівною мірою перевага віддається на ділянку пропонованих цим винаходом коробок із відкидперегину двом видавкам або двом лініям перегину ною кришкою закруглені або скошені, оскільки тоді з надрізом, які розташовані на відстані 6-8мм одна ділянки ребер, що залишаються, біля вирізу певід одної, зокрема приблизно 7мм. Тоді при скларедньої стінки вкладиша особливо сильно вистуданні утворюється коробка зі скошеними ребрами. пають уперед і тому особливо добре сприяють Коробки можуть бути виготовлені з матеріалів, надійному закриттю кришки. У звичайних коробках звичайних для виготовлення коробок для сигарет, із відкидною кришкою з по суті прямокутними ребтаких як, наприклад, папір, картон, пластмаса, рами цей ефект не так сильно виражений, так що пластмасова плівка або шаруватий пластик, або для них віддається перевага більшому розширенодного з названих матеріалів із додатковим метаню вирізу, зокрема, 5-10%. левим або металооксидним покриттям. Щоб отримати закруглені або скошені ребра, Як гнучкий матеріал для кришки і корпусу, а на листовій заготовці, з якої виготовляють сигаретакож для вкладиша, у варіанті, якому віддається тну коробку, на ділянках, що утворюють ребра перевага, застосовують папір або картон, особликоробки для сигарет, виконують або видавки, або ва перевага віддається коротковолокнистому палінії перегину з надрізом. Згідно [US 4 955 531] ці перу або коротковолокнистому картону. При виговидавки можуть бути виготовлені продавлюванням товленні такого паперу або картону паперову масу листової заготовки у відповідних місцях рицувальвідливають на стрічку транспортера, що швидко ним пристроєм. На протилежному боці знаходитьрухається. Це призводить до того, що довгі волокся жолобок, що відповідає формі видавки, в який на в цій масі переважно орієнтуються в подовжможе бути видавлений матеріал листової заготовньому напрямі. У залежності від того, чи вирізають ки. При паралельному розташуванні видавок відпотім листові заготовки з готового полотна матеріповідно до описаного способу виникає хвилеподіалу вздовж або упоперек, довгі волокна розташобний поперечний перетин. Альтернативою вуються в листовій заготовці упоперек подовжньої видавкам є лінії перегину з надрізом. При цьому за осі листової заготовки (коротковолокнисті), або допомогою бігувального ножа зменшують товщину вздовж подовжньої осі листової заготовки (довгоматеріалу, що утворює коробку. Для цього листову волокнисті). Орієнтування волокон упоперек позаготовку вміщують на гладку підставку і обробдовжнього напряму коротковолокнистих листових ляють бігувальним ножем, так що крім ущільнення заготовок дає в результаті хорошу гнучкість наможливе видалення матеріалу. У залежності від вколо поперечної осі, однак погану гнучкість наформи бігувального ножа виникає, наприклад, Vвколо подовжньої осі. Пружні повертальні сили подібний або U-подібний поперечний перетин. при бічному склеюванні тому більші, ніж у довгоОскільки підставка не має жолобків навпроти бігуволокнистих листових заготовок, у яких, внаслідок вального ножа, як при виконанні видавок, але ско"переставленого" положення довгих волокон в ріш плоску поверхню, відбувається зменшення матеріалі, все точно навпаки. Однак, з іншого боку, товщини, а не деформування без зменшення товдля коробок з відкидною кришкою у варіанті, якому щини, як у випадку видавок. Ступінь зменшення віддається перевага, застосовують коротковолоктовщини залежить від застосовуваного матеріалу, нисті листові заготовки, оскільки вони помітно однак, як правило, становить від 10% до 80% засприяють стабільності кришки (геометричне загальної товщини, у варіанті, якому віддається пекриття без перекосу, кришка легко не відриваєть 7 74626 8 ся), жорсткості коробки внаслідок більш високої кою/кромками вкладиша, так щоб в закритому стастійкості в поперечному напрямі і площинності ні коробки щонайменше частина кромки/кромок коробки, тобто максимальному зменшенню викризаходила між зовнішньою частиною передньої вленості коробки, в порівнянні із застосуванням стінки кришки і цією підсилювальною ділянкою. довговолокнистих матеріалів. Щоб ця взаємодія між виїмкою і кромкою Тому для запропонованих цим винаходом ковкладиша відбувалася без проблем, ці виїмки виробок перевага віддається застосуванню короткоконують по суті V-подібними, а їхні краї закруглеволокнистих матеріалів, оскільки вони, з одного ними (так щоб кромки вкладиша могли легко пробоку, додають кришці і корпусу такі вищеназвані слизати під підсилювальну ділянку), а найглибша позитивні властивості, як стабільність кришки й точка виїмок повинна розташовуватися приблизно жорсткість і площинність коробки, а, з іншого боку, посередині висоти підсилювальної ділянки, а виїмвнаслідок збільшення у коротковолокнистих матеки простягатися від верхньої кромки підсилювальріалів пружних повертальних сил внаслідок орієнної ділянки приблизно на 50-90%, зокрема, 60тування довгих волокон упоперек подовжньої осі 70%, висоти цієї підсилювальної ділянки (що в вкладиша ще і додатково збільшується виступання свою чергу полегшує захід кромок вкладиша між кромок передньої стінки вкладиша. підсилювальною ділянкою і зовнішньою частиною Застосування коротковолокнистих матеріалів передньої стінки кришки). для виготовлення коробок із відкидною кришкою зі Щоб ще більш полегшити заходження кромок скошеними або закругленими ребрами є дещо вкладиша, на одному або у варіанті, якому віддапроблематичним, оскільки, з одного боку (про що ється перевага, на двох верхніх кутах підсилювавже згадувалося), збільшуються пружні повертальної ділянки виконують видавлене поглиблення, льні сили, а, з іншого боку, через скошені або заяке у варіанті, якому віддається перевага, відповікруглені ребра бічні поверхні для склеювання стадає товщині використовуваного гнучкого матеріалу ють меншими, ніж у звичайних коробок. Тому час і простягається через весь верхній кут до краю витримки при склеюванні повинен бути збільшевиїмки і верхнього краю підсилювальної ділянки. ний, що веде до сповільнення виробництва. Коробки відповідно до даного винаходу вигоЩоб обійти цю проблему, в запропонованих товляють у відомий спосіб із листових заготовок і цим винаходом коробках із закругленими або скоокремих вкладишів, тобто листові заготовки і шеними подовжніми ребрами лінії перегину, які вкладиші отримують зі смуги заготовочного матесприяють формуванню скошених або закруглених ріалу, що зберігається в рулоні, і факультативно ребер, у варіанті, якому віддається перевага, друкованого, у варіанті, якому віддається переваутворюють у кришці і корпусі коробки лініями перега, як коротковолокнисті листові заготовки. Потім гину з надрізом. Лінії перегину з надрізом, в протизвичайно виконується технологічна операція, в лежність видавкам, вельми помітно зменшують ході якої ці листові заготовки обробляють у описапружні повертальні сили, так що виготовлення ний спосіб за допомогою бігувального ножа або запропонованих цим винаходом коробок може рицувального пристрою, і одночасно вирубують бути здійснене швидко і без проблем навіть із виі/або вирізають, і факультативно виконують релькористанням коротковолокнистих матеріалів, і скоєфне тиснення. У ході цієї операції отримують тарочення поверхні склеювання не викличе проблем кож розширений виріз у вкладиші, що досить просіз бічним замиканням коробки. то реалізувати технологічно шляхом підбору Однак, в протилежність корпусу і кришці, для відповідного різального або штампувального інзапропонованої цим винаходом коробки із закругструмента. Якщо у застосовуваних для виготовленими або скошеними ребрами краще не зменлення запропонованої цим винаходом коробки шувати пружні повертальні сили у вкладиші. Тому листових заготовок видавлене поглиблення дохокраще утворювати лінії перегину вкладиша, які дить до кромки заготовки, з технологічних причин призводять до скошення або закруглення між песпочатку повинне бути виконано видавлення, і редньою стінкою вкладиша або боковими стінками тільки потім, окремою операцією, листову заготоввкладиша, видавками, оскільки тоді зовнішні кромку вирізають або вирубують. Потім шляхом звики передньої стінки вкладиша сильніше видаються чайного складання і склеювання листової заготовуперед, і тертя в закритому стані із внутрішньою ки вздовж бічних поверхонь з одночасними стороною кришки посилюється. частковим вставленням і приклеюванням вкладиОднак для вкладиша, крім описаних короткоша до передньої стінки коробки і/або бічних стінок волокнистих матеріалів, можуть використовуватикоробки машинним способом отримують готову ся довговолокнисті матеріали, що звичайно застокоробку, наприклад, для сигарет, яка звичайно совуються для вкладишів, у варіанті, якому вміщає загорнену у внутрішню обгортку певну ківіддається перевага, також в поєднанні з видавкалькість сигарет. ми, щоб як можна менше знижувати пружні поверВинахід далі пояснюється на прикладі здійстальні сили і забезпечувати максимально ефектинення з посиланням на креслення, на яких: вне виступання кромок передньої стінки вкладиша. Фіг.1 - листова заготовка для вкладиша 10, Щоб ще більш поліпшити закриття кришки, Фіг.2 - листова заготовка 100 для корпусу і внутрішню частину передньої стінки кришки можна кришки коробки, і утворити підсилювальною ділянкою з щонайменФіг.3 - ще одна листова заготовка 100 зі злегка ше одною, у варіанті, якому віддається більша зміненою підсилювальною ділянкою 30. перевага, двома виїмками, якій/яким надана така На Фіг.1 показана листова заготовка з коротформа, щоб при закриванні кришки вона/вони коволокнистого паперу або картону для вкладиша вступала/вступали у взаємодію із кром10 із передньою стінкою 12 вкладиша і боковими 9 74626 10 стінками 14 вкладиша. Між передньою стінкою 12 вальної ділянки 30 до найглибшої точки виїмки 32. вкладиша і обома боковими стінками 14 вкладиша Для виготовлення сигаретної коробки можна можна розрізнити лінії видавок 15. Усього на кожну спочатку відігнути вгору на 90° ділянки 41 бічних ділянку перегину передбачається по сім видавок поверхонь, а потім також на 90° всередину вико15, що проходять паралельно одна одній на відснані на них крайові відгинні клапани 58 ділянок тані приблизно 1 мм один від іншого. Тому вся бічних поверхонь. Потім відгинають на 90° вгору ділянка перегину має ширину 6мм. нижню частину листової заготовки 100 з донною Крім того, вкладиш 10 має область 16 кромок, ділянкою 48 і першою ділянкою 40 головної поверобмежену краєм 18 з одного боку і ділянкою перехні, внаслідок чого вводять в зіткнення і склеюють гину з видавками з іншого боку. Крім того, вкладиш із донною ділянкою 48 крайові відгинні клапани 58 10 має виріз 20, середня висота якого тут дорівділянок бічних поверхонь. Якщо тепер ще раз пенює приблизно 34мм. У запропонованій цим винарегнути (на 90°) першу ділянку 40 головної поверходом коробці, що включає в себе показаний тут хні, то ділянки 43 і 41 бічних поверхонь ляжуть вкладиш, кромки 16 виступали б уперед, і тим саодна на одну, і можуть бути склеєні, так що корпус мим забезпечували б по суті надійне закриття коробки буде готовий. У такий саме спосіб виготокришки. вляється кришка, тобто крайові відгинні клапани На Фіг.2 показана листова заготовка 100 з ко59 ділянок бічних поверхонь склеюють із верхньою ротковолокнистого паперу або картону для вигоділянкою 50 кришки. Підсилювальну ділянку 30 товлення коробки для сигарет. Видні звичайні діприклеюють зсередини до четвертої ділянки 46 лянки, тобто ділянки 40, 42, 44 і 46 головних головної поверхні, і потім склеюють між собою поверхонь із відповідними ділянками 41, 43, 45 і 47 ділянки 45 і 47 бічних поверхонь. Під час або після бічних поверхонь, які в готовій коробці для сигарет цього процесу виготовлення можна розташувати утворюють передню стінку коробки, задню стінку на внутрішньому боці першої ділянки 40 головної коробки, передню стінку кришки, задню стінку поверхні показаний, наприклад, на Фіг.1 вкладиш, кришки, а також бічні стінки кришки і корпусу коротаким чином, щоб його частина виступала з корпубки. Крім того, видні донна ділянка 48 і верхня дісу коробки. З'єднання вкладиша з передньою стінлянка 50 кришки, які в готовій коробці відповідають кою коробки, тобто першою ділянкою 40 головної дну коробки і верхній стінці кришки. Листова загоповерхні, а також, при необхідності, відповідними товка 100 з Фіг.2 має сім по суті паралельних, таділянками бічних поверхонь, може бути виконано ких, що проходять на відстані приблизно 1мм один шляхом приклеювання. від одного, ліній перегину з надрізом 52. Інші лінії Тоді на внутрішній частині передньої стінки перегину, крім ліній перегину з надрізом 52, покакришки готової коробки буде знаходитися підсизані на Фіг.2 пунктиром і позначені позицією 54. лювальна ділянка 30 з обома боковими виїмками Крім того, листова заготовка має два вирізи 56, а 32. При закритті коробки, завдяки дугоподібній також крайові відгинні клапани 58 і 59 ділянок бічформі кромок виїмок 32 краї 18 кромок вкладиша них поверхонь. До ділянки 46 головної поверхні 16, заходять між підсилювальною ділянкою 30 і примикає вгорі підсилювальна ділянка 30, що має четвертою ділянкою 46 головної поверхні, що поз обох боків по одній приблизно V-подібній виїмці легшується видавленим поглибленням 36, і там 32. Обидва верхніх кути 34 підсилювальної ділянки утримується. 30 мають по видавленому поглибленню 36, яке Поглиблення 36 можуть бути виконані також простягається від найверхнього краю 38 підсилювздовж ліній різання 39, як це показане на Фіг.3. 11 Комп’ютерна верстка Т. Чепелева 74626 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
