З’єднувач стінки коробки з відкидною кришкою

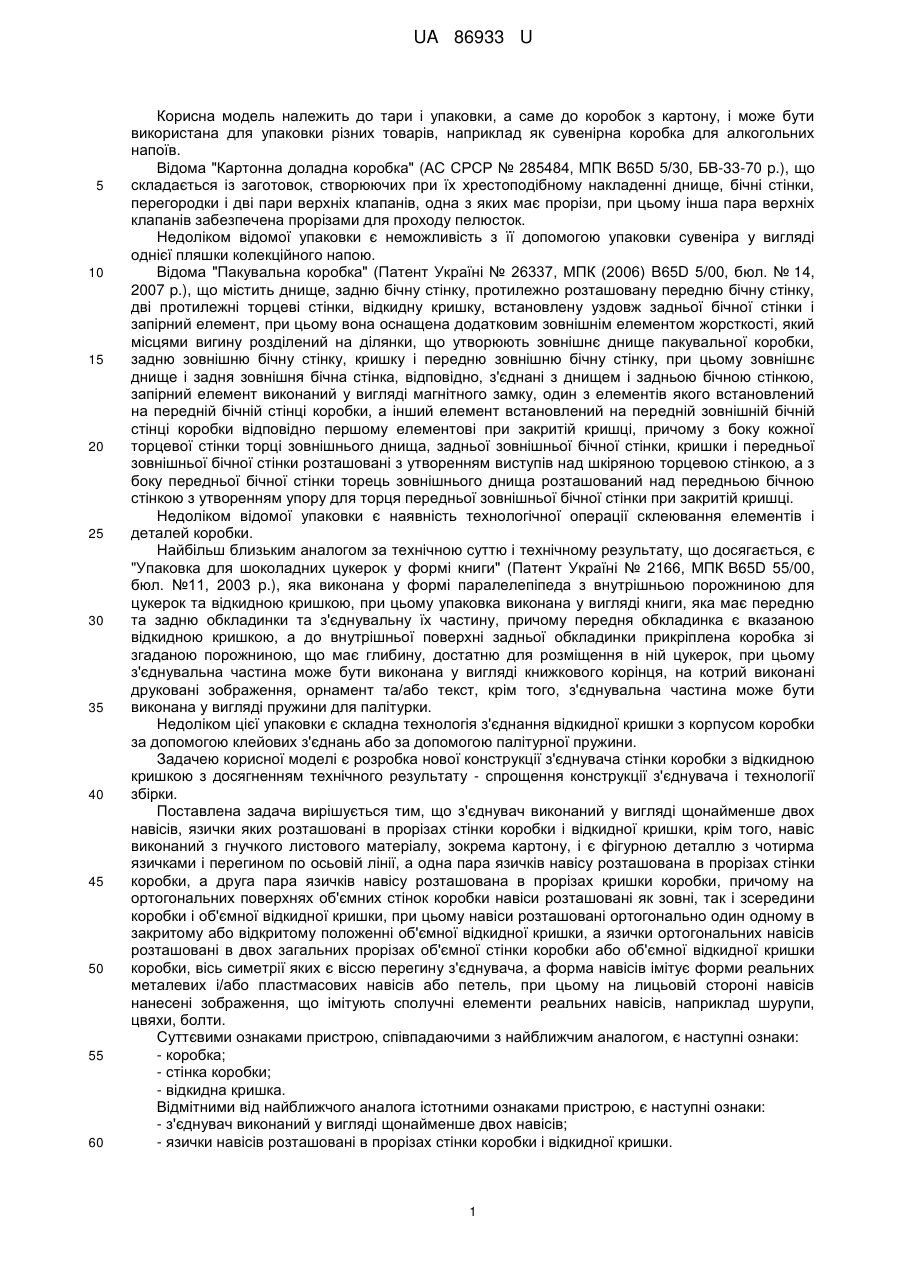

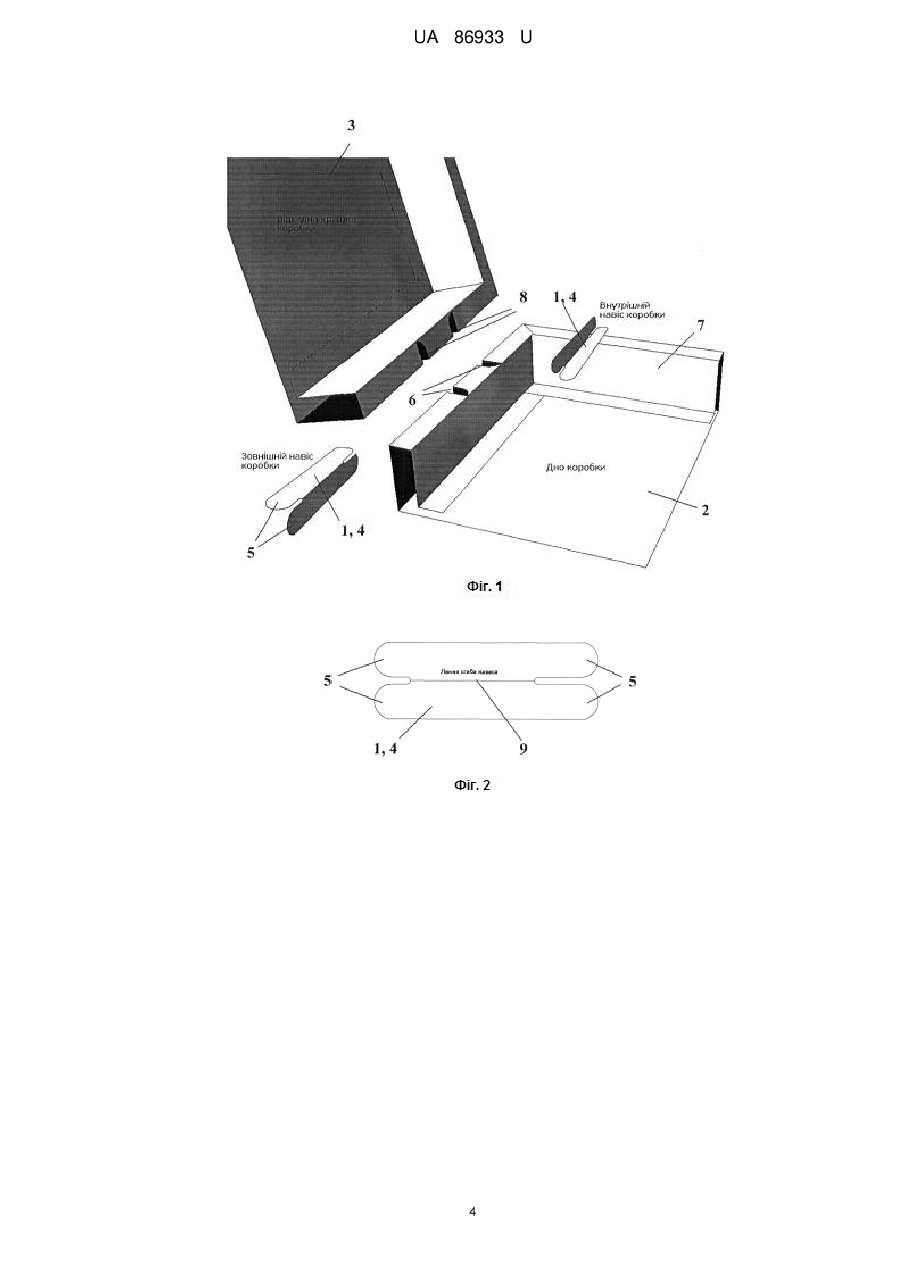

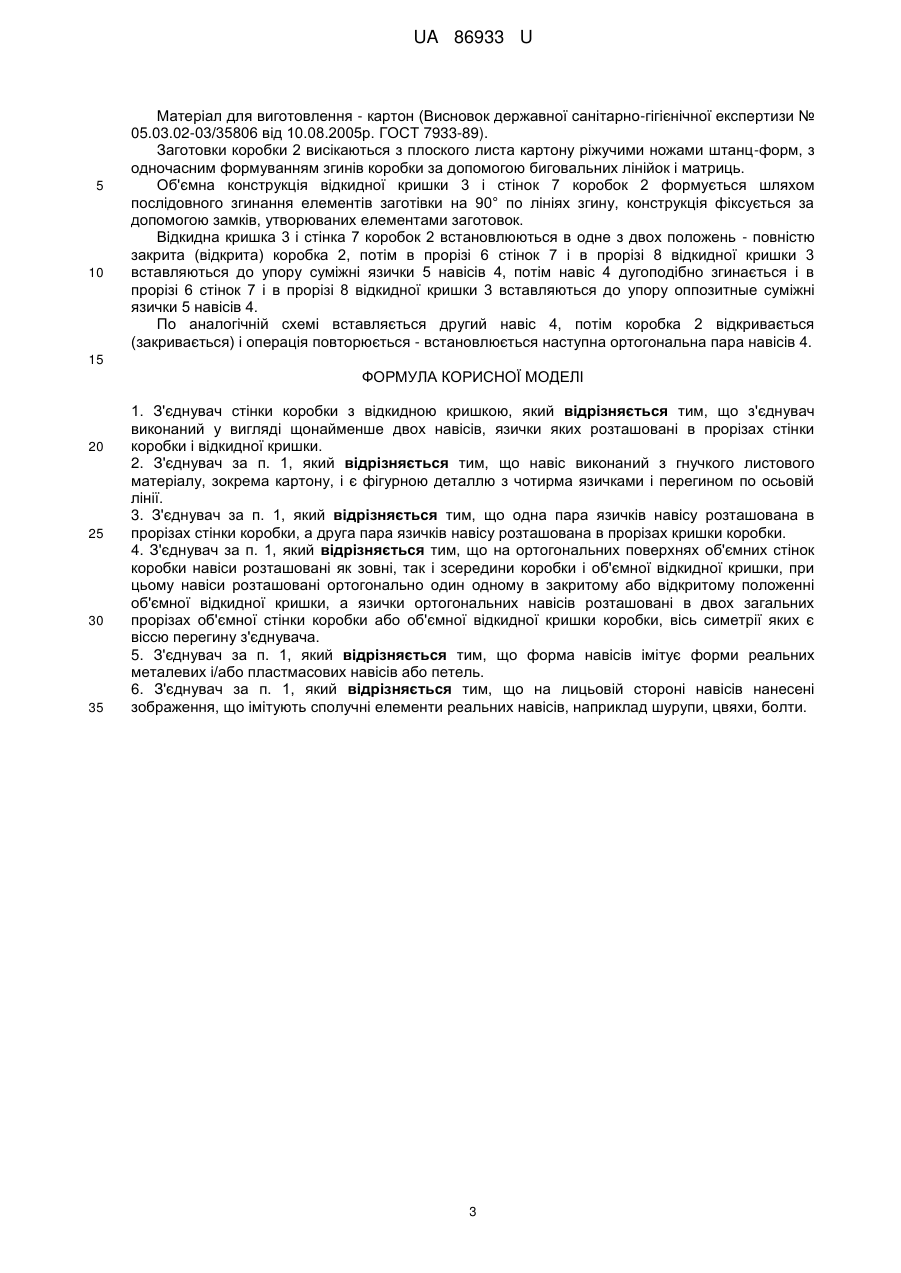

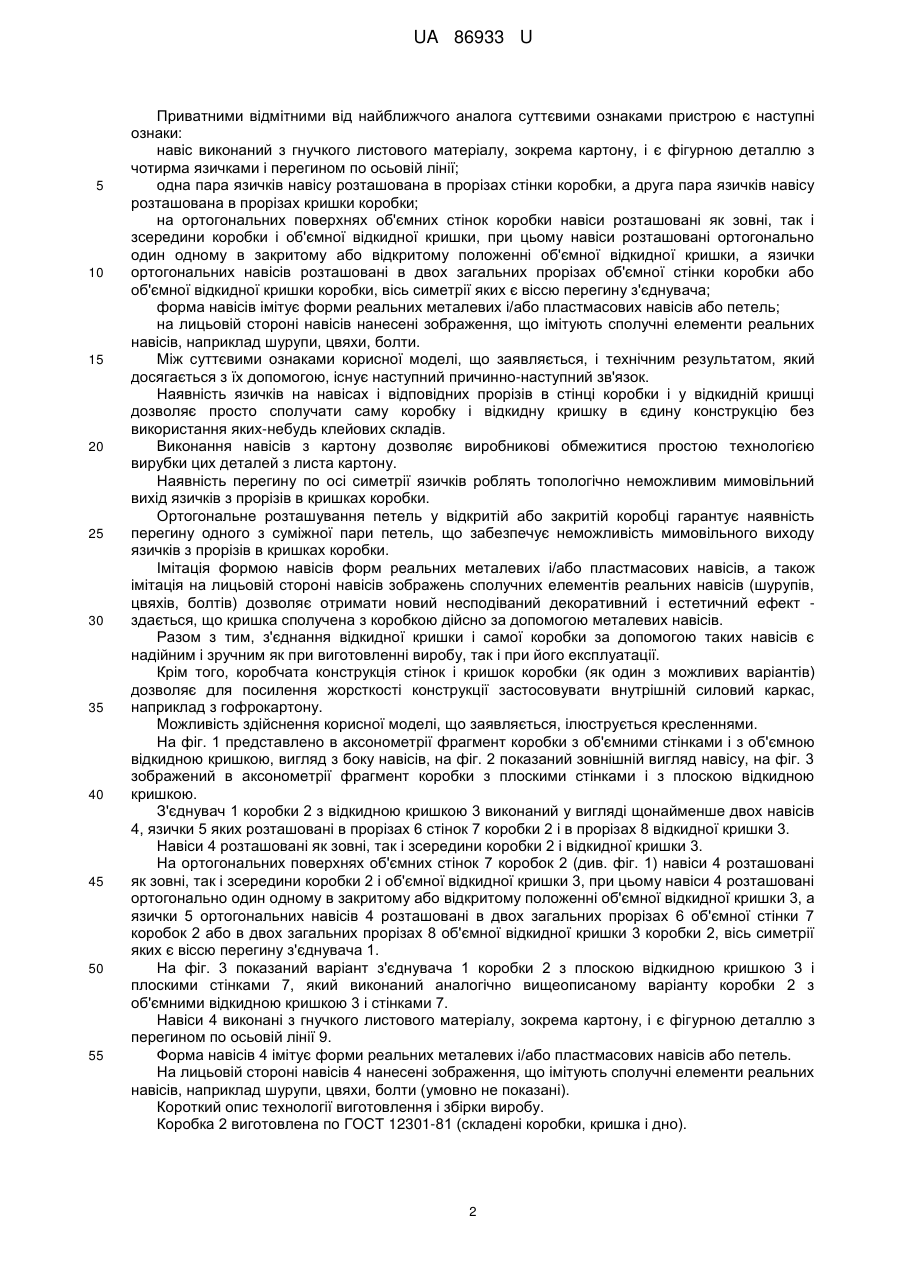

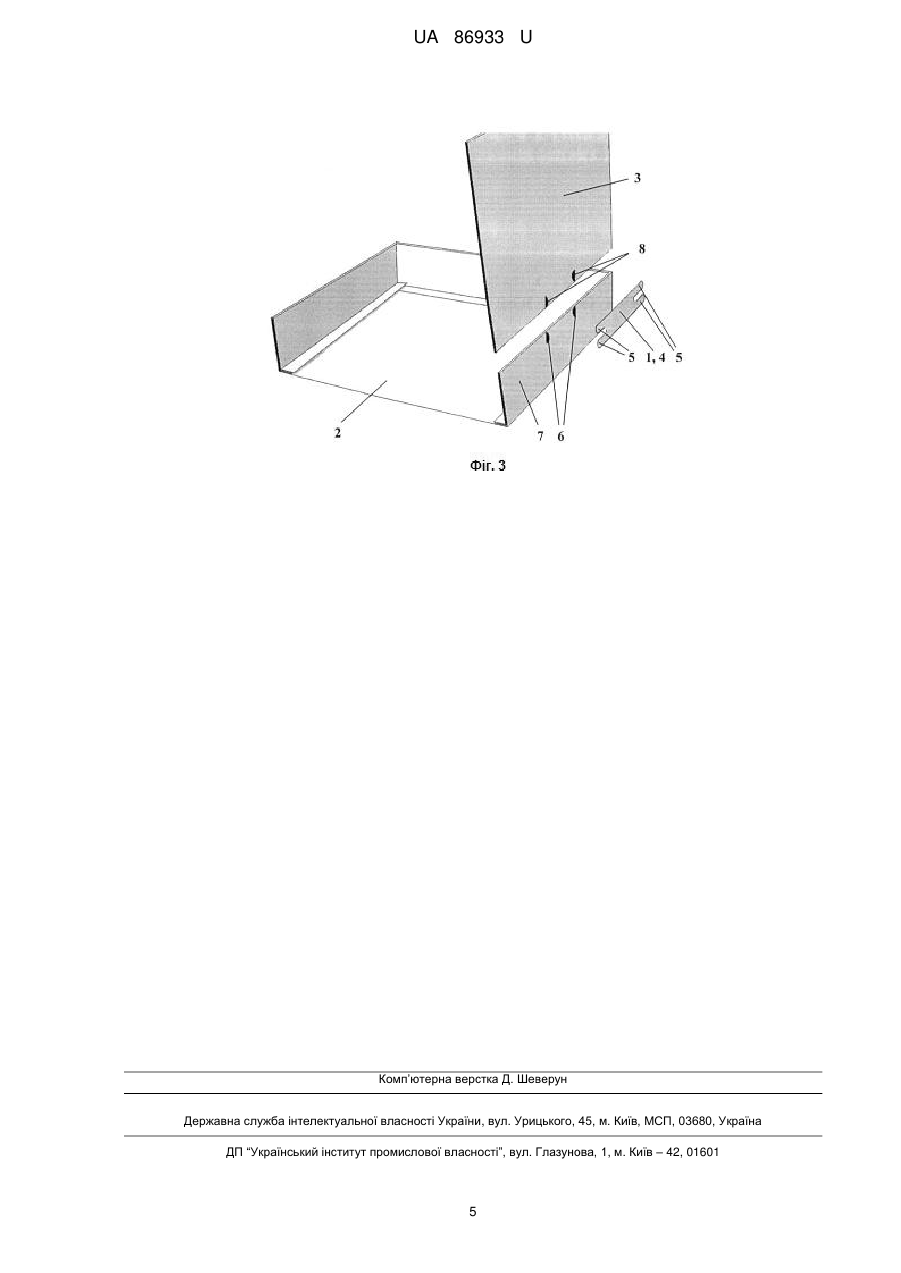

Реферат: UA 86933 U UA 86933 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тари і упаковки, а саме до коробок з картону, і може бути використана для упаковки різних товарів, наприклад як сувенірна коробка для алкогольних напоїв. Відома "Картонна доладна коробка" (АС СРСР № 285484, МПК B65D 5/30, БВ-33-70 p.), що складається із заготовок, створюючих при їх хрестоподібному накладенні днище, бічні стінки, перегородки і дві пари верхніх клапанів, одна з яких має прорізи, при цьому інша пара верхніх клапанів забезпечена прорізами для проходу пелюсток. Недоліком відомої упаковки є неможливість з її допомогою упаковки сувеніра у вигляді однієї пляшки колекційного напою. Відома "Пакувальна коробка" (Патент Україні № 26337, МПК (2006) B65D 5/00, бюл. № 14, 2007 p.), що містить днище, задню бічну стінку, протилежно розташовану передню бічну стінку, дві протилежні торцеві стінки, відкидну кришку, встановлену уздовж задньої бічної стінки і запірний елемент, при цьому вона оснащена додатковим зовнішнім елементом жорсткості, який місцями вигину розділений на ділянки, що утворюють зовнішнє днище пакувальної коробки, задню зовнішню бічну стінку, кришку і передню зовнішню бічну стінку, при цьому зовнішнє днище і задня зовнішня бічна стінка, відповідно, з'єднані з днищем і задньою бічною стінкою, запірний елемент виконаний у вигляді магнітного замку, один з елементів якого встановлений на передній бічній стінці коробки, а інший елемент встановлений на передній зовнішній бічній стінці коробки відповідно першому елементові при закритій кришці, причому з боку кожної торцевої стінки торці зовнішнього днища, задньої зовнішньої бічної стінки, кришки і передньої зовнішньої бічної стінки розташовані з утворенням виступів над шкіряною торцевою стінкою, а з боку передньої бічної стінки торець зовнішнього днища розташований над передньою бічною стінкою з утворенням упору для торця передньої зовнішньої бічної стінки при закритій кришці. Недоліком відомої упаковки є наявність технологічної операції склеювання елементів і деталей коробки. Найбільш близьким аналогом за технічною суттю і технічному результату, що досягається, є "Упаковка для шоколадних цукерок у формі книги" (Патент Україні № 2166, МПК B65D 55/00, бюл. №11, 2003 p.), яка виконана у формі паралелепіпеда з внутрішньою порожниною для цукерок та відкидною кришкою, при цьому упаковка виконана у вигляді книги, яка має передню та задню обкладинки та з'єднувальну їх частину, причому передня обкладинка є вказаною відкидною кришкою, а до внутрішньої поверхні задньої обкладинки прикріплена коробка зі згаданою порожниною, що має глибину, достатню для розміщення в ній цукерок, при цьому з'єднувальна частина може бути виконана у вигляді книжкового корінця, на котрий виконані друковані зображення, орнамент та/або текст, крім того, з'єднувальна частина може бути виконана у вигляді пружини для палітурки. Недоліком цієї упаковки є складна технологія з'єднання відкидної кришки з корпусом коробки за допомогою клейових з'єднань або за допомогою палітурної пружини. Задачею корисної моделі є розробка нової конструкції з'єднувача стінки коробки з відкидною кришкою з досягненням технічного результату - спрощення конструкції з'єднувача і технології збірки. Поставлена задача вирішується тим, що з'єднувач виконаний у вигляді щонайменше двох навісів, язички яких розташовані в прорізах стінки коробки і відкидної кришки, крім того, навіс виконаний з гнучкого листового матеріалу, зокрема картону, і є фігурною деталлю з чотирма язичками і перегином по осьовій лінії, а одна пара язичків навісу розташована в прорізах стінки коробки, а друга пара язичків навісу розташована в прорізах кришки коробки, причому на ортогональних поверхнях об'ємних стінок коробки навіси розташовані як зовні, так і зсередини коробки і об'ємної відкидної кришки, при цьому навіси розташовані ортогонально один одному в закритому або відкритому положенні об'ємної відкидної кришки, а язички ортогональних навісів розташовані в двох загальних прорізах об'ємної стінки коробки або об'ємної відкидної кришки коробки, вісь симетрії яких є віссю перегину з'єднувача, а форма навісів імітує форми реальних металевих і/або пластмасових навісів або петель, при цьому на лицьовій стороні навісів нанесені зображення, що імітують сполучні елементи реальних навісів, наприклад шурупи, цвяхи, болти. Суттєвими ознаками пристрою, співпадаючими з найближчим аналогом, є наступні ознаки: - коробка; - стінка коробки; - відкидна кришка. Відмітними від найближчого аналога істотними ознаками пристрою, є наступні ознаки: - з'єднувач виконаний у вигляді щонайменше двох навісів; - язички навісів розташовані в прорізах стінки коробки і відкидної кришки. 1 UA 86933 U 5 10 15 20 25 30 35 40 45 50 55 Приватними відмітними від найближчого аналога суттєвими ознаками пристрою є наступні ознаки: навіс виконаний з гнучкого листового матеріалу, зокрема картону, і є фігурною деталлю з чотирма язичками і перегином по осьовій лінії; одна пара язичків навісу розташована в прорізах стінки коробки, а друга пара язичків навісу розташована в прорізах кришки коробки; на ортогональних поверхнях об'ємних стінок коробки навіси розташовані як зовні, так і зсередини коробки і об'ємної відкидної кришки, при цьому навіси розташовані ортогонально один одному в закритому або відкритому положенні об'ємної відкидної кришки, а язички ортогональних навісів розташовані в двох загальних прорізах об'ємної стінки коробки або об'ємної відкидної кришки коробки, вісь симетрії яких є віссю перегину з'єднувача; форма навісів імітує форми реальних металевих і/або пластмасових навісів або петель; на лицьовій стороні навісів нанесені зображення, що імітують сполучні елементи реальних навісів, наприклад шурупи, цвяхи, болти. Між суттєвими ознаками корисної моделі, що заявляється, і технічним результатом, який досягається з їх допомогою, існує наступний причинно-наступний зв'язок. Наявність язичків на навісах і відповідних прорізів в стінці коробки і у відкидній кришці дозволяє просто сполучати саму коробку і відкидну кришку в єдину конструкцію без використання яких-небудь клейових складів. Виконання навісів з картону дозволяє виробникові обмежитися простою технологією вирубки цих деталей з листа картону. Наявність перегину по осі симетрії язичків роблять топологічно неможливим мимовільний вихід язичків з прорізів в кришках коробки. Ортогональне розташування петель у відкритій або закритій коробці гарантує наявність перегину одного з суміжної пари петель, що забезпечує неможливість мимовільного виходу язичків з прорізів в кришках коробки. Імітація формою навісів форм реальних металевих і/або пластмасових навісів, а також імітація на лицьовій стороні навісів зображень сполучних елементів реальних навісів (шурупів, цвяхів, болтів) дозволяє отримати новий несподіваний декоративний і естетичний ефект здається, що кришка сполучена з коробкою дійсно за допомогою металевих навісів. Разом з тим, з'єднання відкидної кришки і самої коробки за допомогою таких навісів є надійним і зручним як при виготовленні виробу, так і при його експлуатації. Крім того, коробчата конструкція стінок і кришок коробки (як один з можливих варіантів) дозволяє для посилення жорсткості конструкції застосовувати внутрішній силовий каркас, наприклад з гофрокартону. Можливість здійснення корисної моделі, що заявляється, ілюструється кресленнями. На фіг. 1 представлено в аксонометрії фрагмент коробки з об'ємними стінками і з об'ємною відкидною кришкою, вигляд з боку навісів, на фіг. 2 показаний зовнішній вигляд навісу, на фіг. 3 зображений в аксонометрії фрагмент коробки з плоскими стінками і з плоскою відкидною кришкою. З'єднувач 1 коробки 2 з відкидною кришкою 3 виконаний у вигляді щонайменше двох навісів 4, язички 5 яких розташовані в прорізах 6 стінок 7 коробки 2 і в прорізах 8 відкидної кришки 3. Навіси 4 розташовані як зовні, так і зсередини коробки 2 і відкидної кришки 3. На ортогональних поверхнях об'ємних стінок 7 коробок 2 (див. фіг. 1) навіси 4 розташовані як зовні, так і зсередини коробки 2 і об'ємної відкидної кришки 3, при цьому навіси 4 розташовані ортогонально один одному в закритому або відкритому положенні об'ємної відкидної кришки 3, а язички 5 ортогональних навісів 4 розташовані в двох загальних прорізах 6 об'ємної стінки 7 коробок 2 або в двох загальних прорізах 8 об'ємної відкидної кришки 3 коробки 2, вісь симетрії яких є віссю перегину з'єднувача 1. На фіг. 3 показаний варіант з'єднувача 1 коробки 2 з плоскою відкидною кришкою 3 і плоскими стінками 7, який виконаний аналогічно вищеописаному варіанту коробки 2 з об'ємними відкидною кришкою 3 і стінками 7. Навіси 4 виконані з гнучкого листового матеріалу, зокрема картону, і є фігурною деталлю з перегином по осьовій лінії 9. Форма навісів 4 імітує форми реальних металевих і/або пластмасових навісів або петель. На лицьовій стороні навісів 4 нанесені зображення, що імітують сполучні елементи реальних навісів, наприклад шурупи, цвяхи, болти (умовно не показані). Короткий опис технології виготовлення і збірки виробу. Коробка 2 виготовлена по ГОСТ 12301-81 (складені коробки, кришка і дно). 2 UA 86933 U 5 10 Матеріал для виготовлення - картон (Висновок державної санітарно-гігієнічної експертизи № 05.03.02-03/35806 від 10.08.2005р. ГОСТ 7933-89). Заготовки коробки 2 висікаються з плоского листа картону ріжучими ножами штанц-форм, з одночасним формуванням згинів коробки за допомогою биговальних лінійок і матриць. Об'ємна конструкція відкидної кришки 3 і стінок 7 коробок 2 формується шляхом послідовного згинання елементів заготівки на 90° по лініях згину, конструкція фіксується за допомогою замків, утворюваних елементами заготовок. Відкидна кришка 3 і стінка 7 коробок 2 встановлюються в одне з двох положень - повністю закрита (відкрита) коробка 2, потім в прорізі 6 стінок 7 і в прорізі 8 відкидної кришки 3 вставляються до упору суміжні язички 5 навісів 4, потім навіс 4 дугоподібно згинається і в прорізі 6 стінок 7 і в прорізі 8 відкидної кришки 3 вставляються до упору оппозитные суміжні язички 5 навісів 4. По аналогічній схемі вставляється другий навіс 4, потім коробка 2 відкривається (закривається) і операція повторюється - встановлюється наступна ортогональна пара навісів 4. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. З'єднувач стінки коробки з відкидною кришкою, який відрізняється тим, що з'єднувач виконаний у вигляді щонайменше двох навісів, язички яких розташовані в прорізах стінки коробки і відкидної кришки. 2. З'єднувач за п. 1, який відрізняється тим, що навіс виконаний з гнучкого листового матеріалу, зокрема картону, і є фігурною деталлю з чотирма язичками і перегином по осьовій лінії. 3. З'єднувач за п. 1, який відрізняється тим, що одна пара язичків навісу розташована в прорізах стінки коробки, а друга пара язичків навісу розташована в прорізах кришки коробки. 4. З'єднувач за п. 1, який відрізняється тим, що на ортогональних поверхнях об'ємних стінок коробки навіси розташовані як зовні, так і зсередини коробки і об'ємної відкидної кришки, при цьому навіси розташовані ортогонально один одному в закритому або відкритому положенні об'ємної відкидної кришки, а язички ортогональних навісів розташовані в двох загальних прорізах об'ємної стінки коробки або об'ємної відкидної кришки коробки, вісь симетрії яких є віссю перегину з'єднувача. 5. З'єднувач за п. 1, який відрізняється тим, що форма навісів імітує форми реальних металевих і/або пластмасових навісів або петель. 6. З'єднувач за п. 1, який відрізняється тим, що на лицьовій стороні навісів нанесені зображення, що імітують сполучні елементи реальних навісів, наприклад шурупи, цвяхи, болти. 3 UA 86933 U 4 UA 86933 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
