Спосіб захисту замків від несанкціонованого доступу та захисна накладка для його здійснення

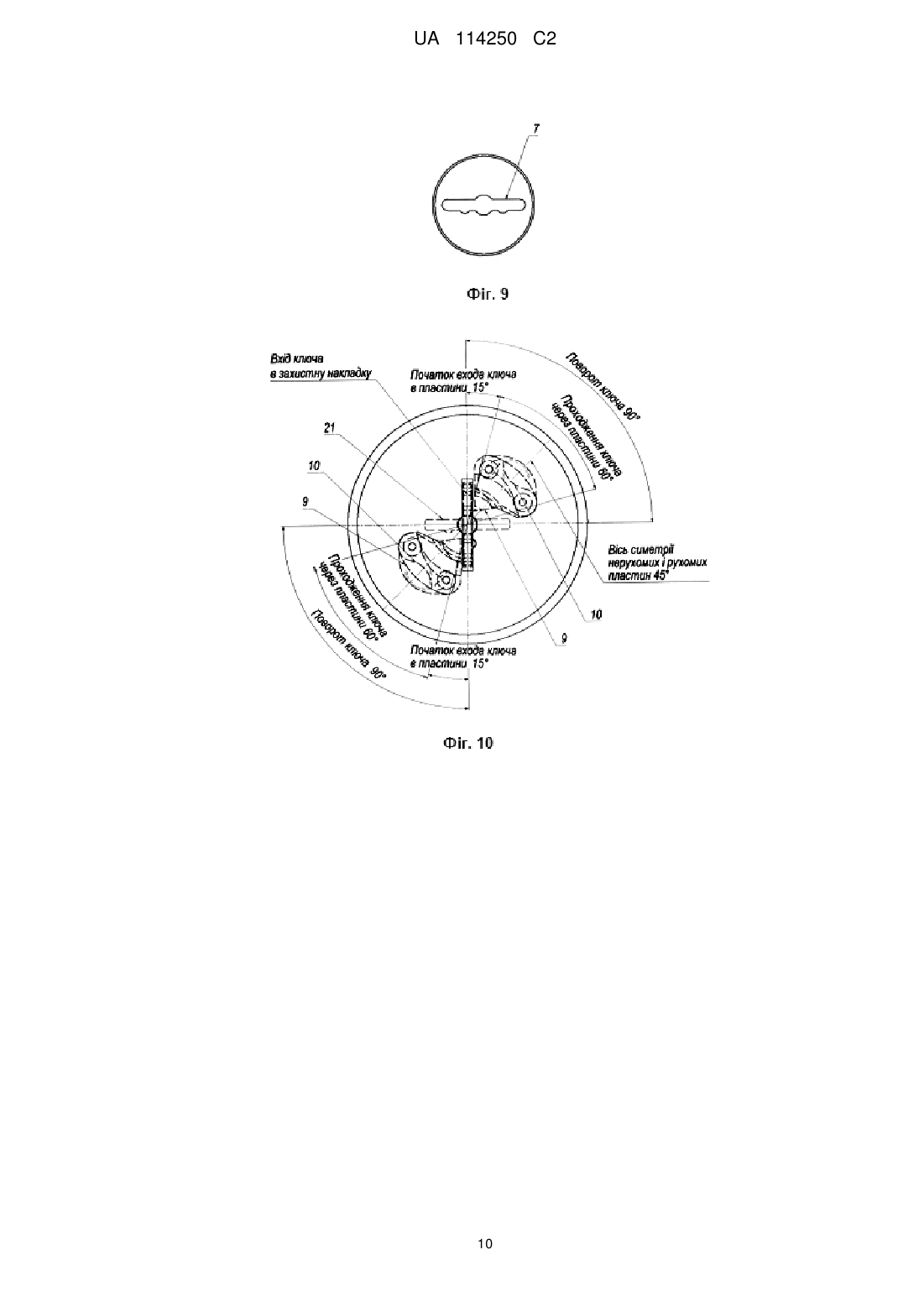

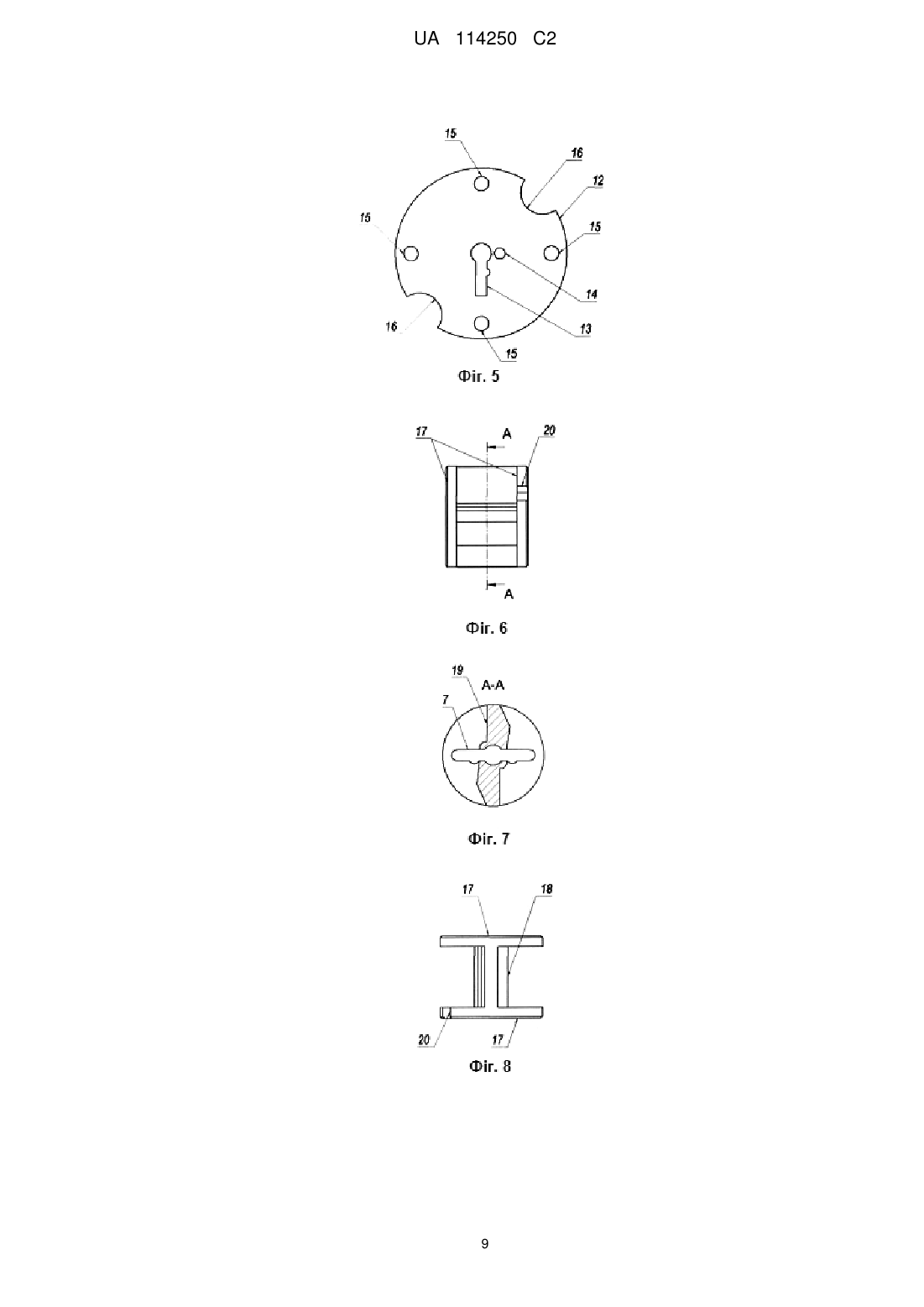

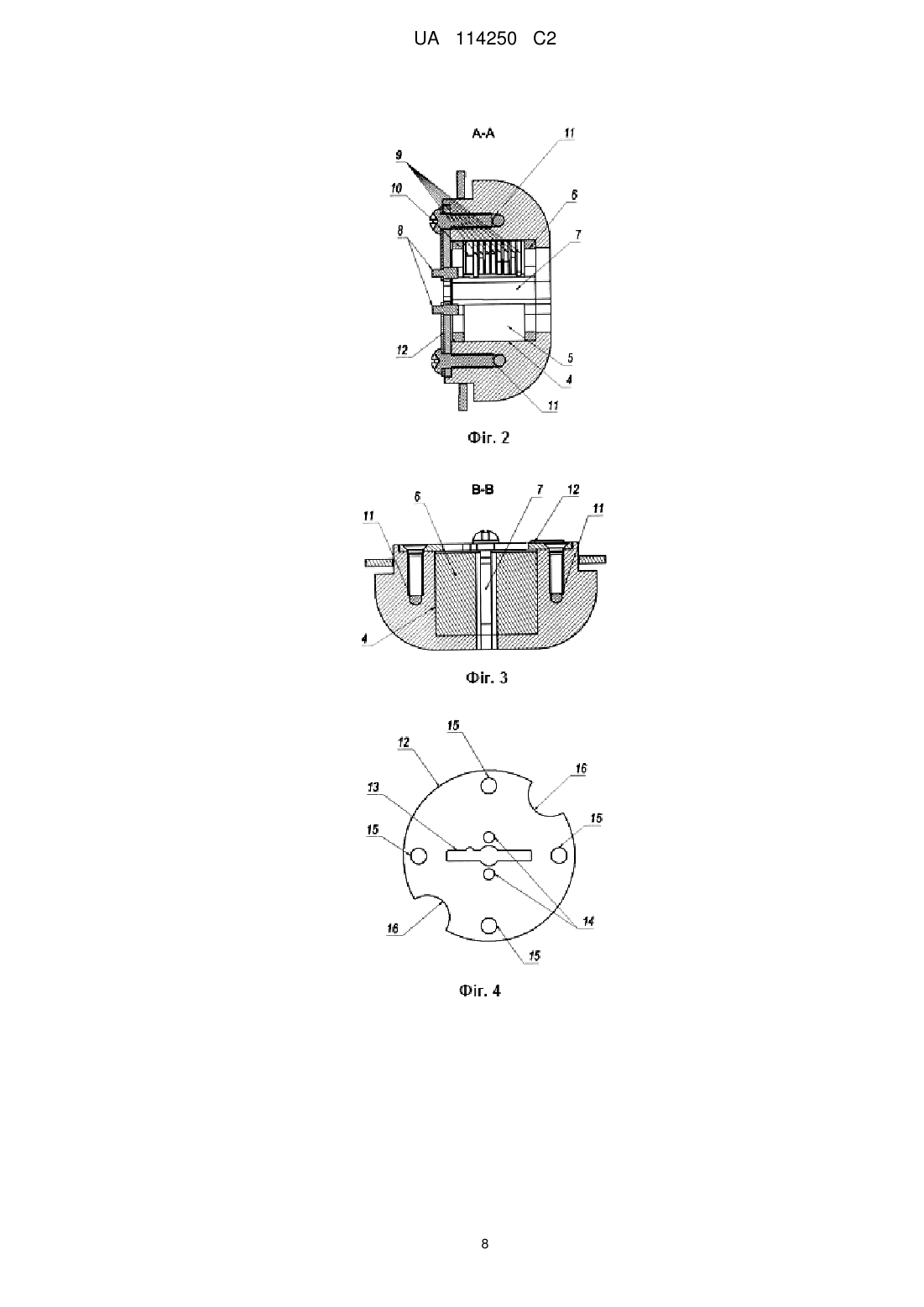

Реферат: Спосіб захисту замків від несанкціонованого доступу, що полягає в установленні захисної накладки з перекриванням замкової шпари основного замка і включає введення ключа у наскрізну шпару барабана, вбудованого у механізм захисної накладки, поворот ключа на 90° і відкривання замкової шпари тільки після збігу коду ключа з кодом механізму захисної накладки, просування ключа усередину замка, його обертання і передача дії механізму замка на виконавчий орган для замикання і відмикання замка. Для розширення сфери використання при забезпеченні високого рівня секретності і стійкості до злому установлюють код механізму захисної накладки шляхом підбору нерухомих пластин та рухомих пластин механізму блокування відповідно коду ключа замка, обертають ключ разом з барабаном до стикування ключа з нерухомими пластинами і рухомими пластинами механізму блокування, причому нерухомі пластини і рухомі пластини механізму блокування зчитують код ключа, у результаті якого подальше обертання та просування ключа усередину замка можливо тільки при повному збігу коду ключа з кодами нерухомих пластин і рухомих пластин механізму блокування. Для реалізації способу використовують захисну накладку, що складається із корпусу, що має можливість закріплення з зовнішньої сторони дверей з перекриванням замкової шпари основного замка, корпус якої виконаний у вигляді стакана з поздовжньою порожниною, у яку установлений барабан, що має наскрізну шпару і має можливість обертання навколо центральної осі корпусу разом з ключем, а з внутрішньої сторони корпусу установлена загартована пластина з пазом під торцеву форму ключа, на якій установлений щонайменше один елемент фіксації барабана, що має можливість контактування з торцем ключа, барабан установлений між загартованою пластиною і дном стакана, у зоні обертання барабана з ключем установлені щонайменше один набір нерухомих кодових пластин, закріплених з корпусом, що мають форми, вибрані відповідно кодам ключа, і щонайменше один механізм блокування UA 114250 C2 (12) UA 114250 C2 барабана, що складається із підпружиненої рухомої пластини, установленої відповідно коду ключа. UA 114250 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до способів захисту пристроїв, що замикають від несанкціонованого доступу, і може бути використаний у дверних врізних та накладних замках, наприклад, сувальдних, старого і нового типу з ключами з однією та двома борідками, ключами з центральним розміщенням борідок і ключами з зміщеними борідками. Сувальдні замки складаються із корпусу, у якому розташований сувальдний механізм секретності, що містить набір пластин (сувальд) наперед заданих розмірів і форм, які зібрані у пакеті. Для переміщення ригелів або засува замка і відкривання/закривання замка борідка сувальдного ключа, що вставлена у замкову шпару, взаємодіє з сувальдами замка для переміщення їх належним чином. Секретність ключа задається кодом у вигляді комбінацій виступів борідки ключа. Несанкціоноване розкривання сувальдних та інших подібних замків здійснюється різними методами: варварськими силовими методами впливу (вибивання, злом, висвердлювання) та інтелектуальними методами переміщення сувальд шляхом підбирання коду відмичками та методом підбору ключа. Відомі способи захисту замків від несанкціонованого втручання шляхом збільшення кількості сувальд, розміщення сувальд по обидві сторони хвостовика або ускладнення їх конфігурації. Такі вищевказані відомі способи та пристрої дозволяють підвищити секретність та рівень стійкості від злому. Однак подібні способи і конструкції значно ускладнюють конструкцію та підвищують собівартість замків. Для захисту від силових впливів у відомих моделях замків реалізовані різні пристрої. Це і укріплення особливо уразливих частин замка твердосплавними вставками (стояк хвостовика, ригелі та корпус замка), впресовування спеціальних стальних кульок, що перешкоджають висвердленню. Відомі способи захисту підвищують секретність та стійкість до силових впливів на замки. Однак у більшості замків такого типу залишається відкритою замкова шпара, яка є легкодоступною для маніпуляцій зловмисників з відмичками та іншими сторонніми предметами. Висока секретність замка при доступі до відкритої замкової шпари не забезпечує від несанкціонованих впливів відмичкою або підбору ключа та фізичного злому замка, тому що підвищення секретності дозволяє тільки підвищити термін відмикання або злому замка зловмисниками, однак не виключає можливість несанкціонованого відкривання та доступу в приміщення. За аналог по своїй технічній суті і сукупності суттєвих ознак способу захисту замків від несанкціонованого доступу та захисної накладки для його здійснення вибрані спосіб захисту сувальдних замків від несанкціонованого доступу і сувальдний замок для його здійснення (патент на винахід Російської Федерації RU № 2500869, МПК (2006.01) Е05В15/00, пріоритет від 14.10.2011 р.). Запропонований спосіб захисту замків від несанкціонованого доступу полягає в установленні захисної накладки на замок з перекриванням замкової шпари при деяких кутах повороту ключа, при цьому перекривання забезпечується з початком обертання ключа і після повного перекриття замкової шпари її стан залишають незмінним до повного виконання останнього з можливих напівобертів ключа у замку. Вищевказаний спосіб забезпечує підвищення надійності захисту сувальдного замку від несанкціонованого розкривання з одночасним спрощенням його робочого приводу. Сувальдний замок для здійснення даного відомого способу містить корпус, кришку з передбаченими в них заданими прорізами для введення ключа, розташовану у корпусі замку ригельну пластину з жорстко встановленою на ній стопорною стійкою, кодові пластини сувальди та додатково містить установлену у корпусі замку підпружинену пластину з жорстко закріпленою до неї приводною планкою, що взаємодіє безпосередньо, як мінімум, під час виконання першого півоберту, з ключем, при цьому пластина забезпечена вигином для взаємодії з рамою ригеля замку і забезпечує можливість перекриття замкової щілини з одного боку замка. Таким чином пристрій, що реалізує даний спосіб, потребує реконструкцію самого сувальдного замка і внаслідок чого не представляється можливим використання даного способу та пристрою для його реалізації в замках інших конструкцій або у раніше установлених замках. Дані обставини значно зменшують сферу застосування відомого способу захисту сувальдного замка від несанкціонованого доступу. Найбільш близьким по технічній суті до заявленого способу захисту замків від несанкціонованого доступу, вибраний як найближчий аналог, є відомий спосіб захисту від 1 UA 114250 C2 5 10 15 20 25 30 35 40 45 50 55 60 несанкціонованого доступу, який використовується у важкій серії замків компанії CISA (Італія) (www.bars-x.ru/CISA.htm). Для реалізації даного способу на сувальдному механізмі закріплюють захисний сувальдний циліндр, який забезпечує бронезахист і використовує додатковий захисний циліндровий механізм. Система, яка реалізує даний відомий спосіб об'єднує у собі переваги двох типів замків циліндрових і сувальдних, але при цьому використовується тільки один спеціальний ключ. Система дозволяє основний сувальдний механізм замка закрити стальною шторкою, що забезпечує неможливість доступу відмички та інших сторонніх предметів. Шторка зміщується циліндровою частиною системи. Ключем для циліндрового механізму є стрижень ключа сувальдного замка, на якому нанесений код у вигляді ямок у визначеній послідовності. Послідовність дії відомого способу така: першим поворотом ключа прибирається шторка, відкривається замкова шпара замка і тільки після цього ключ просувається усередину замка і подальшим його обертаннями сувальдний механізм зміщує ригель (ригелі) замка. Загальними ознаками найближчого аналога і способу захисту замків від несанкціонованого доступу, що заявляється, є спосіб захисту замків від несанкціонованого доступу, що полягає в установленні захисної накладки з перекриванням замкової шпари основного замка і включає поворот ключа на 90°, відкривання замкової шпари тільки після збігу коду ключа з кодом механізму захисної накладки, просування ключа усередину замка, його обертання і передача дії механізму замка на виконавчий орган для замикання і відкривання замка. Серед значних переваг вищевказаного способу є підвищення секретності і забезпечення високої стійкості до варварських та інтелектуальних методів впливу. В той же час даний спосіб має обмежену сферу застосування: спосіб використовується тільки для звичайних замків CISA та для замків CISA з режимом перекодування і не може застосовуватися з замками інших фірм та з раніше установленими старими замками. Окрім того дана конструкція потребує виготовлення спеціального універсального ключа. Найбільш близьким відомим технічним рішенням до заявленої захисної накладки, що заявляється, є вибрана, як найближчий аналог, захисна накладка компанії CISA (Італія) (www.bars-x.ru/CISA.htm). Захисна накладка складається із корпусу, що має можливість закріплення до замків з зовнішньої сторони дверей, корпус виконаний у вигляді стакана з поздовжньою порожниною, у яку установлений барабан, що має наскрізну шпару і має можливість обертання навколо центральної осі корпусу. Загальними ознаками найближчого аналога і захисної накладки, що заявляється є, захисна накладка, що складається із корпусу, що має можливість закріплення до замків з зовнішньої сторони дверей, корпус виконаний у вигляді стакана з поздовжньою порожниною, у яку установлений барабан, що має наскрізну шпару і має можливість обертання навколо центральної осі корпусу. В основу винаходу поставлена задача удосконалення способу захисту замків від несанкціонованого доступу та захисної накладки для його здійснення за рахунок вибору послідовності операцій способу та особливостей побудови захисної накладки забезпечується розширення сфери використання даного способу захисту від несанкціонованого доступу і захисної накладки при забезпеченні високого рівня секретності і стійкості до варварських та інтелектуальних методів впливу. Поставлена задача вирішується тим, що у способі захисту замків від несанкціонованого доступу, що полягає в установленні захисної накладки з перекриванням замкової шпари основного замка і включає введення ключа у наскрізну шпару барабана, вбудованого у механізм захисної накладки, поворот ключа на 90 і відкривання замкової шпари основного замка тільки після збігу коду ключа з кодом механізму захисної накладки, просування ключа усередину замка, його обертання і передача дії механізму замка на виконавчий орган для замикання і відмикання замка, відповідно до винаходу, установлюють код механізму захисної накладки шляхом підбору нерухомих пластин та рухомих пластин механізму блокування відповідно коду ключа замка, обертають ключ разом з барабаном до стикування ключа з нерухомими пластинами і рухомими пластинами механізму блокування, причому нерухомі пластини і рухомі пластини механізму блокування зчитують код ключа, у результаті якого подальше обертання та просування ключа усередину замка можливо тільки при повному збігу коду ключа з кодами нерухомих пластин і рухомих пластин механізму блокування. Представлені ознаки складають сутність способу захисту від несанкціонованого доступу, що заявляється. 2 UA 114250 C2 5 10 15 20 25 30 35 40 45 50 55 60 Доцільно при несанкцінованому доступі до механізму захисної накладки барабан блокувати механізмом блокування. Поставлена задача вирішується також тим, що захисна накладка що складається із корпусу, що має можливість закріплення з зовнішньої сторони дверей з перекриванням замкової шпари основного замка, корпус якої виконаний у вигляді стакана з поздовжньою порожниною, у яку установлений барабан, що має наскрізну шпару і має можливість обертання навколо центральної осі корпусу разом з ключем, відповідно до винаходу, з внутрішньої сторони корпусу установлена загартована пластина з пазом під торцеву форму ключа, на якій установлений щонайменше один елемент фіксації барабана, що має можливість контактування з торцем ключа, барабан установлений між загартованою пластиною і дном стакана, у зоні обертання барабана з ключем установлені щонайменше один набір нерухомих кодових пластин закріплених з корпусом, що мають форми вибрані відповідно кодам ключа і щонайменше один механізм блокування барабана, що складається із підпружиненої рухомої пластини установленої відповідно коду ключа. Представлені ознаки складають сутність захисної накладки, що заявляється. Зазначені винаходи відповідають вимогам єдності, тому що представляють собою групу винаходів, що зв'язані єдиним винахідницьким задумом, і один з яких призначений для використання в іншому. Істотні ознаки винаходу знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається. Так, запропоновані спосіб та захисна накладка дозволяють об'єднати у собі фактично дві замкові системи у вигляді основного замка, наприклад сувальдного, та захисної накладки як додаткового замка з використанням одного ключа. Такий принцип і конструкція дозволяють закрити замкову шпару основного замка, що перекриває несанкціонований доступ відмичкам та іншим стороннім предметам. Механізм приводиться у рух ключем разом з циліндровою частиною (барабаном) захисної накладки. Ключ, який використовується для обертання разом з барабаном, є ключем основного замка, на якому нанесений код у вигляді виступів. Код ключа порівнюється з кодами нерухомих пластин і рухомих пластин механізму блокування барабана. Нерухомі пластини і рухомі пластини механізму блокування барабана установлюються відповідно коду ключа перед установленням захисної накладки на основний замок. Несанкціонований доступ відмичок та інших сторонніх предметів блокується механізмом блокування. Таким чином забезпечується розширення сфери використання даного способу захисту від несанкціонованого доступу і захисної накладки при забезпеченні високого рівня секретності і стійкості до варварських та інтелектуальних методів впливу. Даний спосіб і захисна накладка для його реалізації можуть бути використані у дверних врізних та накладних замках, наприклад сувальдних, старого і нового типу з одноборідковими та двоборідковими ключами для центрального розміщення борідок ключа і ключами зі зміщеними борідками. Захисна накладка може встановлюватися самостійно, у зв'язці з замком або вбудована в замок, на лицьовій частині дверей або всередині самих дверей, залежно від конструкції дверей. Захисну накладку замку можна встановлювати і на готовий виріб (сейфи, броньовані двері, шафи, гаражі і т. п.). Сукупність ознак, що наведена у формулі винаходу повною мірою забезпечує можливість досягнення поставленої задачі. Нижче наводиться докладний опис запропонованого способу захисту замків від несанкціонованого доступу та захисної накладки для його здійснення з посиланнями на креслення, на яких представлено: Фіг. 1 - вигляд з торця з зовнішньої сторони захисної накладки. Фіг. 2 - подовжній переріз А-А захисної накладки. Фіг. 3 - подовжній переріз В-В захисної накладки. Фіг. 4 - вигляд з торця загартованої пластини з пазом під форму двоборідкового ключа. Фіг. 5 - вигляд з торця загартованої пластини з пазом під форму одноборідкового ключа. Фіг. 6 - вигляд збоку на барабан, розміщений горизонтально. Фіг. 7 - поперечний переріз А-А барабана. Фіг. 8 - вигляд збоку на барабан, розміщений вертикально. Фіг. 9 - вигляд з торця барабана. Фіг. 10 - діаграма руху двоборідкового ключа. Фіг. 11 - діаграма руху одноборідкового ключа з подвійним набором нерухомих пластин і рухомих пластин. 3 UA 114250 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 12 - діаграма руху одноборідкового ключа з одинарним набором нерухомих пластин і рухомих пластин. Фіг. 13 - загальний вигляд ключа. Фіг. 14 - загальний вигляд нерухомих і рухомих пластин та штифтів. Фіг. 15 - вигляд з торця з внутрішньої сторони захисної накладки (у зборі). Фіг. 16 - подовжній переріз С-С захисної накладки (у зборі) (Фіг. 15). Фіг. 17 - вигляд з торця з внутрішньої сторони захисної накладки у зборі з ключем (без корпусу). Фіг. 18 - подовжній переріз А-А захисної накладки у зборі з ключем (без корпусу) (див. Фіг. 17). Фіг. 19 - вигляд збоку на захисну накладку з ключем. Фіг. 20 - поперечний переріз А-А захисної накладки з ключем (див. Фіг. 19). Даний винахід пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. На Фіг. 1 показана захисна накладка для здійснення способу захисту замків від несанкціонованого доступу, яка установлюється з зовнішньої сторони дверей з перекриванням замкової шпари основного замка. Захисна накладка містить корпус 1, який установлюється у отвір, що висвердлюється у листі дверей і закріплюється з внутрішньої сторони дверей гвинтами з допомогою притискного кільця 2. Корпус 1 з зовнішньої сторони має наскрізну шпару 3 виконану під форму торця ключа. Корпус 1 наглядно показаний у зборі на подовжньому перерізі А-А на Фіг. 2 і подовжньому перерізі В-В на Фіг. 3 виконаний у вигляді стакана 4 з поздовжньою порожниною 5, у яку установлений барабан 6 з наскрізною шпарою 7 і має можливість обертання навколо центральної осі корпусу 1 разом з ключем, установленим у наскрізну шпару 7 барабана 6. Наскрізна шпара 3 корпусу 1 установлена перпендикулярно замкової шпари основного замка (не показана). У вихідному стані барабан 6 нерухомо зафіксований від обертання навколо центральної осі до корпусу 1 елементами фіксації 8, так що наскрізна шпара 7 барабана 6 повністю збігається з наскрізною шпарою 3 корпусу 1 для вільного переміщення ключа, а елементи фіксації 8 барабана 6 знаходяться у зоні руху ключа по наскрізній шпарі 7 барабана 6. Фіксація барабана 6 знімається при віджиманні елементів фіксації 8 торцем ключа. Елементи фіксації 8 можуть бути виконані, наприклад, у вигляді підпружинених штифтів. Після знімання фіксації барабана 6 елементами фіксації 8 барабан 6 має можливість обертання у заданому напрямку разом з ключем. У зоні обертання барабана 6 з ключем установлені набори нерухомих пластин 9 і підпружинених рухомих пластин 10 закріплених до корпусу 1. Для захисту від висвердлювання елементи кріплення захищені тугоплавкими елементами у вигляді шароподібних сфер 11, наприклад, виготовлених із вуглецевої сталі. З внутрішньої сторони корпусу 1 установлена загартована пластина 12 (Фіг. 4, Фіг. 5) з пазом 13 під торцеву форму ключа. Загартована пластина 12 установлена так, що паз 13 під торцеву форму ключа повністю збігається з замковою шпарою основного замка (не показана). Загартована пластина 12 призначена для запобігання несанкціонованому доступу до замка силовими методами: висвердлювання, вибивання та інших методів фізичного втручання. На Фіг. 4 показаний вигляд з торця загартованої пластини 12 з пазом 13 під форму двоборідкового ключа, а на Фіг. 5 вигляд з торця загартованої пластини 12 з пазом 13 під форму одноборідкового ключа. На загартованій пластині 12 виконані отвори 14 для установлення елементів фіксації 8 барабана 6 та отвори 15 для закріплення загартованої пластини 12 з корпусом 1. На загартованій пластині 12 також виконані півсферичні сегменти 16 для установлення гвинтів з внутрішньої сторони дверей і закріплення притискного кільця 2 з корпусом 1. На Фіг. 6-9 показаний барабан 6, що має котушкоподібну форму (Фіг. 6, Фіг. 8) з кільцеподібними дисками 17 з обох торців і центральною частиною 18 з складною формою 19 у перерізі (заштихована частина, Фіг. 7). Форма 19 центральної частини 18 барабана 6 вибирається із розрахунку забезпечення максимально можливого об'єму зони обертання барабана 6 і ключа для розміщення наборів нерухомих пластин 9 і підпружинених рухомих пластин 10. Через протилежні торці барабана 6 проходить наскрізна шпара 7, що має форму, вибрану відповідно торцю ключа (Фіг. 8, Фіг. 9). 4 UA 114250 C2 5 10 15 20 25 30 35 40 45 50 55 На бічній поверхні одного із кільцеподібних дисків 17 сформовані пази 20 для блокування барабана 6 при несанкціонованому доступі відмички або інших сторонніх предметів. Місце розташування набору (наборів) нерухомих пластин 9 і рухомих пластин 10, послідовність руху ключа, а також порядок взаємодії ключа з набором (наборами) нерухомих пластин 9 і нерухомих пластин 10 пояснюється з допомогою діаграм руху двоборідкового та одноборідкового ключів (Фіг. 10 Фіг. 12). При використанні двоборідкового ключа (Фіг. 10) набори нерухомих пластин 9 і рухомих пластин 10 установлюють з віссю симетрії під наступними кутами: перший набір під кутом 45 відносно вертикальної осі (перша чверть кругової діаграми), а другий набір - під кутом 225° відносно вертикальної осі (третя чверть кругової діаграми). Вхід двоборідкового ключа до взаємодії з нерухомими пластинами 9 і рухомими пластинами 10 починається після повороту ключа на 15° по відношенню до вертикальної осі. Сектора взаємодії двоборідкового ключа з першим і другим наборами нерухомих пластин 9 і рухомими пластинами 10 складає 60° (в першій та третій чвертях кругової діаграми). Вихід двоборідкового ключа до замкової шпари 21 (показана умовно пунктиром на Фіг. 10) основного замка (не показаний) забезпечується після повороту двоборідкового ключа на 90° відносно вертикальної осі. При використанні одноборідкового ключа можливо установлення одного набору нерухомих пластин 9 і рухомої пластини 10 (Фіг. 11), які установлюють з віссю симетрії під 45° відносно горизонтальної осі (друга чверть кругової діаграми). Вхід одноборідкового ключа до взаємодії з нерухомими пластинами 9 і рухомою пластиною 10 починається після повороту ключа на 15 відносно горизонтальної осі. Сектор взаємодії одноборідкового ключа з набором нерухомих пластин 9 і рухомою пластиною 10 складає 60° (в другій чверті кругової діаграми). Вихід одноборідкового ключа до замкової шпари 21 (показана умовно пунктиром на Фіг. 11) основного замка (не показаний) забезпечується після повороту одноборідкового ключа на 180° відносно вертикальної осі. При використанні одноборідкового ключа можливо установлення двох наборів нерухомих пластин 9 і рухомих пластин 10 (Фіг. 12), які установлюють з осями симетрії під наступними кутами: перший набір під кутом 45° відносно вертикальної осі (перша чверть кругової діаграми), а другий набір під кутом 45° відносно горизонтальної осі (друга чверть кругової діаграми). Вхід одноборідкового ключа до взаємодії з нерухомими пластинами 9 і рухомою пластиною 10 починається після повороту ключа на 15° відносно вертикальної осі. Сектор взаємодії одноборідкового ключа з набором нерухомих пластин 9 і рухомими пластинами 10 складає 60° (в першій та другій чвертях кругової діаграми). Вихід одноборідкового ключа до замкової шпари 21 (показана умовно пунктиром на Фіг. 12) основного замка (не показаний) забезпечується після повороту одноборідкового ключа на 180° відносно вертикальної осі. Установлення двох наборів нерухомих пластин 9 та рухомих пластин 10 для одноборідкового ключа значно ускладнює можливість несанкціонованого доступу до замкової шпари 21 і маніпуляцій відмичками або іншими сторонніми предметами. Однією із особливостей винаходу є те, що ключ для захисної накладки (Фіг. 13) є одночасно ключем основного замка і складається із стрижня 22 з рукояткою 23 на одному кінці і борідками 24 на другому кінці. У даному винаході можуть бути використані одноборідкові і двоборідкові ключі. На Фіг. 13 показаний двоборідковий ключ, на якому нанесені виступи 25, що мають різні розміри, наприклад 5 мм, 8 мм та 9 мм. Секретність основного замка, наприклад, сувальдного замка, установлюється відповідно кількості кодових комбінацій у вигляді виступів 25 нанесених на бічних поверхнях борідок 24, що установлюють код ключа. На різних борідках 24 ключа можуть бути нанесені різні комбінації виступів 25. Нерухомі пластини 9 (Фіг. 14) виконані з фігурними округленнями з радіусами, наприклад, R5, R8 та R9 відповідними до розмірів (наприклад, 5 мм, 8 мм та 9 мм) виступів 25 на борідках 24 ключа. Для забезпечення збігу кодових комбінацій виступів 25 відповідного ключа для основного замка, на який встановлюється захисна накладка послідовно набирають нерухомі пластини 9 у набори шляхом нанизування отворів 26 на штифти 27 відповідно до коду ключа. Рухомі пластини 10 виконані з округленнями відповідними коду ключа і підбираються відповідно до розміру виступу 25 з горця ключа. 5 UA 114250 C2 5 10 15 20 25 30 35 40 45 50 Після підбору відповідно до коду ключа рухомі пластини 10 установлюють (по одній на кожну сторону) поверх кожного набору нерухомих пластин 9 безпосередньо на штифти 27 через отвори 28 і пази 29, що забезпечують можливість зміщення рухомих пластин 10. Рухомі пластини 10 підпружинені пружиною 30, що перешкоджає їх вільному зміщенню після установлення на штифтах 27. Барабан 6 (Фіг. 15, Фіг. 16) вільно установлений у поздовжню порожнину 5 стакана 4 корпусу 1 між загартованою пластиною 12 і дном стакана 4 корпусу 1 з можливістю обертання навколо центральної осі корпусу 1 разом з ключем. Набір (набори) нерухомих пластин 9 збирають шляхом послідовного їх насадження на штифти 27 у відповідності з кодом ключа з вставлянням між ними прокладок у вигляді шайб для регулювання зазору між нерухомими пластинами 9. Зверху набору нерухомих пластин 9 на штифти 27 установлюють підпружинені рухомі пластини 10 також відповідно коду ключа. На Фіг. 17 показаний вигляд з торця з внутрішньої сторони захисної накладки у зборі з ключем без корпусу 1 з подовжнім перерізом А-А (Фіг. 18), які ілюструють взаємодію двоборідкового ключа з нерухомими пластинами 9 і рухомими пластинами 10 після повороту ключа на 15° відносно вертикальної осі. Ключ разом з барабаном 6 має можливість повороту до виходу до замкової шпари 21 тільки після повного збігу коду ключа з кодами нерухомих пластин 9 і рухомих пластин 10. Фіг. 19 та Фіг. 20 наведені для пояснення способу захисту замків від несанкціонованого доступу та взаємного розміщення деталей захисної накладки для реалізації способу. На Фіг. 19 показаний вигляд збоку на захисну накладку з ключем, на Фіг. 20 - поперечний переріз А-А захисної накладки з ключем. Спосіб захисту замків від несанкціонованого доступу та захисна накладка для його здійснення працюють в наступному порядку. Спосіб дозволяє закрити механізм основного замка, наприклад сувальдного замка, захисною накладкою, що перекриває доступ відмичками та іншими сторонніми предметами. Перед установленням код захисної накладки підбирають під код ключа основного замка шляхом підбору нерухомих пластин 9 та рухомих пластин 10 відповідно до комбінації виступів 25 ключа. Послідовно установлюють вибрані нерухомі пластини 9 на штифти 27 та рухомі пластини 10 відповідно до коду ключа. Захисна накладка установлюється з зовнішньої сторони дверей з перекриванням замкової шпари 21 основного замка. Ключ вставляють в наскрізну шпару 3 корпусу 1 і переміщують у осьовому напрямі углиб барабана 6 через наскрізну шпару 7. Торцем ключа вдавлюють елементи фіксації 8, наприклад, виконаних у вигляді підпружинених штифтів і таким чином знімають фіксацію барабана 6 до корпусу 1. Після зняття фіксації ключ разом з барабаном 6 повертають, наприклад, за годинниковою стрілкою. Після повороту ключа з барабаном 6 на кут 15° виступи 26 борідки 24 вступають до взаємодії з відповідними нерухомими пластинами 9 і рухомими пластинами 10. Ключ разом з барабаном 6 має можливість подальшого повороту тільки після повного збігу коду ключа з кодами нерухомих пластин 9 і рухомих пластин 10. Після проходження штатним ключем сектору взаємодії (60°) з нерухомими пластинами 9 і рухомими пластинами 10 і повороту його в цілому на 90° торець ключа суміщується з пазом 13 під форму торця ключа загартованої пластини 12 і замковою шпарою 21 основного замка. Ключ вдавлюють в паз 13 під форму торця ключа загартованої пластини 12 і замкову шпару 21 основного замка та поворотом ключа відкривають/закривають замок. При несанкціонованому доступі підібраними ключами, відмичками або іншими сторонніми предметами нерухомі пластини 9 блокують сторонні несанкціоновані ключі та інші сторонні предмети, а рухомі пластини 10 зміщуються і фіксують барабан 6 у пазах 20 сформованих на бічній поверхні одного із кільцеподібних дисків 17 барабана 6 і відповідно перекривають доступ до замкової шпари 21. Таким чином забезпечується розширення сфери використання даного способу захисту від несанкціонованого доступу і захисної накладки при забезпеченні високого рівня секретності і стійкості до варварських та інтелектуальних методів впливу. 55 ФОРМУЛА ВИНАХОДУ 60 1. Спосіб захисту замків від несанкціонованого доступу, що полягає в установленні захисної накладки з перекриванням замкової шпари основного замка і включає введення ключа у наскрізну шпару барабана, вбудованого у механізм захисної накладки, поворот ключа на 90° і 6 UA 114250 C2 5 10 15 20 відкривання замкової шпари тільки після збігу коду ключа з кодом механізму захисної накладки, просування ключа усередину замка, його обертання і передача дії механізму замка на виконавчий орган для замикання і відмикання замка, який відрізняється тим, що установлюють код механізму захисної накладки шляхом підбору нерухомих пластин та рухомих пластин механізму блокування відповідно коду ключа замка, обертають ключ разом з барабаном до стикування ключа з нерухомими пластинами і рухомими пластинами механізму блокування, причому нерухомі пластини і рухомі пластини механізму блокування зчитують код ключа, у результаті якого подальше обертання та просування ключа усередину замка можливо тільки при повному збігу коду ключа з кодами нерухомих пластин і рухомих пластин механізму блокування. 2. Спосіб захисту замків від несанкціонованого доступу за п. 1, який відрізняється тим, що при несанкціонованому доступі до механізму захисної накладки барабан блокується механізмом блокування. 3. Захисна накладка, що складається із корпусу, що має можливість закріплення з зовнішньої сторони дверей з перекриванням замкової шпари основного замка, корпус якої виконаний у вигляді стакана з поздовжньою порожниною, у яку установлений барабан, що має наскрізну шпару і має можливість обертання навколо центральної осі корпусу разом з ключем, яка відрізняється тим, що з внутрішньої сторони корпусу установлена загартована пластина з пазом під торцеву форму ключа, на якій установлений щонайменше один елемент фіксації барабана, що має можливість контактування з торцем ключа, барабан установлений між загартованою пластиною і дном стакана, у зоні обертання барабана з ключем установлені щонайменше один набір нерухомих кодових пластин, закріплених з корпусом, що мають форми, вибрані відповідно кодам ключа, і щонайменше один механізм блокування барабана, що складається із підпружиненої рухомої пластини, установленої відповідно коду ключа. 7 UA 114250 C2 8 UA 114250 C2 9 UA 114250 C2 10 UA 114250 C2 11 UA 114250 C2 12 UA 114250 C2 13 UA 114250 C2 Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 14
