Спосіб і пристрій для очищення нагрівального елемента пристрою для утворення аерозолю

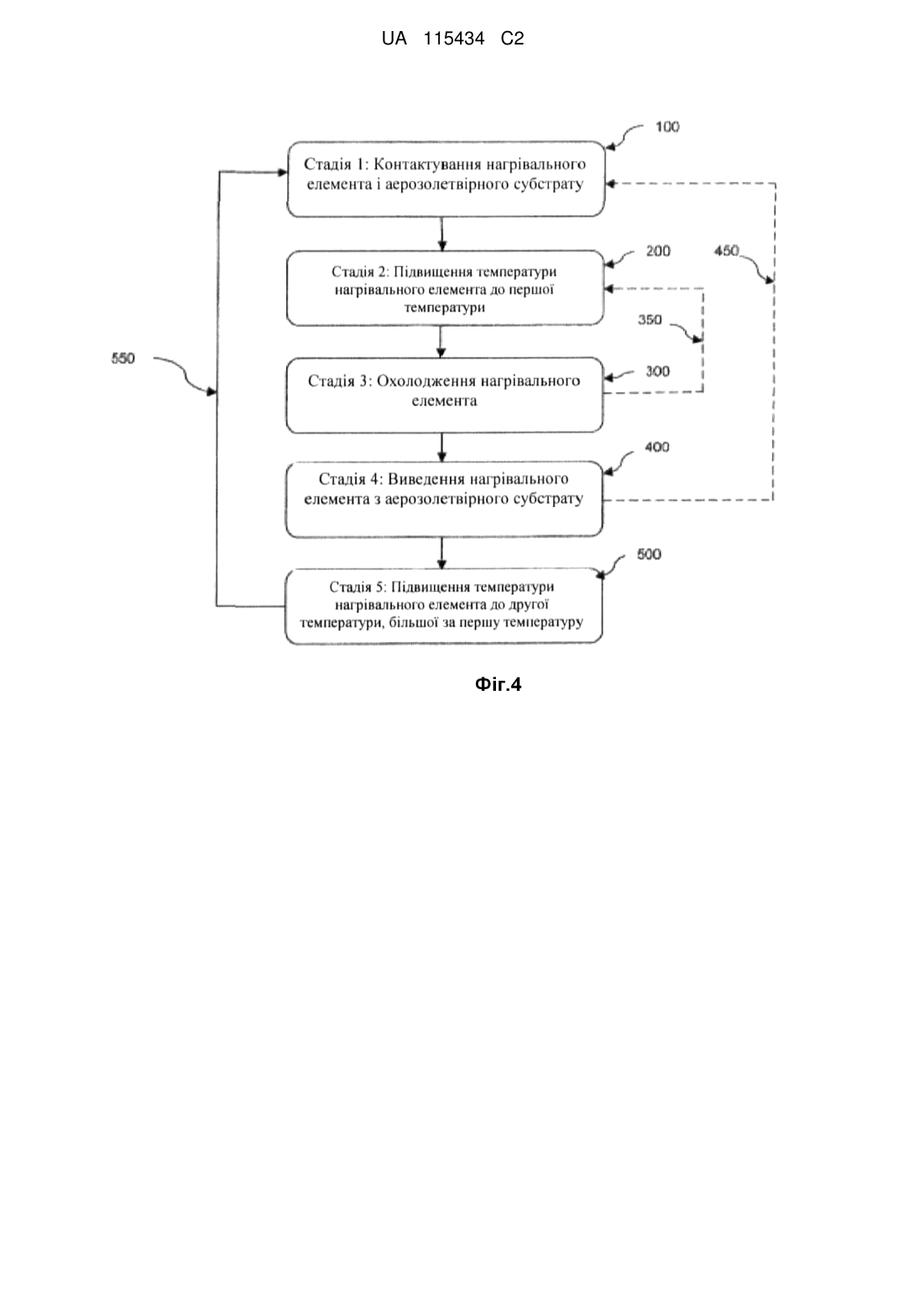

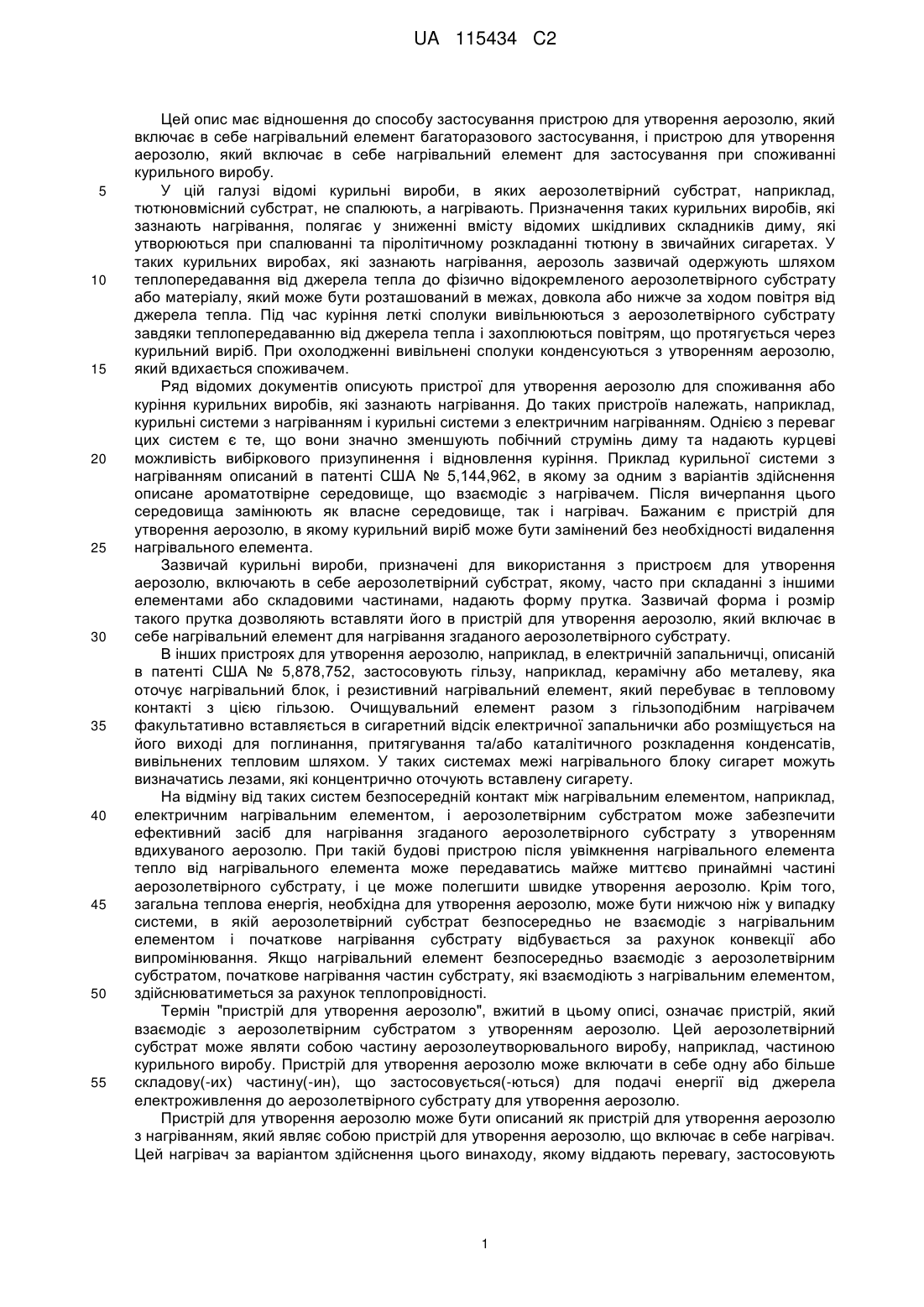

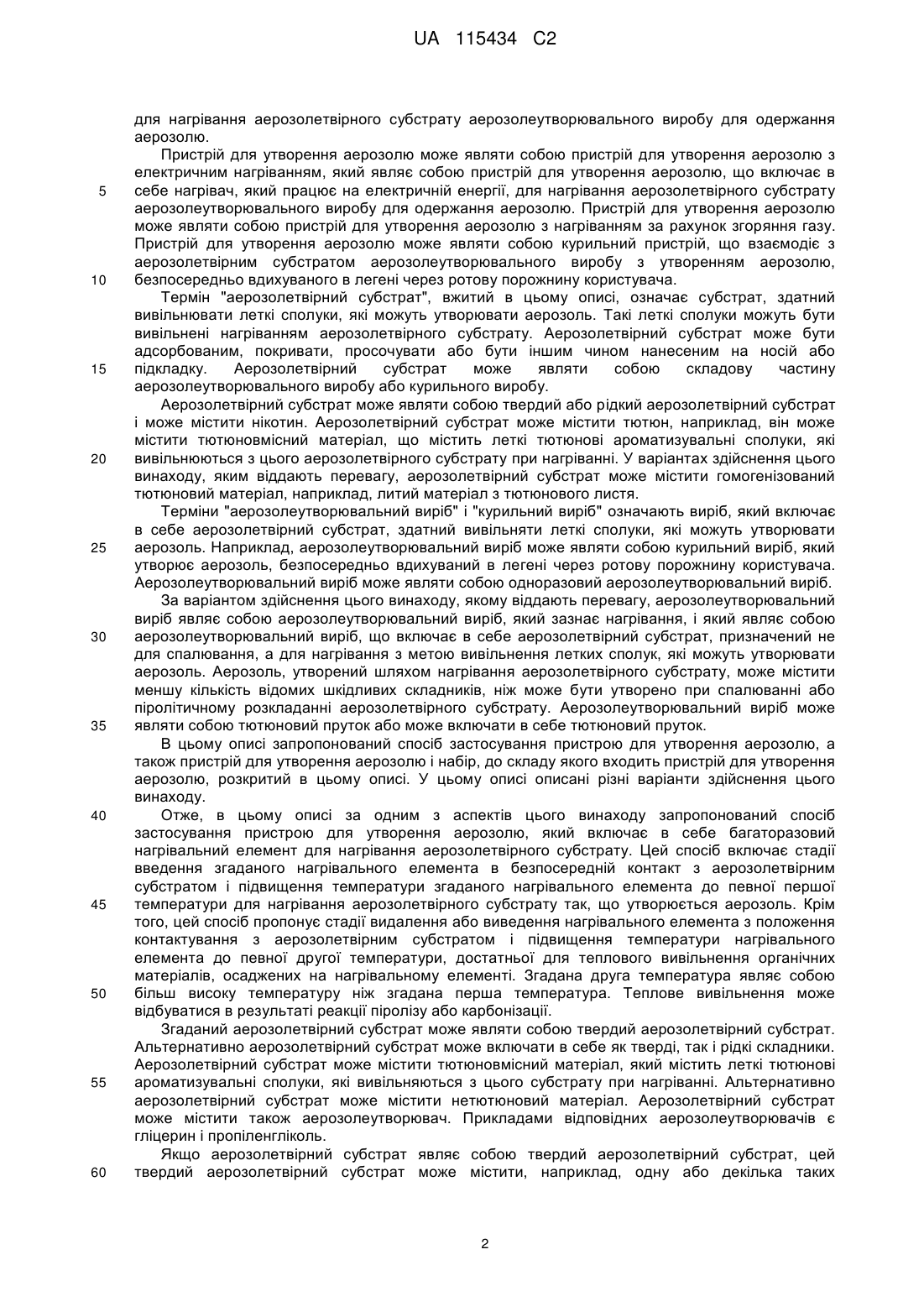

Реферат: Спосіб застосуванням пристрою (10) для утворення аерозолю, який включає стадії введення нагрівального елемента (90) пристрою для утворення аерозолю в контакт з аерозолетвірним субстратом (30), підвищення температури нагрівального елемента (90) до певної першої температури для нагрівання аерозолетвірного субстрату (30) достатньою мірою для утворення аерозолю, виведення нагрівального елемента з контакту з аерозолетвірним субстратом і нагрівання нагрівального елемента до певної другої температури, що перевищує згадану першу температуру, для теплового вивільнення органічних матеріалів, які прилипли до нагрівального елемента або осіли на ньому. Варіант виконання пристрою (10) для утворення аерозолю включає в себе нагрівальний елемент (90), з'єднаний з контролером (19) для нагрівання нагрівального елемента до згаданої першої температури і до згаданої другої температури. UA 115434 C2 (12) UA 115434 C2 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 Цей опис має відношення до способу застосування пристрою для утворення аерозолю, який включає в себе нагрівальний елемент багаторазового застосування, і пристрою для утворення аерозолю, який включає в себе нагрівальний елемент для застосування при споживанні курильного виробу. У цій галузі відомі курильні вироби, в яких аерозолетвірний субстрат, наприклад, тютюновмісний субстрат, не спалюють, а нагрівають. Призначення таких курильних виробів, які зазнають нагрівання, полягає у зниженні вмісту відомих шкідливих складників диму, які утворюються при спалюванні та піролітичному розкладанні тютюну в звичайних сигаретах. У таких курильних виробах, які зазнають нагрівання, аерозоль зазвичай одержують шляхом теплопередавання від джерела тепла до фізично відокремленого аерозолетвірного субстрату або матеріалу, який може бути розташований в межах, довкола або нижче за ходом повітря від джерела тепла. Під час куріння леткі сполуки вивільнюються з аерозолетвірного субстрату завдяки теплопередаванню від джерела тепла і захоплюються повітрям, що протягується через курильний виріб. При охолодженні вивільнені сполуки конденсуються з утворенням аерозолю, який вдихається споживачем. Ряд відомих документів описують пристрої для утворення аерозолю для споживання або куріння курильних виробів, які зазнають нагрівання. До таких пристроїв належать, наприклад, курильні системи з нагріванням і курильні системи з електричним нагріванням. Однією з переваг цих систем є те, що вони значно зменшують побічний струмінь диму та надають курцеві можливість вибіркового призупинення і відновлення куріння. Приклад курильної системи з нагріванням описаний в патенті США № 5,144,962, в якому за одним з варіантів здійснення описане ароматотвірне середовище, що взаємодіє з нагрівачем. Після вичерпання цього середовища замінюють як власне середовище, так і нагрівач. Бажаним є пристрій для утворення аерозолю, в якому курильний виріб може бути замінений без необхідності видалення нагрівального елемента. Зазвичай курильні вироби, призначені для використання з пристроєм для утворення аерозолю, включають в себе аерозолетвірний субстрат, якому, часто при складанні з іншими елементами або складовими частинами, надають форму прутка. Зазвичай форма і розмір такого прутка дозволяють вставляти його в пристрій для утворення аерозолю, який включає в себе нагрівальний елемент для нагрівання згаданого аерозолетвірного субстрату. В інших пристроях для утворення аерозолю, наприклад, в електричній запальничці, описаній в патенті США № 5,878,752, застосовують гільзу, наприклад, керамічну або металеву, яка оточує нагрівальний блок, і резистивний нагрівальний елемент, який перебуває в тепловому контакті з цією гільзою. Очищувальний елемент разом з гільзоподібним нагрівачем факультативно вставляється в сигаретний відсік електричної запальнички або розміщується на його виході для поглинання, притягування та/або каталітичного розкладення конденсатів, вивільнених тепловим шляхом. У таких системах межі нагрівального блоку сигарет можуть визначатись лезами, які концентрично оточують вставлену сигарету. На відміну від таких систем безпосередній контакт між нагрівальним елементом, наприклад, електричним нагрівальним елементом, і аерозолетвірним субстратом може забезпечити ефективний засіб для нагрівання згаданого аерозолетвірного субстрату з утворенням вдихуваного аерозолю. При такій будові пристрою після увімкнення нагрівального елемента тепло від нагрівального елемента може передаватись майже миттєво принаймні частині аерозолетвірного субстрату, і це може полегшити швидке утворення аерозолю. Крім того, загальна теплова енергія, необхідна для утворення аерозолю, може бути нижчою ніж у випадку системи, в якій аерозолетвірний субстрат безпосередньо не взаємодіє з нагрівальним елементом і початкове нагрівання субстрату відбувається за рахунок конвекції або випромінювання. Якщо нагрівальний елемент безпосередньо взаємодіє з аерозолетвірним субстратом, початкове нагрівання частин субстрату, які взаємодіють з нагрівальним елементом, здійснюватиметься за рахунок теплопровідності. Термін "пристрій для утворення аерозолю", вжитий в цьому описі, означає пристрій, який взаємодіє з аерозолетвірним субстратом з утворенням аерозолю. Цей аерозолетвірний субстрат може являти собою частину аерозолеутворювального виробу, наприклад, частиною курильного виробу. Пристрій для утворення аерозолю може включати в себе одну або більше складову(-их) частину(-ин), що застосовується(-ються) для подачі енергії від джерела електроживлення до аерозолетвірного субстрату для утворення аерозолю. Пристрій для утворення аерозолю може бути описаний як пристрій для утворення аерозолю з нагріванням, який являє собою пристрій для утворення аерозолю, що включає в себе нагрівач. Цей нагрівач за варіантом здійснення цього винаходу, якому віддають перевагу, застосовують 1 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 60 для нагрівання аерозолетвірного субстрату аерозолеутворювального виробу для одержання аерозолю. Пристрій для утворення аерозолю може являти собою пристрій для утворення аерозолю з електричним нагріванням, який являє собою пристрій для утворення аерозолю, що включає в себе нагрівач, який працює на електричній енергії, для нагрівання аерозолетвірного субстрату аерозолеутворювального виробу для одержання аерозолю. Пристрій для утворення аерозолю може являти собою пристрій для утворення аерозолю з нагріванням за рахунок згоряння газу. Пристрій для утворення аерозолю може являти собою курильний пристрій, що взаємодіє з аерозолетвірним субстратом аерозолеутворювального виробу з утворенням аерозолю, безпосередньо вдихуваного в легені через ротову порожнину користувача. Термін "аерозолетвірний субстрат", вжитий в цьому описі, означає субстрат, здатний вивільнювати леткі сполуки, які можуть утворювати аерозоль. Такі леткі сполуки можуть бути вивільнені нагріванням аерозолетвірного субстрату. Аерозолетвірний субстрат може бути адсорбованим, покривати, просочувати або бути іншим чином нанесеним на носій або підкладку. Аерозолетвірний субстрат може являти собою складову частину аерозолеутворювального виробу або курильного виробу. Аерозолетвірний субстрат може являти собою твердий або рідкий аерозолетвірний субстрат і може містити нікотин. Аерозолетвірний субстрат може містити тютюн, наприклад, він може містити тютюновмісний матеріал, що містить леткі тютюнові ароматизувальні сполуки, які вивільнюються з цього аерозолетвірного субстрату при нагріванні. У варіантах здійснення цього винаходу, яким віддають перевагу, аерозолетвірний субстрат може містити гомогенізований тютюновий матеріал, наприклад, литий матеріал з тютюнового листя. Терміни "аерозолеутворювальний виріб" і "курильний виріб" означають виріб, який включає в себе аерозолетвірний субстрат, здатний вивільняти леткі сполуки, які можуть утворювати аерозоль. Наприклад, аерозолеутворювальний виріб може являти собою курильний виріб, який утворює аерозоль, безпосередньо вдихуваний в легені через ротову порожнину користувача. Аерозолеутворювальний виріб може являти собою одноразовий аерозолеутворювальний виріб. За варіантом здійснення цього винаходу, якому віддають перевагу, аерозолеутворювальний виріб являє собою аерозолеутворювальний виріб, який зазнає нагрівання, і який являє собою аерозолеутворювальний виріб, що включає в себе аерозолетвірний субстрат, призначений не для спалювання, а для нагрівання з метою вивільнення летких сполук, які можуть утворювати аерозоль. Аерозоль, утворений шляхом нагрівання аерозолетвірного субстрату, може містити меншу кількість відомих шкідливих складників, ніж може бути утворено при спалюванні або піролітичному розкладанні аерозолетвірного субстрату. Аерозолеутворювальний виріб може являти собою тютюновий пруток або може включати в себе тютюновий пруток. В цьому описі запропонований спосіб застосування пристрою для утворення аерозолю, а також пристрій для утворення аерозолю і набір, до складу якого входить пристрій для утворення аерозолю, розкритий в цьому описі. У цьому описі описані різні варіанти здійснення цього винаходу. Отже, в цьому описі за одним з аспектів цього винаходу запропонований спосіб застосування пристрою для утворення аерозолю, який включає в себе багаторазовий нагрівальний елемент для нагрівання аерозолетвірного субстрату. Цей спосіб включає стадії введення згаданого нагрівального елемента в безпосередній контакт з аерозолетвірним субстратом і підвищення температури згаданого нагрівального елемента до певної першої температури для нагрівання аерозолетвірного субстрату так, що утворюється аерозоль. Крім того, цей спосіб пропонує стадії видалення або виведення нагрівального елемента з положення контактування з аерозолетвірним субстратом і підвищення температури нагрівального елемента до певної другої температури, достатньої для теплового вивільнення органічних матеріалів, осаджених на нагрівальному елементі. Згадана друга температура являє собою більш високу температуру ніж згадана перша температура. Теплове вивільнення може відбуватися в результаті реакції піролізу або карбонізації. Згаданий аерозолетвірний субстрат може являти собою твердий аерозолетвірний субстрат. Альтернативно аерозолетвірний субстрат може включати в себе як тверді, так і рідкі складники. Аерозолетвірний субстрат може містити тютюновмісний матеріал, який містить леткі тютюнові ароматизувальні сполуки, які вивільняються з цього субстрату при нагріванні. Альтернативно аерозолетвірний субстрат може містити нетютюновий матеріал. Аерозолетвірний субстрат може містити також аерозолеутворювач. Прикладами відповідних аерозолеутворювачів є гліцерин і пропіленгліколь. Якщо аерозолетвірний субстрат являє собою твердий аерозолетвірний субстрат, цей твердий аерозолетвірний субстрат може містити, наприклад, одну або декілька таких 2 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 60 складових: порошок, гранули, кульки, шматочки, тонкі трубки, стрічки або листи, що містять одну або декілька таких складових: листя трав, тютюнове листя, фрагменти тютюнових жилок, відновлений тютюн, підданий технологічній обробці тютюн, гомогенізований тютюн, екструдований тютюн і об'ємно розширений тютюн. Твердий аерозолетвірний субстрат може мати будь-яку форму, або може бути вміщений в прийнятне вмістище або картридж. Наприклад, аерозолетвірний матеріал згаданого субстрату може бути нанесений на папір або обгортку, і мати форму прутка. Якщо аерозолетвірний субстрат має форму прутка, цей пруток у цілому, зокрема обгортковий папір, вважається аерозолетвірним субстратом. Факультативно твердий аерозолетвірний субстрат може містити додаткові тютюнові або нетютюнові леткі ароматизувальні сполуки, які вивільнюються при нагріванні згаданого субстрату. Твердий аерозолетвірний субстрат може також містити капсули, які, наприклад, вміщують додаткові тютюнові або нетютюнові леткі ароматизувальні сполуки, і такі капсули можуть розплавлятись при нагріванні твердого аерозолетвірного субстрату. Факультативно твердий аерозолетвірний субстрат може бути нанесений на термостійкий носій або введений у його масу. Носій може мати форму порошку, гранул, кульок, шматочків, тонких трубок, стрічок або листів. Твердий аерозолетвірний субстрат може бути нанесений на поверхню носія у вигляді, наприклад, листа, піни, гелю або суспензії. Твердий аерозолетвірний субстрат може бути нанесений на всю поверхню носія, або альтернативно він може бути нанесений за певною схемою, щоб забезпечити нерівномірну доставку ароматизувальної речовини під час споживання. У варіантах здійснення цього винаходу, яким віддають перевагу, аерозолетвірний субстрат вміщений в курильному виробі, наприклад, у курильному виробі у формі прутка, такому як сигарета. Курильний виріб за варіантом здійснення цього винаходу, якому віддають перевагу, має прийнятні розміри і форму для взаємодії з пристроєм для утворення аерозолю, щоб забезпечити введення аерозолетвірного субстрату в контакт з нагрівальним елементом згаданого пристрою. Наприклад, курильний виріб може мати загальну довжину в межах від приблизно 30 мм до приблизно 100 мм. Курильний виріб може мати зовнішній діаметр у межах від приблизно 5 мм до приблизно 12 мм. Терміни "нижче за ходом повітря" і "вище за ходом повітря" можуть використовуватись для опису відносного розташування елементів або складових частин курильного виробу. Для спрощення терміни "нижче за ходом повітря" і "вище за ходом повітря", вжиті в цьому описі, означають положення вздовж прутка курильного виробу відносно напрямку, в якому аерозоль просмоктується через пруток. Нагрівальний елемент для зручності може бути виконаний у вигляді голки, шпиня, стрижня або леза, що може вставлятись в курильний виріб для взаємодії з аерозолетвірним субстратом. Пристрій для утворення аерозолю може включати в себе більше одного нагрівального елемента, і в наведеному нижче описі посилання на нагрівальний елемент означає один або більше нагрівальний(-их) елемент(-ів). Температура нагрівального елемента може бути підвищена як до згаданої першої температури, так і до згаданої другої температури. Температура може бути підвищена в будьякий прийнятий спосіб. Наприклад, температура може бути підвищена за рахунок теплопровідності внаслідок контакту з іншим джерелом тепла. Температура може бути підвищена індукційним нагрівом, спричиненим змінним електромагнітним полем. Температура може бути підвищена резистивним нагріванням, що спричинюється пропусканням електричного струму через провідний дріт або резистивну доріжку. В одному з варіантів здійснення цього винаходу така доріжка може мати опір у межах від 0,5 Ом до 5 Ом. За варіантом здійснення цього винаходу, якому віддають перевагу, нагрівальний елемент включає в себе жорстку електроізоляційну підкладку з електропровідною доріжкою або дротом, розташованими на її поверхні. За варіантом здійснення цього винаходу, якому віддають перевагу, розмір і форма електроізоляційної підкладки дозволяють її безпосереднє введення в аерозолетвірний субстрат. Якщо електроізоляційна підкладка є недостатньо жорсткою, нагрівальний елемент може включати в себе додаткові підсилювальні засоби. Струм може проходити через згадану доріжку або дріт для нагрівання нагрівального елемента і аерозолетвірного субстрату. За варіантом здійснення цього винаходу, якому віддають перевагу, пристрій для утворення аерозолю включає в себе також електронні компоненти, призначені для керування подачею струму на нагрівальний елемент для регулювання температури. Пристрій для утворення аерозолю може також включати в себе засіб для реєстрування температури нагрівального елемента. Внаслідок цього електронні компоненти або компоненти керування можуть забезпечувати підвищення температури нагрівального елемента як до згаданої першої 3 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 60 температури, так і до згаданої другої температури. За варіантом здійснення цього винаходу, якому віддають перевагу, згадана перша температура являє собою температуру, достатньо високу для того, щоб спричинювати виділення летких сполук з аерозолетвірного субстрату і, отже, утворення аерозолю. За варіантом здійснення цього винаходу, якому віддають перевагу, згадана перша температура є недостатньо високою для горіння аерозолетвірного субстрату. За варіантом здійснення цього винаходу, якому віддають перевагу, згадана перша температура є нижчою ніж приблизно 375 °C. Наприклад, згадана перша температура може становити від 80 °C до 375 °C, наприклад, від 100 °C до 350 °C. Тривалість часу, протягом якого нагрівальний елемент підтримує згадану першу температуру, може бути фіксованою. Наприклад, згадана перша температура може підтримуватись протягом періоду часу тривалістю більше 2 с, наприклад, у межах від 2 с до 10 с. Тривалість часу, протягом якого нагрівальний елемент підтримує згадану першу температуру, може бути змінною. Наприклад, пристрій для утворення аерозолю може включати в себе датчик, який визначає, коли користувач здійснює затягування через курильний виріб, і згаданий час може регулюватись тривалістю часу, впродовж якого користувач затягується через курильний виріб. Протягом періоду часу, впродовж якого нагрівальний елемент перебуває в контакті з аерозолетвірним субстратом, цей нагрівальний елемент функціонує в тепловому циклі, протягом якого він нагрівається до згаданої першої температури, а потім охолоджується. Коли нагрівальний елемент виводиться з контакту з аерозолетвірним субстратом, температура цього нагрівального елемента за варіантом здійснення цього винаходу, якому віддають перевагу, є нижчою за згадану першу температуру. Під час контакту частинки аерозолетвірного субстрату можуть прилипати до поверхні нагрівального елемента. Крім того, леткі сполуки і аерозоль, що виділяється при нагріванні теплом від нагрівального елемента, можуть осаджуватись на поверхні нагрівального елемента. Частинки і сполуки, що прилипають і осаджуються на нагрівальному елементі, можуть перешкоджати оптимальній роботі нагрівального елемента. Ці частинки і сполуки можуть також руйнуватись під час користування пристроєм для утворення аерозолю і надавати споживачеві неприємні або гіркі присмаки. З цих причин нагрівальний елемент бажано періодично очищувати. За варіантом здійснення цього винаходу, якому віддають перевагу, згаданою другою температурою є температура, достатньо висока для теплового вивільнення органічних сполук, які перебувають в контакті з нагрівальним елементом. Цими органічними сполуками можуть бути будь-які частинки або матеріали, що прилипли(-ип) до поверхні нагрівального елемента або осіли(-ів) на ній протягом періоду взаємодії між нагрівальним елементом і субстратом. Теплове вивільнення органічних сполук може відбуватися шляхом піролізу. Піроліз являє собою процес, під час якого хімічні сполуки розкладаються під дією тепла. Органічні сполуки зазвичай зазнають піролізу з утворенням органічної пари та рідин, які, як показано в цьому описі, можуть видалятися з нагрівального елемента, залишаючи його в очищеному стані. За варіантом здійснення цього винаходу, якому віддають перевагу, органічні матеріали, які осіли на нагрівальному елементі, вивільнюються під впливом тепла при підвищенні температури нагрівального елемента до приблизно 430 °C або більше. Наприклад, температура може бути підвищена до більше ніж 475 °C або більше ніж 550 °C. Температура може бути підвищена до більш високих температур, наприклад, більше ніж 600 °C або більше ніж 800 °C. За варіантом здійснення цього винаходу, якому віддають перевагу, нагрівальний елемент підтримує згадану другу температуру протягом періоду часу, достатнього для здійснення теплового вивільнення органічних сполук. Наприклад, нагрівальний елемент може підтримувати згадану другу температуру протягом більше 5 с. За варіантом здійснення цього винаходу, якому віддають перевагу, нагрівальний елемент підтримує згадану другу температуру протягом періоду часу тривалістю від 5 с до 60 с, наприклад, від 10 с до 30 с. Курильні вироби для використання з пристроями для утворення аерозолю включають в себе певну кількість аерозолетвірного субстрату. Цей аерозолетвірний субстрат може повністю споживатись протягом одного теплового циклу нагрівального елемента. В одному з варіантів здійснення цього винаходу нагрівач постійно включений, а температура регулюється кількістю енергії, що подається на нагрівальний елемент в процесі роботи. Це можливо у випадку, наприклад, якщо нагрівальний елемент підтримує згадану першу температуру протягом усього періоду споживання курильного виробу. Альтернативно нагрівальний елемент періодично здійснює теплові цикли з нагріванням до згаданої першої температури і охолодженням. Ці імпульси можуть відбуватися одночасно з періодами, коли користувач здійснює затягування через курильний виріб. Частина аерозолю утворюється кожного разу, коли температура нагрівального елемента сягає рівня згаданої першої температури, і утворення аерозолю припиняється кожного разу, коли нагрівальний елемент охолоджується. Якщо аерозоль більше 4 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 не утворюється, це означає, що курильний виріб було спожито. Отже, до повного використання курильного виробу може відбутись більше 5 або більше 10 чи більше 15 теплових циклів, під час яких нагрівальний елемент нагрівається до рівня згаданої першої температури, а потім охолоджується. Користувач може видалити спожитий курильний виріб і замінити його на свіжий, неспожитий, курильний виріб без здійснення стадії підвищення температури нагрівального елемента до рівня згаданої другої температури. Іншими словами, користувач може спожити більше одного виробу перед здійсненням стадії очищення для теплового вивільнення органічних матеріалів з нагрівального елемента. Отже, температура нагрівального елемента може бути неодноразово підвищена до згаданої першої температури перед здійсненням стадії підвищення температури нагрівального елемента до рівня згаданої другої температури. Стадія підвищення температури нагрівального елемента до рівня згаданої другої температури для теплового вивільнення органічних матеріалів, які прилипли до нагрівального елемента або осіли на ньому, може бути визначена як стадія очищення. Ця стадія очищення може бути ініційована користувачем вручну. Наприклад, користувач може вирішити, що нагрівальний елемент потребує очищення, і ініціювати цикл очищення, під час якого температура нагрівального елемента впродовж попередньо визначеного періоду часу підвищується до рівня згаданої другої температури. Приведення в дію може здійснюватись шляхом натискання кнопки на пристрої для утворення аерозолю. За варіантом здійснення цього винаходу, якому віддають перевагу, цикл очищення завершується автоматично після здійснення попередньо заданого або запрограмованого теплового циклу. Пристрій для утворення аерозолю може включати в себе чутливий елемент для визначення того, чи перебуває курильний виріб в сполученні з пристроєм для утворення аерозолю. Якщо курильний виріб вставлений, спрацьовує засіб керування, наприклад, програмне забезпечення для керування, що переважно включений в склад аерозолеутворювального засобу, для запобігання нагрівання нагрівального елемента до згаданої другого температури, попереджуючи тим самим початок циклу очищення у разі наявності курильного виробу в пристрої для утворення аерозолю. Стадія очищення може бути ініційована автоматично. Наприклад, пристрій для утворення аерозолю може включати в себе засіб для виявлення відсутності контакту нагрівального елемента з аерозолетвірним субстратом, наприклад, коли курильний виріб видалений з пристрою. Якщо таке встановлено, нагрівальний елемент може автоматично переходити в режим очищення, протягом якого нагрівальний елемент нагрівається до згаданої другої температури протягом певного періоду часу. Засіб керування, з'єднаний з пристроєм для утворення аерозолю, може реєструвати кількість курильних виробів, спожитих користувачем, і автоматично запускати цикл очищення після заздалегідь визначеної кількості спожитих курильних виробів. У певних варіантах здійснення цього винаходу пристрій для утворення аерозолю може включати в себе батарею для забезпечення енергії для нагрівання нагрівального елемента. Це може забезпечити певні переваги, якщо пристрій для утворення аерозолю з'єднаний із стаціонарною станцією для повторної зарядки батареї і для виконання інших функцій. Це може забезпечити певні переваги, які полягають в тому, що цикл очищення починається, коли пристрій для утворення аерозолю підключений до стаціонарної станції. Стаціонарна станція може поставляти більше енергії на нагрівальний елемент ніж пристрій для утворення аерозолю, і згадана друга температура, внаслідок цього, може бути більш високою. Наслідком більш високої згаданої другої температури може бути більш ефективний або прискорений процес очищення. За одним з аспектів цей винахід пропонує пристрій для утворення аерозолю, який включає в себе нагрівальний елемент, приєднаний до контролера. Контролер запрограмований для приведення в дію нагрівального елемента для здійснення першого теплового циклу, протягом якого температура нагрівального елемента підвищується до певної першої температури, нижчої за приблизно 400 °C, для забезпечення середньої температури на поверхні нагрівального елемента 375 °C і максимальної температури в будь-якій точці на поверхні, тобто максимальної локалізованої температури, на рівні 420 °C. Це забезпечує утворення аерозолю з аерозолетвірного субстрату, розташованого в безпосередній близькості від нагрівального елемента, без згоряння згаданого аерозолетвірного субстрату. Контролер запрограмований також для приведення в дію нагрівального елемента для здійснення другого теплового циклу, протягом якого температура нагрівального елемента підвищується до другої температури, яка 5 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 перевищує приблизно 430 °C, для теплового вивільнення органічних матеріалів, осаджених на нагрівальному елементі. За варіантом здійснення цього винаходу, якому віддають перевагу, згадана перша температура є більшою за 80 °C. Наприклад, перша температура може становити від 80 °C до 375 °C або від 100 °C до 350 °C. Пристрій для утворення аерозолю може являти собою будь-який пристрій для здійснення способу, описаного вище. Наприклад, пристрій для утворення аерозолю може являти собою будь-який пристрій, що включає в себе контролер, запрограмований для здійснення способу, описаного вище або визначеного у формулі винаходу. Контролер може бути розташований в пристрої для утворення аерозолю. Альтернативно контролер може бути розташований в стаціонарній станції, яка може бути з'єднана з пристроєм для утворення аерозолю і, тим самим, з нагрівальним елементом пристрою для утворення аерозолю. За одним з аспектів цей опис пропонує набір, який включає в себе пристрій для утворення аерозолю, призначений для вміщення курильного виробу, який включає в себе нагрівальний елемент, цей набір включає в себе також інструкцію з очищення нагрівального елемента внаслідок теплового вивільнення органічних матеріалів, що прилипли до нагрівального елемента або осіли на ньому. Згадана інструкція може описувати, як тепловим шляхом вивільнити органічні матеріали, наприклад, нагріванням. Згадана інструкція може описувати, як користувач має активувати автоматичний цикл очищення, запрограмований в пристрої для утворення аерозолю. Набір може включати в себе стаціонарну станцію, яка може бути з'єднана з пристроєм для утворення аерозолю. Згадана інструкція може описувати, як користувач має активувати автоматичний цикл очищення, запрограмований в зарядній станції. Набір може включати в себе також один або більше курильний(-их) виріб(-обів). Набір може включати в себе інструкцію для здійснення будь-якого способу, описаного вище або визначеного у Формулі винаходу. Характерні ознаки, описані у зв'язку з одним аспектом цього опису, можуть бути застосовані до інших варіантів здійснення цього винаходу, розкритих у цьому описі. Приклади варіантів здійснення винаходу Нижче наведений опис прикладів варіантів здійснення цього винаходу з посиланням на фігури, на яких: на Фігурі 1 схематично показаний поперечний переріз пристрою для утворення аерозолю за першим варіантом виконання у сполученні з курильним виробом; на Фігурі 2 показана принципова схема нагрівального елемента за першим варіантом виконання пристрою для утворення аерозолю; на Фігурі 3А показаний нагрівальний елемент за першим варіантом виконання пристрою для утворення аерозолю, причому поверхня цього нагрівального елемента забруднена органічними складниками; на Фігурі 3В показаний нагрівальний елемент з Фігури 3А після теплового вивільнення органічних складників; на Фігурі 4 показана блок-схема, яка ілюструє спосіб за першим варіантом здійснення цього винаходу; на Фігурі 5 показана блок-схема, яка ілюструє будову пристрою для утворення аерозолю; і на Фігурі 6 показана блок-схема, яка ілюструє спосіб за другим варіантом здійснення цього винаходу. На Фігурі 1 показана частина пристрою 10 для утворення аерозолю за першим варіантом виконання. Пристрій 10 для утворення аерозолю взаємодіє з курильним виробом 20 для споживання цього курильного виробу 20 користувачем. Курильний виріб 20 складається з чотирьох складових частин: аерозолетвірного субстрату 30, порожнистої трубку 40, перехідної секції 50 і фільтрувального мундштука 60. Ці чотири складові частини розташовані послідовно, співвісно і об'єднані сигаретним папером 70 з утворенням прутка 21. Цей пруток має кінець 22, який користувач(-ка) вставляє в свій рот під час використання, і дистальний кінець 23, розташований на протилежному кінці прутка відносно кінця 22, який вставляється в рот. Складові частини, розташовані між кінцем 22, який вставляється в рот, і дистальним кінцем 23 можуть бути описані як такі, що розташовані вище за ходом повітря відносно кінця, який вставляється в рот, або альтернативно нижче за ходом повітря відносно дистального кінця. У складеному вигляді пруток 21 має довжину 45 мм і діаметр 7,2 мм. 6 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 60 Аерозолетвірний субстрат 30 розташований вище за ходом повітря відносно порожнистої трубки 40 і простягається до дистального кінця 23 прутка 21. Цей аерозолетвірний субстрат містить пучок гофрованого литого матеріалу з тютюнового листя, обгорнутий фільтрувальним папером (не показаний) з утворенням штранга. Литий матеріал з тютюнового листя містить домішки, в тому числі гліцерин як аерозолетвірну домішку. Порожниста трубка 40 розташована безпосередньо нижче за ходом повітря відносно аерозолетвірного субстрату 30 і утворена з ацетилцелюлозної трубки. Трубка 40 визначає отвір діаметром 3 мм. Одна з функцій порожнистої трубки 40 полягає у визначенні розташування аерозолетвірного субстрату 30 відносно дистального кінця 23 прутка 21, так що він може контактувати з нагрівальним елементом. Порожниста трубка 40 запобігає примусовому переміщенню аерозолетвірного субстрату 30 вздовж прутка в напрямку кінця 22, який вставляється в рот, при введенні нагрівального елемента в аерозолетвірний субстрат 30. Перехідна секція 50 включає в себе тонкостінну трубку довжиною 18 мм. Згадана перехідна секція 50 забезпечує проходження летких речовин, вивільнених з аерозолетвірного субстрату 30, вздовж прутка 21 у напрямку кінця 22, який вставляється в рот. Ці леткі речовини можуть охолоджуватись в перехідній секції з утворенням аерозолю. Фільтрувальний мундштук 60 являє собою звичайний фільтрувальний мундштук, виготовленій з ацетату целюлози, і має довжину 7,5 мм. Чотири складові частини, визначені вище, складаються шляхом щільного обгортання їх сигаретним папером 70. Цей папір у цьому конкретному варіанті здійснення винаходу являє собою стандартний сигаретний папір, що має стандартні властивості або класифікацію. Цей папір у цьому конкретному варіанті здійснення являє собою стандартний сигаретний папір. Наприклад, цей папір може являти собою пористий матеріал неізотропної структури, що містить целюлозні волокна (перехресне переплетення волокон, пов'язаних між собою водневими зв'язками), наповнювачі та запалювальні речовини. Наповнювач може являти собою СаСО 3, а запалювальні речовини можуть являти собою один або більше з таких складників: цитрат K/Na, ацетат Na, MAP (моноамонійфосфат), DSP (динатрійфосфат). Остаточний склад на квадратний метр може бути приблизно таким: 25 г волокна + 10 г карбонату кальцію + 0,2 г запалювальної домішки. Пористість паперу може складати від 0 одиниць CORESTA до 120 одиниць CORESTA. Поверхня розділу між папером і кожною зі складових частин визначає розташування цих складових частин, а також визначає межі прутка 21 курильного виробу 20. Незважаючи на те, що конкретний варіант здійснення цього винаходу, описаний вище і показаний на Фігурі 1, складається з п'яти складових частин, зібраних сигаретним папером, фахівцеві в цій галузі зрозуміло, що курильний виріб за варіантами здійснення цього винаходу, розкритими в цьому описі, може включати в себе й інші складові частини, і ці складові частини можуть бути зібрані в іншій сигаретній обгортці або її еквіваленті. Крім того, курильний виріб за цим винаходом може включати в себе менше складових частин. Більше того, фахівцеві в цій галузі зрозуміло, що різні розміри складових частин, описаних у зв'язку з різними розглянутими у цьому описі варіантами здійснення винаходу, наведені лише як приклад, і що інші прийнятні розміри різних складових частин можуть бути вибрані без відхилення від суті варіантів здійснення винаходу, розкритих у цьому описі. Пристрій 10 для утворення аерозолю включає в себе гільзу 12 для вміщення курильного виробу 20, призначеного для споживання. Нагрівальний елемент 90 розміщений всередині гільзи 12 і розташований так, щоб взаємодіяти з дистальним кінцем 23 курильного виробу. Нагрівальний елемент 90 має форму леза, що закінчується вістрям 91. Під час вставлення курильного виробу 20 в гільзу 12, вістря 91 нагрівального елемента 90 взаємодіє з аерозолетвірним субстратом 30. Внаслідок прикладення до курильного виробу зусилля нагрівальний елемент 90 проникає в аерозолетвірний субстрат 30. Після завершення належного розміщення, подальше проникнення запобігається, оскільки дистальний кінець 23 курильного виробу 20 впирається в торцеву стінку 17 гільзи 12, яка являє собою упор. Коли курильний виріб 20 правильно взаємодіє з пристроєм 10 для утворення аерозолю, нагрівальний елемент 90 вставлений в аерозолетвірний субстрат 30. На Фігурі 2 докладніше показаний нагрівальний елемент 90, що входить до складу пристрою 10 для утворення аерозолю, показаного на Фігурі 1. Нагрівальний елемент 90 має по суті лезоподібну форму. Тобто нагрівальний елемент має довжину, яка під час застосування цього нагрівального елемента проходить уздовж поздовжньої осі курильного виробу, який взаємодіє з зі згаданим нагрівальним елементом, а також має ширину і товщину. Ширина є більшою за товщину. Нагрівальний елемент 90 закінчується вістрям або штирем 91 для проникнення в курильний виріб 20. Нагрівальний елемент включає в себе електроізоляційну підкладку 92, яка визначає форму нагрівального елемента 90. Згаданий електроізоляційний матеріал може 7 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 являти собою, наприклад, оксид алюмінію (Аl2О3), стабілізований діоксид цирконію (ZrC2). Фахівцеві в цій галузі зрозуміло, що згаданий електроізоляційний матеріал може являти собою будь-який прийнятний електроізоляційний матеріал, і що багато керамічних матеріалів є придатними для використання як електроізоляційна підкладка. На поверхню ізоляційної підкладки 92 нанесені доріжки 93 з електропровідного матеріалу. Доріжки 93 утворені з тонкого шару платини. Для утворення цих доріжок може бути використаний будь-який прийнятний матеріал, і перелік прийнятних матеріалів включає багато металів (у тому числі золото), які добре відомі фахівцеві в цій галузі. Один кінець доріжок 93 з'єднаний з джерелом електроживлення першим контактом 94, а інший кінець доріжок 93 з'єднаний з джерелом електроживлення другим контактом 95. Коли струм проходить через доріжки 93, відбувається резистивне нагрівання. При цьому нагрівається весь нагрівальний елемент 90 і простір навколо нього. Коли струм, що проходить через доріжки 93 нагрівального елемента 90, вимкнений, резистивне нагрівання припиняється, і температура нагрівального елемента 90 швидко знижується. Нагрівальний елемент 90 також включає в себе втулку 96. Втулка 96 може бути утворена з прийнятного матеріалу, який забезпечує провідність електричного струму за умови, що конструкція втулки 96 вибирається так, щоб звести до мінімального рівня резистивне нагрівання. В одному з варіантів здійснення цього винаходу якщо доріжки 93 утворені з платини або платинового сплаву, втулка 96 може бути утворена із золота або срібла чи сплаву, що містить будь-який з цих металів. Через різницю в електроопорі матеріалу втулки 96 на ділянці втулки генерується менша кількість тепла, і втулка 96 зазнає впливу нижчої середньої температури, ніж частина нагрівального елемента 90, яка включає в себе доріжки 96. В іншому варіанті здійснення цього винаходу втулка 96 може бути утворена з ізоляційного матеріалу, наприклад, кераміки або іншого прийнятного ізолятора. Втулка 96 забезпечує холодну зону в порівнянні з середньою температурою поверхні тієї частини нагрівального елемента 90, яка включає в себе доріжки 93. Наприклад, під час роботи середня температура згаданої холодної зони може бути більше ніж на 50 °C холоднішою за середню температуру поверхні тієї частини нагрівального елемента 90, яка включає в себе доріжки 93. Включення втулки 96 може забезпечити ряд переваг, у тому числі зниження температури, впливу якої зазнають будь-які електронні компоненти конструкції. На додаток втулка 96 захищає різні частини пристрою 10 від розплавлення або руйнування, якщо в пристрої використані такі, наприклад, матеріали, як пластмаса. Згадана втулка також зменшує конденсацію на дистальному кінці пристрою, оскільки такий аерозоль охолоджується при проходженні над втулкою 96. Таке зменшення конденсації, впливу якої зазнають електронні компоненти (не показані) та контакти 94 і 95, що входять до складу пристрою 10, допомагає захистити ці складові частини. Пристрій 10 для утворення аерозолю включає джерело електроживлення і електронні компоненти (не показані), які дозволяють приводити в дію нагрівальний елемент 90. Таке приведення в дію може здійснюватись вручну або може відбуватися автоматично при здійсненні користувачем затягування курильним виробом. Коли нагрівальний елемент приводиться в дію, аерозолетвірний субстрат нагрівається, і відбувається процес утворення або виділення летких речовин. При здійсненні користувачем затягування на тому кінці курильного виробу 20, який вставляється в рот, повітря просмоктується в курильний виріб, і леткі речовини конденсуються з утворенням вдихуваного аерозолю. Цей аерозоль проходить через той кінець 22 курильного виробу, який вставляється в рот, і в ротову порожнину користувача. У конкретному варіанті здійснення цього винаходу (схематично показаний на Фігурі 5) пристрій для утворення аерозолю включає в себе процесор або контролер 19, з'єднаний з нагрівальним елементом 90 для керування нагрівом нагрівального елемента. Контролер 19 запрограмований так, щоб приводити в дію нагрівальний елемент під час здійснення першого теплового циклу, в якому температура нагрівального елемента піднімається до першої температури 375 °C. Це забезпечує можливість утворення аерозолю з аерозолетвірного субстрату, розташованого в безпосередній близькості від нагрівального елемента. Згаданий контролер запрограмований також для приведення в дію нагрівального елемента при здійсненні другого теплового циклу, в якому температура нагрівального елемента підвищується до другої температури 550 °C на 30 с. Це забезпечує можливість розкладання або піролізу органічних матеріалів, осаджених на нагрівальному елементі. Нижче з посиланням на Фігуру 1 і Фігуру 4 описаний конкретний варіант здійснення способу застосування пристрою для утворення аерозолю. На Фігурі 4 показана блок-схема, яка визначає стадії, передбачені способом здійснення за певним варіантом здійснення цього винаходу. 8 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 60 Стадія 1 (позиція 100 на Фігурі 4): нагрівальний елемент 90 пристрою 10 для утворення аерозолю приводять в контакт з аерозолетвірним субстратом 30, включеним в курильний виріб 20. Для цього курильний виріб 20 вставляють у гільзу 12 пристрою 10 для утворення аерозолю. Нагрівальний елемент 90 розташований всередині гільзи 12 і виступає з нижньої поверхні 17 гільзи 12 так, що може бути введеним в будь-який курильний виріб, вставлений в гільзу. При всовуванні курильного виробу 20 в гільзу 12, наконечник або вістря 91 нагрівального елемента 90 контактує з дистальним кінцем 23 курильного виробу. Подальший рух курильного виробу в напрямку нижнього кінця 17 гільзи спричинює проникнення нагрівального елемента 90 в аерозолетвірний субстрат, розташований на дистальному кінці 23 курильного виробу 20. Після повного введення курильного виробу в гільзу дистальний кінець 23 курильного виробу примикає до нижньої поверхні 17 гільзи 12, і нагрівальний елемент досягає максимального проникнення. Стадія 2 (позиція 200): коли користувач здійснює затягування через той кінець 22 курильного виробу 20, який вставляється в рот, датчики пристрою 10 для утворення аерозолю можуть це виявити. У разі виявлення здійснення затягування або просмоктування повітря користувачем, контролер 19 посилає команди, які активують нагрівальний елемент для нагрівання до першої температури. Струм проходить через провідні доріжки 93, утворені на нагрівальному елементі, що приводить до резистивного нагрівання нагрівального елемента. Перша температура становить 375 °C, що є достатнім для вивільнення летких сполук з аерозолетвірного субстрату 20. Ці леткі сполуки конденсуються з утворенням вдихуваного аерозолю, який просмоктується через курильний виріб і в ротову порожнину користувача. Альтернативно під час роботи пристрою 10 може здійснюватись безперервне нагрівання, і виявлення затягування або просмоктування повітря користувачем може використовуватись для започаткування нагрівання, щоб компенсувати будь-яке зниження температури нагрівального елемента 90 під час здійснення затягування користувачем. Стадія 3 (позиція 300): коли користувач припиняє просмоктування повітря чи закінчує затягування через той кінець 22 курильного виробу 20, який вставляється в рот, датчики пристрою для утворення аерозолю це виявляють. Контролер 19 передає команди на вимикання струму, що проходить через нагрівальний елемент 90. Це зупиняє резистивне нагрівання доріжок 93, і температура нагрівального елемента швидко знижується. Оскільки температура знижується, утворення аерозолю припиняється. Альтернативно в ході безперервного нагрівання, описаного вище, контролер 19 може замість цього просто зменшити кількість енергії, що передається під час здійснення затягування або просмоктування повітря користувачем, виходячи з необхідної заданої температури. Якщо аерозолетвірний субстрат 30 все ще містить леткі сполуки, користувач може зробити ще одне затягування курильним виробом 20 і повторити стадію 2 (показано стрілкою 350 на Фігурі 4). Стадії 2 і 3 можуть повторюватись з частотою, необхідною для споживання курильного виробу. Стадія 4 (позиція 400): коли користувач закінчив споживання курильного виробу 20, наприклад, коли при нагріванні аерозолетвірного субстрату 30 аерозоль більше не утворюється, курильний виріб 20 видаляється з гільзи 12 пристрою 10 для утворення аерозолю. Це означає, що контакт нагрівального елемента 90 з аерозолетвірним субстратом 30 припиняється. Нагрівальний елемент 90 майже неминуче буде забрудненим певними відкладеннями або залишками, що походять з аерозолетвірного субстрату 30. Такі відкладення можуть призвести до погіршення робочих характеристик нагрівального елемента. Наприклад, відкладення на нагрівальному елементі можуть погіршити теплопередачу між нагрівальним елементом і аерозолетвірним субстратом. Відкладення на нагрівальному елементі можуть також перешкоджати вимірюванню температури, коли нагрівальний елемент застосовується для визначення температури. Відкладення на нагрівальному елементі можуть також спричиняти утворення гірких сполук при повторному нагріванні, що може погіршити аромат аерозолів, утворюваних при споживанні наступних курильних виробів. Якщо користувач відчуває, що кількість відкладень на нагрівальному елементі перебуває на досить низькому рівні, він може прийняти рішення про споживання наступного курильного виробу. У цьому випадку стадії 1-4 можуть бути повтореними. Це позначено стрілкою 450 на Фігурі 4. Стадія 5 (позиція 500): якщо користувач вважає, що нагрівальний елемент потребує очищення, він натискає кнопку (не показана) на пристрої 10 для утворення аерозолю, що змушує контролер активувати цикл очищення. Впродовж циклу нагрівання струм проходить через доріжки 93 нагрівального елемента 90 для підвищення температури нагрівального елемента до другої температури. Ця друга температура становить 550 °C - це температура, при якій відкладення на нагрівальному елементі можуть зазнавати теплового розкладання або 9 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 піролізу. Температура нагрівального елемента 90 підтримується на рівні 550 °C протягом 30 с до теплового вивільнення органічних сполук, осаджених на нагрівальному елементі 90. На Фігурі 3 показана частина пристрою для утворення аерозолю. На цій фігурі показаний нагрівальний елемент 90 після застосування цього пристрою для споживання курильного виробу. Тобто на Фігурі 3А показаний нагрівальний елемент 90 пристрою для утворення аерозолю після стадії 4 способу, описаного вище. Видно, що нагрівальний елемент 90 покритий органічними відкладеннями (забарвлені в чорний колір на Фігурі 3А). На Фігурі 3В показаний той самий нагрівальний елемент, що й на Фігурі 3А, після виконання циклу очищення, як описано вище для стадії 5. Тобто нагрівальний елемент 90 Фігури 3А нагріли до температури 550 °C і витримали при цій температурі протягом 30 с. Видно, що відкладення чорного кольору, видимі на Фігурі 3А, видалені, і нагрівальний елемент очищений. На Фігурі 3В нагрівальний елемент, з якого були видалені органічні осади, тепер має блискучий зовнішній вигляд. Після очищення пристрій для утворення аерозолю готовий до застосування. Стадії 1-5 можна повторити. Це позначено стрілкою 550 на Фігурі 4. У варіанті здійснення способу, описаного вище, стадія нагрівання нагрівального елемента до згаданої першої температури для утворення аерозолю відбувається, коли пристрій виявив здійснення затягування користувачем. В іншому варіанті здійснення цього винаходу користувач може вручну активувати нагрівальний елемент для утворення аерозолю. У варіанті здійснення способу, описаного вище, стадія ініціювання циклу очищення активується вручну. В іншому варіанті здійснення цикл очищення може запускатись автоматично щоразу, коли курильний виріб видаляють з пристрою для утворення аерозолю. Пристрій 10 для утворення аерозолю може бути застосований в поєднанні зі стаціонарною станцією (не показана). Стаціонарна станція може застосовуватись, наприклад, для перезаряджання батарей, що використовуються для живлення пристрою для утворення аерозолю. Фігура 6 ілюструє певний варіант здійснення способу, який може бути застосований, коли пристрій для утворення аерозолю з'єднаний зі стаціонарною станцією. Стадії 1-4 такі самі, як описано вище відносно Фігури 4. На Фігурі 6 використані ті самі позиції для стадій, аналогічних описаним вище. Стадія 5 (позиція 600): пристрій 10 для утворення аерозолю з'єднаний зі стаціонарною станцією (не показана) для вміщення пристрою. Стадія 6 (позиція 700): при виявленні пристрою 10 для утворення аерозолю контролер активує цикл очищення. Під час циклу нагрівання струм проходить через доріжки 93 нагрівального елемента 90 для підвищення температури нагрівального елемента до другої температури. Ця друга температура становить 550 °C - температура, при якій відкладення на нагрівальному елементі можуть зазнавати теплового розкладання або піролізу. Температура нагрівального елемента 90 підтримується на рівні 550 °C протягом 30 с до теплового вивільнення органічних сполук, осаджених на нагрівальному елементі 90. В одному з варіантів здійснення цього винаходу контролер може бути запущений сигналом зі стаціонарної станції про те, що пристрій не був почищеним після заданої кількості користувань, наприклад, користувач включав нагрівальний елемент 90 10 або більше разів без виконання циклу очищення. Контролер 19 у такому разі може змусити користувача виконати цикл очищення. Наприклад, користувач може бути позбавленим можливості включення нагрівального елемента 90, якщо спочатку не буде здійснено цикл очищення. Власне контролер 19 може мати інструкції по блокуванню пристрою 10, або зарядна станція може зберігати інформацію щодо застосування і здійснювати інструкції з блокування та розблокування контролера 19. Стадія 7 (позиція 800): видалення пристрою для утворення аерозолю із зарядної станції. Пристрій для утворення аерозолю готовий до застосування. Стадії 1-7 можна повторити. Це позначено стрілкою 850 на Фігурі 6. Наведені як приклад варіанти здійснення цього винаходу, описані вище, ілюструють, але не обмежують цей винахід. Зогляду на описані вище як приклад варіанти здійснення фахівцеві в цій галузі будуть зрозумілі інші варіанти здійснення, подібні до наведених вище як приклад варіантів. 55 ФОРМУЛА ВИНАХОДУ 60 1. Спосіб застосування пристрою (10) для утворення аерозолю, що включає в себе багаторазовий нагрівальний елемент (90), який включає стадії: введення нагрівального елемента (90) в контакт з аерозолетвірним субстратом (30), підвищення температури нагрівального елемента (90) до певної першої температури для 10 UA 115434 C2 5 10 15 20 25 30 35 40 45 50 55 нагрівання аерозолетвірного субстрату (30) достатньо для утворення аерозолю, виведення нагрівального елемента (90) з контакту з аерозолетвірним субстратом (30), і підвищення температури нагрівального елемента (90) до певної другої температури, що перевищує згадану першу температуру, для теплового вивільнення органічних матеріалів, які прилипли до нагрівального елемента (90) або осіли на ньому. 2. Спосіб застосування пристрою (10) для утворення аерозолю за п. 1, за яким органічні матеріали, які осіли на нагрівальному елементі (90), піддають тепловому вивільненню шляхом підвищення температури нагрівального елемента (90) до згаданої другої температури, яка є більшою ніж приблизно 430 °C. 3. Спосіб застосування пристрою (10) для утворення аерозолю за п. 1 або п. 2, за яким нагрівальний елемент (90) підтримує згадану другу температуру протягом періоду часу тривалістю від 5 с до 60 с. 4. Спосіб застосування пристрою (10) для утворення аерозолю за будь-яким з попередніх пунктів, за яким аерозолетвірний субстрат (30) містить тютюн. 5. Спосіб застосування пристрою (10) для утворення аерозолю за будь-яким з попередніх пунктів, за яким аерозоль утворюється в результаті нагрівання нагрівального елемента (90) до середньої першої температури в межах від 80 °C до 375 °C з максимальною локалізованою температурою 420 °C при перебуванні його в контакті з аерозолетвірним субстратом (30). 6. Спосіб застосування пристрою (10) для утворення аерозолю за будь-яким з попередніх пунктів, за яким стадію підвищення температури нагрівального елемента (90) до певної першої температури для нагрівання аерозолетвірного субстрату (30) достатньою мірою для утворення аерозолю, здійснюють два або більше разів перед стадією підвищення температури нагрівального елемента (90) до певної другої температури, що перевищує згадану першу температуру, для теплового вивільнення органічних матеріалів, що прилипли до нагрівального елемента (90) або осіли на ньому. 7. Спосіб застосування пристрою (10) для утворення аерозолю за будь-яким з попередніх пунктів, за яким стадія підвищення температури нагрівального елемента (90) до певної другої температури, яка перевищує згадану першу температуру, для теплового вивільнення органічних матеріалів, що прилипли до нагрівального елемента або осіли на ньому, відбувається автоматично у разі виведення аерозолетвірного субстрату (30) з контакту з нагрівальним елементом (90). 8. Спосіб застосування пристрою (10) для утворення аерозолю за будь-яким з пп. 1-6, за яким стадія підвищення температури нагрівального елемента до певної другої температури, яка перевищує згадану першу температуру, для теплового вивільнення органічних матеріалів, що прилипли до нагрівального елемента або осіли на ньому, відбувається за сигналом, який подається споживачем. 9. Спосіб застосування пристрою для утворення аерозолю за будь-яким з пп. 1-6, за яким цей пристрій (10) для утворення аерозолю може бути з'єднаний зі стаціонарною станцією, за яким стадія підвищення температури нагрівального елемента (90) до певної другої температури, яка перевищує згадану першу температуру, для теплового вивільнення органічних матеріалів, що прилипли до нагрівального елемента або осіли на ньому, відбувається у разі підключення пристрою (10) для утворення аерозолю до згаданої стаціонарної станції. 10. Пристрій (10) для утворення аерозолю, який включає в себе нагрівальний елемент (90), з'єднаний з контролером (19), в якому згаданий контролер (19) запрограмований так, що приводить у дію нагрівальний елемент (90) у першому тепловому циклі, в якому температура нагрівального елемента піднімається до першої температури, меншої за приблизно 375 °C, для утворення аерозолю з аерозолетвірного субстрату (30), розташованого в безпосередній близькості від нагрівального елемента (90), і в якому згаданий контролер (19) запрограмований так, що приводить у дію нагрівальний елемент (90) у другому тепловому циклі, в якому температура нагрівального елемента (90) піднімається до другої температури, яка перевищує приблизно 430 °C, для теплового вивільнення органічних матеріалів, які прилипли до нагрівального елемента (90) або осіли на ньому. 11. Пристрій (10) для утворення аерозолю за п. 10, де згадана середня перша температура становить у межах від 80 °C до 375 °C, а максимальна локалізована температура 420 °C. 12. Пристрій (10) для утворення аерозолю для здійснення способу, як визначено в будь-якому з пп. 1-9. 11 UA 115434 C2 12 UA 115434 C2 13 UA 115434 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
