Вузол-вільна завіса

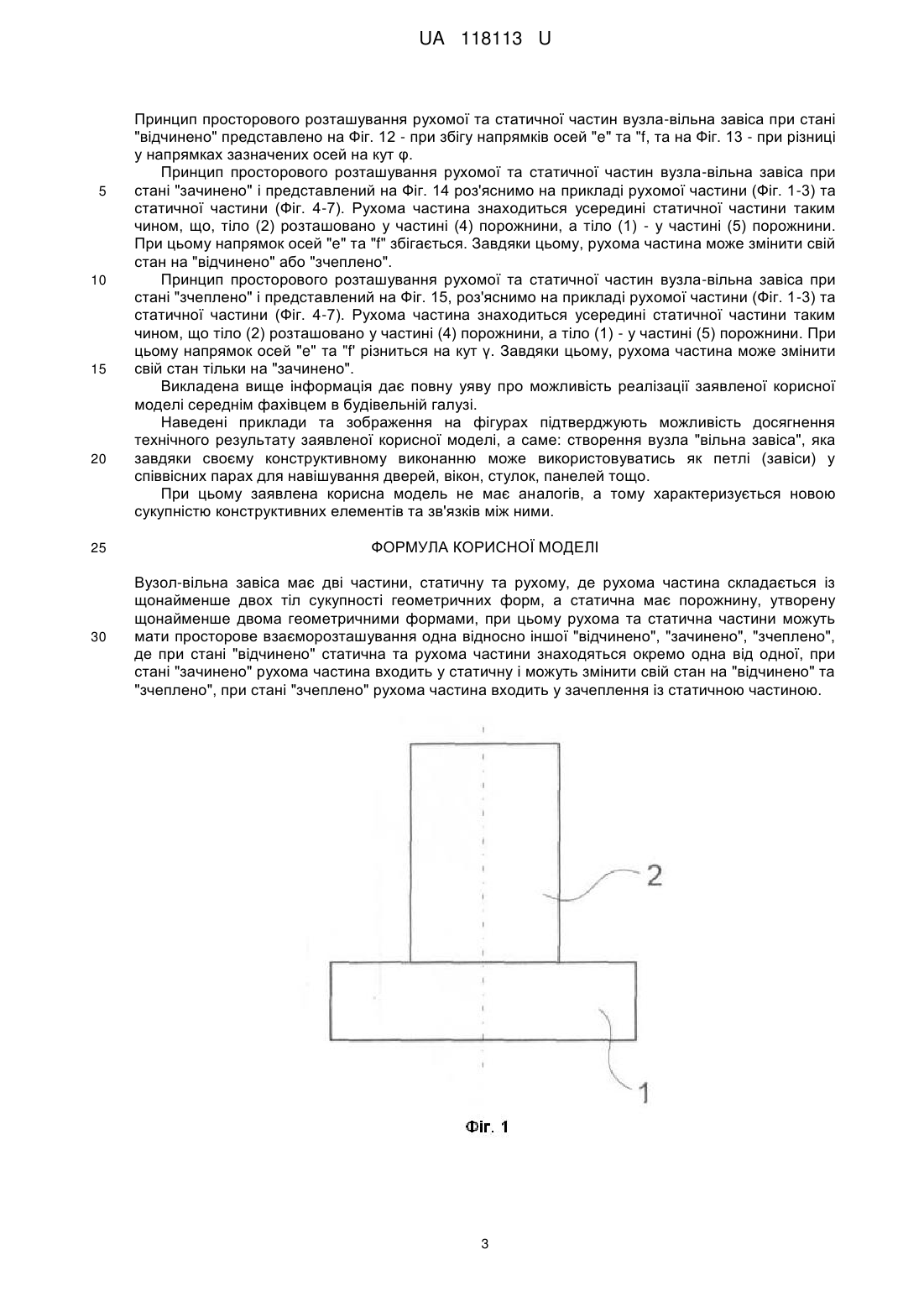

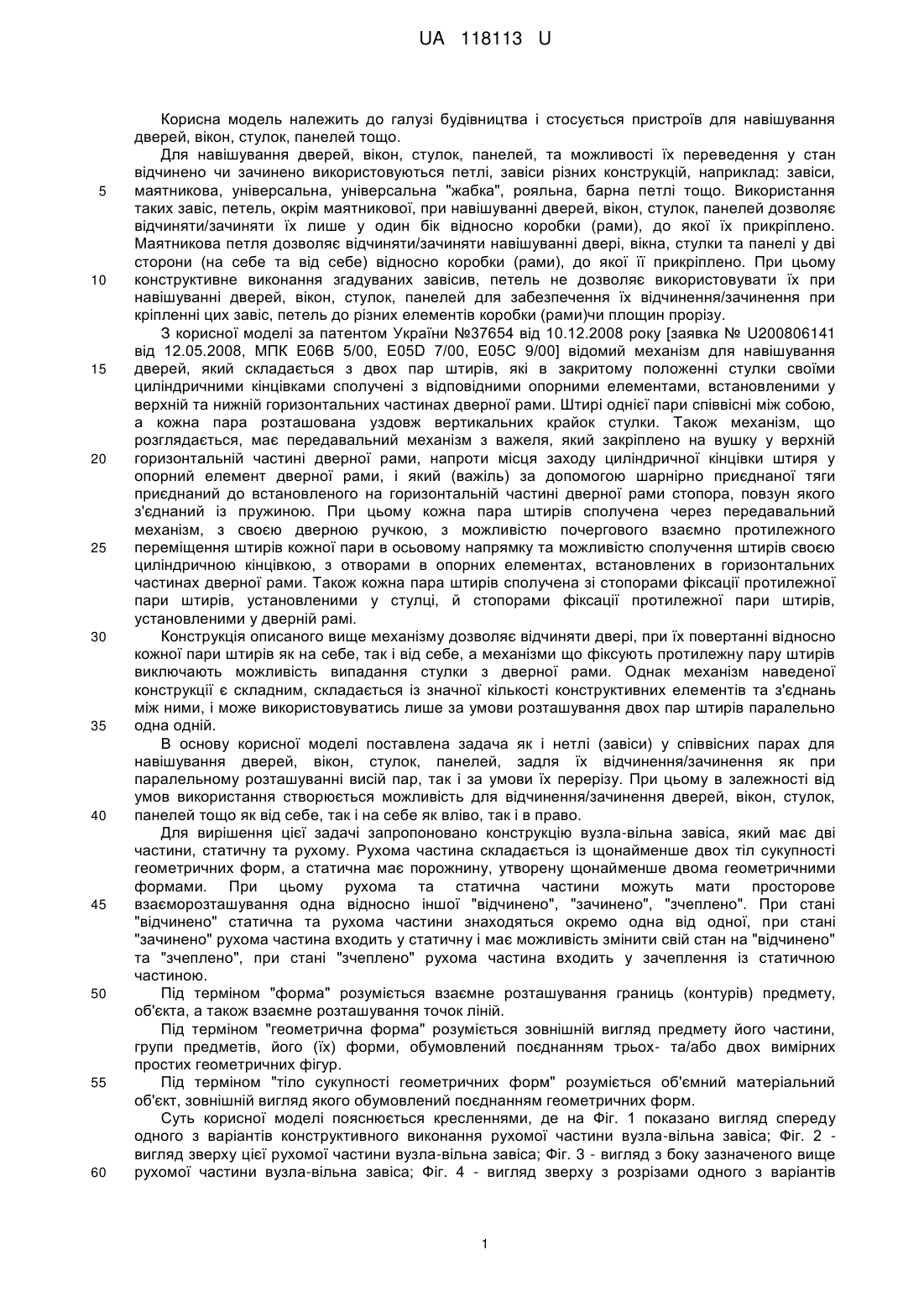

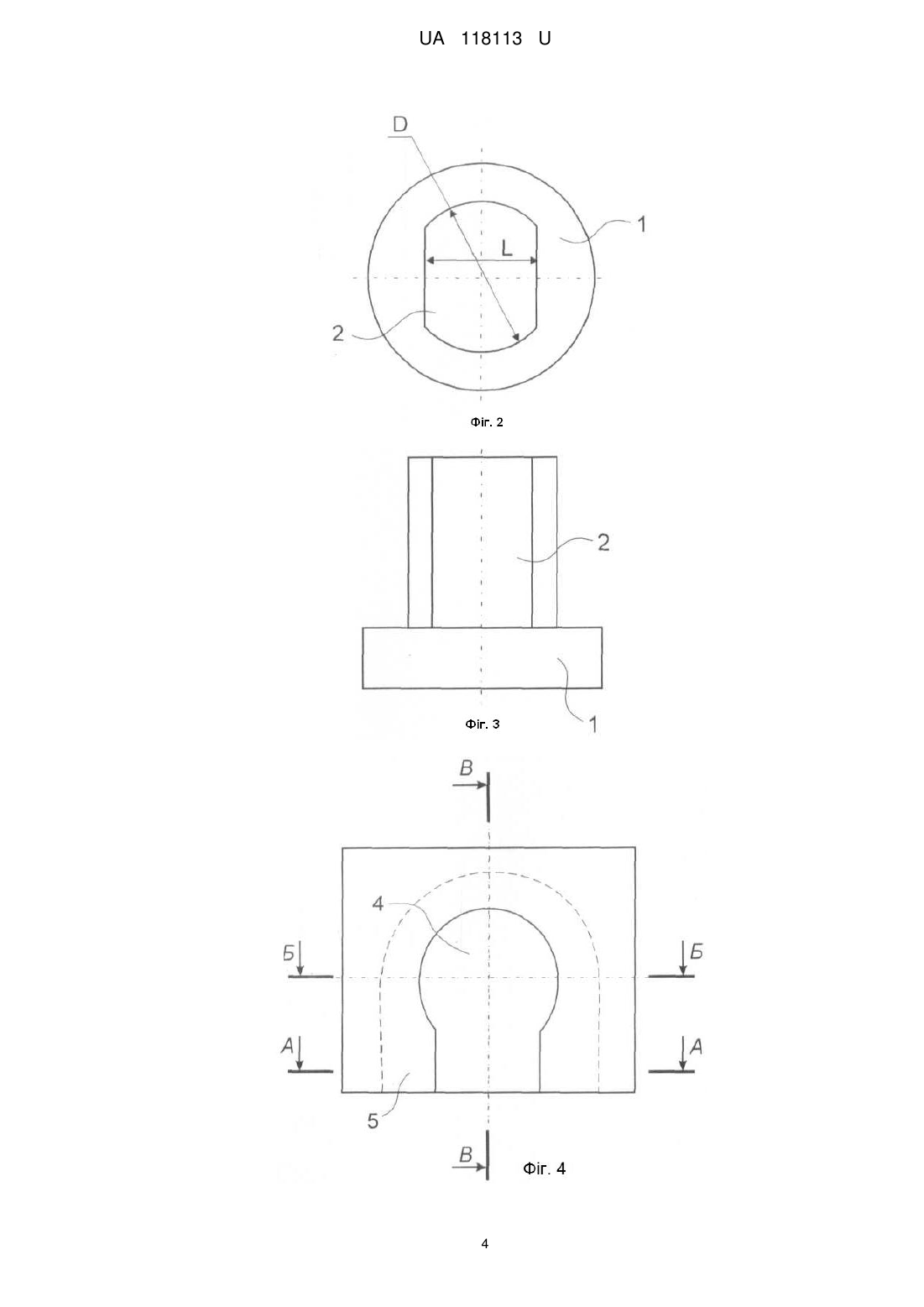

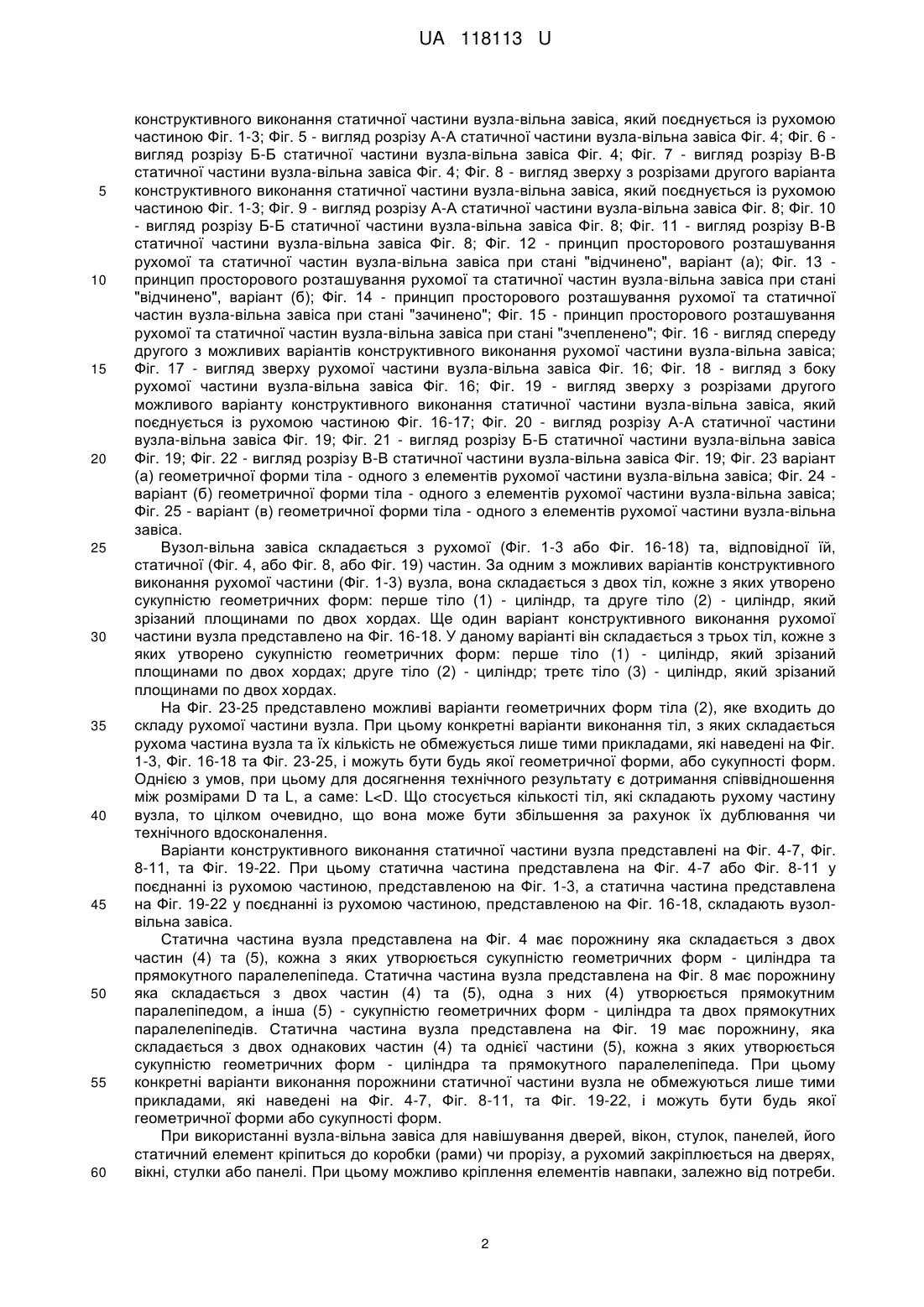

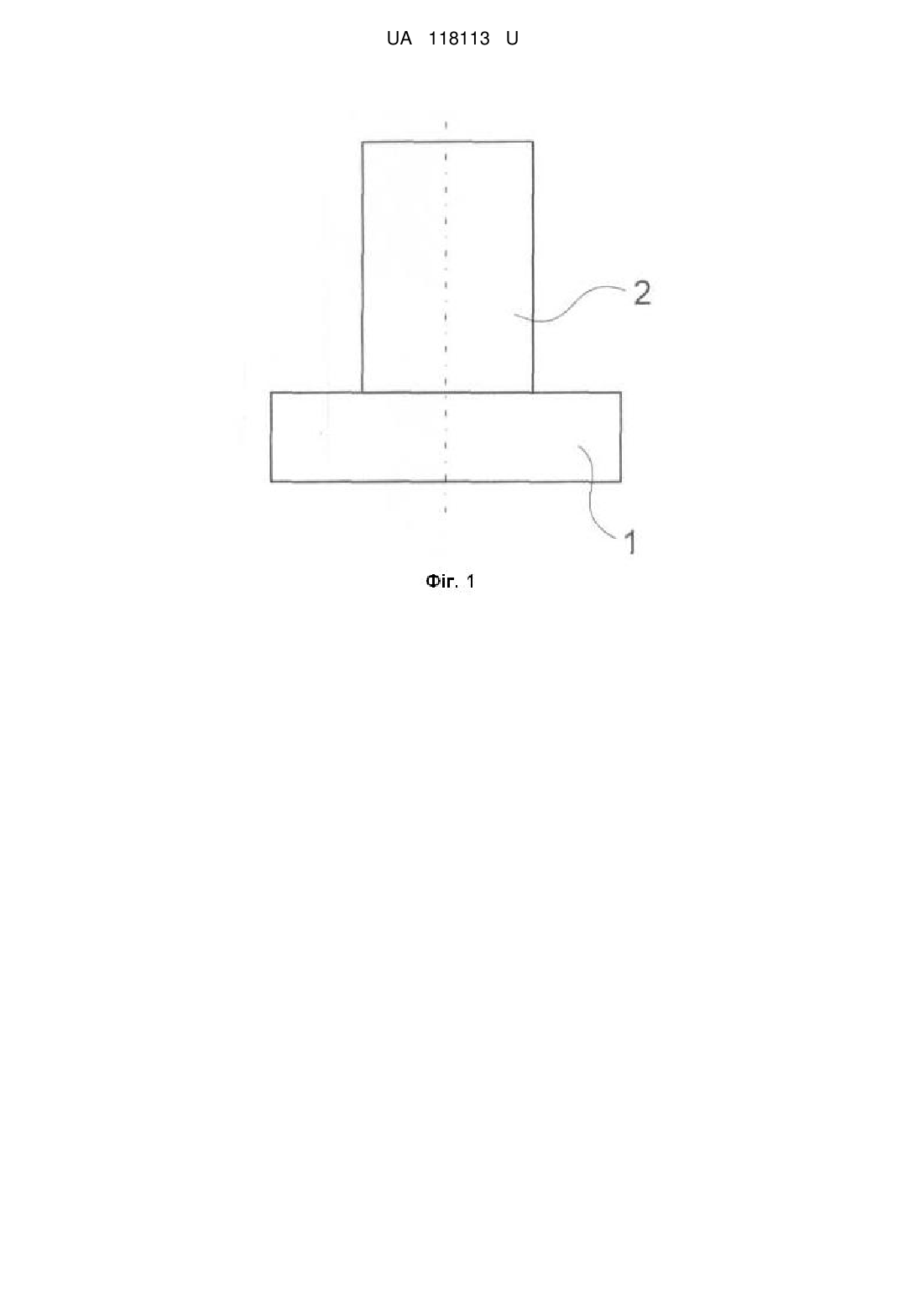

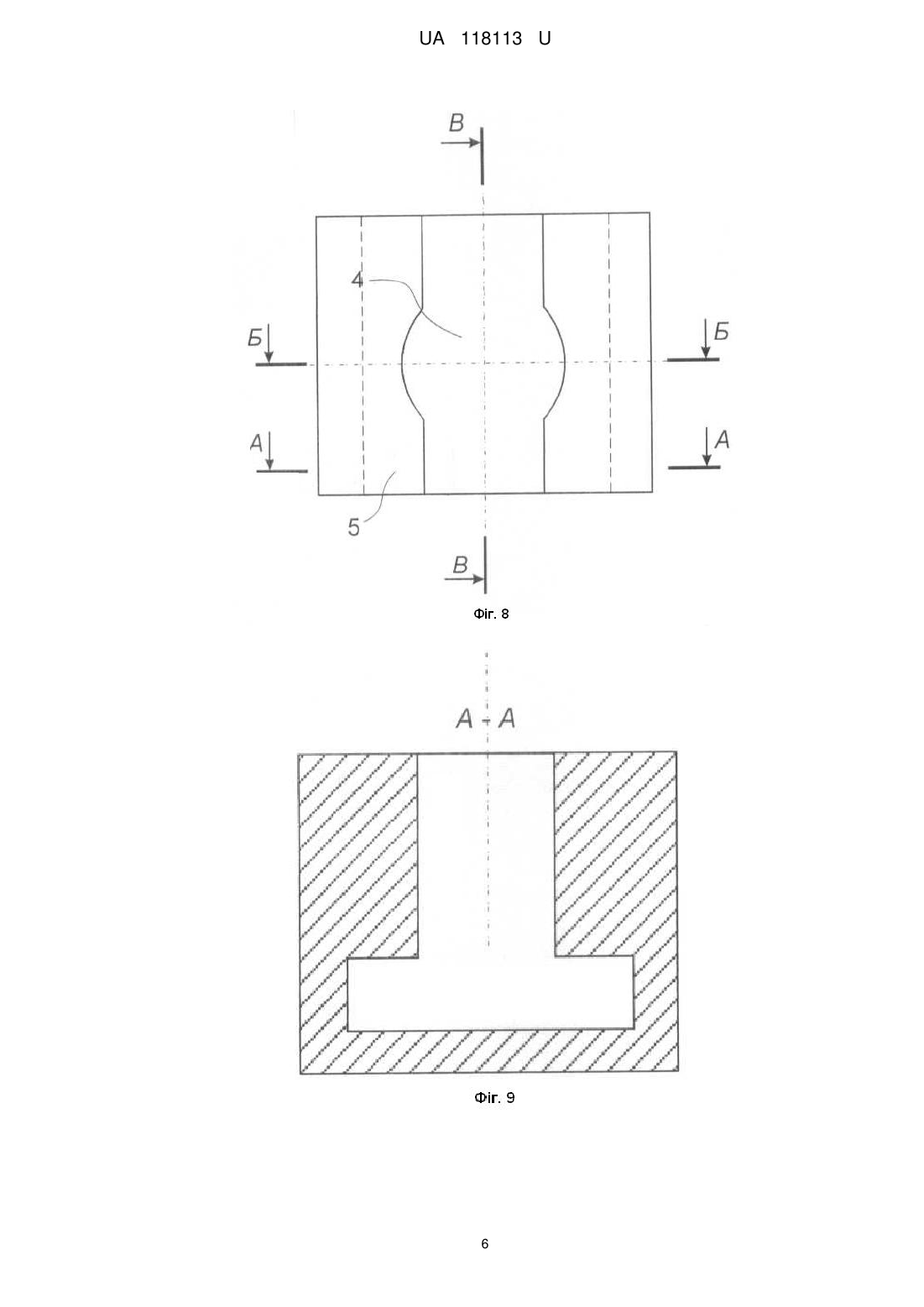

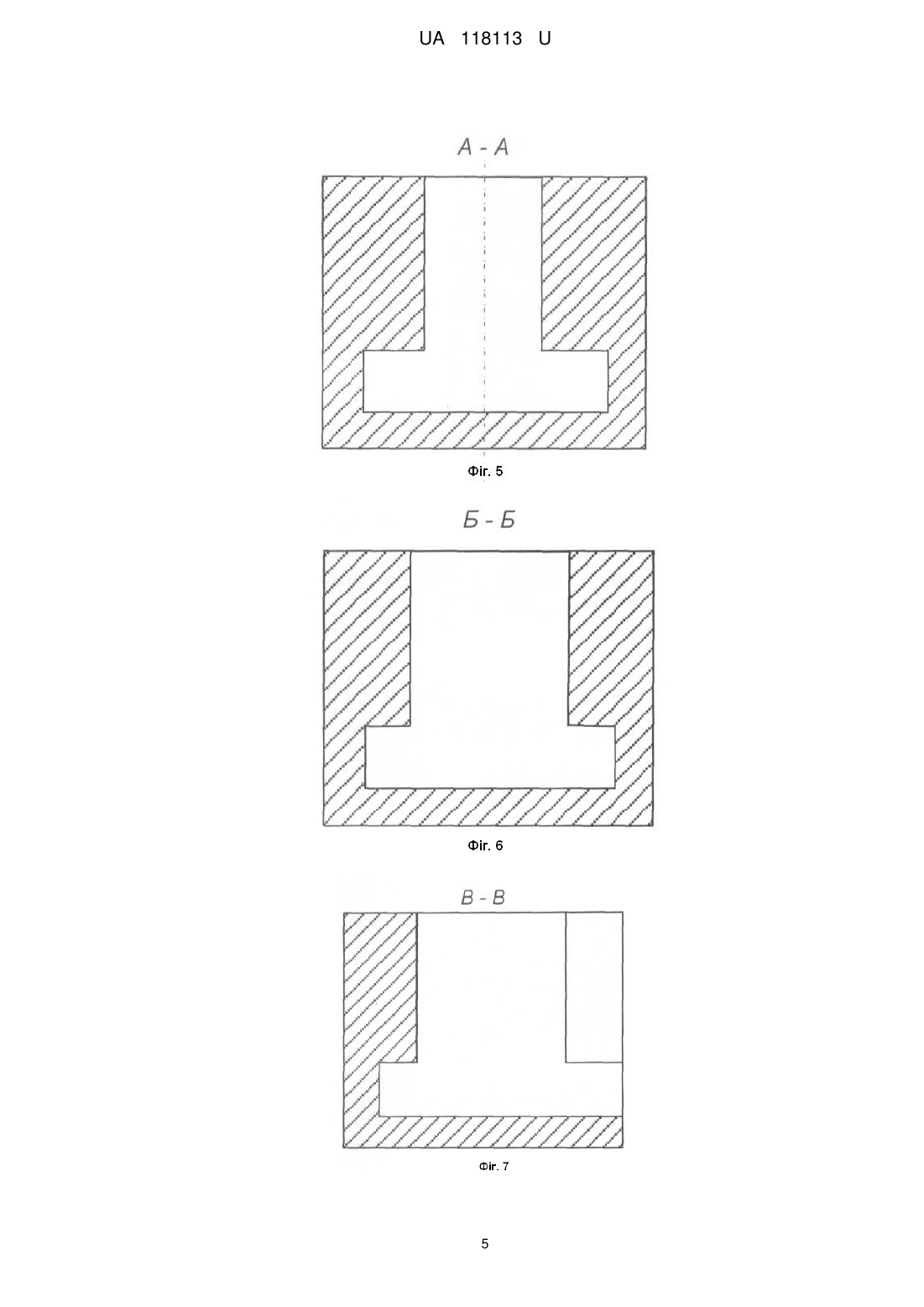

Реферат: Вузол-вільна завіса має дві частини, статичну та рухому, де рухома частина складається із щонайменше двох тіл сукупності геометричних форм, а статична має порожнину, утворену щонайменше двома геометричними формами, при цьому рухома та статична частини можуть мати просторове взаєморозташування одна відносно іншої "відчинено", "зачинено", "зчеплено", де при стані "відчинено" статична та рухома частини знаходяться окремо одна від одної, при стані "зачинено" рухома частина входить у статичну і можуть змінити свій стан на "відчинено" та "зчеплено", при стані "зчеплено" рухома частина входить у зачеплення із статичною частиною. UA 118113 U (54) ВУЗОЛ-ВІЛЬНА ЗАВІСА UA 118113 U UA 118113 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і стосується пристроїв для навішування дверей, вікон, стулок, панелей тощо. Для навішування дверей, вікон, стулок, панелей, та можливості їх переведення у стан відчинено чи зачинено використовуються петлі, завіси різних конструкцій, наприклад: завіси, маятникова, універсальна, універсальна "жабка", рояльна, барна петлі тощо. Використання таких завіс, петель, окрім маятникової, при навішуванні дверей, вікон, стулок, панелей дозволяє відчиняти/зачиняти їх лише у один бік відносно коробки (рами), до якої їх прикріплено. Маятникова петля дозволяє відчиняти/зачиняти навішуванні двері, вікна, стулки та панелі у дві сторони (на себе та від себе) відносно коробки (рами), до якої її прикріплено. При цьому конструктивне виконання згадуваних завісив, петель не дозволяє використовувати їх при навішуванні дверей, вікон, стулок, панелей для забезпечення їх відчинення/зачинення при кріпленні цих завіс, петель до різних елементів коробки (рами)чи площин прорізу. З корисної моделі за патентом України №37654 від 10.12.2008 року [заявка № U200806141 від 12.05.2008, МПК Е06В 5/00, E05D 7/00, Е05С 9/00] відомий механізм для навішування дверей, який складається з двох пар штирів, які в закритому положенні стулки своїми циліндричними кінцівками сполучені з відповідними опорними елементами, встановленими у верхній та нижній горизонтальних частинах дверної рами. Штирі однієї пари співвісні між собою, а кожна пара розташована уздовж вертикальних крайок стулки. Також механізм, що розглядається, має передавальний механізм з важеля, який закріплено на вушку у верхній горизонтальній частині дверної рами, напроти місця заходу циліндричної кінцівки штиря у опорний елемент дверної рами, і який (важіль) за допомогою шарнірно приєднаної тяги приєднаний до встановленого на горизонтальній частині дверної рами стопора, повзун якого з'єднаний із пружиною. При цьому кожна пара штирів сполучена через передавальний механізм, з своєю дверною ручкою, з можливістю почергового взаємно протилежного переміщення штирів кожної пари в осьовому напрямку та можливістю сполучення штирів своєю циліндричною кінцівкою, з отворами в опорних елементах, встановлених в горизонтальних частинах дверної рами. Також кожна пара штирів сполучена зі стопорами фіксації протилежної пари штирів, установленими у стулці, й стопорами фіксації протилежної пари штирів, установленими у дверній рамі. Конструкція описаного вище механізму дозволяє відчиняти двері, при їх повертанні відносно кожної пари штирів як на себе, так і від себе, а механізми що фіксують протилежну пару штирів виключають можливість випадання стулки з дверної рами. Однак механізм наведеної конструкції є складним, складається із значної кількості конструктивних елементів та з'єднань між ними, і може використовуватись лише за умови розташування двох пар штирів паралельно одна одній. В основу корисної моделі поставлена задача як і нетлі (завіси) у співвісних парах для навішування дверей, вікон, стулок, панелей, задля їх відчинення/зачинення як при паралельному розташуванні висій пар, так і за умови їх перерізу. При цьому в залежності від умов використання створюється можливість для відчинення/зачинення дверей, вікон, стулок, панелей тощо як від себе, так і на себе як вліво, так і в право. Для вирішення цієї задачі запропоновано конструкцію вузла-вільна завіса, який має дві частини, статичну та рухому. Рухома частина складається із щонайменше двох тіл сукупності геометричних форм, а статична має порожнину, утворену щонайменше двома геометричними формами. При цьому рухома та статична частини можуть мати просторове взаєморозташування одна відносно іншої "відчинено", "зачинено", "зчеплено". При стані "відчинено" статична та рухома частини знаходяться окремо одна від одної, при стані "зачинено" рухома частина входить у статичну і має можливість змінити свій стан на "відчинено" та "зчеплено", при стані "зчеплено" рухома частина входить у зачеплення із статичною частиною. Під терміном "форма" розуміється взаємне розташування границь (контурів) предмету, об'єкта, а також взаємне розташування точок ліній. Під терміном "геометрична форма" розуміється зовнішній вигляд предмету його частини, групи предметів, його (їх) форми, обумовлений поєднанням трьох- та/або двох вимірних простих геометричних фігур. Під терміном "тіло сукупності геометричних форм" розуміється об'ємний матеріальний об'єкт, зовнішній вигляд якого обумовлений поєднанням геометричних форм. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показано вигляд спереду одного з варіантів конструктивного виконання рухомої частини вузла-вільна завіса; Фіг. 2 вигляд зверху цієї рухомої частини вузла-вільна завіса; Фіг. 3 - вигляд з боку зазначеного вище рухомої частини вузла-вільна завіса; Фіг. 4 - вигляд зверху з розрізами одного з варіантів 1 UA 118113 U 5 10 15 20 25 30 35 40 45 50 55 60 конструктивного виконання статичної частини вузла-вільна завіса, який поєднується із рухомою частиною Фіг. 1-3; Фіг. 5 - вигляд розрізу А-А статичної частини вузла-вільна завіса Фіг. 4; Фіг. 6 вигляд розрізу Б-Б статичної частини вузла-вільна завіса Фіг. 4; Фіг. 7 - вигляд розрізу В-В статичної частини вузла-вільна завіса Фіг. 4; Фіг. 8 - вигляд зверху з розрізами другого варіанта конструктивного виконання статичної частини вузла-вільна завіса, який поєднується із рухомою частиною Фіг. 1-3; Фіг. 9 - вигляд розрізу А-А статичної частини вузла-вільна завіса Фіг. 8; Фіг. 10 - вигляд розрізу Б-Б статичної частини вузла-вільна завіса Фіг. 8; Фіг. 11 - вигляд розрізу В-В статичної частини вузла-вільна завіса Фіг. 8; Фіг. 12 - принцип просторового розташування рухомої та статичної частин вузла-вільна завіса при стані "відчинено", варіант (а); Фіг. 13 принцип просторового розташування рухомої та статичної частин вузла-вільна завіса при стані "відчинено", варіант (б); Фіг. 14 - принцип просторового розташування рухомої та статичної частин вузла-вільна завіса при стані "зачинено"; Фіг. 15 - принцип просторового розташування рухомої та статичної частин вузла-вільна завіса при стані "зчепленено"; Фіг. 16 - вигляд спереду другого з можливих варіантів конструктивного виконання рухомої частини вузла-вільна завіса; Фіг. 17 - вигляд зверху рухомої частини вузла-вільна завіса Фіг. 16; Фіг. 18 - вигляд з боку рухомої частини вузла-вільна завіса Фіг. 16; Фіг. 19 - вигляд зверху з розрізами другого можливого варіанту конструктивного виконання статичної частини вузла-вільна завіса, який поєднується із рухомою частиною Фіг. 16-17; Фіг. 20 - вигляд розрізу А-А статичної частини вузла-вільна завіса Фіг. 19; Фіг. 21 - вигляд розрізу Б-Б статичної частини вузла-вільна завіса Фіг. 19; Фіг. 22 - вигляд розрізу В-В статичної частини вузла-вільна завіса Фіг. 19; Фіг. 23 варіант (а) геометричної форми тіла - одного з елементів рухомої частини вузла-вільна завіса; Фіг. 24 варіант (б) геометричної форми тіла - одного з елементів рухомої частини вузла-вільна завіса; Фіг. 25 - варіант (в) геометричної форми тіла - одного з елементів рухомої частини вузла-вільна завіса. Вузол-вільна завіса складається з рухомої (Фіг. 1-3 або Фіг. 16-18) та, відповідної їй, статичної (Фіг. 4, або Фіг. 8, або Фіг. 19) частин. За одним з можливих варіантів конструктивного виконання рухомої частини (Фіг. 1-3) вузла, вона складається з двох тіл, кожне з яких утворено сукупністю геометричних форм: перше тіло (1) - циліндр, та друге тіло (2) - циліндр, який зрізаний площинами по двох хордах. Ще один варіант конструктивного виконання рухомої частини вузла представлено на Фіг. 16-18. У даному варіанті він складається з трьох тіл, кожне з яких утворено сукупністю геометричних форм: перше тіло (1) - циліндр, який зрізаний площинами по двох хордах; друге тіло (2) - циліндр; третє тіло (3) - циліндр, який зрізаний площинами по двох хордах. На Фіг. 23-25 представлено можливі варіанти геометричних форм тіла (2), яке входить до складу рухомої частини вузла. При цьому конкретні варіанти виконання тіл, з яких складається рухома частина вузла та їх кількість не обмежується лише тими прикладами, які наведені на Фіг. 1-3, Фіг. 16-18 та Фіг. 23-25, і можуть бути будь якої геометричної форми, або сукупності форм. Однією з умов, при цьому для досягнення технічного результату є дотримання співвідношення між розмірами D та L, а саме: L
