Статор колекторного електродвигуна змінного (постійного) струму
Формула / Реферат
Статор колекторного електродвигуна змінного (постійного) струму, що має складовий магнітопровід, виконаний із корпуса з фіксованого набору пресованих із феромагнітного порошку тороїдальних кілець і полюсів, пресованих із феромагнітного порошку, з вставленими гайками і зафіксованих на корпусі гвинтами.
Текст

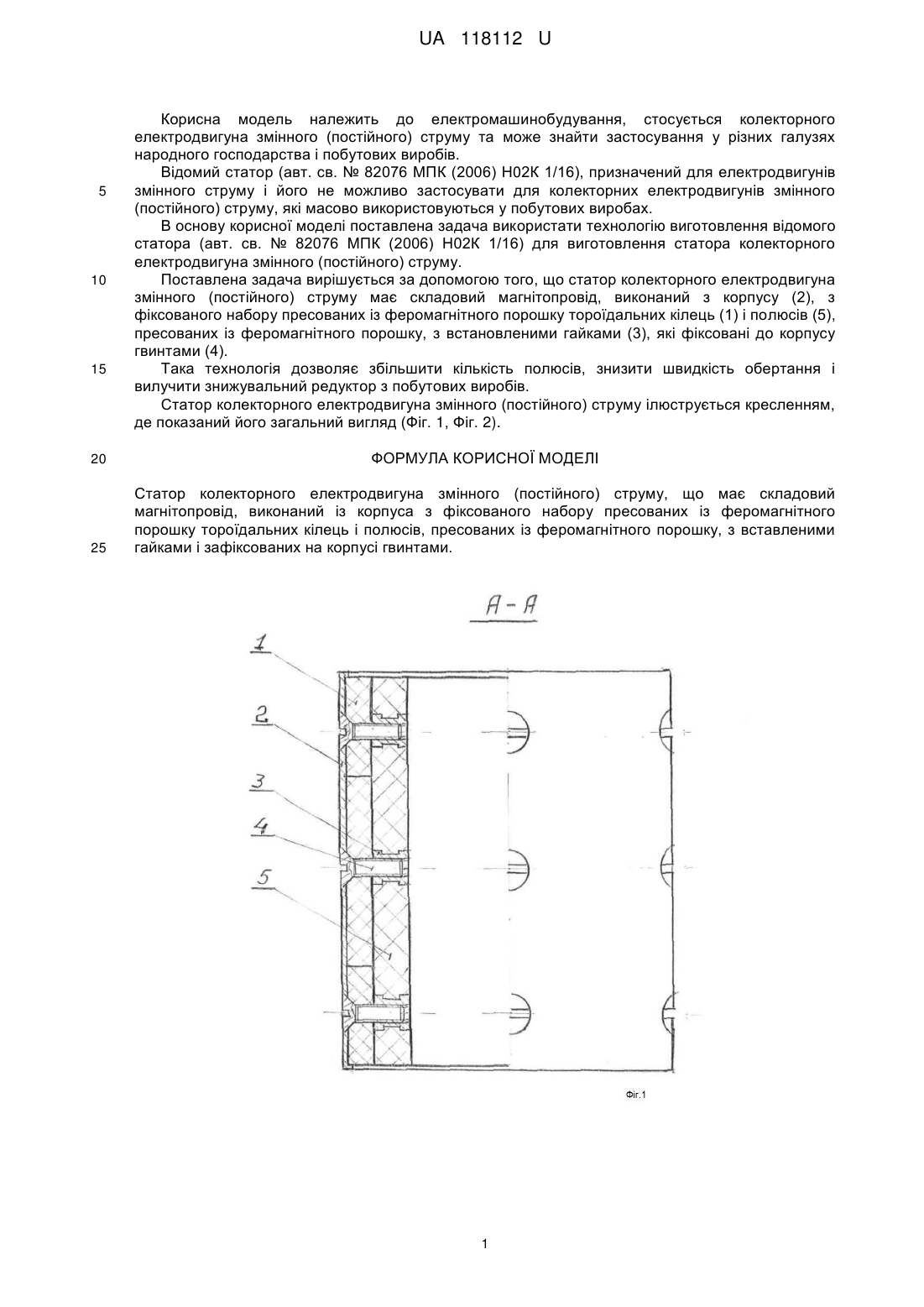

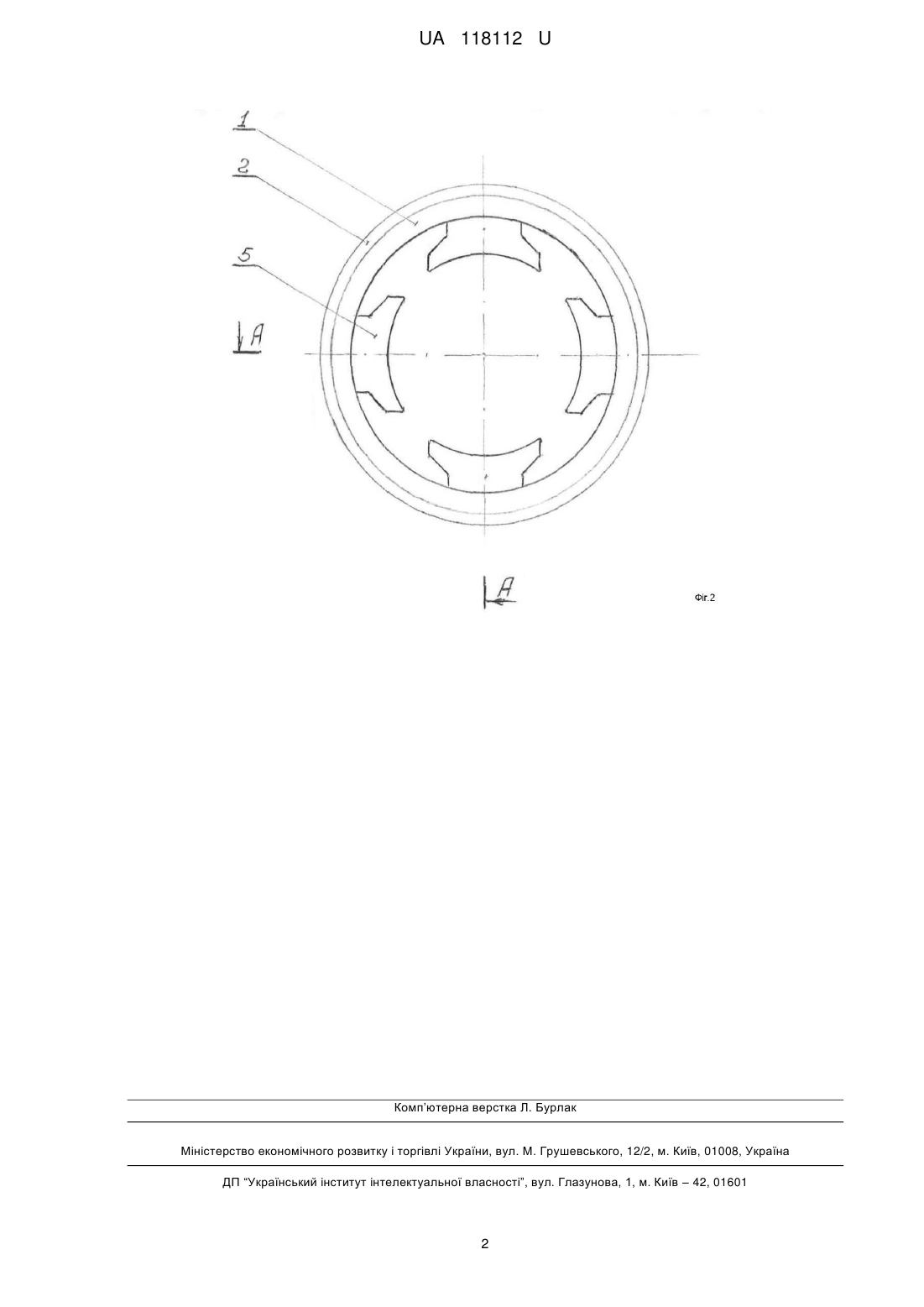

Реферат: UA 118112 U UA 118112 U 5 10 15 Корисна модель належить до електромашинобудування, стосується колекторного електродвигуна змінного (постійного) струму та може знайти застосування у різних галузях народного господарства і побутових виробів. Відомий статор (авт. св. № 82076 МПК (2006) Н02К 1/16), призначений для електродвигунів змінного струму і його не можливо застосувати для колекторних електродвигунів змінного (постійного) струму, які масово використовуються у побутових виробах. В основу корисної моделі поставлена задача використати технологію виготовлення відомого статора (авт. св. № 82076 МПК (2006) Н02К 1/16) для виготовлення статора колекторного електродвигуна змінного (постійного) струму. Поставлена задача вирішується за допомогою того, що статор колекторного електродвигуна змінного (постійного) струму має складовий магнітопровід, виконаний з корпусу (2), з фіксованого набору пресованих із феромагнітного порошку тороїдальних кілець (1) і полюсів (5), пресованих із феромагнітного порошку, з встановленими гайками (3), які фіксовані до корпусу гвинтами (4). Така технологія дозволяє збільшити кількість полюсів, знизити швидкість обертання і вилучити знижувальний редуктор з побутових виробів. Статор колекторного електродвигуна змінного (постійного) струму ілюструється кресленням, де показаний його загальний вигляд (Фіг. 1, Фіг. 2). 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Статор колекторного електродвигуна змінного (постійного) струму, що має складовий магнітопровід, виконаний із корпуса з фіксованого набору пресованих із феромагнітного порошку тороїдальних кілець і полюсів, пресованих із феромагнітного порошку, з вставленими гайками і зафіксованих на корпусі гвинтами. 1 UA 118112 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: H02K 1/16
Мітки: колекторного, струму, постійного, електродвигуна, змінного, статор
