Завіса

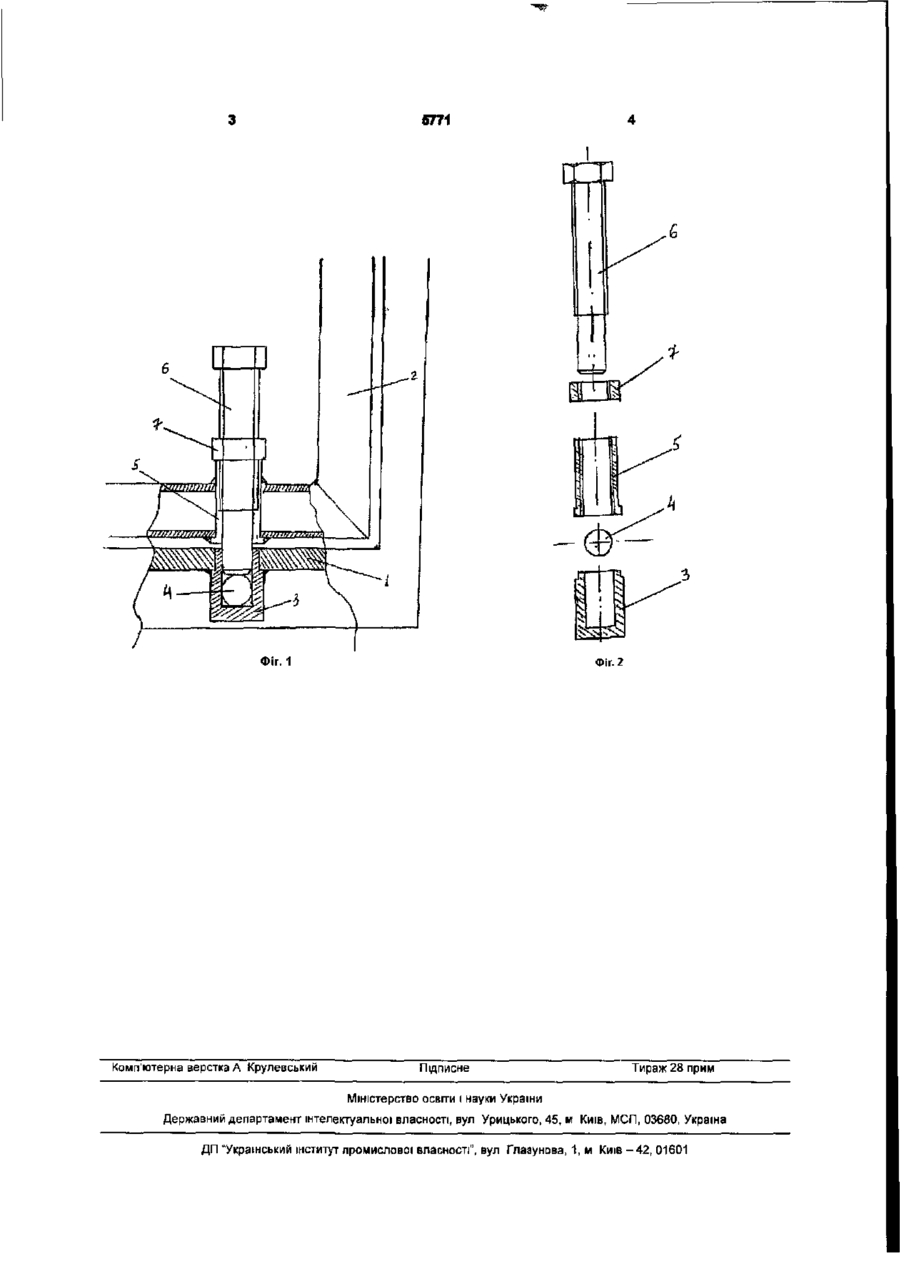

Завіса, що складається з двох частин, з час тини, яка прикріплена до швелера коробки, та частини, яка прикріплена до дверей, яка відрізняється тим, що частина, яка прикріплена до швелера коробки, являє собою металевий стакан, в середині якого розміщена металева кулька, а частина, яка прикріплена до дверей, являє собою металеву різьбову втулку, в яку вставлений болт з гайкою, болт містить різьбу для гайки та проточку для можливості вільного входження в стакан. Корисна модель стосується залізних виробів, зокрема завіс і може бути використана для навішування дверей,зокрема броньованих Відома завіса для навішування дверей [Заявка ФРН №2549980, Кл. E05D7/14, публ. 1977 p.], яка складається з Г-подібної" плити ввареної у швелер коробки та прямокутної плити звареної з стінкою дверей Між плитами зроблений паралельний отвір, в який вставлений палець, зафіксований шпилькою. Недоліком цієї завіси є неможливість регулювання точності установки дверей по вертикалі. В основу корисної моделі поставлене завдання змінити конструкцію завіси забезпечивши можливість регулювання точності установки дверей по вертикалі Поставлене завдання досягається тим, що завіса, яка складається з двох частин, з частини, яка прикріплена до швелера коробки та частини, яка прикріплена до дверей, згідно з корисною моделлю, частина, яка прикріплена до швелера коробки являє собою металевий стакан, в середині якого розміщена металева кулька, а частина, яка прикріплена до дверей, являє собою металеву різьбову втулку, в яку вставлений болт з гайкою, болт містить різьбу для гайки, та проточку для можливості вільного входження в стакан. Така конструкція завіси, завдяки наявності бо лта з гайкою, дає можливість опускати та піднімати завісу для регулювання точності установки дверей по вертикалі, а також, завдяки наявності в стакані кульки, може обертатися в середині дверного прольоту. На Фіг 1 зображена завіса в зібраному вигляді, розріз; на Фіг.2 - це ж в розібраному вигляді. Завіса складається з двох частин, з частини, яка прикріплена до швелера 1 коробки та частини, яка прикріплена до дверей 2. Частина, яка прикріплена до швелера 1 коробки являє собою металевий стакан 3, в середині якого розміщена металева кулька 4. Частина, яка прикріплена до дверей 2, являє собою металеву різьбову втулку 5, в яку вставлений болт 6 з гайкою 7, болт 6 містить різьбу для гайки 7, та проточку для можливості вільного входження в стакан З Завісу використовують таким чином До швелера 1 коробки приварюють стакан 3 та вкладають в нього кульку 4. В раму дверей 2 вварюють різьбову втулку 5, в яку закручують болт 6 Стакан 3 і втулку 5 встановлюють паралельно одна одній таким чином, щоб болт 6 проточкою входив у стакан 3 з кулькою 4. Закручуючи гайку 7 регулюють зазор між дверима 2 і швелером 1 Двері з запропонованою завісою можуть відкриватися на 120°, що є зручним при використанні. 1 ю 5771 Фіг. 1 Комп'ютерна верстка Л Крулевський Фіг. 2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСЛ, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
