Спосіб імітації роботи зварювального поста

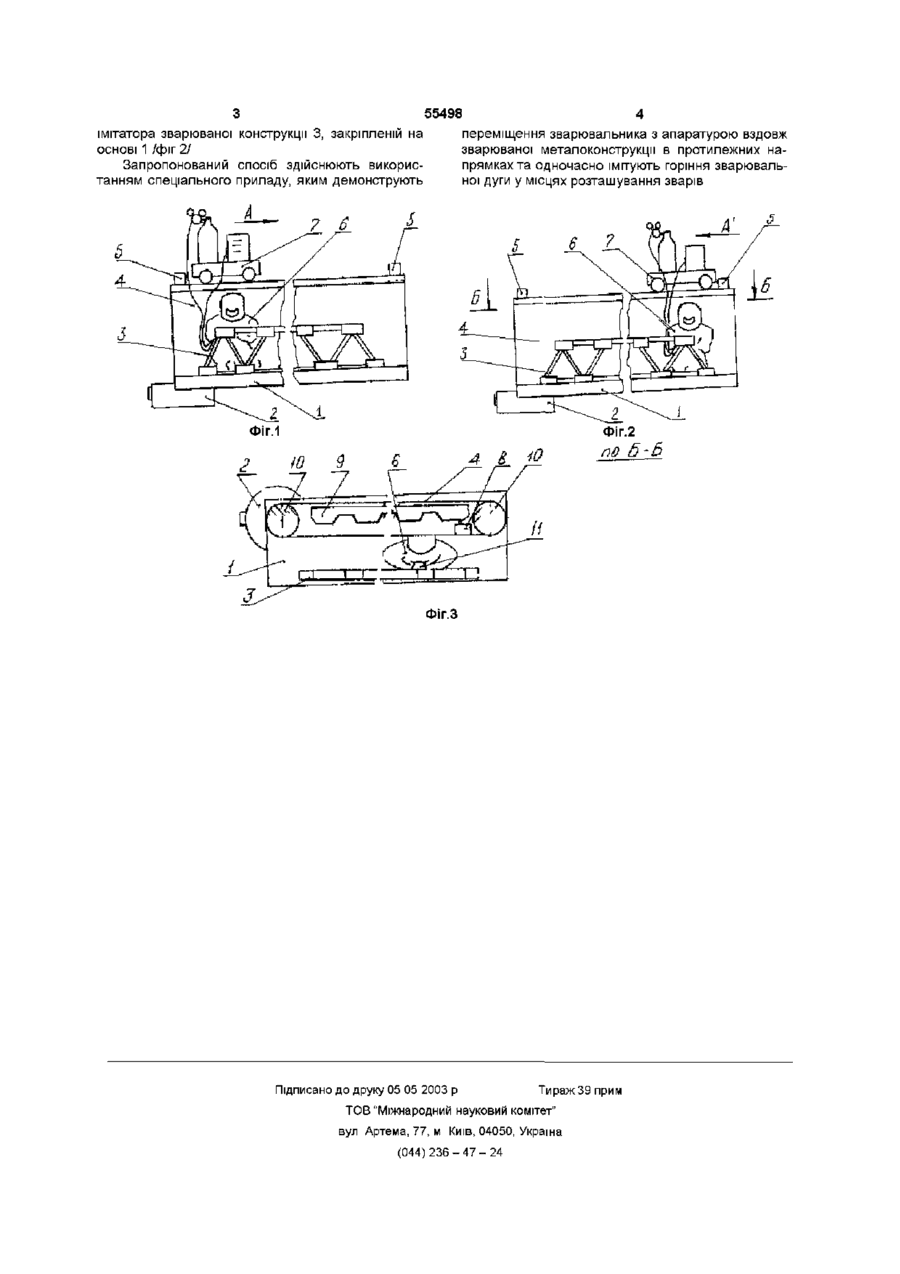

Спосіб імітації роботи зварювального поста, який характеризується тим, що за допомогою рушія надають рух взаємозв'язаним елементам, які імітують електрозварювальника зі спорядженим електродотримачем, візок з установленими на ньому зварювальним апаратом і балоном з інертним газом, а також імітатор горіння зварювальної дуги з джерелом пульсуючого іскріння вздовж імітатора зварюваної конструкції, причому запалюють та гасять пульсуючий імітатор горіння зварювальної дуги послідовно у місцях розташування ВІДПОВІДНО початку та закінчення кожного зі зварювальних швів імітатора металоконструкції, після чого взаємозв'язані елементи переміщують у зворотному напрямку і послідовно повторюють імітацію процеса зварювання елементів металоконструкції Винахід стосується питань навчання робітника на зварювальному посту, а саме - до способів демонстрування переміщень електрозварювальника та зварювальної апаратури вздовж зварової конструкції з імітацією виконання процесу зварювання на пересувному зварювальному посту Відомим Є спосіб демонстрування зміни просторових положень взаємозв'язаних імітуючих елементів під дією зв'язаного з ними рушія /И И Плита - "Учебний прибор для демонстрации работы механизма" - а с СССР №642762/ Недоліком відомого способу є неможливість демонстрування пересувного зварювального поста в дії В основу винаходу поставлено задачу удосконалення відомого способу шляхом навчання роботи електрозварювальника на пересувному зварювальному пості з імітацією горіння зварювальної дуги в місцях розташування зварів елементів металоконструкції Задачу вирішують наданням за допомогою рушія рухомим взаємозв'язаним елементам, імітуючим електрозварювальника зі спорядженим електродотримачем, візок з установленими на ньому зварювальним апаратом і балоном з інертним газом, а також імітатору горіння зварювальної дуги з джерелом пульсуючого іскріння послідовних переміщень в обидвох протилежних напрямках вздовж імітатора зварювальної конструкції, при чому запалюють та гасять пульсуючий імітатор горіння зварювальної дуги послідовно у місцях розташу вання ВІДПОВІДНО початка та закінчення кожного зі зварів імітатора металоконструкції, після чого рухомі імітуючі елементи переміщують у зворотному напрямку і послідовно повторюють імітацію процеса зварювання елементів металоконструкції На фіг 1 показано загальний вигляд щодо розташування елементів імітуючих рухомий зварювальний пост під час виконання процесу зварювання за напрямком "А", на фіг 2 - теж саме під час зварювання за напрямком "А1", на фіг 3 - схема взаємозв'язку рухомих елементів, зокрема вимикача імітатора горіння зварювальної дуги з нерухомою кулачковою рейкою /переріз по "Б-Б" на фіг 2/ Елемент 4, виконаний у вигляді безкрайньої стрічки, із закріпленим на ньому муляжом зварювальника 6 з імітатором горіння дуги 11, візком 7 зі зварювальною апаратурою та вимикачем 8 /фіг 1 фіг 3/ перемішують обертанням ролика 10, жорстко з'єднаного із закріпленим на основі 1 двохфазним двигуном 2 При цьому контакт вимикача 8 приводять у взаємодію з кулачковою рейкою 9, жорстко закріпленою на основі 1 /фіг 3/ Спрацьовуванням цього вимикача замикають електричний ланцюг імітатора горіння зварювальної дуги /11/ Переміщення припиняють по досягненні крайнього положення візком 7, яким натискують на контакт вимикача 5, котрим змінюють напрям обертів двигуна 2 та зв'язаного з ним валика 10 Цим викликають переміщення стрічки 4 з муляжом зварювальника 6 з імітатором звалювальної дуги 11, візком 7 та вимикачем 8 у зворотному напрямку вздовж О 00 ю ю 55498 імітатора зварюваної конструкції 3, закріпленій на основі 1 /фіг 2/ Запропонований спосіб здійснюють використанням спеціального приладу, яким демонструють переміщення зварювальника з апаратурою вздовж зварюваної металоконструкції в протилежних напрямках та одночасно імітують горіння зварювальної дуги у місцях розташування зварів Фіг.З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
