Куксоприймач

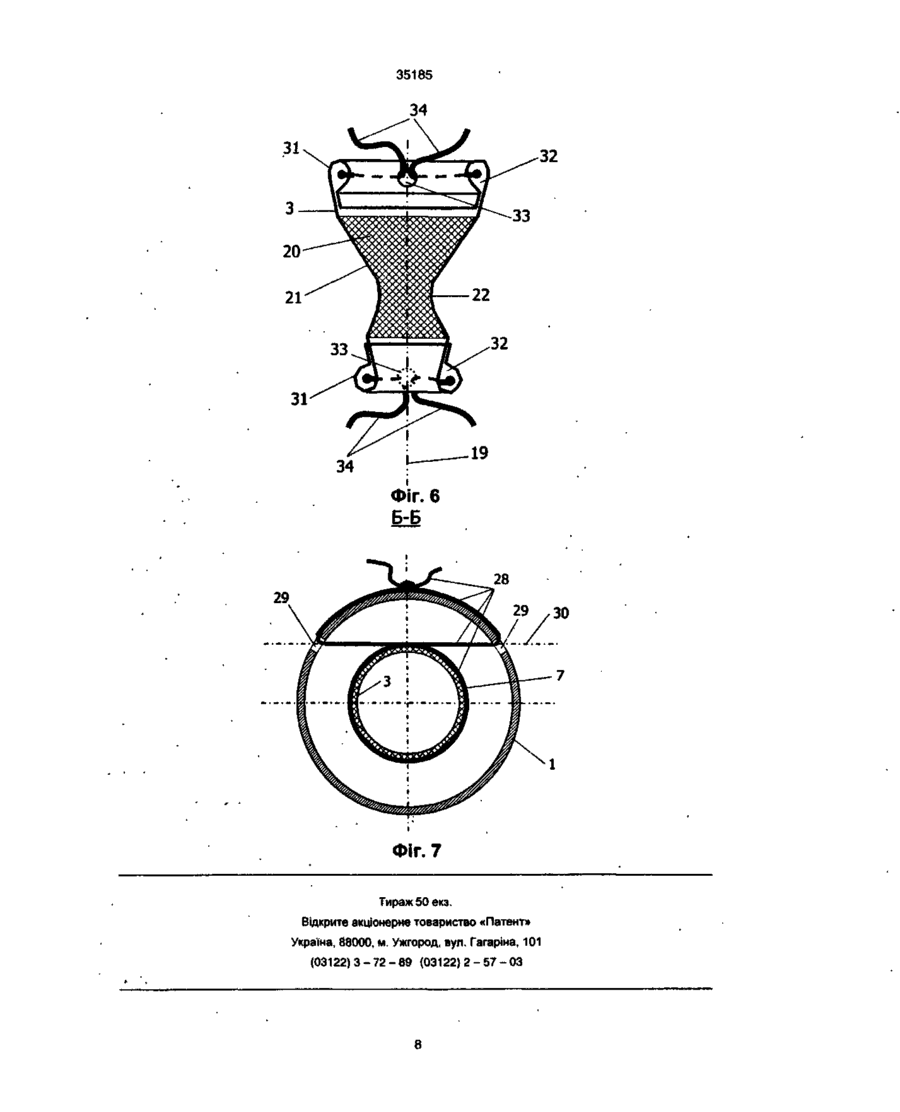

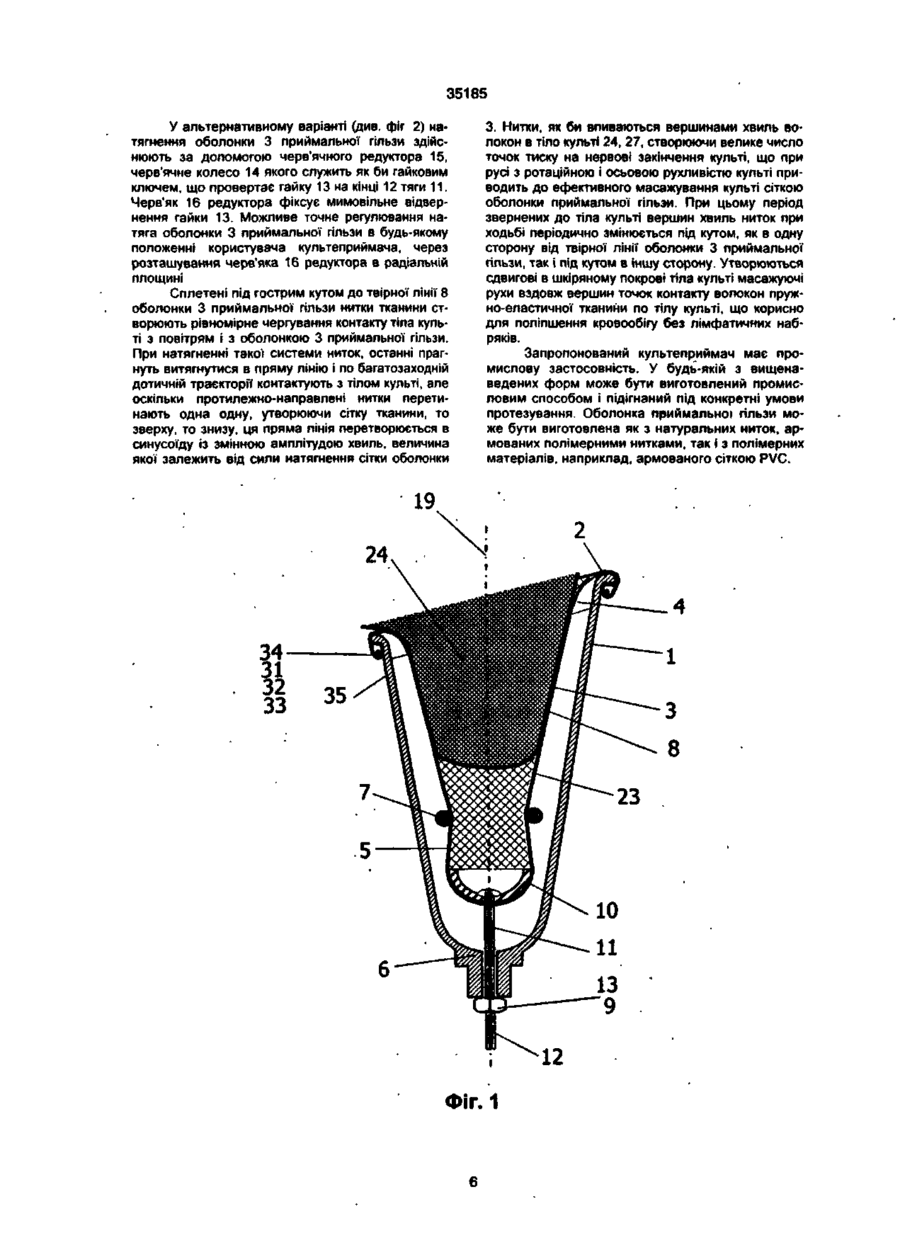

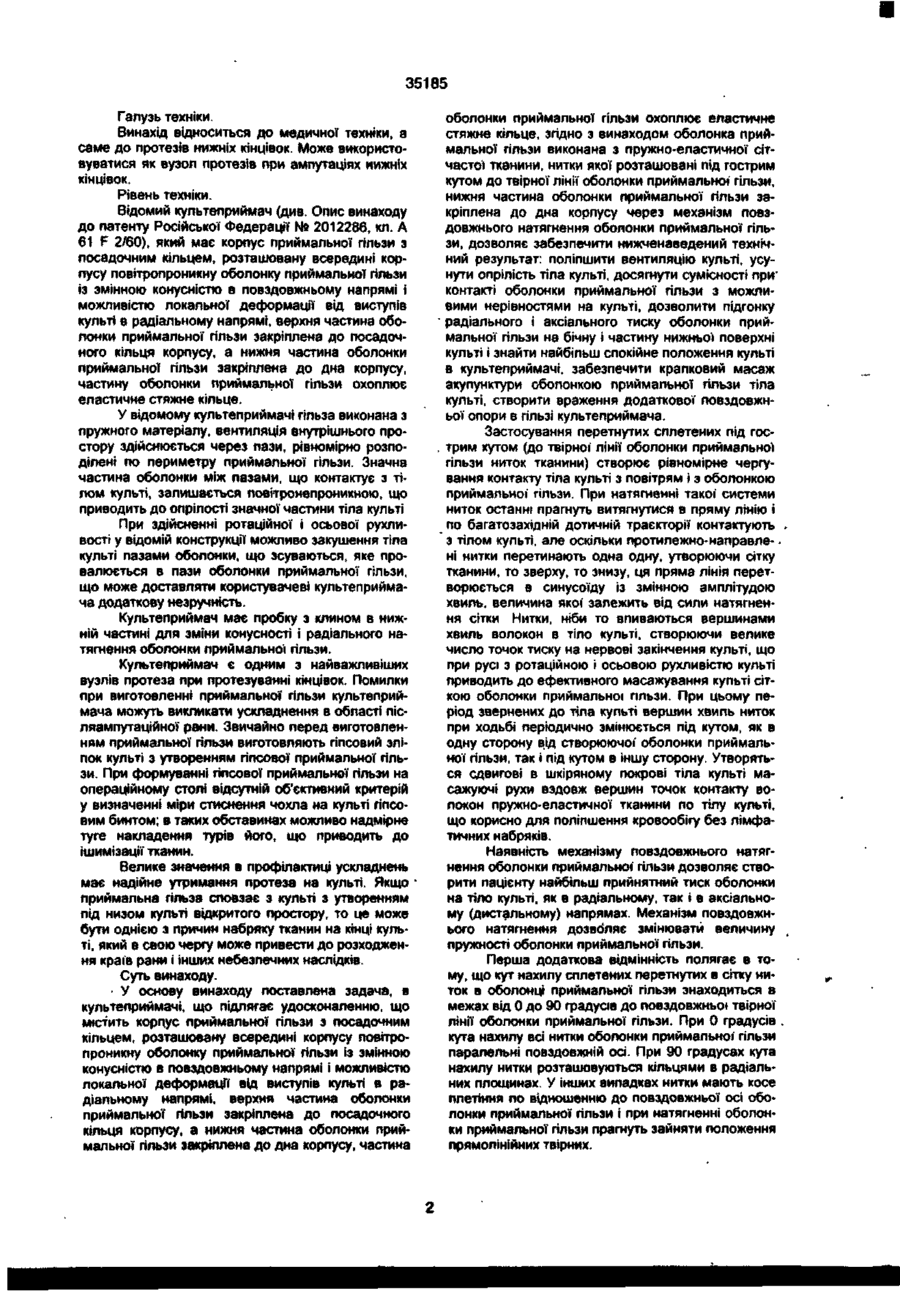

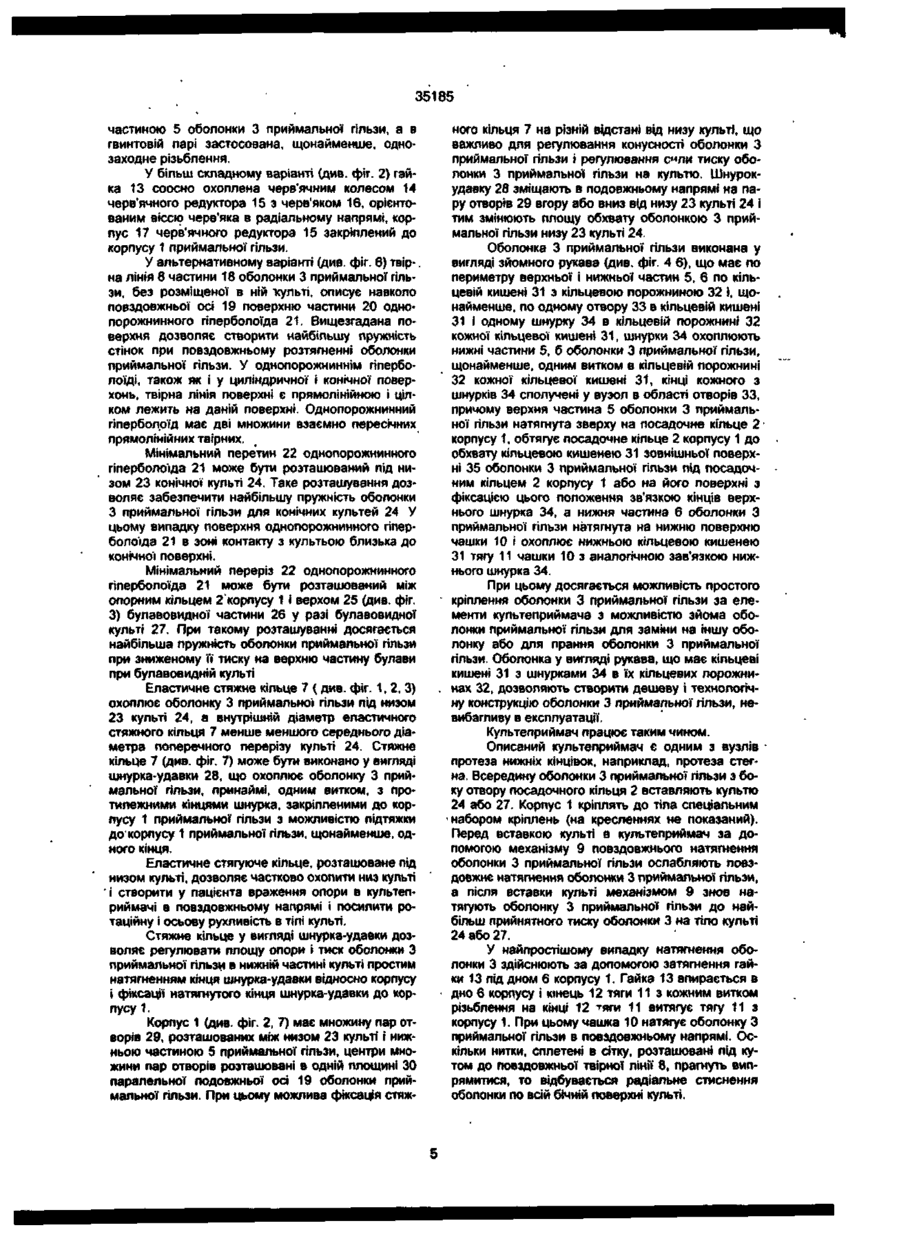

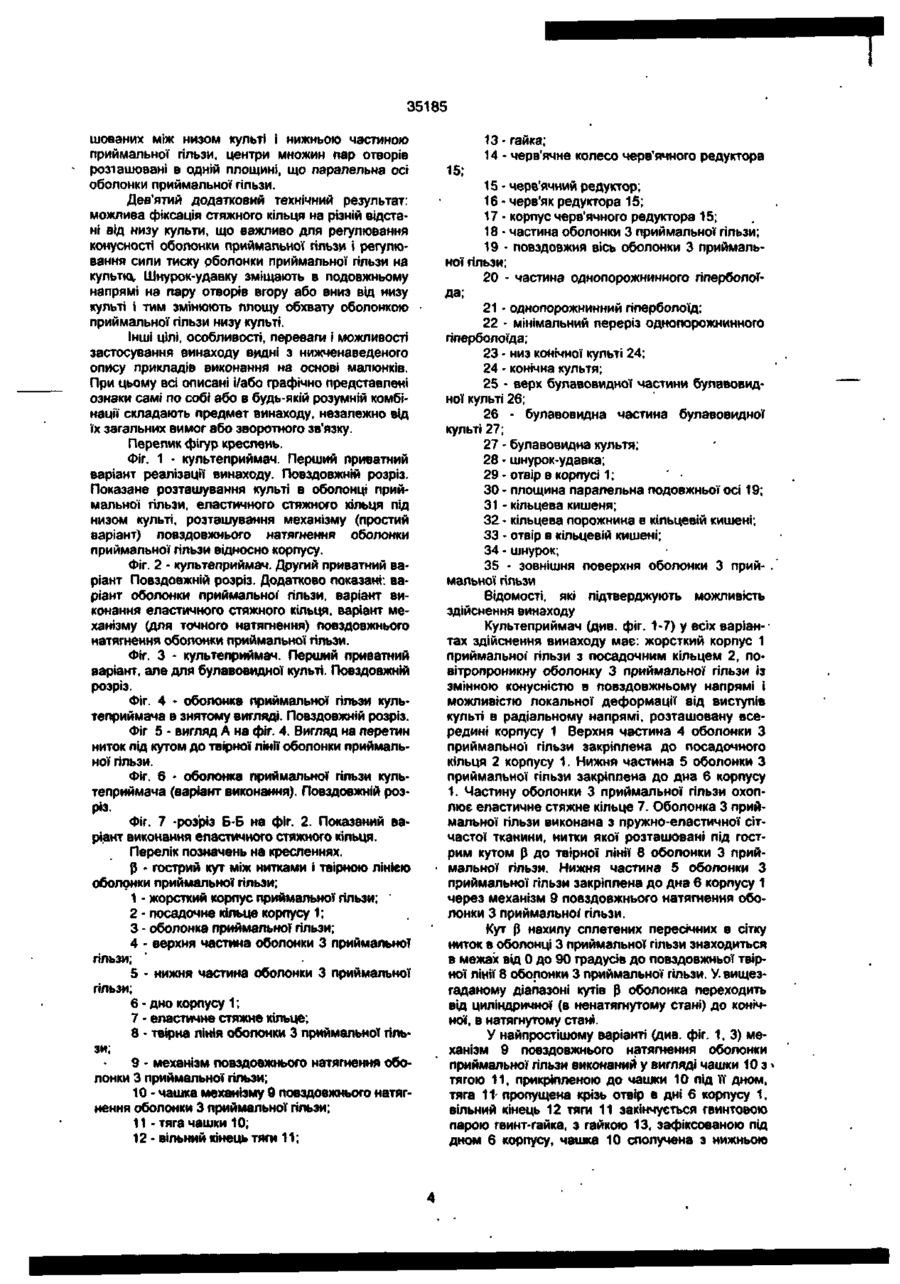

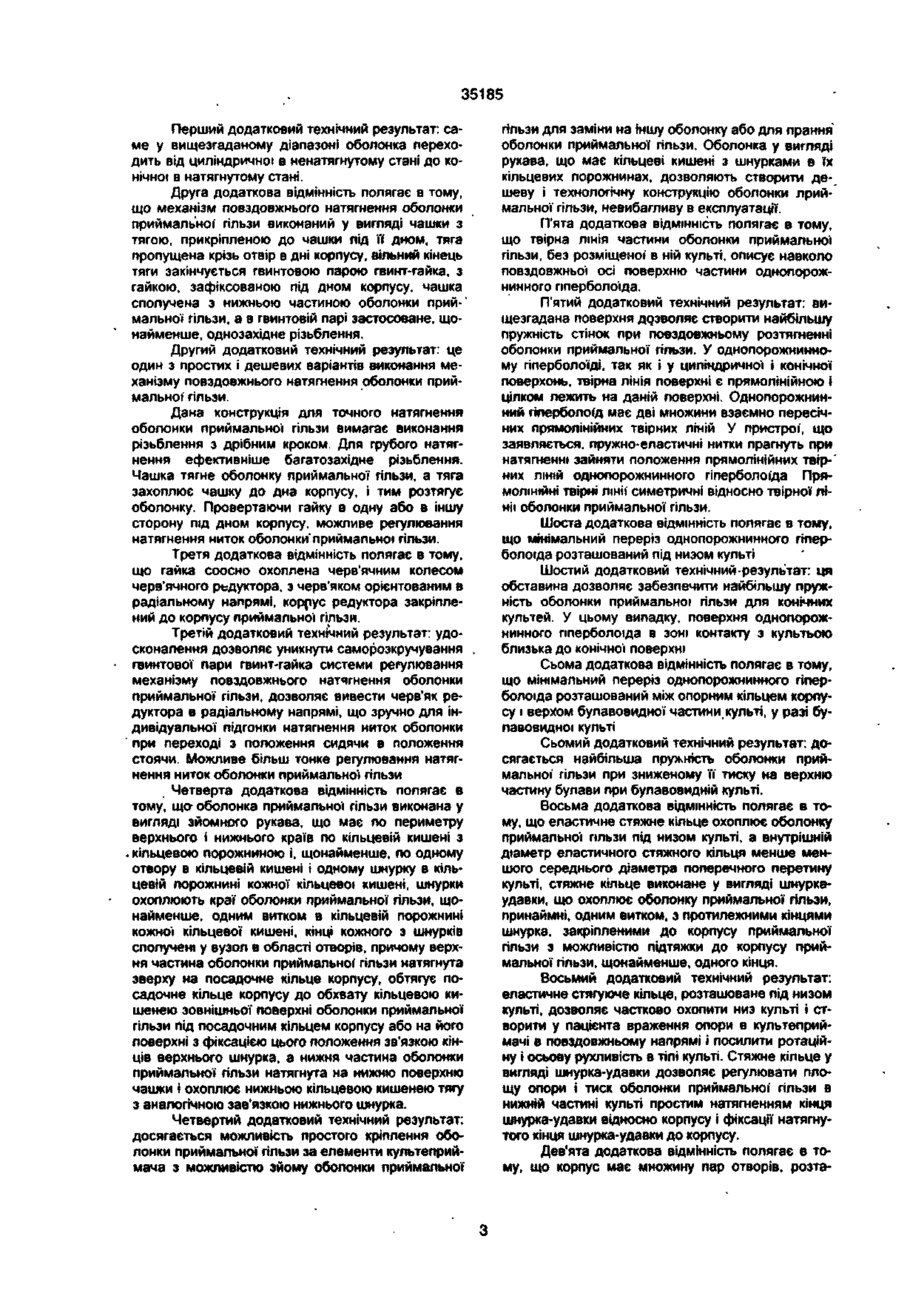

1. Культеприймач, що містить корпус приймальної гільзи з посадочним кільцем, повітропроникну оболонку приймальної гільзи із змінною конусністю в повздовжньому напрямі і можливістю локальної деформації від виступів культі в t радіальному напрямі, розташовану всередині корлусу, верхня частина оболонки приймальної' гільзи закріплена до посадочного кільця корпусу, а нижня частина оболонки Приймальної гільзи закріплена до дна корпусу, частину оболонки приймальної гільзи охоплює еластичне стяжне кільце, який відрізняється тим, що оболонка приймальної гільзи виконана з пружно-еластичної сітчастої тканини, нитки якої розташовані під гострим кутом до твірної лінії оболонки приймальної гільзи, нижня частина оболонки приймальної гільзи закріплена до дна корпусу через механізм повздовжнього натягнення оболонки приймальної гільзи. 2. Культеприймач по п. 1, який відрізняється тим, що кут нахилу сплетених перетнутих в сітку ниток в оболонці приймальної гільзи знаходиться в межах від 0 до 90 градусів до повздовжньої твірної лінії оболонки приймальної гільзи. 3. Культеприймач по п. 1. який відрізняється тим, що механізм повздовжнього натягнення оболонки приймальної гільзи виконаний у вигляді чашки з тягою, прикріпленою до чашки під її дном, тяга пропущена крізь отвір в дні корпусу, вільний кінець тяги закінчується гвинтовою парою гвинт-гайка, з гайкою, зафіксованою під дном корпусу, чашка сполучена з нижньою частиною оболонки приймальної гільзи, а в гвинтовій парі застосовано, щонайменше, однозахідне різьблення. 4. Культелриймач по п. З, який відрізняється тим, що гайка соосно охоплена черв'ячним колесом черв'ячного редуктора, з черв'яком орієнтованим в радіальному напрямі, корпус редуктора закріплений до корпусу приймальної гільзи. 5. Культеприймач по п.З і п.4, який відрізняється тим, що оболонка приймальної гільзи виконана у вигляді зйомного рукава, що має по периметру верхнього і нижнього країв по кільцевій кишені з кільцевою порожниною і, щонайменше, по одному отвору в кільцевій кишені і одному шнурку в кільцевій порожнині кожної кільцевої кишені, шнурки охоплюють краї оболонки приймальної гільзи, щонайменше, одним витком в кільцевій порожнині кожної кільцевої кишені, кінці кожного з шнурків сполучені у вузол в області отворів, причому верхня частина оболонки приймальної гільзи натягнута зверху на посадочне кільце корпусу, обтягує посадочне кільце корпусу до обхвату кільцевою кишенею зовнішньої поверхні оболонки приймальної гільзи п.ід прсадочним кільцем корпусу або на його поверхні з фіксацією цього положення зв'язкою кінців верхнього шнурка, а нижня частина оболонки приймальної гільзи натягнута на нижню поверхню чашки і охоплює нижньою кільцевою кишенею тягу з аналогічною зав'язкою нижнього шнурка. 6. Культеприймач по п. 1, який відрізняється тим, що твірна лінія частини оболонки приймальної гільзи, без розміщеної в ній культі, описує навколо повздовжньої осі поверхню частини однопорожнинного гіперболоїда. 7. Культеприймач по п. 6, який відрізняється тим, що мінімальний переріз однопорожнинного гіперболоїда розташований під низом культі. 8. Культеприймач по п. 6, який відрізняється тим, що мінімальний переріз однопорожнинного гіперболоїда розташований між опорним кільцем корпусу і верхом булавовидної частини культі, у разі булавовидної культі. 9. Культеприймач по п. 1, який відрізняється тим, що еластичне стяжне кільце охоплює оболонку приймальної гільзи під низом культі, а внутрішній діаметр еластичного стяжного кільця менше меншого середнього діаметра поперечного перетину культі, стяжне кільце виконане у вигляді шнуркаудавки, що охоплює оболонку приймальної гільзи, .принаймні, одним аитком, з протилежними кінцями шнурка, закріпленими до корпусу приймальної гільзи з можливістю підтяжки до корпусу приймальної гільзи, щонайменше, одного кінця. 10. Культеприймач по п. 9, який відрізняється тим, що корпус має множину пар отворів, розташованих між низом культі і нижньою частиною приймальної гільзи, центри множин пар отворів розташовані в одній площині, що паралельна осі оболонки приймальної гільзи. ш 00 СО < оГ 35185 Галузь техніки. Винахід відноситься до медичної техніки, а саме до протезів нижніх кінцівок. Може використовуватися як вузол протезів при ампутаціях нижніх кінцівок. Рівень техніки. Відомий культеприймач (див. Опис винаходу до патенту Російської Федерації Ne 2012286, кл. А 61 F 2/60), який має корпус приймальної гільзи з посадочним кільцем, розташовану всередині корпусу повітропроникну оболонку приймальної гільзи із змінною конусністю в повздовжньому напрямі і можливістю локальної деформації від виступів культі в радіальному напрямі, верхня частина оболонки приймальної гільзи закріплена до посадочного кільця корпусу, а нижня частина оболонки приймальної гільзи закріплена до дна корпусу, частину оболонки приймальної гільзи охоплює еластичне стяжне кільце. У відомому культелриймачі гільза виконана з пружного матеріалу, вентиляція внутрішнього простору здійснюється через пази, рівномірно розподілені по периметру приймальної гільзи. Значна частина оболонки між пазами, що контактує з тілом культі, залишається повітронепроникною, що приводить до опрілості значної частини тіла культі При здійсненні ротаційної і осьової рухливості у відомій конструкції можливо закушення тіла культі пазами оболонки, що зсуваються, яке провалюється в лази оболонки приймальної гільзи, що може доставляти користувачеві культеприймача додаткову незручність. Культеприймач має пробку з клином в нижній частині для зміни конусності і радіального натягнення оболонки приймальної гільзи. Культеприймач є одним з найважливіших вузлів протеза при протезуванні кінцівок. Помилки при виготовленні приймальної гільзи культеприймача можуть викликати ускладнення в області післяампутаційної рани. Звичайно перед виготовленням приймальної гільзи виготовляють гіпсовий зліпок культі з утворенням гіпсової приймальної гільзи. При формуванні гіпсової приймальної гільзи на операційному столі відсутній об'єктивний критерій у визначенні міри стиснення чохла на культі гіпсовим бинтом; в таких обставинах можливо надмірне туге накладення турів його, що приводить до ішимізації тканин. Велике значення в профілактиці ускладнень має надійне утримання протеза на культі. Якщо ' приймальна гільза сповзає з культі з утворенням під низом культі відкритого простору, то це може бути однією з причин набряку тканин на кінці культі, який в свою чергу може привести до розходження країв рани і інших небезпечних наслідків. Суть винаходу. - У основу винаходу поставлена задача, в культеприймачі, що підлягає удосконаленню, що містить корпус приймальної гільзи з посадочним кільцем, розташовану всередині корпусу повітропроникну оболонку приймальної гільзи із змінною конусністю в повздовжньому напрямі і можливістю локальної деформації від виступів культі в радіальному напрямі, верхня частина оболонки приймальної гільзи закріплена до посадочного кільця корпусу, а нижня частина оболонки приймальної гільзи закріплена до дна корпусу, частина оболонки приймальної гільзи охоплює еластичне стяжне кільце, згідно з винаходом оболонка приймальної гільзи виконана з пружно-еластичної сітчастої тканини, нитки якої розташовані під гострим кутом до твірної лінії оболонки приймальної гільзи, нижня частина оболонки приймальної гільзи закріплена до дна корпусу через механізм повздовжнього натягнення оболонки приймальної гільзи, дозволяє забезпечити нижченаведений технічний результат: поліпшити вентиляцію культі, усунути опрілість тіла культі, досягнути сумісності при' контакті оболонки приймальної гільзи з можливими нерівностями на культі, дозволити підгонку радіального і аксіального тиску оболонки приймальної гільзи на бічну і частину нижньої поверхні культі і знайти найбільш спокійне положення культі в культеприймачі, забезпечити крапковий масаж акупунктури оболонкою приймальної гільзи тіла культі, створити враження додаткової повздовжньої опори в гільзі культеприймача. Застосування перетнутих сплетених під гос. трим кутом (до твірної лінії оболонки приймальної гільзи ниток тканини) створює рівномірне чергування контакту тіла культі з повітрям і з оболонкою приймальної гільзи. При натягненні такої системи ниток останні прагнуть витягнутися в пряму лінію і по багатозахідній дотичній траєкторії контактують з тілом культі, але оскільки протилежно-направле- ні нитки перетинають одна одну, утворюючи сітку тканини, то зверху, то знизу, ця пряма лінія перетворюється в синусоїду із змінною амплітудою хвиль, величина якої залежить від сили натягнення сітки Нитки, ніби то впиваються вершинами хвиль волокон в тіло культі, створюючи велике число точок тиску на нервові закінчення культі, що при русі з ротаційною і осьовою рухливістю культі приводить до ефективного масажування культі сіткою оболонки приймальної гільзи. При цьому період звернених до тіла культі вершин хвиль ниток при ходьбі періодично змінюється під кутом, як в одну сторону від створюючої оболонки приймальної гільзи, так і під кутом в іншу сторону. Утворяться сдвигові в шкіряному покрові тіла культі масажуючі рухи вздовж вершин точок контакту волокон пружно-еластичної тканини по тілу культі, що корисно для поліпшення кровообігу без лімфатичних набряків. Наявність механізму повздовжнього натягнення оболонки приймальної гільзи дозволяє створити пацієнту найбільш прийнятний тиск оболонки на тіло культі, як в радіальному, так і в аксіальному (дистальному) напрямах. Механізм повздовжнього натягнення дозволяє змінювати величину пружності оболонки приймальної гільзи. Перша додаткова відмінність полягає в тому, що кут нахилу сплетених перетнутих в сітку ниток в оболонці приймальної гільзи знаходиться в межах від 0 до 90 градусів до повздовжньої твірної лінії оболонки приймальної гільзи. При 0 градусів кута нахилу всі нитки оболонки приймальної гільзи паралельні повздовжній осі. При 90 градусах кута нахилу нитки розташовуються кільцями в радіальних площинах. У інших випадках нитки мають косе плетіння по відношенню до повздовжньої осі оболонки приймальної гільзи і при натягненні оболонки приймальної гільзи прагнуть зайняти положення прямолінійних твірних. 35185 Перший додатковий технічний результат: саме у вищезгаданому діапазоні оболонка переходить від циліндричної в ненатягнутому стані до конічної в натягнутому стані. Друга додаткова відмінність полягає в тому, що механізм повздовжнього натягнення оболонки приймальної гільзи виконаний у вигляді чашки з тягою, прикріпленою до чашки під її дном, тяга пропущена крізь отвір в дні корпусу, вільний кінець тяги закінчується гвинтовою парою гвинт-гайка, з гайкою, зафіксованою під дном корпусу, чашка спопучена з нижньою частиною оболонки прий-' мальної гільзи, а в гвинтовій парі застосоване, щонайменше, однозахідне різьблення. Другий додатковий технічний результат: це один з простих і дешевих варіантів виконання механізму повздовжнього натягнення оболонки приймальної гільзи. Дана конструкція для точного натягнення оболонки приймальної гільзи вимагає виконання різьблення з дрібним кроком. Для грубого натягнення ефективніше багатозахідне різьблення. Чашка тягне оболонку приймальної гільзи, а тяга захоплює чашку до дна корпусу, і тим розтягує оболонку. Провертаючи гайку в одну або в іншу сторону під дном корпусу, можливе регулювання натягнення ниток оболонки'приймальної гільзи. Третя додаткова відмінність полягає в тому, що гайка соосно охоплена черв'ячним колесом черв'ячного редуктора, з черв'яком орієнтованим в радіальному напрямі, корпус редуктора закріплений до корпусу приймальної гільзи. Третій додатковий технічний результат: удосконалення дозволяє уникнути саморозкручування . гвинтової пари гвинт-гайка системи регулювання механізму повздовжнього натягнення оболонки приймальної гільзи, дозволяє вивести черв'як редуктора в радіальному напрямі, що зручно для індивідуальної підгонки натягнення ниток оболонки при переході з положення сидячи в положення стоячи. Можливе більш тонке регулювання натягнення ниток оболонки приймальної гільзи Четверта додаткова відмінність полягає в тому, що- оболонка приймальної гільзи виконана у вигляді зйомного рукава, що має по периметру верхнього і нижнього країв по кільцевій кишені з . кільцевою порожниною і, щонайменше, по одному отвору в кільцевій кишені і одному шнурку в кільцевій порожнині кожної кільцевої кишені, шнурки охоплюють краї оболонки приймальної гільзи, щонайменше, одним витком в кільцевій порожнині кожної кільцевої кишені, кінці кожного з шнурків сполучені у вузол в області отворів, причому верхня частина оболонки приймальної гільзи натягнута зверху на посадочне кільце корпусу, обтягує посадочне кільце корпусу до обхвату кільцевою кишенею зовнішньої поверхні оболонки приймальної гільзи під посадочним кільцем корпусу або на його поверхні з фіксацією цього положення зв'язкою кінців верхнього шнурка, а нижня частина оболонки приймальної гільзи натягнута на нижню поверхню чашки і охоплює нижньою кільцевою кишенею тягу з аналогічною зав'язкою нижнього шнурка. Четвертий додатковий технічний результат: досягається можливість простого кріплення оболонки приймальної гільзи за елементи культеприймача з можливістю зйому оболонки приймальної гільзи для заміни на іншу оболонку або для прання оболонки приймальної гільзи. Оболонка у вигляді рукава, що має кільцеві кишені з шнурками в їх кільцевих порожнинах, дозволяють створити дешеву і технологічну конструкцію оболонки лриймальної гільзи, невибагливу в експлуатації. П'ята додаткова ВІДМІННІСТЬ полягає в тому, що твірна лінія частини оболонки приймальної гільзи, без розміщеної в ній культі, описує навколо повздовжньої осі поверхню частини однопорожнинного гіперболоїда. П'ятий додатковий технічний результат: вищезгадана поверхня дозволяє створити найбільшу пружність стінок при повздовжньому розтягненні оболонки приймальної гільзи. У однопорожнинному гіперболоїді, так як і у циліндричної і конічної поверхонь, твірна лінія поверхні є прямолінійною і цілком лежить на даній поверхні. Однопорожнинний гіперболоїд має дві множини взаємно пересічних прямолінійних твірних ліній У пристрої, що заявляється, пружно-епастичні нитки прагнуть при натягненні зайняти положення прямолінійних твір-' них ліній однопорожнинного гіперболоїда Прямолінійні твірні лінії симетричні відносно твірної лінії оболонки приймальної гільзи. Шоста додаткова відмінність полягає в тому, що мінімальний переріз однопорожнинного гіперболоїда розташований під низом культі Шостий додатковий технічний-результат: ця обставина дозволяє забезпечити найбільшу пружність оболонки приймальної гільзи для конічних культей. У цьому випадку, поверхня однопорожнинного гіперболоїда в зоні контакту з культьою близька до конічної поверхні Сьома додаткова відмінність полягає в тому, що мінімальний переріз однопорожнинного гіперболоїда розташований між опорним кільцем корпусу і верхом булавовидної частини культі, у разі булавовидної культі Сьомий додатковий технічний результат: досягається найбільша пружність оболонки приймальної гільзи при зниженому її тиску на верхню частину булави при булавовидній культі. Восьма додаткова відмінність полягає в тому, що еластичне стяжне кільце охоплює оболонку приймальної гільзи під низом культі, а внутрішній діаметр еластичного стяжного кільця менше меншого середнього діаметра поперечного перетину культі, стяжне кільце виконане у вигляді шнуркаудавки, що охоплює оболонку приймальної гільзи, принаймні, одним витком, з протилежними кінцями шнурка, закріпленими до корпусу приймальної гільзи з можливістю підтяжки до корпусу приймальної гільзи, щонайменше, одного кінця. Восьмий додатковий технічний результат: еластичне стягуюче кільце, розташоване під низом культі, дозволяє частково охопити низ культі і створити у пацієнта враження опори в культеприймачі в повздовжньому напрямі і посилити ротаційну і осьову рухливість в тілі культі. Стяжне кільце у вигляді шнурка-удавки дозволяє регулювати площу опори і тиск оболонки приймальної гільзи в нижній частині культі простим натягненням кінця шнурка-удавки відносно корпусу і фіксації натягнутого кінця шнурка-удавки до корпусу. Дев'ята додаткова відмінність полягає в тому, що корпус має множину пар отворів, розта 35185 шованих між низом культі і нижньою частиною приймальної гільзи, центри множин пар отворів розташовані в одній площині, що паралельна осі оболонки приймальної гільзи. Дев'ятий додатковий технічний результат: можлива фіксація стяжного кільця на різній відстані від низу культи, що важливо для регулювання коиусності оболонки приймальної гільзи і регулювання сили тиску оболонки приймальної гільзи на культю* Шнурок-удавку зміщають в подовжньому напрямі на пару отворів вгору або вниз від низу культі і тим змінюють площу обхвату оболонкою приймальної гільзи низу культі. Інші цілі, особливості, переваги і можливості застосування винаходу видні з нижченаведеного опису прикладів виконання на основі малюнків. При цьому всі описані і/або графічно представлені ознаки самі по собі або в будь-якій розумній комбінації складають предмет винаходу, незалежно від їх загальних вимог або зворотного зв'язку. Пере лик фігур креслень. Фіг. 1 • культеприймач. Перший приватний варіант реалізації винаходу. Повздовжній розріз. Показане розташування культі в оболонці приймальної гільзи, еластичного стяжного кільця під низом культі, розташування механізму (простий варіант) повздовжнього натягнення оболонки приймальної гільзи відносно корпусу. Фіг. 2 - культеприймач. Другий приватний варіант Повздовжній розріз. Додатково показані: варіант оболонки приймальної' гільзи, варіант виконання еластичного стяжного кільця, варіант механізму (для точного натягнення) повздовжнього натягнення оболонки приймальної гільзи. Фіг. З - культеприймач. Перший приватний варіант, але для булавовидної культі. Повздовжній розріз. Фіг. 4 • оболонка приймальної гільзи культеприймача в знятому вигляді. Повздовжній розріз. Фіг 5 - вигляд А на фіг. 4. Вигляд на перетин ниток під кутом до твірної лінГі оболонки приймальної гільзи. Фіг. 6 - оболонка приймальної гільзи культеприймача (варіант виконання). Повздовжній розріз. Фіг. 7 -розріз Б-Б на фіг. 2. Показаний варіант виконання еластичного стяжного кільця. Перелік позначень на кресленнях. р • гострий кут між нитками і твірною лінією оболонки приймальної гільзи; 1 - жорсткий корпус приймальної гільзи; 2 - посадочне кільце корпусу 1; 3 - оболонка приймальної гільзи; 4 • верхня частина оболонки 3 приймальної гільзи; 5 • нижня частина оболонки 3 приймальної гільзи; 6 - дно корпусу 1; 7 - еластичне стяжне кільце; 8 - твірна лінія оболонки 3 приймальної гільзи; 9 • механізм повздовжнього натягнення оболонки 3 приймальної гільзи; 10 - чашка механізму 9 повздовжнього натягнення оболонки 3 приймальної гільзи; 11 -тяга чашки 10; 12 • вільний кінець тяги 11; 13 - гайка; 14 - черв'ячне колесо черв'ячного редуктора 15; 15 - черв'ячний редуктор; 16 - черв'як редуктора 15; 17 - корпус черв'ячного редуктора 15; 18 - частина оболонки 3 приймальної гільзи; 19 - повздовжня вісь оболонки 3 приймальної гільзи; 20 - частина однопорожнинного гіперболоїда; 21 - однопорожнинний гіперболоїд; 22 - мінімальний переріз однопорожнинного гіперболоїда; 23 - низ конічної культі 24; 24 - конічна культя; 25 - верх булавовидної частини булавовидної культі 26; 26 - булавовидна частина булавовидної культі 27; 27 - булавовидна культя; 28 • шнурок-удавка; 29 - отвір в корпусі 1 ; 30 - площина паралельна подовжньої осі 19; 31 - кільцева кишеня; 32 • кільцева порожнина в кільцевій кишені; 33 • отвір в кільцевій кишені; 34 - шнурок; 35 - зовнішня поверхня оболонки 3 прий- . мальної гільзи Відомості, які підтверджують можливість здійснення винаходу Культеприймач (див. фіг. 1-7) у всіх варіантах здійснення винаходу має: жорсткий корпус 1 приймальної гільзи з посадочним кільцем 2, повітропроникну оболонку 3 приймальної гільзи із змінною конусністю в повздовжньому напрямі і можливістю локальної деформації від виступів культі в радіальному напрямі, розташовану всередині корпусу 1 Верхня частина 4 оболонки З приймальної гільзи закріплена до посадочного кільця 2 корпусу 1. Нижня частина 5 оболонки З приймальної гільзи закріппена до дна 6 корпусу 1. Частину оболонки 3 приймальної гільзи охоплює еластичне стяжне кільце 7. Оболонка 3 приймальної гільзи виконана з пружно-еластичної сітчастої тканини, нитки якої розташовані під гострим кутом Р до твірної лінії 8 оболонки 3 приймальної гільзи. Нижня частина 5 оболонки З приймальної гільзи закріплена до дна 6 корпусу 1 через механізм 9 повздовжнього натягнення оболонки 3 приймальної гільзи. Кут р нахилу сплетених пересічних в сітку ниток в оболонці 3 приймальної гільзи знаходиться в межах від 0 до 90 градусів до повздовжньої твірної лінії 8 оболонки 3 приймальної гільзи. У вищезгаданому діапазоні кутів В оболонка переходить від циліндричної (в ненатягнутому стані) до конічної, в натягнутому стані. У найпростішому варіанті (див. фіг. 1, 3) механізм 9 повздовжнього натягнення оболонки приймальної гільзи виконаний у вигляді чашки 10 з тягою 11, прикріпленою до чашки 10 під її дном, тяга 11 пропущена крізь отвір в дні 6 корпусу 1, вільний кінець 12 тяги 11 закінчується гвинтовою парою гвинт-гайка, з гайкою 13, зафіксованою під дном 6 корпусу, чашка 10 сполучена з нижньою 35185 частиною 5 оболонки 3 приймальної гільзи, а в гвинтовій парі застосована, щонайменше, однозаходне різьблення. У більш складному варіанті (див. фіг. 2) гайка 13 соосно охоплена черв'ячним колесом 14 черв'ячного редуктора 15 з черв'яком 16, орієнтованим віссю черв'яка в радіальному напрямі, корпус 17 черв'ячного редуктора 15 закріплений до корпусу 1 приймальної гільзи. У альтернативному варіанті (див. фіг. 6) твір-. на лінія 8 частини 18 оболонки 3 приймальної гільзи, без розміщеної в ній культі, описує навколо повздовжньої осі 19 поверхню частини 20 однопорожнинного гіперболоїда 21. Вищезгадана поверхня дозволяє створити найбільшу пружність стінок при повздовжньому розтягненні оболонки приймальної гільзи. У однопорожниннім гіперболоїді, також як і у циліндричної і конічної поверхонь, твірна лінія поверхні є прямолінійною і цілком лежить на даній поверхні. Однопорожнинний гіперболоїд має дві множини взаємно пересічних прямолінійних твірних. Мінімальний перетин 22 однопорожнинного гіперболоїда 21 може бути розташований під низом 23 конічної культі 24. Таке розташування дозволяє забезпечити найбільшу пружність оболонки З приймальної гільзи для конічних культей 24 У цьому випадку поверхня однопорожнинного гіперболоїда 21 в зоні контакту з культьою близька до конічної поверхні. Мінімальний переріз 22 однопорожнинного гіперболоїда 21 може бути розташований між опорним кільцем 2 корпусу 1 і верхом 25 (див. фіг. 3) булавовидної частини 26 у разі булавовидної культі 27. При такому розташуванні досягається найбільша пружність оболонки приймальної гільзи при зниженому її тиску на верхню частину булави при булавовидній культі Еластичне стяжне кільце 7 (див. фіг. 1, 2, 3) охоплює оболонку 3 приймальної гільзи під низом 23 культі 24, а внутрішній діаметр еластичного стяжного кільця 7 менше меншого середнього діаметра поперечного перерізу культі 24. Стяжне кільце 7 (див. фіг. 7) може бути виконано у вигляді шнурка-удавки 28, що охоплює оболонку 3 приймальної гільзи, принаймі, одним витком, з протилежними кінцями шнурка, закріпленими до корпусу 1 приймальної гільзи з можливістю підтяжки до корпусу 1 приймальної гільзи, щонайменше, одного кінця. Еластичне стягуюче кільце, розташоване лід низом культі, дозволяє частково охопити низ культі і створити у пацієнта враження опори в культеприймачі в повздовжньому напрямі і посилити ротаційну і осьову рухливість в тілі культі. Стяжне кільце у вигляді шнурка-удавки дозволяє регулювати площу опори і тиск оболонки З приймальної гільзи в нижній частині культі простим натягненням кінця шнурка-удавки відносно корпусу і фіксації натягнутого кінця шнурка-удавки до корпусу 1. Корпус 1 (див. фіг. 2, 7) має множину пар отворів 29, розташованих між низом 23 культі і нижньою частиною 5 приймальної гільзи, центри множини пар отворів розташовані в одній площині ЗО паралельної подовжньої осі 19 оболонки приймальної гільзи. При цьому можлива фіксація стяж ного кільця 7 на різній відстані від низу культі, що важливо для регулювання конусності оболонки З приймальної гільзи і регулювання с^ли тиску оболонки 3 приймальної гільзи на культю. Шнурокудавку 28 зміщають в подовжньому напрямі на пару отворів 29 вгору або вниз від низу 23 культі 24 і тим змінюють площу обхвату оболонкою 3 приймальної гільзи низу 23 культі 24. Оболонка 3 приймальної гільзи виконана у вигляді зйомного рукава (див. фіг. 4 6), що має по периметру верхньої і нижньої частин 5, 6 по кільцевій кишені 31 з кільцевою порожниною 32 і, щонайменше, по одному отвору 33 в кільцевій кишені 31 і одному шнурку 34 в кільцевій порожнині 32 кожної кільцевої кишені 31, шнурки 34 охоплюють нижні частини 5, б оболонки 3 приймальної гільзи, щонайменше, одним витком в кільцевій порожнині 32 кожної кільцевої кишені 31, кінці кожного з шнурків 34 сполучені у вузол в області отворів 33, причому верхня частина 5 оболонки 3 приймальної гільзи натягнута зверху на посадочне кільце 2 корпусу 1, обтягує посадочне кільце 2 корпусу 1 до обхвату кільцевою кишенею 31 зовнішньої поверхні 35 оболонки 3 приймальної гільзи під посадочним кільцем 2 корпусу 1 або на його поверхні з фіксацією цього положення зв'язкою кінців верхнього шнурка 34, а нижня частина 6 оболонки З приймальної гільзи натягнута на нижню поверхню чашки 10 і охоплює нижньою кільцевою кишенею 31 тягу 11 чашки 10 з аналогічною зав'язкою нижнього шнурка 34. При цьому досягається можливість простого кріплення оболонки 3 приймальної гільзи за елементи культеприймача з можливістю зйома оболонки приймальної гільзи для заміни на іншу оболонку або для прання оболонки 3 приймальної гільзи. Оболонка у вигляді рукава, що має кільцеві кишені 31 з шнурками 34 в їх кільцевих порожнинах 32, дозволяють створити дешеву і технологічну конструкцію оболонки 3 приймальної гільзи, невибагливу в експлуатації. Культеприймач працює таким чином. Описаний культеприймач є одним з вузлів протеза нижніх кінцівок, наприклад, протеза стегна. Всередину оболонки 3 приймальної гільзи з боку отвору посадочного кільця 2 вставляють культю 24 або 27. Корпус 1 кріплять до тіла спеціальним набором кріплень (на кресленнях не показаний). Перед вставкою культі в культеприймач за допомогою механізму 9 повздовжнього натягнення оболонки 3 приймальної гільзи ослабляють повздовжнє натягнення оболонки 3 приймальної гільзи, а після вставки культі механізмом 9 знов натягують оболонку 3 приймальної гільзи до найбільш прийнятного тиску оболонки 3 на тіло культі 24 або 27. У найпростішому випадку натягнення оболонки 3 здійснюють за допомогою затягнення гайки 13 під дном 6 корпусу 1. Гайка 13 впирається в дно 6 корпусу і кінець 12 тяги 11 з кожним витком різьблення на кінці 12 тяги 11 витягує тягу 11 з корпусу 1. При цьому чашка 10 натягує оболонку З приймальної гільзи в повздовжньому напрямі. Оскільки нитки, сплетені в сітку, розташовані під кутом до повздовжньої твірної лінп 8, прагнуть випрямитися, то відбувається радіальне стиснення оболонки по всій бічній поверхні культі. 35185 У альтернативному варіанті (див. фіг 2) натягнення оболонки 3 приймальної гільзи здійснюють за допомогою черв'ячного редуктора 15, черв'ячне колесо 14 якого служить як би гайковим ключем, що провертає гайку 13 на кінці 12 тяги 11. Черв'як 16 редуктора фіксує мимовільне відвернення гайки 13. Можливе точне регулювання натяга оболонки 3 приймальної гільзи в будь-якому положенні користувача культеприймача, через розташування черв'яка 16 редуктора в радіальній площині Сплетені під гострим кутом до твірної лінії 8 оболонки 3 приймальної гільзи нитки тканини створюють рівномірне чергування контакту тіла культі з повітрям і з оболонкою 3 приймальної гільзи. При натягненні такої системи ниток, останні прагнуть витягнутися в пряму лінію і по багатозаходній дотичній траєкторії контактують з тілом культі, але оскільки протилежно-направлені нитки перетинають одна одну, утворюючи сітку тканини, то зверху, то знизу, ця пряма лінія перетворюється в синусоїду із змінною амплітудою хвиль, величина якої залежить від сили натягнення сітки оболонки 3. Нитки, як би впиваються вершинами хвиль волокон в тіло культі 24, 27, створюючи велике число точок тиску на нервові закінчення культі, що при русі з ротаційною і осьовою рухливістю культі приводить до ефективного масажування культі сіткою оболонки приймальної гільзи. При цьому період звернених до тіла культі вершин хвиль ниток при ходьбі періодично змінюється під кутом, як в одну сторону від твірної лінії оболонки 3 приймальної гільзи, так і під кутом в іншу сторону. Утворюються сдвигові в шкіряному покрові тіла культі масажуючі рухи вздовж вершин точок контакту волокон пружно-еластичної тканини по тілу культі, що корисно для поліпшення кровообігу без лімфатичних набряків. Запропонований культеприймач має промислову застосовність. У будь-якій з вищенаведених форм може бути виготовлений промисловим способом і підігнаний під конкретні умови протезування. Оболонка приймальної гільзи може бути виготовлена як з натуральних ниток, армованих полімерними нитками, так і з полімерних матеріалів, наприклад, армованого сіткою PVC. ФІГ. 1 8 9 МІФ Z£ Є МІФ те 31 28 29 Фіг. 7 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 68000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 УКРАЇНА (19) UA 35185 (із, С2 (51)7A61F2/6O МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) КУКСО ПРИЙМАЧ (21) 99094873 (22)01 09 1999 (24)15 12 2003 (46) 15 12 2003, Бюл № 12, 2003 р (72) Веретнов Віктор Іванович (73) Товариство з обмеженою відповідальністю "Науково-шноваційна фірма "ВОЛ" (56) RU 2012286, 15 05 1994 SU 1308326, 07 05 1987 SU 1261649,07 10 1996 SU 1053826, 15 11 1983 (57) 1 Куксоприймач, що містить корпус приймальної гільзи з посадочним кільцем, повітропроникну оболонку приймальної гільзи із змінною конусні стю в повздовжньому напрямі і можливістю локальної деформації від виступів кукси в радіальному напрямі, розташовану всередині корпусу, верхня частина оболонки приймальної гільзи закріплена до посадочного кільця корпусу, а нижня частина оболонки приймальної гільзи закріплена до дна корпусу, частину оболонки приймальної гільзи охоплює еластичне стяжне кільце, який відрізняється тим, що оболонка приймальної гільзи виконана з пружно-еластичної сітчастої тканини, нитки якої розташовані під гострим кутом до твірної ЛІНГІ оболонки приймальної гільзи, нижня частина оболонки приймальної гільзи закріплена до дна корпусу через механізм повздовжнього натягнення оболонки приймальної гільзи 2 Куксоприймач за п 1, який відрізняється тим, що кут нахилу сплетених в сітку ниток в оболонці приймальної гільзи знаходиться в межах від 0 до 90 градусів до повздовжньої твірної лінії оболонки приймальної гільзи 3 Куксоприймач за п 1, який відрізняється тим, що механізм повздовжнього натягнення оболонки приймальної гільзи виконаний у вигляді чашки з тягою, прикріпленою до чашки під її дном, тяга пропущена крізь отвір в дні корпусу, вільний кінець тяги закінчується гвинтовою парою гвинт-гайка, з гайкою, зафіксованою під дном корпусу, чашка сполучена з нижньою частиною оболонки приймальної гільзи, а в гвинтовій парі застосовано, щонайменше, однозахідну різьбу 4 Куксоприймач за п 3, який відрізняється тим, що гайка СПІВВІСНО охоплена черв'ячним колесом черв'ячного редуктора, з черв'яком орієнтованим в радіальному напрямі, корпус редуктора закріп лений до корпусу приймальної гільзи 5 Куксоприймач за пп З і 4, який відрізняється тим, що оболонка приймальної гільзи виконана у вигляді знімного рукава, що має по периметру верхнього і нижнього країв по кільцевій кишені з кільцевою порожниною і, щонайменше, по одному отвору в кільцевій кишені і одному шнурку в кільцевій порожнині кожної кільцевої кишені, шнурки охоплюють краї оболонки приймальної гільзи, щонайменше, одним витком в кільцевій порожнині кожної кільцевої кишені, КІНЦІ кожного з шнурків сполучені у вузол в області отворів, причому верхня частина оболонки приймальної гільзи натягнута зверху на посадочне кільце корпусу, обтягує посадочне кільце корпусу до обхвату кільцевою кишенею зовнішньої поверхні оболонки приймальної гільзи під посадочним кільцем корпусу або на його поверхні з фіксацією цього положення зв'язкою КІНЦІВ верхнього шнурка, а нижня частина оболонки приймальної гільзи натягнута на нижню поверхню чашки і охоплює нижньою кільцевою кишенею тягу з аналогічною зав'язкою нижнього шнурка 6 Куксоприймач за п 1, який відрізняється тим, що твірна ЛІНІЯ частини оболонки приймальної гільзи, без розміщеної в ній кукси, описує навколо повздовжньої осі поверхню частини однопорожнинного гіперболоїда 7 Куксоприймач за п 6, який відрізняється тим, що мінімальний переріз однопорожнинного гіперболоїда розташований під низом кукси 8 Куксоприймач за п 6, який відрізняється тим, що мінімальний переріз однопорожнинного гіперболоїда розташований між опорним кільцем корпусу і верхом булавоподібної частини кукси, у разі булавоподібної кукси 9 Куксоприймач за п 1, який відрізняється тим, що еластичне стяжне кільце охоплює оболонку приймальної гільзи під низом кукси, а внутрішній діаметр еластичного стяжного кільця менший меншого середнього діаметра поперечного перерізу кукси, стяжне кільце виконане у вигляді шнуркапетлі, що охоплює оболонку приймальної гільзи, принаймні, одним витком, з протилежними кінцями шнурка, закріпленими до корпусу приймальної гільзи з можливістю підтяжки до корпусу приймальної гільзи, щонайменше, одного кінця 10 Куксоприймач за п 9, який відрізняється тим, що корпус має множину пар отворів, розташова CM О ю 00 ю со 3 3S185 4 них між низом кукси і нижньою частиною приймавані в одній площині, що паралельна осі оболонки льної гільзи, центри множин пар отворів розташоприимальної гільзи Винахід відноситься до медичної техніки, а саме до протезів нижніх КІНЦІВОК Може використовуватися як вузол протезів при ампутаціях нижніх КІНЦІВОК Відомий куксо приймач (див Опис винаходу до патенту Російської Федерації №2012286, кл A61F2/60), який має корпус приймальної гільзи з посадочним кільцем, розташовану всередині корпусу повітропроникну оболонку приймальної гільзи із змінною конусністю в повздовжньому напрямі і можливістю локальної деформації від виступів кукси в радіальному напрямі, верхня частина оболонки приймальної гільзи закріплена до посадочного кільця корпусу, а нижня частина оболонки приймальної гільзи закріплена до дна корпусу, частину оболонки приймальної гільзи охоплює еластичне стяжне кільце У відомому куксо приймачі гільза виконана з пружного матеріалу, вентиляція внутрішнього простору здійснюється через пази, рівномірно розподілені по периметру приймальної гільзи Значна частина оболонки між пазами, що контактує з тілом кукси, залишається повітронепроникною, що приводить до опрілості значної частини тіла кукси При здійсненні ротаційної і осьової рухливості у ВІДОМІЙ конструкції можливо закушення тіла кукси пазами оболонки, що зсуваються, яке провалюється в пази оболонки приймальної гільзи, що може доставляти користувачеві куксо приймача додаткову незручність Куксоприймач має пробку з клином в нижній частині для зміни конусності і радіального натягнення оболонки приймальної гільзи Куксоприймач є одним з найважливіших вузлів протеза при протезуванні КІНЦІВОК ПОМИЛКИ при виготовленні приймальної гільзи куксоприймача можуть викликати ускладнення в області післяампутаційної рани Звичайно перед виготовленням приймальної гільзи виготовляють гіпсовий зліпок кукси з утворенням гіпсової приймальної гільзи При формуванні гіпсової приймальної гільзи на операційному столі відсутній об'єктивний критерій у визначенні міри стиснення чохла на куксі гіпсовим бинтом, в таких обставинах можливо надмірне туге накладення турів його, що приводить до ішимізацп тканин Велике значення в профілактиці ускладнень має надійне утримання протеза на куксі Якщо приймальна гільза сповзає з кукси з утворенням під низом кукси відкритого простору, то це може бути однією з причин набряку тканин на КІНЦІ кукси, який в свою чергу може привести до розходження країв рани і інших небезпечних наслідків У основу винаходу поставлена задача, в куксоприймачі, що підлягає удосконаленню, що містить корпус приймальної гільзи з посадочним кільцем, розташовану всередині корпусу повітропроникну оболонку приймальної гільзи із змінною конусністю в повздовжньому напрямі і можливістю локальної деформації від виступів кукси в радіальному напрямі, верхня частина оболонки приймальної гільзи закріплена до посадочного кільця корпусу, а нижня частина оболонки приймальної гільзи закріплена до дна корпусу, частина оболонки приймальної гільзи охоплює еластичне стяжне кільце, згідно з винаходом оболонка приймальної гільзи виконана з пружноеластичної сітчастої тканини, нитки якої розташовані під гострим кутом до твірної лінії оболонки приймальної гільзи, нижня частина оболонки приймальної гільзи закріплена до дна корпусу через механізм повздовжнього натягнення оболонки приймальної" гільзи, дозволяє забезпечити нижченаведений технічний результат поліпшити вентиляцію кукси, усунути опрілість тіла кукси, досягнути сумісності при контакті оболонки приймальної гільзи з можливими нерівностями на куксі дозволити підгонку радіального і аксіального тиску оболонки приймальної гільзи на бічну і частину нижньої поверхні кукси і знайти найбільш спокійне положення кукси в куксо приймачі, забезпечити крапковий масаж акупунктури оболонкою приймальної гільзи тіла кукси, створити враження додаткової повздовжньої опори в ГІЛЬЗІ куксо приймача Застосування перетнутих сплетених під гострим кутом до твірної лінії оболонки приймальної гільзи ниток тканини створює рівномірне чергування контакту тіла кукси з повітрям і з оболонкою приймальної гільзи При натягненні такої системи ниток, останні прагнуть витягнутися в пряму ЛІНІЮ І по багатозахідній дотичній траєкторії контактують з тілом кукси, але оскільки протилежно-направлені нитки перетинають одна одну, утворюючи сітку тканини, то зверху, то знизу, ця пряма ЛІНІЯ перетворюється в синусоїду із змінною амплітудою хвиль, величина якої залежить від сили натягнення сітки Нитки, ніби то впиваються вершинами хвиль волокон в тіло кукси створюючи велике число точок тиску на нервові закінчення кукси, що при русі з ротаційною і осьовою рухливістю кукси приводить до ефективного масажування кукси сіткою оболонки приймальної гільзи При цьому період звернених до тіла кукси вершин хвиль ниток при ходьбі періодично змінюється під кутом, як в одну сторону від створюючої оболонки приймальної гільзи, так і під кутом в іншу сторону Утворяться сдвигові в шкіряному покрові тіла кукси масажуючі рухи вздовж вершин точок контакту волокон пружно-еластичної тканини по тілу кукси що корисно для поліпшення кровообігу без лімфатичних набряків Наявність механізму повздовжнього натягнення оболонки приймальної гільзи дозволяє створити пацієнту найбільш прийнятний тиск оболонки на тіло кукси, як в радіальному, так і в аксіальному (дистальному) напрямах Механізм повздовжнього натягнення дозволяє змінювати величину пружно 35185 сполучені у вузол в області отворів, причому верхсті оболонки приймальної гільзи ня частина оболонки приймальної гільзи натягнута Перша додаткова ВІДМІННІСТЬ полягає в тому, зверху на посадочне кільце корпусу, обтягує посащо кут нахилу сплетених перетнутих в сітку ниток дочне кільце корпусу до обхвату кільцевою кишев оболонці приймальної гільзи знаходиться в менею зовнішньої поверхні оболонки приймальної жах від 0 до 90 градусів до повздовжньої твірної гільзи під посадочним кільцем корпусу або на його лінп оболонки приймальної гільзи При 0 градусів поверхні з фіксацією цього положення зв'язкою кута нахилу всі нитки оболонки приймальної гільзи КІНЦІВ верхнього шнурка, а нижня частина оболонпаралельні повздовжній осі При 90 градусах кута ки приймальної гільзи натягнута на нижню поверхнахилу нитки розташовуються кільцями в радіальню чашки і охоплює нижньою кільцевою кишенею них площинах У інших випадках нитки мають косе тягу з аналогічною зав'язкою нижнього шнурка плетіння по відношенню до повздовжньої осі оболонки приймальної гільзи і при натягненні оболонЧетвертий додатковий технічний результат ки приймальної гільзи прагнуть зайняти положення досягається можливість простого кріплення обопрямолінійних твірних лонки приймальної гільзи за елементи куксоприймача з можливістю зніму оболонки приймальної Перший додатковий технічний результат саме гільзи для заміни на іншу оболонку або для прання у вищезгаданому діапазоні оболонка переходить оболонки приймальної гільзи Оболонка у вигляді від циліндричної в ненатягнутому стані до конічної рукава, що має кільцеві кишені з шнурками в їх в натягнутому стані кільцевих порожнинах, дозволяють створити деДруга додаткова ВІДМІННІСТЬ полягає в тому, шеву і технологічну конструкцію оболонки приймащо механізм повздовжнього натягнення оболонки льної гільзи невибагливу в експлуатації приймальної гільзи виконаний у вигляді чашки з тягою, прикріпленою до чашки під її дном, тяга П'ята додаткова ВІДМІННІСТЬ полягає в тому, пропущена крізь отвір в дні корпусу, вільний кінець що твірна ЛІНІЯ частини оболонки приймальної тяги закінчується гвинтовою парою гвинт-гайка, з гільзи, без розміщеної в ній куксі, описує навколо гайкою, зафіксованою під дном корпусу, чашка повздовжньої осі поверхню частини однопорожсполучена з нижньою частиною оболонки прийманинного гіперболоїда П'ятий додатковий технічний льної гільзи, а в гвинтовій парі застосоване, щорезультат вищезгадана поверхня дозволяє ствонайменше, однозахщну різьбу рити найбільшу пружність стінок при повздовжньому розтягненні оболонки приймальної гільзи У Другий додатковий технічний результат це однопорожнинному гіперболоїді, так як і у циліндодин з простих і дешевих варіантів виконання меричної і конічної поверхонь, твірна ЛІНІЯ поверхні є ханізму повздовжнього натягнення оболонки припрямолінійною і цілком лежить на даній поверхні ймальної гільзи Однопорожнинний гіперболоїд має дві множини Дана конструкція для точного натягнення обовзаємно пересічних прямолінійних твірних ЛІНІЙ У лонки приймальної гільзи вимагає виконання різьпристрої, що заявляється, пружно-еластичні нитки би з дрібним кроком Для грубого натягнення ефепрагнуть при натягненні зайняти положення пряктивніше багатозахідна різьба Чашка тягне молінійних твірних ЛІНІЙ однопорожнинного гіпероболонку приймальної гільзи, а тяга захоплює чаболоїда Прямолінійні твірні лінії симетричні відношку до дна корпусу, і тим розтягує оболонку Просно твірної лінії оболонки приймальної гільзи вертаючи гайку в одну або в іншу сторону під дном корпусу, можливе регулювання натягнення ниток Шоста додаткова ВІДМІННІСТЬ полягає в тому, оболонки приймальної гільзи що мінімальний переріз однопорожнинного гіперболоїда розташований під низом кукси Третя додаткова ВІДМІННІСТЬ полягає в тому, що гайка соосно охоплена черв'ячним колесом Шостий додатковий технічний результат ця черв'ячного редуктора, з черв'яком орієнтованим в обставина дозволяє забезпечити найбільшу пружрадіальному напрямі, корпус редуктора закріпленість оболонки приймальної гільзи для конічних ний до корпусу приймальної гільзи куксей У цьому випадку, поверхня однопорожнинного гіперболоїда в зоні контакту з куксою близька Третій додатковий технічний результат удодо конічної поверхні сконалення дозволяє уникнути саморозкручування гвинтової пари гвинт-гайка системи регулювання Сьома додаткова ВІДМІННІСТЬ полягає в тому, механізму повздовжнього натягнення оболонки що мінімальний переріз однопорожнинного гіперприймальної гільзи, дозволяє вивести черв'як реболоїда розташований між опорним кільцем кордуктора в радіальному напрямі, що зручно для пусу і верхом булавоподібної частини кукси, у разі індивідуальної підгонки натягнення ниток оболонки булавоподібної кукси при переході з положення сидячи в положення Сьомий додатковий технічний результат достоячи Можливе більш тонке регулювання натягсягається найбільша пружність оболонки прийманення ниток оболонки приймальної гільзи льної гільзи при зниженому її тиску на верхню частину булави при булавоподібній куксі Четверта додаткова ВІДМІННІСТЬ полягає в тому, що оболонка приймальної гільзи виконана у Восьма додаткова ВІДМІННІСТЬ полягає в тому, вигляді знімного рукава, що має по периметру що еластичне стяжне кільце охоплює оболонку верхнього і нижнього країв по кільцевій кишені з приймальної гільзи під низом кукси, а внутрішній кільцевою порожниною і, щонайменше, по одному діаметр еластичного стяжного кільця менше менотвору в кільцевій кишені і одному шнурку в кільшого середнього діаметра поперечного перетину цевій порожнині кожної кільцевої кишені, шнурки кукси, стяжне кільце виконане у вигляді шнуркаохоплюють краї оболонки приймальної гільзи, щопетлі, що охоплює оболонку приймальної гільзи, найменше, одним витком в кільцевій порожнині принаймні, одним витком, з протилежними кінцями кожної кільцевої кишені, КІНЦІ кожного з шнурків шнурка, закріпленими до корпусу приймальної 8 35185 4 - верхня частина оболонки 3 приймальної гігільзи з можливістю підтяжки до корпусу приймальзи, льної гільзи, щонайменше, одного кінця 5 - нижня частина оболонки 3 приймальної гіВосьмий додатковий технічний результат льзи, еластичне стягуюче кільце, розташоване під низом кукси, дозволяє частково охопити низ кукси і ство6 - дно корпусу 1, рити у пацієнта враження опори в куксоприймачі в 7 - еластичне стяжне кільце, повздовжньому напрямі і посилити ротаційну і 8 - твірна ЛІНІЯ оболонки 3 приймальної гільзи, осьову рухливість в ТІЛІ кукси Стяжне кільце у 9 - механізм повздовжнього натягнення обовигляді шнурка-петлі дозволяє регулювати площу лонки 3 приймальної гільзи, опори і тиск оболонки приймальної гільзи в нижній 10 - чашка механізму 9 повздовжнього натягчастині кукси простим натягненням кінця шнурканення оболонки 3 приймальної гільзи, петлі відносно корпусу і фіксації натягнутого кінця 11 -тяга чашки 10, шнурка-петлі корпусу 12 - вільний кінець тяги 11, Дев'ята додаткова ВІДМІННІСТЬ полягає в тому, 13 - гайка, що корпус має множину пар отворів, розташова14 - черв'ячне колесо черв'ячного редуктора них між низом кукси і нижньою частиною прийма15; льної гільзи, центри множин пар отворів розташо15 - черв'ячний редуктор, вані в одній площині, що паралельна осі оболонки 16 - черв'як редуктора 15, приймальної гільзи 17 - корпус черв'ячного редуктора 15, 18 - частина оболонки 3 приймальної гільзи, Дев'ятий додатковий технічний результат можливо фіксація стяжного кільця на різній відстані 19 - повздовжня вісь оболонки 3 приймальної від низу кукси, що важливо для регулювання конугільзи, сності оболонки приймальної гільзи і регулювання 20 - частина однопорожнинного гіперболоїда, сили тиску оболонки приймальної гільзи на куксу 21 - однопорожнинний гіперболоїд, Шнурок-петлю зміщають в повздовжньому напрямі 22 - мінімальний переріз однопорожнинного гіна пару отворів вгору або вниз від низу кукси і тим перболоїда, змінюють площу обхвату оболонкою приймальної 23 - низ конічної кукси, гільзи низу кукси 24 - конічна кукса, 25 - верх булавоподібної частини булавоподіІнші ЦІЛІ, особливості, переваги і можливості бної кукси 26, застосування винаходу видні з нижченаведеного опису прикладів виконання на основі креслень 26 - булавоподібна частина булавоподібної куПри цьому всі описані і/або графічно представлені кси 27, ознаки самі по собі або в будь-якій розумній комбі27 - булавоподібна кукса, нації складають предмет винаходу, незалежно від 28 - шнурок-петля, їх загальних вимог або зворотного зв'язку 29 - отвір в корпусі 1, Фіг 1 Куксоприймач Перший приватний варі30 - площина паралельна повздовжньої осі 19, ант реалізації винаходу Повздовжній переріз По31 - кільцева кишеня, казане розташування кукси в оболонці приймаль32 - кільцева порожнина в кільцевій кишені, ної гільзи, еластичного стяжного кільця під низом 33 - отвір в кільцевій кишені, кукси, розташування механізму (простий варіант) 34 - шнурок, повздовжнього натягнення оболонки приймальної 35 - зовнішня поверхня оболонки 3 приймальгільзи відносно корпусу ної гільзи Фіг 2 Куксоприймач Другий приватний варіант Куксоприймач (див фіг 1-7) у всіх варіантах Повздовжній переріз Додатково показані варіант здійснення винаходу має жорсткий корпус 1 приоболонки приймальної гільзи, варіант виконання ймальної гільзи з посадочним кільцем 2, повітроеластичного стяжного кільця, варіант механізму проникну оболонку 3 приймальної гільзи із змінною (для точного натягнення) повздовжнього натягконусиістю в повздовжньому напрямі і можливістю нення оболонки приймальної гільзи локальної деформації від виступів кукси в радіальному напрямі, розташовану всередині корпусу Фіг 3 Куксоприймач Перший приватний варі1 Верхня частина 4 оболонки 3 приймальної гільант, але для булавоподібної кукси Повздовжній зи закріплена до посадочного кільця 2 корпусу 1 переріз Ніжня частина 5 оболонки 3 приймальної гільзи Фіг 4 Оболонка приймальної гільзи куксоприйзакріплена до дна б корпусу 1 Частину оболонки З мача в знятому вигляді Повздовжній переріз приймальної гільзи охоплює еластичне стяжне Фіг 5 Вигляд А на фіг 4 Вигляд на перетин никільце 7 Оболонка 3 приймальної гільзи виконана ток під кутом до твірної лінії оболонки приймальної з пружно-еластичної сітчастої тканини, нитки якої гільзи розташовані під гострим кутом (3 до твірної лінії 8 Фіг 6 Оболонка приймальної гільзи куксоприйоболонки 3 приймальної гільзи Нижня частина 5 мача (варіант виконання) Повздовжній переріз оболонки 3 приймальної гільзи закріплена до дна Фіг 7 Розріз Б-Б на фіг 2 Показаний варіант 6 корпусу 1 через механізм 9 повздовжнього натявиконання еластичного стяжного кільця гнення оболонки 3 приймальної гільзи Перелік позначень на кресленнях Кут (3 нахилу сплетених пересічних в сітку ниР - гострий кут між нитками і твірною ЛІНІЄЮ ток в оболонці 3 приймальної гільзи знаходиться в оболонки приймальної гільзи, межах від 0 до 90 градусів до повздовжньої твірної 1 - жорсткий корпус приймальної гільзи, лінії 8 оболонки 3 приймальної гільзи У вищезга2 - посадочне кільце корпусу 1, даному діапазоні кутів (3 оболонка переходить від 3 - оболонка приймальної гільзи 35185 10 циліндричної (в ненатягнутому стані) до конічної, в ляє регулювати площу опори і тиск оболонки З натягнутому стані приймальної гільзи в нижній частині кукси-простим натягненням кінця шнурка-петлі відносно корпусу і У найпростішому варіанті (див Фіг 1, 3) мехафіксації натягнутого петлі кінця шнурка-петлі до нізм 9 повздовжнього натягнення оболонки прикорпусу 1 ймальної гільзи виконаний у вигляді чашки 10 з тягою 11, прикріпленою до чашки 10 під м дном, Корпус 1 (див Фіг 2, 7) має множину пар отвотяга 11 пропущена крізь отвір в дні б корпусу 1, рів 29, розташованих між низом 23 кукси і нижньою вільний кінець 12 тяги 11 закінчується гвинтовою частиною 5 приймальної гільзи, центри множини парою гвинт-гайка, з гайкою 13, зафіксованою під пар отворів розташовані в одній площині ЗО парадном б корпусу, чашка 10 сполучена з нижньою лельної повздовжньої осі 19 оболонки приймальчастиною 5 оболонки 3 приймальної гільзи, а в ної гільзи При цьому можлива фіксація стяжного гвинтовій парі застосована, щонайменше, однозакільця 7 на різній відстані від низу кукси, що важходну різьбу ливо для регулювання конусності оболонки 3 приймальної гільзи і регулювання сили тиску оболонУ більш складному варіанті (див Фіг 2) гайка ки 3 приймальної гільзи на куксу Шнурок-петлю 28 13 соосно охоплена черв'ячним колесом 14 черзміщують в повздовжньому напрямі на пару отвов'ячного редуктора 15, з черв'яком 16, орієнтоварів 29 вгору або вниз від низу 23 кукси 24 і тим ним віссю черв'яка в радіальному напрямі, корпус змінюють площу обхвату оболонкою 3 приймаль17 черв'ячного редуктора 15 закріплений до корпуної гільзи низу 23 кукси 24 су 1 приймальної гільзи Оболонка 3 приймальної гільзи виконана у виУ альтернативному варіанті (див Фіг 6) твірна гляді зйомного рукава (див Фіг 4 6), що має по ЛІНІЯ 8 частини 18 оболонки 3 приймальної гільзи, периметру верхньої і нижньої частин 5, 6 по кільбез розміщеній в ній кукси, описує навколо поцевій кишені 31 з кільцевою порожниною 32 і, щовздовжньої осі 19 поверхню частини 20 однопоронайменше, по одному отвору 33 в кільцевій кишені жнинного гіперболоїда 21 Вищезгадана поверхня дозволяє створити найбільшу пружність стінок при 31 і одному шнурку 34 в кільцевій порожнині 32 повздовжньому розтягненні оболонки приймальної кожної кільцевої кишені 31, шнурки 34 охоплюють гільзи У однопорожниннім гіперболоїді, також як і нижні частини 5, 6 оболонки 3 приймальної гільзи, у циліндричної і конічної поверхонь, твірна ЛІНІЯ щонайменше, одним витком в кільцевій порожнині поверхні є прямолінійною і цілком лежить на даній 32 кожної кільцевої кишені 31, КІНЦІ КОЖНОГО З шнуповерхні Однопорожнинний гіперболоїд має дві рків 34 сполучені у вузол в області отворів 33, множини взаємно пересічних прямолінійних твірпричому верхня частина 5 оболонки 3 приймальних ної гільзи натягнута зверху на посадочне кільце 2 корпусу 1, обтягує посадочне кільце 2 корпусу 1 до Мінімальний перетин 22 однопорожнинного гіобхвату кільцевою кишенею 31 зовнішньої поверперболоїда 21 може бути розташований під низом хні 35 оболонки 3 приймальної гільзи під посадоч23 конічної кукси 24 Таке розташування дозволяє ним кільцем 2 корпусу 1 або на його поверхні з забезпечити найбільшу пружність оболонки 3 прифіксацією цього положення зв'язкою КІНЦІВ верхймальної гільзи для конічних куксей 24 У цьому нього шнурка 34, а нижня частина б оболонки З випадку, поверхня однопорожнинного гіперболоїда приймальної гільзи натягнута на нижню поверхню 21 в зоні контакту з куксою близька до конічної чашки 10 і охоплює нижньою кільцевою кишенею поверхні 31 тягу 11 чашки 10 з аналогічною зав'язкою нижМінімальний переріз 22 однопорожнинного гінього шнурка 34 перболоїда 21 може бути розташований між опорним кільцем 2 корпусу 1 і верхом 25 (див Фіг 3) При цьому досягається можливість простого булавоподібної частини 26 у разі булавоподібної кріплення оболонки 3 приймальної гільзи за елекукси 27 При такому розташуванні досягається менти куксоприймача з можливістю зніму оболоннайбільша пружність оболонки приймальної гільзи ки приймальної гільзи для заміни на іншу оболонку при зниженому м тиску на верхню частину булави або для прання оболонки 3 приймальної гільзи при булавоподібни куксі Оболонка у вигляді рукава, що має кільцеві кишені 31 з шнурками 34 в їх кільцевих порожнинах 32, Еластичне стяжне кільце 7 (див Фіг 1, 2, 3) дозволяють створити дешеву і технологічну консохоплює оболонку 3 приймальної гільзи під низом трукцію оболонки 3 приймальної гільзи невибагли23 кукси 24, а внутрішній діаметр еластичного ву в експлуатації стяжного кільця 7 менше меншого середнього діаметра поперечного перерізу кукси 24 Стяжне кіКуксоприймач працює таким чином льце 7 (див Фіг 7) може бути виконано у вигляді Описаний куксоприймач є одним з вузлів прошнурка-петлі 28, що охоплює оболонку 3 прийматеза нижніх КІНЦІВОК, наприклад, протеза стегна льної гільзи, принаймні, одним витком, з протилеВсередину оболонки 3 приймальної гільзи з боку жними кінцями шнурка, закріпленими до корпусу 1 отвору посадочного кільця 2 вставляють куксу 24 приймальної гільзи з можливістю підтяжки до корабо 27 Корпус 1 кріплять до тіла спеціальним напусу 1 приймальної гільзи, щонайменше, одного бором кріплень (на кресленнях не показаний) Перед вставкою кукси куксоприймач за допомогою КІНЦЯ механізму 9 повздовжнього натягнення оболонки З Еластичне стягуюче кільце, розташоване під приймальної гільзи послаблюють повздовжнє нанизом кукси, дозволяє частково охопити низ кукси і тягнення оболонки 3 приймальної гільзи, а після створити у пацієнта враження опори в куксоприйвставки кукси механізмом 9 знов натягують оболомачі в повздовжньому напрямі і розмістити ротанку 3 приймальної гільзи до найбільш прийнятного ційну і осьову рухливість в ТІЛІ кукси тиску оболонки 3 на тіло кукси 24 або 27 У найСтяжне кільце у вигляді шнурка-петлі дозво 11 35185 12 простішому випадку натягнення оболонки 3 здійсси але оскільки протилежно-направлені нитки пенюють за допомогою затягнення гайки 13 під дном ретинають одна одну, утворюючі сітку тканини, то 6 корпусу 1 Гайка 13 впирається в ц дно 6 корпусу зверху, то знизу, ця пряма ЛІНІЯ перетворюється в і кінець 12 тяги 11 з кожним витком різьби на КІНЦІ синусоїду із змінною амплітудою хвиль, величина 12 тяги 11 витягує тягу 11 з корпусу 1 При цьому якої залежить від сили натягнення сітки оболонки чашка 10 натягує оболонку 3 приймальної гільзи в З Нитки, як би впиваються вершинами хвиль воповздовжньому напрямі Оскільки нитки, сплетені локон в тіло кукси 24, 27, створюючи велике число в сітку, розташовані під кутом р до повздовжньої точок тиску на нервові закінчення кукси що при твірної лінії 8 прагнуть випрямитися, то відбуварусі з ротаційною і осьовою рухливістю кукси приється радіальне стиснення оболонки по вой бічній водить до ефективного масажування кукси сіткою поверхні кукси оболонки приймальної гільзи При цьому період звернених до тіла кукси вершин хвиль ниток при У альтернативному варіанті (див Фіг 2) натягходьбі періодично змінюється під кутом, як в одну нення оболонки 3 приймальної гільзи здійснюють сторону від твірної лінії оболонки 3 приймальної за допомогою черв'ячного редуктора 15, черв'ячне гільзи, так і під кутом в іншу сторону Утворюються колесо 14 якого служить як би гайковим ключем, сдвигові в шкіряному покрові тіла кукси масажуючі що провертає гайку 13 на КІНЦІ 12 тяги 11 Черв'як рухи вздовж вершин точок контакту волокон пруж16 редуктора фіксує мимовільне відвернення гайки но-еластичної тканини по тілу кукси, що корисно 13 Можливе точне регулювання натяга оболонки для поліпшення кровообігу без лімфатичних наЗ приймальної гільзи в будь-якому положенні кобряків ристувача куксоприймача, через розташування черв'яка 16 редуктора в радіальній площині Запропонований куксоприймач має промислову придатність У будь-якій з вищенаведених форм Сплетені під гострим кутом р до твірної лінії 8 може бути виготовлений промисловим способом і оболонки 3 приймальної гільзи нитки тканини підігнаний під конкретні умови протезування Обостворюють рівномірне чергування контакту тіла лонка приймальної гільзи може бути виготовлена кукса з повітрям і з оболонкою 3 приймальної гільяк з натуральних ниток, армованих полімерними зи При натягненні такої системи ниток, останні нитками, так і з полімерних матеріалів, наприклад, прагнуть витягнутися в пряму ЛІНІЮ І ПО багатозаармованого сіткою PVC. ходній дотичній траєкторії контактують з тілом кук Фіг. 1 Фіг. 2 35185 14 31 Фіг. 5 Фіг. 4 Фіг. З Б-Б 28 29 .30 Фіг. 7 Фіг. 6 Комп'ютерна верстка А. Ярославцева 29 Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
