Лінійний підвісний ізолятор

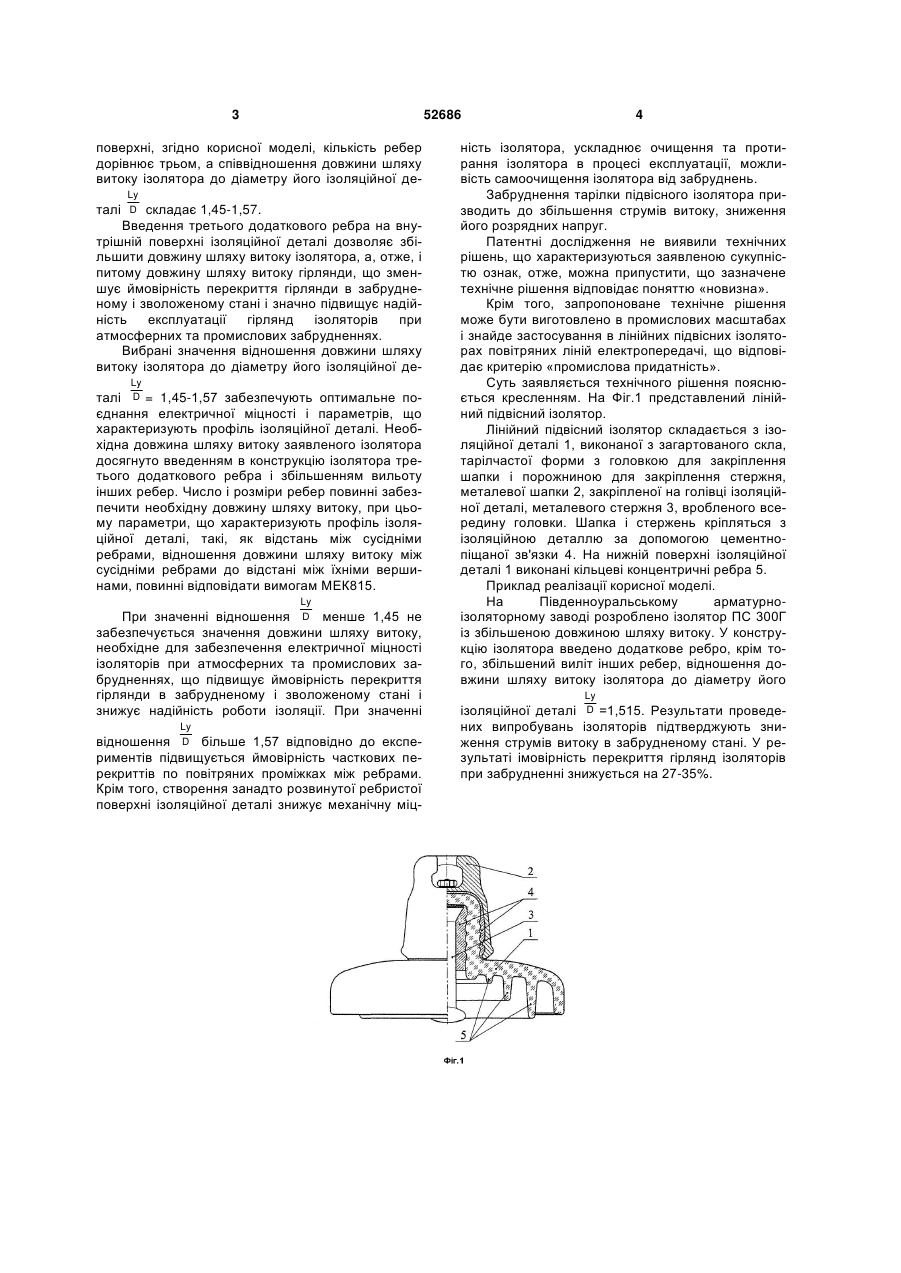

Лінійний підвісний ізолятор, що містить шапку, стержень і ізоляційну деталь із загартованого скла тарілчастої форми з кільцевими ребрами на внутрішній поверхні, який відрізняється тим, що кількість ребер дорівнює трьом, а відношення довжини шляху витоку ізолятора до діаметра його Ly ізоляційної деталі становить 1,45-1,57. D (19) (21) u201000571 (22) 20.01.2010 (24) 10.09.2010 (31) 2009116866 (32) 04.05.2009 (33) RU (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) ГОЛОВІН ВЛАДІМІР МІХАЙЛОВІЧ, RU, ЄФІМОВ ОЛЄГ НІКОЛАЄВІЧ, RU (73) ОТКРИТОЄ АКЦИОНЄРНОЄ ОБЩЄСТВО "ЮЖНОУРАЛЬСКІЙ АРМАТУРНО-ІЗОЛЯТОРНИЙ ЗАВОД", RU 3 52686 поверхні, згідно корисної моделі, кількість ребер дорівнює трьом, а співвідношення довжини шляху витоку ізолятора до діаметру його ізоляційної деталі Ly D складає 1,45-1,57. Введення третього додаткового ребра на внутрішній поверхні ізоляційної деталі дозволяє збільшити довжину шляху витоку ізолятора, а, отже, і питому довжину шляху витоку гірлянди, що зменшує ймовірність перекриття гірлянди в забрудненому і зволоженому стані і значно підвищує надійність експлуатації гірлянд ізоляторів при атмосферних та промислових забрудненнях. Вибрані значення відношення довжини шляху витоку ізолятора до діаметру його ізоляційної деLy талі D = 1,45-1,57 забезпечують оптимальне поєднання електричної міцності і параметрів, що характеризують профіль ізоляційної деталі. Необхідна довжина шляху витоку заявленого ізолятора досягнуто введенням в конструкцію ізолятора третього додаткового ребра і збільшенням вильоту інших ребер. Число і розміри ребер повинні забезпечити необхідну довжину шляху витоку, при цьому параметри, що характеризують профіль ізоляційної деталі, такі, як відстань між сусідніми ребрами, відношення довжини шляху витоку між сусідніми ребрами до відстані між їхніми вершинами, повинні відповідати вимогам МЕК815. Ly При значенні відношення D менше 1,45 не забезпечується значення довжини шляху витоку, необхідне для забезпечення електричної міцності ізоляторів при атмосферних та промислових забрудненнях, що підвищує ймовірність перекриття гірлянди в забрудненому і зволоженому стані і знижує надійність роботи ізоляції. При значенні Ly відношення D більше 1,57 відповідно до експериментів підвищується ймовірність часткових перекриттів по повітряних проміжках між ребрами. Крім того, створення занадто розвинутої ребристої поверхні ізоляційної деталі знижує механічну міц 4 ність ізолятора, ускладнює очищення та протирання ізолятора в процесі експлуатації, можливість самоочищення ізолятора від забруднень. Забруднення тарілки підвісного ізолятора призводить до збільшення струмів витоку, зниження його розрядних напруг. Патентні дослідження не виявили технічних рішень, що характеризуються заявленою сукупністю ознак, отже, можна припустити, що зазначене технічне рішення відповідає поняттю «новизна». Крім того, запропоноване технічне рішення може бути виготовлено в промислових масштабах і знайде застосування в лінійних підвісних ізоляторах повітряних ліній електропередачі, що відповідає критерію «промислова придатність». Суть заявляється технічного рішення пояснюється кресленням. На Фіг.1 представлений лінійний підвісний ізолятор. Лінійний підвісний ізолятор складається з ізоляційної деталі 1, виконаної з загартованого скла, тарілчастої форми з головкою для закріплення шапки і порожниною для закріплення стержня, металевої шапки 2, закріпленої на голівці ізоляційної деталі, металевого стержня 3, вробленого всередину головки. Шапка і стержень кріпляться з ізоляційною деталлю за допомогою цементнопіщаної зв'язки 4. На нижній поверхні ізоляційної деталі 1 виконані кільцеві концентричні ребра 5. Приклад реалізації корисної моделі. На Південноуральському арматурноізоляторному заводі розроблено ізолятор ПС 300Г із збільшеною довжиною шляху витоку. У конструкцію ізолятора введено додаткове ребро, крім того, збільшений виліт інших ребер, відношення довжини шляху витоку ізолятора до діаметру його Ly ізоляційної деталі D =1,515. Результати проведених випробувань ізоляторів підтверджують зниження струмів витоку в забрудненому стані. У результаті імовірність перекриття гірлянд ізоляторів при забрудненні знижується на 27-35%. 5 Комп’ютерна верстка Л. Купенко 52686 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
