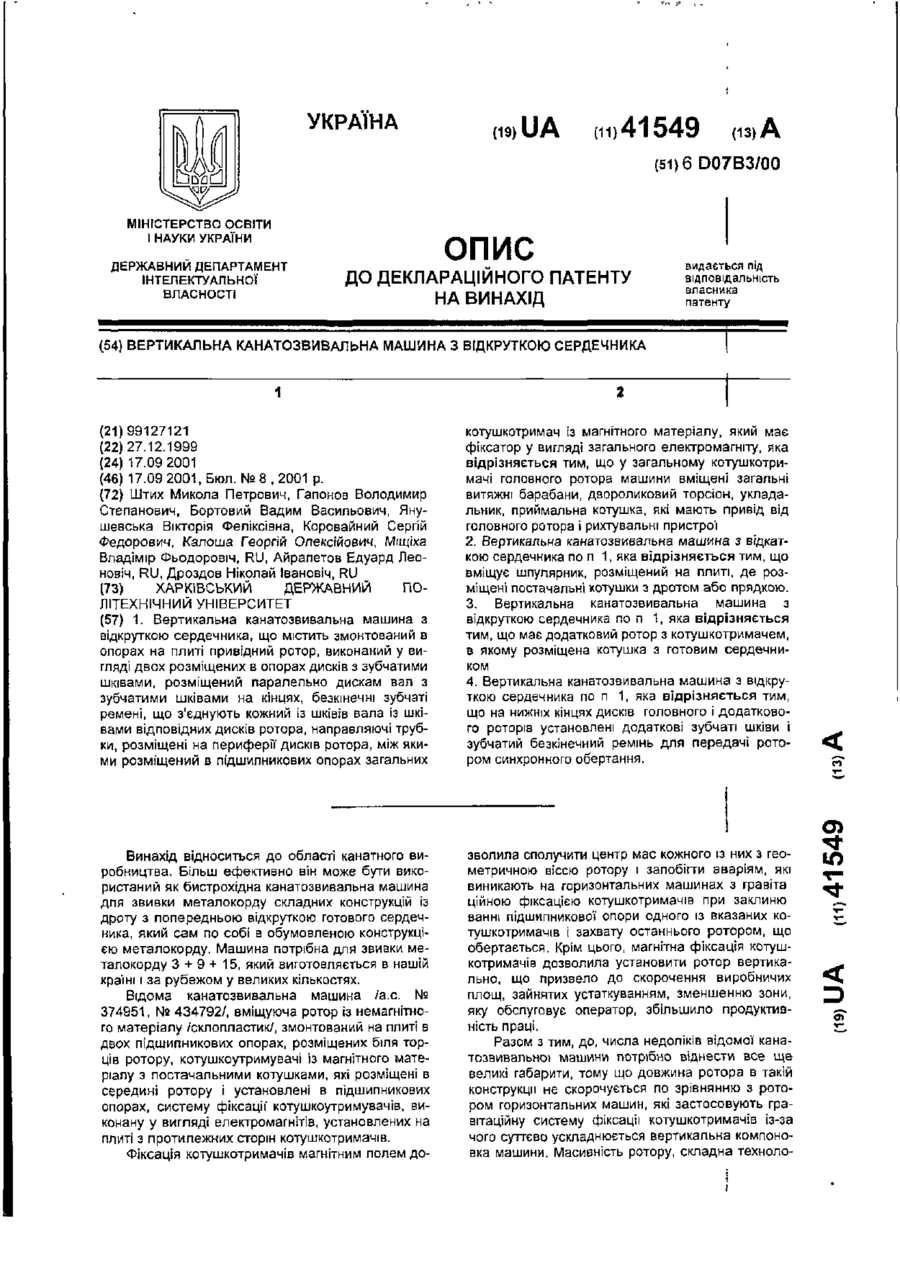

Вертикальна канатозвивальна машина з відкруткою сердечника

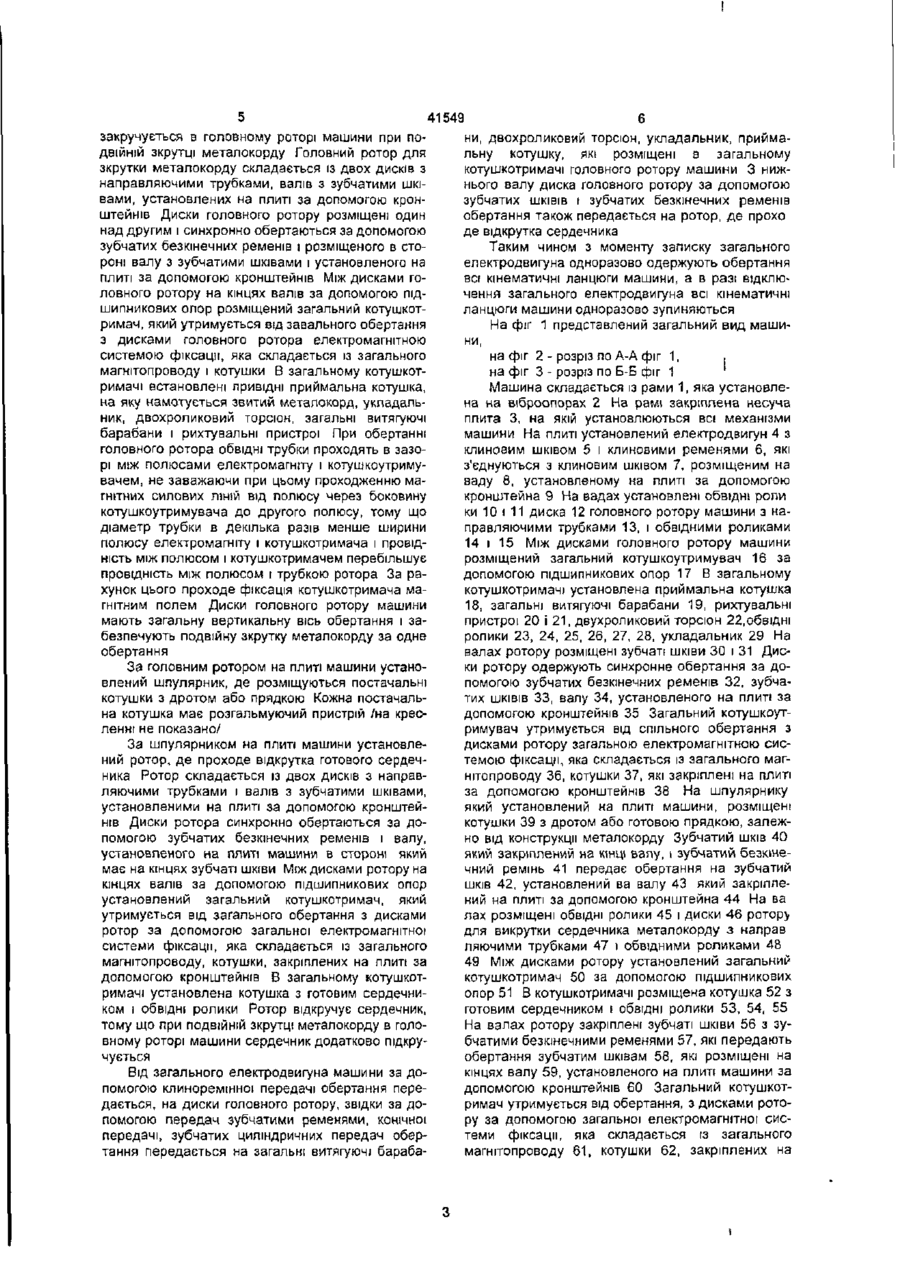

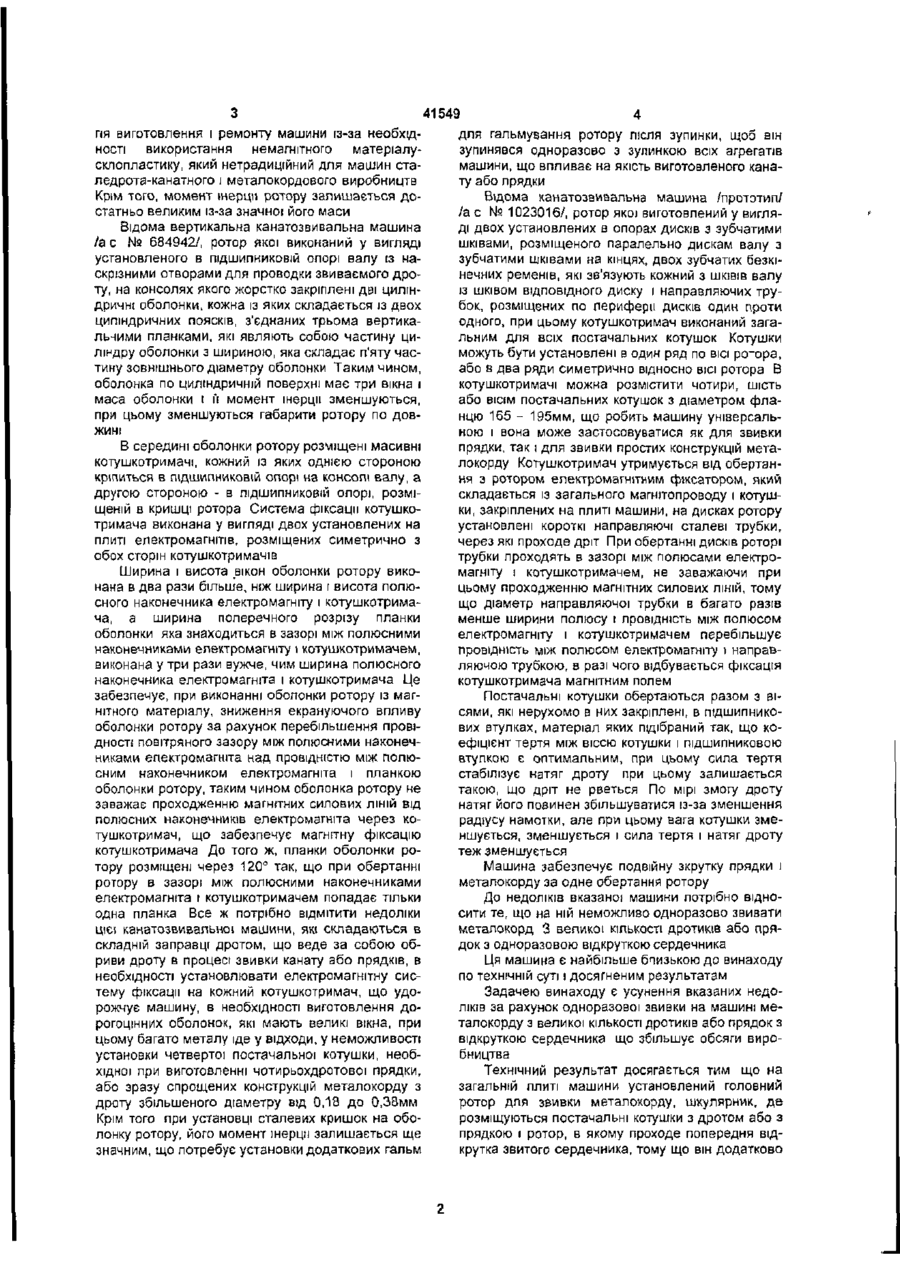

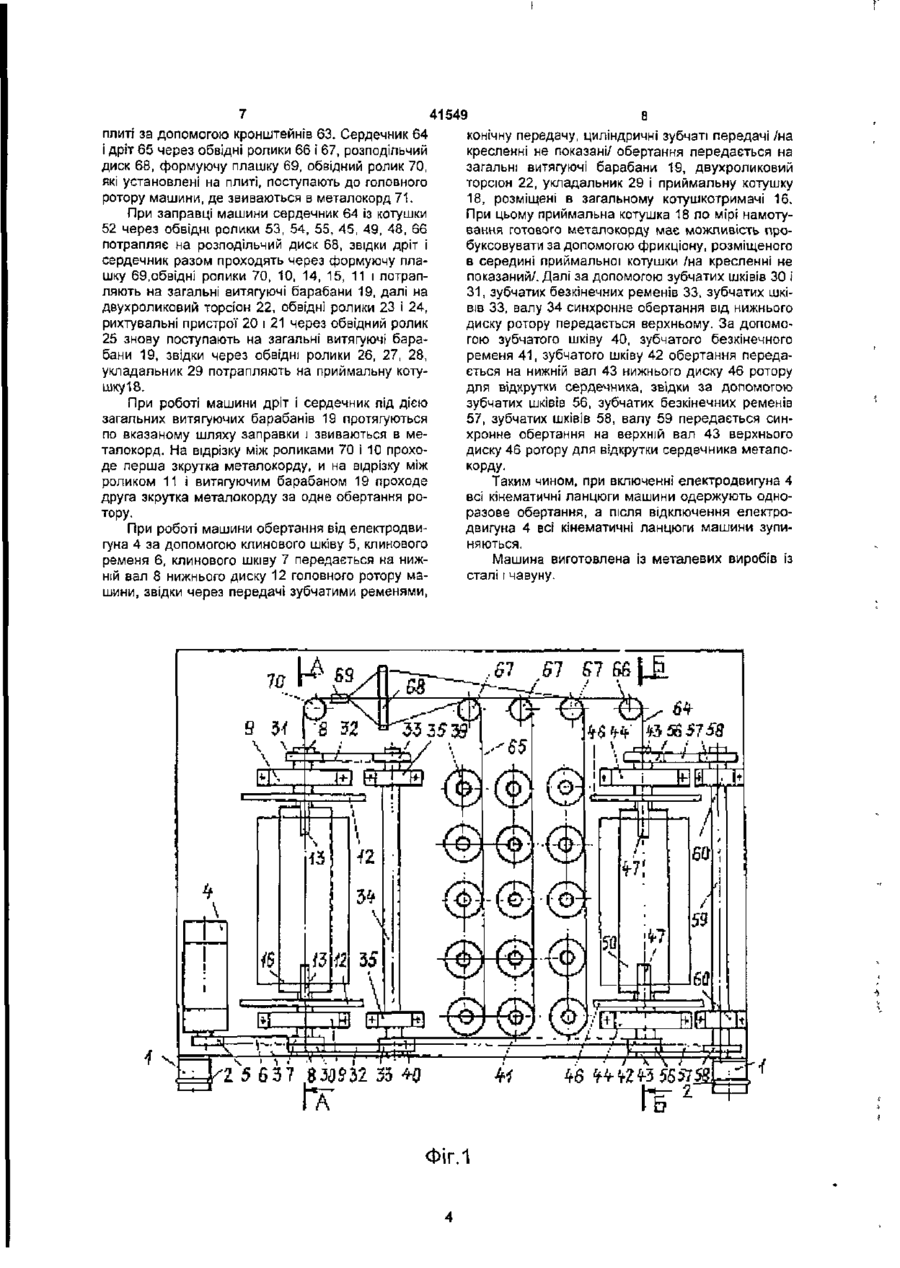

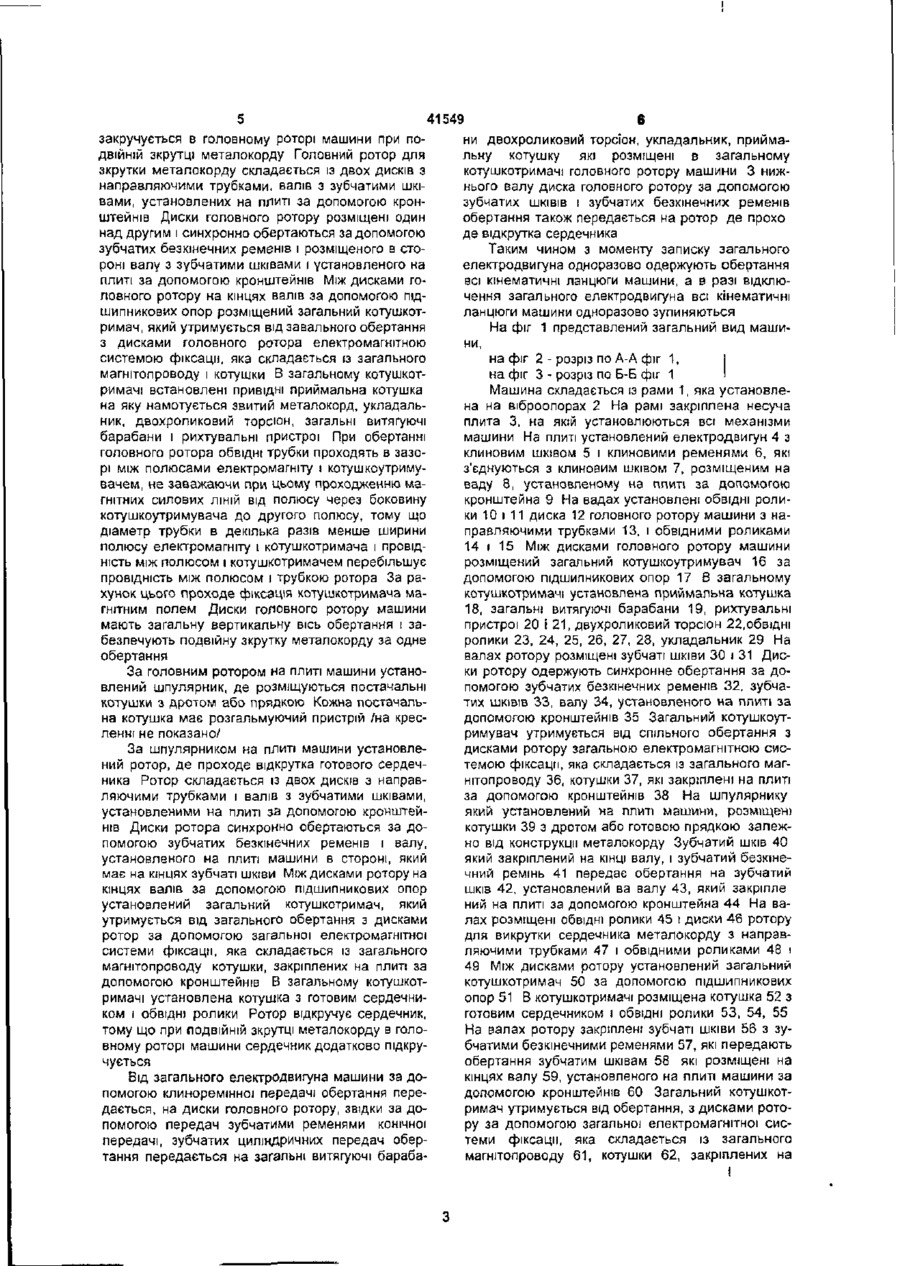

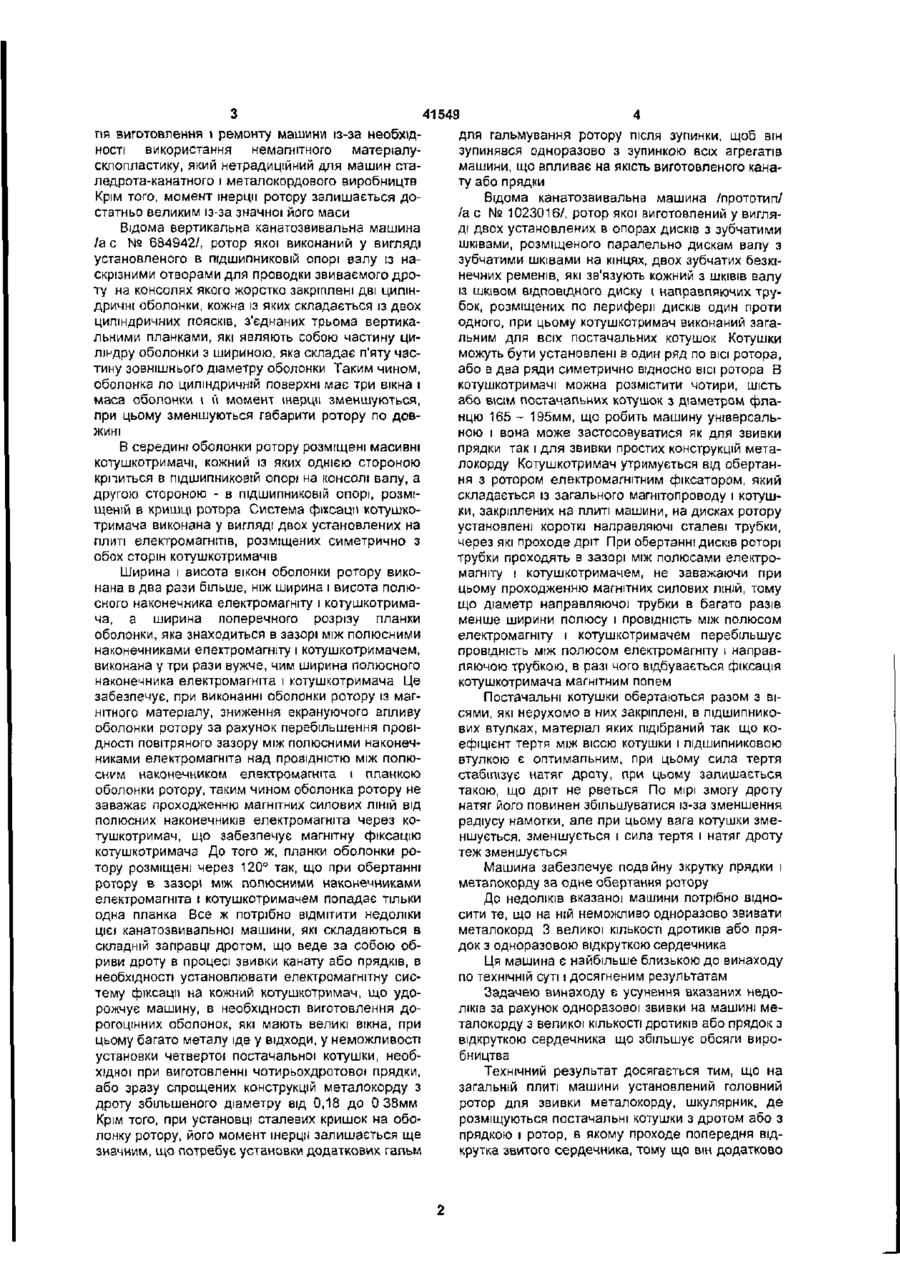

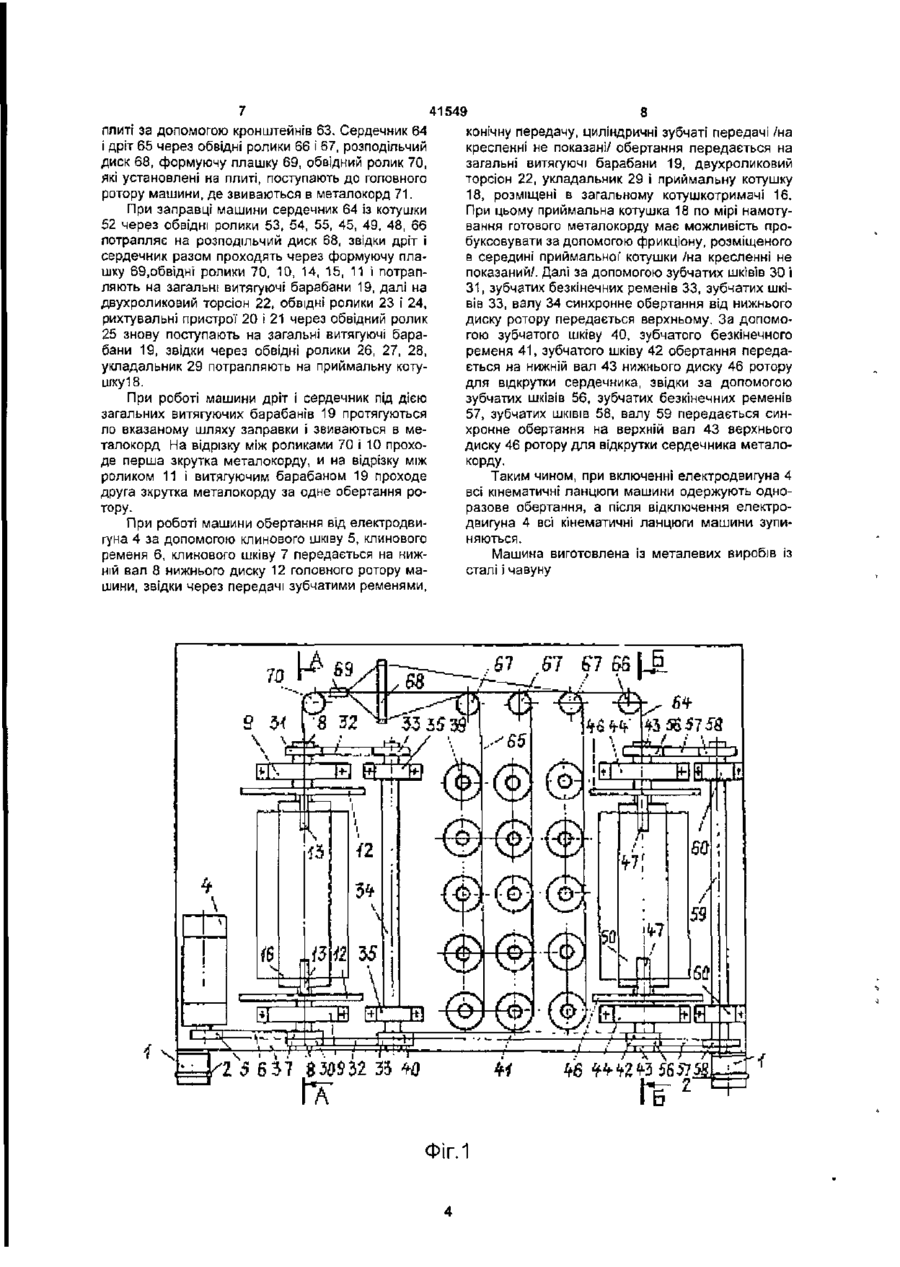

1. Вертикальна канатозвивальна машина з відкруткою сердечника, що містить змонтований в опорах на плиті привідний ротор, виконаний у вигляді двох розміщених в опорах дисків з зубчатими шківами, розміщений паралельно дискам вал з зубчатими шківами на кінцях, безкінечні зубчаті ремені, що з'єднують кожний із шківів вала із шківами відповідних дисків ротора, направляючі трубки, розміщені на периферії дисків ротора, між якими розміщений в підшипникових опорах загальних Винахід відноситься до області канатного виробництва Більш ефективно він може бути використаний як бистрохідна канатозвивальна машина для звивки металокорду складних конструкцій Із дроту з попередньою відкруткою готового сердечника, який сам по собі в обумовленою конструкцією металокорду. Машина потрібна для звивки металокорду 3 + 9 + 15, який виготовляється в нашій країні і за рубежом у великих кількостях. Відома канатозвивальна машина /а.с. № 374951, № 434792/, вміщуюча ротор із немагнітного матеріалу /склопластик/, змонтований на плиті в двох підшипникових опорах, розміщених біля торців ротору, котушкоутримувачі Із магнітного матеріалу з постачальними котушками, які розміщені в середині ротору і установлені в підшипникових опорах, систему фіксації котушкоутримувачів, виконану у вигляді електромагнітів, установлених на плиті з протилежних сторін котушкотримачів. Фіксація котушкотримачів магнітним полем до котушкотримач із магнітного матеріалу, який має фіксатор у вигляді загального електромагніту, яка відрізняється тим, що у загальному котушкотримачі головного ротора машини вміщені загальні витяжні барабани, двороликовий торсіон, укладальник, приймальна котушка, які мають привід від головного ротора і рихтувальні пристрої'. 2. Вертикальна канатозвивальна машина з відкаткою сердечника поп 1, яка відрізняється тим, що вміщує шпулярник, розміщений на плиті, де розміщені постачальні котушки з дротом або прядкою. 3. Вертикальна канатозвивальна машина з відкруткою сердечника по п. 1, яка відрізняється тим, що має додатковий ротор з ко тушко тримачем, в якому розміщена котушка з готовим сердечником 4. Вертикальна канатозвивальна машина з відкруткою сердечника по п 1, яка відрізняється тим, що на нижніх кінцях дисків головного і додаткового роторів установлені додаткові зубчаті шківи І зубчатий безкінечний ремінь для передачі ротором синхронного обертання. зволила сполучити центр мас кожного із них з геометричною віссю ротору і запобігти аваріям, які виникають на горизонтальних машинах з гравітаційною фіксацією котушкотримачів при закпинюванні підшипникової опори одного із вказаних котушкотримачів і захвату останнього ротором, що обертається. Крім цього, магнітна фіксація котушкотримачів дозволила установити ротор вертикально, що призвело до скорочення виробничих площ, зайнятих устаткуванням, зменшенню зони, яку обслуговує оператор, збільшило продуктивність праці. Разом з тим, до, числа недоліків відомої канатозвивально'і машини потрібно віднести все ще великі габарити, тому що довжина ротора в такій конструкції не скорочується по зрівнянню з ротором горизонтальних машин, які застосовують гравітаційну систему фіксації котушкотримачів із-за чого суттєво ускладнюється вертикальна компоновка машини. Масивність ротору, складна техноло о ю 5 гія виготовлення і ремонту машини із-за необхідності використання немагнітного матеріалусклопластику, який нетрадиційний для машин сталедрота-канатного і металокордового виробництв Крім того, момент Інерції ротору залишається достатньо великим із-за значної його маси. Відома вертикальна канатозвивальна машина /а с № 684942/, ротор якої виконаний у вигляді установленого в підшипниковій опорі валу із наскрізними отворами для проводки звиваємого дроту, на консолях якого жорстко закріплені дві циліндричні оболонки, кожна із яких складається із двох циліндричних поясків, з'єднаних трьома вертикальними планками, які являють собою частину циліндру оболонки з шириною, яка складає п'яту частину зовнішнього діаметру оболонки. Таким чином, оболонка по циліндричній поверхні має три вікна і маса оболонки і ґі момент інерції зменшуються, при цьому зменшуються габарити ротору по довжині. В середині оболонки ротору розміщені масивні котушкотримачі, кожний із яких однією стороною кріпиться в підшипниковій опорі на консолі валу, а другою стороною - в підшипниковій опорі, розміщеній в кришці ротора. Система фіксації1 котушкотримача виконана у вигляді двох установлених на плиті електромагнітів, розміщених симетрично з обох сторін котушкотримачів. Ширина і висота вікон оболонки ротору виконана в два рази більше, ніж ширина і висота полюсного наконечника електромагніту і котушкотримача, а ширина поперечного розрізу планки оболонки, яка знаходиться в зазорі між полюсними наконечниками електромагніту і котушкотримачем, виконана утри рази вужче, чим ширина полюсного наконечника електромагніта і котушкотримача. Це забезпечує, при виконанні оболонки ротору із магнітного матеріалу, зниження екрануючого впливу оболонки ротору за рахунок перебільшення провідності повітряного зазору між полюсними наконечниками електромагніта над провідністю між полюсним наконечником електромагніта і планкою оболонки ротору, таким чином оболонка ротору не заважає проходженню магнітних силових ліній від полюсних наконечників електромагніта через котушкотримач, що забезпечує магнітну фіксацію котушкотримача. До того ж, планки оболонки ротору розміщені через 120° так, що при обертанні ротору в зазорі між полюсними наконечниками електромагніта і котушкотримачем попадає тільки одна планка Все ж потрібно відмітити недоліки цієї" канатозвивальної машини, які складаються в складній заправці дротом, що веде за собою обриви дроту в процесі звивки канату або прядків; в необхідності установлювати електромагнітну систему фіксації1 на кожний котушкотримач, що удорожчує машину; в необхідності виготовлення дорогоцінних оболонок, які мають великі вікна, при цьому багато металу іде у відходи; у неможливості установки четвертої' постачальної котушки, необхідно! при виготовленні чотирьохдротової прядки, або зразу спрощених конструкцій металокорду з дроту збільшеного діаметру від 0,18 до 0,38мм. Крім того, при установці сталевих кришок на оболонку ротору, його момент інерції залишається ще значним, що потребує установки додаткових гальм 41549 для гальмування ротору після зупинки, щоб він зупинявся одноразово з зупинкою всіх агрегатів машини, що впливає на якість виготовленого канату або прядки Відома канатозвивальна машина /прототип/ /а.с. № 1023016/, ротор якої" виготовлений у вигляді двох установлених в опорах дисків з зубчатими шківами, розміщеного паралельно дискам валу з зубчатими шківами на кінцях, двох зубчатих безкінечних ременів, які зв'язують кожний з шківів валу ІЗ шківом відповідного диску і направляючих трубок, розміщених по периферії' дисків один проти одного, при цьому котушкотримач виконаний загальним для всіх постачальних котушок. Котушки можуть бути установлені в один ряд по ВІСІ ротора, або в два ряди симетрично відносно вісі ротора. В котушкотримачі можна розмістити чотири, шість або вісім постачальних котушок з діаметром фланцю 165 - 195мм, що робить машину універсальною і вона може застосовуватися як для звивки прядки, так і для звивки простих конструкцій металокорду Котушкотримач утримується від обертання з ротором електромагнітним фіксатором, який складається із загального магніто про воду і котушки, закріплених на плиті машини, на дисках ротору установлені короткі направляючі сталеві трубки, через які проходе дріт При обертанні дисків роторі трубки проходять в зазорі між полюсами електромагніту і котушкотримачем, не заважаючи при цьому проходженню магнітних силових ЛІНІЙ, тому що діаметр направляючої трубки в багато разів менше ширини полюсу і провідність між полюсом електромагніту І котушкотримачем перебільшує провідність між полюсом електромагніту і направляючою трубкою, в разі чого відбувається фіксація котушкотримача магнітним полем. Постачальні котушки обертаються разом з вісями, які нерухомо в них закріплені, в підшипникових втулках, матеріал яких підібраний так, що коефіцієнт тертя між віссю котушки і підшипниковою втулкою є оптимальним, при цьому сила тертя стабілізує натяг дроту, при цьому залишається такою, що дріт не рветься По мірі змогу дроту натяг його повинен збільшуватися із-за зменшення радіусу намотки, але при цьому вага котушки зменшується, зменшується і сила тертя і натяг дроту теж зменшується. Машина забезпечує подвійну зкрутку прядки і металокорду за одне обертання ротору. До недоліків вказаної' машини потрібно відносити те, що на ній неможливо одноразово звивати металокорд. З великої кількості дротиків або прядок з одноразовою відкруткою сердечника Ця машина є найбільше близькою до винаходу по технічній суті І досягненим результатам Задачею винаходу є усунення вказаних недоліків за рахунок одноразової звивки на машині металокорду з великої кількості дротиків або прядок з відкруткою сердечника, що збільшує обсяги виробництва. Технічний результат досягається тим, що на загальній плиті машини установлений головний ротор для звивки металокорду, шкулярник, де розміщуються постачальні котушки з дротом або з прядкою і ротор, в якому проходе попередня відкрутка звитого сердечника, тому що він додатково 41549 закручується в головному роторі машини при ПОДВІЙНІЙ зкрутці металокорду Головний ротор для зкрутки металокорду складається із двох дисків з направляючими трубками, валів з зубчатими шківами, установлених на плиті за допомогою кронштейнів Диски головного ротору розміщені один над другим і синхронно обертаються за допомогою зубчатих безкінечних ременів і розміщеного в стороні валу з зубчатими шківами і установленого на плиті за допомогою кронштейнів Між дисками головного ротору на кінцях валів за допомогою підшипникових опор розміщений загальний котушкотримач, який утримується від завального обертання з дисками головного ротора електромагнітною системою фіксації, яка складається із загального магнітопроводу і котушки В загальному котушкотримачі встановлені привідні приймальна котушка, на яку намотується звитий металокорд, укладальник, двохроликовий торсюн, загальні витягуючі барабани і рихтувальні пристрої При обертанні головного ротора обвщні трубки проходять в зазорі між полюсами електромагніту і котушкоутримувачем, не заважаючи при цьому проходженню магнітних силових ЛІНІЙ від полюсу через боковину котушкоутримувача до другого полюсу, тому що діаметр трубки в декілька разів менше ширини полюсу електромагніту і коту ш котрим ач а і провідність між полюсом і котушкотримачем перебільшує провідність між полюсом і трубкою ротора За рахунок цього проходе фіксація котушкотримача магнітним полем Диски головного ротору машини мають загальну вертикальну вісь обертання і забезпечують подвійну зкрутку металокорду за одне обертання За головним ротором на плиті машини установлений шпулярник, де розміщуються постачальні котушки з дротом або прядкою Кожна постачальна котушка має розгальмуючий пристрій /на кресленні не показано/ За шпулярником на плиті машини установлений ротор, де проходе вщкрутка готового сердечника Ротор складається із двох дисків з направляючими трубками і валів з зубчатими шківами, установленими на плиті за допомогою кронштейнів Диски ротора синхронно обертаються за допомогою зубчатих безкінечних ременів і валу, установленого на плиті машини в стороні, який має на кінцях зубчаті шківи Між дисками ротору на кінцях валів за допомогою підшипникових опор установлений загальний котушкотримач, який утримується від загального обертання з дисками ротор за допомогою загальної електромагнітної системи фіксації, яка складається із загального магнітопроводу, котушки, закріплених на плиті за допомогою кронштейнів В загальному котушкотримачі установлена котушка з готовим сердечником і обвідні ролики Ротор відкручує сердечник, тому що при ПОДВІЙНІЙ зкрутці металокорду в головному роторі машини сердечник додатково підкручується ВІД загального електродвигуна машини за допомогою клиноремінної передачі обертання передається, на диски головного ротору, звідки за допомогою передач зубчатими ременями, конічної передачі, зубчатих циліндричних передач обертання передасться на загальні витягуючі бараба ни, двохроликовий торсюн, укладальник, приймальну котушку, які розміщені в загальному котушкотримачі головного ротору машини 3 нижнього валу диска головного ротору за допомогою зубчатих ШКІВІВ і зубчатих безкінечних ременів обертання також передається на ротор, де прохо де вщкрутка сердечника Таким чином з моменту записку загального електродвигуна одноразово одержують обертання всі кінематичні ланцюги машини, а в разі відключення загального електродвигуна всі кінематичні ланцюги машини одноразово зупиняються На фіг 1 представлений загальний вид машини, на фіг 2 - розріз по А-А фіг 1, і на фіг 3 - розріз по Б-Б фіг 1 ' Машина складається із рами 1, яка установлена на віброопорах 2 На рамі закріплена несуча плита 3, на якій установлюються всі механізми машини На плиті установлений електродвигун 4 з клиновим шківом 5 і клиновими ременями 6, які з'єднуються з клиновим шківом 7, розміщеним на ваду 8, установленому на ПЛИТІ за допомогою кронштейна 9 На вадах установлені обвідні ролики 10 і 11 диска 12 головного ротору машини з направляючими трубками 13 і обвідними роликами 14 і 15 Між дисками головного ротору машини розміщений загальний котушкоутримувач 16 за допомогою підшипникових опор 17 В загальному котушкотримачі установлена приймапьна котушка 18, загальні витягуючі барабани 19, рихтувальні пристрої 20 і 21, двухроликовий торсюн 22,обвідні ролики 23, 24, 25, 26, 27, 28, укладальник 29 На валах ротору розміщені зубчаті шківи ЗО і 31 Диски ротору одержують синхронне обертання за допомогою зубчатих безкінечних ременів 32, зубчатих ШКІВІВ 33, валу 34, установленого на плиті за допомогою кронштейнів 35 Загальний котушкоутримувач утримується від спільного обертання з дисками ротору загальною електромагнітною системою фіксації, яка складається із загального магнітопроводу 36, котушки 37, які закріплені на плиті за допомогою кронштейнів 38 На шпулярнику який установлений на плиті машини, розміщені котушки 39 з дротом або готовою прядкою, залежно БІД конструкції металокорду Зубчатий шків 40 який закріплений на КІНЦІ валу, і зубчатий безкінечний ремінь 41 передає обертання на зубчатий шків 42 установлений ва валу 43, який закріпле ний на плиті за допомогою кронштейна 44 На ва лах розміщені обвідні ролики 45 і диски 46 ротору для викрутки сердечника металокорду з направляючими трубками 47 і обвідними роликами 48 і 49 Між дисками ротору установлений загальний котушкотримач 50 за допомогою підшипникових опор 51 В котушкотримачі розміщена котушка 52 з готовим сердечником і обвідні ролики 53, 54, 55 На еалах ротору закріплені зубчаті шківи 56 з зубчатими безкінечними ременями 57, які передають обертання зубчатим шківам 58, які розміщені на кінцях валу 59, установленого на плиті машини за допомогою кронштейнів 60 Загальний котушкотримач утримується ВІД обертання, з дисками ротору за допомогою загальної електромагнітної системи фіксації, яка складається із загального магнітопроводу 61, котушки 62, закріплених на 41549 8 плиті за допомогою кронштейнів 63. Сердечник 64 конічну передачу, циліндричні зубчаті передачі /на і дріт 65 через обвідні ролики 66 і 67, розподільчий кресленні не показані/ обертання передається на диск 68, формуючу плашку 69, обвідний ролик 70, загальні витягуючі барабани 19, двухроликовий які установлені на плиті, поступають до головного торсіон 22, укладальник 29 і приймальну котушку ротору машини, де звиваються в металокорд 71. 18, розміщені в загальному коту ш котрим ач І 16. При заправці машини сердечник 64 із котушки При цьому приймальна котушка 18 по мірі намоту52 через обвідні ролики 53, 54, 55, 45, 49, 48, 66 вання готового металокорду має можливість пропотрапляє на розподільчий диск 68, звідки дріт і буксовувати за допомогою фрикціону, розміщеного сердечник разом проходять через формуючу плав середині приймальної котушки /на кресленні не шку 69,обвідні ролики 70, 10, 14, 15, 11 і потраппоказаний/. Далі за допомогою зубчатих шківів ЗО і ляють на загальні витягуючі барабани 19, далі на 31, зубчатих безкінечних ременів 33, зубчатих шкідвухроликовий торсіон 22, обвідні ролики 23 і 24, вів 33, валу 34 синхронне обертання від нижнього рихтувальні пристрої 20 і 21 через обвідний ролик диску ротору передається верхньому. За допомо25 знову поступають на загальні витягуючі барагою зубчатого шківу 40, зубчатого безкінечного бани 19, звідки через обвідні ролики 26, 27, 28, ременя 41, зубчатого шківу 42 обертання передаукладальник 29 потрапляють на приймальну котується на нижній вал 43 нижнього диску 46 ротору шку18. для відкрутки сердечника, звідки за допомогою зубчатих ШКІВІВ 56, зубчатих безкінечних ременів При роботі машини дріт і сердечник під дією 57, зубчатих ШКІВІВ 58, валу 59 передається синзагальних витягуючих барабанів 19 протягуються хронне обертання на верхній вал 43 верхнього по вказаному шляху заправки і звиваються в медиску 46 ротору для відкрутки сердечника металоталокорд На відрізку між роликами 70 і 10 прохокорду. де перша зкрутка металокорду, и на відрізку між Таким чином, при включенні електродвигуна 4 роликом 11 і витягуючим барабаном 19 проходе всі кінематичні ланцюги машини одержують однодруга зкрутка металокорду за одне обертання роразове обертання, а після відключення електротору. двигуна 4 всі кінематичні ланцюги машини зупиПри роботі машини обертання від електродвиняються. гуна 4 за допомогою клинового шківу 5, клинового Машина виготовлена Із металевих виробів із ременя 6, клинового шківу 7 передається на нижсталі і чавуну. ній вал 8 нижнього диску 12 головного ротору машини, звідки через передачі зубчатими ременями, 37 830S32 33 ЇХ ФІГ.1 /5 У6 О 26 ІІ в /2 27 9 15 Фіг.2 Б-Б 61 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90
