Відцентрова вертикальна машина

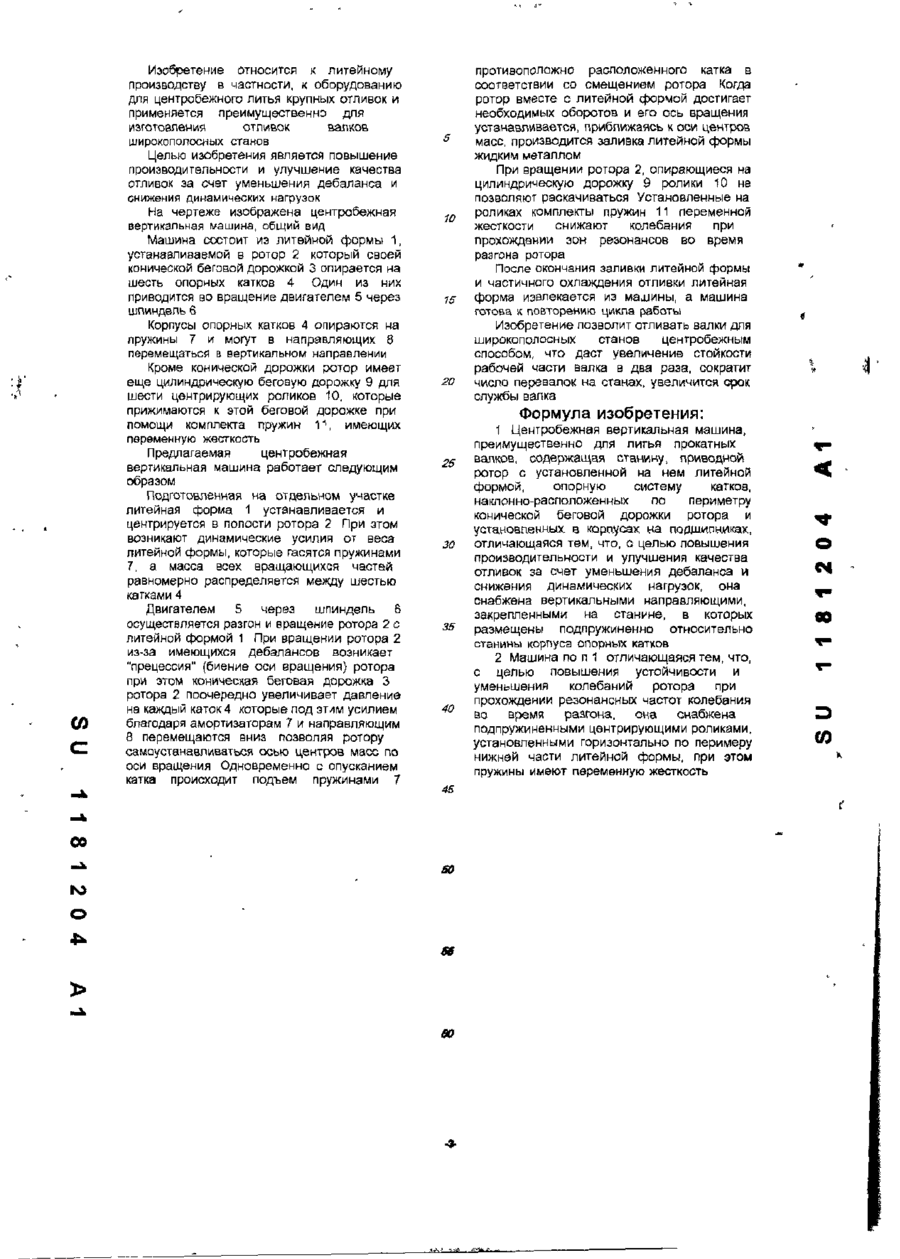

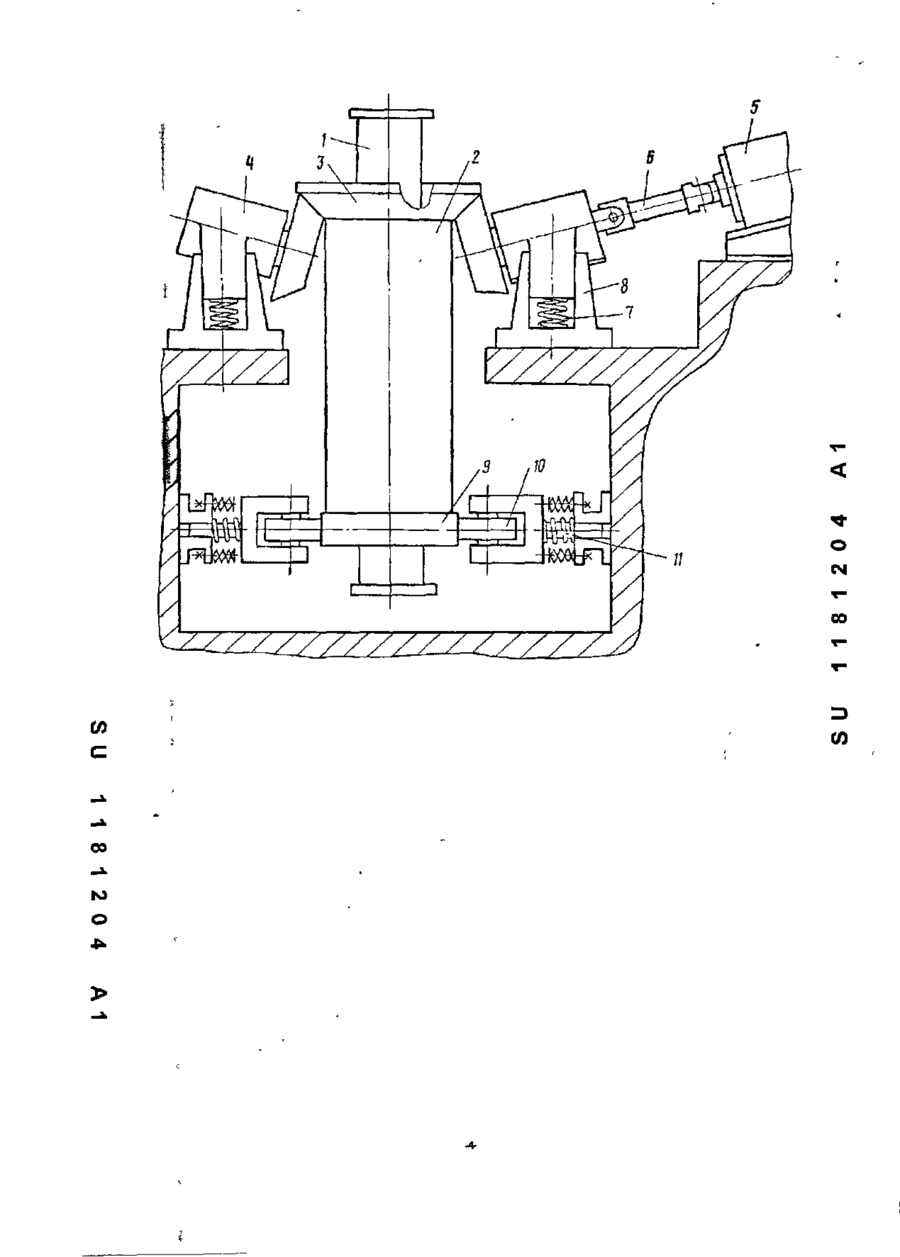

1 Центробежная вертикальная машина преимущественно для литья прокатных валков содержащая станину приводной ротор с установленной на нем литейной формой опорную систему катков наклонно расположенных по периметру конической беговой дорожки ротора и установленных в корпусах на подшипниках отличающаяся тем что с целью повышения производительности и улучшения качества отливок за счет уменьшения дебаланса и снижения динамических нагрузок она снабжена вертикальными направляющими закрепленными на станине в которых размещены подпружиненно относительно станины корпуса опорных катков 2 Машина по п 1 отличающаяся тем что с целью повышения устойчивости и уменьшения колебаний ротора при прохождении резонансных частот колебания во время разгона она снабжена подпружиненными центрирующими роликами установленными горизонтально по перимеру нижней части литейной формы при этом пружины имеют переменную жесткость о см 00 С О Изобретение относится к литейному производству в частности, к оборудованию для центробежного литья крупных отливок и применяется преимущественно для изготовления отливок валков широкополосных станов Целью изобретения является повышение производительности и улучшение качества отливок за счет уменьшения дебаланса и снижения динамических нагрузок На чертеже изображена центробежная вертикальная машина, общий вид Машина состоит из литейной формы 1, устанавливаемой в ротор 2 который своей конической беговой дорожкой 3 опирается на шесть опорных катков 4 Один из них приводится во вращение двигателем 5 через шпиндель 6 Корпусы опорных катков 4 опираются на пружины 7 и могут в направляющих 8 перемещаться в вертикальном направлении Кроме конической дорожки ротор имеет еще цилиндрическую беговую дорожку 9 для шести центрирующих роликов 10, которые прижимаются к этой беговой дорожке при помощи комплекта пружин 1л, имеющих переменную жесткость Предлагаемая центробежная вертикальная машина работает следующим образом Подготовленная на отдельном участке литейная форма 1 устанавливается и центрируется в полости ротора 2 При этом возникают динамические усилия от веса литейной формы, которые гасятся пружинами 7, а масса всех вращающихся частей равномерно распределяется между шестью катками 4 Двигателем 5 через шпиндель 6 осуществляется разгон и вращение ротора 2 с литейной формой 1 При вращении ротора 2 из-за имеющихся дебалансов возникает "прецессия" (биение оси вращения) ротора при этом коническая беговая дорожка 3 ротора 2 поочередно увеличивает давление на каждый каток 4 которые под этим усилием благодаря амортизаторам 7 и направляющим 8 перемещаются вниз позволяя ротору самоустанавпиваться осью центров масс по оси вращения Одновременно с опусканием катка происходит подъем пружинами 7 10 15 20 противоположно расположенного катка в соответствии со смещением ротора Когда ротор вместе с литейной формой достигает необходимых оборотов и его ось вращения устанавливается, приближаясь к оси центров масс, производится заливка литейной формы жидким металлом При вращении ротора 2, опирающиеся на цилиндрическую дорожку 9 ролики 10 не позволяют раскачиваться Установленные на роликах комплекты пружин 11 переменной жесткости снижают колебания при прохождении зон резонансов во время разгона ротора После окончания заливки литейной формы и частичного охлаждения отливки литейная форма извлекается из машины, а машина готова к повторению цикла работы Изобретение позволит отливать валки для широкополосных станов центробежным способом, что даст увеличение стойкости рабочей части валка в два раза, сократит число перевалок на станах, увеличится срок службы валка Формула изобретения: 25 30 35 40 45 00 so 5S 60 1 Центробежная вертикальная машина, преимущественно для литья прокатных валков, содержащая станину, приводной ротор с установленной на нем литейной формой, опорную систему катков, наклонно-расположенных по периметру конической беговой дорожки ротора и установленных в корпусах на подшипниках, отличающаяся тем, что, с целью повышения производительности и улучшения качества отливок за счет уменьшения дебаланса и снижения динамических нагрузок, она снабжена вертикальными направляющими, закрепленными на станине, в которых размещены подпружиненно относительно станины корпуса опорных катков 2 Машина по п 1 отличающаяся тем, что, с целью повышения устойчивости и уменьшения колебаний ротора при прохождении резонансных частот колебания во время разгона, она снабжена подпружиненными центрирующими роликами, установленными горизонтально по перимеру нижней части литейной формы, при этом пружины имеют переменную жесткость о со (О о м 00 О) С (0
