Полиця для вітрини стелажного типу (варіанти)

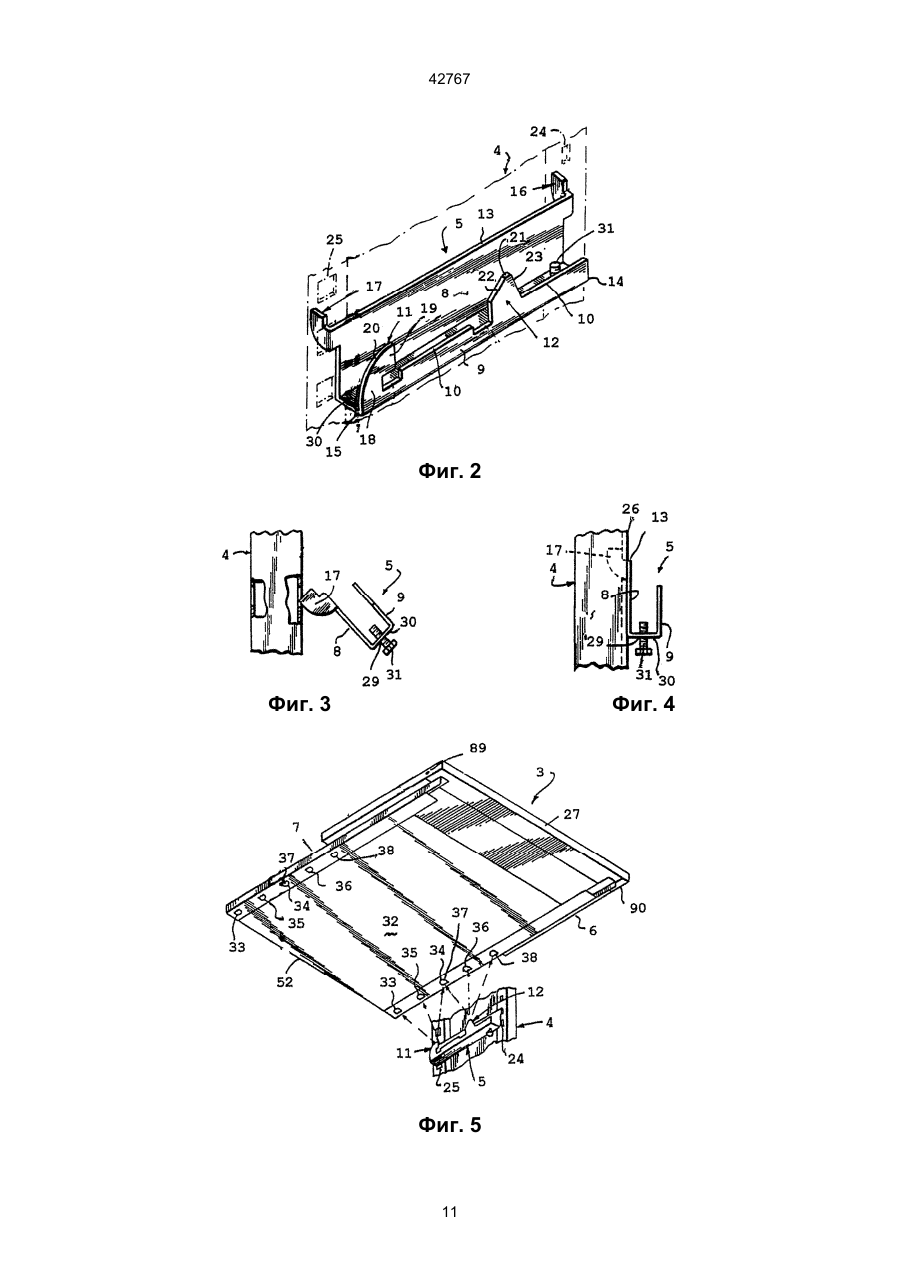

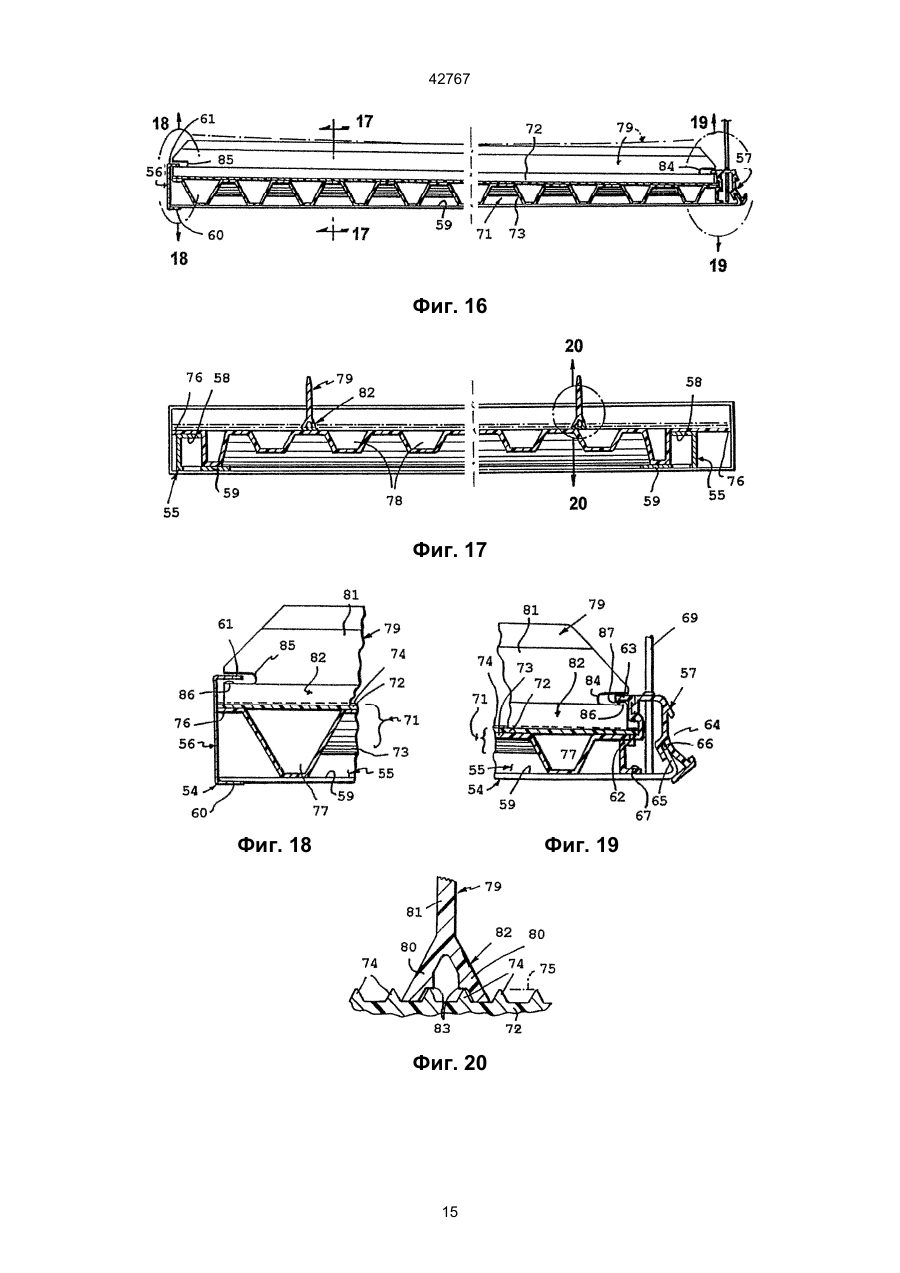

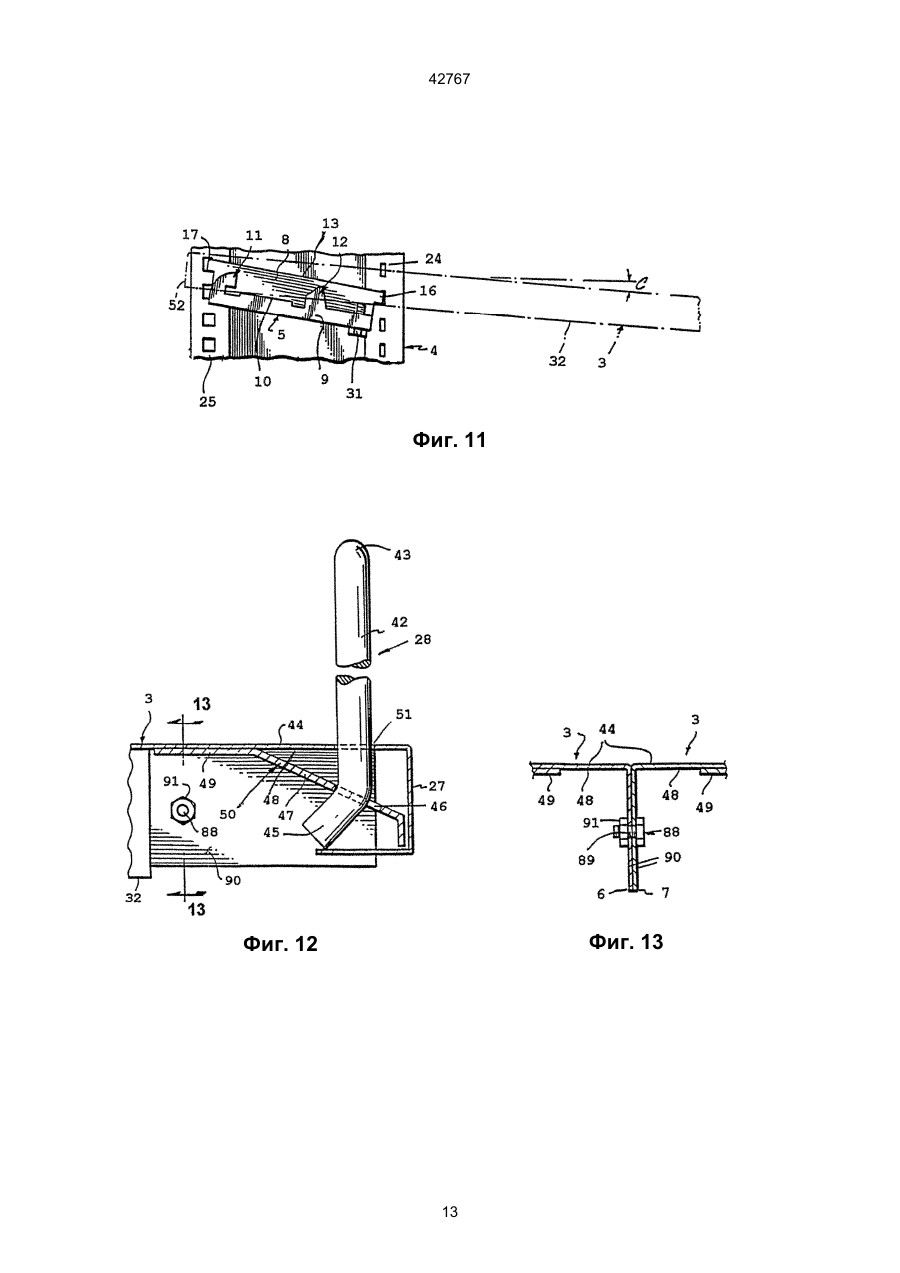

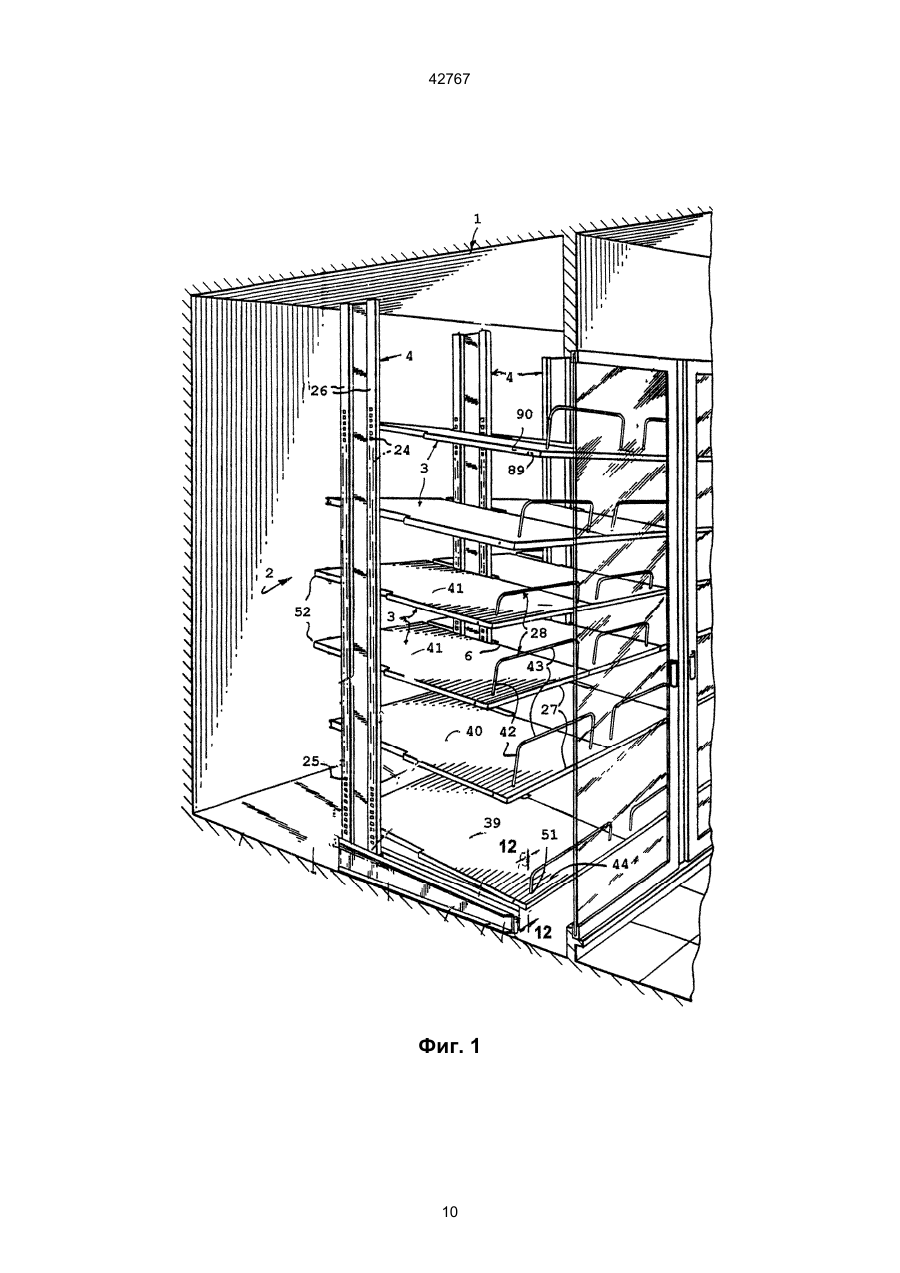

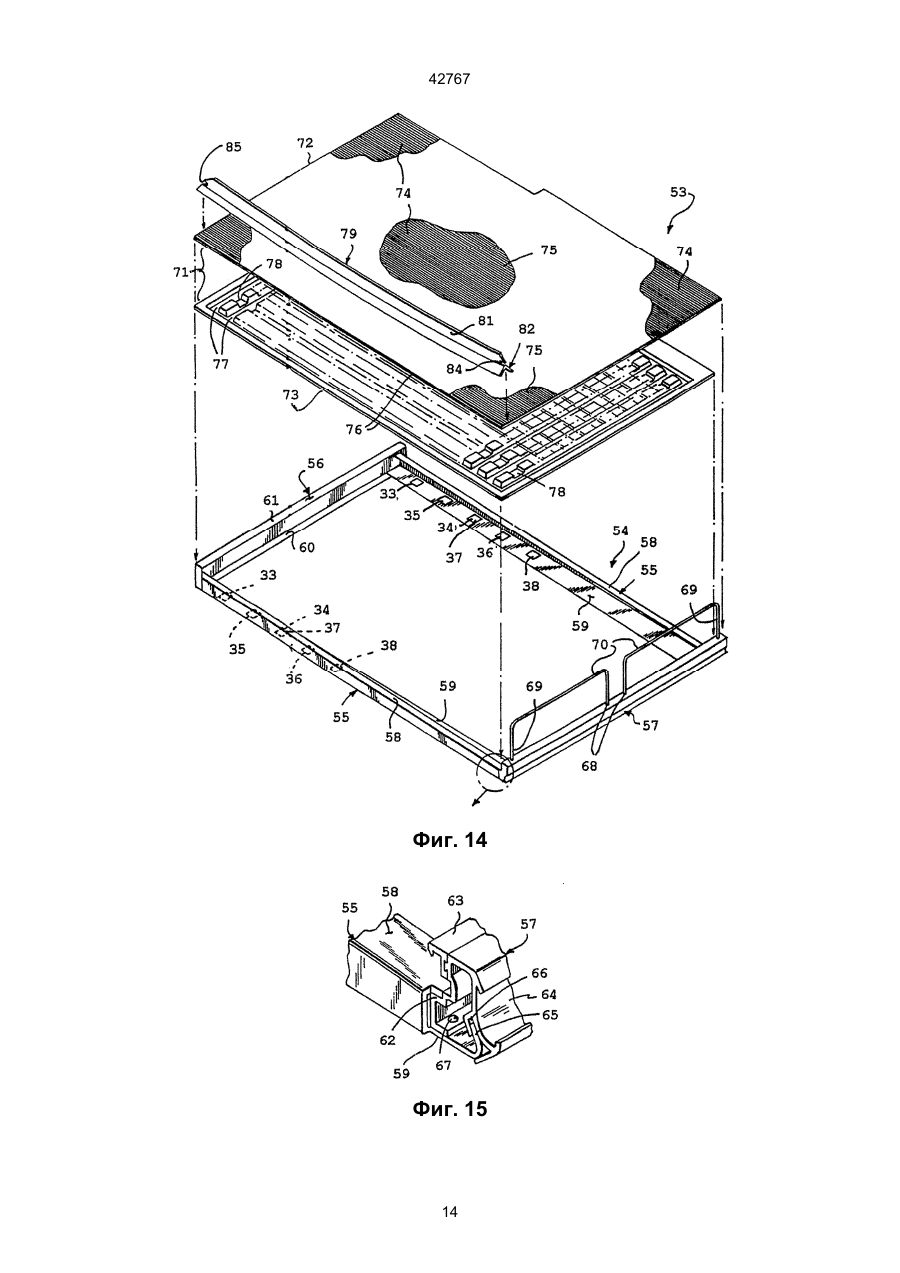

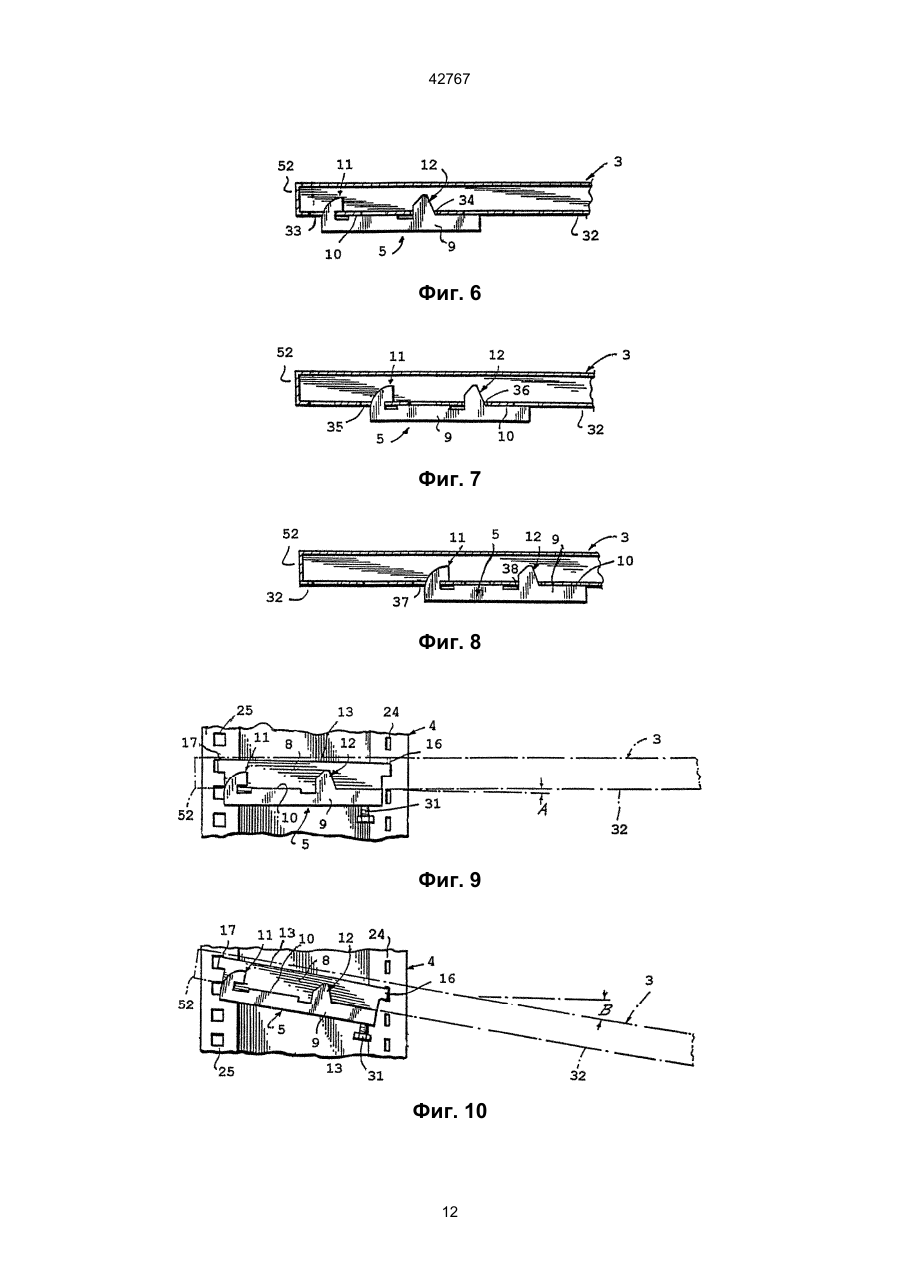

1. Полка для витрины стеллажного типа, содержащая плоский элемент для поддержания товара, поверхность скольжения, расположенную в качестве верхнего слоя на поверхности упомянутого плоского элемента, и, по меньшей мере, один разделитель для направления товара, отличающаяся тем, что полка снабжена рамой, имеющей две отстоящие одна от другой боковые секции, соединяющие переднюю секцию с отстоящей от нее задней секцией, плоский элемент для поддержания товара выполнен в виде, по меньшей мере, одного вкладыша, опирающегося на упомянутую раму, поверхность скольжения расположена в качестве верхнего слоя на поверхности упомянутого вкладыша полки и служит для продвижения товара при его гравитационной подаче, а разделитель направлен кверху от упомянутой поверхности скольжения, присоединен к самой верхней поверхности упомянутой поверхности скольжения, но не зафиксирован на ней, расположен от упомянутой передней секции рамы до упомянутой задней секции рамы и установлен с возможностью переустановки на упомянутой поверхности скольжения в различные положения по отношению к полке. 2. Полка по п. 1, отличающаяся тем, что упомянутая поверхность скольжения содержит набор отстоящих одно от другого и выступающих кверху ребер, практически параллельных и расположенных от упомянутой передней секции рамы к упомянутой задней секции рамы. 3. Полка по п. 2, отличающаяся тем, что упомянутый разделитель имеет основание, практически сходное по форме с перевернутой буквой Y, а каждая лапка упомянутого основания имеет выступ, который, когда упомянутая лапка упомянутого основания вставляется между двумя соседними упо C2 (54) ПОЛИЦЯ ДЛЯ ВІТРИНИ СТЕЛАЖНОГО ТИПУ (ВАРІАНТИ) 42767 заднем концах разделителя входить в зацепление с упомянутыми язычками передней и задней секций рамы и прикреплять упомянутый разделитель к полке. 8. Полка по п. 6, отличающаяся тем, что внутри каждого упомянутого выреза выполнен упор, входящий в зацепление с упомянутым язычком при закреплении упомянутого разделителя на упомянутой полке. 9. Полка по п. 6, отличающаяся тем, что с нижней стороны упомянутого вкладыша выполнен набор поперечных каналов. 10. Полка по п. 6, отличающаяся тем, что с нижней стороны упомянутого вкладыша выполнен набор продольных каналов. Данные варианты изобретения относятся к торговому оборудованию, в частности, к полке для витрины стеллажного типа, которая может быть использована, в частности, в сочетании с малой холодильной камерой. Известна витрина открытого стеллажного типа (см. описание изобретения к патенту США № 4,960,210, кл. А47F7/00, опубл. 1990), содержащая горизонтальные параллельные поддерживающие балки, которые закрепляются с помощью крючков на вертикальных стойках. К поддерживающим балкам прикреплены передняя, промежуточная и задняя поперечные балки, на которых наклонно установлены лотки, набор которых образует полку витрины. Каждый лоток содержит плоский элемент для поддержания товара, поверхность скольжения, расположенную в качестве верхнего слоя на поверхности упомянутого плоского элемента, и разделители для направления товара, расположенные по бокам лотка. У объекта и аналога совпадают следующие существенные признаки: плоский элемент для поддержания товара, поверхность скольжения, расположенная в качестве верхнего слоя на поверхности упомянутого плоского элемента и разделители для направления товара. Получению ожидаемого нового технического результата при использовании аналога препятствуют следующие причины. В данном случае в витрине с гравитационной подачей товара используются полка, образованная лотками с разделителями для разбивки товара на ряды. Однако, расстояние между разделителями, а, следовательно, ширина изделия, которое можно поместить между ними, фиксировано и задается изготовителем лотков. Так как разделители установлены неподвижно, площадь полки используется неэффективно и продавец магазина не имеет возможности проявлять гибкость при расстановке товара и организации витрины с гравитационной подачей товара, в частности, в сочетании с малой холодильной камерой, что ссужает эксплуатационные возможности полки для витрины стеллажного типа. Наиболее близким по совокупности признаков к изобретению является выбранный в качестве прототипа полочный узел для выставления продаваемых продуктов (см. описание изобретения к патенту США № 5,199,584, кл. А47F5/00, опубл. 1993), содержащий плоский элемент для поддержания товара, средства для соединения этого плоского элемента с ему подобными, поверхность скольжения, расположенную в качестве верхнего слоя на поверхности упомянутого плоского элемента, и, по меньшей мере, один разделитель для направления товара. У данного объекта и прототипа совпадают следующие существенные признаки. Полки содержат: плоский элемент для поддержания товара, повер-хность скольжения, расположенную в качестве верхнего слоя на поверхности упомянутого плоского элемента, и, по меньшей мере, один разделитель для направления товара. Получению ожидаемого нового технического результата при использовании прототипа препятствуют следующие причины. При использовании полочного узла известной конструкции в витринах с гравитационной подачей товара формируются полки с разделителями для разбивки товаров на ряды. Однако, расстояние между разделителями, а, следовательно, ширина изделия, которое можно поместить между ними, часто бывает фиксированным и задается изготовителем полочного узла. Если разделители установлены неподвижно, площадь полки используется неэффективно и продавец магазина не имеет возможности проявлять гибкость при расстановке товара и организации витрины с гравитационной подачей. Даже если пложение разделителей можно регулировать, то из-за сложности механизма их крепления к полкам перемещение разделителей при реорганизации витрины затруднительно, особенно в сочетании с малой холодильной камерой, что сужает эксплуатационные возможности полки для витрины стеллажного типа. В основу изобретения поставлена задача создать такую полку для витрины стеллажного типа, усовершенствование которой путем введения новых элементов, изменения формы выполнения связей между элементами и взаимного расположения элементов, позволило бы при использовании изобретения обеспечить достижение технического результата, заключающегося в расширении эксплуатационных возможностей полки для витрины стеллажного типа. Данное изобретение характеризуется следующими существенными признаками, которые выражены определенными понятиями, достаточными для их идентификации, направлены на решение поставленной задачи и достаточны для достижения ожидаемого технического результата во всех случаях, на которые распространяется объем правовой охраны. В первом варианте изобретения полка для витрины стеллажного типа, содержит плоский элемент для поддержания товара, поверхность скольжения, расположенную в качестве верхнего слоя на поверхности упомянутого плоского элемента и, по меньшей мере, один разделитель для направления товара. От прототипа изобретение отличается следующим. Полка снабжена рамой, имеющей две отстоящие одна от другой боковые сек 2 42767 ции, соединяющие переднюю секцию с отстоящей от нее задней секцией. Плоский элемент для поддержания товара выполнен в виде, по меньшей мере, одного вкладыша, опирающегося на упомянутую раму. Поверхность скольжения расположена в качестве верхнего слоя на поверхности упомянутого вкладыша полки и служит для продвижения товара при его гравитационной подаче. Разделитель направлен кверху от упомянутой поверхности скольжения, присоединен к самой верхней поверхности упомянутой поверхности скольжения, но не зафиксирован на ней, расположен от упомянутой передней секции рамы до упомянутой задней секции рамы и установлен с возможностью переустановки на упомянутой поверхности скольжения в различные положения по отношению к полке. При использовании изобретения ожидается достижение технического результата, заключающегося в расширении эксплуатационных возможностей полки для витрины стеллажного типа. Между совокупностью существенных признаков изобретения и достигаемым техническим результатом имеется следующая причинно- следственная связь. Если при формировании витрин стеллажного типа с гравитационной подачей товара использовать полки конструкции, то расстояние между разделителями для разбивки товаров на ряды не будет фиксированным и не задается изготовителем полки, так как разделители могут быть переустановлены на поверхности скольжения вкладыша в различные положения по отношению к полке. Разделители легко отделяются от полки и вновь устанавливаются на полке между упомянутой передней секцией рамы и упомянутой задней секцией рамы в различных позициях. Пара соседних разделителей образует канал, который организует изделия в ряд для упорядоченного продвижения по полке под действием гравитации. Ширину канала можно регулировать посредством перемещения разделителей, а раму с каждой полкой можно отдельно переустановить, не меняя положения всей витрины. Таким образом, продавец получает большую свободу при организации витрины с изделиями различной ширины и эффективно использует площадь полок, что расширяет эксплуатационные возможности полки для витрины стеллажного типа, в частности, в сочетании с малой холодильной камерой. В частных случаях выполнения изобретение характеризуется следующими отличительными от прототипа признаками. Упомянутая поверхность скольжения содержит набор отстоящих одно от другого и выступающих кверху ребер, практически параллельных и расположенных от упомянутой передней секции рамы к упомянутой задней секции рамы. Упомянутый разделитель имеет основание, практически сходное по форме с перевернутой буквой Y, а каждая лапка упомянутого основания, имеет выступ, который, когда упомянутая лапка упомянутого основания вставляется между двумя соседними упомянутыми ребрами, сцепляется с одним из упомянутых ребер. На краю упомянутой передней секции установлен ограничитель, служащий для удержания размещенного на полке товара. Полка выполнена с возможностью консольного закрепления на витрине стеллажного типа. Параллельные ребра на верхней поверхности вкладыша имеют двойное назначение: образуют поверхность скольжения для продвижения товара под действием гравитации к переднему краю полки и служат механизмом присоединения разделителей, перпендикулярных верхней поверхности полки и разбивающих ее на каналы. Так как разделители имеют основание в виде перевернутой буквы Y, то основание входит в зацепление с соседними ребрами на поверхности скольжения и разделители могут быть установлены и переустановлены на поверхности скольжения вкладыша между упомянутой передней секцией рамы и упомянутой задней секцией рамы в различные положения по отношению к полке. Консольное закрепление рамы с полкой на витрине стеллажного типа позволяет расположить стойки витрины у заднего края каждой полки, за счет чего обеспечивается беспрепятственный доступ к выставленным на полке товарам, в частности через дверь холодильной камеры, что способствует дальнейшему расширению эксплуатационных возможностей полки для витрины стеллажного типа. Во втором варианте изобретения полка для витрины стеллажного типа, содержит плоский элемент для поддержания товара, поверхность скольжения, расположенную в качестве верхнего слоя на поверхности упомянутого плоского элемента и, по меньшей мере, один разделитель для направления товара. От прототипа изобретение отличается следующим. Полка снабжена рамой, имеющей две отстоящие одна от другой боковые секции, соединяющие переднюю секцию с отстоящей от нее задней секцией. Плоский элемент для поддержания товара выполнен в виде, по меньшей мере, одного вкладыша, опирающегося на упомянутую раму. Поверхность скольжения расположена в качестве верхнего слоя на поверхности упомянутого вкладыша полки и служит для продвижения товара при его гравитационной подаче. Разделитель направлен кверху от упомянутой поверхности скольжения, присоединен к самой верхней поверхности упомянутой поверхности скольжения, но не зафиксирован на ней, расположен от упомянутой передней секции рамы до упомянутой задней секции рамы и установлен с возможностью переустановки на упомянутой поверхности скольжения в различные положения по отношению к полке. На переднем конце упомянутого разделителя выполнен вырез и на заднем конце упомянутого разделителя выполнен вырез, а на упомянутой передней секции рамы и на упомянутой задней секции рамы выполнены язычки, выступающие один из упомянутой передней секции рамы и другой из упомянутой задней секции рамы и вставляемые в упомянутый вырез на переднем конце разделителя и упомянутый вырез на заднем конце разделителя соответственно для присоединения упомянутого разделителя к полке. При использовании изобретения ожидается достижение технического результата, заключающегося в расширении эксплуатационных возможностей полки для витрины стеллажного типа. 3 42767 Между совокупностью существенных признаков изобретения и достигаемым техническим результатом имеется следующая причинно-следственная связь. Если при формировании витрин стеллажного типа с гравитационной подачей товара использовать полки конструкции, то расстояние между разделителями для разбивки товаров на ряды не будет фиксированным и не задается изготовителем полки, так как разделители могут быть переустановлены на поверхности скольжения вкладыша в различные положения по отношению к полке. Для укрепления разделителя на полке в соответствующие вырезы в нем вставляют язычки, расположенные на передней и задней секциях рамы. Разделители легко отделяются от полки и вновь устанавливаются на полке между язычком упомянутой передней секцией рамы и язычком упомянутой задней секцией рамы в различных позициях. Пара соседних разделителей образует канал, который организует изделия в ряд для упорядоченного продвижения по полке под действием гравитации. Ширину канала можно регулировать посредством перемещения разделителей, а раму с каждой полкой можно отдельно переустановить, не меняя положения всей витрины. Таким образом, продавец получает большую свободу при организации витрины с изделиями различной ширины и эффективно использует площадь полок, что расширяет эксплуатационные возможности полки для витрины стеллажного типа, в частности, в сочетании с малой холодильной камерой. В частных случаях выполнения данного по второму варианту изобретение характеризуется следующими отличительными от прототипа признаками. Упомянутый разделитель имеет изогнутую кверху форму, такую, что передний и задний концы загибаются кверху относительно средней части упомянутого разделителя, и эта изогнутая форма дает возможность упомянутым вырезам на переднем и на заднем концах разделителя входить в зацепление с упомянутыми язычками передней и задней секций рамы и прикреплять упомянутый разделитель к полке. Внутри каждого упомянутого выреза выполнен упор, входящий в зацепление с упомянутым язычком при закреплении упомянутого разделителя на упомянутой полке. С нижней стороны упомянутого вкладыша выполнен набор поперечных каналов. С нижней стороны упомянутого вкладыша выполнен набор продольных каналов. Изогнутая форма разделителя, а также наличие на нем упоров, входящих в зацепление с упомянутыми язычками, способствуют надежному удержанию разделителей при их переустановке по поверхности скольжения полки. Цели и особенности настоящего изобретения станут более очевидными при изучении нижеследующего полного описания, взятого в совокупности с прилагаемыми иллюстрациями, на которых: фиг. 1 - это поперечный разрез в аксонометрической проекции малой холодильной камеры, в которой расположена витрина стеллажного типа, с полками, соответствующими настоящему изобретению; фиг. 2 - вид в аксонометрической проекции кронштейна для поддержки полки, предложенного настоящим изобретением, соединенного со стойкой витрины, которая изображена условно; фиг. 3 - вид спереди крюка кронштейна для поддержки полки, вставляемого в гнездо, проделанное в стойке витрины; фиг. 4 - вид спереди крюка кронштейна для поддержки полки после присоединения кронштейна к стойке; фиг. 5 - вид в аксонометрической проекции снизу первого варианта осуществления полки,, у боковых краев которой проделаны отверстия, в которые при перемещении полки вперед или назад относительно стойки витрины вставляют крюк и зубец кронштейна; фиг. 6 - вид в разрезе первого варианта осуществления полки, изображающий крюк и зубец кронштейна для поддержки полки, вставленные в пару отверстий на нижней стороне полки таким образом, что полка оказывается максимально смещенной вперед по отношению к стойке витрины; фиг. 7 - тот же вид, что и на фиг. 6, но крюк и зубец кронштейна вставлены в другую пару отверстий, так что полка находится в среднем положении относительно стойки витрины; фиг. 8 - тот же вид, что и на фиг. 3, но крюк и зубец кронштейна вставлены в третью пару отверстий, так что полка оказывается максимально смещенной назад относительно стойки витрины; фиг. 9 - вид сбоку, на котором изображена стойка витрины с присоединенным к ней кронштейном для поддержки полки, которая показана условно и наклонена приблизительно на 1° назад относительно горизонтальной плоскости; фиг. 10 - такой же вид, как на фиг. 9, но полка, показанная условно, наклонена приблизительно на 8° вперед для гравитационной подачи товара; фиг. 11 - такой же вид, как на фиг. 10, но полка, показанная условно, наклонена приблизительно на 4° вперед для гравитационной подачи товара; фиг. 12 - вид в разрезе по линии 12-12 на фиг. 1, изображающий передний край полки со вставленным в нее ограничителем из проволоки; фиг. 13 - вид спереди в разрезе по линии 13-13 на фиг. 12, изображающий соединительный болт, соединяющий соседние полки, соответствующие настоящему изобретению; фиг. 14 - вид в аксонометрической проекции второго варианта осуществления полки для гравитационной подачи товара, предложенной настоящим изобретением; фиг. 15 - увеличенное изображение боковой секции рамы, соединенной с передней секцией рамы; фиг. 16 - вид в разрезе полки, изображённой на фиг. 14; фиг. 17 - вид в разрезе по линии 17-17 полки, изображенной на фиг. 16; фиг. 18 - увеличенный частичный вид 18-18 сбоку разделителя, прикрепленного к заднему краю полки, изображенной на фиг. 16; фиг. 19 - увеличенный частичный вид 19-19 сбоку переднего конца разделителя, прикреп 4 42767 ленного к переднему краю полки, изображенной на фиг. 16; фиг. 20 - увеличенное поперечное сечение 20-20 соединения разделителя с поверхностью скольжения, изображенной на фиг. 17. На графических материалах позициями обозначены следующие элементы: 1 - холодильная камера; 2 - витрина стеллажного типа; 3 - полка; 4 - стойка; 5 - кронштейн; 6 - правая сторона полки; 7 - левая сторона полки; 8 - боковая стенка кронштейна 5; 9 - боковая стенка кронштейна 5; 10 - верхний край боковой стенки 9 кронштейна 5; 11 - крюк для полки; 12 - зубец; 13 - верхний край боковой стенки 8 кронштейна 5; 14 - передний край боковой стенки 9 кронштейна 5; 15 - задний край боковой стенки 9 кронштейна 5; 16 - несущий крюк; 17 - несущий крюк; 18 - вертикальное плечо крюка 11; 19 - горизонтальное плечо крюка 11; 20 - дугообразное закругление; 21 - верхняя поверхность зубца 12; 22 - наклонная сторона зубца 12; 23 - наклонная сторона зубца 12; 24 - гнездо из переднего ряда гнезд на стойке 4; 25 - гнездо из заднего ряда гнезд на стойке 4; 26 - стенка стойки 4; 27 - передняя сторона полки; 28 - ограничитель; 29 - отверстие; 30 - нижняя часть опоры для полки на кронштейне 5; 31 - винт; 32 - нижняя поверхность полки; 33 - отверстие; 34 - отверстие; 35 - отверстие; 36 - отверстие; 37 - отверстие; 38 - отверстие; 39 - нижняя полка витрины; 40 - вторая снизу полка витрины; 41 - центральная полка витрины; 42 - плечо ограничителя; 43 - перекладина ограничителя; 44 - верхняя поверхность полки; 45 - конец плеча ограничителя 42; 46 - отверстие; 47 - пластина-фиксатор; 48 - нижняя сторона верхней поверхности полки; 49 - закрепленная часть пластины-фиксатора; 50 - лепесток; 51 - отверстие; 52 - задний край полки; 53 - полка; 54 - рама; 55 - боковая секция; 56 - задняя секция; 57 - передняя секция; 58 - верхний борт боковой секции 55; 59 - нижний борт боковой секции 55; 60 - нижний борт задней секции 56; 61 - язычок на задней секции рамы; 62 - выступ; 63 - язычок на передней секции рамы; 64 - канал; 65 - крюк; 66 - паз; 67 - заклепка; 68 - отверстие; 69 - плечо ограничителя; 70 - ограничитель; 71 - вкладыш; 72 - верхний лист вкладыша; 73 - нижняя опорная решетка вкладыша; 74 - ребра; 75 - поверхность скольжения; 76 - рамка; 77 - поперечные каналы; 78 - продольные каналы; 79 - разделитель; 80 - лапка; 81 - верхняя часть разделителя; 82 - основание разделителя; 83 - выступ; 84 - вырез на переднем конце разделителя; 85 - вырез на заднем конце разделителя; 86 - упор; 87 - крючок; 88 - болт; 89 - отверстие; 90 - борт полки; 91 - гайка. Предложенная настоящим изобретением конструкция полки может быть реализована, в частности, при формировании в малой холодильной камере 1 (фиг. 1) витрины стеллажного типа 2, состоящей из полок 3. Доступ к товарам, размещенным на витрине стеллажного типа 2, осуществляется через дверь холодильной камеры. В состав витрины входят практически вертикальные стойки 4, опирающиеся на продолговатые основания, расположенные у нижних концов стоек на дне малой холодильной камеры. Между каждыми двумя соседними вертикальными стойками 4 консольно устанавливают набор полок 3, выполненных в соответствии с настоящим изобретением. Полки 3 укрепляются на стойках 4 таким образом, что достают до двери холодильной камеры. Тем самым покупателям обеспечивается беспрепятственный доступ через дверь холодильной камеры к стоящим на полках товарам, так как в витрине отсутствуют передние стойки, затрудняющие доступ к товарам. Кроме того, запас товара на полках можно пополнить в нужное время, так как возможен доступ к заднему краю полок между вертикальными стойками 4. Возможность консольного закрепления полки данной конструкции на витрине стеллажного типа обеспечивается следующим образом. После того, как соответствующее количество секций каркаса соединено в соответствии с раз 5 42767 мерами малой холодильной камеры 1, между соседними стойками 4 можно укладывать полки 3. Полки 3 прикрепляются к стойкам 4 при помощи кронштейнов 5, поддерживающих полку у боковых ее краев. Кронштейн для поддержки полки, подходящий для прикрепления правой стороны 6 полки к стойке 4, изображен на фиг. 2. Кронштейн 5 для поддержки полки, имеющий ту же конструкцию, должен поддерживать и левую сторону 7 каждой полки. Как лучше видно на фиг. 2, каждый кронштейн 5 для поддержки полки практически имеет вид U-образного желоба, образованного парой боковых стенок 8 и 9, одна из которых - 8 - выше другой и имеет ровный верхний край, а другая боковая стенка 9, отстоящая от первой, - ниже первой, и на верхнем краю ее 10 имеется крюк 11 для полки и зубец 12. В целях, которые будут разъяснены впоследствии, верхний край 10 боковой стенки 9 скошен под углом приблизительно в 1° по отношению к верхнему краю 13 стенки 8. Иными словами, передний край 14 боковой стенки 9 выше заднего края 15 боковой стенки 9 настолько, чтобы обеспечивался уклон назад в 1°. Крюк 11 для полки расположен у заднего края 15 боковой стенки 9 кронштейна для поддержки полки, а зубец 12 расположен у переднего края 14 боковой стенки 9 кронштейна для поддержки полки. На противоположной боковой стенке 8 имеются несущие крючья 16 и 17,-расположенные на ее верхнем краю 13 у концов кронштейна 5 для поддержки полки. Крюк 11 для полки имеет L-образную форму. Его практически вертикальное плечо 18 выступает кверху из боковой стенки 9. От практически вертикального плеча 18 отходит практически горизонтальное плечо 19, которое в совокупности с вертикальным плечом образует крюк 11 для полки. Наружная поверхность сопряжения плеч 18 и 19 выполнена в виде дугообразного закругления 20 для облегчения ввода полочного крюка 11 в полку 3, предложенную настоящим изобретением. Зубец 12 имеет форму несимметричного усеченного треугольника с плоской верхней поверхностью 21 и наклонными сторонами 22 и 23, которые соединяют плоскую верхнюю поверхность 21 с боковой стенкой 9. Рядом с зубцом 12 и полочным крюком 11 в верхнем крае 10 боковой стенки 9 проделаны вырезы, облегчающие присоединение кронштейна 5 для поддержки полки к полке 3. На фиг. 3 и фиг. 4 показана установка кронштейна 5 для поддержки полки 3 в гнезда 24 и 25, которые расположены на каждой стойке 4 параллельными рядами. Несущие крючья 16, 17 следует вставлять в гнезда на стойке, наклонив кронштейн 5 для поддержки полки под углом относительно стойки 4, как показано на фиг. 3. Когда несущие крючья 16, 17 войдут в гнезда, соответственно, переднего ряда 24 и заднего ряда 25 гнезд на стойке, кронштейн 5 для поддержки полки опускают, пока он не займет параллельное положение по отношению к стенке 26 стойки, как показано на фиг. 4. Когда кронштейн 5 для поддержки полки вешают в гнезда из рядов 24, 25, находящиеся в одной и той же горизонтальной плоскости, полка 3, опирающаяся на этот кронштейн, оказывается наклоненной назад под углом А к горизонтальной плоскости, который составляет приблизительно 1°, поскольку боковая стенка 9 скошена (фиг. 9). Этот наклон назад помогает предотвратить соскальзывание товара к переднему краю 27 полки, если оно нежелательно. Однако, можно наклонить полку вперед под углом В, равным 8°, и обеспечить гравитационную подачу товара, если вставить задний несущий крюк 17 в гнездо из заднего ряда 25 гнезд стойки, находящееся на одну позицию выше, чем гнездо переднего ряда 24 гнезд стойки, в которое вставлен несущий крюк 16, как видно при сравнении фиг. 9 и фиг. 10. Расположение полки 3 в витрине стеллажного типа 2 для холодильной камеры 1, предусматривающее гравитационную подачу товара, является желательным для облегчения пополнения запаса товара: когда покупатель снимает с полки 3 изделие, находящееся впереди других, остальные изделия под действием гравитации продвигаются по наклонной плоскости вперед и останавливаются, наталкиваясь на проволочные ограничители 28. На фиг. 11 показана полка 3 в положении, когда несущие крючья 16, 17 вставлены в те же гнезда, что и на фиг. 10, но полка 3 на фиг. 11 наклонена вперед под углом С, равным 4°, так как через отверстие 29 с резьбой в нижней части 30 опоры полки пропущен винт 31. Ввинчивание винта 31 способствует его продвижению сквозь отверстие 29, с которым винт 31 образует резьбовое соединение. При ввинчивании и продвижении винт 31 упирается в нижнюю поверхность 32 полки и, поворачивая полку 3 вокруг полочного крюка 11, регулирует наклон полки 3 в диапазоне от наклона приблизительно на 8° вперед (угол В на фиг. 10) до наклона приблизительно на 4° вперед (угол С на фиг. 11). Степень наклона зависит от степени ввинчивания винта. Чтобы правильно расположить полку 3 витрины стеллажного типа для гравитационной подачи товара следует установить кронштейн 5 для поддержки полки на правой 6 и левой 7 сторонах каждой полки 3 одинаково, т.е. на каждой из стоек 4, между которыми уложена полка 3, использовать соответствующие гнезда, а винтам 31 в кронштейнах 5 для поддержки полки придать одинаковое положение. Как показано на фиг. 5, кронштейн 5 для поддержки полки взаимодействует с рядом пар отверстий 33-34, 35-36, 37-38 на нижней стороне 32 каждой полки, расположенных вдоль краев ее боковых сторон 6, 7. Зубец 12 и полочный крюк 11 вставляются в отверстия на нижней стороне 32 полки. Отверстия образуют три пары 33-34, 35-36 и 37-38, как показано на фиг. 5. Центральное отверстие 34 используется как переднее отверстие 34 в паре 34-33 и как заднее отверстие 37 в паре 38-37. Заднее отверстие каждой пары 38-37, 36-35 и 34-33 - это отверстие под крюк, приспособленное для приема полочного крюка 11, а переднее отверстие каждой пары 38-37, 36-35 и 34-33 - это отверстие под зубец, приспособленное для приема зубца 12 кронштейна 5 для поддержки полки. На фиг. 6, фиг. 7 и фиг. 8 показано использование различных пар отверстий для смещения полки 3 назад и вперед относительно стойки 4. На фиг. 6 изображено такое положение полки 3 относительно кронштейна 5 для поддержки полки, в котором используется пара отверстий 33, 34 на нижней 6 42767 стороне полки у каждого из ее боковых краев. В таком положении полка 3 максимально смещена вперед относительно стойки 4. На фиг. 7 показано такое положение полки 3, в котором используется пара отверстий, обозначенная 35, 36. Подобным образом, на фиг. 8 изображена установка полки 3 в самой задней позиции, возможной в холодильной камере с витриной стеллажного типа 2, за счет использования пары отверстий, обозначенной 37, 38. Возможность выбора положения полок 3 относительно стойки 4 показана на фиг. 1 посредством сравнения расположения полок в холодильной камере с витриной стеллажного типа. Нижняя полка 39 находится в самом переднем положении, в котором используются отверстия 33, 34; вторая снизу полка 40 находится в среднем положении, в котором используются отверстия 35, 36. Центральные полки 41 находятся в самом заднем положении, в котором используется отверстие 37, 38. Возможность перемещения полок вперед и назад относительно стоек, в вертикальном направлении вдоль стоек и наклона их под различными углами для гравитационной подачи товара обеспечивает продавцу магазина удобство в расстановке товаров для их демонстрации на витрине стеллажного типа, предназначенной в частности для холодильной камеры. На фиг. 12 изображен проволочный ограничитель 28, установленный на полке 3 витрины стеллажного типа 2 для холодильной камеры 1. Проволочный ограничитель 28 имеет вид перевернутой буквы U, как показано на фиг. 1, образованной парой нисходящих плеч 42, соединенных перекладиной 43. На фиг. 12 плечи 42 расположены перпендикулярно верхней поверхности 44 полки. Конец 45 каждого плеча 42 ограничителя 28 изогнут и образует с плечом 42 ограничителя тупой угол. Конец 45 плеча ограничителя входит в нижнее отверстие 46 в пластине-фиксаторе 47, приваренной к нижней стороне 48 верхней поверхности 44 полки, как показано на фиг. 12. Пластинафиксатор 47 имеет закрепленную часть 49, приваренную или присоединенную другим способом к нижней стороне 48 верхней поверхности 44 полки 3. Лепесток 50, в котором находится нижнее отверстие 46, расположен под тупым углом к закрепленной части 49. Лепесток 50 отстоит от нижней стороны 48 и расположен под углом к ней. Нижнее отверстие 46 расположено в точке, где плечо 42 загибается и переходит в концевую часть. Плечо 42 проходит сквозь отверстие 51 в верхней поверхности 44 полки. Взаимодействие проволочного ограничителя 28 с верхней поверхностью 44 полки и пластиной-фиксатором 47 служит гарантией того, что покупатель не снимет проволочный ограничитель 28, просто потянув его в направлении, перпендикулярном верхней поверхности 44 полки. Лепесток 50 удерживает загнутую концевую часть 45 и не позволяет снять проволочный ограничитель 28, двигая его под прямым углом к верхней поверхности 44 полки. Для того, чтобы снять проволочный ограничитель 28 с полки 3, его следует подтянуть кверху и одновременно наклонить к заднему краю 52 полки, чтобы конец 45 плеча ограничителя вышел из нижнего отверстия 46 в лепестке 50, нахо дящемся внутри полки. Поэтому, если полка 3 заполнена товаром, который удерживается на ней при помощи проволочного ограничителя 28, проволочный ограничитель нельзя снять, так как товар, находящийся на полке, не позволяет наклонить его к заднему краю 52 полки. Для того чтобы установить проволочный ограничитель 28 на полке 3, сначала следует вставить конец 45 плеча ограничителя в верхнее отверстие 51 перпендикулярно верхней поверхности 44 полки, а затем толкая проволочный ограничитель 28 вниз, наклонять его к переднему краю 27 полки, чтобы конец 45 прошел через нижнее отверстие 46 в нижней пластине 47 внутри полки и принял положение, изображенное на фиг. 12. Предпочтительная конструкция осуществления полки, которую можно использовать в витрине стеллажного типа 2 для холодильной камеры 1, изображена на фиг. 14-20. Полку 53 этой конструкции можно включить в состав витрины стеллажного типа 2 и регулировать ее положение, перемещая в вертикальном и горизонтальном направлениях и располагая под углом так же, как полку 3 первой конструкции. Полка 53 включает практически прямоугольную открытую раму 54, состоящую из пары отстоящих друг от друга боковых секций 55, которые соединяют заднюю секцию 56 с передней секцией 57 (фиг. 14). Каждая боковая секция 55 включает практически U-образный желоб с горизонтальным верхним бортом 58 и более широким нижним бортом 59. Нижний борт 59 U-образного желоба задним концом неподвижно скрепляется с нижним бортом 60 задней секции 56 рамы 54. В более длинном нижнем борту 59 боковой секции 55 рамы имеется ряд парных отверстий 33-34, 35-36 и 37-38 для крепления к кронштейну 5 для поддержки полки. Задняя секции 56 рамы, в основном, образована желобом коробчатой формы, имеющим открытую сторону, открывающуюся по направлению к внутренней части открытой передней рамы 54. Нижние борта 59 боковых секций 55 рамы 54 входят в соответствующие концы направленного внутрь рамы нижнего борта 60 коробчатого желоба задней секции 56 рамы, как показано на фиг. 14. На верхней боковой стенке желоба задней секции 56 рамы имеется также язычок 61, выступающий внутрь открытой рамы 54. Передняя секция 57 рамы также в основном образована коробчатым желобом, в котором имеется направленный внутрь рамы продольный выступ 62, проходящий от одного конца желоба до другого. Этот выступ 62 на концах принимает передние концы верхних бортов 58 боковых секций 55 рамы, как показано на фиг. 15. На передней секции 57 рамы имеется также язычок 63, выступающий внутрь открытой рамы 54, как показано на фиг. 19. Вдоль переднего края передней секции 57 рамы проходит открывающийся кверху наклонный канал 64, в который можно вставить ярлык или табличку с указанием цены товара, помещенного на полку, как это принято делать (на фигуре не показано). На переднем конце каждого нижнего борта 59 боковой секции рамы имеется загнутый кверху крюк 65, который входит в паз 66, устроенный в передней секции 57 рамы на обратной стороне канала 64 для ценников, как показано на 7 42767 фиг. 19. Нижние борта 59 неподвижно скрепляются с передней секцией 57 рамы заклепками 67 или подобным способом. На верхней стороне коробчатого канала передней секции 57 рамы имеется также набор отверстий 68. Отверстия 68 расположены и устроены так, что в них входят плечи 69 практически U-образных проволочных ограничителей 70, как показано на фиг. 14. Плечи 69 проволочных ограничителей 70 вставляют в отверстия 68 в передней секции 57 рамы, чтобы присоединить ограничители 70 к переднему краю полки 53 для удержания на ней товара. Вкладыш 71 полки включает верхний лист 72 и нижнюю опорную решетку 73 (фиг. 14) и при установке в открытую раму 54 образует в совокупности с ней полку 53 в предпочтительном варианте ее осуществления. Вкладыш 72 полки 53 в предпочтительном случае изготовлен из пластмассы и снабжен набором отстоящих одно от другого практически параллельных ребер 74, проходящих по его верхней поверхности от заднего края полки к переднему. Ребра 74 образуют поверхность скольжения 75 на верхней поверхности вкладыша 72, и если полку 53 наклоняют для гравитационной подачи товара, то расположенный на ней товар под действием гравитации продвигается по поверхности скольжения 75 к переднему краю полки 53. Проволочные ограничители 70, вставленные в переднюю секцию 57 рамы, предотвращают соскальзывание товара с переднего края полки 53. В предпочтительном случае на поверхности скольжения 75 используется кремнийорганическая добавка или покрытие, чтобы уменьшить трение между товарами и вкладышем 72 полки. По бокам вкладыш 71 полки удерживают более длинные борта 59 боковых секций 55 рамы и верхние борта 58, образующие боковые стороны рамки 76, охватывающей периметр нижней стороны вкладыша 72, который опирается на раму 54, как показано на фиг. 16-20. В дополнение к рамке 76, охватывающей периметр, на нижней опорной решетке 73 имеется ряд поперечных каналов 77 и ряд продольных, более мелких, каналов 78. В совокупности поперечные и продольные каналы 77 и 78 образуют подобие шахматной доски. Каналы 77, 78 опорной решетки 73 обеспечивают дополнительную жесткость и опору для полки 53. За счет этого вкладыш 71 может быть изготовлен из легкого, прочного и рентабельного материала, предпочтительно, пластмассы. Предпочтительно, чтобы поперечные каналы 77 были глубже и в разрезе имели больший профиль (фиг. 16), чем продольные каналы 78 (фиг. 17), и обеспечивали опору для боковых краев полки. Осуществление полки 53 предусматривает присоединение к ней разделителей 79. По первому варианту изобретения полка снабжена рамой 54, имеющей две отстоящие одна от другой боковые секции 55, соединяющие переднюю секцию 57 с отстоящей от нее задней секцией 56. Плоский элемент для поддержания товара выполнен в виде, по меньшей мере, одного вкладыша 71, опирающегося на упомянутую раму 54. Поверхность скольжения 75 расположена в качестве верхнего слоя на поверхности упомянутого вкладыша полки и служит для продвижения товара при его гравитационной подаче. Разделитель 79 направлен кверху от упомянутой поверхности скольжения 75, присоединен к самой верхней поверхности упомянутой поверхности скольжения, но не зафиксирован на ней, расположен от упомянутой передней секции 57 рамы 54 до упомянутой задней секции 56 рамы и установлен с возможностью переустановки на упомянутой поверхности скольжения 75 в различные положения по отношению к полке. Разделители 79 можно свободно присоединять к поверхности скольжения 75 на полке 53 в различных положениях и отделять от нее благодаря их надежному зацеплению с передней и задней секциями 57, 56 рамы 54 за счет сил трения. Разделители 79 образуют на полке каналы и разбивают товар на ряды, упорядочивая их расстановку на полке 53. Ширину канала между разделителями 79 можно регулировать в зависимости от ширины товара посредством переустановки разделителей 79 на поверхности скольжения 75 между передней и задней секциями 57, 56 рамы 54 в различные положения по отношению к полке. При эксплуатации полки по первому варианту изобретения товары на полке 53 выстраивают вдоль нее в каналах между соседними разделителями 79. При осуществлении гравитационной подачи товаров, когда переднюю порцию товара снимают с переднего края полки 53, остальные порции, стоящие в ряду позади снятой, под действием гравитации продвигаются по поверхности, скольжения 75 к переднему краю полки 53. При этом разделители 79 не позволяют товару соседнего ряда нарушать перемещение товара под действием гравитации в данном ряду. Таким образом, обеспечивается расширение эксплуатационных возможностей полки для витрины стеллажного типа. Нижняя часть каждого разделителя 79 имеет основание 82 в виде перевернутой буквы Y, как схематически показано на фиг. 17 и подробно на фиг. 20. Y-образное основание 82 образовано парой лапок 80 на которые опирается практически плоская верхняя часть 81 разделителя 79. Нижнюю поверхность каждой лапки 80 основания 82 вставляют между соседними ребрами 74 вкладыша 71 полки. На каждой лапке 80 имеется выступ 83, направленный к центру основания 82, взаимодействующий с верхней поверхностью ребра 74 и придающий разделителю 79 устойчивость. По второму варианту изобретения полка снабжена рамой 54, имеющей две отстоящие одна от другой боковые секции 55, соединяющие переднюю секцию 57 с отстоящей от нее задней секцией 56. Плоский элемент для поддержания товара выполнен в виде, по меньшей мере, одного вкладыша 71, опирающегося на упомянутую раму 54. Поверхность скольжения 75 расположена в качестве верхнего слоя на поверхности упомянутого вкладыша полки и служит для продвижения товара при его гравитационной подаче. Разделитель 79 направлен кверху от упомянутой поверхности скольжения 75, присоединен к самой верхней поверхности упомянутой поверхности скольжения, но не зафиксирован на ней, расположен от упомянутой передней секции 57 рамы 54 до упо 8 42767 мянутой задней секции 56 рамы и установлен с возможностью переустановки на упомянутой поверхности скольжения 75 в различные положения по отношению к полке. На переднем конце упомянутого разделителя 79 выполнен вырез 84 и на заднем конце упомянутого разделителя 79 выполнен вырез 85, а на упомянутой передней секции 57 рамы 54 и на упомянутой задней секции 56 рамы 54 выполнены язычки 63 и 61, выступающие один из упомянутой передней секции 57 рамы 54 и другой из упомянутой задней секции 56 рамы 54 и вставляемые в упомянутый вырез 84 на переднем конце разделителя 79 и упомянутый вырез 85 на заднем конце разделителя 79, соответственно, для присоединения упомянутого разделителя 79 к полке 53. Как видно на фиг. 18 и 19, на переднем и заднем концах каждого разделителя имеются вырезы 84 и 85 с выступающими кверху упорами 86, расположенным на их нижней стенке. Кроме этого, как показано на фиг. 16, каждый разделитель 79 имеет практически изогнутую форму: его передний и задний концы загнуты кверху относительно средней части. Желательно изготавливать разделители 79 из экструзионной пластмассы, тогда они будут гибкими и упругими. Как показано на фиг. 18 и 19, язычки 63 и 61, отходящие от передней и задней секции рамы, вводятся в вырезы 84 и 85 на переднем и заднем концах разделителя 79, соответственно. Как видно на фиг. 19, язычок 63 может быть снабжен крючком 87, зацепляющим упор 86 в вырезе 84 на переднем конце разделителя 79. За счет своей изогнутой формы разделитель 79 надежно удерживается на полке 53, так как нижняя часть вырезов 84 и 85 и упоры 86 снизу прижимаются к язычкам 63 и 61 на передней и задней секциях 57, 56 рамы 54. Кроме того, изогнутая форма разделителя 79 помогает лапкам 80 основания 82 разделителя 79 устойчиво и надежно удерживаться между соседними ребрами 74. Изогнутая форма разделителя 79 обеспечивает его посадку на поверхности скольжения 75 между соседними ребрами 74 и более надежное зацепление с передней и задней секциями рамы 57, 56 за счет сил трения. Разделители 79 можно свободно присоединять к поверхности скольжения 75 на полке 53 в различных положениях и отделять от нее благодаря их надежному зацеплению с язычком 63 передней секции 57 рамы и язычком 61 задней секции 56 рамы. Разделители 79 образуют на полке каналы и разбивают товар на ряды, упорядочивая их расстановку на полке 53. Ширину канала между разделителями 79 можно регулировать в зависимости от ширины товара посредством переустановки разделителей 79 на поверхности скольжения 75 между язычком 63 передней секции 57 ра мы и язычком 61 задней секции 56 рамы в различные положения по отношению к полке. При эксплуатации полки по второму варианту изобретения товары на полке 53 выстраивают вдоль нее в каналах между соседними разделителями 79. При осуществлении гравитационной подачи товаров, когда переднюю порцию товара снимают с переднего края полки 53, остальные порции, стоящие в ряду позади снятой, под действием гравитации продвигаются по поверхности скольжения 75 к переднему краю полки 53. При этом разделители 79 не позволяют товару соседнего ряда нарушать перемещение товара под действием гравитации в данном ряду. Очень удобно то, что разделитель 79 легко снимается или выводится из положения, которое он занимает на полке 53, и вновь устанавливается на полке 53 в новом положении и при этом не происходит повреждение каких-либо деталей и не требуется проведение сложных и продолжительных сборочных процедур. Поэтому разделители 79 можно свободно располагать на полке 53, деля ее на каналы для товаров различной ширины, и эффективно использовать площадь полки. Таким образом, обеспечивается расширение эксплуатационных возможностей полки для витрины стеллажного типа. И, наконец, еще одна особенность полки витрины стеллажного типа для холодильной камеры возможность обеспечения дополнительной устойчивости и жесткости витрины в целом. Болт 88 (фиг. 13) или другой подходящий соединительный механизм используется для соединения соседних полок 3 или 53 витрины стеллажного типа 2 для холодильной камеры, чтобы придать дополнительную устойчивость и жесткость витрине в целом. Болт 88 для соединения полок следует вставлять в отверстие 89 в вертикальном борту 90 на боковых сторонах 6, 7 пары соседних полок 3 или 53 и закреплять при помощи гайки 91, как видно на фиг. 13. Болт 88 для соединения полок не является обязательным элементом конструкции, предложенной настоящим изобретением, так как хотя он и придает конструкции дополнительную устойчивость, для его использования необходимо, чтобы соседние полки 3 или 53 были укреплены на соответствующих кронштейнах 5 для поддержки полки в одинаковых положениях, что не всегда может быть необходимым при осуществлении настоящего изобретения. Из приведенного выше изложения общих принципов настоящего изобретения и описания предпочтительных вариантов его осуществления специалисты легко выведут различные модификации, возможные в объеме настоящего изобретения. 9 42767 Фиг. 1 10 42767 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 5 11 42767 Фиг. 6 Фиг. 7 Фиг. 8 Фиг. 9 Фиг. 10 12 42767 Фиг. 11 Фиг. 13 Фиг. 12 13 42767 Фиг. 14 Фиг. 15 14 42767 Фиг. 16 Фиг. 17 Фиг. 18 Фиг. 19 Фиг. 20 15 42767 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 16
