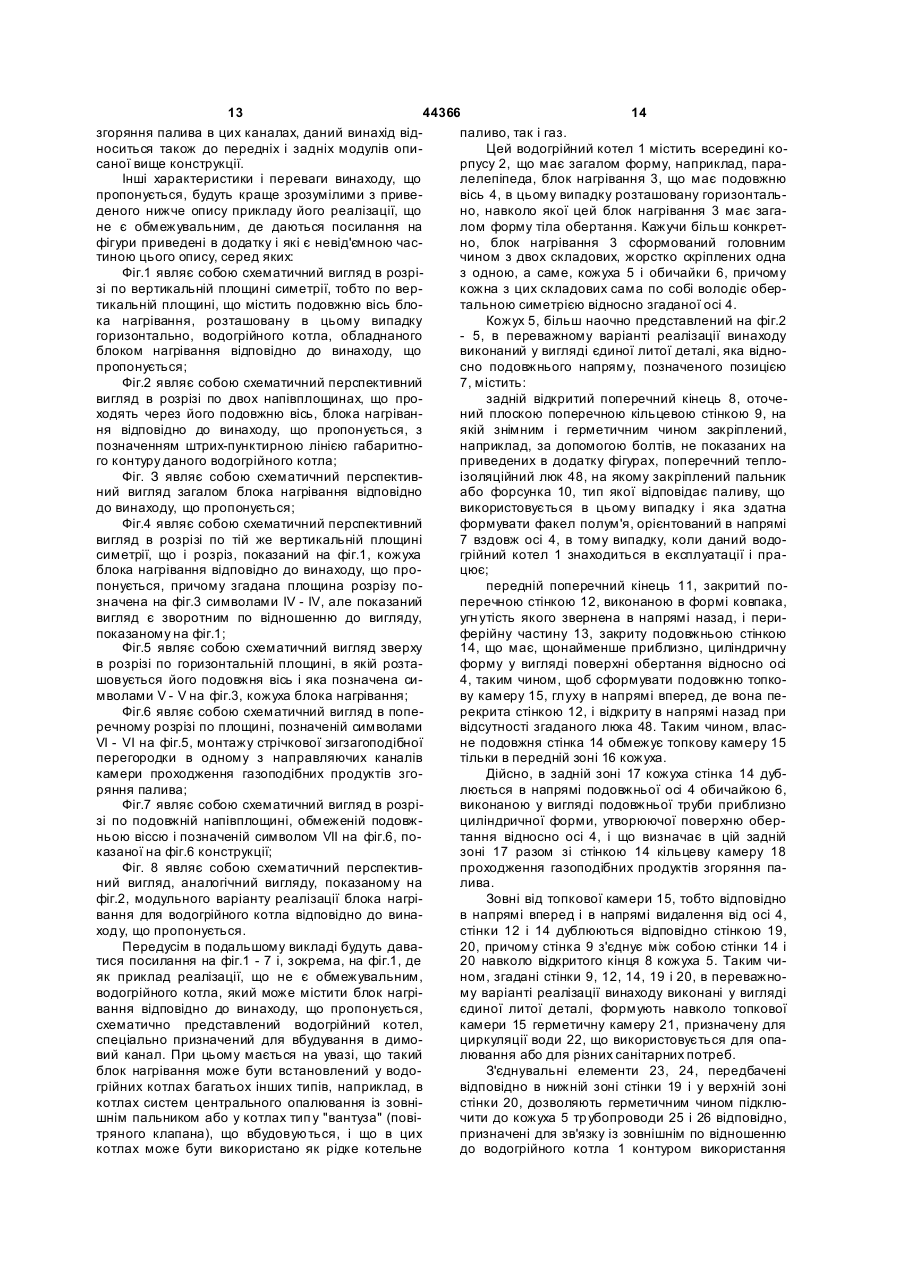

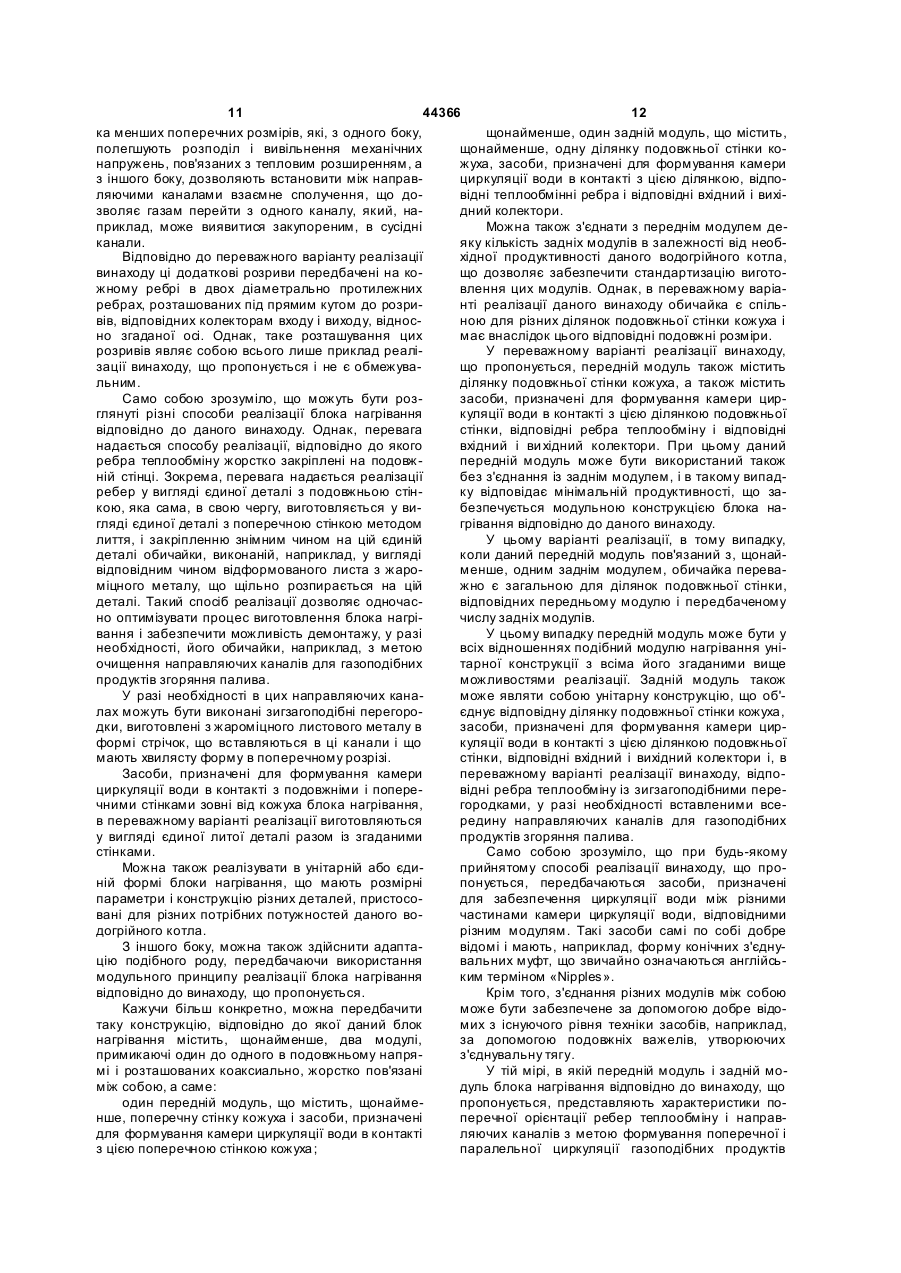

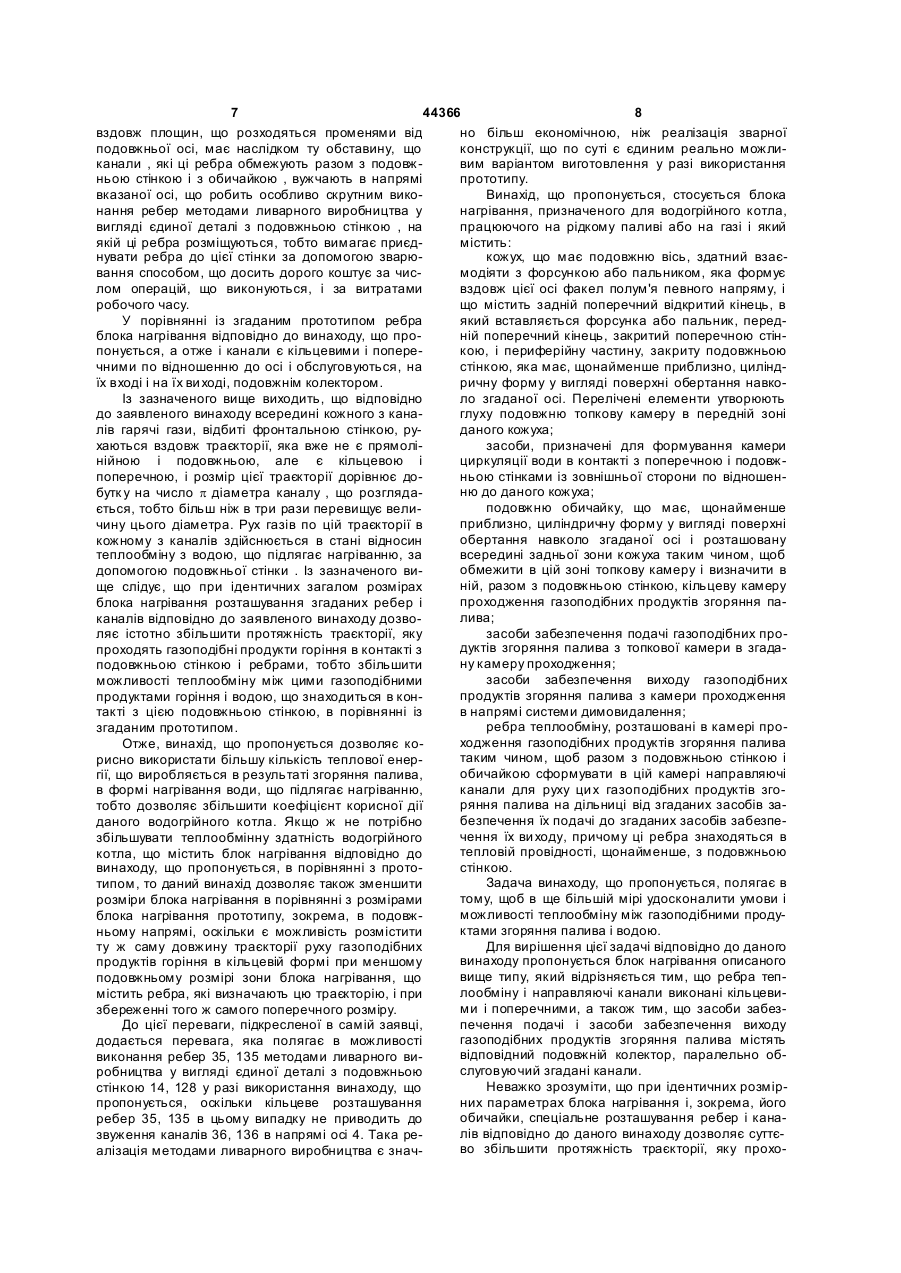

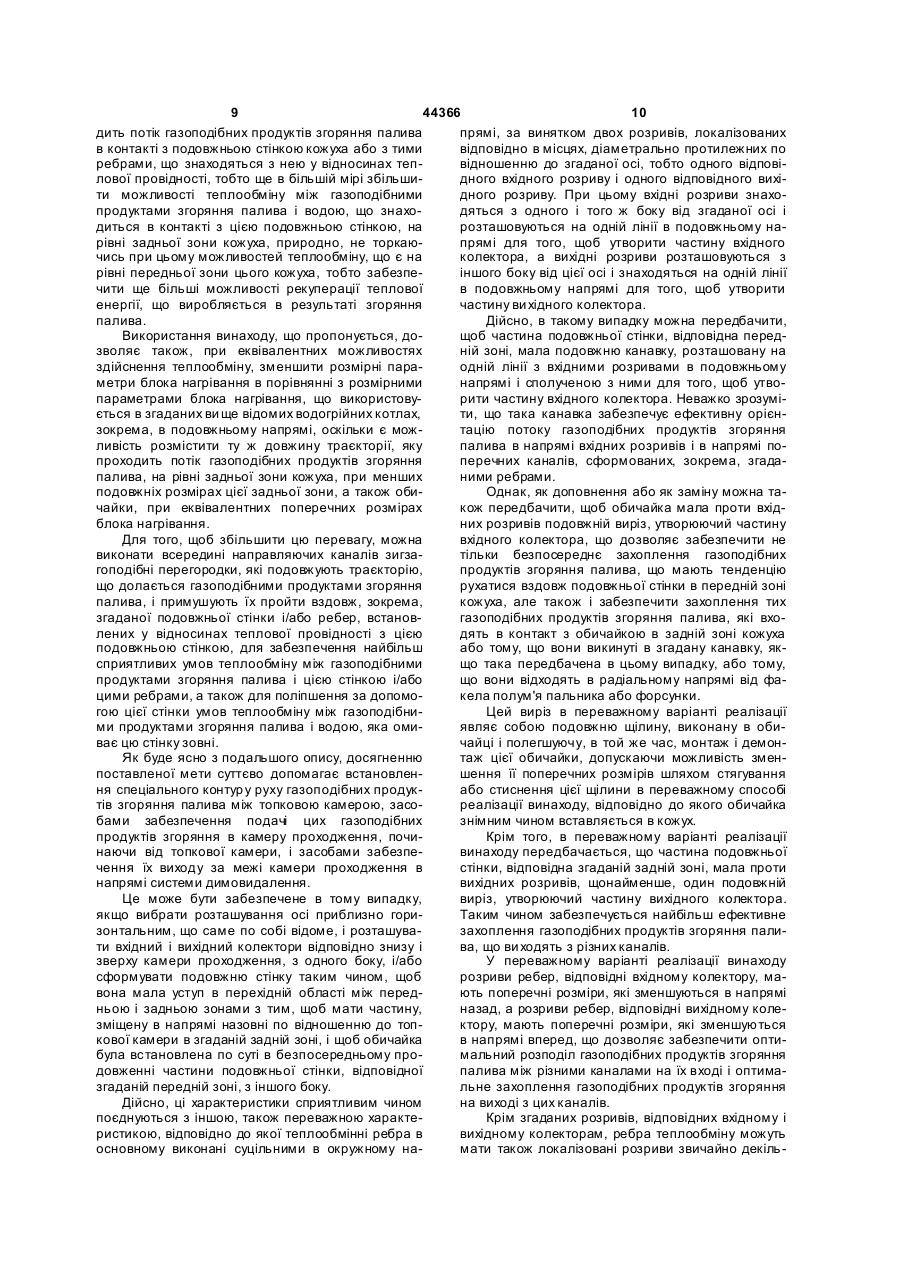

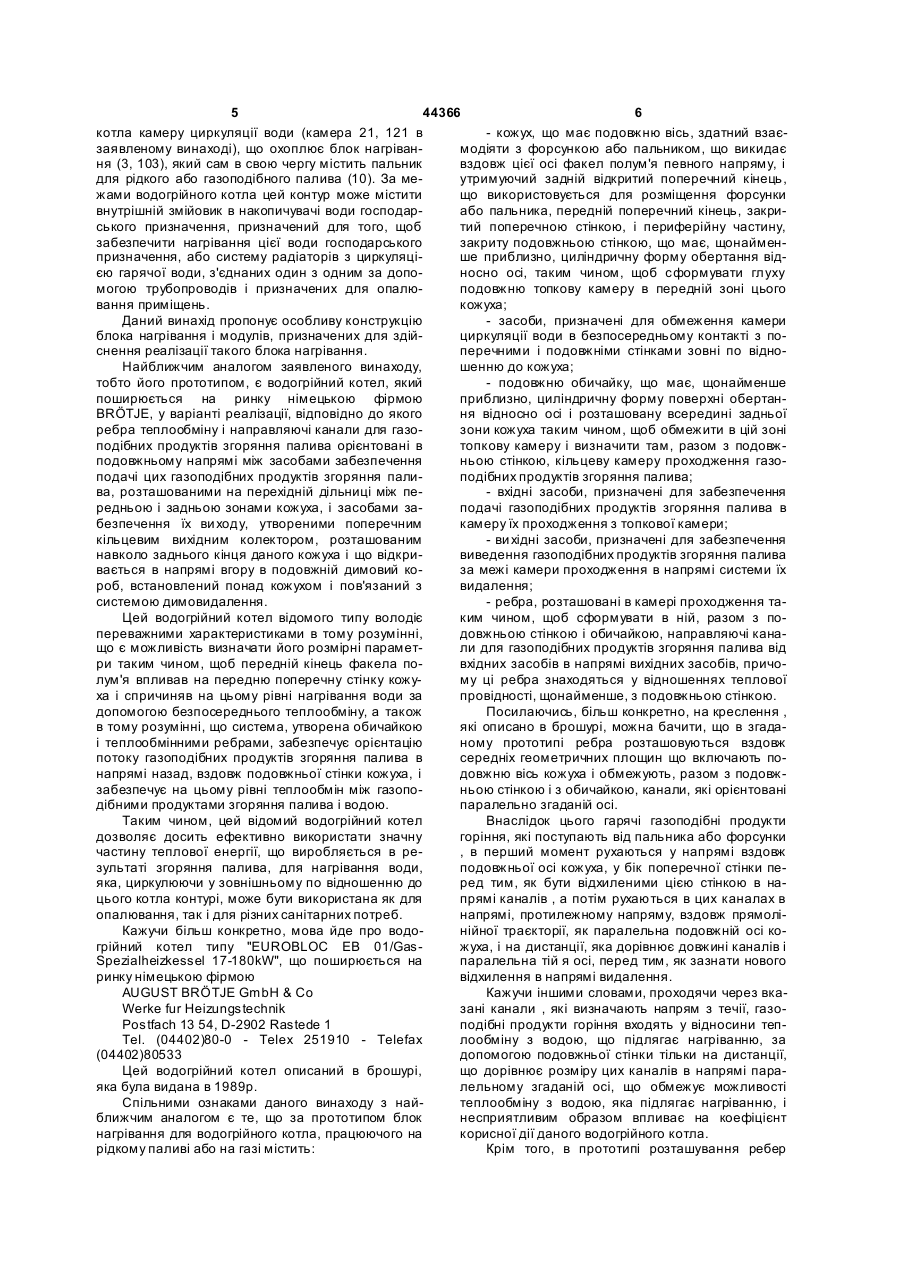

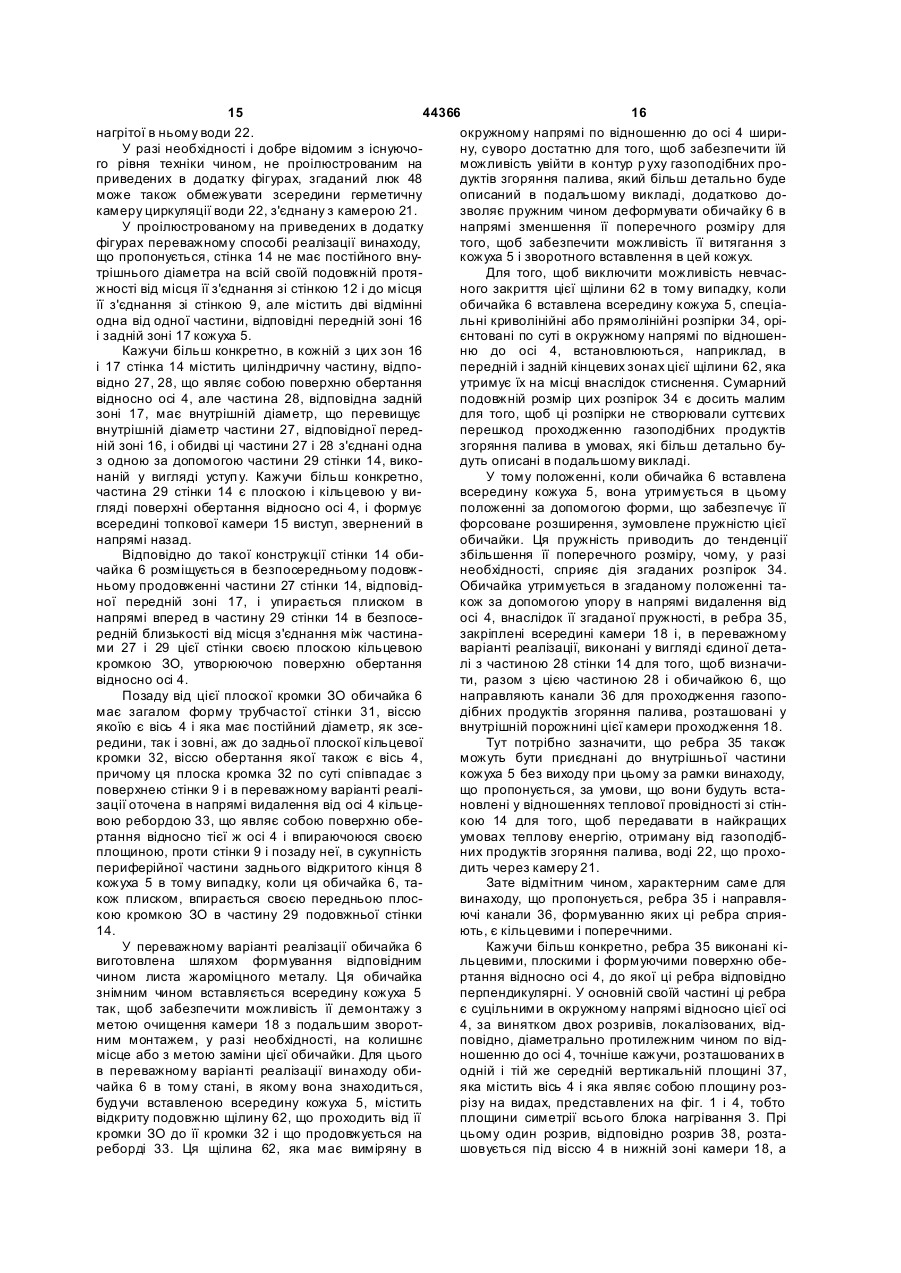

Блок нагрівання для водогрійного котла, який працює на рідкому паливі або на газі, і модуль реалізації такого блока нагрівання (варіанти)

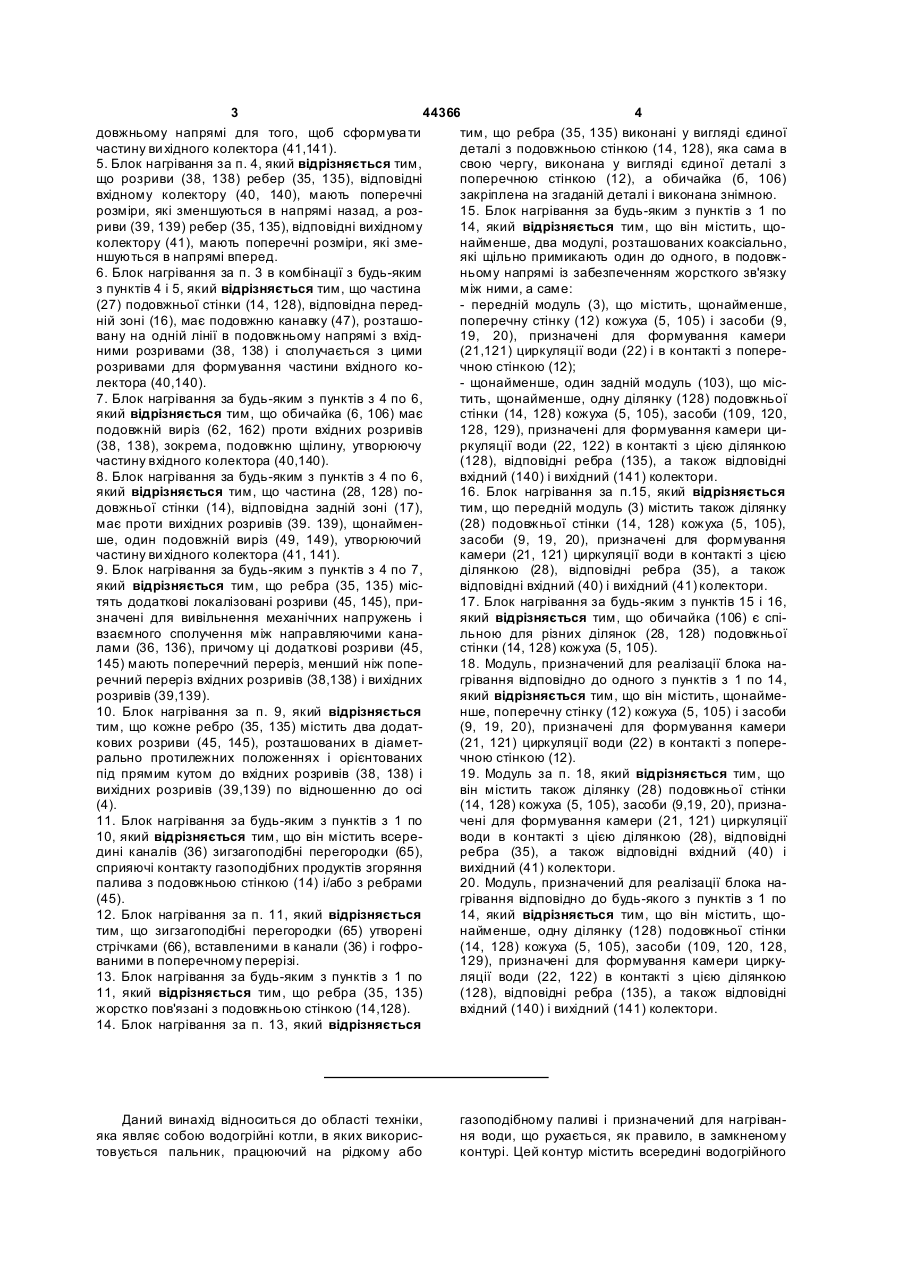

1. Блок нагрівання (3, 103) для водогрійного котла (1), працюючого на рідкому паливі або на газі, що має в своєму складі: - кожух (5, 105), що має подовжню вісь (4), здатний взаємодіяти з форсункою або пальником (10), що викидає вздовж цієї осі (4) факел полум'я певного напряму (7), і утримуючий задній відкритий поперечний кінець (8, 108), що використовується для розміщення форсунки або пальника (10), передній поперечний кінець (11), закритий поперечною стінкою (12), і периферійну частину (13), закриту подовжньою стінкою (14, 128), що має, щонайменше приблизно, циліндричну форму обертання відносно осі (4), таким чином, щоб сформувати глуху подовжню топкову камеру (15) в передній зоні (16) цього кожуха (5, 105); - засоби (9, 19, 20, 109, 120, 128, 129), призначені для обмеження камери (21, 121) циркуляції води (22) в безпосередньому контакті з поперечними (12) і подовжніми (14, 128) стінками зовні по відношенню до кожуха (5,105); - подовжню обичайку (6), що має, щонайменше приблизно, циліндричну форму поверхні обертання відносно осі (4) і розташовану всередині задньої зони (17) кожуха (5, 105) таким чином, щоб обмежити в цій зоні топкову камеру (15) і визначити там, разом з подовжньою стінкою (14, 128), кільцеву камеру (18, 118) проходження газоподібних продуктів згоряння палива; - вхідні засоби (40. 140), призначені для забезпечення подачі газоподібних продуктів згоряння палива в камеру їх проходження (18,118) з топкової камери (15); 2 (19) 1 3 44366 4 довжньому напрямі для того, щоб сформува ти тим, що ребра (35, 135) виконані у вигляді єдиної частину ви хідного колектора (41,141). деталі з подовжньою стінкою (14, 128), яка сама в 5. Блок нагрівання за п. 4, який відрізняється тим, свою чергу, виконана у вигляді єдиної деталі з що розриви (38, 138) ребер (35, 135), відповідні поперечною стінкою (12), а обичайка (б, 106) вхідному колектору (40, 140), мають поперечні закріплена на згаданій деталі і виконана знімною. розміри, які зменшуються в напрямі назад, а роз15. Блок нагрівання за будь-яким з пунктів з 1 по риви (39, 139) ребер (35, 135), відповідні вихідному 14, який відрізняється тим, що він містить, щоколектору (41), мають поперечні розміри, які зменайменше, два модулі, розташованих коаксіально, ншуються в напрямі вперед. які щільно примикають один до одного, в подовж6. Блок нагрівання за п. 3 в комбінації з будь-яким ньому напрямі із забезпеченням жорсткого зв'язку з пунктів 4 і 5, який відрізняється тим, що частина між ними, а саме: (27) подовжньої стінки (14, 128), відповідна перед- передній модуль (3), що містить, щонайменше, ній зоні (16), має подовжню канавку (47), розташопоперечну стінку (12) кожуха (5, 105) і засоби (9, вану на одній лінії в подовжньому напрямі з вхід19, 20), призначені для формування камери ними розривами (38, 138) і сполучається з цими (21,121) циркуляції води (22) і в контакті з поперерозривами для формування частини вхідного кочною стінкою (12); лектора (40,140). - щонайменше, один задній модуль (103), що міс7. Блок нагрівання за будь-яким з пунктів з 4 по 6, тить, щонайменше, одну ділянку (128) подовжньої який відрізняється тим, що обичайка (6, 106) має стінки (14, 128) кожуха (5, 105), засоби (109, 120, подовжній виріз (62, 162) проти вхідних розривів 128, 129), призначені для формування камери ци(38, 138), зокрема, подовжню щілину, утворюючу ркуляції води (22, 122) в контакті з цією ділянкою частину вхідного колектора (40,140). (128), відповідні ребра (135), а також відповідні 8. Блок нагрівання за будь-яким з пунктів з 4 по 6, вхідний (140) і вихідний (141) колектори. який відрізняється тим, що частина (28, 128) по16. Блок нагрівання за п.15, який відрізняється довжньої стінки (14), відповідна задній зоні (17), тим, що передній модуль (3) містить також ділянку має проти вихідних розривів (39. 139), щонаймен(28) подовжньої стінки (14, 128) кожуха (5, 105), ше, один подовжній виріз (49, 149), утворюючий засоби (9, 19, 20), призначені для формування частину ви хідного колектора (41, 141). камери (21, 121) циркуляції води в контакті з цією 9. Блок нагрівання за будь-яким з пунктів з 4 по 7, ділянкою (28), відповідні ребра (35), а також який відрізняється тим, що ребра (35, 135) місвідповідні вхідний (40) і вихідний (41) колектори. тять додаткові локалізовані розриви (45, 145), при17. Блок нагрівання за будь-яким з пунктів 15 і 16, значені для вивільнення механічних напружень і який відрізняється тим, що обичайка (106) є співзаємного сполучення між направляючими канальною для різних ділянок (28, 128) подовжньої лами (36, 136), причому ці додаткові розриви (45, стінки (14, 128) кожуха (5, 105). 145) мають поперечний переріз, менший ніж попе18. Модуль, призначений для реалізації блока наречний переріз вхідних розривів (38,138) і вихідних грівання відповідно до одного з пунктів з 1 по 14, розривів (39,139). який відрізняється тим, що він містить, щонайме10. Блок нагрівання за п. 9, який відрізняється нше, поперечну стінку (12) кожуха (5, 105) і засоби тим, що кожне ребро (35, 135) містить два додат(9, 19, 20), призначені для формування камери кових розриви (45, 145), розташованих в діамет(21, 121) циркуляції води (22) в контакті з поперерально протилежних положеннях і орієнтованих чною стінкою (12). під прямим кутом до вхідних розривів (38, 138) і 19. Модуль за п. 18, який відрізняється тим, що вихідних розривів (39,139) по відношенню до осі він містить також ділянку (28) подовжньої стінки (4). (14, 128) кожуха (5, 105), засоби (9,19, 20), призна11. Блок нагрівання за будь-яким з пунктів з 1 по чені для формування камери (21, 121) циркуляції 10, який відрізняється тим, що він містить всереводи в контакті з цією ділянкою (28), відповідні дині каналів (36) зигзагоподібні перегородки (65), ребра (35), а також відповідні вхідний (40) і сприяючі контакту газоподібних продуктів згоряння вихідний (41) колектори. палива з подовжньою стінкою (14) і/або з ребрами 20. Модуль, призначений для реалізації блока на(45). грівання відповідно до будь-якого з пунктів з 1 по 12. Блок нагрівання за п. 11, який відрізняється 14, який відрізняється тим, що він містить, щотим, що зигзагоподібні перегородки (65) утворені найменше, одну ділянку (128) подовжньої стінки стрічками (66), вставленими в канали (36) і гофро(14, 128) кожуха (5, 105), засоби (109, 120, 128, ваними в поперечному перерізі. 129), призначені для формування камери цирку13. Блок нагрівання за будь-яким з пунктів з 1 по ляції води (22, 122) в контакті з цією ділянкою 11, який відрізняється тим, що ребра (35, 135) (128), відповідні ребра (135), а також відповідні жорстко пов'язані з подовжньою стінкою (14,128). вхідний (140) і вихідний (141) колектори. 14. Блок нагрівання за п. 13, який відрізняється Даний винахід відноситься до області техніки, яка являє собою водогрійні котли, в яких використовується пальник, працюючий на рідкому або газоподібному паливі і призначений для нагрівання води, що рухається, як правило, в замкненому контурі. Цей контур містить всередині водогрійного 5 44366 6 котла камеру циркуляції води (камера 21, 121 в - кожух, що має подовжню вісь, здатний взаєзаявленому винаході), що охоплює блок нагріванмодіяти з форсункою або пальником, що викидає ня (3, 103), який сам в свою чергу містить пальник вздовж цієї осі факел полум'я певного напряму, і для рідкого або газоподібного палива (10). За меутримуючий задній відкритий поперечний кінець, жами водогрійного котла цей контур може містити що використовується для розміщення форсунки внутрішній змійовик в накопичувачі води господарабо пальника, передній поперечний кінець, закриського призначення, призначений для того, щоб тий поперечною стінкою, і периферійну частину, забезпечити нагрівання цієї води господарського закриту подовжньою стінкою, що має, щонайменпризначення, або систему радіаторів з циркуляціше приблизно, циліндричну форму обертання відєю гарячої води, з'єднаних один з одним за допоносно осі, таким чином, щоб сформувати глуху могою трубопроводів і призначених для опалюподовжню топкову камеру в передній зоні цього вання приміщень. кожуха; Даний винахід пропонує особливу конструкцію - засоби, призначені для обмеження камери блока нагрівання і модулів, призначених для здійциркуляції води в безпосередньому контакті з поснення реалізації такого блока нагрівання. перечними і подовжніми стінками зовні по відноНайближчим аналогом заявленого винаходу, шенню до кожуха; тобто його прототипом, є водогрійний котел, який - подовжню обичайку, що має, щонайменше поширюється на ринку німецькою фірмою приблизно, циліндричну форму поверхні обертанBRÖTJE, у варіанті реалізації, відповідно до якого ня відносно осі і розташовану всередині задньої ребра теплообміну і направляючі канали для газозони кожуха таким чином, щоб обмежити в цій зоні подібних продуктів згоряння палива орієнтовані в топкову камеру і визначити там, разом з подовжподовжньому напрямі між засобами забезпечення ньою стінкою, кільцеву камеру проходження газоподачі цих газоподібних продуктів згоряння палиподібних продуктів згоряння палива; ва, розташованими на перехідній дільниці між пе- вхідні засоби, призначені для забезпечення редньою і задньою зонами кожуха, і засобами заподачі газоподібних продуктів згоряння палива в безпечення їх ви ходу, утвореними поперечним камеру їх проходження з топкової камери; кільцевим вихідним колектором, розташованим - ви хідні засоби, призначені для забезпечення навколо заднього кінця даного кожуха і що відкрививедення газоподібних продуктів згоряння палива вається в напрямі вгору в подовжній димовий коза межі камери проходження в напрямі системи їх роб, встановлений понад кожухом і пов'язаний з видалення; системою димовидалення. - ребра, розташовані в камері проходження таЦей водогрійний котел відомого типу володіє ким чином, щоб сформувати в ній, разом з попереважними характеристиками в тому розумінні, довжньою стінкою і обичайкою, направляючі канащо є можливість визначати його розмірні параметли для газоподібних продуктів згоряння палива від ри таким чином, щоб передній кінець факела повхідних засобів в напрямі вихідних засобів, причолум'я впливав на передню поперечну стінку кожуму ці ребра знаходяться у відношеннях теплової ха і спричиняв на цьому рівні нагрівання води за провідності, щонайменше, з подовжньою стінкою. допомогою безпосереднього теплообміну, а також Посилаючись, більш конкретно, на креслення , в тому розумінні, що система, утворена обичайкою які описано в брошурі, можна бачити, що в згадаі теплообмінними ребрами, забезпечує орієнтацію ному прототипі ребра розташовуються вздовж потоку газоподібних продуктів згоряння палива в середніх геометричних площин що включають понапрямі назад, вздовж подовжньої стінки кожуха, і довжню вісь кожуха і обмежують, разом з подовжзабезпечує на цьому рівні теплообмін між газопоньою стінкою і з обичайкою, канали, які орієнтовані дібними продуктами згоряння палива і водою. паралельно згаданій осі. Таким чином, цей відомий водогрійний котел Внаслідок цього гарячі газоподібні продукти дозволяє досить ефективно використати значну горіння, які поступають від пальника або форсунки частину теплової енергії, що виробляється в ре, в перший момент рухаються у напрямі вздовж зультаті згоряння палива, для нагрівання води, подовжньої осі кожуха, у бік поперечної стінки пеяка, циркулюючи у зовнішньому по відношенню до ред тим, як бути відхиленими цією стінкою в нацього котла контурі, може бути використана як для прямі каналів , а потім рухаються в цих каналах в опалювання, так і для різних санітарних потреб. напрямі, протилежному напряму, вздовж прямоліКажучи більш конкретно, мова йде про водонійної траєкторії, як паралельна подовжній осі когрійний котел типу "EUROBLOC ЕВ 01/Gasжуха, і на дистанції, яка дорівнює довжині каналів і Spezialheizkessel 17-180kW", що поширюється на паралельна тій я осі, перед тим, як зазнати нового ринку німецькою фірмою відхилення в напрямі видалення. AUGUST BRÖTJE GmbH & Co Кажучи іншими словами, проходячи через вкаWerke fur Heizungstechnik зані канали , які визначають напрям з течії, газоPostfach 13 54, D-2902 Rastede 1 подібні продукти горіння входять у відносини тепTel. (04402)80-0 - Telex 251910 - Telefax лообміну з водою, що підлягає нагріванню, за (04402)80533 допомогою подовжньої стінки тільки на дистанції, Цей водогрійний котел описаний в брошурі, що дорівнює розміру цих каналів в напрямі параяка була видана в 1989р. лельному згаданій осі, що обмежує можливості Спільними ознаками даного винаходу з найтеплообміну з водою, яка підлягає нагріванню, і ближчим аналогом є те, що за прототипом блок несприятливим образом впливає на коефіцієнт нагрівання для водогрійного котла, працюючого на корисної дії даного водогрійного котла. рідкому паливі або на газі містить: Крім того, в прототипі розташування ребер 7 44366 8 вздовж площин, що розходяться променями від но більш економічною, ніж реалізація зварної подовжньої осі, має наслідком ту обставину, що конструкції, що по суті є єдиним реально можликанали , які ці ребра обмежують разом з подовжвим варіантом виготовлення у разі використання ньою стінкою і з обичайкою , вужчають в напрямі прототипу. вказаної осі, що робить особливо скрутним викоВинахід, що пропонується, стосується блока нання ребер методами ливарного виробництва у нагрівання, призначеного для водогрійного котла, вигляді єдиної деталі з подовжньою стінкою , на працюючого на рідкому паливі або на газі і який якій ці ребра розміщуються, тобто вимагає приєдмістить: нувати ребра до цієї стінки за допомогою зварюкожух, що має подовжню вісь, здатний взаєвання способом, що досить дорого коштує за чисмодіяти з форсункою або пальником, яка формує лом операцій, що виконуються, і за витратами вздовж цієї осі факел полум'я певного напряму, і робочого часу. що містить задній поперечний відкритий кінець, в У порівнянні із згаданим прототипом ребра який вставляється форсунка або пальник, передблока нагрівання відповідно до винаходу, що проній поперечний кінець, закритий поперечною стінпонується, а отже і канали є кільцевими і поперекою, і периферійну частину, закриту подовжньою чними по відношенню до осі і обслуговуються, на стінкою, яка має, щонайменше приблизно, циліндїх вході і на їх ви ході, подовжнім колектором. ричну форму у вигляді поверхні обертання навкоІз зазначеного вище виходить, що відповідно ло згаданої осі. Перелічені елементи утворюють до заявленого винаходу всередині кожного з канаглуху подовжню топкову камеру в передній зоні лів гарячі гази, відбиті фронтальною стінкою, руданого кожуха; хаються вздовж траєкторії, яка вже не є прямолізасоби, призначені для формування камери нійною і подовжньою, але є кільцевою і циркуляції води в контакті з поперечною і подовжпоперечною, і розмір цієї траєкторії дорівнює доньою стінками із зовнішньої сторони по відношенню до даного кожуха; бутк у на число p діаметра каналу , що розглядаподовжню обичайку, що має, щонайменше ється, тобто більш ніж в три рази перевищує велиприблизно, циліндричну форму у вигляді поверхні чину цього діаметра. Рух газів по цій траєкторії в обертання навколо згаданої осі і розташовану кожному з каналів здійснюється в стані відносин теплообміну з водою, що підлягає нагріванню, за всередині задньої зони кожуха таким чином, щоб обмежити в цій зоні топкову камеру і визначити в допомогою подовжньої стінки . Із зазначеного виній, разом з подовжньою стінкою, кільцеву камеру ще слідує, що при ідентичних загалом розмірах проходження газоподібних продуктів згоряння паблока нагрівання розташування згаданих ребер і лива; каналів відповідно до заявленого винаходу дозволяє істотно збільшити протяжність траєкторії, яку засоби забезпечення подачі газоподібних продуктів згоряння палива з топкової камери в згадапроходять газоподібні продукти горіння в контакті з ну камеру проходження; подовжньою стінкою і ребрами, тобто збільшити засоби забезпечення виходу газоподібних можливості теплообміну між цими газоподібними продуктів згоряння палива з камери проходження продуктами горіння і водою, що знаходиться в контакті з цією подовжньою стінкою, в порівнянні із в напрямі системи димовидалення; ребра теплообміну, розташовані в камері прозгаданим прототипом. ходження газоподібних продуктів згоряння палива Отже, винахід, що пропонується дозволяє котаким чином, щоб разом з подовжньою стінкою і рисно використати більшу кількість теплової енеробичайкою сформувати в цій камері направляючі гії, що виробляється в результаті згоряння палива, в формі нагрівання води, що підлягає нагріванню, канали для руху ци х газоподібних продуктів згоряння палива на дільниці від згаданих засобів затобто дозволяє збільшити коефіцієнт корисної дії безпечення їх подачі до згаданих засобів забезпеданого водогрійного котла. Якщо ж не потрібно чення їх ви ходу, причому ці ребра знаходяться в збільшувати теплообмінну здатність водогрійного тепловій провідності, щонайменше, з подовжньою котла, що містить блок нагрівання відповідно до винаходу, що пропонується, в порівнянні з протостінкою. Задача винаходу, що пропонується, полягає в типом, то даний винахід дозволяє також зменшити тому, щоб в ще більшій мірі удосконалити умови і розміри блока нагрівання в порівнянні з розмірами можливості теплообміну між газоподібними продублока нагрівання прототипу, зокрема, в подовжктами згоряння палива і водою. ньому напрямі, оскільки є можливість розмістити ту ж саму довжину траєкторії руху газоподібних Для вирішення цієї задачі відповідно до даного винаходу пропонується блок нагрівання описаного продуктів горіння в кільцевій формі при меншому вище типу, який відрізняється тим, що ребра тепподовжньому розмірі зони блока нагрівання, що лообміну і направляючі канали виконані кільцевимістить ребра, які визначають цю траєкторію, і при ми і поперечними, а також тим, що засоби забеззбереженні того ж самого поперечного розміру. До цієї переваги, підкресленої в самій заявці, печення подачі і засоби забезпечення виходу газоподібних продуктів згоряння палива містять додається перевага, яка полягає в можливості відповідний подовжній колектор, паралельно обвиконання ребер 35, 135 методами ливарного вислуговуючий згадані канали. робництва у вигляді єдиної деталі з подовжньою Неважко зрозуміти, що при ідентичних розмірстінкою 14, 128 у разі використання винаходу, що пропонується, оскільки кільцеве розташування них параметрах блока нагрівання і, зокрема, його обичайки, спеціальне розташування ребер і канаребер 35, 135 в цьому випадку не приводить до лів відповідно до даного винаходу дозволяє суттєзвуження каналів 36, 136 в напрямі осі 4. Така рево збільшити протяжність траєкторії, яку прохоалізація методами ливарного виробництва є знач 9 44366 10 дить потік газоподібних продуктів згоряння палива прямі, за винятком двох розривів, локалізованих в контакті з подовжньою стінкою кожуха або з тими відповідно в місцях, діаметрально протилежних по ребрами, що знаходяться з нею у відносинах тепвідношенню до згаданої осі, тобто одного відповілової провідності, тобто ще в більшій мірі збільшидного вхідного розриву і одного відповідного вихіти можливості теплообміну між газоподібними дного розриву. При цьому вхідні розриви знахопродуктами згоряння палива і водою, що знаходяться з одного і того ж боку від згаданої осі і диться в контакті з цією подовжньою стінкою, на розташовуються на одній лінії в подовжньому нарівні задньої зони кожуха, природно, не торкаюпрямі для того, щоб утворити частину вхідного чись при цьому можливостей теплообміну, що є на колектора, а вихідні розриви розташовуються з рівні передньої зони цього кожуха, тобто забезпеіншого боку від цієї осі і знаходяться на одній лінії чити ще більші можливості рекуперації теплової в подовжньому напрямі для того, щоб утворити енергії, що виробляється в результаті згоряння частину ви хідного колектора. палива. Дійсно, в такому випадку можна передбачити, Використання винаходу, що пропонується, дощоб частина подовжньої стінки, відповідна передзволяє також, при еквівалентних можливостях ній зоні, мала подовжню канавку, розташовану на здійснення теплообміну, зменшити розмірні параодній лінії з вхідними розривами в подовжньому метри блока нагрівання в порівнянні з розмірними напрямі і сполученою з ними для того, щоб утвопараметрами блока нагрівання, що використовурити частину вхідного колектора. Неважко зрозуміється в згаданих ви ще відомих водогрійних котлах, ти, що така канавка забезпечує ефективну орієнзокрема, в подовжньому напрямі, оскільки є можтацію потоку газоподібних продуктів згоряння ливість розмістити ту ж довжину траєкторії, яку палива в напрямі вхідних розривів і в напрямі попроходить потік газоподібних продуктів згоряння перечних каналів, сформованих, зокрема, згадапалива, на рівні задньої зони кожуха, при менших ними ребрами. подовжніх розмірах цієї задньої зони, а також обиОднак, як доповнення або як заміну можна тачайки, при еквівалентних поперечних розмірах кож передбачити, щоб обичайка мала проти вхідблока нагрівання. них розривів подовжній виріз, утворюючий частину Для того, щоб збільшити цю перевагу, можна вхідного колектора, що дозволяє забезпечити не виконати всередині направляючих каналів зигзатільки безпосереднє захоплення газоподібних гоподібні перегородки, які подовжують траєкторію, продуктів згоряння палива, що мають тенденцію що долається газоподібними продуктами згоряння рухатися вздовж подовжньої стінки в передній зоні палива, і примушують їх пройти вздовж, зокрема, кожуха, але також і забезпечити захоплення тих згаданої подовжньої стінки і/або ребер, встановгазоподібних продуктів згоряння палива, які вхолених у відносинах теплової провідності з цією дять в контакт з обичайкою в задній зоні кожуха подовжньою стінкою, для забезпечення найбільш або тому, що вони викинуті в згадану канавку, яксприятливих умов теплообміну між газоподібними що така передбачена в цьому випадку, або тому, продуктами згоряння палива і цією стінкою і/або що вони відходять в радіальному напрямі від фацими ребрами, а також для поліпшення за допомокела полум'я пальника або форсунки. гою цієї стінки умов теплообміну між газоподібниЦей виріз в переважному варіанті реалізації ми продуктами згоряння палива і водою, яка омиявляє собою подовжню щілину, виконану в обиває цю стінку зовні. чайці і полегшуючу, в той же час, монтаж і демонЯк буде ясно з подальшого опису, досягненню таж цієї обичайки, допускаючи можливість зменпоставленої мети суттєво допомагає встановленшення її поперечних розмірів шляхом стягування ня спеціального контур у руху газоподібних продукабо стиснення цієї щілини в переважному способі тів згоряння палива між топковою камерою, засореалізації винаходу, відповідно до якого обичайка бами забезпечення подачі цих газоподібних знімним чином вставляється в кожух. продуктів згоряння в камеру проходження, почиКрім того, в переважному варіанті реалізації наючи від топкової камери, і засобами забезпевинаходу передбачається, що частина подовжньої чення їх виходу за межі камери проходження в стінки, відповідна згаданій задній зоні, мала проти напрямі системи димовидалення. вихідних розривів, щонайменше, один подовжній Це може бути забезпечене в тому випадку, виріз, утворюючий частину вихідного колектора. якщо вибрати розташування осі приблизно гориТаким чином забезпечується найбільш ефективне зонтальним, що саме по собі відоме, і розташувазахоплення газоподібних продуктів згоряння палити вхідний і вихідний колектори відповідно знизу і ва, що ви ходять з різних каналів. зверху камери проходження, з одного боку, і/або У переважному варіанті реалізації винаходу сформувати подовжню стінку таким чином, щоб розриви ребер, відповідні вхідному колектору, мавона мала уступ в перехідній області між передють поперечні розміри, які зменшуються в напрямі ньою і задньою зонами з тим, щоб мати частину, назад, а розриви ребер, відповідні вихідному колезміщену в напрямі назовні по відношенню до топктору, мають поперечні розміри, які зменшуються кової камери в згаданій задній зоні, і щоб обичайка в напрямі вперед, що дозволяє забезпечити оптибула встановлена по суті в безпосередньому промальний розподіл газоподібних продуктів згоряння довженні частини подовжньої стінки, відповідної палива між різними каналами на їх вході і оптимазгаданій передній зоні, з іншого боку. льне захоплення газоподібних продуктів згоряння Дійсно, ці характеристики сприятливим чином на виході з цих каналів. поєднуються з іншою, також переважною характеКрім згаданих розривів, відповідних вхідному і ристикою, відповідно до якої теплообмінні ребра в вихідному колекторам, ребра теплообміну можуть основному виконані суцільними в окружному намати також локалізовані розриви звичайно декіль 11 44366 12 ка менших поперечних розмірів, які, з одного боку, щонайменше, один задній модуль, що містить, полегшують розподіл і вивільнення механічних щонайменше, одну ділянку подовжньої стінки конапружень, пов'язаних з тепловим розширенням, а жуха, засоби, призначені для формування камери з іншого боку, дозволяють встановити між направциркуляції води в контакті з цією ділянкою, відполяючими каналами взаємне сполучення, що довідні теплообмінні ребра і відповідні вхідний і вихізволяє газам перейти з одного каналу, який, надний колектори. приклад, може виявитися закупореним, в сусідні Можна також з'єднати з переднім модулем деканали. яку кількість задніх модулів в залежності від необВідповідно до переважного варіанту реалізації хідної продуктивності даного водогрійного котла, винаходу ці додаткові розриви передбачені на кощо дозволяє забезпечити стандартизацію виготожному ребрі в двох діаметрально протилежних влення цих модулів. Однак, в переважному варіаребрах, розташованих під прямим кутом до розринті реалізації даного винаходу обичайка є спільвів, відповідних колекторам входу і виходу, відносною для різних ділянок подовжньої стінки кожуха і но згаданої осі. Однак, таке розташування цих має внаслідок цього відповідні подовжні розміри. розривів являє собою всього лише приклад реаліУ переважному варіанті реалізації винаходу, зації винаходу, що пропонується і не є обмежуващо пропонується, передній модуль також містить льним. ділянку подовжньої стінки кожуха, а також містить Само собою зрозуміло, що можуть бути роззасоби, призначені для формування камери цирглянуті різні способи реалізації блока нагрівання куляції води в контакті з цією ділянкою подовжньої відповідно до даного винаходу. Однак, перевага стінки, відповідні ребра теплообміну і відповідні надається способу реалізації, відповідно до якого вхідний і ви хідний колектори. При цьому даний ребра теплообміну жорстко закріплені на подовжпередній модуль може бути використаний також ній стінці. Зокрема, перевага надається реалізації без з'єднання із заднім модулем, і в такому випадребер у вигляді єдиної деталі з подовжньою стінку відповідає мінімальній продуктивності, що закою, яка сама, в свою чергу, виготовляється у вибезпечується модульною конструкцією блока нагляді єдиної деталі з поперечною стінкою методом грівання відповідно до даного винаходу. лиття, і закріпленню знімним чином на цій єдиній У цьому варіанті реалізації, в тому випадку, деталі обичайки, виконаній, наприклад, у вигляді коли даний передній модуль пов'язаний з, щонайвідповідним чином відформованого листа з жароменше, одним заднім модулем, обичайка переваміцного металу, що щільно розпирається на цій жно є загальною для ділянок подовжньої стінки, деталі. Такий спосіб реалізації дозволяє одночасвідповідних передньому модулю і передбаченому но оптимізувати процес виготовлення блока нагрічислу задніх модулів. вання і забезпечити можливість демонтажу, у разі У цьому випадку передній модуль може бути у необхідності, його обичайки, наприклад, з метою всіх відношеннях подібний модулю нагрівання уніочищення направляючих каналів для газоподібних тарної конструкції з всіма його згаданими вище продуктів згоряння палива. можливостями реалізації. Задній модуль також У разі необхідності в цих направляючих канаможе являти собою унітарну конструкцію, що об'лах можуть бути виконані зигзагоподібні перегороєднує відповідну ділянку подовжньої стінки кожуха, дки, виготовлені з жароміцного листового металу в засоби, призначені для формування камери цирформі стрічок, що вставляються в ці канали і що куляції води в контакті з цією ділянкою подовжньої мають хвилясту форму в поперечному розрізі. стінки, відповідні вхідний і вихідний колектори і, в Засоби, призначені для формування камери переважному варіанті реалізації винаходу, відпоциркуляції води в контакті з подовжніми і поперевідні ребра теплообміну із зигзагоподібними перечними стінками зовні від кожуха блока нагрівання, городками, у разі необхідності вставленими всев переважному варіанті реалізації виготовляються редину направляючих каналів для газоподібних у вигляді єдиної литої деталі разом із згаданими продуктів згоряння палива. стінками. Само собою зрозуміло, що при будь-якому Можна також реалізувати в унітарній або єдиприйнятому способі реалізації винаходу, що проній формі блоки нагрівання, що мають розмірні понується, передбачаються засоби, призначені параметри і конструкцію різних деталей, пристосодля забезпечення циркуляції води між різними вані для різних потрібних потужностей даного вочастинами камери циркуляції води, відповідними догрійного котла. різним модулям. Такі засоби самі по собі добре З іншого боку, можна також здійснити адаптавідомі і мають, наприклад, форму конічних з'єднуцію подібного роду, передбачаючи використання вальних муфт, що звичайно означаються англійсьмодульного принципу реалізації блока нагрівання ким терміном «Nipples». відповідно до винаходу, що пропонується. Крім того, з'єднання різних модулів між собою Кажучи більш конкретно, можна передбачити може бути забезпечене за допомогою добре відотаку конструкцію, відповідно до якої даний блок мих з існуючого рівня техніки засобів, наприклад, нагрівання містить, щонайменше, два модулі, за допомогою подовжніх важелів, утворюючих примикаючі один до одного в подовжньому напряз'єднувальну тягу. мі і розташованих коаксиально, жорстко пов'язані У тій мірі, в якій передній модуль і задній моміж собою, а саме: дуль блока нагрівання відповідно до винаходу, що один передній модуль, що містить, щонаймепропонується, представляють характеристики понше, поперечну стінку кожуха і засоби, призначені перечної орієнтації ребер теплообміну і направдля формування камери циркуляції води в контакті ляючих каналів з метою формування поперечної і з цією поперечною стінкою кожуха ; паралельної циркуляції газоподібних продуктів 13 44366 14 згоряння палива в цих каналах, даний винахід відпаливо, так і газ. носиться також до передніх і задніх модулів опиЦей водогрійний котел 1 містить всередині косаної вище конструкції. рпусу 2, що має загалом форму, наприклад, параІнші характеристики і переваги винаходу, що лелепіпеда, блок нагрівання 3, що має подовжню пропонується, будуть краще зрозумілими з привевісь 4, в цьому випадку розташовану горизонтальденого нижче опису прикладу його реалізації, що но, навколо якої цей блок нагрівання 3 має загане є обмежувальним, де даються посилання на лом форму тіла обертання. Кажучи більш конкретфігури приведені в додатку і які є невід'ємною часно, блок нагрівання 3 сформований головним тиною цього опису, серед яких: чином з двох складових, жорстко скріплених одна Фіг.1 являє собою схематичний вигляд в розріз одною, а саме, кожуха 5 і обичайки 6, причому зі по вертикальній площині симетрії, тобто по веркожна з цих складових сама по собі володіє обертикальній площині, що містить подовжню вісь блотальною симетрією відносно згаданої осі 4. ка нагрівання, розташовану в цьому випадку Кожух 5, більш наочно представлений на фіг.2 горизонтально, водогрійного котла, обладнаного - 5, в переважному варіанті реалізації винаходу блоком нагрівання відповідно до винаходу, що виконаний у вигляді єдиної литої деталі, яка віднопропонується; сно подовжнього напряму, позначеного позицією Фіг.2 являє собою схематичний перспективний 7, містить: вигляд в розрізі по двох напівплощинах, що прозадній відкритий поперечний кінець 8, оточеходять через його подовжню вісь, блока нагріванний плоскою поперечною кільцевою стінкою 9, на ня відповідно до винаходу, що пропонується, з якій знімним і герметичним чином закріплений, позначенням штрих-пунктирною лінією габаритнонаприклад, за допомогою болтів, не показаних на го контуру даного водогрійного котла; приведених в додатку фігурах, поперечний теплоФіг. З являє собою схематичний перспективізоляційний люк 48, на якому закріплений пальник ний вигляд загалом блока нагрівання відповідно або форсунка 10, тип якої відповідає паливу, що до винаходу, що пропонується; використовується в цьому випадку і яка здатна Фіг.4 являє собою схематичний перспективний формувати факел полум'я, орієнтований в напрямі вигляд в розрізі по тій же вертикальній площині 7 вздовж осі 4, в тому випадку, коли даний водосиметрії, що і розріз, показаний на фіг.1, кожуха грійний котел 1 знаходиться в експлуатації і праблока нагрівання відповідно до винаходу, що процює; понується, причому згадана площина розрізу попередній поперечний кінець 11, закритий позначена на фіг.3 символами IV - IV, але показаний перечною стінкою 12, виконаною в формі ковпака, вигляд є зворотним по відношенню до вигляду, угн утість якого звернена в напрямі назад, і перипоказаному на фіг.1; ферійну частину 13, закриту подовжньою стінкою Фіг.5 являє собою схематичний вигляд зверху 14, що має, щонайменше приблизно, циліндричну в розрізі по горизонтальній площині, в якій розтаформу у вигляді поверхні обертання відносно осі шовується його подовжня вісь і яка позначена си4, таким чином, щоб сформувати подовжню топкомволами V - V на фіг.3, кожуха блока нагрівання; ву камеру 15, глуху в напрямі вперед, де вона пеФіг.6 являє собою схематичний вигляд в поперекрита стінкою 12, і відкриту в напрямі назад при речному розрізі по площині, позначеній символами відсутності згаданого люка 48. Таким чином, власVI - VI на фіг.5, монтажу стрічкової зигзагоподібної не подовжня стінка 14 обмежує топкову камеру 15 перегородки в одному з направляючих каналів тільки в передній зоні 16 кожуха. камери проходження газоподібних продуктів згоДійсно, в задній зоні 17 кожуха стінка 14 дубряння палива; люється в напрямі подовжньої осі 4 обичайкою 6, Фіг.7 являє собою схематичний вигляд в розрівиконаною у вигляді подовжньої труби приблизно зі по подовжній напівплощині, обмеженій подовжциліндричної форми, утворюючої поверхню оберньою віссю і позначеній символом VII на фіг.6, потання відносно осі 4, і що визначає в цій задній казаної на фіг.6 конструкції; зоні 17 разом зі стінкою 14 кільцеву камеру 18 Фіг. 8 являє собою схематичний перспективпроходження газоподібних продуктів згоряння паний вигляд, аналогічний вигляду, показаному на лива. фіг.2, модульного варіанту реалізації блока нагріЗовні від топкової камери 15, тобто відповідно вання для водогрійного котла відповідно до винав напрямі вперед і в напрямі видалення від осі 4, ходу, що пропонується. стінки 12 і 14 дублюються відповідно стінкою 19, Передусім в подальшому викладі будуть дава20, причому стінка 9 з'єднує між собою стінки 14 і тися посилання на фіг.1 - 7 і, зокрема, на фіг.1, де 20 навколо відкритого кінця 8 кожуха 5. Таким чияк приклад реалізації, що не є обмежувальним, ном, згадані стінки 9, 12, 14, 19 і 20, в переважноводогрійного котла, який може містити блок нагріму варіанті реалізації винаходу виконані у вигляді вання відповідно до винаходу, що пропонується, єдиної литої деталі, формують навколо топкової схематично представлений водогрійний котел, камери 15 герметичну камеру 21, призначену для спеціально призначений для вбудування в димоциркуляції води 22, що використовується для опавий канал. При цьому мається на увазі, що такий лювання або для різних санітарних потреб. блок нагрівання може бути встановлений у водоЗ'єднувальні елементи 23, 24, передбачені грійних котлах багатьох інших типів, наприклад, в відповідно в нижній зоні стінки 19 і у верхній зоні котлах систем центрального опалювання із зовністінки 20, дозволяють герметичним чином підклюшнім пальником або у котлах тип у "вантуза" (повічити до кожуха 5 тр убопроводи 25 і 26 відповідно, тряного клапана), що вбудовуються, і що в цих призначені для зв'язку із зовнішнім по відношенню котлах може бути використано як рідке котельне до водогрійного котла 1 контуром використання 15 44366 16 нагрітої в ньому води 22. окружному напрямі по відношенню до осі 4 шириУ разі необхідності і добре відомим з існуючону, суворо достатню для того, щоб забезпечити їй го рівня техніки чином, не проілюстрованим на можливість увійти в контур р уху газоподібних проприведених в додатку фігурах, згаданий люк 48 дуктів згоряння палива, який більш детально буде може також обмежувати зсередини герметичну описаний в подальшому викладі, додатково докамеру циркуляції води 22, з'єднану з камерою 21. зволяє пружним чином деформувати обичайку 6 в У проілюстрованому на приведених в додатку напрямі зменшення її поперечного розміру для фігурах переважному способі реалізації винаходу, того, щоб забезпечити можливість її витягання з що пропонується, стінка 14 не має постійного внукожуха 5 і зворотного вставлення в цей кожух. трішнього діаметра на всій своїй подовжній протяДля того, щоб виключити можливість невчасжності від місця її з'єднання зі стінкою 12 і до місця ного закриття цієї щілини 62 в тому випадку, коли її з'єднання зі стінкою 9, але містить дві відмінні обичайка 6 вставлена всередину кожуха 5, спеціаодна від одної частини, відповідні передній зоні 16 льні криволінійні або прямолінійні розпірки 34, оріі задній зоні 17 кожуха 5. єнтовані по суті в окружному напрямі по відношенКажучи більш конкретно, в кожній з цих зон 16 ню до осі 4, встановлюються, наприклад, в і 17 стінка 14 містить циліндричну частину, відпопередній і задній кінцевих зонах цієї щілини 62, яка відно 27, 28, що являє собою поверхню обертання утримує їх на місці внаслідок стиснення. Сумарний відносно осі 4, але частина 28, відповідна задній подовжній розмір цих розпірок 34 є досить малим зоні 17, має внутрішній діаметр, що перевищує для того, щоб ці розпірки не створювали суттєвих внутрішній діаметр частини 27, відповідної передперешкод проходженню газоподібних продуктів ній зоні 16, і обидві ці частини 27 і 28 з'єднані одна згоряння палива в умовах, які більш детально буз одною за допомогою частини 29 стінки 14, викодуть описані в подальшому викладі. наній у вигляді уступ у. Кажучи більш конкретно, У тому положенні, коли обичайка 6 вставлена частина 29 стінки 14 є плоскою і кільцевою у вивсередину кожуха 5, вона утримується в цьому гляді поверхні обертання відносно осі 4, і формує положенні за допомогою форми, що забезпечує її всередині топкової камери 15 виступ, звернений в форсоване розширення, зумовлене пружністю цієї напрямі назад. обичайки. Ця пружність приводить до тенденції Відповідно до такої конструкції стінки 14 обизбільшення її поперечного розміру, чому, у разі чайка 6 розміщується в безпосередньому подовжнеобхідності, сприяє дія згаданих розпірок 34. ньому продовженні частини 27 стінки 14, відповідОбичайка утримується в згаданому положенні таної передній зоні 17, і упирається плиском в кож за допомогою упору в напрямі видалення від напрямі вперед в частину 29 стінки 14 в безпосеосі 4, внаслідок її згаданої пружності, в ребра 35, редній близькості від місця з'єднання між частиназакріплені всередині камери 18 і, в переважному ми 27 і 29 цієї стінки своєю плоскою кільцевою варіанті реалізації, виконані у вигляді єдиної детакромкою ЗО, утворюючою поверхню обертання лі з частиною 28 стінки 14 для того, щоб визначивідносно осі 4. ти, разом з цією частиною 28 і обичайкою 6, що Позаду від цієї плоскої кромки ЗО обичайка 6 направляють канали 36 для проходження газопомає загалом форму трубчастої стінки 31, віссю дібних продуктів згоряння палива, розташовані у якоїю є вісь 4 і яка має постійний діаметр, як зсевнутрішній порожнині цієї камери проходження 18. редини, так і зовні, аж до задньої плоскої кільцевої Тут потрібно зазначити, що ребра 35 також кромки 32, віссю обертання якої також є вісь 4, можуть бути приєднані до внутрішньої частини причому ця плоска кромка 32 по суті співпадає з кожуха 5 без виходу при цьому за рамки винаходу, поверхнею стінки 9 і в переважному варіанті реаліщо пропонується, за умови, що вони будуть встазації оточена в напрямі видалення від осі 4 кільценовлені у відношеннях теплової провідності зі стінвою ребордою 33, що являє собою поверхню обекою 14 для того, щоб передавати в найкращих ртання відносно тієї ж осі 4 і впираючоюся своєю умовах теплову енергію, отриману від газоподібплощиною, проти стінки 9 і позаду неї, в сукупність них продуктів згоряння палива, воді 22, що прохопериферійної частини заднього відкритого кінця 8 дить через камеру 21. кожуха 5 в тому випадку, коли ця обичайка 6, таЗате відмітним чином, характерним саме для кож плиском, впирається своєю передньою плосвинаходу, що пропонується, ребра 35 і направлякою кромкою ЗО в частину 29 подовжньої стінки ючі канали 36, формуванню яких ці ребра сприя14. ють, є кільцевими і поперечними. У переважному варіанті реалізації обичайка 6 Кажучи більш конкретно, ребра 35 виконані ківиготовлена шляхом формування відповідним льцевими, плоскими і формуючими поверхню обечином листа жароміцного металу. Ця обичайка ртання відносно осі 4, до якої ці ребра відповідно знімним чином вставляється всередину кожуха 5 перпендикулярні. У основній своїй частині ці ребра так, щоб забезпечити можливість її демонтажу з є суцільними в окружному напрямі відносно цієї осі метою очищення камери 18 з подальшим зворот4, за винятком двох розривів, локалізованих, відним монтажем, у разі необхідності, на колишнє повідно, діаметрально протилежним чином по відмісце або з метою заміни цієї обичайки. Для цього ношенню до осі 4, точніше кажучи, розташованих в в переважному варіанті реалізації винаходу обиодній і тій же середній вертикальній площині 37, чайка 6 в тому стані, в якому вона знаходиться, яка містить вісь 4 і яка являє собою площину розбудучи вставленою всередину кожуха 5, містить різу на видах, представлених на фіг. 1 і 4, тобто відкриту подовжню щілину 62, що проходить від її площини симетрії всього блока нагрівання 3. Прі кромки ЗО до її кромки 32 і що продовжується на цьому один розрив, відповідно розрив 38, розтареборді 33. Ця щілина 62, яка має виміряну в шовується під віссю 4 в нижній зоні камери 18, а 17 44366 18 інший розрив, відповідно розрив 39, розташовуУ разі необхідності, як це проілюстровано в ється над цією віссю 4 у верхній зоні цієї камери прикладі реалізації винаходу, що розглядається 18. тут, ребра 35 можуть містити, в доповнення до Таким чином, розриви 38 різних ребер 35 розрозривів 38 і 39, відповідним до вхідного колектора ташовуються на одній лінії в подовжньому напрямі 40 і вихідного колектора 41, й інші локалізовані для того, щоб утворити частину подовжнього вхідрозриви 45, що мають форму зарубок, виконаних в ного колектора 40 для газоподібних продуктів згоїх кромках 35 в радіальному напрямі по відношенряння палива в нижній частині камери 18, і, аналоню до осі 4 на радіальну відстань, меншу, ніж рагічним чином, розриви 39 різних ребер 35 діальна відстань, яка розділяє кромки 44 ребер 35 розташовуються на одній лінії в подовжньому наі частину 28 стінки 14. прямі для того, щоб утворити частину подовжнього Ці розриви 45, що мають в поперечному переколектора 41, призначеного для виходу газоподібрізі форму, наприклад, рівнобедреної трапеції, них продуктів згоряння палива після їх проходжентобто форму, аналогічну тій, яку мають в поперечня через камеру 18, у вер хній частині цієї камери. ному перерізі розриви 38 і 39, не виконують звиУ проілюстрованому на приведених в додатку чайно функцію забезпечення переходу газів з одфігурах переважному прикладі реалізації винахоного каналу 36 в інший і служать, головним чином, ду, що пропонується, розриви 38 і 39 визначаютьдля поглинання і компенсації теплового розшися відповідно плоскими кромками 42, 43 ребер 35, рення ребер 35 і для полегшення виконання опеякі виконані похилими по відношенню до площини рацій вставлення в кожух і витягання з нього оби37, від якої ці плоскі кромки поступово віддаляютьчайки 6. Однак, у разі закупорення одного з ся в напрямі видалення від частини 28 стінки 14, каналів 36 ці розриви дозволяють газоподібним таким чином, що поперечний переріз кожного розпродуктам згоряння палива перейти із закупоренориву 38, 39 має загалом форму рівнобедреної го каналу в сусідні канали, тобто найкращим обратрапеції, мала основа якої проходить вздовж цієї зом розподілитися в камері 18, незважаючи на цю частини 28, а велика основа проходить вздовж закупорку. трубчасто ї стінки 31 обичайки 6. Як і розриви 38 і 39, ці додаткові розриви розТака конструкція полегшує безпосередню реаташовуються на одній лінії в подовжньому напрялізацію розривів 38, 39 в процесі лиття в тому вимі. У цьому випадку передбачається, наприклад, падку, коли ці ребра 35 відповідно до переважного два комплекти цих розривів, розташованих в діаваріанту реалізації відливаються у вигляді єдиної метрально протилежних положеннях по відношендеталі з кожухом 5. ню до осі 4 і лежачих в середній горизонтальній Як можна більш виразно бачити на фіг.5, розплощині 46, що містить цю вісь 4 і утворюючій риви 38 в кожному ребрі 35, сформовані, таким площину розрізу на кресленні, показаному на чином, за допомогою двох кромок 42, мають попефіг.5. Ці розриви мають поперечний переріз, сутречний переріз, який зменшується в напрямі спетєво менший, ніж поперечний переріз розривів 38 і реду назад. І, як можна бачити на фіг.2, поперечні 39. перерізи розривів 39, сформовані двома кромками У напрямі назад на рівні відкритого кінця 8 ко42 кожного ребра 35, збільшуються в напрямі нажуха 5 розриви 38, 39 і 45 в тих ребрах 35, які відзад для того, щоб найкращим чином забезпечити повідають стінці 9, перекриті герметично, як і сам розподіл газоподібних продуктів згоряння палива в цей кінець 8, теплоізоляційним люком 48 в тому різних каналах 36, починаючи від вхідного колеквипадку, коли цей люк встановлений на призначетора 40 і аж до вихідного колектора 41. не для нього місце. У проілюстрованому тут прикладі реалізації Для того, щоб забезпечити можливість попавинаходу, що пропонується, ребра 35 розташовудання газоподібних продуктів згоряння палива в ються на однаковій відстані один від одного або розриви 38 ребер 35 і звідти у внутрішні порожниеквідистантні в подовжньому напрямі. При цьому ни каналів 36 з топкової камери 15 в передній зоні ребра 35, найбільш близькі до відкритого кінця 8, 16, вхідний колектор 40 містить додатково порозміщені в безпосередньому продовженні стінки довжню канавку 47, виконану поглибленою в час9, а ребра 35, найбільш близькі до частини 29 стінтині 27 стінки 14, а також в периферійній зоні стінки 14, розміщені на такій подовжній відстані від цієї ки 12, відповідній перехідній ділянці між цією частини 29, яка відповідає взаємному подовжньостінкою і стінкою 14. Ця канавка 47, що має по відму інтервалу між двома сусідніми ребрами 35. Одношенню до стінки 12 і по відношенню до частини нак, може бути вибрано також й інше розташуван27 стінки 14 глибину, яка поступово збільшується в ня цих ребер без виходу при цьому за рамки напрямі спереду назад, є симетричною по відновинаходу, що пропонується. шенню до площини 37 і розташовується в подовжУ напрямі осі 4 кожне ребро 35 обмежене відньому напрямі на одній лінії з розривами 38 ребер повідною кромкою 44, що формує циліндричну 35. поверхню обертання навколо цієї осі, причому діТаким чином, газоподібні продукти згоряння аметри різних кромок 44 є ідентичними і перевипалива, які викидаються факелом полум'я в нащують вн утрішній діаметр частини 27 стінки 14 на прямі вперед, потім направляються стінкою 12 до величину, яка по суті відповідає товщині стінки її периферійної частини, тобто в радіальному наобичайки 6 в її трубчастій частині 31 таким чином, прямі у бік видалення від осі 4. Потім ці газоподібні щоб ця тр убчаста частина 31 продовжувала часпродукти згоряння палива проходять вздовж частину 27 подовжньої стінки 14 в напрямі назад без тини 27 стінки 14, попадають в канавку 47 і через утворення помітного уступу всередині топкової цю канавку досягають розривів 38 ребер 35 для камери 15. того, щоб заповнити різні паралельні канали 36 і 19 44366 20 пройти через камеру 18 в формі поперечних півкіСамо собою зрозуміло, що побудова канавки лець, підіймаючись в зони каналів 36, які розташо47 оптимізована таким чином, щоб вона була здавуються відповідно по одну і по іншу сторони від тна збирати максимально можливу кількість газоплощини 37 і симетрично по відношенню до цієї подібних продуктів згоряння палива. площини. Для цього в проілюстрованому тут прикладі Далі ці газоподібні продукти згоряння палива реалізації винаходу, що пропонується, ця канавка виходять з паралельних каналів 36 на рівні розримає донну стінку 59, що визначається приблизно вів 39 в цих каналах і збираються у вихідному копрямолінійними твірними, перпендикулярними лекторі 41 після здійснення теплообміну з водою площині 37, по відношенню до якої ці твірні відпо22 або безпосередньо через частини 28 і 29 стінки відно є симетричними. Ця донна стінка 59 на ви14, або побічним чином за допомогою теплообмінгляді зверху має приблизно форму рівнобедреної них ребер 35, встановлених у відношеннях теплотрапеції таким чином, що її ширина, виміряна первої провідності з частиною 28 стінки 14, яка сама пендикулярно площині 37, збільшується в напрямі вже знаходиться в безпосередньому контакті з назад, де ця донна стінка 59 сполучається без водою 22. перехідної зони з частиною 28 стінки 14, частина Над розривами 39 ребер 35 вихідний колектор 29 якої має локальний виріз. 41 містить подовжній виріз 49, спільний з всією Максимальна ширина цієї донної стінки 59 в сукупністю (або практично з всією сукупністю) роззоні її з'єднання з частиною 28 стінки 14 трохи перивів 39, і цей виріз 49 проходить крізь частину 28 ревищує відстань, що розділяє перпендикулярно стінки 14 і відповідну частину стінки 20, будучи до площини 37 з'єднання кромок 42 ребер 35, найгерметизованим по відношенню до камери 21 цирбільш близьких до стінки 29, на рівні з'єднання куляції води за допомогою трубчастої стінки 50, в ребер 35 з частиною 28 стінки 14, таким чином, переважному варіанті реалізації виконаної спільно щоб заживлювати газоподібними продуктами згоз кожухом 5. Канали 36, обмежені ребрами 35, ряння палива канал 36, найбільш близький до часрозриви 39 яких можуть у разі необхідності і не тини 29 стінки 14. розташовуватися проти вирізу 49, як це має місце Як неважко зрозуміти фахівцеві в даній обласу разі передніх граничних каналів в проілюстроваті техніки, твірні, що визначають донну стінку 59 ному тут прикладі реалізації даного винаходу, канавки 47 в переважному варіанті реалізації масполучаються цим вирізом 49 за допомогою розють невелике викривлення, вгнутість якого напраривів 39 відповідних ребер. влена у бік осі 4, таким чином, щоб забезпечити У окружному напрямі по відношенню до осі 4 згадане з'єднання з частиною 28 стінки 14. Проте, виріз 49, тобто стінка 50 зсередини, може мати приймаючи до уваги невелике кутове розширення розмір, рівний або що перевищує найменшу віддонної стінки 59 канавки 47 по відношенню до осі стань, що розділяє дві кромки 43, тобто розмір, 4, ці твірні можуть розглядатися як приблизно який найменший розрив 39 має в безпосередній прямолінійні з прийнятною мірою наближення. близькості від частини 28 стінки 14. У тому випадВідповідно по одну і по іншу сторони від донку, коли цей розмір вирізу 49 або стінки 50 переної стінки 59 канавка 47 визначається двома бічвищує відстань, що розділяє в окружному напрямі ними стінками 60, які герметично з'єднують донну кромки 43, які обмежують розрив 39 на рівні часстінку 59 з частиною 27 стінки 14 і з частиною 29 тини 28 стінки 14, відповідні ребра 35 можуть процієї стінки, зберігаючи при цьому герметичність довжуватися у вн утрішній порожнині вирізу 49, камери 22. Ці бічні стінки 60 взаємно розходяться зокрема, своїми кромками 43 (це не показано на в напрямі назад таким чином, щоб при їх з'єднанні приведених в додатку фігурах, але легко може з перехідною ділянкою між частинами 27 і 29 побути зрозумілим фахівцем в даній області техніки). довжньої стінки 14 вони відстояли один від одного Навколо вирізу 49 стінка 20 формує фланець на відстань, трохи перевищуючу ту відстань, яка 51 герметичного і роз'ємного з'єднання, наприрозділяє на цьому рівні місця з'єднання двох кроклад, за допомогою стягуючи х гвинтів, з димовим мок 42, що оточують розрив 38 ребра 35, найбликоробом 52, розташованим в подовжньому напряжчого до стінки 29, на рівні з'єднання цих кромок мі вздовж кожуха 5 і понад ним і пов'язаним з сис42 з кромкою 44, таким чином, щоб забезпечити темою 53 видалення, звичайно в атмосферу, газонадходження в канал 36, найближчий до частини подібних продуктів згоряння палива. 29 стінки 14, газоподібних продуктів згоряння паЦя траєкторія, яку проходить в основному малива. У напрямі всередину топкової камери 15 са газоподібних продуктів згоряння палива, схемабічні стінки 60 в переважному варіанті реалізації тично представлена на фіг.2 подовжньою стрілкою винаходу з'єдн уються з частиною 29 подовжньої 54, розташованою вздовж осі 4 і зверненою у бік стінки 14 вздовж відповідного прямолінійного ребнапряму 7, а також стрілками 55, що проходять ра 61, причому ці два ребра 61 віддаляються один вздовж стінки 12 і орієнтованими в напрямі видавід одного в напрямі наближення до осі 4 таким же лення від осі 4, стрілками 56, що згинаються в чином, як і кромки 42, що оточують розрив 38 кожокружному напрямі у бік канавки 47, подвійною ного ребра 35. Само собою зрозуміло, що стінки стрілкою 57, що проходить вздовж цієї канавки 47 59 і 60 виконані у вигляді єдиної деталі з іншою в напрямі назад і що згинається у бік каналів 36, і частиною кожуха 5. висхідними окружними стрілками 58, які проходять Для того, щоб забезпечити додаткову можливздовж каналів 36 і відповідають тільки тим канавість збору і введення в канали 36 через розриви лам 36, які відкриваються у вихідний колектор 39, і 38 в цих каналах тих газоподібних продуктів згопредставлені такими, що виходять з цих каналів ряння палива, які не попали в канавку 47 і досягли 36 і що проходять в напрямі вгору через виріз 49. задньої зони 17 кожуха, переміщаючись вздовж 21 44366 22 частини 27 подовжніх стінки 14, а потім вздовж Кажучи більш конкретно, в проілюстрованому трубчасто ї стінки 31 обичайки 6, вхідний колектор тут переважному варіанті реалізації винаходу, що 40 додатково містить подовжній виріз, що визнапропонується, кожна хвиляста стрічка 66, яка відчається щілиною 62 в трубчастій стінці 31 обичайповідає половинці даного каналу 36, проходить на ки. Ця щілина розміщена безпосередньо проти ділянці протяжністю приблизно 90° всередині цієї розривів 38 в ребрах 35 і має в окружному напрямі половинки по відношенню до осі 4, а саме, від по відношенню до осі 4 ширину, яка по суті співпарозривів 45 ребер 35 до розривів 39 цих ребер, і дає з розміром, який ці розриви 38 мають в окружвсі ці хвилясті стрічки 66, розташовані з одного і ному напрямі по відношенню до осі 4 в найближчій того ж боку площини 37, з'єднані одна з одною за до цієї щілини зоні. допомогою двох жорстких і переважно металевих Таким чином, газоподібні продукти згоряння прямолінійних перемичок відповідно 67 і 68, з якипалива, що досягли зони 17, відхиляються в нами вони з'єднані, наприклад, зварюванням і які прямі вниз, переміщаючись вздовж трубчастої проходять відповідно в розривах 45 і в розривах стінки 31 обичайки 6, як це схематично показано 39 для того, щоб перешкодити зміщенню згаданих стрілкою 63 з одного боку обичайки 6, яка повністю хвилясти х стрічок 66 в окружному напрямі по відпоказана на фіг.2, просуваючись таким чином в ношенню до осі 4. напрямі вниз аж до вирізу або щілини 62. Далі ці У поперечному напрямі згадані перемички 67 і газоподібні продукти згоряння проникають в зга68 мають розміри, менші, ніж розміри розривів 45 і дану щілину, як це схематично показано стрілкою 49 відповідно, з тим, щоб в мінімальній мірі зава64, а потім проходять по каналах 36 поперечну жати проходженню газоподібних продуктів згорянтраєкторію, що задається ребрами 35, до досягня палива через згадані розриви. нення ними вихідного колектора 41, проходячи той У подовжньому напрямі кожна хвиляста стрічже шлях, який схематично представлений стрілка 66 в переважному варіанті реалізації має шириками 58 і який проходять газоподібні продукти згону, меншу, ніж ширина відповідного каналу 36, ряння палива, зібрані за допомогою канавки 47. виміряна між ребрами 35, що обмежують цей каНеважко уявити собі, що така конструкція принал, і складаючу, наприклад, приблизно половину строю відповідно до винаходу, що пропонується, ширини даного каналу 36, по відношенню до якого дозволяє примусити всю сукупність газоподібних ця хвиляста стрічка 66 центрована в подовжньому продуктів згоряння палива, незалежно від особлинапрямі таким чином, щоб залишити наскрізний востей тих траєкторій, які ці продукти згоряння прохід 69 для газоподібних продуктів згоряння проходять всередині топкової камери 15, долати палива проти кожного з цих ребер 35 з тим, щоб поперечну траєкторію між обичайкою 6 і частиною сприяти безпосередньому контакту і теплообміну з 28 подовжньої стінки 14, тобто особливо довгу ними газоподібних продуктів згоряння палива і, за траєкторію, приймаючи до уваги подовжній розмір їх сприяння, а також за сприяння стінки 14, на якій обичайки 6. Ця обставина дозволяє забезпечити ці ребра встановлені з можливістю теплового конзначно поліпшені умови теплообміну між газоподітакта, теплообміну з водою 22, яка омиває стінку бними продуктами згоряння палива і водою 22 в 14. порівнянні з умовами теплообміну, характерними У радіальному напрямі по відношенню до осі 4 для відомих з існуючого рівня техніки в даній обкожна з хвилястих стрічок 66 має розмірні парамеласті і описаних в преамбулі даного опису водотри, які визначаються таким чином, щоб залишити грійних котлів. вільним наскрізний прохід 70 для газоподібних Можна в ще більшій мірі збільшити довжину продуктів згоряння палива, щонайменше, вздовж шляху, яку проходять газоподібні продукти згорянчастини 28 стінки 14, для того, щоб сприяти тепня палива в камері 18 при тих же подовжніх розмілообміну між цими газоподібними продуктами згорах цієї камери, тобто при тих же подовжніх розміряння і водою 22 через стінку 14. рах обичайки 6, і у ще більшій мірі поліпшити У напрямі осі 4 кожна хвиляста стрічка 66 теплообмін між цими газоподібними продуктами утримується обичайкою 6 (не показана на фіг.6 і згоряння палива і водою 22, якщо встановити спе7), в яку вона може впиратися або безпосередньо, ціальні зигзагоподібні перегородки всередині каабо за допомогою відповідних перемичок 67 і 68. налів 36. Ці зигзагоподібні перегородки 65 можуть Товщина кожної хвилястої стрічки 66 і амплітуда її бути реалізовані різними способами, але на фіг.6 і хвилястості, виміряна в радіальному напрямі по 7 схематично представлений специфічний і перевідношенню до подовжньої осі 4, вибираються важний з точки зору простоти виготовлення спосіб, відповідно до конкретних міркувань фахівця в давідповідно до якого в кожну з половинок кожного ній області техніки. каналу 36 типу ти х половинок, які визначені плоТаким чином, використання блока нагрівання щиною 37, вставлена зігнена стрічка 66, виготоввідповідно до винаходу, що пропонується, дозволена з жароміцного металевого листа і маюча ляє суттєво поліпшити співвідношення між вихідхвилястий профіль в поперечному перерізі. ною потужністю у вигляді теплової енергії, що пеУ окружному напрямі для кожної з цих хвилясредається воді 22, і габаритними розмірами тих стрічок 66 розмірні параметри визначаються даного водогрійного котла. таким чином, щоб залишити вільними, щонайменОднак, фахівець в даній області техніки легко ше, розриви 38 і 39 ребер 35, які відповідають вхізрозуміє, що описаний вище спосіб реалізації видному колектору 40 і вихідному колектору 41, для находу, що пропонується, являє собою всього литого, щоб не порушувати нормального розподілу ше приклад такої реалізації, що не є обмежувальгазоподібних продуктів згоряння палива між різниним, по відношенню до якого можуть бути ми каналами 36. розглянуті численні варіанти, що не виходять за 23 44366 24 рамки даного винаходу. вище блока нагрівання 3 або переднього модуля Зокрема, в цей час віддається перевага конс3. Само собою зрозуміло, що декілька модулів, трукції, в якій топкова камера 15, сформована в ідентичних задньому модулю 103, можуть бути зонах 16 і 17 відповідно частиною 27 стінки 14 і з'єднані один з одним коаксиально в подовжньому трубчастою стінкою 31 обичайки 6, має постійний напрямі позаду переднього модуля 3, причому в поперечний переріз на всьому своєму подовжньопереважному варіанті реалізації згадана обичайка му протягу між заднім відкритим кінцем 8 і стінкою є спільною для всієї сукупності з'єднаних таким 12, що визначає передній закритий кінець 11. Одчином модулів. нак, можна також передбачити, щоб обичайка 31 Ця обичайка позначена на фіг.8 позицією 106 відповідала звуженню топкової камери 15 в зоні 17 для того, щоб врахувати збільшення подовжнього в порівнянні із зоною 16. Фахівець в даній області розміру її трубчастої стінки 131, в принципі по всіх техніки без великих зусиль зможе пристосувати параметрах абсолютно подібній трубчастій стінці описані вище конструктивні елементи до такої бу31 згідно тому, що вона повинна бути спільною дови топкової камери. І ще, замість того, щоб бути для двох модулів 3 і 103. горизонтальною, як це мало місце в описаному Тими ж цифровими позиціями, але збільшевище прикладі реалізації даного винаходу, вісь 4 ними на 100, позначені й інші частини обичайки 6, блока нагрівання 3 може розташовуватися вертищілина 162 якої, що розташована так само, як це кально або під деяким кутом по відношенню до було описане вище, утримується у відкритому погоризонтальної площини, причому згаданий наложенні за допомогою розпірок 134, по всіх парапрям 7, який являє собою напрям викиду факела метрах абсолютно аналогічних описаним вище полум'я, в цьому випадку звичайно орієнтовано в розпіркам 34, але встановлених в кількості, яка напрямі вниз. може бути збільшеною відповідно до збільшення Блок нагрівання відповідно до винаходу, що довжини трубчастої стінки 131. У цьому випадку пропонується, в тому вигляді, в якому він був опивстановлені три таких розпірки, а саме, передня саний вище з посиланнями на фігури з 1 по 7, могранична розпірка, задня гранична розпірка і проже бути реалізований в різних розмірних варіанміжна розпірка, розташована між двома поперетах, кожний з яких відповідає певному діапазону дніми розпірками на однакових відстанях від них в необхідної теплової продуктивності даного водообласті з'єднання двох модулів 3 і 103. грійного котла. Приймаючи до уваги згадану вище подібність, Можна, однак, передбачити модульний варімодуль 103 даного блока нагрівання містить, в ант реалізації такого блока нагрівання для того, доповнення до обичайки 106, що є спільною з мощоб забезпечити можливість його адаптації до дулем 3, кожух 105, в переважному варіанті реалірізних величин необхідної теплової продуктивносзації виконаний у вигляді єдиної литої деталі, що ті, на основі використання різних стандартизовамає загалом обертальну симетрію відносно осі 4. них модулів, які з'єднують між собою в такій кільЦей кожух містить: кості, яка забезпечує необхідну в цьому випадку поперечну стінку 109 і подовжню стінку 128, продуктивність. ідентичні відповідно стінки 9 і частині 28 подовжНа фіг.8, посилання на яку будуть даватися в ньої стінки 14 кожуха 5 переднього модуля 3; подальшому викладі, схематично представлений поперечні ребра 135, ідентичні згаданим ребтакий модульний спосіб реалізації блока нагріванрам 35 і обмежуючі всередині поперечної кільцевої ня відповідно до винаходу, що пропонується. камери 118 циркуляції газоподібних продуктів згоУ цьому прикладі реалізації блок нагрівання ряння палива, стінкою, що визначається 128, коскладається з двох різних модулів, а саме: жуха 105 і стінкою 131 обичайки 106, поперечні першого або переднього модуля, практично направляючі канали 136 призначені для руху цих повністю ідентичного описаному вище блока нагазоподібних продуктів згоряння палива; грівання 3 за винятком того, що згадана обичайка поперечні стінки 129 і подовжні стінки 120, ідеє спільною для двох модулів. Таким чином, тут нтичні відповідно частини 29 стінки 14 кожуха 5 цілком правомірно збереження використання помодуля 3 і стінки 20 цього кожуха 5. Прі цьому зиції 3 для позначення цього переднього модуля, а тільки стінка 129 продовжується в напрямі видатакож використання тих же самих позицій, що і на лення від осі 4 за областю її з'єднання зі стінкою фіг.1 - 7, для позначення різних складових або 128 і це відбувається аж до стінки 120, з якою вона різних елементів складових цього переднього моз'єднується герметично. дуля 3. Зокрема, поняття «передній» або «задній», Таким чином, стінки 109, 128, 129, 120 разом і що використовуються в подальшому викладі, погерметичним чином обмежують герметичну камеру трібно розуміти по відношенню до згаданого на121 циркуляції води 22, яка циркулює також і в пряму 7; камері 21 кожуха 5 модуля 3, причому з'єднання заднього модуля 103, коаксиального з переддвох ци х камер 21 і 121 для забезпечення можлинім модулем 3 і примикаючого до нього в подовжвості такої спільної циркуляції здійснюється добре ньому напрямі позаду цього переднього модуля. відомим фахівцеві в даній області техніки спосоЗадній модуль володіє значною мірою подібності з бом, не проілюстрованим в цьому прикладі, за частиною описаного вище блока нагрівання 3, віддопомогою будь-яких відповідних в цьому випадку повідною задній зоні 17 кожуха, так що тут викоризасобів, наприклад, типу вже згадуваних тут конічстані ті ж цифрові позиції, але збільшені на 100, них з'єднувальних муфт, званих «Nipples». для позначення різних складових або частин склаДійсно, кожух 105 щільно примикає плиском дових цього заднього модуля 103, які відповідають своєю стінкою 129 до стінки 9 кожуха 5 і обидва ці складовим або частинам складових описаного кожухи з'єднані один з одним за допомогою будь 25 44366 26 яких відповідних в цьому випадку засобів, добре вертикальної подовжньої площини, не показаної відомих фа хівцеві в даній області техніки і також на фіг.8, але відповідної площині 37, як це схемане показаних на фіг.8, наприклад, за допомогою тично показано стрілками 158, ідентичними стрілстрижнів, утворюючих з'єднувальну тягу. кам 58, які можна бачити на рівні модуля 3, для У цьому випадку саме стінка 109 обмежує для того, щоб зрештою вийти з цих каналів 136 через блока нагрівання, утвореного двома модулями 3 і розриви 139 ребер 135, розташовані в подовж103, задній поперечний відкритий кінець 108, по ньому напрямі на одній лінії з розривами 39 ребер всіх параметрах абсолютно ідентичний задньому 35 і утворюючі частину вихідного колектора 141, кінцю 8 блока нагрівання 3, описаного вище з пощо належить модулю 103 і по всіх параметрах силаннями на фіг.1 - 7, на який аналогічним чином абсолютно ідентичного вихідному колектору 41, може бути встановлений знімний і герметичний що належить модулю 3. поперечний теплоізоляційний люк, наприклад, з Зокрема, цей вихідний колектор 141 додатково водою, на якому закріплена форсунка або пальмістить подовжній виріз 149, по всіх параметрах ник, відповідний типу палива, що використовуєтьабсолютно ідентичний вирізу 49 і спільний з всією ся в цьому випадку і що формує факел полум'я сукупністю (або практично з всією сукупністю) розвздовж осі 4 і в напрямі 7 в умовах, коли водогрійривів 139. Цей виріз 49 проходить крізь стінку 128 і ний котел 101, що містить блок нагрівання, утвокрізь відповідну частину стінки 120, будучи гермерений двома модулями 3 і 103, знаходиться в статизованим по відношенню до камери 121 циркуляні експлуатації і працює. ції води за допомогою трубчастої стінки 150, по Такий монтаж теплоізолюючого люка і встановсіх параметрах абсолютно ідентичної стінці 50, і вленого на ньому пальника або форсунки не провідкривається над стінкою 120 за допомогою роз'ілюстрований тут детально, однак фахівець в даємного і герметичного фланця з'єднання за допоній області техніки легко зрозуміє, що він з всією могою, наприклад, згвинчування, з димовим короочевидністю витікає з описаної вище конструкції, бом, по всіх параметрах абсолютно співставним з схематично проілюстрованої на фіг.1. У цьому разі димовим коробом 52, якщо не вважати того, що він реборда 133 обичайки 106 також впирається в приєднаний аналогічним чином не тільки до фланстінку 109 подібно тому, як реборда 33 обичайки 6 ця 151 вихідного колектора 141 модуля 103, але впирається в стінку 9 кожуха 5 блока нагрівання 3, також і до фланця 51 вихідного колектора 41 моописаного вище з посиланнями на фіг. з 1 по 7. дуля 3. Для того, щоб забезпечити можливість ввеРозриви 138 ребер 135, зі свого боку, утворять дення газоподібних продуктів згоряння палива в вхідний колектор 140, що належить модулю 103 і канали 136 таким же чином, як і в описані вище що доповнює в напрямі назад вхідний колектор 40, канали 36, ребра 135 представляють, в безпосеякий визначається на рівні модуля 3 канавкою 47, редньому подовжньому продовженні розривів 38 розривами 38 ребер 35 і тим же вирізом 162 в труребер 35 модуля З, розриви 138, обмежені, як і бчастій стінці 131 обичайки 106. розриви 38 ребер 35, так, щоб газоподібні продукУ той же час, ребра 135 містять на одній літи згоряння палива підводилися паралельно до нії в подовжньому напрямі з розривами 45 ребер каналів 36 і 136 за допомогою канавки 47 і за до35, не показаними на фіг.8 , розриви 145, по всі х помогою подовжнього розташування на одній лінії параметрах абсолютно іден тичні розривам 45 і розривів 38 і 138 ребер 35 і 135, як це схематично забезпечуючи виконання тієї ж функції, і в канапоказано стрілками 57 і, аналогічним чином, стріллах 136 модуля 103 , як і в канала х 36 модуля 3, ками 157, які продовжують стрілки 57 в напрямі можуть бути встановлені хви лясті стрічки, по назад, і потім розділяються в окружному напрямі всі х параметра х абсолютно іденти чні стрічкам на рівні розривів 138, як це роблять стрілки 57 на 66, для то го , щоб сформ ува ти там зи гзагоподібрівні розривів 38. ні перегородки, як це було проілюстровано при Крім того, газоподібні продукти згоряння палирозгляді блока нагрівання 3, описаного ви ще з ва паралельно підводяться до каналів 36 і 136 посиланнями на фі г. 1 - 7 , то чніше кажучи , з почерез виріз 162 в стінці 131 обичайки 106 після силаннями на фіг.6 і 7 . того, як ці газоподібні продукти згоряння пройдуть Таким чином, блок нагрівання, сформований по траєкторії, схематично представленій стрілками шляхом з'єднання між собою модулів З і 103, поді63 і 64, що ідентичним чином можна бачити на тій бний блока нагрівання 3, описаному вище з посичастині стінки 131 обичайки 106, яка відповідає ланнями на фіг.1 - 7, але має збільшені в подовжмодулю 3, і стрілками 163 і 164, що відтворюють ці ньому напрямі розміри задньої зони 17 кожуха 5, в стрілки 63 і 64 на рівні тієї частини цієї стінки 131, якому топкова камера 15 обмежена в периферійяка відповідає модулю 103. ному напрямі не подовжньою стінкою 14 цього Також ідентичною, але більш довгою, приймакожуха, але обичайкою 6, тоді як передня зона 16, ючи до уваги подовжнє з'єднання двох модулів 3 і обмежена одним тільки модулем 3, як це має міс103, виявляється стрілка 54 і стрілки 55 і 56, що це в блоці нагрівання 3, описаному ви ще з посисхематично представляють траєкторію руху газоланнями на модуль 3, буде залишатися незмінподібних продуктів згоряння палива в передній ною. зоні 16 кожуха 5 модуля 3. Кажучи більш конкретно, в цьому збиранні коТаким чином, всередині каналів 136 газоподіжух 5 модуля 3 і кожух 105 модуля 103 доповнюбні продукти згоряння палива проходять паралеють один одного таким чином, що частина 28 польно в кожному з цих каналів і паралельно канадовжньої стінки 14 кожуха 5 і подовжня стінка 128 лам 36 висхідну окружну траєкторію відносно осі 4 кожуха 105, розміщені в подовжньому продовженні відповідно по одну і по іншу сторони від середньої по відношенню друг до др уга і що мають, напри 27 44366 28 клад, один і той же діаметр, можуть розглядатися модуля З, для ще більшого збільшення довжини як дві ділянки однієї і тієї ж подовжньої стінки, що згаданої поперечної траєкторії руху газоподібних замінює частину 28 подовжньої стінки 14 кожуха 5 продуктів згоряння палива шляхом збільшення блока нагрівання З, описаного вище з посиланнякількості поперечних каналів, прохідних паралельми на фіг.1 - 7. но цими газоподібними продуктами згоряння, тобАналогічним чином, обичайка 106 займає місто забезпечити адаптацію системи до більш висоце обичайки 6 зі своїми збільшеними подовжніми ких вимог відносно теплової продуктивності даного розмірами для того, щоб обмежити поперечну ківодогрійного котла. льцеву камеру проходження газоподібних продукУ варіанті реалізації, не представленому на тів згоряння палива, по всіх параметрах співставну приведених в додатку фігура х, можна також пез камерою 18 блока нагрівання 3, описаного вище редбачити реалізацію у вигляді переднього модуз посиланнями на фіг.1 - 7, але також маючу більш ля сукупності частин модуля З, які відповідають значні розміри в подовжньому напрямі і сформопередній зоні 16 кожуха 5, тобто стінок 12 і 19 і вану, на рівні модуля 3, камерою 18 цього модуля частин 27 і 29 подовжньої стінки 14, причому часі, на рівні модуля 103, камерою 118 цього модуля. тина 29 в цьому випадку продовжується аж до стіВстановлена з можливістю прямого теплообнки 19 в напрямі видалення від осі 4 для того, щоб міну через частини 28 і 29 подовжньої стінки 14 сполучитися герметичним чином з цією стінкою 19 кожуха 5 модуля 3 і подовжню стінку 128 кожуха і сформувати разом з нею частину, відповідну ка105 модуля 103 з однією і тією ж водою 22, циркумері 21 циркуляції води 22. люючою в сполучених між собою камерах 21 і 121 У такому випадку цей передній модуль буде модулів 3 і 103 відповідно, які можуть розглядатимістити канавку 47 і буде доповнений подовжнім ся як єдина камера циркуляції цієї води, відповідна приєднанням в напрямі назад деякої кількості задкамері 21 блока нагрівання 3, описаного вище з ніх модулів, по всіх параметрах абсолютно ідентипосиланнями на фіг.1 - 7, але із збільшеними почних описаному вище модулю 103, для яких камедовжніми розмірами, камера проходження газопори циркуляції води 121 будуть сполучатися з дібних продуктів згоряння палива, сформована, частиною камери 21, яка буде замінена, таким таким чином, камерою 18 модуля 3 і камерою 118 чином, на рівні переднього модуля 3. модуля 103, розділена на кільцеві канали 36 попеКількість і розмірні параметри модулів 103 буречними перегородками 35 на рівні модуля 3 і дуть відповідним чином адаптовані до потребної розділена на кільцеві канали 136 поперечними теплової продуктивності даного водогрійного котперегородками 135 на рівні модуля 103, причому ла. Цей варіант реалізації не був проілюстрований канали 36 і 136 паралельно заживлюються газов даному описі, але він легко виводиться з порівподібними продуктами згоряння палива за допоняння між способом реалізації винаходу, що промогою подовжнього вхідного колектора, утворенопонується, описаним вище з посиланнями на фіг.8, го вхідними колекторами 40 і 140, і паралельно і способом реалізації цього винаходу, описаним обслуговуються подовжнім вихідним колектором, вище з посиланнями на фіг.1 - 7. утвореним вихідними колекторами 41 і 141, подібСамо собою зрозуміло, що можуть бути розно тому, як канали 36 блока нагрівання З, описаноглянуті також й інші варіанти реалізації блока наго вище з посиланнями на фіг. 1-7, заживлюються грівання для водогрійного котла, описаного вище паралельно за допомогою вхідного колектора 40 типу, що не виходять за рамки винаходу, що процього блока нагрівання і обслуговуються паралепонується. льно його вихідним колектором 41. Фахівцеві в даній області техніки легко зрозуміти, що в ци х умовах прийняття конструкції, відповідно до якої модуль 103 встановлюється позаду модуля 3, дозволяє подвоїти протяжність траєкторії, прохідної паралельно в поперечному напрямі газоподібними продуктами згоряння палива в порівнянні з протяжністю траєкторії, яку ці газоподібні продукти згоряння палива проходять в одинарному або унітарному блоці нагрівання 3, описаному ви ще з посиланнями на фіг.1 - 7, в тому випадку, коли приймається, що кількість і розмірні параметри ребер 135 і направляючих каналів 136 по суті не відрізняються від кількості і розмірних параметрів ребер 35 і направляючих каналів 36. Само собою зрозуміло, що ці кількості і ці розмірні параметри також можуть бути різними в функції потребної теплової продуктивності, яку необхідно додати блока нагрівання, утвореному шляхом з'єднання модулів описаного вище типу. Також само собою зрозуміло, що можна збільшити кількість модулів описаного вище типу, що використовуються в цьому випадку, аналогічних задньому модулю 103, що встановлюються позаду 31 44366 32 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хо хлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90
