F24H 1/30 — з водяним кожухом, що складається з секцій, приєднаних один до одного

Номер патенту: 113332

Опубліковано: 10.01.2017

Автори: Ярошенко Віктор Прокопович, Ярошенко Олександр Вікторович

МПК: F24H 1/30, F24H 1/32, F23B 60/02, F23B 80/02 ...

Мітки: пристрій, опалювальний

Формула / Реферат:

1. Опалювальний пристрій, який містить корпус із паливною камерою, яка розділена на камеру розпалення, що розміщена в нижній частині корпуса, камеру газифікації, відокремлену від камери розпалення колосниковою решіткою та розміщену над нею, димохід, який сполучається з камерою газифікації, канал подання повітря до камери розпалення та пристрій подання палива, який відрізняється тим, що камера газифікації у верхній частині сполучається з...

Номер патенту: 85819

Опубліковано: 10.03.2009

Автор: Кателевський Микола Прокопович

МПК: F24H 1/30, F24H 1/24

Мітки: котел, опалювальний

Формула / Реферат:

1. Котел опалювальний, що містить вертикальний циліндричний корпус з патрубками підведення і відбирання води із корпусу, з теплообмінною поверхнею всередині корпусу, яка складається з порожнистих дисків, з'єднаних між собою і полуменевою камерою патрубками, діаметри яких зменшуються до виходу з корпусу, з пустотілою штангою з різзю знизу та патрубком з різзю зверху і з шайбами в порожнистих дисках; полуменеву камеру, розміщену нижче...

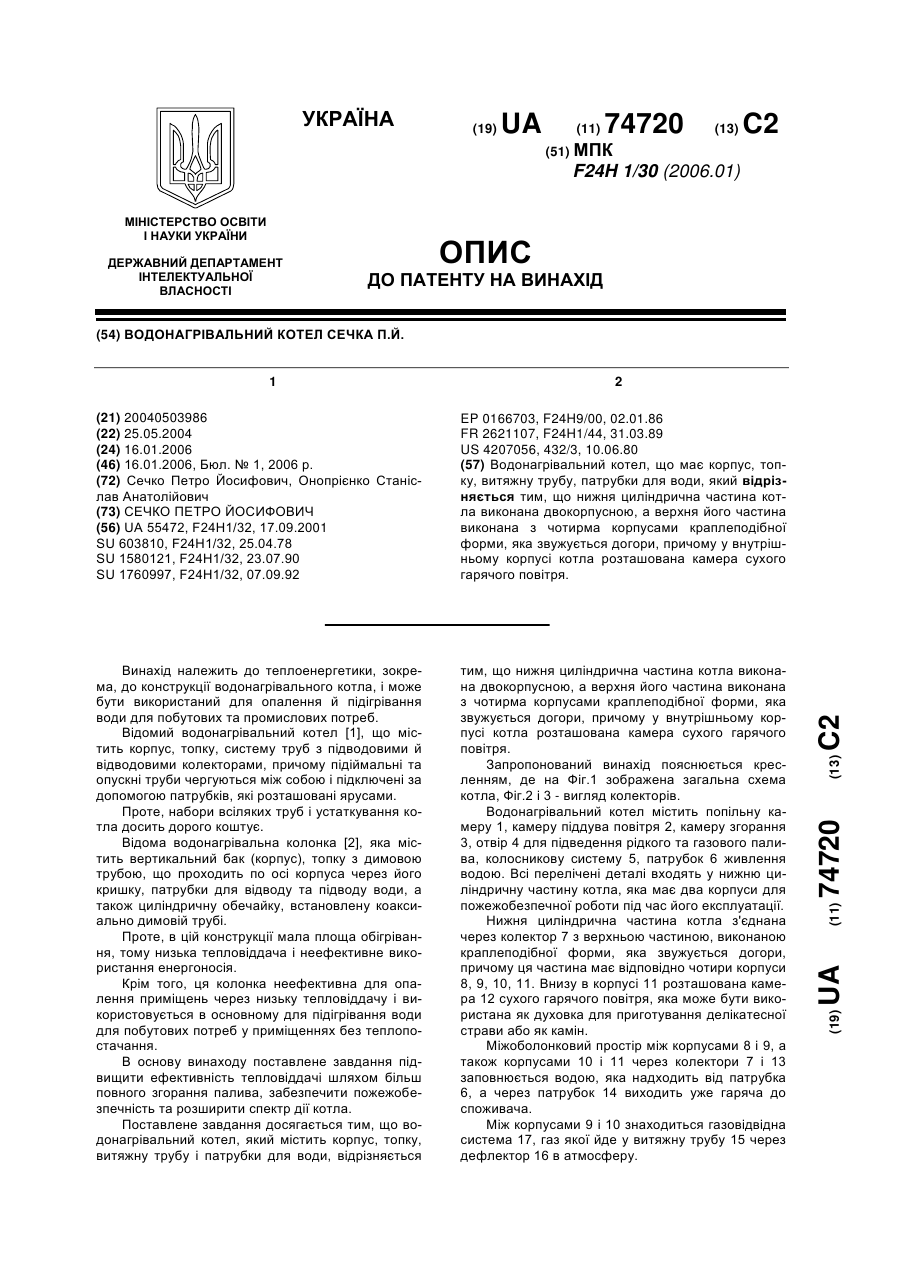

Номер патенту: 74720

Опубліковано: 16.01.2006

Автори: СЕЧКО ПЕТРО ЙОСИФОВИЧ, Онопрієнко Станіслав Анатолійович

МПК: F24H 1/30

Мітки: водонагрівальний, п.й, котел, сечка

Формула / Реферат:

Водонагрівальний котел, що має корпус, топку, витяжну трубу, патрубки для води, який відрізняється тим, що нижня циліндрична частина котла виконана двокорпусною, а верхня його частина виконана з чотирма корпусами краплеподібної форми, яка звужується догори, причому у внутрішньому корпусі котла розташована камера сухого гарячого повітря.

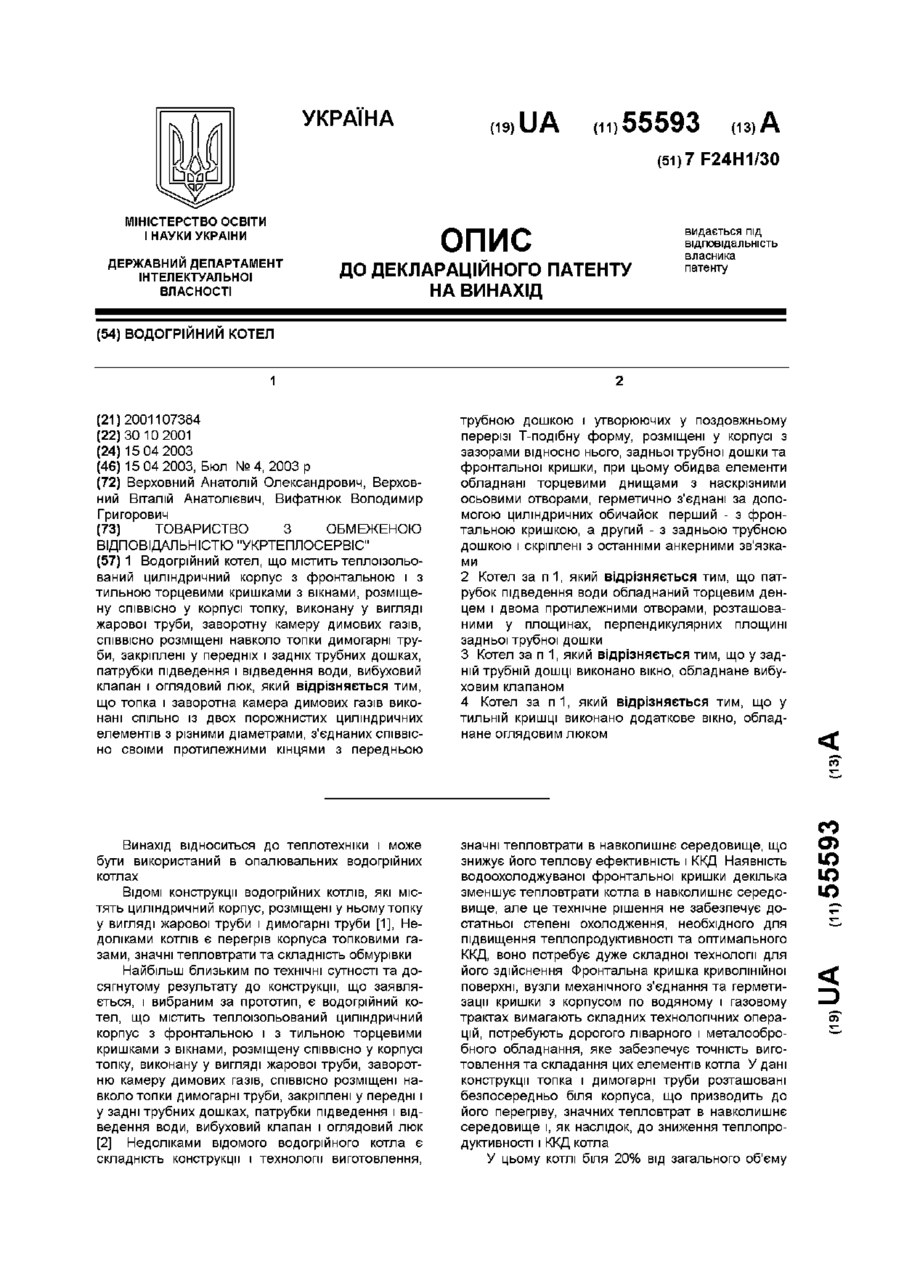

Номер патенту: 55593

Опубліковано: 15.04.2003

Автори: Верховний Анатолій Олександрович, Вифатнюк Володимир Григорович, Верховний Віталій Анатолієвич

МПК: F24H 1/30

Мітки: котел, водогрійний

Формула / Реферат:

1. Водогрійний котел, що містить теплоізольований циліндричний корпус з фронтальною і з тильною торцевими кришками з вікнами, розміщену співвісно у корпусі топку, виконану у вигляді жарової труби, заворотну камеру димових газів, співвісно розміщені навколо топки димогарні труби, закріплені у передніх і задніх трубних дошках, патрубки підведення і відведення води, вибуховий клапан і оглядовий люк, який відрізняється тим, що топка і заворотна...

Номер патенту: 44277

Опубліковано: 15.02.2002

Автори: Маменко Володимир Леонідович, Макутонін Юрій Моісейович

МПК: F24H 1/30

Мітки: водогрійний, секційний, котел

Формула / Реферат:

1. Секционный водогрейный котел, включающий переднюю, средние и заднюю водоохлаждаемые секции, снабженные в верхней части проемами для отвода продуктов сгорания, отличающийся тем, что в торцевой части средних секций выполнены проемы, а, по крайней мере, одна из них, имеет вертикальную, разделительную, водоохлаждаемую перегородку.2. Котел по п. 1, отличающийся тем, что в вертикальной разделительной водоохлаждаемой перегородке выполнен...

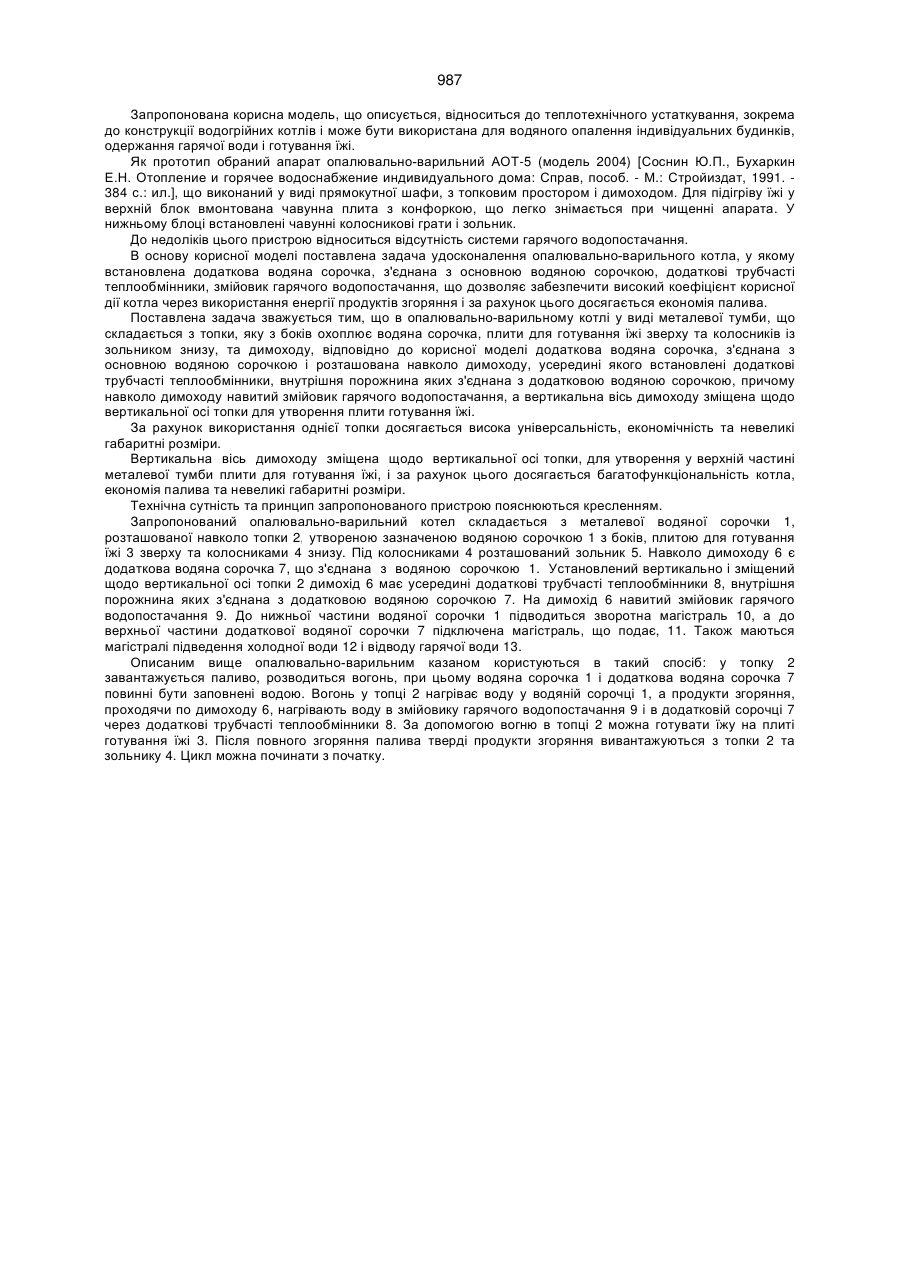

Номер патенту: 987

Опубліковано: 16.07.2001

Автори: Воронянський Михайло Павлович, Воронянський Денис Михайлович

МПК: F24H 1/30, F24H 1/48

Мітки: котел, опалювально-варильний

Формула / Реферат:

Опалювально-варильний котел, виконаний у вигляді металевої тумби, що складається з топки, яку охоплює по боках водяна сорочка, плити для готування їжі зверху та колосників із зольником знизу, та димоходу, який відрізняється тим, що додаткова водяна сорочка, яка з'єднана з основною водяною сорочкою, розташована навколо димоходу, усередині якого встановлені додаткові трубчасті теплообмінники, внутрішня порожнина яких з'єднана з додатковою...

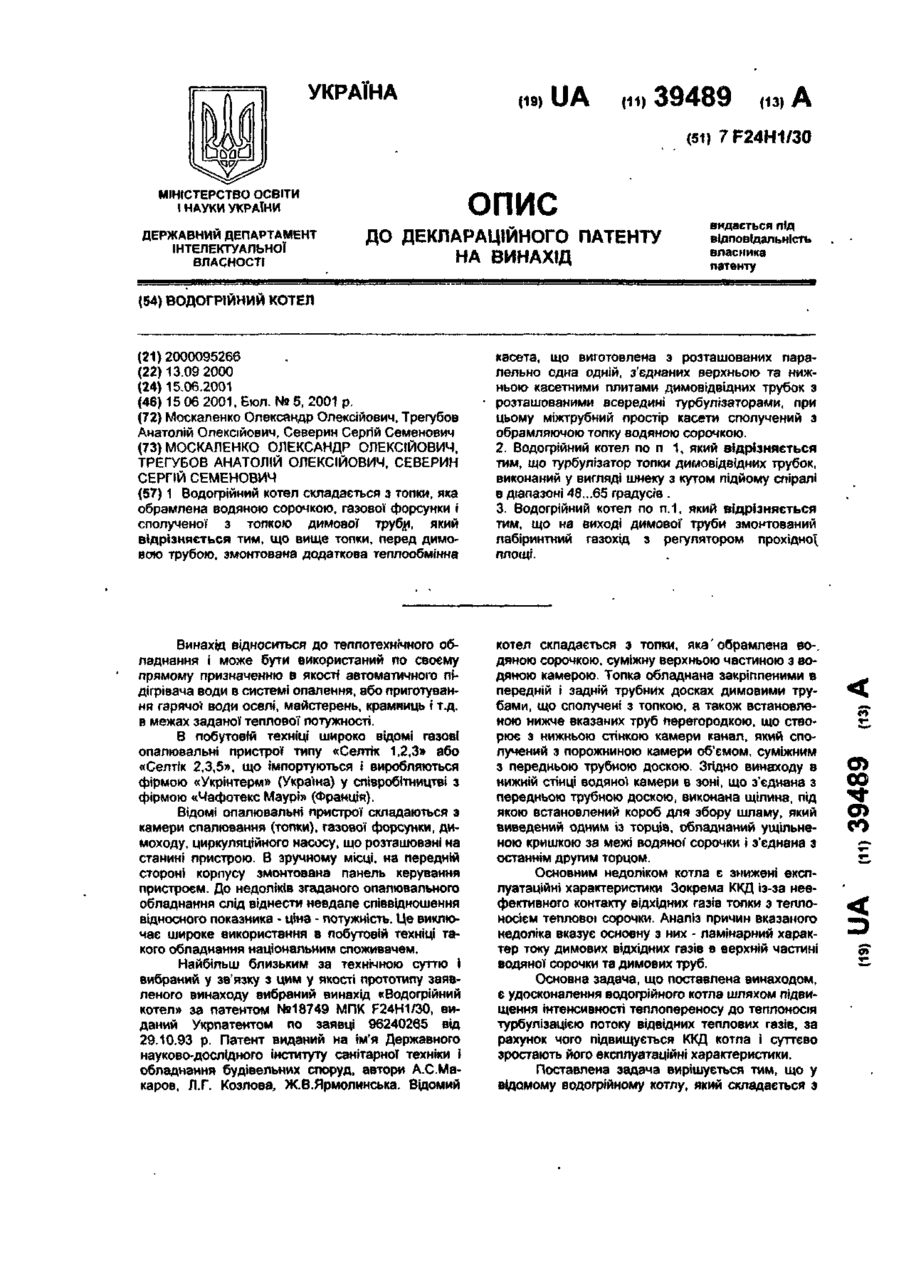

Номер патенту: 39489

Опубліковано: 15.06.2001

Автори: Северин Сергій Семенович, Москаленко Олександр Олексійович, Трегубов Анатолій Олексійович

МПК: F24H 1/30

Мітки: водогрійний, котел

Формула / Реферат:

1. Водогрійний котел складається з топки, яка обрамлена водяною сорочкою, газової форсунки і сполученої з топкою димової труби, який відрізняється тим, що вище топки, перед димовою трубою, змонтована додаткова теплообмінна касета, що виготовлена з розташованих паралельно одна одній, з’єднаних верхньою та нижньою касетними плитами димовідвідних трубок з розташованими всередині турбулізаторами, при цьому міжтрубний простір касети сполучений з...

Номер патенту: 18749

Опубліковано: 25.12.1997

Автори: Ярмолинська Жана Василівна, Козлова Людмила Григорівна, Макаров Анатолій Стефанович

МПК: F24H 1/30

Мітки: водогрійний, котел

Формула / Реферат:

1. Водогрейный котел, содержащий топку, обрамленную водяной рубашкой, примыкающую верхней частью к водяной камере, снабженной закрепленными в передней и задней трубных досках дымогарными трубами, сообщенными с топкой, и установленной ниже последних перегородкой, образующей с нижней стенкой камеры щелевой канал, сообщенный с полостью камеры щелевым проемом в зоне, примыкающей к передней трубной доске, отличающийся тем, что в нижней стенке...

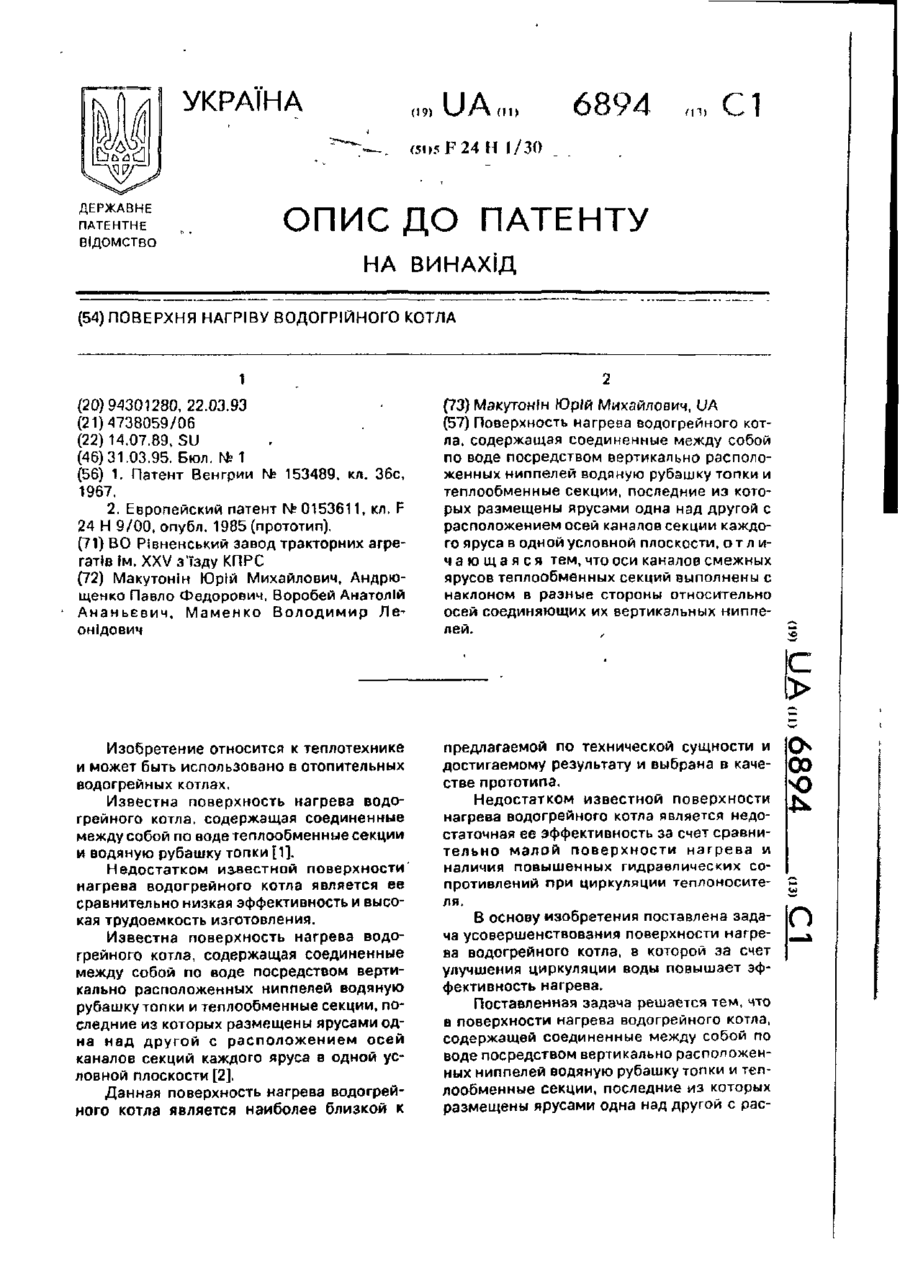

Номер патенту: 6894

Опубліковано: 31.03.1995

Автори: Андрющенко Павло Федорович, Воробей Анатолій Ананьєвич, Макутонін Юрій Михайлович, Маменко Володимир Леонідович

МПК: F24H 1/30

Мітки: поверхня, водогрійного, котла, нагріву

Формула / Реферат:

(57) Поверхность нагрева водогрейного котла, содержащая соединенные между собой по воде посредством вертикально расположенных ниппелей водяную рубашку топки и теплообменные секции, последние из которых размещены ярусами одна над другой с расположением осей каналов секции каждого яруса в одной условной плоскости, отличающаяся тем, что оси каналов смежных ярусов теплообменных секций выполнены с наклоном в разные стороны относительно осей...
