Поверхня нагріву водогрійного котла

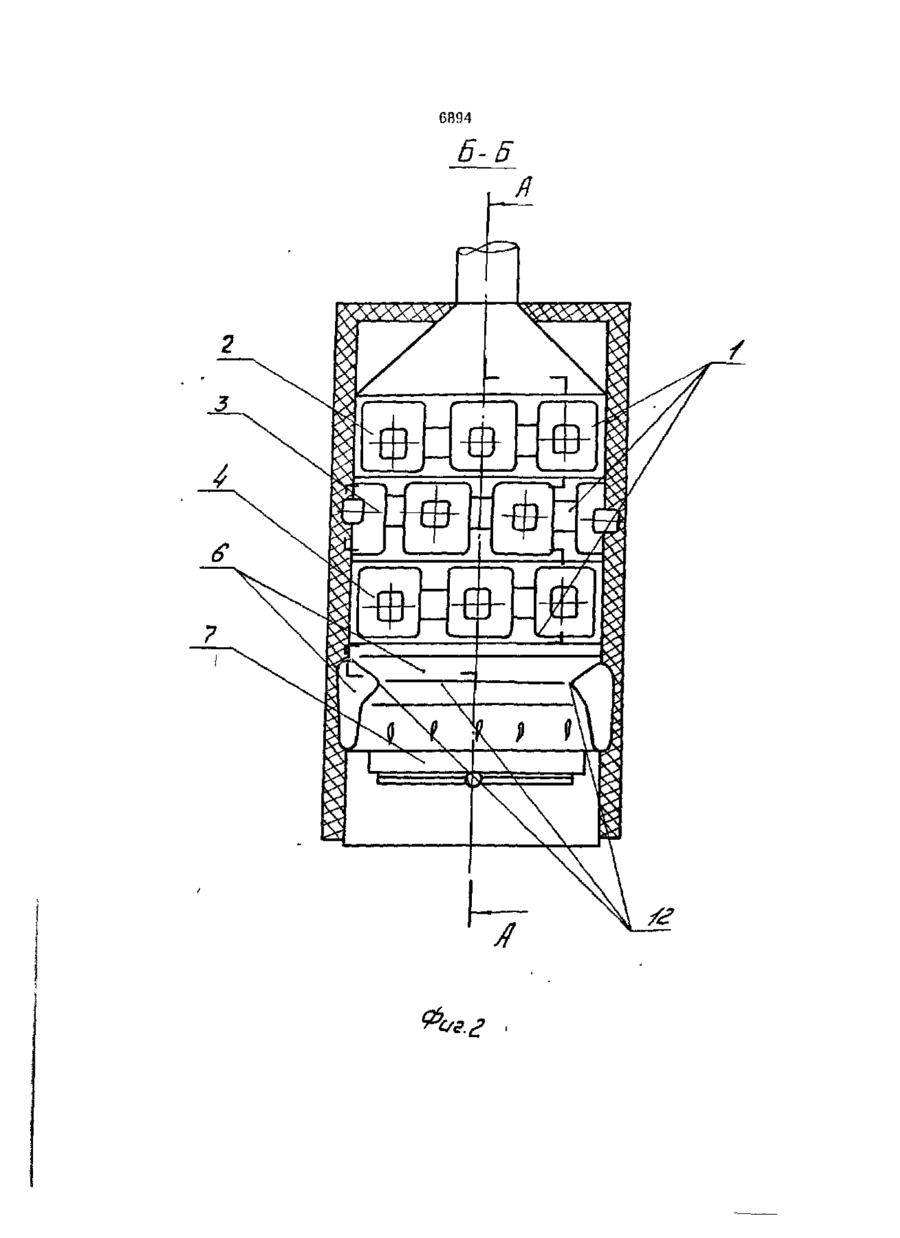

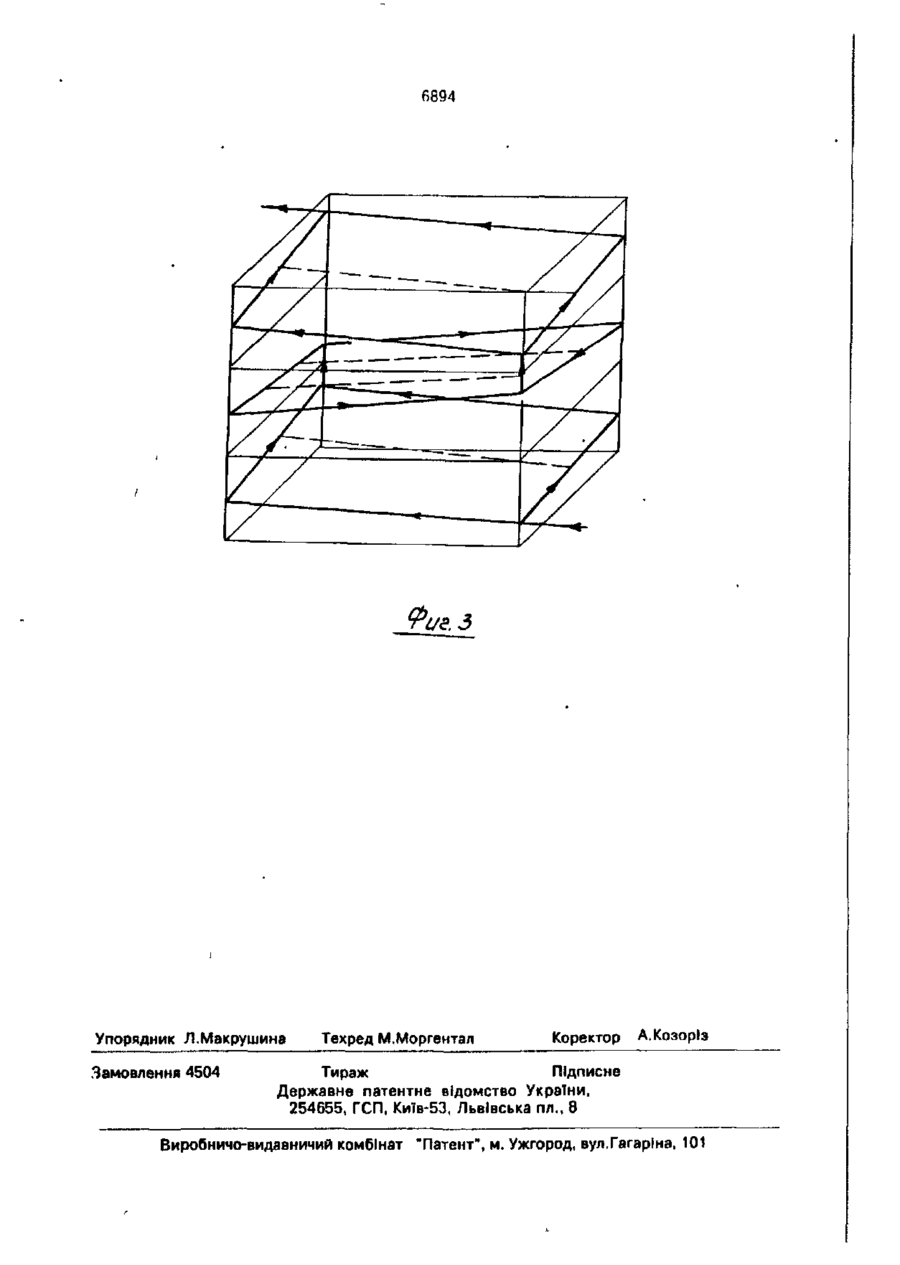

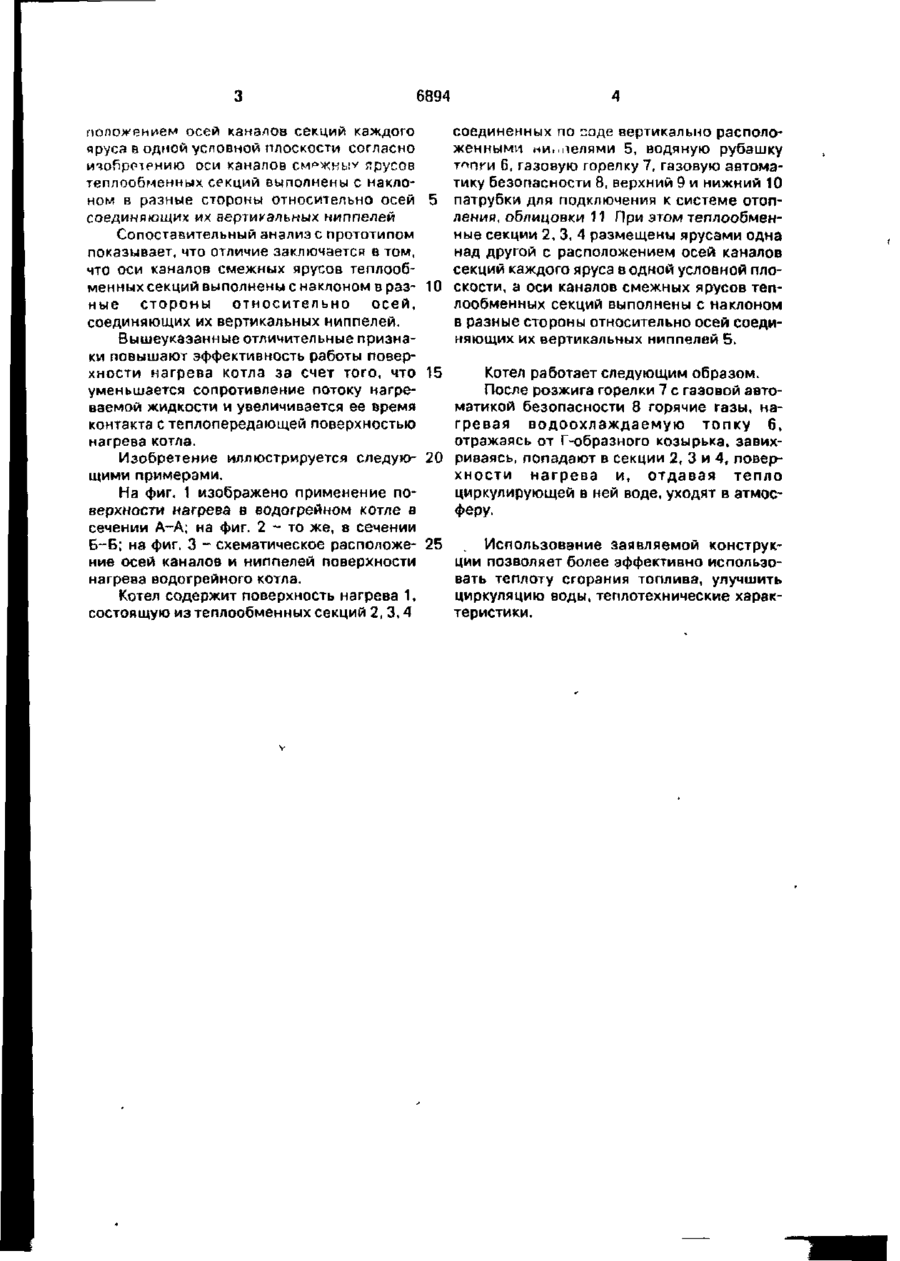

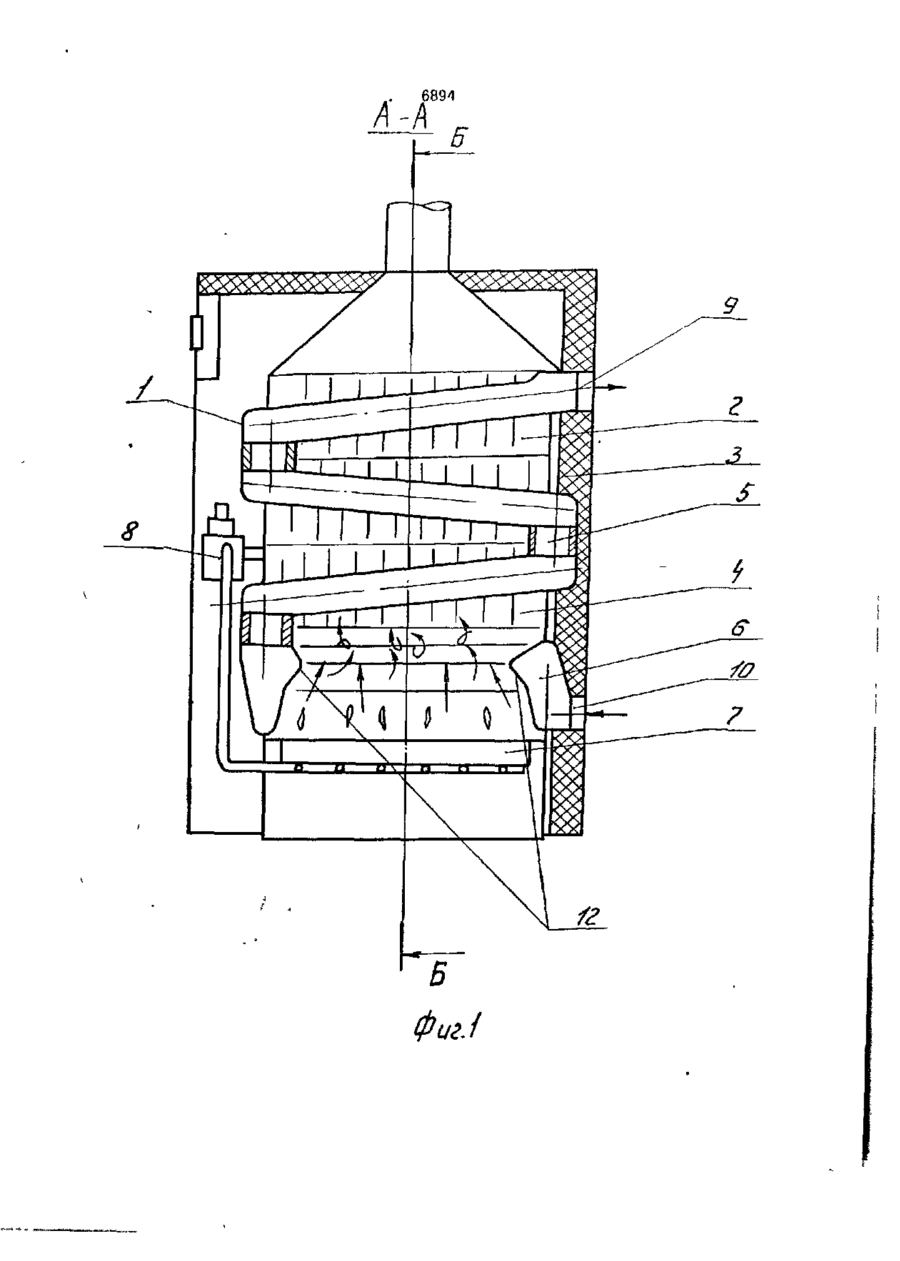

Поверхность нагрева водогрейного котла, содержащая соединенные между собой по воде посредством вертикально расположенных ниппелей водяную рубашку топки и теплообменные секции, последние из которых размещены ярусами одна над другой с расположением осей каналов секции каждого яруса в одной условной плоскости, отлич а ю щ а я с я тем, что оси каналов смежных ярусов теплообменных секций выполнены с наклоном в разные стороны относительно осей соединяющих их вертикальных ниппелей. Изобретение относится к теплотехнике и может быть использовано в отопительных водогрейных котлах. Известна поверхность нагрева водогрейного котла, содержащая соединенные между собой по воде теплообменные секции и водяную рубашку топки [1]. Недостатком из-вестной поверхности' нагрева водогрейного котла является ее сравнительно низкая эффективность и высокая трудоемкость изготовления. Известна поверхность нагрева водогрейного котла, содержащая соединенные между собой по воде посредством вертикально расположенных ниппелей водяную рубашку топки и теплообменные секции, последние из которых размещены ярусами одна над другой с расположением осей каналов секций каждого яруса в одной условной плоскости [2]. Данная поверхность нагрева водогрейного котла является наиболее близкой к предлагаемой по технической сущности и достигаемому результату и выбрана в качестве прототипа. Недостатком известной поверхности нагрева водогрейного котла является недостаточная ее эффективность за счет сравнительно малой поверхности нагрева и наличия повышенных гидравлических сопротивлений при циркуляции теплоносителя. В основу изобретения поставлена задача усовершенствования поверхности нагрева водогрейного котла, в которой за счет улучшения циркуляции воды повышает эффективность нагрева. Поставленная задача решается тем, что в поверхности нагрева водогрейного котла, содержащей соединенные между собой по воде посредством вертикально расположенных ниппелей водяную рубашку топки и теплообменные секции, последние из которых размещены ярусами одна над другой с рас 00 о о 6894 положением осей каналов секций каждого яруса в одной условной плоскости согласно изобретению оси каналов смежны* ярусов теплообменных секций выполнены с наклоном в разные стороны относительно осей соединяющих их вертикальных ниппелей Сопоставительный анализ с прототипом показывает, что отличие заключается в том, что оси каналов смежных ярусов теплообменных секций выполнены с наклоном вразные стороны относительно осей, соединяющих их вертикальных ниппелей. Вышеуказанные отличительные признаки повышают эффективность работы поверхности нагрева котла за счет того, что уменьшается сопротивление потоку нагреваемой жидкости и увеличивается ее время контакта с теплопередающеи поверхностью нагрева котла. Изобретение иллюстрируется следующими примерами. На фиг. 1 изображено применение поверхности нагрева в водогрейном котле в сечении А-А; на фиг. 2 - то же, в сечении Б-Б; на фиг. 3 - схематическое расположение осей каналов и ниппелей поверхности нагрева водогрейного котла. Котел содержит поверхность нагрева 1, состоящую из теплообменных секций 2, 3,4 соединенных по ^оде вертикально расположенными ни.міелями 5, водяную рубашку тппги 6, газовую горелку 7, газовую автоматику безопасности 8, верхний 9 и нижний 10 5 патрубки для подключения к системе отопления, облицовки 11 При этом теплообменные секции 2, 3, 4 размещены ярусами одна над другой с расположением осей каналов секций каждого яруса в одной условной пло10 скости, а оси каналов смежных ярусов теплообменных секций выполнены с наклоном в разные стороны относительно осей соединяющих их вертикальных ниппелей 5. 15 Котел работает следующим образом. После розжига горелки 7 с газовой автоматикой безопасности 8 горячие газы, нагревая водоохлаждаемую топку 6, отражаясь от Г-образного козырька, завих20 риваясь, попадают в секции 2, 3 и 4, поверхности нагрева и, отдавая тепло циркулирующей в ней воде, уходят в атмосферу. 25 . Использование заявляемой конструкции позволяет более эффективно использовать теплоту сгорания топлива, улучшить циркуляцию воды, теплотехнические характеристики. A-A 6894 'с/г. 6894 Фиг. 3 Упорядник Л.Макрушина Замовлення 4504 Техред М.Моргентал Коректор А.КозорІз Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
