Контейнер, спосіб і пристрій виготовлення контейнера, а також спосіб і пристрій наповнення контейнера

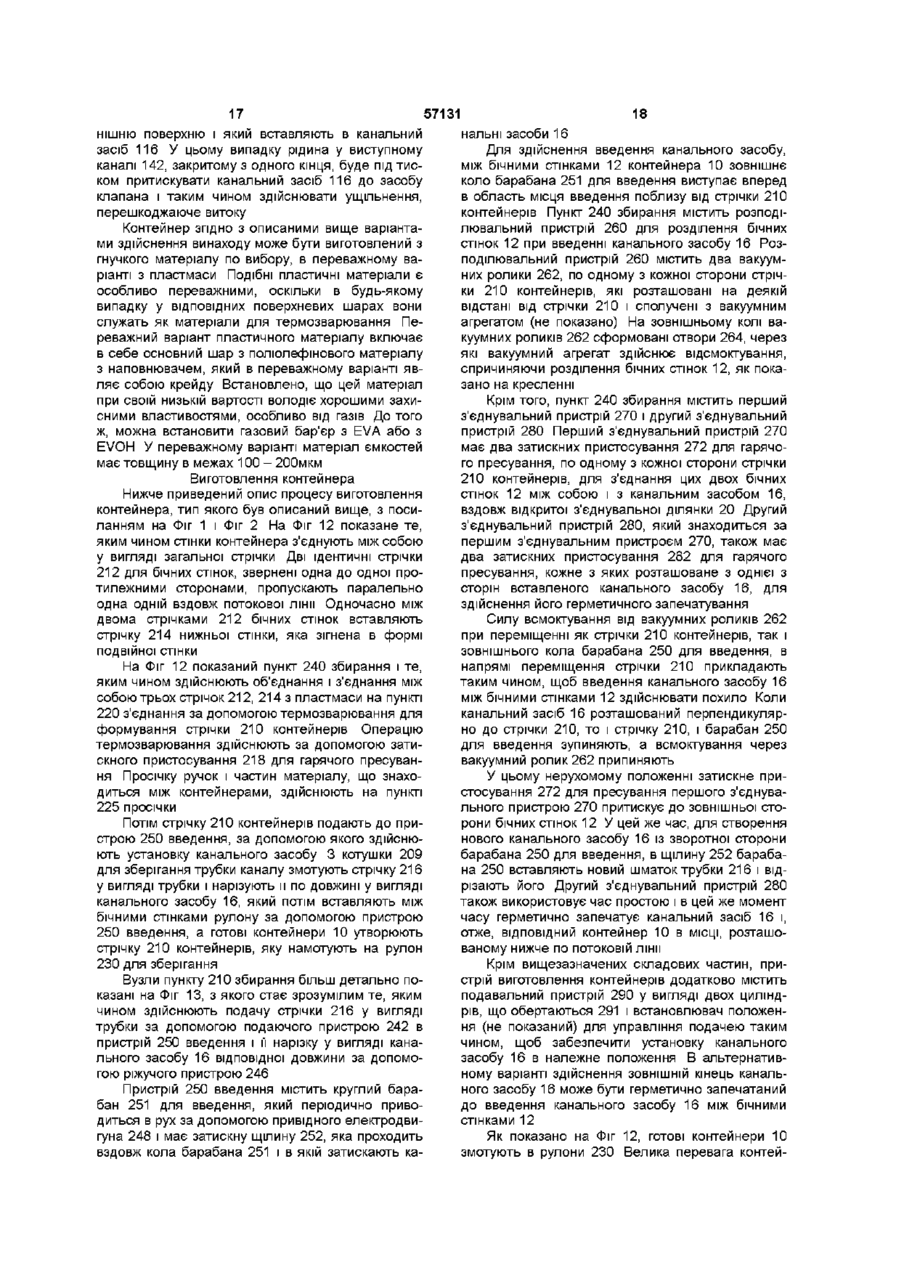

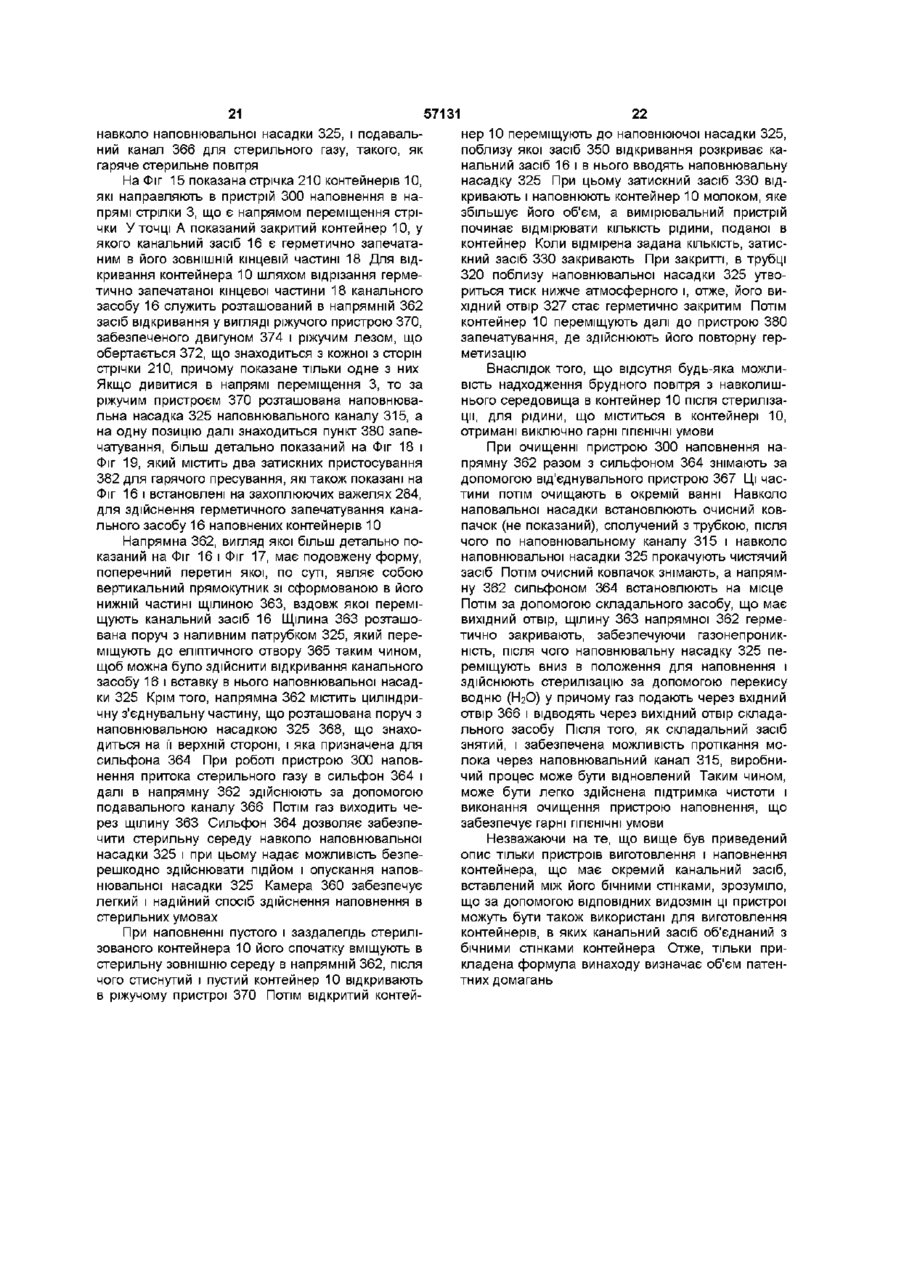

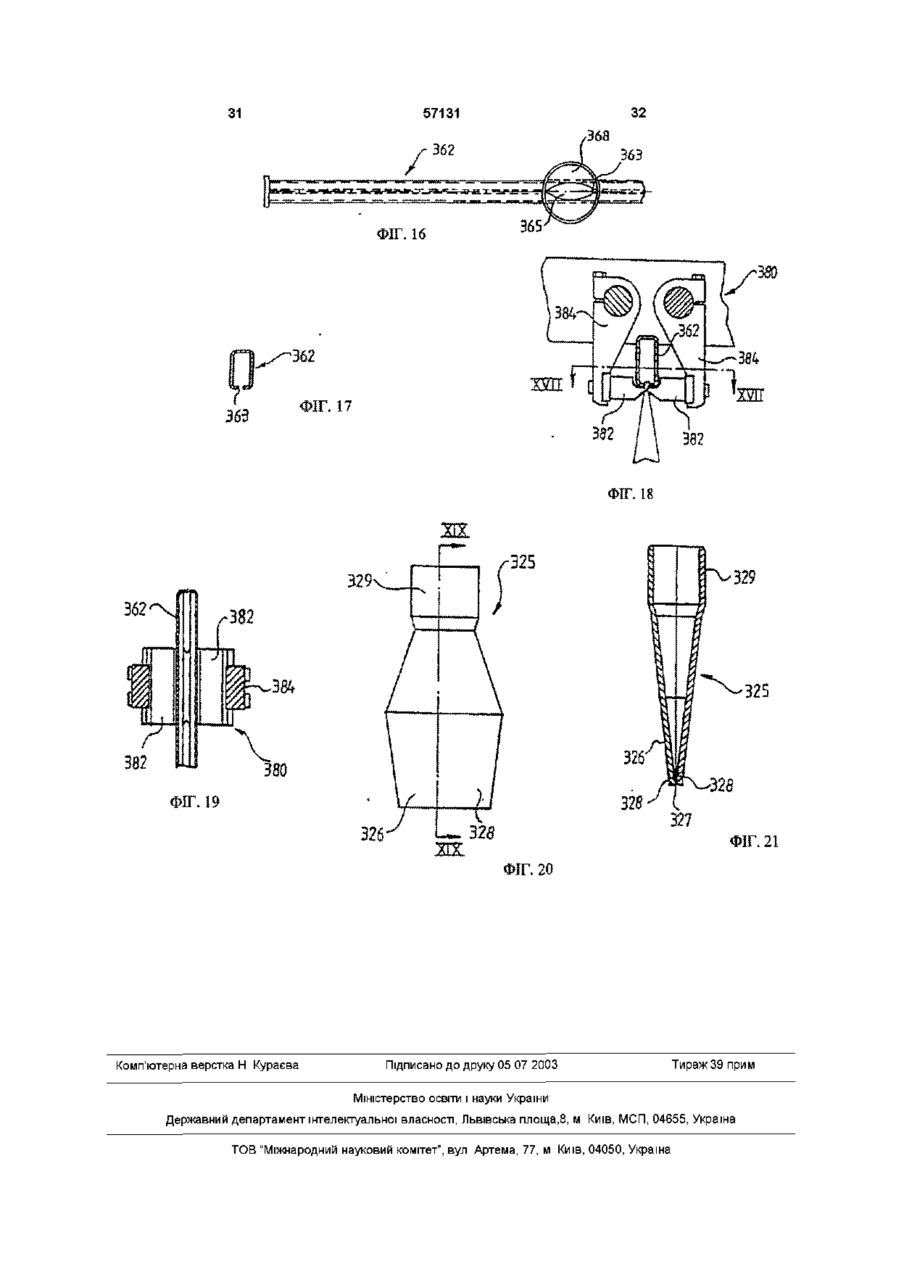

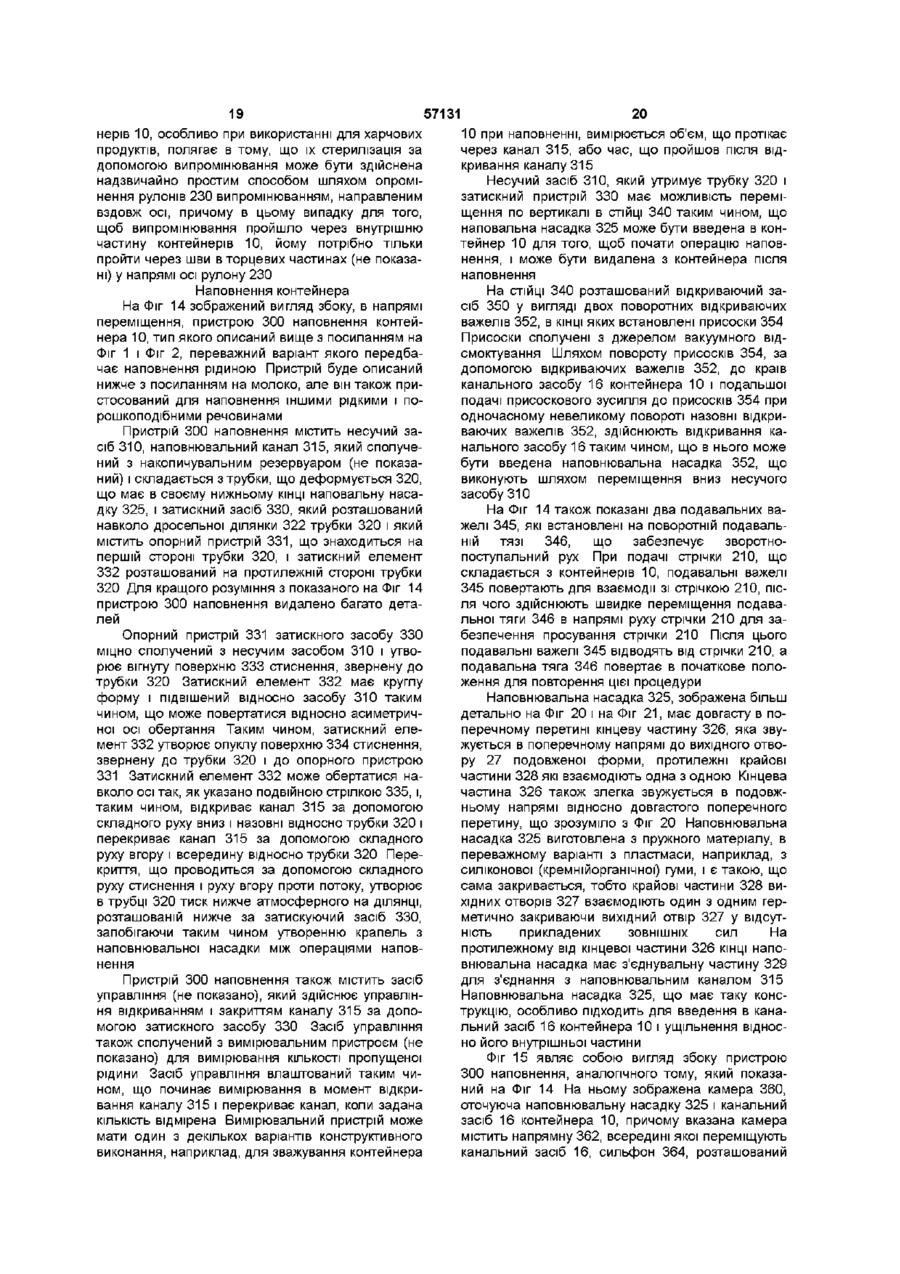

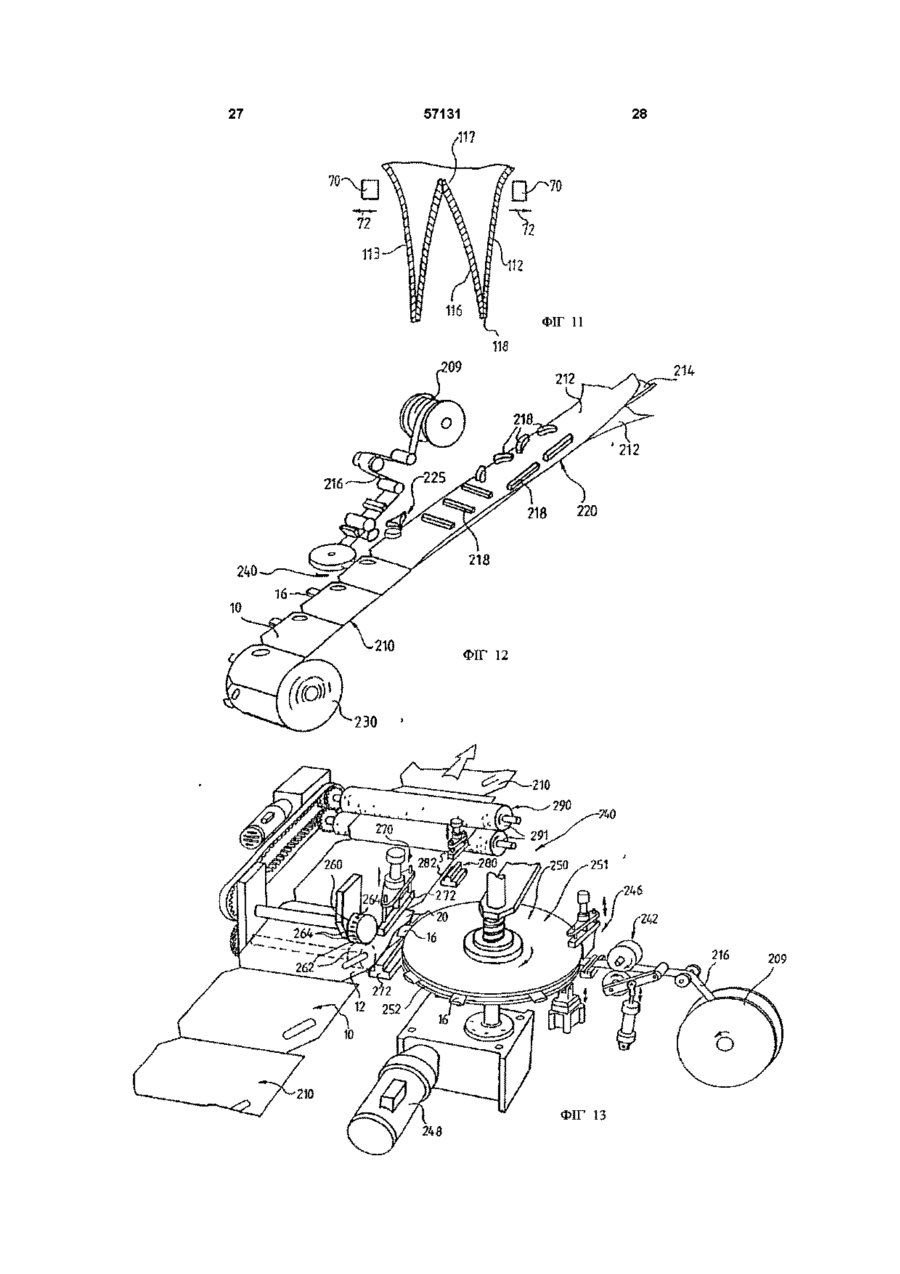

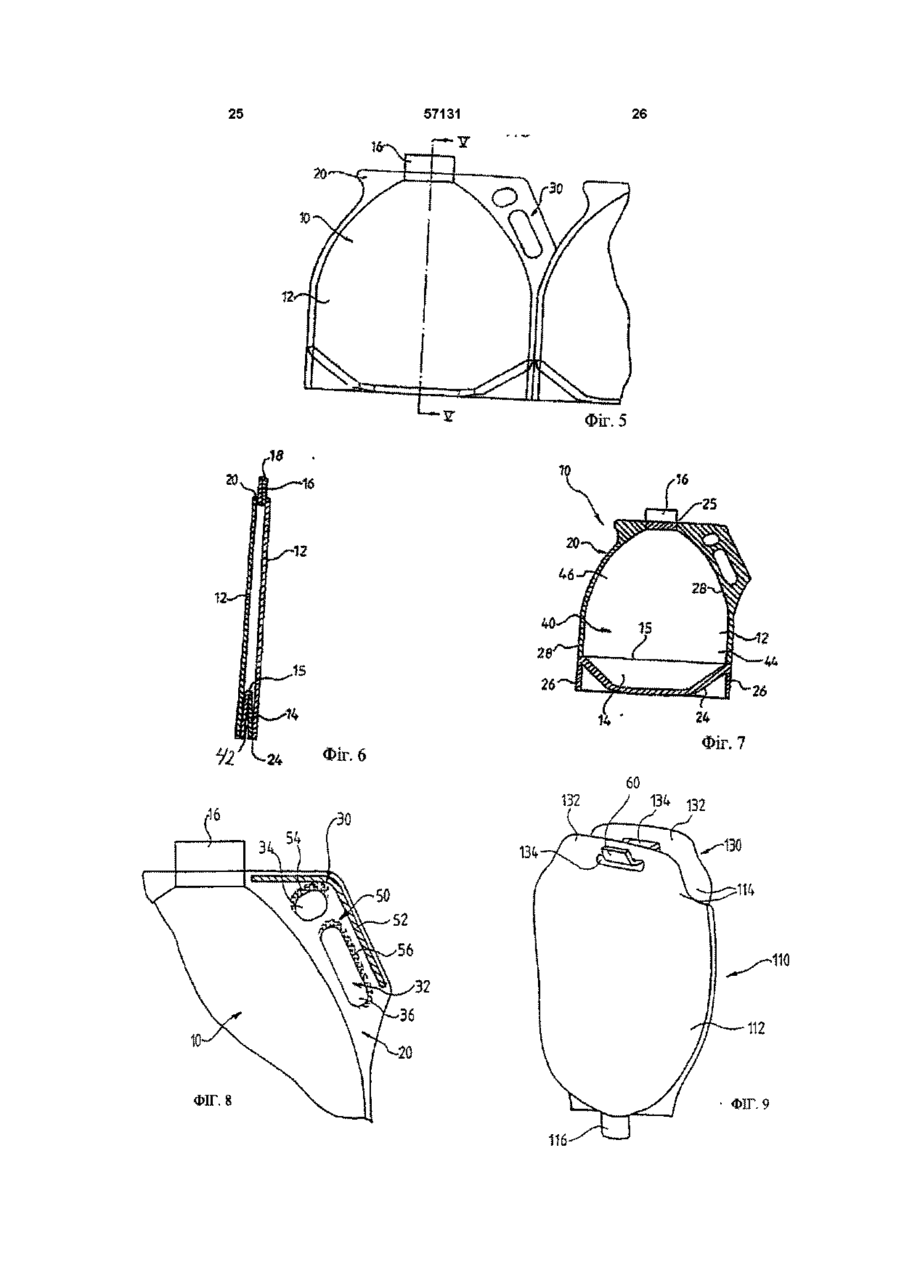

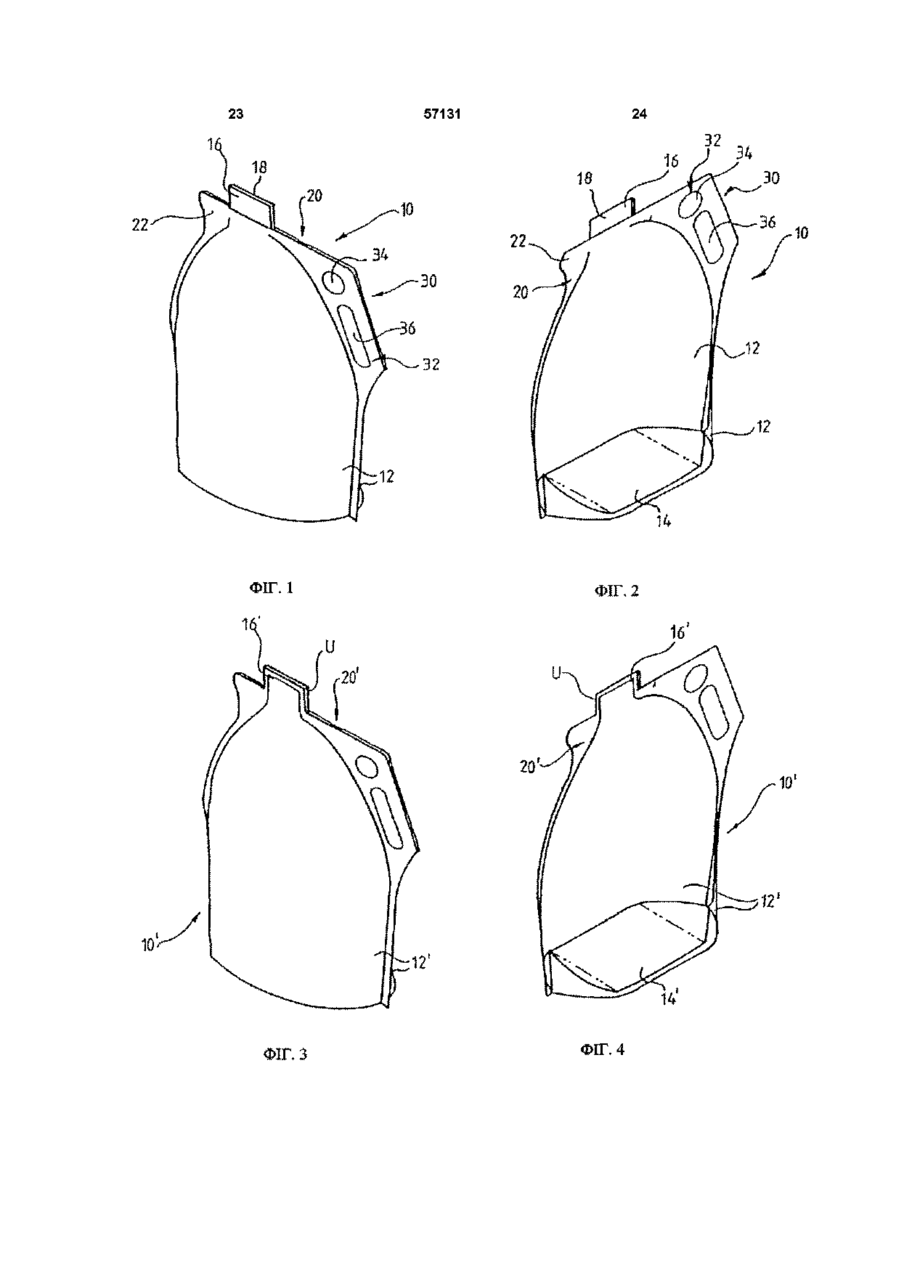

1 Контейнер для рідкого або порошкоподібного вмісту, що містить стінки, які сполучені між собою таким чином, що утворюють закриту камеру, причому дві протилежні бічні стінки сполучені вздовж загальної з'єднувальної ділянки, причому контейнер має канальний засіб, який утворений між двома бічними стінками і проходить від камери до зовнішньої сторони контейнера, який відрізняється тим, що стінки є гнучкими, так що об'єм камери залежить від відносного положення стінок, і канальний засіб має гнучку стінку з однорідним складом матеріалу по всій її довжині і є запечатаним, коли контейнер знаходиться в пустому стані до наповнення 2 Контейнер за п 1, який відрізняється тим, що ізольована камера є стерильною, коли контейнер знаходиться в пустому стані до наповнення 3 Контейнер за п 1 або 2, який відрізняється тим, що канальний засіб на своїй внутрішній частині містить термозварювальний матеріал 4 Контейнер за будь-яким з пп 1-3, який відрізняється тим, що стінка канального засобу виготовлена з того ж матеріалу, що і бічні стінки контейнера 5 Контейнер за будь-яким з пп 1-4, який відрізняється тим, що кінцева кромка канального засобу є герметично запечатаною за допомогою зварювання між собою внутрішніх поверхонь канального засобу 6 Контейнер за п 5, який відрізняється тим, що є пустим і плоским 7 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що має засіб перенесен ня, який має забезпечену отворами область, що знаходиться в з'єднувальній ДІЛЯНЦІ 8 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що дві бічні стінки в нижній області сполучені між собою за допомогою стінки дна, причому камера контейнера утворена бічними стінками і стінкою дна, а канальний засіб переважно розташований зі сторони, протилежної СТІНЦІ дна контейнера 9 Контейнер за п 8, який відрізняється тим, що з'єднувальна ділянка з двох протилежних сторін камери має лінії меж, які відносяться до камери і які в центральній області, що примикає до нижньої області, проходять паралельно СТІНЦІ дна, а в області, яка має вигляд арки, що примикає до центральної області, проходять по дузі назустріч одна одній до канального засобу 10 Контейнер за будь-яким з попередніх пунктів, який відрізняється тим, що канальний засіб виконаний за одне ціле з бічними стінками контейнера 11 Контейнер за будь-яким з пп 1-9, який відрізняється тим, що канальний засіб виконано у вигляді окремої деталі, яка вставлена між бічними стінками і проходить через з'єднувальну ділянку 12 Контейнер за п 11, який відрізняється тим, що канальний засіб виступає всередину на деяку відстань від з'єднувальної ділянки, причому бічні стінки містять виступну ділянку, розташовану навколо канального засобу, на якому з'єднувальна ділянка з кожної сторони канального засобу має зігнену ділянку і крайню ділянку, виступну із зігненоі ділянки паралельно канальному засобу 13 Контейнер за п 12, який відрізняється тим, що внутрішній кінець канального засобу є герметично запечатаним 14 Спосіб виготовлення контейнера для рідкого або порошкоподібного вмісту, в якому, щонайменше, дві гнучкі стінки сполучені між собою з утворенням закритої камери, який відрізняється тим, що перед наповненням виготовляють контейнер, між двома протилежними стінками утворюють канальний засіб таким чином, що канальний засіб проходить від камери до зовнішньої сторони контейнера, з'єднують бічні стінки вздовж з'єднувальних ділянок і запечатують канальний засіб 15 Спосіб за п 14, який відрізняється тим, що канальний засіб виконують таким чином, що його О C O Ю 57131 конструкція виступає на деяку відстань від верхнього краю контейнера 16 Спосіб за п 14 або п 15, який відрізняється тим, що здійснюють стерилізацію контейнера 17 Спосіб за будь-яким з пп 14-16, який відрізняється тим, що канальний засіб виконують за одне ціле з бічними стінками контейнера 18 Спосіб за будь-яким з пп 14-16, який відрізняється тим, що канальний засіб сформований у вигляді окремої деталі, яку вставляють між бічними стінками контейнера 19 Спосіб за п 18, який відрізняється тим, що операції створення канального засобу між бічними стінками передує операція розділення бічних стінок 20 Спосіб за п 18 або п 19, який відрізняється тим, що канальний засіб вставляють між бічними стінками при поступальному русі контейнера і канального засобу в загальному напрямі переміщення 21 Спосіб за будь-яким з пп 18-20, який відрізняється тим, що здійснюють виготовлення множини контейнерів і їх поступальний рух у стрічці, а до стрічки подають множину канальних засобів для їх установки між бічними стінками контейнерів в стрічці 22 Пристрій для виготовлення контейнера для рідкого або порошкоподібного вмісту, що має, щонайменше, дві гнучкі протилежні стінки, які сполучені між собою вздовж з'єднувальної ділянки з утворенням закритої камери, який відрізняється тим, що має пункт збирання, який призначений для формування канального засобу між бічними стінками таким чином, що канальний засіб проходить з камери до зовнішньої сторони контейнера і містить перший з'єднувальний пристрій для з'єднання двох бічних стінок вздовж з'єднувальної ділянки і другий з'єднувальний пристрій, який призначений для запечатування канального засобу 23 Пристрій за п 22, який відрізняється тим, що пункт збирання об'єднує канальний засіб з бічними стінками контейнера 24 Пристрій за п 22, який відрізняється тим, що пункт збирання містить пристрій для введення між двома протилежними бічними стінками канального засобу у вигляді окремої деталі 25 Пристрій за п 24, який відрізняється тим, що пункт збирання додатково містить розділювальнии пристрій для розділення бічних стінок при введенні канального засобу 26 Спосіб наповнення контейнера рідким або порошкоподібним вмістом контейнера, у якому, щонайменше, дві гнучкі стінки сполучені між собою з утворенням закритої камери, при цьому дві бічні стінки сполучені між собою вздовж загальної з'єднувальної ділянки, а стінки виконані гнучкими, так що об'єм камери залежить від відносного положення стінок, при цьому контейнер має канальний засіб, який сформований між двома бічними стінками і проходить з ізольованої камери до зовнішньої сторони контейнера, а канальний засіб має гнучку стінку, матеріал якої має постійний склад по всій довжині, і є запечатаним, коли контейнер не наповнений, який відрізняється тим, що відрізають або подібним чином відкривають зовні герметично запечатаний канальній засіб контейнера, вводять в канальний засіб наповнювальну насадку і через наповнювальну насадку наповнюють контейнер вмістом, одночасно збільшуючи об'єм камери шляхом розведення стінок 27 Спосіб за п 26, який відрізняється тим, що відкривання наповнювального каналу, сполученого з наповнювальною насадкою, здійснюють на дросельній ДІЛЯНЦІ, яка є в каналі і на якій канал містить трубку, що деформується, за допомогою затискного засобу, що діє на стінки трубки, який для того, щоб почати операцію наповнення, зміщають з положення стиснення, а для завершення операції наповнення здійснюють перекриття каналу за допомогою повернення затискного засобу в положення стиснення 28 Спосіб за п 27, який відрізняється тим, що здійснюють вимірювання КІЛЬКОСТІ рідини, якою наповнюють контейнер, причому операцію вимірювання починають при відкриванні каналу і канал закривають, коли задана КІЛЬКІСТЬ відмірена 29 Пристрій для наповнення контейнера рідким або порошкоподібним вмістом, причому контейнер містить стінки, які сполучені між собою так, що утворюють закриту камеру, при цьому дві протилежні бічні стінки сполучені між собою вздовж загальної з'єднувальної ділянки, а стінки є гнучкими, так що об'єм камери залежить від відносного положення стінок, контейнер має канальний засіб, який сформований між двома бічними стінками і проходить від камери до зовнішньої сторони контейнера, а канальний засіб має гнучку стінку з однорідним складом по всій її довжині і є герметично запечатаним, коли контейнер знаходиться в пустому стані до наповнення, який відрізняється тим, що має засіб відкривання, який призначений для відкривання запечатаного канального засобу, контейнера за допомогою відрізання або аналогічним чином, і наповнювальну насадку, що знаходиться в КІНЦІ наповнювального каналу і має подовжену в поперечному перерізі кінцеву частину, що звужується, яку вводять в канальний засіб, після його відкривання 30 Пристрій за п 29, який відрізняється тим, що наповнювальна насадка виготовлена з пружного матеріалу, переважно з пластмаси 31 Пристрій за п 29 або ЗО, який відрізняється тим, що наповнювальна насадка в кінцевій частині має подовжений вихідний отвір з протилежними крайніми ділянками, які переважно взаємодіють одна з одною для запечатування вихідного отвору при відсутності прикладених ЗОВНІШНІХ сил 32 Пристрій за будь-яким з пп 29-31, який відрізняється тим, що містить камеру, розташовану навколо кінцевої частини наповнювальної насадки, і має захисний засіб для канального засобу і вхідного отвору для газу для забезпечення стерильно чистого середовища в камері при наповненні контейнера 33 Пристрій за будь-яким з пп 29-32, який відрізняється тим, що наповнювальний канал містить дросельну ділянку для регулювання потоку рідини через наповнювальний канал, причому дросельна ділянка містить трубку, що деформується, а вздовж трубки встановлений затискний засіб, який призначений для дії на стінки трубки 34 Контейнер за будь-яким з пп 1-13, який 57131 відрізняється тим, що наповнений рідким або порошкоподібним вмістом за допомогою використання способу за будь-яким з пп 26-28 35 Контейнер за будь-яким з пп 1-13, який відрізняється тим, що наповнений рідким або порошкоподібним вмістом за допомогою пристрою за будь-яким з пп 29-33 Даний винахід відноситься до харчової промисловості і може бути використаний для зберігання рідких або порошкоподібних речовин, зокрема харчових продуктів ПЕРЕДУМОВИ СТВОРЕННЯ ВИНАХОДУ У цей час існує безліч різних видів контейнерів для рідких або порошкоподібних речовин Контейнери можуть бути як жорсткими і виготовленими з твердого матеріалу, наприклад, металу, скла, паперу або пластмас, так і бути виготовленими з гнучкого матеріалу, звичайно з паперу або пластмаси При роботі з харчовими продуктами до контейнерів пред'являються спеціальні вимоги відносно їх ГІГІЄНІЧНИХ властивостей, які, з одного боку, пов'язані з упаковкою харчових продуктів, а, з іншого боку, пов'язані з споживанням харчових продуктів Зокрема, найбільш жорсткі вимоги пред'являються до обробки і упаковки ніжних харчових продуктів, таких як молоко У патенті SE-B-412,357 розкритий контейнер з паперу, який являє собою паралелепіпед, в якому на ДІЛЯНЦІ з'єднання між двома бічними стінками знаходиться трубчастий канальний засіб Завдяки формі контейнера і власній жорсткості паперу формується контейнер, що сам утримується Канальний засіб складається з внутрішнього шару з незапаюваного матеріалу, і зовнішнього шару із запаюваного матеріалу, який з одного кінця виступає за незапаюваний матеріал, для забезпечення можливості герметичного запечатування канального засобу Жорсткість паперу і форма контейнера також приводять до того, що в контейнері форма поперечного перетину канального засобу повторює форму бічних стінок, утворюючи при випорожненні контейнера фактично довгастий отвір або паз впливу на навколишнє середовище способом Крім того, споживачі вимагають, щоб контейнер був простим в користуванні Контейнер згідно з патентом SE-B-412,357 сам по собі складний в користуванні, оскільки користувач, що утримує ємкість в наповненому, відкритому стані зазнає ризику пролити вміст при стисканні бічних стінок контейнера Крім того, контейнер містить в собі багато матеріалів, таких як папір, поліетилен і алюміній, що ускладнює утилізацію пустої тари безпечним з точки зору впливу на навколишнє середовище способом Незважаючи на наявність великої КІЛЬКОСТІ різних контейнерів, існує потреба створення контейнера нового типу, який найкращим образом задовольняє різні вимоги, що пред'являються в цей час до контейнерів КОРОТКА СУТЬ ВИНАХОДУ Задачею даного винаходу є створення простого контейнера, що має малу вагу, а також ВІДПОВІДНОГО простого способу його виготовлення при низькій собівартості, який би забезпечував стерильність середовища зберігання харчових продуктів Крім того, метою винаходу є створення вдосконаленого способу і пристрою для упаковки рідкої або порошкоподібної речовини Згідно З винаходом, ці і ІНШІ ЦІЛІ, ЯКІ витікають з приведеного нижче опису, тепер досягаються за допомогою контейнера для рідкого або порошкоподібного вмісту, що містить стінки, які сполучені між собою таким чином, що утворюють закриту камеру, причому дві протилежні бічні стінки сполучені вздовж загальної з'єднувальної ділянки, причому контейнер має канальний засіб, який утворений між двома бічними стінками і проходить від камери до зовнішньої сторони контейнера, в якому стінки контейнера є гнучкими, так що об'єм камери залежить від відносного положення стінок, і канальний засіб має гнучку стінку з однорідним складом матеріалу по всій її довжині і є запечатаним, коли контейнер знаходиться в пустому стані до наповнення, способу виготовлення контейнера для рідкого або порошкоподібного вмісту, в якому, щонайменше, дві гнучкі стінки сполучені між собою з утворенням закритої камери Згідно з яким, перед наповненням виготовляють контейнер, між двома протилежними стінками створюють канальний засіб таким чином, що канальний засіб проходить від камери до зовнішньої сторони контейнера, з'єднують бічні стінки вздовж з'єднувальних ділянок, і запечатують канальний засіб, і пристрою виготовлення контейнера, який має пункт збирання, який призначений для формування канального засобу між бічними стінками таким чином, що канальний засіб проходить з камери до зовнішньої Контейнер такого типу виготовляють і наповнюють одночасно шляхом виготовлення контейнера знизу з наповненої "труби" з матеріалу контейнера Пристрої виготовлення і наповнення таких контейнерів є дуже громіздкими і дорогими, і, отже, вони застосовні для роботи тільки в умовах промислового виробництва Виготовлення такого трубчастого канального засобу, в якого внутрішній шар з одного кінця закінчується всередині зовнішнього шару, є складним Крім того, введення канального засобу між бічними стінками контейнера при його формуванні в наповненому стані, є надзвичайно складною операцією У цей час до контейнера пред'являють жорсткі вимоги відносно їх впливу на навколишнє середовище Необхідно, щоб виготовлення і транспортування контейнерів можна було здійснювати з низьким енергоспоживанням, а після використання проводити їх утилізацію безпечним з точки зору 57131 8 товленні і наповненні контейнера для забезпеченсторони контейнера, і містить перший зєднувальня хороших ГІГІЄНІЧНИХ умов, а, з іншого боку, при ний пристрій для з'єднання двох бічних стінок споживанні, для забезпечення хорошого зберевздовж з'єднувальної ділянки, і другий ження і смаку, що є великою перевагою для харз'єднувальний пристрій, який призначений для чових продуктів, особливо для тих харчових прозапечатування канального засобу, а також способу дуктів, для яких необхідне дотримання ГІГІЄНІЧНИХ наповнення контейнера рідким або порошкоподібумов і стерильності ним вмістом контейнера, у якого, щонайменше, дві гнучкі стінки сполучені між собою з утворенням Великою перевагою контейнера згідно з виназакритої камери, при цьому дві бічні стінки сполуходом є те, що його виготовлення і наповнення чені між собою вздовж загальної з'єднувальної може бути здійснене на абсолютно різних підприділянки, а стінки виконані гнучкими, так що об'єм ємствах, і це приводить до того, що контейнер камери залежить від відносного положення стінок, придатний для дрібносерійного виробництва при цьому контейнер має канальний засіб, який Як згадано вище, при виготовленні контейнера сформований між двома бічними стінками і прохоздійснюють герметичне запечатування канального дить з ізольованої камери до зовнішньої сторони засобу Таким чином, при умові, що контейнер контейнера, а канальний засіб має гнучку стінку, виготовлений в стерильних умовах або ж здійснематеріал якої має постійний склад по всій довжині, на його стерилізація після виготовлення, може і є запечатаним, коли контейнер не наповнений бути отриманий пустий, контейнер зі стерильною згідно з яким, відрізають або подібним чином відкамерою Потім може бути здійснене транспортукривають зовні герметично запечатаний канальній вання цього контейнера на окреме фасувальне засіб контейнера, вводять в канальний засіб напопідприємство із збереженням стерильності Отже, внювальну насадку, і через наповнювальну насадвідсутня необхідність наявності на фасувальному ку наповнюють контейнер вмістом, одночасно збіпідприємстві обладнання для стерилізації камери льшуючи об'єм камери шляхом розведення стінок, контейнера, що є економічним і є величезною пепристрою наповнення контейнера рідким або поревагою для дрібних фасувальних підприємств рошкоподібним вмістом, причому контейнер місКонтейнер, що має гнучкі стінки, в готовому тить стінки, які сполучені між собою так, що утвостані може мати плоску форму, а його транспортурюють закриту камеру, при цьому дві протилежні вання може бути здійснене в плоскому стані спобічні стінки сполучені між собою вздовж загальної собом, який забезпечує найбільшу економію просз'єднувальної ділянки, а стінки є гнучкими, так що тору об'єм камери залежить від відносного положення Завдяки комбінації контейнера, що має гнучкі стінок, контейнер має канальний засіб, який сфорстінки і утворює контейнер, що стискається, і канамований між двома бічними стінками і проходить льного засобу, отримують контейнер для харчових від камери до зовнішньої сторони контейнера, а продуктів, який до наповнення і після вживання канальний засіб має гнучку стінку з однорідним може бути додатково стиснутий, займаючи при складом по всій її довжині, і є герметично запечацьому надзвичайно малий об'єм таним, коли контейнер знаходиться в пустому стаКанальний засіб має гнучку стінку, яка дає моні до наповнення, який має засіб відкривання, який жливість повністю струснути контейнер При цьопризначений для відкривання запечатаного канаму, з одного боку, може бути зекономлено простір, льного засобу, контейнера за допомогою відрізана з іншого боку, спрощене транспортування при ня або аналогічним чином, і наповнювальну насавиготовленні і наповненні дку, що знаходиться в КІНЦІ наповнювального У переважному варіанті здійснення канальний каналу і має подовжену в поперечному перетині засіб виготовляють з того ж самого матеріалу, що і кінцеву частину, що звужується, яку вводять в кабічні стінки, що є великою перевагою при утилізанальний засіб, після його відкривання ції контейнера після використання Таким чином, згідно з першим аспектом винаКрім того, канальний засіб може бути виконахід полягає в створенні контейнера з гнучкими стіний за одне ціле з бічними стінками або сформонками, які сполучені між собою для утворення заваний у вигляді окремої частини, вставленої між мкненої камери, об'єм якої залежить від взаємного бічними стінками положення стінок Дві протилежні бічні стінки споКонтейнер виготовляють з гнучкого матеріалу, лучені вздовж загальної з'єднувальної ділянки, а головним чином, з пластмаси Пластмаса в переконтейнер забезпечений канальним засобом, що важному варіанті містить на поверхні шари, що має однорідний склад матеріалів по всій його довволодіють можливістю здійснення їх термозварюжині, який виступає з контейнера назовні, проховання У переважному варіанті матеріал має товдячи між двома бічними стінками камери, і є запещину в межах 100 - 200мкм Канальний засіб мочатаним, коли контейнер знаходиться в пустому же бути виготовлений з товщиною більшою, ніж стані до наповнення товщина стінки, наприклад, близько 200мкм втому випадку, коли стінки мають товщину, приблизно, За допомогою канального засобу, створеного ЮОмкм між камерою і зовнішньою стороною контейнера, формують міцний отвір заздалегідь заданого розВІДПОВІДНО ДО варіанту здійснення винаходу міру У результаті, з одного боку, легко здійснюваканальний засіб сполучений з однією бічною стінти наповнення контейнера, а, з іншого боку, - викою з'єднувальної ділянки вздовж, по суті, полопорожнення контейнера при споживанні, оскільки вини довжини його зовнішнього кола, а вздовж розмір і положення отвору є заздалегідь заданиіншої, по суті, половини довжини його зовнішнього ми Крім того, є можливість закривати і відкривати кола, сполучений з іншою бічною стінкою контейнер декілька разів з одного боку, при вигоз'єднувальної ділянки Це приводить до забезпе 57131 чення міцного і симетричного закріплення канального засобу Цей варіант здійснення володіє особливими перевагами в тому випадку, коли канальний засіб має гнучку стінку, оскільки при транспортуванні пустої ємкості отримують пряму з'єднувальну ділянку з плоским канальним засобом, що знаходиться в ній У найбільш переважному варіанті здійснення канальний засіб містить на своїй внутрішній поверхні термозварювальний матеріал, що полегшує герметичне запечатування канального засобу для забезпечення його перекриття в довільному МІСЦІ вздовж канального засобу У переважному варіанті здійснення канальний засіб виступає на деяку відстань від краю і закінчується кінцевою кромкою, що знаходиться із зовнішньої сторони контейнера При виготовленні контейнера ця кінцева кромка може бути герметично запечатана, причому в цьому випадку легко може бути здійснена стерилізація пустого і контейнера, що знаходиться в плоскому стані який залишається стерильним до моменту його наповнення Перед наповненням контейнер може бути відкритий за допомогою видалення кінцевої кромки, наприклад, шляхом відрізання, а після наповнення для герметизації контейнера може бути виконане герметичне запечатування нової кінцевої кромки При подальшому використанні наповнення контейнера канальний засіб може бути знов відкрито шляхом відрізання кінцевої кромки Велика перевага канального засобу полягає в тому, що споживач може герметично закрити його, вставляючи пробку в канальний засіб з боку його кінцевої кромки Описаний вище контейнер особливо придатний для споживчих товарів, що мають об'єм до декількох літрів і вагу до декількох кілограм Зокрема, він застосовний для таких харчових продуктів, як молоко В іншому варіанті здійснення контейнера канальний засіб, виготовлений окремо, виступає на деяку відстань всередину від з'єднувальної ділянки до внутрішньогокінця, причому бічні стінки містять частину, що виступає або паросток, яка знаходиться навколо канального засобу і в якої з'єднувальна ділянка з кожної сторони канального засобу має зігнену частину і крайню частину, що виступає із зігнутої частини паралельно канальному засобу Таким чином, навколо канального засобу створюють зону у вигляді кільця Коли контейнер в наповненому стані розташований так, що канальний засіб направлений вниз, то до канального засобу прикладений радіальний тиск, і коли в канальний засіб вставляють засіб трубчастого клапана, то таким чином отримують ефект герметизації між канальним засобом і засобом клапана Контейнер згідно з цим варіантом здійснення особливо підходить для роботи з розливними автоматами для розливу рідини, наприклад, води У цьому варіанті здійснення найбільш переважним є герметичне запечатування внутрішнього кінця канального засобу при наповненні контейнера Згідно З другим аспектом у винаході запропонований спосіб виготовлення контейнера для рідкого або порошкоподібного змісту, що включає 10 операції виготовлення контейнера до здійснення його наповнення, канального засобу між двома протилежними бічними стінками, таким чином, що канальний засіб проходить від камери контейнера до зовнішньої сторони контейнера, з'єднання двох бічних стінок вздовж з'єднувальної ділянки, і запечатування канального засобу У варіанті здійснення способу виготовлення, згідно з цим другим аспектом, стінки роз'єднують перед тим, як між ними буде вставлений канальний засіб В особливому варіанті здійснення канальний засіб, вставляють між бічними стінками при пересуванні контейнера, а також канального засобу в загальному напрямі переміщення Це забезпечує можливість раціональної і швидкої установки канального засобу У переважному варіанті виготовлення множини контейнерів і їх подачу здійснюють у вигляді стрічки, причому безліч канальних засобів подають до стрічки таким чином, щоб вони були розташовані між бічними стінками контейнера в стрічці істотна перевага полягає в тому, що подібним образом може бути здійснене великосерійне виготовлення контейнерів, оскільки це приводить до низької собівартості виробництва Згідно З третім аспектом, у винаході запропонований пристрій виготовлення контейнера Пристрій містить в собі складальний пристрій, який призначено для формування між бічними стінками канального засобу таким чином, щоб він проходив від камери до зовнішньої сторони контейнера, і містить в собі перший з'єднувальний пристрій для з'єднання цих двох бічних стінок вздовж з'єднувальної частини і другий з'єднувальний пристрій, який призначений для герметичного запечатування канального засобу Реалізацію ВІДПОВІДНОГО пристрою виготовлення контейнера згідно з винаходом і способу виготовлення здійснюють за допомогою подібного технологічного пристрою Згідно З четвертим аспектом, у винаході запропонований спосіб наповнення контейнера Спосіб включає в себе операції відкривання зовні шляхом відрізання або аналогічним чином герметично запечатаного канального засобу, який сформований між двома бічними стінками контейнера і проходить від камери до зовнішньої сторони контейнера, введення наповнювальної насадки в канальний засіб і введення через наповнювальну насадку в контейнер вмісту при одночасному збільшенні об'єму камери шляхом роз'єднання стінок У результаті, створений спосіб, який особливо добре підходить для упаковки ніжних харчових продуктів в заздалегідь стерилізовані контейнери Згідно З П'ЯТИМ аспектом у винаході запропонований пристрій наповнення контейнера Пристрій містить засіб відкривання, який пристосований для відкривання, за допомогою відрізання або аналогічним способом, герметично запечатаного канального засобу, який сформований між бічними стінками контейнера і проходить від камери до зовнішньої сторони контейнера, і наповнювальну насадку, яка розташована в КІНЦІ наповнювального каналу і має довгасту в поперечному перетині конусоподібну кінцеву частину, яка призначена для введення в канальний засіб після його відкриття За допомогою цього пристрою здійснюють ГІГІЄНІЧНО чисте наповнення рідиною, і при наповненні 11 57131 рідина не може стикатися із зовнішньою середою У переважному варіанті здійснення наповнювальну насадку виготовляють з гнучкого матеріалу Найбільш переважним є варіант, в якому наповнювальна насадка в кінцевій частині має довгастий вихідний отвір, кінцеві частини якого орієнтовані назустріч одна однійі які в переважному варіанті сполучені між собою для забезпечення герметизації вихідного отвору за відсутності прикладених ЗОВНІШНІХ СИЛ У результаті, запобігають зіткненню рідини із зовнішньою середою до і після наповнення контейнера У найбільш переважному варіанті здійснення пристрій наповнення містить камеру, яка при наповненні розташована навколо канального засобу і наповнювальну насадку для забезпечення чистого навколишнього середовища навколо них за допомогою протікання потоку чистого газу з їх зовнішньої сторони В ще одному переважному варіанті здійснення пристрій наповнення забезпечений затискним елементом, що впливає на трубу, що деформується, яку містить в собі наповнювальний канал, для управління потоком в наповнювальному каналі Це приводить до створення засобу клапана з гладкими внутрішніми поверхнями, які запобігають накопиченню бактерій, і таким чином забезпечує стерильність середи На закінчення, запропонований контейнер, наповнення якого рідким або порошкоподібним вмістом здійснюють за допомогою використання описаного вище способу наповнення або пристрою наповнення Таким чином, за допомогою контейнерної системи згідно з вищезгаданими аспектами винаходу були досягнуті значні удосконалення при упаковці рідких харчових продуктів Контейнер зручний для споживача і придатний для рентабельного виготовлення і завчасної стерилізації, оскільки в пустому стані він є плоским і стислим і, отже, в його камері також, по суті, відсутній газ Також велика перевага полягає в тому, що контейнер в цьому стані є запечатаним Виготовлення, стерилізація і наповнення може бути здійснено в різних місцях і в різний час при збереженні хорошого ГІГІЄНІЧНОГО стану Процес аж до отримання готового наповненого контейнера є надзвичайно гнучким КОРОТКИЙ ОПИС КРЕСЛЕНЬ Тепер буде приведений більш докладний опис винаходу з посиланням на супроводжуючі креслення, які для ілюстративних цілей представляють переважні варіанти здійснення винаходу і на яких Фіг 1 і Фіг 2 являють собою вигляд в перспективі першого варіанту здійснення наповненого контейнера згідно з винаходом, Фіг 3 І ФІГ 4 являють собою вигляд в перспективі другого варіанту здійснення наповненого контейнера згідно з винаходом, На Фіг 5 зображений контейнер в пустому стані, встановлений в стрічці, причому показана і частина сусіднього контейнера, На Фіг 6 зображений контейнер згідно з Фіг 5 в декілька зменшеному масштабі, причому частини контейнера видалені для ілюстрації конструкції контейнера, На Фіг 7 показаний вигляд в розрізі по лінії V 12 На Фіг 8 зображений докладний вигляд характерного варіанту здійснення ручки контейнера, На Фіг 9 зображений вигляд в перспективі третього варіанту здійснення контейнера в наповненому стані, На Фіг 10 показаний подовжній розріз контейнера, зображеного на Фіг 9, у відкритому стані, Фіг 11 являє собою подовжній розріз, перпендикулярний розрізу, показаному на Фіг 10, на якому зображений контейнер в закритому стані і пристрій для його герметичного запечатування, На Фіг 12 показаний вигляд в перспективі пристрою виготовлення контейнерів згідно з винаходом, На Фіг 13 більш детально зображений етап виробництва при виготовленні контейнера, На Фіг 14 показаний вигляд збоку пристрою наповнення контейнера, причому для кращого розуміння деякі деталі видалені, На Фіг 15 показаний подовжній розріз пристрою наповнення контейнера, зображеного на Фіг 14, вздовж напряму переміщення контейнерів, причому для кращого розуміння деякі деталі видалені, На Фіг 16 представлений вид напрямної, що забезпечує стерильність середи по лінії XIV-XIV з Фіг 15, На Фіг 17 показаний вигляд в розрізі напрямної, яка забезпечує стерильність середи, згідно з Фіг 15, вздовж лінії XV-XV з Фіг 15, На Фіг 18 показаний вигляд в розрізі пристрою для герметичного запечатування наповненого контейнера, На Фіг 19 показаний розріз вздовж лінії XVII— XVII з Фіг 18, На Фіг 20 показаний вигляд збоку наповнювальної насадки, На Фіг 21 показаний подовжній розріз наповнювальної насадки з Фіг 20 вздовж лінії ХІХ-ХІХ ОПИС ПЕРЕВАЖНИХ В ЦЕЙ ЧАС ВАРІАНТІВ ЗДІЙСНЕННЯ ВИНАХОДУ КОНТЕЙНЕР Тепер буде приведений опис контейнера 10 з посиланням на Фіг 1 і Фіг 2, на яких зображений перший переважний варіант здійснення контейнера в наповненому стані, вигляд якого показаний, ВІДПОВІДНО, під кутом зверху і під кутом знизу Контейнер 10 призначений для рідкого і порошкоподібного вмісту і особливо придатний для харчових продуктів, що вимагають високої міри ГІГІЄНІЧНОСТІ І стерильності, наприклад, для молока Контейнер є таким, що стискається, тобто таким, що стискається або що складається, і містить три гнучких стінки, а саме, дві протилежні бічні стінки 12 і нижню стінку 14, виготовлені з пластмаси і сполучені між собою, які утворюють камеру, об'єм якої залежить від положення стінок 12, 14 Дві бічні стінки 12 зварюють між собою вздовж загальної з'єднувальної ділянки 20 Між бічними стінками 12 перпендикулярно з'єднувальної ділянки 20 формують окремий канальний засіб 16, який також виготовлений з гнучкої пластмаси і проходить від камери до зовнішньої сторони контейнера 10, і розташований на стороні контейнера 10, протилежній нижній СТІНЦІ 14 57131 14 13 Канальний засіб 16 має форму трубки з гнуччений з нею канальний засіб 16, зігнена по лінії 15 кою стінкою, матеріал і властивості якої аналогічні згину нижня стінка 14 і конструкція з'єднувальної матеріалу і властивостям бічних стінок 12 НайДІЛЯНКИ 20, вздовж якої дві бічні стінки 12 сполубільш переважним канальним засобом є такий, чені між собою У нижній області 42 контейнера 10 який не має подовжнього шва, наприклад трубка, бічні стінки 12 сполучені з нижньою стінкою 14, з отримана за допомогою екструзії БІЧНІ СТІНКИ 12 одного боку, за допомогою нижньої з'єднувальної утворюють загальну кромку, з якої на деяку відділянки 24, вздовж якої кожна бічна стінка 12 спостань перпендикулярно їй виступає канальний лучена з нижньою стінкою 14, а, з іншого боку, за засіб 16, що закінчується кінцевою кромкою 18, що допомогою двох бічних з'єднувальних ділянок 26, знаходиться із зовнішньої сторони контейнера і вздовж яких всі три стінки 12, 14 сполучені між запечатування якої здійснюють за допомогою звасобою загальним зварним швом Таким чином, рювання між собою внутрішніх поверхонь каналькамера 40 контейнера 10 утворена бічними стінканого засобу 16 Контейнер 10 може бути легко відми 12 і нижньою стінкою 14 З'єднувальна ділянка критий шляхом відрізання запечатаної кінцевої 20 утворює межі 28, звернені з сторону камери 40 кромки 18, наприклад, ножицями Потім контейнер На протилежній від нижньої стінки 14 стороні 10 може бути повторно закритий шляхом введення контейнера 10 знаходиться канальний засіб 16 пробки (не показана) в канальний засіб Така конструкція приводить до створення контейНа з'єднувальній ДІЛЯНЦІ 20 із зовнішньої сторони канального засобу 16 знаходиться засіб ЗО перенесення, яке складається з області 32, що має отвори, яка містить перший, по суті, круглий отвір 34 і другий, по суті, довгастий отвір 36 У результаті, засіб перенесення утворюють ручку ЗО, яка дає можливість споживачеві перенести контейнер 10 за допомогою чотирьох пальців, причому в цей момент між отворами утвориться область, що поглинає силові навантаження, так що при перенесенні контейнера 10 вигин або яканебудь деформація ручки ЗО не виникають Ці два отвори 34, 36 ручки ЗО розташовані під кутом, приблизно, 25 градусів до вертикальної лінії, що забезпечує зручність поводження контейнером 10 3 протилежної сторони від канального засобу 16 з'єднувальна ділянка 20 влаштована таким чином, що має язичок 22 для полегшення відкриття і закриття контейнера 10 На Фіг 3 І 4 зображений другий переважний варіант здійснення контейнера 10' в наповненому стані Контейнер 10' відрізняється від зображеного на Фіг 1 і Фіг 2, тільки тим, що канальний засіб 16 виконаний за одне ціле з бічними стінками контейнера Кожна з бічних стінок 12' контейнера сформована таким чином, що має виступ U, який при зварюванні бічних стінок 12' між собою вздовж з'єднувальної ділянки 20' утворить вказаний канальний засіб 16' Насправді, канальний засіб 16' не буде так само жорстким і зручним в користуванні, як канальний засіб, сформований у вигляді окремого елемента, вставленого між бічними стінками, але, з іншого боку, канальний засіб 16' згідно з другим варіантом здійснення дозволяє здійснити більш раціональне виготовлення контейнерів 10', оскільки при виготовленні може бути усунена одна з операцій, а саме, введення канального засобу між бічними стінками На Фіг 5 зображений пустий контейнер 10 згідно з вказаним першим варіантом здійснення і частина наступного зчепленого з ним контейнера виготовлення яких здійснене у вигляді стрічки, а більш докладний опис цього буде приведений нижче Також видні декілька з'єднувальних поверхонь На Фіг 7 в зменшеному масштабі зображений контейнер з Фіг 5, у якого видалена найближча бічна стінка Таким чином, на кресленні показана внутрішня частина далекої бічної стінки 12, сполу нера, з якого зручно виливати рідину Камера 40 містить вищезгадану, нижню область 42, центральну область 44, в якій межі 28, ВІДПОВІДНІ з'єднувальним ділянкам 20 і звернені в сторону камери, є паралельними, і верхню область 46 у вигляді арки, в якій границі 28 сходяться дугоподібно назустріч одна одній до внутрішнього кінця канального засобу 16 За допомогою такої конструкції контейнер 10 може стояти в стійкому положенні незалежно від міри його наповнення Канальний засіб 16 у вигляді трубки, є плоским і в частині 25, розташованій в з'єднувальній ДІЛЯНЦІ 20, вздовж половини довжини його зовнішнього кола сполучений з однією бічною стінкою 12, а ВЗДОВЖ ІНШОЇ ПОЛОВИНИ ДОВЖИНИ ЙОГО ЗОВНІШНЬОГО кола з іншою бічною стінкою 12 Канальний засіб 16, проходить через всю з'єднувальну ділянку 20 у внутрішню частину контейнера 10 до ізольованої камери 40 Фіг 6 являє собою поперечний розріз контейнера 10 по вказаному першому варіанту здійснення, з якого зрозуміло, як здійснене зварювання між собою різних частин 12, 14, 16 контейнеру 10 Контейнер 10, зображений в пустому стані, запечатують для збереження чистоти до наповнення На верхньому КІНЦІ контейнера 10 здійснюють герметичне запечатування кінцевої кромки 18 канального засобу 16 шляхом зварювання між собою його внутрішніх поверхонь На з'єднувальній ДІЛЯНЦІ 20 здійснюють зварювання внутрішніх поверхонь бічних стінок 12 із ЗОВНІШНІМИ поверхнями канального засобу 16 Важливо, щоб в той момент, коли бічні стінки 12 і канальний засіб 16 сполучені між собою, не було б здійснене зварювання між собою внутрішніх поверхонь канального засобу 16 в області з'єднувальної ділянки 20, що в переважному варіанті здійснюють за допомогою термозварювання Для забезпечення цього переважним є той варіант, в якому канальний засіб 16 має більшу товщину стінок, чим бічні стінки 12, при цьому тепло, підведене ззовні за допомогою затискного пристосування для гарячого пресування, може здійснити зварювання бічних стінок 12 і канального засобу 16 між собою до того, як тепло досягне внутрішньої частини канального засобу 16 В альтернативному варіанті здійснення внутрішня частина канального засобу 16 може бути покрита матеріалом, що має більш високу температуру плавлення, 15 чим матеріали в області з'єднання 20 між канальним засобом 16 і бічними стінками 12 У т о м у випадку, коли канальний засіб 16' виконаний за одне ціле з бічними стінками 12' контейнера 107, що має місце для контейнера 10' згідно з вказаним другим варіантом здійснення, виготовлення канального засобу 16' є найбільш простим Інструмент для герметичного запечатування (не показаний), призначений для зварювання бічних стінок 12' сконструйований таким чином, що канальний засіб 16' формують за допомогою зварювання між собою бічних стінок 12' вздовж ділянки, що зварюється 20' Таким чином, може бути виготовлений канальний засіб, який має таку ж товщину стінок, що і бічні стінки, і крім цього, не потрібно наявності якого-небудь внутрішнього матеріалу з більш високою температурою плавлення У нижній області контейнера 10 зображені нижня стінка 14, що має ЛІНІЮ 15 згину, направлену вгору, і дві бічні стінки 12, які сполучені з нижньою стінкою 14 зварним швом вздовж нижньої з'єднувальної ділянки 24 На Фіг 8 показаний особливий варіант здійснення засобу перенесення або ручки ЗО контейнера Видна зона 50 деформації, що містить область 54, 56 деформації біля кожного з двох отворів 34, 36 Кожна область 54, 56 деформації утворена за допомогою тієї частини, в якій дві сусідні бічні стінки 12 не сполучені між собою Таким чином, області 54, 56 деформації мають велику еластичність і проходять вздовж тієї сторони області 32 отворів, яка звернена до кромки Деформація областей 54, 55 деформації відбувається тоді, коли користувач тримає контейнер 10 рукою за область 32 отворів Таким чином, запобігають урізуванню бічних стінок 12, розташованих навколо області 32 отворів, в руку споживача Крім того, на Фіг 8 зображений засіб придания жорсткості у вигляді заповненого газом каналу 52, який розташований між областю 32 отворів і краєм з'єднувальної області 20 Це приводить до того, що засіб ЗО перенесення має високу жорсткість, незважаючи н а т е , що бічні стінки 12 виготовлені з гнучкого матеріалу Внаслідок того, що канал 52 заповнений газом, в переважному варіанті повітрям, відсутня необхідність наявності якого-небудь додаткового матеріалу, що приводить до збільшення ваги контейнера 10 і ускладнення утилізації контейнера 10 після використання Контейнери, зображені на Фіг 1 - Фіг 8, в наповненому стані призначені для зберігання у вертикальному положенні і особливо придатні для споживання рідких харчових продуктів, таких як молоко і соки У переважному варіанті їх об'єм рівний, приблизно, 1 - 3 літрам На Фіг 9 показаний третій варіант здійснення контейнера 110 згідно з винаходом 3 такою конструкцією контейнер 110 пристосований для того, щоб його можна було ПІДВІСИТИ ДЛЯ забезпечення розливу його вмісту, і він особливо придатний для великих об'ємів, приблизно 5 - 1 5 літрів, і для використання в розливних автоматах Переважною галуззю застосування є дозатори питної води Компонування контейнера 110 значною мірою відповідає вищезгаданому описаному першому варіанту здійснення контейнера У порівнянні з ним, 57131 16 контейнер 110 відрізняється, головним чином, тим, що його використовують в оберненому положенні, і тому його верхня стінка 114 відповідає нижній СТІНЦІ 14, а канальний засіб 116 знаходиться в його нижньому КІНЦІ Верхня стінка 114, подовжена вгору разом з бічними стінками 112 контейнера 110, утворює два засоби 130 перенесення, які містять ВІДКИДНІ клапани 132 і сформовані в них отвори 134 Отже, при зберіганні, транспортуванні і розливі з дозуванням контейнер 110 може бути знятий з підтримуючих ручок 60 і підвішений На Фіг 10 зображена конструкція нижнього кінця контейнера 110, причому для кращого розуміння найближча бічна стінка 112 видалена, а канальний засіб 116 показаний в повздовжньому розрізі Очевидно, що точно так само, як описано вище, канальний засіб 116 сполучений з однією бічною стінкою 112 вздовж однієї половини своєї довжини кола, а вздовж іншої половини своєї довжини кола сполучено з іншою бічною стінкою в з'єднувальній ДІЛЯНЦІ 120 контейнера 110 Однак, в цьому варіанті здійснення канальний засіб 116 виступає із з'єднувальної ділянки 120 на деяку відстань всередину камери 140 контейнера 110 Одночасно бічні стінки 112 утворюють частину, що виступає 113, яка розташована навколо канального засобу 116 і утворить в камері 140 закритий з одного кінця кільцевий канал, що виступає 142, розташований по колу канального засобу 116 З'єднувальна ділянка 120 сполучена з таким, що проходить через нього в поперечному напрямі канальним засобом 116, і має з кожної сторони канального засобу 116, зігнену частину 124 і крайню частину 122, що виступає із зігненої частини 124 паралельно канальному засобу 116 У зображеному положенні канальний засіб 116 знаходиться в положенні, призначеному для випорожнення або наповнення, причому канальний засіб 116 відкрито як з його внутрішнього кінця 117, так і з його зовнішнього кінця 118 Однак, при виготовленні контейнера 110 ЗОВНІШНІЙ кінець 118 герметично запечатують При наповненні контейнер відкривають, зрізаючи запечатаний кінець 118 Після наповнення контейнер 110 закривають за допомогою запечатування внутрішнього кінця 117 канального засобу 116, як показано на Фіг 1 1 , на якій зображений повздовжній розріз канального засобу 116, який є перпендикулярним зображеному на Фіг 10 Стискання бічних стінок 112 здійснюють за допомогою двох затискних пристосувань 70 для гарячого пресування, як показано подвійними стрілками 72 На кресленні зображений стан безпосередньо після цього Для запобігання з'єднанню бічних стінок 112 з канальним засобом 116, внутрішні поверхні канального засобу 116, в переважному варіанті виготовляють з матеріалу, який має більш низьку температуру плавлення, чим внутрішні поверхні бічних стінок 112 і ЗОВНІШНІ поверхні канального засобу 116 Коли на більш пізньому етапі контейнер 110 необхідно спорожнити, канальний засіб 116 відкривають за допомогою гострого предмета, що приводить його в стан, показаний на Фіг 10 Потім може бути здійснене випорожнення контейнера 110 за допомогою засобу клапана (не показано), який має циліндричну зов 17 нішню поверхню і який вставляють в канальний засіб 116 У цьому випадку рідина у виступному каналі 142, закритому з одного кінця, буде під тиском притискувати канальний засіб 116 до засобу клапана і таким чином здійснювати ущільнення, перешкоджаюче витоку Контейнер згідно з описаними вище варіантами здійснення винаходу може бути виготовлений з гнучкого матеріалу по вибору, в переважному варіанті з пластмаси Подібні пластичні матеріали є особливо переважними, оскільки в будь-якому випадку у ВІДПОВІДНИХ поверхневих шарах вони служать як матеріали для термозварювання Переважний варіант пластичного матеріалу включає в себе основний шар з полюлефінового матеріалу з наповнювачем, який в переважному варіанті являє собою крейду Встановлено, що цей матеріал при своїй низькій вартості володіє хорошими захисними властивостями, особливо від газів До того ж, можна встановити газовий бар'єр з EVA або з EVOH У переважному варіанті матеріал ємкостей має товщину в межах 100 - 200мкм Виготовлення контейнера Нижче приведений опис процесу виготовлення контейнера, тип якого був описаний вище, з посиланням на Фіг 1 і Фіг 2 На Фіг 12 показане те, яким чином стінки контейнера з'єднують між собою у вигляді загальної стрічки Дві ідентичні стрічки 212 для бічних стінок, звернені одна до одної протилежними сторонами, пропускають паралельно одна одній вздовж потокової лінії Одночасно між двома стрічками 212 бічних стінок вставляють стрічку 214 нижньої стінки, яка зігнена в формі подвійної стінки На Фіг 12 показаний пункт 240 збирання і те, яким чином здійснюють об'єднання і з'єднання між собою трьох стрічок 212, 214 з пластмаси на пункті 220 з'єднання за допомогою термозварювання для формування стрічки 210 контейнерів Операцію термозварювання здійснюють за допомогою затискного пристосування 218 для гарячого пресування Просічку ручок і частин матеріалу, що знаходиться між контейнерами, здійснюють на пункті 225 просічки Потім стрічку 210 контейнерів подають до пристрою 250 введення, за допомогою якого здійснюють установку канального засобу 3 котушки 209 для зберігання трубки каналу змотують стрічку 216 у вигляді трубки і нарізують и по довжині у вигляді канального засобу 16, який потім вставляють між бічними стінками рулону за допомогою пристрою 250 введення, а готові контейнери 10 утворюють стрічку 210 контейнерів, яку намотують на рулон 230 для зберігання Вузли пункту 210 збирання більш детально показані на Фіг 13, З ЯКОГО стає зрозумілим те, яким чином здійснюють подачу стрічки 216 у вигляді трубки за допомогою подаючого пристрою 242 в пристрій 250 введення і її нарізку у вигляді канального засобу 16 відповідної довжини за допомогою ріжучого пристрою 246 Пристрій 250 введення містить круглий барабан 251 для введення, який періодично приводиться в рух за допомогою привідного електродвигуна 248 і має затискну щілину 252, яка проходить вздовж кола барабана 251 і в якій затискають ка 57131 18 нальні засоби 16 Для здійснення введення канального засобу, між бічними стінками 12 контейнера 10 зовнішнє коло барабана 251 для введення виступає вперед в область місця введення поблизу від стрічки 210 контейнерів Пункт 240 збирання містить розподілювальний пристрій 260 для розділення бічних стінок 12 при введенні канального засобу 16 Розподілювальний пристрій 260 містить два вакуумних ролики 262, по одному з кожної сторони стрічки 210 контейнерів, які розташовані на деякій відстані від стрічки 210 і сполучені з вакуумним агрегатом (не показано) На зовнішньому колі вакуумних роликів 262 сформовані отвори 264, через які вакуумний агрегат здійснює відсмоктування, спричиняючи розділення бічних стінок 12, як показано на кресленні Крім того, пункт 240 збирання містить перший з'єднувальний пристрій 270 і другий з'єднувальний пристрій 280 Перший з'єднувальний пристрій 270 має два затискних пристосування 272 для гарячого пресування, по одному з кожної сторони стрічки 210 контейнерів, для з'єднання цих двох бічних стінок 12 між собою і з канальним засобом 16, вздовж відкритої з'єднувальної ділянки 20 Другий з'єднувальний пристрій 280, який знаходиться за першим з'єднувальним пристроєм 270, також має два затискних пристосування 282 для гарячого пресування, кожне з яких розташоване з однієї з сторін вставленого канального засобу 16, для здійснення його герметичного запечатування Силу всмоктування від вакуумних роликів 262 при переміщенні як стрічки 210 контейнерів, так і зовнішнього кола барабана 250 для введення, в напрямі переміщення стрічки 210 прикладають таким чином, щоб введення канального засобу 16 між бічними стінками 12 здійснювати похило Коли канальний засіб 16 розташований перпендикулярно до стрічки 210, то і стрічку 210, і барабан 250 для введення зупиняють, а всмоктування через вакуумний ролик 262 припиняють У цьому нерухомому положенні затискне пристосування 272 для пресування першого з'єднувального пристрою 270 притискує до зовнішньої сторони бічних стінок 12 У цей же час, для створення нового канального засобу 16 із зворотної сторони барабана 250 для введення, в щілину 252 барабана 250 вставляють новий шматок трубки 216 і відрізають його Другий з'єднувальний пристрій 280 також використовує час простою і в цей же момент часу герметично запечатує канальний засіб 16 і, отже, ВІДПОВІДНИЙ контейнер 10 в МІСЦІ, розташованому нижче по потоковій лінії Крім вищезазначених складових частин, пристрій виготовлення контейнерів додатково містить подавальний пристрій 290 у вигляді двох циліндрів, що обертаються 291 і встановлювач положення (не показаний) для управління подачею таким чином, щоб забезпечити установку канального засобу 16 в належне положення В альтернативному варіанті здійснення ЗОВНІШНІЙ кінець канального засобу 16 може бути герметично запечатаний до введення канального засобу 16 між бічними стінками 12 Як показано на Фіг 12, готові контейнери 10 змотують в рулони 230 Велика перевага контей 57131 20 19 нерів 10, особливо при використанні для харчових 10 при наповненні, вимірюється об'єм, що протікає продуктів, полягає в тому, що їх стерилізація за через канал 315, або час, що пройшов після віддопомогою випромінювання може бути здійснена кривання каналу 315 надзвичайно простим способом шляхом опроміНесучий засіб 310, який утримує трубку 320 і нення рулонів 230 випромінюванням, направленим затискний пристрій 330 має можливість перемівздовж осі, причому в цьому випадку для того, щення по вертикалі в СТІЙЦІ 340 таким чином, що щоб випромінювання пройшло через внутрішню наповальна насадка 325 може бути введена в кончастину контейнерів 10, йому потрібно тільки тейнер 10 для того, щоб почати операцію наповпройти через шви в торцевих частинах (не показанення, і може бути видалена з контейнера після ні) у напрямі осі рулону 230 наповнення Наповнення контейнера На СТІЙЦІ 340 розташований відкриваючий заНа Фіг 14 зображений вигляд збоку, в напрямі сіб 350 у вигляді двох поворотних відкриваючих переміщення, пристрою 300 наповнення контейважелів 352, в КІНЦІ ЯКИХ встановлені присоски 354 нера 10, тип якого описаний вище з посиланням на Присоски сполучені з джерелом вакуумного відФіг 1 і Фіг 2, переважний варіант якого передбасмоктування Шляхом повороту присосків 354, за чає наповнення рідиною Пристрій буде описаний допомогою відкриваючих важелів 352, до країв нижче з посиланням на молоко, але він також приканального засобу 16 контейнера 10 і подальшої стосований для наповнення іншими рідкими і поподачі присоскового зусилля до присосків 354 при рошкоподібними речовинами одночасному невеликому повороті назовні відкриваючих важелів 352, здійснюють відкривання каПристрій 300 наповнення містить несучий занального засобу 16 таким чином, що в нього може сіб 310, наповнювальний канал 315, який сполучебути введена наповнювальна насадка 352, що ний з накопичувальним резервуаром (не показавиконують шляхом переміщення вниз несучого ний) і складається з трубки, що деформується 320, засобу 310 що має в своєму нижньому КІНЦІ наповальну насадку 325, і затискний засіб 330, який розташований На Фіг 14 також показані два подавальних ванавколо дросельної ділянки 322 трубки 320 і який желі 345, які встановлені на поворотній подавальмістить опорний пристрій 331, що знаходиться на ній тязі 346, що забезпечує зворотнопершій стороні трубки 320, і затискний елемент поступальний рух При подачі стрічки 210, що 332 розташований на протилежній стороні трубки складається з контейнерів 10, подавальні важелі 320 Для кращого розуміння з показаного на Фіг 14 345 повертають для взаємодії зі стрічкою 210, піспристрою 300 наповнення видалено багато деталя чого здійснюють швидке переміщення подавалей льної тяги 346 в напрямі руху стрічки 210 для забезпечення просування стрічки 210 Після цього Опорний пристрій 331 затискного засобу 330 подавальні важелі 345 відводять від стрічки 210, а міцно сполучений з несучим засобом 310 і утвоподавальна тяга 346 повертає в початкове полорює вігнуту поверхню 333 стиснення, звернену до ження для повторення цієї процедури трубки 320 Затискний елемент 332 має круглу форму і підвішений відносно засобу 310 таким Наповнювальна насадка 325, зображена більш чином, що може повертатися відносно асиметричдетально на Фіг 20 і на Фіг 21, має довгасту в поної осі обертання Таким чином, затискний елеперечному перетині кінцеву частину 326, яка звумент 332 утворює опуклу поверхню 334 стиснення, жується в поперечному напрямі до вихідного отвозвернену до трубки 320 і до опорного пристрою ру 27 подовженої форми, протилежні крайові 331 Затискний елемент 332 може обертатися начастини 328 які взаємодіють одна з одною Кінцева вколо осі так, як указано подвійною стрілкою 335, і, частина 326 також злегка звужується в подовжтаким чином, відкриває канал 315 за допомогою ньому напрямі відносно довгастого поперечного складного руху вниз і назовні відносно трубки 320 і перетину, що зрозуміло з Фіг 20 Наповнювальна перекриває канал 315 за допомогою складного насадка 325 виготовлена з пружного матеріалу, в руху вгору і всередину відносно трубки 320 Перепереважному варіанті з пластмаси, наприклад, з криття, що проводиться за допомогою складного силіконової (кремнійорганічної) гуми, і є такою, що руху стиснення і руху вгору проти потоку, утворює сама закривається, тобто крайові частини 328 вив трубці 320 тиск нижче атмосферного на ДІЛЯНЦІ, хідних отворів 327 взаємодіють один з одним геррозташованій нижче за затискуючий засіб 330, метично закриваючи вихідний отвір 327 у відсутзапобігаючи таким чином утворенню крапель з ність прикладених ЗОВНІШНІХ СИЛ На наповнювальної насадки між операціями наповпротилежному від кінцевої частини 326 КІНЦІ напонення внювальна насадка має з'єднувальну частину 329 для з'єднання з наповнювальним каналом 315 Пристрій 300 наповнення також містить засіб Наповнювальна насадка 325, що має таку консуправління (не показано), який здійснює управлінтрукцію, особливо підходить для введення в кананя відкриванням і закриттям каналу 315 за допольний засіб 16 контейнера 10 і ущільнення відносмогою затискного засобу 330 Засіб управління но його внутрішньої частини також сполучений з вимірювальним пристроєм (не показано) для вимірювання КІЛЬКОСТІ пропущеної Фіг 15 являє собою вигляд збоку пристрою рідини Засіб управління влаштований таким чи300 наповнення, аналогічного тому, який показаном, що починає вимірювання в момент відкриний на Фіг 14 На ньому зображена камера 360, вання каналу 315 і перекриває канал, коли задана оточуюча наповнювальну насадку 325 і канальний КІЛЬКІСТЬ відмірена Вимірювальний пристрій може засіб 16 контейнера 10, причому вказана камера мати один з декількох варіантів конструктивного містить напрямну 362, всередині якої переміщують виконання, наприклад, для зважування контейнера канальний засіб 16, сильфон 364, розташований 57131 22 21 навколо наповнювальної насадки 325, і подавальнер 10 переміщують до наповнюючої насадки 325, ний канал 366 для стерильного газу, такого, як поблизу якої засіб 350 відкривання розкриває кагаряче стерильне повітря нальний засіб 16 і в нього вводять наповнювальну насадку 325 При цьому затискний засіб 330 відНа Фіг 15 показана стрічка 210 контейнерів 10, кривають і наповнюють контейнер 10 молоком, яке які направляють в пристрій 300 наповнення в назбільшує його об'єм, а вимірювальний пристрій прямі стрілки 3, що є напрямом переміщення стріпочинає відмірювати КІЛЬКІСТЬ рідини, поданої в чки У точці А показаний закритий контейнер 10, у контейнер Коли відмірена задана КІЛЬКІСТЬ, затисякого канальний засіб 16 є герметично запечатакний засіб 330 закривають При закритті, в трубці ним в його ЗОВНІШНІЙ кінцевій частині 18 Для від320 поблизу наповнювальної насадки 325 утвокривання контейнера 10 шляхом відрізання гермериться тиск нижче атмосферного і, отже, його витично запечатаної кінцевої частини 18 канального хідний отвір 327 стає герметично закритим Потім засобу 16 служить розташований в напрямній 362 контейнер 10 переміщують далі до пристрою 380 засіб відкривання у вигляді ріжучого пристрою 370, запечатування, де здійснюють його повторну герзабезпеченого двигуном 374 і ріжучим лезом, що метизацію обертається 372, що знаходиться з кожної з сторін стрічки 210, причому показане тільки одне з них Внаслідок того, що відсутня будь-яка можлиЯкщо дивитися в напрямі переміщення 3, то за вість надходження брудного повітря з навколишріжучим пристроєм 370 розташована наповнюванього середовища в контейнер 10 після стерилізальна насадка 325 наповнювального каналу 315, а ції, для рідини, що міститься в контейнері 10, на одну позицію далі знаходиться пункт 380 запеотримані виключно гарні ГІГІЄНІЧНІ умови чатування, більш детально показаний на Фіг 18 і При очищенні пристрою 300 наповнення наФіг 19, який містить два затискних пристосування прямну 362 разом з сильфоном 364 знімають за 382 для гарячого пресування, які також показані на допомогою від'єднувального пристрою 367 Ці часФіг 16 і встановлені на захоплюючих важелях 284, тини потім очищають в окремій ванні Навколо для здійснення герметичного запечатування кананаповальної насадки встановлюють очисний ковльного засобу 16 наповнених контейнерів 10 пачок (не показаний), сполучений з трубкою, після чого по наповнювальному каналу 315 і навколо Напрямна 362, вигляд якої більш детально понаповнювальної насадки 325 прокачують чистячий казаний на Фіг 16 і Фіг 17, має подовжену форму, засіб Потім ОЧИСНИЙ ковпачок знімають, а напрямпоперечний перетин якої, по суті, являє собою ну 362 сильфоном 364 встановлюють на місце вертикальний прямокутник зі сформованою в його Потім за допомогою складального засобу, що має нижній частині щілиною 363, вздовж якої перемівихідний отвір, щілину 363 напрямної 362 гермещують канальний засіб 16 Щілина 363 розташотично закривають, забезпечуючи газонепрониквана поруч з наливним патрубком 325, який переність, після чого наповнювальну насадку 325 пеміщують до еліптичного отвору 365 таким чином, реміщують вниз в положення для наповнення і щоб можна було здійснити відкривання канального здійснюють стерилізацію за допомогою перекису засобу 16 і вставку в нього наповнювальної насадводню (НгО) у причому газ подають через вхідний ки 325 Крім того, напрямна 362 містить циліндриотвір 366 і відводять через вихідний отвір складачну з'єднувальну частину, що розташована поруч з льного засобу Після ТОГО, ЯК складальний засіб наповнювальною насадкою 325 368, що знахознятий, і забезпечена можливість протікання модиться на її верхній стороні, і яка призначена для лока через наповнювальний канал 315, виробнисильфона 364 При роботі пристрою 300 наповчий процес може бути відновлений Таким чином, нення притока стерильного газу в сильфон 364 і може бути легко здійснена підтримка чистоти і далі в напрямну 362 здійснюють за допомогою виконання очищення пристрою наповнення, що подавального каналу 366 Потім газ виходить чезабезпечує гарні ГІГІЄНІЧНІ умови рез щілину 363 Сильфон 364 дозволяє забезпечити стерильну середу навколо наповнювальної Незважаючи на те, що вище був приведений насадки 325 і при цьому надає можливість безпеопис тільки пристроїв виготовлення і наповнення решкодно здійснювати підйом і опускання наповконтейнера, що має окремий канальний засіб, нювальної насадки 325 Камера 360 забезпечує вставлений між його бічними стінками, зрозуміло, легкий і надійний спосіб здійснення наповнення в що за допомогою ВІДПОВІДНИХ ВИДОЗМІН ЦІ пристрої стерильних умовах можуть бути також використані для виготовлення контейнерів, в яких канальний засіб об'єднаний з При наповненні пустого і заздалегідь стерилібічними стінками контейнера Отже, тільки призованого контейнера 10 його спочатку вміщують в кладена формула винаходу визначає об'єм патенстерильну зовнішню середу в напрямній 362, після тних домагань чого стиснутий і пустий контейнер 10 відкривають в ріжучому пристрої 370 Потім відкритий контей 23 24 57131 18 10 XI 12 ФЇГ. 2 и 12 і ФІГ. З ФІГ. 4 25 57131 26 ФІГ. 5 15 -4 1 іІ ФІГ. 8 ^24 24 ФІГ- 6 Фіг. 7 1Г.9 27 57131 28 70 214 240 10 oe 63 31 363 ФІГ. 17 ФІГ. 18 ^329 362 ' Х 382 ІШ ФІГ. 19 ФІГ. 21 ФІГ. 20 Комп'ютерна верстка Н Кураєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
