З’єднуючий блок для утримання однієї або більше ліній для передачі сигналів від детонатора (варіанти)

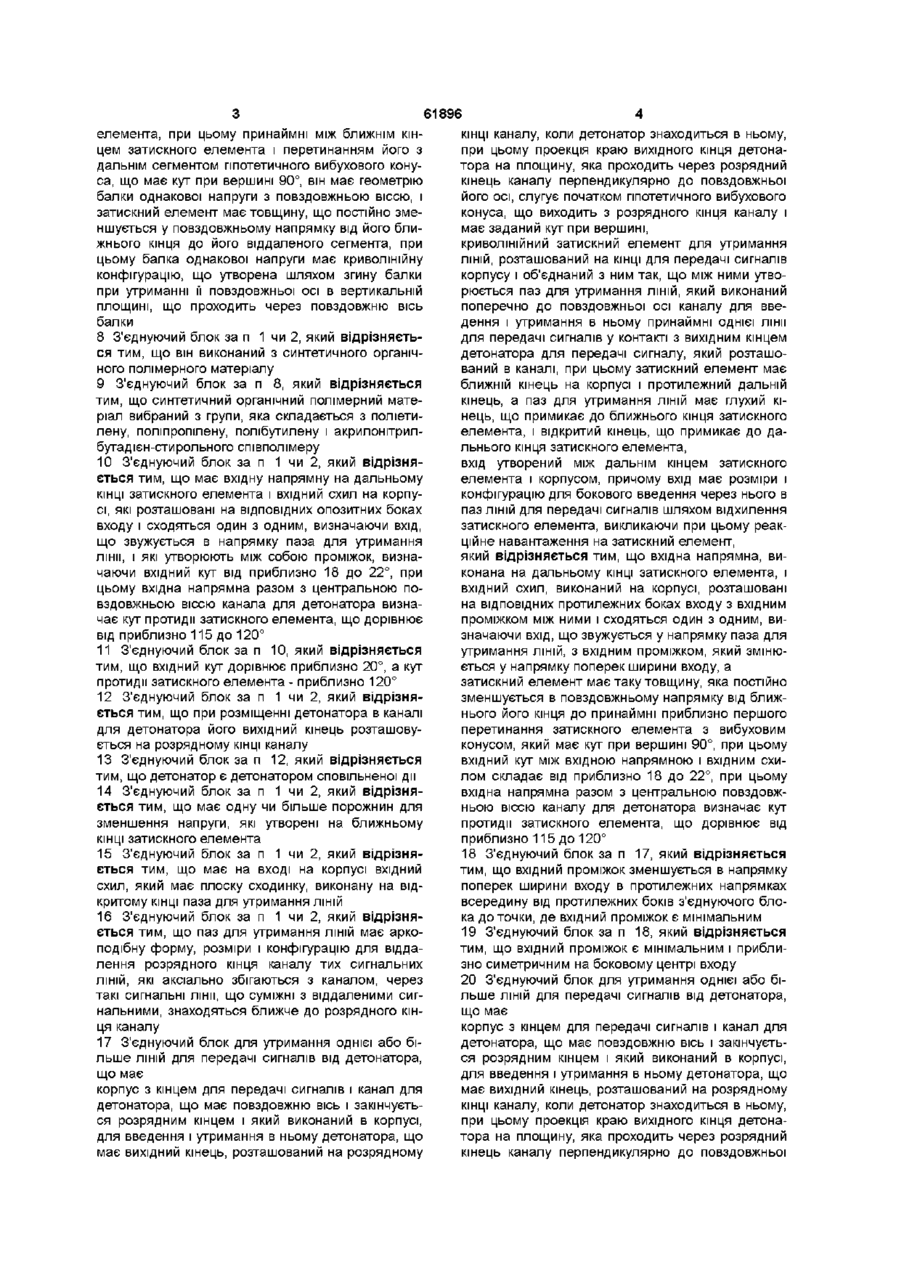

1 З'єднуючий блок для утримання однієї або більше ЛІНІЙ для передачі сигналів від детонатора, що має корпус з кінцем для передачі сигналів і канал для детонатора, що має повздовжню вісь і закінчується розрядним кінцем і який виконаний в корпусі, для введення і утримання в ньому детонатора, що має вихідний кінець, розташований на розрядному КІНЦІ каналу, коли детонатор знаходиться в ньому, при цьому проекція краю вихідного кінця детонатора на площину, яка проходить через розрядний кінець каналу перпендикулярно до повздовжньої його осі, слугує початком гіпотетичного вибухового конуса, що виходить з розрядного кінця каналу і має заданий кут при вершині, криволінійний затискний елемент для утримання ЛІНІЙ, розташований на КІНЦІ ДЛЯ передачі сигналів корпусу і об'єднаний з ним так, що між ними утворюється паз для утримання ЛІНІЙ, ЯКИЙ виконаний поперечно до повздовжньої осі каналу для введення і утримання в ньому принаймні однієї лінії для передачі сигналів у контакті з вихідним кінцем детонатора для передачі сигналу, який розташований в каналі , при цьому затискний елемент має ближній кінець на корпусі і протилежний дальній кінець, а паз для утримання ЛІНІЙ має глухий кінець, що примикає до ближнього кінця затискного елемента, і відкритий кінець, що примикає до дальнього кінця затискного елемента, вхід утворений між дальнім кінцем затискного елемента і корпусом, причому вхід має розміри і конфігурацію для бокового введення через нього в паз ЛІНІЙ для передачі сигналів шляхом відхилення затискного елемента, викликаючи при цьому реакційне навантаження на затискний елемент, який відрізняється тим, що затискний елемент має таку товщину, яка безперервно зменшується у повздовжньому напрямку затискного елемента від його ближнього кінця до принаймні приблизно першого перетинання затискного елемента з вибуховим конусом, який має кут при вершині 90° 2 З'єднуючий блок за п 1, який відрізняється тим, що затискний елемент має товщину, яка безперервно зменшується у повздовжньому напрямку затискного елемента від його ближнього кінця до приблизно середньої точки затискного елемента, що визначена як пересічення продовження повздовжньої осі з затискним елементом, а його дальній сегмент, визначений як продовження від середньої точки затискного елемента до його дальнього кінця, має по суті однакову товщину від приблизно середньої точки затискного елемента до принаймні приблизно пересічення віддаленого сегмента з гіпотетичним вибуховим конусом, який має кут при вершині 90° 3 З'єднуючий блок за п 1 чи 2, який відрізняється тим, що затискний елемент має базову ширину на ближньому КІНЦІ, а ширина затискного елемента між ближнім кінцем і приблизно відкритим кінцем паза для утримання ЛІНІЙ не менше базової ширини 4 З'єднуючий блок за п 3, який відрізняється тим, що базова ширина є принаймні шириною, яка достатня для закриття гіпотетичного конуса, що має кут при вершині 90° 5 З'єднуючий блок за п 3, який відрізняється тим, що базова ширина є принаймні шириною, яка достатня для закриття гіпотетичного конуса, що має кут при вершині 100° 6 З'єднуючий блок за п 1, який відрізняється тим, що корпус має нижній бік, на якому знаходиться ближній кінець затискного елемента, і протилежний верхній бік, який закінчується дальнім кінцем затискного елемента 7 З'єднуючий блок за п 1 чи 2, який відрізняється тим, що затискний елемент має віддалений сегмент, визначений як продовження затискного елемента від середньої точки, яка визначена як перетинання продовження повздовжньої осі з затискним елементом, до дальнього кінця затискного О (О О> 00 (О 61896 елемента, при цьому принаймні між ближнім кінКІНЦІ каналу, коли детонатор знаходиться в ньому, цем затискного елемента і перетинанням його з при цьому проекція краю вихідного кінця детонадальнім сегментом гіпотетичного вибухового конутора на площину, яка проходить через розрядний са, що має кут при вершині 90°, він має геометрію кінець каналу перпендикулярно до повздовжньої балки однакової напруги з повздовжньою віссю, і його осі, слугує початком гіпотетичного вибухового затискний елемент має товщину, що постійно змеконуса, що виходить з розрядного кінця каналу і ншується у повздовжньому напрямку від його блимає заданий кут при вершині, жнього кінця до його віддаленого сегмента, при криволінійний затискний елемент для утримання цьому балка однакової напруги має криволінійну ЛІНІЙ, розташований на КІНЦІ ДЛЯ передачі сигналів конфігурацію, що утворена шляхом згину балки корпусу і об'єднаний з ним так, що між ними утвопри утриманні її повздовжньої осі в вертикальній рюється паз для утримання ЛІНІЙ, ЯКИЙ виконаний площині, що проходить через повздовжню вісь поперечно до повздовжньої осі каналу для ввебалки дення і утримання в ньому принаймні однієї лінії для передачі сигналів у контакті з вихідним кінцем 8 З'єднуючий блок за п 1 чи 2, який відрізняєтьдетонатора для передачі сигналу, який розташося тим, що він виконаний з синтетичного органічваний в каналі, при цьому затискний елемент має ного полімерного матеріалу ближній кінець на корпусі і протилежний дальній 9 З'єднуючий блок за п 8, який відрізняється кінець, а паз для утримання ЛІНІЙ має глухий кітим, що синтетичний органічний полімерний матенець, що примикає до ближнього кінця затискного ріал вибраний з групи, яка складається з поліетиелемента, і відкритий кінець, що примикає до далену, поліпропілену, полібутилену і акрилонітрилльнього кінця затискного елемента, бутадієн-стирольного співполімеру вхід утворений між дальнім кінцем затискного 10 З'єднуючий блок за п 1 чи 2, який відрізняелемента і корпусом, причому вхід має розміри і ється тим, що має вхідну напрямну на дальньому конфігурацію для бокового введення через нього в КІНЦІ затискного елемента і вхідний схил на корпупаз ЛІНІЙ для передачі сигналів шляхом відхилення сі, які розташовані на ВІДПОВІДНИХ ОПОЗИТНИХ боках затискного елемента, викликаючи при цьому реаквходу і сходяться один з одним, визначаючи вхід, ційне навантаження на затискний елемент, що звужується в напрямку паза для утримання який відрізняється тим, що вхідна напрямна, вилінії, і які утворюють між собою проміжок, визнаконана на дальньому КІНЦІ затискного елемента, і чаючи вхідний кут від приблизно 18 до 22°, при вхідний схил, виконаний на корпусі, розташовані цьому вхідна напрямна разом з центральною пона ВІДПОВІДНИХ протилежних боках входу з вхідним вздовжньою віссю канала для детонатора визнапроміжком між ними і сходяться один з одним, вичає кут протидії затискного елемента, що дорівнює значаючи вхід, що звужується у напрямку паза для від приблизно 115 до 120° утримання ЛІНІЙ, з вхідним проміжком, який зміню11 З'єднуючий блок за п 10, який відрізняється ється у напрямку поперек ширини входу, а тим, що вхідний кут дорівнює приблизно 20°, а кут затискний елемент має таку товщину, яка постійно протидії затискного елемента - приблизно 120° зменшується в повздовжньому напрямку від ближ12 З'єднуючий блок за п 1 чи 2, який відрізнянього його кінця до принаймні приблизно першого ється тим, що при розміщенні детонатора в каналі перетинання затискного елемента з вибуховим для детонатора його вихідний кінець розташовуконусом, який має кут при вершині 90°, при цьому ється на розрядному КІНЦІ каналу вхідний кут між вхідною напрямною і вхідним схи13 З'єднуючий блок за п 12, який відрізняється лом складає від приблизно 18 до 22°, при цьому тим, що детонатор є детонатором сповільненої дії вхідна напрямна разом з центральною повздовж14 З'єднуючий блок за п 1 чи 2, який відрізняньою віссю каналу для детонатора визначає кут ється тим, що має одну чи більше порожнин для протидії затискного елемента, що дорівнює від зменшення напруги, які утворені на ближньому приблизно 115 до 120° КІНЦІ затискного елемента 15 З'єднуючий блок за п 1 чи 2, який відрізня18 З'єднуючий блок за п 17, який відрізняється ється тим, що має на вході на корпусі вхідний тим, що вхідний проміжок зменшується в напрямку схил, який має плоску сходинку, виконану на відпоперек ширини входу в протилежних напрямках критому КІНЦІ паза для утримання ЛІНІЙ всередину від протилежних боків з'єднуючого блока до точки, де вхідний проміжок є мінімальним 16 З'єднуючий блок за п 1 чи 2, який відрізняється тим, що паз для утримання ЛІНІЙ має арко19 З'єднуючий блок за п 18, який відрізняється подібну форму, розміри і конфігурацію для віддатим, що вхідний проміжок є мінімальним і приблилення розрядного кінця каналу тих сигнальних зно симетричним на боковому центрі входу ЛІНІЙ, які аксіально збігаються з каналом, через 20 З'єднуючий блок для утримання однієї або бітакі сигнальні лінії, що суміжні з віддаленими сигльше ЛІНІЙ для передачі сигналів від детонатора, нальними, знаходяться ближче до розрядного кінщо має ця каналу корпус з кінцем для передачі сигналів і канал для детонатора, що має повздовжню вісь і закінчуєть17 З'єднуючий блок для утримання однієї або біся розрядним кінцем і який виконаний в корпусі, льше ЛІНІЙ для передачі сигналів від детонатора, для введення і утримання в ньому детонатора, що що має має вихідний кінець, розташований на розрядному корпус з кінцем для передачі сигналів і канал для КІНЦІ каналу, коли детонатор знаходиться в ньому, детонатора, що має повздовжню вісь і закінчуєтьпри цьому проекція краю вихідного кінця детонася розрядним кінцем і який виконаний в корпусі, тора на площину, яка проходить через розрядний для введення і утримання в ньому детонатора, що кінець каналу перпендикулярно до повздовжньої має вихідний кінець, розташований на розрядному його осі, слугує початком гіпотетичного вибухового конуса, що виходить з розрядного кінця каналу і має заданий кут при вершині, криволінійний затискний елемент для утримання ЛІНІЙ, розташований на КІНЦІ ДЛЯ передачі сигналів корпусу і об'єднаний з ним так, що між ними утворюється паз для утримання ЛІНІЙ, ЯКИЙ виконаний поперечно до повздовжньої осі каналу для введення і утримання в ньому принаймні однієї лінії для передачі сигналів у контакті з вихідним кінцем детонатора для передачі сигналу, який розташований в каналі, при цьому затискний елемент має ближній кінець на корпусі і протилежний дальній кінець, а паз для утримання ЛІНІЙ має глухий кінець, що примикає до ближнього кінця затискного елемента, і відкритий кінець, що примикає до дальнього кінця затискного елемента, вхід утворений між дальнім кінцем затискного елемента і корпусом, причому вхід має розміри і конфігурацію для бокового введення через нього в паз ЛІНІЙ для передачі сигналів шляхом відхилення затискного елемента, викликаючи при цьому реакційне навантаження на затискний елемент, який відрізняється тим, що затискний елемент має таку товщину, яка постійно зменшується в повздовжньому напрямку затискного елемента від його ближнього кінця до принаймні приблизно 61896 першого перетинання затискного елемента з вибуховим конусом, який має кут при вершині 90°, а паз для утримання ЛІНІЙ має проміжок між затискним елементом і корпусом, який змінюється в напрямку поперек корпусу з'єднуючого блока по ширині паза 21 З'єднуючий блок за п 17 чи 20, який відрізняється тим, що з'єднуючий елемент має товщину, яка зменшується в повздовжньому напрямку від його ближнього кінця до приблизно середньої точки затискного елемента, що знаходиться на пересіченні продовження повздовжньої осі з затискним елементом, і має віддалений сегмент, що є продовженням затискного елемента від його середньої точки до його дальнього кінця, який має по суті однакову товщину від приблизно середньої точки до принаймні приблизно пересічення віддаленого сегмента затискного елемента з гіпотетичним вибуховим конусом, який має кут при вершині 90° 22 З'єднуючий блок за п 20, який відрізняється тим, що проміжок паза змінюється в поперечному напрямку по ширині паза в протилежних напрямках всередину від протилежних боків з'єднуючого блока до точки, де проміжок паза є мінімальним 23 З'єднуючий блок за п 21, який відрізняється тим, що проміжок паза є мінімальним і приблизно симетричним на боковому центрі паза Винахід відноситься до з'єднуючих блоків, що звичайно використовують для з'єднання і ініціювання детонації в ЛІНІЯХ для передачі сигналів, зокрема до з'єднуючих блоків, що мають затискний елемент, в якому зменшені локалізовані ПІКОВІ напруги при відхиленні затискного елемента для бокового введення ЛІНІЙ для передачі сигналів в паз для утримання лінії З'єднуючі блоки для систем вибуху добре ВІДОМІ, наприклад у патентах США 5 171 935 і 5 398 611, що видані ВІДПОВІДНО 15 121992 і 21 03 1995 В цих патентах описаний з'єднуючий блок, який має канал для приєднання низько енергетичного детонатора і аркоподібний паз, в якому одна чи більше ЛІНІЙ для передачі сигналів утримуються в контакті для передачі сигналу з детонатором Подібна конструкція наведена на фіг 11 патенту США 5 204 492 від 20 04 1993 З'єднуючі блоки у вищезгаданих патентах звичайно відливають як одне ціле з придатного термопластичного синтетичного органічного матеріалу На фіг 4 вищезгаданого патенту США 5 398 611 показана чисельність ЛІНІЙ ДЛЯ передачі сигналів, таких як ударні трубки, які введені з силою в аркоподібний паз 37 через утримуючі елементи 42, 43, що сходяться, і утворені на вході в паз 37 Утримуючі елементи 42, 43 мають такі розміри, що проміжок, який є трохи меншим за діаметр ударних трубок, запобігає бокове витягування трубок 40 з паза 37 від дм сил на трубки, що утримуються, коли їх протягують і з'єднують на іншому МІСЦІ вибухової системи Таким чином, бокове введення трубок 40 для передачі сигналів в паз 37 потребує прикладення деякої сили для введення трубок40 через утримуючі елементи 42, 43, так як необхідно відігнути затискний елемент 35 (фіг 4, пат США 5 398 611) для силового втягування трубок 40 через вузький проміжок між утримуючими елементами 42, 43 Як це описано в колонці 4, строка 40 пат США 5 398 611, затискний елемент 35 утримується суміжним до кінця корпусу "сегментом 36, що має можливість пружньо деформуватися", і який тимчасово "деформують" для введення трубок 40 через елементи 42, 43 в паз 37 З'єднуючі блоки у вищезгаданих патентах, і до яких винахід має відношення, всі потребують деякої сили для введення ЛІНІЙ для передачі сигналів в паз для утримання ЛІНІЙ, так як, якщо зробити проміжок на вході в паз надто великим, то ЛІНІЙ будуть легко витягуватися з пазу під дією сил, що виникають при утворенні вибухової системи Проблема бокового введення стає ще гострішою, так як такі з'єднуючі блоки використовують на відкритому повітрі при різних погодних умовах, коли термопластиковий затискний елемент має тенденцію до збільшення негнучкості при низьких температурах, потребуючи збільшеної сили введення, що викликає локалізовані високі напруги згину в затискному елементі, особливо в його основі чи в ближньому КІНЦІ, яким він приєднаний до корпусу з'єднуючого блока 3 іншого боку, якщо полімерний матеріал модифікувати для підвищення його низької температурної згинності для зменшення потрібної низькотемпературної напруги введення, то затискний елемент буде мати тенденцію до дуже легкого згину і можлива постійна деформація, при використанні з'єднуючого блока при підвищених температурах Остання ситуація може призвести до неспроможності затискного елемента утримувати лінії для передачі сигналів точно розташованими напроти вихідного кінця детонато 61896 8 pa, зменшуючи надійність ініціювання ЛІНІЙ ДЛЯ диться в ньому, при цьому проекція краю вихіднопередачі сигналів, які утримуються в з'єднуючому го кінця детонатора на площину, яка проходить блоці через розрядний кінець каналу перпендикулярно Крім того, для точного розташування утримудо повздовжньої його осі, слугує початком гіпотеваних ЛІНІЙ затискний елемент повинен слугувати тичного вибухового конуса, що виходить з розряддля захисту оточуючих лінії для передачі сигналів ного кінця каналу і має заданий кут при вершині, від ушкоджень шрапнеллю, що утворюється при криволінійний затискний елемент для утридетонації детонатора Це може бути досягнуто мання ЛІНІЙ, розташований на КІНЦІ ДЛЯ передачі збільшенням маси затискного елемента для засигналів корпусу і об'єднаний з ним так, що між безпечення збільшеного екрану від шрапнелі Але ними утворюється паз для утримання ЛІНІЙ, ЯКИЙ таке збільшення маси підвищує негнучкість затисвиконаний поперечно до повздовжньої осі каналу кного елемента і посилює проблему бокового введля введення і утримання в ньому принаймні однідення єї лінії для передачі сигналів у контакті з вихідним кінцем детонатора для передачі сигналу, який розУ відомих рішеннях (пат США 5 117 935 і 5 ташований в каналі, при цьому затискний елемент 398 611) проблема відносно легкого введення ЛІмає ближній кінець на корпусі і протилежний дальНІЙ для передачі сигналів при широкому діапазоні ній кінець, а паз для утримання ЛІНІЙ має глухий температур і захисті від шрапнелі вирішують збікінець, що примикає до ближнього кінця затискнольшенням товщини затискного елемента напроти го елемента і відкритий кінець, що примикає до вихідного кінця детонатора, що слугує екраном від дальнього кінця затискного елемента, шрапнелі, при цьому зменшують потрібну силу бокового введення за допомогою вузької шийки, вхід утворений між дальнім кінцем затискного відносно якої затискний елемент може ефективно елемента і корпусом, причому вхід має розміри і відхилятися при введенні трубки для передачі сигконфігурацію для бокового введення через нього в налів (Див колонку 4, строки 40-43 і 48-59, затиспаз ЛІНІЙ для передачі сигналів шляхом відхиленкний елемент 35 і сегмент 36, що пружньо дефорням затискного елемента, викликаючи при цьому мується, на фіг 1 і 4 пат США 5 398 611 ) Таке реакційне навантаження на затискний елемент рішення має ряд недоліків По-перше, вузька шийУдосконалення з'єднуючого блока полягає в ка (36 на фіг 1-5 пат США 5 398 611) утворює нетому, що затискний елемент має такі розміри і екрановану зону, з якої деяка КІЛЬКІСТЬ шрапнелі конфігурацію, при яких безперервно зменшується може виходити По-друге, напруга в затискному його товщина у повздовжньому напрямку затискелементі, що викликана боковим введенням ЛІНІЙ ного елемента від його ближнього кінця до придля передачі сигналів, концентрується у вузькій наймні приблизно першого пересічення затискного шийці, підвищуючи небезпечність постійного віделемента з вибуховим конусом, який має кут при хилення затискного елемента при високих темпевершині 90° ратурах і спроможність злому його при дуже низьІнший аспект винаходу в тому, що затискний ких температурах Щоб вирішити ці проблеми, такі елемент має товщину, яка безперервно зменшуз'єднуючі блоки виготовляють з відносно низькою ється у повздовжньому напрямку затискного ележорсткістю затискного елемента для зниження сил мента від його ближнього кінця до приблизно севведення ЛІНІЙ для передачі сигналів редньої точки затискного елемента, що визначена як пересічення продовження повздовжньої осі з Але, це також небажано полегшує мимовільне затискним елементом, а його дальній сегмент, витягування ЛІНІЙ, так як сили, що діють на них, визначений, як продовження від середньої точки розраховані на ІНШІ умови чи інше маніпулювання затискного елемента до його дальнього кінця, має при складанні вибухових систем Щоб зменшити по суті однакову товщину від приблизно середньої потрібні сили введення, ВІДОМІ з'єднуючі блоки точки затискного елемента до принаймні приблизнеобхідно виготовляти при точному контролюванні но пересічення віддаленого сегмента з гіпотетичвідхилень розмірів проміжку на вході в паз для ним вибуховим конусом, який має кут при вершині утримання ЛІНІЙ 90° Винахід забезпечує з'єднуючий блок, який має затискний елемент, що визначає паз для утриманІнший аспект винаходу в тому, що затискний ня ЛІНІЙ і який вирішує вищезгадані проблеми Це елемент має базову ширину на ближньому КІНЦІ, а досягають, тим що затискний елемент, має по суті ширина затискного елемента між ближнім кінцем і конфігурацію криволінійної балки постійної напруприблизно відкритим кінцем паза для утримання ги і переважно постійну ширину принаймні на осЛІНІЙ не менше базової ширини новній своїй довжині, починаючи з її ближнього Крім того, базова ширина є принаймні ширикінця ною, яка достатня для закриття гіпотетичного конуса, що має кут при вершині 90° або 100° Винахід забезпечує удосконалений з'єднуючий блок для утримання однієї чи більше ЛІНІЙ ДЛЯ пеІнший аспект винаходу в тому, що затискний редачі сигналів, таких як ударні трубки, що знахоелемент має віддалений сегмент, визначений як дяться у контакті для передачі сигналу з детонапродовження затискного елемента від середньої тором З'єднуючий блок має наступні елементи точки, яка визначена, як пересічення продовження повздовжньої осі з затискним елементом, до далькорпус з кінцем для передачі сигналів і канал нього кінця затискного елемента, при цьому затисдля детонатора, що має повздовжню вісь і закінкний елемент має такі розміри і конфігурацію, що чується розрядним кінцем і який виконаний в корпринаймні між його ближнім кінцем і пересіченням пусі, для введення і утримання в ньому детонатоз дальнім сегментом гіпотетичного вибухового ра, що має вихідний кінець, розташований на конуса, що має кут при вершині 90°, він має геомерозрядному КІНЦІ каналу, коли детонатор знахо трію балки постійної напруги з повздовжньою віссю, і затискний елемент має товщину, що постійно зменшується у повздовжньому напрямку від його ближнього кінця до його віддаленого сегмента, при цьому балка постійної напруги має криволінійну конфігурацію, що утворена шляхом згину балки при утриманні її повздовжньої осі в вертикальній площині, що проходить через повздовжню вісь балки Ще один аспект винаходу в тому, що блок виконаний з синтетичного органічного полімерного матеріалу, при цьому, синтетичний органічний полімерний матеріал вибраний з групи, яка складається з поліетилену, поліпропилену, полібутилену і акрілонитріл-бутадієн-стирольного сополімеру Ще один аспект винаходу в тому, що з'єднуючий блок має вхідну направляючу на дальньому КІНЦІ затискного елемента і вхідний схил на корпу 61896 10 каналу Інші особливості винаходу стануть зрозумілими з наступного опису і креслень до нього Термін "бокове" введення ЛІНІЙ для передачі сигналів в паз для утримання ЛІНІЙ означає спосіб введення (фіг 5), при якому лінії для передачі сигналів з силою вводять через вхід 34, коли повздовжня вісь лінії розташована поперек, наприклад, по суті перпендикулярно, до напрямку введення через вхід в паз 32 для утримання ЛІНІЙ Це є звичайним методом з'єднання, так як звичайно КІНЦІ ЛІНІЙ, що вводяться в з'єднуючий блок, не можливо ввести в паз 32, як вводять голку Це пов'язано з сі, які розташовані на ВІДПОВІДНИХ ОПОЗИТНИХ боках входу і сходяться один з одним, визначаючи вхід, що звужується в напрямку паза для утримання лінії, і які утворюють між собою проміжок, визначаючи вхідний кут від приблизно 18° до 22°, при цьому вхідна направляюча разом з центральною повздовжньою віссю канала для детонатора визначає кут протидії затискного елемента, що дорівнює від приблизно 115° до 120° Ще один аспект в тому, що з'єднуючий блок має вхідний проміжок між вхідною направляючою і вхідним схилом, який змінюється у напрямку поперек ширини входу Наприклад, цей проміжок може зменшуватися по ширині входу в протилежних напрямках всередину від боків з'єднуючого блока до точки, де вхідний проміжок є мінімальним, переважно, вхідний проміжок є мінімальним і приблизно симетричним на боковому центрі входу Ще одна ВІДМІННІСТЬ в тому, що з'єднуючий блок має проміжок паза визначений між затискним елементом і корпусом, який змінюється у напрямку поперек блока по ширині паза Наприклад, проміжок паза може зменшуватися по ширині паза в протилежних напрямках всередину від протилежних бокових боків з'єднуючого блока до точки, де проміжок паза є мінімальним, переважно, проміжок паза є мінімальним і приблизно симетричним на боковому центрі паза Ще одна ВІДМІННІСТЬ в тому, що з'єднуючий блок має детонатор з вихідним кінцем, наприклад, детонатор сповільненої дії, і що детонатор розташований в каналі для детонатора так, що його вихідний кінець знаходиться на КІНЦІ ДЛЯ передачі сигналу корпусу Ще одна ВІДМІННІСТЬ в тому, що з'єднуючий блок додатково має одну чи більше порожнин для зменшення напруги, що утворені на ближньому КІНЦІ затискного елемента Ще одна ВІДМІННІСТЬ в тому, що з'єднуючий блок має на вході на корпусі вхідний схил з плоскою сходинкою, розташованою на відкритому КІНЦІ паза для утримання ЛІНІЙ Ще одна ВІДМІННІСТЬ в тому, що паз для утримання ЛІНІЙ має аркоподібну форму, розміри і конфігурацію для зміщення в пазу ЛІНІЙ ДЛЯ передачі сигналів, що сумісні з каналом, від розрядного кінця каналу, що дозволяє зміщення ЛІНІЙ, ЩО суміжні зміщеним ЛІНІЯМ, ближче до розрядного кінця тим, що КІНЦІ ЛІНІЙ, що вводяться, дуже віддалені і/чи нерухомі, і/чи приєднані до іншого з'єднуючого блока чи іншого пристрою Фіг 1 - перспективний вигляд з'єднуючого блоку у ВІДПОВІДНОСТІ з переважним втіленням, фіг 2 - боковий вигляд з'єднуючого блока на фіг 1, ф і г 2 А - частковий переріз по лінії 2А-2А на фіг 2, ф і г 2 В - частковий переріз по лінії 2В-2В на фіг 2, фіг 2В-1 - збільшена версія ф і г 2 В , де показаний схематично вибуховий конус, ф і г 2 С - частковий переріз по лінії 2С-2С на фіг 2, ф і г 2 О - збільшений вигляд лівої частини з'єднуючого блока на фіг 2, де показана численність ЛІНІЙ для передачі сигналів, що утримуються в ньому, фіг 2D-1 - збільшена версія фіг2О, де показаний схематично вибуховий конус, ф і г 2 Е - перспективний вигляд по лінії 2Е-2Е на фіг 1, фіг 2F - частковий перспективний вигляд кінця для передачі сигналів з'єднуючого блока на фіг 1, фіг 2G - вигляд, подібний до вигляду на фіг 2В, але іншого втілення, фіг 3 - частковий переріз по вертикальній площині, що проходить через центральну повздовжню вісь з'єднуючого блока на фіг 2, фіг 4 - частковий, схематичний боковий вигляд лівого боку частини з'єднуючого блока на фіг 2 з ЛІНІЄЮ для передачі сигналів, яка показана на вході паза для утримання лінії, фіг 5 - схематичний перспективний вигляд (з частковим виривом для більшої виразливості) частини з'єднуючого блока на фіг 4, фіг 6 - частковий вигляд зверху на кінець для передачі сигналів першого відомого з'єднуючого блока на фіг 4, ф і г б А - поперечний переріз по лінії А-А на фіг 6, фіг 7 - частковий поперечний переріз вздовж повздовжньої осі другого відомого з'єднуючого блока, і фіг 8 - діаграма, яку використовують для демонстрації конструктивних параметрів балки постійної напруги, що використовують при проектуванні затискних елементів з'єднуючих блоків На фіг 1 показаний з'єднуючий блок 10, який має корпус 12 з кінцем 12а для передачі сигналів і замковим кінцем 12Ь Канал 14 для детонатора (фіг 1, 2 і 5) має гексагональний поперечний пере 12 11 61896 різ, проходить скрізь корпус 12 і має розміри і конотвір (не показаний) на своєму КІНЦІ, ЯКИЙ ОХОПЛЮфігурацію для введення в нього детонатора 16 ЄТЬСЯ в проході 24, при цьому отвір має конфігура(фігЗ) Канал 14 для детонатора має повздовжню цію, що забезпечує пару ніжок замкового елемента центральну вісь L-L (фіг 1, 2), яка (фіг 2) лежить на 26, які простягуються з проміжком, коли вони пролінії перерізу 2В-2В Детонатор 16 є звичайної ходять над складкою 16с і які замикаються разом конструкції і має закритий вихідний кінець 16а і знову для фіксованого зчеплення замкового елепротилежний відкритий кінець 16Ь, який закривамента зі складкою 16с Така конфігурація замковоють звичайним методом, обтискуючи оболонку го елемента 26 детально показана у вищезгаданих (ненумеровану) детонатора навколо еластичної заявках втулки 18, тільки виступаючий кінець якої ми баЗ'єднуючий блок 10 має криволінійний затискчимо на фіг 3 Звичайно детонатор 16 має складку ний елемент ЗО для утримування лінії, який роз16с, що примикає до відкритого кінця 16Ь детонаташований на КІНЦІ 12а для передачі сигналів кортора Складка 16с закріплює втулку 18 і ЛІНІЮ 20 пусу 12 Затискний елемент ЗО об'єднаний з для передачі сигналів (відірвана на фігЗ) в детокорпусом 12 так, що між ними утворюється паз 32 наторі і ущільнює відкритий кінець 16Ь від зовнішдля утримання лінії, який має аркоподібний попенього середовища Детонатор 16 має вибуховий речний переріз і ширину поперек корпусу 12, тобто заряд 22 на своєму вихідному КІНЦІ 16а Як відомо, поперек повздовжньої осі L-L каналу 14 Ширина детонатор 16 звичайно має сповільнюючий шлейф паза 32 для утримання лінії визначається (тобто придатного піротехнічного матеріалу, що знаходорівнює) базовою шириною w затискного елемедиться між вибуховим зарядом 22 і ЛІНІЄЮ 20 для нта ЗО на ближньому його КІНЦІ ЗОЬ (фіг2А, 2В і передачі сигналу, щоб забезпечити заздалегідь 2G) Вхід 34 до паза 32 для утримання лінії (див визначений сповільнюючий період між одержанфіг 2D) утворюється між дальнім кінцем 30а затисням сигнала на детонаторі 16 через ЛІНІЮ 20 для кного елемента і піднятою частиною 36 на корпусі передачі сигналу і детонацією вибухового заряду 12, що примикає до дальнього кінця 30а затискно22 ЛІНІЯ 20 для передачі сигналу звичайно має го елемента ЗО Вхідна направляюча 34а утворена довжину від 2,4м до 61м (приблизно 8-200 футів) і на дальньому КІНЦІ 30а, а вхідний схил 34Ь утворевільним кінцем (кінцем, який протилежний кінцю, ний на ПІДНЯТІЙ частині 36 Вхідна направляюча з'єднаному з детонатором 16) може набути приєд34а і вхідний схил 34Ь розташовані протилежно нало вибухової машинки чи введена у високоенеродин до одного і сходяться один до одного в нагетичний детонатор (не показаний) для викориспрямку від входу 34 в паз 32 для утримання лінії, тання при ініціюванні детонації головного що визначає вхідний шлях, що сходиться, який вибухового заряду веде до пазу 32 для утримання лінії Проміжок (див фіг2О і 2Е) між вхідною направляючою 34а і Пристрій такого типу описаний в патенті США вхідним схилом 34Ь для бокового введення лінії 40 З 987 732, виданий 26 10 1976 Зрозуміло, що вічерез нього менше діаметра лінії для передачі льний кінець лінії 20 для передачі сигналу може сигналів, що використовуються із з'єднуючим блобути приєднаний іншим придатним способом і ком, тому потрібно трохи деформувати ЛІНІЮ ЧИ з'єднуючий блок на фіг 3 може бути використаний ВІДХИЛИТИ затискний елемент ЗО для забезпечення в будь-яких придатних вибухових системах, відовходу до пазу 32 Одразу після введення, затискмих фахівцю ний елемент ЗО повертається до свого початковоЗамковий кінець 12Ь має корпус з прохідним го положення, зменшуючи проміжок входу 34 і раотвором 24, який простягнутий поперек детонаційзом з плоскою сходинкою 35 (фіг 2 і 2F) ного каналу 14 і в якому з можливістю переміщензапобігають вихід назад лінії для передачі сигнаня змонтований аркоподібний замковий елемент лів 26 так, що його можливо зміщувати на одну сторону для відкриття каналу 14 для детонатора ЗамБлижній кінець ЗОЬ затискного елемента ЗО ковий елемент 26 може бути типу, що найбільш знаходиться на корпусі 12 на нижньому боці 12с, а повно розкритий в заявці США 08/249 522, поданої закінчується затискний елемент ЗО на дальньому 26 05 94, яка одночасно знаходиться на розгляді, КІНЦІ 30а, примикаючи до протилежного верхнього або в заявці, що є и частковим продовженням на боку 12d корпусу 12 Корпус 12 має перший бік 12е ім'я Томаса Цека і інших під назвою "З'єднуючий (фіг 1) і протилежний другий бік 12f (фіг 2А і 2В) блок, який має замковий засіб для фіксації детонаКонфігурація затискного елемента ЗО (фіг 2, тора" Детонатор 16 (фігЗ) встановлюють усере2D, 3 і 4) виконана такою, щоб розподіляти напрудині з'єднуючого блока 10 шляхом введення вихігу, що виникає при боковому введенні ЛІНІЙ ДЛЯ дного кінця 16а детонатора в канал 14 з боку передачі сигналів по суті рівномірно по довжині замкового кінця 12Ь блока (фіг 1) Потім детонатор затискного елемента Коли лінії для передачі, на16 проштовхують вперед через канал 14, поки виприклад, вибухові трубки, трубки для миттєвого хідний кінець 16а не доходить до фіксаторів 28а, згорання без вибуху чи подібні, вводяться збоку 28Ь (фіг 2В, 3 і 5 ) Детонатор 16 має такі розміри і через вхід 34, то, так як діаметри таких трубок біконфігурацію, що коли його вихідний кінець - 16а, льші за мінімальний проміжок на вході 34, потрібно розташований напроти фіксаторів 28а і 28Ь, то відхилити затискний елемент ЗО, щоб з силою складка 16с знаходиться на одній лінії з замковим ввести ЛІНІЮ в паз 32 Таке відхилення стає причиелементом 26, який потім переміщують вперед по ною напруги в усьому матеріалі затискного елемепроходу 24 праворуч (фіг 1) так, що замковий елента ЗО Завдяки описаній конструкції входу 34 і мент 26 зачеплює складку 16с, при цьому детоназатискного елемента ЗО ця напруга зменшується і тор 16 і замковий елемент 26 фіксуються на МІСЦІ В більш рівномірно розподіляється по довжині затиз'єднуючому блоці 10 Замковий елемент 26 має скного елемента ЗО в порівнянні з відомими коне 14 13 61896 трукціями так, що ПІКОВІ напруги зменшуються Це реакційної нагрузки, що перпендикулярна до МІНІзменшує силу, яка потрібна для введення навіть площини поперечного перерізу, А - величина МІНІпри екстремальних температурах, і зменшує імовіплощини поперечного перерізу, с - відстань від рність деформації чи пошкодження затискного нейтральної осі скривленого затискного елемента елемента навіть при дуже високих температурах до зовнішнього волокна на вогнутій поверхні затиОчікуваний рівень температур, при якому з'єднуюскного елемента, що є поверхнею, яка утворює чий блок можливо зберігати і використовувати, частину паза 32 для утримання лінії Kt - коефіцідорівнює приблизно від -40°F до +160°F єнт концентрації напруги для підрахунку вигину затискного елемента, М - момент згину, що діє на Конструювання затискного елемента ЗО згідно МІНІПЛОЩІ поперечного перерізу, утворений склавинаходу (на кресленнях показане лише одне втідовою реакційної нагрузки, що паралельна МІНІПлення) може бути здійснена на базі теорії балки лощині поперечного перерізу, і І - секційний мооднакової напруги Цю теорію звичайно викорисдуль затискного елемента товують при проектуванні грузових балок, які знаходяться під дією статичних нагрузок Що до проеМініплоща поперечного перерізу проходить ктування затискного елементу ЗО, то теорію через затискний елемент по лінії А-А (фіг 4), первикористовують для зменшення пікових напруг у пендикулярно ДО ЛІНИ t-t І t'-t', ЯКІ Є ЛІНІЯМИ ПЛОЩИН криволінійній частині, коли її відхиляють при даній що дотичні до контуру затискного елемента ЗО встановленій нагрузці ВІДПОВІДНО, конструкція (фіг 4) Мініплоща поперечного перерізу є площею затискного елемента ЗО подібна (принаймні для поперечного переріза площиною А-А сегмента з довжиною, що починається від ближКоефіцієнт концентрації напруги Kt для відпонього кінця ЗОЬ) до балки однакової напруги, товвідної кривизни легко визначити, користуючись щину якої оптимізують так, що при даній нагрузці роботами по механіці матеріалів Наприклад, ронапруга згину залишається однаковою по довжині бота "Stress Concentration Design Factors", R E балки Загальна ідея проілюстрована на фіг 8, де Peterson, published by John Wiley & Sons, Inc , New показана схема консольної балки 70, яка спираYork, London, Sydney Інші величини, що входять у ється одним кінцем на підпорку 72, при цьому наведену вище формулу для підрахунку напруги, площа поперечного перерізу балки 70 зменшуєтьвідому фахівцям, легко визначити з стандартної ся в напрямку від ближнього кінця 70Ь до дальньолітератури або розрахунками го кінця 70а При даній нагрузці, що прикладена до На фіг 4 проілюстроване визначення "товщиконсольної балки 70 напруга згину, що виникає, ни" затискного елемента (цей термін використовузалишається постійної величини по дожині балки ється в тексті і в формулі) Товщина затискного Це ілюструється формулою елемента ЗО в будь-якій точці по довжині є товщиною, що виміряна в площині будь-якого попереч(1)S= Мс/І, ного перерізу, тобто, виміряна вздовж площини Аде S - напруга від моменту згину М Момент А між ЛІНІЯМИ t-t і t'-t' У іншому прикладі товщина Т згину М підраховується за формулою (фіг 4) є товщиною, що виміряна в середній точці M=F(x), затискного елемента ЗО де F - сила, що прикладена до балки, а х - відстань між точкою прикладання сили F і точкою Як відомо, сила вибуху, яка ІНІЦІЮЄТЬСЯ вибуспирання консольної балки 70 на підпірку 72 (див ховим зарядом 22 (фіг 3) детонатора 16 може бути схему на фіг 8) Момент згину може бути підрахопримірно описана "вибуховим конусом", що вихований для будь-якого поперечного перерізу консодить від вибухового заряду 22 при ініціюванні його льної балки 70 на відстані х від точки прикладення На фіг 2В-1 і 2D-1 показані гіпотетичні вибухові нагрузки F конуси С, які не апроксимують дійсний вибуховий конус, а тільки є гіпотетичною геометричною карПостійна с/І є параметром, що залежить від тиною для визначення точок розташування по догеометрії поперечного перерізу балки Напруга вжині і ширині затискного елемента ЗО Для подазгину S буде однаковою при будь-якій величині F і льшого визначення рахують, що частина х, якщо вибрати ВІДПОВІДНИЙ геометричний паразатискного елемента ЗО від ближнього кінця ЗОЬ метр с/І його до середньої точки складає ближню секцію Затискний елемент згідно винаходу відтворе31 b (фіг2О) затискного елемента, а частина від ний скривленням гіпотетичної консольної балки 70 середньої точки до дальнього кінця його складає шляхом згину дальнього кінця 70а догори, залидальню секцію 31а (фіг2О) затискного елемента шаючи балку 70 у вертикальній площині, що проЗО Середня точка затискного елемента ЗО є точходить через и повздовжню вісь, тобто залишаючи кою його пересічення з продовженням повздовжповздовжню вісь балки 70 в площині паперу, на ньої осі L-L якому показана фіг 8 Здобута в результаті цього конструкція буде затискним елементом ЗО згідно Гіпотетичний вибуховий конус С слугує для винаходу з додатковою модифікацією у вигляді визначення проекції периферії вихідного кінця 16а додаткового придатку і вхідної направляючої на детонатора 16 (фіг 3) на площину 1-І (фіг 2В-1 і 2Dдальньому КІНЦІ 70а 1), яка проходить через розрядний кінець 14а (фіг 2F) каналу 14 перпендикулярно до повздовжЗастосувавши формулу (1) до скривленої ньої осі L-L каналу 14 Розрядний кінець каналу 14 конструкції затискного елемента ЗО будемо мати визначається як місце в каналі 14, на якому розформулу для підрахунку діючої напруги S a в затисташований кінець вихідного кінця 16а детонатора кному елементі ЗО 16 У наведеному втіленні внутрішня поверхня (3) Sa=Fn/A+Kt (Мс/І), фіксаторів 28а, 28Ь визначає розрядний кінець де S a - напруга в донній МІНІПЛОЩИНІ попереч14а, через який проходить площина 1І Поверхня ного перерізу затискного елемента, Fn - складова 16 15 61896 вибухового конуса С показана штрих-пунктирними має пару порожнин 38а, 38Ь для зменшення наЛІНІЯМИ (фіг 2В-1, 2D-1), що продовжуються назад пруги (фіг2А і 2D), утворених ВІДПОВІДНО на первід площини 1-І до вершини (не позначена) гіпотешому 12е і другому 12f боках (фіг2А) з'єднуючого тичного конуса С для більш ясної ілюстрації кута а блока 10 Ці порожнини допомагають зменшити при його вершині Реальна картина дії вибуху від напругу в площині високої напруги, що сприяє ініціювання вибухового заряду 22 буде відрізнятизбереженню рівнів напруги в затискному елементі ся (в більшу сторону) від гіпотетичного вибухового ЗО в межах достатньо вузького діапазону, тобто конуса С Незважаючи на це, гіпотетичний вибухознімаючи локалізацію рівнів високих напруг на вий конус є, як вказано вище, корисним для визнаближньому КІНЦІ затискного елемента ЗО Хоча чення особливих місць по довжині затискного показані порожнини трикутної форми, фахівцю елемента ЗО з точки зору пересічення дальньої зрозуміло, що можуть бути використані для більш секції 31а затискного елемента з гіпотетичним вирівномірного розподілу напруг і ІНШІ форми, такі як буховим конусом С при різних кутах а Кут а при круглі, квадратні чи ІНШІ циліндричні форми, або вершині конуса, як показано на фіг 2В-1 і 2D-1, порожнини, які повністю проходять скрізь корпус дорівнює 90° 12, з'єднуючи порожнини 38а і 38Ь Затискний елемент ЗО (фіг2В, 2D, 4) має розміри і конфігурацію, які забезпечують зменшення товщини від його ближнього кінця ЗОЬ принаймні до точки пересічення вибухового конуса, що має кут а=90° (див фіг 2В-1, 2D-1) Товщина затискного елемента ЗО вибирається достатньою, щоб бути ефективним екраном від шрапнелі, що виникає при ініціюванні детонатора 16, але не такою, що потребує надмірна сила для відхилення затискного елемента ЗО для бокового введення ЛІНІЙ передачі сигналів в паз 32 для їх утримання Затискний елемент ЗО має ширину, яка по суті дорівнює базовій ширині w (фіг2А, 2В і 2G), яка є шириною затискного елемента ЗО на його ближньому КІНЦІ Ширина вздовж затискного елемента ЗО від ближнього кінця ЗОЬ до дальнього кінця 30а повинна бути достатньою не тільки для надійного утримання ЛІНІЙ 40 передачі сигналів, але і для того, щоб затискний елемент був ефективним екраном від шрапнелі Ширина наведеної (див фіг 2В-1) конструкцій затискного елемента ЗО повинна бути достатньою для закриття, тобто блокування чи закриття, вибухового конуса С з встановленим кутом при вершині При такому визначенні можливо розрахувати як ширину затискного елемента ЗО, так і відстань від розрядного кінця каналу 14, по глибині паза 32 для утримання лінії Ширина затискного елемента ЗО (фіг 2В-1) повинна бути більшою ніж потрібно для закриття вибухового конуса С з кутом а при вершині, що дорівнює 90°,і достатньою, щоб закрити вибуховий конус з більшим кутом при вершині, наприклад, 100° чи більше Так як затискний елемент ЗО охоплює кут більш ніж 180° навколо розрядного кінця каналу 14 (фіг 2D-1), то довжина затискного елемента ЗО більша за необхідну для слугування екраном від шрапнелі Товщина затискного елемента ЗО (фіг 2D-1) у наведеному втіленні зменшується від ближнього кінця ЗОЬ до середньої точки затискного елемента ЗО Середня точка затискного елемента ЗО визначається пересіченням повздовжньої осі L-L з затискним елементом ЗО Від ЦІЄЇ середньої точки приблизно до місця пересічення затискного елемента з вибуховим конусом С, який має кут а при вершині приблизно 90°, товщина затискного елемента по суті однакова Від цієї точки до дальнього кінця 30а товщина затискного елемента ЗО змінюється і зростає, утворюючи дальній кінець 30а і вхідну направляючу 34а Ближній кінець ЗОЬ затискного елемента ЗО Кінцева стінка 32а визначає закритий кінець паза 32 для утримання ЛІНІЙ (фіг 2, 2А і 4), а внутрішній кінець вхідного схилу 34Ь визначає відкритий кінець 32Ь паза 32 для утримання ЛІНІЙ (фіг 2F) Кінцева стінка 32а в плані має шевронну форму (фіг2А) для утворення в поперечному перерізі вершину 32а' на боковому центрі детонаційного каналу 14 В описі і формулі термін "боковий центр" з'єднуючого блока 10 чи будь-якого елемента чи частини його означає центральну частину з'єднуючого блока, розташованого горизонтально, яка визначена в вертикальній площині, що проходить через блок і пересікає центральну повздовжню вісь L-L детонаційного каналу 14 Наприклад (фиг 1), якщо припустити, що з'єднуючий блок 10 розташований горизонтально і нижнім боком 12с (фіг 2) повернутий донизу, то боковий центр з'єднуючого блока 10 буде визначатися вертикальною площиною, що проходить через центральну повздовжню вісь L-L Пересічення уявної площини зі з'єднуючим блоком 10 показане на фіг 1 штрихпунктирною ЛІНІЄЮ Вершина 32а' кінцевої стінки 32а, як бачимо, розташована на боковому центрі і поступово відхиляється від вершини 32а' у напрямку замкового кінця 12Ь Фіксатори 28а і 28Ь мають ЗОВНІШНІ поверхні 28а' і 28Ь' (фіг 2, 2В, 2С, 2G, і 3), які звернуті до паза 32 для утримання ЛІНІЙ І закруглені по контуру, але не відхилені дозаду в напрямку замкового кінця 12Ь, відносно повздовжньої центральної осі детонаційного каналу 14 у боки 12е і 12f корпуса 12 Але в іншому втіленні таке відхилення дозаду може бути по всій довжині паза 32 для утримання ЛІНІЙ, а не тільки частково, (див фіг2В) Нафіг2С показаний такий варіант із відхиленням Конфігурація з відхиленням дозаду (фіг2А, 2G) забезпечує мінімальний проміжок в пазу 32 вздовж бокового центра його Цей мінімальний проміжок звичайно трохи менший діаметра ЛІНІЙ ДЛЯ передачі сигналу, що вводять в паз 32, для стиснення ЛІНІЙ і надійного утримання від витягуванні вздовж бокового центра паза 32, тобто надійного утримання в центрі на вихідному КІНЦІ 16а детонатора 16 При цій конструкції проміжок для ЛІНІЙ 40 для передачі сигналу, що утримуються в пазу 32, є більшими в місцях паза 32, які є ближче до протилежних боків 12е і 12f з'єднуючого блока 10 Такий проміжок паза 32, що зростає від бокового центра до боків 12е і 12f, зменшує фрикційний опір ЛІНІЙ 40 для передачі сигналів, коли їх вводять збоку в паз 32 для утримання ЛІНІЙ, ЩО знижує силу, необ 18 17 61896 хідну для введення ЛІНІЙ 40, і знижує напругу в мати вхід, що має робочий шлях довжиною від затискному елементі ЗО Крім того, підвищений приблизно 4,6 до 12 3мм (0,18 до 0, 48 дюймів) проміжок паза 32 в місцях за межами бокового Конструкція входу 34, вхідної направляючої 34а і центра, наприклад, на кінцевій СТІНЦІ 32а закритого вхідного схилу 34Ь ВІДПОВІДНО ДО винаходу забезкінця паза 32 (фіг 2), дозволяє утримуваним ЛІНІЯМ печує уникнення чи зменшення високих пікових 40 деяку свободу для згину дугою, що полегшує сил для бокового введення ЛІНІЙ 40 для передачі введення останньої лінії чи трубки (наприклад, сигналів в паз 32 для утримання ЛІНІЙ трубки 40/6 на qbir2D), яка останньою заповнює Реакційний кут В з'єднуючого елемента вибипаз 32 і повинна бути "втиснута" після попередньо рають таким, щоб сила, прикладена до вхідної введених трубок направляючої 34а, діяла взагалі перпендикулярно до теоретичної "петлі", навколо якої гнеться затисНа qbir2D показаний паз 32, заповнений по кний елемент ЗО для його відхилення і пропущенможливості шістьма ЛІНІЯМИ 40, які мають підноменя лінії 40 до пазу 32 Це підвищує ефективність ри від 1 до 6 ВІДПОВІДНО, що показують їх положенсили для відкриття затискного елемента ЗО і зменя в пазу і порядок, в якому їх вводили через вхід ншує ПІКОВІ напруги в ньому 34 На фіг 5 показані ЛІНІЯ 40/1 в пазу 32 на закритому його КІНЦІ і ЛІНІЯ 40/2 при боковому введенні в В наведеному втіленні вхідна направляюча паз 32 через вхід 34 (фіг 2D) 34а і вхідний схил 34Ь мають дугоподібні контури (див фіг2Е) і мінімальний проміжок 34с між ними Закруглений контур ЗОВНІШНІХ поверхонь 28а' і знаходиться по центру з'єднуючого блока 10, так 28Ь' фіксаторів 28а і 28Ь (див фіг 2F і 4) полегшущо фрикційний опір при боковому введенні ЛІНІЙ ють плавне бокове введення ЛІНІЙ 40/1-40/5 40 зменшується, а сили, прикладені до вхідного (фіг2О) в паз 32 Крім того, закруглений контур схилу 34Ь і вхідної направляючої 34а при боковозміщує лінії 40/3 і 40/4 від вихідного кінця 16а дему введенні ЛІНІЙ 40, діють по суті тільки в вертитонатора 16 і таким чином дозволяє ЛІНІЯМ 40/2 і кальній центральній площині, яка проходить через 40/5 розташуватися ближче до центральної поповздовжню центральну ЛІНІЮ L-L детонаційного вздовжньої осі L-L детонатора 16, тобто ближче до канала 14 (і з'єднуючого блока 10) площини максимальної вибухової сили, яка генерована детонацією вибухового заряда 22 (фіг 3), Вхідний СХИЛ 34Ь (фіг 2F), утворений на ПІДНЯщо знаходиться на вихідному КІНЦІ 16а Це підвиТІЙ частині 36, має невелику, прямокутну, плоску щує надійність ініціювання сигналу в ЛІНІЯХ 40/2 і сходинку 35 біля кінця вхідного схилу 34Ь Плоска 40/5 в положеннях 2 і 5, не зменшуючи ініціювання сходинка 35 забезпечує позитивний ефект, збільЛІНІЙ 40/3 і 40/4 в положеннях 3 і 4, так як останні, шуючи силу, потрібну для витягування лінії 40 для незважаючи на невелике зміщення від вибухового передачі сигналу, яка утримується в пазу 32, з заряду 22, є все ж таки у напрямку лінії його вогпазу Таким чином, незважаючи на відносно малі ню сили, потрібні для бокового введення лінії 40 в паз 32, необхідна достатньо висока сила витягування, На фіг 4 показані кути, виміряні в вертикальній що дозволяє запобігти випадкового витягування центральній площині, що проходить через повздоутримуваних ЛІНІЙ ДЛЯ передачі сигналу Витягувжню центральну вісь L-L детонаційного каналу 14 вання ЛІНІЙ буде мати згубний ефект, виводячи (і з'єднуючого блока 10), тобто в площині паперу одну з ЛІНІЙ 40 з контакту в сигнально передаючона якому наведена фіг 4 (На фіг 4 відсутня попему діапазоні з детонатором 16 речна штриховка Кінець 12а для передачі сигналів і затискний елемент ЗО з'єднуючого блока 10 На фіг 6 і 6А показані часткові вигляди кінця наведені в контурі замість поперечного перерізу) 44а для передачі сигналу корпусу 44 першого віКут А входу утворений між вхідною направляючою домого з'єднуючого блока 42 З'єднуючий блок 42 34а і вхідним схилом 34Ь Кут А вибраний таким, має затискний елемент 46, який з'єднаний з кінцем що забезпечує оптимальні механічні переваги при корпусу 44 за допомогою сегмента чи шийки 48, силовому відкритті затискного елемента ЗО бокощо пружньо деформується Паз 50 для утримання вим введенням лінії 40 скрізь нього Бажано, щоб лінії 50 утворений між затискним елементом 46 і вхідний кут А був достатньо малим, щоб робочий корпусом 44 Відкритий, канавоподібний канал 52, шлях для бокового введення лінії 40, тобто відутворений в корпусі, має затискний засіб (не покастань, яку ЛІНІЯ 40 проходить у контакті викликаюзаний) для утримання детонатора в каналі 52 з чи сили на ВХІДНІЙ направляючій 34а і вхідному вихідним кінцем, що розташований примкненим до схилі 34Ь, був достатньо довгим, для того, щоб паза 50 для утримання лінії ВХІДНІ СХИЛИ 54а, 54Ь і робота, яка потрібна для силового відкриття затиВХІДНІ направляючі 56а, 56Ь утворюють вхід до скного елемента ЗО, достатнього для введення пазу 50 для бокового введення в нього ЛІНІЙ ДЛЯ лінії 40 в паз 32, була розподілена на робочому передачі сигналів, наприклад, ударних трубок (не шляху для зменшення пікової нагрузки В наведепоказаних на фіг 6 чи 6А) ному втіленні придатний вхідний кут дорівнює 20°, На фіг 7 показаний частковий вигляд кінця 60а а взагалі цей кут буде переважно від приблизно корпуса 60 другого відомого з'єднуючого блока 58 18° до приблизно 22° Переважно, довжина робоЗ'єднуючий блок 58 має затискний елемент 62, чого шляха переміщення лінії 40, тобто переміякий розташований з проміжком від корпуса 60 і щення, при якому виникає сила на ВХІДНІЙ направутворює між ними паз 64 для утримання ЛІНІЙ Заляючій 34а і вхідному схилі 34Ь, буде дорівнювати тискний елемент 62 має ближній кінець 62а, на від приблизно 1,5 до 4 діаметрів лінії 40 Наприякому знаходиться вхідна направляюча 66а Вхідклад, з'єднуючий блок для використання з ударний схил 66Ь розташований на корпусі 60 опозитно ною трубкою звичайних розмірів, яка має ЗОВНІШдо вхідної направляючої, утворюючи вхід до паза НІЙ діаметр приблизно 3,05мм (0,120 дюймів) може 64 для утримання ЛІНІЙ Канал 68 утворений в кор 19 61896 пусі 60 Були виконані підрахунки сил, необхідних для бокового введення ЛІНІЙ в пази двох відомих з'єднуючих блоків на фіг 6, 6А ("порівняльний блок А") і на фіг 7 ("порівняльний блок В") і втілення згідно 20 винаходу на фіг 1-5 ("блок на фіг 2") Підрахунки були виконані для з'єднуючих блоків, які мають особливості і конфігурації, що показані ВІДПОВІДНО на фіг 2, 6/6А і 7 Результати підрахунків наведені в таблиці Таблиця З'єднуючий блок Порівняльний блок А (фіг 6, 6А) Порівняльний блок В (фіг 7) Блок на фіг 2 (фіг 1-5) КІЛЬКІСТЬ трубок 4 6 6 і и В н и '(кП 23,6 46,9 27,3 М н iaj (см/см) 0,130 0,063 0,047 (1) КІЛЬКІСТЬ ударних трубок стандартних розмірів, які мають номінальний ЗОВНІШНІЙ діаметр 3,05мм (0,120 дюймів) (2) Відхиляюча нагрузка - сила, потрібна для відхилення затискного елемента 0,120 дюймів (3,05мм) в напрямку відкриття, у кГ (3) Максимальна напруга - максимальна напруга в затискному елементі від дії відхиляючої нагрузки Дані, наведені в таблиці, підраховані ВІДПОВІДНО до конструкцій порівняльного блока А, порівняльного блока В і блока на фіг 2 згідно винаходу, які виконані з матеріалів, що мають однакові властивості, тобто всі три блока виконані з однакового термопластичного матеріалу Крім того при підрахунках припускалося, що ширина w ( ф і г 2 В і 2G) кожного з трьох затискних елементів однакова, а товщина Т (фіг 4) затискних елементів порівняльного блока В і блока на фіг 2 згідно винаходу в середніх точках ( в точках, де повздовжня вісь детонаційного каналу пересікає затискний елемент) дорівнює 5,283мм (0, 208 дюйма) Товщина Т (фіг 4) порівняльного блока А не врахована при підрахунках, так як порівняльний блок А згинають по суті повністю на його шийці 48, так що по суті всі напруги згину локалізуються в шийці 48 ВІДПОВІДНО, товщина затискного елемента 46 порівняльного блока А в середній точці не враховується при підрахунках відхиляючої нагрузки і максимальної напруги, що наведені в таблиці Підрахунки базувалися на тому, що шийка 46 має ширину (фіг 6) 6,35мм (0,25 дюймів) І глибину (фігбА) 6,35мм (0,25 дюймів) Силове відхилення затискних елементів в порівняльних блоках А і В і в блоці на фіг 2, що достатнє для відкриття входу з проміжком, що дорівнює 3,05мм (0,120 дюймів) на вході ( наприклад, на вході 34 на ф і г З ) , підраховують в напрямку вздовж площини (Р-Р на фіг2Е), яка перпендикулярна до входу 34 у мінімальному його проміжку 34с В наведеному втіленні площина Р-Р є вертикальною площиною, яка перетинає повздовжню вісь з'єднуючого блока, визначаючи його "боковий центр" З таблиці ми бачимо, що сила, яка потрібна для відкриття затискного засобу до досягнення величини відхилення 3,05мм (0,120 дюйма), дорівнює 23,6кГ для порівняльного блока А, 46,9кГ для порівняльного блока В і 27,ЗкГ для блока на фіг 2 Хоча порівняльний блок А потребує трохи меншої відкриваючої сили для досягнення потрібного відхилення, він має значно вищу максимальну напругу ніж порівняльний блок В або блок на фіг 2 Висока максимальна напруга у порівняльному блоці А виникає завдяки його вузькій шийці (48 на фіг 6), в якій сконцентровані ВІДХИЛЯЮЧІ напруги Так як в порівняльному блоці А більш високі максимальні напруги в порівнянні з блоком на фіг 2, зрозуміло, що останній має більшу спроможність витримувати більші відхилення чи експлуатуватися при більш високих температурних умовах ніж порівняльний блок А Хоча максимальна напруга в порівняльному блоці В є значно кращою ніж в порівняльному блоці А, вона все ж таки вище ніж у блоці на фіг 2 Крім того, максимальна напруга в порівняльному блоці В є в 1,34 рази більше максимальної напруги блока на фіг 2, а відхиляюча нагрузка, потрібна для утворення 3,05мм відхилення в порівняльному блоці В, в 1,72 рази вище ніж потрібна в блоці на фіг 2 Якщо потрібно зменшити відхиляючу нагрузку в порівняльному блоці В до рівня нагрузки блока на фіг 2, то товщину екрана порівняльного блока В потрібно зменшити від 5,588мм (0,220 дюймів) ДО приблизно 3 912мм (0,154 дюймів) (Цей підрахунок базується на тому факті, що згинна жорсткість з'єднуючого елемента буде змінюватися в третій ступені від товщини Т) Для порівняння блок на фіг 2 має товщину екрана приблизно 5,283мм (0,208 дюймів) Незважаючи на те, що винахід проілюстрований переважним втіленням його, зрозуміло, що спеціаліст може відтворювати і ІНШІ конструкції з'єднуючих блоків, на виходячи за межі об'єму винаходу Винахід включає всі ІНШІ ПО суті еквівалентні рішення в границях формули 21 22 61896 Фіг.1 ігь ФІГ.2В 32а! 23 24 61896 JOa 28a ФІГ.2С 0ir.2D 25 26 61896 34b 35 28й 34c 38a. ФРІЦ ФІГ.2Е 61896 27 32a Фїг.З 28 29 ЗО 61896 54а 42 56а 44 54а. 56а ФІг.6 6А Фїг.бА '42 54Ь 61896 31 32 Підписне Тираж39 прим Фіг .8 Комп'ютерна верстка А Крулевський Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
