Спосіб експлуатації мереж зв’язку та мережа зв’язку

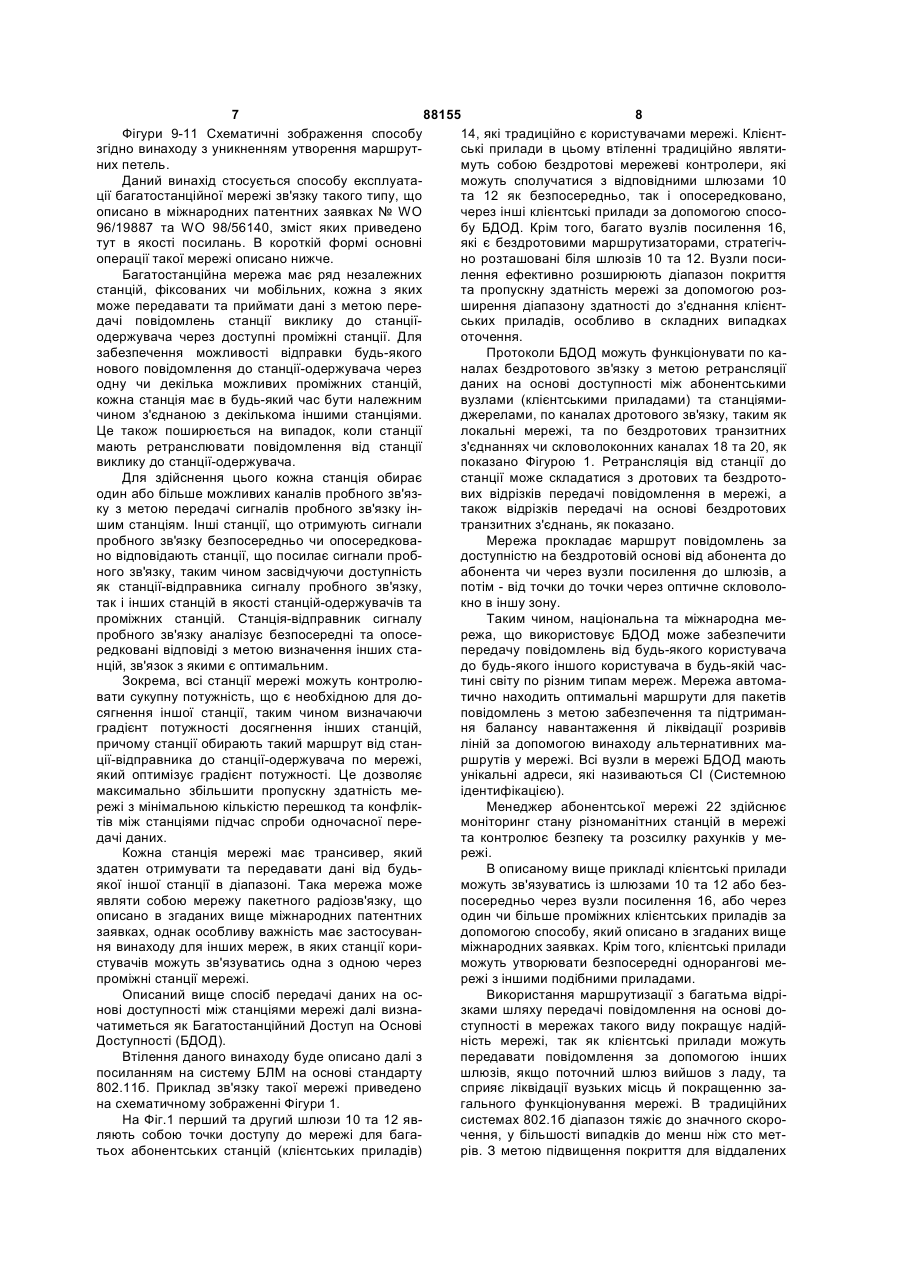

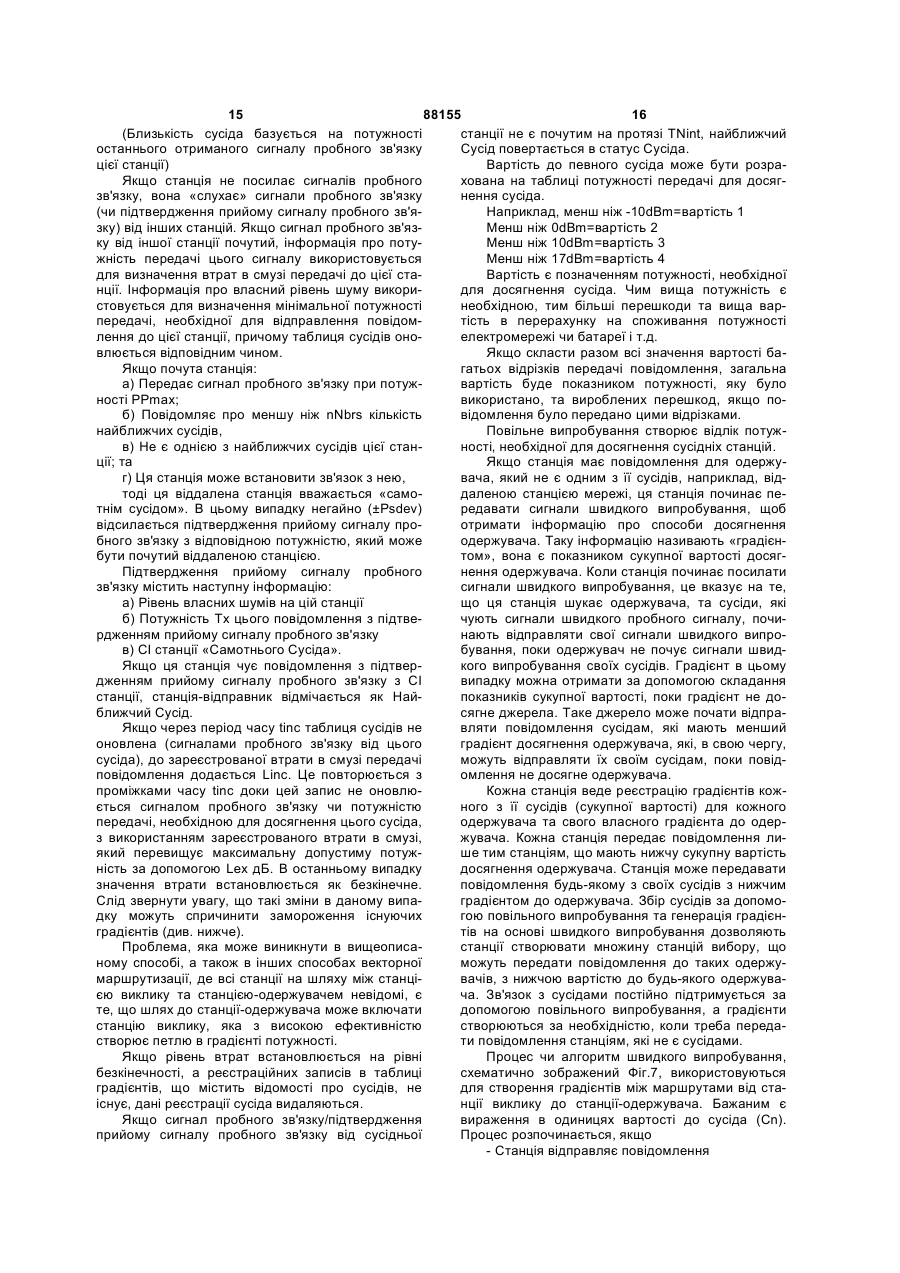

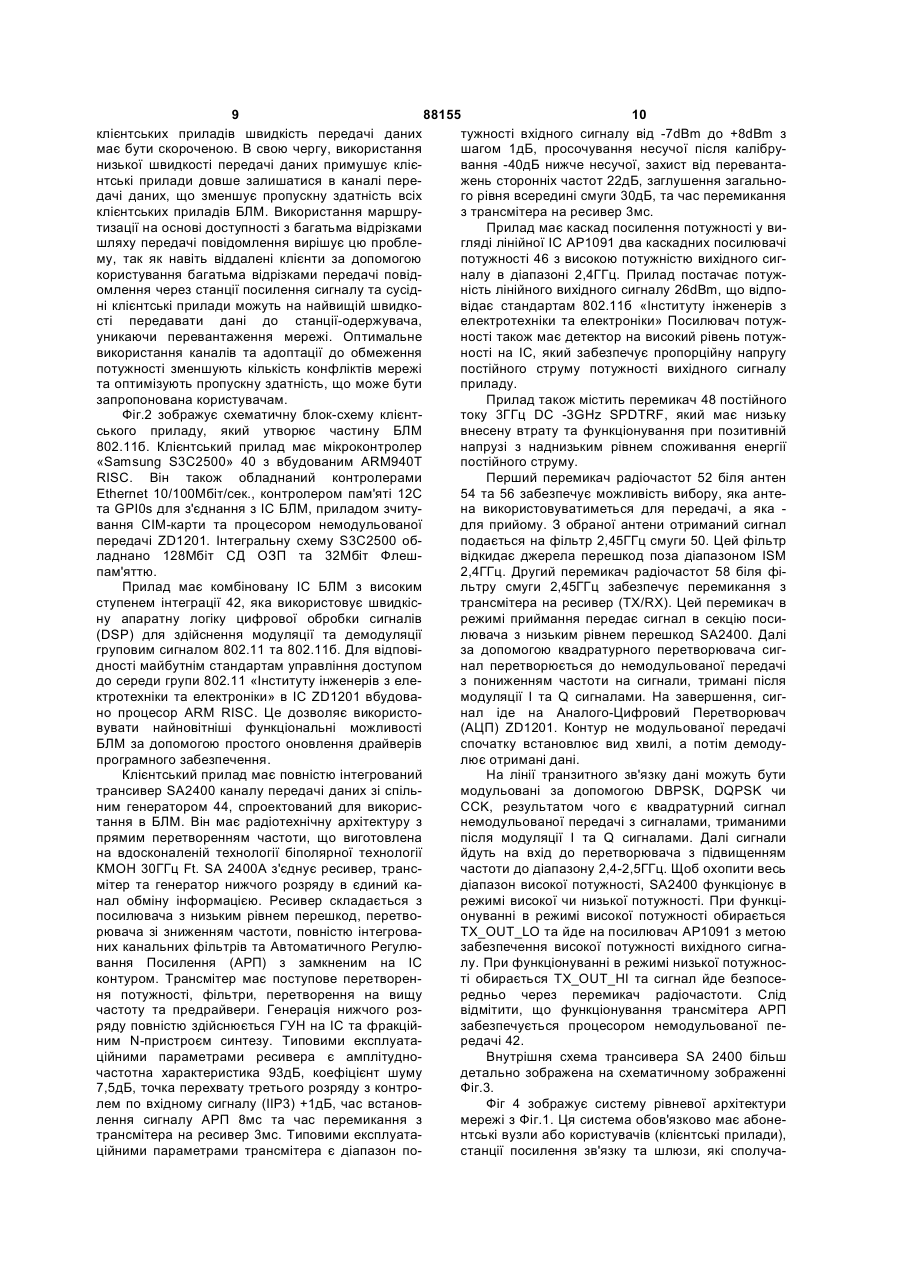

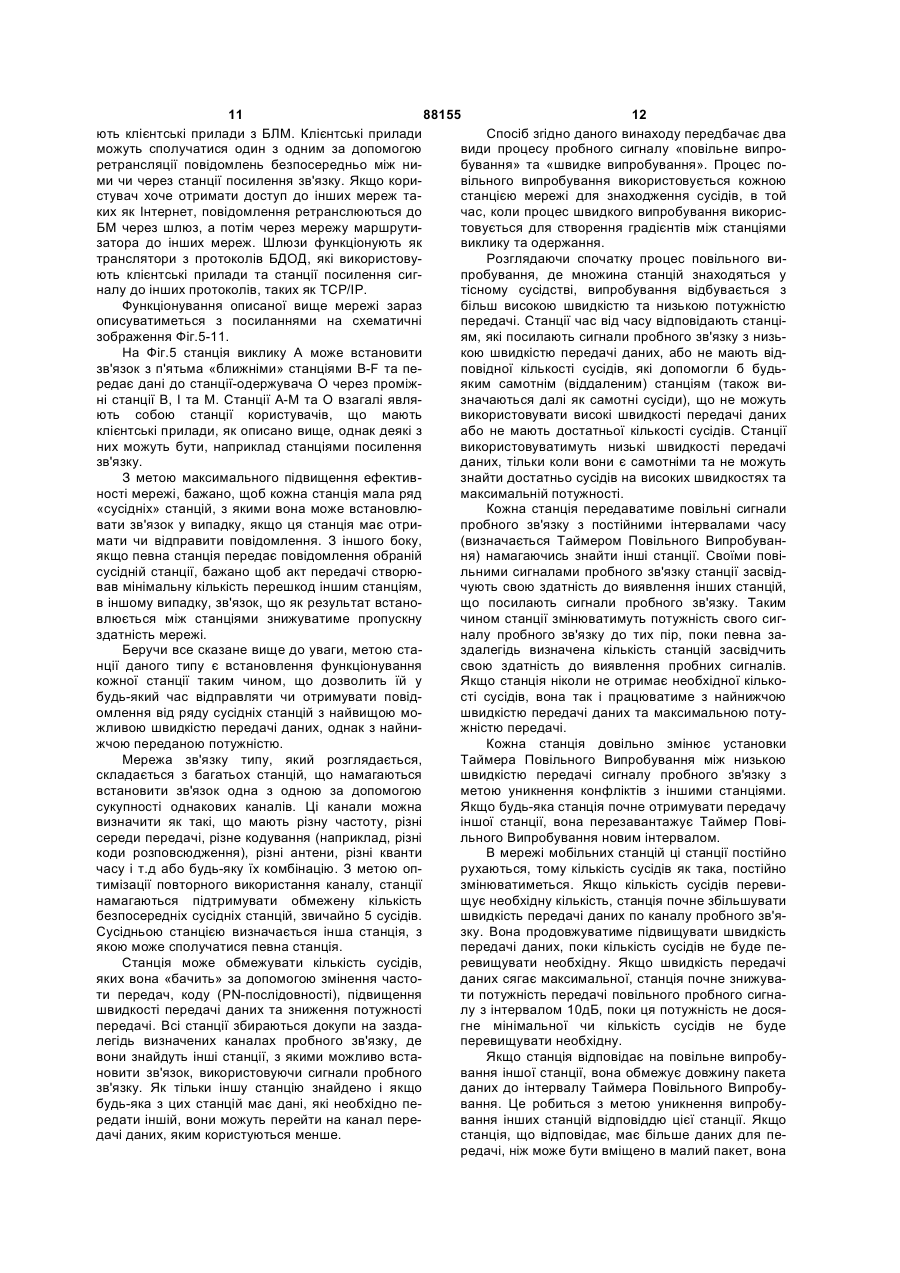

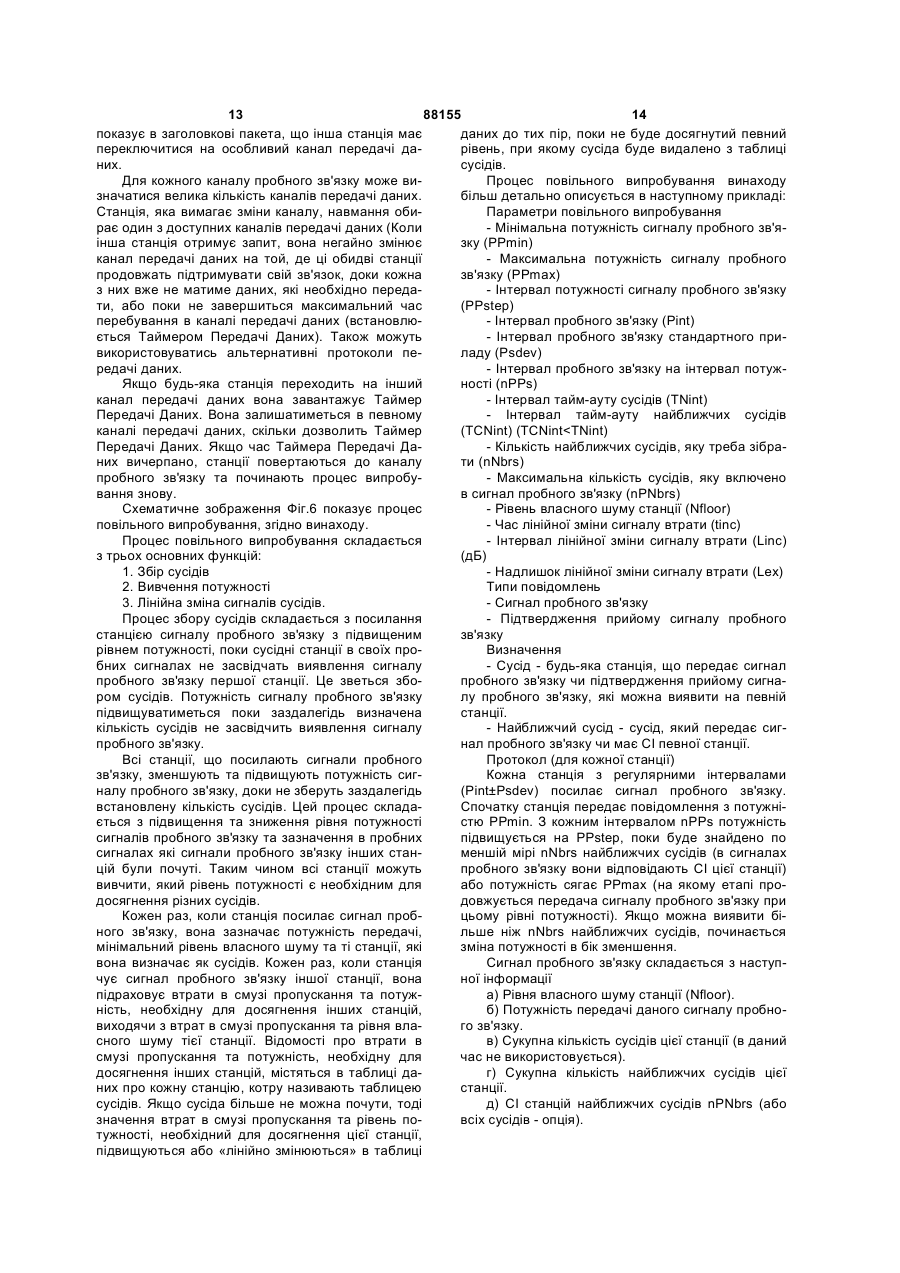

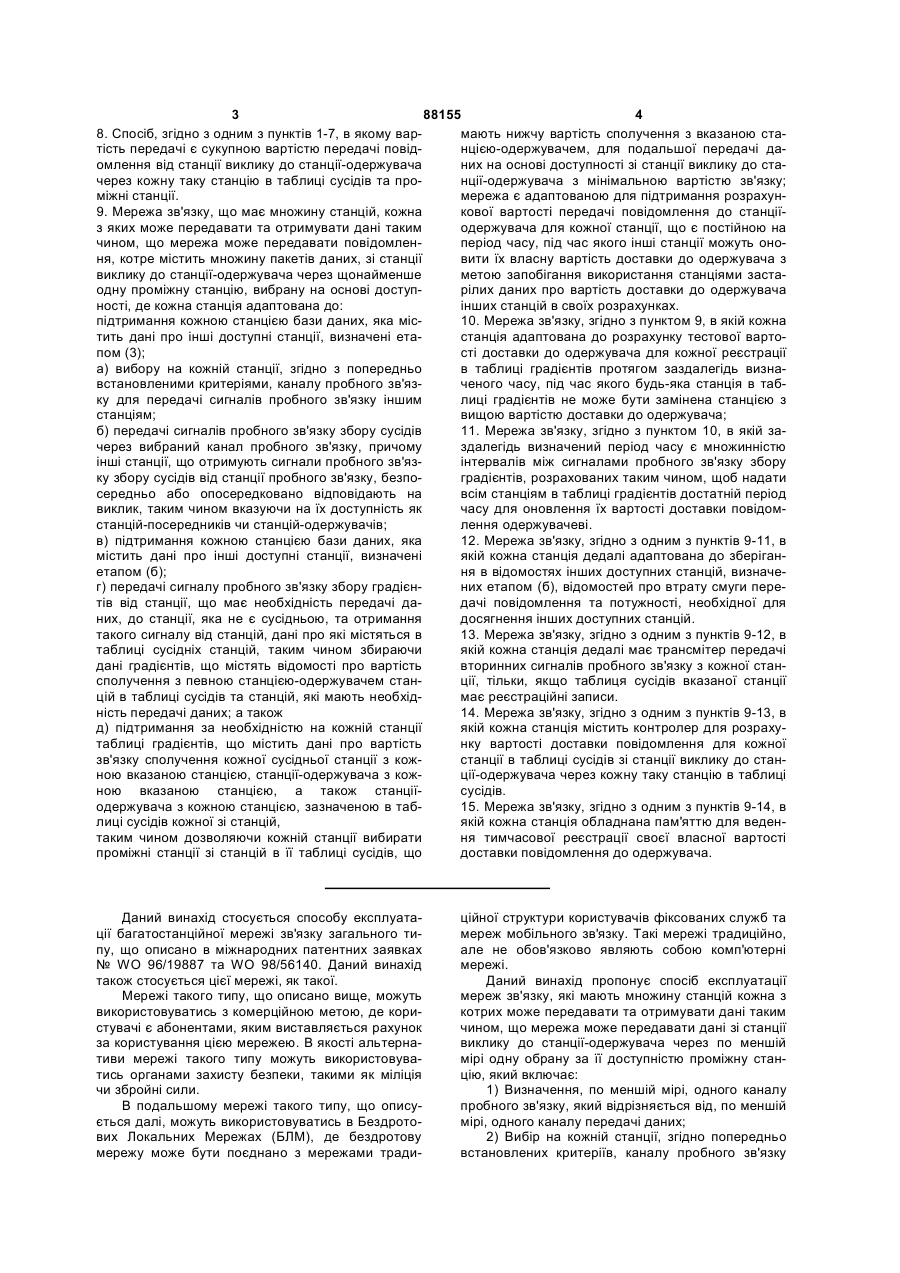

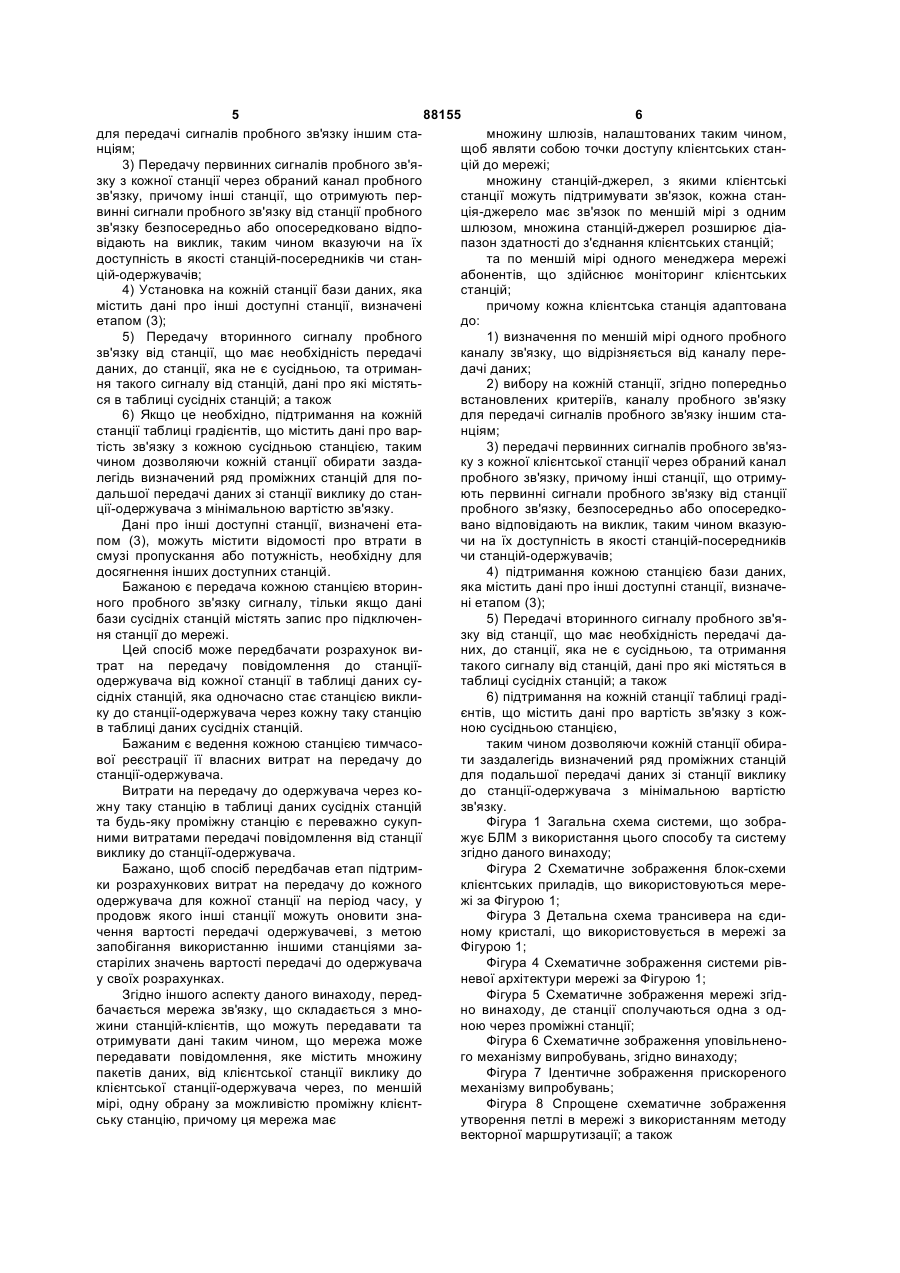

1. Спосіб експлуатації мереж зв'язку, які мають множину станцій, кожна з котрих може передавати та отримувати дані таким чином, що мережа може передавати дані зі станції виклику до станції-одержувача через щонайменше одну вибрану за її доступністю проміжну станцію, який включає: а) вибір на кожній станції, згідно з попередньо встановленими критеріями, каналу пробного зв'язку для передачі сигналів пробного зв'язку іншим станціям; б) передачу з кожної станції сигналу пробного зв'язку збору сусідів по вибраному каналу пробного зв'язку, інші станції, котрі отримують сигнали пробного зв'язку збору сусідів зі станції встановлення пробного зв'язку та відповідають безпосередньо чи опосередковано з метою зазначення станції встановлення пробного зв'язку своєї доступності як станцій-одержувачів чи проміжних станцій; в) підтримання на кожній станції бази даних, яка містить дані про інші доступні станції, визначені етапом (б); г) передачу зі станції, якій необхідно відправити дані на станцію-одержувача, сигналів пробного зв'язку градієнтів збору та отримання сигналів пробного зв'язку градієнтів збору від станцій в таблиці сусідів, збираючи, таким чином, дані градієнтів із зазначенням вартості сполучуваності до вказаної станції-одержувача зі станцій в таблиці сусідів та зі станції, яка має передати дані до станції-одержувача; а також, д) якщо це необхідно, підтримання на кожній станції таблиці градієнтів, що містить дані про вартість зв'язку з кожною сусідньою станцією, таким чином дозволяючи кожній станції вибирати заздалегідь 2 (19) 1 3 88155 4 8. Спосіб, згідно з одним з пунктів 1-7, в якому вармають нижчу вартість сполучення з вказаною статість передачі є сукупною вартістю передачі повіднцією-одержувачем, для подальшої передачі даомлення від станції виклику до станції-одержувача них на основі доступності зі станції виклику до стачерез кожну таку станцію в таблиці сусідів та пронції-одержувача з мінімальною вартістю зв'язку; міжні станції. мережа є адаптованою для підтримання розрахун9. Мережа зв'язку, що має множину станцій, кожна кової вартості передачі повідомлення до станціїз яких може передавати та отримувати дані таким одержувача для кожної станції, що є постійною на чином, що мережа може передавати повідомленперіод часу, під час якого інші станції можуть ононя, котре містить множину пакетів даних, зі станції вити їх власну вартість доставки до одержувача з виклику до станції-одержувача через щонайменше метою запобігання використання станціями застаодну проміжну станцію, вибрану на основі доступрілих даних про вартість доставки до одержувача ності, де кожна станція адаптована до: інших станцій в своїх розрахунках. підтримання кожною станцією бази даних, яка міс10. Мережа зв'язку, згідно з пунктом 9, в якій кожна тить дані про інші доступні станції, визначені етастанція адаптована до розрахунку тестової вартопом (3); сті доставки до одержувача для кожної реєстрації а) вибору на кожній станції, згідно з попередньо в таблиці градієнтів протягом заздалегідь визнавстановленими критеріями, каналу пробного зв'язченого часу, під час якого будь-яка станція в табку для передачі сигналів пробного зв'язку іншим лиці градієнтів не може бути замінена станцією з станціям; вищою вартістю доставки до одержувача; б) передачі сигналів пробного зв'язку збору сусідів 11. Мережа зв'язку, згідно з пунктом 10, в якій зачерез вибраний канал пробного зв'язку, причому здалегідь визначений період часу є множинністю інші станції, що отримують сигнали пробного зв'язінтервалів між сигналами пробного зв'язку збору ку збору сусідів від станції пробного зв'язку, безпоградієнтів, розрахованих таким чином, щоб надати середньо або опосередковано відповідають на всім станціям в таблиці градієнтів достатній період виклик, таким чином вказуючи на їх доступність як часу для оновлення їх вартості доставки повідомстанцій-посередників чи станцій-одержувачів; лення одержувачеві. в) підтримання кожною станцією бази даних, яка 12. Мережа зв'язку, згідно з одним з пунктів 9-11, в містить дані про інші доступні станції, визначені якій кожна станція дедалі адаптована до зберіганетапом (б); ня в відомостях інших доступних станцій, визначег) передачі сигналу пробного зв'язку збору градієнних етапом (б), відомостей про втрату смуги перетів від станції, що має необхідність передачі дадачі повідомлення та потужності, необхідної для них, до станції, яка не є сусідньою, та отримання досягнення інших доступних станцій. такого сигналу від станцій,дані про які містяться в 13. Мережа зв'язку, згідно з одним з пунктів 9-12, в таблиці сусідніх станцій, таким чином збираючи якій кожна станція дедалі має трансмітер передачі дані градієнтів, що містять відомості про вартість вторинних сигналів пробного зв'язку з кожної стансполучення з певною станцією-одержувачем станції, тільки, якщо таблиця сусідів вказаної станції цій в таблиці сусідів та станцій, які мають необхідмає реєстраційні записи. ність передачі даних; а також 14. Мережа зв'язку, згідно з одним з пунктів 9-13, в д) підтримання за необхідністю на кожній станції якій кожна станція містить контролер для розрахутаблиці градієнтів, що містить дані про вартість нку вартості доставки повідомлення для кожної зв'язку сполучення кожної сусідньої станції з кожстанції в таблиці сусідів зі станції виклику до станною вказаною станцією, станції-одержувача з кожції-одержувача через кожну таку станцію в таблиці ною вказаною станцією, а також станціїсусідів. одержувача з кожною станцією, зазначеною в таб15. Мережа зв'язку, згідно з одним з пунктів 9-14, в лиці сусідів кожної зі станцій, якій кожна станція обладнана пам'яттю для ведентаким чином дозволяючи кожній станції вибирати ня тимчасової реєстрації своєї власної вартості проміжні станції зі станцій в її таблиці сусідів, що доставки повідомлення до одержувача. Даний винахід стосується способу експлуатації багатостанційної мережі зв'язку загального типу, що описано в міжнародних патентних заявках № WO 96/19887 та WO 98/56140. Даний винахід також стосується цієї мережі, як такої. Мережі такого типу, що описано вище, можуть використовуватись з комерційною метою, де користувачі є абонентами, яким виставляється рахунок за користування цією мережею. В якості альтернативи мережі такого типу можуть використовуватись органами захисту безпеки, такими як міліція чи збройні сили. В подальшому мережі такого типу, що описується далі, можуть використовуватись в Бездротових Локальних Мережах (БЛМ), де бездротову мережу може бути поєднано з мережами тради ційної структури користувачів фіксованих служб та мереж мобільного зв'язку. Такі мережі традиційно, але не обов'язково являють собою комп'ютерні мережі. Даний винахід пропонує спосіб експлуатації мереж зв'язку, які мають множину станцій кожна з котрих може передавати та отримувати дані таким чином, що мережа може передавати дані зі станції виклику до станції-одержувача через по меншій мірі одну обрану за її доступністю проміжну станцію, який включає: 1) Визначення, по меншій мірі, одного каналу пробного зв'язку, який відрізняється від, по меншій мірі, одного каналу передачі даних; 2) Вибір на кожній станції, згідно попередньо встановлених критеріїв, каналу пробного зв'язку 5 88155 6 для передачі сигналів пробного зв'язку іншим стамножину шлюзів, налаштованих таким чином, нціям; щоб являти собою точки доступу клієнтських стан3) Передачу первинних сигналів пробного зв'яцій до мережі; зку з кожної станції через обраний канал пробного множину станцій-джерел, з якими клієнтські зв'язку, причому інші станції, що отримують перстанції можуть підтримувати зв'язок, кожна станвинні сигнали пробного зв'язку від станції пробного ція-джерело має зв'язок по меншій мірі з одним зв'язку безпосередньо або опосередковано відпошлюзом, множина станцій-джерел розширює діавідають на виклик, таким чином вказуючи на їх пазон здатності до з'єднання клієнтських станцій; доступність в якості станцій-посередників чи станта по меншій мірі одного менеджера мережі цій-одержувачів; абонентів, що здійснює моніторинг клієнтських 4) Установка на кожній станції бази даних, яка станцій; містить дані про інші доступні станції, визначені причому кожна клієнтська станція адаптована етапом (3); до: 5) Передачу вторинного сигналу пробного 1) визначення по меншій мірі одного пробного зв'язку від станції, що має необхідність передачі каналу зв'язку, що відрізняється від каналу переданих, до станції, яка не є сусідньою, та отримандачі даних; ня такого сигналу від станцій, дані про які містять2) вибору на кожній станції, згідно попередньо ся в таблиці сусідніх станцій; а також встановлених критеріїв, каналу пробного зв'язку 6) Якщо це необхідно, підтримання на кожній для передачі сигналів пробного зв'язку іншим стастанції таблиці градієнтів, що містить дані про варнціям; тість зв'язку з кожною сусідньою станцією, таким 3) передачі первинних сигналів пробного зв'язчином дозволяючи кожній станції обирати заздаку з кожної клієнтської станції через обраний канал легідь визначений ряд проміжних станцій для попробного зв'язку, причому інші станції, що отримудальшої передачі даних зі станції виклику до станють первинні сигнали пробного зв'язку від станції ції-одержувача з мінімальною вартістю зв'язку. пробного зв'язку, безпосередньо або опосередкоДані про інші доступні станції, визначені етавано відповідають на виклик, таким чином вказуюпом (3), можуть містити відомості про втрати в чи на їх доступність в якості станцій-посередників смузі пропускання або потужність, необхідну для чи станцій-одержувачів; досягнення інших доступних станцій. 4) підтримання кожною станцією бази даних, Бажаною є передача кожною станцією вториняка містить дані про інші доступні станції, визначеного пробного зв'язку сигналу, тільки якщо дані ні етапом (3); бази сусідніх станцій містять запис про підключен5) Передачі вторинного сигналу пробного зв'яня станції до мережі. зку від станції, що має необхідність передачі даЦей спосіб може передбачати розрахунок виних, до станції, яка не є сусідньою, та отримання трат на передачу повідомлення до станціїтакого сигналу від станцій, дані про які містяться в одержувача від кожної станції в таблиці даних сутаблиці сусідніх станцій; а також сідніх станцій, яка одночасно стає станцією викли6) підтримання на кожній станції таблиці градіку до станції-одержувача через кожну таку станцію єнтів, що містить дані про вартість зв'язку з кожв таблиці даних сусідніх станцій. ною сусідньою станцією, Бажаним є ведення кожною станцією тимчасотаким чином дозволяючи кожній станції обиравої реєстрації її власних витрат на передачу до ти заздалегідь визначений ряд проміжних станцій станції-одержувача. для подальшої передачі даних зі станції виклику Витрати на передачу до одержувача через кодо станції-одержувача з мінімальною вартістю жну таку станцію в таблиці даних сусідніх станцій зв'язку. та будь-яку проміжну станцію є переважно сукупФігура 1 Загальна схема системи, що зобраними витратами передачі повідомлення від станції жує БЛМ з використання цього способу та систему виклику до станції-одержувача. згідно даного винаходу; Бажано, щоб спосіб передбачав етап підтримФігура 2 Схематичне зображення блок-схеми ки розрахункових витрат на передачу до кожного клієнтських приладів, що використовуються мереодержувача для кожної станції на період часу, у жі за Фігурою 1; продовж якого інші станції можуть оновити знаФігура 3 Детальна схема трансивера на єдичення вартості передачі одержувачеві, з метою ному кристалі, що використовується в мережі за запобігання використанню іншими станціями заФігурою 1; старілих значень вартості передачі до одержувача Фігура 4 Схематичне зображення системи ріву своїх розрахунках. невої архітектури мережі за Фігурою 1; Згідно іншого аспекту даного винаходу, передФігура 5 Схематичне зображення мережі згідбачається мережа зв'язку, що складається з мноно винаходу, де станції сполучаються одна з оджини станцій-клієнтів, що можуть передавати та ною через проміжні станції; отримувати дані таким чином, що мережа може Фігура 6 Схематичне зображення уповільненопередавати повідомлення, яке містить множину го механізму випробувань, згідно винаходу; пакетів даних, від клієнтської станції виклику до Фігура 7 Ідентичне зображення прискореного клієнтської станції-одержувача через, по меншій механізму випробувань; мірі, одну обрану за можливістю проміжну клієнтФігура 8 Спрощене схематичне зображення ську станцію, причому ця мережа має утворення петлі в мережі з використанням методу векторної маршрутизації; а також 7 88155 8 Фігури 9-11 Схематичні зображення способу 14, які традиційно є користувачами мережі. Клієнтзгідно винаходу з уникненням утворення маршрутські прилади в цьому втіленні традиційно являтиних петель. муть собою бездротові мережеві контролери, які Даний винахід стосується способу експлуатаможуть сполучатися з відповідними шлюзами 10 ції багатостанційної мережі зв'язку такого типу, що та 12 як безпосередньо, так і опосередковано, описано в міжнародних патентних заявках № WO через інші клієнтські прилади за допомогою спосо96/19887 та WO 98/56140, зміст яких приведено бу БДОД. Крім того, багато вузлів посилення 16, тут в якості посилань. В короткій формі основні які є бездротовими маршрутизаторами, стратегічоперації такої мережі описано нижче. но розташовані біля шлюзів 10 та 12. Вузли посиБагатостанційна мережа має ряд незалежних лення ефективно розширюють діапазон покриття станцій, фіксованих чи мобільних, кожна з яких та пропускну здатність мережі за допомогою розможе передавати та приймати дані з метою переширення діапазону здатності до з'єднання клієнтдачі повідомлень станції виклику до станціїських приладів, особливо в складних випадках одержувача через доступні проміжні станції. Для оточення. забезпечення можливості відправки будь-якого Протоколи БДОД можуть функціонувати по канового повідомлення до станції-одержувача через налах бездротового зв'язку з метою ретрансляції одну чи декілька можливих проміжних станцій, даних на основі доступності між абонентськими кожна станція має в будь-який час бути належним вузлами (клієнтськими приладами) та станціямичином з'єднаною з декількома іншими станціями. джерелами, по каналах дротового зв'язку, таким як Це також поширюється на випадок, коли станції локальні мережі, та по бездротових транзитних мають ретранслювати повідомлення від станції з'єднаннях чи скловолоконних каналах 18 та 20, як виклику до станції-одержувача. показано Фігурою 1. Ретрансляція від станції до Для здійснення цього кожна станція обирає станції може складатися з дротових та бездротоодин або більше можливих каналів пробного зв'язвих відрізків передачі повідомлення в мережі, а ку з метою передачі сигналів пробного зв'язку інтакож відрізків передачі на основі бездротових шим станціям. Інші станції, що отримують сигнали транзитних з'єднань, як показано. пробного зв'язку безпосередньо чи опосередковаМережа прокладає маршрут повідомлень за но відповідають станції, що посилає сигнали пробдоступністю на бездротовій основі від абонента до ного зв'язку, таким чином засвідчуючи доступність абонента чи через вузли посилення до шлюзів, а як станції-відправника сигналу пробного зв'язку, потім - від точки до точки через оптичне скловолотак i інших станцій в якості станцій-одержувачів та кно в іншу зону. проміжних станцій. Станція-відправник сигналу Таким чином, національна та міжнародна мепробного зв'язку аналізує безпосередні та опосережа, що використовує БДОД може забезпечити редковані відповіді з метою визначення інших стапередачу повідомлень від будь-якого користувача нцій, зв'язок з якими є оптимальним. до будь-якого іншого користувача в будь-якій часЗокрема, всі станції мережі можуть контролютині світу по різним типам мереж. Мережа автомавати сукупну потужність, що є необхідною для дотично находить оптимальні маршрути для пакетів сягнення іншої станції, таким чином визначаючи повідомлень з метою забезпечення та підтриманградієнт потужності досягнення інших станцій, ня балансу навантаження й ліквідації розривів причому станції обирають такий маршрут від станліній за допомогою винаходу альтернативних мації-відправника до станції-одержувача по мережі, ршрутів у мережі. Всі вузли в мережі БДОД мають який оптимізує градієнт потужності. Це дозволяє унікальні адреси, які називаються СІ (Системною максимально збільшити пропускну здатність меідентифікацією). режі з мінімальною кількістю перешкод та конфлікМенеджер абонентської мережі 22 здійснює тів між станціями підчас спроби одночасної перемоніторинг стану різноманітних станцій в мережі дачі даних. та контролює безпеку та розсилку рахунків у меКожна станція мережі має трансивер, який режі. здатен отримувати та передавати дані від будьВ описаному вище прикладі клієнтські прилади якої іншої станції в діапазоні. Така мережа може можуть зв'язуватись із шлюзами 10 та 12 або безявляти собою мережу пакетного радіозв'язку, що посередньо через вузли посилення 16, або через описано в згаданих вище міжнародних патентних один чи більше проміжних клієнтських приладів за заявках, однак особливу важність має застосувандопомогою способу, який описано в згаданих вище ня винаходу для інших мереж, в яких станції кориміжнародних заявках. Крім того, клієнтські прилади стувачів можуть зв'язуватись одна з одною через можуть утворювати безпосередні однорангові мепроміжні станції мережі. режі з іншими подібними приладами. Описаний вище спосіб передачі даних на осВикористання маршрутизації з багатьма відрінові доступності між станціями мережі далі визназками шляху передачі повідомлення на основі дочатиметься як Багатостанційний Доступ на Основі ступності в мережах такого виду покращує надійДоступності (БДОД). ність мережі, так як клієнтські прилади можуть Втілення даного винаходу буде описано далі з передавати повідомлення за допомогою інших посиланням на систему БЛМ на основі стандарту шлюзів, якщо поточний шлюз вийшов з ладу, та 802.11б. Приклад зв'язку такої мережі приведено сприяє ліквідації вузьких місць й покращенню зана схематичному зображенні Фігури 1. гального функціонування мережі. В традиційних На Фіг.1 перший та другий шлюзи 10 та 12 явсистемах 802.1б діапазон тяжіє до значного скороляють собою точки доступу до мережі для багачення, у більшості випадків до менш ніж сто меттьох абонентських станцій (клієнтських приладів) рів. З метою підвищення покриття для віддалених 9 88155 10 клієнтських приладів швидкість передачі даних тужності вхідного сигналу від -7dBm до +8dBm з має бути скороченою. В свою чергу, використання шагом 1дБ, просочування несучої після калібрунизької швидкості передачі даних примушує клієвання -40дБ нижче несучої, захист від перевантантські прилади довше залишатися в каналі пережень сторонніх частот 22дБ, заглушення загальнодачі даних, що зменшує пропускну здатність всіх го рівня всередині смуги 30дБ, та час перемикання клієнтських приладів БЛМ. Використання маршруз трансмітера на ресивер 3мс. тизації на основі доступності з багатьма відрізками Прилад має каскад посилення потужності у вишляху передачі повідомлення вирішує цю проблегляді лінійної IС АР1091 два каскадних посилювачі му, так як навіть віддалені клієнти за допомогою потужності 46 з високою потужністю вихідного сигкористування багатьма відрізками передачі повідналу в діапазоні 2,4ГГц. Прилад постачає потужомлення через станції посилення сигналу та сусідність лінійного вихідного сигналу 26dBm, що відпоні клієнтські прилади можуть на найвищій швидковідає стандартам 802.11б «Інституту інженерів з сті передавати дані до станції-одержувача, електротехніки та електроніки» Посилювач потужуникаючи перевантаження мережі. Оптимальне ності також має детектор на високий рівень потужвикористання каналів та адоптації до обмеження ності на IС, який забезпечує пропорційну напругу потужності зменшують кількість конфліктів мережі постійного струму потужності вихідного сигналу та оптимізують пропускну здатність, що може бути приладу. запропонована користувачам. Прилад також містить перемикач 48 постійного Фіг.2 зображує схематичну блок-схему клієнттоку 3ГГц DC -3GHz SPDTRF, який має низьку ського приладу, який утворює частину БЛМ внесену втрату та функціонування при позитивній 802.11б. Клієнтський прилад має мікроконтролер напрузі з наднизьким рівнем споживання енергії «Samsung S3C2500» 40 з вбудованим ARM940T постійного струму. RISC. Він також обладнаний контролерами Перший перемикач радіочастот 52 біля антен Ethernet 10/100Мбіт/сек., контролером пам'яті 12С 54 та 56 забезпечує можливість вибору, яка антета GPI0s для з'єднання з IС БЛМ, приладом зчитуна використовуватиметься для передачі, а яка вання СІМ-карти та процесором немодульованої для прийому. З обраної антени отриманий сигнал передачі ZD1201. Інтегральну схему S3C2500 обподається на фільтр 2,45ГГц смуги 50. Цей фільтр ладнано 128Мбіт СД ОЗП та 32Мбіт Флешвідкидає джерела перешкод поза діапазоном ISM пам'яттю. 2,4ГГц. Другий перемикач радіочастот 58 біля фіПрилад має комбіновану IС БЛМ з високим льтру смуги 2,45ГГц забезпечує перемикання з ступенем інтеграції 42, яка використовує швидкістрансмітера на ресивер (TX/RX). Цей перемикач в ну апаратну логіку цифрової обробки сигналів режимі приймання передає сигнал в секцію поси(DSP) для здійснення модуляції та демодуляції лювача з низьким рівнем перешкод SA2400. Далі груповим сигналом 802.11 та 802.11б. Для відповіза допомогою квадратурного перетворювача сигдності майбутнім стандартам управління доступом нал перетворюється до немодульованої передачі до середи групи 802.11 «Інституту інженерів з елез пониженням частоти на сигнали, тримані після ктротехніки та електроніки» в IС ZD1201 вбудовамодуляції І та Q сигналами. На завершення, сигно процесор ARM RISC. Це дозволяє використонал іде на Аналого-Цифровий Перетворювач вувати найновітніші функціональні можливості (АЦП) ZD1201. Контур не модульованої передачі БЛМ за допомогою простого оновлення драйверів спочатку встановлює вид хвилі, а потім демодупрограмного забезпечення. лює отримані дані. Клієнтський прилад має повністю інтегрований На лінії транзитного зв'язку дані можуть бути трансивер SA2400 каналу передачі даних зі спільмодульовані за допомогою DВРSK, DQPSK чи ним генератором 44, спроектований для викорисССK, результатом чого є квадратурний сигнал тання в БЛМ. Він має радіотехнічну архітектуру з немодульованої передачі з сигналами, триманими прямим перетворенням частоти, що виготовлена після модуляції І та Q сигналами. Далі сигнали на вдосконаленій технології біполярної технології йдуть на вхід до перетворювача з підвищенням КМОН 30ГГц Ft. SA 2400A з'єднує ресивер, трансчастоти до діапазону 2,4-2,5ГГц. Щоб охопити весь мітер та генератор нижчого розряду в єдиний кадіапазон високої потужності, SA2400 функціонує в нал обміну інформацією. Ресивер складається з режимі високої чи низької потужності. При функціпосилювача з низьким рівнем перешкод, перетвоонуванні в режимі високої потужності обирається рювача зі зниженням частоти, повністю інтегроваTX_OUT_LO та йде на посилювач АР1091 з метою них канальних фільтрів та Автоматичного Регулюзабезпечення високої потужності вихідного сигнавання Посилення (АРП) з замкненим на IС лу. При функціонуванні в режимі низької потужносконтуром. Трансмітер має поступове перетворенті обирається TX_OUT_HI та сигнал йде безпосеня потужності, фільтри, перетворення на вищу редньо через перемикач радіочастоти. Слід частоту та предрайвери. Генерація нижчого розвідмітити, що функціонування трансмітера АРП ряду повністю здійснюється ГУН на IС та фракційзабезпечується процесором немодульованої пеним N-пристроєм синтезу. Типовими експлуатаредачі 42. ційними параметрами ресивера є амплітудноВнутрішня схема трансивера SA 2400 більш частотна характеристика 93дБ, коефіцієнт шуму детально зображена на схематичному зображенні 7,5дБ, точка перехвату третього розряду з контроФіг.3. лем по вхідному сигналу (ІІР3) +1дБ, час встановФіг 4 зображує систему рівневої архітектури лення сигналу АРП 8мс та час перемикання з мережі з Фіг.1. Ця система обов'язково має абонетрансмітера на ресивер 3мс. Типовими експлуатантські вузли або користувачів (клієнтські прилади), ційними параметрами трансмітера є діапазон постанції посилення зв'язку та шлюзи, які сполуча 11 88155 12 ють клієнтські прилади з БЛМ. Клієнтські прилади Спосіб згідно даного винаходу передбачає два можуть сполучатися один з одним за допомогою види процесу пробного сигналу «повільне випроретрансляції повідомлень безпосередньо між нибування» та «швидке випробування». Процес поми чи через станції посилення зв'язку. Якщо коривільного випробування використовується кожною стувач хоче отримати доступ до інших мереж тастанцією мережі для знаходження сусідів, в той ких як Інтернет, повідомлення ретранслюються до час, коли процес швидкого випробування викорисБМ через шлюз, а потім через мережу маршрутитовується для створення градієнтів між станціями затора до інших мереж. Шлюзи функціонують як виклику та одержання. транслятори з протоколів БДОД, які використовуРозглядаючи спочатку процес повільного виють клієнтські прилади та станції посилення сигпробування, де множина станцій знаходяться у налу до інших протоколів, таких як TCP/IP. тісному сусідстві, випробування відбувається з Функціонування описаної вище мережі зараз більш високою швидкістю та низькою потужністю описуватиметься з посиланнями на схематичні передачі. Станції час від часу відповідають станцізображення Фіг.5-11. ям, які посилають сигнали пробного зв'язку з низьНа Фіг.5 станція виклику А може встановити кою швидкістю передачі даних, або не мають відзв'язок з п'ятьма «ближніми» станціями B-F та пеповідної кількості сусідів, які допомогли б будьредає дані до станції-одержувача О через проміжяким самотнім (віддаленим) станціям (також вині станції В, І та Μ. Станції А-М та О взагалі являзначаються далі як самотні сусіди), що не можуть ють собою станції користувачів, що мають використовувати високі швидкості передачі даних клієнтські прилади, як описано вище, однак деякі з або не мають достатньої кількості сусідів. Станції них можуть бути, наприклад станціями посилення використовуватимуть низькі швидкості передачі зв'язку. даних, тільки коли вони є самотніми та не можуть З метою максимального підвищення ефективзнайти достатньо сусідів на високих швидкостях та ності мережі, бажано, щоб кожна станція мала ряд максимальній потужності. «сусідніх» станцій, з якими вона може встановлюКожна станція передаватиме повільні сигнали вати зв'язок у випадку, якщо ця станція має отрипробного зв'язку з постійними інтервалами часу мати чи відправити повідомлення. З іншого боку, (визначається Таймером Повільного Випробуванякщо певна станція передає повідомлення обраній ня) намагаючись знайти інші станції. Своїми повісусідній станції, бажано щоб акт передачі створюльними сигналами пробного зв'язку станції засвідвав мінімальну кількість перешкод іншим станціям, чують свою здатність до виявлення інших станцій, в іншому випадку, зв'язок, що як результат встанощо посилають сигнали пробного зв'язку. Таким влюється між станціями знижуватиме пропускну чином станції змінюватимуть потужність свого сигздатність мережі. налу пробного зв'язку до тих пір, поки певна заБеручи все сказане вище до уваги, метою стаздалегідь визначена кількість станцій засвідчить нції даного типу є встановлення функціонування свою здатність до виявлення пробних сигналів. кожної станції таким чином, що дозволить їй у Якщо станція ніколи не отримає необхідної кількобудь-який час відправляти чи отримувати повідсті сусідів, вона так і працюватиме з найнижчою омлення від ряду сусідніх станцій з найвищою мошвидкістю передачі даних та максимальною потужливою швидкістю передачі даних, однак з найнижністю передачі. жчою переданою потужністю. Кожна станція довільно змінює установки Мережа зв'язку типу, який розглядається, Таймера Повільного Випробування між низькою складається з багатьох станцій, що намагаються швидкістю передачі сигналу пробного зв'язку з встановити зв'язок одна з одною за допомогою метою уникнення конфліктів з іншими станціями. сукупності однакових каналів. Ці канали можна Якщо будь-яка станція почне отримувати передачу визначити як такі, що мають різну частоту, різні іншої станції, вона перезавантажує Таймер Повісереди передачі, різне кодування (наприклад, різні льного Випробування новим інтервалом. коди розповсюдження), різні антени, різні кванти В мережі мобільних станцій ці станції постійно часу і т.д або будь-яку їх комбінацію. З метою опрухаються, тому кількість сусідів як така, постійно тимізації повторного використання каналу, станції змінюватиметься. Якщо кількість сусідів перевинамагаються підтримувати обмежену кількість щує необхідну кількість, станція почне збільшувати безпосередніх сусідніх станцій, звичайно 5 сусідів. швидкість передачі даних по каналу пробного зв'яСусідньою станцією визначається інша станція, з зку. Вона продовжуватиме підвищувати швидкість якою може сполучатися певна станція. передачі даних, поки кількість сусідів не буде пеСтанція може обмежувати кількість сусідів, ревищувати необхідну. Якщо швидкість передачі яких вона «бачить» за допомогою змінення частоданих сягає максимальної, станція почне знижувати передач, коду (PN-послідовності), підвищення ти потужність передачі повільного пробного сигнашвидкості передачі даних та зниження потужності лу з інтервалом 10дБ, поки ця потужність не досяпередачі. Всі станції збираються докупи на заздагне мінімальної чи кількість сусідів не буде легідь визначених каналах пробного зв'язку, де перевищувати необхідну. вони знайдуть інші станції, з якими можливо встаЯкщо станція відповідає на повільне випробуновити зв'язок, використовуючи сигнали пробного вання іншої станції, вона обмежує довжину пакета зв'язку. Як тільки іншу станцію знайдено і якщо даних до інтервалу Таймера Повільного Випробубудь-яка з цих станцій має дані, які необхідно певання. Це робиться з метою уникнення випробуредати іншій, вони можуть перейти на канал перевання інших станцій відповіддю цієї станції. Якщо дачі даних, яким користуються менше. станція, що відповідає, має більше даних для передачі, ніж може бути вміщено в малий пакет, вона 13 88155 14 показує в заголовкові пакета, що інша станція має даних до тих пір, поки не буде досягнутий певний переключитися на особливий канал передачі дарівень, при якому сусіда буде видалено з таблиці них. сусідів. Для кожного каналу пробного зв'язку може виПроцес повільного випробування винаходу значатися велика кількість каналів передачі даних. більш детально описується в наступному прикладі: Станція, яка вимагає зміни каналу, навмання обиПараметри повільного випробування рає один з доступних каналів передачі даних (Коли - Мінімальна потужність сигналу пробного зв'яінша станція отримує запит, вона негайно змінює зку (PPmin) канал передачі даних на той, де ці обидві станції - Максимальна потужність сигналу пробного продовжать підтримувати свій зв'язок, доки кожна зв'язку (РРmах) з них вже не матиме даних, які необхідно переда- Інтервал потужності сигналу пробного зв'язку ти, або поки не завершиться максимальний час (PPstep) перебування в каналі передачі даних (встановлю- Інтервал пробного зв'язку (Pint) ється Таймером Передачі Даних). Також можуть - Інтервал пробного зв'язку стандартного привикористовуватись альтернативні протоколи пеладу (Psdev) редачі даних. - Інтервал пробного зв'язку на інтервал потужЯкщо будь-яка станція переходить на інший ності (nPPs) канал передачі даних вона завантажує Таймер - Інтервал тайм-ауту сусідів (TNint) Передачі Даних. Вона залишатиметься в певному - Інтервал тайм-ауту найближчих сусідів каналі передачі даних, скільки дозволить Таймер (TCNint) (TCNint
