Замок з секретом для дверей житлових приміщень, воріт та ін.

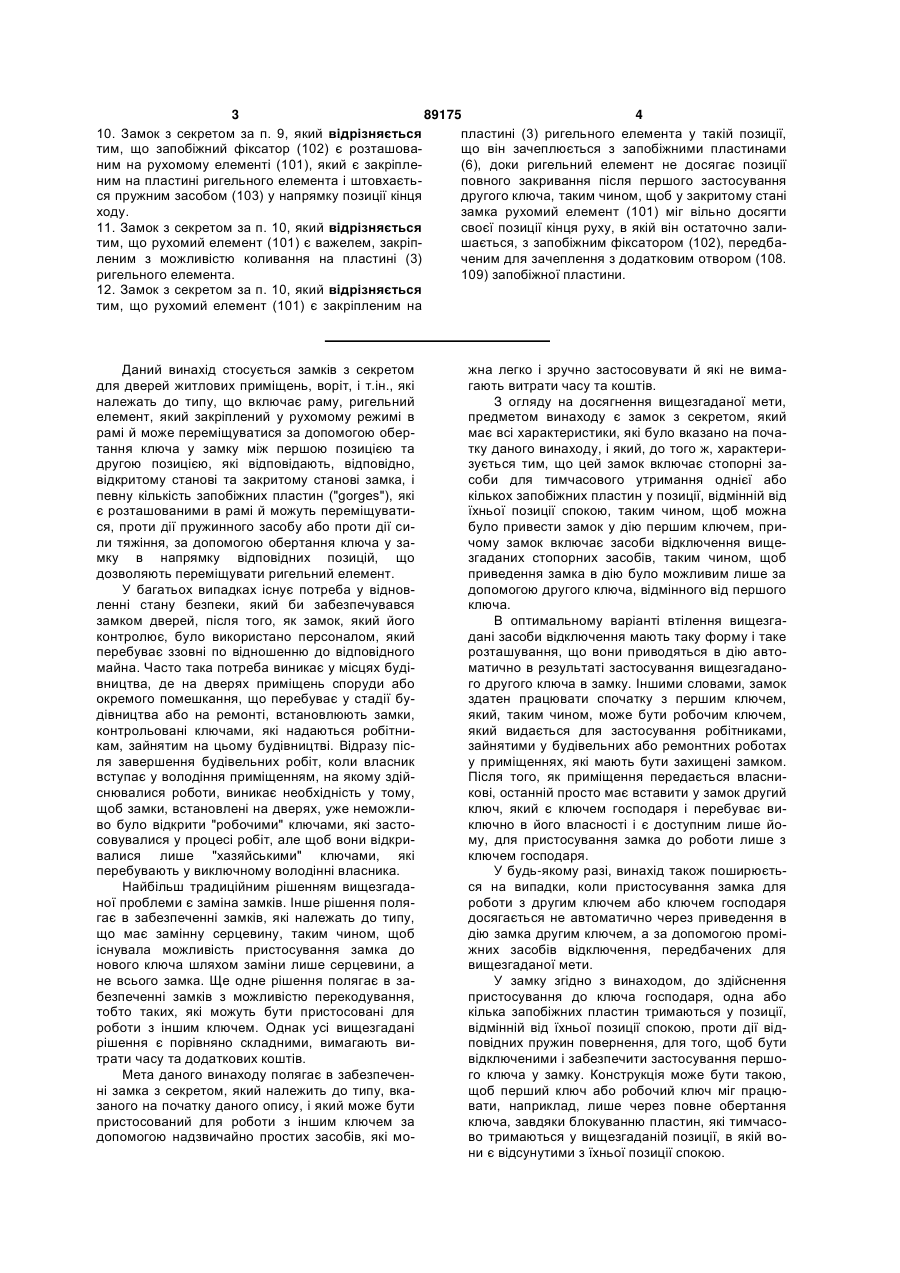

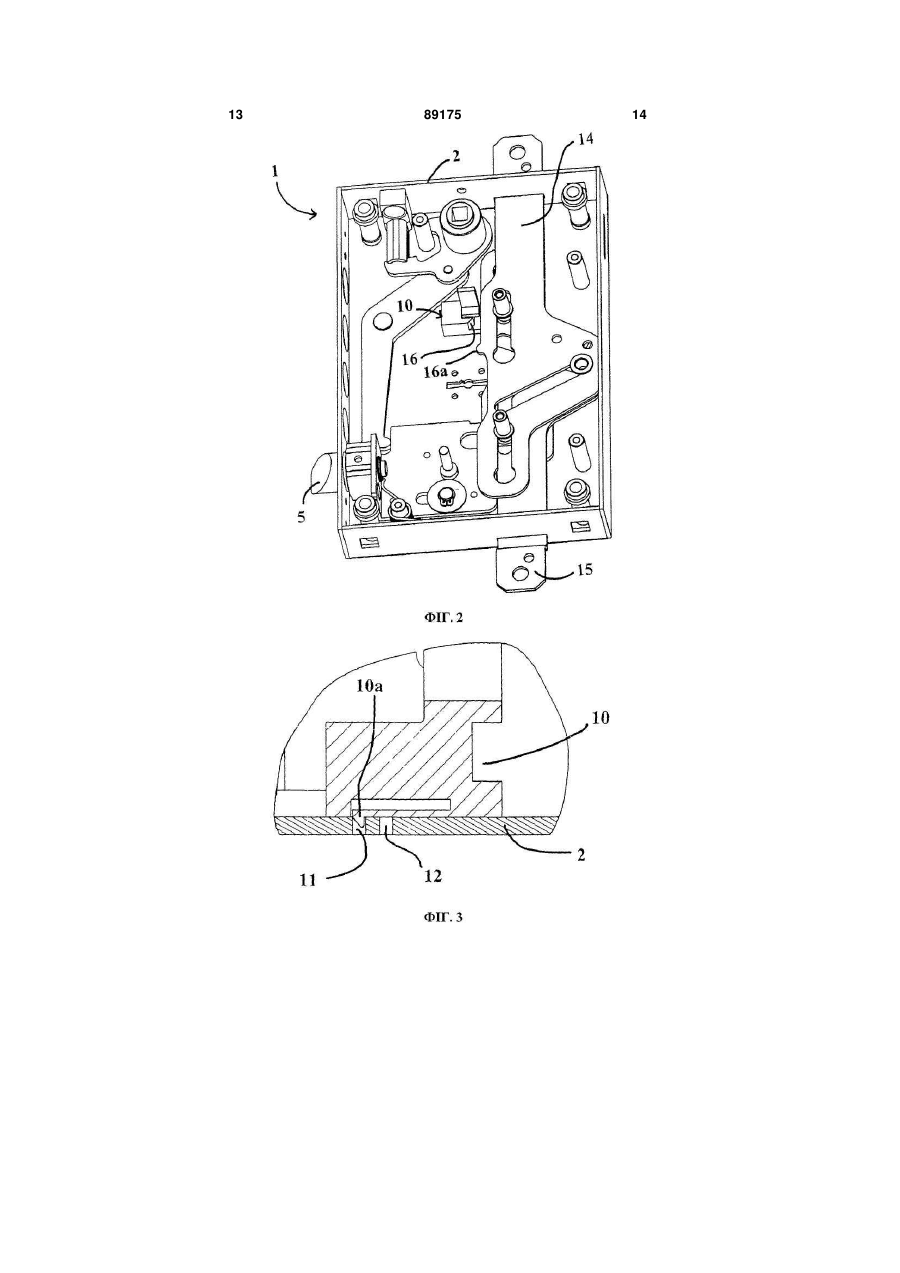

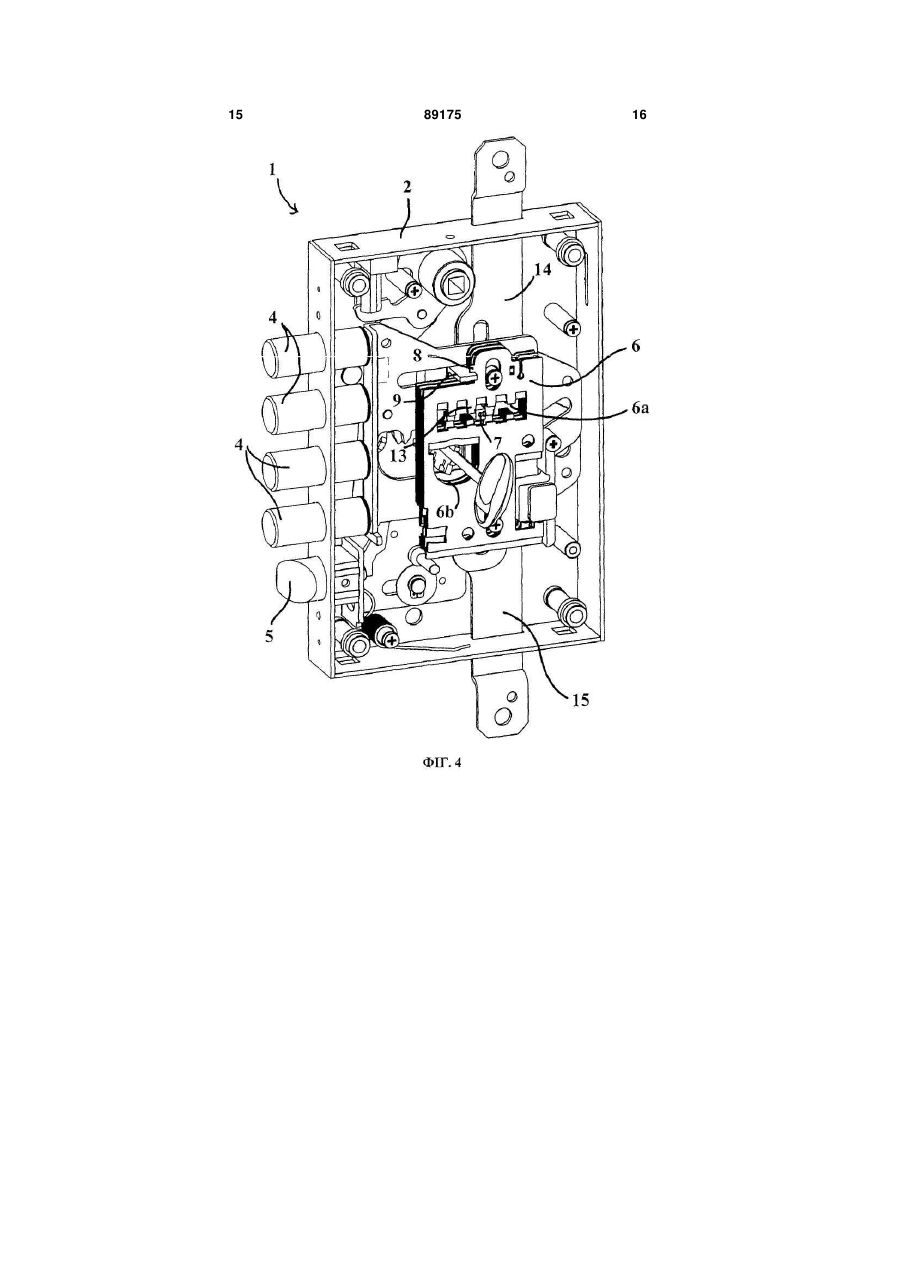

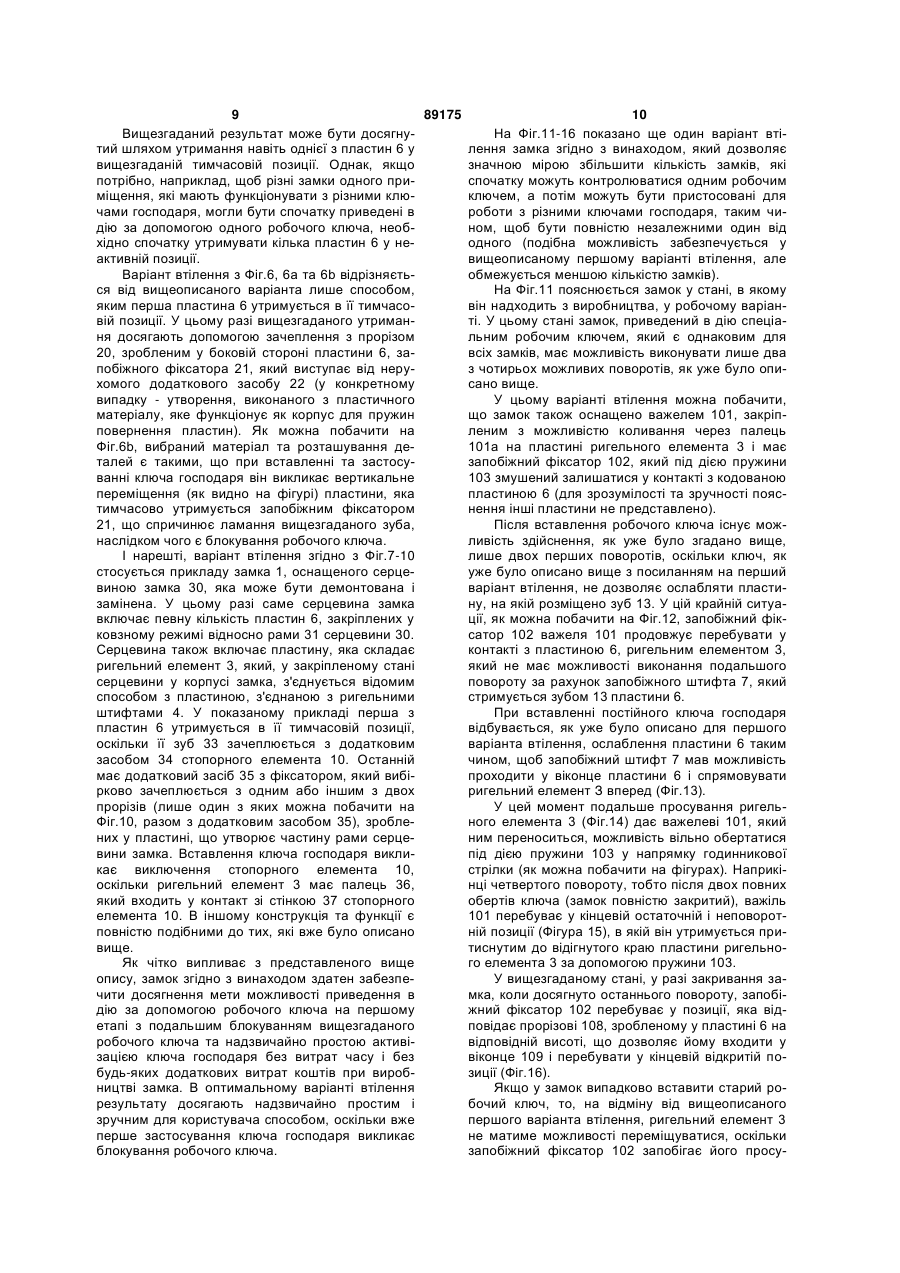

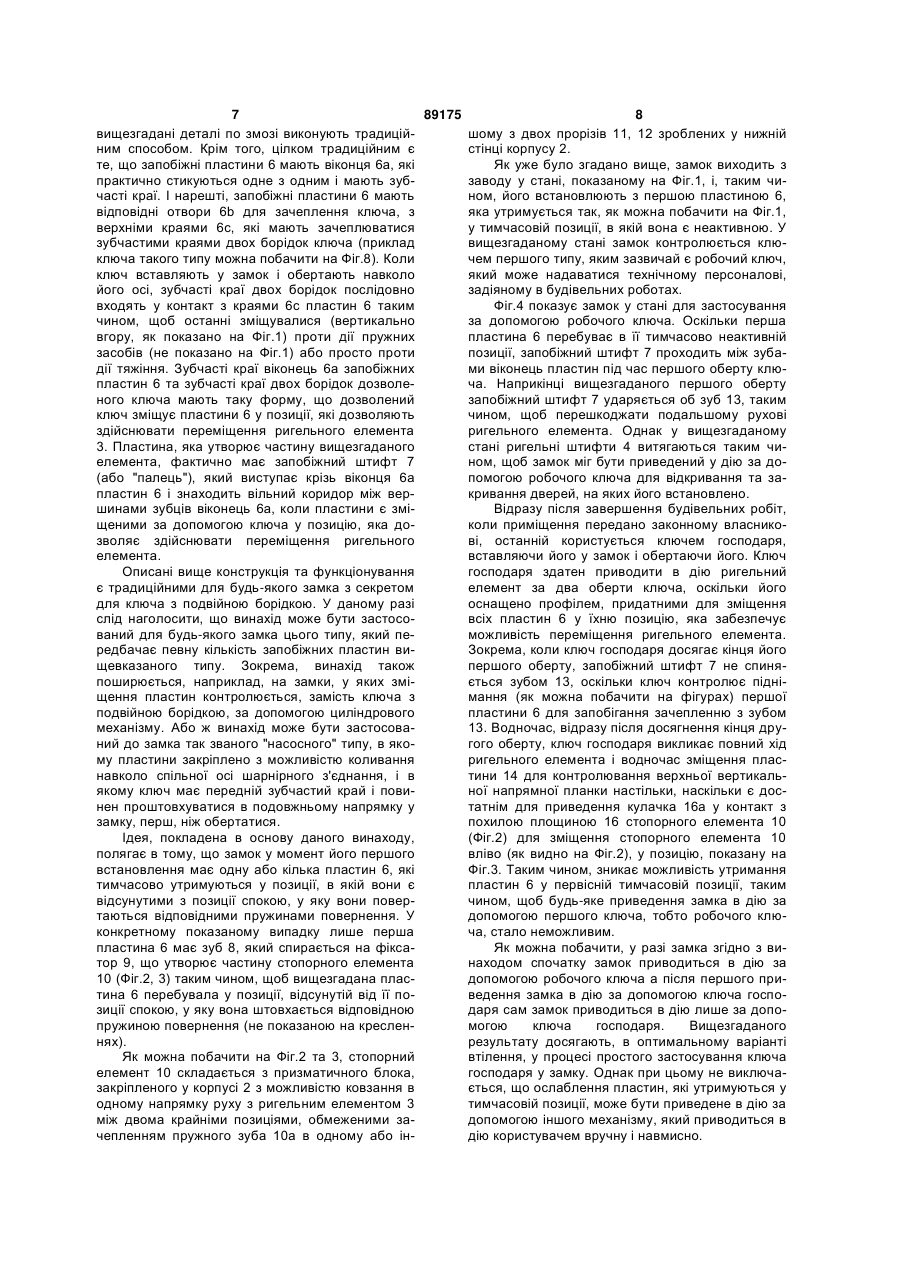

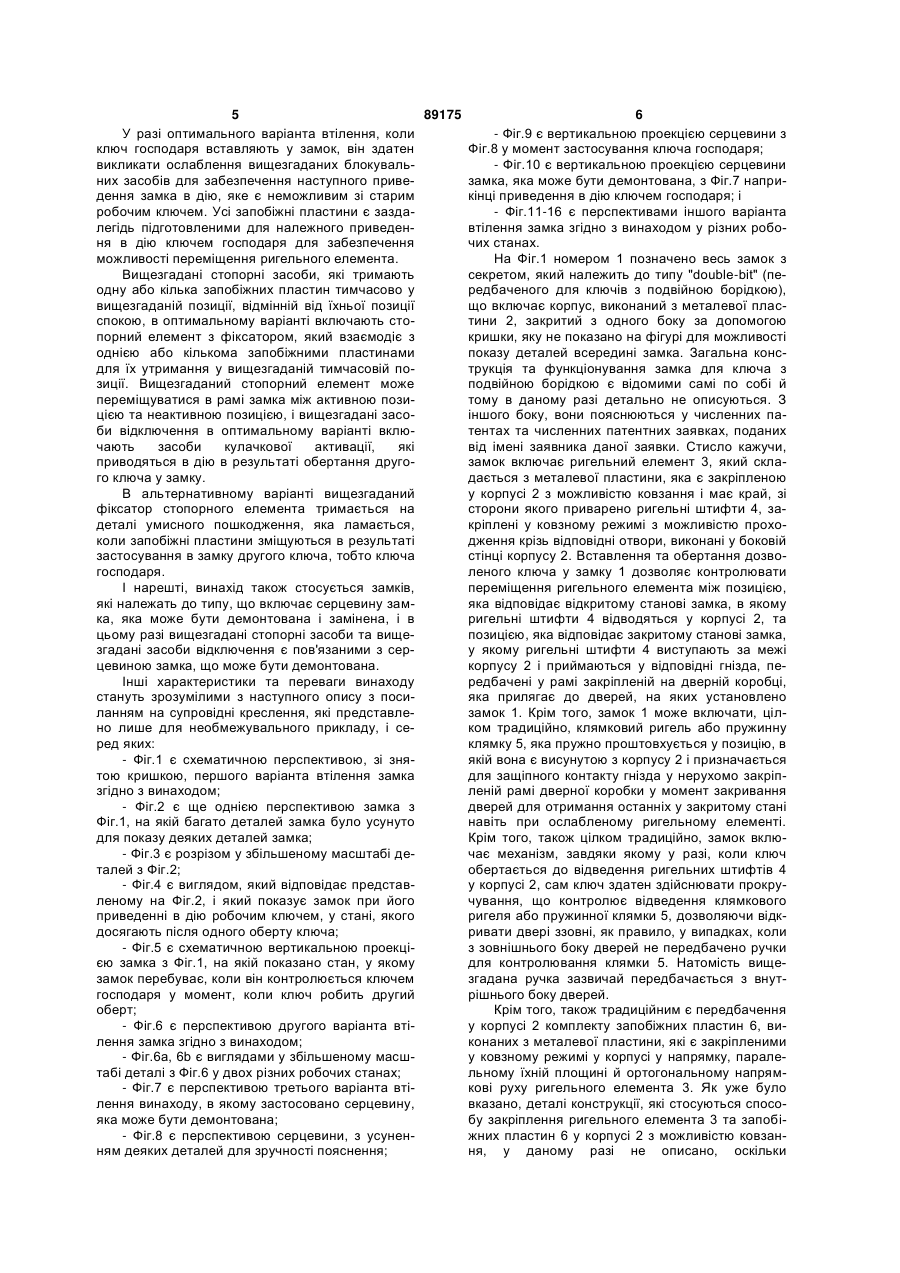

1. Замок з секретом, який включає раму (2, 31), ригельний елемент (3), який є закріпленим у рухомому режимі у рамі й може переміщуватися за допомогою обертання ключа у замку між першою позицією та другою позицією, які відповідають, відповідно, відкритому станові та закритому станові замка, певну кількість запобіжних пластин або пластин (6), які є розташованими в рамі (2, 31) і можуть переміщуватися, проти дії пружинного засобу або проти дії сили тяжіння, за допомогою обертання ключа у замку у напрямку відповідних позицій, що дозволяють переміщувати ригельний елемент (3), який відрізняється тим, що також включає стопорні засоби (10, 22) для тимчасового утримання однієї або кількох запобіжних пластин (6) у позиції, відмінній від їхньої позиції спокою, таким чином, щоб можна було привести замок у дію першим ключем, і засоби відключення вищезгаданих стопорних засобів (10, 22) таким чином, щоб приведення замка в дію було можливим лише за допомогою другого ключа, відмінного від першого ключа, причому засоби відключення мають таку форму і таке розташування, що вони приводяться в дію автоматично в результаті застосування другого ключа у замку. 2. Замок з секретом за п. 1, який відрізняється тим, що стопорні засоби включають стопорний елемент (10) з фіксатором (9), який взаємодіє з однією або кількома запобіжними пластинами (6) для їх утримання у тимчасовій позиції. 2 (19) 1 3 89175 4 10. Замок з секретом за п. 9, який відрізняється пластині (3) ригельного елемента у такій позиції, тим, що запобіжний фіксатор (102) є розташоващо він зачеплюється з запобіжними пластинами ним на рухомому елементі (101), який є закріпле(6), доки ригельний елемент не досягає позиції ним на пластині ригельного елемента і штовхаєтьповного закривання після першого застосування ся пружним засобом (103) у напрямку позиції кінця другого ключа, таким чином, щоб у закритому стані ходу. замка рухомий елемент (101) міг вільно досягти 11. Замок з секретом за п. 10, який відрізняється своєї позиції кінця руху, в якій він остаточно залитим, що рухомий елемент (101) є важелем, закріпшається, з запобіжним фіксатором (102), передбаленим з можливістю коливання на пластині (3) ченим для зачеплення з додатковим отвором (108. ригельного елемента. 109) запобіжної пластини. 12. Замок з секретом за п. 10, який відрізняється тим, що рухомий елемент (101) є закріпленим на Даний винахід стосується замків з секретом для дверей житлових приміщень, воріт, і т.ін., які належать до типу, що включає раму, ригельний елемент, який закріплений у рухомому режимі в рамі й може переміщуватися за допомогою обертання ключа у замку між першою позицією та другою позицією, які відповідають, відповідно, відкритому станові та закритому станові замка, і певну кількість запобіжних пластин ("gorges"), які є розташованими в рамі й можуть переміщуватися, проти дії пружинного засобу або проти дії сили тяжіння, за допомогою обертання ключа у замку в напрямку відповідних позицій, що дозволяють переміщувати ригельний елемент. У багатьох випадках існує потреба у відновленні стану безпеки, який би забезпечувався замком дверей, після того, як замок, який його контролює, було використано персоналом, який перебуває ззовні по відношенню до відповідного майна. Часто така потреба виникає у місцях будівництва, де на дверях приміщень споруди або окремого помешкання, що перебуває у стадії будівництва або на ремонті, встановлюють замки, контрольовані ключами, які надаються робітникам, зайнятим на цьому будівництві. Відразу після завершення будівельних робіт, коли власник вступає у володіння приміщенням, на якому здійснювалися роботи, виникає необхідність у тому, щоб замки, встановлені на дверях, уже неможливо було відкрити "робочими" ключами, які застосовувалися у процесі робіт, але щоб вони відкривалися лише "хазяйськими" ключами, які перебувають у виключному володінні власника. Найбільш традиційним рішенням вищезгаданої проблеми є заміна замків. Інше рішення полягає в забезпеченні замків, які належать до типу, що має замінну серцевину, таким чином, щоб існувала можливість пристосування замка до нового ключа шляхом заміни лише серцевини, а не всього замка. Ще одне рішення полягає в забезпеченні замків з можливістю перекодування, тобто таких, які можуть бути пристосовані для роботи з іншим ключем. Однак усі вищезгадані рішення є порівняно складними, вимагають витрати часу та додаткових коштів. Мета даного винаходу полягає в забезпеченні замка з секретом, який належить до типу, вказаного на початку даного опису, і який може бути пристосований для роботи з іншим ключем за допомогою надзвичайно простих засобів, які мо жна легко і зручно застосовувати й які не вимагають витрати часу та коштів. З огляду на досягнення вищезгаданої мети, предметом винаходу є замок з секретом, який має всі характеристики, які було вказано на початку даного винаходу, і який, до того ж, характеризується тим, що цей замок включає стопорні засоби для тимчасового утримання однієї або кількох запобіжних пластин у позиції, відмінній від їхньої позиції спокою, таким чином, щоб можна було привести замок у дію першим ключем, причому замок включає засоби відключення вищезгаданих стопорних засобів, таким чином, щоб приведення замка в дію було можливим лише за допомогою другого ключа, відмінного від першого ключа. В оптимальному варіанті втілення вищезгадані засоби відключення мають таку форму і таке розташування, що вони приводяться в дію автоматично в результаті застосування вищезгаданого другого ключа в замку. Іншими словами, замок здатен працювати спочатку з першим ключем, який, таким чином, може бути робочим ключем, який видається для застосування робітниками, зайнятими у будівельних або ремонтних роботах у приміщеннях, які мають бути захищені замком. Після того, як приміщення передається власникові, останній просто має вставити у замок другий ключ, який є ключем господаря і перебуває виключно в його власності і є доступним лише йому, для пристосування замка до роботи лише з ключем господаря. У будь-якому разі, винахід також поширюється на випадки, коли пристосування замка для роботи з другим ключем або ключем господаря досягається не автоматично через приведення в дію замка другим ключем, а за допомогою проміжних засобів відключення, передбачених для вищезгаданої мети. У замку згідно з винаходом, до здійснення пристосування до ключа господаря, одна або кілька запобіжних пластин тримаються у позиції, відмінній від їхньої позиції спокою, проти дії відповідних пружин повернення, для того, щоб бути відключеними і забезпечити застосування першого ключа у замку. Конструкція може бути такою, щоб перший ключ або робочий ключ міг працювати, наприклад, лише через повне обертання ключа, завдяки блокуванню пластин, які тимчасово тримаються у вищезгаданій позиції, в якій вони є відсунутими з їхньої позиції спокою. 5 89175 6 У разі оптимального варіанта втілення, коли - Фіг.9 є вертикальною проекцією серцевини з ключ господаря вставляють у замок, він здатен Фіг.8 у момент застосування ключа господаря; викликати ослаблення вищезгаданих блокуваль- Фіг.10 є вертикальною проекцією серцевини них засобів для забезпечення наступного привезамка, яка може бути демонтована, з Фіг.7 напридення замка в дію, яке є неможливим зі старим кінці приведення в дію ключем господаря; і робочим ключем. Усі запобіжні пластини є зазда- Фіг.11-16 є перспективами іншого варіанта легідь підготовленими для належного приведенвтілення замка згідно з винаходом у різних робоня в дію ключем господаря для забезпечення чих станах. можливості переміщення ригельного елемента. На Фіг.1 номером 1 позначено весь замок з Вищезгадані стопорні засоби, які тримають секретом, який належить до типу "double-bit" (пеодну або кілька запобіжних пластин тимчасово у редбаченого для ключів з подвійною борідкою), вищезгаданій позиції, відмінній від їхньої позиції що включає корпус, виконаний з металевої пласспокою, в оптимальному варіанті включають стотини 2, закритий з одного боку за допомогою порний елемент з фіксатором, який взаємодіє з кришки, яку не показано на фігурі для можливості однією або кількома запобіжними пластинами показу деталей всередині замка. Загальна консдля їх утримання у вищезгаданій тимчасовій потрукція та функціонування замка для ключа з зиції. Вищезгаданий стопорний елемент може подвійною борідкою є відомими самі по собі й переміщуватися в рамі замка між активною позитому в даному разі детально не описуються. З цією та неактивною позицією, і вищезгадані засоіншого боку, вони пояснюються у численних паби відключення в оптимальному варіанті вклютентах та численних патентних заявках, поданих чають засоби кулачкової активації, які від імені заявника даної заявки. Стисло кажучи, приводяться в дію в результаті обертання другозамок включає ригельний елемент 3, який склаго ключа у замку. дається з металевої пластини, яка є закріпленою В альтернативному варіанті вищезгаданий у корпусі 2 з можливістю ковзання і має край, зі фіксатор стопорного елемента тримається на сторони якого приварено ригельні штифти 4, задеталі умисного пошкодження, яка ламається, кріплені у ковзному режимі з можливістю прохоколи запобіжні пластини зміщуються в результаті дження крізь відповідні отвори, виконані у боковій застосування в замку другого ключа, тобто ключа стінці корпусу 2. Вставлення та обертання дозвогосподаря. леного ключа у замку 1 дозволяє контролювати І нарешті, винахід також стосується замків, переміщення ригельного елемента між позицією, які належать до типу, що включає серцевину замяка відповідає відкритому станові замка, в якому ка, яка може бути демонтована і замінена, і в ригельні штифти 4 відводяться у корпусі 2, та цьому разі вищезгадані стопорні засоби та вищепозицією, яка відповідає закритому станові замка, згадані засоби відключення є пов'язаними з серу якому ригельні штифти 4 виступають за межі цевиною замка, що може бути демонтована. корпусу 2 і приймаються у відповідні гнізда, пеІнші характеристики та переваги винаходу редбачені у рамі закріпленій на дверній коробці, стануть зрозумілими з наступного опису з посияка прилягає до дверей, на яких установлено ланням на супровідні креслення, які представлезамок 1. Крім того, замок 1 може включати, цілно лише для необмежувального прикладу, і секом традиційно, клямковий ригель або пружинну ред яких: клямку 5, яка пружно проштовхується у позицію, в - Фіг.1 є схематичною перспективою, зі зняякій вона є висунутою з корпусу 2 і призначається тою кришкою, першого варіанта втілення замка для защіпного контакту гнізда у нерухомо закріпзгідно з винаходом; леній рамі дверної коробки у момент закривання - Фіг.2 є ще однією перспективою замка з дверей для отримання останніх у закритому стані Фіг.1, на якій багато деталей замка було усунуто навіть при ослабленому ригельному елементі. для показу деяких деталей замка; Крім того, також цілком традиційно, замок вклю- Фіг.3 є розрізом у збільшеному масштабі дечає механізм, завдяки якому у разі, коли ключ талей з Фіг.2; обертається до відведення ригельних штифтів 4 - Фіг.4 є виглядом, який відповідає представу корпусі 2, сам ключ здатен здійснювати прокруленому на Фіг.2, і який показує замок при його чування, що контролює відведення клямкового приведенні в дію робочим ключем, у стані, якого ригеля або пружинної клямки 5, дозволяючи відкдосягають після одного оберту ключа; ривати двері ззовні, як правило, у випадках, коли - Фіг.5 є схематичною вертикальною проекціз зовнішнього боку дверей не передбачено ручки єю замка з Фіг.1, на якій показано стан, у якому для контролювання клямки 5. Натомість вищезамок перебуває, коли він контролюється ключем згадана ручка зазвичай передбачається з внутгосподаря у момент, коли ключ робить другий рішнього боку дверей. оберт; Крім того, також традиційним є передбачення - Фіг.6 є перспективою другого варіанта втіу корпусі 2 комплекту запобіжних пластин 6, вилення замка згідно з винаходом; конаних з металевої пластини, які є закріпленими - Фіг.6а, 6b є виглядами у збільшеному масшу ковзному режимі у корпусі у напрямку, паралетабі деталі з Фіг.6 у двох різних робочих станах; льному їхній площині й ортогональному напрям- Фіг.7 є перспективою третього варіанта втікові руху ригельного елемента 3. Як уже було лення винаходу, в якому застосовано серцевину, вказано, деталі конструкції, які стосуються спосояка може бути демонтована; бу закріплення ригельного елемента 3 та запобі- Фіг.8 є перспективою серцевини, з усуненжних пластин 6 у корпусі 2 з можливістю ковзанням деяких деталей для зручності пояснення; ня, у даному разі не описано, оскільки 7 89175 8 вищезгадані деталі по змозі виконують традиційшому з двох прорізів 11, 12 зроблених у нижній ним способом. Крім того, цілком традиційним є стінці корпусу 2. те, що запобіжні пластини 6 мають віконця 6а, які Як уже було згадано вище, замок виходить з практично стикуються одне з одним і мають зубзаводу у стані, показаному на Фіг.1, і, таким чичасті краї. І нарешті, запобіжні пластини 6 мають ном, його встановлюють з першою пластиною 6, відповідні отвори 6b для зачеплення ключа, з яка утримується так, як можна побачити на Фіг.1, верхніми краями 6с, які мають зачеплюватися у тимчасовій позиції, в якій вона є неактивною. У зубчастими краями двох борідок ключа (приклад вищезгаданому стані замок контролюється клюключа такого типу можна побачити на Фіг.8). Коли чем першого типу, яким зазвичай є робочий ключ, ключ вставляють у замок і обертають навколо який може надаватися технічному персоналові, його осі, зубчасті краї двох борідок послідовно задіяному в будівельних роботах. входять у контакт з краями 6с пластин 6 таким Фіг.4 показує замок у стані для застосування чином, щоб останні зміщувалися (вертикально за допомогою робочого ключа. Оскільки перша вгору, як показано на Фіг.1) проти дії пружних пластина 6 перебуває в її тимчасово неактивній засобів (не показано на Фіг.1) або просто проти позиції, запобіжний штифт 7 проходить між зубадії тяжіння. Зубчасті краї віконець 6а запобіжних ми віконець пластин під час першого оберту клюпластин 6 та зубчасті краї двох борідок дозволеча. Наприкінці вищезгаданого першого оберту ного ключа мають таку форму, що дозволений запобіжний штифт 7 ударяється об зуб 13, таким ключ зміщує пластини 6 у позиції, які дозволяють чином, щоб перешкоджати подальшому рухові здійснювати переміщення ригельного елемента ригельного елемента. Однак у вищезгаданому 3. Пластина, яка утворює частину вищезгаданого стані ригельні штифти 4 витягаються таким чиелемента, фактично має запобіжний штифт 7 ном, щоб замок міг бути приведений у дію за до(або "палець"), який виступає крізь віконця 6а помогою робочого ключа для відкривання та запластин 6 і знаходить вільний коридор між веркривання дверей, на яких його встановлено. шинами зубців віконець 6а, коли пластини є зміВідразу після завершення будівельних робіт, щеними за допомогою ключа у позицію, яка доколи приміщення передано законному власникозволяє здійснювати переміщення ригельного ві, останній користується ключем господаря, елемента. вставляючи його у замок і обертаючи його. Ключ Описані вище конструкція та функціонування господаря здатен приводити в дію ригельний є традиційними для будь-якого замка з секретом елемент за два оберти ключа, оскільки його для ключа з подвійною борідкою. У даному разі оснащено профілем, придатними для зміщення слід наголосити, що винахід може бути застосовсіх пластин 6 у їхню позицію, яка забезпечує ваний для будь-якого замка цього типу, який пеможливість переміщення ригельного елемента. редбачає певну кількість запобіжних пластин виЗокрема, коли ключ господаря досягає кінця його щевказаного типу. Зокрема, винахід також першого оберту, запобіжний штифт 7 не спиняпоширюється, наприклад, на замки, у яких зміється зубом 13, оскільки ключ контролює підніщення пластин контролюється, замість ключа з мання (як можна побачити на фігурах) першої подвійною борідкою, за допомогою циліндрового пластини 6 для запобігання зачепленню з зубом механізму. Або ж винахід може бути застосова13. Водночас, відразу після досягнення кінця друний до замка так званого "насосного" типу, в якогого оберту, ключ господаря викликає повний хід му пластини закріплено з можливістю коливання ригельного елемента і водночас зміщення пласнавколо спільної осі шарнірного з'єднання, і в тини 14 для контролювання верхньої вертикальякому ключ має передній зубчастий край і повиної напрямної планки настільки, наскільки є доснен проштовхуватися в подовжньому напрямку у татнім для приведення кулачка 16а у контакт з замку, перш, ніж обертатися. похилою площиною 16 стопорного елемента 10 Ідея, покладена в основу даного винаходу, (Фіг.2) для зміщення стопорного елемента 10 полягає в тому, що замок у момент його першого вліво (як видно на Фіг.2), у позицію, показану на встановлення має одну або кілька пластин 6, які Фіг.3. Таким чином, зникає можливість утримання тимчасово утримуються у позиції, в якій вони є пластин 6 у первісній тимчасовій позиції, таким відсунутими з позиції спокою, у яку вони поверчином, щоб будь-яке приведення замка в дію за таються відповідними пружинами повернення. У допомогою першого ключа, тобто робочого клюконкретному показаному випадку лише перша ча, стало неможливим. пластина 6 має зуб 8, який спирається на фіксаЯк можна побачити, у разі замка згідно з витор 9, що утворює частину стопорного елемента находом спочатку замок приводиться в дію за 10 (Фіг.2, 3) таким чином, щоб вищезгадана пласдопомогою робочого ключа а після першого притина 6 перебувала у позиції, відсунутій від її поведення замка в дію за допомогою ключа госпозиції спокою, у яку вона штовхається відповідною даря сам замок приводиться в дію лише за допопружиною повернення (не показаною на кресленмогою ключа господаря. Вищезгаданого нях). результату досягають, в оптимальному варіанті Як можна побачити на Фіг.2 та 3, стопорний втілення, у процесі простого застосування ключа елемент 10 складається з призматичного блока, господаря у замку. Однак при цьому не виключазакріпленого у корпусі 2 з можливістю ковзання в ється, що ослаблення пластин, які утримуються у одному напрямку руху з ригельним елементом 3 тимчасовій позиції, може бути приведене в дію за між двома крайніми позиціями, обмеженими задопомогою іншого механізму, який приводиться в чепленням пружного зуба 10а в одному або індію користувачем вручну і навмисно. 9 89175 10 Вищезгаданий результат може бути досягнуНа Фіг.11-16 показано ще один варіант втітий шляхом утримання навіть однієї з пластин 6 у лення замка згідно з винаходом, який дозволяє вищезгаданій тимчасовій позиції. Однак, якщо значною мірою збільшити кількість замків, які потрібно, наприклад, щоб різні замки одного приспочатку можуть контролюватися одним робочим міщення, які мають функціонувати з різними клюключем, а потім можуть бути пристосовані для чами господаря, могли бути спочатку приведені в роботи з різними ключами господаря, таким чидію за допомогою одного робочого ключа, необном, щоб бути повністю незалежними один від хідно спочатку утримувати кілька пластин 6 у неодного (подібна можливість забезпечується у активній позиції. вищеописаному першому варіанті втілення, але Варіант втілення з Фіг.6, 6а та 6b відрізняєтьобмежується меншою кількістю замків). ся від вищеописаного варіанта лише способом, На Фіг.11 пояснюється замок у стані, в якому яким перша пластина 6 утримується в її тимчасовін надходить з виробництва, у робочому варіанвій позиції. У цьому разі вищезгаданого утриманті. У цьому стані замок, приведений в дію спеціаня досягають допомогою зачеплення з прорізом льним робочим ключем, який є однаковим для 20, зробленим у боковій стороні пластини 6, завсіх замків, має можливість виконувати лише два побіжного фіксатора 21, який виступає від неруз чотирьох можливих поворотів, як уже було опихомого додаткового засобу 22 (у конкретному сано вище. випадку - утворення, виконаного з пластичного У цьому варіанті втілення можна побачити, матеріалу, яке функціонує як корпус для пружин що замок також оснащено важелем 101, закріпповернення пластин). Як можна побачити на леним з можливістю коливання через палець Фіг.6b, вибраний матеріал та розташування де101а на пластині ригельного елемента 3 і має талей є такими, що при вставленні та застосузапобіжний фіксатор 102, який під дією пружини ванні ключа господаря він викликає вертикальне 103 змушений залишатися у контакті з кодованою переміщення (як видно на фігурі) пластини, яка пластиною 6 (для зрозумілості та зручності поястимчасово утримується запобіжним фіксатором нення інші пластини не представлено). 21, що спричинює ламання вищезгаданого зуба, Після вставлення робочого ключа існує можнаслідком чого є блокування робочого ключа. ливість здійснення, як уже було згадано вище, І нарешті, варіант втілення згідно з Фіг.7-10 лише двох перших поворотів, оскільки ключ, як стосується прикладу замка 1, оснащеного серцеуже було описано вище з посиланням на перший виною замка 30, яка може бути демонтована і варіант втілення, не дозволяє ослабляти пластизамінена. У цьому разі саме серцевина замка ну, на якій розміщено зуб 13. У цій крайній ситуавключає певну кількість пластин 6, закріплених у ції, як можна побачити на Фіг.12, запобіжний фікковзному режимі відносно рами 31 серцевини 30. сатор 102 важеля 101 продовжує перебувати у Серцевина також включає пластину, яка складає контакті з пластиною 6, ригельним елементом 3, ригельний елемент 3, який, у закріпленому стані який не має можливості виконання подальшого серцевини у корпусі замка, з'єднується відомим повороту за рахунок запобіжного штифта 7, який способом з пластиною, з'єднаною з ригельними стримується зубом 13 пластини 6. штифтами 4. У показаному прикладі перша з При вставленні постійного ключа господаря пластин 6 утримується в її тимчасовій позиції, відбувається, як уже було описано для першого оскільки її зуб 33 зачеплюється з додатковим варіанта втілення, ослаблення пластини 6 таким засобом 34 стопорного елемента 10. Останній чином, щоб запобіжний штифт 7 мав можливість має додатковий засіб 35 з фіксатором, який вибіпроходити у віконце пластини 6 і спрямовувати рково зачеплюється з одним або іншим з двох ригельний елемент З вперед (Фіг.13). прорізів (лише один з яких можна побачити на У цей момент подальше просування ригельФіг.10, разом з додатковим засобом 35), зробленого елемента 3 (Фіг.14) дає важелеві 101, який них у пластині, що утворює частину рами серценим переноситься, можливість вільно обертатися вини замка. Вставлення ключа господаря виклипід дією пружини 103 у напрямку годинникової кає виключення стопорного елемента 10, стрілки (як можна побачити на фігурах). Наприкіоскільки ригельний елемент 3 має палець 36, нці четвертого повороту, тобто після двох повних який входить у контакт зі стінкою 37 стопорного обертів ключа (замок повністю закритий), важіль елемента 10. В іншому конструкція та функції є 101 перебуває у кінцевій остаточній і неповоротповністю подібними до тих, які вже було описано ній позиції (Фігура 15), в якій він утримується привище. тиснутим до відігнутого краю пластини ригельноЯк чітко випливає з представленого вище го елемента 3 за допомогою пружини 103. опису, замок згідно з винаходом здатен забезпеУ вищезгаданому стані, у разі закривання зачити досягнення мети можливості приведення в мка, коли досягнуто останнього повороту, запобідію за допомогою робочого ключа на першому жний фіксатор 102 перебуває у позиції, яка відетапі з подальшим блокуванням вищезгаданого повідає прорізові 108, зробленому у пластині 6 на робочого ключа та надзвичайно простою активівідповідній висоті, що дозволяє йому входити у зацією ключа господаря без витрат часу і без віконце 109 і перебувати у кінцевій відкритій побудь-яких додаткових витрат коштів при виробзиції (Фіг.16). ництві замка. В оптимальному варіанті втілення Якщо у замок випадково вставити старий рорезультату досягають надзвичайно простим і бочий ключ, то, на відміну від вищеописаного зручним для користувача способом, оскільки вже першого варіанта втілення, ригельний елемент 3 перше застосування ключа господаря викликає не матиме можливості переміщуватися, оскільки блокування робочого ключа. запобіжний фіксатор 102 запобігає його просу 11 89175 12 ванню, бо не знаходитиме прорізу 108 через інЗрозуміло, що без відхилення від принципу ший код пластини або пластин 6, що ослабляєтьвинаходу, деталі конструкції та варіанти втілення ся (ослабляються) через вставлення ключа госможуть значною мірою відрізнятися від тих, які подаря (залежно від рівня виготовлення, може описуються і пояснюються авторами лише для бути передбачено до шести пластин). прикладу, таким чином, не виходячи за межі обсягу даного винаходу. 13 89175 14 15 89175 16 17 89175 18 19 89175 20 21 89175 22 23 89175 24 25 89175 26 27 89175 28 29 89175 30 31 Комп’ютерна верстка О. Рябко 89175 Підписне 32 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
