Спосіб і пристрій для безпровідного зв’язку з декількома несучими

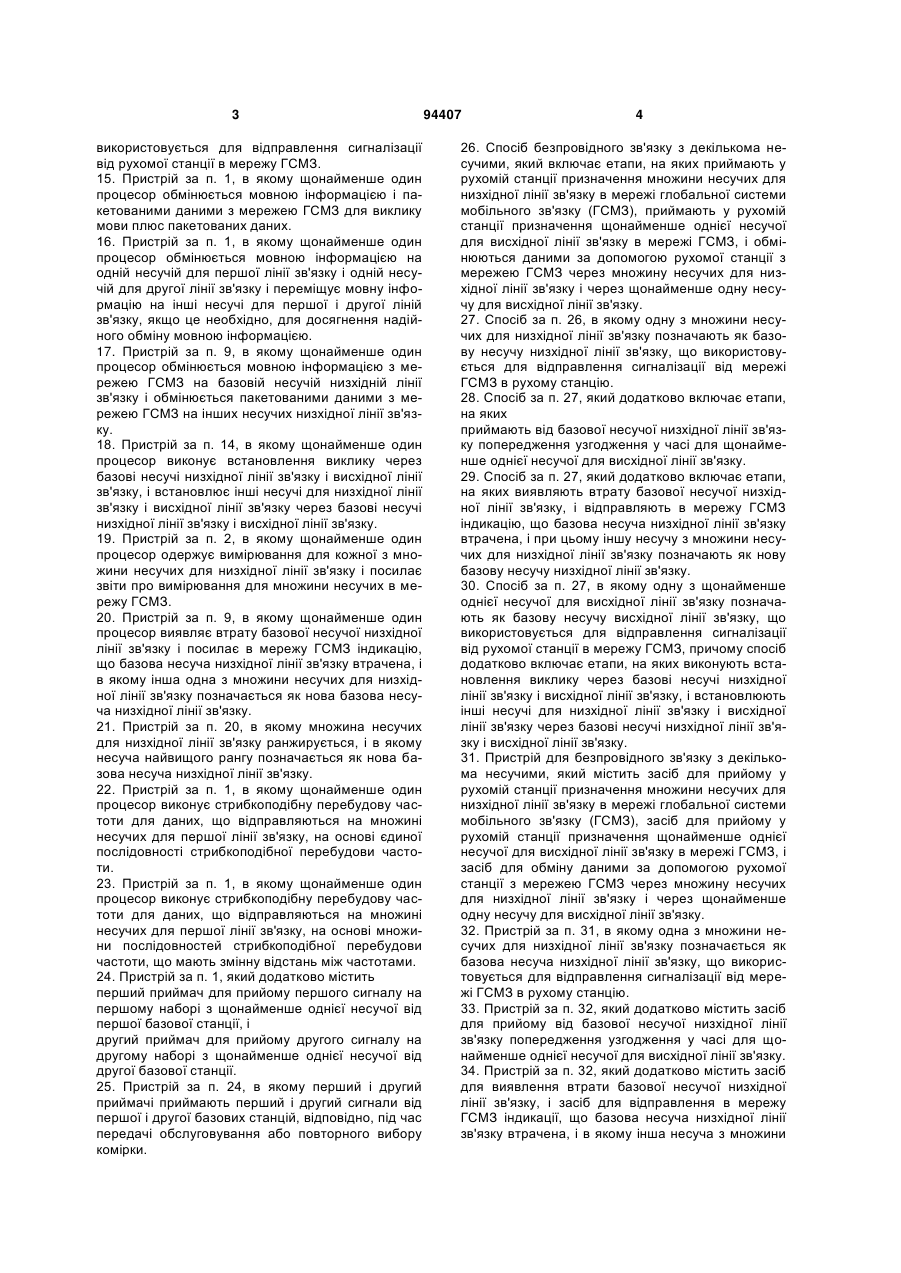

1. Пристрій для безпровідного зв'язку з декількома несучими, який містить щонайменше один процесор для прийому у рухомій станції призначення множини несучих для першої лінії зв'язку в мережі глобальної системи мобільного зв'язку (ГСМЗ), для прийому у рухомій станції призначення щонайменше однієї несучої для другої лінії зв'язку в мережі ГСМЗ і для обміну даними за допомогою рухомої станції з мережею ГСМЗ через множину несучих для першої лінії зв'язку і через щонайменше одну несучу для другої лінії зв'язку, і запам'ятовуючий пристрій, пов'язаний з щонайменше одним процесором. 2. Пристрій за п. 1, в якому перша лінія зв'язку являє собою низхідну лінію зв'язку, а друга лінія зв'язку являє собою висхідну лінію зв'язку в мережі ГСМЗ. 3. Пристрій за п. 1, в якому перша лінія зв'язку являє собою висхідну лінію зв'язку, а друга лінія зв'язку являє собою низхідну лінію зв'язку в мережі ГСМЗ. 4. Пристрій за п. 2, в якому щонайменше один процесор приймає множину блоків пакетованих даних на множині несучих для низхідної лінії зв'язку і приймає множину пакетних сигналів на одній несучій для кожного з блоків пакетованих даних. 5. Пристрій за п. 2, в якому щонайменше один процесор приймає множину блоків пакетованих 2 (19) 1 3 використовується для відправлення сигналізації від рухомої станції в мережу ГСМЗ. 15. Пристрій за п. 1, в якому щонайменше один процесор обмінюється мовною інформацією і пакетованими даними з мережею ГСМЗ для виклику мови плюс пакетованих даних. 16. Пристрій за п. 1, в якому щонайменше один процесор обмінюється мовною інформацією на одній несучій для першої лінії зв'язку і одній несучій для другої лінії зв'язку і переміщує мовну інформацію на інші несучі для першої і другої ліній зв'язку, якщо це необхідно, для досягнення надійного обміну мовною інформацією. 17. Пристрій за п. 9, в якому щонайменше один процесор обмінюється мовною інформацією з мережею ГСМЗ на базовій несучій низхідній лінії зв'язку і обмінюється пакетованими даними з мережею ГСМЗ на інших несучих низхідної лінії зв'язку. 18. Пристрій за п. 14, в якому щонайменше один процесор виконує встановлення виклику через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку, і встановлює інші несучі для низхідної лінії зв'язку і висхідної лінії зв'язку через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку. 19. Пристрій за п. 2, в якому щонайменше один процесор одержує вимірювання для кожної з множини несучих для низхідної лінії зв'язку і посилає звіти про вимірювання для множини несучих в мережу ГСМЗ. 20. Пристрій за п. 9, в якому щонайменше один процесор виявляє втрату базової несучої низхідної лінії зв'язку і посилає в мережу ГСМЗ індикацію, що базова несуча низхідної лінії зв'язку втрачена, і в якому інша одна з множини несучих для низхідної лінії зв'язку позначається як нова базова несуча низхідної лінії зв'язку. 21. Пристрій за п. 20, в якому множина несучих для низхідної лінії зв'язку ранжирується, і в якому несуча найвищого рангу позначається як нова базова несуча низхідної лінії зв'язку. 22. Пристрій за п. 1, в якому щонайменше один процесор виконує стрибкоподібну перебудову частоти для даних, що відправляються на множині несучих для першої лінії зв'язку, на основі єдиної послідовності стрибкоподібної перебудови частоти. 23. Пристрій за п. 1, в якому щонайменше один процесор виконує стрибкоподібну перебудову частоти для даних, що відправляються на множині несучих для першої лінії зв'язку, на основі множини послідовностей стрибкоподібної перебудови частоти, що мають змінну відстань між частотами. 24. Пристрій за п. 1, який додатково містить перший приймач для прийому першого сигналу на першому наборі з щонайменше однієї несучої від першої базової станції, і другий приймач для прийому другого сигналу на другому наборі з щонайменше однієї несучої від другої базової станції. 25. Пристрій за п. 24, в якому перший і другий приймачі приймають перший і другий сигнали від першої і другої базових станцій, відповідно, під час передачі обслуговування або повторного вибору комірки. 94407 4 26. Спосіб безпровідного зв'язку з декількома несучими, який включає етапи, на яких приймають у рухомій станції призначення множини несучих для низхідної лінії зв'язку в мережі глобальної системи мобільного зв'язку (ГСМЗ), приймають у рухомій станції призначення щонайменше однієї несучої для висхідної лінії зв'язку в мережі ГСМЗ, і обмінюються даними за допомогою рухомої станції з мережею ГСМЗ через множину несучих для низхідної лінії зв'язку і через щонайменше одну несучу для висхідної лінії зв'язку. 27. Спосіб за п. 26, в якому одну з множини несучих для низхідної лінії зв'язку позначають як базову несучу низхідної лінії зв'язку, що використовується для відправлення сигналізації від мережі ГСМЗ в рухому станцію. 28. Спосіб за п. 27, який додатково включає етапи, на яких приймають від базової несучої низхідної лінії зв'язку попередження узгодження у часі для щонайменше однієї несучої для висхідної лінії зв'язку. 29. Спосіб за п. 27, який додатково включає етапи, на яких виявляють втрату базової несучої низхідної лінії зв'язку, і відправляють в мережу ГСМЗ індикацію, що базова несуча низхідної лінії зв'язку втрачена, і при цьому іншу несучу з множини несучих для низхідної лінії зв'язку позначають як нову базову несучу низхідної лінії зв'язку. 30. Спосіб за п. 27, в якому одну з щонайменше однієї несучої для висхідної лінії зв'язку позначають як базову несучу висхідної лінії зв'язку, що використовується для відправлення сигналізації від рухомої станції в мережу ГСМЗ, причому спосіб додатково включає етапи, на яких виконують встановлення виклику через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку, і встановлюють інші несучі для низхідної лінії зв'язку і висхідної лінії зв'язку через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку. 31. Пристрій для безпровідного зв'язку з декількома несучими, який містить засіб для прийому у рухомій станції призначення множини несучих для низхідної лінії зв'язку в мережі глобальної системи мобільного зв'язку (ГСМЗ), засіб для прийому у рухомій станції призначення щонайменше однієї несучої для висхідної лінії зв'язку в мережі ГСМЗ, і засіб для обміну даними за допомогою рухомої станції з мережею ГСМЗ через множину несучих для низхідної лінії зв'язку і через щонайменше одну несучу для висхідної лінії зв'язку. 32. Пристрій за п. 31, в якому одна з множини несучих для низхідної лінії зв'язку позначається як базова несуча низхідної лінії зв'язку, що використовується для відправлення сигналізації від мережі ГСМЗ в рухому станцію. 33. Пристрій за п. 32, який додатково містить засіб для прийому від базової несучої низхідної лінії зв'язку попередження узгодження у часі для щонайменше однієї несучої для висхідної лінії зв'язку. 34. Пристрій за п. 32, який додатково містить засіб для виявлення втрати базової несучої низхідної лінії зв'язку, і засіб для відправлення в мережу ГСМЗ індикації, що базова несуча низхідної лінії зв'язку втрачена, і в якому інша несуча з множини 5 94407 6 несучих для низхідної лінії зв'язку позначається як нова базова несуча низхідної лінії зв'язку. 35. Пристрій за п. 32, в якому одна з щонайменше однієї несучої для висхідної лінії зв'язку позначається як базова несуча висхідної лінії зв'язку, що використовується для відправлення сигналізації від рухомої станції в мережу ГСМЗ, причому пристрій додатково містить засіб для виконання встановлення виклику через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку, і засіб для встановлення інших несучих для низхідної лінії зв'язку і висхідної лінії зв'язку через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку. 36. Пристрій для безпровідного зв'язку з декількома несучими, який містить щонайменше один процесор для призначення множини несучих для першої лінії зв'язку для рухомої станції в мережі глобальної системи мобільного зв'язку (ГСМЗ), для призначення щонайменше однієї несучої для другої лінії зв'язку для рухомої станції і для обміну даними з рухомою станцією через множину несучих для першої лінії зв'язку і через щонайменше одну несучу для другої лінії зв'язку, і запам'ятовуючий пристрій, пов'язаний з щонайменше одним процесором. 37. Пристрій за п. 36, в якому перша лінія зв'язку являє собою низхідну лінію зв'язку, а друга лінія зв'язку являє собою висхідну лінію зв'язку, і в якому одна з множини несучих для низхідної лінії зв'язку позначається як базова несуча низхідної лінії зв'язку, що використовується для відправлення сигналізації від мережі ГСМЗ в рухому станцію. 38. Пристрій за п. 37, в якому щонайменше один процесор посилає попередження узгодження у часі в рухому станцію для щонайменше однієї несучої для висхідної лінії зв'язку на базовій несучій низхідної лінії зв'язку. 39. Пристрій за п. 37, в якому щонайменше один процесор приймає від рухомої станції індикацію відносно втрати базової несучої низхідної лінії зв'язку, і в якому інша несуча з множини несучих для низхідної лінії зв'язку позначається як нова базова несуча низхідної лінії зв'язку. 40. Пристрій за п. 37, в якому одна з щонайменше однієї несучої для висхідної лінії зв'язку позначається як базова несуча висхідної лінії зв'язку, що використовується для відправлення сигналізації від рухомої станції в мережу ГСМЗ, і в якому щонайменше один процесор виконує встановлення виклику з рухомою станцією через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку. 41. Зчитуваний комп'ютером носій інформації, що містить код, що призначає щонайменше одному комп'ютеру приймати в рухомій станції призначення множини несучих для низхідної лінії зв'язку в мережі глобальної системи мобільного зв'язку (ГСМЗ), код, що призначає щонайменше одному комп'ютеру приймати в рухомій станції призначення щонайменше одній несучій для висхідної лінії зв'язку в мережі ГСМЗ, і код, що призначає щонайменше одному комп'ютеру обмінюватися даними за допомогою рухомої станції з мережею ГСМЗ через множину несучих для низхідної лінії зв'язку і через щонайменше одну несучу для висхідної лінії зв'язку. Галузь техніки, до якої належить винахід Дане розкриття належить загалом до зв'язку і, більш конкретно, до способів передачі даних в мережі безпровідного зв'язку. Рівень техніки Мережі безпровідного зв'язку широко розгорнені для забезпечення різних послуг зв'язку, таких як передача мови, пакетованих даних, широкомовна розсилка, обмін повідомленнями і так далі. Ці мережі можуть бути мережами множинного доступу, здатними підтримувати зв'язок для множини користувачів за допомогою спільного використання наявних в розпорядженні ресурсів мережі. Приклади таких мереж множинного доступу включають в себе мережі множинного доступу з кодовим розділенням каналів (МДКР, CDMA), мережі множинного доступу з часовим розділенням каналів (МДЧР, TDMA), мережі множинного доступу з частотним розділенням каналів (МДчР, FDMA) і мережі доступу з мультиплексуванням з ортогональним частотним розділенням каналів (ДМОЧР, OFDMA). Використання даних для мереж безпровідного зв'язку безперервно зростає завдяки збільшуваній кількості користувачів так само, як появі нових прикладних програм з більш високими потребами в даних. Однак, така мережа звичайно має визна чену максимальну підтримувану швидкість передачі даних для кожного користувача, яка визначена розробкою мережі. Суттєве збільшення максимальної підтримуваної швидкості передачі даних часто реалізовується за допомогою розгортання нового покоління або нової розробки мережі. Наприклад, перехід від другого покоління (2G) до третього покоління (3G) в мережах стільникового зв'язку забезпечує суттєві удосконалення в швидкості передачі даних і технічних характеристиках. Однак, розгортання нових мереж зв'язку є капіталомістким і часто буває складним. Тому в техніці існує потреба в методиках, що забезпечують поліпшення пропускної здатності для користувачів в мережі безпровідного зв'язку раціональним і ефективним з точки зору витрат способом. Суть винаходу У даному описі описані методики використання множини несучих на низхідній лінії зв'язку (від базової станції до рухомої станції) і/або висхідної лінії зв'язку (від рухомої станції до базової станції), призначені для значного поліпшення пропускної здатності для рухомої станції в мережі безпровідного зв'язку, наприклад, в мережі глобальної системи мобільного зв'язку (ГСМЗ, GSM). Несуча може відповідати радіочастотному (РЧ) каналу в 7 ГСМЗ. Мережа ГСМЗ може підтримувати режим роботи з декількома несучими на низхідній лінії зв'язку і/або висхідній лінії зв'язку. Рухома станція може одночасно приймати дані на множині несучих для режиму роботи з декількома несучими на низхідній лінії зв'язку. Рухома станція може одночасно передавати дані на множині несучих для режиму роботи з декількома несучими на висхідній лінії зв'язку. Рухомій станції може бути призначена одна або більше несучих для низхідної лінії зв'язку і одна або більше несучих для висхідної лінії зв'язку, залежно від різних факторів. Згідно із зразковим варіантом здійснення винаходу, описаний пристрій, який включає в себе щонайменше один процесор і запам'ятовуючий пристрій. Процесор (процесори) приймають призначення множини несучих для першої лінії зв'язку в мережі ГСМЗ, приймають призначення щонайменше однієї несучої для другої лінії зв'язку в мережі ГСМЗ і обмінюються даними з мережею ГСМЗ через множину несучих для першої лінії зв'язку і через щонайменше одну несучу для другої лінії зв'язку. Перша лінія зв'язку може бути низхідною лінією зв'язку, а друга лінія зв'язку може бути висхідною лінією зв'язку, або навпаки. Згідно з іншим зразковим варіантом здійснення, описаний пристрій, який включає в себе щонайменше один процесор і запам'ятовуючий пристрій. Процесор (процесори) призначають множину несучих для першої лінії зв'язку для рухомої станції в мережі ГСМЗ, призначають щонайменше одну несучу для другої лінії зв'язку для рухомої станції і обмінюються даними з рухомою станцією через множину несучих для першої лінії зв'язку і через щонайменше одну несучу для другої лінії зв'язку. Нижче більш детально описані різні зразкові варіанти здійснення винаходу. Короткий опис креслень Фіг. 1 зображує мережу ГСМЗ. Фіг. 2 зображує структуру кадру в ГСМЗ. Фіг. 3 зображує зразковий варіант здійснення режиму роботи з декількома несучими в мережі ГСМЗ. Фіг. 4А-4С зображують три схеми передачі даних в режимі роботи з декількома несучими. Фіг. 5А і 5В зображують дві схеми стрибкоподібної перебудови частоти. Фіг. 6 зображує процес передачі даних в режимі роботи з декількома несучими. Фіг. 7 зображує блок-схему базової станції і рухомої станції. Докладний опис Слово "зразковий" в даному описі використовується для позначення "служить як приклад, зразок або ілюстрація". Будь-який зразковий варіант здійснення, описаний в даному описі як "зразковий", не обов'язково повинен розглядатися як переважний в порівнянні з іншими зразковими варіантами здійснення. Описані в даному описі методики передачі можуть використовуватися для різних мереж безпровідного зв'язку, таких як мережі МДКР, МДЧР, МДчР і ДМОЧР. Терміни "мережа" і "система" часто використовуються взаємозамінним чином. Ме 94407 8 режа МДКР може реалізовувати одну або більше технологій радіозв'язку, такі як cdma2000 (множинний доступ з кодовим розділенням каналів 2000), широкосмуговий МДКР (Ш-МДКР) і так далі. cdma2000 охоплює IS-2000, IS-856, IS-95 (міжнародні стандарти) і інші стандарти. Мережа МДЧР може реалізовувати одну або більше технологій безпровідного зв'язку, такі як ГСМЗ, вдосконалені швидкості передачі даних для глобального розвитку (ВШПГР, TDGE) і так далі. Ці різні технології і стандарти радіозв'язку в техніці відомі. Ш-МДКР і ГСМЗ описані в документах консорціуму під назвою "Проект партнерства 3-го покоління" (3GPP). cdma2000 описаний в документах консорціуму під назвою "Проект партнерства 3-го покоління 2" (3GPP2). Документи 3GPP і 3GPP2 є загальнодоступними. Для ясності, методики передачі нижче описані конкретно для мережі ГСМЗ, і в більшій частині опису, представленого нижче, використовується термінологія ГСМЗ. Мережа ГСМЗ може бути мережею доступу радіозв'язку (МДРЗ, RAN) ВШПГР ГСМЗ (GERAN) або деякою іншою мережею ГСМЗ. Фіг. 1 зображує мережу 100 ГСМЗ з базовими станціями 110 і рухомими станціями 120. Базова станція являє собою загалом стаціонарну станцію, яка здійснює зв'язок з рухомими станціями і може також згадуватися як вузол В, базова приймальнопередавальна система (БППС, BTS), точка доступу, і/або може використовуватися деяка інша термінологія. Кожна базова станція 110 забезпечує зону обслуговування зв'язку для конкретної географічної області 102. Термін "комірка" може належати до базової станції і/або її зони обслуговування залежно від контексту, в якому цей термін використовується. Мережний контролер 130 пов'язаний з базовими станціями 110 і забезпечує координацію і керування для цих базових станцій. Мережний контролер 130 може бути єдиним мережним об'єктом або сукупністю мережних об'єктів. Наприклад, мережний контролер 130 може включати в себе контролер базових станцій (КБС, BSC) і центр комутації рухомого зв'язку (ЦКРЗ, MSC), і так далі. Рухомі станції 120 звичайно розосереджені по всій мережі, і кожна рухома станція може бути стаціонарною або рухомою. Рухома станція також може згадуватися як користувацьке обладнання, термінал, абонентський пункт, або може використовуватися деяка інша термінологія. Рухомою станцією може бути стільниковий телефон, персональний цифровий асистент (ПЦA, PDA), пристрій безпровідного зв'язку, кишеньковий пристрій, безпровідний модем і так далі. Рухома станція може здійснювати зв'язок з базовою станцією на низхідній лінії зв'язку і/або висхідній лінії зв'язку. Термін "низхідна лінія зв'язку" (або "пряма лінія зв'язку") належить до лінії зв'язку від базових станцій до рухомих станцій, а термін "висхідна лінія зв'язку" (або "зворотна лінія зв'язку") належить до лінії зв'язку від рухомих станцій до базових станцій. Мережа ГСМЗ може працювати в одному або більше частотних діапазонах, таких як діапазони ГСМЗ 900, ГСМЗ 1800 і ГСМЗ 1900. Кожний частотний діапазон охоплює певний частотний діапазон 9 94407 і розділений на деяку кількість РЧ каналів по 200 кГц. Кожний РЧ канал ідентифікований визначеним АКРЧК (ARFCN) (абсолютною кількістю радіочастотних каналів). Таблиця 1 перелічує частотні 10 діапазони для низхідної лінії зв'язку і висхідної лінії зв'язку, а також номера АКРЧК для діапазонів ГСМЗ 900, ГСМЗ 1800 і ГСМЗ 1900. Таблиця 1 Частотний діапазон ГСМЗ 900 ГСМЗ 1800 ГСМЗ 1900 Висхідна лінія зв'язку (МГц) 890-915 1710-1785 1850-1910 Кожна базова станція в мережі ГСМЗ передає дані і сигналізацію на наборі РЧ каналів, призначених для цієї базової станції мережним оператором. Для зниження радіоперешкод між комірками, базовими станціями, розташованими близько одна до одної, призначаються різні набори РЧ каналів таким чином, щоб передачі для цих базових станцій не заважали одна одній. Фіг. 2 зображує структуру кадру в ГСМЗ. Часова шкала для передачі розділена на суперкадри. Кожний суперкадр має тривалість 6,12 секунди і включає в себе 1326 кадрів МДЧР. Суперкадр може бути розбитий або на 51 мультикадр по 26 кадрів, або на 26 мультикадрів по 51 кадру. Мультикадри по 26 кадрів загалом використовуються для каналів трафіку (інформаційного обміну), а мультикадри по 51 кадру загалом використовуються для каналів керування. Кожний мультикадр з 26 кадрів охоплює проміжок часу в 120 мілісекунд (мс) і включає в себе 26 кадрів МДЧР, які позначені як кадри 0-25 МДЧР. Дані трафіку (потоку інформаційного обміну) можуть посилатися в кадрах 011 МДЧР і кадрах 13-24 МДЧР кожного мультикадру по 26 кадрів. Кожний мультикадр з 51 кадру охоплює проміжок часу в 235,365 мс і включає в себе 51 кадр МДЧР, які позначені як кадри 0-50 МДЧР. Кожний кадр МДЧР охоплює проміжок часу в 4,615 мс і розбитий на 8 часових інтервалів, які позначені як часові інтервали 0-7. Передача в кожному часовому інтервалі називається в ГСМЗ як "пакетний сигнал". Структура кадру для ГСМЗ описана в документі 3GPP TS 05.01 під назвою "Technical Specification Group GERAN; Digital cellular telecommunications system (Phase 2+); Physical layer on the radio path; General description (Група технічних вимог GERAN; Система цифрового стільникового зв'язку (Етап 2+); Фізичний рівень в тракті радіозв'язку; Загальний опис), "Випуск 1999 p., листопад 2001 p., який є загальнодоступним. У зразковому варіанті здійснення, мережа ГСМЗ підтримує режим роботи з декількома несучими на низхідній лінії зв'язку (НЛЗ, DL) і/або висхідній лінії зв'язку (ВЛЗ, UL). Рухома станція може приймати дані на множині РЧ каналів одночасно для режиму роботи з декількома несучими на низхідній лінії зв'язку. Рухома станція може передавати дані на множині РЧ каналів одночасно для режиму роботи з декількома несучими на висхідній лінії зв'язку. Рухомій станції може бути призначений один або більше РЧ каналів для низхідної лінії Низхідна лінія зв'язку (МГц) 935-960 1805-1880 1930-1990 АКРЧК 1-124 512-885 512-810 зв'язку і один або більше РЧ каналів для висхідної лінії зв'язку залежно від різних факторів, таких як доступність ресурсів радіозв'язку, потреби в даних і пропускні здатності рухомої станції, і так далі. Терміни "РЧ канали" і "несучі" в даному описі використовуються взаємозамінним чином. Для ясності, багато що з подальшого опису належить до режиму роботи з декількома несучими для однієї рухомої станції. Рухомій станції може бути призначена деяка кількість часових інтервалів для кожної несучої, призначеної для низхідної лінії зв'язку і висхідної лінії зв'язку. Така ж або відмінна кількість часових інтервалів може бути призначена для інших несучих. Рухомій станції може бути призначена однакова кількість часових інтервалів на всіх несучих НЛЗ, і тоді вони можуть мати однакові здатності передачі на всіх несучих НЛЗ. Наприклад, рухома станція може приймати призначення (4+4)+2 часових інтервалів, яке означає по чотири часових інтервали для кожної з двох несучих НЛЗ і два часових інтервали для однієї несучої ВЛЗ. Рухомій станції також можуть бути призначені різні кількості часових інтервалів для несучих НЛЗ. Наприклад, рухома станція може приймати призначення (4+2)+2 часових інтервалів, яке означає чотири часових інтервали для однієї несучої НЛЗ, два часових інтервали для іншої несучої НЛЗ і два часових інтервали для однієї несучої ВЛЗ. Кількість призначених часових інтервалів для кожної лінії зв'язку може залежати від різних факторів, таких як ті фактори, які були відмічені вище для призначення несучих. Призначення часових інтервалів і несучих звичайно є напівстатичними і керуються мережею ГСМЗ через сигналізацію верхнього рівня. На низхідній лінії зв'язку, призначені часові інтервали можуть спільно використовуватися з іншими рухомими станціями. Рухомій станції розподіляється даний призначений часовий інтервал, якщо дані посилаються рухомій станції в цьому часовому інтервалі. Розподіл з множиною часових інтервалів являє собою розподіл для рухомої станції більше ніж одного часового інтервалу в кадрі МДЧР. Розподіли часових інтервалів звичайно є динамічними і можуть керуватися на основі блоків пакетованих даних за допомогою рівня керування доступом до передавального середовища (КДПС) в мережі ГСМЗ. Блок пакетованих даних може також згадуватися як повідомлення, пакет, блок даних, блок керування лінією радіозв'язку (КЛРЗ), блок КЛРЗ/КДПС, або може використовуватися 11 деяка інша термінологія. Кожний блок пакетованих даних включає в себе заголовок, який вказує призначеного одержувача цього блока пакетованих даних. Рухома станція звичайно виконує встановлення виклику з мережею ГСМЗ, щоб одержати призначення несучих і часових інтервалів для низхідної лінії зв'язку і висхідної лінії зв'язку. Рухома станція виконує первинне одержання до встановлення виклику. Для первинного одержання, рухома станція передає тональний сигнал на несучій НЛЗ, одержує частоту, обробляючи канал частотної корекції (КЧК, FCCH), одержує узгодження у часі, декодуючи канал синхронізації (КСН, SCH), і одержує системну інформацію з широкомовного каналу керування (ШМКК, ВССН). Для встановлення виклику, рухома станція намагається встановити підключення ресурсу радіозв'язку (РРЗ, RR), посилаючи повідомлення запиту каналу РРЗ на каналі довільного доступу (КДД, RACH). Базова станція приймає запит, призначає одну або більше несучих для рухомої станції для кожної з низхідної лінії зв'язку і висхідної лінії зв'язку, призначає один або більше часових інтервалів для кожної призначеної несучої і призначає один або більше каналів трафіку (інформаційного обміну) (КІОБ, ТСН). Базова станція також визначає попередження узгодження у часі (відліку часу) і частотну корекцію для рухомої станції на основі запиту, що приймається. Попередження узгодження у часі коректує похибку узгодження у часі на рухомій станції. Частотна корекція враховує доплерівський зсув частоти, що викликається переміщенням рухомої станції. Потім базова станція посилає рухомій станції розподілені ресурси радіозв'язку (несучі і часові інтервали), попередження узгодження у часі і частотну корекцію на каналі надання доступу (КНД, AGCH). Рухома станція застосовує попередження узгодження у часі і частотну корекцію так, щоб передачі на висхідній лінії зв'язку від рухомої станції були вирівняні за часом і частотою на базовій станції. Потім рухома станція обмінюється сигналізацією з мережею ГСМЗ, щоб встановити виклик, наприклад, для передачі мовних сигналів і/або пакетованих даних. Після цього, рухома станція обмінюється даними з мережею ГСМЗ на призначених несучих і часових інтервалах. Первинне одержання і встановлення виклику описані в різних документах від 3GPP. Загалом, рухомій станції може бути призначена будь-яка кількість несучих на низхідній лінії зв'язку і будь-яка кількість несучих на висхідній лінії зв'язку. Кількість несучих НЛЗ може бути такою ж або відрізнятися від кількості несучих ВЛЗ. Рухомій станції може бути призначена множина несучих на низхідній лінії зв'язку і/або висхідній лінії зв'язку під час встановлення виклику. Рухомій станції також спочатку може бути призначено по одній несучій для кожної лінії зв'язку, і після цього може бути додано більше несучих для кожної лінії зв'язку, коли це необхідно. Встановлення несучої і завершення з'єднання може бути досягнуто через сигналізацію Рівня 3, сигналізацію Рівня 1 (наприклад, подібно передачі обслуговування з комутацією пакетів) і/або неявну сигналізацію. Якщо кіль 94407 12 кість несучих НЛЗ дорівнює кількості несучих ВЛЗ, і якщо є фіксоване зіставлення між несучими НЛЗ і ВЛЗ, то рухома станція може посилати підтвердження прийому на несучій ВЛЗ у відповідь на опитування, що приймаються на пов'язаній несучій НЛЗ, і навпаки. Якщо кількість несучих НЛЗ відрізняється від кількості несучих ВЛЗ, то зіставлення між несучими НЛЗ і ВЛЗ може використовуватися для того, щоб вказувати, яка несуча використовується на одній лінії зв'язку для відправлення підтверджень для кожної несучої на іншій лінії зв'язку. Якщо кількість несучих ВЛЗ обмежена однією, то всі опитування будуть неявно приводити до дій у відповідь впорядкованого опитування на одній несучій ВЛЗ. У зразковому варіанті здійснення, одна несуча на кожній лінії зв'язку позначається як базова несуча для цієї лінії зв'язку, а інші несучі, якщо такі загалом є, згадуються як допоміжні несучі. Рухома станція може виконувати встановлення виклику через базові несучі НЛЗ і ВЛЗ. Базова несуча НЛЗ може передавати на рухому станцію призначення несучих, часових інтервалів і каналів інформаційного обміну для низхідної лінії зв'язку і висхідної лінії зв'язку. Рухома станція може виконувати початкове завантаження на базових несучих і може встановлювати допоміжні несучі через базові несучі. Рухома станція одержує частоту і узгодження у часі кожної несучої НЛЗ, призначеної для рухомої станції. Частота і узгодження у часі базової несучої НЛЗ можуть бути одержані на основі КЧК і КСН під час первинного одержання. Оскільки всі несучі НЛЗ, що передаються даною базовою станцією, звичайно вирівнюються за часом і частотою, рухома станція може бути спроможною одержувати кожну з допоміжних несучих НЛЗ більш швидко, використовуючи узгодження у часі і частоту базової несучої НЛЗ. Рухома станція застосовує належне попередження узгодження у часі і частотну корекцію до кожної несучої ВЛЗ, призначеної для рухомої станції. У одному зразковому варіанті здійснення передбачається, що несучі ВЛЗ є корельованими, і загальне попередження узгодження у часі, і загальна частотна корекція використовуються для всіх несучих ВЛЗ, призначених для рухомої станції. У цьому зразковому варіанті здійснення, базова станція може визначати загальне попередження узгодження у часі і загальну частотну корекцію на основі передач висхідної лінії зв'язку, що посилаються рухомою станцією, наприклад, на базовій несучій ВЛЗ. Наприклад, в пакетному режимі передачі, рухома станція може передавати пакетні сигнали довільного доступу на каналі регулювання попередження узгодження у часі пакетів висхідної лінії зв'язку (КРПУЧП/В), що відправляються на базовій несучій ВЛЗ. Базова станція може оцінювати попередження узгодження у часі для рухомої станції на основі пакетних сигналів довільного доступу і може посилати коректування попередження узгодження у часі для рухомої станції на каналі регулювання попередження узгодження за часом пакетів низхідної лінії зв'язку (КРПУЧП/Н, PTCCH/D), що відправляються на базовій несучій 13 НЛЗ. Потім рухома станція може застосовувати коректування попередження узгодження у часі до всіх несучих. У іншому зразковому варіанті здійснення, рухома станція передає пакетні сигнали довільного доступу на кожній несучій ВЛЗ, а базова станція посилає окремі коректування попередження узгодження у часі для кожної несучої ВЛЗ. Рухома станція може відправляти сигналізацію на висхідній лінії зв'язку різними способами. У одному зразковому варіанті здійснення, рухома станція відправляє сигналізацію на базовій несучій ВЛЗ. У іншому зразковому варіанті здійснення, призначені несучі ВЛЗ пов'язані з призначеними несучими НЛЗ. Між несучими НЛЗ і несучими ВЛЗ можуть бути зіставлення, наприклад, "один до одного", "множина до одного" або "один до множини", залежно від кількості несучих, призначених для кожної лінії зв'язку. Рухома станція може посилати сигналізацію для кожної несучої НЛЗ на пов'язаній несучій ВЛЗ. Рухома станція може вказувати для мережі ГСМЗ, що вона синхронізована з допоміжними несучими НЛЗ. У одному зразковому варіанті здійснення, індикації синхронізації для всіх несучих НЛЗ посилаються на базовій несучій ВЛЗ. У іншому зразковому варіанті здійснення, індикація відносно синхронізації для кожної несучої НЛЗ посилається на пов'язаній несучій ВЛЗ. Ще в одному зразковому варіанті здійснення, індикації синхронізації є неявними. Наприклад, мережа ГСМЗ може робити висновок про втрату синхронізації на основі відмови при прийомі підтверджень від рухомої станції для пакетів, що посилаються рухомій станції на низхідній лінії зв'язку. Індикація також може передаватися іншими способами. У зразковому варіанті здійснення, базова несуча НЛЗ передає наступну інформацію: - системну інформацію (ШМКК); - попередження узгодження у часі (КРПУЧП/Н) для рухомої станції; і - визначену для рухомої станції сигналізацію (ППКК, РАССН) для рухомої станції. Попередження узгодження у часі може відправлятися на КРПУЧП/Н і може використовуватися для всіх несучих ВЛЗ, призначених для рухомої станції. У цьому випадку, рухомій станції не потрібно приймати попередження узгодження у часі на допоміжних несучих НЛЗ. Визначена для рухомої станції сигналізація може відправлятися на пов'язаному з пакетами каналі керування (ППКК) і може включати в себе підтвердження для блоків пакетованих даних, що посилаються рухомою станцією на висхідній лінії зв'язку, інформацію регулювання потужності, розподіл ресурсу і повідомлення про перерозподіл, і так далі. Фіг. 3 зображує зразковий варіант здійснення режиму роботи з декількома несучими в мережі ГСМЗ. У цьому зразковому варіанті здійснення, рухомій станції призначено N несучих НЛЗ 1-N і Μ несучих ВЛЗ 1-М, де загалом Ν1 і М1. Множина несучих призначена для щонайменше однієї лінії зв'язку в режимі роботи з декількома несучими таким чином, що Ν>1 і/або М>1. N несучих НЛЗ і Μ несучих ВЛЗ можуть відповідати будь-якій кількості АКРЧК і можуть бути на будь-яких частотах. У 94407 14 зразковому варіанті здійснення, показаному на фіг. 3, несуча НЛЗ 1 позначається як базова несуча НЛЗ, а несуча ВЛЗ 1 позначається як базова несуча ВЛЗ. Для встановлення виклику, рухома станція може приймати системну інформацію від ШМКК на базовій несучій НЛЗ, передавати запити на КДД на базовій несучій ВЛЗ і приймати розподіл ресурсу з КНД на базовій несучій НЛЗ. Базова несуча НЛЗ також може нести КРПУЧП/Н і ППКК для рухомої станції. Рухома станція може приймати дані на всіх або на підмножині з N несучих НЛЗ, які несуть канал (канали) КІОБ низхідної лінії зв'язку для рухомої станції. Рухома станція може посилати дані на всіх або на підмножині з Μ несучих ВЛЗ. Наприклад, рухома станція може приймати напівстатичне призначення множини несучих ВЛЗ (наприклад, дві), але можна забезпечити можливість посилати тільки підмножину з множини несучих ВЛЗ (наприклад, одну несучу ВЛЗ) в будь-якому даному інтервалі передачі, який може складати тривалість блока радіозв'язку, за допомогою планування заснованого на прапорі стану висхідної лінії зв'язку (ПСВ). Це може забезпечувати можливість мережі ГСМЗ контролювати, яка несуча ВЛЗ використовується рухомою станцією в межах ступеня деталізації блоків радіозв'язку. Дані і сигналізація також можуть відправлятися на низхідній лінії зв'язку і висхідній лінії зв'язку іншими способами. Несучу (несучі) для кожної лінії зв'язку можна використовувати для того, щоб посилати мовні сигнали, пакетовані дані, відеоінформацію і/або інші типи даних. Кожний тип даних може бути представлений одним або більше часовими потоками блоків (потоки ЧПБ). ЧПБ являє собою фізичний зв'язок між двома об'єктами РРЗ (наприклад, між рухомою станцією і обслуговуючою базовою станцією), щоб підтримувати передачу даних. ЧПБ також може згадуватися як потік даних, інформаційний потік, потік пакетів, потік керування лінією радіозв'язку (КЛРЗ, RLC), або може використовуватися деяка інша термінологія. Для різних потоків ЧПБ можуть бути досягнуті різні рівні якості обслуговування (ЯО, QoS) на основі потреб в основних даних. ЯО може бути кількісно визначено відповідно до вимоги затримки, пікової швидкості передачі даних, середньої швидкості передачі даних, вибору постачання і так далі. Наприклад, потік мовних сигналів може мати вимогу малої затримки, фіксовану швидкість передачі даних і найкраще постачання об'єму роботи через чутливу до часу природу мовного сигналу. Пакетовані дані можуть мати вимогу більш довгої затримки, високу пікову швидкість передачі даних і гарантоване постачання. Рухома станція може підтримувати множину потоків ЧПБ. У режимі роботи з декількома несучими, ЧПБ може бути розподілений в одному або більше часових інтервалах для однієї або більше несучих. Множина інформаційних підключень з різними рівнями ЯО може посилатися паралельно, з використанням множини потоків ЧПБ. Потоки ЧПБ можуть посилатися різними способами. У одному зразковому варіанті здійснення, потоки ЧПБ розділені за допомогою несучих. Наприклад, на кожній несучій може відправлятися один ЧПБ. 15 Як інший приклад, множина потоків ЧПБ з низьким ЯО може бути мультиплексована з однією несучою, щоб поліпшити ефективність групування потоків. Цей зразковий варіант здійснення може бути корисний для планування ЯО. У іншому зразковому варіанті здійснення, ЧПБ може відправлятися більше ніж на одній несучій. Цей зразковий варіант здійснення може забезпечувати можливість для ЧПБ досягати частотного рознесення. Потоки, часові інтервали і несучі представляють множину величин, які є доступними для передачі даних. Дані для різних застосувань можуть бути відображені в потоки різними способами. Крім того, дані в кожному потоці можуть посилатися в призначених часових інтервалах і на призначених несучих різними способами. Фіг. 4А показує зразковий варіант здійснення схеми 410 передачі даних в режимі роботи з декількома несучими. У прикладі, показаному на фіг. 4А, чотири блоки Α-D пакетованих даних посилаються на чотирьох несучих 1-4. Кожний блок пакетованих даних оброблений (наприклад, відформатований, закодований, підданий перемежовуванню, розбитий на розділи і модульований) так, щоб генерувати чотири пакетних сигнали. У зразковому варіанті здійснення, показаному на фіг. 4А, ці чотири пакетних сигнали для кожного блока пакетованих даних посилаються в чотирьох часових інтервалах з одним і тим же індексом в чотирьох послідовних кадрах МДЧР, n n+3 на одній несучій. Таким чином, пакетні сигнали A1-A4 для пакета А посилаються на несучій 1, пакетні сигнали В1-В4 для пакета В посилаються на несучій 2, пакетні сигнали С1-С4 для пакета С посилаються на несучій 3, і пакетні сигнали D1-D4 для пакета D посилаються на несучій 4. Цей зразковий варіант здійснення забезпечує часове рознесення для кожного блока пакетованих даних. Фіг. 4В показує зразковий варіант здійснення схеми 420 передачі даних в режимі роботи з декількома несучими. У цьому зразковому варіанті здійснення, чотири пакетних сигнали для кожного блока пакетованих даних посилаються в одному часовому інтервалі одного кадру МДЧР на всіх чотирьох несучих 1-4. Таким чином, пакетні сигнали A1-A4 для пакета А посилаються на чотирьох несучих в кадрі n МДЧР, пакетні сигнали В1-В4 для пакета В посилаються на чотирьох несучих в кадрі n+1 МДЧР, пакетні сигнали С1-С4 для пакета С посилаються на чотирьох несучих в кадрі n+2 МДЧР, і пакетні сигнали D1-D4 для пакета D посилаються на чотирьох несучих в кадрі n+3 МДЧР. Цей зразковий варіант здійснення забезпечує частотне рознесення, а також знижує затримки на передачу сигналів для кожного блока пакетованих даних. Фіг. 4С показує зразковий варіант здійснення схеми 430 передачі даних в режимі роботи з декількома несучими. У цьому зразковому варіанті здійснення, чотири пакетних сигнали для кожного блока пакетованих даних посилаються в чотирьох часових інтервалах чотирьох кадрів МДЧР на чотирьох несучих. Цей зразковий варіант здійснення забезпечує і часове, і частотне рознесення для кожного блока пакетованих даних. 94407 16 Режим роботи з декількома несучими може бути розроблений з поступовим скороченням можливостей системи, яке може бути визначене кількісно різними способами. По-перше, рухома станція не повинна втрачати затриманий виклик у випадку, якщо втрачена базова несуча НЛЗ і/або ВЛЗ. По-друге, рухома станція повинна все ще бути спроможною посилати і/або приймати дані, можливо, на більш низькій швидкості передачі даних, коли базова несуча НЛЗ і/або ВЛЗ втрачена. Рухома станція може виявити, що вона втратила несучу НЛЗ, на основі рівня сигналу і/або якості сигналу цієї несучої НЛЗ. Рухома станція може повідомити, що вона втратила несучу НЛЗ. Це повідомлення може запускатися подією, наприклад, після того, як перетнена деяка порогова величина якості. Мережа ГСМЗ може перемкнути базову несучу НЛЗ, якщо необхідно, таким чином, щоб могла бути послана сигналізація (наприклад, попередження узгодження у часі), з метою гарантування належного функціонування. Якщо рухомій станції призначені дві несучі для даної лінії зв'язку, а базова несуча втрачена, то допоміжна несуча автоматично може стати новою базовою несучою. Якщо рухомій станції призначені більше ніж дві несучі, і базова несуча втрачена, то одна з допоміжних несучих автоматично може стати новою базовою несучою. Допоміжні несучі для кожної лінії зв'язку можуть ранжируватися (наприклад, на основі якості каналів) мережею ГСМЗ і/або рухомою станцією. Будь-якого разу, коли базова несуча втрачається, краща допоміжна несуча (наприклад, допоміжна несуча самого високого рангу) може ставати новою базовою несучою. Мережа ГСМЗ може маніпулювати перемиканням базової несучої серед призначених несучих для кожної лінії зв'язку. Перемикання базової несучої може бути виконане таким способом, щоб знизити ризик втрати сигналізації. Наприклад, рухома станція може посилати сигналізацію в мережу ГСМЗ, коли вона пропускає попередження узгодження у часі, що посилається на КРПУЧП/Н на базовій несучій НЛЗ, і потім може прослуховувати попередження узгодження у часі з КРПУЧП/Н на кращій або призначеній допоміжній несучій НЛЗ. Якщо визначена для рухомої станції сигналізація посилається тільки на базовій несучій НЛЗ, то мережа ГСМЗ може одержувати сигналізацію, в той час як виконується перемикання базової несучої НЛЗ, і може посилати сигналізацію після того, як це перемикання завершене. Рухома станція може працювати в режимі подвійної передачі (РПП), який підтримує одночасну передачу мовних сигналів і пакетованих даних. Для виклику мовного сигналу + пакетованих даних, мовний сигнал (або і мовний сигнал, і пакетовані дані) може відправлятися на базовій несучій, а пакетовані дані можуть відправлятися на допоміжній несучій (допоміжних несучих). Мовний сигнал також може бути переміщений з однієї несучої на іншу несучу, якщо це необхідно, щоб досягати бажаних експлуатаційних характеристик. Наприклад, якщо несуча, яка використовується в цей час для мовного сигналу, погіршується за якістю, в той час 17 як інша несуча поліпшується за якістю, то мовний сигнал може бути перемкнений на поліпшену несучу. Як інший приклад, якщо одна несуча втрачена, то мовний сигнал може зберігатися через заміну несучої, у разі необхідності, і може відправлятися на кращій наявній несучій. Заміна несучих для мовного сигналу може іти за перемиканням базової несучої або може бути незалежною від перемикання базової несучої. Рухома станція може виконувати вимірювання несучих НЛЗ, призначених для рухомої станції, несучих НЛЗ для обслуговуючої базової станції і/або несучих НЛЗ для сусідніх базових станцій. Вимірювання можуть виконуватися відносно рівня сигналу (RXLEV), що приймається, якості сигналу (RXQUAL), що приймається, середньої імовірності появи помилкових бітів (MEAN_BEP), коефіцієнта зміни імовірності появи помилкових бітів (CV_BEP) і/або інших величин. RXLEV, RXQUAL, MEAN_BEP і CV_BEP описані в 3GPP TS 45.008 під назвою "Digital cellular telecommunications system (Phase 2+); Radio subsystem link control (Система цифрового стільникового зв'язку (Етап 2+); Керування лінією зв'язку підсистеми радіозв'язку)", Випуск 6, червень 2005 p., який є загальнодоступним. Ці вимірювання можуть використовуватися для призначення несучих НЛЗ для рухомої станції, для адаптації лінії зв'язку і/або для інших цілей. Термін "лінія зв'язку, що адаптується" належить до вибору відповідної швидкості (наприклад, швидкості кодування, модуляційної схеми і розміру блоків), заснованому на характеристиці передачі даного ресурсу радіозв'язку. Рухома станція може виконувати вимірювання і повідомляти їх результати різними способами. У одному зразковому варіанті здійснення, рухома станція виконує вимірювання для кожної несучої НЛЗ, призначеної для рухомої станції, і посилає звіти про вимірювання для всіх призначених несучих НЛЗ. Рухома станція може відправляти на базовій несучій ВЛЗ єдине повідомлення, яке несе звіти про вимірювання для всіх несучих НЛЗ. Рухома станція також може відправляти окремі повідомлення звітів про вимірювання на базовій і допоміжних несучих ВЛЗ. У іншому зразковому варіанті здійснення, рухома станція виконує вимірювання і повідомляє результати вимірювань тільки для базової несучої НЛЗ. У цьому зразковому варіанті здійснення, якість допоміжних несучих НЛЗ може бути виведена з якості базової несучої НЛЗ. Рухома станція також може виконувати вимірювання і повідомляти про результати вимірювань для підмножини призначених несучих НЛЗ. Загалом, рухома станція може виконувати вимірювання для будь-якої несучої НЛЗ і може посилати звіти про вимірювання періодично або будь-якого разу, коли виявлені зміни. У різних описаних вище зразкових варіантах здійснення, рухома станція має базову несучу НЛЗ і базову несучу ВЛЗ, які призначені для того, щоб нести деяку сигналізацію на низхідній лінії зв'язку і висхідній лінії зв'язку, відповідно. У іншому зразковому варіанті здійснення, базові несучі не використовуються для низхідної лінії зв'язку і висхідної лінії зв'язку. Наприклад, несучі НЛЗ можуть пра 94407 18 цювати незалежно одна від одної, і несучі ВЛЗ можуть також працювати незалежно одна від одної. Несучі НЛЗ можуть бути пов'язані з несучими ВЛЗ так, щоб сигналізацію можна було відправляти на кожній лінії зв'язку для полегшення режиму роботи з декількома несучими. Ще в одному зразковому варіанті здійснення, базова несуча позначається для низхідної лінії зв'язку, але для висхідної лінії зв'язку базова несуча не позначається. Ще в одному зразковому варіанті здійснення, базова несуча позначається для висхідної лінії зв'язку, але базова несуча не позначається для низхідної лінії зв'язку. КІОБ, КРПУЧП, ППКК, КЧК, КСН, ШМКК, КДД і КНД являють собою деякі з логічних каналів, що підтримуються ГСМЗ. Ці логічні канали відображаються в фізичні канали. Схема множинного доступу в ГСМЗ являє собою МДЧР з вісьмома основними фізичними каналами на несучу. Фізичний канал визначений як послідовність кадрів МДЧР, кількість часових інтервалів/індекс, який знаходиться в межах діапазону від 0 до 7, і послідовність стрибкоподібної перебудови частоти, яка вказує визначену несучу, що підлягає використанню для кожного кадру МДЧР. Мережа ГСМЗ може використовувати стрибкоподібну перебудову частоти, щоб досягати рознесення. Зі стрибкоподібною перебудовою частоти, фізичний канал стрибкоподібно перебудовується з однієї несучої на іншу несучу в різних кадрах МДЧР, як позначено послідовністю стрибкоподібної перебудови частоти. Стрибкоподібна перебудова частоти для призначення однієї несучої описана у вищезазначеному документі 3GPP TS 05.01. З призначенням єдиної несучої, дані посилаються тільки на одній несучій в даному кадрі МДЧР навіть при тому, що для передачі даних в різних кадрах МДЧР може використовуватися множина несучих. Якщо стрибкоподібна перебудова частоти не використовується, то послідовність стрибкоподібної перебудови частоти вказує одну і ту ж несучу для всіх кадрів МДЧР. З призначенням декількох несучих, дані можуть відправлятися на множині несучих в даному кадрі МДЧР. Стрибкоподібна перебудова частоти для призначення множини несучих може бути виконана різними способами. У одному зразковому варіанті здійснення, кожний фізичний канал в призначенні декількох несучих стрибкоподібно перебудовується таким же чином, як фізичний канал в призначенні єдиної несучої. У цьому зразковому варіанті здійснення, призначення декількох несучих можна розглядати як таке, що складається з множини призначень єдиного фізичного каналу для єдиної несучої. У інших зразкових варіантах здійснення, множина фізичних каналів в призначенні декількох несучих може стрибкоподібно перебудовуватися різними способами. Фіг. 5А показує зразковий варіант здійснення схеми 510 стрибкоподібної перебудови частоти, в якій множина (наприклад, чотири) фізичних каналів стрибкоподібно перебудовується на основі єдиної послідовності стрибкоподібної перебудови частоти. Кожний квадратний блок на фіг. 5А представляє один кадр МДЧР однієї несучої. Номер 19 всередині кожного квадратного блока вказує фізичний канал, що підлягає відправленню в кадрі МДЧР несучої для цього блока. У зразковому варіанті здійснення, показаному на фіг. 5А, несуча, що використовується для фізичного каналу 1 в кадрі n МДЧР, визначена послідовністю стрибкоподібної перебудови частоти і позначена як С1(n). Несучу, що використовується для фізичного каналу k, для k = 2, 3, 4, в кадрі n МДЧР можна задавати як: Ck(n)={[C1(n)+k-2]mod4}+1. В цьому зразковому варіанті здійснення, фізичні канали розділені постійною відстанню між частотами, за винятком того, коли відбувається циклічне повернення. Наприклад, фізичні канали 1 і 2 розділені однією несучою, фізичні канали 1 і 3 розділені двома несучими і так далі. Фіг. 5В показує зразковий варіант здійснення схеми 520 стрибкоподібної перебудови частоти, в якій множина (наприклад, чотири) фізичних каналів стрибкоподібно перебудовується на основі різних послідовностей стрибкоподібної перебудови частоти. На фіг. 5В позначена несуча, що використовується для кожного фізичного каналу в кожному кадрі МДЧР. У зразковому варіанті здійснення, показаному на фіг. 5В, фізичні канали відділені змінними відстанями, які змінюються від кадру МДЧР до кадру МДЧР. Загалом, стрибкоподібна перебудова частоти для множини фізичних каналів в призначенні декількох несучих може бути досягнута різними способами з однією або більше послідовностями стрибкоподібної перебудови частоти. Стрибкоподібна перебудова забезпечує те, що фізичні канали для рухомої станції не перекриваються один з одним, а також не перекриваються з фізичними каналами, призначеними для інших рухомих станцій, які підтримують зв'язок з тією ж самою базовою станцією. Рухома станція може мати єдиний приймач або множину приймачів. Кожний приймач може бути сполучений з окремою антеною, або більше ніж один приймач може спільно використовувати загальну антену. Кожний приймач може бути спроможний обробляти сигнал низхідної лінії зв'язку від базової станції. Якщо є в розпорядженні два приймачі, то рухома станція може використовувати ці приймачі для збільшення пропускної здатності каналу передачі даних і/або пониження переривань під час передачі обслуговування і повторного вибору комірки. Рухома станція може виконувати передачу обслуговування від обслуговуючої базової станції до цільової базової станції при знаходженні в стані інформаційного обміну, наприклад, якщо якість сигналу цільової базової станції краще, ніж якість сигналу обслуговуючої базової станції. При знаходженні в стані незайнятості, рухома станція може виконувати повторний вибір комірки від обслуговуючої базової станції в мережі ГСМЗ до цільової базової станції в мережі ГСМЗ або в мережі 3GPP або 3GPP2. І для передачі обслуговування, і для повторного вибору комірки, рухома станція під час перехідної фази може мати один приймач, настроєний на обслуговуючу базову станцію, а інший приймач настроєний на цільову базову станцію. Рухома станція тоді зможе приймати 94407 20 сигналізацію від цільової базової станції без пропущених даних і/або сигналізації від обслуговуючої базової станції. Рухома станція може посилати сигналізацію на обслуговуючу базову станцію для інформування мережі ГСМЗ про те, що рухома станція більше не буде приймати одну або більше призначених несучих. Мережа ГСМЗ може потім посилати дані і/або сигналізацію на рухому станцію на несучій (несучих), на яких рухома станція все ще здійснює прийом. Фіг. 6 зображує зразковий варіант здійснення процесу 600 для передачі даних в режимі роботи з декількома несучими. Рухома станція виконує встановлення виклику з мережею ГСМЗ (блок 612). Рухома станція приймає призначення множини несучих (або РЧ каналів) для першої лінії зв'язку в мережі ГСМЗ (блок 614). Рухома станція приймає призначення щонайменше однієї несучої для другої лінії зв'язку в мережі ГСМЗ (блок 616). Перша лінія зв'язку може бути низхідною лінією зв'язку, а друга лінія зв'язку може бути висхідною лінією зв'язку. Як альтернатива, перша лінія зв'язку може бути висхідною лінією зв'язку, а друга лінія зв'язку може бути низхідною лінією зв'язку. Рухома станція обмінюється даними з мережею ГСМЗ через множину несучих для першої лінії зв'язку і щонайменше через одну несучу для другої лінії зв'язку (блок 618). Одна несуча для низхідної лінії зв'язку може бути позначена, як базова несуча низхідної лінії зв'язку, яка використовується, щоб посилати сигналізацію від мережі ГСМЗ до рухомої станції. Рухома станція може приймати попередження узгодження у часі для несучої (несучих) висхідної лінії зв'язку на КРПУЧП, визначену для рухомої станції сигналізацію на ППКК, системну інформацію на ШМКК і/або іншу інформацію, що відправляється на базовій несучій низхідної лінії зв'язку. Одна несуча для висхідної лінії зв'язку може бути позначена, як базова несуча висхідної лінії зв'язку, яка використовується для відправлення сигналізації від рухомої станції до мережі ГСМЗ. Рухома станція може виконувати встановлення виклику через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку і може встановлювати інші несучі через базові несучі низхідної лінії зв'язку і висхідної лінії зв'язку. Рухома станція також може одночасно встановлювати всі несучі низхідної лінії зв'язку і висхідної лінії зв'язку. Дані можуть відправлятися на низхідній лінії зв'язку і висхідній лінії зв'язку різними способами. Множина блоків пакетованих даних може відправлятися на множині несучих з часовим і/або частотним рознесенням. Множина пакетних сигналів для кожного блока пакетованих даних може посилатися (1) у множині кадрів на одній несучій, наприклад, як показано на фіг. 4А, (2) на множині несучих в одному кадрі, наприклад, як показано на фіг. 4В, або (3) у множині кадрів на множині несучих, наприклад, як показано на фіг. 4С. Множина потоків даних може також відправлятися на множині несучих. Кожний потік може посилатися з конкретним ЯО, вибраним для цього потоку. Кожний потік може також відправлятися на одній несучій, щоб спростити режим роботи, або через більше, ніж 21 одну несучу, щоб досягнути частотного рознесення. Рухома станція може виконувати вимірювання для кожної несучої низхідної лінії зв'язку і може посилати звіти про вимірювання в мережу ГСМЗ. Рухома станція також може посилати звіт будьякого разу, коли виявлена втрата несучої. Мережа ГСМЗ може використовувати звіти для призначення несучих, адаптації лінії зв'язку і/або для інших цілей. Рухома станція може виявляти втрату базової несучої низхідної лінії зв'язку. Тоді інша несуча низхідної лінії зв'язку може бути позначена, як нова базова несуча низхідної лінії зв'язку. Несучі для кожної лінії зв'язку можуть ранжируватися, наприклад, на основі рівня сигналу або якості сигналу. Несуча самого високого рангу може бути позначена, як нова базова несуча, якщо поточна базова несуча втрачена. Стрибкоподібну перебудову частоти можна незалежним чином допускати або не допускати для кожної з низхідної лінії зв'язку і висхідної лінії зв'язку. Рухома станція може виконувати стрибкоподібну перебудову частоти для даних, що відправляються на множині несучих для даної лінії зв'язку, на основі єдиної послідовності стрибкоподібної перебудови частоти (наприклад, як показано на фіг. 5А) або на основі множини послідовностей стрибкоподібної перебудови частоти, що мають змінну відстань між частотами (наприклад, як показано на фіг. 5В). Рухома станція може мати множину (наприклад, два) приймачів. Рухома станція може використовувати один приймач, щоб приймати перший сигнал на першому наборі несучої (несучих) від першої базової станції і може використовувати інший приймач, щоб приймати другий сигнал на другому наборі несучої (несучих) від другої базової станції, наприклад, під час передачі обслуговування або повторного вибору комірки. Рухома станція може використовувати всі приймачі, щоб приймати сигнал від обслуговуючої базової станції, коли вона не знаходиться в стані передачі обслуговування, щоб досягати більш високої пропускної спроможності і/або рознесення прийому. Фіг. 7 зображує блок-схему зразкового варіанта здійснення базової станції 110 і рухомої станції 120. Для низхідної лінії зв'язку, на базовій станції 110, кодуючий пристрій 710 приймає дані потоку інформаційного обміну і сигналізацію (наприклад, призначення несучих і часових інтервалів і попередження узгодження у часі) для рухомих станцій, що використовуються базовою станцією 110, і службові дані (наприклад, системну інформацію). Кодуючий пристрій 710 обробляє (наприклад, кодує, перемежовує і посимвольно відображає) дані потоку інформаційного обміну, сигналізацію і службові дані і генерує вихідні дані для різних логічних каналів, наприклад, для КЧК, КСН, ШМКК, КІОБ, КРПУЧП/Н, ППКК і КНД. Модулятор 712 обробляє вихідні дані для логічних каналів і генерує пакетні сигнали. Модулятор 712 може мультиплексувати пакетні сигнали з несучими НЛЗ різними способами, наприклад, як показано на фіг. 4А4С. Передавач 714 кондиціонує (наприклад, пере 94407 22 творює в аналоговий сигнал, посилює, фільтрує і перетворює з підвищенням частоти) пакетні сигнали і генерує сигнал низхідної лінії зв'язку, який передається через антену 716. На рухомій станції 120, антена 752 приймає сигнал низхідної лінії зв'язку від базової станції 110, а також сигнали низхідної лінії зв'язку від інших базових станцій, і відправляє сигнал, що приймається, на приймач 754. Приймач 754 кондиціонує (наприклад, фільтрує, посилює, перетворює з пониженням частоти і перетворює в цифрову форму) сигнал, що приймається, і забезпечує вибірки даних. Демодулятор (ДЕМОД) 756 обробляє вибірки даних і забезпечує оцінки символів. У зразковому варіанті здійснення, приймач 754 і/або демодулятор 756 виконують фільтрування так, щоб пропускати всі несучі НЛЗ, призначені для рухомої станції 120. Декодер 758 обробляє (наприклад, виконує зворотне посимвольне відображення, зворотне перемежовування і декодування) оцінки символів і забезпечує декодовані дані для даних потоку інформаційного обміну і сигналізації, що посилаються базовою станцією 110 на рухому станцію 120. Демодулятор 756 і декодер 758 можуть виконувати демодуляцію і декодування окремо для кожної несучої НЛЗ або спільно для всіх несучих НЛЗ, залежно від способу, яким посилаються пакетні сигнали. На висхідній лінії зв'язку, на рухомій станції 120, кодуючий пристрій 770 обробляє дані потоку інформаційного обміну і сигналізацію (наприклад, запити ресурсів радіозв'язку, пакетні сигнали довільного доступу і звіти про вимірювання) і генерує вихідні дані для різних логічних каналів, наприклад, для КІОБ, КРПУЧП/В і КДД. Модулятор 772 додатково обробляє вихідні дані і генерує пакетні сигнали. Передавач 774 кондиціонує пакетні сигнали і генерує сигнал висхідної лінії зв'язку, який передається через антену 752. На базовій станції 110, сигнали висхідної лінії зв'язку від рухомої станції 120 і інших рухомих станцій приймаються антеною 716, кондиціонуються приймачем 730, обробляються демодулятором 732 і додатково обробляються декодером 734, щоб відновити дані потоку інформаційного обміну і сигналізацію, що посилаються кожною рухомою станцією. Контролери/процесори 720 і 760 направляють роботу на базовій станції 110 і рухомій станції 120, відповідно. Запам'ятовуючі пристрої 722 і 762 запам'ятовують дані і коди програм для базової станції 110 і рухомої станції 120, відповідно. Планувальник 724 може призначати несучі і часові інтервали для рухомих станцій і може планувати рухомі станції для передачі даних на низхідній лінії зв'язку і висхідній лінії зв'язку. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-якої з ряду різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і кодові елементи, які можуть згадуватися по всьому наведеному вище опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинка 23 ми, оптичними полями або частинками, або будьякою їх комбінацією. Фахівці в даній галузі техніки додатково можуть оцінити, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані в зв'язку із зразковими варіантами здійснення, розкритими в даному описі, можуть бути реалізовані як електронне апаратне забезпечення, програмне забезпечення або комбінації і того і іншого. Щоб ясно проілюструвати цю взаємозамінність апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи були описані вище загалом в термінах їх функціональних можливостей. Чи реалізовані такі функціональні можливості у вигляді апаратного забезпечення або програмного забезпечення, залежить від конкретного застосування і конструктивних обмежень, що накладаються на всю систему. Фахівці в даній галузі техніки можуть реалізовувати описані функціональні можливості змінюваними способами для кожного конкретного застосування, але такі рішення реалізації не повинні інтерпретуватися як відхилення від об'єму даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку із зразковими варіантами здійснення, розкритими в даному описі, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового процесора сигналів (ЦПС, DSP), інтегральної схеми прикладної орієнтації (ІСПО, ASIC), програмованої користувачем вентильної матриці (ПКВМ, FPGA) або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторної логічної схеми, дискретних апаратних компонентів або будь-якої їх комбінації, призначеної для виконання функцій, описаних в даному описі. Процесор загального призначення може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація ЦПС і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів разом з ядром ЦПС або будь-яка інша така конфігурація. Етапи способу або алгоритму, описані в зв'язку із зразковими варіантами здійснення, розкритими в даному описі, можуть бути втілені безпосередньо в апаратному забезпеченні, в програмному модулі, що виконується процесором, або в комбінації і того і іншого. Програмний модуль може постійно знаходитися в пам'яті ОЗП (оперативного запам'ятовуючого пристрою), флеш-пам'яті, пам'яті ПЗП (постійного запам'ятовуючого пристрою), 94407 24 пам'яті ППЗП (програмованого ПЗП), пам'яті ЕСППЗП (електрично стираного ППЗП), регістрах, на жорсткому диску, знімному диску, CD-ROM (неперезаписуваному компакт-диску) або будь-якій іншій формі носія інформації, відомій в даній галузі техніки. Зразковий носій інформації пов'язаний з процесором таким чином, що процесор може зчитувати інформацію з носія інформації і записувати на нього інформацію. Як альтернатива, носій інформації може бути об'єднаний з процесором. Процесор і носій інформації можуть постійно знаходитися в ІСПО. ІСПО може постійно знаходитися в терміналі користувача. Як альтернатива, процесор і носій інформації можуть постійно знаходизнаходитися у вигляді дискретних компонентів в терміналі користувача. Попередній опис розкритих зразкових варіантів здійснення забезпечений для того, щоб дати можливість будь-якому фахівцеві в даній галузі техніки виконувати або використовувати даний винахід. Різні видозміни до цих зразкових варіантів здійснення фахівцям в даній галузі техніки будуть очевидні, а загальні принципи, визначені в даному описі, можна застосовувати до інших зразкових варіантів здійснення, не виходячи при цьому за рамки об'єму і сутності винаходу. Таким чином, даний винахід не призначений для того, щоб бути обмеженим зразковими варіантами здійснення, показаними в даному описі, але повинен відповідати самому широкому об'єму, сумісному з принципами і новими ознаками, розкритими в даному описі. Перелік посилальних позицій 130 Мережний контролер 612 Виконання встановлення виклику з мережею ГСМЗ 614 Прийом призначення множини несучих для першої лінії зв'язку (наприклад, низхідної лінії зв'язку) в мережі ГСМЗ 616 Прийом призначення щонайменше однієї несучої для другої лінії зв'язку (наприклад, висхідної лінії зв'язку) в мережі ГСМЗ 618 Обмін даними з мережею ГСМЗ через множину несучих для першої лінії зв'язку і щонайменше через одну несучу для другої лінії зв'язку 710, 770 Кодуючий пристрій 712,772 Модулятор 714,774 Передавач 724 Планувальник 720,760 Контролер/процесор 722, 762 Запам'ятовуючий пристрій 734,758 Декодер 732,756 Демодулятор 730,754 Приймач 25 94407 26 27 94407 28 29 94407 30 31 Комп’ютерна верстка Л.Литвиненко 94407 Підписне 32 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
