Подвійний ніж, конструктивно виконаний для установки на спинці ножів зворотно-поступального руху вузла різального апарата зворотно-поступального руху, вузол різального апарата зворотно-поступального руху для ви

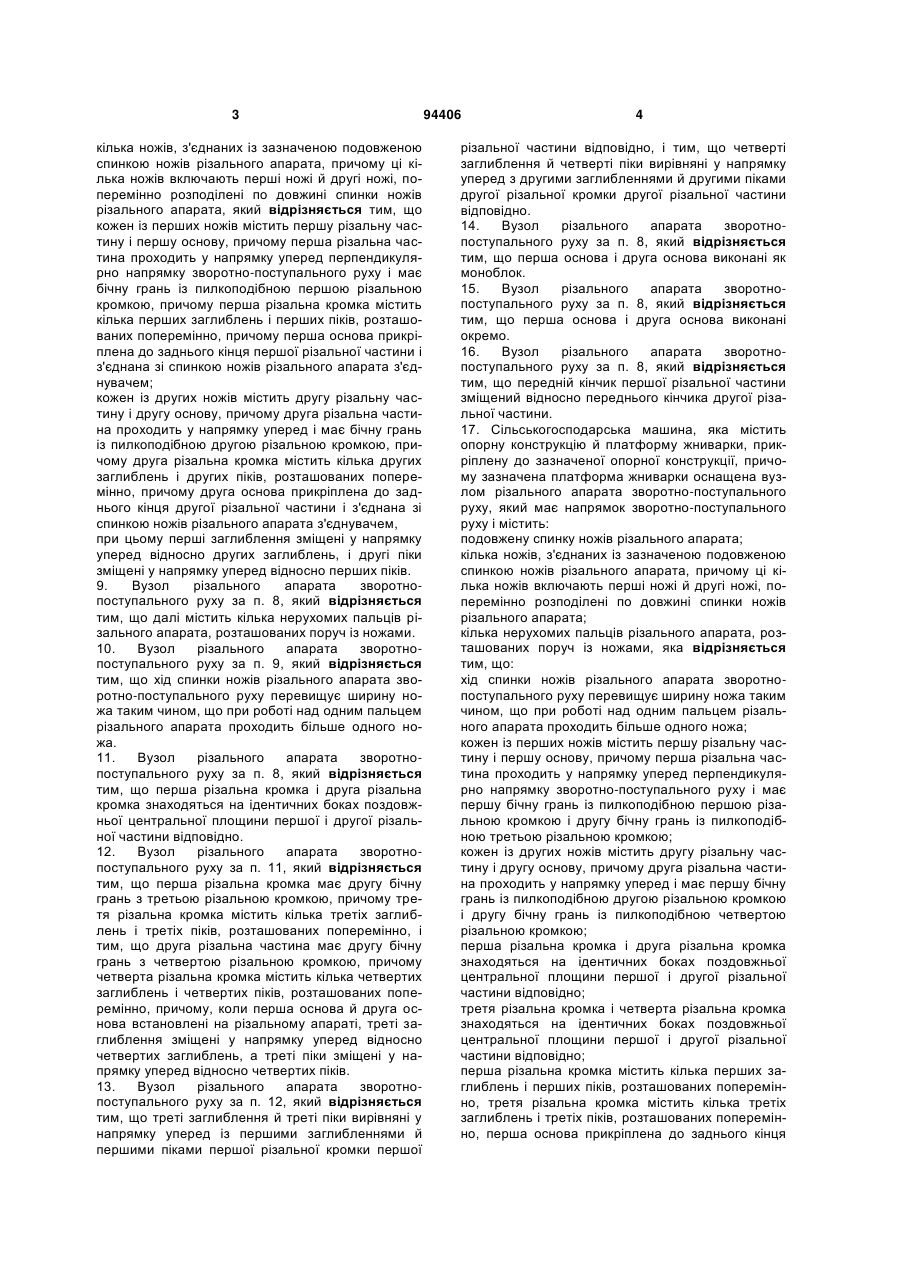

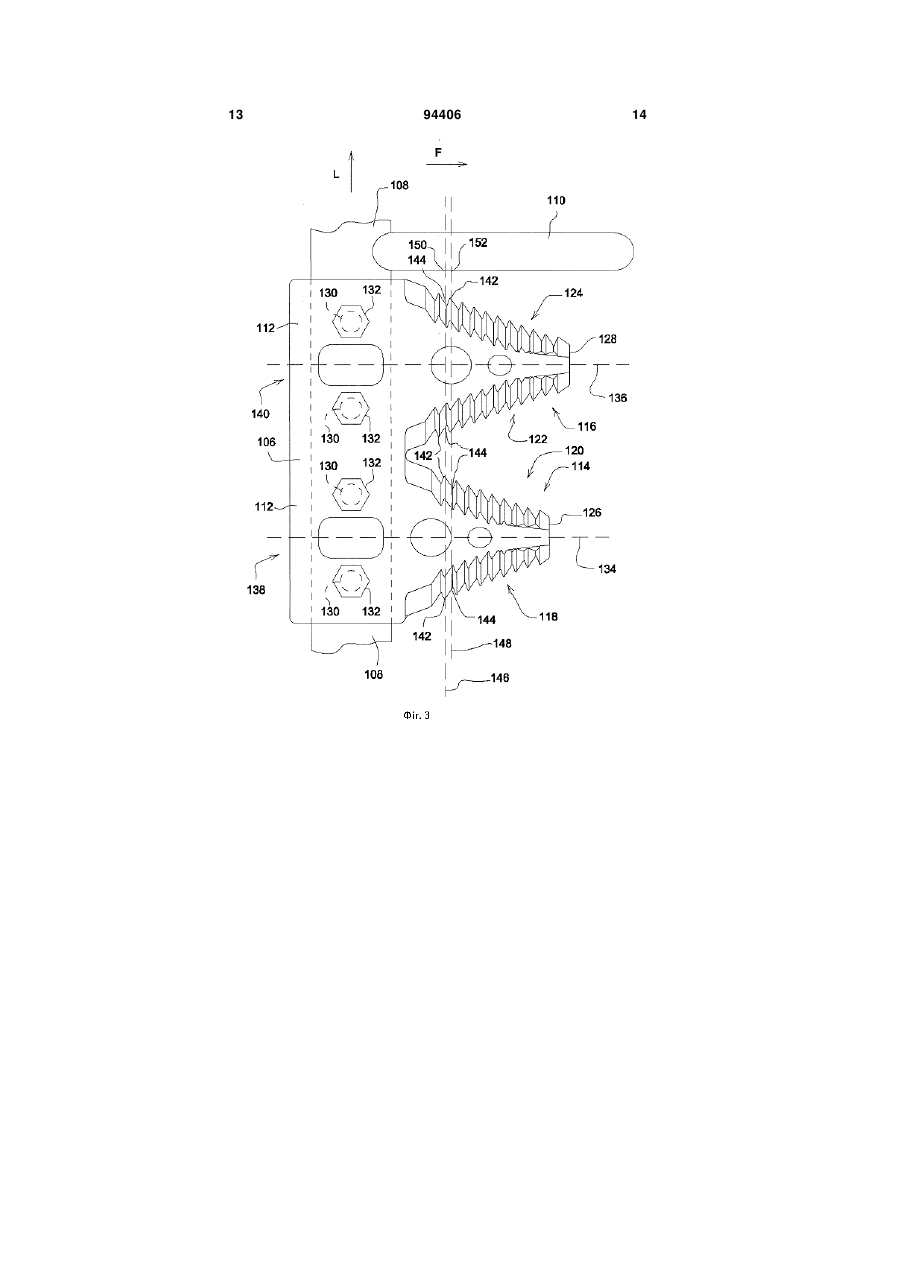

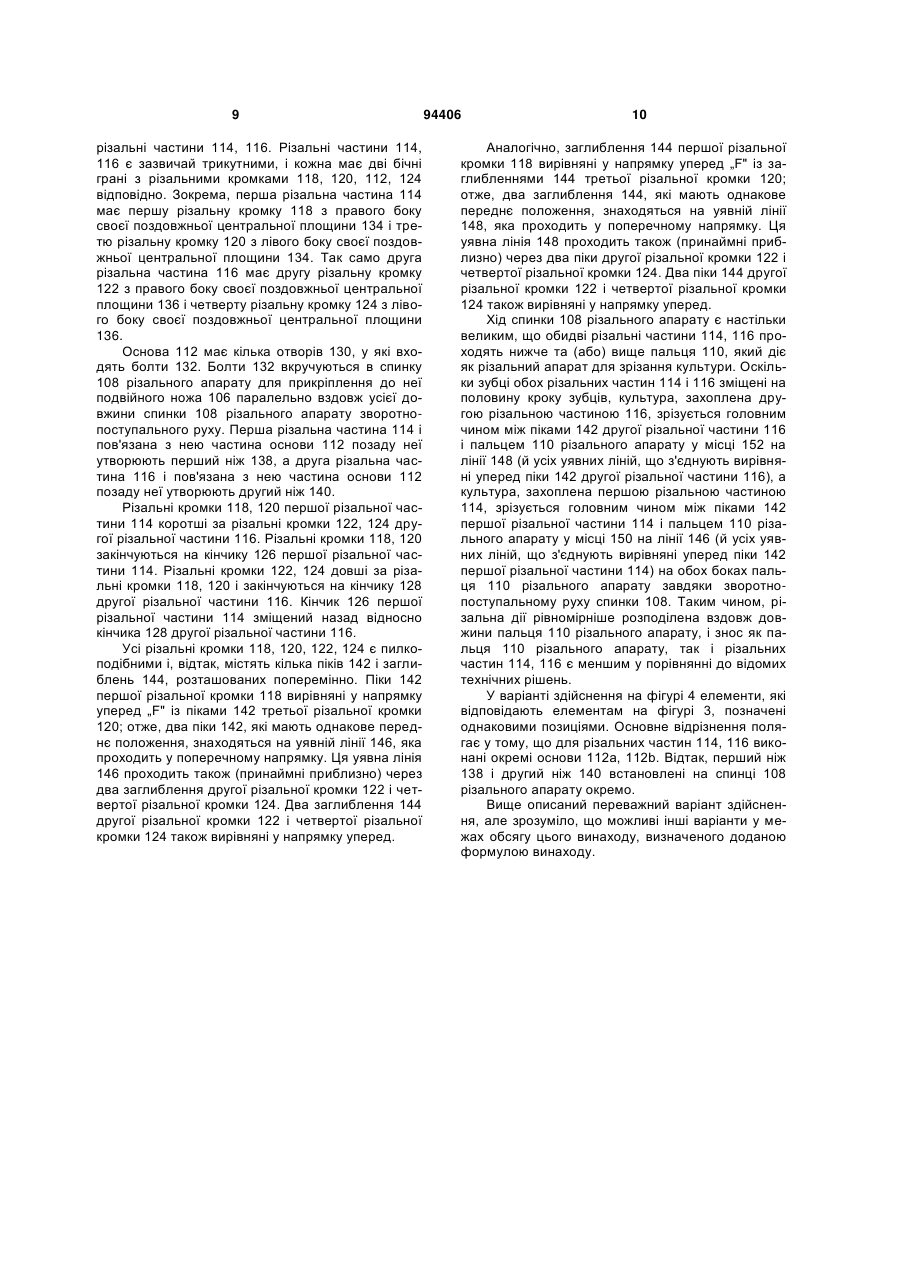

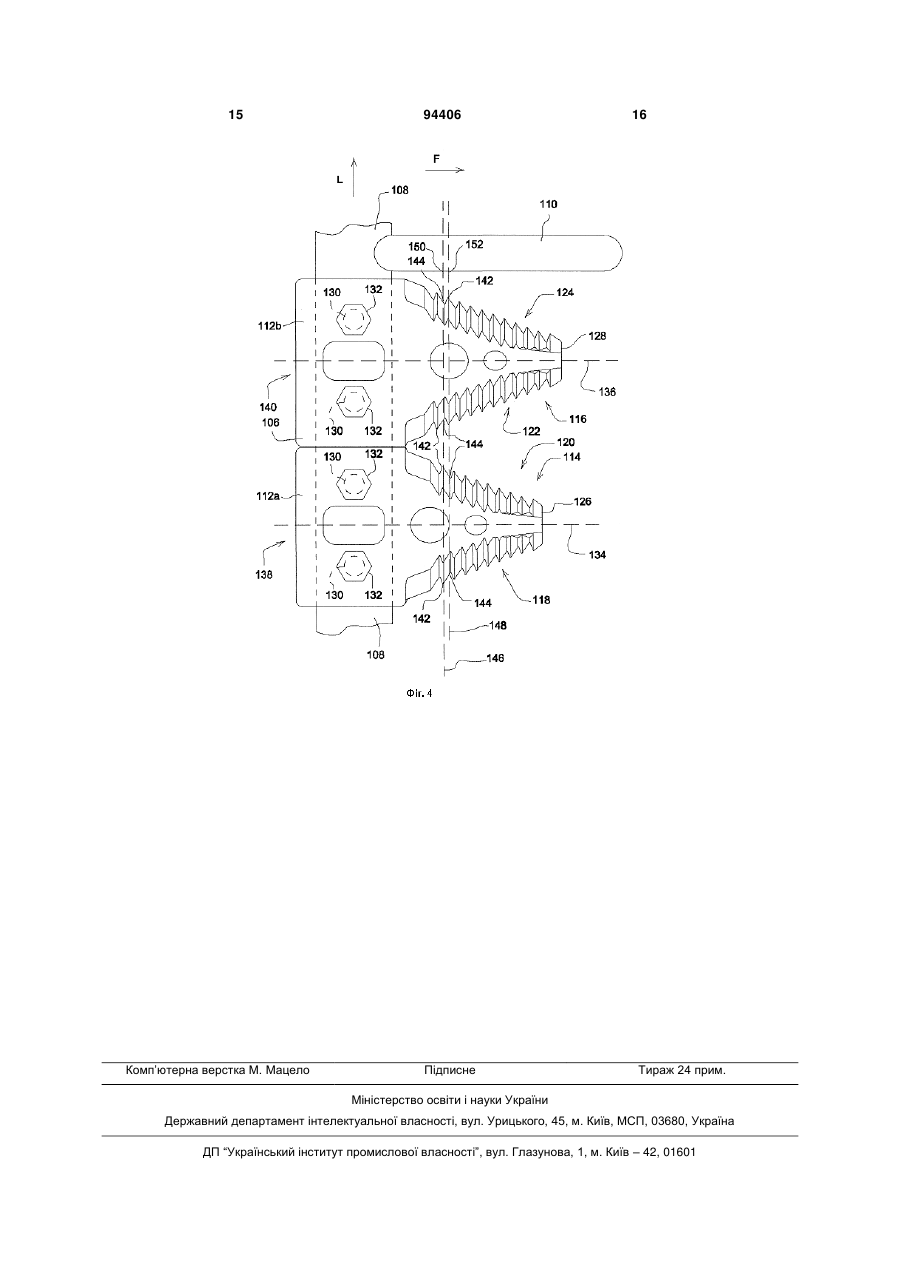

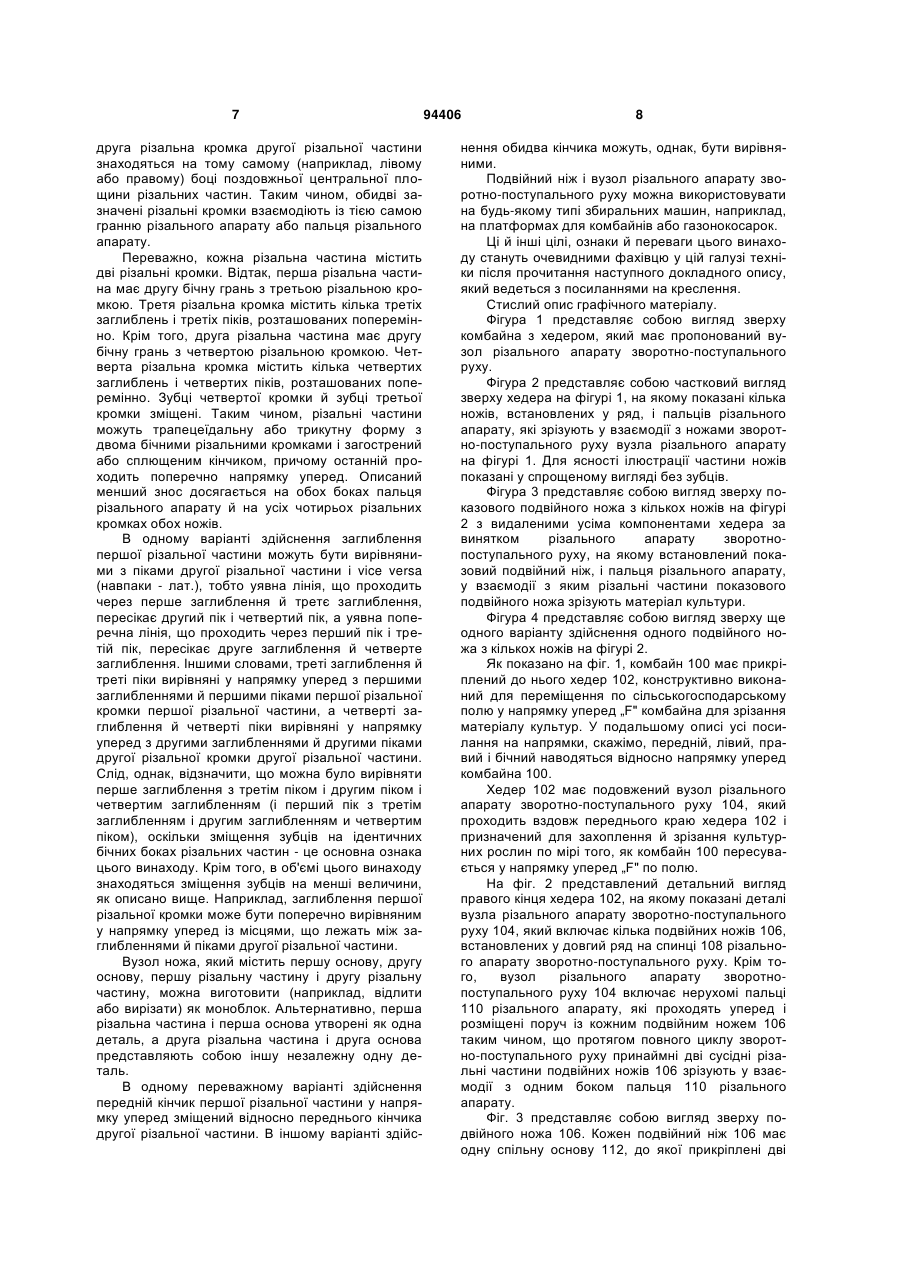

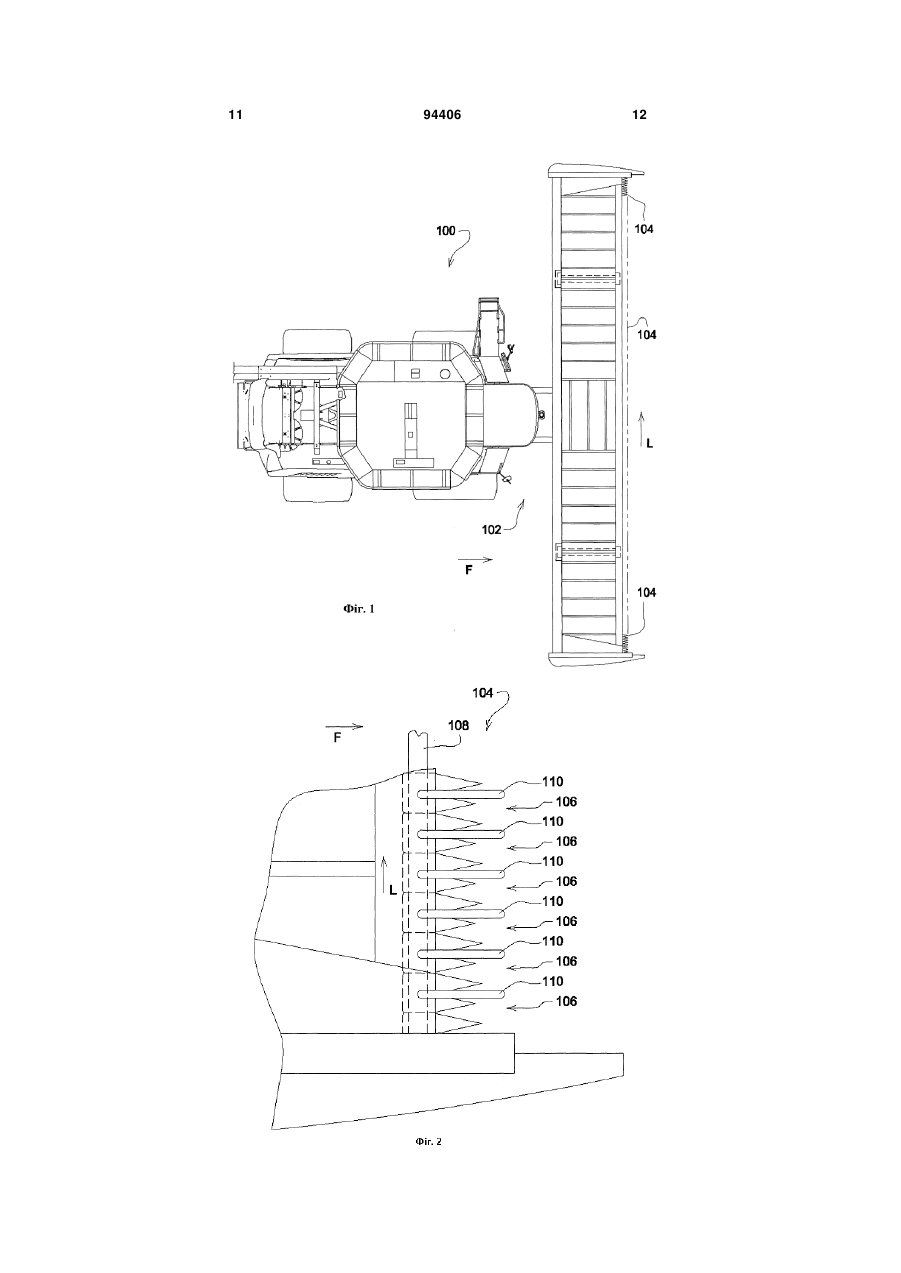

1. Подвійний ніж, конструктивно виконаний для установки на спинці ножів зворотнопоступального руху вузла різального апарата зворотно-поступального руху, який містить: першу різальну частину, яка проходить у напрямку уперед і має першу бічну грань із пилкоподібною першою різальною кромкою, причому перша різальна кромка містить кілька перших заглиблень і перших піків, розташованих поперемінно; першу основу, яка прикріплена до заднього кінця першої різальної частини і має принаймні один отвір, в який входить з'єднувач, призначений для з'єднування першої основи зі спинкою ножів різального апарата зворотно-поступального руху; другу різальну частину, яка проходить у напрямку уперед і має першу бічну грань із пилкоподібною другою різальною кромкою, причому друга різальна кромка містить кілька других заглиблень і других піків, розташованих поперемінно; і другу основу, яка прикріплена до заднього кінця другої різальної частини і має принаймні один отвір, в який входить з'єднувач, призначений для з'єднування другої основи зі спинкою ножів різального апарата зворотно-поступального руху, який відрізняється тим, що, при встановленні першої основи й другої основи на різальному апараті, перші заглиблення зміщені у напрямку уперед відносно других заглиблень, і другі піки зміщені у напрямку уперед відносно перших піків. 2 (19) 1 3 кілька ножів, з'єднаних із зазначеною подовженою спинкою ножів різального апарата, причому ці кілька ножів включають перші ножі й другі ножі, поперемінно розподілені по довжині спинки ножів різального апарата, який відрізняється тим, що кожен із перших ножів містить першу різальну частину і першу основу, причому перша різальна частина проходить у напрямку уперед перпендикулярно напрямку зворотно-поступального руху і має бічну грань із пилкоподібною першою різальною кромкою, причому перша різальна кромка містить кілька перших заглиблень і перших піків, розташованих поперемінно, причому перша основа прикріплена до заднього кінця першої різальної частини і з'єднана зі спинкою ножів різального апарата з'єднувачем; кожен із других ножів містить другу різальну частину і другу основу, причому друга різальна частина проходить у напрямку уперед і має бічну грань із пилкоподібною другою різальною кромкою, причому друга різальна кромка містить кілька других заглиблень і других піків, розташованих поперемінно, причому друга основа прикріплена до заднього кінця другої різальної частини і з'єднана зі спинкою ножів різального апарата з'єднувачем, при цьому перші заглиблення зміщені у напрямку уперед відносно других заглиблень, і другі піки зміщені у напрямку уперед відносно перших піків. 9. Вузол різального апарата зворотнопоступального руху за п. 8, який відрізняється тим, що далі містить кілька нерухомих пальців різального апарата, розташованих поруч із ножами. 10. Вузол різального апарата зворотнопоступального руху за п. 9, який відрізняється тим, що хід спинки ножів різального апарата зворотно-поступального руху перевищує ширину ножа таким чином, що при роботі над одним пальцем різального апарата проходить більше одного ножа. 11. Вузол різального апарата зворотнопоступального руху за п. 8, який відрізняється тим, що перша різальна кромка і друга різальна кромка знаходяться на ідентичних боках поздовжньої центральної площини першої і другої різальної частини відповідно. 12. Вузол різального апарата зворотнопоступального руху за п. 11, який відрізняється тим, що перша різальна кромка має другу бічну грань з третьою різальною кромкою, причому третя різальна кромка містить кілька третіх заглиблень і третіх піків, розташованих поперемінно, і тим, що друга різальна частина має другу бічну грань з четвертою різальною кромкою, причому четверта різальна кромка містить кілька четвертих заглиблень і четвертих піків, розташованих поперемінно, причому, коли перша основа й друга основа встановлені на різальному апараті, треті заглиблення зміщені у напрямку уперед відносно четвертих заглиблень, а треті піки зміщені у напрямку уперед відносно четвертих піків. 13. Вузол різального апарата зворотнопоступального руху за п. 12, який відрізняється тим, що треті заглиблення й треті піки вирівняні у напрямку уперед із першими заглибленнями й першими піками першої різальної кромки першої 94406 4 різальної частини відповідно, і тим, що четверті заглиблення й четверті піки вирівняні у напрямку уперед з другими заглибленнями й другими піками другої різальної кромки другої різальної частини відповідно. 14. Вузол різального апарата зворотнопоступального руху за п. 8, який відрізняється тим, що перша основа і друга основа виконані як моноблок. 15. Вузол різального апарата зворотнопоступального руху за п. 8, який відрізняється тим, що перша основа і друга основа виконані окремо. 16. Вузол різального апарата зворотнопоступального руху за п. 8, який відрізняється тим, що передній кінчик першої різальної частини зміщений відносно переднього кінчика другої різальної частини. 17. Сільськогосподарська машина, яка містить опорну конструкцію й платформу жниварки, прикріплену до зазначеної опорної конструкції, причому зазначена платформа жниварки оснащена вузлом різального апарата зворотно-поступального руху, який має напрямок зворотно-поступального руху і містить: подовжену спинку ножів різального апарата; кілька ножів, з'єднаних із зазначеною подовженою спинкою ножів різального апарата, причому ці кілька ножів включають перші ножі й другі ножі, поперемінно розподілені по довжині спинки ножів різального апарата; кілька нерухомих пальців різального апарата, розташованих поруч із ножами, яка відрізняється тим, що: хід спинки ножів різального апарата зворотнопоступального руху перевищує ширину ножа таким чином, що при роботі над одним пальцем різального апарата проходить більше одного ножа; кожен із перших ножів містить першу різальну частину і першу основу, причому перша різальна частина проходить у напрямку уперед перпендикулярно напрямку зворотно-поступального руху і має першу бічну грань із пилкоподібною першою різальною кромкою і другу бічну грань із пилкоподібною третьою різальною кромкою; кожен із других ножів містить другу різальну частину і другу основу, причому друга різальна частина проходить у напрямку уперед і має першу бічну грань із пилкоподібною другою різальною кромкою і другу бічну грань із пилкоподібною четвертою різальною кромкою; перша різальна кромка і друга різальна кромка знаходяться на ідентичних боках поздовжньої центральної площини першої і другої різальної частини відповідно; третя різальна кромка і четверта різальна кромка знаходяться на ідентичних боках поздовжньої центральної площини першої і другої різальної частини відповідно; перша різальна кромка містить кілька перших заглиблень і перших піків, розташованих поперемінно, третя різальна кромка містить кілька третіх заглиблень і третіх піків, розташованих поперемінно, перша основа прикріплена до заднього кінця 5 94406 6 першої різальної частини і з'єднана зі спинкою ножів різального апарата з'єднувачем; друга різальна кромка містить кілька других заглиблень і других піків, розташованих поперемінно, четверта різальна кромка містить кілька четвертих заглиблень і четвертих піків, розташованих поперемінно, друга основа прикріплена до заднього кінця другої різальної частини і з'єднана зі спинкою ножів різального апарата з'єднувачем; перші заглиблення зміщені у напрямку уперед відносно других заглиблень, і другі піки зміщені у напрямку уперед відносно перших піків, треті заглиблення зміщені у напрямку уперед відносно четвертих заглиблень, а треті піки зміщені у напрямку уперед відносно четвертих піків. 18. Сільськогосподарська машина за п. 17, яка відрізняється тим, що треті заглиблення й треті піки вирівняні у напрямку уперед з першими заглибленнями й першими піками першої різальної кромки першої різальної частини відповідно, і тим, що четверті заглиблення й четверті піки вирівняні у напрямку уперед з другими заглибленнями й другими піками другої різальної кромки другої різальної частини відповідно. 19. Сільськогосподарська машина за п. 17, яка відрізняється тим, що перша основа і друга основа виконані як моноблок. 20. Сільськогосподарська машина за п. 17, яка відрізняється тим, що перша основа і друга основа виконані окремо. 21. Сільськогосподарська машина за п. 17, яка відрізняється тим, що передній кінчик першої різальної частини зміщений відносно переднього кінчика другої різальної частини. Ця заявка зазіхає на пріоритет, зарезервований попередньою заявкою США № 60/885 860, поданою 19 січня 2007 р. Цей винахід відноситься до ножів зворотнопоступального руху, призначених для зрізання стеблових культур, таких, як трава або зернові культури. Зокрема, він відноситься до ножів зворотно-поступального руху, які мають частини з пилкоподібними різальними кромками, причому зубці одного ножа зміщені відносно зубців сусіднього ножа. Вузли різального апарату зворотнопоступального руху використовуються для зрізання культур, таких, як пшениця, овес, жито, ячмінь і соя вже більше сторіччя. Вузли різального апарату зворотно-поступального руху типово складають з кількох ножів, прикріплених у ряд до спинки ножів різального апарату, яка приводиться до зворотнопоступального руху. Поруч із ножами встановлені нерухомі пальці різального апарату (які також називають запобіжними носиками або запобіжними кінчиками) таким чином, що коли різальний апарат приводиться до зворотно-поступального руху, ножі на різальному апараті взаємодіють з нерухомими пальцями різального апарату для зрізання культури між ними. Відомі ножі зазвичай містять прямокутну основу, призначену для установки ножа на різальному апараті зворотно-поступального руху, і мають передні трапецеїдальні або трикутні різальні частини з різальними кромками, які проходять навскоси відносно напрямку руху вперед. Використовуються ножі з однією різальною частиною, а також подвійні ножі з подвійними різальними частинами, розташованими бік о бік. Зазвичай довжина усіх ножів у напрямку уперед є ідентичною, але описані ще й ножі із зміщеними передніми кінчиками. Різальні кромки є гладкими або пилкоподібними, тобто з малими надрізами, для покращення різальної дії, і, таким чином, містять кілька поперемінних заглиблень і піків. У відомих технічних рішеннях піки пилкоподібних різальних кромок усіх ножів лежать на паралельних лініях, що проходять поперечно напрямку уперед, і заглиблення різальних кромок усіх ножів також розміщені на паралельних лініях, що проходять поперечно напрямку уперед. Однією з проблем, пов'язаних із цією будовою, є надмірний знос на малих локалізованих ділянках пальців різального апарату і різальної частини ножа, оскільки знос здебільшого виникає на піках зубців. Особливо це є проблемою в вузлах різального апарату з подвійними ножами, у яких зверху одного пальця різального апарату або через нього проходять більше однієї різальної частини. Метою цього винаходу є створення подвійного ножа, який має різальну частину з пилкоподібними різальними кромками і забезпечує більший термін служби пальця різального апарату, який взаємодіє з ножами, і ножів. Подвійний ніж, конструктивно виконаний для установки на спинці ножів зворотно-поступального руху вузла різального апарату зворотнопоступального руху, містить першу різальну частину й другу різальну частину. Обидві різальні частини проходять у напрямку уперед и мають принаймні одну бічну грань із пилкоподібною різальною кромкою. Різальні кромки містять кілька перших заглиблень і перших піків, розташованих поперемінно. До задніх кінців різальних частин кріпляться основи, які мають принаймні один отвір, в який входить з'єднувач, призначений для з'єднування основи зі спинкою ножів різального апарату зворотно-поступального руху. Зубці першої різальної першої різальної частини і зубці другої різальної кромки другої різальної частини зміщені. Тобто, у стані, коли перша основа і друга основа встановлені на різальному апараті, перші заглиблення зміщені у напрямку уперед відносно других заглиблень, і другі піки зміщені у напрямку уперед відносно перших піків. Таким чином, під час операції зрізання або косіння перша різальна кромка і друга різальна кромка взаємодіють із різними місцями протидіючого різального апарату, такими, як палець різального апарату. При цьому знос ножів і пальця різального апарату зменшується, і термін їх служби збільшується. У переважному варіанті здійснення винаходу перша різальна кромка першої різальної частини і 7 друга різальна кромка другої різальної частини знаходяться на тому самому (наприклад, лівому або правому) боці поздовжньої центральної площини різальних частин. Таким чином, обидві зазначені різальні кромки взаємодіють із тією самою гранню різального апарату або пальця різального апарату. Переважно, кожна різальна частина містить дві різальні кромки. Відтак, перша різальна частина має другу бічну грань з третьою різальною кромкою. Третя різальна кромка містить кілька третіх заглиблень і третіх піків, розташованих поперемінно. Крім того, друга різальна частина має другу бічну грань з четвертою різальною кромкою. Четверта різальна кромка містить кілька четвертих заглиблень і четвертих піків, розташованих поперемінно. Зубці четвертої кромки й зубці третьої кромки зміщені. Таким чином, різальні частини можуть трапецеїдальну або трикутну форму з двома бічними різальними кромками і загострений або сплющеним кінчиком, причому останній проходить поперечно напрямку уперед. Описаний менший знос досягається на обох боках пальця різального апарату й на усіх чотирьох різальних кромках обох ножів. В одному варіанті здійснення заглиблення першої різальної частини можуть бути вирівняними з піками другої різальної частини і vice versa (навпаки - лат.), тобто уявна лінія, що проходить через перше заглиблення й третє заглиблення, пересікає другий пік і четвертий пік, а уявна поперечна лінія, що проходить через перший пік і третій пік, пересікає друге заглиблення й четверте заглиблення. Іншими словами, треті заглиблення й треті піки вирівняні у напрямку уперед з першими заглибленнями й першими піками першої різальної кромки першої різальної частини, а четверті заглиблення й четверті піки вирівняні у напрямку уперед з другими заглибленнями й другими піками другої різальної кромки другої різальної частини. Слід, однак, відзначити, що можна було вирівняти перше заглиблення з третім піком і другим піком і четвертим заглибленням (і перший пік з третім заглибленням і другим заглибленням и четвертим піком), оскільки зміщення зубців на ідентичних бічних боках різальних частин - це основна ознака цього винаходу. Крім того, в об'ємі цього винаходу знаходяться зміщення зубців на менші величини, як описано вище. Наприклад, заглиблення першої різальної кромки може бути поперечно вирівняним у напрямку уперед із місцями, що лежать між заглибленнями й піками другої різальної частини. Вузол ножа, який містить першу основу, другу основу, першу різальну частину і другу різальну частину, можна виготовити (наприклад, відлити або вирізати) як моноблок. Альтернативно, перша різальна частина і перша основа утворені як одна деталь, а друга різальна частина і друга основа представляють собою іншу незалежну одну деталь. В одному переважному варіанті здійснення передній кінчик першої різальної частини у напрямку уперед зміщений відносно переднього кінчика другої різальної частини. В іншому варіанті здійс 94406 8 нення обидва кінчика можуть, однак, бути вирівняними. Подвійний ніж і вузол різального апарату зворотно-поступального руху можна використовувати на будь-якому типі збиральних машин, наприклад, на платформах для комбайнів або газонокосарок. Ці й інші цілі, ознаки й переваги цього винаходу стануть очевидними фахівцю у цій галузі техніки після прочитання наступного докладного опису, який ведеться з посиланнями на креслення. Стислий опис графічного матеріалу. Фігура 1 представляє собою вигляд зверху комбайна з хедером, який має пропонований вузол різального апарату зворотно-поступального руху. Фігура 2 представляє собою частковий вигляд зверху хедера на фігурі 1, на якому показані кілька ножів, встановлених у ряд, і пальців різального апарату, які зрізують у взаємодії з ножами зворотно-поступального руху вузла різального апарату на фігурі 1. Для ясності ілюстрації частини ножів показані у спрощеному вигляді без зубців. Фігура 3 представляє собою вигляд зверху показового подвійного ножа з кількох ножів на фігурі 2 з видаленими усіма компонентами хедера за винятком різального апарату зворотнопоступального руху, на якому встановлений показовий подвійний ніж, і пальця різального апарату, у взаємодії з яким різальні частини показового подвійного ножа зрізують матеріал культури. Фігура 4 представляє собою вигляд зверху ще одного варіанту здійснення одного подвійного ножа з кількох ножів на фігурі 2. Як показано на фіг. 1, комбайн 100 має прикріплений до нього хедер 102, конструктивно виконаний для переміщення по сільськогосподарському полю у напрямку уперед „F" комбайна для зрізання матеріалу культур. У подальшому описі усі посилання на напрямки, скажімо, передній, лівий, правий і бічний наводяться відносно напрямку уперед комбайна 100. Хедер 102 має подовжений вузол різального апарату зворотно-поступального руху 104, який проходить вздовж переднього краю хедера 102 і призначений для захоплення й зрізання культурних рослин по мірі того, як комбайн 100 пересувається у напрямку уперед „F" по полю. На фіг. 2 представлений детальний вигляд правого кінця хедера 102, на якому показані деталі вузла різального апарату зворотно-поступального руху 104, який включає кілька подвійних ножів 106, встановлених у довгий ряд на спинці 108 різального апарату зворотно-поступального руху. Крім того, вузол різального апарату зворотнопоступального руху 104 включає нерухомі пальці 110 різального апарату, які проходять уперед і розміщені поруч із кожним подвійним ножем 106 таким чином, що протягом повного циклу зворотно-поступального руху принаймні дві сусідні різальні частини подвійних ножів 106 зрізують у взаємодії з одним боком пальця 110 різального апарату. Фіг. 3 представляє собою вигляд зверху подвійного ножа 106. Кожен подвійний ніж 106 має одну спільну основу 112, до якої прикріплені дві 9 різальні частини 114, 116. Різальні частини 114, 116 є зазвичай трикутними, і кожна має дві бічні грані з різальними кромками 118, 120, 112, 124 відповідно. Зокрема, перша різальна частина 114 має першу різальну кромку 118 з правого боку своєї поздовжньої центральної площини 134 і третю різальну кромку 120 з лівого боку своєї поздовжньої центральної площини 134. Так само друга різальна частина 116 має другу різальну кромку 122 з правого боку своєї поздовжньої центральної площини 136 і четверту різальну кромку 124 з лівого боку своєї поздовжньої центральної площини 136. Основа 112 має кілька отворів 130, у які входять болти 132. Болти 132 вкручуються в спинку 108 різального апарату для прикріплення до неї подвійного ножа 106 паралельно вздовж усієї довжини спинки 108 різального апарату зворотнопоступального руху. Перша різальна частина 114 і пов'язана з нею частина основи 112 позаду неї утворюють перший ніж 138, а друга різальна частина 116 і пов'язана з нею частина основи 112 позаду неї утворюють другий ніж 140. Різальні кромки 118, 120 першої різальної частини 114 коротші за різальні кромки 122, 124 другої різальної частини 116. Різальні кромки 118, 120 закінчуються на кінчику 126 першої різальної частини 114. Різальні кромки 122, 124 довші за різальні кромки 118, 120 і закінчуються на кінчику 128 другої різальної частини 116. Кінчик 126 першої різальної частини 114 зміщений назад відносно кінчика 128 другої різальної частини 116. Усі різальні кромки 118, 120, 122, 124 є пилкоподібними і, відтак, містять кілька піків 142 і заглиблень 144, розташованих поперемінно. Піки 142 першої різальної кромки 118 вирівняні у напрямку уперед „F" із піками 142 третьої різальної кромки 120; отже, два піки 142, які мають однакове переднє положення, знаходяться на уявній лінії 146, яка проходить у поперечному напрямку. Ця уявна лінія 146 проходить також (принаймні приблизно) через два заглиблення другої різальної кромки 122 і четвертої різальної кромки 124. Два заглиблення 144 другої різальної кромки 122 і четвертої різальної кромки 124 також вирівняні у напрямку уперед. 94406 10 Аналогічно, заглиблення 144 першої різальної кромки 118 вирівняні у напрямку уперед „F" із заглибленнями 144 третьої різальної кромки 120; отже, два заглиблення 144, які мають однакове переднє положення, знаходяться на уявній лінії 148, яка проходить у поперечному напрямку. Ця уявна лінія 148 проходить також (принаймні приблизно) через два піки другої різальної кромки 122 і четвертої різальної кромки 124. Два піки 144 другої різальної кромки 122 і четвертої різальної кромки 124 також вирівняні у напрямку уперед. Хід спинки 108 різального апарату є настільки великим, що обидві різальні частини 114, 116 проходять нижче та (або) вище пальця 110, який діє як різальний апарат для зрізання культури. Оскільки зубці обох різальних частин 114 і 116 зміщені на половину кроку зубців, культура, захоплена другою різальною частиною 116, зрізується головним чином між піками 142 другої різальної частини 116 і пальцем 110 різального апарату у місці 152 на лінії 148 (й усіх уявних ліній, що з'єднують вирівняні уперед піки 142 другої різальної частини 116), а культура, захоплена першою різальною частиною 114, зрізується головним чином між піками 142 першої різальної частини 114 і пальцем 110 різального апарату у місці 150 на лінії 146 (й усіх уявних ліній, що з'єднують вирівняні уперед піки 142 першої різальної частини 114) на обох боках пальця 110 різального апарату завдяки зворотнопоступальному руху спинки 108. Таким чином, різальна дії рівномірніше розподілена вздовж довжини пальця 110 різального апарату, і знос як пальця 110 різального апарату, так і різальних частин 114, 116 є меншим у порівнянні до відомих технічних рішень. У варіанті здійснення на фігурі 4 елементи, які відповідають елементам на фігурі 3, позначені однаковими позиціями. Основне відрізнення полягає у тому, що для різальних частин 114, 116 виконані окремі основи 112а, 112b. Відтак, перший ніж 138 і другий ніж 140 встановлені на спинці 108 різального апарату окремо. Вище описаний переважний варіант здійснення, але зрозуміло, що можливі інші варіанти у межах обсягу цього винаходу, визначеного доданою формулою винаходу. 11 94406 12 13 94406 14 15 Комп’ютерна верстка М. Мацело 94406 Підписне 16 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
