Спосіб і пристрій для підтримання відбитка безпровідної мережі

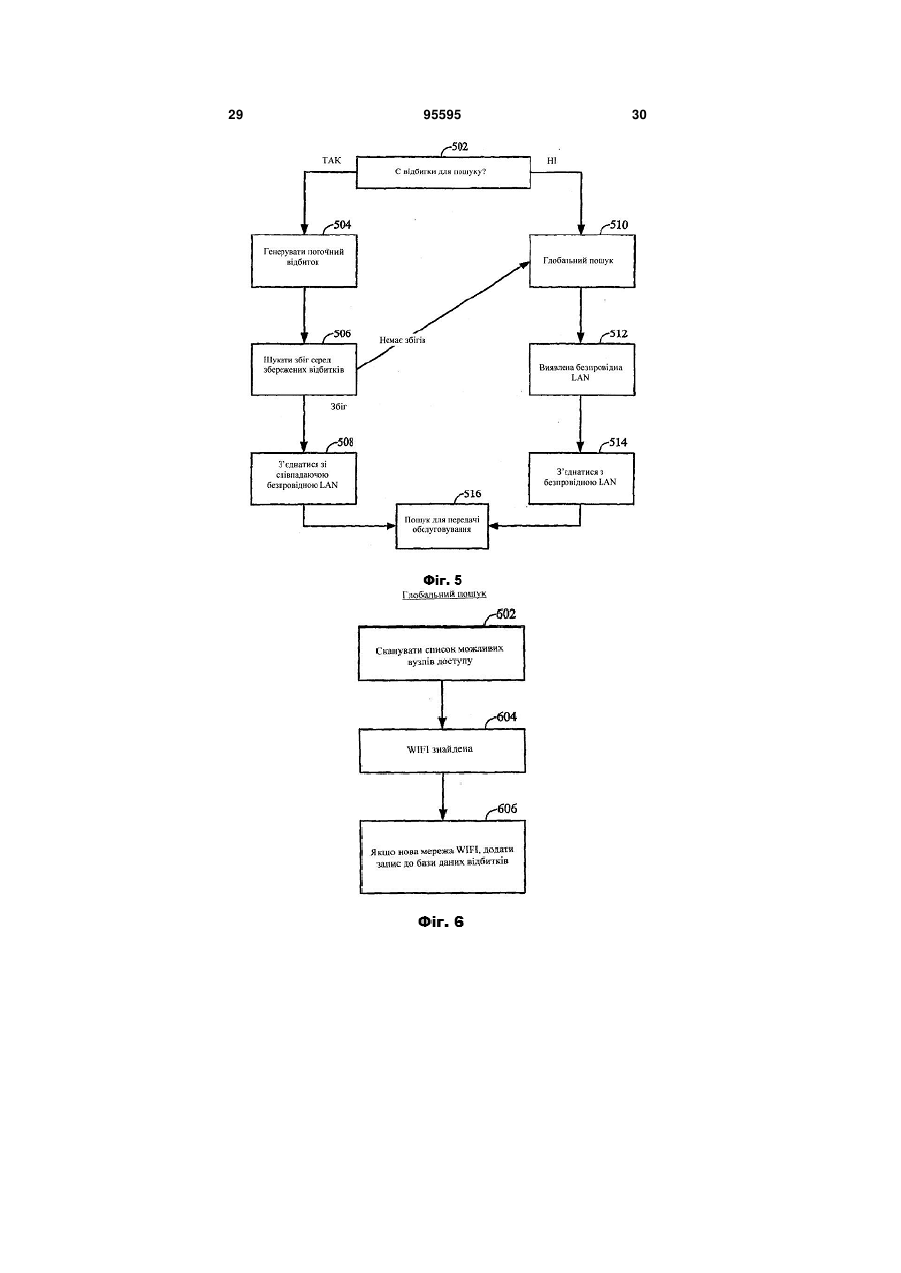

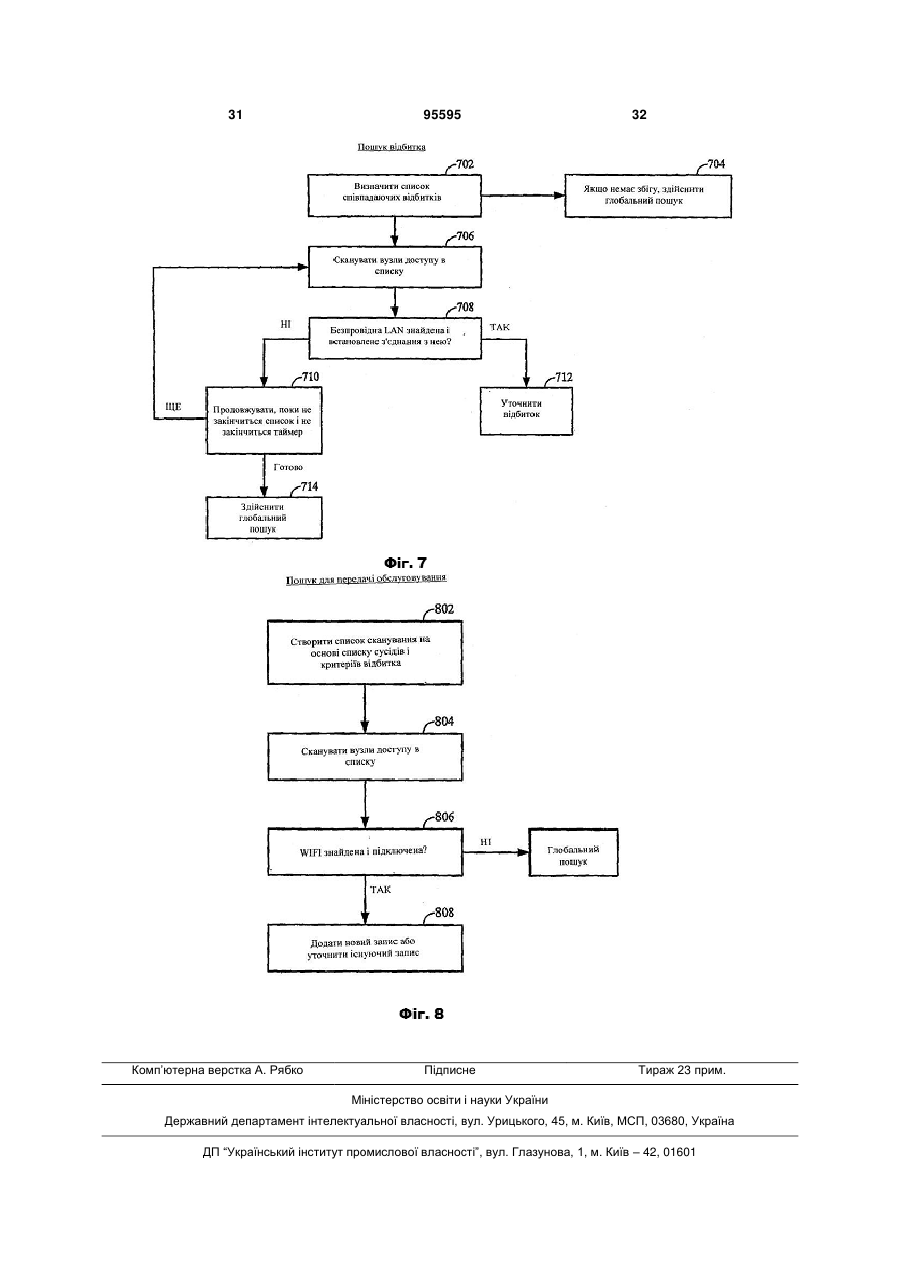

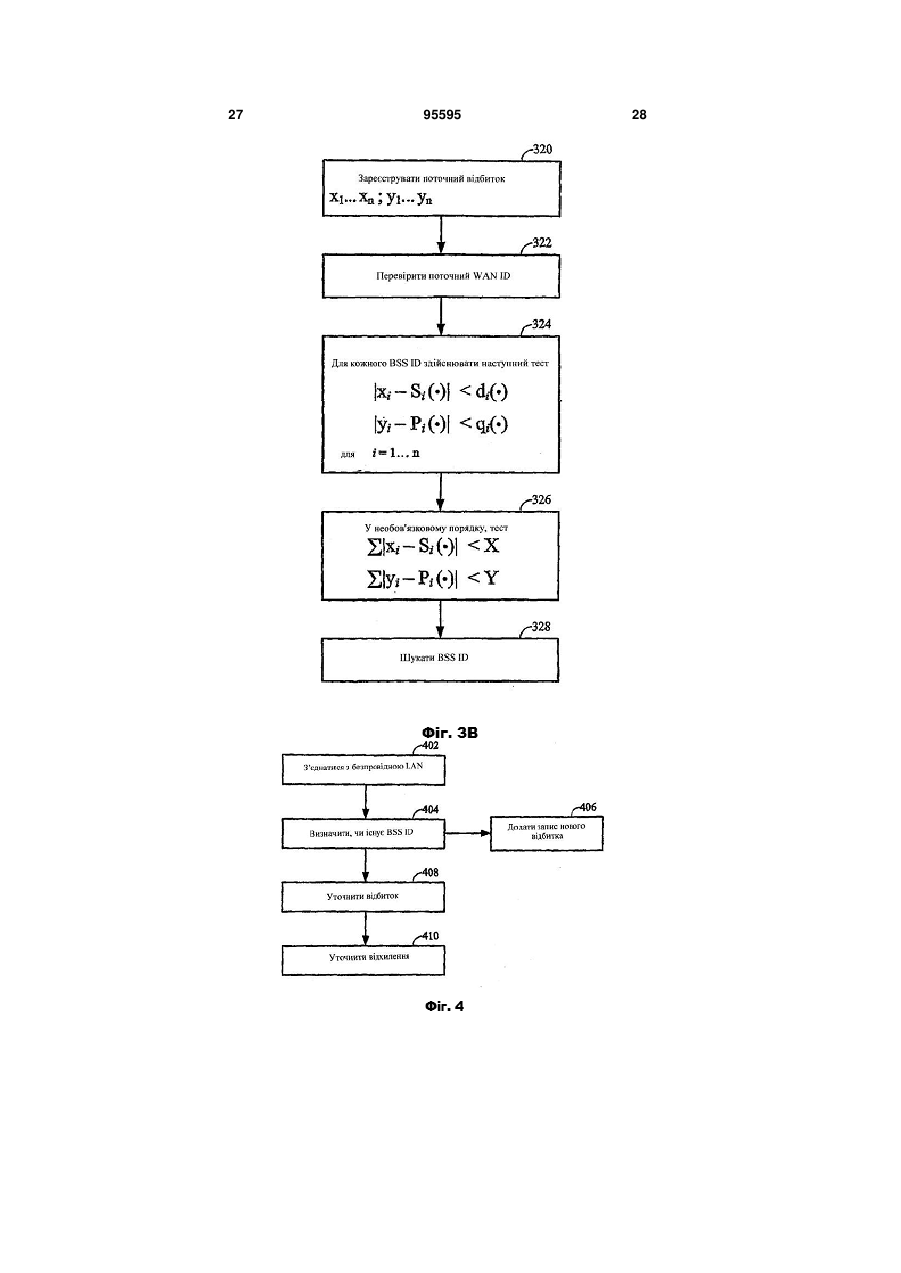

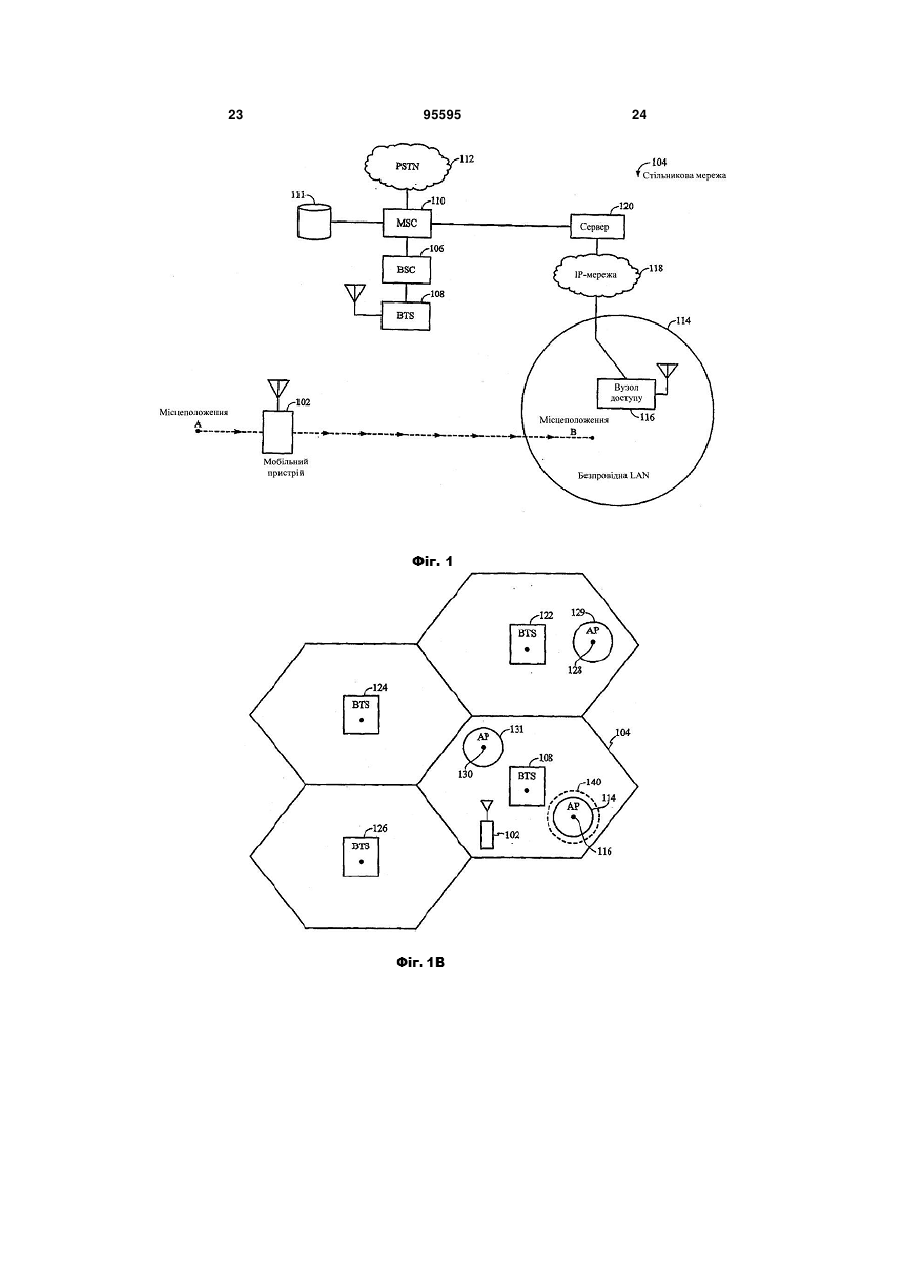

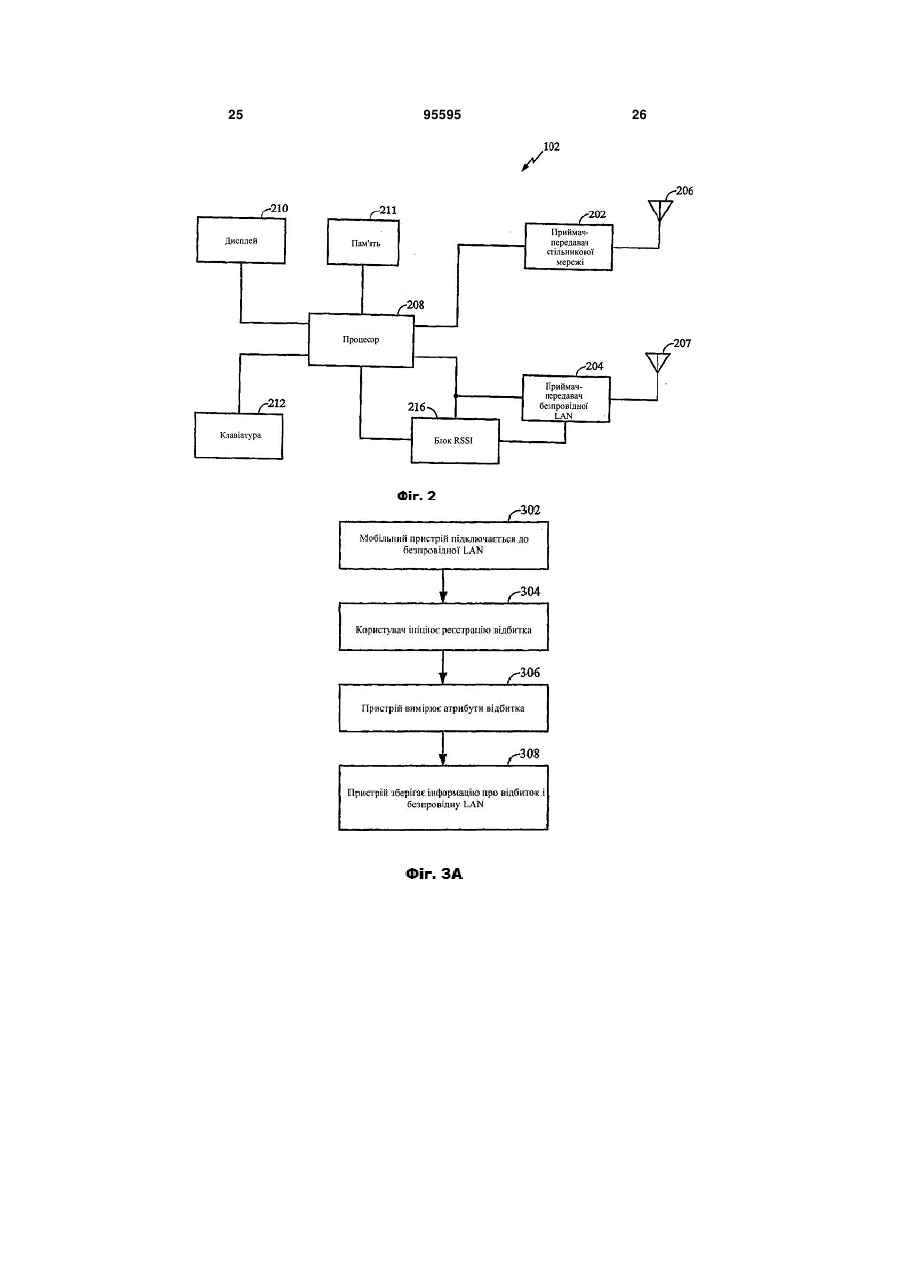

1. Спосіб встановлення з'єднання безпровідної локальної мережі для пристрою безпровідного зв'язку, який здійснює зв'язок у мережі широкого охоплення, причому спосіб включає: - ідентифікацію будь-яких відбитків, збережених на пристрої безпровідного зв'язку, причому кожний відбиток ідентифікує місцерозташування, яке відповідає безпровідній локальній мережі; - генерування поточного відбитка на основі одного або більше опорних сигналів з мережі широкого охоплення; - пошук узгодження між поточним відбитком і будьякими збереженими відбитками; і - встановлення з'єднання між пристроєм безпровідного зв'язку і безпровідною локальною мережею, яка відповідає узгоджуваному відбитку. 2. Спосіб за п. 1, який додатково включає: - виконання глобального пошуку безпровідних локальних мереж, якщо ніякі відбитки не ідентифіковані або ніяке узгодження не знайдено; 2 (19) 1 3 них мереж, якщо ніякі відбитки не ідентифіковані або ніяке узгодження не знайдено, встановлення з'єднання між пристроєм безпровідного зв'язку і безпровідною локальною мережею, ідентифікованою глобальним пошуком, і після встановлення з'єднання, збереження поточного відбитка і інформації пункту доступу для безпровідної локальної мережі, ідентифікованої глобальним пошуком. 8. Пристрій безпровідного зв'язку за п. 6, в якому ідентифікація будь-яких відбитків, збережених в пристрої безпровідного зв'язку, містить визначення, чи є які-небудь відбитки, асоційовані з поточним ідентифікатором базової станції для мережі широкого охоплення. 9. Пристрій безпровідного зв'язку за п. 6, в якому пошук узгодження містить порівняння значень PN зміщення між поточним відбитком і збереженими відбитками. 10. Пристрій безпровідного зв'язку за п. 6, в якому процесор додатково cконфігурований для прийому запуску передачі обслуговування для ініціювання передачі обслуговування з поточної безпровідної локальної мережі до іншої мережі, звуження списку сусідів, асоційованих з поточною безпровідною локальною мережею, на основі збережених відбитків, щоб створити список сканування, і пошуку мереж-кандидатів для передачі обслуговування з використанням списку сканування. 11. Пристрій безпровідного зв'язку, здатний одночасно здійснювати зв'язок у безпровідній локальній мережі і мережі широкого охоплення, причому пристрій безпровідного зв'язку містить: - засіб для ідентифікації будь-яких відбитків, збережених на пристрої безпровідного зв'язку, причому кожний відбиток ідентифікує місцерозташування, яке відповідає безпровідній локальній мережі; - засіб для генерування поточного відбитка на основі одного або більше опорних сигналів з мережі широкого охоплення; - засіб для пошуку узгодження між поточним відбитком і будь-якими збереженими відбитками; і - засіб для встановлення з'єднання між пристроєм безпровідного зв'язку і безпровідною локальною мережею, яка відповідає узгоджуваному відбитку. 12. Пристрій безпровідного зв'язку за п. 11, який додатково містить: - засіб для виконання глобального пошуку безпровідних локальних мереж, якщо ніякі відбитки не ідентифіковані або ніяке узгодження не знайдено; - засіб для встановлення з'єднання між пристроєм безпровідного зв'язку і безпровідною локальною мережею, ідентифікованої глобальним пошуком; і - засіб для збереження, після встановлення з'єднання поточного відбитка і інформації пункту доступу для безпровідної локальною мережі, ідентифікованої глобальним пошуком. 13. Пристрій безпровідного зв'язку за п. 11, в якому засіб для ідентифікації будь-яких відбитків, збережених в пристрої безпровідного зв'язку, містить засіб для визначення, чи є які-небудь відбитки, асоційовані з поточним ідентифікатором базової станції для мережі широкого охоплення. 14. Пристрій безпровідного зв'язку за п. 11, в якому засіб для пошуку узгодження містить засіб для 95595 4 порівняння значень PN зміщення між поточним відбитком і збереженими відбитками. 15. Пристрій безпровідного зв'язку за п. 11, який додатково містить: - засіб для прийому запуску передачі обслуговування для ініціювання передачі обслуговування з поточної безпровідної локальної мережі до іншої мережі; - засіб для звуження списку сусідів, асоційованого з поточною безпровідною локальною мережею, на основі збережених відбитків, щоб створити список сканування; - засіб для пошуку мереж-кандидатів для передачі обслуговування з використанням списку сканування. 16. Машиночитаний носій зберігання, який містить код, який, при виконанні процесором, спонукає процесор виконувати операції для встановлення з'єднання безпровідної локальної мережі для пристрою безпровідного зв'язку, що здійснює зв'язок у мережі широкого охоплення, причому машиночитаний носій зберігання містить: - код для ідентифікації будь-яких відбитків, збережених на пристрої безпровідного зв'язку, причому кожний відбиток ідентифікує місцерозташування, яке відповідає безпровідній локальній мережі; - код для генерування поточного відбитка на основі одного або більше опорних сигналів з мережі широкого охоплення; - код для пошуку узгодження між поточним відбитком і будь-якими збереженими відбитками; і - код для встановлення з'єднання між пристроєм безпровідного зв'язку і безпровідною локальною мережею, яка відповідає узгоджуваному відбитку. 17. Машиночитаний носій зберігання за п. 16, який додатково містить: - код для виконання глобального пошуку безпровідних локальних мереж, якщо ніякі відбитки не ідентифіковані або ніяке узгодження не знайдено; - код для встановлення з'єднання між пристроєм безпровідного зв'язку і безпровідною локальною мережею, ідентифікованою глобальним пошуком; і - код для збереження, після встановлення з'єднання, поточного відбитка і інформації пункту доступу для безпровідної локальної мережі, ідентифікованої глобальним пошуком. 18. Машиночитаний носій зберігання за п. 16, в якому код для ідентифікації будь-яких відбитків, збережених в пристрої безпровідного зв'язку, містить код для визначення, чи є які-небудь відбитки, асоційовані з поточним ідентифікатором базової станції для мережі широкого охоплення. 19. Машиночитаний носій зберігання за п. 16, в якому код для пошуку узгодження містить код для порівняння значень PN зміщення між поточним відбитком і збереженими відбитками. 20. Машиночитаний носій зберігання за п. 16, який додатково містить: - код для прийому запуску передачі обслуговування для ініціювання передачі обслуговування з поточної безпровідної локальної мережі до іншої мережі; - код для звуження списку сусідів, асоційованого з поточною безпровідною локальною мережею, на 5 95595 6 основі збережених відбитків, щоб створити список сканування; - код для пошуку мереж-кандидатів для передачі обслуговування з використанням списку сканування. Дана патентна заявка вимагає пріоритет попередньої заявки №60/702591 під назвою "ASSISTED WIRELESS NETWORK ACCESS POINT SEARCH IN WIRELESS COMMUNICATION NETWORKS", поданої 25 липня 2005 p., і попередньої заявки № 60/750920 під назвою "METHOD AND APPARATUS FOR LOCATING A WIRELESS LOCAL AREA NETWORK IN A WIDE AREA NETWORK", поданої 16 грудня 2005 p., і попередньої заявки №60/750919 під назвою "METHOD AND APPARATUS FOR MAINTAINING A FINGERPRINT FOR A WIRELESS NETWORK", поданої 16 грудня 2005 p., що належать правонаступнику даної заявки і, таким чином, безпосередньо включені за допомогою посилання. Галузь техніки Дане розкриття належить, загалом, до телекомунікацій і, зокрема, до систем і способів підтримання пристрою мобільного зв'язку, здатного здійснювати зв'язок за допомогою мереж зв'язку двох різних типів. Рівень техніки Потреби в безпровідних інформаційних послугах привели до розвитку безпровідних мереж у всезбільшуваній кількості. CDMA2000 1х є лише одним прикладом безпровідної мережі, яка забезпечує глобальні послуги телефонного зв'язку і передачі даних. CDMA2000 1х - це стандарт безпровідного зв'язку, встановлений в рамках Проекту загальноєвропейської системи мобільного і персонального зв'язку 3-го покоління 2 (3GPP2), що використовує технологію множинного доступу з кодовим розділенням (CDMA). CDMA - це технологія, яка дозволяє множині користувачів спільно використовувати загальне середовище зв'язку з використанням обробки розширення спектра. З нею конкурує безпровідна мережа, яка широко використовується в Європі, а саме Глобальна система мобільного зв'язку (GSM). На відміну від CDMA2000 1х, GSM використовує вузькосмугову технологію множинного доступу з часовим розділенням (TDMA) для підтримання послуг безпровідного телефонного зв'язку і передачі даних. Ряд інших безпровідних мереж включають в себе Загальну радіослужбу пакетної передачі (GPRS), яка підтримує послуги високошвидкісної передачі даних, де швидкості передачі даних придатні для додатків електронної пошти і навігації в Інтернеті, і Універсальну мобільну телекомунікаційну систему (UMTS), яка може доставляти широкосмугові мовні сигнали і дані для аудіо- і відеододатків. Ці безпровідні мережі можна, загалом, розглядати як глобальні мережі, в яких застосовується стільникова технологія. Стільникова технологія заснована на топології, в якій географічна зона покриття розбита на стільники. У кожному з цих стільників знаходиться стаціонарна базова приймально-передавальна станція (BTS), яка здійснює зв'язок з користувачами мобільного зв'язку. Конт ролер базової станції (BSC) звичайно застосовується в географічній зоні покриття для керування BTS і маршрутизації передач на відповідні шлюзи для різних мереж з комутацією пакетів і комутацією каналів. У міру зростання потреби в безпровідних інформаційних послугах розвиваються мобільні пристрої, які підтримують об'єднані середовища передачі мови, даних і потоків і одночасно забезпечують безперервне мережне покриття між глобальними мережами стільникового зв'язку і безпровідними локальними мережами (LAN). Безпровідні LAN звичайно забезпечують послуги телефонного зв'язку і передачі даних в порівняно невеликих географічних зонах з використанням стандартного протоколу, наприклад, IEEE 802.11, Bluetooth і т.п. Наявність безпровідних LAN забезпечує унікальну можливість підвищення числа користувачів глобальної мережі стільникового зв'язку за рахунок поширення стільникового зв'язку на спектр, що не ліцензується, з використанням інфраструктури безпровідної LAN. Останнім часом застосовуються різні методи, що дозволяють мобільним пристроям здійснювати зв'язок з різними безпровідними мережами. Застосовуються додаткові методи, що дозволяють мобільному пристрою шукати безпровідну LAN для визначення, чи можна до неї підключитися. Однак, частий або безперервний пошук безпровідної LAN приводить до невиправдано великого споживання потужності і швидкого розряду батареї мобільного пристрою. Відповідно, зниження енергоспоживання і економію заряду батареї мобільного пристрою можна реалізувати за допомогою інтелектуального пошуку доступних безпровідних LAN. Один підхід до підвищення ефективності пошуку полягає в адаптивному уточненні критеріїв, що використовуються для визначення близькості безпровідної LAN. Суть винаходу Один аспект передбачає пристрій безпровідного зв'язку, який включає в себе пам'ять, конфігуровану для зберігання інформації, яка належить до місцеположення першої мережі зв'язку. Пристрій також включає в себе процесор, конфігурований для зміни інформації, що зберігається в пам'яті, на основі одного або декількох опорних сигналів з другої мережі зв'язку. Інший аспект передбачає пристрій безпровідного зв'язку, який включає в себе процесор і пам'ять, причому пам'ять конфігурована для зберігання першого відбитка (характерної ознаки) першої мережі зв'язку на основі одного або декількох опорних сигналів з другої мережі зв'язку. Процесор конфігурований для визначення другого відбитка пристрою безпровідного зв'язку на основі одного або декількох опорних сигналів і для зміни першого відбитка на основі другого відбитка. 7 Ще один аспект передбачає спосіб здійснення зв'язку, який включає в себе етапи, на яких зберігають інформацію, що належить до місцеположення першої мережі зв'язку; і змінюють збережену інформацію на основі одного або декількох опорних сигналів з другої мережі зв'язку. Очевидно, що фахівці в даній галузі техніки можуть запропонувати інші варіанти здійснення даного розкриття на основі нижченаведеного докладного опису, в якому різні варіанти здійснення розкриття показані і описані лише в порядку ілюстрації. Очевидно, що розкриття допускає різні інші варіанти здійснення, і окремі його деталі допускають модифікації в різних відношеннях, що не виходять за рамки сутності і об'єму даного розкриття. Відповідно, креслення і докладний опис потрібно розглядати в порядку ілюстрації, але не обмеження. Короткий опис креслень Різні аспекти системи безпровідного зв'язку проілюстровані в порядку прикладу, але не обмеження, на прикладених кресленнях, де: Фіг.1А - принципова блок-схема варіанта здійснення системи безпровідного зв'язку; Фіг.1В - принципова блок-схема іншого варіанта здійснення системи безпровідного зв'язку; Фіг.2 - функціональна блок-схема, що ілюструє приклад мобільного пристрою, здатного підтримувати зв'язок як в стільниковій мережі, так і в безпровідній LAN; і Фіг.3А - логічна блок-схема ілюстративного способу для створення відбитків на пристрої мобільного зв'язку; Фіг.3В - логічна блок-схема ілюстративного способу порівняння відбитків різних місцеположень; Фіг.4 - логічна блок-схема ілюстративного способу уточнення існуючого відбитка для відомого місцеположення; Фіг.5 - логічна блок-схема ілюстративного способу вибору безпровідної мережі зв'язку; Фіг.6 - логічна блок-схема ілюстративного способу здійснення глобального пошуку безпровідної мережі; Фіг.7 - логічна блок-схема ілюстративного способу здійснення пошуку відбитка безпровідної мережі; Фіг.8 - логічна блок-схема ілюстративного способу здійснення пошуку передачі обслуговування для безпровідної мережі з використанням відбитків і списків сусідів. Докладний опис Докладний опис, викладений нижче в зв'язку з прикладеними кресленнями, призначений для опису різних варіантів здійснення розкриття і не призначений представляти тільки варіанти здійснення, в яких розкриття можна здійснювати на практиці. Докладний опис включає в себе конкретні деталі з метою забезпечення повного розуміння розкриття. У ряді випадків, загальновідомі структури і компоненти показані у вигляді блок-схеми, щоб не затемнювати ідеї розкриття. У нижченаведеному докладному описі розглянуті різні методи в зв'язку з передачею обслуговування користувача мобільного зв'язку з однієї ме 95595 8 режі в іншу. Деякі з цих методів описані застосовно до пристрою мобільного зв'язку, що переміщається по глобальній WAN, причому одна або декілька безпровідних LAN розсіяні по зоні покриття WAN. Пристрій мобільного зв'язку може являти собою будь-який відповідний пристрій, здатний здійснювати безпровідний телефонний зв'язок або передачу даних, наприклад, стільниковий телефон, призначений для роботи в мережі CDMA2000 1х. Пристрій мобільного зв'язку може застосовувати будь-який відповідний протокол доступу до безпровідної LAN, включаючи, в порядку прикладу. IEEE 802.11. Хоч ці методи можна описувати застосовно до телефону WAN, здатного здійснювати зв'язок в мережі IEEE 802.11, ці методи можна поширювати на інші пристрої мобільного зв'язку, здатні здійснювати доступ до множини мереж. Наприклад, ці методи можна застосовувати до пристрою мобільного зв'язку, здатного перемикатися між мережею CDMA2000 1х і мережею GSM. Відповідно, будь-яке згадування стільникового телефону, здатного здійснювати зв'язок з мережею IEEE 802.11, або будь-якого іншого конкретного варіанта здійснення, покликане лише ілюструвати різні аспекти даного розкриття, з урахуванням того, що ці аспекти мають широку сферу застосування. На Фіг.1А показана принципова блок-схема варіанта здійснення системи безпровідного зв'язку. Переміщення мобільного пристрою 102 по WAN 104 зображене послідовністю пунктирних ліній. WAN 104 включає в себе BSC 106, підтримуючий деяку кількість BTS, розосереджених по зоні покриття WAN. Для простоти пояснення на Фіг.1 показана одна BTS 108. Центр комутації мобільного зв'язку (MSC) 110 можна використовувати для забезпечення шлюзу в телефонну мережу загального користування (PSTN) 112. Хоч це і не показано на Фіг.1, WAN 104 може використовувати множину BSC, кожний з яких підтримує будь-яку кількість BTS, для розширення географічної зони покриття WAN 104. При використанні множини BSC в WAN 104 MSC 110 також можна використовувати для координації зв'язку між BSC. WAN 104 також може включати в себе одну або декілька безпровідних LAN, розсіяних по глобальній зоні безпровідного покриття. На Фіг.1 показана одна безпровідна LAN 114. Безпровідна LAN 114 може являти собою мережу IEEE 802.11 або будь-яку іншу відповідну мережу. Безпровідна LAN 114 включає в себе вузол доступу 116, що дозволяє мобільному пристрою 102 здійснювати зв'язок з ІР-мережею 118. Сервер 120 можна використовувати для сполучення ІР-мережі 118 з MSC 110, який забезпечує шлюз в PSTN 112. При вмиканні живлення мобільного пристрою 102 він намагається зв'язатися або з WAN 104, або з безпровідною LAN 114. Прийняття рішення на здійснення доступу до тієї або іншої мережі може визначатися різними факторами, пов'язаними з конкретним застосуванням і загальними конструкційними обмеженнями. У порядку прикладу, мобільний пристрій 102 може бути пристосований для здійснення доступу до безпровідної LAN 114, коли якість обслуговування відповідає мінімальному 9 порогу. Крім того, що безпровідну LAN 114 можна використовувати для підтримання мобільного телефонного зв'язку і передачі даних, можна вивільняти цінні ресурси зв'язку для інших користувачів мобільного зв'язку. Мобільний пристрій 102 може бути конфігурований для безперервного або періодичного пошуку радіомаяка від вузла доступу 116 або будь-якого іншого вузла доступу безпровідної LAN. Радіомаяк - це періодичний сигнал, який передається вузлом доступу 116 з інформацією синхронізації. Пошук радіомаяка WLAN вимагає, щоб мобільний пристрій по черзі настроювався на можливі канали WLAN в одному або декількох робочих діапазонах системи WLAN і проводив або активне сканування, або пасивне сканування на каналі. При пасивному скануванні мобільний пристрій просто настроюється на канал і знаходиться в режимі прийому протягом конкретного періоду часу, чекаючи передачі радіомаяка. При активному скануванні мобільний пристрій настроюється на канал і передає пробний запит після виконання процедур доступу для уникнення конфліктів з існуючими пристроями на каналі. Прийнявши пробний запит, вузол доступу передає пробну відповідь на мобільний пристрій. У випадку, коли мобільний пристрій 102 не може виявити радіомаяк або не приймає пробну відповідь на пробний запит, що може мати місце, якщо живлення подається на мобільний пристрій 102 в місцеположенні А, то мобільний пристрій 102 намагається здійснити доступ до WAN 104. Згідно з Фіг.1В, описаною нижче, мобільний пристрій 102 не здійснює безперервне (або періодичне) сканування для виявлення вузла доступу WLAN, але, навпаки, сканує для виявлення вузла доступу WLAN, тільки коли він визначає, що знаходиться поблизу безпровідної LAN 114. Мобільний пристрій 102 може здійснювати доступ до WAN 104, уловлюючи пілот-сигнал від BTS 108. Після виявлення пілот-сигналу радіоз'єднання може бути встановлено між мобільним пристроєм 102 і BTS 108 загальновідомими в техніці засобами. Мобільний пристрій 102 може використовувати радіоз'єднання з BTS 108 для реєстрації на MSC 110. Реєстрація - це процес, в якому мобільний пристрій 102 повідомляє WAN 104 про своє місцеположення. По завершенні процесу реєстрації мобільний пристрій 102 може перейти в стан очікування, поки мобільний пристрій 102 або PSTN 112 не ініціює виклик. У будь-якому випадку, радіоканал трафіку може бути встановлений між мобільним пристроєм 102 і BTS 108 для встановлення і підтримання виклику. Коли мобільний пристрій 102 переміститься по WAN 104 з місцеположення А в місцеположення В, в описаному варіанті здійснення, він тепер може виявити радіомаяк від вузла доступу 116. Коли це відбувається, радіоз'єднання може бути встановлене між двома засобами, добре відомими в техніці. Потім мобільний пристрій 102 одержує IPадресу сервера 120. Мобільний пристрій 102 може користуватися послугами сервера доменних імен (DNS) для визначення ІР-адреси сервера. Доменне ім'я сервера 120 може доставлятися на мобільний пристрій 102 по WAN 104. За допомогою IPадреси мобільний пристрій 102 може встановити 95595 10 мережне з'єднання з сервером 120. Після встановлення мережного з'єднання інформацію з сервера 120 можна використовувати спільно з локальними вимірюваннями для визначення, чи достатня якість обслуговування безпровідної LAN 114 для передачі обслуговування мобільного пристрою 102 на вузол доступу 116. Зазначимо, що хоч на Фіг.1А зображена загальна схема стільникової WAN, можна використовувати і інші WAN. Вони можуть включати в себе мережі, в яких не використовуються MSC або інші стільникові структури, і WAN, в яких використовуються інші протоколи зв'язку, в тому числі широкосмуговий CDMA (WCDMA), TD-CDMA, GSM і ін. На Фіг.1В показані безпровідна LAN 114 і BTS 108, застосовно до більш широкої WAN, що має множину BTS 122, 124, 126, а також множину безпровідних LAN 129, 131 і відповідних вузлів доступу 128, 130. Згідно з Фіг.1В мобільний пристрій 102 знаходиться в зоні покриття якої-небудь безпровідної LAN. Відповідно, пошук сигналу радіомаяка в цьому місцеположенні буде безрезультатним і приведе до невиправданого споживання потужності. Незважаючи на те, що мобільний пристрій може часто переходити в неактивний режим або режим очікування для економії енергії, пошук сигналу радіомаяка безпровідних LAN може швидко витрачати енергію. У звичайній конфігурації мережі 802.11 сигнали радіомаяка передаються з інтервалами, що вимірюються десятками мілісекунд; таким чином, мобільний пристрій повинен залишатися активним і здійснювати пошук протягом щонайменше цього періоду часу на канал, і, передбачаючи, що вузол доступу безпровідної LAN може бути настроєний на різні частотні діапазони і канали в цих діапазонах, мобільний пристрій 102 повинен залишатися активним протягом значного часу для пошуку доступних вузлів доступу безпровідної LAN. Аналогічно, у випадку активного сканування, мобільний пристрій повинен залишатися активним, щоб виконувати процедури канального доступу на каналі, і потім передавати пробний запит, і залишатися активним, щоб приймати пробну відповідь. Він повинен здійснювати цю процедуру на кожному каналі. У цьому випадку також мобільний пристрій 102 повинен залишатися активним протягом значного часу для пошуку доступних вузлів доступу безпровідної LAN, що може приводити до збільшення енергоспоживання і непродуктивних витрат на обробку. Як відомо в техніці, мобільний пристрій 102 відстежує сигнали радіомаяка і пілот-каналу від базових станцій мережі стільникового зв'язку. Ці сигнали можуть включати в себе сигнали пілотканалу і пошукового виклику. Мобільний пристрій відстежує ці сигнали для вимірювання інтенсивності первинного сигналу і сигналів від сусідів для здійснення операцій передачі обслуговування між базовими станціями. Крім того, в мережах, де базові станції синхронізовані, мобільний пристрій також може вимірювати фазу кожного пілотсигналу для підтримання визначення передачі обслуговування. Таким чином, в будь-якому місцеположенні в мережі 104 мобільний пристрій 102 спостерігає до n базових станцій з вимірними інте 11 нсивностями сигналу, які можна охарактеризувати двома векторами х1...,хn і y1,...,уn. Кожне значення х представляє інтенсивність сигналу для пілотсигналу від базової станції, і кожне значення у представляє фазу пілот-сигналу від базової станції. Якщо спостерігається менше n сигналів, значення, що залишилися, задаються рівними нулю. Оскільки з пілот-сигналами пов'язані зсуви фази пілот-сигналу, сигнали можна легко ідентифікувати по їх інтенсивності і фазі як такі, що виходять з конкретної базової станції. У інших технологіях WAN, наприклад, GSM, сусідні базові станції можна ідентифікувати по їх частотному каналу або іншому ідентифікатору базової станції і інтенсивності сигналу, пов'язаного з кожною базовою станцією. У WCDMA базові станції можуть не бути синхронізованими. Як і в CDMA, коли мобільний пристрій переходить в стан очікування на каналі пошукового виклику конкретної базової станції, він сканує сигнали сусідніх базових станцій. У випадку CDMA кожна базова станція використовує зсуви однієї і тієї ж псевдовипадкової розширювальної послідовності. У випадку WCDMA кожна базова станція передає деяку кількість сигналів, які дозволяють мобільній станції швидко входити в синхронізм з сигналами, що передаються цією базовою станцією, і, після синхронізації, визначати групу кодів розширення і код розширення, який використовується цією базовою станцією. Набір кодів розширення і їх інтенсивність сигналу можна використовувати для створення відбитка (характерної ознаки) для ідентифікації місцеположення в зоні покриття WCDMA відповідно до зсувів пілотсигналу і інтенсивності пілот-сигналу в системі CDMA. Відносні зсуви хронування сусідніх базових станцій також можна використовувати відповідно до фаз пілот-сигналу в CDMA, однак, якщо базові станції не синхронізовані, їх такі сигнали можуть зазнавати відносного дрейфу, що робить зсув хронування ненадійним індикатором. Однак, обмежуючи пошук сигналів радіомаяка періодами, коли мобільний пристрій знаходиться в зоні 140, можна реалізувати значну економію енергоспоживання. Таким чином, коли мобільний пристрій 102 періодично активується для прослуховування каналу пошукового виклику або каналу швидкого пошукового виклику в WAN, він також може визначати своє місцеположення. Якщо він визначає, що знаходиться в зоні 140, він може шукати сигнал радіомаяка безпровідної LAN. У іншому випадку, він може уникати непотрібного пошуку сигналу радіомаяка. Мобільний пристрій 102 може відстежувати сигнали радіомаяка і пілот-каналу від базових станцій WAN. Ці сигнали можуть включати в себе сигнали пілот-каналу і пошукового виклику. Мобільний пристрій відстежує ці сигнали для вимірювання інтенсивності первинного сигналу і сигналів від сусідів для здійснення операцій передачі обслуговування між базовими станціями. Крім того, в мережах, де базові станції синхронізовані, мобільний пристрій також може вимірювати фазу кожного пілот-сигналу для підтримання визначення передачі обслуговування. Таким чином, в будь 95595 12 якому місцеположенні в мережі 104 мобільний пристрій 102 спостерігає до n базових станцій з вимірними інтенсивностями сигналу, які можна охарактеризувати двома векторами х1,...,хn і y1,...,уn. Кожне значення х представляє інтенсивність сигналу для пілот-сигналу від базової станції, і кожне значення у представляє фазу пілотсигналу від базової станції. Якщо спостерігається менше n сигналів, значення, що залишилися, задаються рівними нулю. Оскільки з пілот-сигналами пов'язані зсуви фази пілот-сигналу, сигнали можна легко ідентифікувати по їх інтенсивності і фазі як такі, що виходять з конкретної базової станції. У інших технологіях WAN, наприклад, GSM, сусідні базові станції можна ідентифікувати по їх частотному каналу або іншому ідентифікатору базової станції і інтенсивності сигналу, пов'язаного з кожною базовою станцією. У ряді аспектів будь-який сигнал, що використовується для синхронізації, хронування і т.п., можна використовувати як сигнал, який використовується для одержання вимірювань, що утворюють один або декілька вищеописаних векторів. Крім того, вектори не треба формувати, зберігати або використовувати як два вищеописаних вектори, або вони не повинні включати в себе інформацію у вищеописаному форматі. Таким чином, в ряді аспектів використовується інформація, що ідентифікує джерело і щонайменше одну характеристику опорного сигналу, наприклад, сигнал пілот-каналу або пошукового виклику. Інформацію можна, загалом, використовувати як відбиток, або сигнатуру, місцеположення мобільного пристрою 102. Таким чином, якщо положення в зоні 140 мають певний відомий відбиток, то мобільний пристрій може визначити свій поточний відбиток і порівняти його з відомим відбитком для визначення, чи знаходиться мобільний пристрій в зоні 140. Хоч вищенаведений розгляд спирається лише на використання двох атрибутів WAN (тобто інтенсивності і фази пілот-сигналу), крім того, альтернативно або додатково до цих двох атрибутів, розглянутих вище, можна використовувати інші динамічні атрибути WAN. Наприклад, як відбиток можна використовувати значення зсуву пілот-сигналу; навіть кількість доступних пілот-сигналів є можливим атрибутом, використовуваним як відбиток. Крім того, атрибути, що складають відбиток, не обов'язково є атрибутами WAN. Наприклад, багато які мобільні пристрої мають приймачі GPS, які можна використовувати для визначення місцеположення мобільного пристрою відносно безпровідної LAN. Інформацію GPS можна використовувати прямо або непрямо. Як один приклад останнього випадку можна використовувати ID базової станції спільно з вимірюваннями фази сигналів GPS від різних супутників для задавання відбитка, який відповідає місцеположенню мобільного пристрою. Таким чином, в самому широкому значенні, відбиток є сукупністю атрибутів першої мережі зв'язку, які змінюються на основі місцеположення і які мобільний пристрій може використовувати для визначення близькості другої мережі зв'язку. Крім того, відбиток також може включати в себе характеристики передавачів другої мережі зв'язку (наприклад, МАС ID, діапазон, 13 канал, інформація RSSI вузлів доступу WiFi). У цьому випадку, параметри WAN можна розглядати як параметри запуску, так що збіг параметрів ініціює пошук WLAN. Параметри WLAN можна використовувати в ході пошуку як параметри пошуку для ініційованого пошуку. Атрибути можна обчислювати різними способами, не виходячи за рамки об'єму даного розкриття. Наприклад, можна проводити миттєве вимірювання таких атрибутів, як інтенсивність і фаза пілот-сигналу, і використовувати їх як відбиток. Однак, навіть коли мобільний пристрій нерухомий, значення цих атрибутів змінюються в зв'язку з мінливістю навколишнього середовища. Відповідно, можна проводити множину вимірювань і усереднювати або інакше об'єднувати їх в деякому статистично значущому режимі для створення відбитка. На Фіг.2 показана функціональна блок-схема, яка ілюструє приклад мобільного пристрою, здатного підтримувати зв'язок як з WAN, так і з безпровідною LAN. Мобільний пристрій 102 може включати в себе приймач-передавач WAN 202 і приймач-передавач безпровідної LAN 204. Згідно щонайменше з одним варіантом здійснення мобільного пристрою 102 приймач-передавач WAN 202 здатний підтримувати зв'язок в режимі CDMA2000 1х, WCDMA, GSM, TD-CDMA або інших WAN з BTS (не показана), і приймач-передавач безпровідної LAN 204 здатний підтримувати зв'язок в режимі IEEE 802.11 з точкою доступу (не показана). Зазначимо, що ідеї, описані в зв'язку з мобільним пристроєм 102, можна поширити на інші технології WAN і безпровідної LAN. Показано, що кожний приймач-передавач 202, 204 має окрему антену 206, 207, відповідно, але приймачіпередавачі 202, 204 можуть спільно використовувати одну широкосмугову антену. Кожну антену 206, 207 можна реалізувати з одним або декількома випромінюючими елементами. Також показано, що мобільний пристрій 102 містить процесор 208, підключений до обох приймачів-передавачів 202, 204, однак, в альтернативних варіантах здійснення мобільного пристрою 102, можна використовувати окремі процесори для кожного приймача-передавача. Процесор 208 можна реалізувати за допомогою обладнання, програмно-апаратного забезпечення, програмного забезпечення або будь-якої їх комбінації. У порядку прикладу, процесор 208 може включати в себе мікропроцесор (не показаний). Мікропроцесор можна використовувати для підтримання прикладних програм, які, крім іншого, (1) керують доступом: до глобальної мережі безпровідного зв'язку і безпровідної LAN; і (2) забезпечують інтерфейс між процесором 208 і клавіатурою 210, дисплеєм 212 і іншими користувацькими інтерфейсами (не показані). Процесор 208 також може включати в себе цифровий сигнальний процесор (DSP) (не показаний) з вбудованим програмним забезпеченням, яке підтримує різні функції обробки сигналу, наприклад, функції згорткового кодування, контролю циклічної надмірності (CRC), модуляції і обробок розширення по спектру. DSP також може здійсню 95595 14 вати функції вокодера для підтримання телефонних додатків. Спосіб реалізації процесора 208 залежить від конкретного застосування і конструкційних обмежень, що накладаються на всю систесистему. Зазначимо, що апаратна, програмноапаратна і програмна конфігурації можуть бути взаємозамінними залежно від обставин і від найкращого режиму реалізації описаних функцій для кожного конкретного застосування. Процесор 208 може бути конфігурований для виконання алгоритму ініціювання передачі обслуговування з однієї мережі в іншу. Алгоритм можна реалізувати у вигляді однієї або декількох прикладних програм, підтримуваних мікропроцесором вищеописаної архітектури. Альтернативно, алгоритм може являти собою модуль, окремий від процесора 208. Модуль можна реалізувати за допомогою обладнання, програмно-апаратного забезпечення, програмного забезпечення або будьякої їх комбінації. Залежно від конкретних конструкційних обмежень алгоритм може бути інтегрований в будь-який об'єкт в мобільному пристрої 102, або розподілений по множині об'єктів в мобільному пристрої 102. Для визначених цілей, відомих в техніці, інтенсивність сигналу з вузла доступу можна вимірювати на мобільному пристрої 102 за допомогою блока 216 індикатора інтенсивності прийнятого сигналу (RSSI). RSSI звичайно є мірою інтенсивності існуючого сигналу, який надходить зворотно на приймач-передавач 204 безпровідної LAN для автоматичного регулювання посилення, і тому його можна подавати на процесор 208 без ускладнення схеми мобільного пристрою 102. Альтернативно, якість радіозв'язку можна визначати з радіомаяка. Оскільки радіомаяк є сигналом з розширенням по спектру, який попередньо відомий, копію радіомаяка можна зберігати в пам'яті 211 на мобільному пристрої 102. Демодульований радіомаяк можна використовувати з копією радіомаяка, що зберігається в пам'яті, для оцінки енергії радіомаяка, що передається, загальновідомими в техніці засобами. Повертаючись до вищезазначених відбитків, мобільний пристрій 102 також включає в себе алгоритм, виконуваний процесором 208 для створення множини відбитків і порівняння різних відбитків одного з одним. Наприклад, використовуючи клавіатуру 212, користувач мобільного пристрою 102 може натиснути клавішу, яка наказує мобільному пристрою 102 створювати поточний відбиток і зберігати цей відбиток в пам'яті 211. Якщо під час створення відбитка мобільний пристрій підключений до безпровідної LAN, то збережений відбиток можна зв'язати з цим вузлом доступу безпровідної LAN. Крім того, відбиток також може записуватися автоматично на періодичній основі або при настанні передбачених програмою подій, наприклад, при успішному доступі, успішному доступі з потрібною якістю обслуговування і т. д. В результаті вищеописаного процесу пам'ять 211 може містити таблицю пошуку безпровідної LAN, організовану, наприклад, аналогічно наступній таблиці: 15 95595 Інтенсивність сигналу s1(A1)...sn(A1) s1(A2)...sn(A2) I2 B WLAN BSS ID A1 A2 WAN ID А А3 s1(A3)...sn(A3) I1 I2 B1 B2 s1(B1)...sn(B1) s1(B1)...sn(B1) WLAN SSID I1 Фаза p1(A1) … pn(A1) p1(A2) … pn(A2) p1(A3) … pn(A3) Перший стовпчик таблиці належить до WAN ID для WAN. WAN ID являє собою ідентифікатор системи і мережі для WAN, відомий як SID/NID в глобальній безпровідній системі. Конкретні базові станції в WAN можна ідентифікувати по зсувах пілот-сигналу, інтенсивності пілот-сигналу або інших атрибутах, які входять до складу розглянутого нижче відбитка. Відбиток ідентифікує місцеположення мобільного пристрою. Другий стовпчик належить до текстового ідентифікатора мережі WLAN. Третій ідентифікатор належить до вузлів доступу безпровідної LAN (відомих як BSS). У ілюстративній таблиці є три вузли доступу (А1, А2, А3) в першій зоні покриття базової станції А. Аналогічно, існує два вузли доступу в зоні покриття базової станції В. Звичайно, в зонах покриття будь-якого WAN ID може існувати багато безпровідних LAN, але користувача мобільного пристрою можуть не цікавити ці вузли доступу, оскільки вони пов'язані з безпровідними LAN, доступ до яких користувачеві може бути не дозволений. Відповідно, таблиця може включати в себе тільки відбиток для тих вузлів доступу, до яких користувач звичайно підключається. Два інших стовпчики включають в себе значення, що містять сам відбиток. У цьому прикладі таблиці відбитки для вузлів доступу А1, А2 і А3 включають в себе інформацію інтенсивності і фази. Однак відбитки для вузлів доступу В1 і В2 містять тільки інформацію інтенсивності сигналу. Зазначимо також, що хоч кожний відбиток в цій таблиці позначений вектором довжиною n, вектор може мати менше n ненульових компонентів. Таким чином, декілька значень можуть бути нульовими, що обмежує порівняння відбитка з ненульовими компонентами вектора. У ході роботи мобільний пристрій може виходити з неактивного режиму або режиму очікування і обчислювати відбиток свого поточного місцеположення і порівнювати його з інформацією в стовпчиках 4 і 5 таблиці. Звичайно мобільний пристрій обмежує зіставлення відбитків записами, відповідними WAN ID, з яким він в даний момент зареєстрований. Таким чином, при реєстрації з WAN ID А, для зіставлення використовуються тільки відбитки, пов'язані з WAN ID А в таблиці. Створення і порівняння відбитків також може відбуватися в ході здійснення виклику. На основі порівняння, мобільний пристрій може визначати, що вузол доступу з SSID і BSSID, вказаними в сто 16 впчиках 1 і 2, досить близький, щоб шукати його сигнал радіомаяка; в іншому випадку він може повернутися в режим очікування, не затрачуючи ресурси на пошук сигналу радіомаяка безпровідної LAN. Вищенаведена таблиця носить ілюстративний характер і не описує всю можливу інформацію, яку можна використовувати для характеризації відбитка, а також всі різні поєднання WAN ID і ID вузлів доступу. Наприклад, оскільки більшість областей покрита множинними постачальниками послуг WAN, кожний з яких має свій власний WAN ID (SID/NID), запис в таблиці для вузла доступу може з'являтися декілька разів в зв'язку з різними WAN ID з відповідною сигнатурою в кожній. Крім вищеописаної таблиці можна використовувати окрему таблицю (або, можливо, додаткові записи в первинній таблиці) для збереження інформації про відповідний вузол доступу (тобто BSS ID). Наприклад, вузол доступу безпровідної LAN звичайно конфігурується для роботи на одному конкретному каналі в конкретному частотному діапазоні. Щоб мобільному пристрою не доводилося здійснювати пошук по різних можливих комбінаціях, таблиця може містити таку робочу інформацію для вузла доступу, яку мобільний пристрій може використовувати для пошуку сигналу радіомаяка. Інша інформація про вузол доступу може включати в себе його можливості, наприклад, захищеність, якість обслуговування, інформацію пропускної здатності і зв'язності. Створення таблиці відбитків описане з посиланням на логічну блок-схему, показану на Фіг.3А. У блоці 302 мобільний пристрій підключається до безпровідної LAN. He користуючись ніякими раніше збереженими відбитками, мобільний пристрій звичайним чином виконує сканування для виявлення вузла доступу WLAN. Коли мобільний пристрій з'єднається з вузлом доступу, користувач може, в блоці 304, дати команду пристрою зареєструвати поточний відбиток. Ця функція звичайно ініціюється користувачем, оскільки користувачеві може потребуватися зберегти в базі даних відбитків тільки визначені безпровідні LAN, наприклад, ті безпровідні LAN, на підключення до яких користувач звичайно придбаває підписку. Однак, створення відбитка може автоматично ініціюватися мобільним пристроєм як одна з багатьох функцій, здійснюваних при підключенні до безпровідної LAN. У блоці 306 мобільний пристрій реєструє значення тих атрибутів, які містять відбиток, і в блоці 308 пристрій зберігає відбиток в базі даних. Спільно з відбитком переважно також зберігати атрибути підключеної в даний момент безпровідної LAN. Порівняння поточного відбитка із збереженим відбитком можна здійснювати по-різному, не виходячи за рамки об'єму даного розкриття. Нижче описаний один конкретний метод. Однак можна також використовувати численні альтернативні, але функціонально еквівалентні методи. Атрибути, що складають відбиток, можуть мати значення, які змінюються (навіть в одному і тому ж місцеположенні), або які важко виміряти з 17 високою мірою точності. Таким чином, порівняння між відбитками не повинно спиратися на абсолютну ідентичність як на тест для визначення збігу. Аналогічно, зона 140 може відображати робоче рішення віддати перевагу більш ранньому виявленню вузлів доступу ціною помилкових тривог. Іншими словами, якщо вибрана зона 140 значно більше зони 114, то мобільний пристрій 102 визначає, що він повинен шукати сигнал радіомаяка в той час, коли він не знаходиться в зоні 114 (тобто помилкова тривога). Якщож вибрана зона 140 близька за розміром з зоною 114, то можливі випадки, коли мобільний пристрій повинен шукати сигнал радіомаяка, але алгоритм зіставлення відбитків ще не наказав йому проводити пошук. Для маніпуляцій з такою мінливістю відбитків визначена величина "відхилення", яка допомагає керувати визначенням, чи співпадає відбиток із збереженим відбитком. WLAN Інтенсив- Відхилення WAN ВідхилеBSS ність сиг- інтенсив- Фаза ID ння фази ID налу ності s1(A1) d1(A1) p1(A1) q1(A1) A1 ... ... ... … sn(A1) dn(A1) pn(A1) qn(А1) s2(A1) d2(A2) p2(A2) q1(A2) А А2 ... ... ... … sn(A2) dn(A2) pn(A2) qn(А2) s3(A1) d3(A3) p3(A3) q1(A3) А3 ... ... ... … sn(A3) dn(A3) pn(A3) qn(А3) Вищенаведена таблиця включає в себе значення відхилення для інтенсивності сигналу і окреме значення відхилення для фазової ділянки відбитка. Використання цих значень пояснене відносно логічної блок-схеми, показаної на Фіг.3В. У блоці 320 мобільний пристрій активується або іншим чином одержує розпорядження зареєструвати відбиток свого поточного місцеположення. Продовжуючи приклад, де відбиток має вектор для інтенсивності сигналів і вектор для фаз, утворюється пара векторів x1,...,xn і у1,...,уn. У блоці 322 перевіряється поточний WAN ID і визначаються записи в таблиці для вузлів доступу, пов'язаних з цим WAN ID. Можливі додаткові уточнення пошуку в базі даних на предмет ідентифікаторів спостережуваних пілот-сигналів. Для мережі CDMA критеріями пошуку можуть бути зсуви фази PN спостережуваних пілот-сигналів. Потім відбиток для кожного з цих вузлів доступу порівнюється, в блоці 324, з поточним відбитком для визначення наявності або відсутності збігу. Алгоритмічно, порівняння і визначення проводиться таким чином: У циклі по і від 1 до n: визначити, чи виконується |хi-si(·)|
