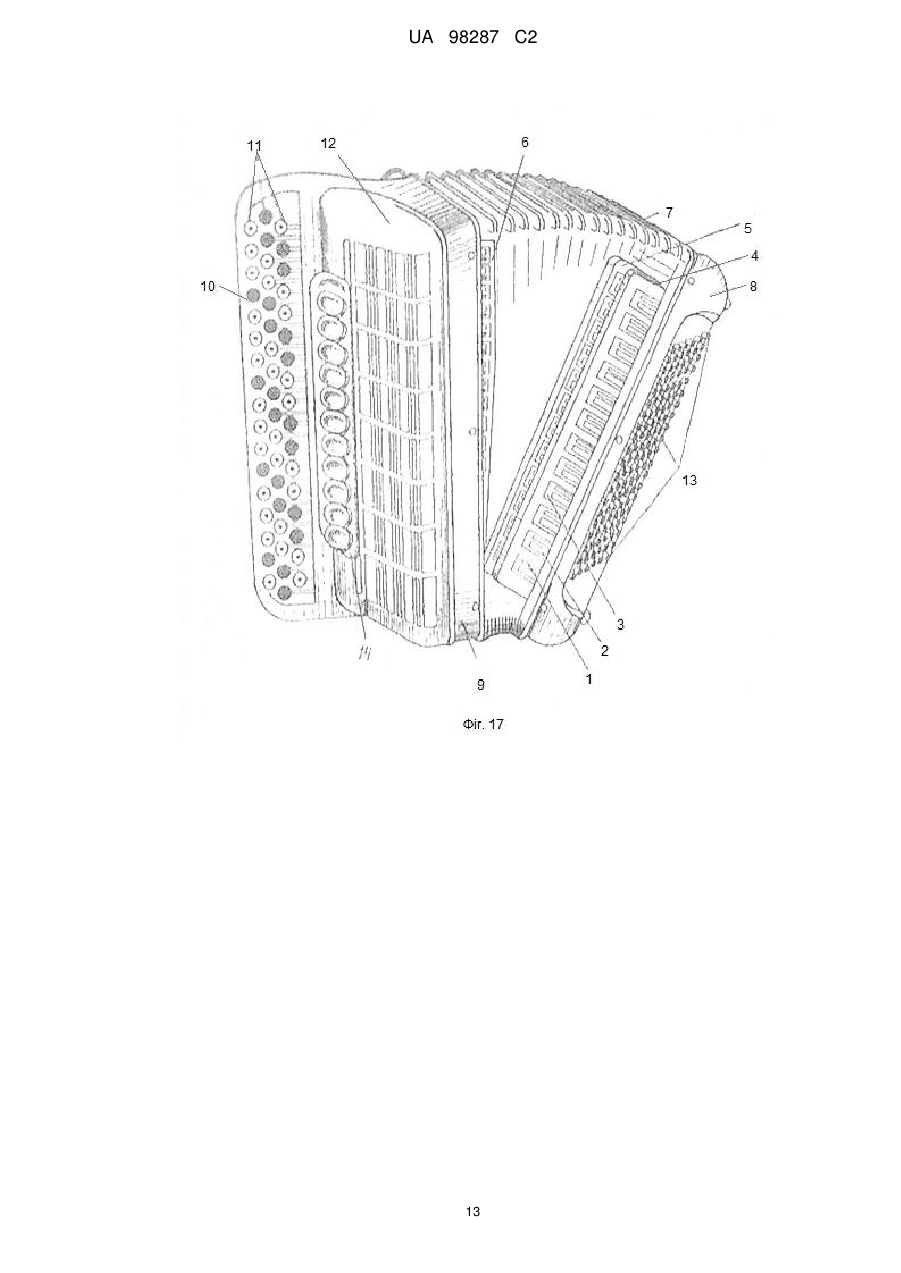

Язичковий звукоутворюючий пристрій музичного інструмента та язичковий музичний інструмент, наприклад, баян, акордеон, гармонія і т.п

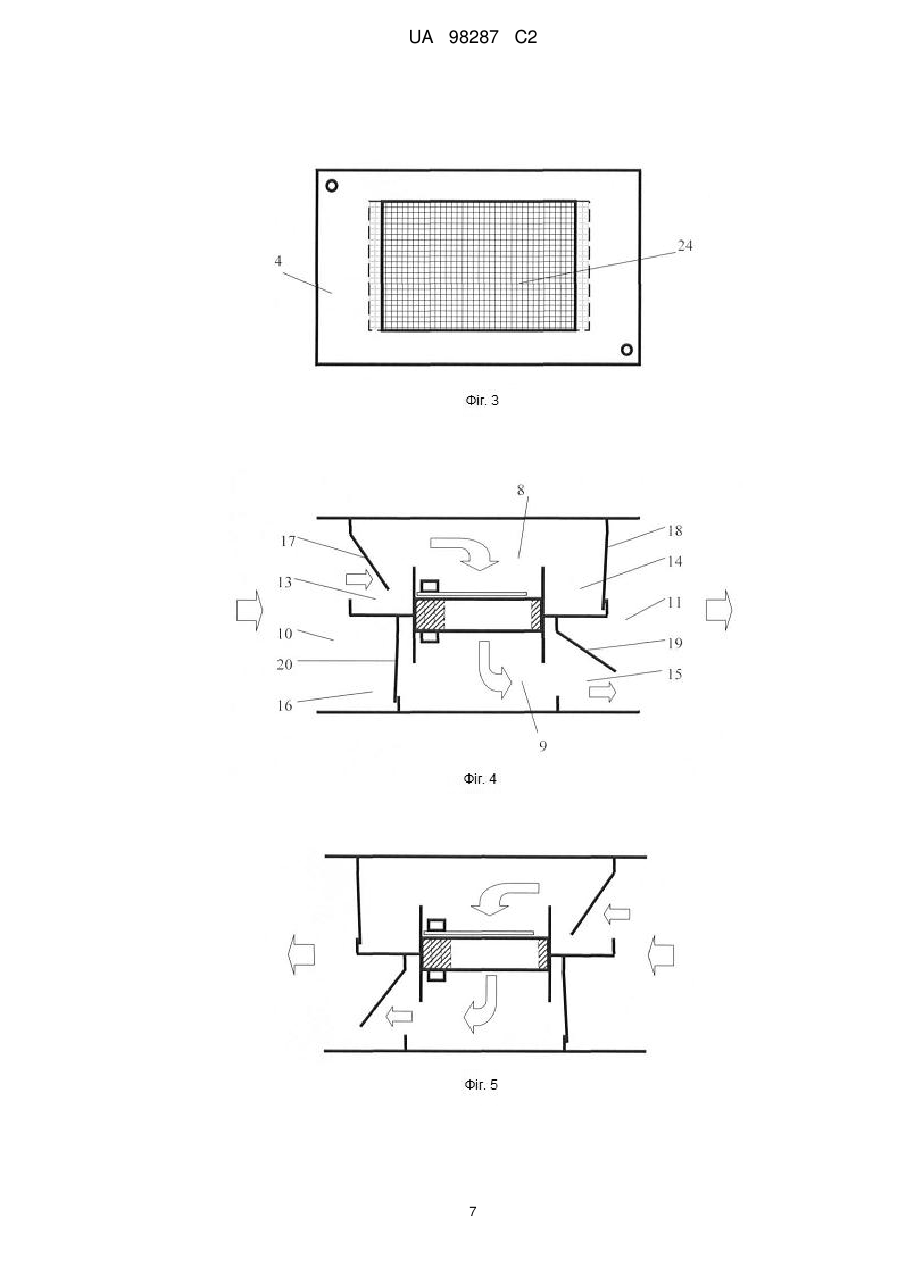

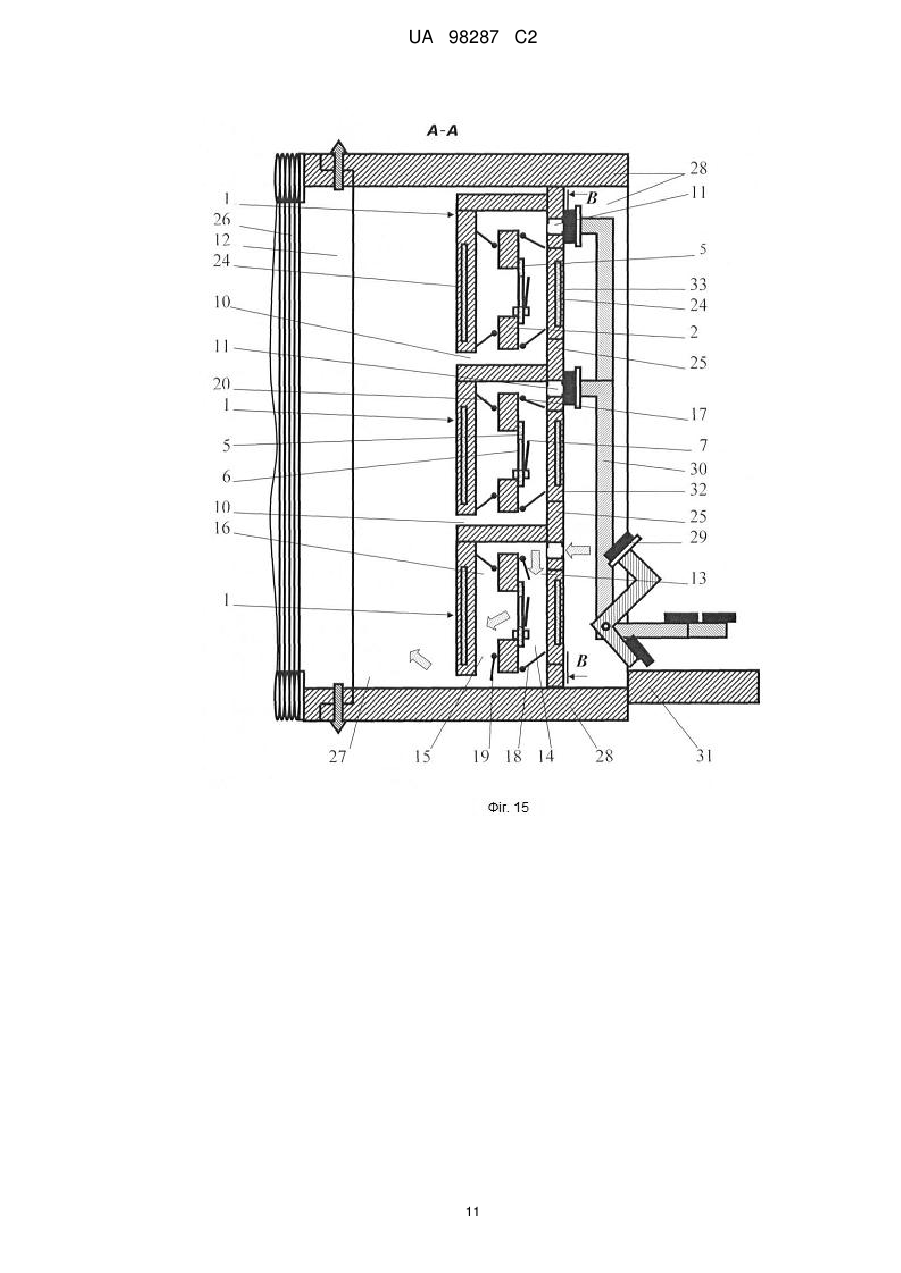

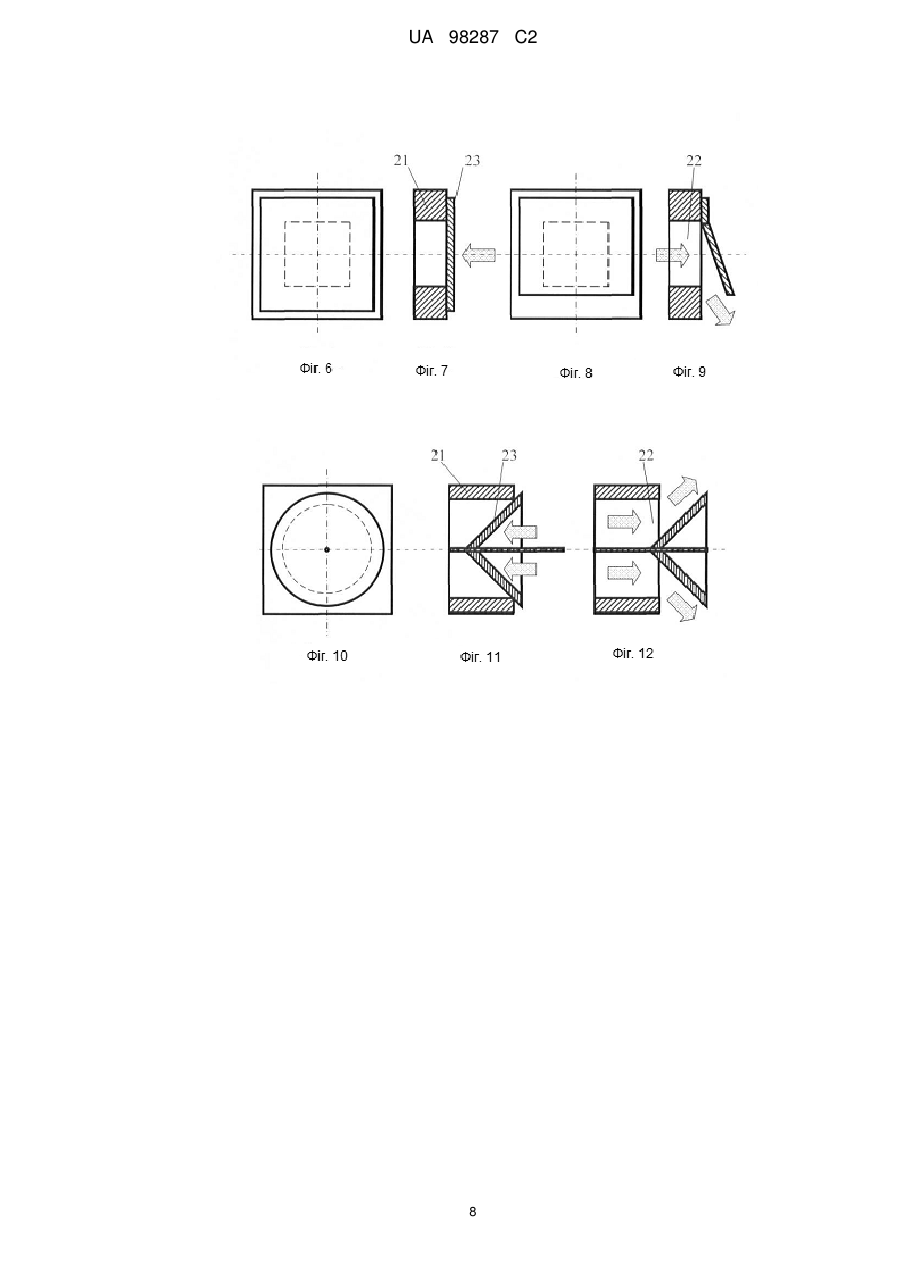

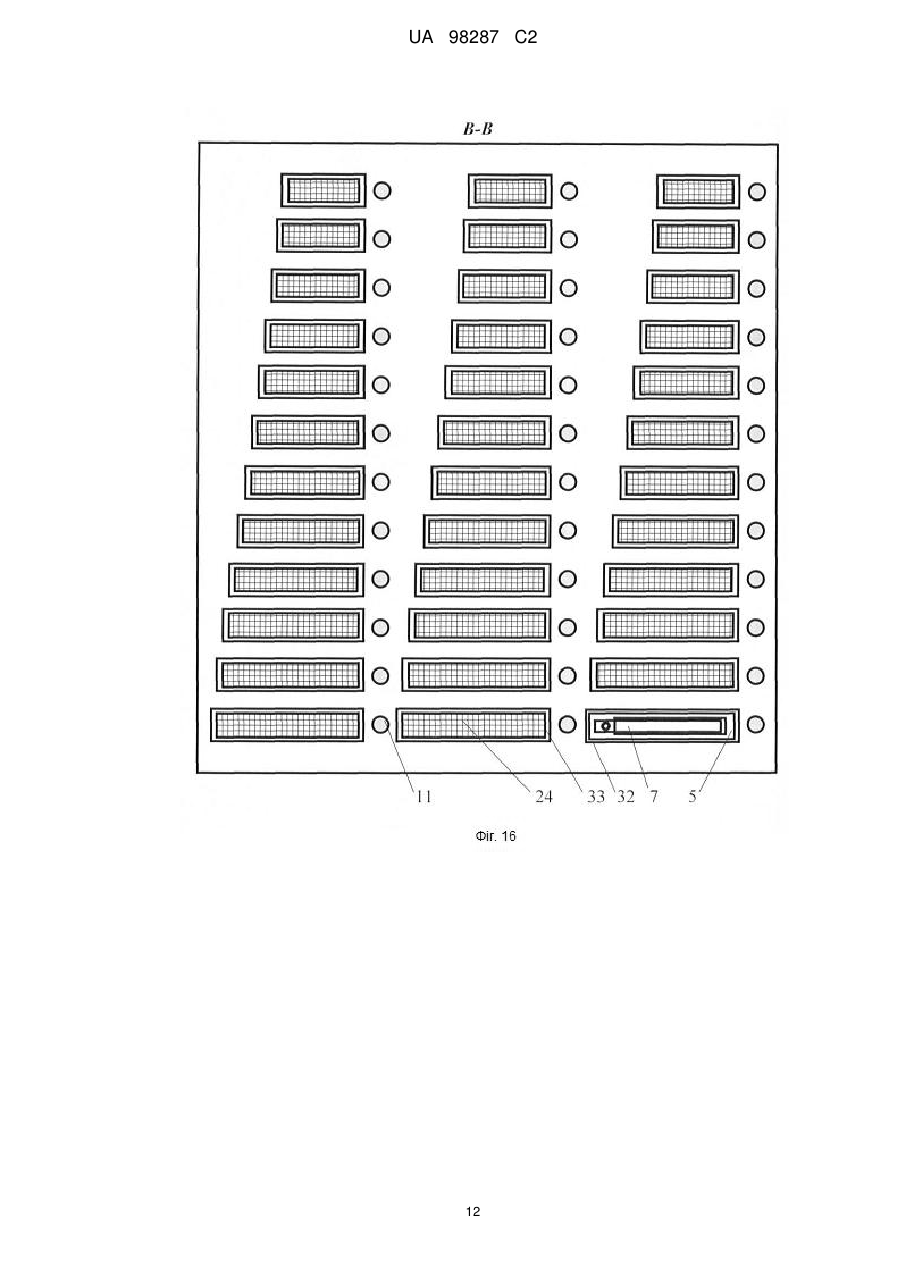

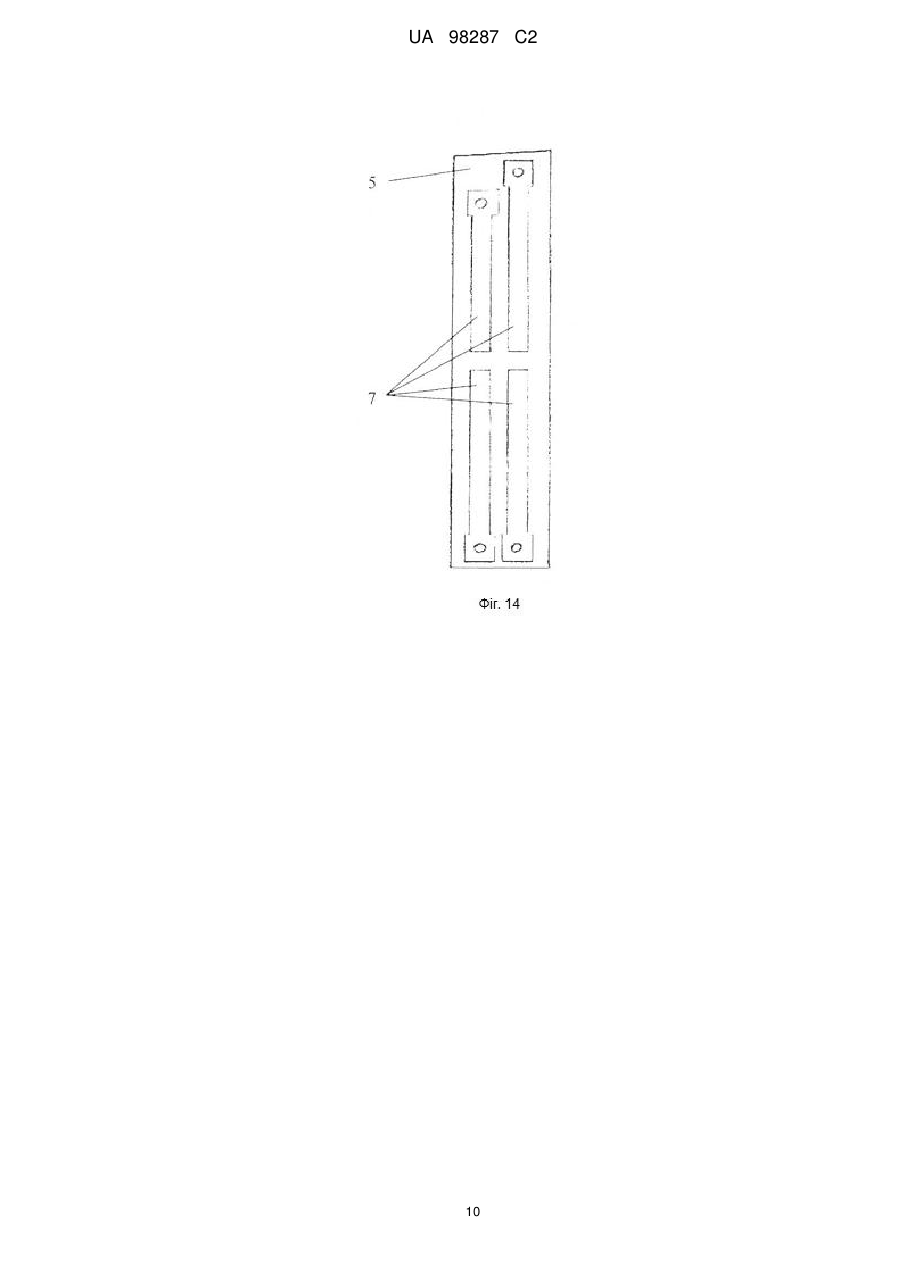

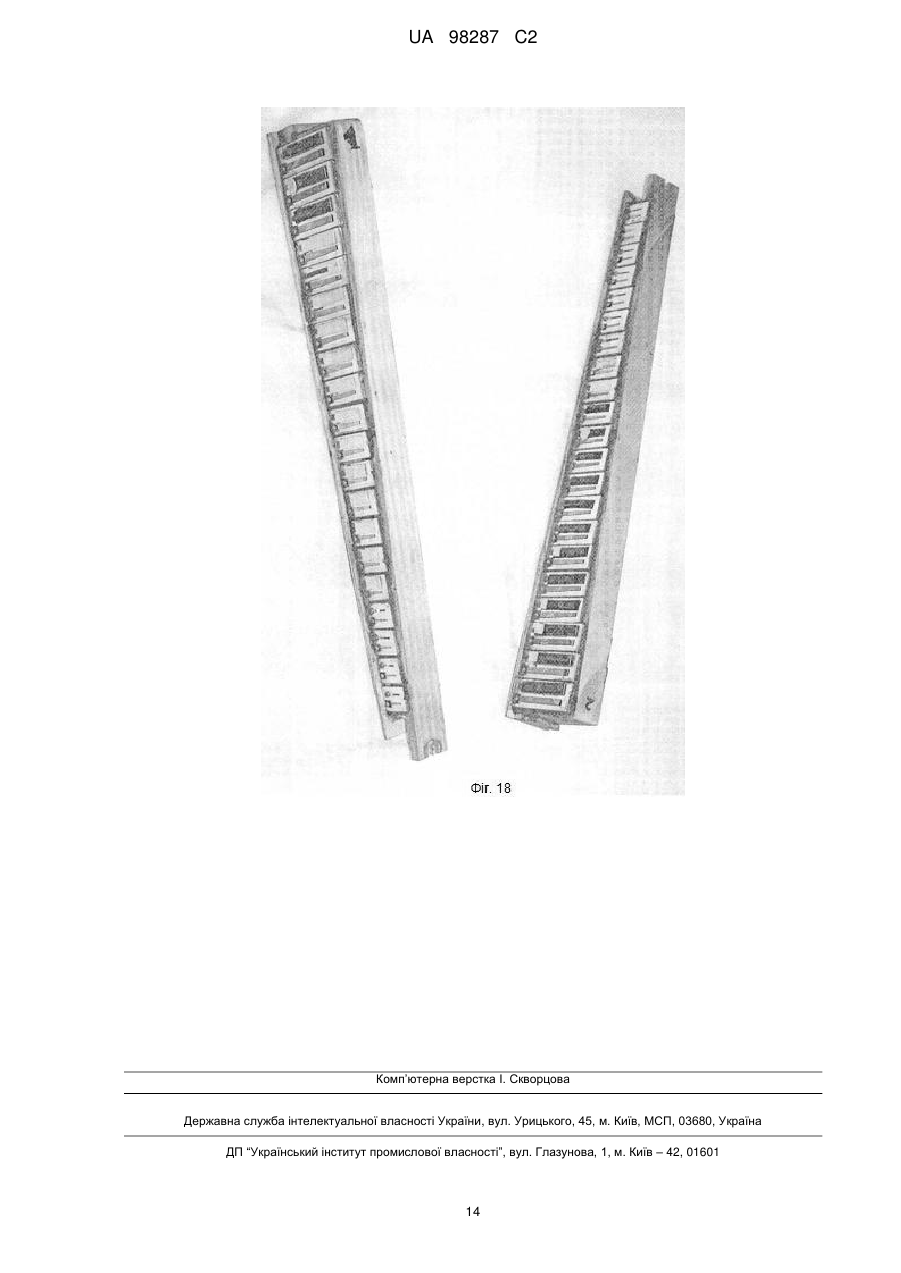

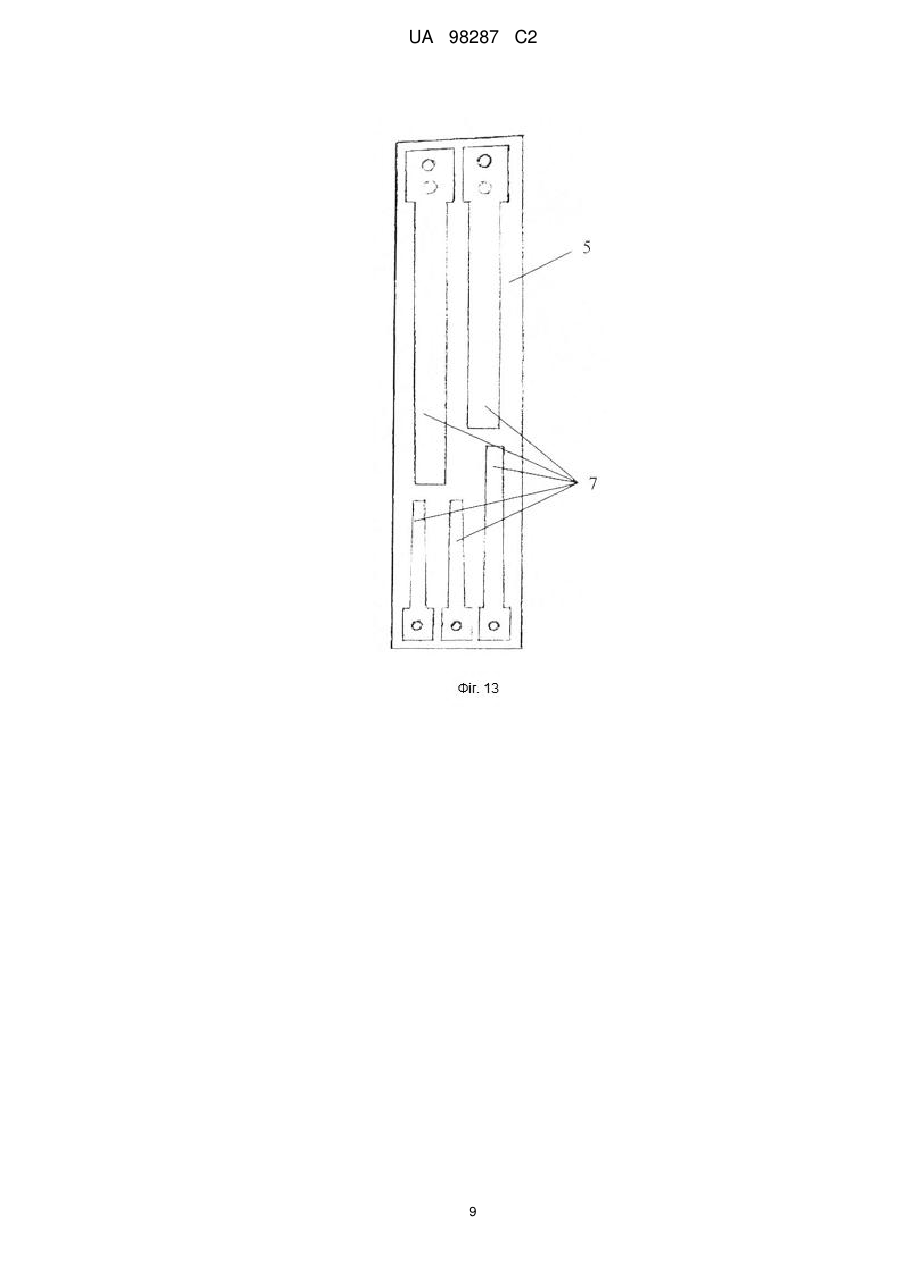

Реферат: Язичковий звукоутворюючий пристрій з отворами 10, 11 для сполучення з міховою камерою 12 і атмосферою, згідно з винаходом, має в корпусі 1 чотири отвори 13, 14, 15, 16 для сполучення вхідної 8 і вихідної 9 камер з отворами10 та 11. Отвір 13 сполучує камеру 8 з отвором 10, отвір 14 сполучує камеру 8 з отвором 11.Отвір 15 сполучує камеру 9 з отвором 11 та отвір 16 сполучує камеру 9 з отвором 10. Кожний з отворів 13 - 16 обладнаний зворотними клапанами 17, 18, 19,20 таким чином, щоб при надходженні повітряного потоку в отвір 10 він спрямовувався через отвір 13 в камеру 8 і, після проходження прорізу голосової планки 5 через камеру 9 і отвір 15, він спрямовується в отвір 11, а при надходженні повітряного потоку в отвір 11 він спрямовується через отвір 14 в камеру 8 і, після проходження прорізу планки 5 через камеру 9 і отвір 16, він спрямовується в отвір 10. Це зменшує кількість язичків голосових планок, забезпечує легкий доступ до планки 5 для налагоджування, підвищує компактність звукоутворюючого пристрою. Також винахід належить до язичкового музичного інструмента типу баяна, акордеона, гармонії і т. ін., звукоутворюючий пристрій якого виконаний так, як описано вище, а кожна з дек 25 відповідного півкорпусу музичного інструмента виконана в вигляді плити, що примикає до корпусів звукоутворюючого пристрою з боку вхідної камери і служить для них спільною кришкою. В цій плиті виконані прорізи 32, кожний з яких закритий знімною герметичною кришкою 33. Розміри кришок прийняті за умови можливості обслуговування і заміни голосових планок звукоутворюючого пристрою, розташованого під цими кришками. В результаті підвищуються ремонтоздатність музичного інструмента та якість його звучання. Для подальшого підвищення якості звучання кришки 33 обладнані звукопроникними мембранами 24. UA 98287 C2 (12) UA 98287 C2 UA 98287 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до музичних інструментів (далі - МI), більш конкретно - до конструкції язичкового звукоутворюючого пристрою (далі - ЗУП), що служить для утворення звука певної тональності при проходженні повітряного потоку крізь прорізи голосових планок с коливними язичками і резонування утворених звуків, а також до конструкції язичкових МІ, в яких цей ЗУП може бути встановленим. Винахід може бути використаний при виробництві язичкових МІ усіх різновидів, наприклад баянів, акордеонів, гармоній и т.ін. В найпоширеніших МІ згаданого типу багато років традиційно використовується конструкція ЗУП, що містить корпус з парами порожніх камер, які розташовані одна за одною і які утворені вертикально встановленим вздовж осі корпусу спільним середником з поперечними перегородками, в простінках яких закріплені голосові планки з прорізними клапанами. Зверху корпус прикритий бруском (Розенфельд Н. Г., Иванов М. Д. Гармони, баяны, аккордеоны. - М.: Легкая индустрия, 1974, див. www.accordion-nt.spb.ru, фіг. 2). Але виробництво таких ЗУП є складним і трудомістким процесом, що потребує значної витрати матеріалу. При цьому маса та об'єм звукових камер великі, а тому значні і маса, і об'єм МІ у цілому. Підвищена витрата повітря при грі внаслідок негерметичності прорізних клапанів і значний час їх спрацьовування обмежують виконавчі можливості. Основною причиною цього є застосування для звукоутворення голосових планок з язичками, що встановлені над прорізами голосової планки з протилежних боків для її роботи в потоці повітря, що реверсивно рухається. При цьому отвір прорізу голосової планки, що знаходиться на протилежному до язичка боці голосової планки, закрито прорізним клапаном, звичайно пелюсткового типу, виготовленим зі шкіри чи інших еластичних матеріалів, який перешкоджає проходженню повітря крізь голосову планку при русі потоку повітря з боку, протилежного язичку. Прорізні клапани часто виходять з ладу (обвисають, заминаються та зношуються), що призводить до нещільного перекриття прорізів, з підвищенням втрати повітря при грі та спотворення звуку, а заміна прорізних клапанів потребує складного ремонту, пов'язаного з розбором МІ. Крім того, при такій конструкції ЗУП для створення кожного звуку потребується голосова планка з принаймні двома язичками, які працюють поперемінно при реверсуванні повітряного потоку, наприклад при розтягуванні та стисненні міху язичкового МІ. Відомий також ЗУП, що містить корпус, складений з двох подовжніх боковин і поперечних перегородок між ними, сполучених бічними гранями з боковинами (Патент Росії RU 2378716 СІ). Кожна поперечна перегородка має трикутну форму, з розширеною часткою, що орієнтована в бік деки. Бічні грани поперечних перегородок сполучені з боковинами нерухомо. При цьому утворений рядок звукових відсіків, а кожний відсік поділений на дві камери, вхідну та невхідну. Для цього вздовж осьової лінії у середині відсіків між поперечними перегородками вертикально встановлена з можливістю розняття одна кускова голосова планка в кожному відсіку або суцільна голосова планка на весь рядок відсіків з певним набором язичків в кожному відсіку. До того ж, кожний бік голосової планки кожного відсіку обладнаний принаймні двома язичками, які встановлені без прорізних клапанів, а вільні кінці язичків спрямовані у вхідну камеру. На боковинах для кожної камери виконано бічний отвір, і кожна камера має дековий зовнішній отвір для сполучення з міховою камерою та атмосферою. Всі бокові і декові отвори обох камер кожного відсіку оснащені пелюстковими клапанами, які служать для спрямовування на голосову планку одностороннього повітряного потоку з міхової камери або атмосфери, залежно від того нагнітання чи розріджування повітря здійснюється цієї миті. Один з клапанів розташований у вхідній камері і виконаний з можливістю мати два робочих положення. Охарактеризований вище ЗУП, вибраний як прототип. Реалізована в цій конструкції односпрямованість повітряного потоку при проходженні їм вхідної камери (тобто вилучення притаманного першому згаданому аналогу реверсивного руху потоку повітря) певною мірою сприяє зменшенню об'єму і маси ЗУП. В той же час, його габарити лишаються достатньо великими внаслідок його призматичної форми. Ці обставини негативно виявляються на загальних об'ємі і масі МІ. Пелюсткові клапани при такій конструкції ЗУП достатньо великі, що призводить до запізнення їх спрацьовування при переході роботи міху від розтягування до стиснювання і навпаки, та, як результат - до зниження виконавчих можливостей. Крім того, голосові планки закриті боковинами, что погіршує їх звучання в МІ і потребує значного розбирання МІ і самого ЗУП для їх ремонту чи заміни. Велика кількість язичків голосових планок (див. вище), з урахуванням практично ручного їх виготовлення і необхідності індивідуального налагодження кожної голосової планки, також знижують технологічність ремонту ЗУП і МІ у цілому. Задачею першого пункту винаходу є створення ЗУП, який, за рахунок зміни конструкції окремих елементів і зв'язків між ними, був би простішим за конструкцією і компактним, з більш 1 UA 98287 C2 5 10 15 20 25 30 35 40 45 50 55 60 досконалим звучанням, зручнішим в обслуговуванні і ремонті, а також більш компактним для полегшення модернізації язичкових МІ в напрямку зменшення їх об'єму і маси. Для цього пропонується язичковий ЗУП музичного інструмента, що містить: - корпус з вхідною та вихідною камерами; - розташовану між цими камерами голосову планку з язичком, прикріпленим з боку вхідної камери; - зовнішні отвори, перший і другий, в корпусі для сполучення його порожнини з джерелом повітря підвищеного/зменшеного тиску, наприклад, міховою камерою та атмосферою; - клапани для регулювання напрямку повітряного потоку між міховою камерою, вхідною і вихідною камерами та атмосферою. Відповідно до винаходу - корпус звукоутворюючого пристрою має чотири внутрішні отвори, - перший з яких сполучує вхідну камеру з першим зовнішнім отвором, - другий - сполучує вхідну камеру з другим зовнішнім отвором, - третій - сполучує вихідну камеру з другим зовнішнім отвором, а - четвертий - сполучує вихідну камеру з першим зовнішнім отвором, при цьому згадані внутрішні отвори обладнані зворотними клапанами таким чином, щоб: - при надходженні повітряного потоку в перший зовнішній отвір він спрямовувався крізь перший зовнішній отвір у вхідну камеру та, після проходження прорізу голосової планки крізь вихідну камеру та третій внутрішній отвір, він спрямовувався в другий зовнішній отвір, а - при надходженні повітряного потоку в другий зовнішній отвір він спрямовувався крізь другий внутрішній отвір у вхідну камеру та, після проходження прорізу голосової планки крізь вихідну камеру та четвертий внутрішній отвір, він спрямовувався в перший зовнішній отвір. При такій конструкції ЗУП в два рази зменшується необхідна кількість язичків голосових планок і забезпечується легкий доступ до голосової планки для її ревізії і ремонту, з мінімальним розбиранням корпусу: достатньо тільки зняти елемент, що закриває вхідну камеру зверху. Разом з уможливленням установки тільки однієї голосової планки з принаймні одним язичком, це знижує трудоємкість виготовлення і суттєво підвищує ремонтоздатність конструкції. Замість призматичної в прототипі, така конструкція може мати будь-яку об'ємну форму, наприклад паралелепіпеда чи циліндра, яка допускає наявність вхідного і вихідного отворів і об'єму, що уміщує вхідну та вихідну камери з голосовою планкою і клапани для регулювання напрямку повітряного потоку. Завдяки компактності і можливості придавати ЗУП різноманітні об'ємні форми уможливлюється об'єднання ЗУП в один або кілька розбірних чи нерозбірних блоків для реконструкції існуючих і створення нових конструкцій МІ в напрямку зменшення їх об'єму і маси. Крім того, язички можуть бути встановлені на одній голосовій планці в необхідній кількості для одержання як тону однієї висоти (один чи кілька язичків, налагоджених в унісон), так і ефекту "розлив", при якому додаткові язички розладнуються відносно основного тону з метою одержання "биття". Одна планка з кількома язичками може бути використана і для отримання акорду з кількох тонів (нот). Це дозволяє створювати як традиційні одно-, дво- і більш язичкові інструменти, так і принципово нові конструкції, що дозволяють, наприклад виконувати на стандартній клавіатурі акорд натисненням однієї клавіші, як, наприклад на акомпанементних клавішах басової частини баяна чи акордеона, з різницею, що звучати буде одна голосова планка з кількома язичками в одному резонаторі на розтягування і стиснення, замість шести голосових планок, як в цих інструментах, що, в свою чергу, дає нові можливості для виконавців. Другий пункт винаходу належить до язичкового МІ типу баяна, акордеона, гармонії и т. ін. Прийнятий як прототип МІ згадано вище, і описано в також згадуваній книзі Розенфельда Н. Г. та ін. Він містить півкорпуси з клавіатурно-клапанними механизмами, міх, міхову камеру, деки з отворами, ЗУП. Як було згадано, корпуси ЗУП з парами камер, закритих зверху кришками, прикриті зверху бруском і прикріплені до деки. Клапани клавіатурно-клапанних механізмів, які відкривають і закривають відповідні отвори в деці, розміщені на протилежному боці. Недоліки такого МІ обумовлені, по-перше, недосконалістю конструкції ЗУП, про яку вже сказано вище. По-друге, при такому взаємному розташуванні елементів МІ і ЗУП, останні значною мірою закриті елементами корпусу МІ, що не тільки унеможливлює доступ до ЗУП без розбирання МІ, але і погіршує звучання МІ. Задачею винаходу є створення конструкції язичкового МІ, яка, за рахунок внесення змін в конструкцію ЗУП і елементів зв'язку та взаємного положення між ЗУП і МІ, дозволила б підвищити ремонтоздатність МІ у цілому та покращити якість його звучання. Для цього в язичковому МІ, наприклад, баяні, акордеоні, гармонії і т. ін., що містить півкорпуси з клавіатурно-клапанними механізмами, міх, міхову камеру, деки з отворами та 2 UA 98287 C2 5 10 15 20 25 30 35 40 45 50 55 60 язичкові звукоутворюючі пристрої, відповідно до винаходу, язичкові звукоутворюючі пристрої виконані так, як розкрито вище, кожна з дек виконана у вигляді плити, що примикає з боку вхідної камери до корпусів звукоутворюючих пристроїв півкорпусу інструмента і служить для них спільною кришкою, причому в цій плиті виконані прорізи, кожний з яких закритий знімною герметичною кришкою, розміри яких прийняті за умови можливості обслуговування і заміни голосових планок ЗУП, розташованого під цією кришкою. Окрім тих нових властивостей, які вносяться в МІ тільки за рахунок зміні конструкції ЗУП, що охарактеризовані вище, передання деці функції закриття всіх ЗУП і виконання в ній прорізів для доступу до ЗУП підвищує ремонтоздатність МІ. Крім того, вилучення проміжних елементів між звукоутворюючою частиною і декою сприяє підвищенню якості звучання МІ, а компактність ЗУП дозволяє в об'ємі півкорпусу МІ, що звільнився, встановити додаткові ЗУП і елементи клавіатурно-клапанних механізмів МІ, що керують ними. Для подальшого підвищення якості звучання МІ згадані знімні кришки обладнані звукопроникними мембранами. Суть запропонованоого винаходу пояснюється схематичними зображеннями, де на фіг. 1…3 - приклад можливої конструкції ЗУП, виконаного у вигляді окремого пристрою з кусковою голосовою планкою, що містить один язичок, в т.ч., фіг. 1 - вертикальний переріз А-А корпусу ЗУП з фіг. 2; фіг. 2 - переріз Б-Б з фіг. 1; фіг. 3 - вид зверху на зображення на фіг. 1. На фіг. 4 і 5 показана принципова схема роботи ЗУП при напрямку повітряного потоку від першого зовнішнього отвору до другого зовнішнього отвору (фіг. 4) і при протилежному напрямку повітряного потоку (фиг. 5). На фіг. 6…12 - зображення клапанів ЗУП при різних принципових конструкціях клапанів і напрямках повітряного потоку (на фіг. 6…9 - при пелюстковому виконанні клапанів), причому на фіг. 6 і 8 - вид спереду рамки з прорізом і клапаном, на фіг. 7 і 9 - вид збоку зображень на фіг. 6 і 8, відповідно, а на фіг. 10…12 - те ж при виконанні клапанів у вигляді конусів, причому, на фіг. 10 - вид спереду рамки з прорізом і клапаном, а на фіг. 11 і 12 - вид збоку зображення на фіг. 10 при різних напрямках руху повітря, що показані стрілками. На фіг. 13 і 14 - вид спереду на голосову планку при різних конструкціях язичків. На фіг. 15 показано переріз правого півкорпусу МІ - баяна площиною, що проходить крізь центри вхідних повітряних отворів перпендикулярно деці, а на фіг. 16 - переріз В-В з фіг. 15. На всіх фігурах стрілками показано напрямок повітряного потоку. Як додаток на фіг. 17 наведений загальний вигляд баяна, зі згаданої вище книги Розенфельда Н. Г та ін. На фіг. 18 - фотографія двох голосових планок з того ж джерела, зроблена автором даної заявки. Запропонований ЗУП містить корпус 1 (фіг. 1…3), виконаний з двох боковин (не познач.), з'єднаних одна з одною поперечними планками 2. Знизу корпус щільно закритий нижньою кришкою 3, а зверху, у випадку виготовлення і поставок ЗУП як комплектуючого вузла, верхньою кришкою 4 з кріпильними отворами (не позначені). Для утворення звуку повітряна порожнина у середині корпусу 1 перекрита голосовою планкою 5, що складена з рамки з прорізом голосової планці 6 і принаймні одного язичка 7. Планка 5 встановлена назустріч повітряному потоку тим боком, на який закріплений язичок. Планка розділяє внутрішній простір корпусу на дві камери, вхідну 8 і вихідну 9. Об'єм, утворений деталями вхідної та вихідної камер, являє собою резонатор для голосової планки. При цьому геометричні розміри резонатора розраховані так, щоб власна частота коливань язичка голосової планки певним чином відповідала резонансній частоті об'єму резонатора для максимального підсилення звуку за рахунок резонанса, досягнення максимальной гучності та кращого тембра звучання пристрою. Зовнішні отвори 10 і 11 служать для сполучення камер 8, 9 з джерелом повітря підвищеного/зниженого тиску, наприклад міховою камерою 12 (фіг. 15) і атмосферою. Наприклад, отвір 10 сполучено з міховою камерою, а отвір 11 - з атмосферою. Це сполучення здійснюється крізь чотири внутрішні отвори, 13…16, прохід повітря крізь які регулюється чотирма зворотними клапанами 17…20. Отвори 13 і 14 сполучені з вхідною камерою 8, а отвори 15 і 16 - з вихідною камерою 9. Принцип регулювання напрямку повітряних потоків крізь ЗУП найбільш наочно видно на фігурах 4 і 5. Клапани 17…20 встановлені таким чином, щоб при напрямку повітряного потоку з боку отвору 10, у випадку утворення в його зоні області підвищеного тиску, при стисненні міху, клапани 17 і 19 були відкриті, а клапани 18 і 20 - закриті. Повітряний потік при цьому може проходити від отвору 10, крізь отвір 13 у вхідну камеру 8 та, після проходження прорізу голосової планки і вихідної камери 9 - в отвори 15 і 11. При зворотному напрямку повітряного потоку, тобто з боку отвору 11, в результаті утворення в зоні отвору 10 області нижчого, ніж атмосферний, тиску, при розтягуванні міху, відкриті клапани 18 і 20, а клапани 17 і 19 - закриті. 3 UA 98287 C2 5 10 15 20 25 30 35 40 45 50 55 Повітряний потік при цьому може проходити від отвору 11, крізь отвір 14 у вхідну камеру 8 та, після проходження прорізу голосової планки і вихідної камери 9 - в отвори 16 і 10. Таким чином в парі отворів, сполучених з одним из отворів 10 чи 11, повітряний потік може рухатися тільки у зустрічному напрямку. Також назустріч встановлені клапани в кожній парі отворів 13 і 14, 15 і 16, сполучених відповідно з вхідною 8 чи вихідною 9 камерами. Зворотні клапани можуть бути будь-якого типу, придатного для виконання своїх функцій в ЗУП, що описується. Наприклад вони можуть бути пелюсткового типу, як показано на фігурах 6…9, або конусного типу, як відображено на фігурах 10…12. Тут прийняті такі позначення: 21 тіло клапана; 22 - проріз клапана; 23 - запірний елемент. Корпус 1 виготовляється з деревини або інших матеріалів, що дозволяють одержати гарні акустичні характеристики ЗУП. Конструктивно ЗУП може бути виконано як у вигляді окремого пристрою для однієї кускової планки, що і відображено на прикладених кресленнях, так і у вигляді єдиної конструкції з кількох ЗУП, об'єднаних в єдиний блок, що складений з суцільної або кількох кускових голосових планок. Ці планки знаходяться в корпусі ЗУП, розділеному на звукові відсіки, кожний з яких відповідає описаному ЗУП, для однієї голосової планки та є резонатором. Такий ЗУП має спільний корпус, складений з звукових відсіків для голосових планок, які являють собою резонатори, спільні для усіх або окремі для кожного, верхні та нижні кришки корпусу, окремі для кожного відсіку клапани, що відповідають клапанам для описаного окремого ЗУП і може бути застосованим замість традиційного резонатора в наприклад музичних інструментах. При цьому допускається конструктивно виконати ЗУП зі спільним вихідним отвором, який відповідає наприклад отвору 16, і який має спільний випускний клапан, який відповідає клапану 20, що ще більш спрощує конструкцію резонатора для ЗУП (не показано). Для підвищення якості звуку в одну з кришок 3 або 4, або в обидві кришки ЗУП вбудована звукопроникна мембрана 24. Якщо в нижню кришку ця мембрана може бути вбудована завжди, щодо верхньої кришки це робиться при виготовленні окремих ЗУП, у вигляді комплектуючих. При виготовленні всього МІ відповідно даній пропозиції, коли спільною кришкою усіх ЗУП півкорпусу МІ є дека, звукопроникні мембрани можуть вбудовуватися як в нижню кришку ЗУП, так і в деку МІ (фіг. 15). ЗУП може мати симетричну конструкцію, при якій однаково, якою стороною його встановлювати до отвору 11 в деці 25, тобто в бік атмосфери, та якою стороною - усередину, в бік міху 26. Конструкція язичкового МІ типу баяна, акордеона, гармонії і т. ін., в якому застосований охарактеризований вище ЗУП, показана на фіг. 15, на прикладі схематичного зображення правого півкорпусу баяна. В саме півкорпусі 27 перпендикулярно стінкам 28 закріплена дека 25, яка конструктивно виконана у вигляді спільної кришки усіх корпусів ЗУП, що розміщені в даному півкорпусі МІ. В деці є зовнішні отвори 11, які закриваються чи відкриваються клапанами 29, сполученими важелями 30 з клавішами на грифі 31 клавіатурно-клапанного механізму. Відповідно до використаних вище позначень, отвори 11 сполучують внутрішні простори ЗУП з атмосферою. Для їх сполучення з міховою камерою 12 служать отвори 10. В деці виконані прорізи деки 32, розміри яких відповідають розмірам відповідних голосових планок ЗУП, таким чином, щоб крізь ці прорізи можна було голосову планку, при необхідності, налагодити, відремонтувати чи замінити. Кожний з прорізів закритий знімною герметичною кришкою 33, яка може бути обладнана вбудованою звукопроникною мембраною 24. Мембрана 24 служить для покращення звучання ЗУП, при цьому в деяких випадках кришка може бути застосована без такої мембрани. Робота ЗУП та МІ При розтягуванні міху 26 і відкритті клапаном 29 відповідного отвору 11, коли повітряний тиск біля отвору 11 перевищує повітряний тиск у міховій камері 12, тобто, в області отвору 10, в ЗУП утворюється повітряний потік, спрямований від отвору 11 до отвору 10. Цей потік запирає клапан 20 в отворі 16, відкриває клапан 17 в отворі 13, запирає клапан 18 в отворі 14, відкриває клапан 19 в отворі 15 і виходить в отвір 10. При цьому повітряний потік проходить крізь проріз 6 рамки голосової планки 5, прикритий язичком 7, який під впливом повітряного потоку, що проходить, коливається і утворює звук. При стисненні міху 26 і відкритті клапаном 29 відповідного отвору 11, коли повітряний тиск у отворі 10 перевищує повітряний тиск в отворі 11, в ЗУП утворюється повітряний потік, спрямований від отвору 10 до отвору 11. Цей повітряний потік запирає клапан 19 в отворі 15, відкриває клапан 18 в отворі 14, запирає клапан 17 в отворі 13, відкриває клапан 20 в отворі 16 і виходить в отвір 11. При цьому також утворюється відповідний звук, як описано вище. 4 UA 98287 C2 5 Незалежно від того, як спрямований повітряний потік - від отвору 10 до отвору 11 чи навпаки, від отвору 11 до отвору 10, у середині ЗУП повітряний потік повторює свій рух, з проходженням з вхідної камери 8 крізь проріз рамки голосової планки з боку язичка у вихідну камеру 9 і утворенням внаслідок цього звуку язичком голосової планки, який підсилюється за рахунок резонансу, що виникає в корпусі ЗУП. Звук, який виник, виходить з корпусу крізь відкриті отвори та звукопроникні мембрани 24. При необхідності заміни, ремонту чи налагоджування голосової планки, з прорізу деки виймається відповідна герметична кришка 33, здійснюються необхідні дії з голосовою планкою, після чого ця кришка встановлюється на місце і МІ готовий до експлуатації. 10 11. ЦИФРОВІ 1. Корпус ЗУП 2. Поперечна планка 3. Нижня кришка 4. Верхня кришка 5. Голосова планка 6. Проріз голосової планці 7. Язичок 8. Вхідна камера 9. Вихідна камера 10, Зовнішній отвір 12. 1З…1 6. 17…2 0. ПОЗНАЧЕННЯ 21. Тіло клапана 22. Проріз 23. Запірний елемент 24. Звукопроникна мембрана 25. Дека 26. Міх 27. Півкорпус МІ 28. Стінка півкорпусу 29. Клапан 30. Важіль Міхова камера 31. Гриф Внутрішній отвір 32. Проріз декі Зворотний клапан 33. Кришка ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 1. Язичковий звукоутворюючий пристрій музичного інструмента, що містить: - корпус з вхідною та вихідною камерами; - розташовану між цими камерами голосову планку з язичком, прикріпленим з боку вхідної камери; - зовнішні отвори, перший і другий, в корпусі для сполучення його порожнини з джерелом повітря підвищеного/зниженого тиску, наприклад, міховою камерою та атмосферою; - клапани для регулювання напрямку повітряного потоку між міховою камерою, вхідною і вихідною камерами та атмосферою, який відрізняється тим, що - корпус (1) звукоутворюючого пристрою має чотири внутрішні отвори (13…16), - перший з яких (13) сполучує вхідну камеру (8) з першим зовнішнім отвором (10), - другий (14)- сполучує вхідну камеру (8) з другим зовнішнім отвором (11), - третій (15) - сполучує вихідну камеру (9) з другим зовнішнім отвором (11), а - четвертий (16) - сполучує вихідну камеру (9) з першим зовнішнім отвором (10). при цьому згадані внутрішні отвори обладнані зворотними клапанами (17…20) таким чином, щоб: - при надходженні повітряного потоку в перший зовнішній отвір (10) він спрямовувався через перший внутрішній отвір (13) у вхідну камеру (8) та, після проходження прорізу (6) голосової планки (5) через вихідну камеру (9) та третій внутрішній отвір (15), він спрямовувався в другий зовнішній отвір (11), а - при надходженні повітряного потоку в другий зовнішній отвір (11) він спрямовувався через другий внутрішній отвір (14) у вхідну камеру та, після проходження прорізу голосової планки через вихідну камеру та четвертий внутрішній отвір (16), він спрямовувався в перший зовнішній отвір (10). 2. Язичковий музичний інструмент, наприклад баян, акордеон, гармоніка і подібні, що містить півкорпуси з клавіатурно-клапанними механізмами, міх, міхову камеру, деки з отворами та язичкові звукоутворюючі пристрої, який відрізняється тим, що язичкові звукоутворюючі пристрої виконані як у п. 1, кожна з дек (25) виконана у вигляді плити, що примикає з боку вхідної камери до корпусів (1) звукоутворюючих пристроїв півкорпусу (27) інструмента і служить для них спільною кришкою, причому в цій плиті виконані прорізи (32), кожний з яких закритий 5 UA 98287 C2 знімною герметичною кришкою (33), розміри яких прийняті за умови можливості обслуговування і заміни голосових планок звукоутворюючого пристрою, розташованого під цією кришкою. 3. Інструмент за п. 2, який відрізняється тим, що згадані знімні кришки (33) обладнані звукопроникними мембранами (24). 6 UA 98287 C2 7 UA 98287 C2 8 UA 98287 C2 9 UA 98287 C2 10 UA 98287 C2 11 UA 98287 C2 12 UA 98287 C2 13 UA 98287 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
