Струнний щипковий музичний інструмент

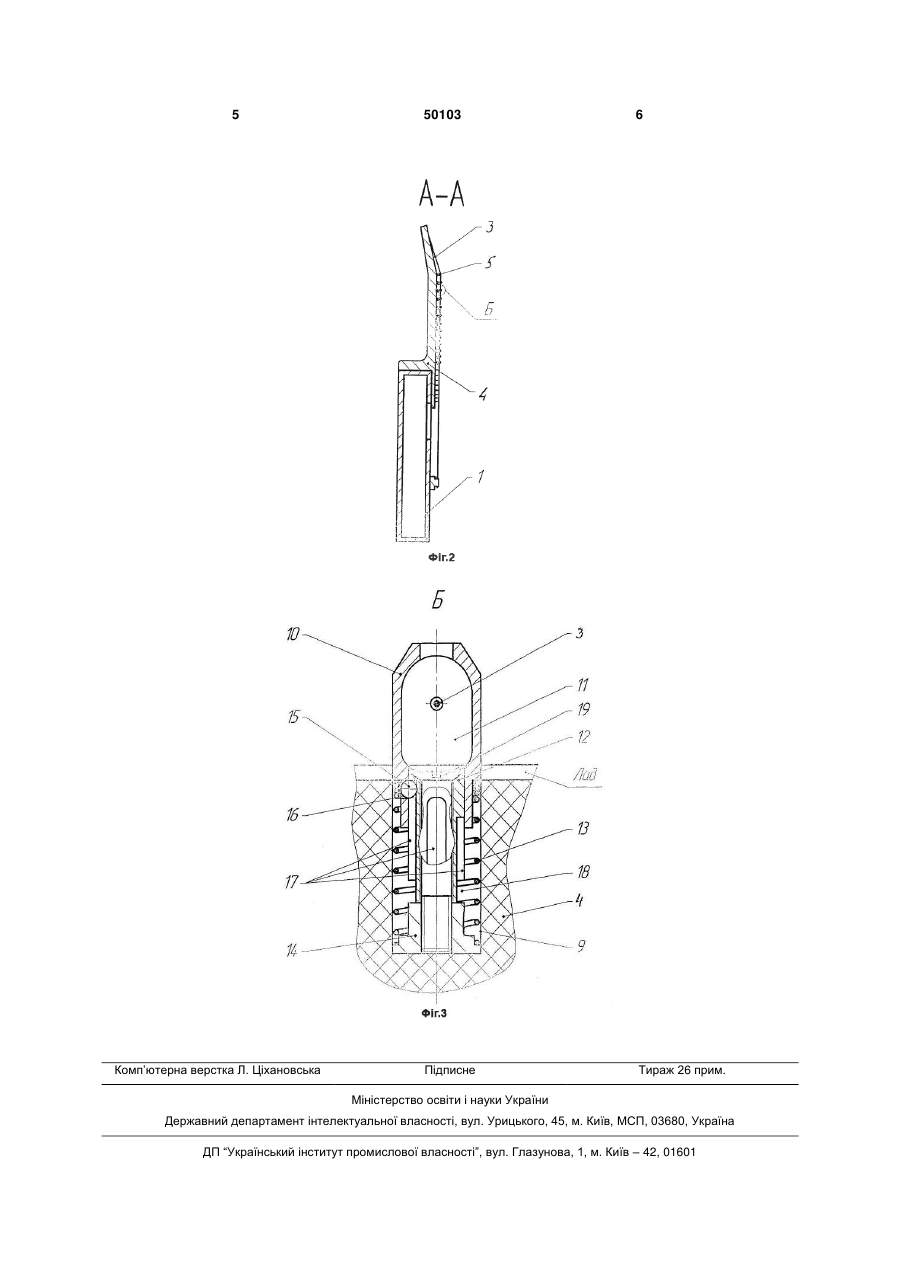

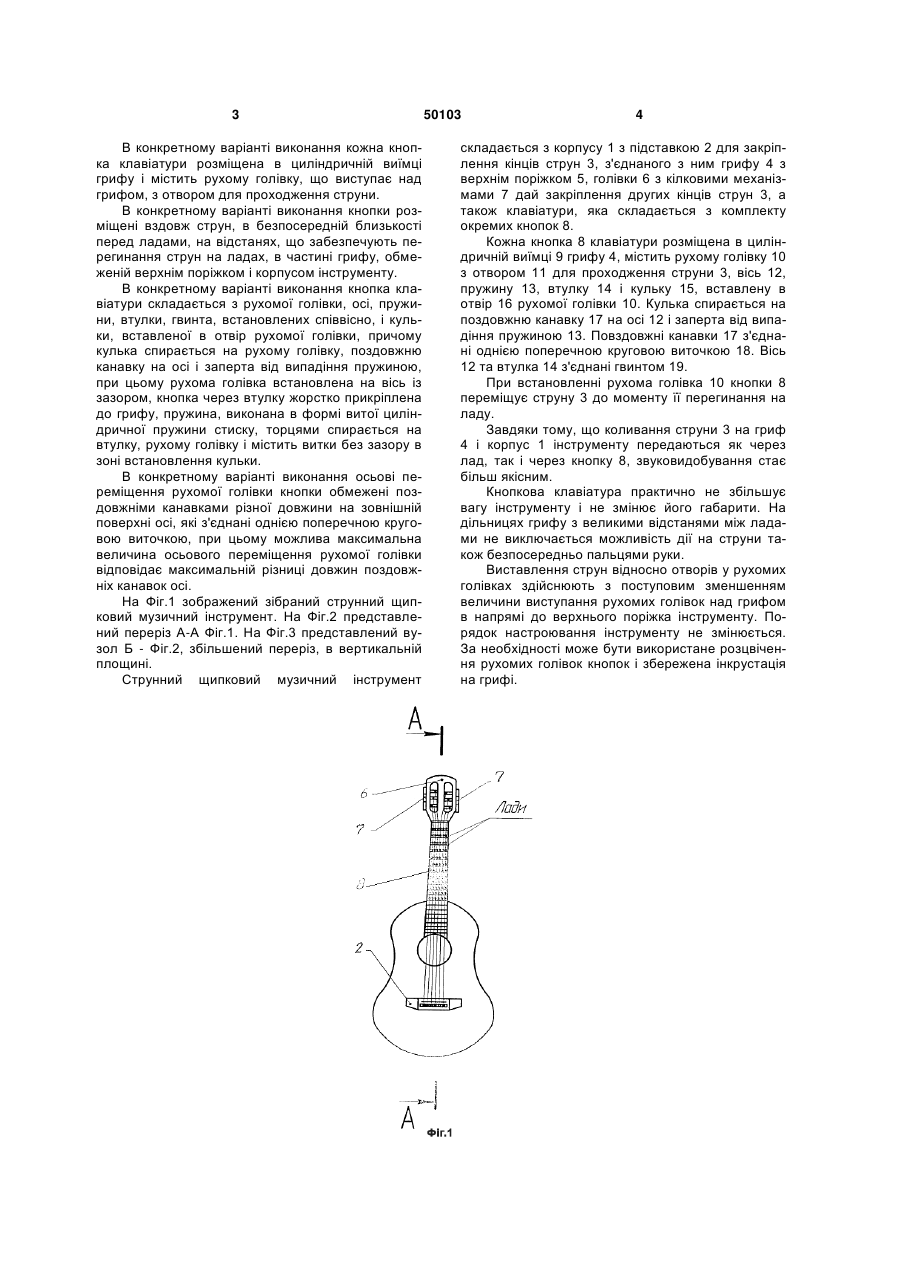

1. Струнний щипковий музичний інструмент, який складається з корпусу з підставкою для закріплення кінців струн, з'єднаного з ним грифа з верхнім поріжком, головки з кілковими механізмами для закріплення других кінців струн, який відрізняється тим, що для дії на струни в суворо обмежених точках грифа до складу інструмента включена клавіатура, яка складається з комплекту окремих кнопок вузлової конструкції. 2. Інструмент за п. 1, в якому кожна кнопка клавіатури розміщена в циліндричній виїмці грифа і містить рухому головку, що виступає над грифом, з отвором для проходження струни. 3. Інструмент за п. 1, в якому кнопки розміщені вздовж струн, в безпосередній близькості перед ладами, на відстанях, що забезпечують переги U 2 (19) 1 3 В конкретному варіанті виконання кожна кнопка клавіатури розміщена в циліндричній виїмці грифу і містить рухому голівку, що виступає над грифом, з отвором для проходження струни. В конкретному варіанті виконання кнопки розміщені вздовж струн, в безпосередній близькості перед ладами, на відстанях, що забезпечують перегинання струн на ладах, в частині грифу, обмеженій верхнім поріжком і корпусом інструменту. В конкретному варіанті виконання кнопка клавіатури складається з рухомої голівки, осі, пружини, втулки, гвинта, встановлених співвісно, і кульки, вставленої в отвір рухомої голівки, причому кулька спирається на рухому голівку, поздовжню канавку на осі і заперта від випадіння пружиною, при цьому рухома голівка встановлена на вісь із зазором, кнопка через втулку жорстко прикріплена до грифу, пружина, виконана в формі витої циліндричної пружини стиску, торцями спирається на втулку, рухому голівку і містить витки без зазору в зоні встановлення кульки. В конкретному варіанті виконання осьові переміщення рухомої голівки кнопки обмежені поздовжніми канавками різної довжини на зовнішній поверхні осі, які з'єднані однією поперечною круговою виточкою, при цьому можлива максимальна величина осьового переміщення рухомої голівки відповідає максимальній різниці довжин поздовжніх канавок осі. На Фіг.1 зображений зібраний струнний щипковий музичний інструмент. На Фіг.2 представлений переріз А-А Фіг.1. На Фіг.3 представлений вузол Б - Фіг.2, збільшений переріз, в вертикальній площині. Струнний щипковий музичний інструмент 50103 4 складається з корпусу 1 з підставкою 2 для закріплення кінців струн 3, з'єднаного з ним грифу 4 з верхнім поріжком 5, голівки 6 з кілковими механізмами 7 дай закріплення других кінців струн 3, а також клавіатури, яка складається з комплекту окремих кнопок 8. Кожна кнопка 8 клавіатури розміщена в циліндричній виїмці 9 грифу 4, містить рухому голівку 10 з отвором 11 для проходження струни 3, вісь 12, пружину 13, втулку 14 і кульку 15, вставлену в отвір 16 рухомої голівки 10. Кулька спирається на поздовжню канавку 17 на осі 12 і заперта від випадіння пружиною 13. Повздовжні канавки 17 з'єднані однією поперечною круговою виточкою 18. Вісь 12 та втулка 14 з'єднані гвинтом 19. При встановленні рухома голівка 10 кнопки 8 переміщує струну 3 до моменту її перегинання на ладу. Завдяки тому, що коливання струни 3 на гриф 4 і корпус 1 інструменту передаються як через лад, так і через кнопку 8, звуковидобування стає більш якісним. Кнопкова клавіатура практично не збільшує вагу інструменту і не змінює його габарити. На дільницях грифу з великими відстанями між ладами не виключається можливість дії на струни також безпосередньо пальцями руки. Виставлення струн відносно отворів у рухомих голівках здійснюють з поступовим зменшенням величини виступання рухомих голівок над грифом в напрямі до верхнього поріжка інструменту. Порядок настроювання інструменту не змінюється. За необхідності може бути використане розцвічення рухомих голівок кнопок і збережена інкрустація на грифі. 5 Комп’ютерна верстка Л. Ціхановська 50103 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
