Струнний щипковий музичний інструмент

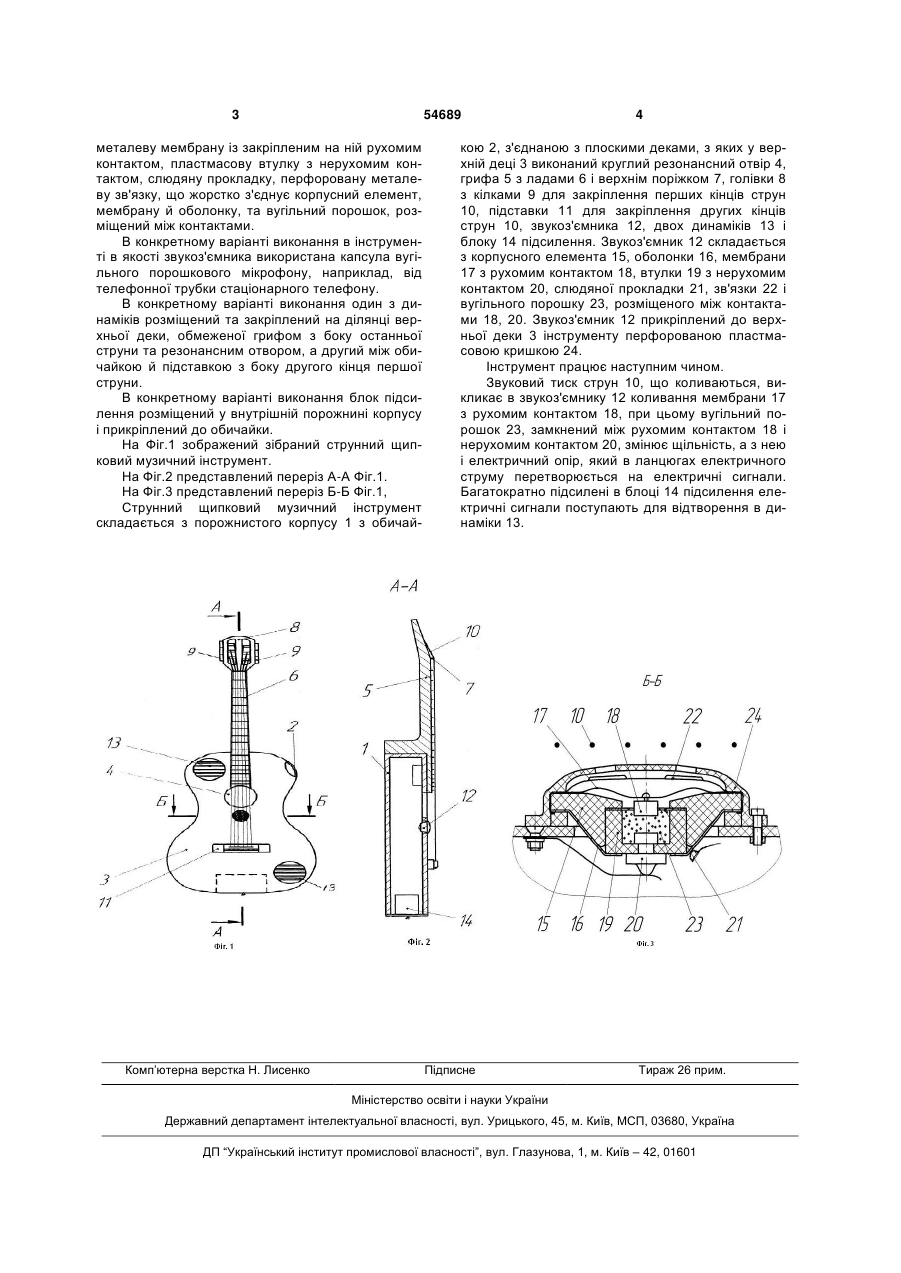

1. Струнний щипковий музичний інструмент, який містить порожнистий корпус з обичайкою, з'єднаною з плоскими деками, з яких у верхній деці виконаний круглий резонансний отвір, гриф з ладами і верхнім поріжком, головку з кілками для закріплення перших кінців струн, підставку для закріплення других кінців струн, який відрізняється тим, що в його конструкцію включений звукознімач, розміщений у виїмці верхньої деки, під струнами, на ділянці між резонансним отвором і підставкою, два динаміки та блок підсилення 2. Інструмент за п. 1, який відрізняється тим, що включає звукознімач, який містить корпусний елемент, металеву оболонку, що його охоплює, мета 3 54689 металеву мембрану із закріпленим на ній рухомим контактом, пластмасову втулку з нерухомим контактом, слюдяну прокладку, перфоровану металеву зв'язку, що жорстко з'єднує корпусний елемент, мембрану й оболонку, та вугільний порошок, розміщений між контактами. В конкретному варіанті виконання в інструменті в якості звукоз'ємника використана капсула вугільного порошкового мікрофону, наприклад, від телефонної трубки стаціонарного телефону. В конкретному варіанті виконання один з динаміків розміщений та закріплений на ділянці верхньої деки, обмеженої грифом з боку останньої струни та резонансним отвором, а другий між обичайкою й підставкою з боку другого кінця першої струни. В конкретному варіанті виконання блок підсилення розміщений у внутрішній порожнині корпусу і прикріплений до обичайки. На Фіг.1 зображений зібраний струнний щипковий музичний інструмент. На Фіг.2 представлений переріз А-А Фіг.1. На Фіг.3 представлений переріз Б-Б Фіг.1, Струнний щипковий музичний інструмент складається з порожнистого корпусу 1 з обичай Комп’ютерна верстка Н. Лиcенко 4 кою 2, з'єднаною з плоскими деками, з яких у верхній деці 3 виконаний круглий резонансний отвір 4, грифа 5 з ладами 6 і верхнім поріжком 7, голівки 8 з кілками 9 для закріплення перших кінців струн 10, підставки 11 для закріплення других кінців струн 10, звукоз'ємника 12, двох динаміків 13 і блоку 14 підсилення. Звукоз'ємник 12 складається з корпусного елемента 15, оболонки 16, мембрани 17 з рухомим контактом 18, втулки 19 з нерухомим контактом 20, слюдяної прокладки 21, зв'язки 22 і вугільного порошку 23, розміщеного між контактами 18, 20. Звукоз'ємник 12 прикріплений до верхньої деки 3 інструменту перфорованою пластмасовою кришкою 24. Інструмент працює наступним чином. Звуковий тиск струн 10, що коливаються, викликає в звукоз'ємнику 12 коливання мембрани 17 з рухомим контактом 18, при цьому вугільний порошок 23, замкнений між рухомим контактом 18 і нерухомим контактом 20, змінює щільність, а з нею і електричний опір, який в ланцюгах електричного струму перетворюється на електричні сигнали. Багатократно підсилені в блоці 14 підсилення електричні сигнали поступають для відтворення в динаміки 13. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
