Здвоєна пачка з цілісним з’єднувачем

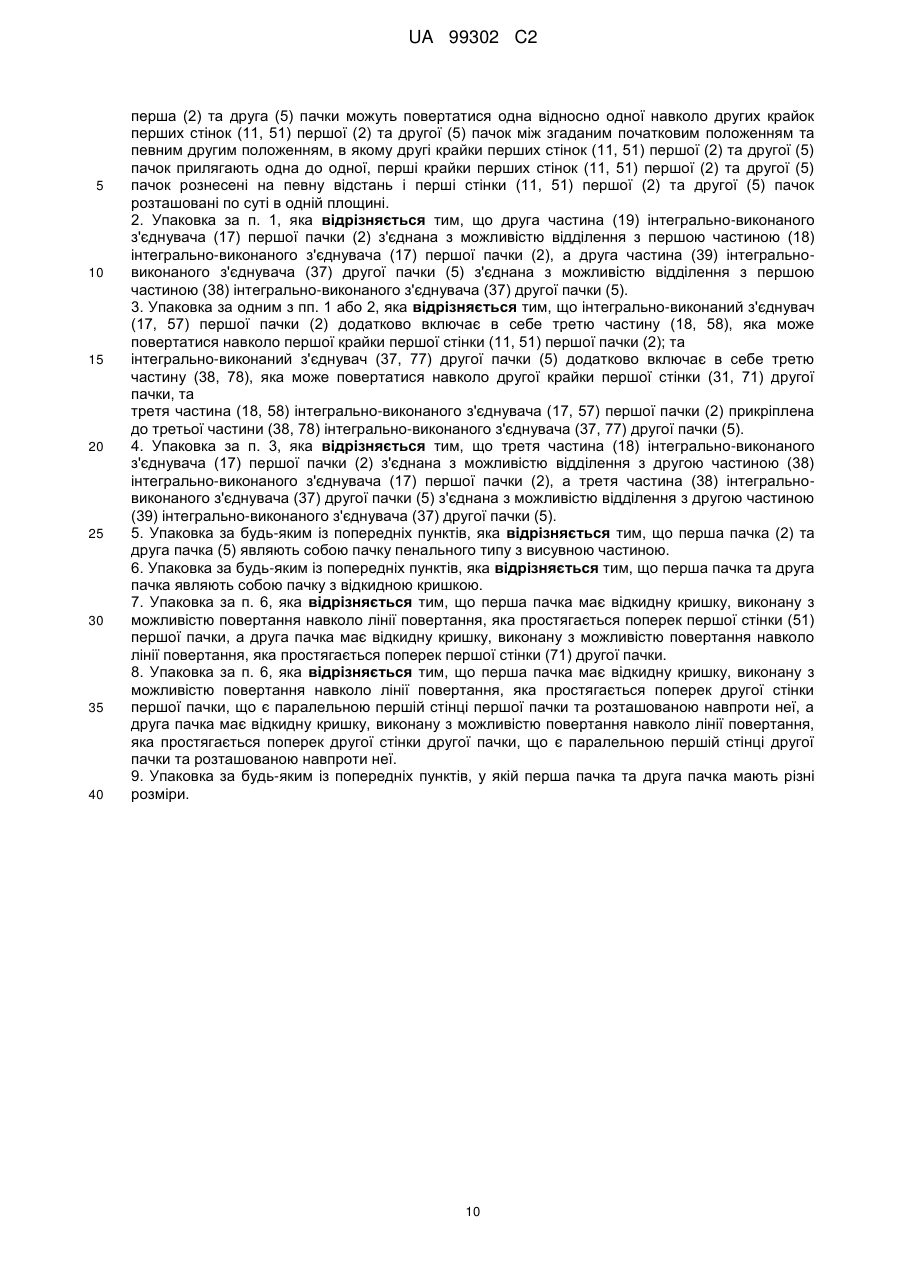

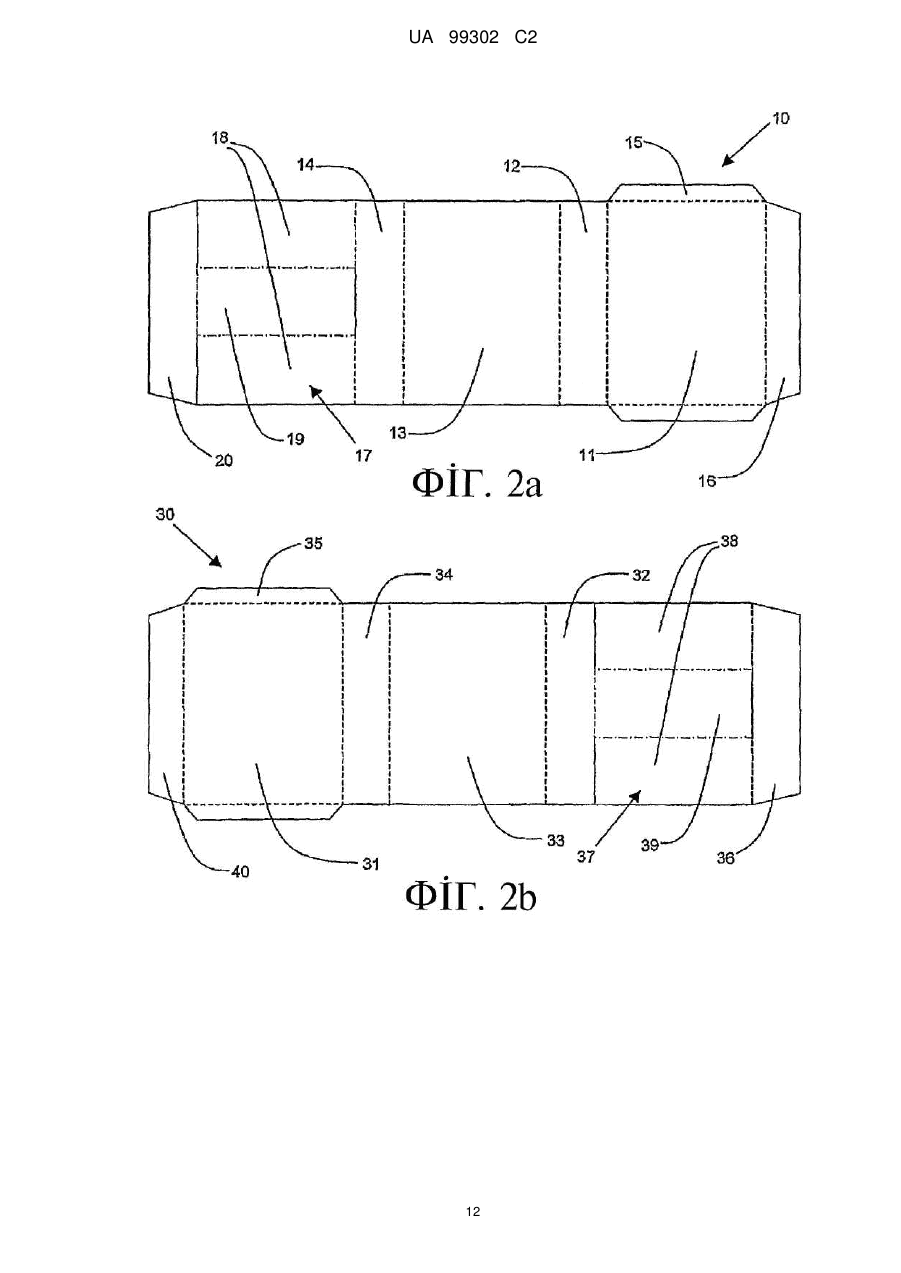

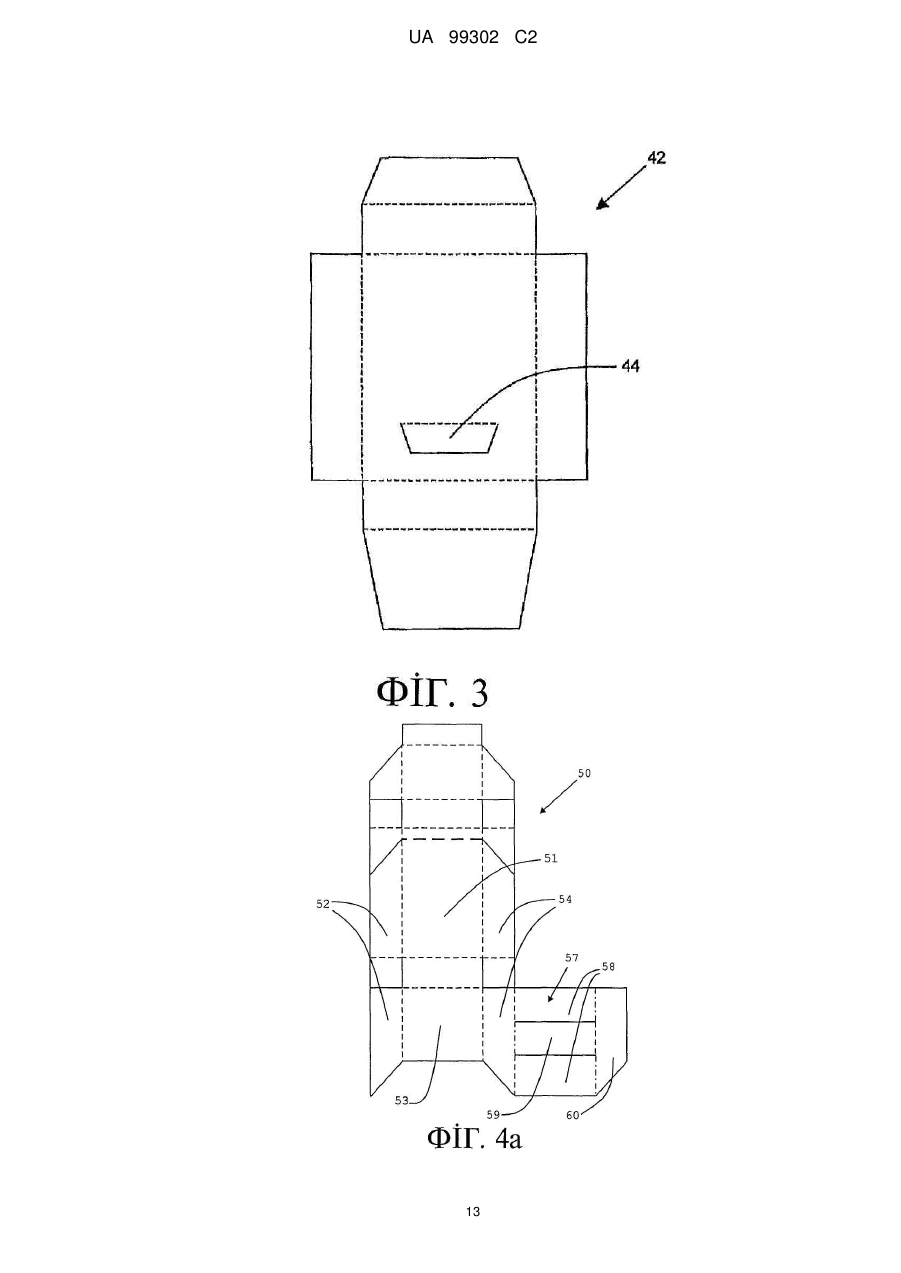

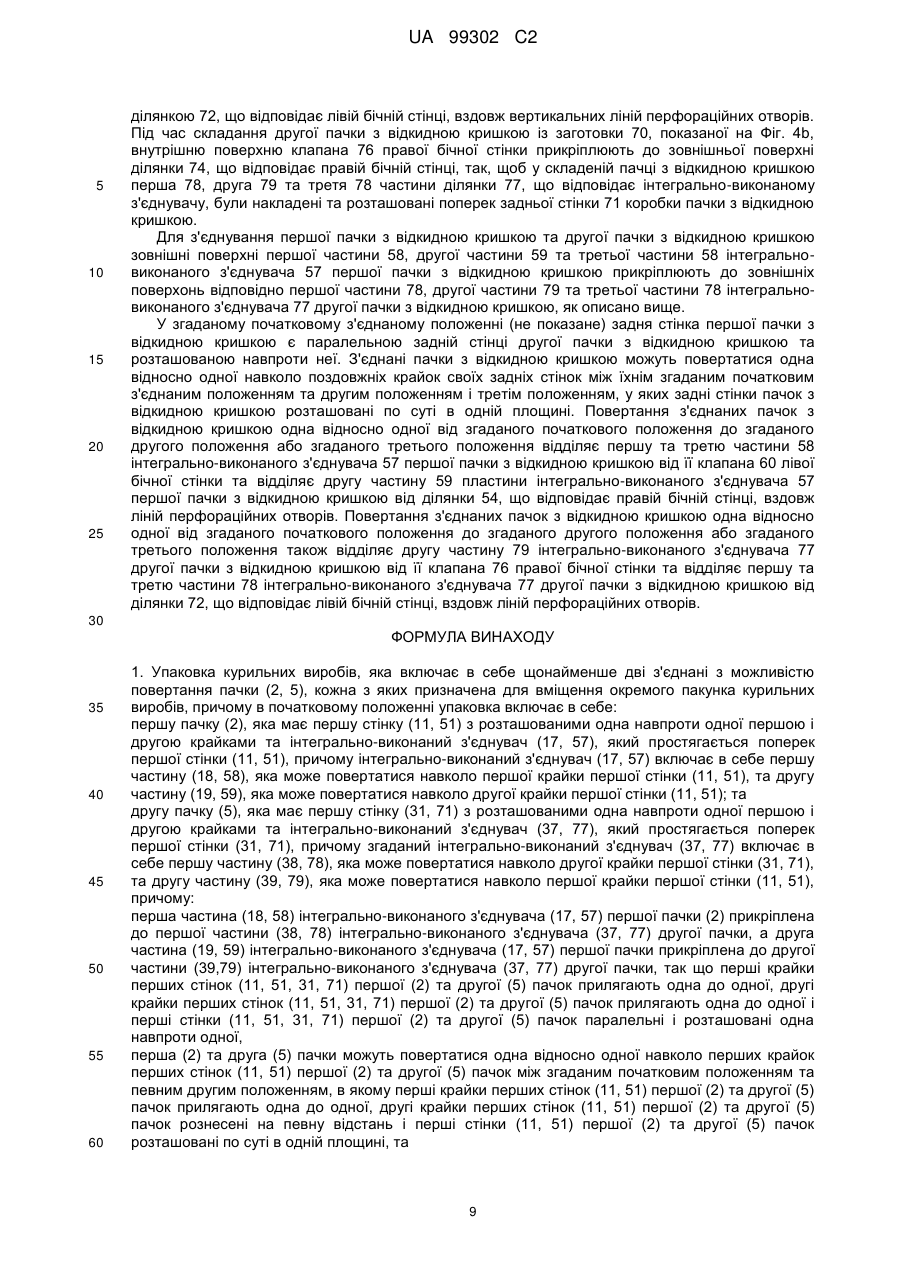

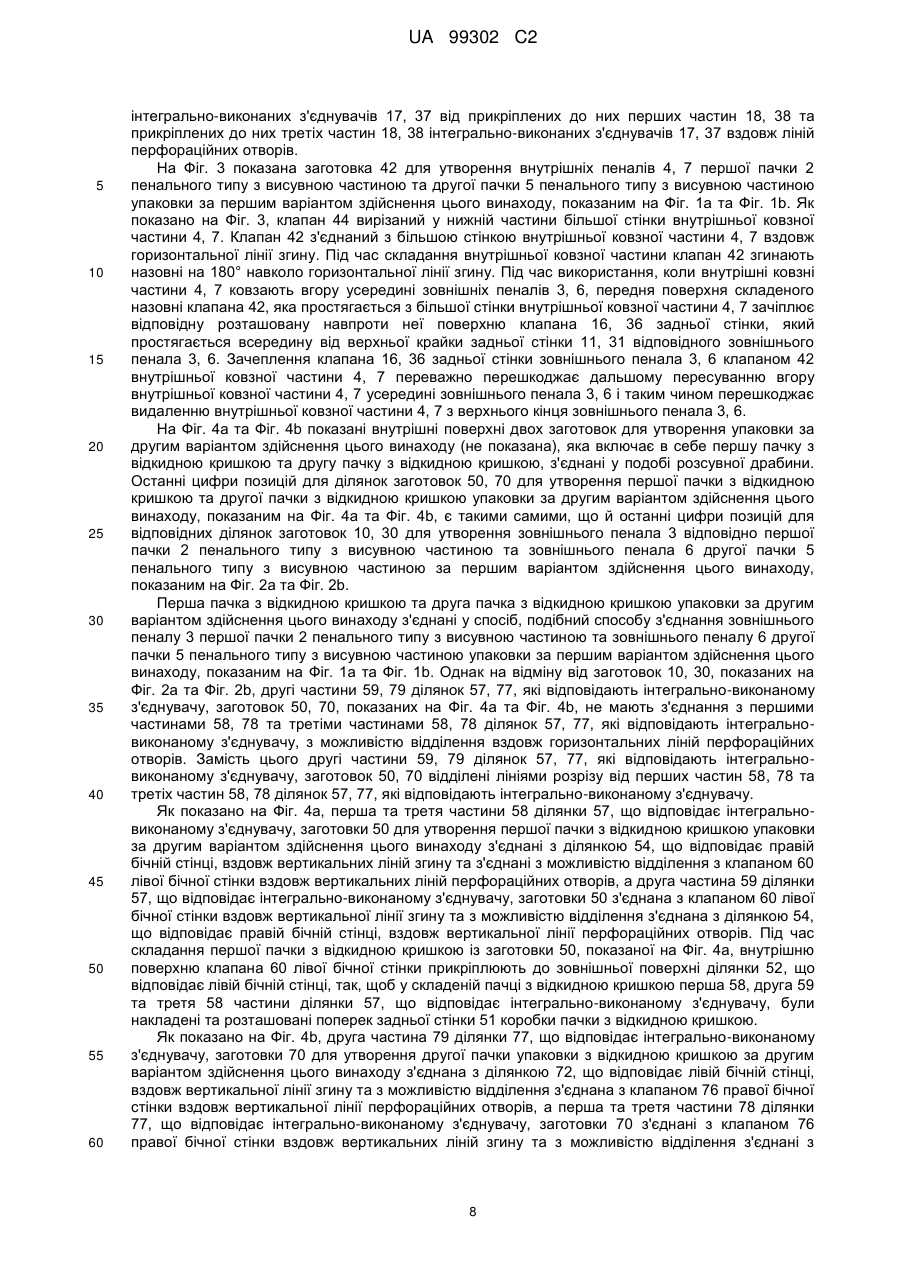

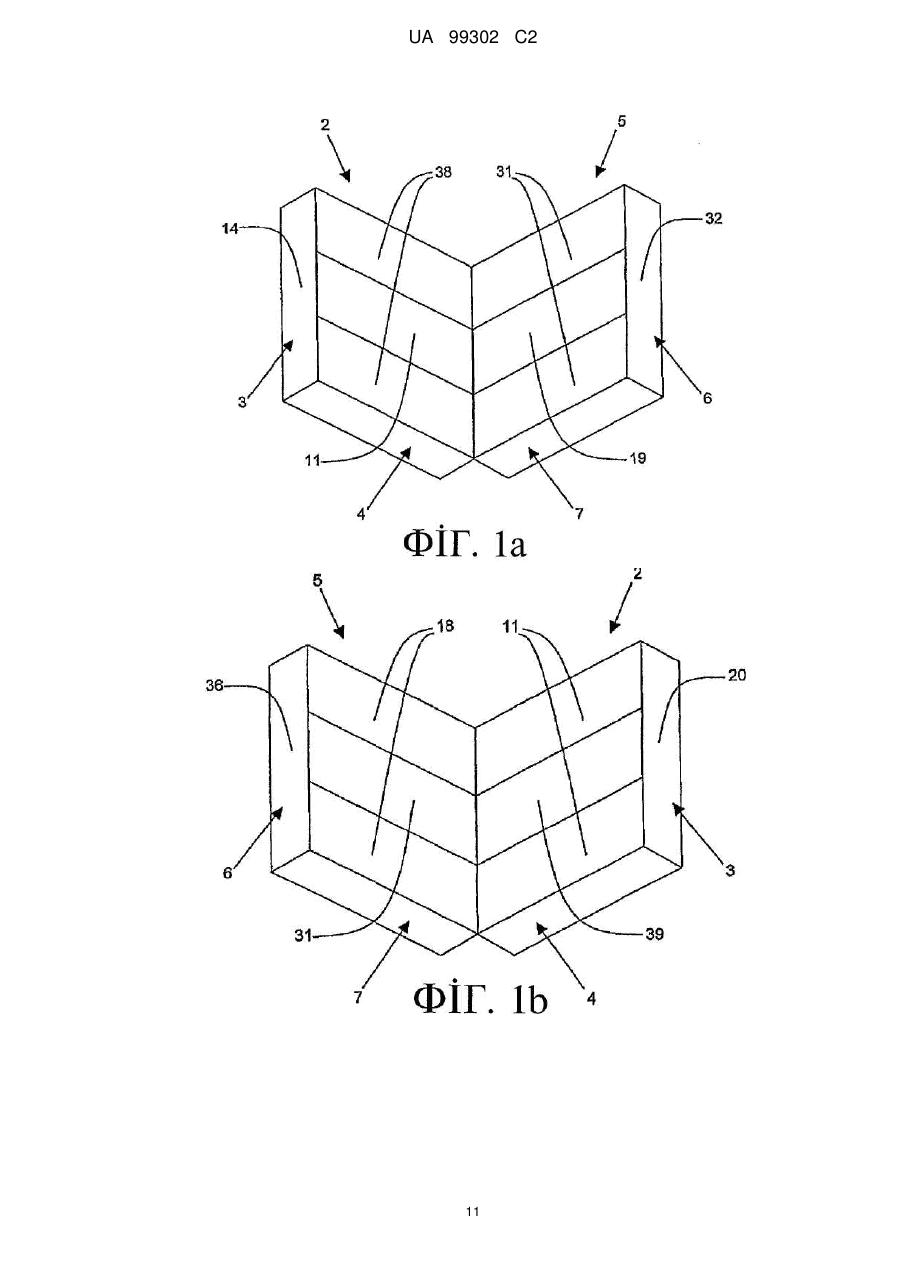

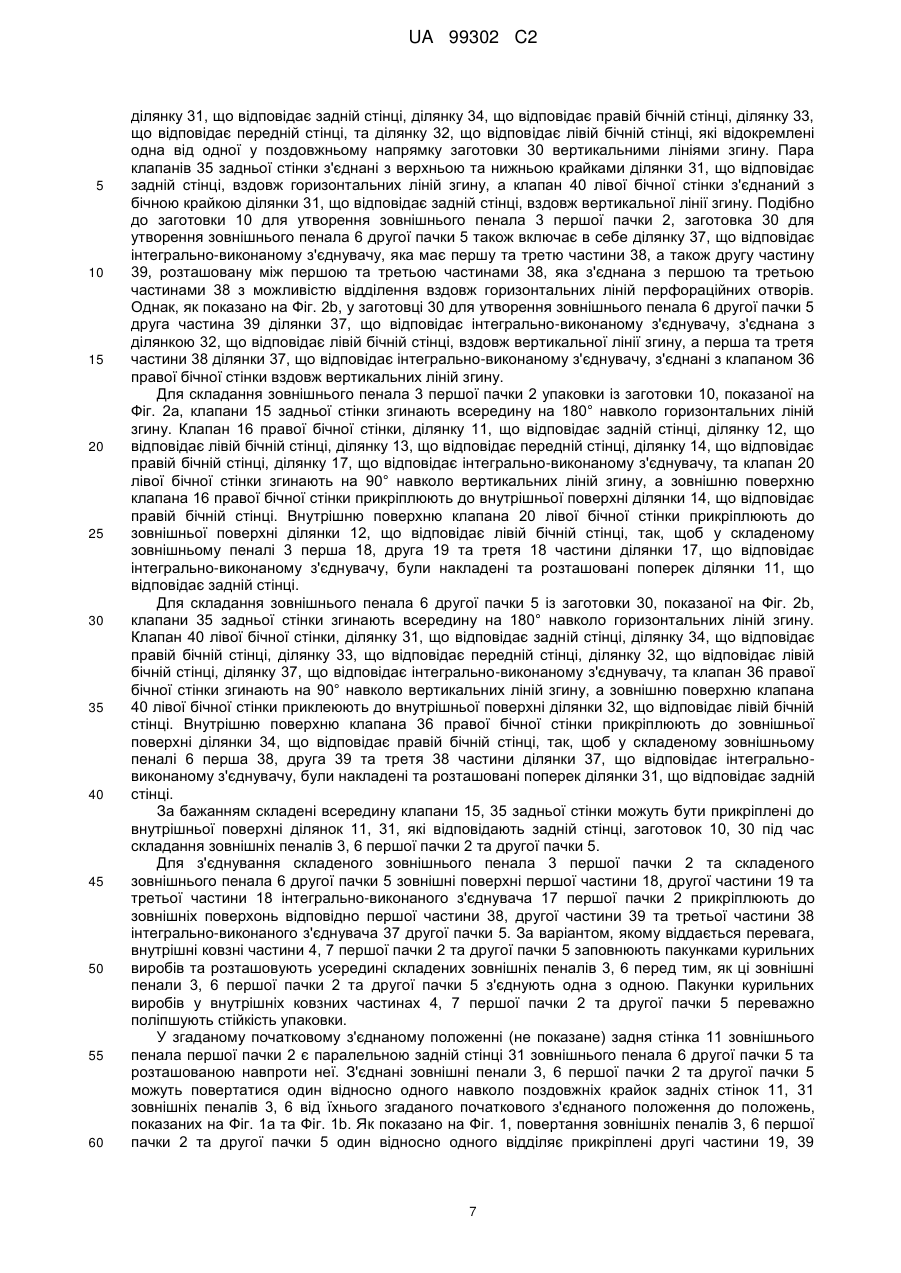

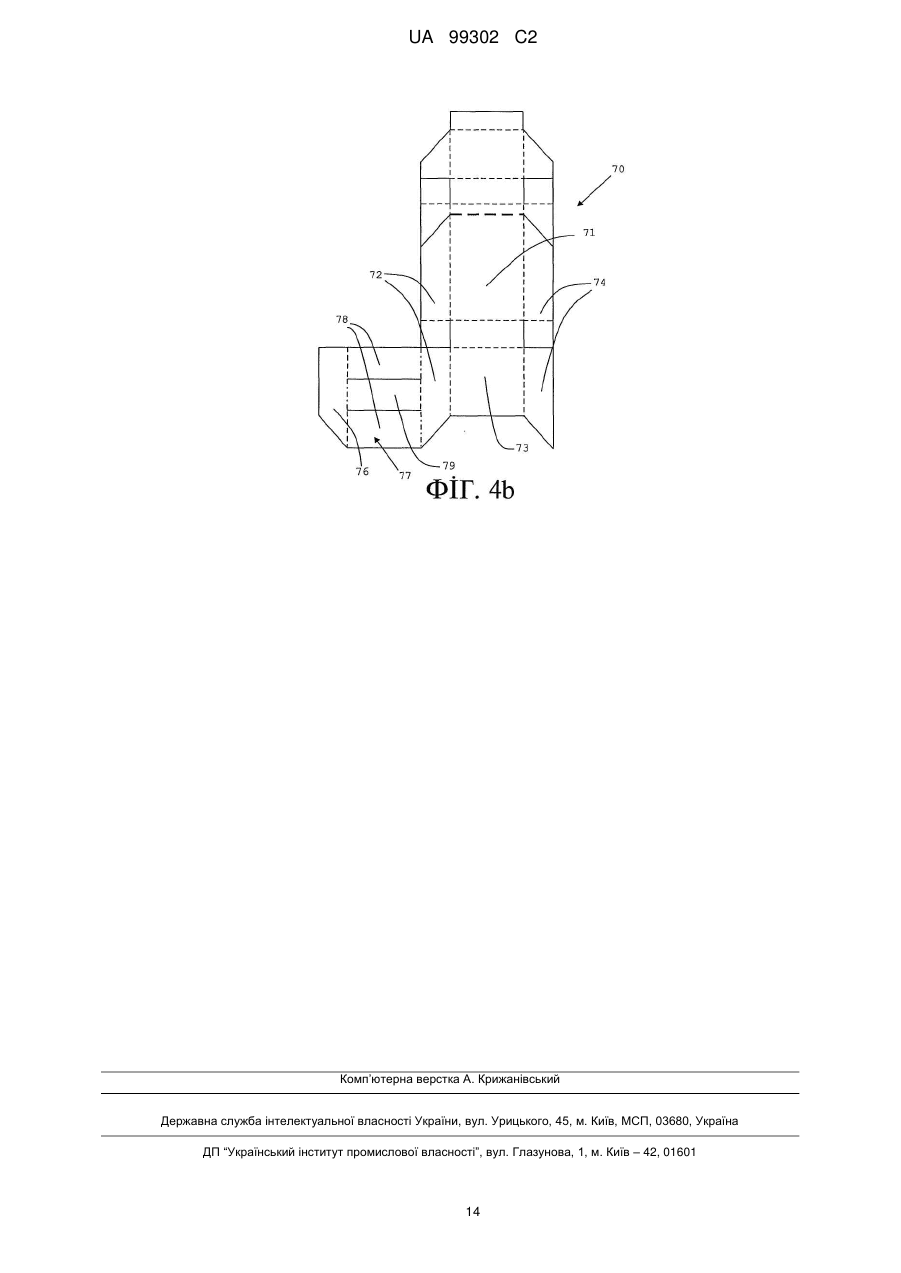

Реферат: Упаковка курильних виробів включає в себе щонайменше дві пачки (2, 5), з'єднані з можливістю повертання у подобі розсувної драбини, кожна з яких призначена для вміщення окремого пакунка курильних виробів. У певному початковому положенні упаковка включає в себе: першу пачку (2), що має першу стінку (11, 51) з розташованими одна навпроти одної першою і другою крайками та цілісний з'єднувач (17, 57), який простягається поперек першої стінки (11, 51) та другу пачку (5), яка має першу стінку (31, 71) з розташованими одна навпроти одної першою і другою крайками та цілісний з'єднувач (37, 77), який простягається поперек першої стінки (31, 71). Цілісний з'єднувач (17, 57) першої пачки (2) включає в себе першу частину (18, 58), яка може повертатися навколо першої крайки першої стінки (11, 51) першої пачки (2), та другу частину (19, 59), яка може повертатися навколо другої крайки першої стінки (11, 51) першої пачки (2). Цілісний з'єднувач (37, 77) другої пачки (5) включає в себе першу частину (38, 78), яка може повертатися навколо другої крайки першої стінки (31, 71) другої пачки (5), та другу частину (39, 79), яка може повертатися навколо першої крайки першої стінки (31, 71) другої пачки (5). Перша частина (18, 58) цілісного з'єднувача (17, 57) першої пачки (2) прикріплена до першої частини (38, 78) цілісного з'єднувача (37, 77) другої пачки, а друга частина (19, 59) цілісного з'єднувача (17, 57) першої пачки прикріплена до другої частини (38, 78) цілісного з'єднувача (37, 77) другої пачки так, що перші крайки перших стінок (11, 51, 31, 71) першої (2) та UA 99302 C2 (12) UA 99302 C2 другої (5) пачок прилягають одна до одної, і другі крайки перших стінок (11, 51, 31, 71) першої (2) та другої (5) пачок прилягають одна до одної. UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до упаковки курильних виробів, яка включає в себе щонайменше дві з'єднані з можливістю повертання пачки, кожна з яких призначена для вміщення окремого пакунка курильних виробів. У WO2006/079799 описана упаковка, яка включає в себе дві пачки, з'єднані у подобі розсувної драбини принаймні першою та другою смужками, заготовки та спосіб виготовлення таких упаковок. Як один з аспектів, у WO2006/079799 описана упаковка, яка включає в себе: першу та другу пачки, кожна з яких виконана з можливістю вміщувати вироби, й має першу грань, обмежену першим ребром та другим ребром, яке є паралельним згаданому першому ребру; та засіб, який з'єднує згадані першу та другу пачки, та який включає в себе першу та другу смужки, виконані з можливістю прикріплення до першої та другої пачок; причому у певному першому положенні пачок перші грані першої та другої пачок розташовані одна навпроти одної, так що перші ребра першої та другої пачок прилягають одне до одного та другі ребра першої та другої пачок прилягають одне до одного, перша та друга смужки простягаються вздовж першої грані та приєднані з можливістю повертання навколо першого та другого ребер, причому перша смужка приєднана з можливістю повертання навколо першого ребра першої пачки та приєднана з можливістю повертання навколо другого ребра другої пачки, а друга смужка приєднана з можливістю повертання навколо другого ребра першої пачки та приєднана з можливістю повертання навколо першого ребра другої пачки, в результаті чого перша та друга пачки є рухомими одна відносно іншої між принаймні згаданим першим положенням, певним другим положенням, у якому другу пачку повертають відносно першої пачки навколо першого ребра, та певним третім положенням, у якому другу пачку повертають відносно першої пачки навколо другого ребра. Як один з інших аспектів, у WO2006/079799 описана заготовка для виготовлення засобу, який включає в себе першу та другу смужки, які з'єднують першу та другу пачки упаковки, яка являє собою єдиний лист матеріалу, який має принаймні першу ділянку, яка утворює першу смужку, та другу ділянку, яка утворює другу смужку, згадані ділянки прилягають одна до одної вздовж лінії, яка відокремлює першу ділянку від другої ділянки, згадана лінія має першу, другу та третю частини, з яких друга частина знеміцнена таким чином, що перша та друга ділянки можуть бути відділені, а перша та друга частини є надрізаними частинами, які простягаються від відповідних кінців знеміцненої частини до крайки листа. Як ще один з аспектів, у WO2006/079799 описана інша заготовка для виготовлення засобу, який включає в себе першу та другу смужки, які з'єднують першу та другу пачки упаковки, яка являє собою єдиний лист матеріалу, який має першу видовжену частину з видовженим отвором, більші крайки якого рознесені на певну відстань, та другу частину, що відповідає отворові та простягається від меншої крайки першої частини, причому максимальна ширина другої частини по суті дорівнює або менша за мінімальну ширину отвору, а довжина перевищує довжину отвору, так що вільну меншу крайку другої частини можна просунути крізь отвір та з'єднати з вільною меншою крайкою першої частини. Перша та друга пачки усіх упаковок, описаних та показаних на фігурах WO2006/079799, з'єднані у подобі розсувної драбини за допомогою окремого з'єднувача або за допомогою окремої конструкції у подобі розсувної драбини. Для виготовлення упаковок окремий з'єднувач або прикріплений до першої та другої пачок, або перша та друга пачки розташовані всередині двох пачок, які мають частини у подобі окремої розсувної драбини, а у деяких випадках прикріплені до цих пачок. Існує потреба у створенні упаковки, яка включає в себе дві або більше пачки(-ок), з'єднані(их) у подобі розсувної драбини або подібної конструкції, та може бути виготовлена у простий спосіб. У відповідності до цього винаходу створена упаковка курильних виробів, яка включає в себе щонайменше дві з'єднані з можливістю повертання пачки, кожна з яких призначена для вміщення окремого пакунка курильних виробів, причому у початковому положенні упаковка включає в себе: першу пачку, яка має першу стінку з розташованими одна навпроти одної першою і другою крайками та інтегрально-виконаним з'єднувач, який простягається поперек першої стінки, причому згаданий інтегрально-виконаний з'єднувач включає в себе першу частину, яка може повертатися навколо першої крайки першої стінки, та другу частину, яка може повертатися навколо другої крайки першої стінки; та другу пачку, яка має першу стінку з розташованими одна навпроти одної першою і другою крайками та інтегрально-виконаний з'єднувач, який простягається поперек першої стінки, причому згаданий другий інтегральновиконаний з'єднувач включає в себе першу частину, яка може повертатися навколо другої крайки першої стінки, та другу частину, яка може повертатися навколо першої крайки першої 1 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 стінки, причому перша частина інтегрально-виконаного з'єднувача першої пачки прикріплена до першої частини інтегрально-виконаного з'єднувача другої пачки, а друга частина інтегральновиконаного з'єднувача першої пачки прикріплена до другої частини інтегрально-виконаного з'єднувача другої пачки, так що перші крайки перших стінок першої та другої пачок прилягають одна до одної, і другі крайки перших стінок першої та другої пачок прилягають одна до одної. У цьому описі термін "інтегрально-виконаний" означає, що з'єднувач та перша стінка першої або другої пачок упаковки за цим винаходом утворені з одного-єдиного коструктивного елемента, наприклад, з тієї самої заготовки. Перша та друга пачки упаковок за цим винаходом можуть повертатися одна відносно одної навколо перших крайок перших стінок першої пачки та другої пачки між згаданим початковим положенням та певним другим положенням. У згаданому початковому положенні перші крайки перших стінок першої та другої пачок прилягають одна до одної, та другі крайки перших стінок першої та другої пачок прилягають одна до одної. У згаданому другому положенні перші крайки перших стінок першої та другої пачок прилягають одна до одної, та другі крайки перших стінок першої та другої пачок рознесені на певну відстань. Перша пачка та друга пачка упаковок за цим винаходом також можуть повертатися одна відносно одної навколо других крайок перших стінок першої та другої пачок між згаданим початковим положенням та певним третім положенням. У згаданому третьому положенні другі крайки перших стінок першої та другої пачок прилягають одна до одної, та перші крайки перших стінок першої та другої пачок рознесені на певну відстань. У згаданому початковому положенні перші стінки першої та другої пачок паралельні та розташовані одна навпроти одної, а у згаданих другому та третьому положеннях перші стінки першої та другої пачок розташовані по суті в одній площині. Таким чином, за варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом з'єднані з можливістю повертання у подобі розсувної драбини скріпленими першими частинами та скріпленими другими частинами інтегрально-виконаних з'єднувачів. Оскільки перша та друга пачки з'єднані інтегрально-виконаними з'єднувачами, то за варіантом, якому віддається перевага, упаковки за цим винаходом можуть бути утворені з меншої кількості заготовок або інших єдиних частин певного матеріалу, ніж упаковки, описані у WO2006/079799. За варіантом, якому віддається перевага, це спрощує виробництво та складання упаковок за цим винаходом. За варіантом здійснення цього винаходу, якому віддається перевага, інтегрально-виконаний з'єднувач першої пачки крім того включає в себе третю частину, яка може повертатися навколо першої крайки першої стінки першої пачки, друга пачка також включає в себе третю частину, яка може повертатися навколо другої крайки першої стінки другої пачки, а третя частина інтегрально-виконаного з'єднувача першої пачки прикріплена до третьої частини інтегральновиконаного з'єднувача другої пачки. За варіантом, якому віддається перевага, друга частина інтегрально-виконаного з'єднувача першої пачки розташована між першою частиною та третьою частиною інтегрально-виконаного з'єднувача першої пачки, а друга частина інтегральновиконаного з'єднувача другої пачки розташована між першою частиною та третьою частиною інтегрально-виконаного з'єднувача другої пачки. За варіантом, якому віддається перевага, перша, друга та, за наявності, третя частина інтегрально-виконаних з'єднувачів першої пачки та другої пачки упаковок за цим винаходом з можливістю відділення з'єднані одна з одною у згаданому початковому положенні. За варіантом, якому віддається більша перевага, частини інтегрально-виконаних з'єднувачів з можливістю відділення з'єднані одна з одною вздовж ліній знеміцнення у згаданому початковому положенні. За варіантом, якому віддається найбільша перевага, частини інтегрально-виконаних з'єднувачів з можливістю відділення з'єднані одна з одною вздовж ліній перфораційних отворів у згаданому початковому положенні. Під час використання, повертання першої та другої пачок одна відносно одної навколо перших крайок або других крайок перших стінок першої та другої пачок від згаданого початкового положення до згаданого другого положення або від згаданого початкового положення до згаданого третього положення відділяє відповідно перші частини інтегральновиконаних з'єднувачів першої та другої пачок від других частин інтегрально-виконаних з'єднувачів першої та другої пачок. У разі здійснення, повертання першої та другої пачок одна відносно одної від згаданого початкового положення до згаданого другого положення або від згаданого початкового положення до згаданого третього положення також відділяє треті частини інтегрально-виконаних з'єднувачів першої та другої пачок від других частин інтегрально-виконаних з'єднувачів першої та другої пачок. 2 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 60 За бажанням упаковки за цим винаходом можуть включати в себе першу та другу пачки, що мають інтегрально-виконані з'єднувачі, які включають в себе більш ніж три частини. Наприклад, упаковки за цим винаходом можуть включати в себе першу та другу пачки, які мають інтегрально-виконані з'єднувачі, які крім того включають в себе четверту частину, або четверту та п'яту частини, або четверту, п'яту та шосту частини. Згадані додаткові частини можуть бути виконані або подібно першій частині, або подібно другій частині інтегрально-виконаних з'єднувачів першої та другої пачок. За наявності, четверті та шості частини інтегральновиконаних з'єднувачів першої та другої пачок упаковок за цим винаходом за варіантом, якому віддається перевага, приєднані з можливістю повертання навколо тих самих крайок перших стінок першої та другої пачок, що й відповідні другі частини їхніх інтегрально-виконаних з'єднувачів. За наявності, п'яті частини інтегрально-виконаних з'єднувачів першої та другої пачок упаковок за цим винаходом за варіантом, якому віддається перевага, приєднані з можливістю повертання навколо тих самих крайок перших стінок першої та другої пачок, що й відповідні перші та треті частини їхніх інтегрально-виконаних з'єднувачів. За варіантом, якому віддається перевага, розташовані одна навпроти одної перша та друга крайки першої стінки першої пачки та розташовані одна навпроти одної перша та друга крайки першої стінки другої пачки є поздовжніми крайками. За варіантом, якому віддається більша перевага, розташовані одна навпроти одної перша та друга крайки є поздовжніми вертикальними ребрами пачок. Одна або обидві, перша пачка та друга пачка, упаковок за цим винаходом можуть являти собою пачку пенального типу з висувною частиною, яка включає в себе зовнішній пенал та внутрішню ковзну частину, розташовану усередині зовнішнього пенала. Альтернативно або додатково одна або обидві, перша пачка та друга пачка, упаковок за першим аспектом цього винаходу можуть являти собою пачку з відкидною кришкою, яка включає в себе нижню коробкову частину (коробку) та верхню кришкову частину (кришку), з'єднану з коробкою з можливістю повертання. У випадку, якщо перша пачка являє собою пачку пенального типу з висувною частиною, то інтегрально-виконаний з'єднувач першої пачки за варіантом, якому віддається перевага, має по суті такі самі розміри, що й перша стінка першої пачки. Подібним чином у випадку, якщо друга пачка являє собою пачку пенального типу з висувною частиною, то інтегрально-виконаний з'єднувач другої пачки за варіантом, якому віддається перевага, має по суті такі самі розміри, що й перша стінка другої пачки. У випадку, якщо перша пачка являє собою пачку з відкидною кришкою, то інтегральновиконаний з'єднувач першої пачки за варіантом, якому віддається перевага, має по суті такі самі розміри, що й коробкова частина першої стінки першої пачки. Подібним чином у випадку, якщо друга пачка являє собою пачку з відкидною кришкою, то інтегрально-виконаний з'єднувач другої пачки за варіантом, якому віддається перевага, має по суті такі самі розміри, що й коробкова частина першої стінки другої пачки. За варіантом, якому віддається перевага, обидві, і перша пачка і друга пачка, упаковок за цим винаходом являють собою пачку пенального типу з висувною частиною або пачку з відкидною кришкою. Однак зрозуміло, що упаковки за цим винаходом можуть включати в себе першу пачку та другу пачку, які мають різні види елементів відкривання та закривання. Наприклад, перша пачка може являти собою пачку з відкидною кришкою, а друга пачка може являти собою пачку пенального типу з висувною частиною. За одним із варіантів здійснення цього винаходу, якому віддається перевага, і перша пачка і друга пачка являють собою пачку пенального типу з висувною частиною, причому зовнішній пенал першої пачки та інтегрально-виконаний з'єднувач першої пачки виконані з першої заготовки, а зовнішній пенал другої пачки та інтегрально-виконаний з'єднувач другої пачки виконані з другої заготовки. За іншим варіантом здійснення цього винаходу, якому віддається перевага, і перша пачка і друга пачка являють собою пачку з відкидною кришкою, причому перша пачка та інтегральновиконаний з'єднувач першої пачки утворені з першої заготовки, а друга пачка та інтегральновиконаний з'єднувач другої пачки утворені з другої заготовки. У випадку, якщо і перша пачка і друга пачка упаковок за цим винаходом являють собою пачку з відкидною кришкою, то перша пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек першої стінки першої пачки, а друга пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек першої стінки другої пачки. У альтернативних варіантах здійснення цього винаходу перша пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек 3 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 другої стінки першої пачки, що є паралельною першій стінці першої пачки та розташованою навпроти неї, а друга пачка може мати відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек другої стінки другої пачки, що є паралельною першій стінці другої пачки та розташованою навпроти неї. За варіантом, якому віддається перевага, перша частина, друга частина та будь-які додаткові частини інтегрально-виконаного з'єднувача першої пачки приклеєні відповідно до першої частини, другої частини та будь-яких додаткових частин інтегрально-виконаного з'єднувача другої пачки, наприклад, за допомогою термоплавкого клею, контактного клею або двобічної липкої стрічки. Однак зрозуміло, що різноманітні інші відомі засоби можуть бути застосовані для прикріплювання відповідних частин інтегрально-виконаних з'єднувачів першої та другої пачок одна до одної, такі як, наприклад, кріплення типу "липучка", магнітні кріплення або кріплення типу з'єднувачів з виступною частиною (стрижнем) та заглибленням (отвором). Упаковки за цим винаходом за варіантом, якому віддається перевага, крім того включають в себе утримувальний засіб для створення опору пересуванню першої та другої пачок від згаданого початкового положення до згаданого другого положення та від згаданого початкового положення до згаданого третього положення, так що споживач має прикласти певне зусилля для повертання першої та другої пачок одна відносно одної від згаданого початкового положення до згаданого другого положення та від згаданого початкового положення до згаданого третього положення. За бажанням упаковки за цим винаходом можуть включати в себе утримувальний засіб, який створює зусилля, що спричинює пересування першої пачки та другої пачки у напрямку до згаданого початкового положення. Наприклад, перша пачка та друга пачка упаковок за цим винаходом можуть бути з'єднані з можливістю роз'єднання у згаданому початковому положенні за допомогою рознімного з'єднання першого утримувального засобу, розташованого на першій пачці, та другого утримувального засобу, розташованого на другій пачці. Перший утримувальний засіб та другий утримувальний засіб можуть включати в себе будь-які придатні відомі магнітні кріплення, механічні кріплення, клейові кріплення або їх комбінації. Наприклад, перший затримувальний засіб та другий утримувальний засіб можуть включати в себе одне або більше рознімних кріплень типу "липучка", защіпок або інших кріплень типу з'єднувачів з виступною частиною (стрижнем) та заглибленням (отвором), які працюють від натискання. Упаковки за цим винаходом можуть включати в себе дві або більше пачки, з'єднані з можливістю повертання, кожна з яких призначена для пакунка курильних виробів, наприклад, сигарет, таких як звичайні сигарети, що куряться з жевріючого кінця, або сигарети для електричних курильних систем (наприклад, сигарети, описані у патенті США № 5 692 525), сигари або сигарили. За варіантом, якому віддається перевага, упаковки за цим винаходом включають в себе дві або більше пачки, з'єднані з можливістю повертання, кожна з яких призначена для окремого пакунка сигарет. Шляхом відповідного вибору їх розмірів перша пачка та друга пачка упаковок за цим винаходом можуть бути виконані з можливістю вміщення окремих пакунків з різними кількостями сигарет. Альтернативно або додатково перша пачка та друга пачка упаковок за цим винаходом можуть бути виконані з можливістю вміщення окремих пакунків сигарет різних розмірів (наприклад, сигарет різної довжини або різного діаметра). Перша пачка та друга пачка упаковок за цим винаходом можуть бути виконані з можливістю, наприклад, вміщення окремих пакунків з різними кількостями коротких (довжиною від приблизно 70 мм до приблизно 75 мм), звичайного розміру (довжиною приблизно 80 мм), довгих (довжиною приблизно 84 мм), дуже довгих, тонких, дуже тонких або широких сигарет. Шляхом відповідного вибору розмірів першої пачки та другої пачки, упаковки за цим винаходом також можуть бути виконані з можливістю вміщення різної загальної кількості курильних виробів. Наприклад, упаковки для сигарет за цим винаходом можуть включати в себе першу пачку та другу пачку для розташування у комбінації загалом двадцяти або двадцяти однієї сигарети звичайного розміру. У альтернативному варіанті упаковки для сигарет за цим винаходом можуть включати в себе першу пачку та другу пачку для розташування у комбінації загалом сімнадцяти або вісімнадцяти сигарет. Довжина, ширина та товщина першої пачки та другої пачки упаковок за цим винаходом можуть бути такими, що у згаданому початковому положенні отримані габаритні розміри упаковок подібні, або по суті дорівнюють розмірам звичайної одноразової пачки курильних виробів. Наприклад, довжина, ширина та товщина першої пачки та другої пачки можуть бути такими, що у згаданому початковому або першому положенні отримані габаритні розміри 4 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 60 упаковки є подібними до розмірів звичайної одноразової пачки з відкидною кришкою на двадцять сигарет. Упаковки за цим винаходом за варіантом, якому віддається перевага, можуть включати в себе перші пачки та другі пачки, призначені для вміщення окремих пакунків курильних виробів різних типів. Багато різноманітних видів сигарет виробляється та реалізується на ринку. Наприклад, різні типи тютюну, що мають унікальні характерні смаки та аромати, такі як тютюни Берлей, Вірджинія та східні типи тютюну, застосовуються окремо або у різних співвідношеннях у тютюнових сумішах для виготовлення сортів сигарет, що мають різні характерні смаки. Крім того, існують як звичайні сигарети, так і сигарети, що мають багато різноманітних видів фільтрувальних мундштуків, а також сигарети різної довжини (наприклад, сигарети звичайного розміру, довгі або дуже довгі), діаметра (наприклад, тонкі або дуже тонкі), сили смаку, опору просмоктуванню та загального надходження дисперсних речовин. Крім того, на ринку наявні сигарети, які містять ароматизатори, такі як ментол. Упаковки за цим винаходом можуть включати в себе перші пачки та другі пачки, призначені для вміщення окремих пакунків сигарет із різними тютюновими сумішами або ароматизаторами. Альтернативно або додатково упаковки за цим винаходом можуть включати в себе перші пачки та другі пачки, призначені для вміщення окремих пакунків сигарет різного розміру (різної довжини, різного діаметра або як різної довжини, так і різного діаметра). Перша пачка та друга пачка упаковок за цим винаходом можуть мати однаковий або різний переріз. Наприклад, одна або обидві, перша пачка та друга пачка, упаковок за цим винаходом можуть мати поперечний переріз прямокутної, квадратної, трикутної, п'ятикутної, шестикутної, D-подібної, напівкруглої або напівовальної форми. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом мають форму по суті паралелепіпеда. За варіантом, якому віддається найбільша перевага, перша пачка та друга пачка упаковок за цим винаходом мають форму по суті прямокутного паралелепіпеда. Перша пачка та друга пачка упаковок за цим винаходом можуть мати одне або більше прямокутних поздовжних ребер, одне або більше прямокутних поперечних ребер, одне або більше заокруглених поздовжніх ребер, одне або більше заокруглених поперечних ребер, одне або більше скошених поздовжніх ребер, одне або більше скошених поперечних ребер, або будь-яку їх прийнятну комбінацію. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом по суті мають однакову форму. Розміри першої пачки та другої пачки упаковок за цим винаходом можуть бути однаковими або різними. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом мають різні розміри. За варіантом, якому віддається більша перевага, перша пачка та друга пачка упаковок за цим винаходом по суті мають однакову довжину та ширину, однак різну товщину. За варіантом, якому віддається перевага, перша стінка першої пачки та перша стінка другої пачки упаковок за цим винаходом мають по суті однакові розміри. За варіантом, якому віддається перевага, перша стінка першої пачки та перша стінка другої пачки є більшими стінками пачок. За варіантом, якому віддається перевага, перша стінка першої пачки є передньою стінкою або задньою стінкою першої пачки. За варіантом, якому віддається перевага, перша стінка другої пачки є передньою стінкою або задньою стінкою другої пачки. За варіантом, якому віддається перевага, перша пачка та друга пачка упаковок за цим винаходом виконані з однієї або більше складених плоских шаруватих заготовок, а за варіантом, якому віддається більша перевага, - із однієї або більше складених шаруватих картонних заготовок. Зовнішні поверхні перших пачок, других пачок та з'єднувачів упаковок за цим винаходом можуть мати виконаний на них друк, опуклий або увігнутий рельєф або інше оздоблення (наприклад, із застосуванням ярликів або наклейок) з логотипами виробника або бренду, товарні знаки, слогани або іншу інформацію та вказівки для споживача. Зрозуміло, що однакові або різні логотипи виробника або бренду, товарні знаки, слогани або інша інформація та вказівки для споживача можуть бути нанесені на зовнішню поверхню перших пачок, других пачок та з'єднувачів. З'єднувачі упаковок за цим винаходом можуть бути утворені з одного або більше придатних матеріалів, які охоплюють (але не обмежуються ними) картон, тонкий картон, пластик, метал (такий як, наприклад, алюміній), прозора або непрозора плівка (така як, наприклад, поліетиленова (ПЕ) або поліетилентерефталатна (ПЕТ) плівки) та шаруваті матеріали (такі як, наприклад, папір/алюміній, пластик/папір/алюміній або інші шаруваті матеріали), але не обмежені ними. 5 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 60 Упаковки за цим винаходом можуть включати в себе з'єднувачі, які мають один або більше отворів або вирізів, виконаних у них. У варіантах здійснення цього винаходу, яким віддається перевага, ці один або більше отворів або вирізів взаємодіють або поєднуються із зображеннями, виконаними на перших стінках перших пачок, других пачок або перших та других пачок упаковок, утворюючи нові зображення. Лише у вигляді прикладу цей винахід нижче буде описаний з посиланнями на прикладені фігури, на яких: на Фіг. 1a показана упаковка за першим варіантом здійснення цього винаходу, яка включає в себе дві з'єднані з можливістю повертання пачки пенального типу з висувною частиною,у певному положенні між згаданим початковим положенням та згаданим третім положенням; на Фіг. 1b показана упаковка, яка була зображена на Фіг. 1а, у певному положенні між згаданим початковим положенням та згаданим другим положенням; на Фіг. 2а показана внутрішня поверхня першої заготовки для утворення зовнішнього пенала та інтегрально-виконаного з'єднувача першої пачки пенального типу з висувною частиною упаковки, показаної на Фіг. 1а та Фіг. 1b; на Фіг. 2b показана внутрішня поверхня другої заготовки для утворення зовнішнього пенала та інтегрально-виконаного з'єднувача другої пачки пенального типу з висувною частиною упаковки, показаної на Фіг. 1а та Фіг. 1b; на Фіг. 3 показана внутрішня поверхня заготовки для утворення внутрішнього пенала першої пачки пенального типу з висувною частиною та внутрішнього пенала другої пачки пенального типу з висувною частиною упаковки, показаної на Фіг. 1а та Фіг. 1b; на Фіг. 4а показана внутрішня поверхня першої заготовки для утворення першої пачки пенального типу з висувною частиною упаковки за другим варіантом здійснення цього винаходу, яка включає в себе дві з'єднані з можливістю повертання пачки з відкидною кришкою; та на Фіг. 4b показана внутрішня поверхня другої заготовки для утворення другої пачки з відкидною кришкою упаковки за другим варіантом здійснення цього винаходу. На Фіг. 2а, Фіг. 2b, Фіг. 3, Фіг. 4а та Фіг. 4b показані заготовки для утворення упаковок або частин упаковок за варіантами здійснення цього винаходу. На усіх цих фігурах суцільні лінії застосовані для позначення ліній розрізу або зовнішніх контурів заготовок. Пунктирні лінії застосовані для позначення ліній, виконаних шляхом пресування або часткового підрізання матеріалу заготовок шляхом бігування, рифлення, видавлювання або еквівалентної операції, за якими заготовки згинають під час складання упаковок або частин упаковок, утворених із них, або які функціонують як лінія повертання. Штрих-пунктирні лінії застосовані для позначення ліній знеміцнення, які утворюють, наприклад, шляхом перфорування матеріалу заготовок, за якими заготовки можуть бути розірвані під час використання. Упаковка за першим варіантом здійснення цього винаходу, показаним на Фіг. 1а та Фіг. 1b, включає в себе дві з'єднані з можливістю повертання пачки пенального типу з висувною частиною, виконані у формі прямокутного паралелепіпеда. Упаковка включає в себе першу пачку 2, яка має зовнішній пенал 3 та внутрішню ковзну частину 4, розташовану усередині зовнішнього пенала 3, та другу пачку 5, яка має зовнішній пенал 6 та внутрішню ковзну частину 7, розташовану усередині зовнішнього пенала 6, які з'єднані в упаковці у подобі розсувної драбини. Видовжена заготовка 10 для виконання зовнішнього пенала 3 першої пачки 2 показана на Фіг. 2а. Заготовка 10 включає в себе ділянку 11, що відповідає задній стінці, ділянку 12, що відповідає лівій бічній стінці, ділянку 13, що відповідає передній стінці, та ділянку 14, що відповідає правій бічній стінці, які відокремлені одна від одної у поздовжньому напрямку заготовки 10 вертикальними лініями згину (пунктирними лініями на Фіг. 2а). Пара клапанів 15 задньої стінки з'єднані з верхньою та нижньою крайками ділянки 11, що відповідає задній стінці, вздовж горизонтальних ліній згину, а клапан 16 правої бічної стінки з'єднаний з бічною крайкою ділянки 11, що відповідає задній стінці, вздовж вертикальної лінії згину. Як показано на Фіг. 2а, заготовка 10 також включає в себе ділянку 17, що відповідає інтегрально-виконаному з'єднувачу, яка має першу та третю частини 18, з'єднані з ділянкою 14, що відповідає правій бічній стінці, вздовж вертикальних ліній згину, а також другу частину 19, розташовану між першою та третьою частинами 18, яка з'єднана з першою та третьою частинами 18 з можливістю відділення вздовж горизонтальних ліній перфораційних отворів (показаних штрихпунктирними лініями на Фіг. 2а). Клапан 20 лівої бічної стінки з'єднаний з другою частиною 19 ділянки 17, що відповідає інтегрально-виконаному з'єднувачу, вздовж вертикальної лінії згину. Видовжена заготовка 30 для утворення зовнішнього пенала 6 другої пачки 5 показана на Фіг. 2b. Заготовка 30 для утворення зовнішнього пенала 6 другої пачки 5 має конструкцію, дуже подібну до заготовки 10 для утворення зовнішнього пенала 3 першої пачки 2, та включає в себе 6 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 60 ділянку 31, що відповідає задній стінці, ділянку 34, що відповідає правій бічній стінці, ділянку 33, що відповідає передній стінці, та ділянку 32, що відповідає лівій бічній стінці, які відокремлені одна від одної у поздовжньому напрямку заготовки 30 вертикальними лініями згину. Пара клапанів 35 задньої стінки з'єднані з верхньою та нижньою крайками ділянки 31, що відповідає задній стінці, вздовж горизонтальних ліній згину, а клапан 40 лівої бічної стінки з'єднаний з бічною крайкою ділянки 31, що відповідає задній стінці, вздовж вертикальної лінії згину. Подібно до заготовки 10 для утворення зовнішнього пенала 3 першої пачки 2, заготовка 30 для утворення зовнішнього пенала 6 другої пачки 5 також включає в себе ділянку 37, що відповідає інтегрально-виконаному з'єднувачу, яка має першу та третю частини 38, а також другу частину 39, розташовану між першою та третьою частинами 38, яка з'єднана з першою та третьою частинами 38 з можливістю відділення вздовж горизонтальних ліній перфораційних отворів. Однак, як показано на Фіг. 2b, у заготовці 30 для утворення зовнішнього пенала 6 другої пачки 5 друга частина 39 ділянки 37, що відповідає інтегрально-виконаному з'єднувачу, з'єднана з ділянкою 32, що відповідає лівій бічній стінці, вздовж вертикальної лінії згину, а перша та третя частини 38 ділянки 37, що відповідає інтегрально-виконаному з'єднувачу, з'єднані з клапаном 36 правої бічної стінки вздовж вертикальних ліній згину. Для складання зовнішнього пенала 3 першої пачки 2 упаковки із заготовки 10, показаної на Фіг. 2а, клапани 15 задньої стінки згинають всередину на 180° навколо горизонтальних ліній згину. Клапан 16 правої бічної стінки, ділянку 11, що відповідає задній стінці, ділянку 12, що відповідає лівій бічній стінці, ділянку 13, що відповідає передній стінці, ділянку 14, що відповідає правій бічній стінці, ділянку 17, що відповідає інтегрально-виконаному з'єднувачу, та клапан 20 лівої бічної стінки згинають на 90° навколо вертикальних ліній згину, а зовнішню поверхню клапана 16 правої бічної стінки прикріплюють до внутрішньої поверхні ділянки 14, що відповідає правій бічній стінці. Внутрішню поверхню клапана 20 лівої бічної стінки прикріплюють до зовнішньої поверхні ділянки 12, що відповідає лівій бічній стінці, так, щоб у складеному зовнішньому пеналі 3 перша 18, друга 19 та третя 18 частини ділянки 17, що відповідає інтегрально-виконаному з'єднувачу, були накладені та розташовані поперек ділянки 11, що відповідає задній стінці. Для складання зовнішнього пенала 6 другої пачки 5 із заготовки 30, показаної на Фіг. 2b, клапани 35 задньої стінки згинають всередину на 180° навколо горизонтальних ліній згину. Клапан 40 лівої бічної стінки, ділянку 31, що відповідає задній стінці, ділянку 34, що відповідає правій бічній стінці, ділянку 33, що відповідає передній стінці, ділянку 32, що відповідає лівій бічній стінці, ділянку 37, що відповідає інтегрально-виконаному з'єднувачу, та клапан 36 правої бічної стінки згинають на 90° навколо вертикальних ліній згину, а зовнішню поверхню клапана 40 лівої бічної стінки приклеюють до внутрішньої поверхні ділянки 32, що відповідає лівій бічній стінці. Внутрішню поверхню клапана 36 правої бічної стінки прикріплюють до зовнішньої поверхні ділянки 34, що відповідає правій бічній стінці, так, щоб у складеному зовнішньому пеналі 6 перша 38, друга 39 та третя 38 частини ділянки 37, що відповідає інтегральновиконаному з'єднувачу, були накладені та розташовані поперек ділянки 31, що відповідає задній стінці. За бажанням складені всередину клапани 15, 35 задньої стінки можуть бути прикріплені до внутрішньої поверхні ділянок 11, 31, які відповідають задній стінці, заготовок 10, 30 під час складання зовнішніх пеналів 3, 6 першої пачки 2 та другої пачки 5. Для з'єднування складеного зовнішнього пенала 3 першої пачки 2 та складеного зовнішнього пенала 6 другої пачки 5 зовнішні поверхні першої частини 18, другої частини 19 та третьої частини 18 інтегрально-виконаного з'єднувача 17 першої пачки 2 прикріплюють до зовнішніх поверхонь відповідно першої частини 38, другої частини 39 та третьої частини 38 інтегрально-виконаного з'єднувача 37 другої пачки 5. За варіантом, якому віддається перевага, внутрішні ковзні частини 4, 7 першої пачки 2 та другої пачки 5 заповнюють пакунками курильних виробів та розташовують усередині складених зовнішніх пеналів 3, 6 перед тим, як ці зовнішні пенали 3, 6 першої пачки 2 та другої пачки 5 з'єднують одна з одною. Пакунки курильних виробів у внутрішніх ковзних частинах 4, 7 першої пачки 2 та другої пачки 5 переважно поліпшують стійкість упаковки. У згаданому початковому з'єднаному положенні (не показане) задня стінка 11 зовнішнього пенала першої пачки 2 є паралельною задній стінці 31 зовнішнього пенала 6 другої пачки 5 та розташованою навпроти неї. З'єднані зовнішні пенали 3, 6 першої пачки 2 та другої пачки 5 можуть повертатися один відносно одного навколо поздовжніх крайок задніх стінок 11, 31 зовнішніх пеналів 3, 6 від їхнього згаданого початкового з'єднаного положення до положень, показаних на Фіг. 1а та Фіг. 1b. Як показано на Фіг. 1, повертання зовнішніх пеналів 3, 6 першої пачки 2 та другої пачки 5 один відносно одного відділяє прикріплені другі частини 19, 39 7 UA 99302 C2 5 10 15 20 25 30 35 40 45 50 55 60 інтегрально-виконаних з'єднувачів 17, 37 від прикріплених до них перших частин 18, 38 та прикріплених до них третіх частин 18, 38 інтегрально-виконаних з'єднувачів 17, 37 вздовж ліній перфораційних отворів. На Фіг. 3 показана заготовка 42 для утворення внутрішніх пеналів 4, 7 першої пачки 2 пенального типу з висувною частиною та другої пачки 5 пенального типу з висувною частиною упаковки за першим варіантом здійснення цього винаходу, показаним на Фіг. 1а та Фіг. 1b. Як показано на Фіг. 3, клапан 44 вирізаний у нижній частини більшої стінки внутрішньої ковзної частини 4, 7. Клапан 42 з'єднаний з більшою стінкою внутрішньої ковзної частини 4, 7 вздовж горизонтальної лінії згину. Під час складання внутрішньої ковзної частини клапан 42 згинають назовні на 180° навколо горизонтальної лінії згину. Під час використання, коли внутрішні ковзні частини 4, 7 ковзають вгору усередині зовнішніх пеналів 3, 6, передня поверхня складеного назовні клапана 42, яка простягається з більшої стінки внутрішньої ковзної частини 4, 7 зачіплює відповідну розташовану навпроти неї поверхню клапана 16, 36 задньої стінки, який простягається всередину від верхньої крайки задньої стінки 11, 31 відповідного зовнішнього пенала 3, 6. Зачеплення клапана 16, 36 задньої стінки зовнішнього пенала 3, 6 клапаном 42 внутрішньої ковзної частини 4, 7 переважно перешкоджає дальшому пересуванню вгору внутрішньої ковзної частини 4, 7 усередині зовнішнього пенала 3, 6 і таким чином перешкоджає видаленню внутрішньої ковзної частини 4, 7 з верхнього кінця зовнішнього пенала 3, 6. На Фіг. 4а та Фіг. 4b показані внутрішні поверхні двох заготовок для утворення упаковки за другим варіантом здійснення цього винаходу (не показана), яка включає в себе першу пачку з відкидною кришкою та другу пачку з відкидною кришкою, з'єднані у подобі розсувної драбини. Останні цифри позицій для ділянок заготовок 50, 70 для утворення першої пачки з відкидною кришкою та другої пачки з відкидною кришкою упаковки за другим варіантом здійснення цього винаходу, показаним на Фіг. 4а та Фіг. 4b, є такими самими, що й останні цифри позицій для відповідних ділянок заготовок 10, 30 для утворення зовнішнього пенала 3 відповідно першої пачки 2 пенального типу з висувною частиною та зовнішнього пенала 6 другої пачки 5 пенального типу з висувною частиною за першим варіантом здійснення цього винаходу, показаним на Фіг. 2а та Фіг. 2b. Перша пачка з відкидною кришкою та друга пачка з відкидною кришкою упаковки за другим варіантом здійснення цього винаходу з'єднані у спосіб, подібний способу з'єднання зовнішнього пеналу 3 першої пачки 2 пенального типу з висувною частиною та зовнішнього пеналу 6 другої пачки 5 пенального типу з висувною частиною упаковки за першим варіантом здійснення цього винаходу, показаним на Фіг. 1а та Фіг. 1b. Однак на відміну від заготовок 10, 30, показаних на Фіг. 2а та Фіг. 2b, другі частини 59, 79 ділянок 57, 77, які відповідають інтегрально-виконаному з'єднувачу, заготовок 50, 70, показаних на Фіг. 4а та Фіг. 4b, не мають з'єднання з першими частинами 58, 78 та третіми частинами 58, 78 ділянок 57, 77, які відповідають інтегральновиконаному з'єднувачу, з можливістю відділення вздовж горизонтальних ліній перфораційних отворів. Замість цього другі частини 59, 79 ділянок 57, 77, які відповідають інтегральновиконаному з'єднувачу, заготовок 50, 70 відділені лініями розрізу від перших частин 58, 78 та третіх частин 58, 78 ділянок 57, 77, які відповідають інтегрально-виконаному з'єднувачу. Як показано на Фіг. 4а, перша та третя частини 58 ділянки 57, що відповідає інтегральновиконаному з'єднувачу, заготовки 50 для утворення першої пачки з відкидною кришкою упаковки за другим варіантом здійснення цього винаходу з'єднані з ділянкою 54, що відповідає правій бічній стінці, вздовж вертикальних ліній згину та з'єднані з можливістю відділення з клапаном 60 лівої бічної стінки вздовж вертикальних ліній перфораційних отворів, а друга частина 59 ділянки 57, що відповідає інтегрально-виконаному з'єднувачу, заготовки 50 з'єднана з клапаном 60 лівої бічної стінки вздовж вертикальної лінії згину та з можливістю відділення з'єднана з ділянкою 54, що відповідає правій бічній стінці, вздовж вертикальної лінії перфораційних отворів. Під час складання першої пачки з відкидною кришкою із заготовки 50, показаної на Фіг. 4а, внутрішню поверхню клапана 60 лівої бічної стінки прикріплюють до зовнішньої поверхні ділянки 52, що відповідає лівій бічній стінці, так, щоб у складеній пачці з відкидною кришкою перша 58, друга 59 та третя 58 частини ділянки 57, що відповідає інтегрально-виконаному з'єднувачу, були накладені та розташовані поперек задньої стінки 51 коробки пачки з відкидною кришкою. Як показано на Фіг. 4b, друга частина 79 ділянки 77, що відповідає інтегрально-виконаному з'єднувачу, заготовки 70 для утворення другої пачки упаковки з відкидною кришкою за другим варіантом здійснення цього винаходу з'єднана з ділянкою 72, що відповідає лівій бічній стінці, вздовж вертикальної лінії згину та з можливістю відділення з'єднана з клапаном 76 правої бічної стінки вздовж вертикальної лінії перфораційних отворів, а перша та третя частини 78 ділянки 77, що відповідає інтегрально-виконаному з'єднувачу, заготовки 70 з'єднані з клапаном 76 правої бічної стінки вздовж вертикальних ліній згину та з можливістю відділення з'єднані з 8 UA 99302 C2 5 10 15 20 25 ділянкою 72, що відповідає лівій бічній стінці, вздовж вертикальних ліній перфораційних отворів. Під час складання другої пачки з відкидною кришкою із заготовки 70, показаної на Фіг. 4b, внутрішню поверхню клапана 76 правої бічної стінки прикріплюють до зовнішньої поверхні ділянки 74, що відповідає правій бічній стінці, так, щоб у складеній пачці з відкидною кришкою перша 78, друга 79 та третя 78 частини ділянки 77, що відповідає інтегрально-виконаному з'єднувачу, були накладені та розташовані поперек задньої стінки 71 коробки пачки з відкидною кришкою. Для з'єднування першої пачки з відкидною кришкою та другої пачки з відкидною кришкою зовнішні поверхні першої частини 58, другої частини 59 та третьої частини 58 інтегральновиконаного з'єднувача 57 першої пачки з відкидною кришкою прикріплюють до зовнішніх поверхонь відповідно першої частини 78, другої частини 79 та третьої частини 78 інтегральновиконаного з'єднувача 77 другої пачки з відкидною кришкою, як описано вище. У згаданому початковому з'єднаному положенні (не показане) задня стінка першої пачки з відкидною кришкою є паралельною задній стінці другої пачки з відкидною кришкою та розташованою навпроти неї. З'єднані пачки з відкидною кришкою можуть повертатися одна відносно одної навколо поздовжніх крайок своїх задніх стінок між їхнім згаданим початковим з'єднаним положенням та другим положенням і третім положенням, у яких задні стінки пачок з відкидною кришкою розташовані по суті в одній площині. Повертання з'єднаних пачок з відкидною кришкою одна відносно одної від згаданого початкового положення до згаданого другого положення або згаданого третього положення відділяє першу та третю частини 58 інтегрально-виконаного з'єднувача 57 першої пачки з відкидною кришкою від її клапана 60 лівої бічної стінки та відділяє другу частину 59 пластини інтегрально-виконаного з'єднувача 57 першої пачки з відкидною кришкою від ділянки 54, що відповідає правій бічній стінці, вздовж ліній перфораційних отворів. Повертання з'єднаних пачок з відкидною кришкою одна відносно одної від згаданого початкового положення до згаданого другого положення або згаданого третього положення також відділяє другу частину 79 інтегрально-виконаного з'єднувача 77 другої пачки з відкидною кришкою від її клапана 76 правої бічної стінки та відділяє першу та третю частини 78 інтегрально-виконаного з'єднувача 77 другої пачки з відкидною кришкою від ділянки 72, що відповідає лівій бічній стінці, вздовж ліній перфораційних отворів. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Упаковка курильних виробів, яка включає в себе щонайменше дві з'єднані з можливістю повертання пачки (2, 5), кожна з яких призначена для вміщення окремого пакунка курильних виробів, причому в початковому положенні упаковка включає в себе: першу пачку (2), яка має першу стінку (11, 51) з розташованими одна навпроти одної першою і другою крайками та інтегрально-виконаний з'єднувач (17, 57), який простягається поперек першої стінки (11, 51), причому інтегрально-виконаний з'єднувач (17, 57) включає в себе першу частину (18, 58), яка може повертатися навколо першої крайки першої стінки (11, 51), та другу частину (19, 59), яка може повертатися навколо другої крайки першої стінки (11, 51); та другу пачку (5), яка має першу стінку (31, 71) з розташованими одна навпроти одної першою і другою крайками та інтегрально-виконаний з'єднувач (37, 77), який простягається поперек першої стінки (31, 71), причому згаданий інтегрально-виконаний з'єднувач (37, 77) включає в себе першу частину (38, 78), яка може повертатися навколо другої крайки першої стінки (31, 71), та другу частину (39, 79), яка може повертатися навколо першої крайки першої стінки (11, 51), причому: перша частина (18, 58) інтегрально-виконаного з'єднувача (17, 57) першої пачки (2) прикріплена до першої частини (38, 78) інтегрально-виконаного з'єднувача (37, 77) другої пачки, а друга частина (19, 59) інтегрально-виконаного з'єднувача (17, 57) першої пачки прикріплена до другої частини (39,79) інтегрально-виконаного з'єднувача (37, 77) другої пачки, так що перші крайки перших стінок (11, 51, 31, 71) першої (2) та другої (5) пачок прилягають одна до одної, другі крайки перших стінок (11, 51, 31, 71) першої (2) та другої (5) пачок прилягають одна до одної і перші стінки (11, 51, 31, 71) першої (2) та другої (5) пачок паралельні і розташовані одна навпроти одної, перша (2) та друга (5) пачки можуть повертатися одна відносно одної навколо перших крайок перших стінок (11, 51) першої (2) та другої (5) пачок між згаданим початковим положенням та певним другим положенням, в якому перші крайки перших стінок (11, 51) першої (2) та другої (5) пачок прилягають одна до одної, другі крайки перших стінок (11, 51) першої (2) та другої (5) пачок рознесені на певну відстань і перші стінки (11, 51) першої (2) та другої (5) пачок розташовані по суті в одній площині, та 9 UA 99302 C2 5 10 15 20 25 30 35 40 перша (2) та друга (5) пачки можуть повертатися одна відносно одної навколо других крайок перших стінок (11, 51) першої (2) та другої (5) пачок між згаданим початковим положенням та певним другим положенням, в якому другі крайки перших стінок (11, 51) першої (2) та другої (5) пачок прилягають одна до одної, перші крайки перших стінок (11, 51) першої (2) та другої (5) пачок рознесені на певну відстань і перші стінки (11, 51) першої (2) та другої (5) пачок розташовані по суті в одній площині. 2. Упаковка за п. 1, яка відрізняється тим, що друга частина (19) інтегрально-виконаного з'єднувача (17) першої пачки (2) з'єднана з можливістю відділення з першою частиною (18) інтегрально-виконаного з'єднувача (17) першої пачки (2), а друга частина (39) інтегральновиконаного з'єднувача (37) другої пачки (5) з'єднана з можливістю відділення з першою частиною (38) інтегрально-виконаного з'єднувача (37) другої пачки (5). 3. Упаковка за одним з пп. 1 або 2, яка відрізняється тим, що інтегрально-виконаний з'єднувач (17, 57) першої пачки (2) додатково включає в себе третю частину (18, 58), яка може повертатися навколо першої крайки першої стінки (11, 51) першої пачки (2); та інтегрально-виконаний з'єднувач (37, 77) другої пачки (5) додатково включає в себе третю частину (38, 78), яка може повертатися навколо другої крайки першої стінки (31, 71) другої пачки, та третя частина (18, 58) інтегрально-виконаного з'єднувача (17, 57) першої пачки (2) прикріплена до третьої частини (38, 78) інтегрально-виконаного з'єднувача (37, 77) другої пачки (5). 4. Упаковка за п. 3, яка відрізняється тим, що третя частина (18) інтегрально-виконаного з'єднувача (17) першої пачки (2) з'єднана з можливістю відділення з другою частиною (38) інтегрально-виконаного з'єднувача (17) першої пачки (2), а третя частина (38) інтегральновиконаного з'єднувача (37) другої пачки (5) з'єднана з можливістю відділення з другою частиною (39) інтегрально-виконаного з'єднувача (37) другої пачки (5). 5. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що перша пачка (2) та друга пачка (5) являють собою пачку пенального типу з висувною частиною. 6. Упаковка за будь-яким із попередніх пунктів, яка відрізняється тим, що перша пачка та друга пачка являють собою пачку з відкидною кришкою. 7. Упаковка за п. 6, яка відрізняється тим, що перша пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек першої стінки (51) першої пачки, а друга пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек першої стінки (71) другої пачки. 8. Упаковка за п. 6, яка відрізняється тим, що перша пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек другої стінки першої пачки, що є паралельною першій стінці першої пачки та розташованою навпроти неї, а друга пачка має відкидну кришку, виконану з можливістю повертання навколо лінії повертання, яка простягається поперек другої стінки другої пачки, що є паралельною першій стінці другої пачки та розташованою навпроти неї. 9. Упаковка за будь-яким із попередніх пунктів, у якій перша пачка та друга пачка мають різнірозміри. 10 UA 99302 C2 11 UA 99302 C2 12 UA 99302 C2 13 UA 99302 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
