Пристрій для автентифікації захисного мічення

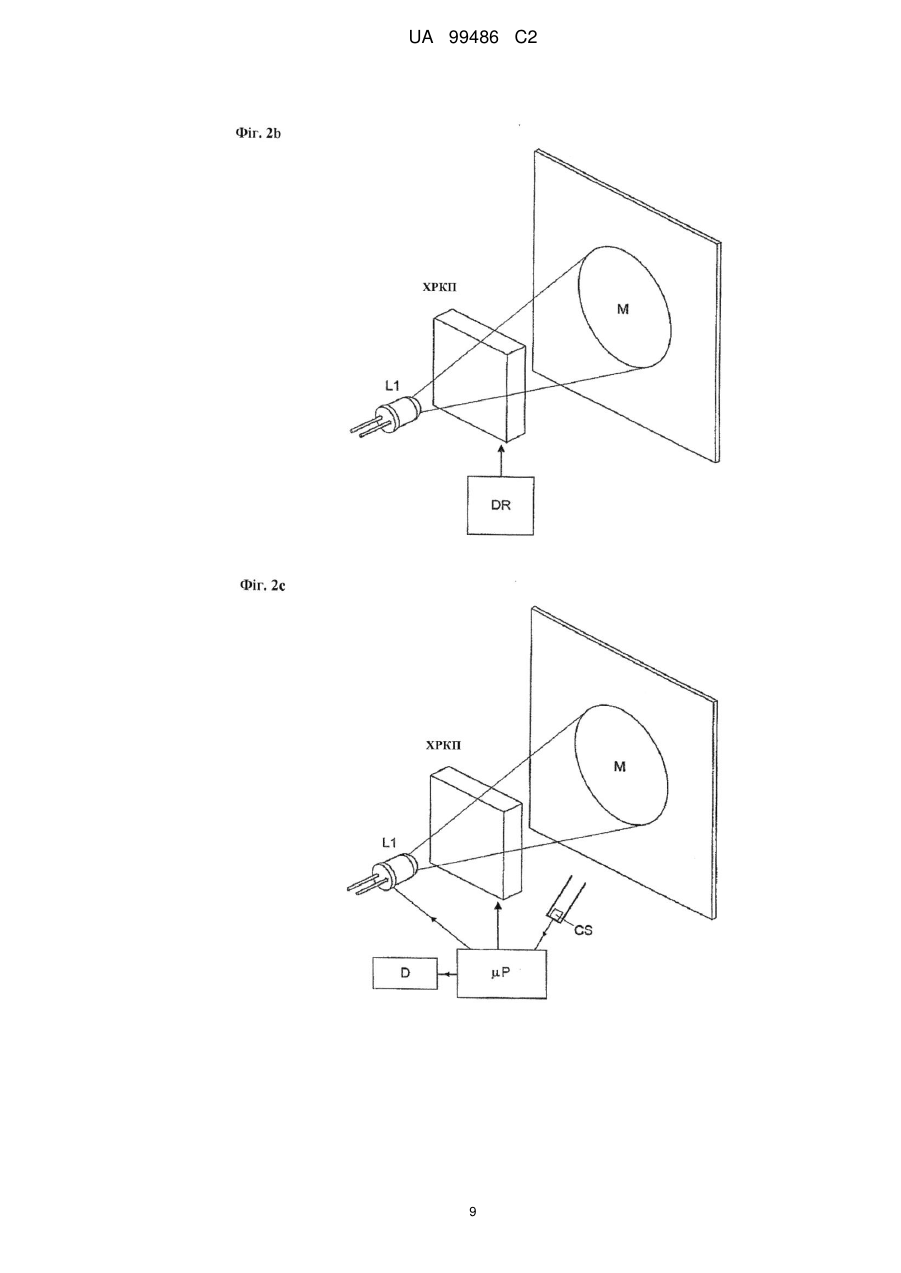

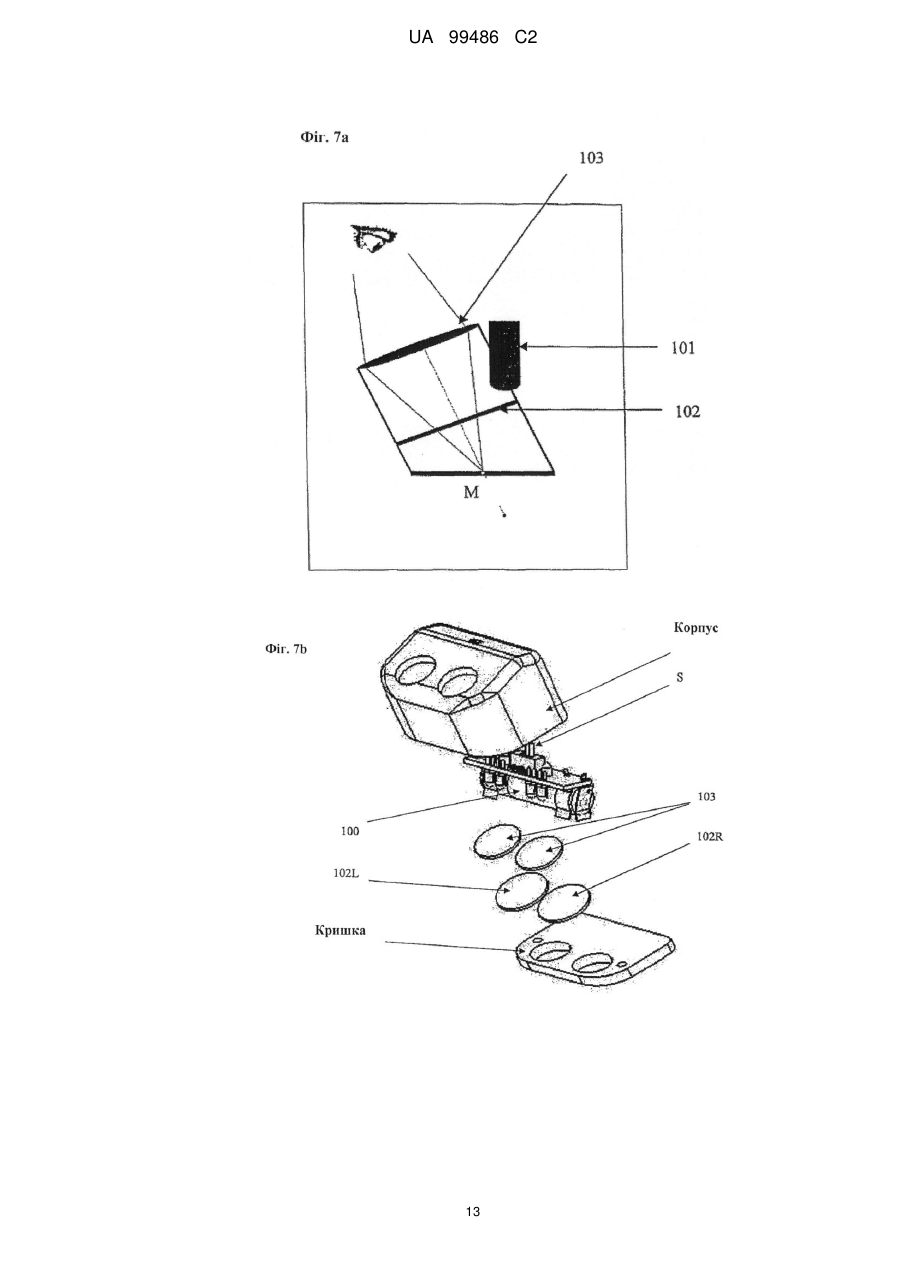

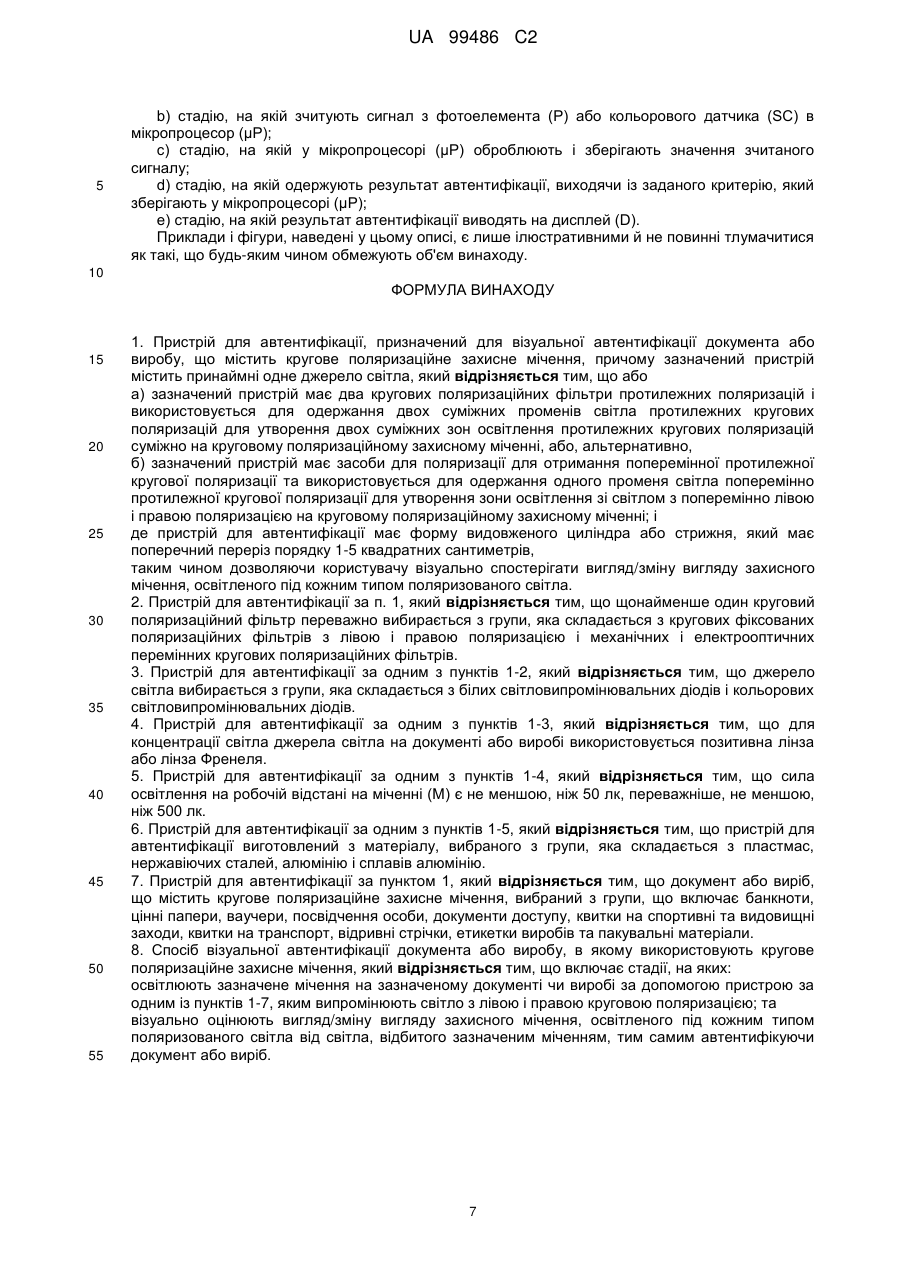

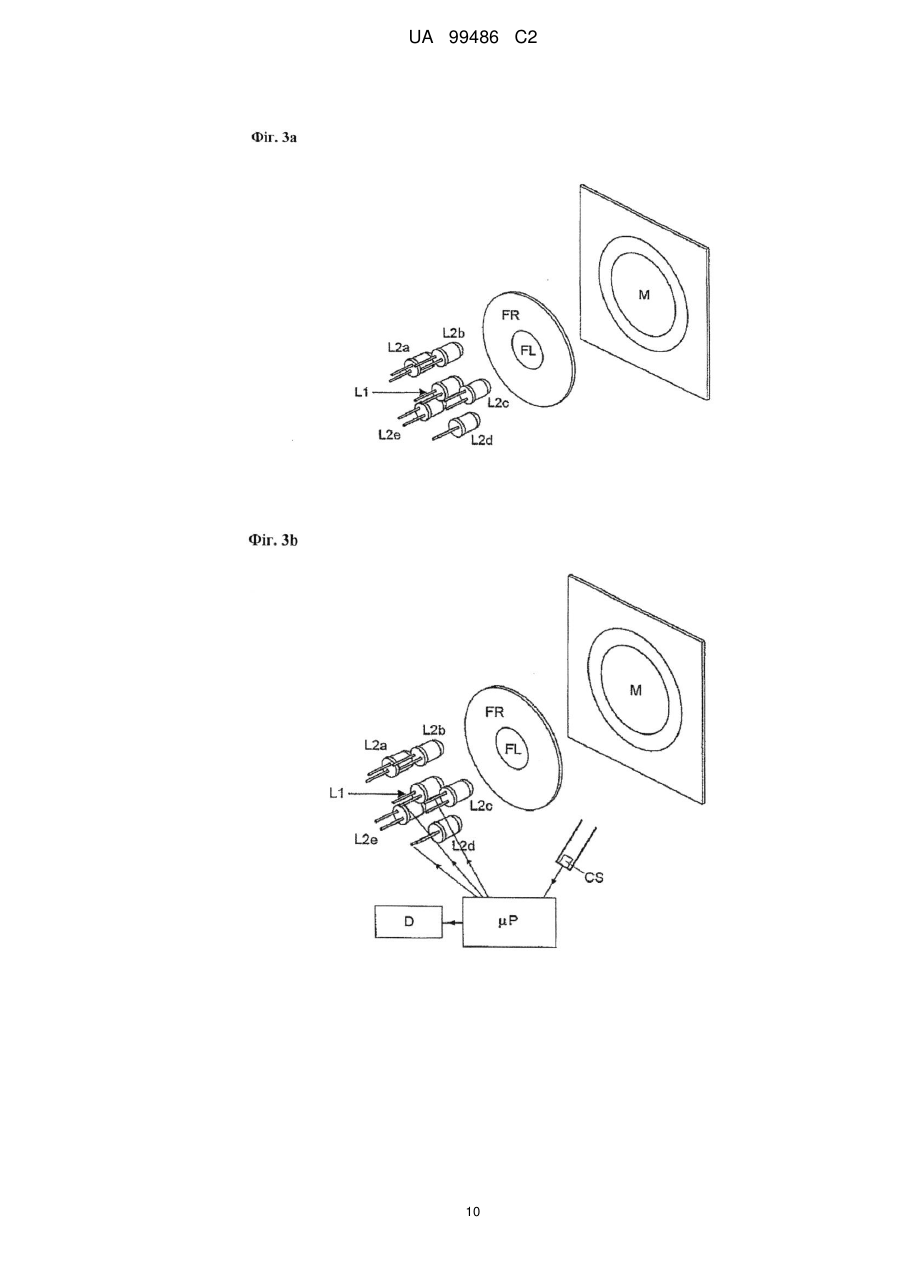

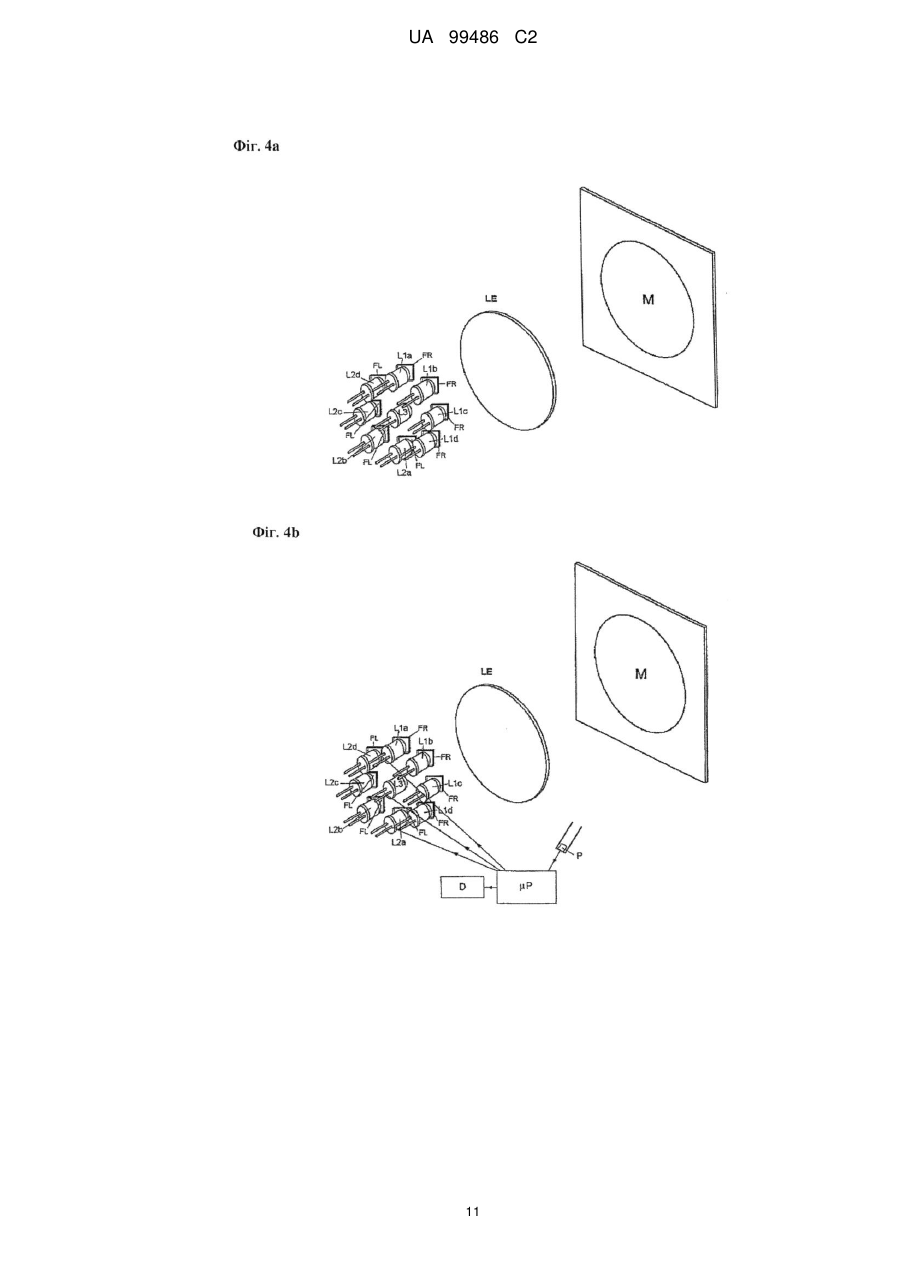

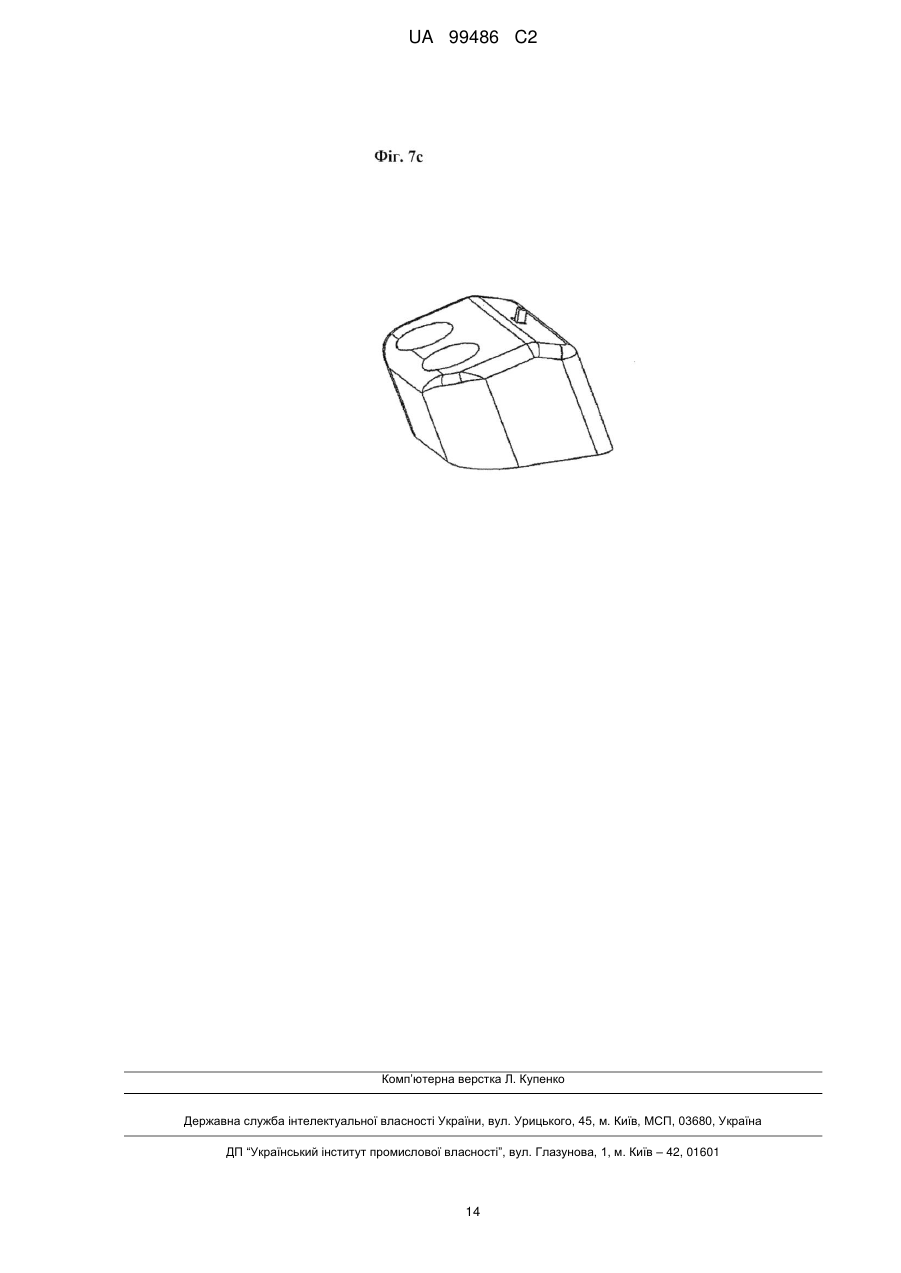

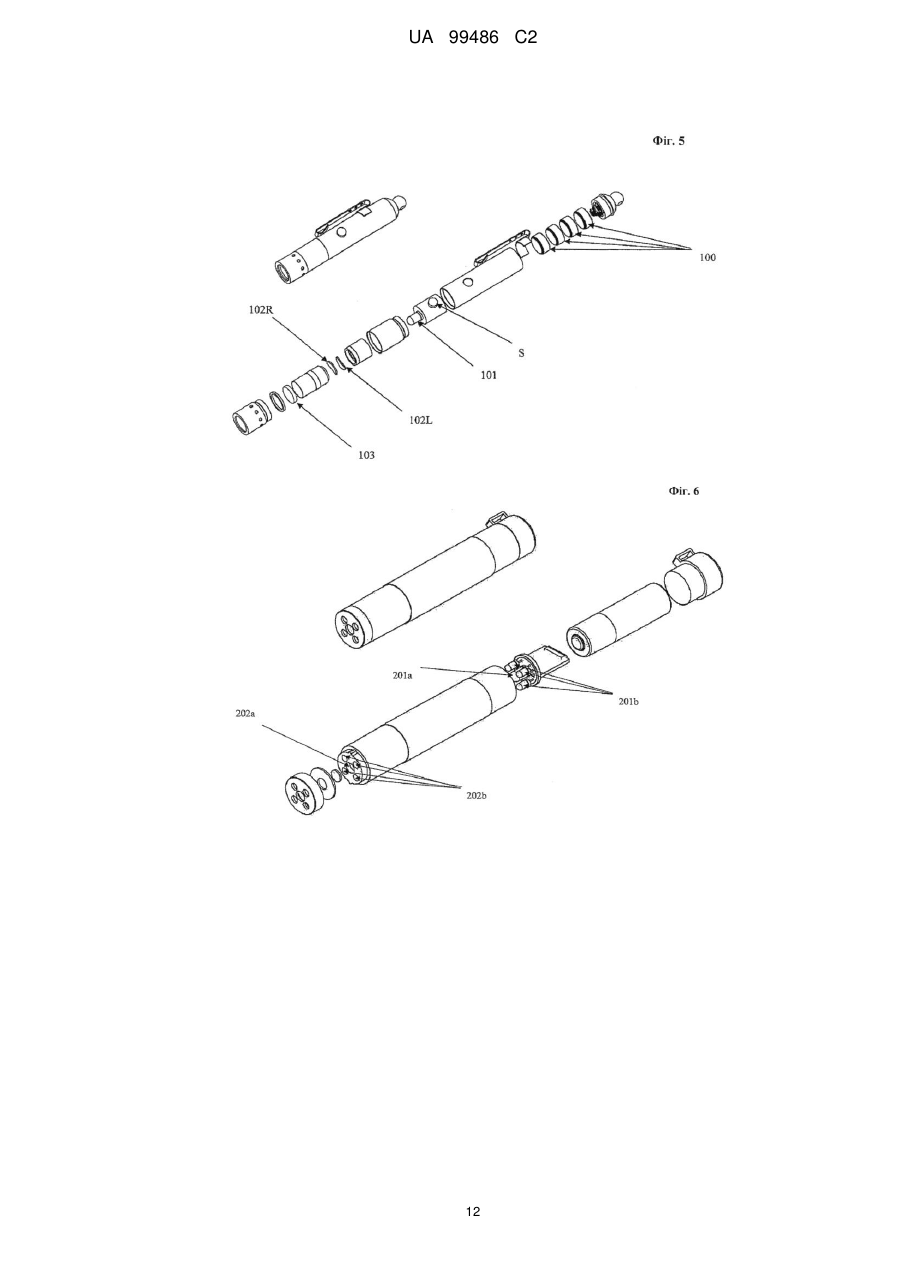

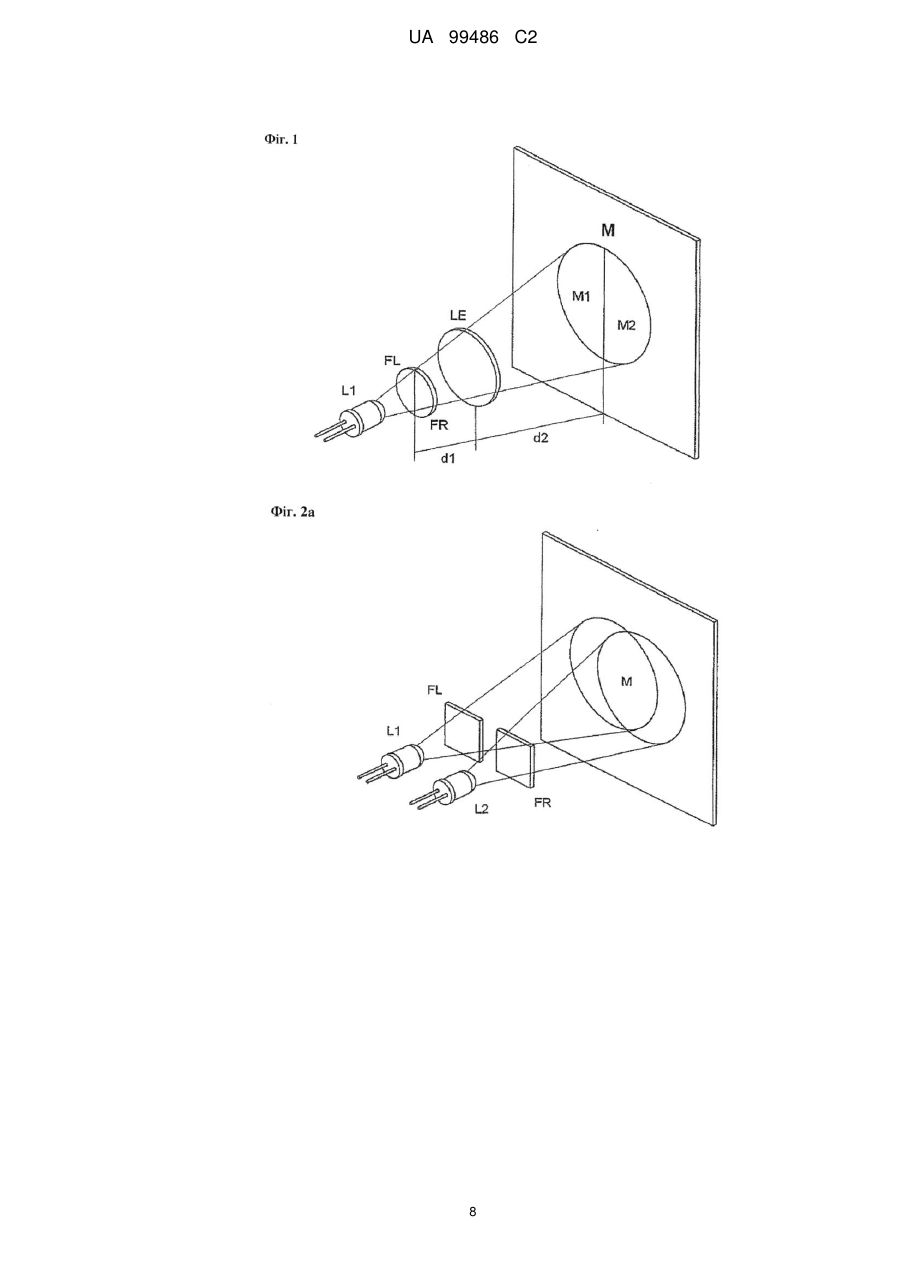

Реферат: Пропонується пристрій для автентифікації, призначений для візуальної автентифікації документа або виробу, що містить кругове поляризаційне захисне мічення, причому зазначений пристрій містить джерело світла і поляризаційні фільтри для одночасного або поперемінного освітлення зазначеного мічення на зазначеному документі світлом з лівою і правою круговою поляризацією. Пропонуються відповідні способи візуальної і автоматичної автентифікації мічення. UA 99486 C2 (12) UA 99486 C2 UA 99486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до галузі автентифікації документа або виробу. Зокрема, він відноситься до пристрою для візуальної автентифікації присутності на зазначеному документі або виробі кругового поляризаційного захисного мічення. Цей пристрій оснований на спеціальному джерелі світла, що містить кругові поляризаційні фільтри. У галузі засвідчення або контролю справжності важливих документів часто потрібна автентифікація. Автентифікація - це встановлення або підтвердження належності чогось або когось до певного класу за допомогою визначеної ознаки (захисного елемента, мічення), яка свідчить про зазначену належність. Пропонується пристрій для автентифікації, використовуваний для автентифікації документа або виробу, який несе кругове поляризаційне захисне мічення, яке може бути друкованим або нанесеним з використанням фарби або складу покриття, що містять частки кругової поляризації, або несе на собі ламінат або плівку (фольгу), яка має властивості кругової поляризації. По усьому тексту цього опису термін "пристрій для автентифікації" означає пристрій, який використовується для автентифікації документа або виробу, що містить кругове поляризаційне захисне мічення. Відповідно до винаходу, властивості кругової поляризації переважно втілені за допомогою холестеричного рідиннокристалічного полімеру (ХРКП). Цей полімер вибірково відбиває одну з обох складових кругово-поляризованого світла; це означає, що у заданому діапазоні довжин хвиль, світло, яке має визначений стан кругової поляризації (лівої або правої залежно від полімеру), здебільшого відбивається. Холестеричні рідиннокристалічні матеріали характеризуються внутрішньою спіральною супрамолекулярною структурою, яка спричиняє періодичну модуляцію показника заломлення, причому ця періодичність порівняна до довжини хвиль видимого світла. Як наслідок, ці матеріали діють як дифракційні решітки і відбивають світло з конкретними довжинами хвиль, яке оку здається кольоровим. Напрямок спіралі структури (правий або лівий) спричиняє відбивання здебільшого світла одного стану кругової поляризації (див. J.L. Fergason, "Cholesteric Structure-I Optical Properties", у "Molecular Crystals", Vol 1, pp 293-307 (1966)). Холестеричні рідиннокристалічні матеріали запропоновані як забарвлюючі засоби у патенті US 3 766 061. Для того щоб досягти кольорових властивостей, стійких у часі й незалежних від температури, переважно "заморожувати" холестеричну спіральну структуру шляхом хімічного зшиття, тобто, полімеризацією рідиннокристалічного матеріалу у потрібному стані, одержуючи таким чином холестеричний рідиннокристалічний полімер (ХРКП). Фотополімеризовані холестеричні рідиннокристалічні матеріали описані в патенті GB2166755A. Пігменти, виготовлені з холестеричного рідиннокристалічного полімеру, описані у документі EP 0 601 483 Al; ці пігменти можна використовувати у складах покриття і як захисне мічення. До цих покрить і захисних мічень особливо відносяться заявки WO 94/22976 Al і WO 95/08786 Al. Додаткові документи, релевантні у цьому контексті, - DE 44 18 490 Al, EP 0 685 749 Al, WO 97/30136 Al, US 6 597 426, EP 0 887 398 Al, US 6 570 648, WO 00/47694 Al, DE 199 22 158 Al, US 6 641 874, WO 2005/105473 Al і WO 2006/063926 Al. Пристрій для автентифікації, призначений для машинного виявлення захисних мічень, які містить холестеричний рідиннокристалічний матеріал, описаний у документі DE 102 11 310 Al. Відповідно до цього документа, мічення освітлюється за допомогою одного або кількох джерел світла з обмеженим спектром, наприклад, "кольорові" світловипромінювальні діоди, і світло, відбите міченням, перевіряється детекторним блоком на присутність кругової поляризації. Однак цей пристрій не має можливості для візуальної автентифікації холестеричних рідиннокристалічних мічень. Відповідно до відомого рівня техніки, візуальна автентифікація кругового поляризаційного захисного мічення на документі або виробі здійснюється при "оточуючому світлі" за допомогою кругових поляризаційних фільтрів з лівою і правою поляризацією з порівнянням відповідних аспектів мічень, видимих через круговий поляризаційний фільтр з лівою і правою поляризацією відповідно. Цей спосіб дає задовільні результати лише за умови високої спектральної якості освітлювального світла. Крім того, у багатьох випадках рівень оточуючого світла є низький (менш ніж 50 люкс, наприклад, вночі просто неба, під час нічних перевірок особи тощо), що не сприяє операції автентифікації. Пропонується пристрій для автентифікації, призначений для легкої візуальної автентифікації документа або виробу, що містить кругове поляризаційне захисне мічення. В одному важливому аспекті цього винаходу пристрій для автентифікації містить спеціальне джерело світла, яке може випромінювати світло з лівою і правою круговою поляризацією. Це джерело світла характеризується тим, що випромінює два променя світла, які мають 1 UA 99486 C2 5 10 15 20 25 30 35 40 45 50 55 60 протилежні напрямки обертання кругової поляризації (тобто, промінь з лівою круговою поляризацією та промінь з правою круговою поляризацією) і які розділені як у просторі, так й у часі. Пристрій для автентифікації для візуальної автентифікації документа або виробу, що містить кругове поляризаційне захисне мічення, містить, таким чином, принаймні одне джерело світла і принаймні один круговий поляризаційний фільтр, переважно вибраний з групи, яка складається з кругових фіксованих поляризаційних фільтрів з лівою і правою поляризацією і механічних й електрооптичних перемінних кругових поляризаційних фільтрів, який характеризується тим, що зазначений пристрій випромінює світло з лівою і правою круговою поляризацією для освітлення зазначеного мічення на зазначеному документі. У першому варіанті здійснення два безперервних, переважно, суміжних промені світла з протилежною круговою поляризацією, які мають однакову силу, одночасно освітлюють зони документа або виробу, що містить кругове поляризаційне мічення. В одному переважному різновиді цього варіанту здійснення зазначені зони документа є суміжними, щоб полегшити порівняння вигляду мічення під обома типами поляризованого світла. У контексті цього опису вираз "освітлені зони документа" відноситься до зон, які фактично освітлюються променями світла, а не до зон з характерними властивостями, які попередньо існують на документі. У другому варіанті здійснення один промінь світла з поперемінно протилежною круговою поляризацією, який має приблизно постійну силу, спрямовується на зону документа або виробу, що містить кругове поляризаційне мічення. В обох випадках візуальний вигляд кругового поляризаційного мічення змінюється як функція напрямку поляризації падаючого світла. Таким чином, документ або виріб можна автентифікувати шляхом пропускання променя світла пристрою для автентифікації по міченню, відповідно змінюючи напрямок поляризації променя світла і візуально спостерігаючи вигляд / зміну вигляду мічення під кожним типом поляризованого світла, якщо необхідно порівнюючи його/її з виглядом / зміною вигляду сертифікованого автентичного мічення за таких самих умов. Більш кількісну оцінку поляризованого світла, відбитого міченням, можна також виконати за допомогою відповідного фотоелектричного детектора (наприклад, фотодіода) з оптичною допомогою додаткових оптичних елементів (лінз, фільтрів тощо) й відповідної автоматизованої обробки виміряного сигналу детектора пристроєм для обробки. Пропонований пристрій для автентифікації містить спеціальне джерело світла, яке випромінює світло з круговою поляризацією. Пристрій містить принаймні один круговий поляризаційний фільтр і може, зокрема, представляти собою модифіковане світлове перо, модифікований ручний електричний ліхтарик або спеціально розроблений пристрій-валідатор автентичності, щоб забезпечити портативне застосування. Один важливий аспект цього винаходу полягає у використанні у якості джерела світла світловипромінювального діода (світлодіода). Білі й "кольорові" світлодіоди на разі пропонуються низкою постачальників (Philips, Nichia тощо) як високоефективні джерела світла для портативних застосувань. Білі світлодіоди випромінюють світло в усій видимій області спектра (тобто, 400-700нм). "Кольорові" світлодіоди випромінюють світло у конкретному, вузькому діапазоні довжин хвиль – величиною приблизно 50 нм – в ультрафіолетовій, видимій або інфрачервоній областях спектра. Ефективність світлодіодів може досягати 150 лм/Ватт електричної енергії, тобто, більш ніж у 10 разів вище за ефективність лампи розжарювання. Це призводить до збільшеної у 10 разів автономності у порівнянні до електричної лампочки, що є суттєвою перевагою для портативного застосування, де потрібна автономність. Типові робочі умови для білих світлодіодів у ручних електричних ліхтариках і переносних ліхтарях коливаються від 20 мА при 3,2-3,6 В (для світловіддачі 25-30 кд) до 1А (для світловіддачі вище 100 лм). Таким чином, вибір світлодіода у цьому винаході дозволяє одержати важливу перевагу над відомим рівнем техніки, оскільки (1) джерело світла і, відтак, умови освітлення мічення, точно визначені і залишаються однаковими для усіх автентифікацій, проведених пристроєм, і (2) автономність пристрою для автентифікації при безперервному використанні може бути до одного тижня у порівнянні до менш ніж одного дня для лампи розжарювання, в якій використовується набір класичних промислових елементів живлення AAA. У першому варіанті здійснення пристрою для автентифікації (фіг. 1) розділений круговий поляризаційний фільтр з лівою / правою поляризацією (FL, FR), який складається з двох півкруглих пластин фільтра і розміщений перед одним джерелом білого світла L1, використовується для одержання двох суміжних променів світла протилежної кругової поляризації, які одночасно освітлюють суміжні зони (M1, M2) мічення (M). Факультативно, 2 UA 99486 C2 5 10 15 20 25 30 35 40 45 50 55 частиною пристрою для автентифікації може бути позитивна (збиральна) лінза або лінза Френеля (східчаста лінза) (LE). Ця лінза встановлюється між поляризаційними фільтрами й міченням на відстанях d1, d2 відповідно від фільтрів і мічення, так, щоб створити зображення фільтрів у площині мічення. Таким чином одержуються дві точно розділені, суміжні зони протилежно поляризованого освітлення на міченні. Фільтри розміщені повністю всередині пристрою для автентифікації, який містить L1, FL/FR і LE всередині одного корпусу. У другому варіанті здійснення пристрою для автентифікації (фіг. 2a) два джерела білого світла (L1, L2), які мають поляризаційні фільтри з лівою (FL) і правою (FR) поляризацією відповідно, вмикаються і вимикаються поперемінно, освітлюючи мічення (M) світлом з поперемінною лівою і правою круговою поляризацією. Поперемінна кругова поляризація світла, як відомо фахівцям у цій галузі, може досягатися й іншими шляхами, один з яких є механічна зміна або фільтрів з напрямком обертання, або напрямку обертання фільтрів. Останнє можна виконати, наприклад, обертовим компонентом поляризаційного фільтра, тобто, обертовою пластиною лямбда/4, перед нерухомим лінійним поляризаційним фільтром або обертовим лінійним поляризаційним фільтром за нерухомою пластиною лямбда/4. Механічна зміна поляризації уможливлює використання одного джерела світла, яке дає такі самі, добре визначені характеристики для обох освітлень – з лівою і правою круговою поляризацією. Це особливо стосується випадку обертового компонента фільтра. В одній модифікації другого варіанту (фіг. 2b) замість пари поляризаційних фільтрів з лівою і правою круговою поляризацією використовується один електронно-оптичний круговий поляризатор (ЕОКП), описаний у документі DE 102 11 310, у сполученні з одним джерелом білого світла (L1) для генерування поляризованого освітлення мічення (M) с поперемінною лівою і правою круговою поляризацією. Електронно-оптичний круговий поляризатор (ЕОКП) підключений до електричного задавального пристрою (DR), який керує станом поляризації (ліва або права кругова) ЕОКП. У ще одній модифікації другого варіанту здійснення (фіг. 2с), застосовній до обох різновидів, описаних вище, фотоелектричний елемент (фотоелемент), зокрема, датчик кольору (CS), використовується для визначення сили світла, відбитого міченням (M). Сигнал датчика кольору обробляється мікропроцесором (μP), який, крім того, вмикає і вимикає джерела світла (L1, L2), відповідно запускає електронно-оптичний круговий поляризатор (ЕОКП) й оцінює силу і колір відбитого світла як функцію вибраних умов освітлення, а також заданих контрольних значень, що зберігаються внутрішньо, і виводить результат автентифікації на дисплей (D). Цей результат може вказувати або просто присутність або відсутність кругового поляризаційного матеріалу, або давати ще й додаткову інформацію про колір зазначеного поляризаційного матеріалу. У подальшому варіанті здійснення (фіг. 3a) перше джерело білого світла (L1), яке має круговий поляризаційний фільтр с лівою поляризацією (FL), розміщене на оптичній вісі пристрою для автентифікації, а кілька (тобто, принаймні два) других джерел білого світла (L2a, L2b, …), які мають кругові поляризаційні фільтри з правою поляризацією (FR), розміщені навколо зазначеного першого джерела світла (L1). Поляризаційні фільтри можуть бути втіленими як концентричні пластини (FL, FR), і порядок поляризаційних фільтрів може бути й зворотним. На шляху променя може бути присутньою факультативна лінза, але переважно кожне з джерел світла (L1, L2a, L2b, …) має свою власну, окрему лінзу для формування свого світлового виходу у промінь. При роботі перше джерело світла й кілька других джерел світла поперемінно вмикаються й вимикаються, освітлюючи мічення поперемінними променями світла з лівою і правою круговою поляризацією переважно однакової сили світла. Цей варіант здійснення може, як вже йшлося вище і як показано на фіг. 3b, бути також пов'язаним із фотоелектричним елементом (фотоелементом), зокрема, датчиком кольору (CS), мікропроцесором (μP) і дисплеєм (D) для автоматичного визначення й оцінки сили і кольору світла, відбитого міченням. Джерела світла, використовувані в вищеописаних варіантах здійснення, можуть вибиратися також як спектрально вибіркові джерела світла, такі, як "кольорові" світлодіоди, які випромінюють світло у конкретному, вузькому діапазоні довжин хвиль - величиною приблизно 50 нм - в ультрафіолетовій, видимій або інфрачервоній областях спектра, або лазерні діоди (LD) з визначеними довжинами хвиль. У четвертому варіанті здійснення (фіг. 3a) перше джерело білого світла (L1), яке має перший поляризаційний фільтр (FL) і кілька відмітних других, спектрально вибіркових (кольорових) джерел світла (L2a, L2b, …), які мають другі поляризаційні фільтри (FR), використовуються у сполученні між собою. В одному різновиді цього варіанту здійснення перше джерело світла може бути й спектрально вибірковим джерелом світла. 3 UA 99486 C2 5 10 15 20 25 30 35 40 45 50 55 У ще одному варіанті здійснення (фіг. 4a) кілька перших відмітних спектрально вибіркових (кольорових) джерел світла (L1a, L1b, …), які мають перші поляризаційні фільтри (FR), і кілька других відмітних спектрально вибіркових (кольорових) джерел світла (L2a, L2b, …), які мають другі поляризаційні фільтри (FR), використовуються у сполученні між собою. При роботі джерела світла поперемінно вмикаються й вимикаються, і про ефект освітлення мічення (M) світлом з лівою і правою круговою поляризацією можна судити візуально. Для фокусування світла на міченні (M) факультативно може бути присутня лінза (LE). Для освітлення мічення при нормальних умовах для читання може передбачатися ще одне джерело неполяризованого білого світла (L3). В альтернативному різновиді цього варіанту здійснення (фіг. 4b) простий фотоелектричний елемент (фотоелемент) (P) використовується для визначення сили світла, відбитого міченням, для різних кольорів і поляризацій. Сигнал фотоелемента обробляється мікропроцесором (μP), який вмикає і вимикає джерела світла (L1a, L1b…, L2a, L2b…, L3) й оцінює силу відбитого світла як функцію вибраних умов освітлення, а також заданих контрольних значень, що зберігаються внутрішньо, і виводить результат автентифікації на дисплей (D). Відповідно до цього винаходу, кругові поляризаційні фільтри можна також об'єднувати з кольоровими світлофільтрами для вибору заданих областей спектра. Сила освітлення на міченні (M) на робочій відстані переважно є не меншою, ніж 50 лк, переважніше, не меншою, ніж 500 лк. Робоча відстань визначається як відстань, на якій пристрій для автентифікації має бути поміщений від документу або виробу для перевірки мічення при оптимальних умовах. У варіантах здійснення з використанням одночасного освітлення або суміжних променів, робоча відстань - це відстань, на якій зображення поляризаційних фільтрів одержується у площині мічення. Робоча відстань вибирається залежно від варіанту здійснення у межах 1-20 см, переважніше, 2-10 см. Крім того, пристрій для автентифікації можна визначити ще й як автоматизований валідатор "так/ні", який містить - на додаток до джерела поляризованого світла - фотоелемент (P) з факультативними фільтрами, процесор (μP), керуючі вимикачі й дисплейний пристрій (D) для виводу результату автоматичної автентифікації. Програмно-апаратні засоби, вбудовані у зазначений мікропроцесор (μP), забезпечують функціональні можливості автоматично: вмикання/вимикання світлодіодів, зчитування сигналу з фотоелемента (P), обробка й зберігання значень зчитаного сигналу, виведення результату автентифікації і відображення результату автентифікації. Переважний варіант здійснення пристрою для автентифікації представляє собою малий, легкий, зручний і довговічний пристрій. В одному переважному варіанті здійснення пристрій для автентифікації має форму видовженого циліндра або стрижня, який переважно має довжину близько 10 см. Всередині цього циліндра або стрижня, який переважно має поперечний переріз порядку 1-5 квадратних сантиметрів, знаходяться: джерела світла, фільтри й факультативні додаткові оптичні елементи разом з акумулятором, який служить як джерело живлення, і, у разі потреби, керуюча електроніка й логіка. Необхідні вимикачі й індикатори, що служать як користувальницький інтерфейс, ергономічно розміщені на задньому торці та/або зовнішній поверхні циліндра або стрижня; світловий вихід здійснюється через його передній торець. У ще одному переважному варіанті здійснення пристрій для автентифікації виготовлений з матеріалу, вибраного з групи, яка складається з пластмас, нержавіючих сталей, алюмінію і сплавів алюмінію; маса усього пристрою переважно не перевищує 100 г. У ще одному переважному варіанті здійснення пристрій для автентифікації має форму коробочки, розміром переважно порядку 50 × 40 × 30 мм, для розміщення на міченні на документі, що підлягає автентифікації. Зазначена коробочка має два вікна, які дозволяють користувачеві дивитися на мічення під поляризованим освітленням з лівою і правою круговою поляризацією відповідно. Всередині коробочки розмішені: джерела світла, фільтри й факультативні додаткові оптичні елементи разом з акумулятором, який служить як джерело живлення, і, у разі потреби, керуюча електроніка й логіка. Необхідні вимикачі й індикатори, що служать як користувальницький інтерфейс, ергономічно розміщені на зовнішній поверхні коробочки; світловий вихід для освітлення документа виконується через вікна, повернені до мічення, які відповідають зазначеним оглядовим вікнам. Далі винахід додатково ілюструється за допомогою фігур і примірних варіантів здійснення. Фіг. 1 схематично зображує пропонований пристрій для автентифікації, який містить одне джерело білого світла (L1), два півкруглих кругових поляризаційних фільтра з лівою і правою поляризацією (FL, FR), факультативну лінзу (LE) для створенні двох суміжних зон (M1, M2) 4 UA 99486 C2 5 10 15 20 25 30 35 40 45 50 55 60 одночасного протилежного, з круговою поляризацією, безперервного освітлення мічення (M) для підсиленої візуальної автентифікації зазначеного мічення. Фіг. 2 схематично зображує пропонований пристрій для автентифікації для альтернативного освітлення мічення (M) протилежним світлом з круговою поляризацією: a) з використанням першого й другого джерел білого світла (L1, L2) у сполученні з першим і другим поляризаційними фільтрами з лівою і правою круговою поляризацією (FL, FR) для підсиленої візуальної автентифікації мічення (M); b) з використанням одного джерела білого світла (L1) у сполученні з електронно-оптичним круговим поляризатором (ЕОКП) і задавальним пристроєм (DR) для підсиленої візуальної автентифікації мічення (M); c) з використанням одного з варіантів здійснення (a) або (b) з додатковим датчиком кольору (CS), мікропроцесором (μP) і дисплеєм (D) для автоматичної автентифікації мічення (M). Фіг. 3 схематично зображує пропонований альтернативний пристрій для автентифікації для альтернативного освітлення мічення (M) протилежним білим світлом з круговою поляризацією: a) з використанням одного першого джерела білого світла (L1), яке має перший круговий поляризаційний фільтр (FL), і кількох других джерел білого світла (L2a, L2b, …), які мають другі кругові поляризаційні фільтри (FR), розміщені навколо зазначеного першого джерела світла (L1) для підсиленої візуальної автентифікації мічення (M); b) з використанням додаткового датчика кольору (CS), мікропроцесора (μP) і дисплея (D) для автоматичної автентифікації мічення (M). Фіг. 4 схематично зображує пропонований альтернативний пристрій для автентифікації для альтернативного освітлення мічення (M) протилежним білим світлом з круговою поляризацією: a) з використанням кількох перших, відмітних спектрально вибіркових (кольорових) джерел світла (L1a, L1b, …), які мають перші поляризаційні фільтри (FR), і кілька других, спектрально вибіркових (кольорових) джерел світла (L2a, L2b, …), які мають другі поляризаційні фільтри (FL), і, факультативно, третє джерело неполяризованого білого світла (L3), і, факультативно, лінзу (LE), для підсиленої візуальної автентифікації мічення (M); b) з використанням додаткового фотоелемента (P), мікропроцесора (μP) і дисплея (D) для автоматичної автентифікації мічення (M). Фіг. 5 представляє собою покомпонентний вигляд першого варіанту здійснення пропонованого пристрою для автентифікації: пристрій представляє собоюмодифікований ручний електричний ліхтарик, який містить у циліндричному алюмінієвому корпусі лінзу (103), півкруглі поляризаційній фільтри з лівою і правою поляризацією (102L, 102R), джерело білого світла (101), вимикач (S), а також акумулятори (100), причому цей пристрій створює два суміжних, безперервних променя світла з протилежною круговою поляризацією на документі, що перевіряється. Фіг. 6 представляє собою покомпонентний вигляд другого варіанту здійснення пропонованого пристрою для автентифікації: пристрій представляє собою модифікований ручний електричний ліхтарик, який містить у циліндричному алюмінієвому корпусі перше джерело білого світла (201a), яке має перший поляризаційний фільтр (202a) й оточене чотирма другими джерелами білого світла (201b), які мають другі поляризаційні фільтри (202b), причому цей пристрій створює альтернативне освітлення з протилежною круговою поляризацією на документі, що перевіряється. Фіг. 7 ілюструє третій варіант здійснення пропонованого пристрою для автентифікації, виконаний як коробок валідатора, який містить два окремих, але схожих блока для перегляду мічення (M) під світлом з лівою і правою круговою поляризацією: a) представляє собою схематичний поперечний переріз блока коробка валідатора, який містить джерело білого світла (101), круговий поляризаційний фільтр (102) і лінзу Френеля (103); b) представляє собою покомпонентний вигляд коробка валідатора, який ілюструє положення вимикача (S) й акумулятора (100); c) показує форму коробка валідатора, ілюструючи можливу конструкцію. ПРИМІРНІ ВАРІАНТИ ЗДІЙСНЕННЯ Як показано на фіг. 5, у першому варіанті здійснення, який використовується для підсиленої візуальної автентифікації, світло створюється світлодіодом (101) (білий світлодіод, B5B-430-JB, виробник - компанія Roithner, м. Відень) і фокусується на мічення лінзою (103) (пластмасова лінза 304.OM.3, діаметр 16,5 мм, f.1. +30 мм). Між світлодіодом і лінзою розміщені два півкруглих кругових поляризаційних фільтра (102L, 102R) з протилежним напрямком обертання (лівим і правим відповідно). Відстань між фільтрами вибрана такою, що зображення фільтрів утворюється на протилежному боці лінзи на відстані 5 см, де розміщений для перевірки виріб 5 UA 99486 C2 5 10 15 20 25 30 35 40 45 50 55 60 або документ, що містить мічення. Це робить видимою лінію розділу між одночасно освітлюваними зонами протилежної поляризації, які таким чином добре визначені. На фільтри можна додатково покласти маску, щоб проектувати логотип або текст замість лише простого променя. Увесь пристрій реалізований в алюмінієвому циліндрі довжиною 80 мм і діаметром 14 мм… На додаток до його зручності й компактності, цей пристрій має перевагу, що фільтри сховані всередині пристрою, який інакше виглядає як звичайне світлове перо; відтак, зовнішній спостерігач не відразу усвідомить, який вид спеціальних властивостей виробу або документ перевіряється. Використання світлодіодного джерела світла надає пристрою важливу автономність, елементом живлення є простий елемент живлення ААА, який вільно продається на ринку. Як показано на фіг. 6, у другому варіанті здійснення, також використовуваному для підсиленої візуальної автентифікації, світло створюється п'ятьма світлодіодами (201) (виробник - компанія Roithner, м. Відень), перший з яких (білий світлодіод, B5B-43 0-JB) розміщений на оптичній вісі, інші чотири (синій світлодіод B5B-437-IX 470 нм, зелений світлодіод B5B-433-20 572 нм, червоний світлодіод B5B-435-TL 625 нм та інфрачервоний світлодіод LED850-04VP 850 нм) у щільному кільці навколо зазначеного першого світлодіода. Перший світлодіод оснащений круговим поляризаційним фільтром з правим напрямком обертання (202), а інші чотири світлодіоди кожен оснащений круговим поляризаційним фільтром з лівим напрямком обертання (тобто, протилежно першому) (203). Внутрішній і зовнішні діоди поперемінно вмикаються і вимикаються з регулярними інтервалами часу таким чином, що виріб під контролем поперемінно освітлюється світлом з лівою і правою поляризацією. Кількість й розміщення діодів в пристрої не є критичними, якщо ці два набори освітлюють зону інтересу з однаковою силою. Увесь пристрій реалізований в алюмінієвому циліндрі довжиною 100 мм і діаметром 18 мм. Як показано на фіг. 7a, у третьому варіанті здійснення, який має форму коробка валідатора, також використовуваному для підсиленої візуальної автентифікації документу або виробу, дві різні зони документа або виробу під контролем освітлюються окремими світлодіодами через кругові поляризаційні фільтри протилежної поляризації (одна зона через фільтр з правою круговою поляризацією, інша – через фільтр з лівою круговою поляризацією). Кожна зона візуально перевіряється через той самий поляризаційний фільтр, що використовується для поляризації освітлення, а збільшувальна лінза (лінза Френеля) передбачена для підсилення видимості деталей на документі або виробі. Цей варіант здійснення є особливо корисним, якщо мічення на документі або виробу відображає лише малий ефект поляризації, або якщо мічення або його деякі деталі мають дуже малі розміри. Коробок валідатора був реалізований як пластмасовий футляр розміром приблизно 50 × 35 × 25 мм. Фіг. 7b ілюструє покомпонентний вигляд готового коробка валідатора, а фіг. 7c - вигляд коробка, як він виглядає ззовні. Пропонований пристрій для автентифікації може використовуватися для автентифікації банкнот, цінних паперів, ваучерів, посвідчень особи, документів доступу, квитків на спортивні та видовищні заходи, квитків на транспорт, відривних стрічок, етикеток виробів або пакувальних матеріалів. Спосіб візуальної автентифікації документа або виробу, в якому використовують кругове поляризаційне захисне мічення, характеризується тим, що включає наступні стадії: a) стадію, на якій освітлюють зазначене мічення на зазначеному документі за допомогою пропонованого пристрою, яким випромінюють світло з лівою і правою круговою поляризацією; b) стадію, на якій візуально оцінюють світло, відбите зазначеним міченням, тим самим автентикуючи документ або виріб. В одному різновиді пропонованого способу переважно суміжні зони документа або виробу із вмістом кругового поляризаційного мічення одночасно освітлюють двома променями світла протилежної кругової поляризації. В іншому різновиді пропонованого способу документ або виріб із вмістом кругового поляризаційного мічення освітлюють одним променем світла поперемінної кругової поляризації. У ще одному різновиді пропонованого способу джерело світла вибирають із групи, до якої включають білі світловипромінювальні діоди (білі світлодіоди) й "кольорові" світловипромінювальні діоди (кольорові світлодіоди). Спосіб автоматичної автентифікації документа або виробу із вмістом кругового поляризаційного мічення за допомогою пропонованого пристрою, яким випромінюють світло з лівою і правою круговою поляризацією, в якому у пристрої додатково використовують фотоелектричний елемент, який вибирають з групи, до якої включають фотоелементи і датчики кольору, мікропроцесор (μP) і дисплей (D), який характеризується тим, що включає автоматичні стадії: a) стадію, на якій мікропроцесором (μP) вмикають/вимикають джерела світла; 6 UA 99486 C2 5 b) стадію, на якій зчитують сигнал з фотоелемента (P) або кольорового датчика (SC) в мікропроцесор (μP); c) стадію, на якій у мікропроцесорі (μP) оброблюють і зберігають значення зчитаного сигналу; d) стадію, на якій одержують результат автентифікації, виходячи із заданого критерію, який зберігають у мікропроцесорі (μP); e) стадію, на якій результат автентифікації виводять на дисплей (D). Приклади і фігури, наведені у цьому описі, є лише ілюстративними й не повинні тлумачитися як такі, що будь-яким чином обмежують об'єм винаходу. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Пристрій для автентифікації, призначений для візуальної автентифікації документа або виробу, що містить кругове поляризаційне захисне мічення, причому зазначений пристрій містить принаймні одне джерело світла, який відрізняється тим, що або а) зазначений пристрій має два кругових поляризаційних фільтри протилежних поляризацій і використовується для одержання двох суміжних променів світла протилежних кругових поляризацій для утворення двох суміжних зон освітлення протилежних кругових поляризацій суміжно на круговому поляризаційному захисному міченні, або, альтернативно, б) зазначений пристрій має засоби для поляризації для отримання поперемінної протилежної кругової поляризації та використовується для одержання одного променя світла поперемінно протилежної кругової поляризації для утворення зони освітлення зі світлом з поперемінно лівою і правою поляризацією на круговому поляризаційному захисному міченні; і де пристрій для автентифікації має форму видовженого циліндра або стрижня, який має поперечний переріз порядку 1-5 квадратних сантиметрів, таким чином дозволяючи користувачу візуально спостерігати вигляд/зміну вигляду захисного мічення, освітленого під кожним типом поляризованого світла. 2. Пристрій для автентифікації за п. 1, який відрізняється тим, що щонайменше один круговий поляризаційний фільтр переважно вибирається з групи, яка складається з кругових фіксованих поляризаційних фільтрів з лівою і правою поляризацією і механічних і електрооптичних перемінних кругових поляризаційних фільтрів. 3. Пристрій для автентифікації за одним з пунктів 1-2, який відрізняється тим, що джерело світла вибирається з групи, яка складається з білих світловипромінювальних діодів і кольорових світловипромінювальних діодів. 4. Пристрій для автентифікації за одним з пунктів 1-3, який відрізняється тим, що для концентрації світла джерела світла на документі або виробі використовується позитивна лінза або лінза Френеля. 5. Пристрій для автентифікації за одним з пунктів 1-4, який відрізняється тим, що сила освітлення на робочій відстані на міченні (М) є не меншою, ніж 50 лк, переважніше, не меншою, ніж 500 лк. 6. Пристрій для автентифікації за одним з пунктів 1-5, який відрізняється тим, що пристрій для автентифікації виготовлений з матеріалу, вибраного з групи, яка складається з пластмас, нержавіючих сталей, алюмінію і сплавів алюмінію. 7. Пристрій для автентифікації за пунктом 1, який відрізняється тим, що документ або виріб, що містить кругове поляризаційне захисне мічення, вибраний з групи, що включає банкноти, цінні папери, ваучери, посвідчення особи, документи доступу, квитки на спортивні та видовищні заходи, квитки на транспорт, відривні стрічки, етикетки виробів та пакувальні матеріали. 8. Спосіб візуальної автентифікації документа або виробу, в якому використовують кругове поляризаційне захисне мічення, який відрізняється тим, що включає стадії, на яких: освітлюють зазначене мічення на зазначеному документі чи виробі за допомогою пристрою за одним із пунктів 1-7, яким випромінюють світло з лівою і правою круговою поляризацією; та візуально оцінюють вигляд/зміну вигляду захисного мічення, освітленого під кожним типом поляризованого світла від світла, відбитого зазначеним міченням, тим самим автентифікуючи документ або виріб. 7 UA 99486 C2 8 UA 99486 C2 9 UA 99486 C2 10 UA 99486 C2 11 UA 99486 C2 12 UA 99486 C2 13 UA 99486 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
