Система магнітного кодування з нанесенням магнітних ділянок, виконаних щонайменше двома типами магнітного чорнила, з різними значеннями коерцитивної сили, що нанесені щонайменше з частковим перекриттям

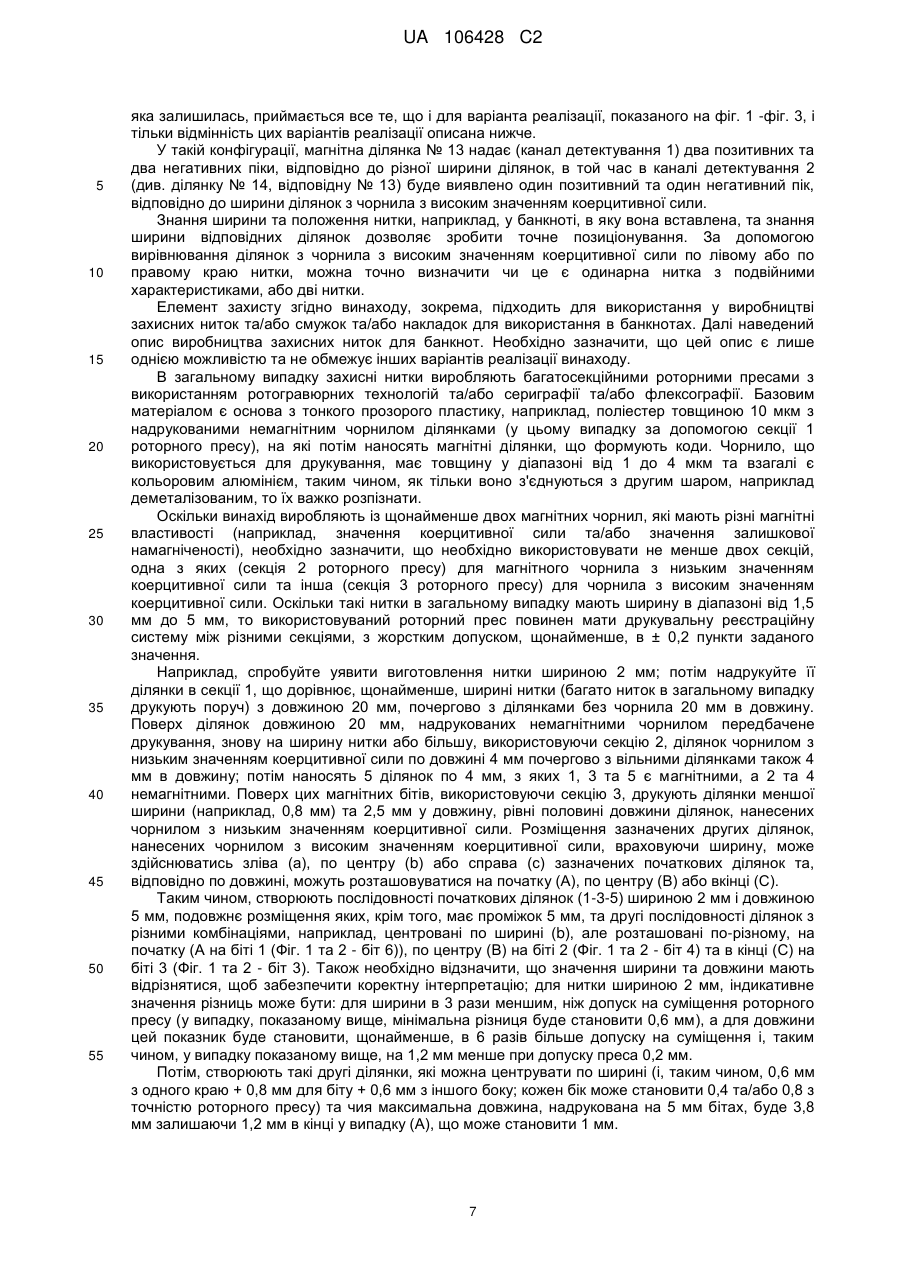

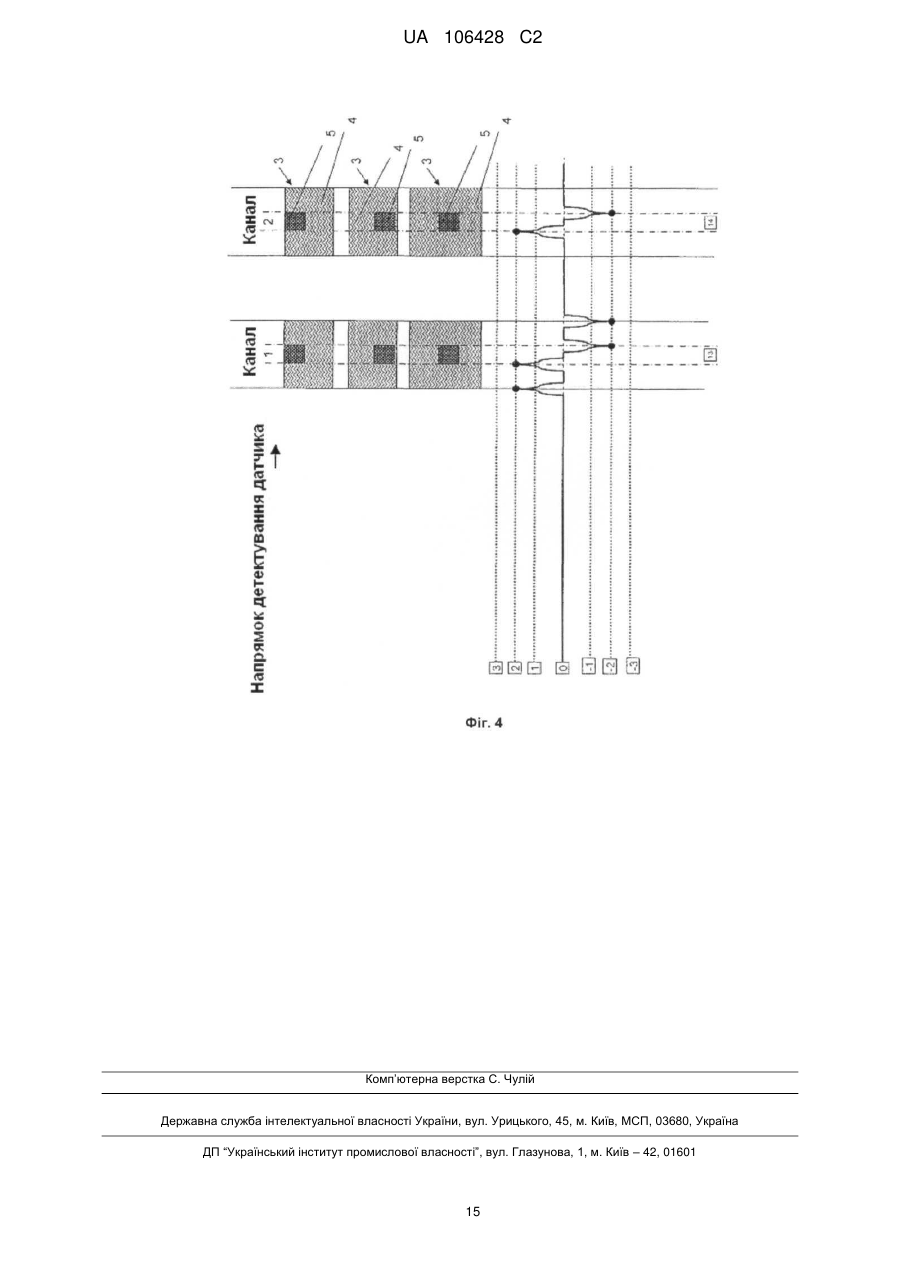

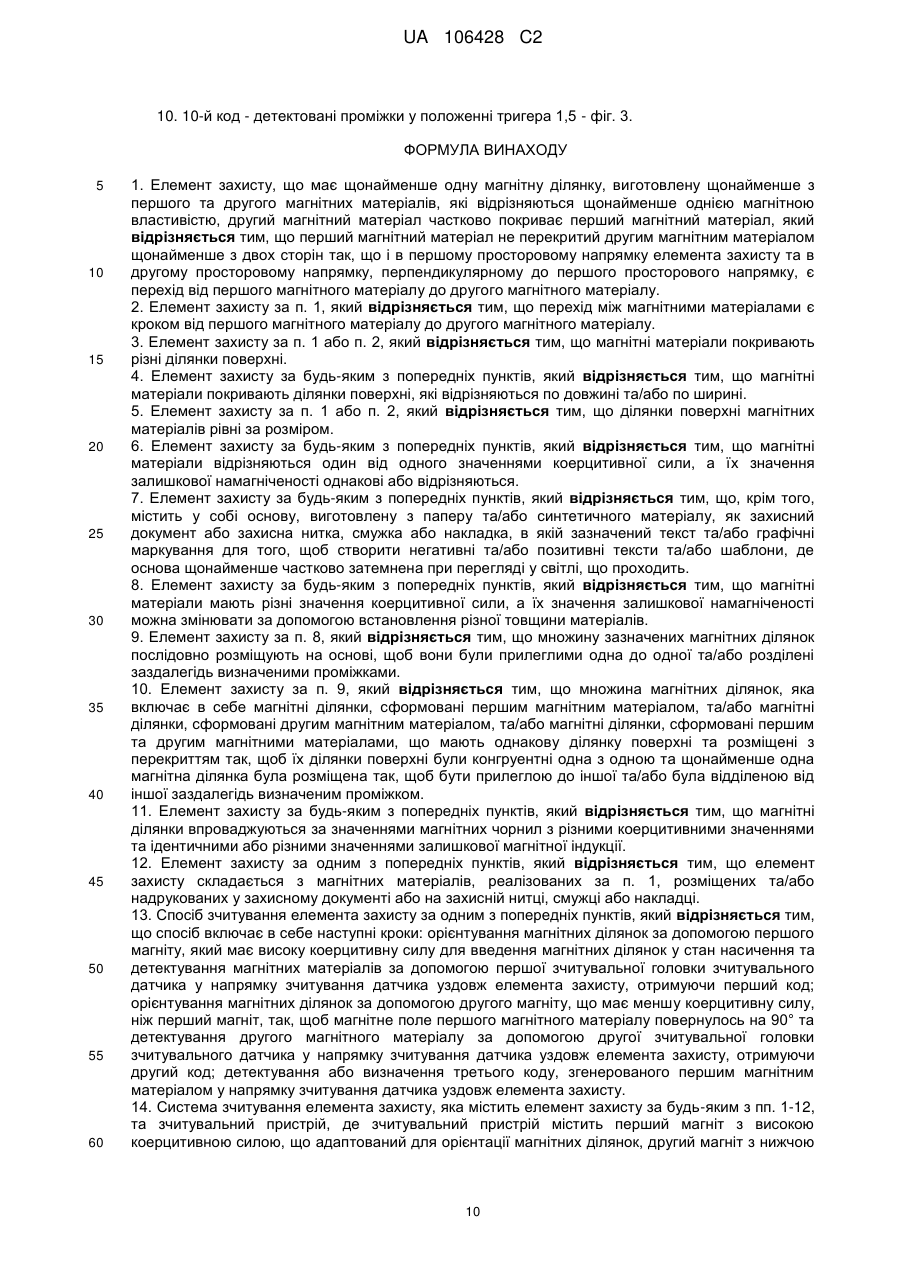

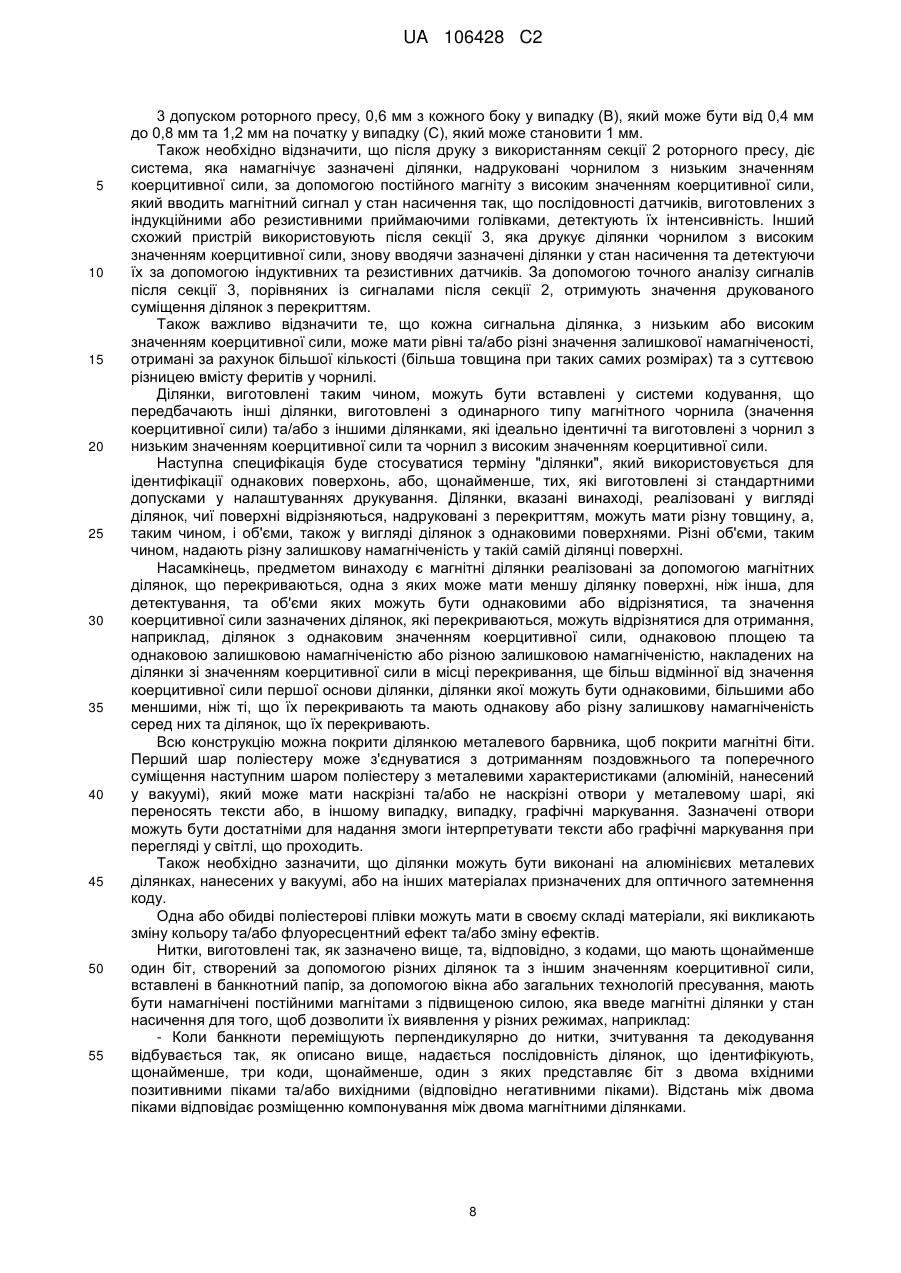

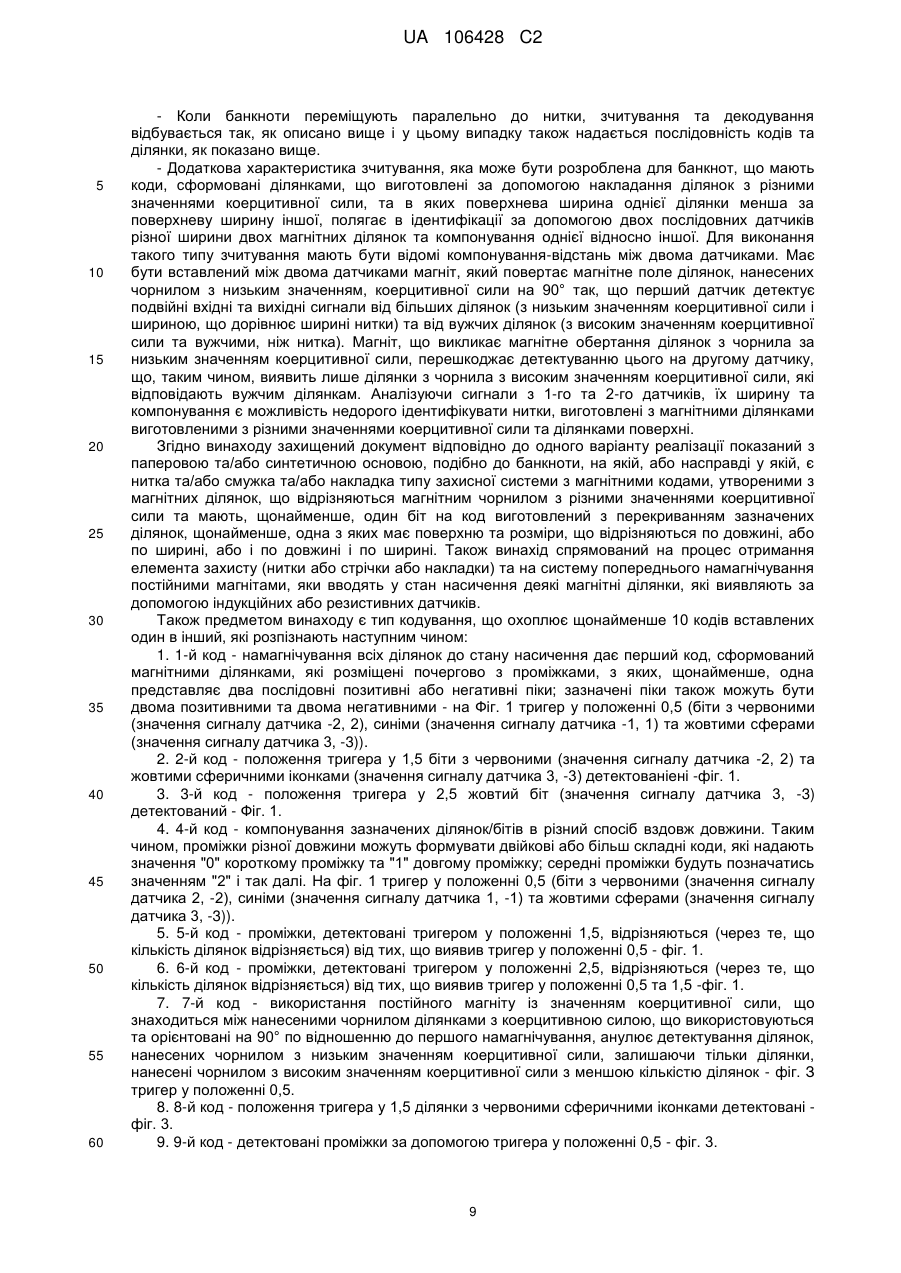

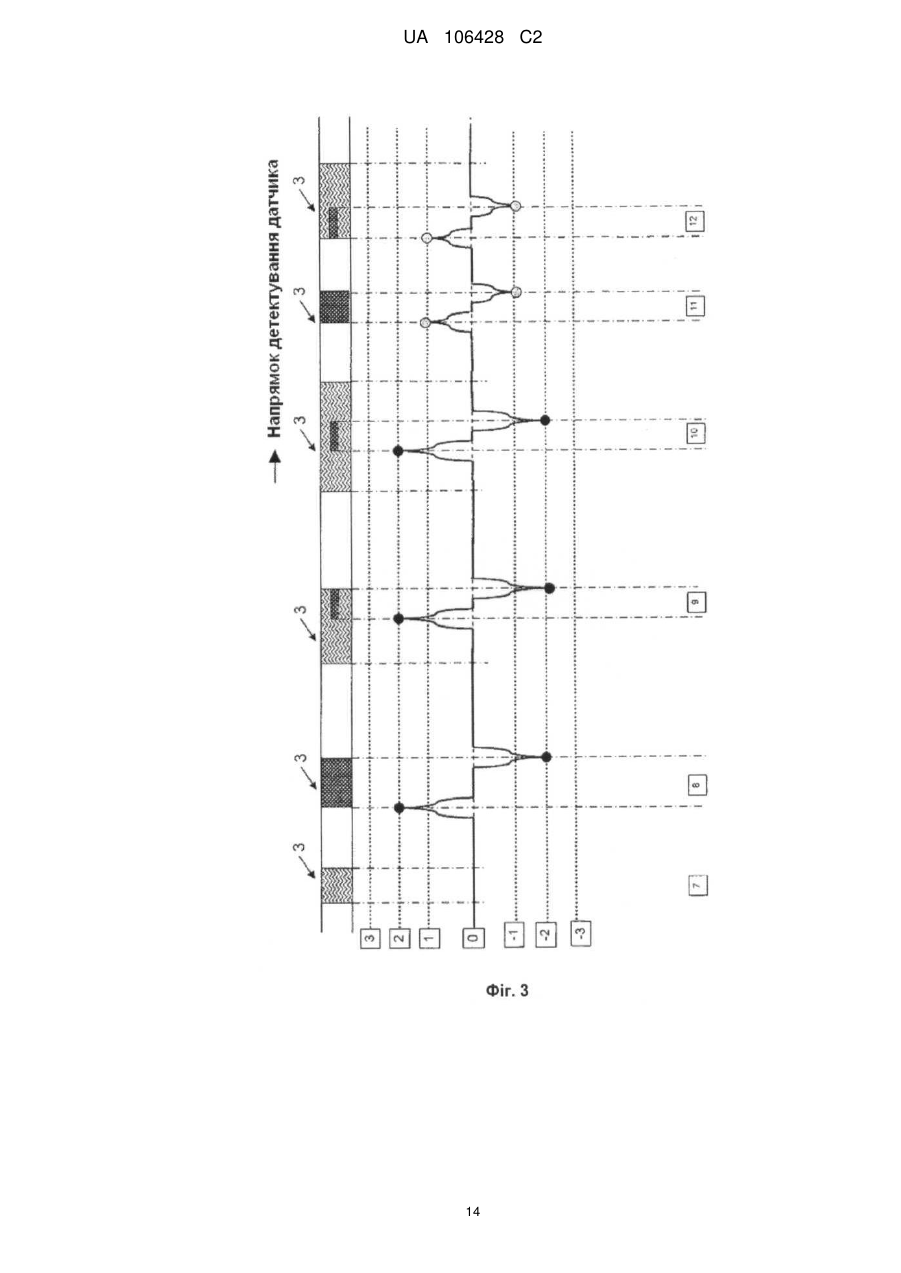

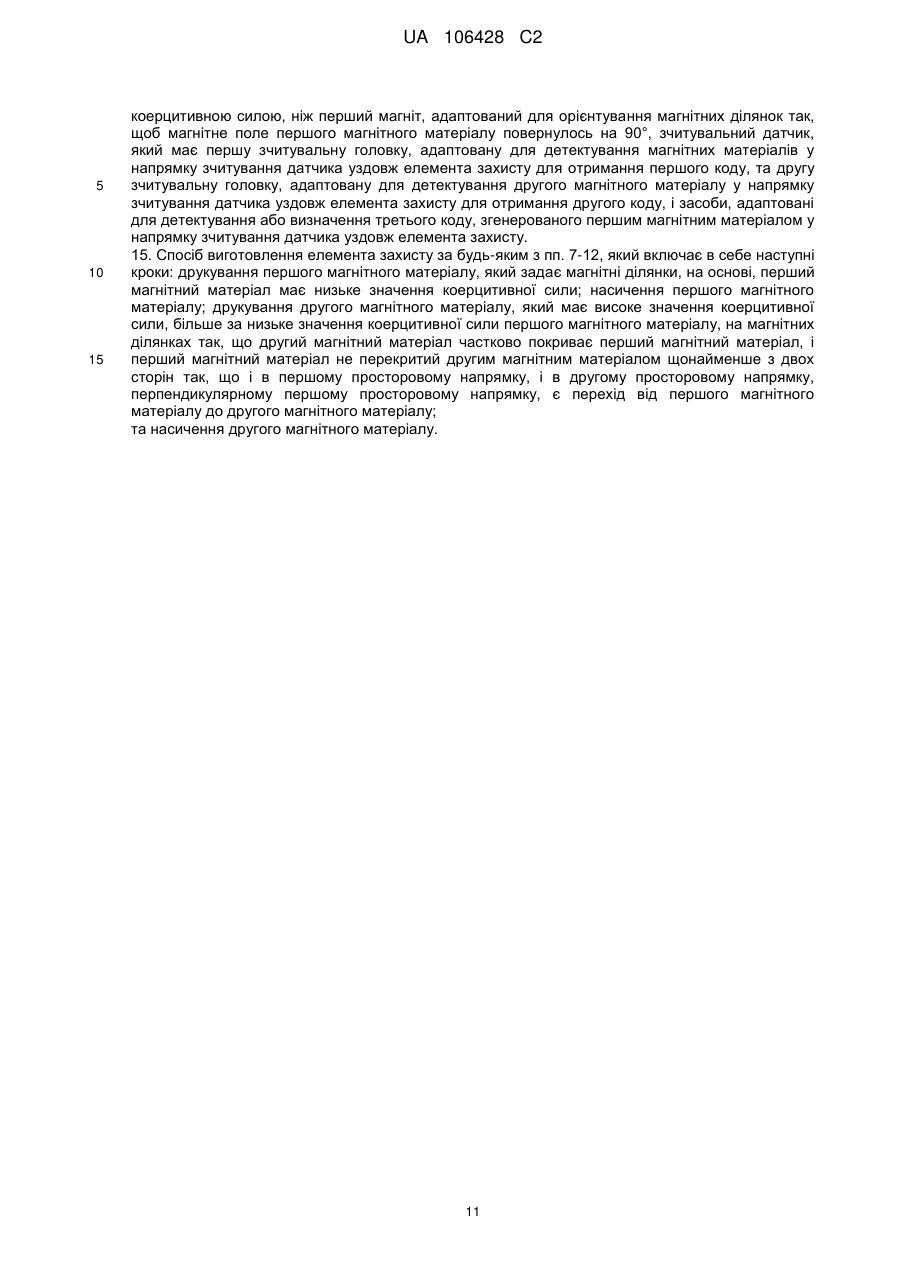

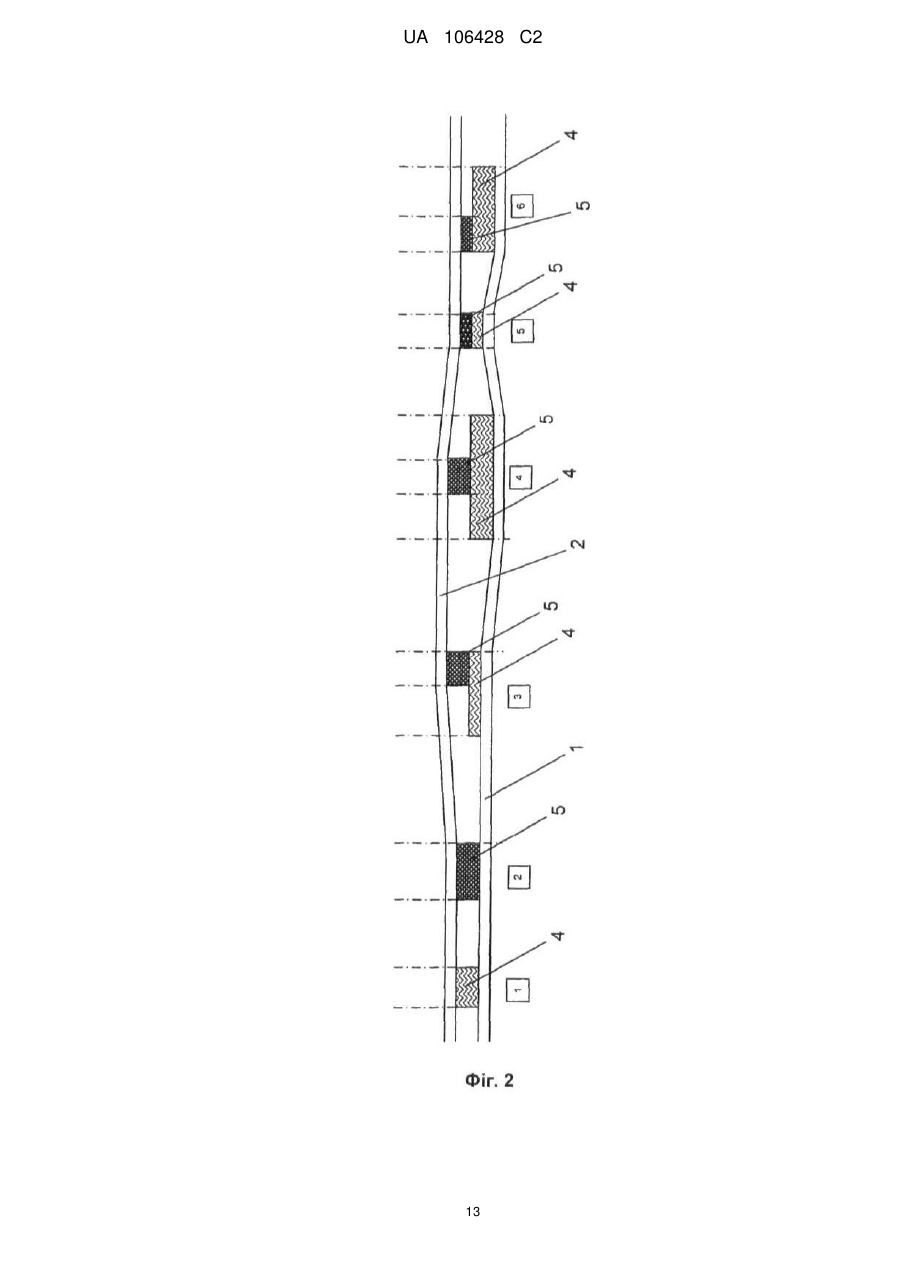

Реферат: Цей винахід має відношення до елемента захисту, зокрема, для банкнот, карток-перепусток, паспортів, ідентифікаційних карток та їм подібних, який містить щонайменше одну магнітну область, сформовану щонайменше з першого та другого магнітних матеріалів, які відрізняються щонайменше, однією магнітною властивістю. Другий магнітний матеріал частково перекриває перший магнітний матеріал. Перший магнітний матеріал не перекритий другим магнітним матеріалом щонайменше з двох сторін так, що і в першому просторовому напрямку, і в другому просторовому напрямку, перпендикулярному до першого просторового напрямку, є перехід від першого магнітного матеріалу до другого магнітного матеріалу. Крім того, описані спосіб зчитування елемента захисту, система для зчитування елемента та спосіб виготовлення елемента захисту. UA 106428 C2 (12) UA 106428 C2 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід стосується елемента захисту згідно преамбули п. 1 формули винаходу, зокрема, для банкнот, карток-перепусток, паспортів, ідентифікаційних карток та їм подібних, способу зчитування елемента захисту за п. 13 формули винаходу, системи для зчитування елемента захисту за п. 14 формули винаходу та способу виготовлення елемента захисту за п. 15 формули винаходу. Для використання в папері для банкнот виготовляють захисні нитки з магнітними ділянками з рівними значеннями коерцитивної сили, відокремлені різними шарами так, що вони мають різну залишкову намагніченість відповідно до поверхні ділянки (коди SISMA - ЕР 0310770 В1) або магнітні ділянки з рівними значеннями коерцитивної сили, розділені пропусками, де одинарний біт має відому ширину та встановлений для формулювання двійкових кодів, де магнітний біт дорівнює 1, а немагнітний (пропуск) дорівнює 0 (кодування ІМТ - ЕР 0407550 В1); для нитки ІМТ магнітні ділянки (1) та ділянки пропусків (0) також можуть розташовуватися поруч. Є добірка патентів, які також передбачають використання магнітних ділянок виконаних з різними коерцитивними полями розташованими поруч або накладеними одне на одне, де у випадку накладання поверхневі ділянки однакові та узгоджені одна з одною (дивіться, наприклад, РСТ/ІТ2008/000037 та РСТ/ІТ2009/000133). Всі коди, складені з бітів, розподіляються пропусками, в яких друкований або деметалізований в негативі або позитиві текст видно у світлі, що проходить та/або відбитому світлі; або навіть коди розташовані неперервно вздовж одного боку нитки (видно на вигляді зверху), а текст розміщений з іншого боку (надрукований та/або реметалізований негативно та/або позитивно). Використання двох коерцитивних чорнил, видимих різними сенсорами з обертанням на 90° магнітного поля ділянок з низькими значеннями коерцитивної сили, постачає різні коди, які походять з базового коду (РСТ/ЕР2008/058025). Сигнали виявлені SISMA, ІМТ або кодами, описаними в патентах, згаданих вище, завжди мають позитивний пік та відповідний негативний пік у послідовності (1 позитивний + 1 негативний для кожного одинарного біта, при цьому вони мають однакове значення коерцитивної сили та/або залишкову намагніченість та/або накладені; у випадку з ділянками з різними значеннями коерцитивної сили, розташованими поруч та виявленими доведенням магнітного поля до насиченості, негативний пік першої ділянки може бути нейтралізований позитивним піком другої ділянки (при парній залишковій намагніченості; при різних значеннях залишкової намагніченості піки розбалансовані на користь ділянки з найбільшою залишковою намагніченістю)). При рівних значеннях залишкової намагніченості послідовність знову складається з позитивного піка та негативного піка, за виключенням того, що в цьому випадку, якщо негативний пік першої ділянки анульований відповідно внаслідок суміжності з позитивним піком другої ділянки, довжина біта дорівнює сумі першої та другої ділянок (відстань між максимальним піком позитивного сигналу першої ділянки та негативного піку сигналу другої ділянки дорівнює складеному піку першої ділянки + другої ділянки). Послідовності ділянок виникають тоді, коли зчитування ниток виконують з рухом, паралельним до нитки і, таким чином, з постійно намагніченим магнітом та зчитувальною щілиною датчика, повернутими на 90° до нитки, або тоді, коли використовують постійні магніти, розташовані паралельно до нитки, але з датчиками з щілинами під кутом приблизно 45° (зно ву відносно нитки). Постійні магніти можуть одинарними або подвійними (розміщеними протилежно до випромінювання Північ Північ - Південь Південь - Північ Південь; Північ Північ є переважною формою). При використанні, скоріше, системи, в якій щілини датчиків розташовані паралельно нитці, вихідні сигнали завжди мають один позитивний та один негативний пік з відстанню між максимальним піком позитивної хвилі та максимальним піком негативної хвилі рівною ширині ділянки, яка у цих випадках дорівнює ширині нитки. Розміри одинарних ділянок, у цих випадках, рівної ширини (рівні ширині нитки) та рівної або нерівної довжини вздовж осі нитки; у випадку накладання ділянок, ділянки створені ділянками з магнітними чорнилами з різними значеннями коерцитивної сили мають такі ж ділянки і, таким чином, відстань між максимальним піком позитивного сигналу та максимальним піком негативного сигналу залишається рівною. Крім того, відомо, що перший пік кожної одинарної ділянки/біту може бути позитивним або негативним в залежності від орієнтації магнітного поля, що випромінюється постійними магнітами. Таким чином, предметом винаходу є подальший розвиток елемента захисту відповідно до преамбули п. 1 формули винаходу такий, що ступінь захисту елемента захисту від підробки збільшується. 1 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 60 Предмет винаходу досягається за допомогою елемента захисту, що має властивості, описані в п. 1 формули винаходу. Додаткові переваги будуть описані у залежних пунктах формули винаходу. Відповідно до одного аспекту цього винаходу, елемент захисту, зокрема, для банкнот, карток-перепусток, паспортів, ідентифікаційних карток та інших утворений щонайменше, з однією магнітною ділянкою, сформованою, щонайменше, з першого та другого магнітних матеріалів, які відрізняються, щонайменше, однією магнітною властивістю, другий магнітний матеріал частково покриває перший магнітний матеріал, де перший магнітний матеріал не вкритий другим магнітним матеріалом, щонайменше, з двох сторін так, що і в першому просторовому напрямку елемента захисту, і в другому просторовому напрямку, перпендикулярному до першого просторового напрямку, є зміна від першого магнітного матеріалу до другого магнітного матеріалу. Відповідно до цього аспекту винаходу елемент захисту включає в себе, щонайменше, одну магнітну ділянку, виготовлену, щонайменше, з першого та другого магнітних матеріалів, які відрізняються, щонайменше, однією магнітною властивістю (наприклад, можуть відрізнятися значення коерцитивної сили та/або значення залишкової намагніченості). Перший магнітний матеріал та другий магнітний матеріал, щонайменше, частково перекриваються так, що перший магнітний матеріал не вкритий другим магнітним матеріалом, щонайменше, з двох сторін. Тобто і в першому просторовому напрямку елемента захисту, і в другому просторовому напрямку, перпендикулярному до першого просторового напрямку, є зміна, перехід, переключення і т.д. від першого магнітного матеріалу до другого магнітного матеріалу. Таким чином, як тільки бічне та поперечне положення і розташування другого магнітного матеріалу, накладеного на перший магнітний матеріал, встановлені відносно першого магнітного матеріалу, коректне виявлення зазначеного положення та розташування другого магнітного матеріалу відносно першого магнітного матеріалу за допомогою магнітного датчика досягається за допомогою того, що їх знають завчасно, так, що рівень антиконтрафактної здатності системи кодування, яка містить елемент захисту згідно винаходу, або ступінь захисту проти підробки елемента захисту зростає. Бажано, щоб зміна між магнітними матеріалами могла бути кроком від першого магнітного матеріалу до другого магнітного матеріалу. Наприклад, перший магнітний матеріал може бути нанесений на другий магнітний матеріал або перший магнітний матеріал може бути впроваджений у заглиблення в другому магнітному матеріалі так, щоб була зміна у формі кроку при переході між першим магнітним матеріалом та другим магнітним матеріалом з метою створення точної структурної відмінності при переході між першим та другим магнітними матеріалами, яку можна зручно виявити відповідними магнітними датчиками. Крім того, будова елемента захисту може бути обрана такою, в якій магнітні матеріали мають одну і ту ж поверхневу ділянку (наприклад, поверхнева ділянка першого магнітного матеріалу рівна поверхневій ділянці другого магнітного матеріалу) та/або встановлені ті ж самі розміри тієї ж самої форми поверхні. Бажано, щоб магнітні матеріали могли покривати різні (одну або більше) ділянки поверхні магнітної ділянки впроваджених в елементі захисту. Магнітні матеріали можуть покривати ділянки поверхні, які відрізняються довжиною та/або шириною. Ділянки поверхні магнітних матеріалів можуть бути рівні за розміром. Тут, перший магнітний матеріал та другий магнітний матеріал щонайменше частково перекриваються так, що перекриті ділянки поверхні першого магнітного матеріалу та другого магнітного матеріалу відрізняються одна від одної таким чином, що довжина та/або ширина ділянки поверхні другого магнітного матеріалу може дорівнювати або відрізнятися від довжини та/або ширини ділянки поверхні першого магнітного матеріалу. Таким чином, для прикладу можливо частково покрити одну або більше частин першого магнітного матеріалу другим магнітним матеріалом у вигляді різних геометричних плоских форм (квадрат, прямокутник, многокутник, коло і т.д.). Бажано, щоб магнітні матеріали мали різні значення коерцитивної сили, а їх значення залишкової намагніченості були однаковими або різними. Таким чином, положення та розташування другого магнітного матеріалу, що частково покриває перший магнітний матеріал, а також першого магнітного матеріалу можна зручно виявляти за магнітною насиченістю одного з магнітних матеріалів, тоді як інший магнітний матеріал виявляють магнітним датчиком. Бажано, щоб елемент захисту згідно винаходу, крім того, містив у собі основу, виготовлену з паперового матеріалу та/або синтетичного матеріалу як захищений документ, захисну нитку, стрічку або накладку, на яку наноситься текст та/або графічні маркування для створення негативних та/або позитивних текстів та/або шаблонів, де основа, щонайменше, частково затемнена при перегляді у світлі, що проходить. Таким чином, коли основа, щонайменше, частково затемнена, розміщення магнітних матеріалів з перекриттям не розпізнається неозброєним оком або не повністю виявляється під мікроскопом. В наслідок цього, 2 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 60 ідентифікація положення та розташування другого магнітного матеріалу відносно першого магнітного матеріалу за допомогою магнітного датчика можливі лише при знанні їх заздалегідь, так що забезпечується високий ступінь захисту елемента захисту проти підробки. Бажано, щоб магнітні матеріали мали різні значення коерцитивної сили, а значення їх залишкової намагніченості змінювалися за допомогою різної товщини матеріалів. Коли магнітні матеріали мають різні товщини, значення їх залишкової намагніченості різні; взагалі, вважається, що чим менша товщина матеріалу, тим менше значення залишкової намагніченості. Таким чином, положення та розташування другого магнітного матеріалу, який частково перекриває перший магнітний матеріал, а також першого магнітного матеріалу можна зручно виявляти введенням одного з магнітних матеріалів в стан магнітного насичення (магнітний матеріал, який має значення коерцитивної сили менше, ніж другий магнітний матеріал), а значення залишкової намагніченості іншого з магнітних матеріалів виявляють магнітним датчиком. Бажано, щоб множина зазначених магнітних ділянок послідовно розподілялася на основі так, щоб бути поруч одна до одної та/або відділятися проміжком одна від одної за допомогою заздалегідь визначеного проміжку. Таким чином, завдяки послідовному розміщенню на основі множини зазначених магнітних ділянок, які можуть містити в собі різні структури з частковим перекриттям магнітних матеріалів, ступінь захисту від підробки елемента захисту ще зростає. У проміжках між магнітними ділянками для забезпечення додаткової захисної властивості елементу захисту можна вставляти тексти, шаблони, позначеннями, літери або інше в позитивній або негативній формі. Бажано, щоб множина магнітних ділянок, яка може включати в себе магнітні ділянки, сформовані першим магнітним матеріалом та/або магнітні ділянки, сформовані другим магнітним матеріалом, та/або магнітні ділянки сформовані першим та другим магнітними матеріалами, які мають одну і ту ж ділянку поверхні та розміщені з перекриттям так, що їх ділянки поверхні узгоджені одна з одною та, щонайменше, одна з магнітних ділянок може бути розміщена так, щоб бути поруч з кожною іншою та/або розділятися проміжками від кожної іншої за допомогою заздалегідь визначеного проміжку. Це також призводить до підвищення ступеню захисту від підробки елемента захисту згідно винаходу. Бажано, магнітні ділянки формувати за допомогою магнітних чорнил з різними значеннями коерцитивної сили та ідентичними або різними значеннями залишкової намагніченості. Чорнила можуть бути за бажанням нанесені на основу так, що вони розміщені з перекриттям, так що одне з магнітних чорнил не вкрите, щонайменше, з двох сторін іншим з магнітних чорнил. Таким чином, пропонується простий та економічно ефективний спосіб виробництва елемента захисту згідно винаходу. Елемент захисту може складатися з множини магнітних матеріалів впорядкованих та/або нанесених на захищеному документі, або на захисній нитці, стрічці або накладці. Відповідно до іншого аспекту цього винаходу пропонується спосіб зчитування елемента захисту згідно винаходу. Спосіб включає в себе такі кроки: орієнтацію магнітних ділянок за допомогою першого магніту, який має високу коерцитивну силу, для введення магнітних ділянок у стан насичення та виявлення магнітних матеріалів за допомогою першої зчитувальної голівки зчитувального датчика у напрямку зчитування вздовж елемента захисту, отримуючи перший код; орієнтація магнітних ділянок за допомогою другого магніту, що має меншу коерцитивну силу, ніж перший магніт, для того, щоб магнітне поле першого магнітного матеріалу повернулось на 90°, та виявлення другого магнітного матеріалу за допомогою другої зчитувальної голівки зчитувального датчика у напрямку зчитування вздовж елемента захисту, отримуючи другий код; та виявлення або визначення третього коду, згенерованого першим магнітним матеріалом у напрямку зчитування уздовж елемента захисту. Відповідно до ще одного аспекту цього винаходу пропонується система для зчитування елемента захисту. Система містить елемент захисту згідно винаходу та зчитувальний пристрій, де зчитувальний пристрій містить у собі перший магніт з високою коерцитивною силою, адаптований для орієнтації магнітних ділянок, другий магніт з нижчою коерцитивною силою, ніж перший магніт, адаптований для орієнтації магнітних ділянок так, що магнітне поле першого магнітного матеріалу повертається на 90°, зчитувальний датчик має першу зчитувальну голівку, адаптовану для виявлення магнітних матеріалів у напрямку зчитування датчика вздовж компонент системи захисту, для отримання першого коду та другу зчитувальну голівку, адаптовану для виявлення другого магнітного матеріалу у напрямку зчитування датчика вздовж елемента захисту, для отримання другого коду, та засоби, призначені для виявлення або визначення третього коду, згенерованого першим магнітним матеріалом у напрямку зчитування датчика вздовж елемента захисту. 3 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до наступного аспекту винаходу, пропонується спосіб виробництва елемента захисту згідно винаходу. Цей спосіб містить такі кроки: нанесення на основу першого магнітного матеріалу, щоб визначити магнітні ділянки, перший магнітний матеріал має низьке значення коерцитивної сили; насичення першого магнітного матеріалу; нанесення другого магнітного матеріалу, який має високе значення коерцитивної сили, більше за низьке значення коерцитивної сили першого магнітного матеріалу, на магнітні ділянки так, що другий магнітний матеріал частково перекриває перший магнітний матеріал, і перший магнітний матеріал не перекритий, щонайменше, з двох сторін другим магнітним матеріалом так, що і в першому просторовому напрямку, і в другому просторовому напрямку, перпендикулярному до першого просторового напрямку, є перехід від першого магнітного матеріалу до другого магнітного матеріалу, та насичення другого магнітного матеріалу. Наступні властивості та переваги винаходу стануть зрозумілими із наведеного нижче детального опису і рисунків, на яких: на Фіг. 1 показаний вид зверху елемента захисту згідно винаходу зі знятою верхньою основою та показані сигнали датчика першого каналу детектування, коли елемент захисту за допомогою магнітного датчика сканують у напрямку детектування вздовж елемента захисту; на Фіг. 2 показаний вигляд у розрізі елемента захисту згідно винаходу, який показаний на фіг. 1, з наявною верхньою основою; на Фіг. 3 показаний вид зверху елемента захисту згідно винаходу, зі знятою верхньою основою, та сигнали датчика другого каналу детектування, коли елемент захисту сканують у напрямку детектування за допомогою магнітного датчика; та на Фіг. 4 показаний вигляд зверху іншого елемента захисту згідно винаходу зі знятою верхньою основою та показані сигнали датчика першого та другого каналу детектування, коли елемент захисту за допомогою магнітного датчика сканують у напрямку детектування, перпендикулярному елементу захисту. На фіг. 1-3 показаний елемент захисту згідно одного варіанту реалізації винаходу. Елемент захисту може бути розміщений на захисному документі, або захисній нитці, стрічці або накладці. Елемент захисту підходить для використання на банкнотах, картках-перепустках, паспортах, ідентифікаційних картках та їм подібних. У цьому варіанті реалізації елемент захисту має нижню основу 1 та верхню основу 2. Основи можуть бути виготовлені з паперового матеріалу та/або синтетичного матеріалу, де можна розмістити текст та/або графічні позначення для створення негативних та/або позитивних текстів та/або шаблонів, і вони мають бути, щонайменше, частково затемнені при перегляді у світлі, що проходить. В цьому варіанті на основах немає ніяких текстів та/або маркувань. Множину магнітних ділянок 3 впорядковують між нижньою основою 1 та верхньою основою 2. Магнітні ділянки 3 розміщують у поздовжньому напрямку (який простягається на рисунках зліва направо) елемента захисту з відокремленням одна від одної за допомогою різних заздалегідь визначених проміжків. Таким чином, магнітні ділянки 3 послідовно впорядковують між основами. Іншими словами, магнітні ділянки можуть бути впорядковані пос лідовно, щонайменше, на одній основі так, щоб бути поруч одна з одною та/або бути розділеними одна від одної одним або більше заздалегідь визначеними проміжками. Також, одинарної основи може бути достатньо для зручного розміщення магнітних ділянок на вказаній основі. Магнітні ділянки 3 формують з першого магнітного матеріалу 4 та/або другого магнітного матеріалу 5. Такі магнітні матеріали відрізняються, щонайменше, однією властивістю. На рисунках перший магнітний матеріал 4 позначений світлою штриховкою, а другий магнітний матеріал 5 позначений темною штриховкою. Перший магнітний матеріал 4 та другий магнітний матеріал 5 мають, щонайменше, одну відмінну магнітну властивість, яка робить їх відмінними один від одного. В цьому варіанті перший магнітний матеріал 4 виготовлений з магнітного матеріалу, який має низьку коерцитивну силу (значення коерцитивної сили), а другий магнітний матеріал 5 виготовлений з магнітного матеріалу, який має високу коерцитивну силу (значення коерцитивної сили). Значення залишкової намагніченості кожного з магнітних матеріалів в загальному випадку залежить від їх товщини; тобто, чим менша товщина матеріалу, тим менше значення залишкової намагніченості. Таким чином, значення залишкової намагніченості магнітних матеріалів можуть бути однаковими або різними залежно від їх товщини. Наприклад, магнітним ділянкам 3 за допомогою магнітних чорнил з різними значеннями коерцитивної сили можна надавати однакових або різних значень залишкової намагніченості. Згідно варіанта реалізації показаного на рисунках магнітна ділянка 3, позначена № 1 та № 7, сформована виключно з першого магнітного матеріалу 4. Магнітна ділянка З, позначена № 2 та 4 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 60 № 8, сформована виключно з другого магнітного матеріалу 5. Магнітні ділянки 3, що залишилися, позначені від № 3 до № 6 та від № 9 до № 12, сформовані розміщеннями першого та другого магнітних матеріалів, які, що найменше, частково перекриваються. На магнітних ділянках, позначених № 5 та № 11, ділянка поверхні першого магнітного матеріалу 4 та ділянка поверхні другого магнітного матеріалу 5, що перекриваються, рівні, так що вони узгоджені одна з одною. Іншими словами, множина магнітних ділянок 3, розміщених між основами, містить магнітні ділянки, сформовані першим магнітним матеріалом 4 (див. № 1 або № 7) та/або магнітні ділянки, сформовані другим магнітним матеріалом 5 (див. № 2 або № 8) та/або магнітні ділянки сформовані першим і другим магнітними матеріалами, які мають одні і ті ж ділянки поверхні та розміщені з перекриттям так, що їх ділянки поверхні узгоджені одна з одною (див. № 5 та № 11) та, щонайменше, одна магнітна ділянка розташована так, щоб бути поруч до іншої та/або розташована окремо через заздалегідь зазначений проміжок. Крім того, в магнітних ділянках, позначених № 3, 4, 6, 9, 10 та 12, перекриті ділянки поверхні першого магнітного матеріалу 4 та другого магнітного матеріалу 5 відрізняються одна від одної так, що довжина та ширина ділянки поверхні другого магнітного матеріалу 5 відрізняється від довжини та ширини ділянки поверхні першого магнітного матеріалу 4. Таким чином, другий магнітний матеріал 5 частково покриває перший магнітний матеріал 4. Перший магнітний матеріал 4 не покритий другим магнітним матеріалом 5, щонайменше, з двох боків так, що і в першому просторовому напрямку (тут: поздовжній напрямок елемента захисту та напрямку датчика виявлення) елемента захисту та в другому просторовому напрямку, перпендикулярному до першого просторового напрямку, є перехід від першого магнітного матеріалу 4 до другого магнітного матеріалу 5. Тут, зміна між магнітними матеріалами є кроком від першого магнітного матеріалу 4 до другого магнітного матеріалу 5. Таким чином, розміщенням першого та другого магнітних матеріалів відповідно до магнітних ділянок № 3, 4, 6, 9, 10 або 12, бічне та поперечне положення та розміщення другого магнітного матеріалу 5, що перекриває (тобто, частково покриває) перший магнітний матеріал 4, встановлені відносно першого магнітного матеріалу 4. Таким чином, коректне виявлення вказаного положення та розміщення другого матеріалу 5 відповідно до першого магнітного матеріалу 4 за значеннями магнітного датчика (не показаний) можливе при знанні їх завчасно. Таким чином, рівень антиконтрафактної здатності елемента захисту згідно винаходу збільшується порівняно з магнітними ділянками №1,2, 5, 7, 8 або 11. Додатково та/або опційно магнітні матеріали можна покривати різними ділянками поверхні, або ділянки поверхні магнітних матеріалів можуть бути рівними за розміром, та/або магнітні матеріали можуть покривати ділянки поверхні, які відрізняються по довжині та/або ширині. Іншими словами, на фіг. 1 показані значення сигналів з магнітних ділянок, знятих з датчика відповідно до першого каналу детектування, а також елемент захисту (захисна нитка) у вигляді зверху. Тут елемент захисту не містить будь-якого тексту або чогось подібного. Магнітна ділянка № 1 нанесена за допомогою чорнила з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2). Магнітна ділянка № 2 нанесена за допомогою чорнила з високим значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2). Магнітна ділянка № 3 нанесена за допомогою чорнила з низьким значенням коерцитивної сили та низькою залишковою намагніченістю (значення сигналу датчика 1), що перекривається, зі зміщенням від центру ділянкою з чорнилом з високим значенням коерцитивної сили, довжина та ширина якої менша за ділянку з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -3). Магнітна ділянка № 4 нанесена за допомогою чорнила з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2), що перекривається по центру в обох напрямках ділянкою з чорнилом з високим значенням коерцитивної сили, довжина та ширина якої менша за ділянку з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2). Магнітна ділянка № 5 нанесена за допомогою чорнила з низьким значенням коерцитивної сили та низькою залишковою намагніченістю (значення сигналу датчика 1,-1), що перекривається з ділянкою з такими ж розмірами з високим значенням коерцитивної сили та низькою залишковою намагніченістю (значення сигналу датчика 1, -1), вихідний сигнал зчитувального датчика цієї магнітної ділянки розміщений, відповідно до каналу детектування 1, має значення 2, -2, що є сумою сигналів вищезазначених ділянок, де значення кожної дорівнює 1. Магнітна ділянка № 6 нанесена за допомогою чорнила з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2), що перекривається, зі зміщенням 5 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 від центру, з ділянкою з низькою залишковою намагніченістю (значення сигналу датчика 1, -1) та видає позитивне значення 3, яке є сумою значення сигналу датчика 2 низької коерцитивної сили + значення сигналу датчика 1 високої коерцитивної сили, та 1 негативний пік значення 1 сигналу датчика, згенерованого ділянкою з чорнилом високої коерцитивної сили та низькою залишковою намагніченістю, та другий негативний пік, від значення 2 сигналу датчика, згенерованого ділянкою з чорнилом низької коерцитивної сили та високої залишкової намагніченості. На фіг. 2 показаний вигляд у розрізі елемента захисту, який зображений на фіг. 1. Необхідно відзначити, що чим більша товщина, тим більша залишкова намагніченість, коли товщина знижується, залишкова намагніченість є низькою. Розташування ділянок, нанесених за допомогою чорнила з високим значенням коерцитивної сили, що перекриваються ділянками з чорнила з низьким значенням коерцитивної сили також чітко показані відповідними світлими та темними штрихуваннями магнітних матеріалів. На фіг. З показані значення сигналів датчика від магнітних ділянок згідно другого каналу детектування, а також елемент захисту, який показаний на фіг. 1 на вигляді зверху. Магнітна ділянка № 7, яка відповідає № 1, нанесена за допомогою чорнила з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2 згідно каналу детектування 1), але для каналу детектування 2, з магнітною орієнтацією, повернутою на 90° так, що вона не генерує ніякого сигналу згідно каналу детектування 2. Значення сигналу датчика магнітної ділянки № 8, яка відповідає № 2, нанесеної за допомогою чорнила з високим значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2), які, у цьому випадку, не змінюються відносно каналу детектування 1, оскільки не підлягають впливу магнітної сили постійного магніту, що використовується для повороту магнітного поля на 90°. Магнітна ділянка № 9, яка відповідає № 3, нанесеній за допомогою чорнила з низьким значенням коерцитивної сили та низькою залишковою намагніченістю (значення сигналу датчика 1 згідно каналу детектування 1), не детектується через дію ділянки № 7, оскільки накладена на неї ділянка зі зміщенням від центру на один розмір нанесена чорнилом з високим значенням коерцитивної сили, довжина та ширина якої менша за ділянку з низьким значенням коерцитивної сили з високою залишковою намагніченістю, детектується так само, як і біт № 8, але з базовим значенням сигналу датчика від чорнила з високим значенням коерцитивної сили, що становить 2, -2. Магнітна ділянка № 10, яка відповідає № 4, нанесеній за допомогою чорнила з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2), не детектується за тим самим принципом, що і ділянка № 7, оскільки накладена на неї ділянка, відцентрована в обох напрямках, нанесена чорнилом з високим значенням коерцитивної сили, довжина та ширина якої менша за ділянку з низьким значенням коерцитивної сили з високою залишковою намагніченістю, детектується так само як і біт № 8 зі значенням сигналу датчика 2, -2. Магнітна ділянка № 11, яка відповідає № 5, нанесеній за допомогою чорнила з низьким значенням коерцитивної сили та низькою залишковою намагніченістю (значення сигналу датчика 1, -1) не детектується, оскільки вона перекривається ділянкою з такими ж розмірами, з високим значенням коерцитивної сили та низькою залишковою намагніченістю (значення сигналу датчика 1, -1), яка детектується завдяки інтенсивності, що генерується високим значенням коерцитивної сили чорнила. Зчитування цього біта відповідно по каналу детектування 1 має значення 2, -2, що є сумою вищезазначених ділянок зі значенням 1, -1 кожна, оскільки у каналі детектування 2, як вказано вище, виявлено значення 1,-1. Магнітна ділянка № 12, яка відповідає № 6, нанесеною за допомогою чорнила з низьким значенням коерцитивної сили та високою залишковою намагніченістю (значення сигналу датчика 2, -2 по каналу детектування 1) не детектується, оскільки вона перекривається, зі зміщенням від центру на один розмір ділянкою з чорнила з високим значенням коерцитивної сили, довжина та ширина якої менша від нанесеної чорнилом з низьким значенням коерцитивної сили та високою залишковою намагніченістю, що дає значення сигналу датчика +1, -1, які генеруються тільки ділянкою з чорнила з високим значенням коерцитивної сили та низькою залишковою намагніченістю. На Фіг. 4 представлений інший варіант реалізації можливого зчитування або детектування магнітних ділянок елемента захисту (нитки) з використанням магнітних ділянок, ділянки яких з чорнила з низьким значенням коерцитивної сили мають таку ж ширину, що і нитка, з ділянками з чорнил з низьким значенням коерцитивної сили меншої ширини (як описано вище). Напрямок датчика зчитування (детектування) перпендикулярний нитці, і в засобах, паралельних нитці, для повороту магнітного поля ділянок з чорнила з низьким значенням коерцитивної сили на 90° використовують відповідний постійний магніт. Тут, для частини опису цього варіанту реалізаці ї, 6 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 яка залишилась, приймається все те, що і для варіанта реалізації, показаного на фіг. 1 -фіг. 3, і тільки відмінність цих варіантів реалізації описана нижче. У такій конфігурації, магнітна ділянка № 13 надає (канал детектування 1) два позитивних та два негативних піки, відповідно до різної ширини ділянок, в той час в каналі детектування 2 (див. ділянку № 14, відповідну № 13) буде виявлено один позитивний та один негативний пік, відповідно до ширини ділянок з чорнила з високим значенням коерцитивної сили. Знання ширини та положення нитки, наприклад, у банкноті, в яку вона вставлена, та знання ширини відповідних ділянок дозволяє зробити точне позиціонування. За допомогою вирівнювання ділянок з чорнила з високим значенням коерцитивної сили по лівому або по правому краю нитки, можна точно визначити чи це є одинарна нитка з подвійними характеристиками, або дві нитки. Елемент захисту згідно винаходу, зокрема, підходить для використання у виробництві захисних ниток та/або смужок та/або накладок для використання в банкнотах. Далі наведений опис виробництва захисних ниток для банкнот. Необхідно зазначити, що цей опис є лише однією можливістю та не обмежує інших варіантів реалізації винаходу. В загальному випадку захисні нитки виробляють багатосекційними роторними пресами з використанням ротогравюрних технологій та/або сериграфії та/або флексографії. Базовим матеріалом є основа з тонкого прозорого пластику, наприклад, поліестер товщиною 10 мкм з надрукованими немагнітним чорнилом ділянками (у цьому випадку за допомогою секції 1 роторного пресу), на які потім наносять магнітні ділянки, що формують коди. Чорнило, що використовується для друкування, має товщину у діапазоні від 1 до 4 мкм та взагалі є кольоровим алюмінієм, таким чином, як тільки воно з'єднуються з другим шаром, наприклад деметалізованим, то їх важко розпізнати. Оскільки винахід виробляють із щонайменше двох магнітних чорнил, які мають різні магнітні властивості (наприклад, значення коерцитивної сили та/або значення залишкової намагніченості), необхідно зазначити, що необхідно використовувати не менше двох секцій, одна з яких (секція 2 роторного пресу) для магнітного чорнила з низьким значенням коерцитивної сили та інша (секція 3 роторного пресу) для чорнила з високим значенням коерцитивної сили. Оскільки такі нитки в загальному випадку мають ширину в діапазоні від 1,5 мм до 5 мм, то використовуваний роторний прес повинен мати друкувальну реєстраційну систему між різними секціями, з жорстким допуском, щонайменше, в ± 0,2 пункти заданого значення. Наприклад, спробуйте уявити виготовлення нитки шириною 2 мм; потім надрукуйте її ділянки в секції 1, що дорівнює, щонайменше, ширині нитки (багато ниток в загальному випадку друкують поруч) з довжиною 20 мм, почергово з ділянками без чорнила 20 мм в довжину. Поверх ділянок довжиною 20 мм, надрукованих немагнітними чорнилом передбачене друкування, знову на ширину нитки або більшу, використовуючи секцію 2, ділянок чорнилом з низьким значенням коерцитивної сили по довжині 4 мм почергово з вільними ділянками також 4 мм в довжину; потім наносять 5 ділянок по 4 мм, з яких 1, 3 та 5 є магнітними, а 2 та 4 немагнітними. Поверх цих магнітних бітів, використовуючи секцію 3, друкують ділянки меншої ширини (наприклад, 0,8 мм) та 2,5 мм у довжину, рівні половині довжини ділянок, нанесених чорнилом з низьким значенням коерцитивної сили. Розміщення зазначених других ділянок, нанесених чорнилом з високим значенням коерцитивної сили, враховуючи ширину, може здійснюватись зліва (а), по центру (b) або справа (с) зазначених початкових ділянок та, відповідно по довжині, можуть розташовуватися на початку (А), по центру (В) або вкінці (С). Таким чином, створюють послідовності початкових ділянок (1-3-5) шириною 2 мм і довжиною 5 мм, подовжнє розміщення яких, крім того, має проміжок 5 мм, та другі послідовності ділянок з різними комбінаціями, наприклад, центровані по ширині (b), але розташовані по-різному, на початку (А на біті 1 (Фіг. 1 та 2 - біт 6)), по центру (В) на біті 2 (Фіг. 1 та 2 - біт 4) та в кінці (С) на біті 3 (Фіг. 1 та 2 - біт 3). Також необхідно відзначити, що значення ширини та довжини мають відрізнятися, щоб забезпечити коректну інтерпретацію; для нитки шириною 2 мм, індикативне значення різниць може бути: для ширини в 3 рази меншим, ніж допуск на суміщення роторного пресу (у випадку, показаному вище, мінімальна різниця буде становити 0,6 мм), а для довжини цей показник буде становити, щонайменше, в 6 разів більше допуску на суміщення і, таким чином, у випадку показаному вище, на 1,2 мм менше при допуску преса 0,2 мм. Потім, створюють такі другі ділянки, які можна центрувати по ширині (і, таким чином, 0,6 мм з одного краю + 0,8 мм для біту + 0,6 мм з іншого боку; кожен бік може становити 0,4 та/або 0,8 з точністю роторного пресу) та чия максимальна довжина, надрукована на 5 мм бітах, буде 3,8 мм залишаючи 1,2 мм в кінці у випадку (А), що може становити 1 мм. 7 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 3 допуском роторного пресу, 0,6 мм з кожного боку у випадку (В), який може бути від 0,4 мм до 0,8 мм та 1,2 мм на початку у випадку (С), який може становити 1 мм. Також необхідно відзначити, що після друку з використанням секції 2 роторного пресу, діє система, яка намагнічує зазначені ділянки, надруковані чорнилом з низьким значенням коерцитивної сили, за допомогою постійного магніту з високим значенням коерцитивної сили, який вводить магнітний сигнал у стан насичення так, що послідовності датчиків, виготовлених з індукційними або резистивними приймаючими голівками, детектують їх інтенсивність. Інший схожий пристрій використовують після секції 3, яка друкує ділянки чорнилом з високим значенням коерцитивної сили, знову вводячи зазначені ділянки у стан насичення та детектуючи їх за допомогою індуктивних та резистивних датчиків. За допомогою точного аналізу сигналів після секції 3, порівняних із сигналами після секції 2, отримують значення друкованого суміщення ділянок з перекриттям. Також важливо відзначити те, що кожна сигнальна ділянка, з низьким або високим значенням коерцитивної сили, може мати рівні та/або різні значення залишкової намагніченості, отримані за рахунок більшої кількості (більша товщина при таких самих розмірах) та з суттєвою різницею вмісту феритів у чорнилі. Ділянки, виготовлені таким чином, можуть бути вставлені у системи кодування, що передбачають інші ділянки, виготовлені з одинарного типу магнітного чорнила (значення коерцитивної сили) та/або з іншими ділянками, які ідеально ідентичні та виготовлені з чорнил з низьким значенням коерцитивної сили та чорнил з високим значенням коерцитивної сили. Наступна специфікація буде стосуватися терміну "ділянки", який використовується для ідентифікації однакових поверхонь, або, щонайменше, тих, які виготовлені зі стандартними допусками у налаштуваннях друкування. Ділянки, вказані винаході, реалізовані у вигляді ділянок, чиї поверхні відрізняються, надруковані з перекриттям, можуть мати різну товщину, а, таким чином, і об'єми, також у вигляді ділянок з однаковими поверхнями. Різні об'єми, таким чином, надають різну залишкову намагніченість у такій самій ділянці поверхні. Насамкінець, предметом винаходу є магнітні ділянки реалізовані за допомогою магнітних ділянок, що перекриваються, одна з яких може мати меншу ділянку поверхні, ніж інша, для детектування, та об'єми яких можуть бути однаковими або відрізнятися, та значення коерцитивної сили зазначених ділянок, які перекриваються, можуть відрізнятися для отримання, наприклад, ділянок з однаковим значенням коерцитивної сили, однаковою площею та однаковою залишковою намагніченістю або різною залишковою намагніченістю, накладених на ділянки зі значенням коерцитивної сили в місці перекривання, ще більш відмінної від значення коерцитивної сили першої основи ділянки, ділянки якої можуть бути однаковими, більшими або меншими, ніж ті, що їх перекривають та мають однакову або різну залишкову намагніченість серед них та ділянок, що їх перекривають. Всю конструкцію можна покрити ділянкою металевого барвника, щоб покрити магнітні біти. Перший шар поліестеру може з'єднуватися з дотриманням поздовжнього та поперечного суміщення наступним шаром поліестеру з металевими характеристиками (алюміній, нанесений у вакуумі), який може мати наскрізні та/або не наскрізні отвори у металевому шарі, які переносять тексти або, в іншому випадку, випадку, графічні маркування. Зазначені отвори можуть бути достатніми для надання змоги інтерпретувати тексти або графічні маркування при перегляді у світлі, що проходить. Також необхідно зазначити, що ділянки можуть бути виконані на алюмінієвих металевих ділянках, нанесених у вакуумі, або на інших матеріалах призначених для оптичного затемнення коду. Одна або обидві поліестерові плівки можуть мати в своєму складі матеріали, які викликають зміну кольору та/або флуоресцентний ефект та/або зміну ефектів. Нитки, виготовлені так, як зазначено вище, та, відповідно, з кодами, що мають щонайменше один біт, створений за допомогою різних ділянок та з іншим значенням коерцитивної сили, вставлені в банкнотний папір, за допомогою вікна або загальних технологій пресування, мають бути намагнічені постійними магнітами з підвищеною силою, яка введе магнітні ділянки у стан насичення для того, щоб дозволити їх виявлення у різних режимах, наприклад: - Коли банкноти переміщують перпендикулярно до нитки, зчитування та декодування відбувається так, як описано вище, надається послідовність ділянок, що ідентифікують, щонайменше, три коди, щонайменше, один з яких представляє біт з двома вхідними позитивними піками та/або вихідними (відповідно негативними піками). Відстань між двома піками відповідає розміщенню компонування між двома магнітними ділянками. 8 UA 106428 C2 5 10 15 20 25 30 35 40 45 50 55 60 - Коли банкноти переміщують паралельно до нитки, зчитування та декодування відбувається так, як описано вище і у цьому випадку також надається послідовність кодів та ділянки, як показано вище. - Додаткова характеристика зчитування, яка може бути розроблена для банкнот, що мають коди, сформовані ділянками, що виготовлені за допомогою накладання ділянок з різними значеннями коерцитивної сили, та в яких поверхнева ширина однієї ділянки менша за поверхневу ширину іншої, полягає в ідентифікації за допомогою двох послідовних датчиків різної ширини двох магнітних ділянок та компонування однієї відносно іншої. Для виконання такого типу зчитування мають бути відомі компонування-відстань між двома датчиками. Має бути вставлений між двома датчиками магніт, який повертає магнітне поле ділянок, нанесених чорнилом з низьким значенням, коерцитивної сили на 90° так, що перший датчик детектує подвійні вхідні та вихідні сигнали від більших ділянок (з низьким значенням коерцитивної сили і шириною, що дорівнює ширині нитки) та від вужчих ділянок (з високим значенням коерцитивної сили та вужчими, ніж нитка). Магніт, що викликає магнітне обертання ділянок з чорнила за низьким значенням коерцитивної сили, перешкоджає детектуванню цього на другому датчику, що, таким чином, виявить лише ділянки з чорнила з високим значенням коерцитивної сили, які відповідають вужчим ділянкам. Аналізуючи сигнали з 1-го та 2-го датчиків, їх ширину та компонування є можливість недорого ідентифікувати нитки, виготовлені з магнітними ділянками виготовленими з різними значеннями коерцитивної сили та ділянками поверхні. Згідно винаходу захищений документ відповідно до одного варіанту реалізації показаний з паперовою та/або синтетичною основою, подібно до банкноти, на якій, або насправді у якій, є нитка та/або смужка та/або накладка типу захисної системи з магнітними кодами, утвореними з магнітних ділянок, що відрізняються магнітним чорнилом з різними значеннями коерцитивної сили та мають, щонайменше, один біт на код виготовлений з перекриванням зазначених ділянок, щонайменше, одна з яких має поверхню та розміри, що відрізняються по довжині, або по ширині, або і по довжині і по ширині. Також винахід спрямований на процес отримання елемента захисту (нитки або стрічки або накладки) та на систему попереднього намагнічування постійними магнітами, яки вводять у стан насичення деякі магнітні ділянки, які виявляють за допомогою індукційних або резистивних датчиків. Також предметом винаходу є тип кодування, що охоплює щонайменше 10 кодів вставлених один в інший, які розпізнають наступним чином: 1. 1-й код - намагнічування всіх ділянок до стану насичення дає перший код, сформований магнітними ділянками, які розміщені почергово з проміжками, з яких, щонайменше, одна представляє два послідовні позитивні або негативні піки; зазначені піки також можуть бути двома позитивними та двома негативними - на Фіг. 1 тригер у положенні 0,5 (біти з червоними (значення сигналу датчика -2, 2), синіми (значення сигналу датчика -1, 1) та жовтими сферами (значення сигналу датчика 3, -3)). 2. 2-й код - положення тригера у 1,5 біти з червоними (значення сигналу датчика -2, 2) та жовтими сферичними іконками (значення сигналу датчика 3, -3) детектованіені -фіг. 1. 3. 3-й код - положення тригера у 2,5 жовтий біт (значення сигналу датчика 3, -3) детектований - Фіг. 1. 4. 4-й код - компонування зазначених ділянок/бітів в різний спосіб вздовж довжини. Таким чином, проміжки різної довжини можуть формувати двійкові або більш складні коди, які надають значення "0" короткому проміжку та "1" довгому проміжку; середні проміжки будуть позначатись значенням "2" і так далі. На фіг. 1 тригер у положенні 0,5 (біти з червоними (значення сигналу датчика 2, -2), синіми (значення сигналу датчика 1, -1) та жовтими сферами (значення сигналу датчика 3, -3)). 5. 5-й код - проміжки, детектовані тригером у положенні 1,5, відрізняються (через те, що кількість ділянок відрізняється) від тих, що виявив тригер у положенні 0,5 - фіг. 1. 6. 6-й код - проміжки, детектовані тригером у положенні 2,5, відрізняються (через те, що кількість ділянок відрізняється) від тих, що виявив тригер у положенні 0,5 та 1,5 -фіг. 1. 7. 7-й код - використання постійного магніту із значенням коерцитивної сили, що знаходиться між нанесеними чорнилом ділянками з коерцитивною силою, що використовуються та орієнтовані на 90° по відношенню до першого намагнічування, анулює детектування ділянок, нанесених чорнилом з низьким значенням коерцитивної сили, залишаючи тільки ділянки, нанесені чорнилом з високим значенням коерцитивної сили з меншою кількістю ділянок - фіг. З тригер у положенні 0,5. 8. 8-й код - положення тригера у 1,5 ділянки з червоними сферичними іконками детектовані фіг. 3. 9. 9-й код - детектовані проміжки за допомогою тригера у положенні 0,5 - фіг. 3. 9 UA 106428 C2 10. 10-й код - детектовані проміжки у положенні тригера 1,5 - фіг. 3. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Елемент захисту, що має щонайменше одну магнітну ділянку, виготовлену щонайменше з першого та другого магнітних матеріалів, які відрізняються щонайменше однією магнітною властивістю, другий магнітний матеріал частково покриває перший магнітний матеріал, який відрізняється тим, що перший магнітний матеріал не перекритий другим магнітним матеріалом щонайменше з двох сторін так, що і в першому просторовому напрямку елемента захисту та в другому просторовому напрямку, перпендикулярному до першого просторового напрямку, є перехід від першого магнітного матеріалу до другого магнітного матеріалу. 2. Елемент захисту за п. 1, який відрізняється тим, що перехід між магнітними матеріалами є кроком від першого магнітного матеріалу до другого магнітного матеріалу. 3. Елемент захисту за п. 1 або п. 2, який відрізняється тим, що магнітні матеріали покривають різні ділянки поверхні. 4. Елемент захисту за будь-яким з попередніх пунктів, який відрізняється тим, що магнітні матеріали покривають ділянки поверхні, які відрізняються по довжині та/або по ширині. 5. Елемент захисту за п. 1 або п. 2, який відрізняється тим, що ділянки поверхні магнітних матеріалів рівні за розміром. 6. Елемент захисту за будь-яким з попередніх пунктів, який відрізняється тим, що магнітні матеріали відрізняються один від одного значеннями коерцитивної сили, а їх значення залишкової намагніченості однакові або відрізняються. 7. Елемент захисту за будь-яким з попередніх пунктів, який відрізняється тим, що, крім того, містить у собі основу, виготовлену з паперу та/або синтетичного матеріалу, як захисний документ або захисна нитка, смужка або накладка, в якій зазначений текст та/або графічні маркування для того, щоб створити негативні та/або позитивні тексти та/або шаблони, де основа щонайменше частково затемнена при перегляді у світлі, що проходить. 8. Елемент захисту за будь-яким з попередніх пунктів, який відрізняється тим, що магнітні матеріали мають різні значення коерцитивної сили, а їх значення залишкової намагніченості можна змінювати за допомогою встановлення різної товщини матеріалів. 9. Елемент захисту за п. 8, який відрізняється тим, що множину зазначених магнітних ділянок послідовно розміщують на основі, щоб вони були прилеглими одна до одної та/або розділені заздалегідь визначеними проміжками. 10. Елемент захисту за п. 9, який відрізняється тим, що множина магнітних ділянок, яка включає в себе магнітні ділянки, сформовані першим магнітним матеріалом, та/або магнітні ділянки, сформовані другим магнітним матеріалом, та/або магнітні ділянки, сформовані першим та другим магнітними матеріалами, що мають однакову ділянку поверхні та розміщені з перекриттям так, щоб їх ділянки поверхні були конгруентні одна з одною та щонайменше одна магнітна ділянка була розміщена так, щоб бути прилеглою до іншої та/або була відділеною від іншої заздалегідь визначеним проміжком. 11. Елемент захисту за будь-яким з попередніх пунктів, який відрізняється тим, що магнітні ділянки впроваджуються за значеннями магнітних чорнил з різними коерцитивними значеннями та ідентичними або різними значеннями залишкової магнітної індукції. 12. Елемент захисту за одним з попередніх пунктів, який відрізняється тим, що елемент захисту складається з магнітних матеріалів, реалізованих за п. 1, розміщених та/або надрукованих у захисному документі або на захисній нитці, смужці або накладці. 13. Спосіб зчитування елемента захисту за одним з попередніх пунктів, який відрізняється тим, що спосіб включає в себе наступні кроки: орієнтування магнітних ділянок за допомогою першого магніту, який має високу коерцитивну силу для введення магнітних ділянок у стан насичення та детектування магнітних матеріалів за допомогою першої зчитувальної головки зчитувального датчика у напрямку зчитування датчика уздовж елемента захисту, отримуючи перший код; орієнтування магнітних ділянок за допомогою другого магніту, що має меншу коерцитивну силу, ніж перший магніт, так, щоб магнітне поле першого магнітного матеріалу повернулось на 90° та детектування другого магнітного матеріалу за допомогою другої зчитувальної головки зчитувального датчика у напрямку зчитування датчика уздовж елемента захисту, отримуючи другий код; детектування або визначення третього коду, згенерованого першим магнітним матеріалом у напрямку зчитування датчика уздовж елемента захисту. 14. Система зчитування елемента захисту, яка містить елемент захисту за будь-яким з пп. 1-12, та зчитувальний пристрій, де зчитувальний пристрій містить перший магніт з високою коерцитивною силою, що адаптований для орієнтації магнітних ділянок, другий магніт з нижчою 10 UA 106428 C2 5 10 15 коерцитивною силою, ніж перший магніт, адаптований для орієнтування магнітних ділянок так, щоб магнітне поле першого магнітного матеріалу повернулось на 90°, зчитувальний датчик, який має першу зчитувальну головку, адаптовану для детектування магнітних матеріалів у напрямку зчитування датчика уздовж елемента захисту для отримання першого коду, та другу зчитувальну головку, адаптовану для детектування другого магнітного матеріалу у напрямку зчитування датчика уздовж елемента захисту для отримання другого коду, і засоби, адаптовані для детектування або визначення третього коду, згенерованого першим магнітним матеріалом у напрямку зчитування датчика уздовж елемента захисту. 15. Спосіб виготовлення елемента захисту за будь-яким з пп. 7-12, який включає в себе наступні кроки: друкування першого магнітного матеріалу, який задає магнітні ділянки, на основі, перший магнітний матеріал має низьке значення коерцитивної сили; насичення першого магнітного матеріалу; друкування другого магнітного матеріалу, який має високе значення коерцитивної сили, більше за низьке значення коерцитивної сили першого магнітного матеріалу, на магнітних ділянках так, що другий магнітний матеріал частково покриває перший магнітний матеріал, і перший магнітний матеріал не перекритий другим магнітним матеріалом щонайменше з двох сторін так, що і в першому просторовому напрямку, і в другому просторовому напрямку, перпендикулярному першому просторовому напрямку, є перехід від першого магнітного матеріалу до другого магнітного матеріалу; та насичення другого магнітного матеріалу. 11 UA 106428 C2 12 UA 106428 C2 13 UA 106428 C2 14 UA 106428 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
