Спосіб визначення напружень у трубопроводах на підставі вимірювання коерцитивної сили
Формула / Реферат
Спосіб визначення напружень в трубопроводах на підставі вимірювання коерцитивної сили, який полягає в тому, що для вимірювання напружень у виробі обирають величину коерцитивної сили Нс пов'язану з пластичною деформацією в розвантаженому стані виробу для зменшення впливу умов випробувань на магнітні властивості та залишкову деформацію і за результатами контролю величини коерцитивної сили прогнозують залишковий ресурс виробу, який відрізняється тим, що прикладають ступінчасті розтягуючі навантаження на зразок повздовж вісі деформації, вимірюють силу на кожному ступені в напруженому стані, знижують навантаження до проміжного рівня, що відповідає розрахунковому рівню робочого напруження, скидають навантаження до нуля (σ=0) та вимірюють Нс в розвантаженому стані, вводять поправочний коефіцієнт і визначають величину напружено-деформованого стану металу трубопроводу.
Текст

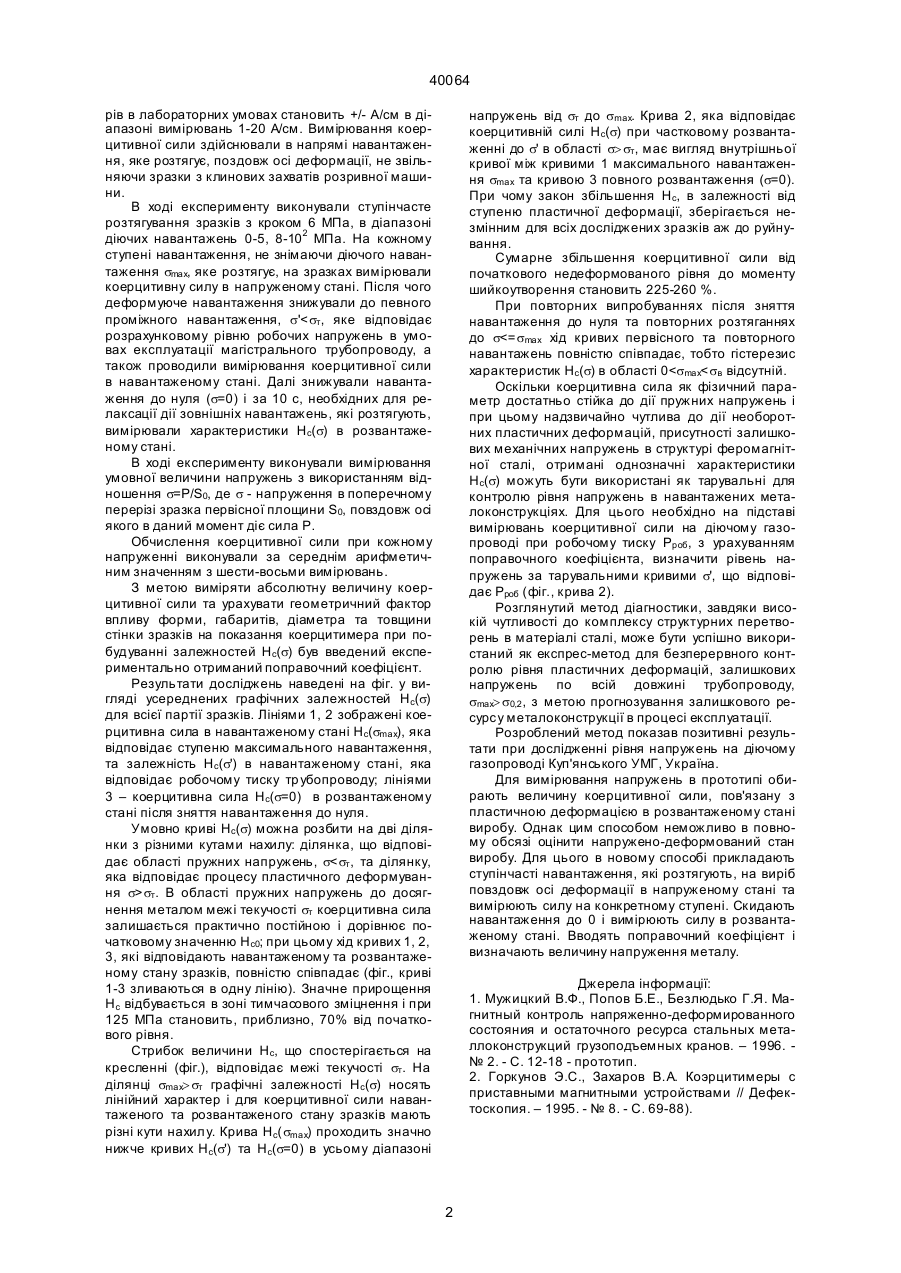

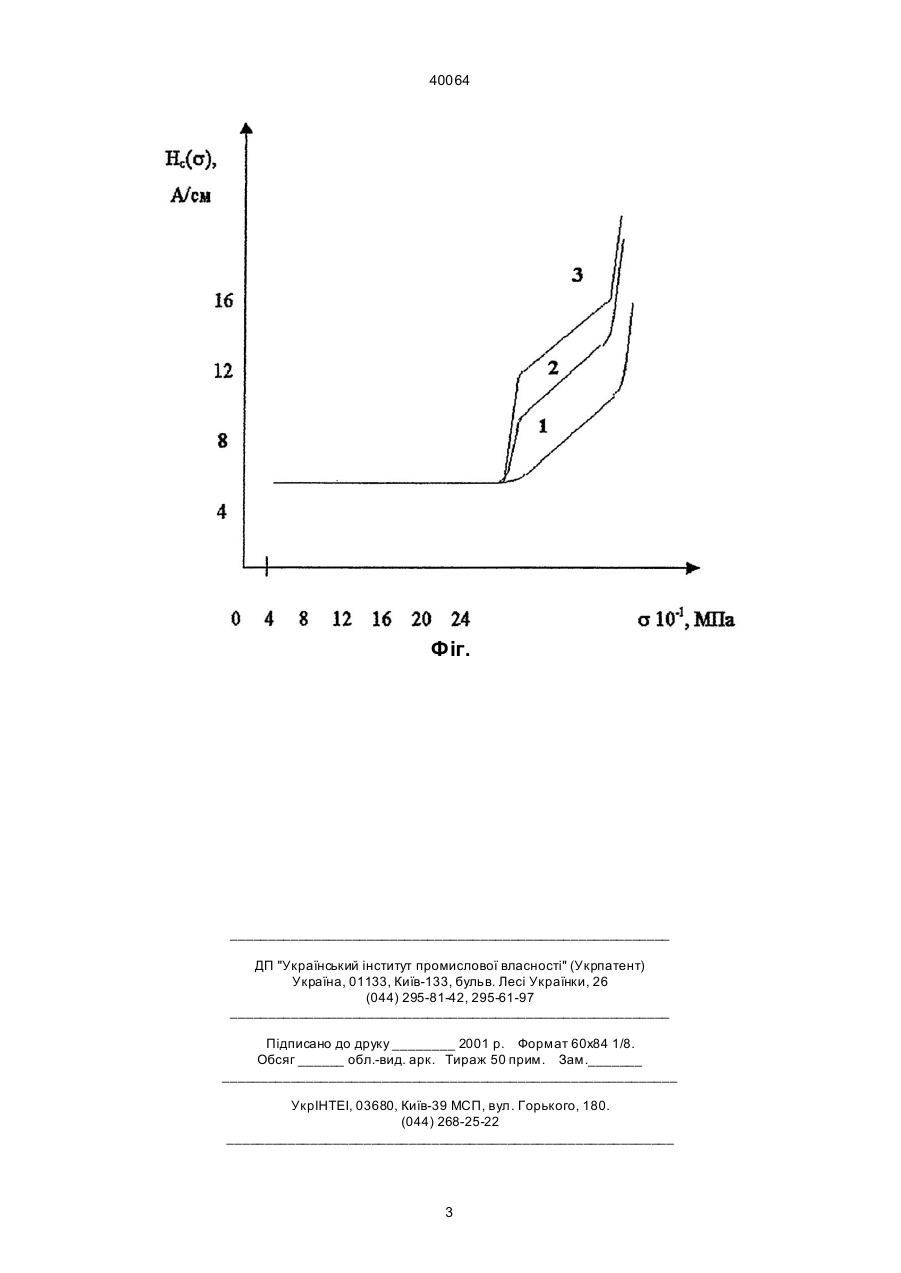

Спосіб визначення напружень в трубопроводах на підставі вимірювання коерцитивної сили, який полягає в тому, що для вимірювання напружень у виробі обирають величину коерцитивної сили Нс, пов'язану з пластичною деформацією в розвантаженому стані виробу, для зменшення впливу умов випробувань на магнітні властивості 40064 напружень від sт до smax. Крива 2, яка відповідає коерцитивній силі Н с(s) при частковому розвантаженні до s' в області s> sт, має вигляд внутрішньої кривої між кривими 1 максимального навантаження smax та кривою 3 повного розвантаження (s=0). При чому закон збільшення Н с, в залежності від ступеню пластичної деформації, зберігається незмінним для всіх досліджених зразків аж до руйнування. Сумарне збільшення коерцитивної сили від початкового недеформованого рівня до моменту шийкоутворення становить 225-260 %. При повторних випробуваннях після зняття навантаження до нуля та повторних розтяганнях до s
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of detection of tensions in pipelines on the basis of coercitive force measurements
Автори англійськоюIhumientsev Yevhen Oleksandrovych
Назва патенту російськоюСпособ определения напряжений в трубопроводах на основании измерения коэрцитивной силы
Автори російськоюИгуменцев Евгений Александрович
МПК / Мітки
МПК: G01L 1/00
Мітки: вимірювання, коерцитивної, трубопроводах, спосіб, сили, напружень, визначення, підставі
