Курильний виріб і спосіб його виготовлення

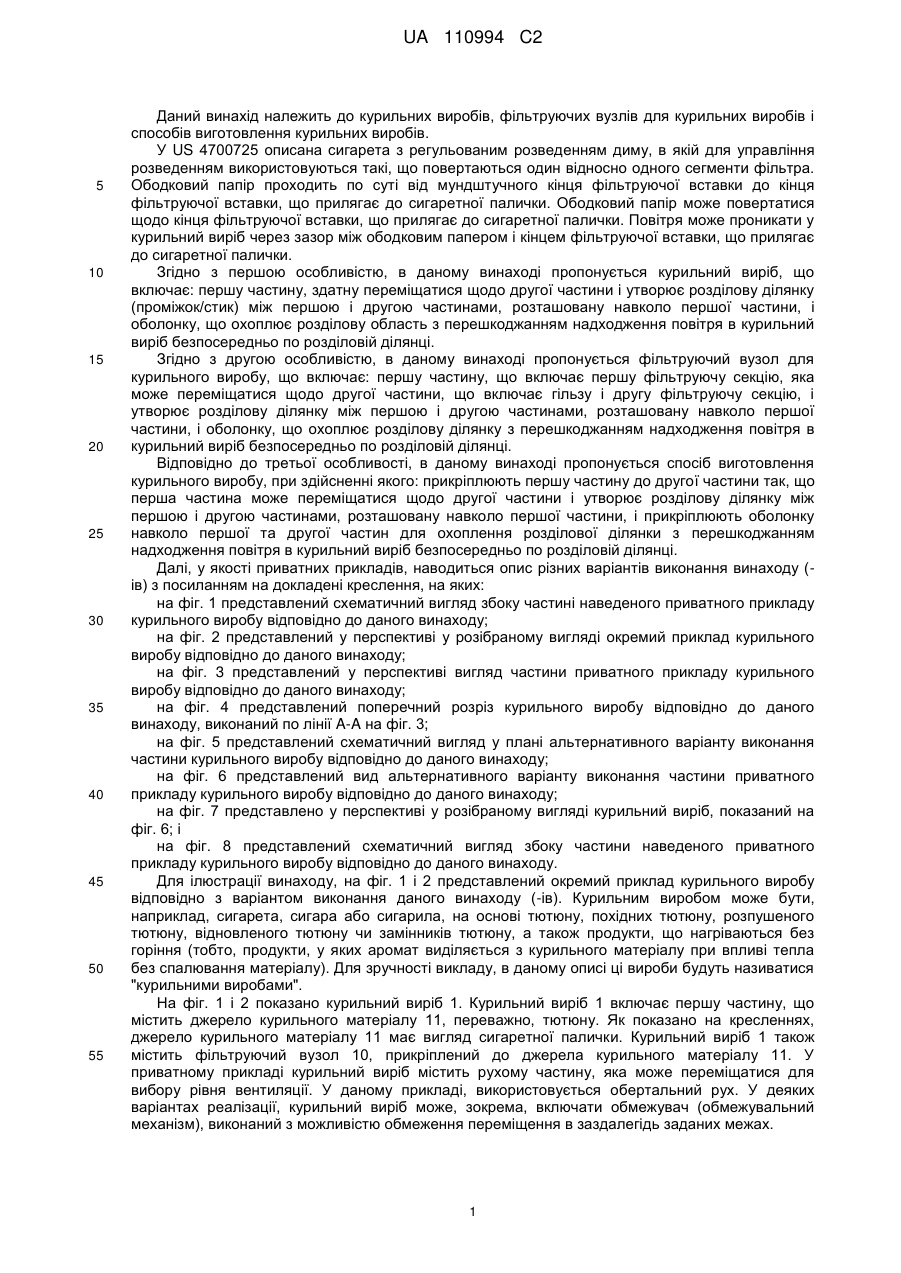

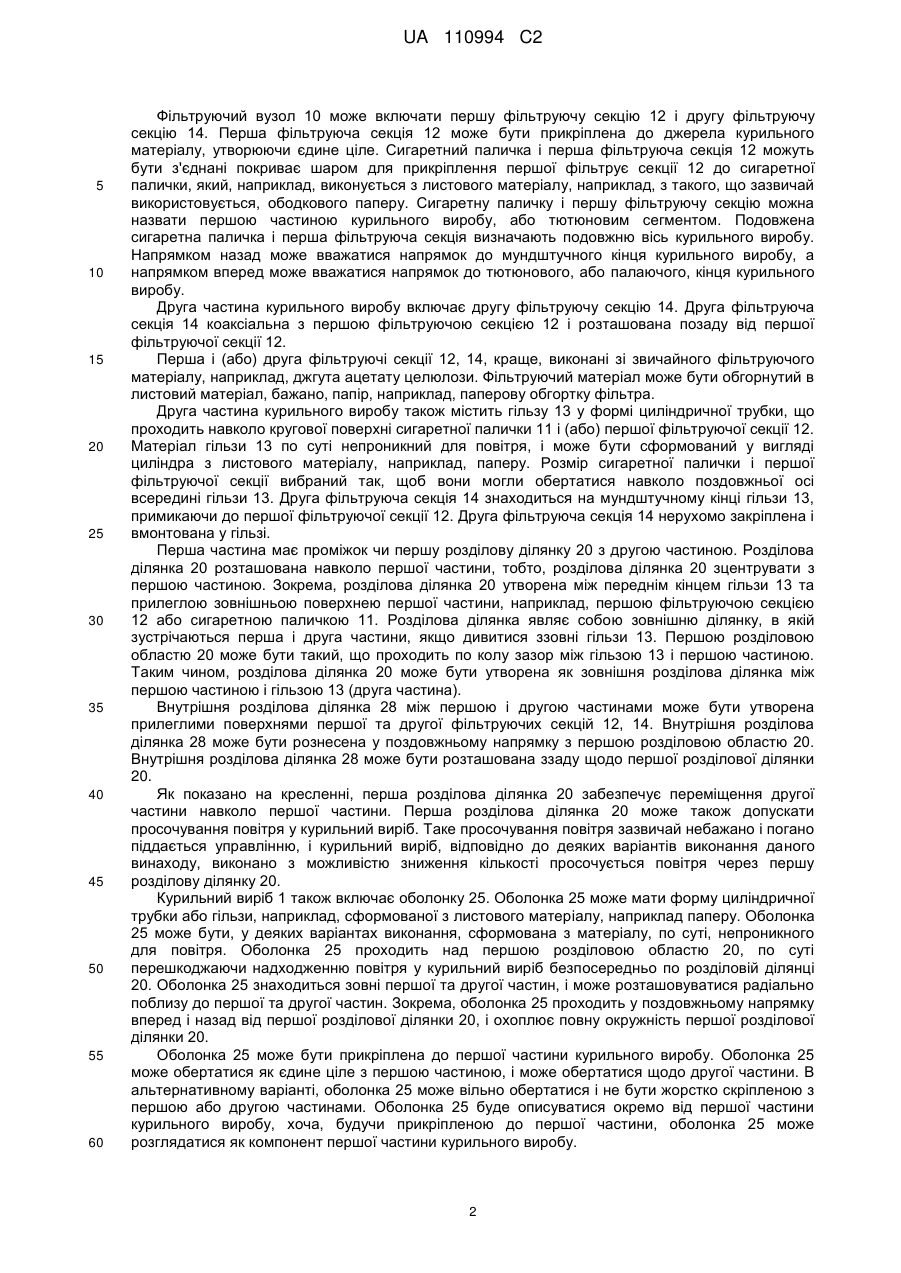

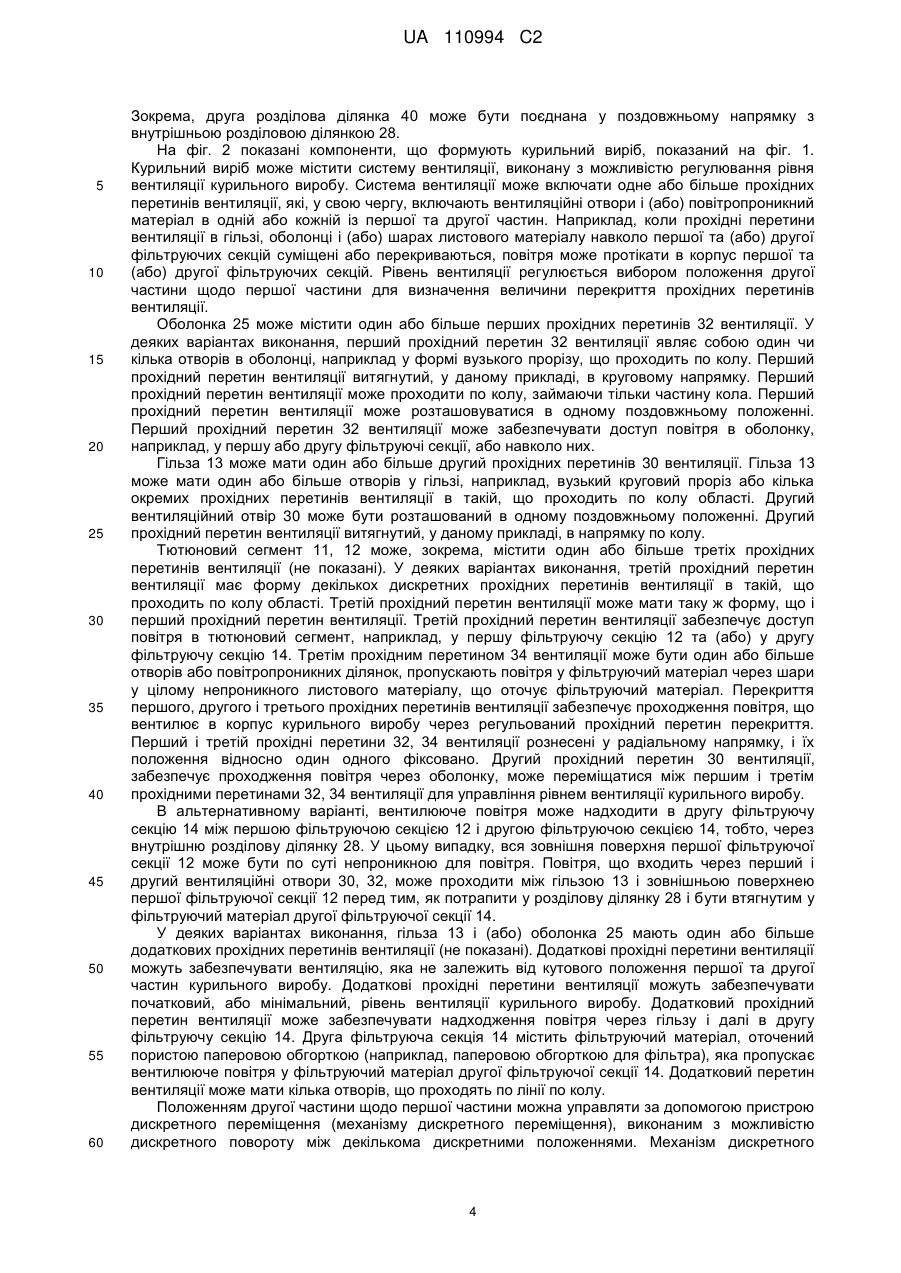

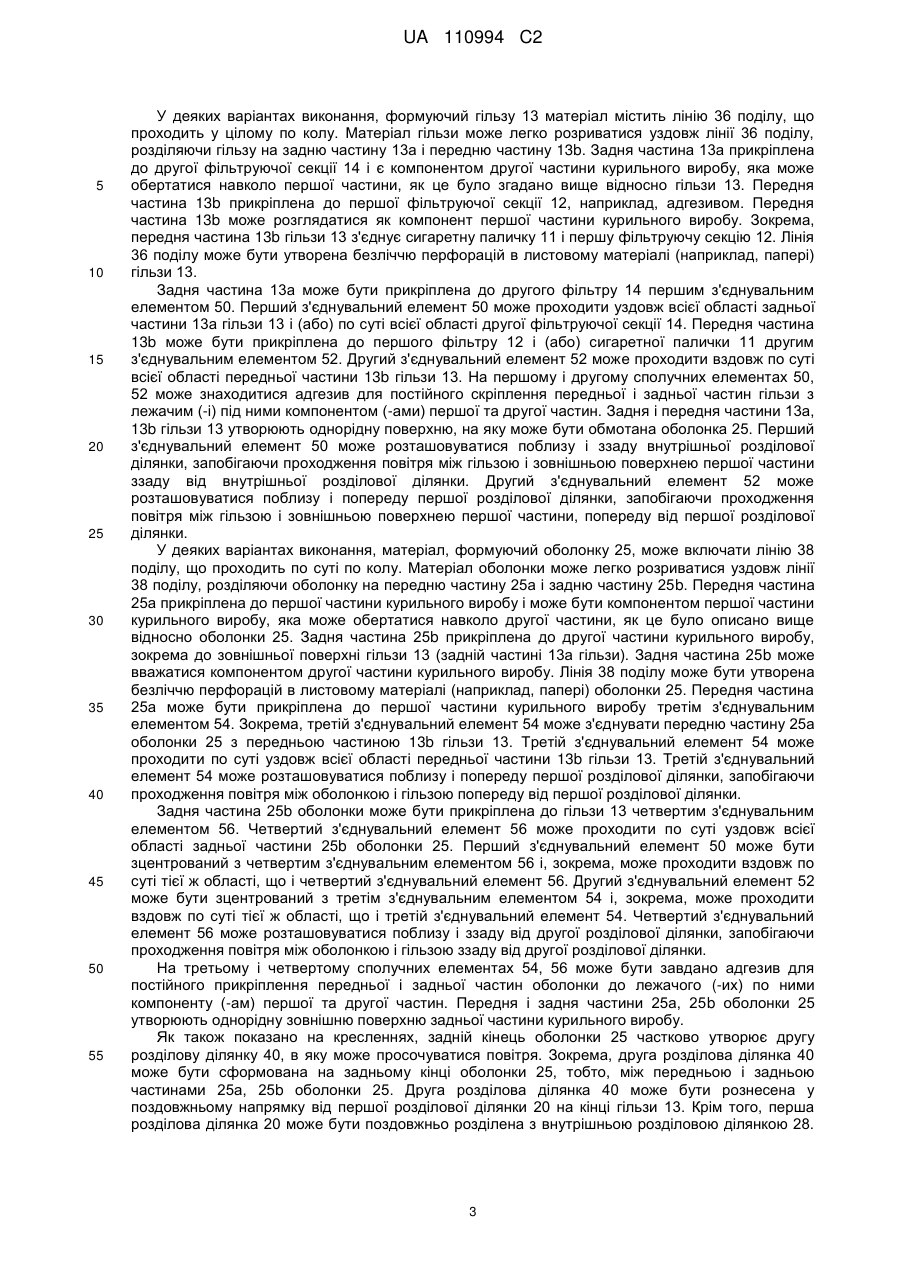

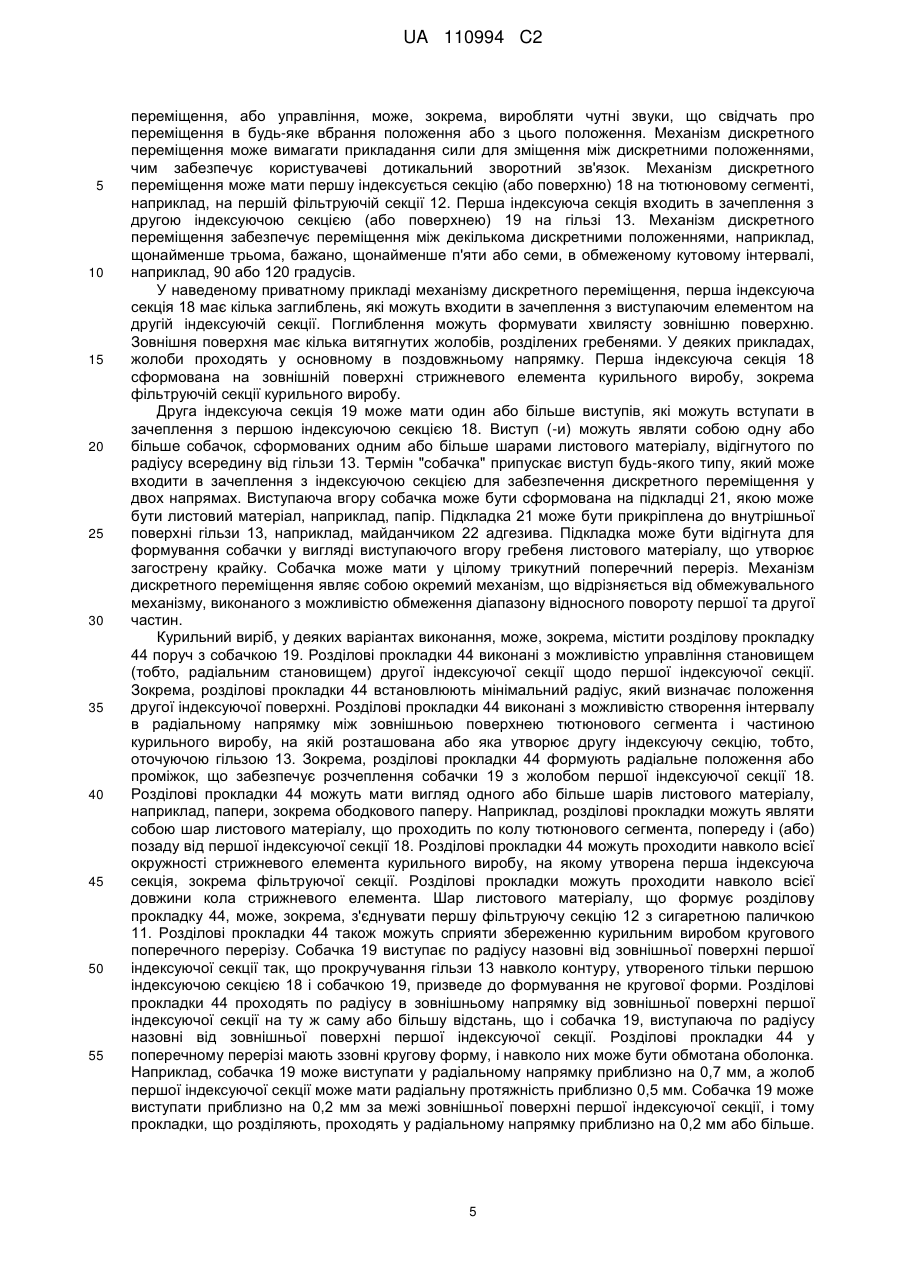

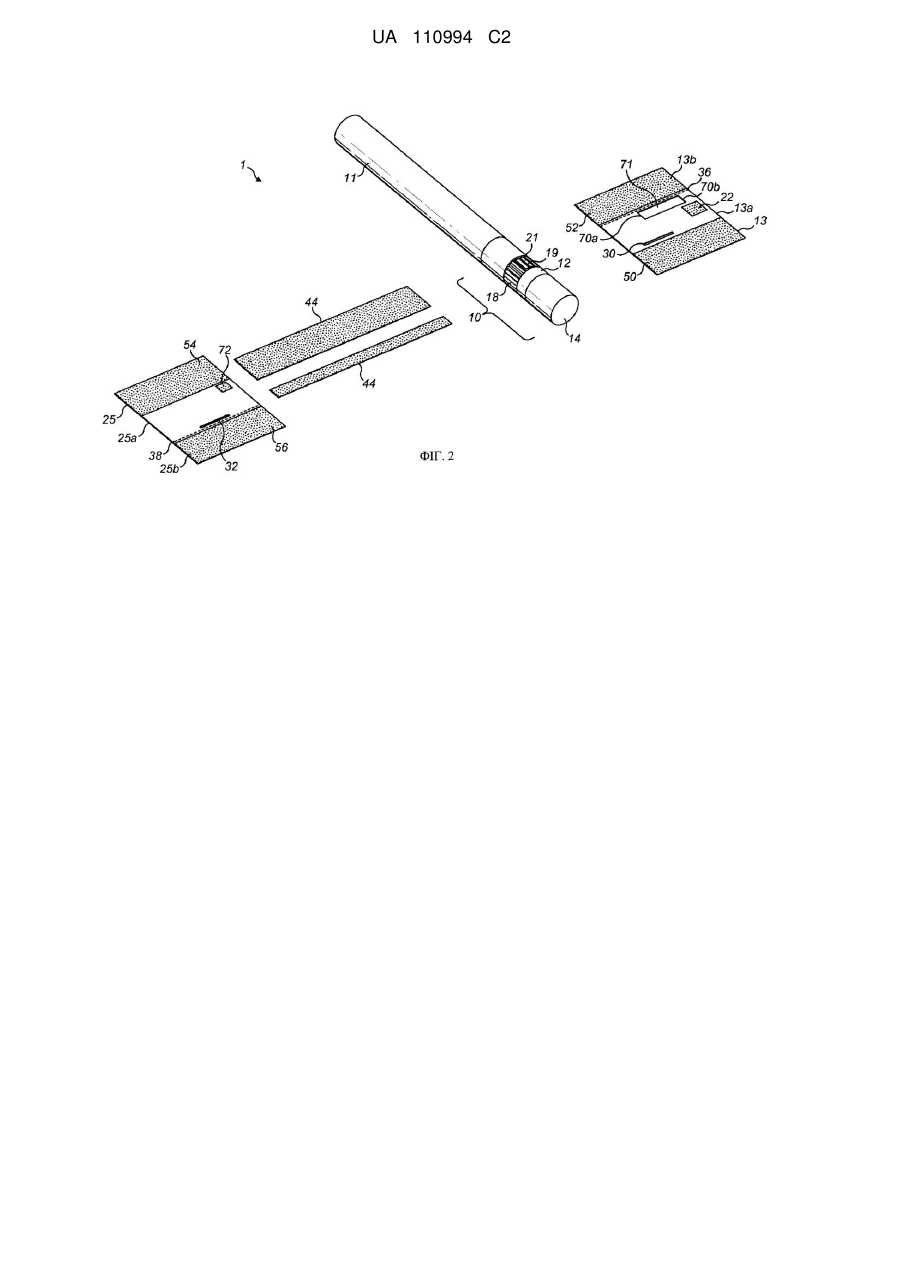

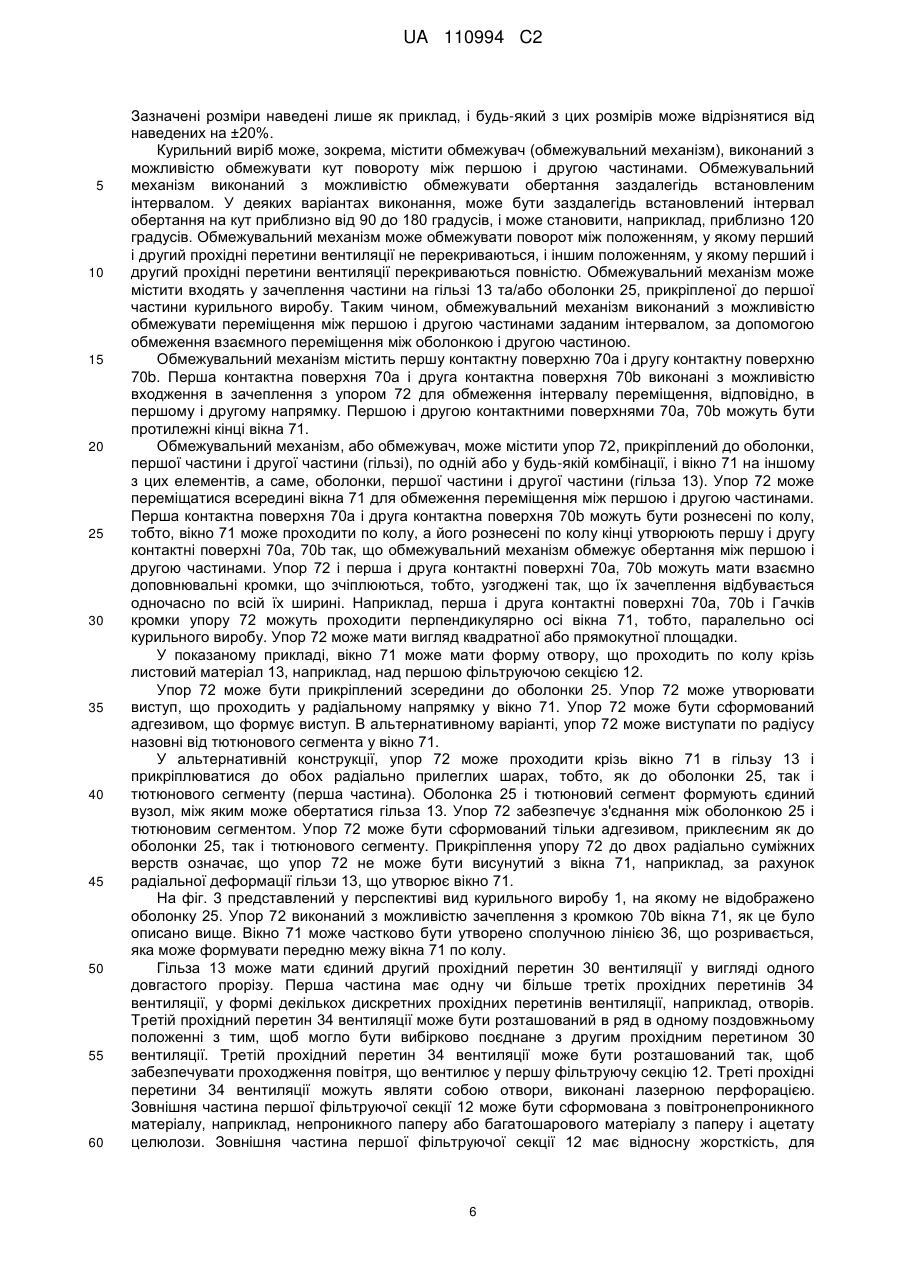

Реферат: У заявці описано курильний виріб, що включає першу частину, що має подовжню вісь і яка може переміщатися щодо другої частини, яка містить гільзу, з утворенням розділової області між першою і другою частинами, розташованої навколо першої частини. Крім того, є оболонка, що охоплює розділову ділянку з перешкоджанням надходження повітря в курильний виріб безпосередньо по розділовій ділянці. Курильний виріб виконано з можливістю обмеження поздовжнього руху гільзи по першій частині. Другим об'єктом винаходу заявлений фільтруючий вузол для курильного виробу. Третім об'єктом заявлений спосіб виготовлення курильного виробу. UA 110994 C2 (12) UA 110994 C2 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід належить до курильних виробів, фільтруючих вузлів для курильних виробів і способів виготовлення курильних виробів. У US 4700725 описана сигарета з регульованим розведенням диму, в якій для управління розведенням використовуються такі, що повертаються один відносно одного сегменти фільтра. Ободковий папір проходить по суті від мундштучного кінця фільтруючої вставки до кінця фільтруючої вставки, що прилягає до сигаретної палички. Ободковий папір може повертатися щодо кінця фільтруючої вставки, що прилягає до сигаретної палички. Повітря може проникати у курильний виріб через зазор між ободковим папером і кінцем фільтруючої вставки, що прилягає до сигаретної палички. Згідно з першою особливістю, в даному винаході пропонується курильний виріб, що включає: першу частину, здатну переміщатися щодо другої частини і утворює розділову ділянку (проміжок/стик) між першою і другою частинами, розташовану навколо першої частини, і оболонку, що охоплює розділову область з перешкоджанням надходження повітря в курильний виріб безпосередньо по розділовій ділянці. Згідно з другою особливістю, в даному винаході пропонується фільтруючий вузол для курильного виробу, що включає: першу частину, що включає першу фільтруючу секцію, яка може переміщатися щодо другої частини, що включає гільзу і другу фільтруючу секцію, і утворює розділову ділянку між першою і другою частинами, розташовану навколо першої частини, і оболонку, що охоплює розділову ділянку з перешкоджанням надходження повітря в курильний виріб безпосередньо по розділовій ділянці. Відповідно до третьої особливості, в даному винаході пропонується спосіб виготовлення курильного виробу, при здійсненні якого: прикріплюють першу частину до другої частини так, що перша частина може переміщатися щодо другої частини і утворює розділову ділянку між першою і другою частинами, розташовану навколо першої частини, і прикріплюють оболонку навколо першої та другої частин для охоплення розділової ділянки з перешкоджанням надходження повітря в курильний виріб безпосередньо по розділовій ділянці. Далі, у якості приватних прикладів, наводиться опис різних варіантів виконання винаходу (ів) з посиланням на докладені креслення, на яких: на фіг. 1 представлений схематичний вигляд збоку частині наведеного приватного прикладу курильного виробу відповідно до даного винаходу; на фіг. 2 представлений у перспективі у розібраному вигляді окремий приклад курильного виробу відповідно до даного винаходу; на фіг. 3 представлений у перспективі вигляд частини приватного прикладу курильного виробу відповідно до даного винаходу; на фіг. 4 представлений поперечний розріз курильного виробу відповідно до даного винаходу, виконаний по лінії A-A на фіг. 3; на фіг. 5 представлений схематичний вигляд у плані альтернативного варіанту виконання частини курильного виробу відповідно до даного винаходу; на фіг. 6 представлений вид альтернативного варіанту виконання частини приватного прикладу курильного виробу відповідно до даного винаходу; на фіг. 7 представлено у перспективі у розібраному вигляді курильний виріб, показаний на фіг. 6; і на фіг. 8 представлений схематичний вигляд збоку частини наведеного приватного прикладу курильного виробу відповідно до даного винаходу. Для ілюстрації винаходу, на фіг. 1 і 2 представлений окремий приклад курильного виробу відповідно з варіантом виконання даного винаходу (-ів). Курильним виробом може бути, наприклад, сигарета, сигара або сигарила, на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну чи замінників тютюну, а також продукти, що нагріваються без горіння (тобто, продукти, у яких аромат виділяється з курильного матеріалу при впливі тепла без спалювання матеріалу). Для зручності викладу, в даному описі ці вироби будуть називатися "курильними виробами". На фіг. 1 і 2 показано курильний виріб 1. Курильний виріб 1 включає першу частину, що містить джерело курильного матеріалу 11, переважно, тютюну. Як показано на кресленнях, джерело курильного матеріалу 11 має вигляд сигаретної палички. Курильний виріб 1 також містить фільтруючий вузол 10, прикріплений до джерела курильного матеріалу 11. У приватному прикладі курильний виріб містить рухому частину, яка може переміщатися для вибору рівня вентиляції. У даному прикладі, використовується обертальний рух. У деяких варіантах реалізації, курильний виріб може, зокрема, включати обмежувач (обмежувальний механізм), виконаний з можливістю обмеження переміщення в заздалегідь заданих межах. 1 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фільтруючий вузол 10 може включати першу фільтруючу секцію 12 і другу фільтруючу секцію 14. Перша фільтруюча секція 12 може бути прикріплена до джерела курильного матеріалу, утворюючи єдине ціле. Сигаретний паличка і перша фільтруюча секція 12 можуть бути з'єднані покриває шаром для прикріплення першої фільтрує секції 12 до сигаретної палички, який, наприклад, виконується з листового матеріалу, наприклад, з такого, що зазвичай використовується, ободкового паперу. Сигаретну паличку і першу фільтруючу секцію можна назвати першою частиною курильного виробу, або тютюновим сегментом. Подовжена сигаретна паличка і перша фільтруюча секція визначають подовжню вісь курильного виробу. Напрямком назад може вважатися напрямок до мундштучного кінця курильного виробу, а напрямком вперед може вважатися напрямок до тютюнового, або палаючого, кінця курильного виробу. Друга частина курильного виробу включає другу фільтруючу секцію 14. Друга фільтруюча секція 14 коаксіальна з першою фільтруючою секцією 12 і розташована позаду від першої фільтруючої секції 12. Перша і (або) друга фільтруючі секції 12, 14, краще, виконані зі звичайного фільтруючого матеріалу, наприклад, джгута ацетату целюлози. Фільтруючий матеріал може бути обгорнутий в листовий матеріал, бажано, папір, наприклад, паперову обгортку фільтра. Друга частина курильного виробу також містить гільзу 13 у формі циліндричної трубки, що проходить навколо кругової поверхні сигаретної палички 11 і (або) першої фільтруючої секції 12. Матеріал гільзи 13 по суті непроникний для повітря, і може бути сформований у вигляді циліндра з листового матеріалу, наприклад, паперу. Розмір сигаретної палички і першої фільтруючої секції вибраний так, щоб вони могли обертатися навколо поздовжньої осі всередині гільзи 13. Друга фільтруюча секція 14 знаходиться на мундштучному кінці гільзи 13, примикаючи до першої фільтруючої секції 12. Друга фільтруюча секція 14 нерухомо закріплена і вмонтована у гільзі. Перша частина має проміжок чи першу розділову ділянку 20 з другою частиною. Розділова ділянка 20 розташована навколо першої частини, тобто, розділова ділянка 20 зцентрувати з першою частиною. Зокрема, розділова ділянка 20 утворена між переднім кінцем гільзи 13 та прилеглою зовнішньою поверхнею першої частини, наприклад, першою фільтруючою секцією 12 або сигаретною паличкою 11. Розділова ділянка являє собою зовнішню ділянку, в якій зустрічаються перша і друга частини, якщо дивитися ззовні гільзи 13. Першою розділовою областю 20 може бути такий, що проходить по колу зазор між гільзою 13 і першою частиною. Таким чином, розділова ділянка 20 може бути утворена як зовнішня розділова ділянка між першою частиною і гільзою 13 (друга частина). Внутрішня розділова ділянка 28 між першою і другою частинами може бути утворена прилеглими поверхнями першої та другої фільтруючих секцій 12, 14. Внутрішня розділова ділянка 28 може бути рознесена у поздовжньому напрямку з першою розділовою областю 20. Внутрішня розділова ділянка 28 може бути розташована ззаду щодо першої розділової ділянки 20. Як показано на кресленні, перша розділова ділянка 20 забезпечує переміщення другої частини навколо першої частини. Перша розділова ділянка 20 може також допускати просочування повітря у курильний виріб. Таке просочування повітря зазвичай небажано і погано піддається управлінню, і курильний виріб, відповідно до деяких варіантів виконання даного винаходу, виконано з можливістю зниження кількості просочується повітря через першу розділову ділянку 20. Курильний виріб 1 також включає оболонку 25. Оболонка 25 може мати форму циліндричної трубки або гільзи, наприклад, сформованої з листового матеріалу, наприклад паперу. Оболонка 25 може бути, у деяких варіантах виконання, сформована з матеріалу, по суті, непроникного для повітря. Оболонка 25 проходить над першою розділовою областю 20, по суті перешкоджаючи надходженню повітря у курильний виріб безпосередньо по розділовій ділянці 20. Оболонка 25 знаходиться зовні першої та другої частин, і може розташовуватися радіально поблизу до першої та другої частин. Зокрема, оболонка 25 проходить у поздовжньому напрямку вперед і назад від першої розділової ділянки 20, і охоплює повну окружність першої розділової ділянки 20. Оболонка 25 може бути прикріплена до першої частини курильного виробу. Оболонка 25 може обертатися як єдине ціле з першою частиною, і може обертатися щодо другої частини. В альтернативному варіанті, оболонка 25 може вільно обертатися і не бути жорстко скріпленою з першою або другою частинами. Оболонка 25 буде описуватися окремо від першої частини курильного виробу, хоча, будучи прикріпленою до першої частини, оболонка 25 може розглядатися як компонент першої частини курильного виробу. 2 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких варіантах виконання, формуючий гільзу 13 матеріал містить лінію 36 поділу, що проходить у цілому по колу. Матеріал гільзи може легко розриватися уздовж лінії 36 поділу, розділяючи гільзу на задню частину 13а і передню частину 13b. Задня частина 13а прикріплена до другої фільтруючої секції 14 і є компонентом другої частини курильного виробу, яка може обертатися навколо першої частини, як це було згадано вище відносно гільзи 13. Передня частина 13b прикріплена до першої фільтруючої секції 12, наприклад, адгезивом. Передня частина 13b може розглядатися як компонент першої частини курильного виробу. Зокрема, передня частина 13b гільзи 13 з'єднує сигаретну паличку 11 і першу фільтруючу секцію 12. Лінія 36 поділу може бути утворена безліччю перфорацій в листовому матеріалі (наприклад, папері) гільзи 13. Задня частина 13а може бути прикріплена до другого фільтру 14 першим з'єднувальним елементом 50. Перший з'єднувальний елемент 50 може проходити уздовж всієї області задньої частини 13а гільзи 13 і (або) по суті всієї області другої фільтруючої секції 14. Передня частина 13b може бути прикріплена до першого фільтру 12 і (або) сигаретної палички 11 другим з'єднувальним елементом 52. Другий з'єднувальний елемент 52 може проходити вздовж по суті всієї області передньої частини 13b гільзи 13. На першому і другому сполучних елементах 50, 52 може знаходитися адгезив для постійного скріплення передньої і задньої частин гільзи з лежачим (-і) під ними компонентом (-ами) першої та другої частин. Задня і передня частини 13а, 13b гільзи 13 утворюють однорідну поверхню, на яку може бути обмотана оболонка 25. Перший з'єднувальний елемент 50 може розташовуватися поблизу і ззаду внутрішньої розділової ділянки, запобігаючи проходження повітря між гільзою і зовнішньою поверхнею першої частини ззаду від внутрішньої розділової ділянки. Другий з'єднувальний елемент 52 може розташовуватися поблизу і попереду першої розділової ділянки, запобігаючи проходження повітря між гільзою і зовнішньою поверхнею першої частини, попереду від першої розділової ділянки. У деяких варіантах виконання, матеріал, формуючий оболонку 25, може включати лінію 38 поділу, що проходить по суті по колу. Матеріал оболонки може легко розриватися уздовж лінії 38 поділу, розділяючи оболонку на передню частину 25а і задню частину 25b. Передня частина 25а прикріплена до першої частини курильного виробу і може бути компонентом першої частини курильного виробу, яка може обертатися навколо другої частини, як це було описано вище відносно оболонки 25. Задня частина 25b прикріплена до другої частини курильного виробу, зокрема до зовнішньої поверхні гільзи 13 (задній частині 13а гільзи). Задня частина 25b може вважатися компонентом другої частини курильного виробу. Лінія 38 поділу може бути утворена безліччю перфорацій в листовому матеріалі (наприклад, папері) оболонки 25. Передня частина 25а може бути прикріплена до першої частини курильного виробу третім з'єднувальним елементом 54. Зокрема, третій з'єднувальний елемент 54 може з'єднувати передню частину 25а оболонки 25 з передньою частиною 13b гільзи 13. Третій з'єднувальний елемент 54 може проходити по суті уздовж всієї області передньої частини 13b гільзи 13. Третій з'єднувальний елемент 54 може розташовуватися поблизу і попереду першої розділової ділянки, запобігаючи проходження повітря між оболонкою і гільзою попереду від першої розділової ділянки. Задня частина 25b оболонки може бути прикріплена до гільзи 13 четвертим з'єднувальним елементом 56. Четвертий з'єднувальний елемент 56 може проходити по сутіуздовж всієї області задньої частини 25b оболонки 25. Перший з'єднувальний елемент 50 може бути зцентрований з четвертим з'єднувальним елементом 56 і, зокрема, може проходити вздовж по суті тієї ж області, що і четвертий з'єднувальний елемент 56. Другий з'єднувальний елемент 52 може бути зцентрований з третім з'єднувальним елементом 54 і, зокрема, може проходити вздовж по суті тієї ж області, що і третій з'єднувальний елемент 54. Четвертий з'єднувальний елемент 56 може розташовуватися поблизу і ззаду від другої розділової ділянки, запобігаючи проходження повітря між оболонкою і гільзою ззаду від другої розділової ділянки. На третьому і четвертому сполучних елементах 54, 56 може бути завдано адгезив для постійного прикріплення передньої і задньої частин оболонки до лежачого (-их) по ними компоненту (-ам) першої та другої частин. Передня і задня частини 25а, 25b оболонки 25 утворюють однорідну зовнішню поверхню задньої частини курильного виробу. Як також показано на кресленнях, задній кінець оболонки 25 частково утворює другу розділову ділянку 40, в яку може просочуватися повітря. Зокрема, друга розділова ділянка 40 може бути сформована на задньому кінці оболонки 25, тобто, між передньою і задньою частинами 25а, 25b оболонки 25. Друга розділова ділянка 40 може бути рознесена у поздовжньому напрямку від першої розділової ділянки 20 на кінці гільзи 13. Крім того, перша розділова ділянка 20 може бути поздовжньо розділена з внутрішньою розділовою ділянкою 28. 3 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, друга розділова ділянка 40 може бути поєднана у поздовжньому напрямку з внутрішньою розділовою ділянкою 28. На фіг. 2 показані компоненти, що формують курильний виріб, показаний на фіг. 1. Курильний виріб може містити систему вентиляції, виконану з можливістю регулювання рівня вентиляції курильного виробу. Система вентиляції може включати одне або більше прохідних перетинів вентиляції, які, у свою чергу, включають вентиляційні отвори і (або) повітропроникний матеріал в одній або кожній із першої та другої частин. Наприклад, коли прохідні перетини вентиляції в гільзі, оболонці і (або) шарах листового матеріалу навколо першої та (або) другої фільтруючих секцій суміщені або перекриваються, повітря може протікати в корпус першої та (або) другої фільтруючих секцій. Рівень вентиляції регулюється вибором положення другої частини щодо першої частини для визначення величини перекриття прохідних перетинів вентиляції. Оболонка 25 може містити один або більше перших прохідних перетинів 32 вентиляції. У деяких варіантах виконання, перший прохідний перетин 32 вентиляції являє собою один чи кілька отворів в оболонці, наприклад у формі вузького прорізу, що проходить по колу. Перший прохідний перетин вентиляції витягнутий, у даному прикладі, в круговому напрямку. Перший прохідний перетин вентиляції може проходити по колу, займаючи тільки частину кола. Перший прохідний перетин вентиляції може розташовуватися в одному поздовжньому положенні. Перший прохідний перетин 32 вентиляції може забезпечувати доступ повітря в оболонку, наприклад, у першу або другу фільтруючі секції, або навколо них. Гільза 13 може мати один або більше другий прохідних перетинів 30 вентиляції. Гільза 13 може мати один або більше отворів у гільзі, наприклад, вузький круговий проріз або кілька окремих прохідних перетинів вентиляції в такій, що проходить по колу області. Другий вентиляційний отвір 30 може бути розташований в одному поздовжньому положенні. Другий прохідний перетин вентиляції витягнутий, у даному прикладі, в напрямку по колу. Тютюновий сегмент 11, 12 може, зокрема, містити один або більше третіх прохідних перетинів вентиляції (не показані). У деяких варіантах виконання, третій прохідний перетин вентиляції має форму декількох дискретних прохідних перетинів вентиляції в такій, що проходить по колу області. Третій прохідний перетин вентиляції може мати таку ж форму, що і перший прохідний перетин вентиляції. Третій прохідний перетин вентиляції забезпечує доступ повітря в тютюновий сегмент, наприклад, у першу фільтруючу секцію 12 та (або) у другу фільтруючу секцію 14. Третім прохідним перетином 34 вентиляції може бути один або більше отворів або повітропроникних ділянок, пропускають повітря у фільтруючий матеріал через шари у цілому непроникного листового матеріалу, що оточує фільтруючий матеріал. Перекриття першого, другого і третього прохідних перетинів вентиляції забезпечує проходження повітря, що вентилює в корпус курильного виробу через регульований прохідний перетин перекриття. Перший і третій прохідні перетини 32, 34 вентиляції рознесені у радіальному напрямку, і їх положення відносно один одного фіксовано. Другий прохідний перетин 30 вентиляції, забезпечує проходження повітря через оболонку, може переміщатися між першим і третім прохідними перетинами 32, 34 вентиляції для управління рівнем вентиляції курильного виробу. В альтернативному варіанті, вентилююче повітря може надходити в другу фільтруючу секцію 14 між першою фільтруючою секцією 12 і другою фільтруючою секцією 14, тобто, через внутрішню розділову ділянку 28. У цьому випадку, вся зовнішня поверхня першої фільтруючої секції 12 може бути по суті непроникною для повітря. Повітря, що входить через перший і другий вентиляційні отвори 30, 32, може проходити між гільзою 13 і зовнішньою поверхнею першої фільтруючої секції 12 перед тим, як потрапити у розділову ділянку 28 і бути втягнутим у фільтруючий матеріал другої фільтруючої секції 14. У деяких варіантах виконання, гільза 13 і (або) оболонка 25 мають один або більше додаткових прохідних перетинів вентиляції (не показані). Додаткові прохідні перетини вентиляції можуть забезпечувати вентиляцію, яка не залежить від кутового положення першої та другої частин курильного виробу. Додаткові прохідні перетини вентиляції можуть забезпечувати початковий, або мінімальний, рівень вентиляції курильного виробу. Додатковий прохідний перетин вентиляції може забезпечувати надходження повітря через гільзу і далі в другу фільтруючу секцію 14. Друга фільтруюча секція 14 містить фільтруючий матеріал, оточений пористою паперовою обгорткою (наприклад, паперовою обгорткою для фільтра), яка пропускає вентилююче повітря у фільтруючий матеріал другої фільтруючої секції 14. Додатковий перетин вентиляції може мати кілька отворів, що проходять по лінії по колу. Положенням другої частини щодо першої частини можна управляти за допомогою пристрою дискретного переміщення (механізму дискретного переміщення), виконаним з можливістю дискретного повороту між декількома дискретними положеннями. Механізм дискретного 4 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 переміщення, або управління, може, зокрема, виробляти чутні звуки, що свідчать про переміщення в будь-яке вбрання положення або з цього положення. Механізм дискретного переміщення може вимагати прикладання сили для зміщення між дискретними положеннями, чим забезпечує користувачеві дотикальний зворотний зв'язок. Механізм дискретного переміщення може мати першу індексується секцію (або поверхню) 18 на тютюновому сегменті, наприклад, на першій фільтруючій секції 12. Перша індексуюча секція входить в зачеплення з другою індексуючою секцією (або поверхнею) 19 на гільзі 13. Механізм дискретного переміщення забезпечує переміщення між декількома дискретними положеннями, наприклад, щонайменше трьома, бажано, щонайменше п'яти або семи, в обмеженому кутовому інтервалі, наприклад, 90 або 120 градусів. У наведеному приватному прикладі механізму дискретного переміщення, перша індексуюча секція 18 має кілька заглиблень, які можуть входити в зачеплення з виступаючим елементом на другій індексуючій секції. Поглиблення можуть формувати хвилясту зовнішню поверхню. Зовнішня поверхня має кілька витягнутих жолобів, розділених гребенями. У деяких прикладах, жолоби проходять у основному в поздовжньому напрямку. Перша індексуюча секція 18 сформована на зовнішній поверхні стрижневого елемента курильного виробу, зокрема фільтруючій секції курильного виробу. Друга індексуюча секція 19 може мати один або більше виступів, які можуть вступати в зачеплення з першою індексуючою секцією 18. Виступ (-и) можуть являти собою одну або більше собачок, сформованих одним або більше шарами листового матеріалу, відігнутого по радіусу всередину від гільзи 13. Термін "собачка" припускає виступ будь-якого типу, який може входити в зачеплення з індексуючою секцією для забезпечення дискретного переміщення у двох напрямах. Виступаюча вгору собачка може бути сформована на підкладці 21, якою може бути листовий матеріал, наприклад, папір. Підкладка 21 може бути прикріплена до внутрішньої поверхні гільзи 13, наприклад, майданчиком 22 адгезива. Підкладка може бути відігнута для формування собачки у вигляді виступаючого вгору гребеня листового матеріалу, що утворює загострену крайку. Собачка може мати у цілому трикутний поперечний переріз. Механізм дискретного переміщення являє собою окремий механізм, що відрізняється від обмежувального механізму, виконаного з можливістю обмеження діапазону відносного повороту першої та другої частин. Курильний виріб, у деяких варіантах виконання, може, зокрема, містити розділову прокладку 44 поруч з собачкою 19. Розділові прокладки 44 виконані з можливістю управління становищем (тобто, радіальним становищем) другої індексуючої секції щодо першої індексуючої секції. Зокрема, розділові прокладки 44 встановлюють мінімальний радіус, який визначає положення другої індексуючої поверхні. Розділові прокладки 44 виконані з можливістю створення інтервалу в радіальному напрямку між зовнішньою поверхнею тютюнового сегмента і частиною курильного виробу, на якій розташована або яка утворює другу індексуючу секцію, тобто, оточуючою гільзою 13. Зокрема, розділові прокладки 44 формують радіальне положення або проміжок, що забезпечує розчеплення собачки 19 з жолобом першої індексуючої секції 18. Розділові прокладки 44 можуть мати вигляд одного або більше шарів листового матеріалу, наприклад, папери, зокрема ободкового паперу. Наприклад, розділові прокладки можуть являти собою шар листового матеріалу, що проходить по колу тютюнового сегмента, попереду і (або) позаду від першої індексуючої секції 18. Розділові прокладки 44 можуть проходити навколо всієї окружності стрижневого елемента курильного виробу, на якому утворена перша індексуюча секція, зокрема фільтруючої секції. Розділові прокладки можуть проходити навколо всієї довжини кола стрижневого елемента. Шар листового матеріалу, що формує розділову прокладку 44, може, зокрема, з'єднувати першу фільтруючу секцію 12 з сигаретною паличкою 11. Розділові прокладки 44 також можуть сприяти збереженню курильним виробом кругового поперечного перерізу. Собачка 19 виступає по радіусу назовні від зовнішньої поверхні першої індексуючої секції так, що прокручування гільзи 13 навколо контуру, утвореного тільки першою індексуючою секцією 18 і собачкою 19, призведе до формування не кругової форми. Розділові прокладки 44 проходять по радіусу в зовнішньому напрямку від зовнішньої поверхні першої індексуючої секції на ту ж саму або більшу відстань, що і собачка 19, виступаюча по радіусу назовні від зовнішньої поверхні першої індексуючої секції. Розділові прокладки 44 у поперечному перерізі мають ззовні кругову форму, і навколо них може бути обмотана оболонка. Наприклад, собачка 19 може виступати у радіальному напрямку приблизно на 0,7 мм, а жолоб першої індексуючої секції може мати радіальну протяжність приблизно 0,5 мм. Собачка 19 може виступати приблизно на 0,2 мм за межі зовнішньої поверхні першої індексуючої секції, і тому прокладки, що розділяють, проходять у радіальному напрямку приблизно на 0,2 мм або більше. 5 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зазначені розміри наведені лише як приклад, і будь-який з цих розмірів може відрізнятися від наведених на ±20%. Курильний виріб може, зокрема, містити обмежувач (обмежувальний механізм), виконаний з можливістю обмежувати кут повороту між першою і другою частинами. Обмежувальний механізм виконаний з можливістю обмежувати обертання заздалегідь встановленим інтервалом. У деяких варіантах виконання, може бути заздалегідь встановлений інтервал обертання на кут приблизно від 90 до 180 градусів, і може становити, наприклад, приблизно 120 градусів. Обмежувальний механізм може обмежувати поворот між положенням, у якому перший і другий прохідні перетини вентиляції не перекриваються, і іншим положенням, у якому перший і другий прохідні перетини вентиляції перекриваються повністю. Обмежувальний механізм може містити входять у зачеплення частини на гільзі 13 та/або оболонки 25, прикріпленої до першої частини курильного виробу. Таким чином, обмежувальний механізм виконаний з можливістю обмежувати переміщення між першою і другою частинами заданим інтервалом, за допомогою обмеження взаємного переміщення між оболонкою і другою частиною. Обмежувальний механізм містить першу контактну поверхню 70а і другу контактну поверхню 70b. Перша контактна поверхня 70а і друга контактна поверхня 70b виконані з можливістю входження в зачеплення з упором 72 для обмеження інтервалу переміщення, відповідно, в першому і другому напрямку. Першою і другою контактними поверхнями 70а, 70b можуть бути протилежні кінці вікна 71. Обмежувальний механізм, або обмежувач, може містити упор 72, прикріплений до оболонки, першої частини і другої частини (гільзі), по одній або у будь-якій комбінації, і вікно 71 на іншому з цих елементів, а саме, оболонки, першої частини і другої частини (гільза 13). Упор 72 може переміщатися всередині вікна 71 для обмеження переміщення між першою і другою частинами. Перша контактна поверхня 70а і друга контактна поверхня 70b можуть бути рознесені по колу, тобто, вікно 71 може проходити по колу, а його рознесені по колу кінці утворюють першу і другу контактні поверхні 70а, 70b так, що обмежувальний механізм обмежує обертання між першою і другою частинами. Упор 72 і перша і друга контактні поверхні 70а, 70b можуть мати взаємно доповнювальні кромки, що зчіплюються, тобто, узгоджені так, що їх зачеплення відбувається одночасно по всій їх ширині. Наприклад, перша і друга контактні поверхні 70а, 70b і Гачків кромки упору 72 можуть проходити перпендикулярно осі вікна 71, тобто, паралельно осі курильного виробу. Упор 72 може мати вигляд квадратної або прямокутної площадки. У показаному прикладі, вікно 71 може мати форму отвору, що проходить по колу крізь листовий матеріал 13, наприклад, над першою фільтруючою секцією 12. Упор 72 може бути прикріплений зсередини до оболонки 25. Упор 72 може утворювати виступ, що проходить у радіальному напрямку у вікно 71. Упор 72 може бути сформований адгезивом, що формує виступ. В альтернативному варіанті, упор 72 може виступати по радіусу назовні від тютюнового сегмента у вікно 71. У альтернативній конструкції, упор 72 може проходити крізь вікно 71 в гільзу 13 і прикріплюватися до обох радіально прилеглих шарах, тобто, як до оболонки 25, так і тютюнового сегменту (перша частина). Оболонка 25 і тютюновий сегмент формують єдиний вузол, між яким може обертатися гільза 13. Упор 72 забезпечує з'єднання між оболонкою 25 і тютюновим сегментом. Упор 72 може бути сформований тільки адгезивом, приклеєним як до оболонки 25, так і тютюнового сегменту. Прикріплення упору 72 до двох радіально суміжних верств означає, що упор 72 не може бути висунутий з вікна 71, наприклад, за рахунок радіальної деформації гільзи 13, що утворює вікно 71. На фіг. 3 представлений у перспективі вид курильного виробу 1, на якому не відображено оболонку 25. Упор 72 виконаний з можливістю зачеплення з кромкою 70b вікна 71, як це було описано вище. Вікно 71 може частково бути утворено сполучною лінією 36, що розривається, яка може формувати передню межу вікна 71 по колу. Гільза 13 може мати єдиний другий прохідний перетин 30 вентиляції у вигляді одного довгастого прорізу. Перша частина має одну чи більше третіх прохідних перетинів 34 вентиляції, у формі декількох дискретних прохідних перетинів вентиляції, наприклад, отворів. Третій прохідний перетин 34 вентиляції може бути розташований в ряд в одному поздовжньому положенні з тим, щоб могло бути вибірково поєднане з другим прохідним перетином 30 вентиляції. Третій прохідний перетин 34 вентиляції може бути розташований так, щоб забезпечувати проходження повітря, що вентилює у першу фільтруючу секцію 12. Треті прохідні перетини 34 вентиляції можуть являти собою отвори, виконані лазерною перфорацією. Зовнішня частина першої фільтруючої секції 12 може бути сформована з повітронепроникного матеріалу, наприклад, непроникного паперу або багатошарового матеріалу з паперу і ацетату целюлози. Зовнішня частина першої фільтруючої секції 12 має відносну жорсткість, для 6 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 формування першої індексуючої секції, як це описується нижче. Отвори 34 в зовнішній поверхні першої фільтруючої секції 12, які можуть проходити через розділові прокладки 44, забезпечують надходження повітря, що вентилює в масив фільтруючого матеріалу. На фіг. 4 показано поперечний переріз курильного виробу по лінії A-A на фіг. 3, що ілюструє обмежувальний механізм. У гільзі 13 утворено вікно 71. Упор 72 може бути прикріплений до фільтруючої секції (наприклад, першої фільтруючої секції 12) і (або) оболонки 25. У даному прикладі, упор 72 прикріплений як до першої фільтруючої секції 12, так і до оболонки 25. У деяких варіантах виконання, упор 72, краще, сформований щонайменше частково, а більш переважно, цілком, із адгезива, який проходить між першої фільтруючою секцією 12 і оболонкою 25 і прикріплений до них обох. На фіг. 5 представлена альтернативна конструкція обмежувача (обмежувального механізму). Вікно 171 сформовано із закругленими краями, що формують першу і другу контактні поверхні 170а, 170b. Закруглені краї своїми увігнутостями звернені до вікна. Упор 172 може бути сформований так, що його краю за формою доповнюють першу і другу контактні поверхні 170а, 170b. Наприклад, упор 172 може бути сформований у вигляді круглої ділянки. В альтернативному варіанті, упор 172 може бути довгастим з округленими краями. Закруглені краї вікна 171 знижують ймовірність розриву матеріалу гільзи 13 у ділянки вікна. Інші елементи та особливості роботи обмежувального механізму відповідають описаним вище, при цьому елементи, що мають однакові назви, мають ті самі функції. На фіг. 6 показаний ще один альтернативний варіант виконання обмежувача (обмежувальний механізм), у якому щонайменше частина упору 272 може бути спочатку сформована як частина другої частини або першої частини або оболонки. Зокрема, щонайменше частина упору 272 спочатку сформована як частина, тобто, як єдине ціле з гільзою 13. Ділянка листового матеріалу гільзи 13 для формування упору 272 може бути зроблена відокремлюваною від решти частини гільзи уздовж лінії 275 поділу, наприклад, перфорацією у матеріалі гільзи 13. Вікно 271 може бути сформовано поблизу області листового матеріалу, призначеної для формування упору 272, в тій же другій частині або першій частині або оболонці, в якій сформовано упор 272. Ділянка листового матеріалу гільзи, призначена для формування упору, може бути прикріплена до одного або більше прилеглих верств, зокрема, до оболонки 25 або тютюнового сегменту, або до обох елементів. Наприклад, упор 272 може бути прикріплений до прилеглого шару (-ів) адгезивом. Упор 272 формується з того ж шару матеріалу, що і вікно і перша і друга контактні поверхні, тобто, з того ж матеріалу другої частини, оболонки або першої частини. При первісному переміщенні між першою і другою частинами, на область листового матеріалу гільзи 13, призначену для формування упору 272, впливає сила у напрямку вікна 271, відокремлюючи цю область листового матеріалу від решти частини гільзи і формуючи окремий переміщуваний упор 272. Перша контактна поверхня 270А спочатку сформована як край вікна 271. Друга контактна поверхня 270b утворюється лінією 275 поділу. Краї упору 272 можуть бути сформовані доповнюючими для першої та другої контактних поверхонь 270А, 270b, наприклад, у вигляді показаних на кресленні заокруглених країв. Упор 272 являє собою ділянку листового матеріалу, що формує гільзу 13 і, зокрема, так само і прикріплюють засоби (наприклад, адгезив), що з'єднують листовий матеріал з оболонкою 25 або тютюновим сегментом. Упор 272 при цьому одержує можливість переміщатися у вікні і залишається прикріпленим до оболонки 25 або тютюнового сегменту, або до обох елементів одночасно. Інші елементи та особливості роботи обмежувального механізму відповідають описаним вище, при цьому елементи, що мають однакові назви, мають ті самі функції. На фіг. 7 представлений вид розібраного курильного виробу 1, що включає обмежувальний механізм, описаний з посиланням на фіг. 6. Упор 272 розташований в площині гільзи 13, всередині вікна 271. Перша і друга контактні поверхні 270А, 270b показані криволінійними, хоча вони можуть бути і прямолінійними, або мати будь-яку форму. Пляма 72 адгезива на оболонці 25 розташована так, щоб прикріпитися до упору 272, з'єднуючи упор з оболонкою 25. Упор 272 може, зокрема, також бути прикріплений до першої частини, наприклад до першого фільтру 12. Механізм дискретного переміщення може містити виступаючу вгору собачку, що становить єдине ціле з підкладкою 21, якою може бути листовий матеріал, наприклад, папір. Підкладка 21 може бути прикріплена до внутрішньої поверхні гільзи 13, наприклад, однієї або більше майданчиками 23 адгезиву. У даному прикладі, підкладка 21 прикріплена до гільзи 13 двома майданчиками 23 адгезива, рознесеними один з одним. Два майданчики 23 адгезива виконані з можливістю прикріплення гільзи по обидва боки собачки 19, при цьому адгезив не наноситься безпосередньо на ділянку собачки 19. Варіант виконання, показаний на фіг. 7, може містити 7 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 одну або більше розділових прокладок, що мають ту ж функцію і (або) розташування, що були описані з посиланням на розділові прокладки 44, показані на фіг. 2. В альтернативному варіанті, перша і друга контактні поверхні 70а, 70b можуть і не бути сформовані вікном. Перша і друга контактні поверхні 70а, 70b можуть бути сформовані смугами листового матеріалу, що проходить в поздовжньому напрямку, і прикріпленими до гільзи або оболонки або першої частини, або що становлять з ними єдине ціле. Курильний виріб може бути виконано з можливістю обмеження поздовжнього переміщення гільзи 13 по тютюнового сегменту. Наприклад, жолоби і, у варіанті виконання, гребені, першої індексуючої секції 18 можуть мати радіус менше радіуса прилеглих ділянок першої частини, що знаходяться спереду і ззаду. Друга індексуюча секція 19 виконана з можливістю входити в зачеплення з прилеглими спереду і ззаду ділянками так, що друга індексуюча секція утримуєтьсяв поздовжньому напрямку усередині першої індексуючої секції. Перша індексуюча секція може мати по суті таку ж подовжню протяжність, що й друга індексуюча секція, для запобігання відносного поздовжнього переміщення між першою і другою частинами. В альтернативному варіанті, перешкодою для поздовжнього переміщення гільзи 13 може бути обмежувальний механізм повороту. Зокрема, упор 72, що входить в зачеплення з вікном 71, може ефективно запобігати поздовжнє переміщення. Перша і (або) друга фільтруючі секції можуть містити адсорбуючу добавку. У деяких варіантах, адсорбуючою добавкою може бути вуглець, наприклад, деревне вугілля і, зокрема активоване вугілля. В альтернативному варіанті, адсорбуючою добавкою може бути смола. Смолою може бути іонообмінна смола з поліаміновою групою в якості хелатоутворюючого ліганду, прикріпленого на структуровану полістирольну матрицю, наприклад, Diaion (RTM) CR20. У деяких варіантах виконання, адсорбуються добавка може бути розподілена всередині фільтруючого матеріалу першої фільтруючої секції 12. Адсорбуюча добавка може бути по суті однорідно розподілена в фільтруючому матеріалі. Адсорбуючою добавкою можуть бути гранули вуглецю. На фіг. 8 показаний канал 60 просочування в курильний виріб, у відповідність з варіантами виконання даного винаходу (-ів). Найвіддаленішою від осі розділовою ділянкою між першою і другою частинами є друга розділова ділянка 40. Таке, що проходить в розділову ділянку 40 повітря, змушене проходити по компоненту в першому поздовжньому напрямку по проходу 61, тобто, вперед до першої розділової ділянки 20. Перша розділова ділянка 20 і друга розділова ділянка 40 можуть бути рознесені в поздовжньому напрямку. Потік повітря укладений між оболонкою 25 і гільзою 13, які виконані з повітронепроникного матеріалу. Потік повітря 61 змушене проходити вперед до розділової ділянки 20 в передньому кінці гільзи 13. Повітря, що входить в першу розділову ділянку 20, змушене проходити по компоненту в другому поздовжньому напрямку по проходу 62, тобто, тому до внутрішньої розділової ділянки 28. Другий поздовжній напрямок протилежний першому подовжньому напрямку. Перша розділова ділянка 20 і внутрішня розділова ділянка 28 рознесені в поздовжньому напрямку. Потік повітря укладений між гільзою 13 і зовнішньою поверхнею першої частини, тобто, першим фільтром 12, які можуть бути виконані з повітронепроникного матеріалу. Потік повітря 62 може бути примушений проходити назад до розділової ділянки 28 на задньому кінці першої фільтруючої секції 12. Оболонка 25, що проходить над першою розділовою ділянкою 20, не дозволяє повітрю, що просочується в курильний виріб на межі розділу між першою і другою частинами, проходити прямо в першу розділову ділянку 20. Замість цього, оболонка 25 змушує повітря, що просочується слідувати по звивистому шляху, який може включати щонайменше одну зміну напряму. Таким чином, оболонка 25 скорочує кількість повітря, що протікає в курильний виріб в процесі використання. При використанні, передня і задня частини гільзи 13, і передня і задня частини оболонки 25 спочатку можуть бути з'єднані. Курильний виріб може, зокрема, мати певний початковий рівень вентиляції, встановлений додатковим прохідним перетином вентиляції, і заздалегідь встановлене початкове суміщення першого і другого прохідних перетинів 30, 32 вентиляції. Гільза не може вільно обертатися (або ковзати) щодо тютюнового сегмента. Додатком обертаючого зусилля до задньої частини 25b оболонки щодо тютюнового сегмента (або передньої частини 25а оболонки) розривають оболонку по лінії 38 розділення і гільзу 13 по лінії 36 поділу. Після цього друга частина може бути повернена для зміни рівня вентиляції допомогою поєднання першого і другого прохідних перетинів вентиляції. Наприклад, друга частина може утримуватися задньою частиною 25b оболонки 25 і повертатися щодо передньої частини 25а оболонки. 8 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі наводиться опис приватного прикладу виконання способу виготовлення курильного виробу 1. Перша фільтруюча секція 12 може бути сформована так, що її зовнішня поверхня утворює першу індексуючу секцію. Адгезив наносять на заготовку (-і) листового матеріалу для формування розділових прокладок 44 і (або) на першу фільтруючу секцію 12, після чого листовий матеріал заготовки (-ок) може бути обгорнутий навколо першої фільтруючої секції 12 для формування розділових прокладок 44. У розділових прокладках 44 і матеріалі, формуючому зовнішню поверхню першої фільтруючої секції, можуть бути сформовані вентиляційні отвори 34. Підкладка 21 з собачкою 19 може бути розташована на першій індексуючій секції. Заготовку листового матеріалу для формування гільзи 13 підготовляють формуванням вікна 71, 171, 271 і прохідного перетину 30 вентиляції. Зокрема, гільза може бути піддана обробці (перфорована) для формування розривного з'єднання 36. Прохідний перетин 30 вентиляції, вікно і (або) розривне з'єднання (-я) можуть бути сформовані перед прикріпленням гільзи. Адгезив наносять на заготівлю листового матеріалу для формування гільзи 13 і (або) на першу фільтруючу секцію, підкладку 21 і (або), зокрема, на сигаретну паличку. Перша фільтруюча секція 12 розташована співвісно з другою фільтруючою секцією 14 (тобто, співвісні їх поздовжні осі). Зокрема, сигаретна паличка 11 також розташована співвісно з першою фільтруючою секцією 12. Заготовка з листового матеріалу для формування гільзи обгорнута навколо першої та другої фільтруючих секцій 12, 14 і, зокрема, також навколо сигаретної палички 11. Адгезив нанесено на певні майданчики для з'єднання гільзи 13 з другою фільтруючою секцією 14, підкладкою 21 і, зокрема, з першою фільтруючою секцією і (або) сигаретною паличкою. Заготовку з листового матеріалу для формування оболонки 25 підготовляють формуванням прохідного перетину 32 вентиляції. Зокрема, оболонка 25 може бути піддана обробці (перфорована) для формування розривного з'єднання 38. Прохідний перетин 32 вентиляції та (або) розривне з'єднання можуть бути сформовані перед прикріпленням оболонки. Адгезив наносять на заготовку з листового матеріалу для формування оболонки 25 і (або) першої фільтруючої секції, і, зокрема, на сигаретну паличку і (або) гільзу 13. Адгезив також наносять на оболонку 25 для формування упору 72 або з'єднання з упором 172, 272, або додатково, або у вигляді альтернативи, адгезив можуть нанести на першу індексується секцію для формування упору, або нанести на упор 172, 272 для прикріплення до оболонки. Заготовку листового матеріалу для формування оболонки 25 обгортають навколо гільзи 13, що оточує щонайменше першу фільтруючу секцію 12 і, зокрема, також і другу фільтруючу секцію 14 та (або) сигаретну паличку 11. Адгезив наноситься на певні ділянки для прикріплення оболонки 25 до першої фільтруючої секції (прикріпленням до лежачої зверху частини гільзи 13) і, зокрема, до другої фільтруючої секції 14 (прикріпленням до лежачої зверху частини гільзи 13) і, зокрема, до сигаретної палички. Компоненти курильного вироби можуть бути прикріплені до (або обгорнуті навколо) першої фільтруючої секції в наступному порядку: розділові прокладки 44, гільза 13 і, потім, оболонка 25. Щонайменше один з цих елементів, а саме, оболонка 25, гільза 13, розділова прокладка 44 або окремий шар листового матеріалу, обертається навколо або прикріплюється до першої фільтруючої секції 12 і сигаретної палички, для з'єднання першої фільтруючої секції 12 і сигаретної палички. Даний винахід може бути сформовано як фільтруючий вузол, що містить компоненти курильного виробу, за винятком сигаретної палички 11. Зокрема, вузол може містити першу і другу фільтруючі секції, гільзу і оболонку, як це було описано вище. Оболонка 25 була описана як така, що має задню частину 25b, формуючу компонент другої частини курильного виробу. В якості альтернативи, в деяких варіантах виконання, оболонка 25 може не мати задньої частини і може містити тільки передню частину 25а. Обертання може бути здійснено шляхом повороту заднього кінця гільзи 13 (ззаду від оболонки 25) щодо оболонки 25. Друга розділова ділянка 40 може бути утворена між кромкою оболонки 25 і такою, що лежить під нею гільзою 13. Гільза 13 може і не мати передньої частини, а може мати тільки задню частину 13а. Передня частина 13b гільзи 13 була описана як така, що з'єднує сигаретну паличку 11 і першу фільтруючу секцію 12. В альтернативному варіанті виконання, перша фільтруюча секція 12 і сигаретна паличка 11 пов'язані частиною гільзи 13. Гільза 13 може містити частину 13b, прикріплену розривним з'єднанням тільки до першої фільтруючої секції 12, або, в альтернативному випадку, гільза може і не містити прикріпленої розривним з'єднанням частини 13b. Гільза 13 не проходить вперед за межі першої фільтруючої секції 12. Замість цього, перша фільтруюча секція 12 і сигаретна паличка 11 можуть бути з'єднані частиною оболонки 25, зокрема передньою частиною 25а. В альтернативному випадку, перша фільтруюча секція 12 і сигаретна паличка 11 можуть бути з'єднані окремої смугою листового матеріалу, що оточує 9 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 60 першу фільтруючу секцію 12 та сигаретну паличку 11 і приклеєного до них. Скріплення першої фільтруючої секції 12 і сигаретної палички 11 іншим елементом, ніж гільзою 13, може удосконалити процес виготовлення курильних виробів. Зокрема, може знадобитися точне поєднання гільзи 13 з собачкою 21, або точне поєднання частин обмежувача з першою фільтруючою секцією і (або) оболонкою. Використання іншого елемента замість гільзи 13 для з'єднання першої фільтруючої секції 12 і сигаретної палички 11, дозволяє розділити процеси складання курильного виробу, оскільки з'єднання першої фільтруючої секції 12 і сигаретної палички 11 може бути виконано окремо від прикріплення гільзи до інших компонентів. При цьому покращиться або спроститься суміщення гільзи 13 з іншими компонентами. Обмежувач переміщення був описаний у вигляді сформованого вікна в гільзі другої частини. В альтернативному випадку, вікно може бути виконано в оболонці, і може входити в зачеплення з виступаючим упором на гільзи. В іншому варіанті, перша і друга контактні поверхні 70а, 70b можуть перебувати на першій частині, тобто, на тютюновому сегменті. Перша і друга контактні поверхні 70а, 70b можуть бути утворені протилежними кінцями поглиблення, або у вигляді опуклих уступів, наприклад, сформованих смугами листового матеріалу. Вікно або поглиблення можуть прилягати до ділянки матеріалу для формування упору, який може бути приєднаний розривним з'єднанням до іншої частини першої частини, другої частини або оболонці. Другий прохідний перетин вентиляції було описано як такий, що повертається відносно першого прохідного перетину вентиляції для управління рівнем вентиляції. У деяких варіантах виконання, другий прохідний перетин вентиляції додатково, або як альтернатива, може бути виконано зсувним в поздовжньому напрямку щодо першого прохідного отвору, для управління рівнем вентиляції. Відносне поздовжнє переміщення першої та другої частин відбувається паралельно поздовжній осі курильного виробу. Будь-який з описаних варіантів виконання може бути в рівній мірі застосований для поздовжнього переміщення і позиціонування. Поздовжнє переміщення двох частин може бути здійснено в телескопічній конструкції, де гільза другої частини ковзає навколо зовнішньої поверхні першої частини, всередині оболонки. Розсувний курильний виріб може, зокрема, включати обмежувальні засоби для обмеження висунення, і (або) засоби індексації для одержання дискретних положень. Механізм дискретного переміщення був описаний діючим між тютюновим сегментом і гільзою. В альтернативному випадку, механізм дискретного переміщення може діяти між гільзою і оболонкою, якщо оболонка прикріплена до першої частини курильного виробу. Курильний виріб було описано як такий, що має першу фільтруючу секцію і другу фільтруючу секцію. Перша чи друга фільтруючі секції, або обидві, можуть містити один сегмент фільтруючого матеріалу, або можуть містити два або більше сегментів фільтруючого матеріалу, з'єднаних разом. Кожен сегмент може містити фільтруючий матеріал, обгорнутий в окрему паперову обгортку. Секції, або сегменти, курильного матеріалу можуть володіти різними властивостями, наприклад, наявністю або відсутністю адсорбуючою добавки. Пристрій дискретного переміщення було описано як окремий пристрій, що відрізняється від обмежувача, виконаного з можливістю обмеження діапазону відносного повороту між першою і другою частинами. В альтернативному варіанті, пристрій дискретного переміщення і обмежувач можуть бути сформовані, як єдине ціле. Зокрема, підкладка 21 може утворювати собачку 19, що входить в зачеплення з першою індексуючою секцією 18. Підкладка 21 може бути розташована всередині упорів, для обмеження діапазону обертання. Наприклад, упори можуть бути прикріплені до першої індексуючої секції. Згідно деяких особливостей, упори можуть бути сформовані шаром листового матеріалу, що проходить тільки навколо частини кола першої індексуючої секції, утворюючи радіально виступаючі кінці, всередині яких знаходиться підкладка, і з якими може входити в зачеплення підкладка 21 для обмеження обертання. У даному розкритті були описані варіанти виконання винаходу (-ів) у формі елементів курильного виробу. В якості альтернативи, описані елементи можуть використовуватися в фільтруючому вузлі для курильного виробу або в компоненті курильного виробу. Варіанти виконання даного винаходу показують місця розташування адгезива для з'єднання двох компонентів. Адгезив може бути нанесений на один з компонентів, як показано на кресленнях, або може, в якості альтернативи, або додатково, бути нанесений на другий з компонентів. Місця розташування адгезива наведені тільки в якості приватного прикладу, і можуть бути використані інші варіанти прикріплення, що дозволяють одержати ті ж або аналогічні функції. Будь-який з елементів будь-якого з варіантів виконання може бути об'єднаний з будь-яким з елементів будь-якого іншого варіанту виконання. Варіанти винаходи виконані з можливістю відповідності вимогам чинного законодавства та (або) встановленим нормам, зокрема, наприклад, нормам, що належать до викидів, складових 10 UA 110994 C2 5 10 компонентів, випробувань і (або) подібних, наприклад, винахід може бути виконано так, щоб курильний виріб, що реалізує винахід, відповідав чинним нормам до і після регулювань, виконуваних користувачем. Такі варіанти реалізації можуть бути виконані з можливістю відповідності чинним нормам у всіх положеннях, які можуть бути вибрані користувачем. У деяких варіантах виконання, характеристики реалізуючого винахід курильного виробу відповідають випробувальним нормам або перевищують їх у всіх вибираних користувачам положеннях, зокрема, наприклад, випробувальним порогам / максимумів для викидів сигарети і (або) складових диму. Для фахівців будуть очевидні багато інших модифікації і зміни винаходу, що потрапляють в область домагань наведеної далі формули. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Курильний виріб, що включає: першу частину, що має подовжню вісь і здатну переміщатися щодо другої частини, яка містить гільзу, і при цьому між першою і другою частинами утворена розділова ділянка, розташована навколо першої частини, і оболонку, що охоплює розділову ділянку з перешкоджанням надходження повітря в курильний виріб безпосередньо по розділовій ділянці; при цьому курильний виріб виконано з можливістю обмеження поздовжнього руху гільзи по першій частині. 2. Курильний виріб за п. 1, в якому положення першої частини щодо другої частини визначає рівень вентиляції курильного виробу. 3. Курильний виріб за будь-яким з попередніх пунктів, в якому оболонка прикріплена до першої частини і може переміщатися разом з першою частиною щодо другої частини. 4. Курильний виріб за будь-яким з попередніх пунктів, в якому оболонка являє собою гільзу, що проходить зовні навколо першої та другої частин. 5. Курильний виріб за будь-яким з попередніх пунктів, в якому гільза другої частини оточує щонайменше частину першої частини, а розділова ділянка між першою і другою частинами знаходиться на кінці гільзи. 6. Курильний виріб за будь-яким з попередніх пунктів, в якому згадана розділова ділянка між першою і другою частинами є першою розділовою ділянкою, і що містить другу розділову ділянку, утворену на зовнішній частині курильного виробу між оболонкою і другою частиною, при цьому перша розділова ділянка поздовжньо рознесена із другою розділовою ділянкою, і, опціонально, друга розділова ділянка розташована ззаду від першої розділової ділянки. 7. Курильний виріб за будь-яким з попередніх пунктів, в якому утворений повітряний прохід, що має компонент в першому поздовжньому напрямку до першої розділової ділянки між першою і другою частинами, що проходить від другої розділової ділянки на зовнішній поверхні курильного виробу, і компонент у другому, протилежному поздовжньому напрямку, убік від першої розділової ділянки. 8. Курильний виріб за будь-яким з попередніх пунктів, в якому оболонка має задній кінець, по суті поздовжньо поєднаний з заднім кінцем першої частини. 9. Курильний виріб за будь-яким з попередніх пунктів, в якому курильний виріб містить обмежувач, виконаний з можливістю обмеження взаємного переміщення першої та другої частин заданим діапазоном. 10. Курильний виріб за п. 9, в якому оболонка прикріплена до першої частини, і обмежувач обмежує взаємне переміщення оболонки і другої частини. 11. Курильний виріб за п. 9 або 10, в якому обмежувач включає упор на першій частині або оболонці, або другій частині, і першу контактну поверхню і другу контактну поверхню на іншій з першої частини або оболонки, або другої частини, при цьому упор може входити в зачеплення з першою контактною поверхнею і другою контактною поверхнею для обмеження переміщення. 12. Курильний виріб за пп. 9, 10 або 11, в якому обмежувальні засоби включають: вікно у другій частині, що утворить першу контактну поверхню і другу контактну поверхню, і упор, який може входити в зачеплення з першою контактною поверхнею і другою контактною поверхнею для обмеження переміщення, при цьому упор прикріплений до першої частини і до оболонки. 13. Курильний виріб за п. 12, в якому матеріал для формування щонайменше частини упора спочатку має розривне з'єднання з другою частиною або оболонкою, або першою частиною, і прикріплений до однієї з іншої з другої частини або оболонки, або першої частини, при цьому 11 UA 110994 C2 5 10 15 20 25 30 35 40 45 50 55 60 початковий рух дозволяє зруйнувати розривне з'єднання і забезпечити рух упору між першою контактною поверхнею і другою контактною поверхнею. 14. Курильний виріб за п. 13, в якому друга частина містить гільзу, що має вікно, а матеріал для формування щонайменше частини упора спочатку має розривне з'єднання з гільзою і примикає до вікна, при цьому упор прикріплений до першої частини і (або) оболонки. 15. Курильний виріб за допомогою одного з пп. 9-14, в якому вікно утворює першу контактну поверхню і другу контактну поверхню, при цьому щонайменше одна з першої і другої контактних поверхонь криволінійна. 16. Курильний виріб за будь-яким з попередніх пунктів, в якому перша частина містить перший фільтр, друга частина містить другий фільтр, і перший, і другий фільтри примикають один до одного і утворюють внутрішню розділову ділянку, і гільза другої частини прикріплена до другого фільтра і проходить навколо першого фільтра, при цьому кінець гільзи утворює першу розділову ділянку між першою і другою частинами, рознесену в поздовжньому напрямку від внутрішньої розділової ділянки, і оболонка являє собою гільзу, прикріплену до першої частини і проходить над першою розділовою ділянкою. 17. Курильний виріб за будь-яким з попередніх пунктів, що містить пристрій дискретного переміщення, виконаний з можливістю забезпечення дискретного переміщення між першою частиною і другою частиною. 18. Курильний виріб за п. 17, в якому пристрій дискретного переміщення створює зачеплення між гільзою, формує другу частину, і корпусом першої частини, при цьому гільза оточує корпус першої частини. 19. Курильний виріб за п. 17 або 18, що містить одну або більше розділових прокладок, виконаних з можливістю управління становищем другої індексуючої секції пристрою дискретного переміщення на другій частині щодо першої індексуючої секції пристрою дискретного переміщення на першій частині. 20. Курильний виріб за п. 19, в якому одна або більше розділових прокладок проходять по колу навколо стрижневого елемента, що утворює першу індексуючу поверхню, спереду і (або) позаду від першої індексуючої секції. 21. Фільтруючий вузол для курильного виробу, що містить: першу частину, що включає першу фільтруючу секцію, яка може переміщатися щодо другої частини, що включає гільзу і другу фільтруючу секцію, і при цьому між першою і другою частинами утворена розділова ділянка, розташована навколо першої частини, і оболонку, що охоплює розділову ділянку з перешкоджанням надходження повітря в курильний виріб безпосередньо по розділовій ділянці, при цьому перша частина визначає поздовжню вісь курильного виробу; і фільтруючий вузол виконаний з можливістю обмеження поздовжнього переміщення гільзи по першій частині. 22. Спосіб виготовлення курильного виробу, при здійсненні якого: прикріплюють першу частину, визначальну поздовжню вісь курильного виробу, до другої частини, яка містить другу фільтруючу секцію і гільзу, так, що перша частина може переміщатися щодо другої частини з утворенням розділової ділянки між цими першою і другою частинами, розташованої навколо першої частини, прикріплюють оболонку навколо першої та другої частин для охоплення розділової ділянки та перешкоджання надходження повітря в курильний виріб безпосередньо по розділовій ділянці; і формують курильний виріб, обмежуючи поздовжнє переміщення гільзи по першій частині. 23. Спосіб за п. 22, в якому прикріплюють оболонку до першої частини так, що оболонка може переміщатися разом з першою частиною щодо другої частини. 24. Спосіб за п. 22 або 23, в якому при прикріпленні гільзи другої частини обгортають заготовку з листового матеріалу навколо зовнішньої поверхні щонайменше частини першої частини, для формування гільзи, і (або) при цьому оболонка являє собою гільзу, і при прикріпленні оболонки обгортають листовий матеріал зовні навколо першої та другої частин для формування оболонки. 25. Спосіб за пп. 22, 23 або 24, в якому формують обмежувач для обмеження взаємного переміщення першої та другої частин заздалегідь встановленим діапазоном і, зокрема, при формуванні обмежувача формують упор на першій частині або оболонці, або другій частині, і першу контактну поверхню і другу контактну поверхню на іншій з першої частини або оболонки, або другої частини, при цьому упор може входити в зачеплення з першою контактною поверхнею і другою контактною поверхнею для обмеження переміщення. 26. Спосіб за п. 25, в якому при формуванні обмежувача: 12 UA 110994 C2 5 формують вікно у другій частині, що утворює першу контактну поверхню і другу контактну поверхню, і формують упор, який може входити в зачеплення з першою контактною поверхнею і другою контактною поверхнею для обмеження переміщення, і прикріплюють упор до першої частини і до оболонки. 27. Спосіб за п. 26, в якому при формуванні упору формують розривне з'єднання в матеріалі для формування другої частини або оболонки, або першої частини, при цьому початковий рух дозволяє зруйнувати розривне з'єднання і забезпечити рух упору між першою контактною поверхнею і другою контактною поверхнею. 13 UA 110994 C2 14 UA 110994 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
