Курильний виріб і спосіб його виготовлення

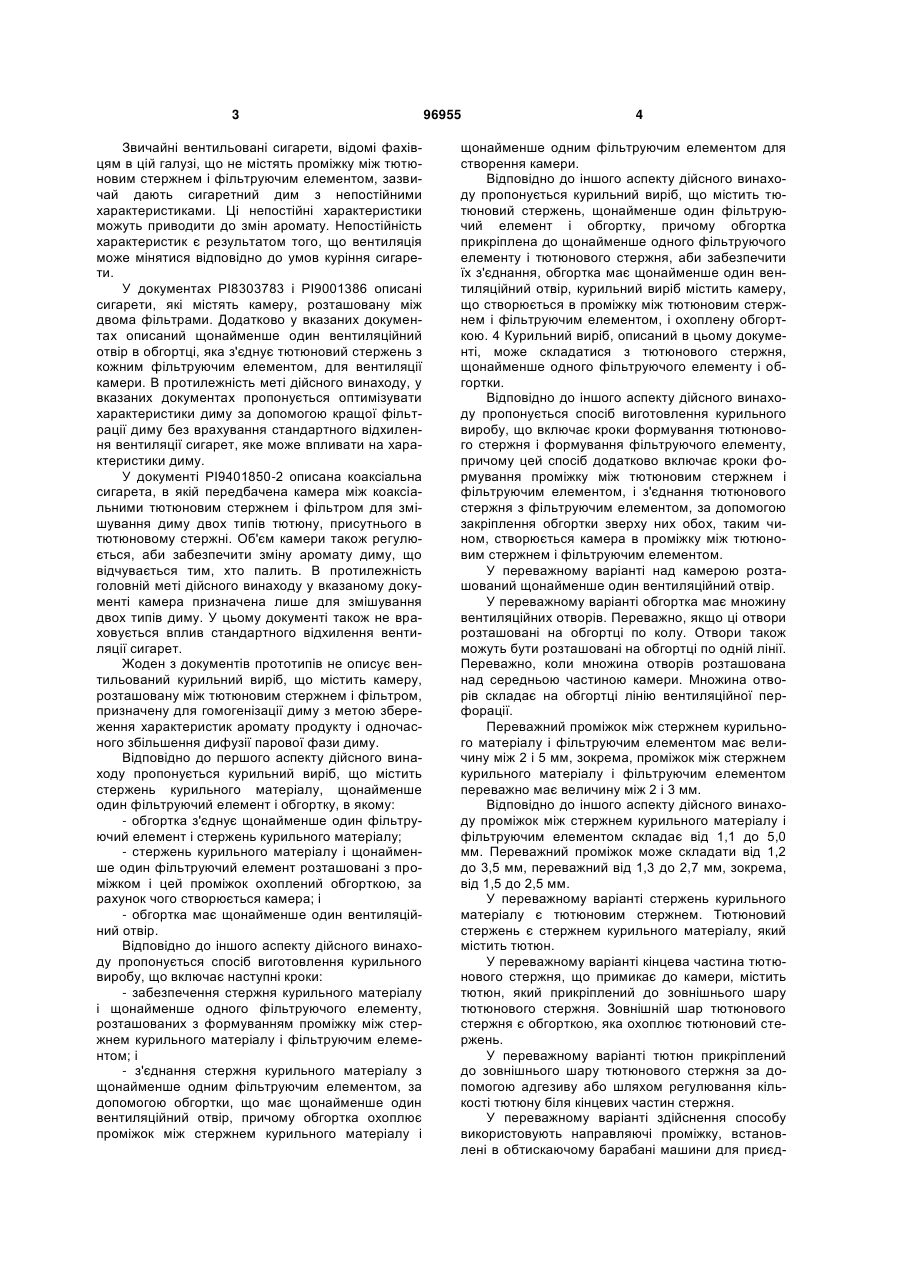

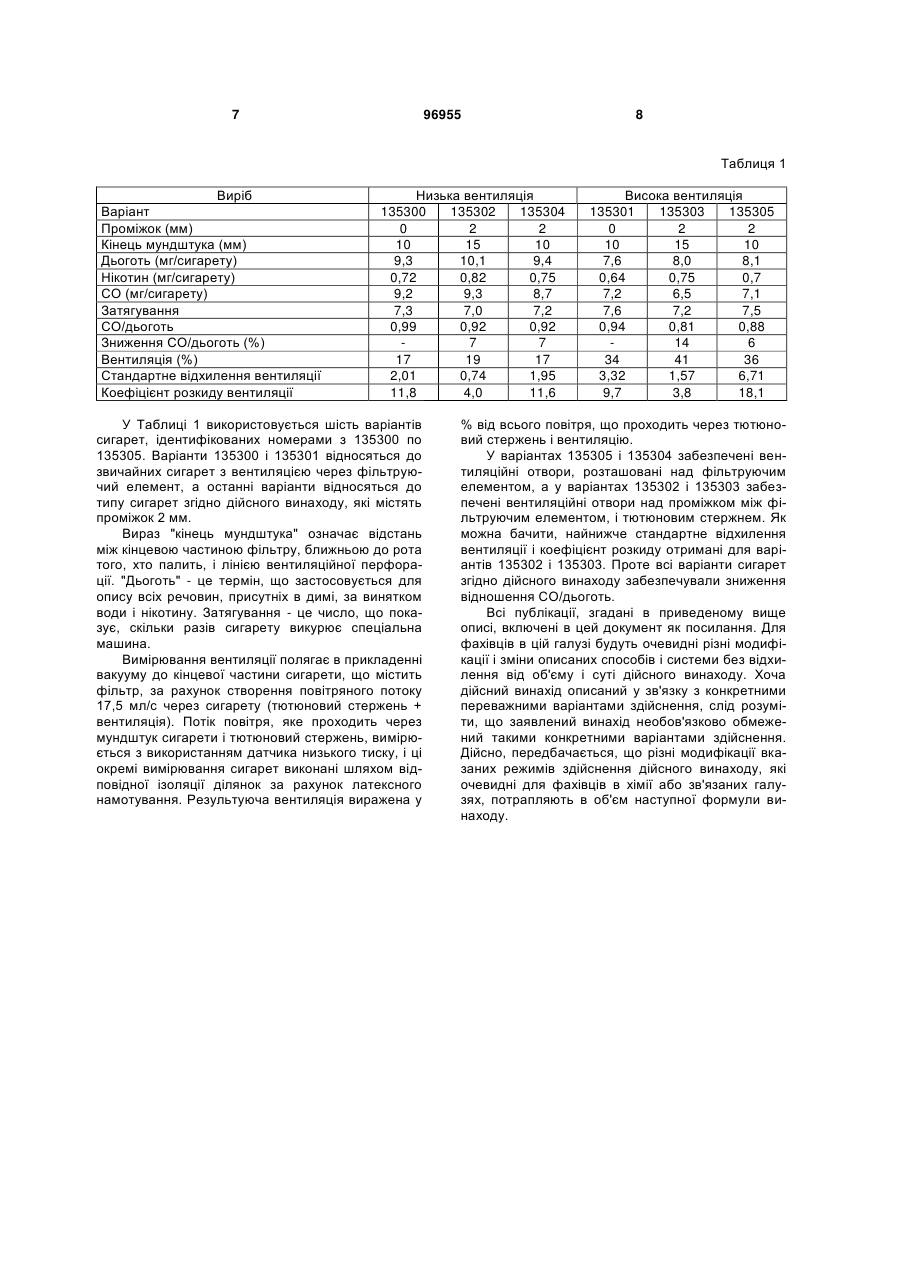

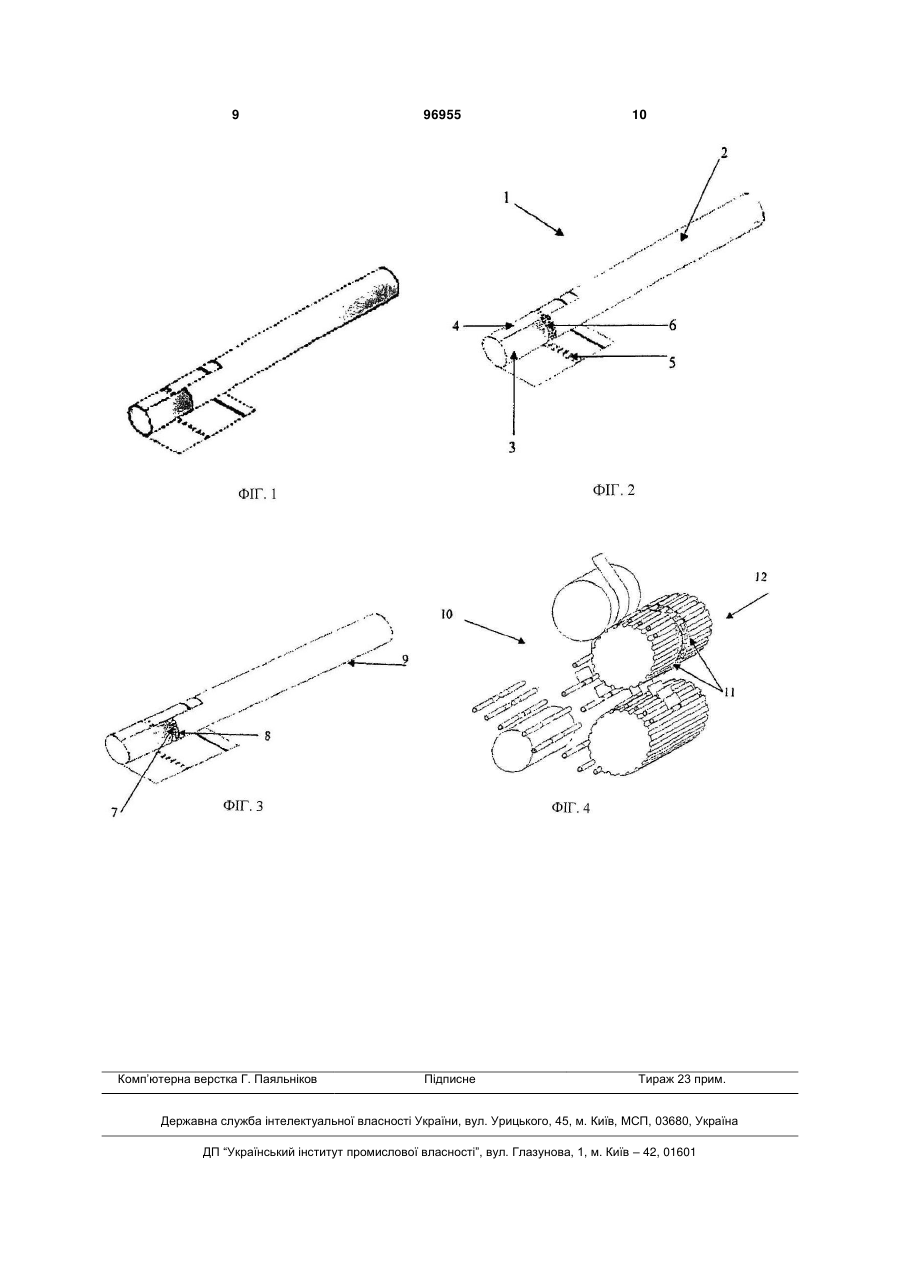

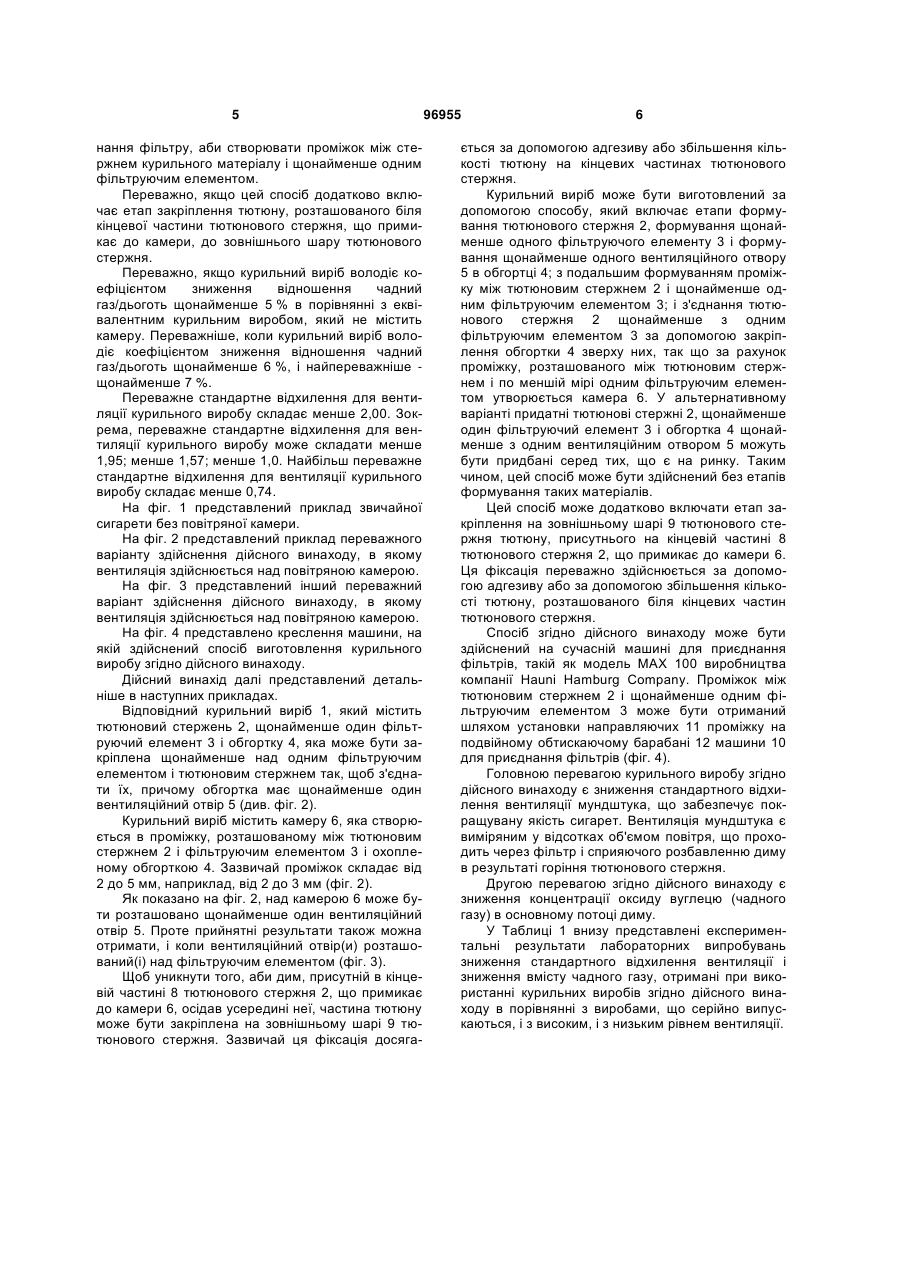

1. Курильний виріб, що містить стержень курильного матеріалу (2), що включає тютюн і зовнішній шар тютюнового стержня, що оточує тютюн, щонайменше один фільтруючий елемент (3) і обгортку (4), в якому обгортка (4) з'єднує щонайменше один фільтруючий елемент (3) і стержень курильного матеріалу (2); стержень курильного матеріалу (2) і щонайменше один фільтруючий елемент (3) розташовані з проміжком, охопленим обгорткою (4) з утворенням камери (6); і обгортка (4) має щонайменше один вентиляційний отвір (5), який відрізняється тим, що кінцева частина (8) тютюнового стержня, що примикає до камери, містить тютюн, який прикріплений до зовнішнього шару (9) тютюнового стержня за допомогою адгезиву або шляхом регулювання кількості тютюну на кінцевій частині (8) тютюнового стержня, що примикає до камери (6). 2. Курильний виріб за п. 1, який відрізняється тим, що щонайменше один вентиляційний отвір (5) розташований над камерою. 3. Курильний виріб за п. 1, який відрізняється тим, що проміжок між стержнем курильного мате C2 2 (19) 1 3 Звичайні вентильовані сигарети, відомі фахівцям в цій галузі, що не містять проміжку між тютюновим стержнем і фільтруючим елементом, зазвичай дають сигаретний дим з непостійними характеристиками. Ці непостійні характеристики можуть приводити до змін аромату. Непостійність характеристик є результатом того, що вентиляція може мінятися відповідно до умов куріння сигарети. У документах РІ8303783 і РІ9001386 описані сигарети, які містять камеру, розташовану між двома фільтрами. Додатково у вказаних документах описаний щонайменше один вентиляційний отвір в обгортці, яка з'єднує тютюновий стержень з кожним фільтруючим елементом, для вентиляції камери. В протилежність меті дійсного винаходу, у вказаних документах пропонується оптимізувати характеристики диму за допомогою кращої фільтрації диму без врахування стандартного відхилення вентиляції сигарет, яке може впливати на характеристики диму. У документі РІ9401850-2 описана коаксіальна сигарета, в якій передбачена камера між коаксіальними тютюновим стержнем і фільтром для змішування диму двох типів тютюну, присутнього в тютюновому стержні. Об'єм камери також регулюється, аби забезпечити зміну аромату диму, що відчувається тим, хто палить. В протилежність головній меті дійсного винаходу у вказаному документі камера призначена лише для змішування двох типів диму. У цьому документі також не враховується вплив стандартного відхилення вентиляції сигарет. Жоден з документів прототипів не описує вентильований курильний виріб, що містить камеру, розташовану між тютюновим стержнем і фільтром, призначену для гомогенізації диму з метою збереження характеристик аромату продукту і одночасного збільшення дифузії парової фази диму. Відповідно до першого аспекту дійсного винаходу пропонується курильний виріб, що містить стержень курильного матеріалу, щонайменше один фільтруючий елемент і обгортку, в якому: - обгортка з'єднує щонайменше один фільтруючий елемент і стержень курильного матеріалу; - стержень курильного матеріалу і щонайменше один фільтруючий елемент розташовані з проміжком і цей проміжок охоплений обгорткою, за рахунок чого створюється камера; і - обгортка має щонайменше один вентиляційний отвір. Відповідно до іншого аспекту дійсного винаходу пропонується спосіб виготовлення курильного виробу, що включає наступні кроки: - забезпечення стержня курильного матеріалу і щонайменше одного фільтруючого елементу, розташованих з формуванням проміжку між стержнем курильного матеріалу і фільтруючим елементом; і - з'єднання стержня курильного матеріалу з щонайменше одним фільтруючим елементом, за допомогою обгортки, що має щонайменше один вентиляційний отвір, причому обгортка охоплює проміжок між стержнем курильного матеріалу і 96955 4 щонайменше одним фільтруючим елементом для створення камери. Відповідно до іншого аспекту дійсного винаходу пропонується курильний виріб, що містить тютюновий стержень, щонайменше один фільтруючий елемент і обгортку, причому обгортка прикріплена до щонайменше одного фільтруючого елементу і тютюнового стержня, аби забезпечити їх з'єднання, обгортка має щонайменше один вентиляційний отвір, курильний виріб містить камеру, що створюється в проміжку між тютюновим стержнем і фільтруючим елементом, і охоплену обгорткою. 4 Курильний виріб, описаний в цьому документі, може складатися з тютюнового стержня, щонайменше одного фільтруючого елементу і обгортки. Відповідно до іншого аспекту дійсного винаходу пропонується спосіб виготовлення курильного виробу, що включає кроки формування тютюнового стержня і формування фільтруючого елементу, причому цей спосіб додатково включає кроки формування проміжку між тютюновим стержнем і фільтруючим елементом, і з'єднання тютюнового стержня з фільтруючим елементом, за допомогою закріплення обгортки зверху них обох, таким чином, створюється камера в проміжку між тютюновим стержнем і фільтруючим елементом. У переважному варіанті над камерою розташований щонайменше один вентиляційний отвір. У переважному варіанті обгортка має множину вентиляційних отворів. Переважно, якщо ці отвори розташовані на обгортці по колу. Отвори також можуть бути розташовані на обгортці по одній лінії. Переважно, коли множина отворів розташована над середньою частиною камери. Множина отворів складає на обгортці лінію вентиляційної перфорації. Переважний проміжок між стержнем курильного матеріалу і фільтруючим елементом має величину між 2 і 5 мм, зокрема, проміжок між стержнем курильного матеріалу і фільтруючим елементом переважно має величину між 2 і 3 мм. Відповідно до іншого аспекту дійсного винаходу проміжок між стержнем курильного матеріалу і фільтруючим елементом складає від 1,1 до 5,0 мм. Переважний проміжок може складати від 1,2 до 3,5 мм, переважний від 1,3 до 2,7 мм, зокрема, від 1,5 до 2,5 мм. У переважному варіанті стержень курильного матеріалу є тютюновим стержнем. Тютюновий стержень є стержнем курильного матеріалу, який містить тютюн. У переважному варіанті кінцева частина тютюнового стержня, що примикає до камери, містить тютюн, який прикріплений до зовнішнього шару тютюнового стержня. Зовнішній шар тютюнового стержня є обгорткою, яка охоплює тютюновий стержень. У переважному варіанті тютюн прикріплений до зовнішнього шару тютюнового стержня за допомогою адгезиву або шляхом регулювання кількості тютюну біля кінцевих частин стержня. У переважному варіанті здійснення способу використовують направляючі проміжку, встановлені в обтискаючому барабані машини для приєд 5 нання фільтру, аби створювати проміжок між стержнем курильного матеріалу і щонайменше одним фільтруючим елементом. Переважно, якщо цей спосіб додатково включає етап закріплення тютюну, розташованого біля кінцевої частини тютюнового стержня, що примикає до камери, до зовнішнього шару тютюнового стержня. Переважно, якщо курильний виріб володіє коефіцієнтом зниження відношення чадний газ/дьоготь щонайменше 5 % в порівнянні з еквівалентним курильним виробом, який не містить камеру. Переважніше, коли курильний виріб володіє коефіцієнтом зниження відношення чадний газ/дьоготь щонайменше 6 %, і найпереважніше щонайменше 7 %. Переважне стандартне відхилення для вентиляції курильного виробу складає менше 2,00. Зокрема, переважне стандартне відхилення для вентиляції курильного виробу може складати менше 1,95; менше 1,57; менше 1,0. Найбільш переважне стандартне відхилення для вентиляції курильного виробу складає менше 0,74. На фіг. 1 представлений приклад звичайної сигарети без повітряної камери. На фіг. 2 представлений приклад переважного варіанту здійснення дійсного винаходу, в якому вентиляція здійснюється над повітряною камерою. На фіг. 3 представлений інший переважний варіант здійснення дійсного винаходу, в якому вентиляція здійснюється над повітряною камерою. На фіг. 4 представлено креслення машини, на якій здійснений спосіб виготовлення курильного виробу згідно дійсного винаходу. Дійсний винахід далі представлений детальніше в наступних прикладах. Відповідний курильний виріб 1, який містить тютюновий стержень 2, щонайменше один фільтруючий елемент 3 і обгортку 4, яка може бути закріплена щонайменше над одним фільтруючим елементом і тютюновим стержнем так, щоб з'єднати їх, причому обгортка має щонайменше один вентиляційний отвір 5 (див. фіг. 2). Курильний виріб містить камеру 6, яка створюється в проміжку, розташованому між тютюновим стержнем 2 і фільтруючим елементом 3 і охопленому обгорткою 4. Зазвичай проміжок складає від 2 до 5 мм, наприклад, від 2 до 3 мм (фіг. 2). Як показано на фіг. 2, над камерою 6 може бути розташовано щонайменше один вентиляційний отвір 5. Проте прийнятні результати також можна отримати, і коли вентиляційний отвір(и) розташований(і) над фільтруючим елементом (фіг. 3). Щоб уникнути того, аби дим, присутній в кінцевій частині 8 тютюнового стержня 2, що примикає до камери 6, осідав усередині неї, частина тютюну може бути закріплена на зовнішньому шарі 9 тютюнового стержня. Зазвичай ця фіксація досяга 96955 6 ється за допомогою адгезиву або збільшення кількості тютюну на кінцевих частинах тютюнового стержня. Курильний виріб може бути виготовлений за допомогою способу, який включає етапи формування тютюнового стержня 2, формування щонайменше одного фільтруючого елементу 3 і формування щонайменше одного вентиляційного отвору 5 в обгортці 4; з подальшим формуванням проміжку між тютюновим стержнем 2 і щонайменше одним фільтруючим елементом 3; і з'єднання тютюнового стержня 2 щонайменше з одним фільтруючим елементом 3 за допомогою закріплення обгортки 4 зверху них, так що за рахунок проміжку, розташованого між тютюновим стержнем і по меншій мірі одним фільтруючим елементом утворюється камера 6. У альтернативному варіанті придатні тютюнові стержні 2, щонайменше один фільтруючий елемент 3 і обгортка 4 щонайменше з одним вентиляційним отвором 5 можуть бути придбані серед тих, що є на ринку. Таким чином, цей спосіб може бути здійснений без етапів формування таких матеріалів. Цей спосіб може додатково включати етап закріплення на зовнішньому шарі 9 тютюнового стержня тютюну, присутнього на кінцевій частині 8 тютюнового стержня 2, що примикає до камери 6. Ця фіксація переважно здійснюється за допомогою адгезиву або за допомогою збільшення кількості тютюну, розташованого біля кінцевих частин тютюнового стержня. Спосіб згідно дійсного винаходу може бути здійснений на сучасній машині для приєднання фільтрів, такій як модель МАХ 100 виробництва компанії Hauni Hamburg Company. Проміжок між тютюновим стержнем 2 і щонайменше одним фільтруючим елементом 3 може бути отриманий шляхом установки направляючих 11 проміжку на подвійному обтискаючому барабані 12 машини 10 для приєднання фільтрів (фіг. 4). Головною перевагою курильного виробу згідно дійсного винаходу є зниження стандартного відхилення вентиляції мундштука, що забезпечує покращувану якість сигарет. Вентиляція мундштука є виміряним у відсотках об'ємом повітря, що проходить через фільтр і сприяючого розбавленню диму в результаті горіння тютюнового стержня. Другою перевагою згідно дійсного винаходу є зниження концентрації оксиду вуглецю (чадного газу) в основному потоці диму. У Таблиці 1 внизу представлені експериментальні результати лабораторних випробувань зниження стандартного відхилення вентиляції і зниження вмісту чадного газу, отримані при використанні курильних виробів згідно дійсного винаходу в порівнянні з виробами, що серійно випускаються, і з високим, і з низьким рівнем вентиляції. 7 96955 8 Таблиця 1 Виріб Варіант Проміжок (мм) Кінець мундштука (мм) Дьоготь (мг/сигарету) Нікотин (мг/сигарету) CO (мг/сигарету) Затягування СО/дьоготь Зниження СО/дьоготь (%) Вентиляція (%) Стандартне відхилення вентиляції Коефіцієнт розкиду вентиляції Низька вентиляція 135300 135302 135304 0 2 2 10 15 10 9,3 10,1 9,4 0,72 0,82 0,75 9,2 9,3 8,7 7,3 7,0 7,2 0,99 0,92 0,92 7 7 17 19 17 2,01 0,74 1,95 11,8 4,0 11,6 У Таблиці 1 використовується шість варіантів сигарет, ідентифікованих номерами з 135300 по 135305. Варіанти 135300 і 135301 відносяться до звичайних сигарет з вентиляцією через фільтруючий елемент, а останні варіанти відносяться до типу сигарет згідно дійсного винаходу, які містять проміжок 2 мм. Вираз "кінець мундштука" означає відстань між кінцевою частиною фільтру, ближньою до рота того, хто палить, і лінією вентиляційної перфорації. "Дьоготь" - це термін, що застосовується для опису всіх речовин, присутніх в димі, за винятком води і нікотину. Затягування - це число, що показує, скільки разів сигарету викурює спеціальна машина. Вимірювання вентиляції полягає в прикладенні вакууму до кінцевої частини сигарети, що містить фільтр, за рахунок створення повітряного потоку 17,5 мл/с через сигарету (тютюновий стержень + вентиляція). Потік повітря, яке проходить через мундштук сигарети і тютюновий стержень, вимірюється з використанням датчика низького тиску, і ці окремі вимірювання сигарет виконані шляхом відповідної ізоляції ділянок за рахунок латексного намотування. Результуюча вентиляція виражена у Висока вентиляція 135301 135303 135305 0 2 2 10 15 10 7,6 8,0 8,1 0,64 0,75 0,7 7,2 6,5 7,1 7,6 7,2 7,5 0,94 0,81 0,88 14 6 34 41 36 3,32 1,57 6,71 9,7 3,8 18,1 % від всього повітря, що проходить через тютюновий стержень і вентиляцію. У варіантах 135305 і 135304 забезпечені вентиляційні отвори, розташовані над фільтруючим елементом, а у варіантах 135302 і 135303 забезпечені вентиляційні отвори над проміжком між фільтруючим елементом, і тютюновим стержнем. Як можна бачити, найнижче стандартне відхилення вентиляції і коефіцієнт розкиду отримані для варіантів 135302 і 135303. Проте всі варіанти сигарет згідно дійсного винаходу забезпечували зниження відношення СО/дьоготь. Всі публікації, згадані в приведеному вище описі, включені в цей документ як посилання. Для фахівців в цій галузі будуть очевидні різні модифікації і зміни описаних способів і системи без відхилення від об'єму і суті дійсного винаходу. Хоча дійсний винахід описаний у зв'язку з конкретними переважними варіантами здійснення, слід розуміти, що заявлений винахід необов'язково обмежений такими конкретними варіантами здійснення. Дійсно, передбачається, що різні модифікації вказаних режимів здійснення дійсного винаходу, які очевидні для фахівців в хімії або зв'язаних галузях, потрапляють в об'єм наступної формули винаходу. 9 Комп’ютерна верстка Г. Паяльніков 96955 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
