Курильний виріб та спосіб його виготовлення

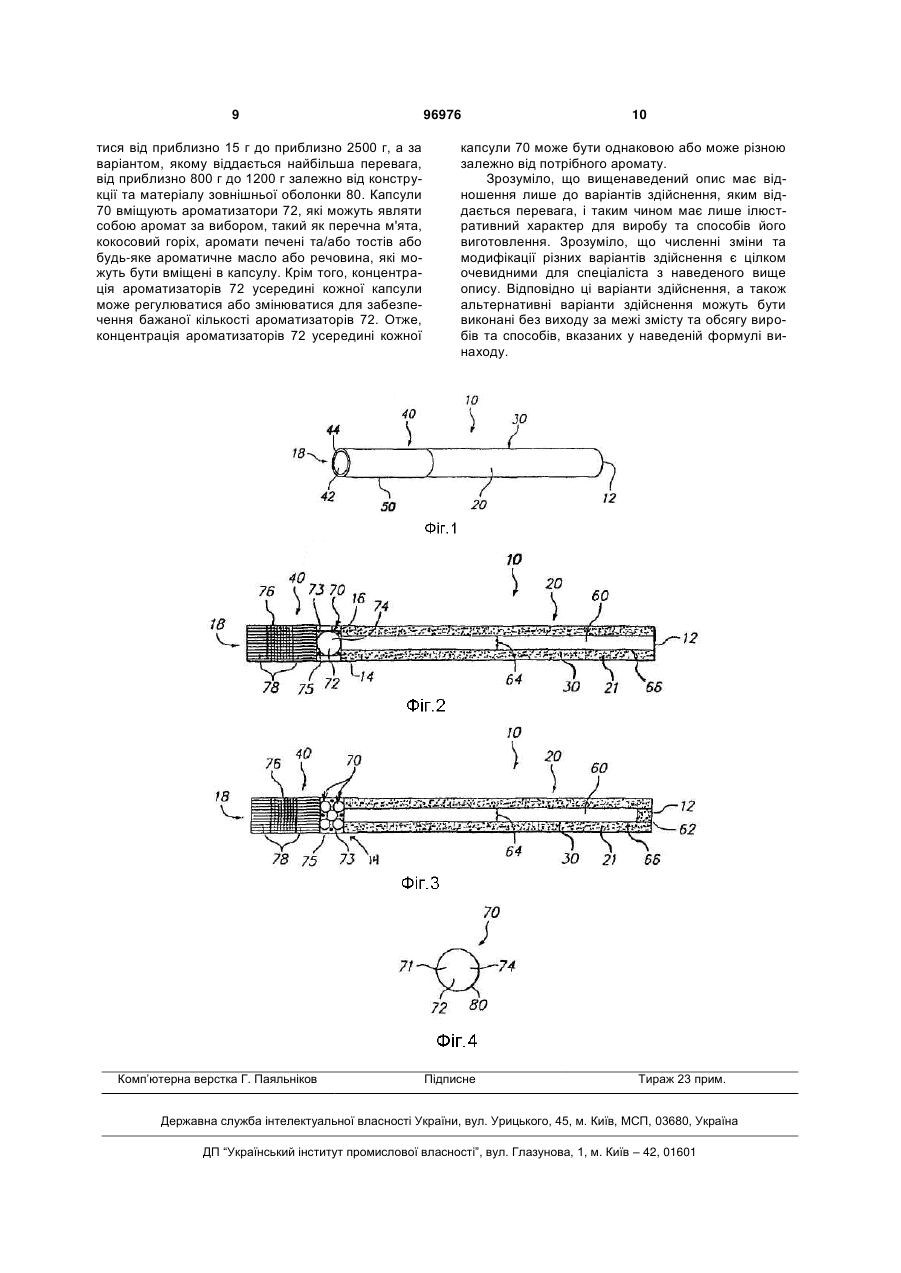

1. Курильний виріб (10), який включає в себе: циліндр (20) із курильного матеріалу (21); центральну трубку (60) всередині циліндра з курильного матеріалу, причому з кожним затягуванням тепло конвективно переноситься з димом від жевріючого кінця (12) циліндра з курильного матеріалу через центральну трубку до прилеглого до фільтра кінця (14) циліндра з курильного матеріалу; та приєднану до циліндра з курильного матеріалу фільтрувальну систему (40), яка включає в себе множину секцій (42), щонайменше одна з яких містить ароматизатор (72) та аерозолеутворювальні домішки (74), вміщені у щонайменше одну зруйновну капсулу (70); який відрізняється тим, що згадана щонайменше одна зруйновна капсула (70) розташована вище за потоком диму відносно пробки з фільтрувального матеріалу (78), пробки з адсорбівного матеріалу (76) та другої пробки з фільтрувального матеріалу (78); згадана щонайменше одна зруйновна капсула (70) має зовнішню оболонку, яка під дією тепла руйнується, вивільнюючи ароматизатор та аерозолеутворювальні домішки. 2. Курильний виріб (10) за п. 1, який відрізняється тим, що ароматизатор (72) та аерозолеутворювальні домішки (74) випаровуються під дією тепла 2 (19) 1 3 96976 4 зовнішню оболонку, яка під дією тепла руйнується, вивільнюючи ароматизатор та аерозолеутворювальні домішки. 9. Спосіб за п. 8, який відрізняється тим, що додатково включає утворення згаданої фільтрувальної системи (40). Курильні вироби, зокрема, сигарети, загалом включають в себе тютюновий пруток із подрібненого тютюну (звичайно у вигляді різаного наповнювача), оточений паперовою обгорткою, та циліндричний фільтр, з'єднані торцями. Тютюновий пруток загалом має діаметр від 6,0 мм до 10,0 мм та довжину від 60 мм до 125 мм. Як правило, фільтр, який включає в себе пробку з ацетатцелюлозного джгута, приєднаний до тютюнового прутка за допомогою обідкового паперу. Вентилювання головного струменя диму може бути здійснене із застосуванням ряду або рядів перфораційних отворів, виконаних у фільтрі. До сигарет та курильних виробів можуть бути додані ароматизатори та аерозолеутворювальні домішки для надання приємних відчуттів. Деякі курці можуть віддавати перевагу сигаретам, які здатні вибірково надавати ряд різноманітних ароматів на певний момент, на короткий час або на довгий час залежно від бажання курця. Однак певні ароматизатори (та аерозолеутворювальні домішки) є леткими та мають тенденцію до випаровування або мігрування з часом, що зменшує ефект цих ароматизаторів. Виходячи з цього, існує потреба у створенні сигарети з поліпшеним перенесенням ароматів та аерозолів, а також зі зведеним до мінімуму мігрування ароматизаторів та аерозолеутворювальних домішок. За одним із варіантів здійснення курильний виріб включає в себе: циліндр із курильного матеріалу; центральну трубку усередині циліндра з курильного матеріалу, причому з кожним затягуванням тепло конвективно переноситься з димом від жевріючого кінця циліндра з курильного матеріалу через центральну трубку до прилеглого до фільтра кінця циліндра з курильного матеріалу; та приєднану до циліндра з курильного матеріалу фільтрувальну систему. Фільтрувальна система включає в себе множину секцій. Щонайменше одна з множини секцій включає в себе ароматизатори та аерозолеутворювальні домішки, вміщені у щонайменше одну зруйновну капсулу. За іншим варіантом здійснення курильний виріб включає в себе: циліндр із курильного матеріалу; центральну трубку усередині циліндра з курильного матеріалу, причому з кожним затягуванням тепло конвективно переноситься з димом від жевріючого кінця циліндра з курильного матеріалу через центральну трубку до прилеглого до фільтра кінця циліндра з курильного матеріалу; та з'єднану із циліндром з курильного матеріалу фільтрувальну систему. Фільтрувальна система включає в себе множину секцій. Щонайменше одна з множини секцій включає в себе ароматизатори та аерозолеутворювальні домішки, вміщені у щонайменше одну зруйновну капсулу, адсорбівний матеріал та фільтрувальний матеріал, причому капсула розташована вище за потоком диму відносно адсорбівного матеріалу. За варіантом, якому віддається перевага, ароматизатори та аерозолеутворювальні домішки під дією тепла з курильного матеріалу випаровуються та утворюють аерозолі. Також за варіантом, якому віддається перевага, фільтрувальний матеріал являє собою ацетатцелюлозний джгут. Також за варіантом, якому віддається перевага, щонайменше одна зруйновна капсула розташована усередині порожнини з інертним твердим матеріалом. За іншим варіантом здійснення спосіб виготовлення курильного виробу включає такі операції: утворення тютюнового прутка курильного виробу шляхом розташування тютюнового наповнювача між трубкою та зовнішнім шаром обгорткового паперу; утворення фільтрувальної системи, яка включає в себе множину секцій, причому щонайменше одна зі згаданих секцій включає в себе ароматизатори та аерозолеутворювальні домішки, вміщені у щонайменше одну зруйновну капсулу, та приєднання тютюнового прутка "торцем до торця" до згаданої фільтрувальної системи. На Фіг. 1 показаний вид у перспективі курильного виробу, який має порожнисте осердя та фільтрувальну систему. На Фіг. 2 показаний поздовжній розріз курильного виробу, показаного на Фіг. 1, з порожнистим осердям та капсулою, яка вміщує ароматизатори та аерозолеутворювальні домішки, у фільтрувальній системі. На Фіг. 3 показаний розріз альтернативного варіанта здійснення курильного виробу, показаного на Фіг. 2, з порожнистим осердям та капсулами, які вміщують ароматизатори та аерозолеутворювальні домішки, у фільтрувальній системі. На Фіг. 4 показана капсула для застосування з курильним виробом, яка вміщує ароматизатори та аерозолеутворювальні домішки. На Фіг. 1 показаний вид у перспективі курильного виробу 10, виконаного у вигляді сигарети, яка має порожнисте осердя та фільтрувальну систему, яка включає в себе зруйновну капсулу, яка вміщує ароматизатори та аерозолеутворювальні домішки. Курильні вироби 10, виконані у вигляді сигарет, звичайно включають в себе загалом циліндричний пруток 20 з курильного матеріалу 21 (як показано на Фіг. 2), розташований у зовнішній обгортці 30. Ця зовнішня обгортка 30 звичайно являє собою пористий обгортковий матеріал або паперову обгортку. Пруток 20 звичайно називають "тютюновим прутком". Він має жевріючий кінець 12 та прилеглий до фільтра кінець 14 (як показано на Фіг. 2). Таким чином, тютюновий пруток 20 горить у напрямку назад від його жевріючого кінця 12 до протилежного кінця (тобто прилеглого до фільтра кінця 14), а курильний матеріал 21 тютюнового 5 прутка 20 витрачається шляхом згоряння протягом куріння. За варіантом, якому віддається перевага, курильний матеріал 21 являє собою подрібнений тютюн або тютюновий різаний наповнювач. Однак може бути застосований будь-який придатний курильний матеріал 21. У цьому документі відносні положення "розташований вище за потоком диму" та "розташований нижче за потоком диму" між секціями фільтра та іншими компонентами вказані відносно напрямку головного струменя диму, коли його просмоктують із тютюнового прутка 20 через багатокомпонентну фільтрувальну систему 40. Курильний виріб 10 також включає в себе фільтрувальну систему 40, яка прилягає до прилеглого до фільтра кінця 14 тютюнового прутка 20, так що фільтрувальна система 40 та тютюновий пруток 20 є співвісними та обернені торець до торця, а за варіантом, якому віддається перевага, прилягають один до одного. Фільтрувальна система 40 має загалом циліндричну форму, а її діаметр по суті дорівнює діаметру тютюнового прутка 20. Кінці (тобто розташований вище за потоком диму кінець 16 та розташований нижче за потоком диму кінець 18, показані на Фіг. 2) фільтрувальної системи 40 є відкритими для забезпечення наскрізного проходу повітря та диму. Фільтрувальна система 40 включає в себе множину секцій 42 фільтра, загорнутих у обгортку 44 штранга. Обгортка 44 штранга являє собою папір, який факультативно включає в себе вуглецевмісний матеріал. Обгортка штранга 44 охоплює фільтрувальну систему 40 на усю довжину. Фільтрувальна система 40 приєднана до тютюнового прутка 20 обідковим матеріалом 50, який охоплює як усю довжину фільтрувальної системи 40, так і прилеглу зону тютюнового прутка 20. Обідковий матеріал 50 звичайно є папероподібним виробом, однак може бути застосований будь-який придатний матеріал. Внутрішня поверхня обідкового матеріалу 50 нерухомо прикріплена до зовнішньої поверхні обгортки 44 пробки та зовнішньої поверхні обгорткового матеріалу 30 тютюнового прутка 20 із застосуванням придатного клею. Курильний виріб з вентиляцією, або підсмоктуванням повітря, може мати засоби підсмоктування повітря, такі як групи вентиляційних отворів або перфораційних отворів (не показані), кожний з яких простягається крізь обідковий матеріал 50 та факультативно обгортку 44 штранга. На Фіг. 2 показаний курильний виріб 10, зображений на Фіг. 1, виконаний у вигляді сигарети з концентричним порожнистим осердям або трубкою 60 та фільтрувальною системою 40. Фільтр включає в себе капсулу 70, яка вміщує ароматизатори 72 та аерозолеутворювальні домішки 74. Як показано на Фіг. 2, тютюновий пруток 20 включає в себе курильний матеріал 21, центральний порожнисту трубку 60, оточену тютюновим наповнювачем 21, та зовнішній шар сигаретної обгортки (папір) 30. Центральна трубка 60 всередині циліндра з курильного матеріалу 21 за варіантом, якому віддається перевага, простягається через усю довжину до прилеглого до фільтра кінця 14 тютюнового прутка 20 та досягає розташованого вище за 96976 6 потоком диму кінця 16 фільтрувальної системи 40. За варіантом, якому віддається перевага, центральна порожниста трубка 60 має внутрішній діаметр 64 приблизно 1-3,5 мм, а за варіантом, якому віддається більша перевага, — приблизно 2-3 мм. Стінки 66 порожнистої трубки 60 можуть бути виготовлені з паперу на основі целюлози, паперу на основі тютюну та/або придатної горючої плівки. Альтернативно порожнисте осердя або трубка 60 може бути сформована, екструдована або іншим чином виконана з горючих матеріалів, таких як тютюнові суміші та/або матеріали на основі целюлози із застосуванням придатних в'яжучих, таких як пектин, гуарова камедь, гідроксипропілцелюлоза (ГПЦ) та гідроксипропілметилцелюлоза (ГПМЦ). Крім того, зрозуміло, що порожниста трубка 60 може мати повністю заповнений кінець 62 (показаний на Фіг. 3) розміром приблизно 5 мм із курильного матеріалу 21, що сприяє запалюванню курильного виробу 10. Як показано на Фіг. 2, курильний виріб 10 включає в себе циліндричний тютюновий пруток 20 з курильного матеріалу 21, такого як подрібнений тютюн, у якому виконано центральну трубку 60, та багатокомпонентну фільтрувальну систему 40, приєднану до згаданого тютюнового прутка 20 за допомогою обідкового паперу 50 (показаний на Фіг. 1). В процесі жевріння курильного виробу 10 утворюється головний струмінь диму, який просмоктують із тютюнового прутка 20 через фільтрувальну систему 40. За варіантом, якому віддається перевага, фільтрувальна система 40 включає в себе множину секцій 42 фільтра (показані на Фіг. 1), включаючи першу розташовану вище за потоком диму капсулу 70 з рідиною 71 (показана на Фіг. 4), яка містить щонайменше один ароматизатор 72 та аерозолеутворювальні домішки 74. За варіантом, якому віддається перевага, рідина 71 являє собою розчин або емульсію, вміщену в капсулу 70. За варіантом, якому віддається перевага, капсула 70 виготовлена із зруйновного матеріалу, так що при стисканні фільтрувальної системи 40 капсула 70 подрібнюється або розривається, вивільнюючи рідину 71, яка містить ароматизатори 72 та аерозолеутворювальні домішки 74. За варіантом, якому віддається перевага, аерозолеутворювальні домішки, вміщені в капсулу 70, є за природою гідрофобними. Однак аерозолеутворювальні домішки 74 можуть також включати пропіленгліколь, гліцерин, пропіленкарбонат, триацетин або інші придатні матеріали. Зрозуміло, що оскільки ароматизатор 72 та аерозолеутворювальні домішки 74 вміщені у герметизовану капсулу 70, то їх мігрування, а отже й втрата активності пористих адсорбентів 76, можуть бути зведені до мінімуму. Хоча показана одна капсула 70, зрозуміло, що за альтернативним варіантом здійснення усередині фільтрувальної системи 40 може бути розташована більш ніж одна капсула 70. Наприклад, замість однієї капсули 70 на Фіг. 3 показана множина капсул 70, розташованих в порожнині 73 фільтрувальної системи 40. Діаметр 70 капсули може змінюватися від приблизно 200 мкм до приблизно 6,0 мм, включаючи мікрокапсули діаметром приблизно 200-750 мкм. У 7 варіанті здійснення з одиночною капсулою 70 ця капсула 70 за варіантом, якому віддається перевага, має зовнішній діаметр приблизно 2-5 мм, а за варіантом, якому віддається більша перевага, приблизно 3-4 мм. Якщо застосовано множину капсул 70, то ці капсули 70 за варіантом, якому віддається перевага, мають зовнішній діаметр від приблизно 250 мкм до 2 мм, а за варіантом, якому віддається більша перевага, приблизно 500 мкм. Однак зовнішній діаметр капсул 70 може змінюватися залежно від діаметра курильного виробу 10 та кількості капсул 70 усередині фільтрувальної системи 40. За варіантом, якому віддається перевага, адсорбівний матеріал 76 розташований нижче за потоком диму відносно капсули 70, як показано на Фіг. 2 та Фіг. 3. Однак зрозуміло, що адсорбівний матеріал 76 може бути розташований вище за потоком диму відносно капсули 70, яка вміщує ароматизатори 72 та аерозолеутворювальні домішки 74, як показано на Фіг. 4. За варіантом, якому віддається перевага, адсорбівний матеріал 76 складається з пористих матеріалів, до яких належать активовані вугілля, цеоліти, силікагелі або адсорбенти на основі полімерів. Як показано на Фіг. 2, адсорбівний матеріал 76 за варіантом, якому віддається перевага, розташований між розташованою вище за потоком диму та розташованою нижче за потоком диму секціями або пробками з фільтрувального матеріалу 78. Цей фільтрувальний матеріал 78 за варіантом, якому віддається перевага, являє собою ацетатцелюлозний джгут з низьким опором просмоктуванню ("resistance to draw", RTD). Однак може бути застосований будьякий придатний фільтрувальний матеріал 78. Перед курінням курець стискає та руйнує капсулу 70, вивільнюючи рідину 71, яка містить ароматизатори 72 та аерозолеутворювальні домішки 74. У варіанті здійснення, показаному на Фіг. 2 та Фіг. 3, у порожнину 73 може бути доданий інертний твердий матеріал 75. Як показано на Фіг. 2 та Фіг. 3, цей інертний твердий матеріал 75 за варіантом, якому віддається перевага, розташований всередині порожнини 73, у яку вміщені капсули 70, та надає тверду поверхню, що сприяє подрібненню або розриванню капсули 70. Під час куріння з кожним затягуванням тепло конвективно переноситься із сигаретним димом від жевріючого кінця 12 через порожнисте осердя або трубку 60 до прилеглого до фільтра кінця 14 тютюнового прутка 20. Ароматизатори 72 та аерозолеутворювальні домішки 74 під дією тепла випаровуються та утворюють аерозолі. Зрозуміло, що вивільнення аерозолів також може бути досягнуто шляхом розчинення або плавлення зовнішньої оболонки 80 капсули 70 під дією тепла. Було б бажаним, щоб в одному з варіантів здійснення курильного виробу 10, що має порожнисте осердя або трубку 60, під час кожного затягування певна обмежена кількість тепла могла переноситися до прилеглого до фільтра кінця 14 тютюнового прутка 20. Відповідно ароматизатори 72 та аерозолеутворювальні домішки 74 за варіантом, якому віддається перевага, мають відносно високу леткість та високий тиск пари у фільтрува 96976 8 льній системі 40 для утворення ефективної кількості аерозолів. Крім того, склад частинок твердорідкої фази диму ("total particulate matter", TPM) може бути змінений шляхом введення інертних аерозолів у головний струмінь диму. Зрозуміло, що шляхом вміщення в капсули ароматизаторів 72 та аерозолеутворювальних домішок 74 у курильному виробі 10 зменшується кількість випадків виникнення плям на поверхні курильного виробу 10 та втрати активності адсорбівних матеріалів 76 з плином часу. Крім того, оскільки леткі ароматизатори 72 та аерозолеутворювальні домішки 74 вміщені в капсули, то переміщення ароматизаторів 72 та аерозолеутворювальних домішок 74 протягом зберігання мінімізується. На Фіг. 3 показаний додатковий варіант здійснення курильного виробу, зображеного на Фіг. 2, який має концентричне порожнисте осердя або трубку 60 та множину капсул 70, в які вміщені ароматизатори 72 та аерозолеутворювальні домішки 74. Як показано на Фіг. 3, множина капсул 70, в які вміщені ароматизатори 72 та аерозолеутворювальні домішки 74, розташована вище за потоком диму відносно адсорбівного матеріалу 76. Пробки з фільтрувального матеріалу 78 розташовані з обох боків адсорбівного матеріалу 76. Множина капсул 70 може вміщувати аналогічні ароматизатори 72 та аерозолеутворювальні домішки 74 або різні ароматизатори 72 та аерозолеутворювальні домішки 74. Наприклад, з причини особливостей їх складу може виявитися бажаним запобігати перемішуванню ароматизаторів 72 та аерозолеутворювальних домішок 74, доки капсули 70 не будуть розірвані або подрібнені курцем. До того ж, як показано на Фіг. 3, жевріючий кінець 12 центральної трубки 60 тютюнового прутка 20 може бути заповнений курильним матеріалом 21, якого достатньо щонайменше для першого затягування. Зрозуміло, що для забезпечення легкого запалювання курильного виробу 10 порожниста трубка 60 може мати кінець 62, повністю заповнений курильним матеріалом 21 на довжину приблизно 5 мм. Навколо вищезгаданого курильного матеріалу 21 може бути розташований сипкий тютюновий наповнювач або інший придатний матеріал для надання курильному виробові 10 візуальної цілісності. Під час першого затягування дим з наповнювача, що горить, проходить через порожнисту трубку 60 до фільтрувальної системи 40. На Фіг. 4 показана капсула 70, яка включає в себе ароматизатори 72 та аерозолеутворювальні домішки, вміщені у зовнішню оболонку 80. До складу композиції зовнішньої оболонки 80 капсули 70 може входити матеріал на основі полісахариду, такий як пектин та альгінат, желатин, парафіновий віск, полівініловий спирт, суміш вінілацетату та альгіну або будь-який інший придатний матеріал. Зрозуміло, що для виготовлення капсули 70 існують численні процеси. Відповідно капсули 70 можуть мати різні розміри та форми, які урізноманітнюють опір динамічним зусиллям, потрібним для подрібнювання або розривання капсули 70, а також можуть мати альтернативні конструкції капсули 70 та складники капсули 70. Крім того, зусилля подрібнювання або розривання можуть змінюва 9 тися від приблизно 15 г до приблизно 2500 г, а за варіантом, якому віддається найбільша перевага, від приблизно 800 г до 1200 г залежно від конструкції та матеріалу зовнішньої оболонки 80. Капсули 70 вміщують ароматизатори 72, які можуть являти собою аромат за вибором, такий як перечна м'ята, кокосовий горіх, аромати печені та/або тостів або будь-яке ароматичне масло або речовина, які можуть бути вміщені в капсулу. Крім того, концентрація ароматизаторів 72 усередині кожної капсули може регулюватися або змінюватися для забезпечення бажаної кількості ароматизаторів 72. Отже, концентрація ароматизаторів 72 усередині кожної Комп’ютерна верстка Г. Паяльніков 96976 10 капсули 70 може бути однаковою або може різною залежно від потрібного аромату. Зрозуміло, що вищенаведений опис має відношення лише до варіантів здійснення, яким віддається перевага, і таким чином має лише ілюстративний характер для виробу та способів його виготовлення. Зрозуміло, що численні зміни та модифікації різних варіантів здійснення є цілком очевидними для спеціаліста з наведеного вище опису. Відповідно ці варіанти здійснення, а також альтернативні варіанти здійснення можуть бути виконані без виходу за межі змісту та обсягу виробів та способів, вказаних у наведеній формулі винаходу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
