Циліндровий замок із вбудованою сигналізацією

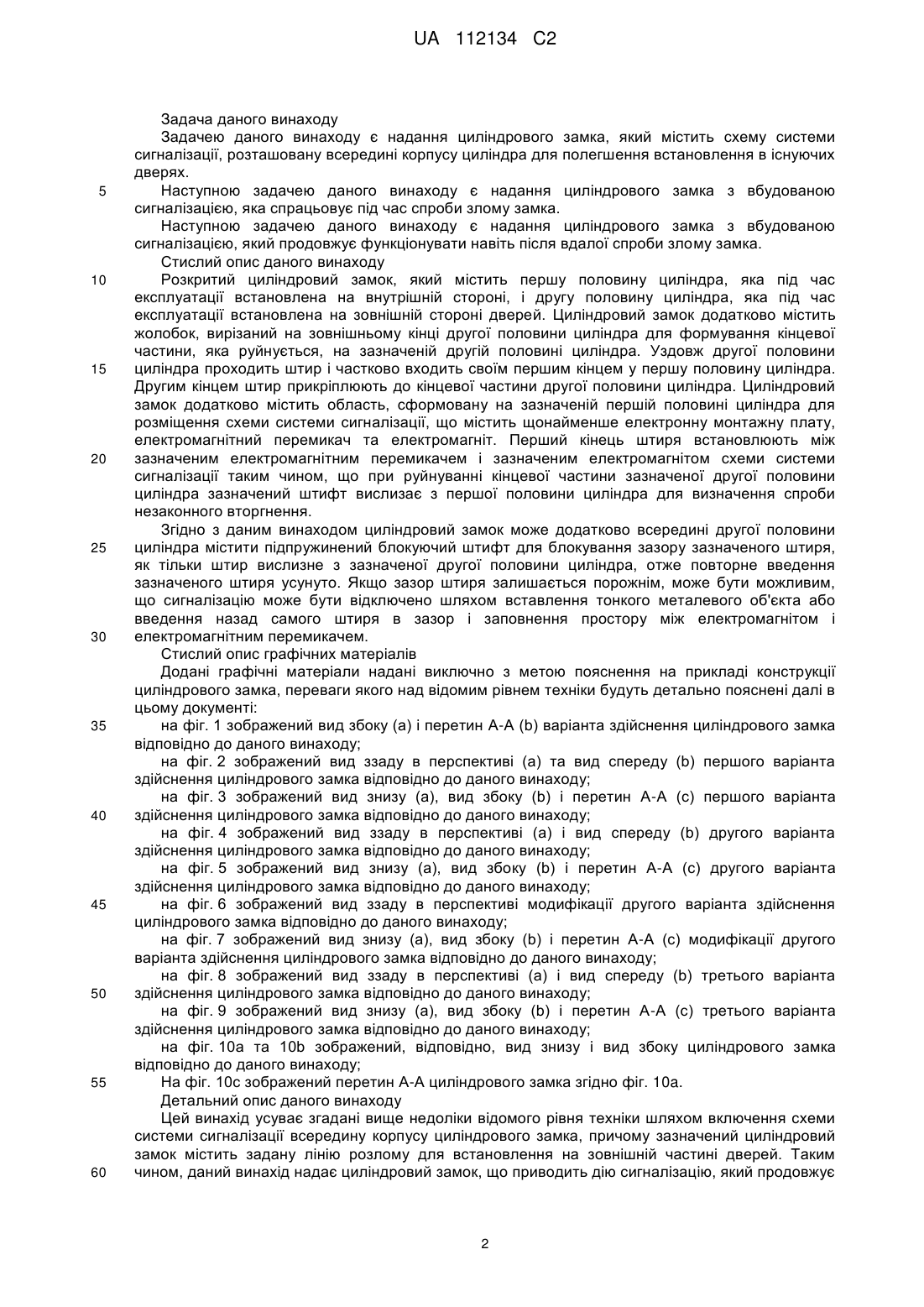

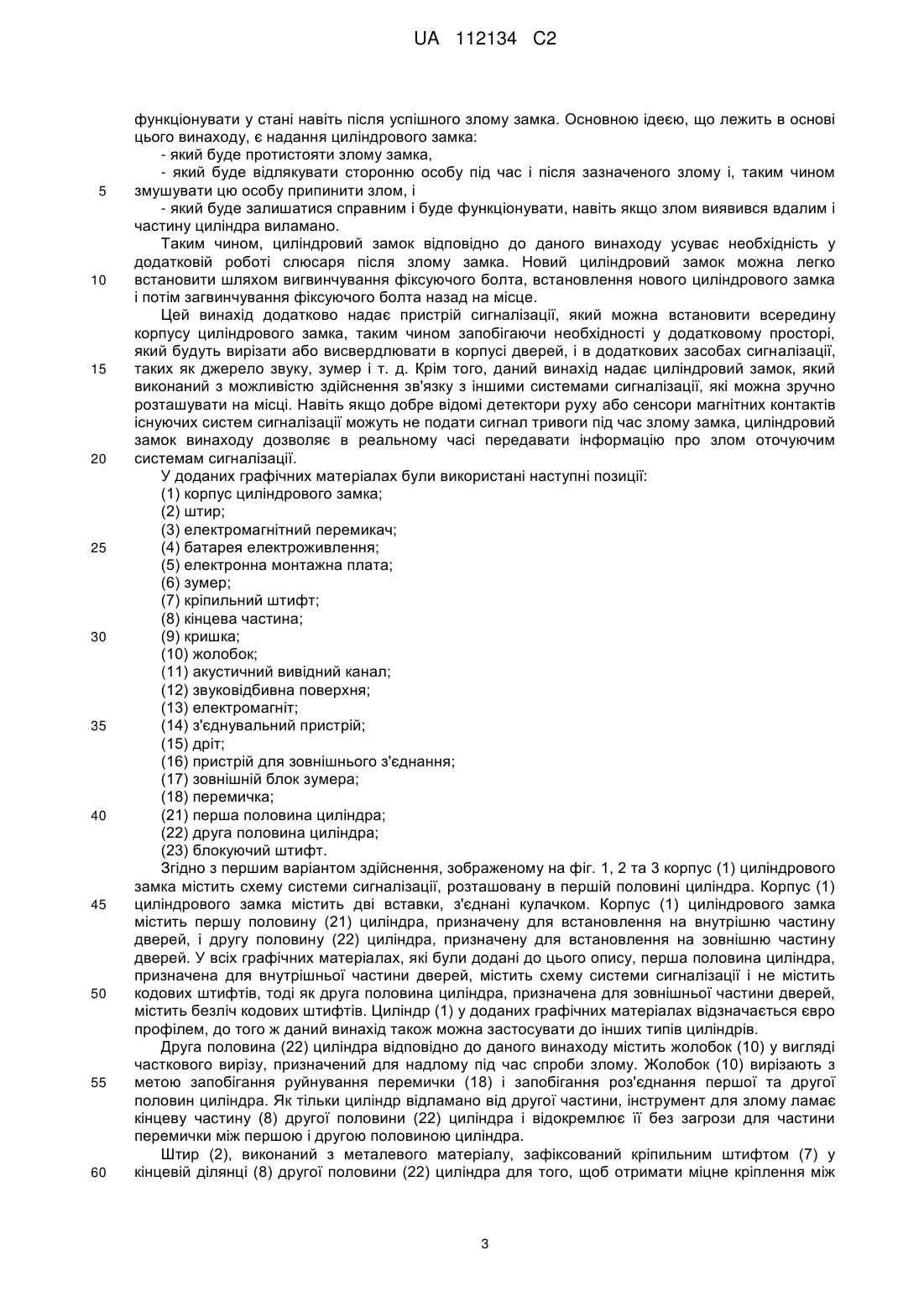

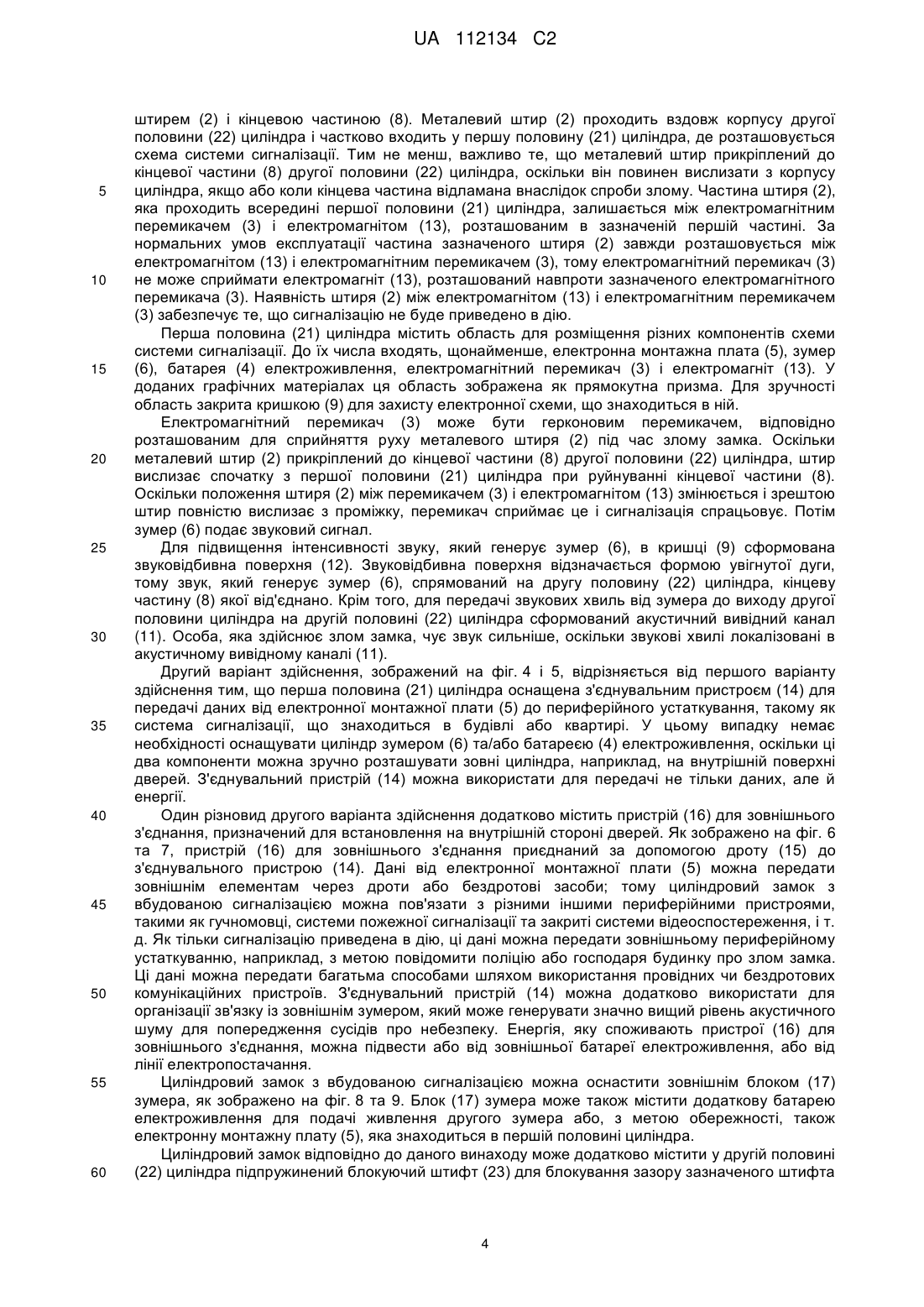

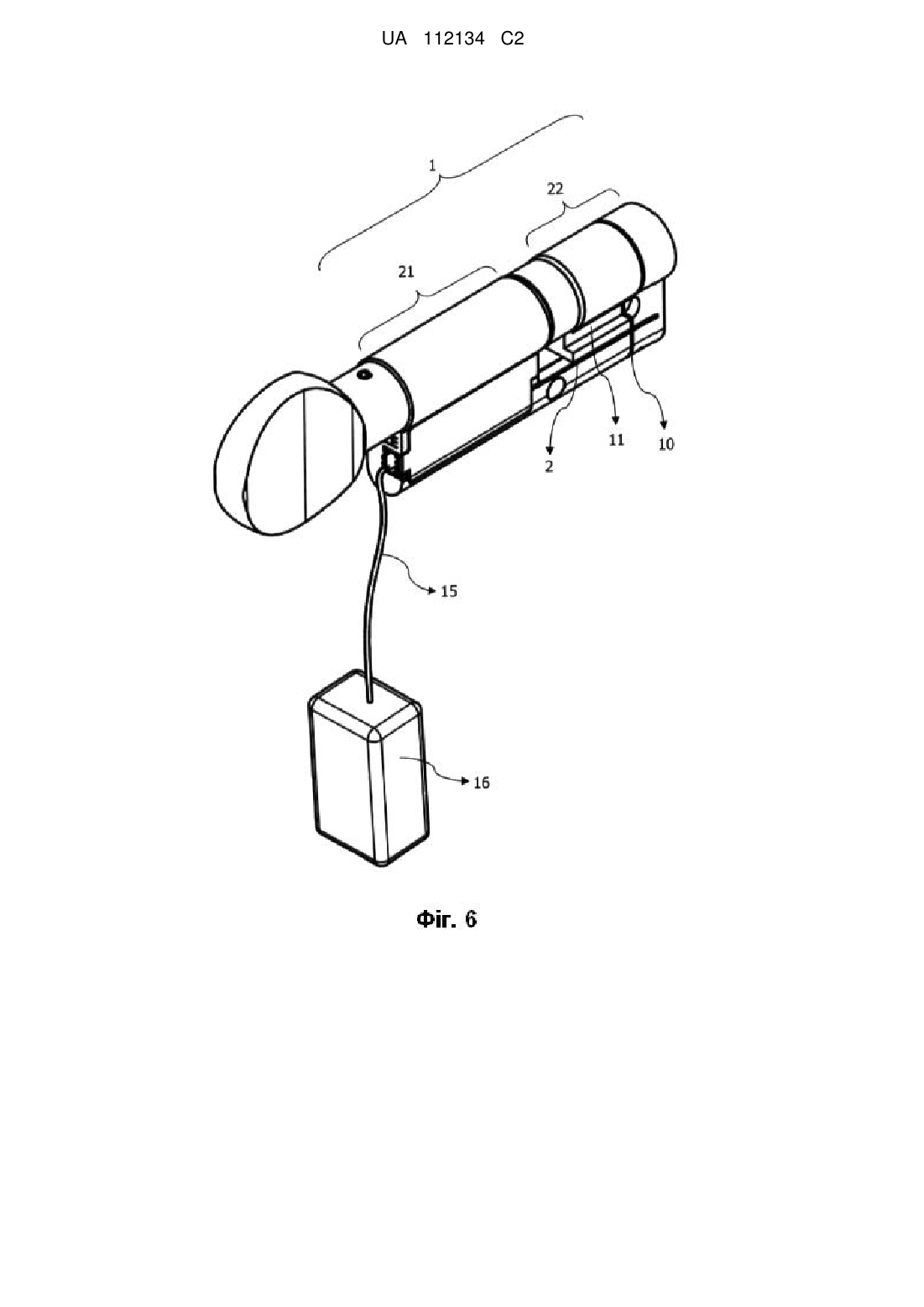

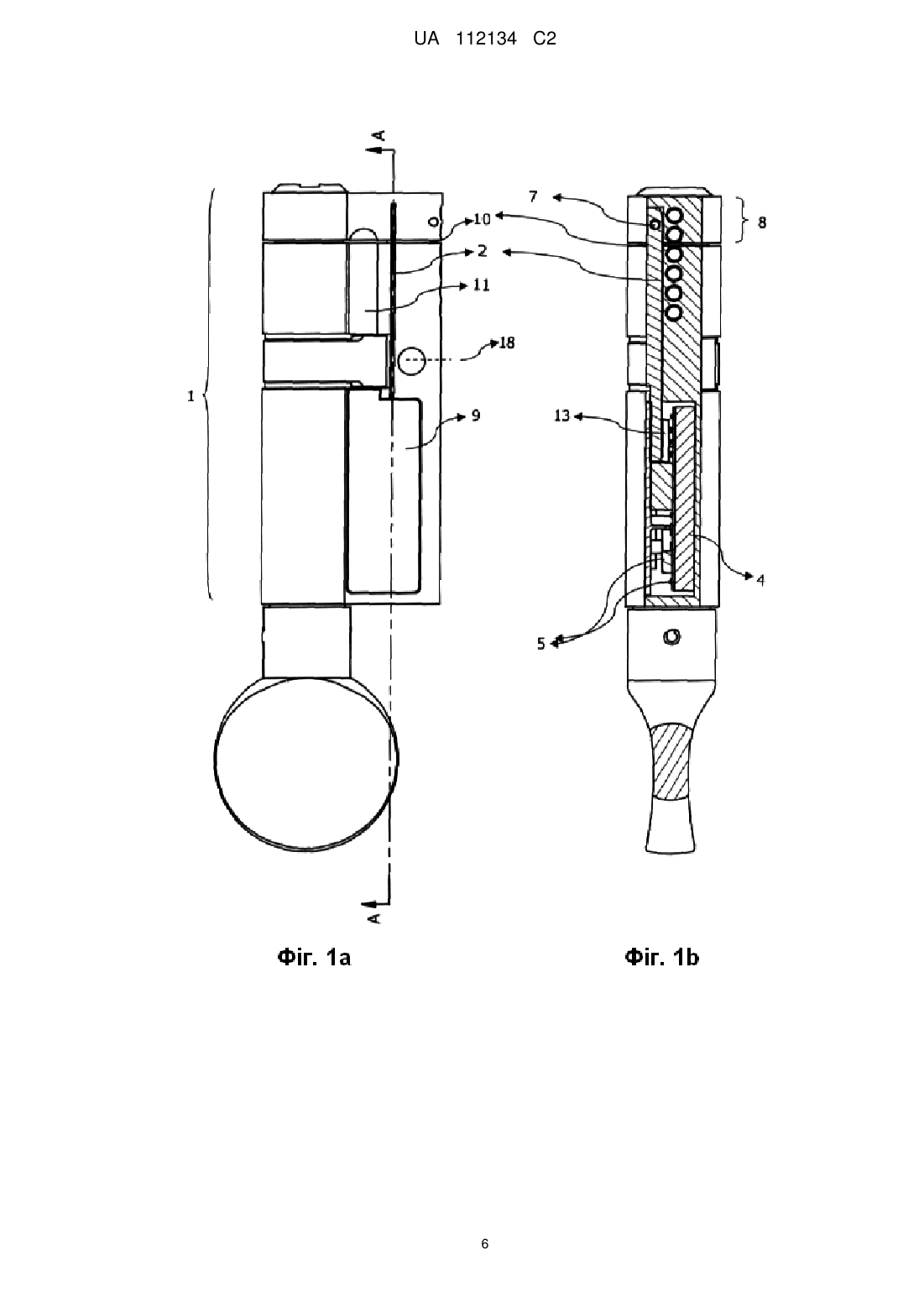

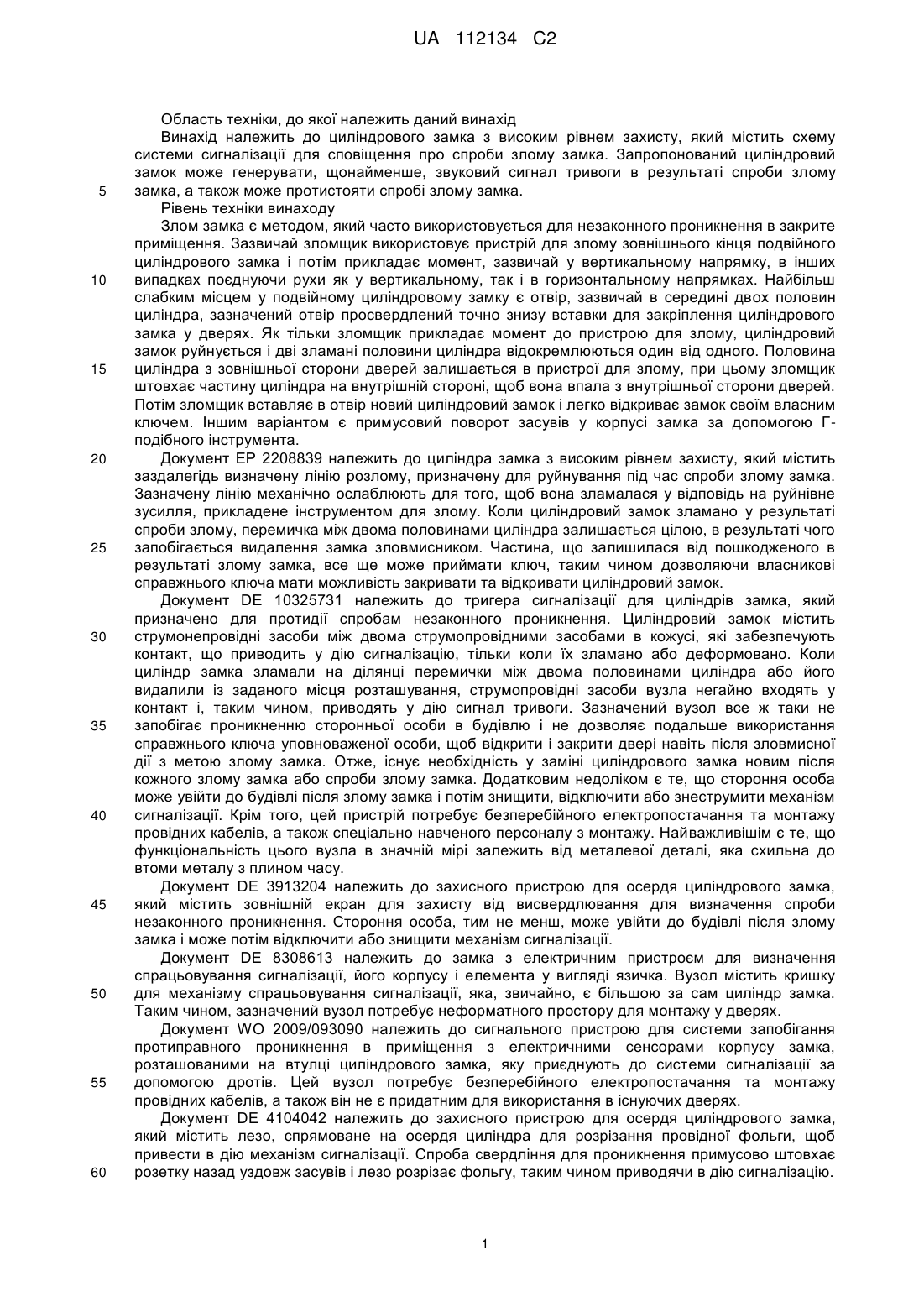

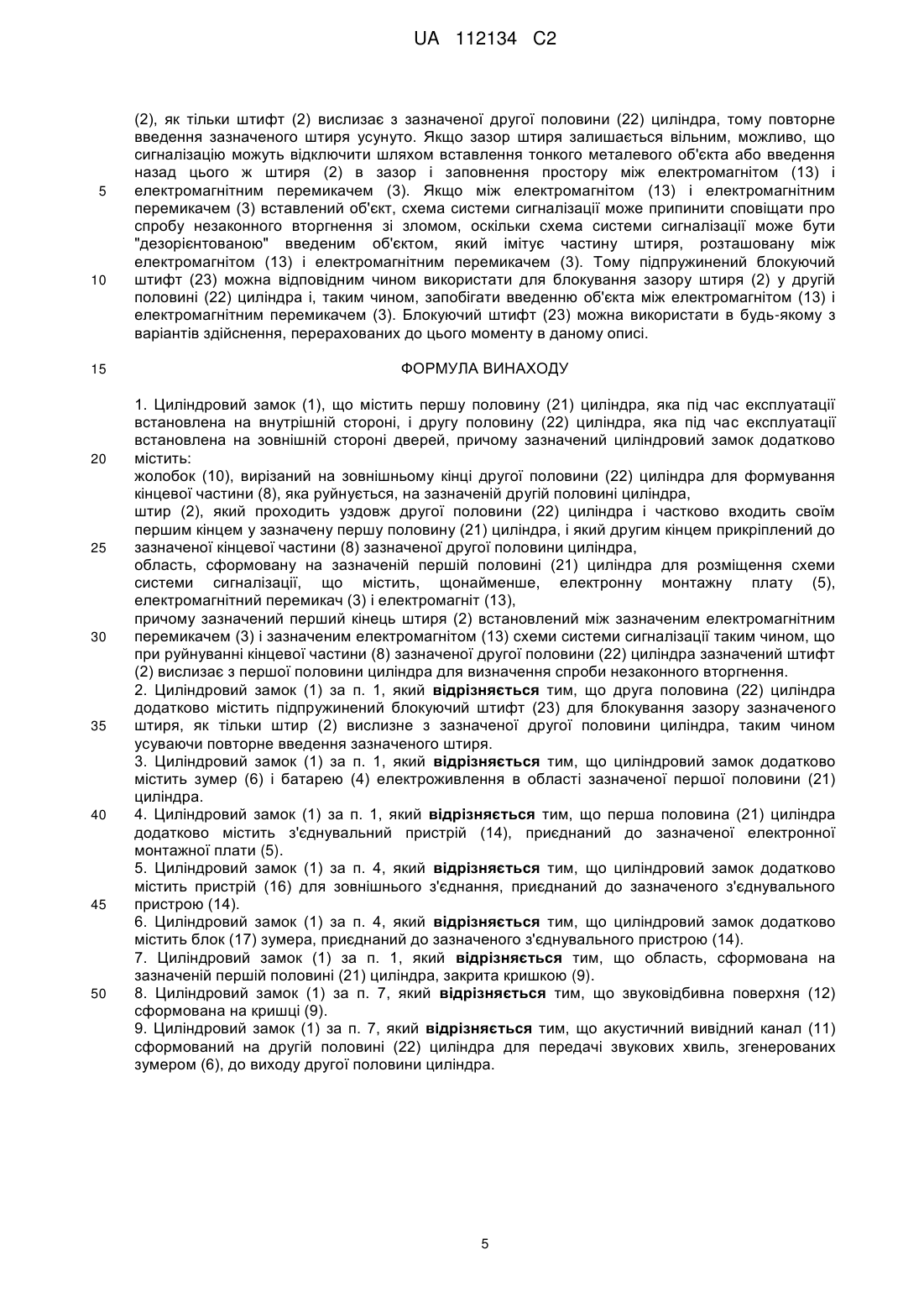

Реферат: Циліндровий замок (1) містить першу половину (21) циліндра, яка під час експлуатації встановлена на внутрішній стороні, і другу половину (22) циліндра, яка під час експлуатації встановлена на зовнішній стороні дверей, причому зазначений циліндровий замок додатково містить жолобок (10), вирізаний на зовнішньому кінці другої половини (22) циліндра для формування кінцевої частини (8), яка руйнується, на зазначеній другій половині циліндра, штир (2), який проходить уздовж другої половини (22) циліндра і частково входить своїм першим кінцем у зазначену першу половину (21) циліндра, і який другим кінцем прикріплений до зазначеної кінцевої частини (8) зазначеної другої половини циліндра, область, сформовану на зазначеній першій половині (21) циліндра для розміщення схеми системи сигналізації, що містить щонайменше електронну монтажну плату (5), електромагнітний перемикач (3) і електромагніт (13), причому зазначений перший кінець штиря (2) встановлений між зазначеним електромагнітним перемикачем (3) і зазначеним електромагнітом (13) схеми системи сигналізації таким чином, що при руйнуванні кінцевої частини (8) зазначеної другої половини (22) циліндра зазначений штифт (2) вислизає з першої половини циліндра для визначення спроби незаконного вторгнення. UA 112134 C2 (12) UA 112134 C2 UA 112134 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої належить даний винахід Винахід належить до циліндрового замка з високим рівнем захисту, який містить схему системи сигналізації для сповіщення про спроби злому замка. Запропонований циліндровий замок може генерувати, щонайменше, звуковий сигнал тривоги в результаті спроби злому замка, а також може протистояти спробі злому замка. Рівень техніки винаходу Злом замка є методом, який часто використовується для незаконного проникнення в закрите приміщення. Зазвичай зломщик використовує пристрій для злому зовнішнього кінця подвійного циліндрового замка і потім прикладає момент, зазвичай у вертикальному напрямку, в інших випадках поєднуючи рухи як у вертикальному, так і в горизонтальному напрямках. Найбільш слабким місцем у подвійному циліндровому замку є отвір, зазвичай в середині двох половин циліндра, зазначений отвір просвердлений точно знизу вставки для закріплення циліндрового замка у дверях. Як тільки зломщик прикладає момент до пристрою для злому, циліндровий замок руйнується і дві зламані половини циліндра відокремлюються один від одного. Половина циліндра з зовнішньої сторони дверей залишається в пристрої для злому, при цьому зломщик штовхає частину циліндра на внутрішній стороні, щоб вона впала з внутрішньої сторони дверей. Потім зломщик вставляє в отвір новий циліндровий замок і легко відкриває замок своїм власним ключем. Іншим варіантом є примусовий поворот засувів у корпусі замка за допомогою Гподібного інструмента. Документ EP 2208839 належить до циліндра замка з високим рівнем захисту, який містить заздалегідь визначену лінію розлому, призначену для руйнування під час спроби злому замка. Зазначену лінію механічно ослаблюють для того, щоб вона зламалася у відповідь на руйнівне зусилля, прикладене інструментом для злому. Коли циліндровий замок зламано у результаті спроби злому, перемичка між двома половинами циліндра залишається цілою, в результаті чого запобігається видалення замка зловмисником. Частина, що залишилася від пошкодженого в результаті злому замка, все ще може приймати ключ, таким чином дозволяючи власникові справжнього ключа мати можливість закривати та відкривати циліндровий замок. Документ DE 10325731 належить до тригера сигналізації для циліндрів замка, який призначено для протидії спробам незаконного проникнення. Циліндровий замок містить струмонепровідні засоби між двома струмопровідними засобами в кожусі, які забезпечують контакт, що приводить у дію сигналізацію, тільки коли їх зламано або деформовано. Коли циліндр замка зламали на ділянці перемички між двома половинами циліндра або його видалили із заданого місця розташування, струмопровідні засоби вузла негайно входять у контакт і, таким чином, приводять у дію сигнал тривоги. Зазначений вузол все ж таки не запобігає проникненню сторонньої особи в будівлю і не дозволяє подальше використання справжнього ключа уповноваженої особи, щоб відкрити і закрити двері навіть після зловмисної дії з метою злому замка. Отже, існує необхідність у заміні циліндрового замка новим після кожного злому замка або спроби злому замка. Додатковим недоліком є те, що стороння особа може увійти до будівлі після злому замка і потім знищити, відключити або знеструмити механізм сигналізації. Крім того, цей пристрій потребує безперебійного електропостачання та монтажу провідних кабелів, а також спеціально навченого персоналу з монтажу. Найважливішім є те, що функціональність цього вузла в значній мірі залежить від металевої деталі, яка схильна до втоми металу з плином часу. Документ DE 3913204 належить до захисного пристрою для осердя циліндрового замка, який містить зовнішній екран для захисту від висвердлювання для визначення спроби незаконного проникнення. Стороння особа, тим не менш, може увійти до будівлі після злому замка і може потім відключити або знищити механізм сигналізації. Документ DE 8308613 належить до замка з електричним пристроєм для визначення спрацьовування сигналізації, його корпусу і елемента у вигляді язичка. Вузол містить кришку для механізму спрацьовування сигналізації, яка, звичайно, є більшою за сам циліндр замка. Таким чином, зазначений вузол потребує неформатного простору для монтажу у дверях. Документ WO 2009/093090 належить до сигнального пристрою для системи запобігання протиправного проникнення в приміщення з електричними сенсорами корпусу замка, розташованими на втулці циліндрового замка, яку приєднують до системи сигналізації за допомогою дротів. Цей вузол потребує безперебійного електропостачання та монтажу провідних кабелів, а також він не є придатним для використання в існуючих дверях. Документ DE 4104042 належить до захисного пристрою для осердя циліндрового замка, який містить лезо, спрямоване на осердя циліндра для розрізання провідної фольги, щоб привести в дію механізм сигналізації. Спроба свердління для проникнення примусово штовхає розетку назад уздовж засувів і лезо розрізає фольгу, таким чином приводячи в дію сигналізацію. 1 UA 112134 C2 5 10 15 20 25 30 35 40 45 50 55 60 Задача даного винаходу Задачею даного винаходу є надання циліндрового замка, який містить схему системи сигналізації, розташовану всередині корпусу циліндра для полегшення встановлення в існуючих дверях. Наступною задачею даного винаходу є надання циліндрового замка з вбудованою сигналізацією, яка спрацьовує під час спроби злому замка. Наступною задачею даного винаходу є надання циліндрового замка з вбудованою сигналізацією, який продовжує функціонувати навіть після вдалої спроби злому замка. Стислий опис даного винаходу Розкритий циліндровий замок, який містить першу половину циліндра, яка під час експлуатації встановлена на внутрішній стороні, і другу половину циліндра, яка під час експлуатації встановлена на зовнішній стороні дверей. Циліндровий замок додатково містить жолобок, вирізаний на зовнішньому кінці другої половини циліндра для формування кінцевої частини, яка руйнується, на зазначеній другій половині циліндра. Уздовж другої половини циліндра проходить штир і частково входить своїм першим кінцем у першу половину циліндра. Другим кінцем штир прикріплюють до кінцевої частини другої половини циліндра. Циліндровий замок додатково містить область, сформовану на зазначеній першій половині циліндра для розміщення схеми системи сигналізації, що містить щонайменше електронну монтажну плату, електромагнітний перемикач та електромагніт. Перший кінець штиря встановлюють між зазначеним електромагнітним перемикачем і зазначеним електромагнітом схеми системи сигналізації таким чином, що при руйнуванні кінцевої частини зазначеної другої половини циліндра зазначений штифт вислизає з першої половини циліндра для визначення спроби незаконного вторгнення. Згідно з даним винаходом циліндровий замок може додатково всередині другої половини циліндра містити підпружинений блокуючий штифт для блокування зазору зазначеного штиря, як тільки штир вислизне з зазначеної другої половини циліндра, отже повторне введення зазначеного штиря усунуто. Якщо зазор штиря залишається порожнім, може бути можливим, що сигналізацію може бути відключено шляхом вставлення тонкого металевого об'єкта або введення назад самого штиря в зазор і заповнення простору між електромагнітом і електромагнітним перемикачем. Стислий опис графічних матеріалів Додані графічні матеріали надані виключно з метою пояснення на прикладі конструкції циліндрового замка, переваги якого над відомим рівнем техніки будуть детально пояснені далі в цьому документі: на фіг. 1 зображений вид збоку (a) і перетин A-A (b) варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 2 зображений вид ззаду в перспективі (a) та вид спереду (b) першого варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 3 зображений вид знизу (a), вид збоку (b) і перетин A-A (c) першого варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 4 зображений вид ззаду в перспективі (a) і вид спереду (b) другого варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 5 зображений вид знизу (a), вид збоку (b) і перетин A-A (c) другого варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 6 зображений вид ззаду в перспективі модифікації другого варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 7 зображений вид знизу (a), вид збоку (b) і перетин A-A (c) модифікації другого варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 8 зображений вид ззаду в перспективі (a) і вид спереду (b) третього варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 9 зображений вид знизу (a), вид збоку (b) і перетин A-A (c) третього варіанта здійснення циліндрового замка відповідно до даного винаходу; на фіг. 10a та 10b зображений, відповідно, вид знизу і вид збоку циліндрового замка відповідно до даного винаходу; На фіг. 10c зображений перетин A-A циліндрового замка згідно фіг. 10a. Детальний опис даного винаходу Цей винахід усуває згадані вище недоліки відомого рівня техніки шляхом включення схеми системи сигналізації всередину корпусу циліндрового замка, причому зазначений циліндровий замок містить задану лінію розлому для встановлення на зовнішній частині дверей. Таким чином, даний винахід надає циліндровий замок, що приводить дію сигналізацію, який продовжує 2 UA 112134 C2 5 10 15 20 25 30 35 40 45 50 55 60 функціонувати у стані навіть після успішного злому замка. Основною ідеєю, що лежить в основі цього винаходу, є надання циліндрового замка: - який буде протистояти злому замка, - який буде відлякувати сторонню особу під час і після зазначеного злому і, таким чином змушувати цю особу припинити злом, і - який буде залишатися справним і буде функціонувати, навіть якщо злом виявився вдалим і частину циліндра виламано. Таким чином, циліндровий замок відповідно до даного винаходу усуває необхідність у додатковій роботі слюсаря після злому замка. Новий циліндровий замок можна легко встановити шляхом вигвинчування фіксуючого болта, встановлення нового циліндрового замка і потім загвинчування фіксуючого болта назад на місце. Цей винахід додатково надає пристрій сигналізації, який можна встановити всередину корпусу циліндрового замка, таким чином запобігаючи необхідності у додатковому просторі, який будуть вирізати або висвердлювати в корпусі дверей, і в додаткових засобах сигналізації, таких як джерело звуку, зумер і т. д. Крім того, даний винахід надає циліндровий замок, який виконаний з можливістю здійснення зв'язку з іншими системами сигналізації, які можна зручно розташувати на місці. Навіть якщо добре відомі детектори руху або сенсори магнітних контактів існуючих систем сигналізації можуть не подати сигнал тривоги під час злому замка, циліндровий замок винаходу дозволяє в реальному часі передавати інформацію про злом оточуючим системам сигналізації. У доданих графічних матеріалах були використані наступні позиції: (1) корпус циліндрового замка; (2) штир; (3) електромагнітний перемикач; (4) батарея електроживлення; (5) електронна монтажна плата; (6) зумер; (7) кріпильний штифт; (8) кінцева частина; (9) кришка; (10) жолобок; (11) акустичний вивідний канал; (12) звуковідбивна поверхня; (13) електромагніт; (14) з'єднувальний пристрій; (15) дріт; (16) пристрій для зовнішнього з'єднання; (17) зовнішній блок зумера; (18) перемичка; (21) перша половина циліндра; (22) друга половина циліндра; (23) блокуючий штифт. Згідно з першим варіантом здійснення, зображеному на фіг. 1, 2 та 3 корпус (1) циліндрового замка містить схему системи сигналізації, розташовану в першій половині циліндра. Корпус (1) циліндрового замка містить дві вставки, з'єднані кулачком. Корпус (1) циліндрового замка містить першу половину (21) циліндра, призначену для встановлення на внутрішню частину дверей, і другу половину (22) циліндра, призначену для встановлення на зовнішню частину дверей. У всіх графічних матеріалах, які були додані до цього опису, перша половина циліндра, призначена для внутрішньої частини дверей, містить схему системи сигналізації і не містить кодових штифтів, тоді як друга половина циліндра, призначена для зовнішньої частини дверей, містить безліч кодових штифтів. Циліндр (1) у доданих графічних матеріалах відзначається євро профілем, до того ж даний винахід також можна застосувати до інших типів циліндрів. Друга половина (22) циліндра відповідно до даного винаходу містить жолобок (10) у вигляді часткового вирізу, призначений для надлому під час спроби злому. Жолобок (10) вирізають з метою запобігання руйнування перемички (18) і запобігання роз'єднання першої та другої половин циліндра. Як тільки циліндр відламано від другої частини, інструмент для злому ламає кінцеву частину (8) другої половини (22) циліндра і відокремлює її без загрози для частини перемички між першою і другою половиною циліндра. Штир (2), виконаний з металевого матеріалу, зафіксований кріпильним штифтом (7) у кінцевій ділянці (8) другої половини (22) циліндра для того, щоб отримати міцне кріплення між 3 UA 112134 C2 5 10 15 20 25 30 35 40 45 50 55 60 штирем (2) і кінцевою частиною (8). Металевий штир (2) проходить вздовж корпусу другої половини (22) циліндра і частково входить у першу половину (21) циліндра, де розташовується схема системи сигналізації. Тим не менш, важливо те, що металевий штир прикріплений до кінцевої частини (8) другої половини (22) циліндра, оскільки він повинен вислизати з корпусу циліндра, якщо або коли кінцева частина відламана внаслідок спроби злому. Частина штиря (2), яка проходить всередині першої половини (21) циліндра, залишається між електромагнітним перемикачем (3) і електромагнітом (13), розташованим в зазначеній першій частині. За нормальних умов експлуатації частина зазначеного штиря (2) завжди розташовується між електромагнітом (13) і електромагнітним перемикачем (3), тому електромагнітний перемикач (3) не може сприймати електромагніт (13), розташований навпроти зазначеного електромагнітного перемикача (3). Наявність штиря (2) між електромагнітом (13) і електромагнітним перемикачем (3) забезпечує те, що сигналізацію не буде приведено в дію. Перша половина (21) циліндра містить область для розміщення різних компонентів схеми системи сигналізації. До їх числа входять, щонайменше, електронна монтажна плата (5), зумер (6), батарея (4) електроживлення, електромагнітний перемикач (3) і електромагніт (13). У доданих графічних матеріалах ця область зображена як прямокутна призма. Для зручності область закрита кришкою (9) для захисту електронної схеми, що знаходиться в ній. Електромагнітний перемикач (3) може бути герконовим перемикачем, відповідно розташованим для сприйняття руху металевого штиря (2) під час злому замка. Оскільки металевий штир (2) прикріплений до кінцевої частини (8) другої половини (22) циліндра, штир вислизає спочатку з першої половини (21) циліндра при руйнуванні кінцевої частини (8). Оскільки положення штиря (2) між перемикачем (3) і електромагнітом (13) змінюється і зрештою штир повністю вислизає з проміжку, перемикач сприймає це і сигналізація спрацьовує. Потім зумер (6) подає звуковий сигнал. Для підвищення інтенсивності звуку, який генерує зумер (6), в кришці (9) сформована звуковідбивна поверхня (12). Звуковідбивна поверхня відзначається формою увігнутої дуги, тому звук, який генерує зумер (6), спрямований на другу половину (22) циліндра, кінцеву частину (8) якої від'єднано. Крім того, для передачі звукових хвиль від зумера до виходу другої половини циліндра на другій половині (22) циліндра сформований акустичний вивідний канал (11). Особа, яка здійснює злом замка, чує звук сильніше, оскільки звукові хвилі локалізовані в акустичному вивідному каналі (11). Другий варіант здійснення, зображений на фіг. 4 і 5, відрізняється від першого варіанту здійснення тим, що перша половина (21) циліндра оснащена з'єднувальним пристроєм (14) для передачі даних від електронної монтажної плати (5) до периферійного устаткування, такому як система сигналізації, що знаходиться в будівлі або квартирі. У цьому випадку немає необхідності оснащувати циліндр зумером (6) та/або батареєю (4) електроживлення, оскільки ці два компоненти можна зручно розташувати зовні циліндра, наприклад, на внутрішній поверхні дверей. З'єднувальний пристрій (14) можна використати для передачі не тільки даних, але й енергії. Один різновид другого варіанта здійснення додатково містить пристрій (16) для зовнішнього з'єднання, призначений для встановлення на внутрішній стороні дверей. Як зображено на фіг. 6 та 7, пристрій (16) для зовнішнього з'єднання приєднаний за допомогою дроту (15) до з'єднувального пристрою (14). Дані від електронної монтажної плати (5) можна передати зовнішнім елементам через дроти або бездротові засоби; тому циліндровий замок з вбудованою сигналізацією можна пов'язати з різними іншими периферійними пристроями, такими як гучномовці, системи пожежної сигналізації та закриті системи відеоспостереження, і т. д. Як тільки сигналізацію приведена в дію, ці дані можна передати зовнішньому периферійному устаткуванню, наприклад, з метою повідомити поліцію або господаря будинку про злом замка. Ці дані можна передати багатьма способами шляхом використання провідних чи бездротових комунікаційних пристроїв. З'єднувальний пристрій (14) можна додатково використати для організації зв'язку із зовнішнім зумером, який може генерувати значно вищий рівень акустичного шуму для попередження сусідів про небезпеку. Енергія, яку споживають пристрої (16) для зовнішнього з'єднання, можна підвести або від зовнішньої батареї електроживлення, або від лінії електропостачання. Циліндровий замок з вбудованою сигналізацією можна оснастити зовнішнім блоком (17) зумера, як зображено на фіг. 8 та 9. Блок (17) зумера може також містити додаткову батарею електроживлення для подачі живлення другого зумера або, з метою обережності, також електронну монтажну плату (5), яка знаходиться в першій половині циліндра. Циліндровий замок відповідно до даного винаходу може додатково містити у другій половині (22) циліндра підпружинений блокуючий штифт (23) для блокування зазору зазначеного штифта 4 UA 112134 C2 5 10 15 20 25 30 35 40 45 50 (2), як тільки штифт (2) вислизає з зазначеної другої половини (22) циліндра, тому повторне введення зазначеного штиря усунуто. Якщо зазор штиря залишається вільним, можливо, що сигналізацію можуть відключити шляхом вставлення тонкого металевого об'єкта або введення назад цього ж штиря (2) в зазор і заповнення простору між електромагнітом (13) і електромагнітним перемикачем (3). Якщо між електромагнітом (13) і електромагнітним перемикачем (3) вставлений об'єкт, схема системи сигналізації може припинити сповіщати про спробу незаконного вторгнення зі зломом, оскільки схема системи сигналізації може бути "дезорієнтованою" введеним об'єктом, який імітує частину штиря, розташовану між електромагнітом (13) і електромагнітним перемикачем (3). Тому підпружинений блокуючий штифт (23) можна відповідним чином використати для блокування зазору штиря (2) у другій половині (22) циліндра і, таким чином, запобігати введенню об'єкта між електромагнітом (13) і електромагнітним перемикачем (3). Блокуючий штифт (23) можна використати в будь-якому з варіантів здійснення, перерахованих до цього моменту в даному описі. ФОРМУЛА ВИНАХОДУ 1. Циліндровий замок (1), що містить першу половину (21) циліндра, яка під час експлуатації встановлена на внутрішній стороні, і другу половину (22) циліндра, яка під час експлуатації встановлена на зовнішній стороні дверей, причому зазначений циліндровий замок додатково містить: жолобок (10), вирізаний на зовнішньому кінці другої половини (22) циліндра для формування кінцевої частини (8), яка руйнується, на зазначеній другій половині циліндра, штир (2), який проходить уздовж другої половини (22) циліндра і частково входить своїм першим кінцем у зазначену першу половину (21) циліндра, і який другим кінцем прикріплений до зазначеної кінцевої частини (8) зазначеної другої половини циліндра, область, сформовану на зазначеній першій половині (21) циліндра для розміщення схеми системи сигналізації, що містить, щонайменше, електронну монтажну плату (5), електромагнітний перемикач (3) і електромагніт (13), причому зазначений перший кінець штиря (2) встановлений між зазначеним електромагнітним перемикачем (3) і зазначеним електромагнітом (13) схеми системи сигналізації таким чином, що при руйнуванні кінцевої частини (8) зазначеної другої половини (22) циліндра зазначений штифт (2) вислизає з першої половини циліндра для визначення спроби незаконного вторгнення. 2. Циліндровий замок (1) за п. 1, який відрізняється тим, що друга половина (22) циліндра додатково містить підпружинений блокуючий штифт (23) для блокування зазору зазначеного штиря, як тільки штир (2) вислизне з зазначеної другої половини циліндра, таким чином усуваючи повторне введення зазначеного штиря. 3. Циліндровий замок (1) за п. 1, який відрізняється тим, що циліндровий замок додатково містить зумер (6) і батарею (4) електроживлення в області зазначеної першої половини (21) циліндра. 4. Циліндровий замок (1) за п. 1, який відрізняється тим, що перша половина (21) циліндра додатково містить з'єднувальний пристрій (14), приєднаний до зазначеної електронної монтажної плати (5). 5. Циліндровий замок (1) за п. 4, який відрізняється тим, що циліндровий замок додатково містить пристрій (16) для зовнішнього з'єднання, приєднаний до зазначеного з'єднувального пристрою (14). 6. Циліндровий замок (1) за п. 4, який відрізняється тим, що циліндровий замок додатково містить блок (17) зумера, приєднаний до зазначеного з'єднувального пристрою (14). 7. Циліндровий замок (1) за п. 1, який відрізняється тим, що область, сформована на зазначеній першій половині (21) циліндра, закрита кришкою (9). 8. Циліндровий замок (1) за п. 7, який відрізняється тим, що звуковідбивна поверхня (12) сформована на кришці (9). 9. Циліндровий замок (1) за п. 7, який відрізняється тим, що акустичний вивідний канал (11) сформований на другій половині (22) циліндра для передачі звукових хвиль, згенерованих зумером (6), до виходу другої половини циліндра. 5 UA 112134 C2 6 UA 112134 C2 7 UA 112134 C2 8 UA 112134 C2 9 UA 112134 C2 10 UA 112134 C2 11 UA 112134 C2 12 UA 112134 C2 13 UA 112134 C2 14 UA 112134 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
