Циліндровий замок для шафи

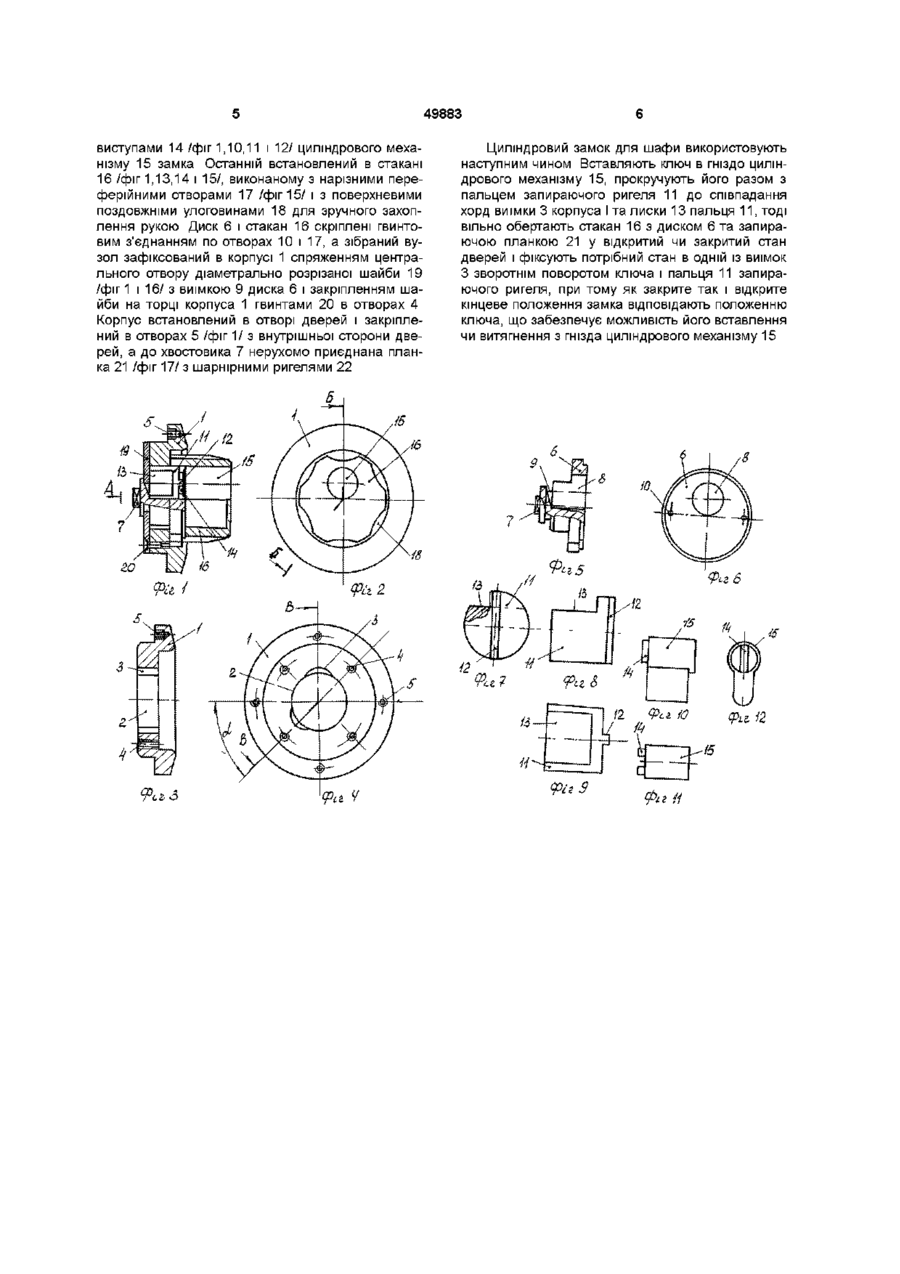

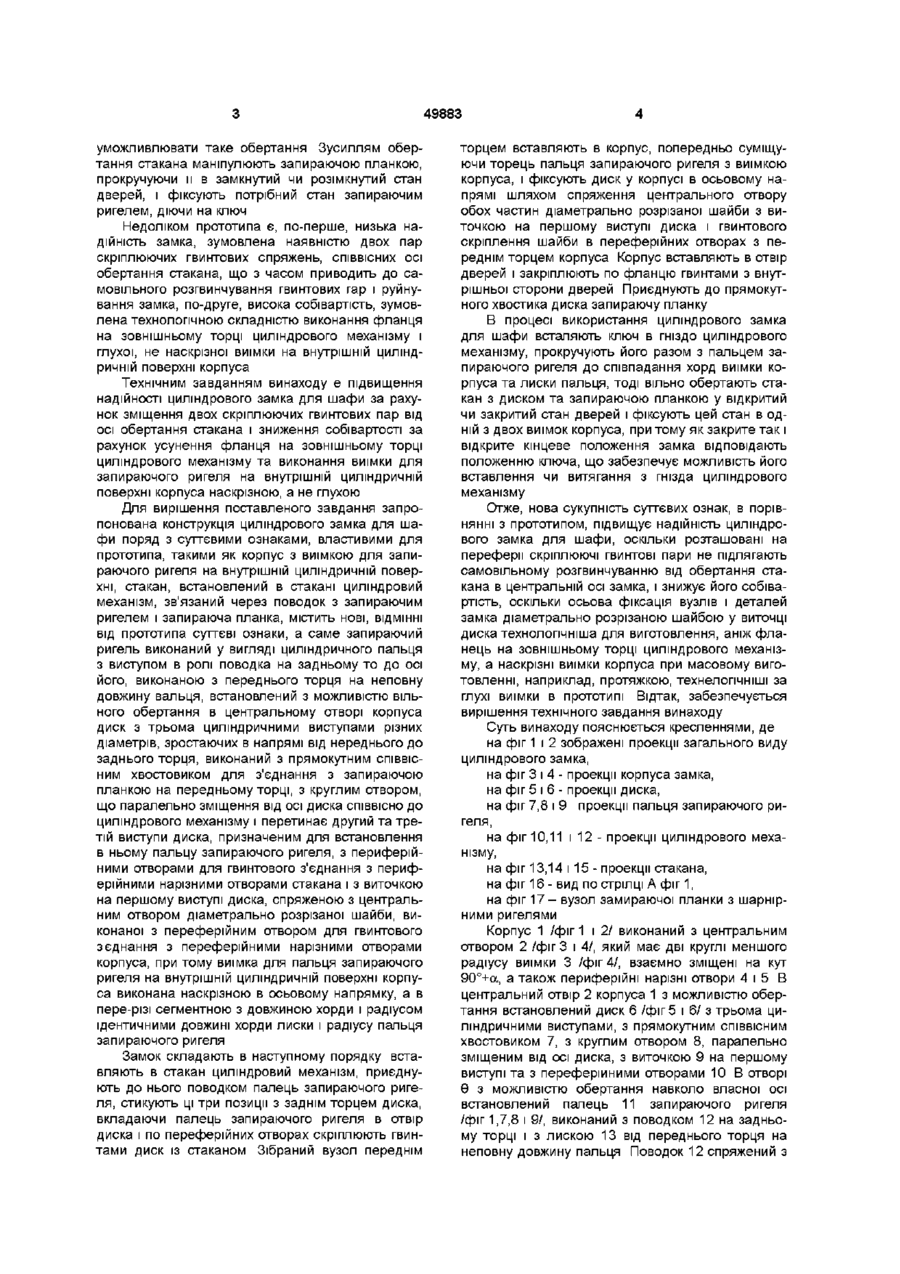

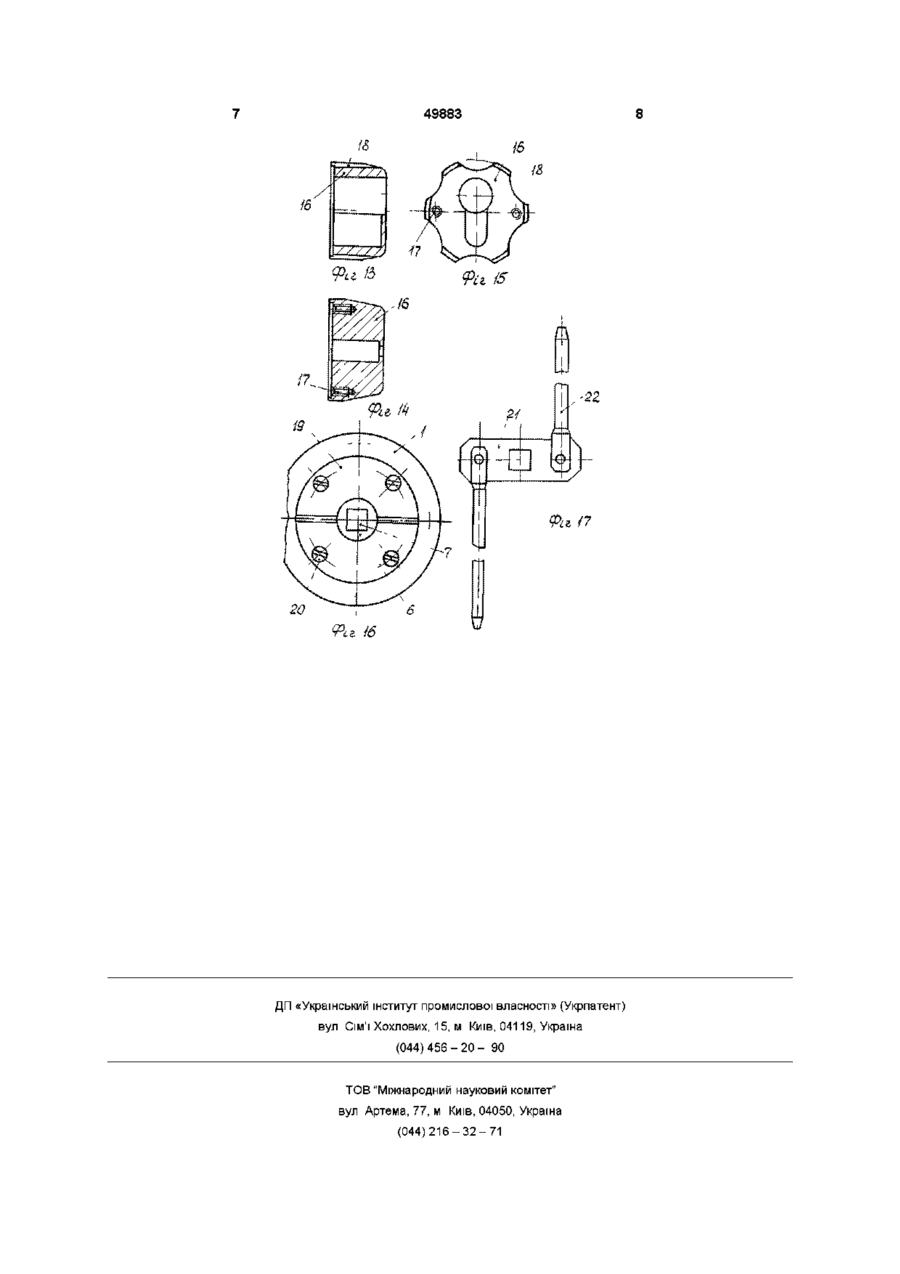

Циліндровий замок для шафи, що містить корпус з виїмкою для запірного ригеля на внутрішній циліндричній поверхні, стакан, встановлений в стакані циліндровий механізм, зв'язаний через поводок з запірним ригелем і запірну планку, який відрізняється тим, що запірний ригель виконаний у вигляді циліндричного пальця з виступом в ролі повідка на задньому торці і з лискою на твірній поверхні циліндра в площині паралельній до його осі, виконаною з переднього торця на неповну довжину пальця, встановлений з можливістю вільного обертання в центральному отворі корпуса диск з трьома циліндричними виступами різних діаметрів, зростаючих в напрямі від переднього до заднього торця, виконаний з прямокутним СПІВВІСНИМ хвостовиком для з'єднання з запірною планкою на передньому торці, з круглим отвором, що паралельно зміщений від осі диска СПІВВІСНО до циліндрового механізму і перетинає другий і третій виступи диска, призначеним для встановлення в ньому пальця запірного ригеля, з периферійними отворами для гвинтового з'єднання з периферійними нарізними отворами стакана і з виточкою на першому ступені, спряженою з центральним отвором діаметрально розрізаної шайби, виконаної з периферійними отворами для гвинтового з'єднання з периферійними нарізними отворами переднього торця корпуса, при цьому виїмка для пальця запірного ригеля на внутрішній циліндричній поверхні корпуса виконана наскрізною в осьовому напрямі, а в перерізі - сегментною з довжиною хорди і радіусом ідентичними довжині хорди лиски і радіусу пальця запірного ригеля Винахід відноситься до замків, зокрема, меблевих і призначений для надійного запирання дверей шафи одночасно но верхній і нижній кромці із застосуванням вертикальних ригелів Відомий, ЯК аналог, замок для шаф, по містить приводний диск зі ступицею, зв'язаною зі штангою, обладнаною через шарніри ригелями /див опис винаходу 6СРСР до а с №549567, кл Е05В65/02, 1975р/ В процесі використання аналога зусиллям від руки прокручують приводний диск зі ступицею, чим через штангу віддаляють або зближують протилежні КІНЦІ ригелів, досягаючи замкнутого або розімкну того стану дверей» Недоліком аналога є відсутність в його конструкції механізму для запирання на ключ» Відомий також, вибраний як прототип за призначенням і по більшості суттєвих ознак, циліндровий замок для картотекової шафи, що містить тарільчастий корпус, прикріплений до зовнішньої поверхні дверей за допомогою плоскої шайби, встановленої всередині корпуса і пропущеного через центральний отвір у дні тарілки наскрізного гвинта, спряженого з гайкою на внутрішній стороні дверей, прикріплений зсередини гвинтовою парою до згаданої шайби СНІВВІСНО до центрального отвору тарілки корпуса циліндровий механізм, зв'язаний через поводок з запираючим ригелем, запираючу планку і стакан, вільно встановлений в корпусі з можливістю обертання і зафіксований в осьовому напрямі з зовнішнього торця фланцем, виконаним на зовнішньому торці циліндрового механізму, який разом з запираючим ригелем розташований в цьому стакані, а корпус по внутрішній циліндричній поверхні обладнаний глухою, не наскрізною виїмкою під запираючий ригель, на рівні якого внутрішній торець стакана має секторний викус циліндричної стінки /див ОВ до ас №651110, кл Е05В65/46, 1977 р / В процесі використання прототипа вставляють ключ циліндрового механізму і його поворотом через поводок обертають запираючий ригель, який в залежності від свого кутового положення може фіксувати стакан від обертання в корпусі або О СО 00 00 49883 уможливлювати таке обертання Зусиллям обертання стакана маніпулюють запираючою планкою, прокручуючи и в замкнутий чи розімкнутий стан дверей, і фіксують потрібний стан запираючим ригелем, діючи на ключ Недоліком прототипа є, по-перше, низька надійність замка, зумовлена наявністю двох пар скріплюючих гвинтових спряжень, СПІВВІСНИХ осі обертання стакана, що з часом приводить до самовільного розгвинчування гвинтових гар і руйнування замка, по-друге, висока собівартість, зумовлена технологічною складністю виконання фланця на зовнішньому торці циліндрового механізму і глухої, не наскрізної виїмки на внутрішній циліндричній поверхні корпуса Технічним завданням винаходу є підвищення надійності циліндрового замка для шафи за рахунок зміщення двох скріплюючих гвинтових пар від осі обертання стакана і зниження собівартості за рахунок усунення фланця на зовнішньому торці циліндрового механізму та виконання виїмки для запираючого ригеля на внутрішній циліндричній поверхні корпуса наскрізною, а не глухою Для вирішення поставленого завдання запропонована конструкція циліндрового замка для шафи поряд з суттєвими ознаками, властивими для прототипа, такими як корпус з виїмкою для запираючого ригеля на внутрішній циліндричній поверхні, стакан, встановлений в стакані циліндровий механізм, зв'язаний через поводок з запираючим ригелем і запираюча планка, містить нові, ВІДМІННІ ВІД прототипа суттєві ознаки, а саме запираючий ригель виконаний у вигляді циліндричного пальця з виступом в ролі поводка на задньому то до осі його, виконаною з переднього торця на неповну довжину вальця, встановлений з можливістю вільного обертання в центральному отворі корпуса диск з трьома циліндричними виступами різних діаметрів, зростаючих в напрямі від нереднього до заднього торця, виконаний з прямокутним СПІВВІСним хвостовиком для з'єднання з запираючою планкою на передньому торці, з круглим отвором, що паралельно зміщення від осі диска СПІВВІСНО до циліндрового механізму і перетинає другий та третій виступи диска, призначеним для встановлення в ньому пальцу запираючого ригеля, з периферійними отворами для гвинтового з'єднання з периферійними нарізними отворами стакана і з виточкою на першому виступі диска, спряженою з центральним отвором діаметрально розрізаної шайби, виконаної з переферійним отвором для гвинтового зєднання з переферійними нарізними отворами корпуса, при тому виїмка для пальця запираючого ригеля на внутрішній циліндричній поверхні корпуса виконана наскрізною в осьовому напрямку, а в пере-різі сегментною з довжиною хорди і радіусом ідентичними довжині хорди лиски і радіусу пальця запираючого ригеля Замок складають в наступному порядку вставляють в стакан циліндровий механізм, приєднують до нього поводком палець запираючого ригеля, стикують ці три позиції з заднім торцем диска, вкладаючи палець запираючого ригеля в отвір диска і по переферіиних отворах скріплюють гвинтами диск із стаканом Зібраний вузол переднім торцем вставляють в корпус, попередньо суміщуючи торець пальця запираючого ригеля з виїмкою корпуса, і фіксують диск у корпусі в осьовому напрямі шляхом спряження центрального отвору обох частин діаметрально розрізаної шайби з виточкою на першому виступі диска і гвинтового скріплення шайби в переферіиних отворах з переднім торцем корпуса Корпус вставляють в отвір дверей і закріплюють по фланцю гвинтами з внутрішньої сторони дверей Приєднують до прямокутного хвостика диска запираючу планку В процесі використання циліндрового замка для шафи всталяють ключ в гніздо циліндрового механізму, прокручують його разом з пальцем запираючого ригеля до співпадання хорд виїмки корпуса та лиски пальця, тоді вільно обертають стакан з диском та запираючою планкою у відкритий чи закритий стан дверей і фіксують цей стан в одній з двох виїмок корпуса, при тому як закрите так і відкрите кінцеве положення замка відповідають положенню ключа, що забезпечує можливість його вставлення чи витягання з гнізда циліндрового механізму Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, підвищує надійність циліндрового замка для шафи, оскільки розташовані на переферм скріплюючі гвинтові пари не підлягають самовільному розгвинчуванню від обертання стакана в центральній осі замка, і знижує його собівартість, оскільки осьова фіксація вузлів і деталей замка діаметрально розрізаною шайбою у виточці диска технолопчніша для виготовлення, аніж фланець на зовнішньому торці циліндрового механізму, а наскрізні виїмки корпуса при масовому виготовленні, наприклад, протяжкою, технелопчніші за глухі виїмки в прототипі Відтак, забезпечується вирішення технічного завдання винаходу Суть винаходу пояснюється кресленнями, де на фіг 1 і 2 зображені проекції загального виду циліндрового замка, на фіг 3 і 4 - проекції корпуса замка, на фіг 5 і 6 - проекції диска, на фіг 7,8 і 9 проекції пальця запираючого ригеля, на фіг 10,11 і 12 - проекції циліндрового механізму, на фіг 13,14 і 15 - проекції стакана, на фіг 16 - вид по стрілці А фіг 1, на фіг 17 - вузол замираючої планки з шарнірними ригелями Корпус 1 /фіг 1 і 2/ виконаний з центральним отвором 2 /фіг 3 і 4/, який має дві круглі меншого радіусу виїмки 3 /фіг 4/, взаємно зміщені на кут 90°+а, а також периферійні нарізні отвори 4 і 5 В центральний отвір 2 корпуса 1 з можливістю обертання встановлений диск 6 /фіг 5 і 6/ з трьома циліндричними виступами, з прямокутним СПІВВІСНИМ хвостовиком 7, з круглим отвором 8, паралельно зміщеним від осі диска, з виточкою 9 на першому виступі та з переферійними отворами 10 В отворі Э з можливістю обертання навколо власної осі встановлений палець 11 запираючого ригеля /фіг 1,7,8 і 9/, виконаний з поводком 12 на задньому торці і з лискою 13 від переднього торця на неповну довжину пальця Поводок 12 спряжений з 49883 виступами 14 /фіг 1,10,11 і 12/ циліндрового механізму 15 замка Останній встановлений в стакані 16 /фіг 1,13,14 і 15/, виконаному з нарізними переферійними отворами 17 /фіг 15/ і з поверхневими поздовжніми улоговинами 18 для зручного захоплення рукою Диск 6 і стакан 16 скріплені гвинтовим з'єднанням по отворах 10 і 17, а зібраний вузол зафіксований в корпусі 1 спряженням центрального отвору діаметрально розрізаної шайби 19 /фіг 1 і 16/ з виїмкою 9 диска 6 і закріпленням шайби на торці корпуса 1 гвинтами 20 в отворах 4 Корпус встановлений в отворі дверей і закріплений в отворах 5 /фіг 1/ з внутрішньої сторони дверей, а до хвостовика 7 нерухомо приєднана планка 21 /фіг 17/ з шарнірними ригелями 22 Циліндровий замок для шафи використовують наступним чином Вставляють ключ в гніздо циліндрового механізму 15, прокручують його разом з пальцем запираючого ригеля 11 до співпадання хорд виїмки 3 корпуса І та лиски 13 пальця 11, тоді вільно обертають стакан 16 з диском 6 та запираючою планкою 21 у відкритий чи закритий стан дверей і фіксують потрібний стан в одній із виїмок З зворотнім поворотом ключа і пальця 11 запираючого ригеля, при тому як закрите так і відкрите кінцеве положення замка відповідають положенню ключа, що забезпечує можливість його вставлення чи витягнення з гнізда циліндрового механізму 15 S. {& cplt 12 и Ріг З 49883 Фи а ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
