Циліндровий замок

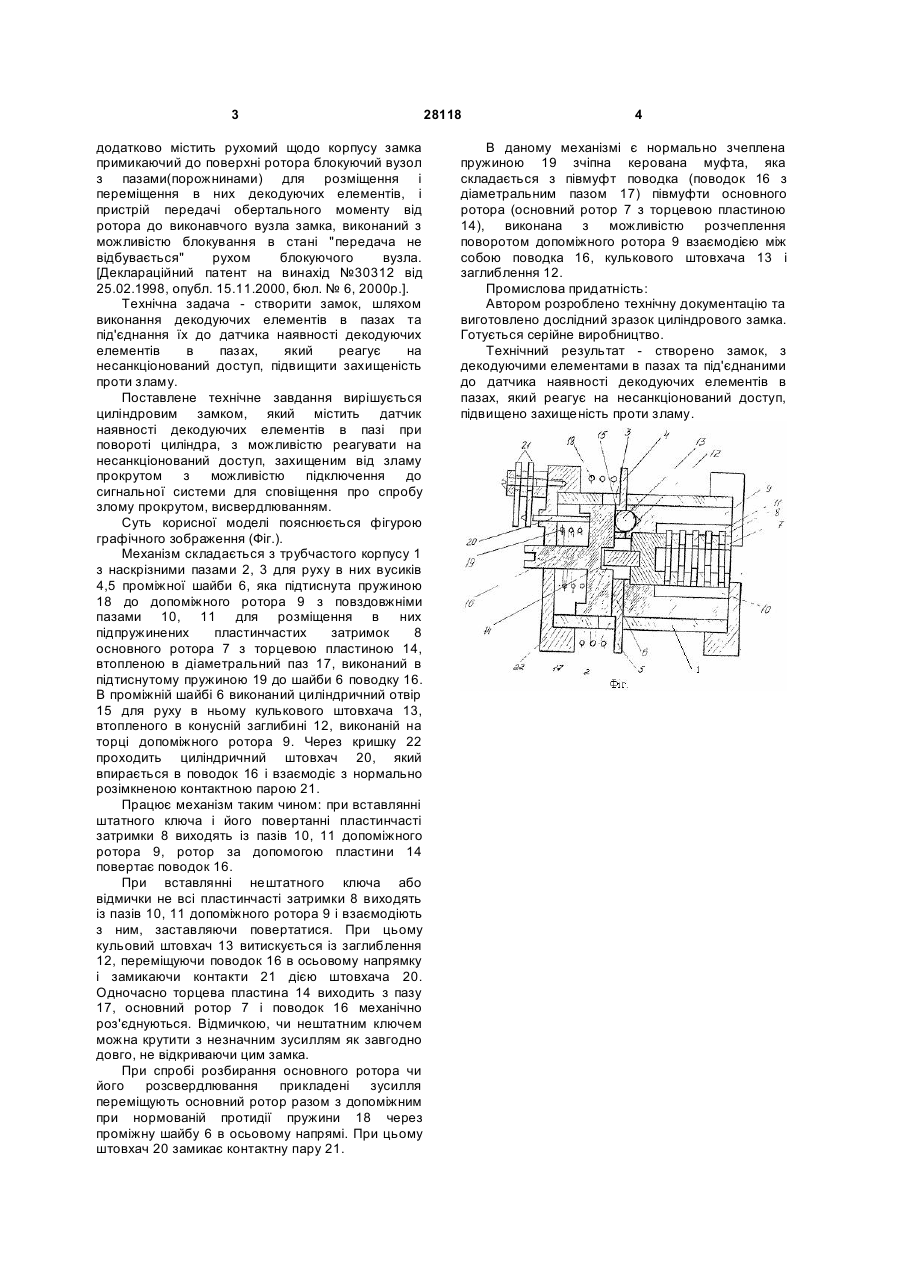

Циліндровий замок, що містить не менш ніж один паз для входу декодуючих елементів, 3 додатково містить рухомий щодо корпусу замка примикаючий до поверхні ротора блокуючий вузол з пазами(порожнинами) для розміщення і переміщення в них декодуючих елементів, і пристрій передачі обертального моменту від ротора до виконавчого вузла замка, виконаний з можливістю блокування в стані "передача не відбувається" рухом блокуючого вузла. [Деклараційний патент на винахід №30312 від 25.02.1998, опубл. 15.11.2000, бюл. № 6, 2000р.]. Технічна задача - створити замок, шляхом виконання декодуючих елементів в пазах та під'єднання їх до датчика наявності декодуючих елементів в пазах, який реагує на несанкціонований доступ, підвищити захищеність проти зламу. Поставлене технічне завдання вирішується циліндровим замком, який містить датчик наявності декодуючих елементів в пазі при повороті циліндра, з можливістю реагувати на несанкціонований доступ, захищеним від зламу прокрутом з можливістю підключення до сигнальної системи для сповіщення про спробу злому прокрутом, висвердлюванням. Суть корисної моделі пояснюється фігурою графічного зображення (Фіг.). Механізм складається з трубчастого корпусу 1 з наскрізними пазами 2, 3 для руху в них вусиків 4,5 проміжної шайби 6, яка підтиснута пружиною 18 до допоміжного ротора 9 з повздовжніми пазами 10, 11 для розміщення в них підпружинених пластинчастих затримок 8 основного ротора 7 з торцевою пластиною 14, втопленою в діаметральний паз 17, виконаний в підтиснутому пружиною 19 до шайби 6 поводку 16. В проміжній шайбі 6 виконаний циліндричний отвір 15 для руху в ньому кулькового штовхача 13, втопленого в конусній заглибині 12, виконаній на торці допоміжного ротора 9. Через кришку 22 проходить циліндричний штовхач 20, який впирається в поводок 16 і взаємодіє з нормально розімкненою контактною парою 21. Працює механізм таким чином: при вставлянні штатного ключа і його повертанні пластинчасті затримки 8 виходять із пазів 10, 11 допоміжного ротора 9, ротор за допомогою пластини 14 повертає поводок 16. При вставлянні нештатного ключа або відмички не всі пластинчасті затримки 8 виходять із пазів 10, 11 допоміжного ротора 9 і взаємодіють з ним, заставляючи повертатися. При цьому кульовий штовхач 13 витискується із заглиблення 12, переміщуючи поводок 16 в осьовому напрямку і замикаючи контакти 21 дією штовхача 20. Одночасно торцева пластина 14 виходить з пазу 17, основний ротор 7 і поводок 16 механічно роз'єднуються. Відмичкою, чи нештатним ключем можна крутити з незначним зусиллям як завгодно довго, не відкриваючи цим замка. При спробі розбирання основного ротора чи його розсвердлювання прикладені зусилля переміщують основний ротор разом з допоміжним при нормованій протидії пружини 18 через проміжну шайбу 6 в осьовому напрямі. При цьому штовхач 20 замикає контактну пару 21. 28118 4 В даному механізмі є нормально зчеплена пружиною 19 зчіпна керована муфта, яка складається з півмуфт поводка (поводок 16 з діаметральним пазом 17) півмуфти основного ротора (основний ротор 7 з торцевою пластиною 14), виконана з можливістю розчеплення поворотом допоміжного ротора 9 взаємодією між собою поводка 16, кулькового штовхача 13 і заглиблення 12. Промислова придатність: Автором розроблено технічну документацію та виготовлено дослідний зразок циліндрового замка. Готується серійне виробництво. Технічний результат - створено замок, з декодуючими елементами в пазах та під'єднаними до датчика наявності декодуючих елементів в пазах, який реагує на несанкціонований доступ, підвищено захищеність проти зламу.
