В’яжуче

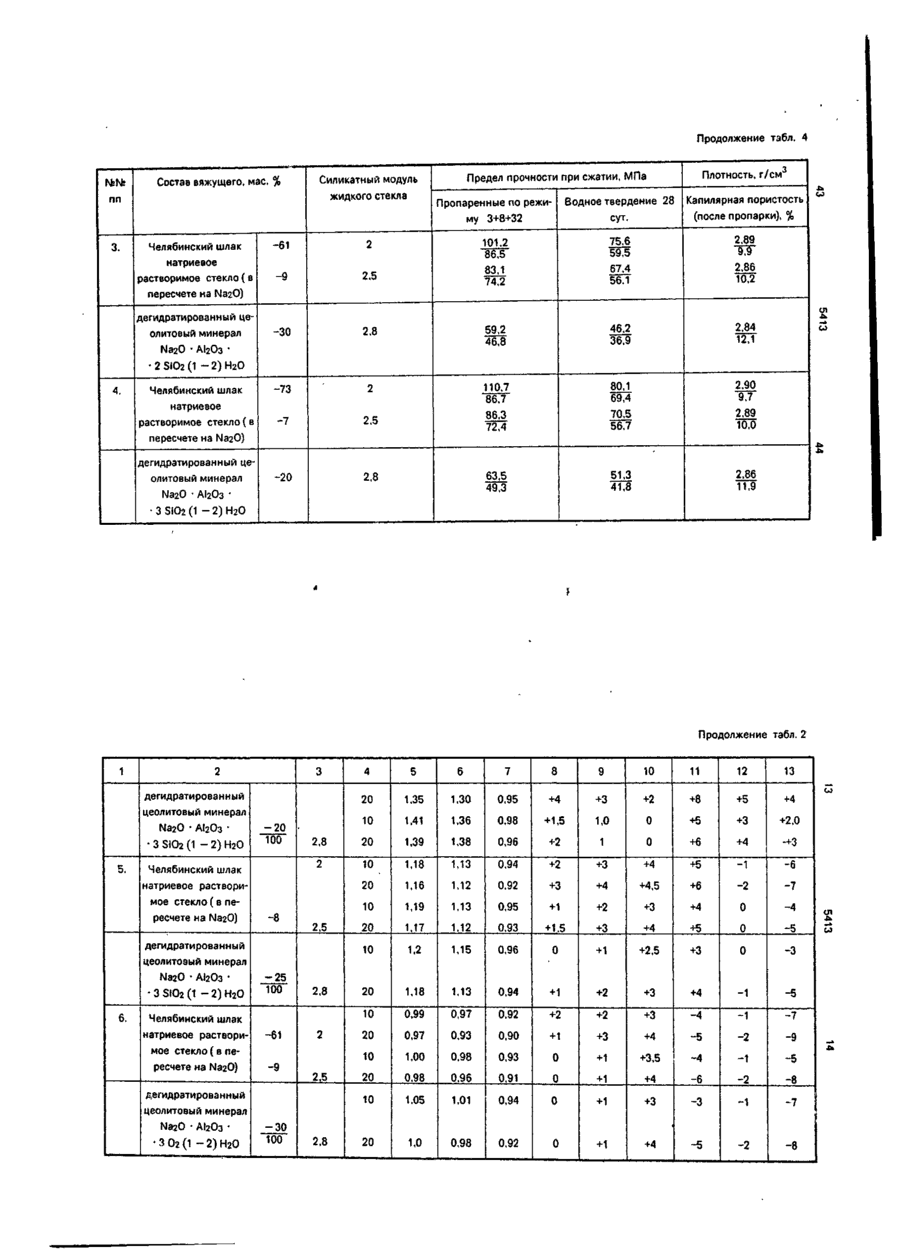

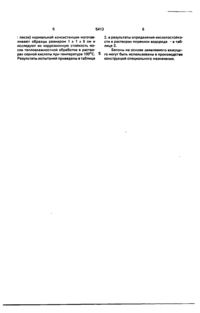

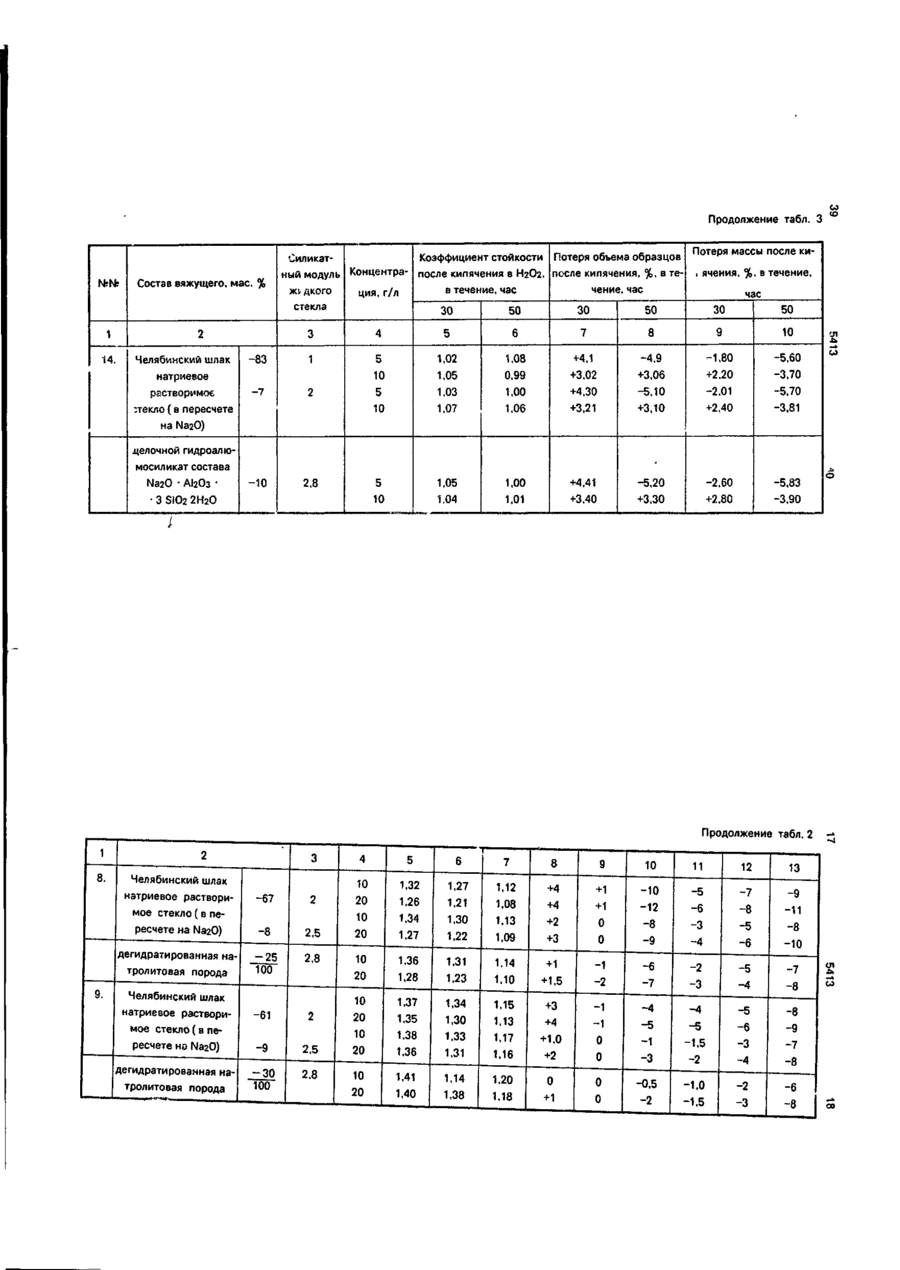

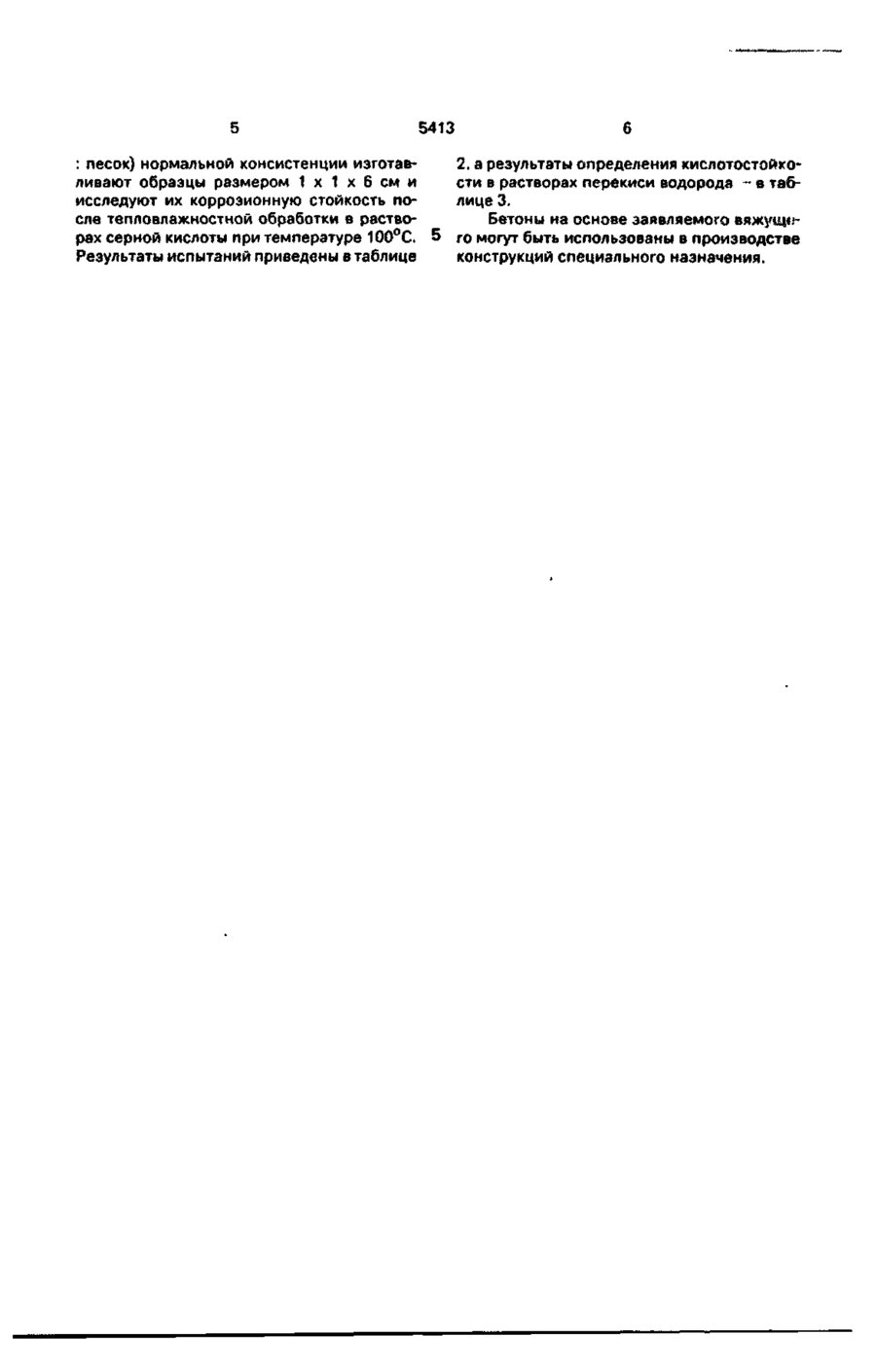

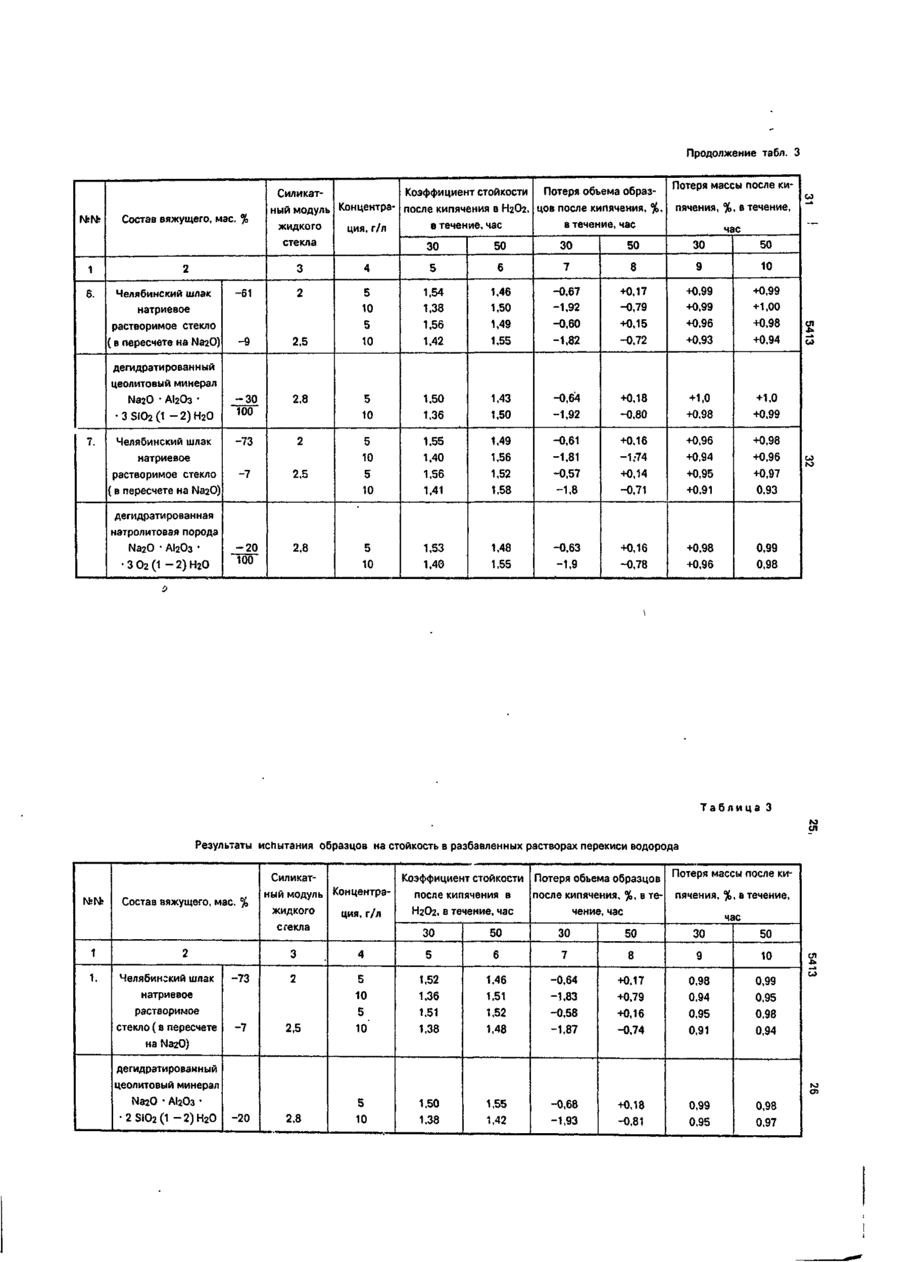

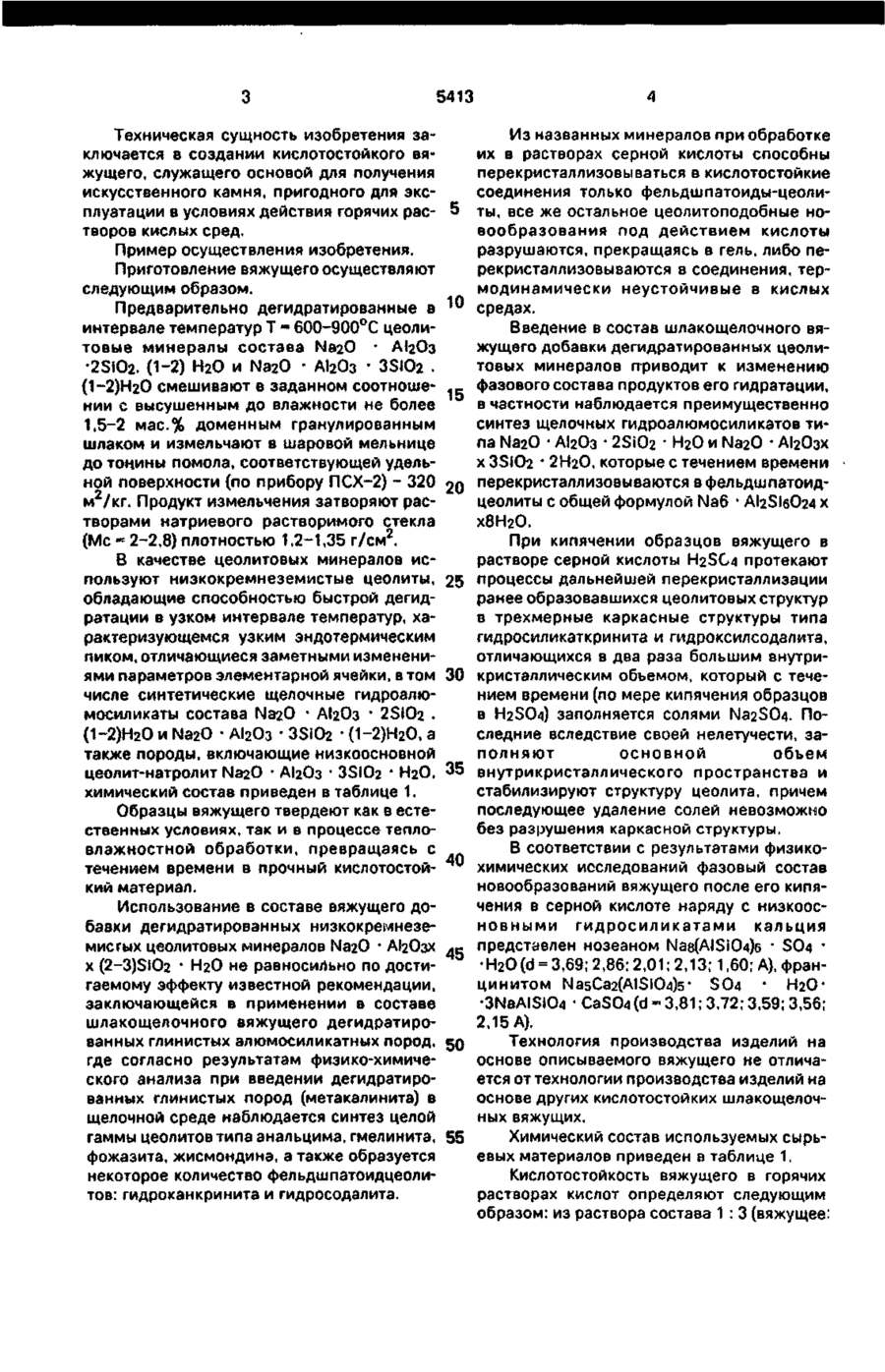

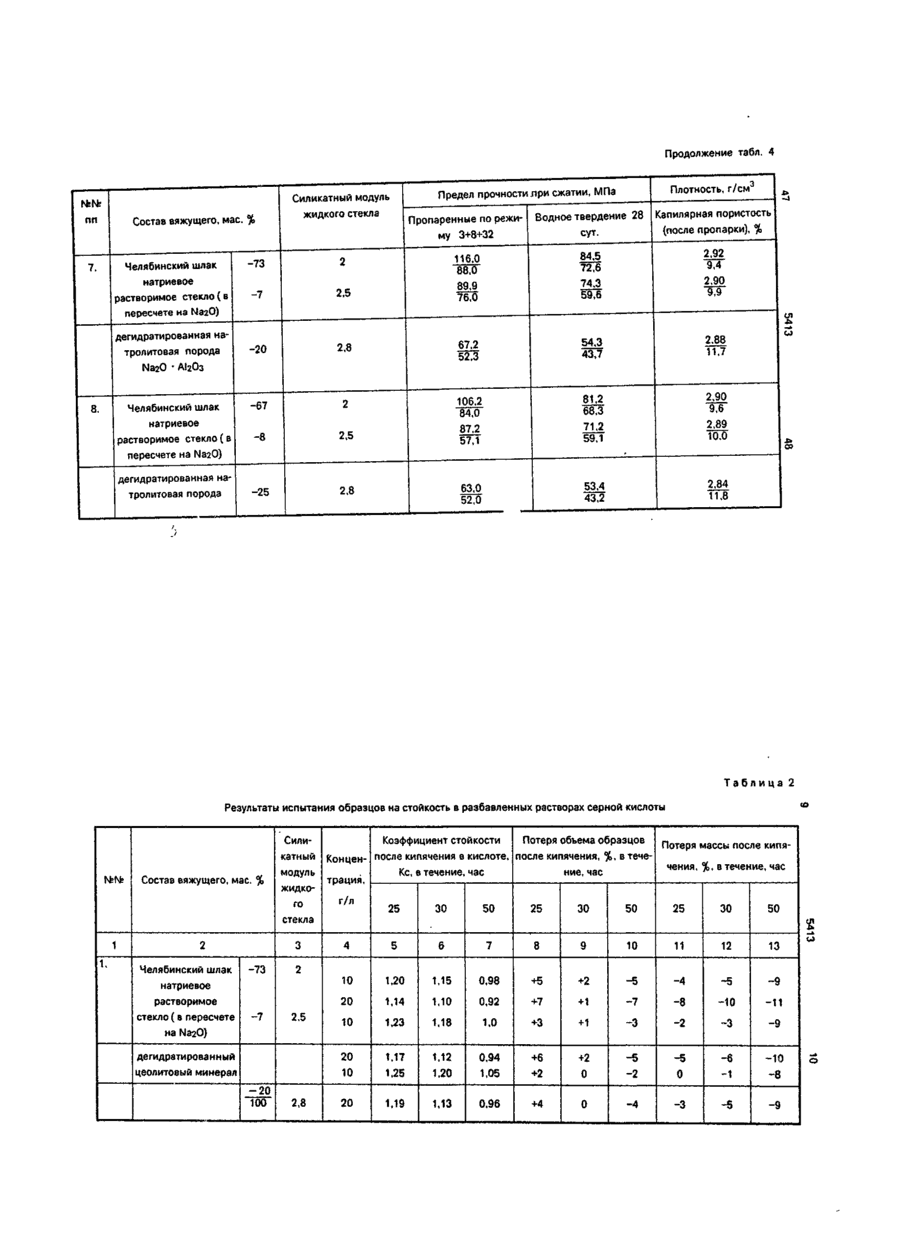

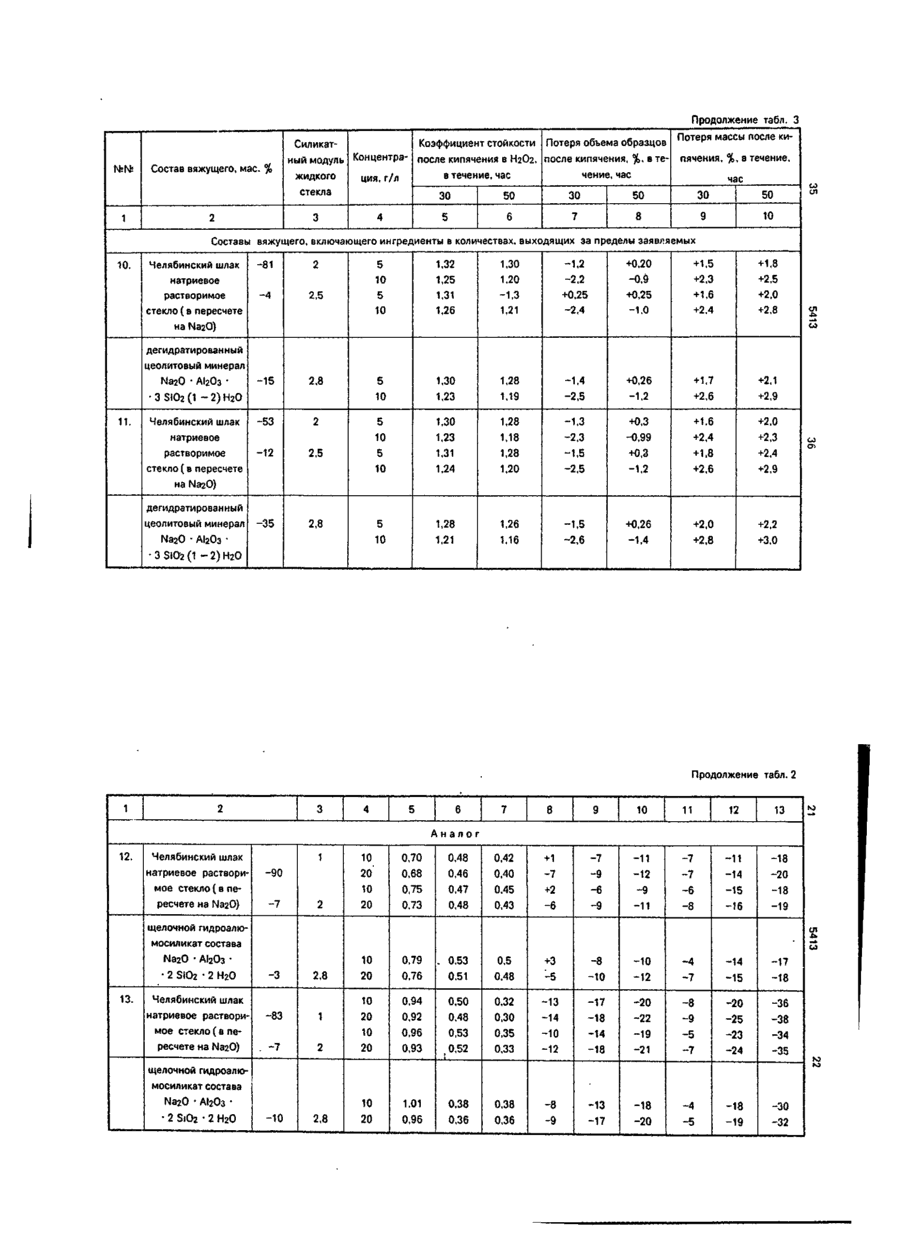

Вяжущее, включающее (мас.%) доменный гранулированный шлак 61-73, дегидратированные цеолитовые минералы состава Na2O • AI2O3 * mSI02 • (1-2)НгО 20-30 и натриевое растворимое стекло с М с 2-2,8 (в пересчете на ЫагО) остальное, отличающееся тем, что оно содержит указанные минералы с т 2 или 3. Настоящее изобретение относится к промышленности строительных материалов и может быть использовано при получении высокопрочных и кислотостойких материалов на шлакощелочном вяжущем. Известно вяжущее, включающее гранулированный шлак, щелочной компонент и цеолитовую породу состава (Кг, Na2, Ca)O . А1гОз(4-10) -SIO2 * НгО[1]. Известно также вяжущее, включающее (в мас.%): доменный гранулированный шлак 55-87,5, щелочной компонент (на R2OJ2-12, дегидратированные цеолитоеые минералы состава ЫагО • АІгОз • (4-10) SIO2 • (1-2) НгО 10-30 [2]. Наиболее близким по технической сущности и достигаемому результату является вяжущее, включающее (в мас.%) доменный или электротермофосфорный гран, шлак 8094, щелочной компонент (на R2O) 3-10, цео литовые минералы состава ІМагО * АІгОз * (2-4) SiO2 • (1-2) Н2О з-Ю [3]. Недостатком указанных вяжущих является низкая стойкость к серной кислоте и перекиси водорода. В основу изобретения поставлена задача усовершенствования вяжущего путем введения в качестве добавки щелочных алюмосиликатных дегидратированных цеолитных минералов, что обеспечивает повышение его стойкости к действию разбавленных растворов серной кислоты. Поставленная задача достигается тем, что вяжущее, включающее (в мас.%) доменный гранулированный шлак 61-73 дегидратированные цеолитовые минералы состава ЫагО • АІгОз * mSlO2(1-2)H2O 20-30 и натриевое растворимое стекло с Me 2-2,8 (на ЫагО) - остальное, содержит указанные минералы с т в 2 или 3. н С > ел w в о 5413 Техническая сущность изобретения заИз названных минералов при обработке ключается в создании кислотостойкого вяих в растворах серной кислоты способны жущего, служащего основой для получения перекристаллизовываться в кислотостойкие искусственного камня, пригодного для экссоединения только фельдшпатоиды-цеолиплуатации в условиях действия горячих рас- 5 ты, все же остальное цеолитоподобные нотворов кислых сред. вообразования под действием кислоты разрушаются, прекращаясь в гель, либо пеПример осуществления изобретения. рекристаллизовываются в соединения, терПриготовление вяжущего осуществляют модинамически неустойчивые в кислых следующим образом. Предварительно дегидратированные в ^ средах. интервале температур Т = 600-900°С цеолиВведение в состав шлакощелочного вятовые минералы состава Na20 * AI2O3 жущего добавки дегидратированных цеоли*2S!O2. (1-2) Н 2 О и Na2O • АІгОз • ЗБЮг . товых минералов приводит к изменению (1-2)НгО смешивают в заданном соотноше- ,.,. фазового состава продуктов его гидратации, нии с высушенным до влажности не более в частности наблюдается преимущественно 1,5-2 мас.% доменным гранулированным синтез щелочных гидроалюмосиликатов тишлаком и измельчают в шаровой мельнице па Na2O * AI2O3 • 2S1O2 • Н2О и Na20 • AI2O3X до тонины помола, соответствующей удельх 3SIO2 ' 2НгО, которые с течением времени ной поверхности (по прибору ПСХ-2) - 320 20 перекристаллизовываются в фельдшпатоидм 2 /кг. Продукт измельчения затворяют расцеолиты с общей формулой Na6 • Al2Si6O24 x творами натриевого растворимого стекла х8НгО. 2 (Мс « 2-2,8) плотностью 1.2-1,35 г/см . При кипячении образцов вяжущего в В качестве цеолитовых минералов исрастворе серной кислоты H2SG4 протекают пользуют низкокремнеземистые цеолиты, 25 процессы дальнейшей перекристаллизации обладающие способностью быстрой дегидранее образовавшихся цеолитовых структур ратации в узком интервале температур, хав трехмерные каркасные структуры типа рактеризующемся узким эндотермическим гидросиликаткринита и гидроксилсодалита, ликом, отличающиеся заметными изменениотличающихся в два раза большим внутриями параметров элементарной ячейки, в том 30 кристаллическим объемом, который с течечисле синтетические щелочные гидроалюнием времени (по мере кипячения образцов мосиликаты состава Na2O • AI2O3 • 2SIO2 . в H2SO4) заполняется солями Na2SO4. По(1-2)НгО и Na2O • АІ2Оз • 3SIO2 • (1-2)Н 2 О, а следние вследствие своей нелетучести, затакже породы, включающие низкоосновной полняют основной объем цеолит-натролит Na2O • АІгОз • 3SIO2 * НгО, 35внутрикристаллического пространства и химический состав приведен в таблице 1. стабилизируют структуру цеолита, причем последующее удаление солей невозможно Образцы вяжущего твердеют как в естебез разрушения каркасной структуры. ственных условиях, так и в процессе теплоВ соответствии с результатами физиковлажностной обработки, превращаясь с течением времени в прочный кислотостой- 40 химических исследований фазовый состав новообразований вяжущего после его кипякий материал. чения в серной кислоте наряду с низкоосИспользование в составе вяжущего доновными гидросиликатами кальция бавки дегидратированных низкокремнезепредставлен нозеаном Nae(AISiO4)6 * SO4 * мисгых цеолитовых минералов Na20 • AI2O3X *с •Н2О(d-3,69; 2,86; 2,01; 2,13; 1,60; А), франх (2-3)SiO2 * Н2О не равносильно по достицинитом Na5Ca2(AISiO4)5* SO4 • НгОгаемому эффекту известной рекомендации, •3NaAISiO4 • CaS04(d = 3,81; 3,72; 3,59; 3,56; заключающейся в применении в составе 2,15 А). шлакощелочного вяжущего дегидратированных глинистых алюмосиликатных пород, 50 Технология производства изделий на где согласно результатам физико-химичеоснове описываемого вяжущего не отличаского анализа при введении дегидратироется от технологии производства изделий на ванных глинистых пород (метакалинита) в основе других кислотостойких шлакощелочщелочной среде наблюдается синтез целой ных вяжущих. гаммы цеолитов типа анальцима, гмелинита, 55 Химический состав используемых сырьфожазита, жисмондина, а также образуется евых материалов приведен в таблице 1. некоторое количество фельдшпатоидцеолиКислотостойкость вяжущего в горячих тов: гидроканкринита и гидросодалита. растворах кислот определяют следующим образом: из раствора состава 1 : 3 (вяжущее: 5413 : песок) нормальной консистенции изготавливают образцы размером 1 х 1 х 6 см и исследуют их коррозионную стойкость после тепловлажностной обработки в растворах серной кислоты при температуре 100°С. Результаты испытаний приведены в таблице 2, а результаты определения кислотостойкости в растворах перекиси водорода ~ в таблице 3. Бетону на основе заявляемого вяжущего могут быть использованы в производстве конструкций специального назначения. Продолжение табл. 4 Плотность, г/смс Предел прочности лри сжатии, МПа Силикатный модуль жидкого стекла Пропаренные по режи Водное твердение 28 Капилярная пористость му 3+8+32 Состав вяжущего, мае. % пп сут. (после пропарки), % Челябинский шлак 7. натриевое растворимое стекло ( в пересчете на Na2O) , • ел ' дегидратированная на 2,8 67,2 52,3 54,3 43,7 2,88 11,7 2 106,2 84,0 81,2 68,3 2,90 9,6 2,5 87,2 57,1 71,2 59,1 2,89 10,0 2,8 -20 тролитовая порода 63,0 52,0 53,4 43,2 2,84 11,8 АігОз ' .і Челябинский шлак 8. -67 натриевое растворимое стекло ( в пересчете на Na20) -8 дегидратированная на-25 тролитовая порода оэ Таблица 2 (О Результаты испытания образцов на стойкость в разбавленных растворах серной кислоты Коэффициент стойкости Силикатный NslSfe Состав в я ж у щ е г о , мае. % модуль жидкого 1. 2 Потеря массы после кипячения, %, в течение, час трация, г/л стекла 1 Потеря объема образцов Концен- после кипячения в кислоте, после кипячения, %, в течение, час Кс, в течение, час 25 30 50 25 30 50 25 30 50 S 4 5 6 7 8 9 10 11 12 13 натриевое 10 1,20 1,15 0,98 +5 +2 -5 -4 -5 -9 растворимое 20 1,14 1,10 0,92 +7 +1 -7 -8 -10 -11 10 1,23 1,18 1,0 +3 +1 -3 20 10 1,17 1,12 0.94 +6 +2 -5 -5 -6 -10 1,25 1,20 1,05 +2 0 -2 0 -1 -8 20 1,19 1,13 0,96 +4 0 -4 _> « -5 -9 Челябинский шлак стекло ( в пересчете 3 -73 -7 2 2.5 на ЫагО) дегидратированный цеолитовый минерал -20 100 2,8 -9 Продолжение табл. 4 Состав вяжущего, мае. % жидкого стекла пп Плотность, г/см 3 Предел прочности при сжатии, МПа Силикатный модуль Челябинский шлак Водное твердение 28 Капилярная пористость му 3+8+32 3. Пропаренные по режи сут. (после пропарки), % 75,6 59,5 67,4 56.1 2,89 9,9 -61 2 101.2 86,5 -9 2,5 83.1 74,2 натриевое растворимое стекло ( в -fc. СО 2,86 10,2 пересчете на Na2O) СЛ дегидратированный цеолитовый минерал -ЗО 2.8 59,2 46,8 46.2 36,9 -73 2 110,7 86,7 80,1 69,4 2,90 9,7 -7 2,5 86,3 72,4 70,5 56,7 2,89 10,0 -20 2.8 63.5 49,3 51,3 41,8 ттЛ 2,84 12,1 2,86 11,9 ЫагО • АІгОз • СО • 2 S102 (1 ~ 2) Н 2 0 4. Челябинский шлак натриевое растворимое стекло ( в пересчете на ЫагО) дегидратированный цеолитовыйминерал ЫагО • АІгОз * • 3 SiO2 (1 - 2) НгО 4 5 6 7 8 9 10 11 12 13 20 1,35 1,30 0,95 +4 +3 +2 +8 +5 +4 10 1,41 1,36 0,98 +1,5 1,0 0 +5 +3 +2.0 2,8 20 1,39 1,38 0,96 +2 1 0 +6 +4 -+3 2 10 1,18 1,13 0,94 +2 +3 +4 +5 -1 -6 20 1,16 1,12 0.92 +3 +4 +4,5 +6 -2 -7 10 1,19 1,13 0.95 +1 +3 +4 0 -4 СЛ 20 1,17 1.12 0.93 +1.5 +4 +5 0 -5 со 10 1,2 1,15 0,96 0 +1 +2,5 +3 0 -3 20 1,18 1,13 0,94 +1 +2 +3 +4 -1 -5 10 0,99 0.97 0,92 +2 +2 +3 -4 -1 -7 20 0,97 0,93 0,90 +1 +3 +4 -5 -2 -9 10 1,00 0,98 0,93 0 +1 +3,5 -4 «л -5 20 0,98 0.96 0,91 0 +1 +4 -6 _О -8 10 2 to 1 со Продолжение табл. 2 1.05 1,01 0,94 0 +1 +3 -3 -1 -7 20 1,0 0,98 0,92 0 +1 +4 -5 -2 -8 3 дегидратированный цеолитовый минерал N320 • АІгОз * • 3 SIO2 (1 - 2) Н2О 5. -20 100 Челябинский шлак натриевое растворимое стекло ( в пересчете на ЫагО) -8 2.5 дегидратированный цеолитозый минерал Na2O • АІгОз * • 3 SiO2 (1 - 2) Н2О 6. -25 100 2,8 Челябинский шлак натриевое раствори -61 2 мое стекло ( в пересчете на ЫагО) -9 2,5 дегидратированный цеолитовый минерал NaaO • AI2O3 • ' 3 О2 (1 - 2) Н2О -30 100 2,8 со | со Продолжение табл. 3 (О Коэффициент стойкости СиликатСостав вяжущего, мае. % ный модуль Концентра- после кипячения в Н2О2. после кипячения, %, в течение, час в течение, час ЖУДКОГО ция, г/л стекла 1 3 2 14. Челябинский шлак Потеря массы после ки• ячения, %, в течение, час 30 4 50 30 50 30 50 5 6 7 8 9 10 1 -7 2 5 1,02 1,08 +4,1 -4,9 -1,80 -5,60 10 -83 натриевое растворимое Потеря объема образцов 1,05 0,99 +3,02 +3,06 +2,20 -3,70 5 1,03 1,07 1,00 +4,30 -5,10 -2,01 -5,70 1,06 +3,21 +3,10 +2,40 -3.81 10 тгекло ( в пересчете -С* СО на ЫагО) целом ной гидроалю* мосиликат состава №гО • АігОз • • 3 SI02 2Н2О -10 2,8 5 10 1,05 1,04 1,00 +4,41 -5,20 -2,60 -5,83 1,01 +3,40 +3,30 +2,80 -3,90 Продолжение табл. 2 Челябинский шлак натриевое раствори мое стекло ( в пересчете на Na2O) дегидратированная на тролитовая порода Челябинский шлак натриевое растворимое стекло ( в пересчете но ЫагО) дегидратированная натролитовая порода -* Продолжение табл. 3 Коэффициент стойкости СиликатСостав вяжущего, мае. % 1 Потеря массы после ки ный модуль Концентра- после кипячения в Н2О2, после кипячения, %, в те- пячения, %, в течение, жидкого стекла ция, г/л 3 2 Потеря объема образцов в течение, час 4 чение, час час со ел 30 50 30 50 30 50 5 6 7 8 9 10 +1,5 +1,8 Состэвы вяжущего, включающего ингредиенты в количествах, выходящих за пределы заявляемых 10. Челябинский шлак натриевое растворимое -81 2 +0,20 5 1,32 1,30 -1,2 10 1,25 1.20 -2,2 -о,й +2,3 +2,5 +2,0 +2,8 1.31 1,26 -1.3 1,21 +0,25 -2,4 -1,0 5 10 1.30 1,28 -1,4 +0,26 +1,7 +2,1 1,23 1,19 -2,5 -1,2 +2,6 +2,9 5 10 5 10 1.30 1,28 -1,3 +0,3 +1.6 +2,0 1,23 1,18 -2,3 -0,99 +2,4 +2,3 1,31 1,28 -1,5 +0,3 +1,8 +2,4 1,24 1,20 -2,5 -1,2 +2,6 +2,9 5 2,5 +1,6 +2.4 1,28 1,26 -1,5 +0,26 +2,0 +2,2 10 -4 +0,25 1,21 1.16 -2,6 -1,4 +2,8 +3,0 5 10 стекло ( в пересчете на Na2O) ел .с со дегидратированный цеолитовый минерал N320 • AI2O3 • -15 2,8 • 3 SIO2 (1 - 2) Н2О 11. Челябинский шлзк -53 2 нэтриевое растворимое -12 2,5 стекло ( в пересчете со НЭ N320) дегидратировзнный цеолитовый минерал -35 2,8 N320 • АІ2О3 * •3S1O 2 (1 - 2 ) H 2 O Продолжение табл. 2 1 2 3 4 5 6 7 8 +1 _-» —9 +2 -6 -6 -9 9 10 11 12 13 -11 -7 -7 -6 -8 -11 -18 -20 -18 -19 Аналог 12. Челябинский шлак натриевое раствори 1 ресчете на ЫагО) -7 2 0,48 0,42 0,68 0,46 0,40 10 мое стекло ( в пе 0.70 20 -90 10 0,75 0,47 0,45 20 0.73 0,48 0,43 -12 -9 -11 -14 -15 -16 щелочной гидроалю ел мосиликат состава 10 20 0,79 . 0,53 0,5 +3 —8 -10 0.76 0,51 0.48 -5 -10 -12 -7 -15 -17 -18 10 0.94 0,50 0,32 -13 —8 0,92 0,48 0,30 -14 0,96 0,53 0.35 -10 2 0,93 ,0,52 0,33 -12 -17 -18 -14 -18 -20 20 10 20 -22 -19 -21 -9 -5 -7 -20 -25 -23 -24 -36 -38 -34 -35 1.01 0,38 0,38 -8 0,96 0.36 0,36 -9 -13 -17 -18 -20 -4 2,8 10 20 -18 -19 -30 -32 Na2O • AI2O3 * • 2 SIO2 • 2 НгО 13. -3 2,8 Челябинский шлак натриевое раствори -83 1 мое стекло ( в пересчете на Na2O) . -7 -14 щелочной гидроалюмосиликат состава Na2O • АІ2О3 • • 2 SiO2 * 2 Н2О -10 —5 Продолжение табл. 3 Коэффициент стойкости СиликатIMeN? Состав вяжущего, мае. % ный модуль Концентра- после кипячения в Н2О2, цов после кипячения, %, в течение, час в течение, час ЖИДКОГО ция, г/л стекла 1 6. Потеря объема образ Потеря массы после кипячения, %, в течение, час 30 50 30 50 30 50 3 Челябинский шлак -61 4 5 6 7 8 9 10 2 2 5 10 5 10 1,54 -0,67 -1,92 +0,17 1,38 1,46 1,50 -0,79 +0,99 +0,99 +0,99 +1,00 1,56 1,49 -0,60 +0,15 +0,96 +0,98 СЛ -С» 1,42 135 -1,82 -0,72 +0,93 +0,94 со 5 10 1,50 1,43 -0,64 +0,18 +1,0 +1,0 1,36 1,50 -1,92 -0,80 +0,98 +0,99 5 10 5 10 1,55 1,49 -0,61 +0,16 +0,96 +0,98 1,40 1,56 -1,81 -1,74 +0,94 +0,96 1,56 -0,57 +0,14 +0,95 +0,97 1,41 1,52 1,58 -1.8 -0,71 +0,91 0,93 1,53 1,48 -0,63 +0,16 +0,98 0,99 1,40 1,55 -1.9 -0,78 +0,96 0,98 натриевое растворимое стекло (в пересчете на Na2O) -9 2,5 -30 100 2,8 -73 2 дегидратированный цеолитовый минерал ЫагО • AI2O3 * • 3 S1O2 (1 - 2 ) Н 2 О 7. Челябинский шлак натриевое растворимое стекло —7 2,5 (в пересчете на ЫагО) со дегидратированная натролитовая порода ЫагО • АІгОз * •ЗОг(1 - 2 ) Н 2 О -20 100 2,8 5 10 Таблица 3 ю ел Результаты испытания образцов на стойкость в разбавленных растворах перекиси водорода СиликатСостав вяжущего, мае. % Коэффициент стойкости ный модуль КонцентраЖИДКОГО ция, г/л с текла 1 1. 2 Челябинский шлак Потеря массы после ки после кипячения, %, в те- пячения, %, в течение. НгОг, в течение, час чение, час час 30 50 30 50 30 50 3 -73 4 5 6 7 8 9 10 2 5 10 5 10 1,52 1,46 -0,64 +0,17 0,98 0,99 1,36 1,51 -1,83 +0,79 0,94 0,95 1,51 1,52 -0,58 +0,16 0,95 0,98 1,38 1,48 -1,87 -0,74 0,91 0.94 натриевое растворимое стекло ( в пересчете после кипячения в Потеря объема образцов -7 2,5 СЛ со на NazO) дегидратированный цеолитовый минерал ЫагО • АІгОз • • 2 ЭЮг (1 - 2 ) Н 2 О ~20 2,8 5 10 КЗ о? 1,50 1,55 -0,68 +0,18 0,99 0,98 1,38 1,42 -1,93 -0,81 0,95 0,97 Продолжение табл. 3 СиликатСостаз вяжущего, мае. % ый модуль жидкого Коэффициент с.ойхости Потеря объема образцов .цзнтра- после кипячения в Н2О2. после кипячения, %, в теЦІ'Я. г/л стекла 2. Челябинский шлак Натрием растворимое стекло { з пересчете пячения, %, в течение, чение, час стечение, час час 30 50 30 50 30 50 7 8 9 10 5 2 5 1,54 1,48 -0,63 +0,16 +0,97 +0,99 1,38 1,53 -1,82 -0,78 +0,95 +0,96 5 -8 4 6 10 Т го -4 3 2 1 Потеря массы после ки 1,54 1,54 Ч),59 +0,15 +0,94 +0,97 10 1,40 1,50 -1,8 -0,73 +0,92 +0,93 2,5 на ЫагО) СЛ -С* дегидратирований цеолитовый м«:«-*ерал 3. растворимое -9 1,50 5 1,49 10 1,36 стекло(в пересчете +0,18 +0,99 +1,00 1,50 1,51 1,47 -1,85 +0,8 +0,95 0,96 -0,59 +0,17 +0,96 0,97 -1,88 -0,75 +0,92 0,95 1,53 1,41 -0,67 +0,19 +0,99 0,98 -1,95 -0,82 +0,96 0,99 1,34 2,5 натриевое -0,65 1,44 10 5 10 -61 -0,80 1,50 5 Челябинский шлак +0,99 1,44 2 2,8 +0,99 +0,96 +0,17 10 * 2 SlOs (1 - 2 ) Н г О 1,57 -0,65 -1,92 1,51 1,38 5 -25 100 МагО • АігОз * 1,35 +0,98 на ЫагО) дегидратированный цеолитовый минерал Na2C • АігОз • 2 SiO2 (1 - 2 ) Н 2 О -30 100 2,8 Продолжение табл. 3 Силикат Состав вяжущего, мае. % Коэффициент стойкости Потеря объема образцов Потеря массы после ки: ный модуль Концентра после кипячения в Н2О2, после кипячения, %, в те- пячения, %, в течение, жидкого в течение, час ция, г/л чение, час час стекла 30 30 50 30 50 10 Челябинский шлак +0.99 натриевое растворимое +0,98 2.5 +0,95 стекло(в пересчете +0,95 на ЫагО) дегидратированный цеолитовый минерал Na2O • AI2O3 * • 3 SiO2 (1 - 2) Н2О —— — ——__ Челябинский шлак натриевое растворимое стекло ( в пересчете на №гО) " "• • И. ! . I—.. дегидратированный цеолитовый минерал Na2O • AI2O3 • '3SiO2(1 - 2 ) H 2 Q 100 2,8 +0,16 0,98 +0,99 -0,78 +0,95 +0,97 N3 00 го Продолжение табл. 2 1 14. 3 Челябинский шлак 5 6 7 8 9 10 11 12 13 1 10 0,9 0,48 0,33 -16 -6 -14 0,88 0,47 0,31 -13 -17 -7 -15 10 0,92 0,49 0,36 -11 -15 0,9 0,48 0,34 +4 +3 +3 +2 -12 20 -12 -16 -5 -17 -20 -22 -19 -21 10 1.0 0,50 0,38 -10 -14 _2 -16 20 -83 4 20 2 0,96 0,49 0,36 -9 -15 -4 -18 натриевое растворимое стекло ( в пе -7 2 ресчете на ЫагО) -16 ел щелочной гидроалюмосиликат состава Na20 • AI2O3 * -10 2,8 • 3 S1O2 • 2 Н 2 0 +2 +3 -18 -20 N3 Продолжение табл. 3 Коэффициент стойкости Концентра- после кипячения в НгОг, ный модуль Силикат Состав вяжущего, мае. % ЖИДКОГО ция, г/л стекла 1 8. дегидратированная час 50 30 50 30 50 -67 5 6 7 8 9 10 2 5 10 5 1,55 1,50 -0,61 +0,16 +0,97 +0,98 1,40 1,57 1,58 -1,81 -0,76 +0,93 +0,96 _о 1,53 +0,14 +0,91 +0,93 10 1,41 1,60 -0,58 -1J1 -0,70 +0,98 +0,99 5 1,55 1,47 -0,62 -1,91 +0,16 -0.77 +0,98 +0,99 +0,96 0,98 -0,67 -1,93 -0,61 -1,83 +0,17 +0,99 +0.99 -0,79 +1,00 +1,00 +0.16 +0,97 +0,98 -0,73 +0,94 +0,95 -0,64 -1,93 +0,18 +1,0 +1,0 -1,83 -0,99 +0.99 2,5 -25 100 2,8 10 1,40 1,57 Челябинский шлак -61 2 1,54 1,47 1,39 1,50 1,56 1,49 1,43 1,56 в пересчете на МагО) -9 2,5 5 10 5 10 дегидратированная -30 100 2,8 5 1,51 1,43 10 1,37 1.51 натриевое растворимое стекло ( натролиювая порода %, в течение,час 30 натролитовая порода 9. пячения, %, в течение, 4 натриевое растворимое стекло ( в пересчете на ЫагО) цов после кипячения, 3 2 Челябинский шлак в течение, час Потеря объема образ со со Потеря массы после ки СП | Продолжение табл. 2 1 4 | 12 11 О 8 7 6 5 13 j Составы вяжущего, включающего ингредиенты в количествах, выходящих за пред-, лы заявляемых 10 10 3 2 10 Челябинский шлак натриевое раствори -81 2 0,93 0,81 -2 -1 +4 +2 _* — 9 20 1,01 0,92 0,80 -5 -2 —1 ~~0 ^5 +1 -2 -10 +3 +2 -1 -7 +5 +3 —2 -8 1,05 10 мое стекло(в пересчете на ЫагО) 1,02 -4 2,8 1,03 20 0,83 0,94 0,82 0,93 і. -3 -4 . СЯ дегидратированный цеолитовый минерал НагО • А*2Оз * • 3 SIO2 (1 - 2 ) Н 2 О 11. -15 Челябинский шлак -53 10 1,00 0,94 1,04 0,93 0,86 0 +3 -6 -7 -11 0 0,88 20 2 +2 -7 -8 -14 натриевое растворимое стекло ( в пересчете на Na2O) -12 -3 Ю о дегидратированный цеолитовый минерал 10 ЫагО • А!2Оз • • 3 SIO2 (1 ~ 2 ) Н 2 О -35 2.8 і • * 0,95 0,9 -1 +1 +4 -3 -6 -9 20 1.08 0,94 0,87 -2 +2 +5 -5 -7 -12 Продолжение табл. 3 Коэффициент стойкости Потеря объема образцов Силикатt\b№ 1 Состав вяжущего, мас. % ный модуль Концентра- после кипячения в Н2О2, после кипячения, %, в теция, г/л 3 2 жидкого стекла 4 в течение, час Потеря массы после кипячения, %, в течение, чение , час час 30 50 30 50 30 50 5 6 7 8 9 со 10 Аналог ".2. Челябинский шлак 1 натриевое растворимое стекло ( в пересчете —7 2,0 5 1,20 1.12 +1,88 -1,32 -0,98 -2,46 10 -90 1,13 1,09 +1,29 +1,74 +0,98 -1,32 5 1,21 1,4 1,13 +1,90 -1,30 1,10 +1,40 -1,50 + 1,80 -2,80 -1,90 10 +1,50 на NasO) СЛ -С* СО щелочной гидроалюмосиликат состава Na2O • АІгОз • -3 2,8 13. Челябинский шлак натриевое растворимое —7 2,0 стекло(в пересчете +2,01 -1,7 -1,507 -2,90 1,15 1,11 +1.60 +1,9 +1,70 -2,10 5 1,08 1,00 +3.70 -4.50 -1,60 -4,5 1,11 1,05 +2,80 +2,96 +2,03 -3,04 5 1.09 1,01 +3.80 -4,60 -1,70 -4,60 10 1 1.14 10 -83 1,24 10 •2SiO 2 2H 2 O 5 1,12 1,08 +2.90 +3,02 +2,30 -3.20 5 1,12 1,14 +3.95 -4.80 -1,83 -4,82 10 1,14 1.10 13,01 +3,40 +2.51 -3,46 на N320) щелочной гидроалюмосиликат состава №гО • AI2O3 • • 2 SIO2 2H2O -10 2,8 со оэ Продолжение табл. 2 ел 6. Челябинский шлак натриевое раствори де 13 6 7 8 9 10 11 10 0,99 0.97 0,92 +2 +2 +3 -4 2 20 0,97 0,93 0,90 +1 +3 +4 -5 -2 -9 10 1,00 0,98 0,93 0 +1 +3,5 -4 -5 20 0,98 0,96 0,91 0 +1 +4 -6 -1 _2 10 -61 5 2 -61 4 1,05 1,01 0,94 0 +1 +3 -3 -1 -7 мое стекло ( в пересчете на Na2O) 12 3 2 1 2,5 -9 дратированный -7 -8 со цеолитовый минерал Na2O • АІ2О3 ' •3SiO 2 (1 - 2 ) H 2 O 7. -30 100 ресчете на ЫагО) дегидратированная натролитовая порода -7 2,5 -20 100 2,8 1,98 0,92 0 +1 +4 -5 —2 -8 1,19 1,14 0,97 +5 +2 -5 _
