Вогнетривке в’яжуче

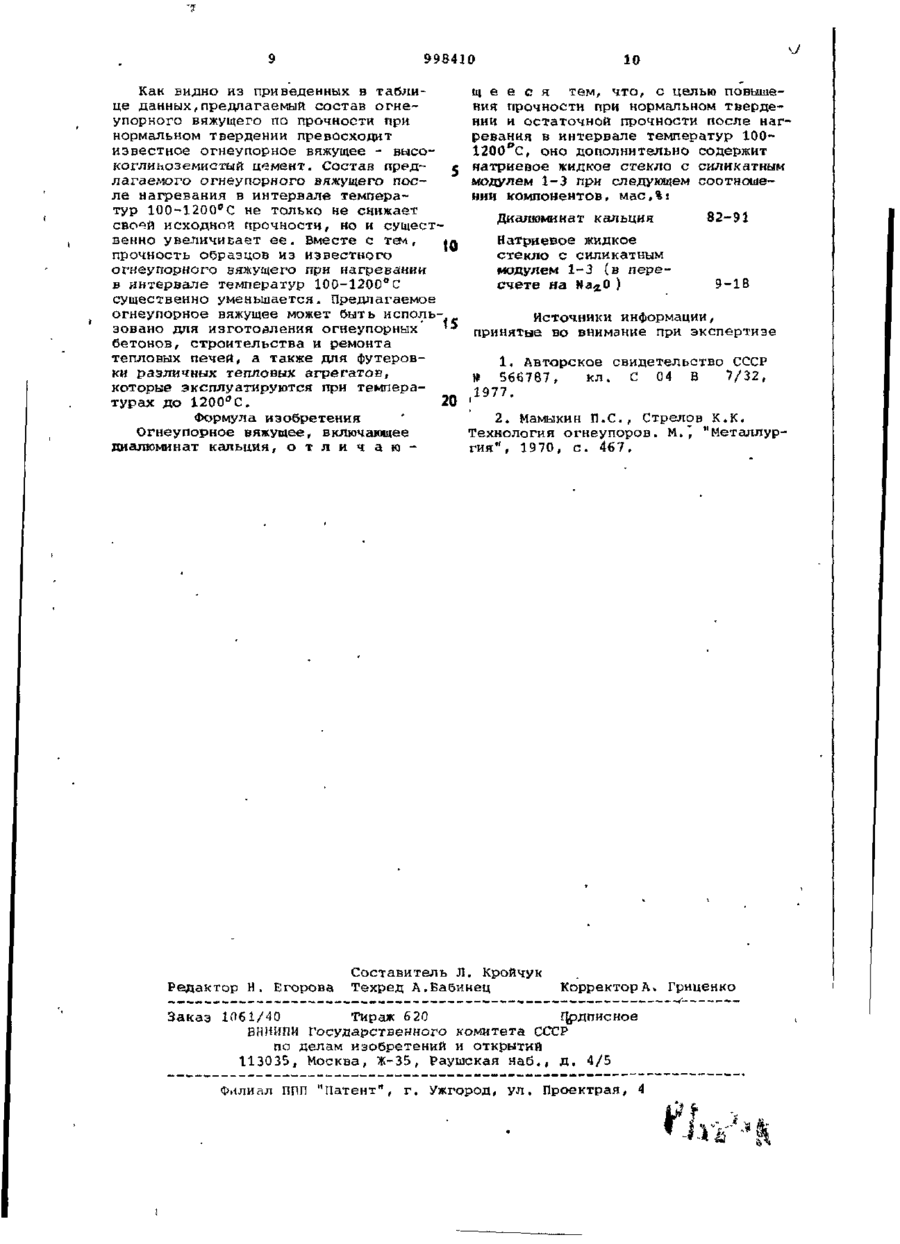

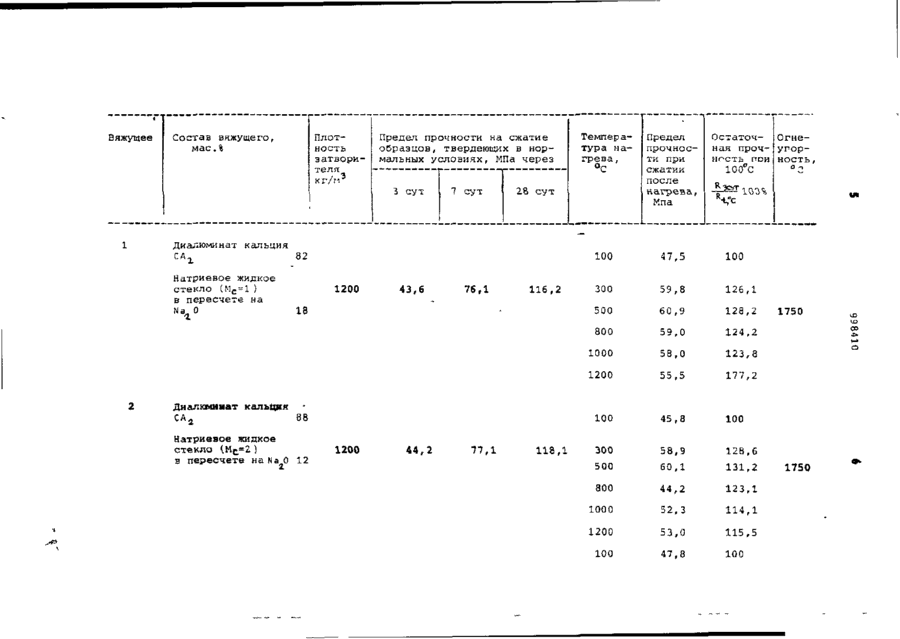

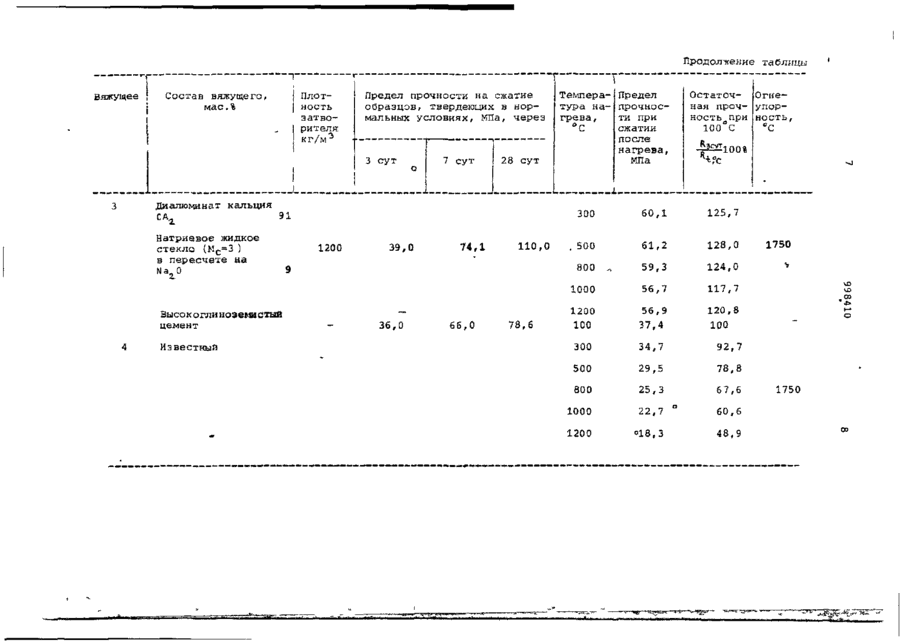

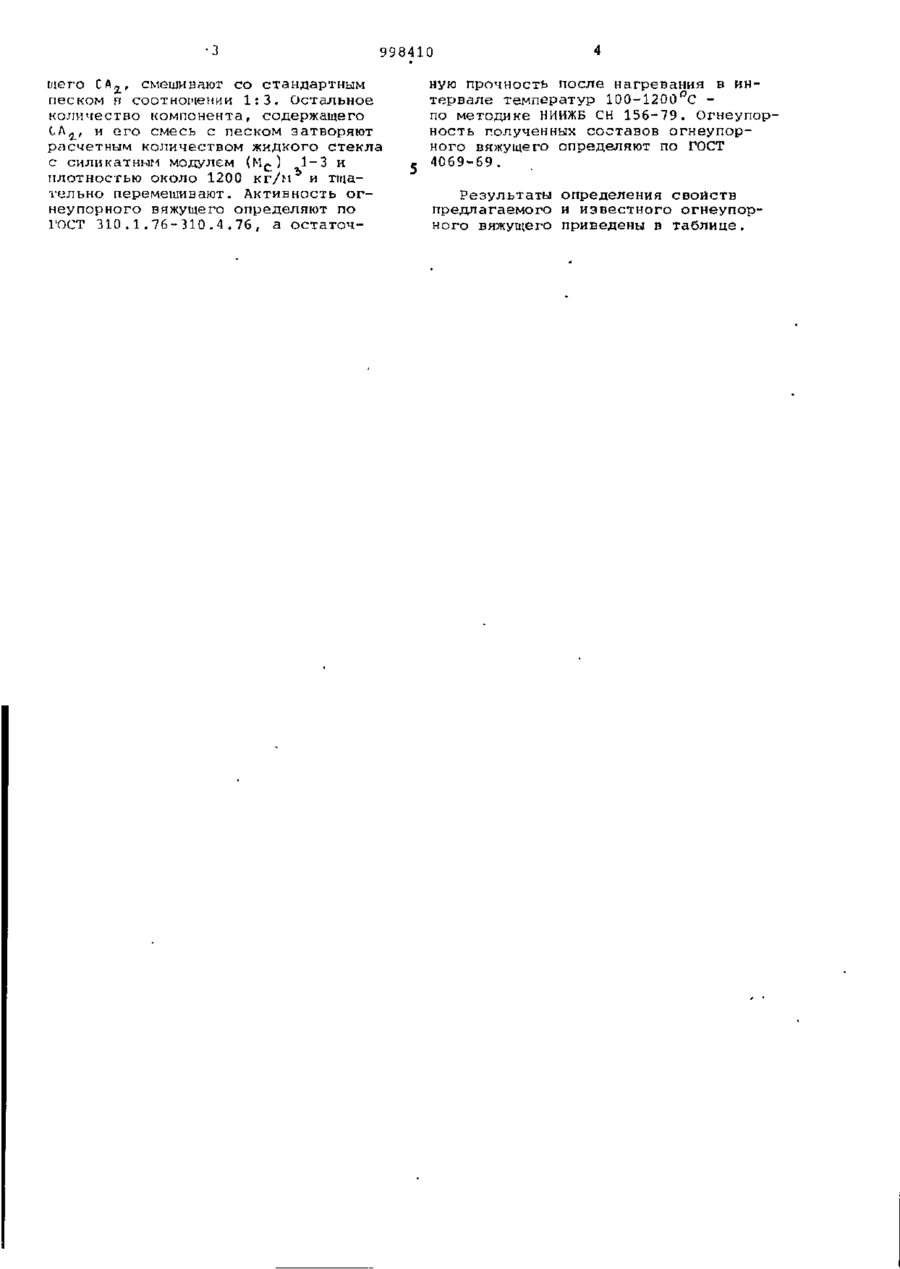

О П И СА ИЗОБРЕТЕН Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 041181 (21) 3351842/29-33 С 04 В 7/32 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубликовано 230283 Бюллетень № 7 666.974. .62( 0 8 8 , 8 } Дата опубликования описания 230283 (72) Авторы изобретения Е.К. Пушкарева, В.Д. Глуховский, и В.В. Чиркова П.В. Кривенко Киевский ордена Трудового Красного Знамени инженерно-строительный институт (71)Заявитель ( 5 4 ) ОГНЕУПОРНОЕ ВЯЖУЩЕЕ 1 Изобретение относится к составам вяжущих для изготовления огнеупорных бетонов и может быть использовано в промышленности для огнеупорной футеровки тепловых а г р е г а т о в . Известно огнеупорное вяжущее, включающее, в е с . % : оксид кальция 12-20; оксид алюминия 75-8ь и оксид щелочного металла 1-5 \_1~\> Недостатком т а к о г о огнеупорного вяжущего я в л я е т с я его невысокая прочность, которая в трехсуточном в о з р а с т е составляет лииь 25-36 МПа. Наиболее близким по технической сущности и достигаемому р е з у л ь т а т у к изобретению является высокоглиноземистый цемент, содержащий не менее 75% Ag^O^ и состоящий на 95-98% из диалгомината кальция СА., £2 ] . Предел прочности при сжатии образцов из высокоглиноземистого цемента через 3 суток твердения в нормальных условиях д о с т и г а е т 37 МПа, после ' нагревания до 800°С прочность о б р а з цов снижается и составляет лигць 6067% прочности образцов до н а г р е вай и-я. Цель изобретения - повышение прочности при нормальном твердении и о с 10 15 таточно і прочности после нагревания в интервале температур 100-1200°С. Поставленная цель достигается тем, что огнеупорное вяжущее, включающее диалюминат кальция, дополнительно содержит натриевое жидкое стекло с силикатным модулем (М с ) 1-3 при следующем соотношении компонентов, мас.%: Диалюминат кальция Натриевое жидкое стекло с силикатным модулем 1-3 (в пересчете на 82-91 9-18 В качестве источника диалюмината кальция (С А _ ) могут быть использова20 ны , н апример высокогли ноз емистый цемент, содержащий 95-98% С А^ , или шлак алюмотермического производства, содержащий 75-95% CAj_. П р и м е р . Образцы готовят следующим способом.Компонент, содер25 жащий СА^, измельчают в лабораторной шаровой мельнице до удечьной поверха ности около 5000 с м / г (по воздухопроницаемости , определяемой прибором ПСХ-2 }. Затем примерно 25% тон30 коизмельченного компонента, содержа 998410 щего СА а , смешивают со стандартным песком н соотношении 1:3. Остальное количество компонента, содержащего СЛ^, и его смесь с песком затворяют расчетным количеством жидкого стекла с силикатным модулем (М с ) 1-3 и плотностью около 1200 кг/м и тщательно перемешивают. Активность огнеупорного вяжущего определяют по ГОСТ 310.1.76-310.4.76, а остаточ ную прочность после нагревания в интервале температур 100-1200°С по методике НИИЖБ СН 156-79. Огнеупорность полученных составов огнеупорного вяжущего определяют по ГОСТ 4069-69. Результаты определения свойств предлагаемого и известного огнеупорного вяжущего приведены в таблице. Вяжущее Состав вяжущего, мас.% Плотность эатворителя 3 кг/и Предел прочности на сжатие образцов, твердеющих в нормальных условиях, МПа через 3 сут Диалюминат кальция 7 сут Температура нагрева , 28 сут Предел прочности при сжатии после нагрева, Мпа Остаточ- Огненая проч- упорность с HDH ность 100 С 103% Диалюминат кальция 18 88 Натриевое жидкое стекло в пересчете на Na 0 12 2 1200 44,2 77,1 118,1 126,1 60,9 128,2 59,0 124,2 58,0 123,8 55,5 177,2 100 116,2 59,8 1200 76,1 300 1000 43,6 100 500 1200 47,5 800 Натриевое жидкое стекло (Мс = 1 ) в пересчете на Na О t 100 82 45,8 100 300 500 58,9 60,1 128,6 131,2 800 44,2 123,1 1000 52,3 114,1 1200 53,0 115,5 100 47,8 100 1750 1750 Продолжение таблицы Вяжущее І і Состав вяжущего, мас.% Плотность затвори тел3 я кг/м Предел прочности на сжатие образцов, твердеюцих в нормальных условиях, МПа, через 3 сут 7 сут 2S сут Темпера- Предел тура на- прочности при грева, сжатии °С после нагрева, МПа Остаточ- Огненая проч- упорность при ность, 100°С °С 100% .. J Диалюминат кальция Высокоглиноземистый цемент 1200 39,0 74,1 110,0 60,1 125,7 . 500 61,2 128,0 59,3 124,0 1000 Натриевое жидкое стекло (Мс-3 ) в пересчете на Известный 300 91 56,7 117,7 1200 100 56,9 37,4 120,8 300 34,7 92,7 500 29,5 78,8 800 25,3 67,6 22,7 ° 60,6 800 36,0 66,0 78,6 1000 1200 „ °18.3 1750 100 48.9 1750 СО 998410 Как видно из приведенных в таблице данных,предлагаемый состав огнеупорного вяжущего по прочности при нормальном твердении превосходит известное огнеупорное вяжущее - высокоглиьоземистый ц*эмент. Состав предлагаемого огнеупорного вяжущего после нагревания в интервале температур 100-1200°С не только не снижает сво^й исходной прочности, но н существенно увеличивает е е . Вместе с тем, прочность образцов из известного огнеупорного вяжущего при нагревании в интервале температур 100-1200°С существенно уменьшается. Предлагаемое огнеупорное вяжущее может быть использовано для изготовления огнеупорных 15 бетонов, строительства и ремонта тепловых печей, а также для футеровки различных тепловых а г р е г а т о в , которые эксплуатируются при температурах до 1200°С. 20 Формула изобретения Огнеупорное вяжущее, включающее диалюминат кальция, о т л и ч а ю Редактор Н. Егорова 10 щ е е с я тем, что, с целью повышения прочности при нормальном твердении и остаточной прочности после нагревания в интервале температур 1001200°С, оно дополнительно содержит «атриевое жидкое стекло с силикатным модулем 1-3 при следующем соотношении компонентов, мас.%: Диалюминат кальция Натриевое жидкое стекло с силикатным модулем 1-3 (в пересчете на Na^O ) 82-91 9-18 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 566787, кл. С 04 В 7/32, 1977. ( 2. Мамыкин П . С , Стрелов К.К. Технология огнеупоров. М. ', " Металлург и я " , 1970, с . 467. Составитель Л. Кройчук Техред А.Вабинец Корректор А, Гриценко Заказ 1061/40 Тираж 620 Г^рдписное ВННИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г. Ужгород, у л . Проектрая, 4 П
