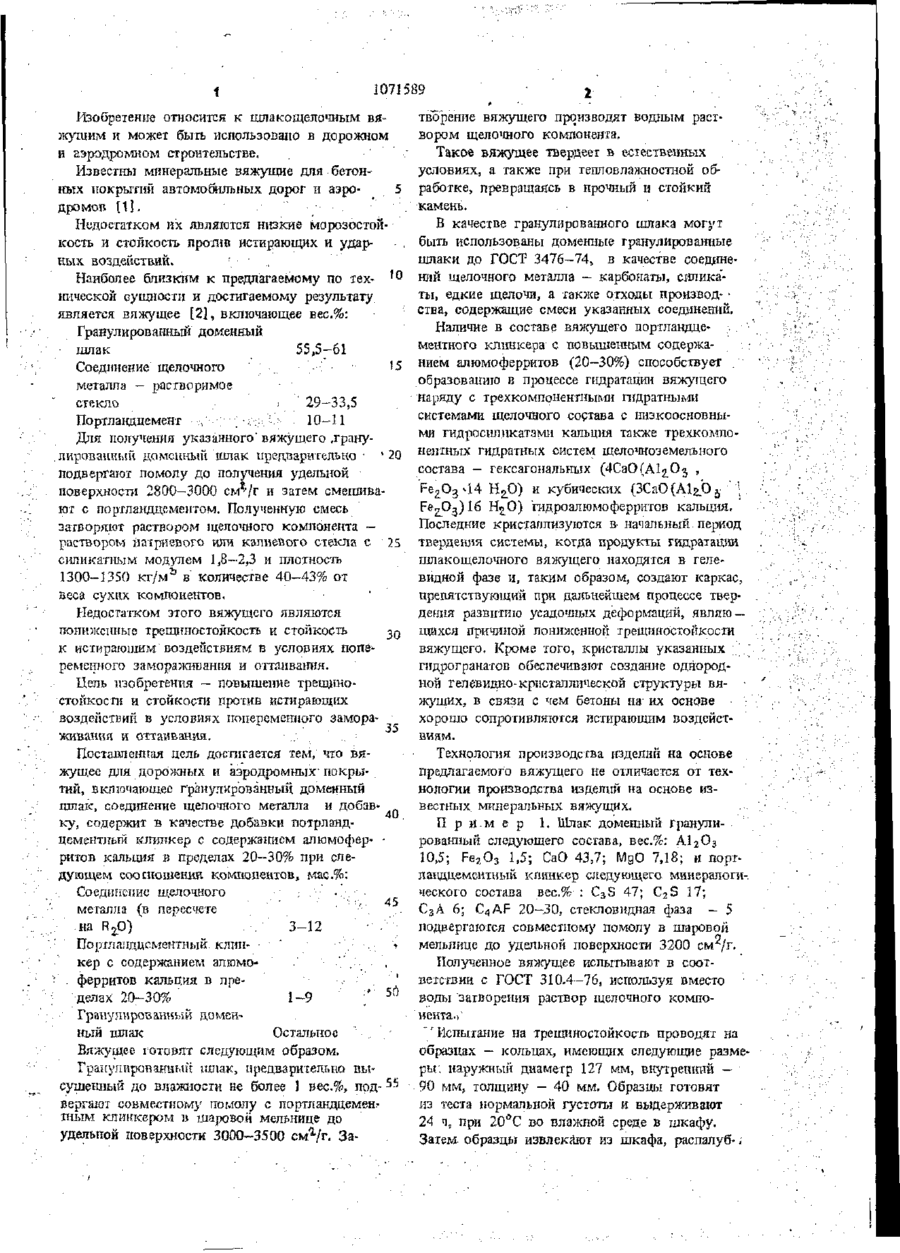

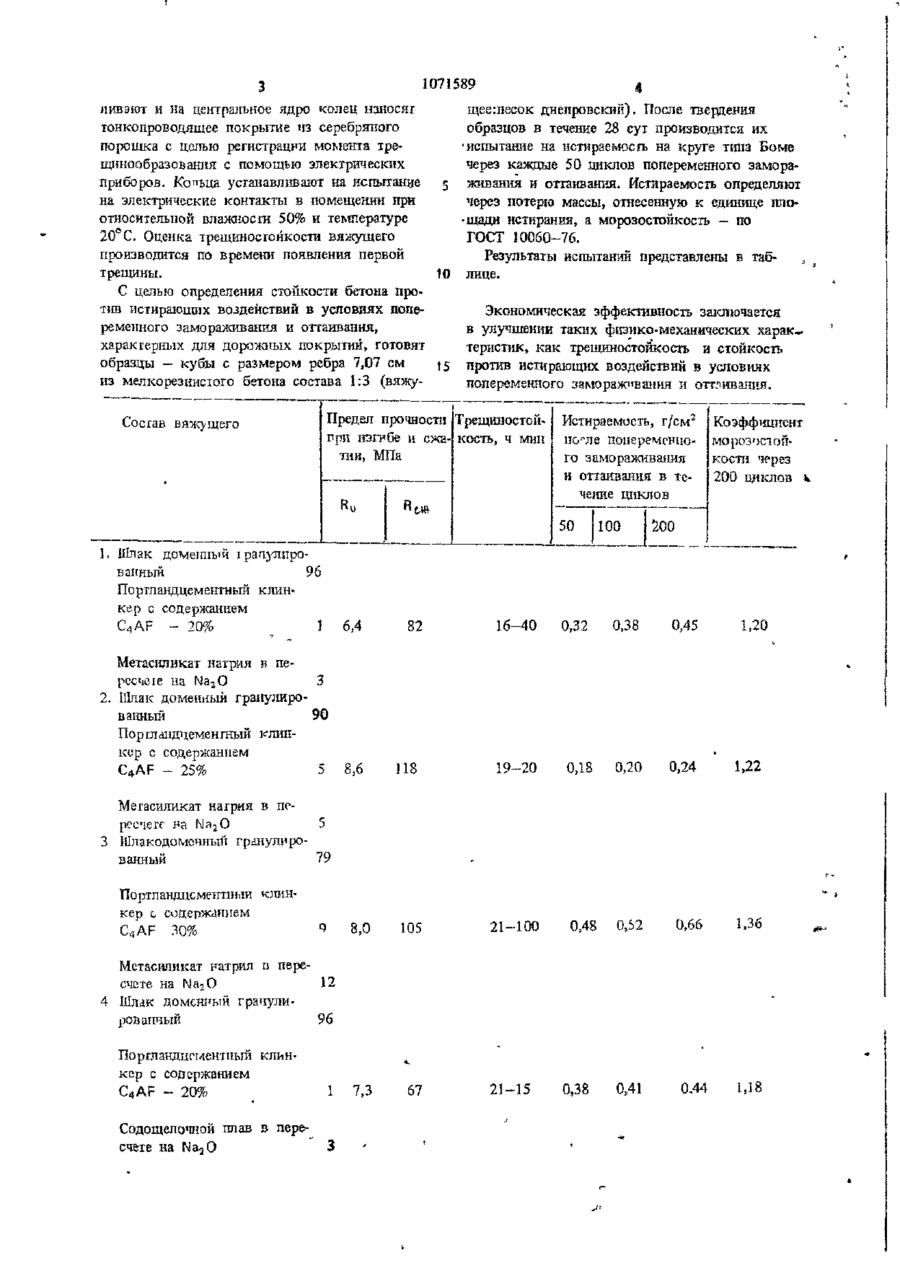

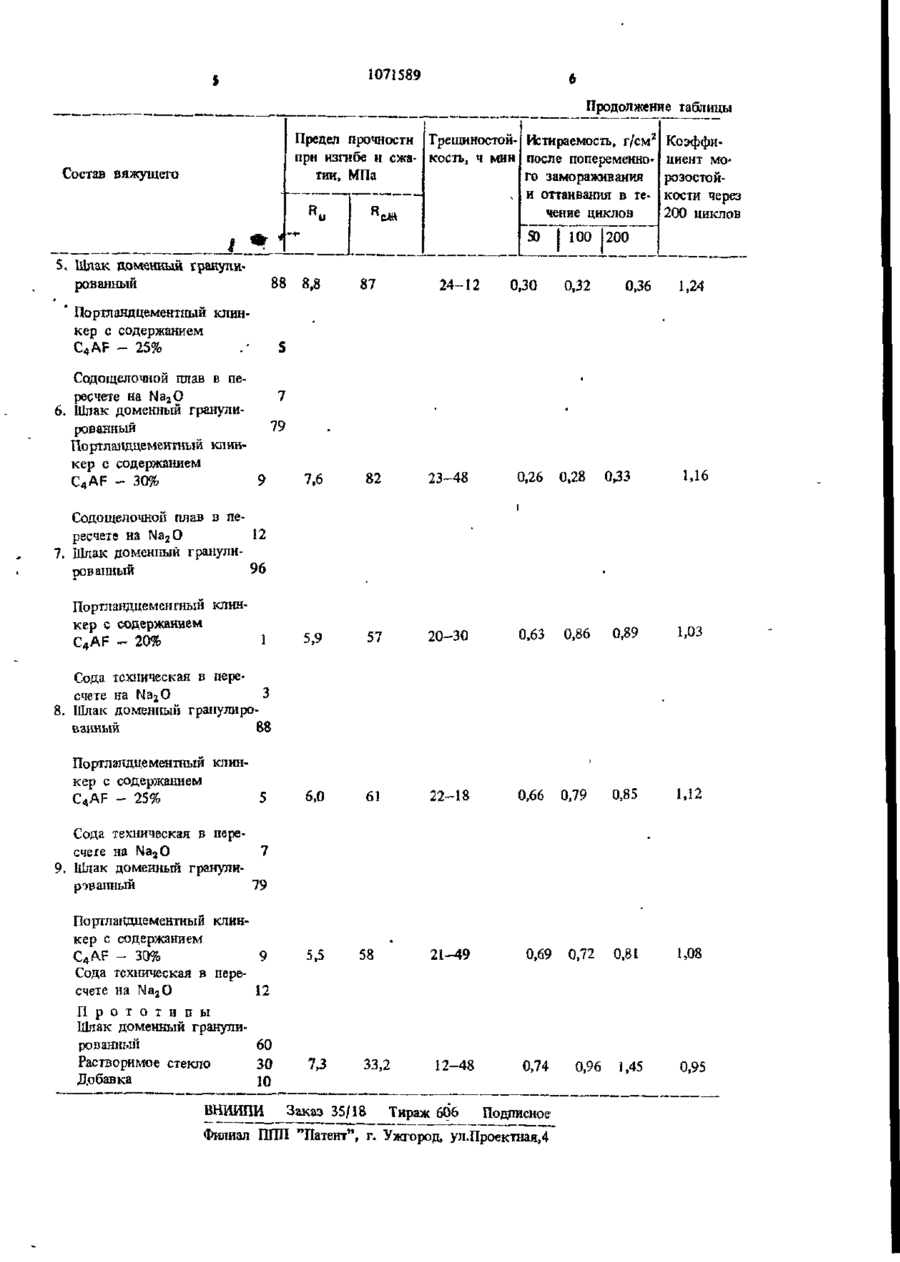

В’яжуче для дорожнього і аеродромного покриття

ВЯЖУШЬЕ ДЛЯ ДОРОЖНЫХ И АЭРОДРОМНЫХ ПОКРЫТИЙ, включающее гранулированный доменный шлак, соединение щелочного металла и добавку, о т л и ч а ю щ е е с я тем, что, с целью повышения трещиностойкостн и стойкости против истирающих воздействии в условиях поиеремеимого заморлжиізания и отгаивания, оно содержит в качестве добавки портлзидцсментьш клинкер с содержанием алюмо феррита в кальцин в пределах 2O-3O7J при следующем соотношеншї компонентов, мас.%: Соединение щелочного металла (в пересчете на В г О) 3-12 Порглавдцєментньш юіич кер с содержанием алюмоферритов кальт^ія в пределах 20-30% 1 -9 Гранулированный доменный шлак Остальное СП 00 1071589 Изобретение относится к шлакощелочным вяжущим и может быть использовано в дорожном в аэродромном строительстве. Известны минеральные вяжущие для. бетонНЬЇХ покрытий автомобильных дорог и аэро5 ДрОМОЇЇ П І Недостатком их являются низкие морозостойкость и стойкость против истирающих и ударных воздействий. ' • • .. 10 Наиболее близким к предлагаемому по техішческой сущности и достигаемому результату является вяжущее [2], включающее вес.%: Гранулированный доменный шлак 55,5—61 Соединение щелочного .. - •'. • • 1 металла — растворимое стекло ; ' 29-33,5 ; Портландцемент . •• •.• 10—11 Для получения указанного' вяжущего .граиуv . л кропанный доменный шлак предварительно • 20 подвергают помолу до получения удельной поверхности 2800—3000 см*/г и затем смешивают с портландцементом. Полученную смесь затворяют раствором щелочного компонента — раствором натриевого или калиевого стекла с 25 силикатным модулем 1,8-2,3 и плотность 1300-1350 к г / м ь в количестве 40-43% от веса сухих компонентов. Недостатком этого вяжущего являются пониженные трещиностойкость и стойкость зо к истирающим'воздействиям в условиях попеременного заморажігеания и оттаивания. Цель изобретения — повышение трещтгостойкоспз и стойкости против истирающих воздействий в условиях попеременного замораживания и оттаивания. Поставленная цель достигается тем, что вяжущее для дорожных и аэродромных- накрытий, включающее гранулированный, доменный шлак, соединение щелочного металла и добав40 ку, содержит в качестве добавки потрлаядцементкый клинкер с содержанием алюмоферритов кальция в пределах 20—30% при следующем соотношении компонентов, мас.%: . Соединение щелочного . • 45 металла (в пересчете на R^O) , 3-12 Порглгищдсментный клин- • . • . кер с содержанием алгамо• . ферритов кальция в пределах 20-30% 1-9 ;' 50 • Гранулированный доменный шпак Остальное ' . Вяжущее готовят следующим образом. Гранулированный ишак, предварительно высушенный до влажности не более 1 вес.%, подвергают совместному помолу с портландцемент тным клинкером » шаровой мельнице до удельной поверхности 3000-3500 см г /п За творение вяжущего производят водным раствором щелочного компонента. Такое вяжущее твердеет в естественных условиях, а также при тепловлажностной обработке, превращаясь в прочный и стойкий камень. В качестве гранулированного шлака могут быть использованы доменные гранулированные шлаки до ГОСТ 3476—74, в качестве соединении щелочного металла — карбонаты, силикаты, едкие щелочи, а также отходы произвол- • ства, содержащие смеси указанных соединений. Наличие в составе вяжущего портландце- . . ментного клинкера с повышенным содержа5нием алюмоферритов (20-30%) способствует образованию в процессе гидратации вяжущего наряду с трехкомггонентными гидратными системами щелочного состава с иизкоосновнымл гидросиликатами кальция также трехкомпонентных гидратиых систем щелочноземельного состава — гексагональных (4Ca0(A1^0j , F e a 0 ^ 1 4 HgO) и кубических (3CaO(Alj>Oj ' \ Fe^O 3 )16 H^O) гид ро ал юмо ферритов кальция. Последние кристаллизуются в- начальный период твердения системы, когда продукты гидратации шлакощелочного вяжущего находятся в гелевидной фазе и, таким образом, создают каркас, препятствующий при дальнейшем процессе твердения развитию усадочных деформаций, являю — щихся причиной пониженной трещиностойкости вяжущего. Кроме того, кристаллы указанных гидрогранатов обеспечивают создание однородной г ел евидно-кристаллической структуры вя- • жущих, в связи с чем бетоны на- их основе хорошо сопротивляются истирающим воздействиям. Технология производства изделий на основе предлагаемого вяжущего не отличается от технологии производства изделий на основе известных минеральных вяжущих. П р и . м е р 1. Шлак доменный гранулированный следующего состава, вес.%: А1 2 О 3 10,5; Fe a O 3 1,5; СаО 43,7; МдО 7,18; и портяандцементный. клинкер следующего минералоги-, ческого состава вес.% : C 3 S 47; C 2 S 17; С 3 А 6; C 4 AF 20-30, стекловидная фаза — 5 подвергаются совместному помолу в шаровой мельнице до удельной поверхности 3200 см 2 /г. Полученное вяжущее испытывают в соответствии с ГОСТ 310.4—76, используя вместо воды "затворения раствор щелочного компонента.г "'Испытание на третино стойкость проводят на образцах — кольцах, имеющих следующие размеры: наружный диаметр 127 мм, внутренний — 90 мм, толщину — 40 мм. Образцы готовят из теста нормальной густоты и выдерживают 24 ч, при 20°С во влажной среде в шкафу. Затем образцы извлекают из шкафа, распалуб-. 1071589 щеешесок днепровский). После твердения ливэют и на центральное ядро колец наносяг образцов в течение 28 сут производится их тонко проводящее покрытие из серебряного порошка с целью регистрации момента тре'испытание на истираемосгь на зсруге типа Боме щшюобразования с помощью электрических через каждые 50 ЩІКЛОВ попеременного замораприборов. Кольца устанавлітаїот на испытание живания и оттаивания. Истираемость определяют на электрические контакты в помещении при через потерю массы, отнесенную к единице плоотносительной влажности 50% и температуре -щади истирания, а морозостойкость — по 20° С. Оценка трещиносгойкости вяжущего ГОСТ 10060-76. производится по времени появления первой Результаты испытаний представлены в табтрещины. 10 лице. С целью определения стойкости бетона против истирающих воздействий в условиях попеЭкономическая эффективность заключается ременного замораживания и оттаивания, в улучшении таких физи ко-механических харакхарактерных для дорожных покрытий» готовят теристик» как трещиностойкость и стойкость образцы — кубы с размером ребра 7,07 см 15 против истирающих воздействий в условиях из мелкорезиистого бетона состава 1:3 (вяжупопеременного замораживания и оттаивания. Предел прочности Трещиностойпри изгибе и сжа- кость, ч мин тии, МПа Сосгав вяжущего •с* 1. Шлак доменный і рапулированный 96 Портландцементный клинкер с содержанием C 4 AF - 20% 1 6,4 Метасиликат натрия в перссчсіе на (Ча2О З 2. Шлак доменный гранулированный 90 Поргландцеменгный клинкер с содержанием C 4 AF - 25% 5 8,6 82 3 Истираемость, г/см н с л е попеременного замораживания и оттаивания в течение циклов 50 16-40 0,32 100 Коэффициент морозостойкости через 200 циклов 200 0,38 0,45 0,24 1,20 т 118 19-20 0,18 0,20 105 21-100 0,48 0,52 1,22 Мегасиликат нагрия в пересчете на 1Ма2О 5 3 Шлакодоменный гранулированный 79 Портландцементный клинкер с содержанием Q A F 30% Ч 8,0 0,66 1,36 Метасиликат натрия в пересчете на !\)а2О 12 4 Шлак доменный гранулированный 96 Поршандтдпленшый клинкер с содержанием C 4 AF - 20% t ^ I 7,3 Содощелочной плав з пересчете на Na 2 O 3 s 67 ' 21-15 0,38 0,41 0.44 1,18 1071589 Продолжение таблицы Предел прочности Трещиностой- Истираемость, г/см5 при изгибе и сжа- кость, ч мин после попеременно' тии, МПа го замораживания и оттаивания в течение циклов Состав вяжущего 50 5. Шпак доменный гранулированный 88 Портландцементный клинкер с содержанием C 4 AF - 25% . Коэффициент морозостойкости через 200 циклов I 100 1200 І.8 87 7,6 82 23-48 0,26 9 57 20-30 0,63 0,86 0,89 1,03 6,0 61 22-18 0,66 0,79 0,85 1,12 0,81 U08 1,45 0,95 24-12 0,30 0,32 0,36 1,24 5 Садощелочной плав в пересчете на Na 2 O 7 6. ІШіак доменный гранулированный 79 Портлаїщцементньїи клинкер с содержанием C 4 AF - 30% 9 0,28 0,33 1,16 Содощелочной плав в пересчете на Na 2 O 12 7. Шлак доменный гранулированный 96 ПортлЕищцеменшый клинкер с содержанием C 4 AF - 20% 1 5> Сода техническая в пересчете на Na 2 O 3 8. Шлак доменный гранулироВЗІШЬШ 68 Портлаїщцементтїьш клинкер с содержанием C 4 AF - 25% 5 Сода техническая в пересчете на Na 2 O 7 9. Шлак доменный гранулировшшый 79 Портландцементный клинкер с содержанием C 4 AF - 30% 9 Сода техническая в пересчете на Na 2 O 12 П р о т о т и п ы Шлак доменный гранулированный 60 Растворимое стекло 30 Добавка 10 21-49 5,5 58 7,3 33,2 55555L_2??^L? Ти 0,69 12-48 0,74 Р а ж 606 Подписное Филиал ППП "Патент", г. Ужгород, ул.Проектная,4 0,72 0,96
