Пристрій для стабілізації та регулювання напруг трифазного приймача

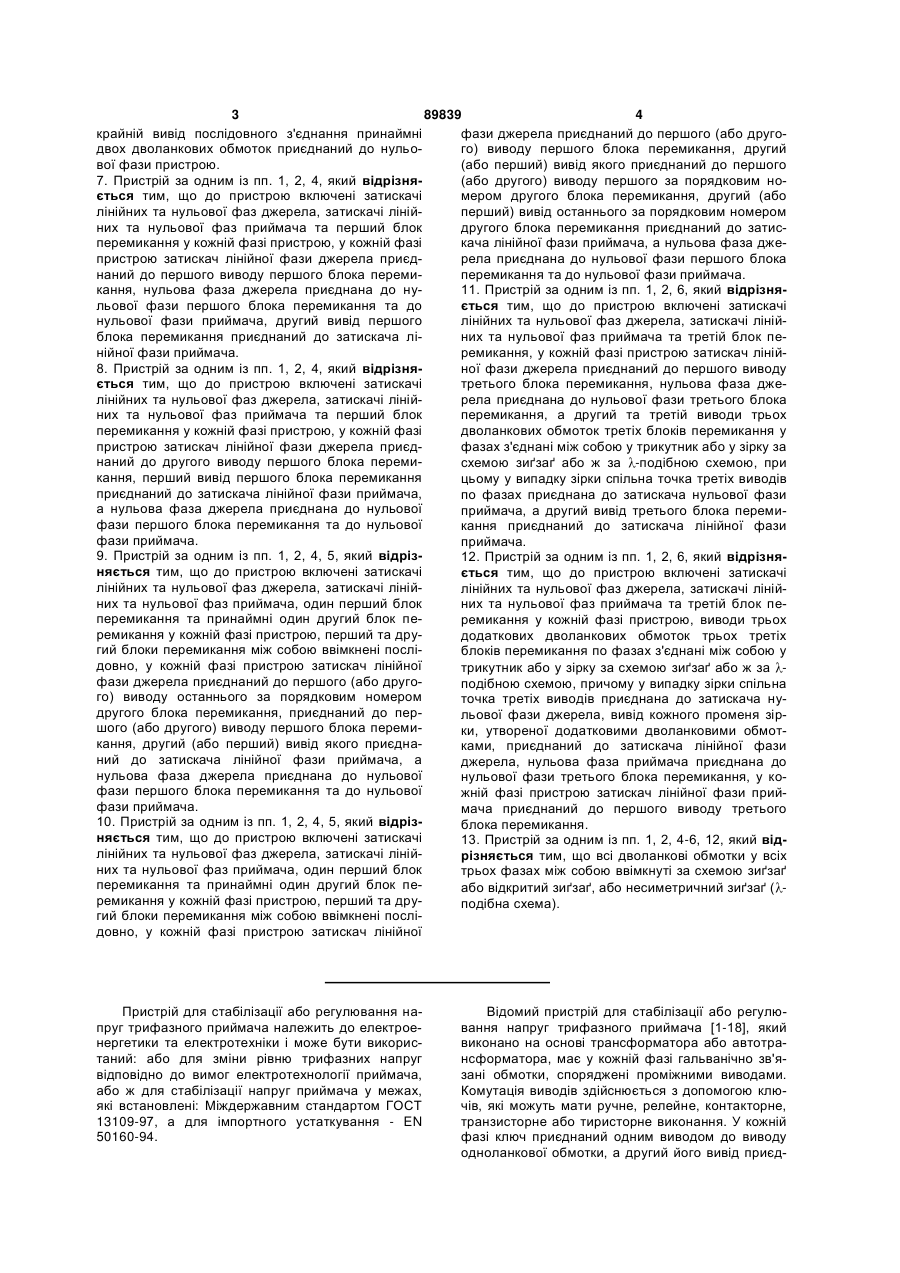

1. Пристрій для стабілізації та регулювання напруг трифазного приймача, виконаний на основі трансформатора або автотрансформатора, який містить магнітопровід, ключі і гальванічно розв'язані обмотки у кожній фазі пристрою, а також блок керування, причому кожен ключ першим виводом приєднаний до одного виводу обмотки, а другий вивід ключа приєднаний до спільної точки ключів, який відрізняється тим, що до кожної обмотки приєднані послідовно додаткові обмотки, в результаті чого утворена багатоланкова обмотка, у багатоланковій обмотці кожна її ланка - обмотка розташована на окремому стрижні магнітопроводу, усі обмотки пристрою виконані багатоланковими, та принаймні дві багатоланкові обмотки послідовно з'єднані між собою. 2. Пристрій за п. 1, який відрізняється тим, що до кожної обмотки пристрою додана одна додаткова обмотка, кількість витків якої дорівнює кількості витків обмотки, кожна обмотка пристрою послідовно з'єднана з додатковою обмоткою, при цьому кожна обмотка, яка розміщена на одному стрижні магнітопроводу, з'єднана послідовно однойменними виводами з однією додатковою обмоткою, розміщеною на іншому стрижні магнітопроводу, кожні дві обмотки, утворені послідовним з’єднанням обмотки та додатковою обмоткою, названі дволанковою обмоткою, принаймні дві дволанкові обмотки з'єднані між собою послідовно у подільник напруги. 2 (19) 1 3 89839 4 крайній вивід послідовного з'єднання принаймні фази джерела приєднаний до першого (або другодвох дволанкових обмоток приєднаний до нулього) виводу першого блока перемикання, другий вої фази пристрою. (або перший) вивід якого приєднаний до першого 7. Пристрій за одним із пп. 1, 2, 4, який відрізня(або другого) виводу першого за порядковим ноється тим, що до пристрою включені затискачі мером другого блока перемикання, другий (або лінійних та нульової фаз джерела, затискачі лінійперший) вивід останнього за порядковим номером них та нульової фаз приймача та перший блок другого блока перемикання приєднаний до затисперемикання у кожній фазі пристрою, у кожній фазі кача лінійної фази приймача, а нульова фаза джепристрою затискач лінійної фази джерела приєдрела приєднана до нульової фази першого блока наний до першого виводу першого блока перемиперемикання та до нульової фази приймача. кання, нульова фаза джерела приєднана до ну11. Пристрій за одним із пп. 1, 2, 6, який відрізняльової фази першого блока перемикання та до ється тим, що до пристрою включені затискачі нульової фази приймача, другий вивід першого лінійних та нульової фаз джерела, затискачі лінійблока перемикання приєднаний до затискача ліних та нульової фаз приймача та третій блок пенійної фази приймача. ремикання, у кожній фазі пристрою затискач ліній8. Пристрій за одним із пп. 1, 2, 4, який відрізняної фази джерела приєднаний до першого виводу ється тим, що до пристрою включені затискачі третього блока перемикання, нульова фаза джелінійних та нульової фаз джерела, затискачі лінійрела приєднана до нульової фази третього блока них та нульової фаз приймача та перший блок перемикання, а другий та третій виводи трьох перемикання у кожній фазі пристрою, у кожній фазі дволанкових обмоток третіх блоків перемикання у пристрою затискач лінійної фази джерела приєдфазах з'єднані між собою у трикутник або у зірку за наний до другого виводу першого блока перемисхемою зиґзаґ або ж за -подібною схемою, при кання, перший вивід першого блока перемикання цьому у випадку зірки спільна точка третіх виводів приєднаний до затискача лінійної фази приймача, по фазах приєднана до затискача нульової фази а нульова фаза джерела приєднана до нульової приймача, а другий вивід третього блока перемифази першого блока перемикання та до нульової кання приєднаний до затискача лінійної фази фази приймача. приймача. 9. Пристрій за одним із пп. 1, 2, 4, 5, який відріз12. Пристрій за одним із пп. 1, 2, 6, який відрізняняється тим, що до пристрою включені затискачі ється тим, що до пристрою включені затискачі лінійних та нульової фаз джерела, затискачі лінійлінійних та нульової фаз джерела, затискачі лінійних та нульової фаз приймача, один перший блок них та нульової фаз приймача та третій блок пеперемикання та принаймні один другий блок перемикання у кожній фазі пристрою, виводи трьох ремикання у кожній фазі пристрою, перший та друдодаткових дволанкових обмоток трьох третіх гий блоки перемикання між собою ввімкнені посліблоків перемикання по фазах з'єднані між собою у довно, у кожній фазі пристрою затискач лінійної трикутник або у зірку за схемою зиґзаґ або ж за фази джерела приєднаний до першого (або другоподібною схемою, причому у випадку зірки спільна го) виводу останнього за порядковим номером точка третіх виводів приєднана до затискача нудругого блока перемикання, приєднаний до перльової фази джерела, вивід кожного променя зіршого (або другого) виводу першого блока перемики, утвореної додатковими дволанковими обмоткання, другий (або перший) вивід якого приєднаками, приєднаний до затискача лінійної фази ний до затискача лінійної фази приймача, а джерела, нульова фаза приймача приєднана до нульова фаза джерела приєднана до нульової нульової фази третього блока перемикання, у кофази першого блока перемикання та до нульової жній фазі пристрою затискач лінійної фази прийфази приймача. мача приєднаний до першого виводу третього 10. Пристрій за одним із пп. 1, 2, 4, 5, який відрізблока перемикання. няється тим, що до пристрою включені затискачі 13. Пристрій за одним із пп. 1, 2, 4-6, 12, який відлінійних та нульової фаз джерела, затискачі лінійрізняється тим, що всі дволанкові обмотки у всіх них та нульової фаз приймача, один перший блок трьох фазах між собою ввімкнуті за схемою зиґзаґ перемикання та принаймні один другий блок пеабо відкритий зиґзаґ, або несиметричний зиґзаґ ( ремикання у кожній фазі пристрою, перший та друподібна схема). гий блоки перемикання між собою ввімкнені послідовно, у кожній фазі пристрою затискач лінійної Пристрій для стабілізації або регулювання напруг трифазного приймача належить до електроенергетики та електротехніки і може бути використаний: або для зміни рівню трифазних напруг відповідно до вимог електротехнології приймача, або ж для стабілізації напруг приймача у межах, які встановлені: Міждержавним стандартом ГОСТ 13109-97, а для імпортного устаткування - EN 50160-94. Відомий пристрій для стабілізації або регулювання напруг трифазного приймача [1-18], який виконано на основі трансформатора або автотрансформатора, має у кожній фазі гальванічно зв'язані обмотки, споряджені проміжними виводами. Комутація виводів здійснюється з допомогою ключів, які можуть мати ручне, релейне, контакторне, транзисторне або тиристорне виконання. У кожній фазі ключ приєднаний одним виводом до виводу одноланкової обмотки, а другий його вивід приєд 5 89839 6 наний або до вхідного виводу пристрою [2, 7, 9, 11, до спільної точки ключів. У пристрої - прототипі у 13, 14] або до вихідного виводу пристрою [1-7, 10кожній схемі фази одноланкові обмотки та пере12, 14-18]. У пристроях [2, 7, 11, 14] використані микачі ввімкнені послідовно і упереміш. Міжфаздві групи ключів, одна з цих груп ключів другими ний зв'язок у пристрої призначений для регулювиводами приєднана до вхідного проміжного вивання фазної напруги по фазі. Пристрій не воду пристрою, а друга група ключів другими випризначений для взаємної компенсації магнітних водами приєднана до вихідного виводу пристрою. потоків, викликаних симетричними складовими Недолік пристрою: у пристрої відсутні міжфазні струмів нульової послідовності. електромагнітні зв'язки, тому пристрій не перехопНедолік прототипу - втрати електричної енергії лює струми нульової послідовності, не зменшує в живильному трансформаторі за наявності в втрати у джерелі та не покращує якість електричприймачі несиметрії струмів основної та вищих ної енергії джерелу та приймача. Крім того, пригармонік, зниження якості електричної енергії у стрій має зайву кількість ключів. споживача та постачальника, недостатня жорстВідомий пристрій для стабілізації або регулюкість вихідних характеристик джерела, можливість вання напруг трифазного приймача [1, 19-21], який витоку інформації по проводах мережі, можливість виконано на основі двох трансформаторів, або впливу імпульсних завад природного та штучного автотрансформатора і трансформатора. Пристрій характеру на надійність роботи приймача. має у кожній фазі гальванічно розв'язані одноланУ зв'язку з цим була поставлена задача - поккові обмотки. Ключі ввімкнені між виводами двох ращити якість електричної енергії приймача та груп гальванічно розв'язаних обмоток, або між джерела, зменшити втрати енергії у джерелі, збівиводами гальванічно зв'язаної та гальванічно льшити жорсткість вихідних характеристик джерерозв'язаної груп обмоток відповідно. Недолік прила та або стабілізатора або регулятора, захистити строю: пристрій не покращує якість електричної приймач від витоку інформації та захистити прийенергії джерела та приймача та не зменшує втрамач від впливу імпульсних завад природного та ти енергії у джерелі та приймачі. Крім того, приштучного характеру. стрій має зайву масу електротехнічної сталі та міді Поставлена задача вирішена шляхом перехоі підвищену кількість ключів. плення струмів основної та вищих гармонік нульоВідомий пристрій для стабілізації або регулювої послідовності та зменшення кількості ключів, а вання напруг трифазного приймача [10, 22, 23], саме тим, що: який виконано на основі одного трансформатора, до пристрою для стабілізації або регулювання який має не менше двох гальванічно розв'язаних напруг трифазного приймача, виконаному на особмоток, одна з яких споряджена проміжними винові трансформатора або автотрансформатора, водами. Пристрій містить дві групи ключів. Перша який містить тристрижневий магнітопровід, ключі і група ключів складається з двох ключів, або одногальванічно розв'язані одноланкові обмотки у кожго перемикача, які змінюють фазу напруги гальваній фазі пристрою, а також блок керування, нічно розв'язаної обмотки на 180°, тобто здійснюпричому кожен один ключ першим виводом ють реверс фази. Недолік пристрою: пристрій не приєднаний до одного виводу одноланкової обмозменшує втрати енергії у джерелі та не покращує тки, а другий вивід ключа приєднаний до спільної якість енергії джерела та приймача. Крім того, точки ключів, пристрій має підвищену кількість ключів. додані додаткові одноланкові обмотки, Відомий пристрій для стабілізації або регулюдо кожної однієї одноланкової обмотки приєдвання напруг трифазного приймача [2, 24-27], який нана або приєднані послідовно додаткові однолавиконано на основі одного трансформатора або нкові обмотки, в результаті чого утворена багатоавтотрансформатора, який має або надлишкову ланкова обмотка, кількість гальванічно розв'язаних або зв'язаних у багатоланковій обмотці кожна одноланкова обмоток, або надмірну кількість ключів. Всі обмотобмотка розташована на окремому стрижні магніки виконані одноланковими. Пристрій містить не топроводу, менше двох груп ключів, кожна з яких може містиусі обмотки пристрою виконані багатоланкоти до дев'яти ключів. Особливість схеми кожної вими, фази полягає у тому, що одночасно у ввімкненому принаймні дві багатоланкові обмотки послідостані знаходиться двоє або більше ключів. Недолік вно з'єднані між собою, пристрою: пристрій не зменшує втрати енергії у принаймні один вивід багатоланкової обмотки джерелі та не покращує якість електричної енергії приєднаний до першого виводу ключа, а другий джерела та приймача. Крім того, пристрій має зайвивід ключа приєднаний до спільної точки ключів. ву кількість ключів, особливо у випадку, якщо приДо кожної одноланкової обмотки пристрою дострій містить меншу кількість гальванічно розв'ядана одна додаткова одноланкова обмотка, кільзаних обмоток. кість витків якої дорівнює кількості витків одноланВідомий пристрій для стабілізації або регулюкової обмотки, кожна одноланкова обмотка вання напруг трифазного приймача [28] - протопристрою послідовно з'єднана з додатковою однотип, виконаний на основі трансформатора або ланковою обмоткою, при цьому кожна одна одноавтотрансформатора, який містить тристрижневий ланкова обмотка, яка розміщена на одному стрижмагнітопровід, ключі і гальванічно розв'язані одноні магнітопроводу, з'єднана послідовно ланкові обмотки у кожній фазі пристрою, а також однойменними виводами з однією додатковою блок керування, причому кожен один ключ першим одноланковою обмоткою, розміщеною на іншому виводом приєднаний до одного виводу одноланстрижні магнітопроводу, магнітний потік у якому кової обмотки, а другий вивід ключа приєднаний випереджає на 120 градусів магнітний потік стриж 7 89839 8 ня, на якому розміщена одноланкова обмотка; двох дволанкових обмоток приєднаний до нульокожна пара обмоток, яка утворена однією однолавої фази пристрою. нковою обмоткою та однією додатковою одноланПристрій споряджено затискачами лінійних та ковою обмоткою, названа дволанковою обмоткою, нульової фаз джерела, затискачами лінійних та всі обмотки пристрою є дволанковими обмотками, нульової фаз приймача та першим блоком перепринаймні дві дволанкові обмотки з'єднані між сомикання у кожній фазі пристрою, у кожній фазі бою послідовно. пристрою затискач лінійної фази джерела приєдДо кожної одноланкової обмотки пристрою донаний до першого виводу першого блоку перемидані дві додаткові одноланкові обмотки, кожна кання, нульова фаза джерела приєднана до нуодноланкова обмотка пристрою послідовно з'єдльової фази першого блоку перемикання та до нана з двома додатковими одноланковими обмотнульової фази приймача, другий вивід першого ками, при цьому кожна з указаних трьох одноланблоку перемикача приєднаний до затискача лінійкових обмоток розташована на окремому стрижні ної фази приймача. магнітопроводу, кожна трійка одноланкових обмоПристрій споряджено затискачами лінійних та ток, яка утворена послідовним з'єднанням однієї нульової фаз джерела, затискачами лінійних та одноланкової обмотки та двома додатковими однульової фаз приймача та першим блоком переноланковими обмотками, названа триланковою микання у кожній фазі пристрою, у кожній фазі обмоткою, всі обмотки пристрою виконані вказапристрою затискач лінійної фази джерела приєдними триланковими обмотками, принаймні дві наний до другого виводу першого блоку перемикатриланкові обмотки ввімкнені між собою послідовча, перший вивід першого блоку перемикання прино. єднаний до затискача лінійної фази приймача, а Пристрій споряджено принаймні одним пернульова фаза джерела приєднана до нульової шим блоком перемикання, кожен перший блок фази першого блоку перемикання та до нульової перемикання містить одне послідовне з'єднання фази приймача. принаймні двох дволанкових обмоток і ключі, до Пристрій споряджено затискачами лінійних та кожного одного виводу дволанкової обмотки приєнульової фаз джерела, затискачами лінійних та днаний по одному один перший вивід ключа, друнульової фаз приймача, одним першим блоком гий вивід цього ключа приєднаний до спільної точперемикання та принаймні одним другим блоком ки з'єднання ключів першого блоку перемикання і перемикання у кожній фазі пристрою, перший та першого виводу першого блоку перемикання, один другі блоки перемикання між собою ввімкнені посвивід дволанкової обмотки, яка входить до послілідовно, у кожній фазі пристрою затискач лінійної довного з'єднання принаймні двох дволанкових фази джерела приєднаний до першого (або другообмоток, приєднаний до другого виводу першого го) виводу останнього за порядковим номером блоку перемикання, а крайній вивід послідовного другого блоку перемикання, другий (або перший) з'єднання принаймні двох дволанкових обмоток вивід першого за порядковим номером другого приєднаний до нульової фази пристрою. блоку перемикання приєднаний до першого (або Пристрій споряджено принаймні одним другим другого) виводу першого блоку перемикання, друблоком перемикання, кожен другий блок перемигий (або перший) вивід якого приєднаний до затискання містить одне послідовне з'єднання принаймкача лінійної фази приймача, а нульова фаза джені двох дволанкових обмоток і ключі, принаймні рела приєднана до нульової фази першого блоку один вивід дволанкової обмотки, яка входить до перемикання та до нульової фази приймача. послідовного з'єднання принаймні двох дволанкоПристрій споряджено затискачами лінійних та вих обмоток, приєднаний по одному до одного нульової фаз джерела, затискачами лінійних та першого виводу ключа, другий вивід цього ключа нульової фаз приймача, одним першим блоком приєднаний до спільної точки з'єднання ключів перемикання та принаймні одним другим блоком другого блоку перемикання і першого виводу друперемикання у кожній фазі пристрою, перший та гого блоку перемикання, один вивід дволанкової другі блоки перемикання між собою ввімкнені пособмотки, яка входить до послідовного з'єднання лідовно, у кожній фазі пристрою затискач лінійної принаймні двох дволанкових обмоток, приєднаний фази джерела приєднаний до першого (або другодо другого виводу другого блоку перемикання. го) виводу першого блоку перемикання, другий Пристрій споряджено принаймні одним третім (або перший) вивід якого приєднаний до першого блоком перемикання, кожен третій блок переми(або другого) виводу першого за порядковим нокання містить одне послідовне з'єднання принайммером другого блоку перемикання, другий (або ні двох дволанкових обмоток, ключі та одну додатперший) вивід останнього за порядковим номером кову дволанкову обмотку, яка гальванічно не другого блоку перемикання приєднаний до затисз'єднана з послідовним з'єднанням дволанкових кача лінійної фази приймача, а нульова фаза джеобмоток, крайні виводи додаткової дволанкової рела приєднана до нульової фази першого блоку обмотки є другим та третім виводами третього перемикання та до нульової фази приймача. блоку перемикання, до кожного одного виводу Пристрій споряджено затискачами лінійних та дволанкової обмотки, яка входить до послідовного нульової фаз джерела, затискачами лінійних та з'єднання принаймні двох дволанкових обмоток, нульової фаз приймача та третім блоком перемиприєднаний по одному один перший вивід ключа, кання у кожній фазі пристрою, у кожній фазі придругий вивід цього ключа приєднаний до спільної строю затискач лінійної фази джерела приєднаний точки з'єднання ключів третього блоку перемикандо першого виводу третього блоку перемикання, ня і першого виводу третього блоку перемикання, нульова фаза джерела приєднана до нульової крайній вивід послідовного з'єднання принаймні фази третього блоку перемикання, виводи трьох 9 89839 10 дволанкових обмоток третіх блоків перемикання На Фіг.1 подана принципова схема багатоланз'єднані між собою у трикутник, або у зірку за схекової обмотки. На Фіг.2,а та б показані принципові схеми вамою зиґзаґ або ж за -подібною схемою, спільна ріантів виконання дволанкової обмотки. точка променів зірки приєднана до затискача нуНа Фіг.3,а та б показані принципові схеми вальової фази приймача, а вивід кожного променя ріантів виконання триланкової обмотки. зірки, утвореної дволанковими обмотками, приєдНа Фіг.4 приведена принципова схема першонаний до затискача лінійної фази приймача. го блоку перемикання, наприклад, триключового, Пристрій споряджено затискачами лінійних та виконаного із дволанкових обмоток. нульової фаз джерела, затискачами лінійних та На Фіг.5 представлена принципова схема друнульової фаз приймача та третім блоком перемигого блоку перемикання, наприклад, триключового, кання у кожній фазі пристрою, виводи трьох двовиконаного із дволанкових обмоток. ланкових обмоток третіх блоків перемикання з'єдНа Фіг.6 показана принципова схема третього нані між собою у трикутник, у зірку за схемою блоку перемикання, наприклад, триключового, зиґзаґ або ж за -подібною схемою, спільна точка виконаного із дволанкових обмоток. променів зірки приєднана до затискача нульової На Фіг.7 наведена блок-схема заміщення перфази джерела, вивід кожного променю зірки, утвошого блоку перемикання, виконаного із дволанкореної дволанковими обмотками, приєднаний до вих обмоток. затискача лінійної фази джерела, нульова фаза На Фіг.8 подана блок-схема заміщення другого приймача приєднана до нульової фази третього блоку перемикання, виконаного із дволанкових блоку перемикання, у кожній фазі пристрою затисобмоток. кач лінійної фази приймача приєднаний до першоНа Фіг.9 подана блок-схема заміщення третього виводу третього блоку перемикання. го блоку перемикання, виконаного із дволанкових У кожній триланковій обмотці відношення кільобмоток. кості витків кожної додаткової одноланкової обмоНа Фіг.10 показана принципова схема першого тки до кількості витків одноланкової обмотки стаблоку перемикання.наприклад, триключового, виновить 1:2, кожна одноланкова обмотка з'єднана конаного із триланкових обмоток. однойменними виводами з першою додатковою На Фіг.11 показана принципова схема другого одноланковою обмоткою, яка з'єднана з другою блоку перемикання,наприклад, триключового, видодатковою одноланковою обмоткою різнойменконаного із триланкових обмоток. ними виводами. На Фіг.12 показана принципова схема третього Пристрій споряджено принаймні одним перблоку перемикання.наприклад, триключового, вишим блоком перемикання, кожен перший блок конаного із триланкових обмоток. перемикання містить одне послідовне з'єднання На Фіг.13 дана блок-схема заміщення першого принаймні двох триланкових обмоток, до кожного блоку перемикання, виконаного із триланкових одного виводу триланкової обмотки приєднаний по обмоток. одному один перший вивід ключа, другий вивід На Фіг.14 дана блок-схема заміщення другого цього ключа приєднаний до спільної точки з'єдблоку перемикання, виконаного із триланкових нання ключів першого блоку перемикання та перобмоток. шого виводу першого блоку перемикання, один На Фіг.15 дана блок-схема заміщення третього вивід однієї триланкової обмотки, яка входить до блоку перемикання, виконаного із триланкових послідовного з'єднання принаймні двох триланкообмоток. вих обмоток, приєднаний до другого виводу перНа Фіг.16 представлена блок-схема пристрою, шого блоку перемикання, а крайній вивід послідоякий містить перший блок перемикання, виконаний вного з'єднання принаймні двох триланкових із дволанкових обмоток. обмоток приєднаний до нульової фази першого На Фіг.17 представлена блок-схема пристрою, блоку перемикання. який містить перший блок перемикання, виконаний Пристрій споряджено принаймні одним другим із дволанкових обмоток, другий вивід якого приєдблоком перемикання, кожен другий блок переминаний до затискача лінійної фази джерела. кання містить одне послідовне з'єднання принаймНа Фіг.18 представлена блок-схема пристрою, ні двох триланкових обмоток, до кожного одного який містить послідовно ввімкнені між собою два виводу триланкової обмотки приєднаний по однодругі та один перший блоки перемикання, при чому один перший вивід ключа, другий вивід цього му другий вивід першого блоку перемикання приєключа приєднаний до спільної точки з'єднання днаний до затискача приймача. ключів першого блоку перемикання та першого На Фіг.19 представлена блок-схема пристрою, виводу другого блоку перемикання, один вивід який містить послідовно ввімкнені між собою один однієї триланкової обмотки, яка входить до посліперший та два другі блоки перемикання, при чому довного з'єднання принаймні двох триланкових другий вивід першого блоку перемикання приєдобмоток, приєднаний до другого виводу другого наний до затискача джерела. блоку перемикання. На Фіг.20 представлена блок-схема пристрою, У дволанковій обмотці кожен провідник однієї який містить послідовно ввімкнені між собою два одноланкової обмотки оточений провідниками індругі та один перший блоки перемикання, при чошої дволанкової обмотки. му перший блок перемикання ввімкнений послідоУ триланковій обмотці кожен провідник одновно між двома другими блоками перемикання. ланкової обмотки оточений провідниками двох На Фіг.21 представлена блок-схема пристрою, додаткових одноланкових обмоток. який містить послідовно ввімкнені між собою друРозглянемо графічні матеріали. 11 89839 12 гий та один третій блоки перемикання, при чому На Фіг.12 позначено: 78 - перший вивід третьодругий та третій вивід третього блоку перемикання го блоку перемикання, виконаного із триланкових приєднані до затискачів приймача. обмоток; 79-81 - ключі; 82, 85, 88 - одноланкові На Фіг.22 показана принципова схема приобмотки; 83, 84, 86, 87, 89, 90 - додаткові одноланстрою, який містить другий та перший блоки перекові обмотки; 91-93 - додаткова триланкова обмотмикання, виконані з дволанкових обмоток. ка; 94, 95 - другий та третій виводи третього блоку На Фіг.23 показана принципова схема приперемикання 96, виконаного із триланкових обмострою, який містить другий та третій блоки переток; Оп - вивід нульової фази третього блоку пемикання, виконані з дволанкових обмоток. ремикання. На Фіг.24 подана принципова схема пристрою, На Фіг.13 позначення елементів співпадають із який містить третій блок перемикання, другий та позначеннями Фіг.10. третій виводи якого приєднані до затискачів джеНа Фіг.14 позначення елементів співпадають із рела. позначеннями Фіг.11. На Фіг.1 позначено: 1-4 одноланкові обмотки На Фіг.15 позначення елементів співпадають із багатоланкової обмотки. позначеннями Фіг.12. На Фіг.2,а та б позначені: 5, 6 - виводи дволанНа Фіг.16 позначено: А1 та 01 - затискачі лінійкової обмотки; 7, 8 - одноланкові обмотки дволанної та нульової фази джерела; А2 та 02 - затискачі лінійної та нульової фази приймача; інші познакової обмотки: - початковий вивід одноланкової чення елементів співпадають із позначеннями обмотки. Фіг.7. На Фіг.3,а та б позначені: 9, 10 - виводи трилаНа Фіг.17 позначення елементів співпадають із нкової обмотки; 11, 12, 13 - одноланкові обмотки позначеннями Фіг.7 та Фіг.16. триланкової обмотки: - початковий вивід однолаНа Фіг.18 позначення елементів співпадають із нкової обмотки. позначеннями Фіг.7 , Фіг.8 та Фіг.16. На Фіг.4 позначено: 14 - перший вивід першого На Фіг.19 позначення елементів співпадають із блоку перемикання, виконаного із дволанкових позначеннями Фіг.7 , Фіг.8 та Фіг.16. обмоток; 15-17 - ключі; 18, 20, 22 - одноланкові На Фіг.20 позначення елементів співпадають із обмотки; 19, 21, 23 - додаткові одноланкові обмотпозначеннями Фіг.13 , Фіг.14 та Фіг.16. ки; 24 - другий вивід першого блоку перемикання На Фіг.21 позначення елементів співпадають із 25, виконаного із дволанкових обмоток; Оп - вивід позначеннями Фіг.14 , Фіг.15 та Фіг.16. нульової фази першого блоку перемикання. На Фіг.22 позначено: А1, В1, С1, 01 та А2, В2, На Фіг.5 позначено: 26 - перший вивід другого С2, 02 - затискачі лінійних та нульової фаз джереблоку перемикання, виконаного із дволанкових ла та приймача відповідно; 100-105 ключі; 107, обмоток; 27-29 - ключі; 30, 32 - одноланкові обмот108, 110, 112, 114 - одноланкові обмотки схеми ки; 31, 33 - додаткові одноланкові обмотки; 34 116 кола фази А; 106, 109, 111, 113, 115 - одноладругий вивід другого блоку перемикання 35, виконкові додаткові обмотки схеми 116 кола фази А; наного із дволанкових обмоток. 117 та 118 - схеми електричних кіл фаз В та С відНа Фіг.6 позначено: 36 - перший вивід третього повідно; Oп - затискач нульової фази першого блоку перемикання, виконаного із дволанкових блоку перемикання; 97 - кабель зв'язку між затисобмоток; 37-39 - ключі; 40, 42, 44 - одноланкові качами джерела та блоком керування 98; 99 - каобмотки; 41, 43, 45 - додаткові одноланкові обмотбель зв'язку між блоком керування та керуючим ки; 46 та 47 - додаткова дволанкова обмотка; 49, виводом кожного ключа пристрою; решта позна50 - другий та третій виводи третього блоку перечень співпадають з позначеннями Фіг.4 та Фіг.5. микання 48, виконаного із дволанкових обмоток; На Фіг.23 позначено: 137-139 - схеми електриОп - вивід нульової фази третього блоку перемичних кіл у фазах А, В, С - відповідно; 119-124 клюкання. чі; 125, 127, 129, 131, 133, 135 - одноланкові обмоНа Фіг.7 позначення елементів співпадають із тки схеми 137 кола фази А; 126, 128, 130, 132, 134, позначеннями Фіг.4. 136 - одноланкові додаткові обмотки схеми-137 На Фіг.8 позначення елементів співпадають із кола фази А; Оп - затискач нульової фази третього позначеннями Фіг.5. блоку перемикання; решта позначень співпадають На Фіг.9 позначення елементів співпадають із з позначеннями Фіг.5, Фіг.6 та Фіг.22. позначеннями Фіг.6. На Фіг.24 позначено: 151-153 - схеми електриНа Фіг.10 позначено: 51 - перший вивід першочних кіл у фазах А, В, С - відповідно; 140-142 клюго блоку перемикання, виконаного із триланкових чі; 143, 145, 147, 149 - одноланкові обмотки схеми обмоток; 52-54 - ключі; 55, 58, 61 - одноланкові 151 кола фази А; 144, 146, 148, 150 - додаткові обмотки; 56, 57, 59, 60, 62, 63 - додаткові одноланодноланкові обмотки схеми 151 кола фази А; Оп кові обмотки; 64 - другий вивід першого блоку пезатискач нульової фази третього блоку перемиремикання 65, виконаного із триланкових обмоток; кання; решта позначень співпадають з позначенОп - вивід нульової фази першого блоку переминями Фіг.6 та Фіг.22. кання 65. Склад і будова пристрою. Основними елеменНа Фіг.11 позначено: 66 - перший вивід другого тами всякого пристрою для стабілізації або регублоку перемикання, виконаного із триланкових лювання напруг трифазного приймача є тристрижобмоток; 67-69 - ключі; 70, 73 - одноланкові обмотневий магнітопровід, ключі і гальванічно розв'язані ки; 71, 72, 74,75 - додаткові одноланкові обмотки; одноланкові обмотки у кожній фазі пристрою, а 76 - другий вивід другого блоку перемикання 77, також блок керування. Кожен один ключ першим виконаного із триланкових обмоток. виводом приєднаний до одного виводу однолан 13 89839 14 кової обмотки, а другий вивід ключа приєднаний Дволанкові або триланкові обмотки є елемендо спільної точки ключів. тами виконання блоків перемикання. На Фіг.4-Фіг.6 Відмінною ознакою пристрою є багатоланкова показані принципові схеми першого, другого та обмотка. Якщо аналоги пристрою містять однолатретього блоків перемикання, виконаних на двонкові обмотки, то даний пристрій побудований на ланкових обмотках. А на Фіг.10-Фіг.12 показані багатоланкових обмотках. На Фіг.1 показана багапринципові схеми першого, другого та третього толанкова обмотка, яка складається з послідовно блоків перемикання, виконаних на триланкових ввімкнених одноланкових обмоток 1-4. У багатообмотках. Кожний пристрій для стабілізації або ланковій обмотці особливістю є те, що кожна з регулювання напруг трифазного приймача може одноланкових обмоток розміщена на окремому бути виконаний за схемою одного із трьох блоків, стрижні магнітопроводу. або їх довільної комбінації, включаючи реверсивну Багатоланкова обмотка при використанні тризаміну перших та других виводів кожного із блоків стрижневого магнітопроводу може бути виготовперемикання. лена дволанковою (Фіг.2) або триланковою (Фіг.3). Перший блок перемикання 25, який виконано Дволанкова обмотка складається з двох однона дволанкових обмотках (Фіг.4), містить: дволанланкових обмоток 7 та 8, які з'єднані між собою кові обмотки, утворені одноланковими обмотками послідовно однойменними виводами, наприклад, 18, 20, 22 та додатковими одноланковими обмоткінцевими (Фіг.2,а). Початкові виводи одноланкоками 19, 21, 23; ключі 15-17; перший 14 та другий 24 виводи першого блоку перемикання 25; вивід вих обмоток позначені значком . У кожній дволаннульової фази першого блоку перемикання Оп. ковій обмотці одноланкові обмотки мають однакоБлок, показаний на Фіг.4, має три дволанкові обву кількість витків. У кожній дволанковій обмотці мотки. Блок може мати довільну кількість ключів та одноланкові обмотки розташовані на різних стридволанкових обмоток. Кількість ключів дорівнює жнях магнітопроводу. Так, якщо обмотка 7 розтакількості дволанкових обмоток. шована на першому стрижні магнітопроводу, то Другий блок перемикання 35, який виконано на обмотка 8 розташована на третьому стрижні, магдволанкових обмотках (Фіг.5), містить: дволанкові нітний потік якого випереджає на 120 градусів магобмотки, утворені одноланковими обмотками 30 та нітний потік у першому стрижні. Розміщення обмо32, а також додатковими одноланковими обмоткаток на різних стрижнях показане методом зміщень ми 31, 33; ключі 27-29; перший 26 та другий 34 зображень одноланкових обмоток по горизонталі. виводи другого блоку перемикання 35. Блок, покаТак, зображення одноланкової обмотки 8, розмізаний на Фіг.5, має дві дволанкові обмотки. Блок щеної на третьому стрижні, зсунуте вправо по гоможе мати довільну кількість ключів та дволанкоризонталі відносно зображення одноланкової обвих обмоток, кількість яких на одиницю менша від мотки 7, розміщеної на першому стрижні. У кількості ключів. дволанковій обмотці одноланкові обмотки можуть Третій блок перемикання 48, який виконано на бути з'єднані між собою початковими виводами дволанкових обмотках (Фіг.6), містить: дволанкові (Фіг.2,б). Виводи дволанкової обмотки позначені як обмотки, утворені одноланковими обмотками 40, 5 та 6. 42, 44, 46 та додатковими одноланковими обмотТриланкова обмотка складається з трьох одками 41, 43, 45, 47; ключі 37-39; перший вивід 36 ноланкових обмоток 11, 12 та 13 (Фіг.3). У трилантретього блоку перемикання 48, а також другий 49 ковій обмотці одноланкова 11 та перша додаткова та третій 50 вихідні виводи третього блоку переодноланкова 12 обмотки з'єднані між собою послімикання 48; і вивід нульової фази третього блоку довно однойменними виводами, наприклад, кінцеОп. Блок має чотири дволанкові обмотки. Три двовими. Перша 12 та друга 13 додаткові одноланкові ланкові обмотки послідовно з'єднані між собою. обмотки з'єднані між собою послідовно різнойменЧетверта додаткова дволанкова обмотка гальваними виводами, зокрема: на Фіг.3,а кінцевий вивід нічно розв'язана від послідовного з'єднання трьох обмотки 12 з'єднаний з початковим виводом обмодволанкових обмоток. Блок може мати довільну тки 13; на Фіг.3,б початковий вивід обмотки 12 кількість ключів та дволанкових обмоток. Кількість з'єднаний з кінцевим виводом обмотки 13. У кожній ключів дорівнює кількості дволанкових гальванічно триланковій обмотці одноланкові обмотки мають зв'язаних обмоток. не однакову кількість витків. Так, одноланкова обЗ метою покращення візуального сприйняття мотка 11 має удвічі більше витків ніж кожна з одсуті блоків перемикання та спрощення побудови ноланкових обмоток 12 та 13. У кожній триланковій пристрою для стабілізації та регулювання трифазобмотці одноланкові обмотки розташовані на різної напруги приймача на Фіг.7, Фіг.8 та Фіг.9 поканих стрижнях магнітопроводу. Так, зображення зані схеми заміщення першого, другого та третьоодноланкової обмотки 13, розміщеної на третьому го блоків перемикання відповідно. На Фіг.7 подана стрижні (Фіг.3,а), зсунуте максимально вправо по схема заміщення першого блоку перемикання 25, горизонталі відносно зображення одноланкової який має перший 14 та другий 24 виводи, а також обмотки 11, розміщеної на першому стрижні. Зовивід нульової фази Оп. На Фіг.8 подана схема браження одноланкової обмотки 12, розміщеної на заміщення другого блоку перемикання 35, який другому стрижні, зсунуте вліво по горизонталі відмає перший 26 та другий 34 виводи. На Фіг.9 поканосно зображення одноланкової обмотки 13, роззана схема заміщення третього блоку перемиканміщеної на третьому стрижні. Триланкові обмотки ня 48, який має перший вивід 36, другий 49 та третакож мають два варіанти з'єднання одноланкових тій 50 вихідні виводи третього блоку перемикання обмоток (Фіг.3,а та б). Виводи триланкової обмот48, а також вивід нульової фази Оп. ки позначені як 9 та 10. 15 89839 16 Перший блок перемикання 65, який виконано ремикання 25, а також виводом нульової фази Оп. на триланкових обмотках (Фіг.10), містить: триланЗатискачі джерела А1 та 01 приєднані до вхідних кові обмотки, утворені одноланковими обмотками виводів 14 та Оп першого блоку перемикання, а 55, 58, 61 та додатковими одноланковими обмотвихідні виводи першого блоку перемикання приєдками 56, 57, 59, 60, 62, 63; ключі 52-54; перший 51 нані до затискачів А2 та 02 приймача. та другий 64 виводи першого блоку перемикання На Фіг.17 показана блок-схема пристрою для 65; вивід нульової фази блоку Оп. Блок має три стабілізації та регулювання трифазних напруг триланкові обмотки. Блок може мати довільну кіприймача, який містить у кожній фазі: А1 та 01 лькість ключів та триланкових обмоток. Кількість затискачі лінійної та нульової фази джерела; А2 та ключів дорівнює кількості триланкових обмоток. 02 - затискачі лінійної та нульової фази приймача, Другий блок перемикання 77, який виконано на перший блок перемикання 25, облаштований пертриланкових обмотках (Фіг.11), містить: триланкові шим 14 та другим 24 виводом першого блоку пеобмотки, утворені одноланковими обмотками 70 та ремикання 25, а також виводом нульової фази Оп. 73, а також додатковими одноланковими обмоткаЗатискачі джерела А1 та 01 приєднані до вихідних ми 71, 72, 74 та 75; ключі 67-69; перший 66 та друвиводів 24 та Оп першого блоку перемикання, а гий 76 виводи другого блоку перемикання 77. Блок вхідні виводи 14 та Оп першого блоку перемиканмає дві триланкові обмотки. Блок може мати довіня приєднані до затискачів А2 та 02 приймача. льну кількість ключів та триланкових обмоток, кіНа Фіг.18 показана блок-схема пристрою для лькість яких на одиницю менша від кількості клюстабілізації та регулювання трифазних напруг чів. приймача, який містить у кожній фазі два другі Третій блок перемикання 96, який виконано на блоки перемикання 35 та один перший блок перетриланкових обмотках (Фіг.12), містить: триланкові микання 25. Блоки між собою ввімкнені послідовобмотки, утворені одноланковими обмотками 82, но. Затискач А1 джерела приєднаний до першого 85, 88, 91 та додатковими одноланковими обмотвиводу 26 першого за порядковим номером другоками 83, 84, 86, 87, 89, 90, 92, 93; ключі 79-81; пего блоку перемикання 35, другий вивід його 34 рший вивід 78 третього блоку перемикання 96, а приєднаний до першого виводу 26 такого ж друготакож другий 94 та третій 95 вихідні виводи трего блоку 35, другий вивід 34 якого приєднаний до тього блоку перемикання 96; і вивід нульової фази першого виводу 14 першого блоку, а вихідний виблоку Оп. Блок має чотири триланкові обмотки. від 24 блоку 25 приєднаний до затискача лінійної Три триланкові обмотки послідовно з'єднані між фази приймача. Затискачі нульових фаз джерела, собою. Четверта триланкова обмотка гальванічно приймача та перших блоків перемикання з'єднані розв'язана від послідовного з'єднання трьох триміж собою. ланкових обмоток. Блок може мати довільну кільНа Фіг.19 показана блок-схема пристрою для кість ключів та триланкових обмоток. Кількість стабілізації та регулювання трифазних напруг ключів дорівнює кількості триланкових гальванічно приймача, який містить у кожній фазі один перший зв'язаних обмоток. блок перемикання 25 та два другі блоки перемиЗ метою покращення візуального сприйняття кання 35. Блоки між собою ввімкнені послідовно. суті блоків перемикання, виконаних на триланкоЗатискач джерела А1 приєднаний до першого вивих обмотках, та спрощення побудови пристрою воду 14 першого блоку перемикання 25, другий для стабілізації та регулювання трифазної напруги вивід 24 якого приєднаний до першого виводу 26 приймача на Фіг.13, Фіг.14 та Фіг.15 показані схеми першого за порядковим номером другого блоку заміщення першого, другого та третього блоків перемикання, другий вивід 34 якого приєднаний до перемикання відповідно. На Фіг.13 подана схема першого виводу 26 такого ж другого блоку перемизаміщення першого блоку перемикання 65, який кання 35, другий вивід 34 якого приєднаний до має перший 51 та другий 64 виводи, а також вивід затискача А2 приймача. нульової фази Оп. На Фіг.14 подана схема заміНа Фіг.20 показаний варіант виконання прищення другого блоку перемикання 77, який має строю для стабілізації та регулювання трифазних перший 66 та другий 76 виводи другого блоку пенапруг приймача, який містить у кожній фазі також ремикання 77. На Фіг.17 показана схема заміщенодин перший блок перемикання 65 та два другі ня третього блоку перемикання 96, який має перблоки перемикання 77, виконані на основі триланший вивід 78, другий 94 та третій 95 виводи кових обмоток. Блоки між собою ввімкнені послітретього блоку перемикання 96, а також вивід нудовно, причому перший блок перемикання ввімкльової фази блоку Оп. нений між двома другими блоками перемикання Детальний розгляд складу та будови багатопослідовно. ланкових обмоток (Фіг.1-Фіг.3), а також блоків пеНа Фіг.21 показаний варіант виконання приремикання стабілізаторів та регуляторів (Фіг.4строю для стабілізації та регулювання трифазних Фіг.15) дають можливість перейти до пояснення напруг приймача, який містить у кожній фазі друбудови пристроїв для стабілізації та регулювання гий 77 та третій 96 блоки перемикання, виконані на трифазних напруг приймача. основі триланкових обмоток. Затискач лінійної На Фіг.16 показана блок-схема пристрою для фази джерела А1 приєднаний до першого виводу стабілізації та регулювання трифазних напруг 66 другого блоку перемикання 77, другий вивід 76 приймача, який містить у кожній фазі: А1 та 01 якого з'єднаний із першим виводом 78 третього затискачі лінійної та нульової фази джерела; А2 та блоку перемикання 96. Затискачі нульових фаз 02 - затискачі лінійної та нульової фази приймача; джерела 01 та приймача 02, а також третіх блоків перший блок перемикання 25, облаштований перперемикання 96 з'єднані між собою, а другий 94 та шим 14 та другим 24 виводами першого блоку пе 17 89839 18 третій 95 виводи третього блоку 96 приєднані до або за -подібною схемою. Треті виводи 50 третіх затискачів приймача. блоків перемикання 48 у фазах А, В, С з'єднані між Детально розглянемо блок-схему пристрою, собою і утворили спільну точку зиґзаґу або один із варіантів якого показаний на Фіг.22. Приподібної схеми. Треті виводи 50 приєднані до нустрій містить: А1, В1, С1, 01 та А2, В2, С2, 02 льової фази приймача 02. Другий вивід 49 третіх затискачі лінійних та нульової фази джерела та блоків перемикання 48 по одному приєднаний до приймача відповідно; перший 25 та другий 35 блозатискача лінійної фази приймача 02. ки перемикання у кожній схемі 116, 117 та 118 фаУ варіанті, показаному на Фіг.24, у кожній схемі зи; блок керування 98 та кабелі зв'язку 97 та 99 151, 152, 153 фази затискач лінійної фази джереблоку керування із затискачами джерела та керула, наприклад, А1 приєднаний до другого виводу ючими виводами ключів, наприклад, 100-105 у 49 третього блоку перемикання 48. Треті виводи схемі 116 фази А. Перший блок перемикання 25 50 третього блоку перемикання у фазах А, В, С виконаний за допомогою трьох дволанкових обмоз'єднані між собою і приєднані до нульової фази ток: 110-111, 112-113, 114-115 та ключів 103-105. джерела 01. Перший вивід 36 кожного третього Другий блок перемикання 35 виконаний за допоблоку перемикання 48 приєднаний по одному до могою двох дволанкових обмоток: 106-107 та 108одного із затискача лінійної фази приймача Виво109, а також ключів 100-102. У кожній дволанковій ди нульових фаз Оп третіх блоків перемикання 48 обмотці одноланкова та додаткова одноланкова з'єднані між собою і приєднані до затискача нульообмотки між собою з'єднані однойменними вивової фази приймача 02. дами. При цьому у межах одного пристрою між Робота пристрою. Роботу пристрою розглянесобою одноланкова та додаткова одноланкова мо на прикладі варіанту виконання, блок-схема обмотки можуть бути з'єднані як початковими (106 якого показана на Фіг.22. Пристрій містить у кожній та 107), так і кінцевими (108 та 109) виводами. фазі по одному першому 25 та одному другому 35 Кожна одна дволанкова обмотка приєднана одним блоку перемикання. Після приєднання пристрою виводом до першого виводу ключа, другий вивід до трифазного джерела на нього подають напругу. якого приєднаний до спільної точки ключів блоку. Усі ключі залишаються розімкнутими (закритими). Між собою послідовне з'єднання першого та другоБлок керування 98 з допомогою кабеля зв'язку 97 го блоків перемикання може бути представлене у вимірює величину напруги прямої послідовності вигляді чотирьох варіантів: або середнє значення фазних або лінійних напруг, - другий вивід другого блоку перемикання припорівнює виміряне з заданим значенням напруги єднаний до першого виводу першого блоку переприймача і вибирає порядкові номери ключів, немикання (Фіг.22); обхідні для забезпечення потрібної напруги прий- перший вивід другого блоку перемикання мача. Блок керування 98 через кабель зв'язку 99 приєднаний до першого виводу першого блоку подає сигнали на ввімкнення двох ключів у кожній перемикання (на Фіг.22 не показано); схемі 116, 117, 118 фази пристрою. Блок керуван- другий вивід другого блоку перемикання приня 98 у фазі А вибирає один ключ із групи ключів єднаний до другого виводу першого блоку переми100-102 другого блоку перемикання 35, наприклад, кання (на Фіг.22 не показано); ключ 101; другий ключ блок керування 98 вибирає - перший вивід другого блоку перемикання із групи ключів 103-105 першого блоку перемиканприєднаний до другого виводу першого блоку пеня 25, наприклад, ключ 104. Блок керування 98 ремикання (на Фіг.22 не показано). вибирає подібні ключі у фазах В та С. Блок керуУ варіанті, показаному на Фіг.22, у кожній схемі вання 98 подає сигнали на керуючі виводи указа116, 117, 118 фази затискач лінійної фази джерених ключів. Таким керуючим виводом може бути ла, наприклад, А1 приєднаний до першого виводу вивід тиристора, симістора або котушки контакто26 другого блоку перемикання, другий вивід 34 ра. Вказані ключі відкриваються і подають трансдругого блоку перемикання приєднаний до першоформовану напругу необхідної величини на затисго виводу 14 першого блоку перемикання, другий качі приймача А2, В2, С2, 02 приймача. Вхідна вивід 24 якого приєднаний до затискача лінійної напруга джерела, наприклад, трифазної мережі фази приймача А2. Затискачі нульової фази джезмінюється за випадковим законом; одночасно рела, перших блоків перемикання та приймача змінюється і вихідна напруга пристрою і вона може з'єднані між собою. вийти за межі допустимих значень. Тому при відУ варіанті, показаному на Фіг.23, у кожній схемі хиленні вхідної напруги на задану величину блок 137, 138, 139 фази пристрій містить другий 35 та керування визначає і включає нову комбінацію третій 48 блоки перемикання, виконані на основі ключів, необхідних для підтримання напруги прийдволанкових обмоток. У пристрої затискач лінійної мача у заданих межах. фази джерела, наприклад, А1 приєднаний до друРегулювання або стабілізація відбувається у гого виводу 34 другого блоку перемикання, перпершому та другому блоках перемикання. При ший вивід 26 другого блоку перемикання приєднаперемиканні ключів другого блоку 35 змінюється, ний до першого виводу 36 третього блоку як правило, вихідна напруга пристрою з меншою перемикання, а затискач нульової фаз джерела 01 різницею рівнів, ніж при перемиканні ключів перприєднаний до виводу нульової фази Оп третіх шого блоку 25. При одночасному перемиканні блоків перемикання. Другий 49 та третій 50 виводи ключів першого 25 та другого 35 блоків перемитретього блоку перемикання 48 є виводами галькання забезпечується найбільша кількість рівнів ванічно розв'язаної дволанкової обмотки 135-136; вихідної напруги. Для досягнення неперервності подібні до 135-136 дволанкові обмотки у фазах А, вихідної напруги при комутації ключів порядок пеВ, С між собою з'єднані у зірку за схемою зиґзаґ ремикання ключів такий: при подачі команди з 19 89839 20 блоку керування 98 на збільшення рівню вихідної викликають збій у роботі електронної апаратури напруги спочатку відключаються ключі у фазі Α, приймача. наприклад, 101 104. Після знеструмлення фази А Метою винаходу є покращення якості електри(з боку джерела) живлення фази А2 приймача чної енергії приймача та джерела, зменшення здійснюється від пристрою за рахунок параметривтрат енергії у джерелі, збільшення жорсткості чної генерації напруги у другому виводі 24 першовихідних характеристик джерела та стабілізатора го блоку перемикання 25. Це забезпечує непереабо регулятора, захисту приймача від витоку інрвне живлення приймача у міжкомутаційний формації та захисту приймача від впливу завад проміжок часу. Саме ця параметрична генерація природного та штучного характеру. Ця мета досянапруги у знеструмленій фазі А дає можливість гається тим, що кожна обмотка пристрою виконана без перерви живити фази приймача i переключибагатоланковою, а кожна одноланкова обмотка в тися на нову ступінь регулювання. Одразу після ній розміщена на окремому стрижні магнітопровознеструмлення фази А блок керування 98 подає ду. Магнітні потоки, які наводяться в одноланкових команду на ввімкнення наступної комбінації двох та додаткових одноланкових обмотках, направлені ключів нового рівню напруг у фазі А, наприклад, назустріч і взаємно компенсуються. Через це при100 та 103. Після завершення комутації ключів у стрій набуває нової властивості: опір нульової пофазі А подібна комутація відбувається у фазі В, а слідовності знижується у десятки разів. А при випотім - у фазі С конанні тісного магнітного зв'язку цей опір Розглянемо регулювання вихідної напруги у практично рівний активній (резистивній) складовій першому блоці перемикання фази А (обмотки 110опору проводу обмоток пристрою. Тісний магніт115). За умови, при якій ключ 105 відкритий, вихідний зв'язок передбачає конструкцію виконання на напруга Uвих визначається величиною коефіцікотушки, при якому провідник одноланкової обмотєнту трансформації напруг обмоток, а саме: ки оточений провідниками додаткової одноланкової обмотки (або двох додаткових одноланкових Uвих(105)=Uвх*(W110+W111+W112+W113+ обмоток) і навпаки. При тісному магнітному зв'язку (1) +W114+W115)/(W114+W115) опір нульової послідовності пристрою можна вважати рівним нулеві при першому ступені наблиде Uвх - вхідна напруга; W110 - кількість витків ження. Таку властивість мають кожні три дволанобмотки 110. Вираз (1) свідчить про істотне збількові або триланкові обмотки, наприклад, 106 та шення вихідної напруги порівняно із вхідною у 107, 114 та 115. Тому заявлений пристрій від 3 до першому блоці перемикання. За умови, при якій 20 разів зменшує напруги нульової послідовності ключ 104 відкритий, вихідна напруга визначається основної та вищих гармонік, причому і у джерелі, і виразом (2): у приймачі. Крім того, заявлений пристрій від 3 до 20 разів зменшує струми нульової послідовності Uвих(104)=Uвх*(W110+W111+W112+W113+ основної та вищих гармонік у живильному транс(2) +W114+W115)/(W112+W113+W114+W115) форматорі мережі і , як наслідок, різко зменшує нагрів та збільшує коефіцієнт корисної дії живильЯкщо відкритий ключ 103, вихідна напруга доного трансформатора. Пристрій забезпечує задорівнює вхідній. Отже три ключі першого блоку певільну якість енергії джерела та приймача. При ремикання забезпечують три рівні вихідних напруг цьому приймач може бути як несиметричним, так і (Кр1=3, де Кр1 - кількість рівнів, утворених ключанелінійним. Пристрій грає роль пастки для струмів ми першого блоку перемикання). нульової послідовності основної та вищих гармоСумісна дія першого та другого блоків переминік. Пристрій перехоплює струми нульової послікання забезпечує 9 рівнів: довності і взаємно їх компенсує. Через це струми нульової послідовності не доходять до живильного Кр1,2=Кр1*Кр2=3*3=9 (3) трансформатора мережі і не нагрівають його магнітопровід та бак. де Кр2 - кількість рівнів, утворених ключами Описане виконання пристрою надає йому ще другого блоку перемикання. ряд важливих властивостей, наприклад, генерації У варіанті, показаному на Фіг.22, максимальнапруги в обірваній лінійній або нульовій фазі мений коефіцієнт трансформації має місце при відкрежі. При обриві фази джерела, наприклад, А1 ритих ключах: 102 та 105 у схемі 116 фази А, а міжфазні електромагнітні зв'язки генерують у фамінімальний - при відкритих ключах 100 та 103. зах А1 входу та А2 виходу пристрою практично Ефективність і область застосування. Через номінальну напругу, що підвищує живучість системасові застосування несиметричних та нелінійних ми електропостачання в аварійних режимах. приймачів фазні напруги трифазного джерела, Друга важлива властивість - збільшення жорснаприклад, трифазної розподільчої мережі стають ткості вихідних характеристик джерела та виходу неоднаковими за величиною, а у спектрі фазних пристрою. Завдяки цій властивості зменшуються струмів крім основної гармоніки з'являються вищі коливання напруг джерела та приймача, а також гармоніки струму. Ці вищі гармоніки струму виклизменшується небаланс напруг. Ця властивість кають дедалі більші втрати електричної енергії, виникає внаслідок зменшення опору нульової посзокрема, приводять до перегріву магнітопроводу лідовності при приєднанні пристрою. та баку, а також до загорання ізоляції обмоток жиТретя важлива властивість - захист приймача вильного трансформатора розподільчої мережі. від витоку інформації. Виток інформації легше виКрім цього, несиметрія та вищі гармоніки напруг конати по несиметричних каналах зв'язку; таким каналом може бути трифазна мережа живлення. 21 89839 22 Приєднання пристрою до трифазної мережі від 10 phase Voltages. Патент США №5977761, МПК до 23 раз подавляє несиметричну заваду у трифаH01F30/12. Виданий 02.11.1999. зній мережі. 7. Degeneff R.C., Raedy S. Regulator with Четверта важлива властивість - захист прийasymmetrical voltage increase/decrease capability for мача від впливу імпульсних завад природного та utility system. Патент США №5990667, МПК штучного характеру. Такими завадами є високовоG05F1/16. Виданий 23.11.1999. льтні імпульси напруги, наприклад, грозові. Подібні 8. Hammond Η. Variable output three-phase імпульси можуть бути створені штучно з метою transformer. Patent USA. No 6087738. Виданий пошкодження банку даних комп'ютерів, серверів та 11.07.2000. іншої важливої апаратури. Приєднання заявленого 9. Ghosh R., Besmen M.E. Voltage selection пристрою до джерела трифазних напруг зменшує apparatus and method. Патент США №61082261, амплітуди вказаних імпульсів від трьох до восьми і МПК H02J3/24. Виданий 22.08.2000. більше разів. 10. Ваіг R.H., Elwood B.M., Region S.M. Voltage П'ята важлива властивість - зменшення напруcontrol device for increasing or decreasing voltage a ги зміщення нейтралі відносно потенціалу землі у load. Патент США №6100673, МПК G05F1/14. Ви3-20 разів. Це дає можливість зменшити протиподаний 08.08.2000. жежну безпеку приймача та зменшити загрозу ви11. Persson N., Schenstrom J. Method and a device никнення небезпечної напруги дотику. for controlling a secondary voltage in a transformer Пристрій, показаний на Фіг.22, доцільно застоdevice connected to a power network and comprising совувати за умови, коли середнє значення діапаan on-load tap-changer. Патент США №6313614, зону вхідних напруг менше номінального значенМПК G05F1/14. Виданий 06.11.2001. ня, встановленого стандартами ГОСТ 13109-97 12. Suzuki F. Power controlling unit and thermal або EN 50160-94. Якщо середнє значення діапазоprocessing unit. Патент США №6351105, МПК ну вхідних напруг більше номінального значення, G05F1/14. Виданий 26.02.2002. встановленого стандартами, слід використати ва13. Kramer W.O., Daneshpooy A. Static voltage ріант виконання, схема якого показана на Фіг.24 і regulator and controller. Патент США №6351106, інших подібних. МПК G05F1/16. Виданий 26.02.2002. Комутаційні процеси у самому пристрої не ви14. Kronberg J.W. Digitally-controlled stabilizer. Пакликають істотних коливань напруг та потужності у тент США №6417651, МПК G05F1/14. Виданий після комутаційний період у трифазній мережі. 09.07.2002. Тому у пристрої можуть бути використані як швид15. Hammond P. Hybrid tap-carging transformer with кодіючі напівпровідникові ключі, так і електромеfull range of control and high resolution. Patent USA. ханічні розщеплювачі, наприклад, контактори, No 6472851. Виданий 29.10.2002. швидкодія яких не менша 0,2с. 16. Hauer H. Limiting ring current in short circuit Описаний варіант виконання гальванічної розbetween adjacent partial windings by increasing в'язки джерела та приймача, показаний, наприleakage impedance. Патент США №6924631, МПК клад, на Фіг.23 та Фіг.24, дозволяє зекономити до G05F1/14. Виданий 02.08.2005. 27% міді та сталі. Такі варіанти виконання при17. Matsumura K. Switching power supply control строю значно полегшують подавления високочасdevice and switching power supply. Patent USA No тотної складової завади спектру гармонік напруг у 7132818. МПК G05F1/10;1/652. Виданий 7.11.2006. діапазоні 10кГц-1000МГц. 18. Fattohi S. Dual controlled output voltage antiДаний пристрій може бути застосований у меsaturation, auto-transformer circuit methodology. Парежах загального призначення для стабілізації або тент США №7154251, МПК G05F1/147. Виданий регулювання напруги несиметричного та неліній26.11.2006. ного приймача, К-фактор струмів спектру якого 19. Chung J.C. Alternating current power control може складати від 4 до 25. device. Патент США №5808454, МПК G05F1/14. Перелік посилань Виданий 15.09.1998. 1. Golaski F.W., Telega T.J. Tap-changing series20. Lace M. Voltage compensation system. Патент multiple transformer system. Патент США США №5883503, МПК G05F1/24. Виданий №3818402, МПК H01F21/00. Виданий 18.07.1974. 16.03.1999. 2. Липковский К.А., Тонкаль В.Е., Музыченко А.Д., 21. Rajda J., Wu R., Static voltage regulator. Патент Озерянский А.А. Устройство для регулирования США №6137277, МПК G05F5/00. Виданий переменного напряжения. Авт. свид. СРСР 24.10.2000. №428366, МПК G05F1/14, Опубл. 24.04.1975. 22. Bellin M., Trainor J. Voltage regulator control 3. Carpenter R.B., Drabkin M. Regulated A.C. power system with multiple control programs. Патент США supply. Патент США №4591779, МПК G05F5/04. №5550460, МПК G05F1/14. Виданий 27.08.1996. Виданий 27.05.1986. 23.Rostron J.R. Voltage based var compensation 4. Okamura M. AC power regulator with tap changer. system. Патент США №5900723, МПК G05F1/70. Патент США №5119012, МПК G05F1/16. Виданий Виданий 04.05.1999. 02.06.1992. 24. Owen D.W. Transformer with tapped 5. Klinkenberg J.R., Duecker A.C. Means and method subwindings. Патент США №4255734, МПК for controlling electrical transformer voltage regulating H01F21/12. Виданий 10.03.1981. tapchangers. Патент США №5136233, МПК 25. lmoto M. Electric adjuster. Патент США G05F1/20. Виданий 04.08.1992. №5821739, МПК G05F1/16. Виданий 13.10.1998. 6. Віlgеr Η., Ravot J.-F. Three-phase transformer with 26. Schrade G. AC voltage regulator. Патент США in Phase Regulating Winding for the Regulation of №4853608, МПК G05F1/20. Виданий 01.08.1989. 23 89839 24 27. Wein F. Regulating transformer. Патент США Патент США №6011381, МПК G05F1/14. Виданий №4325020, МПК H01F29/02. Виданий 13.04.1982. 04.01.2000. 28. Andrei R.G. Three-phase Auto Transformer with two Tap Changers for ratio and Phase-Angle Control. 25 89839 26 27 89839 28 29 89839 30 31 89839 32 33 Комп’ютерна верстка О. Гапоненко 89839 Підписне 34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
